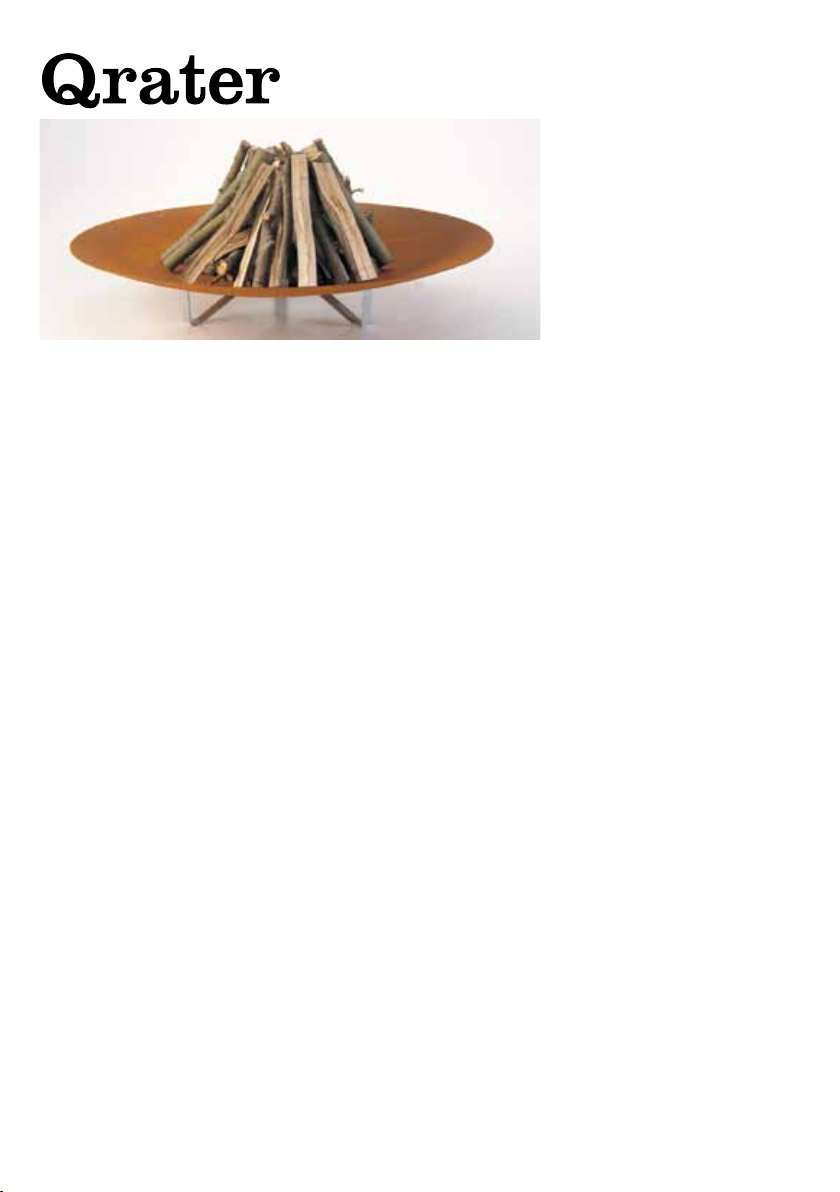

Extremis Qrater User manual

NL
F
EN
D
IT
ES
gebruiksaanwijzing
mode d’ emploi
manual
gebrauchsanweisung
manuale
manual
tools for togetherness
Q 20100204 Design by Dirk Wynants for Extremis © 2004

www.extremis.eu/qrater
Waarschuwing!
° Kinderen buiten bereik van Qrater
houden.
° Nooit onder een afdak of boom
gebruiken.
° Enkel hout of houtskool verbranden.
° Plaats een emmer zand, een
daartoe geschikt branddeken of een
brandblusser binnen handbereik.
° Schaal niet zonder sokkel op de
grond plaatsen.
° Laat een brandende Qrater nooit
alleen.
° Bij langdurig gebruik op gras, kan
het gras verkleuren of verschroeien.
° Materialen die te dicht bij de qrater
komen, kunnen vuur vatten of van
kleur veranderen.
° Niets in de vlammen gooien.
° Na gebruik dienen de
roosterstandaards steeds
gedemonteerd, gereinigd en
weggeborgen te worden teneinde
roestvorming te voorkomen
° De onderdelen worden heel warm
bij gebruik en blijven ook na gebruik
nog een hele tijd warm. Raak ze dus
niet aan!
° De spies is heel scherp. Verkeerd
gebruik kan leiden tot zware letsel of
de dood.
° Gebruik nooit lichtontvlambare
producten in de nabijheid van de
brandende Qrater.
° Sokkel en Qrater steeds grondig
reinigen na gebruik.
° De sokkel zal na verloop van tijd
beginnen te roesten. Dit is echter
eigen aan haar functie, doordat ze het
roestwater opvangt. Dit proces kan men
vertragen door de sokkel na gebruik
telkens te reinigen.
° Ga de lokale reglementering na
betreffende het maken van open vuur.
Materialen
° De schaal zelf is vervaardigd uit
’wheathering steel’, een speciaal
metaal dat bestand is tegen
verschillende weersituaties, maar
dat toch identieke karakteristieke
eigenschappen bevat als gewoon staal.
° In tegenstelling tot normaal staal,
reageert ’wheathering steel’ in de
buitenlucht op erosie door geleidelijk
aan een beschermlaag te vormen,
een roestlaag, ook “oxyden” of
oxidatielaag genaamd. Hieruit
resulteert, dat het staal is beschermd
tegen verdere erosie als gevolg van
regen en vuur, en kan de Qrater, zonder
enig probleem altijd buiten blijven
staan.
° Het kleine gat in de grote schaal
zorgt ervoor dat water kan weglopen
naar het kleinere schaaltje in het
gegalvaniseerde voetstuk. Het voetstuk
voorkomt dat de ondergrond verhit
wordt, omdat er geen direct contact
is tussen materiaal en de bodem.
Wees toch steeds attent voor delicate
ondergronden, de hoge warmte kan
schade berokkenen. Ook bij het
langdurig buitenplaatsen van de Qrater
zonder te gebruiken, kunnen water en
roest vlekken maken.

3. 5.2. 4.1.
nederlands
3
Inhoud
1 x grote schaal
1 x kleine schaal
3 x steunvoetjes
6 x bout
6 x moeren
1 x vuurpook
Opties
Qrater + spies + grill
° Bij gebruik van het grillrooster (g
2), eerst de roosterstandaard plaatsen
(g 3).
Qrater + spies
° In de roosterstandaard bevindt zich
een spies, (g 4), die u kunt monteren
op de verstelbare spieshouder (g 5).
Montage
° Monteer eerst de Qrater sokkel door
de 3 steunvoetjes aan de kleine schaal
te bevestigen met de daartoe voorziene
bouten en moeren. Plaats nu de grote
schaal in het midden van de sokkel.
(g 1)
° De kleine schaal in de sokkel
moet met de holle kant naar boven
wijzen, om regenwater dat in de Qrater
vloeit op te vangen.
Aanbeveling:
In de Qrater enkel vuur maken met
hout. Geen houtskool of steenkool
gebruiken!

www.extremis.eu/qrater
Attention!
° Tenir les enfants éloignés du Qrater.
° Ne jamais utiliser sous un auvent ou
sous un arbre.
° Utiliser exclusivement du bois ou du
charbon de bois.
° Ne rien jeter dans les ammes.
° Garder un seau de sable, une
couverture pare-feu appropriée ou un
extincteur à portée de main.
° Ne jamais déposer le plateau sans
socle sur le sol.
° Ne jamais laisser un Qrater allumé
sans surveillance.
° En cas d’utilisation prolongée sur du
gazon, l’herbe peut se faner ou roussir.
° Les matériaux qui se trouvent trop
près du Qrater peuvent s’enammer ou
changer de couleur.
° Après utilisation, veuillez démonter,
nettoyer et
ranger les grills an de prévenir toute
oxydation.
° Les parties deviennent très chaudes
lors de l’emploi et même après, ils
restent chaudes encore pendant
longtemps. Ne les touchez pas !
° La broche est très aigue. Emploi
incorrect peut mener à des très graves
blessures ou même la mort.
° N’utilisez jamais des produits
inammables en proximité du Qrater
brûlant.
° Nettoyez le soccle et le Qrater
profondément après chaque emploi.
° Au bout d’un certain temps, le
soccle commencera à rouillir. Ceci
est cependant caractéristique à sa
fonction, parce qu’elle recueille l’eau
de
rouille. On peut retarder ce proces
en nettoyant le soccle après chaque
emploi.
° Vériez la réglementation locale en
matière de feux à amme nue.
Matériaux
° Le plateau est réalisé en ’wheathering
steel’, un métal spécial résistant aux
différentes conditions météorologiques
qui possède des caractéristiques
identiques à l’acier standard.
° Contrairement à l’acier standard,
’wheathering steel’ réagit cependant
à l’érosion due au séjour à l’extérieur
en constituant progressivement
une couche de rouille protectrice,
également appelée “platinum layer” en
anglais. Grâce à ce processus, l’acier
est protégé contre toute poursuite
de l’érosion causée par le feu ou la
pluie, et le Qrater peut donc rester à
l’extérieur sans problème.
° Le petit orice dans le grand plateau
permet l’écoulement de l’eau dans le
petit plateau installé dans le socle. Le
socle protège le sol de toute surchauffe
étant donné qu’il n’y a pas de contact
direct entre le matériau et le sol.
Faites néanmoins preuve de prudence
lorsque vous utilisez Qrater sur des sols
délicats, car la chaleur dégagée peut
occasionner des dommages. En cas de
séjour prolongé du Qrater à l’extérieur
sans utilisation, l’eau et la rouille
peuvent également être à l’origine de
taches.

3. 5.2. 4.1.
5
français
Table des matières
1 x grand plateau
1 x petit plateau
3 x petits pieds
6 x boulons
6 x écrous
1 x tisonnier
Options
Qrater + broche + grill
° Avant d’utiliser le grill (g. 2),
installez la grille standard
(g. 3).
Qrater + broche
° La grille standard comporte une
broche (g. 4)
que vous pouvez xer sur le porte-
broche réglable (g. 5).
Montage
° Fixez les 3 petits pieds au petit
plateau au moyen des boulons et des
écrous prévus à cet effet, et réalisez
ainsi le socle du Qrater. Placez
maintenant le grand plateau au centre
du socle
(g. 1).
° Dans le socle, le petit plateau doit
être orienté avec le côté concave vers
le haut, an de récolter l’eau de pluie
qui coule dans le Qrater.
Recommendation:
Uniquement faire du feu dans le
Qrater avec du bois. Ne pas utiliser du
charbon ou du charbon de bois.

www.extremis.eu/qrater
Warnings!
° Keep children away from the Qrater.
° Never use the Qrater under a canopy
roof or a tree.
° Only use wood or charcoal.
° Do not throw anything into the re.
° Make sure you always have a bucket
of sand, a smothering blanket or a re
extinguisher within reach.
° Never leave the Qrater unattended
when it is in use.
° Do not put the dish on the ground
without using the pedestal.
° In case of intensive use on grass, the
grass can get discoloured or scorched.
° Always thoroughly clean the tripod
and Qrater after use.
° Materials put too close to the Qrater
can catch re or get discoloured.
° After use the grill attachments
should be dismantled, cleaned and put
away in order to prevent rusting
° The Qrater parts become very hot
when in use and stay hot for quite a
long time afterwards. Do not touch!
° The skewer is quite sharp and not a
toy. Wrong use can lead to heavy injury
or death.
° Never use lightly inammable
products in the vicinity of the burning
Qrater.
° The tripod will begin to rust after a
while. This is due to its function as
a basin for catching the Qrater rusty
rainwater, thus preventing it to drip on
the oor. You can slow this process
down by cleaning the tripod after
every use.
° Please check local regulations about
making re in the open.
Materials
° The dish itself is made out of
wheathering steel, a special type of
weather-resistant metal with virtually
the same characteristics as regular
steel.
° Put outside, wheathering steel
however reacts to erosion by gradually
covering itself with a protective layer of
rust, also called “platinum layer”. As a
result, further erosion due to rain or re
is prevented and the Qrater can safely
be left outside.
° A small hole in the centre of the
dish also ensures that the water is
evacuated into the smaller dish in
the galvanised steel pedestal. This
pedestal also prevents the heat from
harming the surface under the Qrater,
as there is no direct contact between
the material and the surface. You
should however be careful with delicate
surfaces. The intense heat can cause
damage. If the Qrater is left outside
for a long time without being used,
rain combined with rust can also cause
stains.

3. 5.2. 4.1.
7
english
Contents
1 x large dish
1 x small dish
3 x feet
6 x bolts
6 x nuts
1 x poker
Options
Qrater + skewer + grill
° Before using the grill
(g. 2), you should install the grill
holder (g. 3).
Qrater + skewer
° The grill holder is also equipped with
a skewer (g. 4), which you can x to
the adjustable skewer holder
(g. 5).
Assembly
° Fix the 3 feet to the small dish using
the appropriate bolts and nuts, creating
the Qrater pedestal base. Position the
large dish in the middle of the pedestal
(g. 1).
° Make sure the hollow side of the
small dish is facing upwards to collect
the rainwater from the Qrater.
Recommendation:
Only light a re in the Qrater with
wood. Don’t use any charcoal or coal.

www.extremis.eu/qrater
Achtung!
° Qrater außer Reichweite von Kindern
halten.
° Qrater niemals unter einem Dach
oder Baum verwenden.
° Nur Holz oder Holzkohle verwenden.
° Nichts in die Flammen werfen.
° Einen Eimer Sand, eine Branddecke
oder einen Feuerlöscher bereit halten.
° Schüssel nicht ohne Sockel auf den
Boden stellen.
° Qrater niemals unbeaufsichtigt
brennen lassen.
.
° Bei längerer Verwendung auf Gras,
kann das Gras sich verfärben oder
versengen.
° Material, das der Qrater zu nahe
kommt, kann Feuer fangen oder sich
verfärben.
° Nach Benutzung der Grillstandards
sollten diese demontiert, gereinigt und
weg gepackt werden um Korrosion zu
vermeiden.
° Die Feuerschale und das Zubehör
werden extrem heiss und bleiben nach
Gebrauch noch lange Zeit heiß . Bitte
nicht berühren!!
° Sockel und Qrater immer nach
Gebrauch sauber machen.
° Der Spieß ist sehr scharf bzw. spitz
und kein Spielzeug. Mißbrauch und
falsche Verwendung kann zu schweren
Verletzungen oder zum Tode führen.
° Verwenden Sie bitte nie leicht
entzündbare Produkte in der Nähe des
Qraters.
° Da der Sockel die rostige Flüssigkeit
der Feuerschale auffängt ist es
möglich, dass dieser nach einiger
Zeit anfängt zu rosten. Das Rosten
des Sockels kann durch regelmäßige
Reinigung verhindert werden.
° Prüfen Sie die örtlichen Vorschriften,
was das Entfachen von offenem Feuer
anbelangt.
Materialien
° Die Schüssel ist aus ’wheathering
steel’ einem witterungsbeständigen
Sondermetall, der dennoch die
karakteristischen Eigenschaften von
Normalstahl besitzt, gefertigt.
° Im Gegensatz zu Normalstahl reagiert
’wheathering steel’ an der frischen
Luft auf Erosion, indem er allmählich
eine Deckschicht, eine Rostschicht,
auch “Platinum Layer” genannt, bildet.
Folglich ist der Stahl vor weiterer
Erosion auf Grund des Regens und
Feuers geschützt und kann die Qrater
ohne jegliches Problem draußen stehen
bleiben.
° Das kleine Loch in der großen
Schüssel sorgt dafür, dass das
Wasser in die kleinere Schüssel im
galvanisiertem Sockel ießt. Mit dem
Sockel verhütet man eine Erhitzung
des Untergrunds, da es keinen direkten
Kontakt zwischen Material und Boden
gibt. Sei aber immer vorsichtig mit
delikaten Untergründen. Die starke
Wärme kann Schaden verursachen.
Auch wenn die Qrater lange Zeit
draußen steht, ohne sie zu verwenden,
können Wasser und Rost Flecke
machen.

3. 5.2. 4.1.
9
deutsch
Inhalt
1 x große Schüssel
1 x kleine Schüssel
3 x Stützfüßchen
6 x Bolzen
6 x Muttern
1 x Feuerhaken
Optionen
Qrater + Spieß + Grillrostes
° Bei Verwendung des Grillrostes
(Abb. 2) zunächst den Rost-Ständer
hinstellen (Abb. 3).
Qrater + Spieß
° Im Rost-Ständer bendet sich ein
Spieß (Abb. 4), den Sie auf den
verstellbaren Spießhalter montieren
können (Abb. 5).
Montage
° Montieren Sie die 3 Stützfüßchen
mit den mitgelieferten Bolzen und
Muttern an die kleine Schüssel. Der
Qrater-Sockel ist jetzt fertiggestellt.
Anschließend die große Schüssel in die
Sockelmitte stellen (Abb. 1).
° Die kleine Schüssel im Sockel soll
mit der Hohlseite nach oben zeigen,
damit das Regenwasser, das in die
Qrater ießt, aufgefangen wird.
Empfehlung:
In Qrater nur Holz gebrauchen, kein
Holz- oder Steinkohle!

www.extremis.eu/qrater
Avvertimenti!
° Tenere bambini lontani dal Qrater.
° Non utilizzarlo sotto una pensilina o
sotto un albero.
° Utilizzare soltanto legna o carbone
di legna.
° Non gettare niente nel fuoco.
° Mettere sempre sottomano un
secchio di sabbia, una coperta di
amianto o un estintore.
° Non mettere il grande piatto
direttamente sul suolo senza il
basamento.
° In caso di uso intensivo sull’erba,
l’erba può scolorirsi o bruciacchiarsi.
° Materiali che sono avvicinati troppo al
Qrater possono incendiarsi o scolorirsi.
° Dopo l’uso, le griglie dovrebbero
essere smontate, pulite e riposte al ne
di evitare ossidazioni.
° Le parti del Qrater diventano molto
incandescenti quando si usano e
rimangono calde per molto tempo
successivamente. NON TOCCARE!
° Se acceso, non lasciare mai il Qrater
incustodito.
° Lo spiedo è piuttosto appuntito e non
è un gioco. Un uso inappropriato può
portare a ferite gravi o alla morte.
° Mai usare prodotti leggermente
inammabili nelle vicinanze del Qrater
ardente.
° Pulire sempre completamente il
treppiedi e il Qrater dopo
l’uso.
° Il treppiedi incomincerà ad
arrugginirsi dopo un po’ di tempo.
Questo è dovuto alla sua funzione
di bacino per contenere l’acqua
piovana arrugginita del Qrater e così
per prevenire il gocciolamento sul
pavimento. Si può rallentare il processo
pulendo il treppiedi dopo ogni uso.
Vericare quali sono le regole locali
vigenti in materia di accensione di
fuochi.
Materiali
° Il piatto concavo è fatto di
’wheathering steel’, un tipo speciale
di metallo resistente alle intemperie
che presenta comunque quasi le stesse
caratteristiche che l’acciaio normale.
° Messo all’aria aperta, ’wheathering
steel’ reagisce oppure all’erosione
coprendosi gradualmente di uno
strato protettivo, uno strato di ruggine
anche chiamato “platinum layer”. Di
conseguenza l’acciaio è protetto da
ulteriore erosione dalla pioggia e dal
fuoco. Può dunque restare all’aria
aperta senza problemi.
° Il piccolo foro nel grande piatto
permette all’acqua di scorrere al
piccolo piatto concavo nel basamento
galvanizzato. Il basamento impedisce
il riscaldamento della supercie sotto
il Qrater visto che non c’è nessun
contatto diretto tra il materiale e
il suolo. Bisogna comunque far
attenzione in caso di superci delicate.
Il calore intenso può danneggiarle. Se
il Qrater è lasciato all’aria aperta senza
essere utilizzato, l’acqua e la ruggine
possono macchiare la supercie.

3. 5.2. 4.1.
11
italiano
Contenuto
1 x grande piatto concavo
1 x piccolo piatto concavo
3 x piedini
6 x bulloni
6 x dadi
1 x attizzatoio
Opzioni
Qrater + spiedo + griglia
° Prima di utilizzare la griglia (g 2),
bisogna installare il portagriglia (g. 3).
Qrater + spiedo
° Il portagriglia contiene uno spiedo
(g. 4) da ssare al portaspiedo
regolabile (g. 5).
Montaggio
° Fissare i 3 piedini al piccolo piatto
con i bulloni e i dadi forniti di corredo,
creando così il basamento del Qrater
(g. 1).
° Il piccolo piatto nel basamento va
posizionato col lato concavo all’insù
per raccogliere l’acqua piovana del
Qrater.
Indicazione:
Solo accendere il fuoco con legno. Mai
usare carbone o carboncino.

www.extremis.eu/qrater
Advertencias!
° Mantener el Qrater fuera del alcance
de los niños.
° Jamás utilizarlo debajo de un alero
o árbol.
° Solamente alimentarlo con leña y
carbón vegetal.
° No tirar nada en las llamas.
° Colocar al alcance de la mano un
balde de
arena, una manta contra incendios o
un extintor
.
° No colocar el recipiente en el suelo
sin pie.
° Jamás dejar la barbacoa encendida
sola.
° En caso de utilización prolongada
sobre el césped, éste puede
empalidecerse o abrasarse.
° Materiales puestos demasiado
cerca del Qrater pueden encenderse o
cambiar de color.
° Después del uso, el soporte de la
parrilla debe ser desmontado, limpiado
y guardado para evitar
oxidaciones.
° El Qrater se calientan mucho durante
su uso, y se mantiene muy caliente
durante mucho tiempo despues. No
lo toque!
° El pincho es muy alado,no es un
juguete. Un uso incorrecto puede
producir graves daños, o incluso la
muerte.
° Nunca use productos inamables en
los alrededores del Qrater encendido.
° Tanto el qrater como el tripode deben
limpiarse en profundidad tras su uso.
° El trípode comenzará a oxidarse tras
un tiempo. Esto es debido a su función
de recipiente, ya que recoge el agua
de lluvia oxidada del Qrater, y previene
así la caída de esta al suelo. Puedes
ralentizar este proceso limpiando el
trípode después de cada uso.
Averigüense los reglamentos locales
para encender un fuego abierto.
Materiales
° El recipiente está hecho de
’wheathering steel’, un metal especíco
resistente a varias inclemencias del
tiempo, pero que igual sigue guardando
propiedades idénticas a las del acero
clásico.
° Contrariamente al acero clásico,
el ’wheathering steel’ expuesto a la
atmósfera se protege de la corrosión
recubriéndose gradualmente de una
película de óxidos protectores, también
llamada “platinum layer”. Así el
acero está protegido de más corrosión
por la lluvia o el fuego y el Qrater es
adecuado para permanecer fuera sin
problemas algunos.
° La pequeña abertura en el gran
recipiente sirve para la eliminación
del agua hacia el pequeño recipiente
colocado sobre el pie galvanizado. Este
pie evita que el suelo se acalore puesto
que no hay contacto directo entre el
material y el el suelo. Pero atención
con suelos delicados, las temperaturas
extremas pueden deteriorarlos.
También cuando el Qrater permanezca
fuera por mucho tiempo sin utilizarlo,
el agua y el óxido pueden hacer
manchas en el su.

3. 5.2. 4.1.
13
español
Contenido
1 x gran recipiente
1 x pequeño recipiente
3 x soportes
6 x tornillos
6 x tuercas
1 x atizador para el fuego
Opciones
Qrater + asador + parilla
° En caso de utilización de la parrilla
(g. 2), coloque primero el soporte
parilla (g. 3).
Qrater + asador
° El soporte parrilla tiene asador (g.
4) que usted puede montar sobre el
soporte asador graduable (g. 5).
Montaje
° Para el montaje del pie Qrater ajuste
los 3 soportes sobre el pequeño
recipiente mediante los tornillos y
tuercas entegrados. Coloque el gran
recipiente en el medio del pie (g. 1).
° Asegúrese que el lado cóncavo del
pequeño recipiente colocado sobre
el pie está puesto hacia arriba para
recoger el agua de la lluvia.
Recomendación:
Encender fuego en Qrater solo con
madera. No usar carbón, ni carbón
vegetal

tools for togetherness

www.extremis.be

Discover our tools for togetherness at www.extremis.eu
tools for togetherness
Gargantua
Serpentine
Kosmos
PicNik
YeeHaa!
ExTempore
Sticks
Alea
Dolly
BeHive
InUmbra
Sticks
Romeo&Juliet
PicNik
YeeHaa!
ExTempore
Qrater
InUmbrina
Arthur
Kosmos
ExTempore Still
WoodStock
Abachus
DoNuts
Kosmos
All models are protected by copyrights and design rights - no copying permitted -
all rights reserved.
Any partial or total reproduction without our prior written permission is strictly
prohibited.
extremis
weegschede 39b
b - 8691 gijverinkhove
t [phone]
[e-mail]
www.extremis.eu
