EYELA Uni-trap UT-3000A User manual

Tokyo Rikakikai Co., Ltd.
取扱説明書
R01
Cold trap
UT- 3000A
取扱説明書
This instruction manual is designed to use the product efficiently and safely
with keeping its best performance.
Please keep this manual in a place easily accessible to every user.
IMPORTANT Be sure to read “Safety precautions”
before use.
Uni-trap
3000L
4000A
4000L
국문 매뉴얼

※라벨에 이상이 있는 경우 연락하시기 바랍니다.

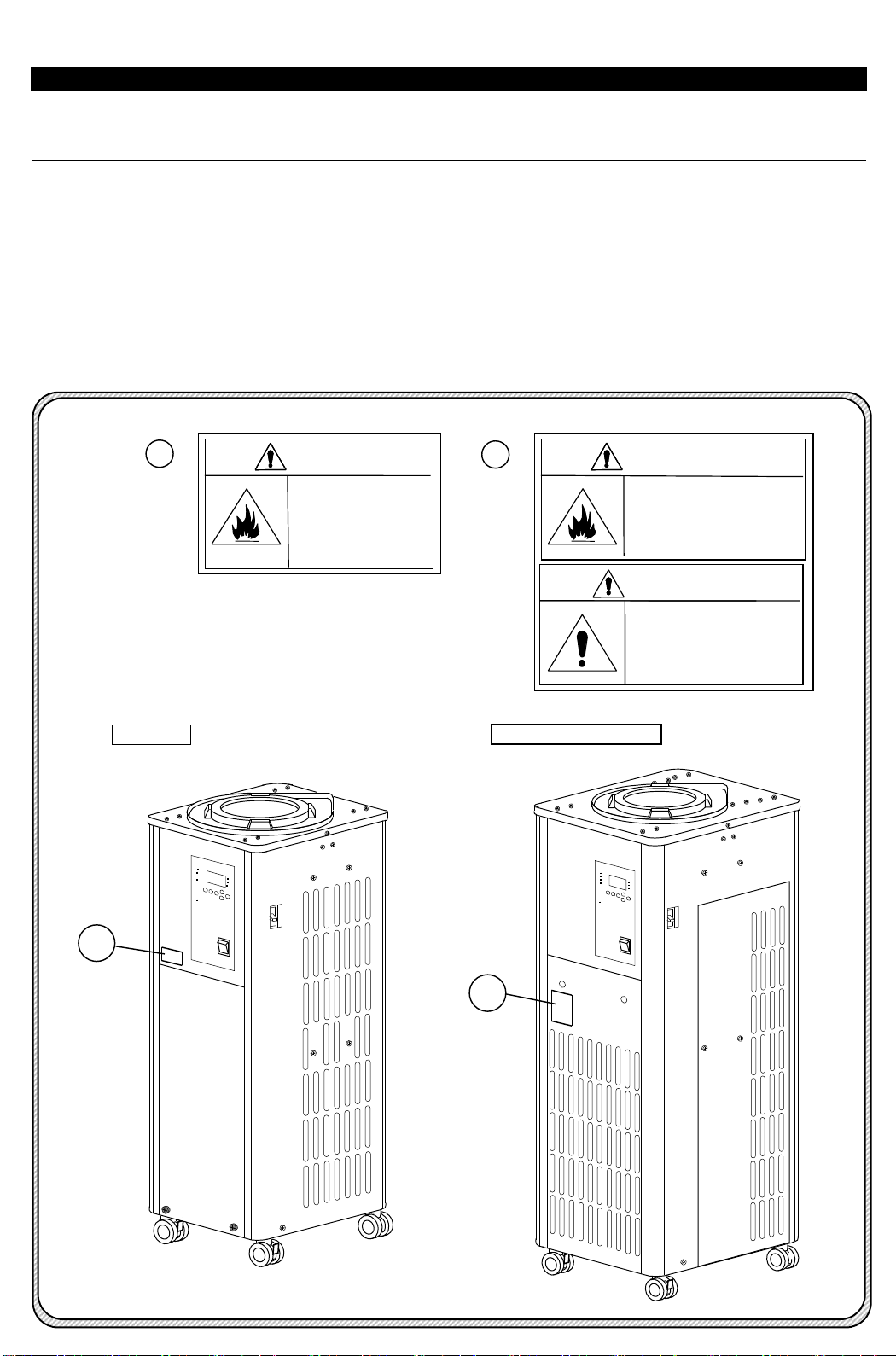

제품에 경고 라벨이 부착되어있습니다. 하단의 이미지를
참조하세요. 제품을 사용하기 전에 꼭 매뉴얼 숙지하시기
바랍니다.
주의사항
12
1
UT-3000A UT-3000L,4000A,4000L
2
CAUTION
Do not touch the
cooling fin with your
bare hands.
It may cut your fingers.
警告
発火の恐れあり
引火性、可燃性溶液
の使用には、十分注
意すること
WARNING
Fire hazard
Use extreme caution
when using
inflammable and
ignitable solution.
警告
発火の恐れあり
引火性、可燃性溶液
の使用には、十分注
意すること
WARNING
Fire hazard
Use extreme caution
when using
inflammable and
ignitable solution.
경고: 인화성 물질 또는 발화성의
물질을 사용할 때에는 반드시 주의를
기울이시어 사용하시기 바랍니다.
주의: 손가락이 잘릴 수 있으니
맨손으로 절대 cooling fin을 만지지
않도록 합니다.

Check the type and quantity of items before setting up.
1. 안전하게 사용하려면 For safety use ------------------- 1
2. 제품의 개요 Outline of the product
2 –1 Application ----------------------------------------- 2
2 –2사양 Specifications ------------------------------- 2
2 - 3 냉각 커브 Cooling curve(참조) ----------------- 3
2 - 4 옵션 Options --------------------------------------- 5
2 - 5 명칭 Descriptions --------------------------------- 8
3. 조작부의 명칭 Descriptions of operating portion
3 –1제어판 Control panel --------------------------- 11
3 - 2 조절 모드Adjustment mode ------------------- 12
3 - 3 안전 및 알람 특징 Safety・alarm features ------- 13
4. 설치 Installation
4 - 1 설치 환경 Installation environment ---------------- 15
4 - 2 설치 조건 Installation conditions ------------------- 15
4 - 3 설치 Installation --------------------------------- 16
4 - 3 유틸리티 연결 Utility connection ------------------- 17
5. 운전 Operation
5 –1준비 Preparation ------------------------------- 18
5 - 2 운전 방법 How to operate -------------------- 19
5 - 3 옵션 사용 방법 How to use optional accessories ----- 23
Introduction
This manual describes the procedure of
installation, operation, troubleshooting,
maintenance, check-up and disposal of cold
trap, UT-3000A, 3000L, 4000A and 4000L.
Please read this manual carefully before use.
Congratulations on your purchase of a
product.
5 - 4 조절모드 설정 방법 How to set adjustment mode
1표시된 온도 보정
Calibrating displayed temperature ----- 26
2정전 복구 설정
Setting for power recovery --------------- 27
6. Troubleshooting -------------------------------- 28
7. 유지보수 Maintenance・check-up
7 –1 소모품 Consumable parts ------------- 30
7 - 2 차단기 운전 테스트
Operation test for residual current device ---- 30
7 - 3 청소 및 관리
Cleaning and caring the product ---- 31
9. 제품 폐기 Disposal of the product -------- 32
10. 애프터 서비스 After-sales service ------- 33
1
Table of contents
Items contained
In your packing
2Flange7
3Fixing bracket（for model A）
81Fixing bracket（for model L）
4Caster holder9
2Pole6
1Connecting fitting5
2
Clamp for fixing vacuum hose (with knob)
4
1
1
1
Quantity
Grounding adapter2
Instruction manual3
Main unit1
NameNo.
Pole
Grounding adapterー
Caster holder
Fixing bracket for vacuum hose
Connecting fitting
Fixing bracket
For model A
For model L
Flange

1
주의사항
1
유지보수 작업을 진행할 때에 맨손으로 쿨링 핀(cooling fin)을 만지지
않도록 주의합니다. 손가락이 잘릴 위험이 있습니다(UT-3000A에는 쿨링
핀 없음) .
맨손으로 쿨링 핀(cooling fin)을 만지지 않도록 합니다.
인화성 물질 또는 가연성 물질을 사용시에는 특히
주의하여 사용하시기 바랍니다.
실온(25도) 또는 그 이상의 온도(물질에 따라 다를 수 있음)에서 인화성
물질 또는 가연성 물질을 그대로 두면 화재 또는 폭발이 발생할 수
있습니다. 사용하기 전에는 환기가 잘되도록 합니다.
CAUTION
WARNING
이 제품은 방폭 구조의 디자인이 아니므로 사용시 주의하시기 바랍니다.
제품을 임의로 개조하거나 용도 이외에 사용하지 않도록 합니다.
Cooling fin
Air filter
Ventilation cover

제품 개요 Outline of the product
2
제품을 개조하지 마십시오.
용도 이외의 목적으로 사용하지
마십시오.
제품을 개조하거나 부적절하게 사용하면
감전이나 오작동이 발생할 수 있습니다.
WARNING
2-1 Application
2-2 사양 Specifications
진공 펌프를 보호하기 위해 진공 농축장치 또는
진공 건조기 또는 데시케이터 등에서 배출되는
증기 또는 유해증기를 회수할 수 있도록
설계되었습니다.옵션인 유리 트랩을 사용하면
산성 증기 및 유기 용매 계열의 증기를 수집할 수
있습니다.
2
※1 Figures mentioned here was measured under the following conditions; Room temperature 20℃,
rated supply voltage: 50Hz, no load, with cover attached
※2 Temperature on the drum surface
※3 Trap temperature display is rough indication.
※4The dimension of “Cover with nozzle” (option) is included.
※5 Dimension of projection is not included.
Product name Cold trap
Model UT-3000A UT-3000L UT-4000A UT-4000L
Cooling system Drum cooling system
Trap system Direct trap, gas trap
Functions
Dehumidification amount
（water type）Max.1kg Max.4kg Max.1kg Max.4kg
Minimal attainable
temperature -50℃-50℃-80℃-80℃
Features
Trap temperature display Digital display
Displayed resolution 5℃
Trap defrosting function Defrosting by hot gas
Ancillary function
・Operating switch for vacuum pump（Output function for control unit for vacuum
pump)
・User adjustment mode （Calibrating displayed temperature, power recovery）
・Detection system for trap bath（option）
Safety features Residual current device, excess current breaker, high-pressure switch
（freezing cycle）, over load relay for refrigeration unit, self-diagnosis function
（detecting abnormal status, power failure alarm, detecting abnormal status of
sensor, watch dog)
Config.
Refrigeration unit Cooling system,
450W Cooling system, 675W Cooling system, 450W×2
Refrigerant HFC R-404A HFC R-404A、R-23
Material of trap bath ＳＵＳ３０４
Temperature sensor Thermo couple （Ｔｙｐｅ Ｔ）
Spec.
Dimension and capacity of
bath φ153×225H・ Approx. 3.9ℓ
φ200×395H・
Approx.9.1ℓ
φ153×225H・
Approx.3.9ℓ
φ200×395H・
Approx.9.1ℓ
Diameter of end
connection Inlet・outlet
Ex. Diameter 17.3mm Inlet・outlet Ex. diameter21.7mm Inlet・outlet Ex. diameter17.3mm Inlet・outlet
Ex. diameter21.7mm
Range of available ambient temperature 5～35℃
Ex. Dimension （W×D×H：mm）300×350×835 340×370×835 330×470×835 340×540×835
Mass Approx. 33kg Approx. 40kg Approx. 60kg Approx. 65kg
Voltage 7A , 700VA 10A , 1.0kVA 13A , 1.3kVA 13A , 1.3kVA
Rated supply AC100V 50/60Hz
※1,2
※1
※3
※3
※4
※5

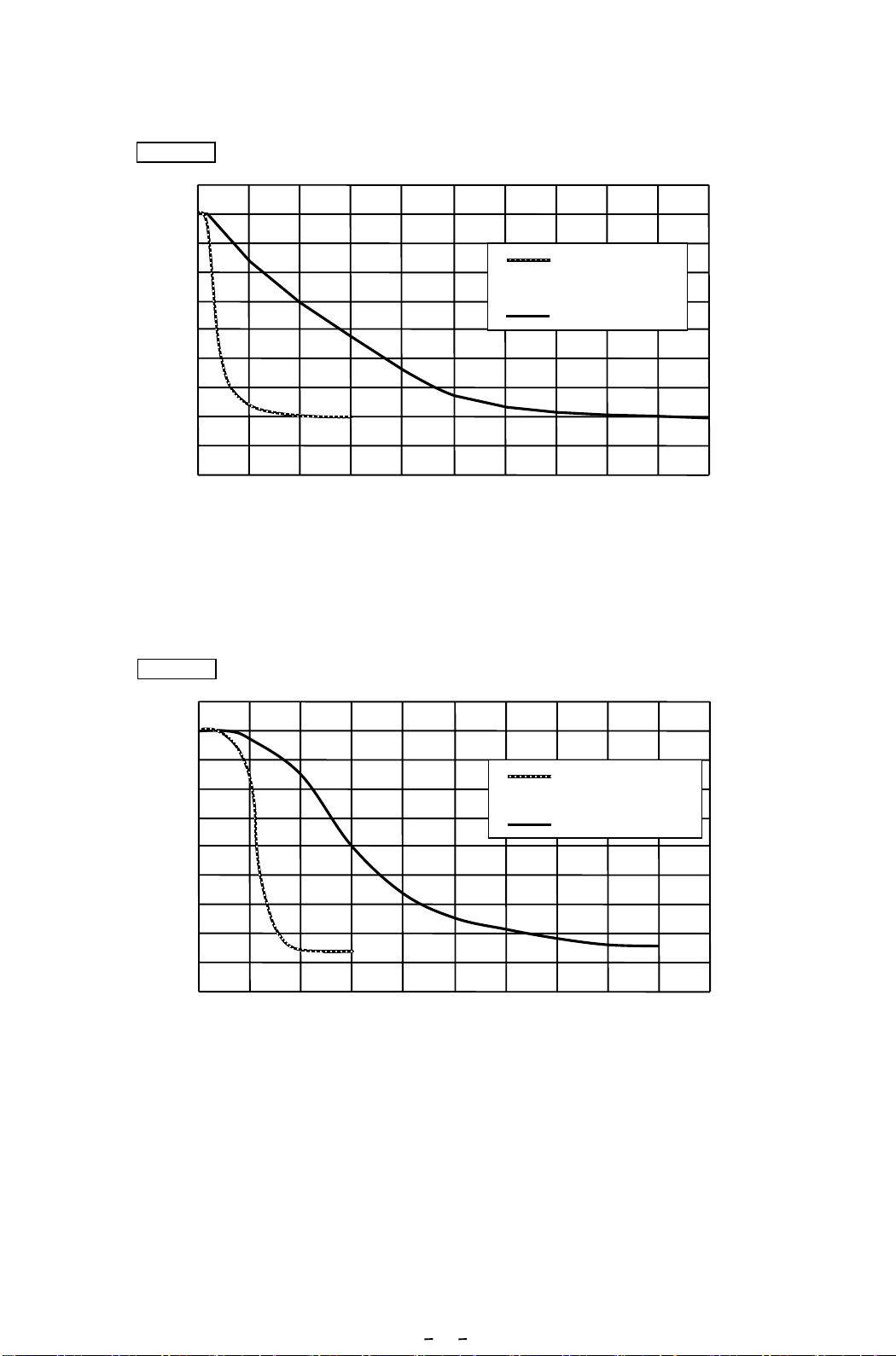

2-3 냉각 커브 Cooling curve
-70
-60
-50
-40
-30
-20
-10
0
10
20
30
Temperature(℃)
015 30 45 60 75 90 105 120 135
Time (min）
3
Conditions：Room temperature 20℃, Rated supply voltage（AC100V，50Hz), With cover attached
UT-3000A
-70
-60
-50
-40
-30
-20
-10
0
10
20
30
Temperature (℃)
Time (min）
Conditions：Room temperature 20℃, Rated supply voltage（AC100V，50Hz）, With cover attached
UT-3000L
150
015 30 45 60 75 90 105 120 135 150
Temperature of
drum surface
Ethanol 3.3L
Temperature of
drum surface
Ethanol: 8L

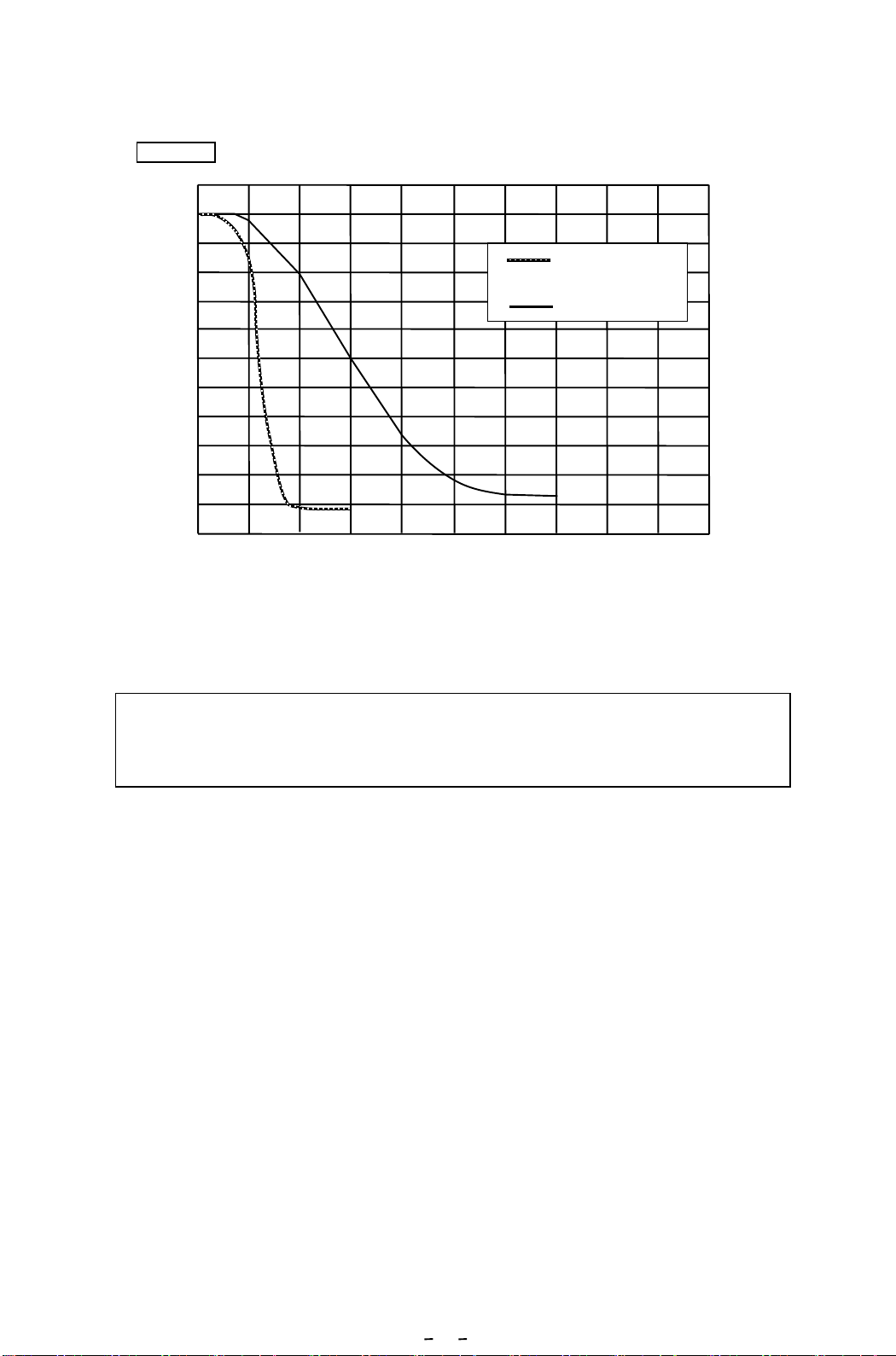

2-3 냉각 커브 Cooling curve
-80
-60
-50
-40
-30
-20
-10
0
10
20
30
Temperature(℃)
015 30 45 60 75 90 105 120 135
Time (min）
4
Conditions：Room temperature 20℃, Rated supply voltage（AC100V，50Hz), With cover attached
UT-4000A
150
-70
-90
Temperature of
drum surface
Ethanol:3.3L
Note
Temperature display is the value of outlet temperature of drum. If you use the drum as liquid
tank, error will be increased depending on heat capacity. As time elapses, difference between
liquid temperature and displayed trap temperature will be fewer

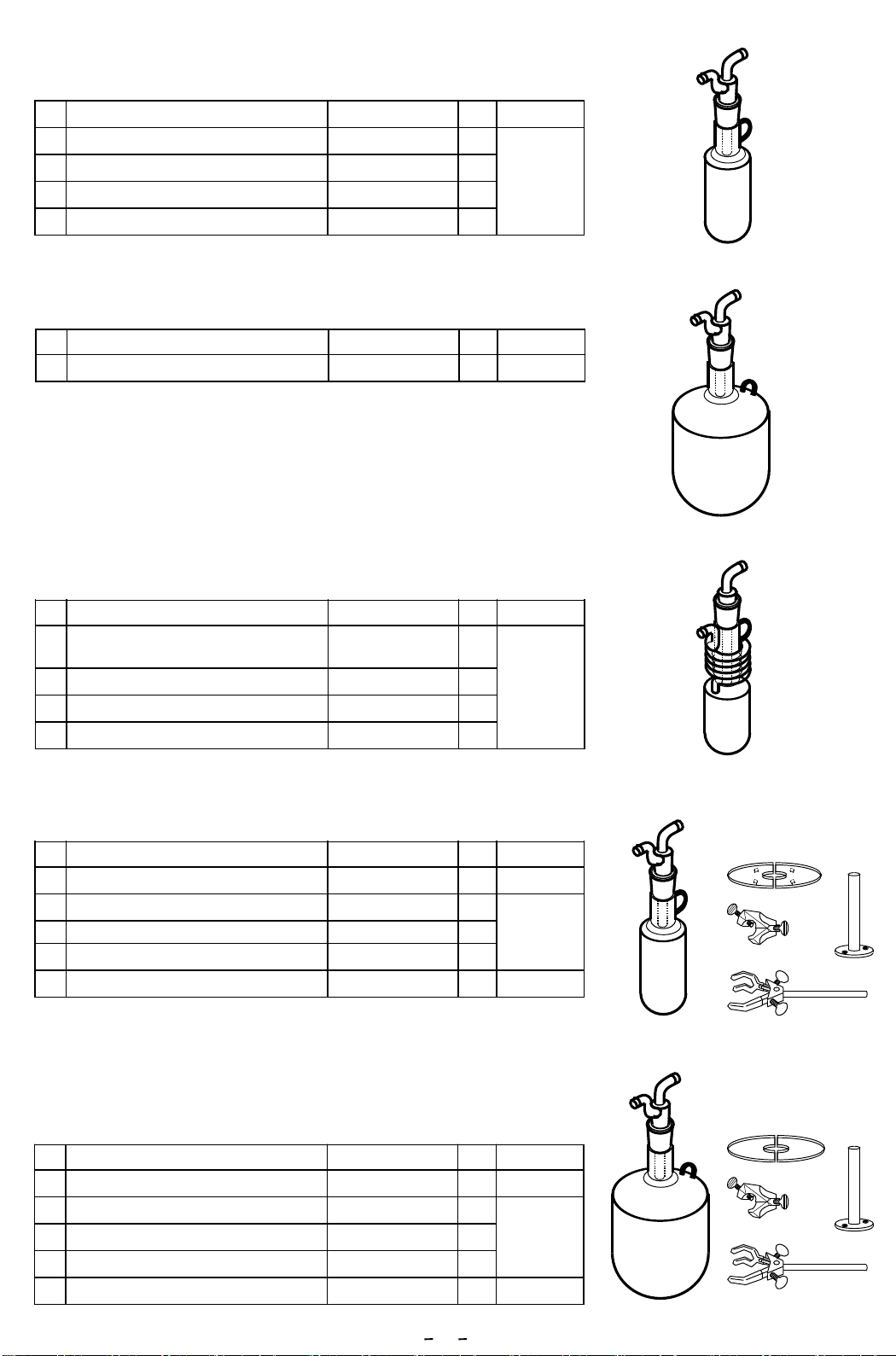

2-4 옵션 Options
1. 유리 콘덴서(손잡이 부착) Glass condenser with handle（for UT-3000A,4000A）
5
2. 대용량 유리 콘덴서 High-capacity glass condenser（for UT-3000L,4000L）
No. Product name Spec. Qty Catalog No.
1 Glass condenser with handle 500mL 1
217510
2 Teflon coating O ring P6，Viton 2
3 Nozzle cap 2
4 Nozzle Diameter:10mm 2
No. Product name Spec. Qty Catalog No.
1 High-capacity glass condenser 1800mL 1 182470
3. 저비점 용매용 유리콘덴서 (손잡이 부착)
Low boiling glass condenser with handle（for UT-3000A,4000A）
No. Product name Spec. Qty Catalog No.
1Low boiling glass condenser with
handle 500mL 1
217520
2 Teflon coating O ring P6，Viton 2
3 Nozzle cap 2
4 Nozzle Diameter 10mm 2
4. 유리 콘덴서 C
Set of glass condenser Ｃ：Catalog No.217540（For UT-3000A and 4000A）
No. Product name Spec. Qty Catalog No.
1 Glass condenser with handle 500mL 1 217510
2 Pole P6，Viton 11433803 Universal clamp 1
4 Clamp holder 1
5 Bath cover for glass condenser 1 143360
5. 대용량 유리 콘덴서 세트
Set of high-capacity glass condenser：Catalog No. 181830
（For UT-3000L and 4000L）
※Only available for UT-3000L and UT-4000L.
No. Product name Spec. Qty Catalog No.
1 Glass condenser with handle 1800mL 1 182470
2 Pole 1 1433803 Universal clamp 1
4 Clamp holder 1
5 Bath cover for glass condenser 1 185910
①
①②
④
③
⑤
②
④
③
⑤

6

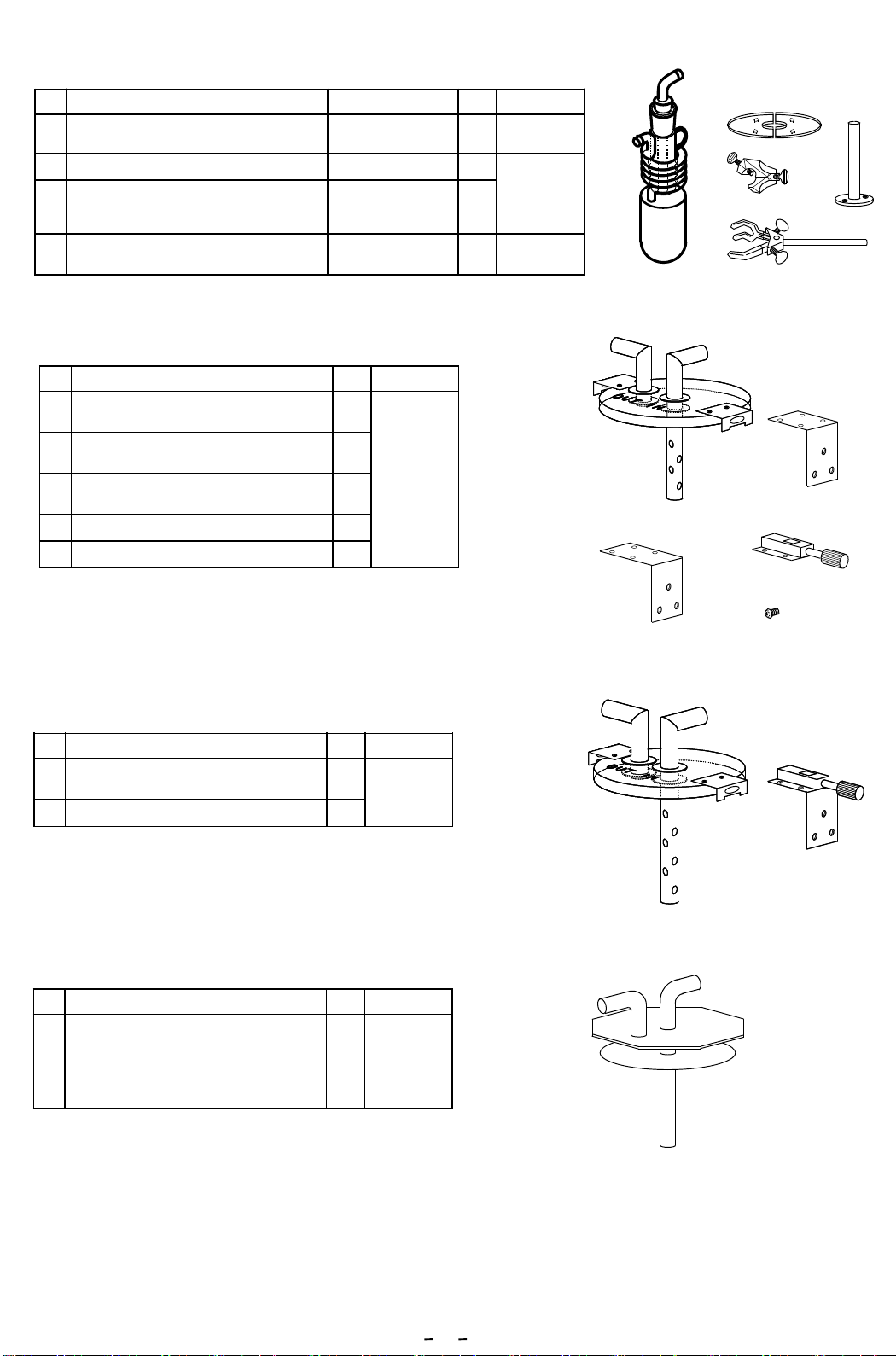

7. 노즐 부착 투명 커버
Transparent cover with nozzle for UT-3000A and 4000A
8. 노증 부착 투명 커버
Transparent cover with nozzle for UT-3000L and 4000L.
9. 노즐 커버 A
Cover with nozzle Ａ（For UT-50 and 80）
6. 저비점 용매용 유리 콘덴서 세트C
Set of low-boiling glass condenser Ｃ：Catalog No.217560（for UT-3000A and 4000A）
No. Product name Spec. Qty Catalog No.
1Low-boiling glass condenser with
handle 500mL 1 217520
2 Pole P6，Viton 11433803 Universal clamp 1
4 Clamp holder 1
5Bath cover for low-boiling glass
condenser 1217590
①
No. Product name Qty Catalog No.
1Transparent cover with nozzle for
UT-3000A and 4000A 1
216210
2Clamp for transparent cover
（for 3000A）2
3Clamp for transparent cover
（for 4000A）2
4 Push bolt 2
5Screw （including 2 spare screws）10
①②
①②
No. Product name Qty Catalog No.
1Transparent cover with nozzle for
UT-3000L,4000L 1216220
2 Clamp for transparent cover 2
No. Product name Qty Catalog No.
1Cover with nozzle Ａfor 3000A
and 4000A 1148940
②
④
③
⑤
※Select the clamp depending on your model in current use.
Attach push bolt with supplied screws.
④
③
⑤

7

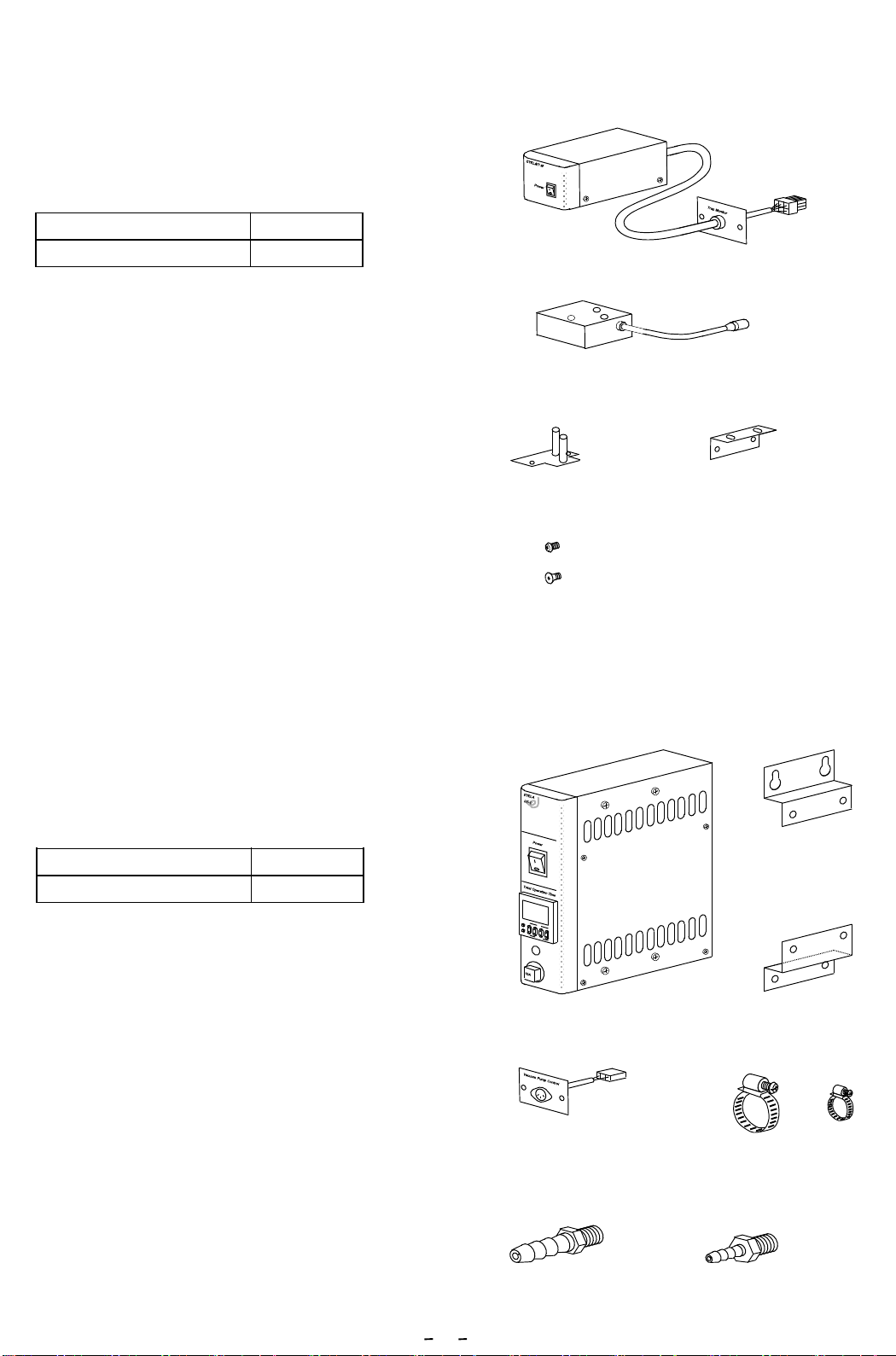

10. 트랩 모니터 Trap monitor unit
Model Catalog No.
UT-M 216400
이 장치는 콜드 트랩에서 제습된 수분 함량을 감지
하고 트랩 모니터 램프를 깜박인다.
※Amount of dehumidified moisture content
UT-3000A,4000A 1±0.6ℓ
UT-3000L,4000L 4±1ℓ
11. 진공펌프 컨트롤 유닛 Control unit for vacuum pump
Model Catalog No.
UT-C 216230
진공 펌프는 조작 패널의 진공 펌프 스위치로 켜고 끌
수 있다.이 유닛은 정전이 발생하면 진공 펌프의 작동을
중지하고 자동 누출 밸브를 통해 본체에서 공기를 방출한다.
또한 진공 펌프의 총 운전 시간을 표시한다.
Substrate plate box
Main unit of sensor
Swivel plate for sensor Clamp for substrate
plate box
Supplied screws
M3 screw（×2）
M3 flat surface screw（×2）
Control unit for vacuum pump
Connector unit
Clamp（top）
Clamp（bottom）
Φ20.5 Hose joint
（2 pieces）
Φ16 Hose joint
（2 pieces）
Hose band（2 piece each）
（Large）（Small）
※ 이 장치에서 표시할 수 있는 최대 총 시간은 999.9 시간입니다.

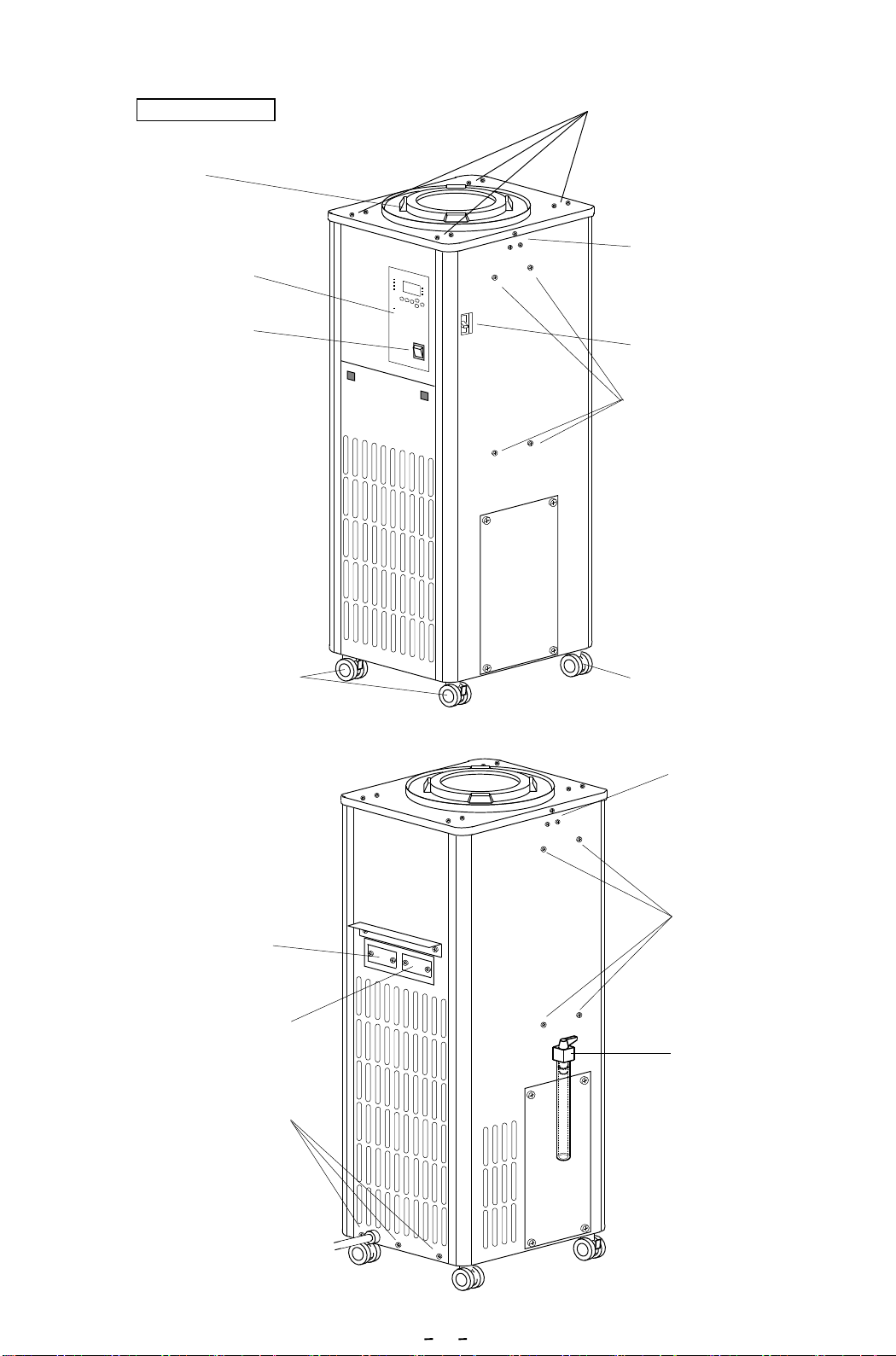

2-5 각 부의 명칭
8
UT-3000A Rubber tray
고무 받침대
Control panel
컨트롤 패널
Screws for clamp for fixing
Transparent cover
투명 덮개 고정 나사
(optional accessories)
Residual current device
차단기
Power switch
전원 스위치
Screws for clamp for fixing
the product
제품 고정 나사
（３ points：Both right and
left sides, back surface）
Drain valve
드레인 밸브
Screws for clamp for fixing the product
제품 고정 나사
Screws for clamp for fixing transparent cover 투명 덮개 고정 나사
（optional accessories）
Screws for fixing flange
테두리 고정 나사
（４ points：８ screws）
Screws for fixing options
옵션 고정 나사
（４ screws）
Screws for fixing optional
accessories (4 points)
옵션 액세서리 고정 나사
Trap monitor unit (option)
to be attached here
트랩 모니터 부착 장소
Control unit for vacuum pump
(option) to be attached here
진공펌프(옵션)컨트롤 유닛 부착 장소
Caster 바퀴
（with stopper）
Caster 바퀴
（without stopper）

2-5 각 부의 명칭
9
UT-4000A
Control panel
컨트롤 패널
Rubber tray
고무 받침대
Screws for clamp for fixing
Transparent cover
투명 덮개 고정 나사
(optional accessories)
Residual current device
차단기
Power switch
전원 스위치
Screws for clamp for fixing
the product
제품 고정 나사
（３ points：Both right and
left sides, back surface）
Screws for fixing options
옵션 고정 나사
（４ screws）
Drain valve
드레인 밸브
Screws for clamp for fixing the product
제품 고정 나사
Screws for clamp for fixing transparent cover
투명 덮개 고정 나사
（optional accessories）
Trap monitor unit (option)
to be attached here
트랩 모니터(옵션)부착 장소
Control unit for vacuum pump
(option) to be attached here
진공펌프(옵션)컨트롤 유닛 부착 장소
Screws for fixing optional
accessories (4 points)
옵션 액세서리 고정 나사
Caster
바퀴
（with stopper）Caster 바퀴
（without stopper）
Screws for fixing flange
테두리 고정 나사
（6 points：12 screws）

2-5 각 부의 명칭
10
UT-3000L,4000L
Screws for clamp for fixing the product
제품 고정 나사
(3 screws)
Control unit for vacuum pump
(option) to be attached here
진공펌프(옵션)컨트롤 유닛 부착 장소
Trap monitor unit (option)
to be attached here
트랩 모니터(옵션) 부착 장소
Control panel
컨트롤 패널
Rubber tray
고무 받침대
Screws for clamp for fixing
Transparent cover
투명 덮개 고정 나사
(optional accessories)
Residual current device
차단기
Power switch
Screws for fixing flange
테두리 고정 나사
（4 points：8 screws）
Screws for fixing options
옵션 고정 나사
（４ screws）
Drain valve
드레인 밸브
Screws for clamp for fixing
Transparent cover
투명 고정 나사
(optional accessories)
Screws for fixing optional
accessories (4 points)
옵션 액세서리 고정 나사
Caster 바퀴
（with stopper）Caster 바퀴
（without stopper）

SV
PV
Alarm
Auto start
℃
Vacuum Set Run
Stop
▼
▲
Vacuum Pump
Refrigerator
Defrost
Vacuum
Pump Defrost
pump Clear
I
O
Trap Monitor
11
작동부의 명칭
3
3-1 Control panel 컨트롤 패널
⑩Vacuum pump key
※１트랩 온도가 나타나면 사용불가. 사용자 조절 모드(user adjustment mode)만 이용 가능.
⑬Refrigeration unit LED
⑭Alarm LED
⑫Defrost LED
⑪Vacuum pump LED
⑤Up key
⑦Down key
③Setting LED
②Indicator
⑥Run/Stop key
④Temperature LED
⑧Set/clear key
⑨Defrost key
No. Name Functions
①Power switch 장비의 전원 스위치
②Indicator 트랩 온도, 알람, 글자 표시
③Setting LED ※１설정 값(온도, 글자)을 표시할 때 Indicator 상에서 켜짐
④Temperature LED 온도 표시할 때 켜짐
정지시간에 켜지고 장비가 제어되는 동안에는 깜박임
⑤Up key ※１
값과 글자 변경
값: 키를 한 번 누를 때마다 5씩 증가
키를 누른 상태를 유지하면 값은 연속적으로 증가
글자: 키를 한 번 누를 때마다 글자 변경
⑥Run／stop key 제어 시작 또는 중지
성에 제거(defrosting)의 실행 중지
⑦Down key ※１
값과 글자 변경
값: 키를 한 번 누를 때마다 5씩 감소
키를 누른 상태를 유지하면 값은 연속적으로 감소
글자: 키를 한 번 누를 때마다 글자 변경
⑧Set／clear key
알람이 활성화된 알람 화면을 지움
이 키를 5초이상 누르면 사용자 조절 모드(user adjustment mode)로 이동
사용자 조절 모드(user adjustment mode)에서 키를 한 번 누를 때마다
설정 아이템과 값이 변동
⑨Defrost key 키를 5초이상 길게 누르면, 강제로 성에 제거(defrosting)를 시작하거나
또는 중지
⑩Vacuum pump key 진공 펌프의 시작 또는 중지 ※옵션 액세서리를 연결해야
이용가능
⑪Vacuum pump LED 진공 펌프 제어시 켜짐
⑫Defrost LED 성에 제거(defrosting)가 실행되면 켜짐
⑬Refrigeration unit LED 냉동기(refrigeration unit)가 전원이 들어오면 켜짐
⑭Alarm LED 냉동기(refrigeration unit) 또는 센서가 비정상적인 상태이거나 전원 실패
알람(power failure alarm)이 활성화되면 켜짐
⑮Trap monitor lamp 제거된 수분량이 트랩 센서 모니터에 의해 검출되면 깜박임(옵션)
(영문매뉴얼 25페이지 5-3-2 Trap monitor 참조）
⑮Trap monitor lamp
①Power switch

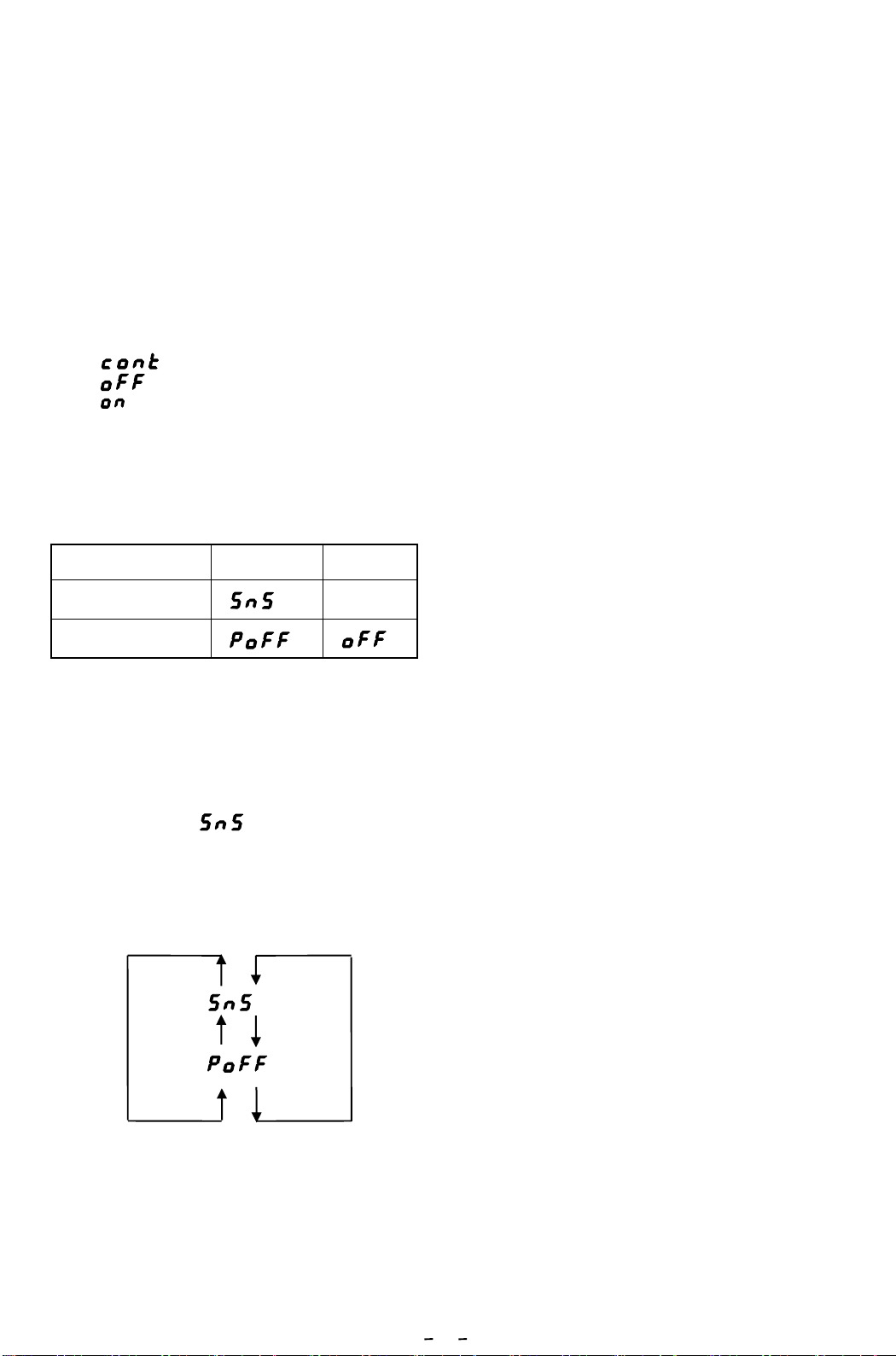

조절모드(adjustment mode)에서는 운전
중이거나 정지시간 동안에도 설정 값과
선택한 아이템을 변경할 수 있다.
조절모드(adjustment mode로 이동하기
1) 5초 동안 ［Set ］키를 누른다.
Indicator는「 」을 나타내고
조절모드(adjustment mode)로 이동한다.
2) ［▲］또는［▼］키를 누를 때마다
아래와 같이 변경된다.
1. 표시 온도 눈금(Calibrating displayed temperature)
측정된 온도는 온도 게이지의 값과 일치한다.
※이용 가능한 범위: -20℃～20℃
2. 전원 회복(power recovery) 설정
장비가 작동하느 동안 전원 스위치가 꺼지거나
갑자기 정전 되거나하는 경우 전원 공급이 중단되는
경우, 전원 회복 후에 작동 조건을 설정할 수 있다.
※이용 가능한 설정
「」：작동 계속
「」：작동 정지
「」：작동 계속([cont]와 동일）
3-2 Adjustment mode 조절 모드
12
※사전 설정값을 변경하기 전에 영문 매뉴얼
30페이지에 있는 “5-4 How to adjust
(Adjustment mode) ”을 참조하시기 바랍니다.
이용 가능한 설정
「」
［▲］
［▼］
［▼］
「」
［▲］
두 가지 조절 모드(adjustment modes)
이용가능합니다. 자세한 사항은 영문 매뉴얼
30페이지 5-4 How to adjust (adjustment mode)을
참조하세요.
이름 글자 디폴드 값
표시 온도 눈금 0℃
전원 회복 설정

Safety features
다음은 장비가 갖춘 안전 및 알람에 대한 특징입니다.문제점에 나타나면 “Troubleshooting”을
참조하시기 바랍니다.
3-3 안전 및 알람 특징 Safety・alarm features
Alarm features
13
안전 장치 작동 작동 이유
잔류 전류 차단기
Residual current
breaker ・전원 꺼짐.・누전 위험 발생 또는 전류 흐름 초과.
냉동기(refrigeration
unit) 보호 기능
・과부하 계전기
(Over load relay)
・고압 스위치
・냉동기가 과부하(over load/over
heat) 운전을 하며 알람 램프가
켜짐.
・Indicator는「oVL」을 표시하고
냉동기와 진공펌프는 중지.
・냉동기 과부하(over load/over heat) 운전.
・실내 온도가 35℃ 초과.
・전력 공급과 전압 한도가 정격값 초과(±10％).
・냉동기 팬이 작동하지 않음 (3000A는 해당사항
없음).
・에어 필터에 먼지 부착됨 (3000A는 해당사항 없음).
제어중인 기판의
자기진단기능
(Watch dog)
・제어중인 기판(base plate)이
비정상적인 상태이며 제어가
중지됨.
・실내 온도 35℃ 초과.
・노이즈로 문제 발생됨.
진공 펌프용 안전
밸브(리크 밸브)
※진공 펌프 용
제어 장치에 장착
・안전 밸브가 열리고 진공
시스템이 열리며 진공 펌프에서
오일이 다시 배출되는 것을 방지함.
・장치가 제어되는 동안 정전 발생함.
・냉동기 및 진공 펌프의 정지 없이 장비가 전원
OFF됨.
알람 이름 알람 디스플레이 및 작동 알람 활성화 이유
온도 센서 알람
Temperature
sensor alarm
・15초 동안 버저 울림.
・모든 제어(냉동기 및 진공 펌프)는 계속 진행됨.
・［Alarm］LED 점등됨.
・표시기는 알람에 대한 설명 표시함.
작동 조건
・온도 센서 분리됨.
알람 해제 방법
・전원을 다시키면 알람이 해제됩니다.
※ 냉동기를 정지시키지 않고 전원을
끄면, 정전 알람이 활성화됩니다.
냉동기 알람
Refrigeration unit
alarm
・15초 동안 버저 울림.
・모든 제어(냉동기 및 진공 펌프)는 계속 진행됨.
・［Alarm］LED 점등됨.
・표시기는 알람에 대한 설명 표시함.
작동 조건
・냉동기 보호 장치(over load relay,
high-pressure switch) 작동.
알람 해제 방법
・「Set」키를 누르면 알람이
해제됩니다.
※알람이 해제되면 제어는
자동적으로 다시 시작됩니다.
・Alarm can be released by
「Run/Stop」키를 누르면 알람이
해제됩니다.
※알람이 해제된 후에 제어는
중지됩니다.
SV
PV
Alarm
℃
Vacuum Pump
Refrigerator
Defrost
SV
PV
Alarm
℃
Vacuum Pump
Refrigerator
Defrost

14
알람 이름 알람 디스플레이 및 작동 알람 활성화 이유
정전 알람
Power failure
alarm
・전원 복구 설정은 제어를 중지하고 지속할 수 있음.
・［Alarm］LED 점등됨.
・알람에 대한 설명은 표시기에 표시됨.작동 조건
・냉동기가 제어되는 동안 정전
발생됨.
・냉동기를 정지하지 않고 전원
OFF함.
※진공 펌프만 켜진 상태이면 정전
알람이 작동하지 않습니다. 전원 복구
설정이 완료되더라도 진공 펌프가
정지합니다.
알람 해제 방법
・「Set」키를 누르면 알람이
해제됩니다.
Watch dog
・모든 제어 (냉동기 및 진공 펌프)는 정지됨.
・표시기는 꺼짐.작동 조건 ・제어 중인 기판이 비정상
상태이며 노이즈 등으로 인해
자동으로 복구할 수 없습니다.
알람 해제 방법
・전원을 다시 끄면 알람을 해제할
수 있습니다.
SV
PV
Alarm
℃
Vacuum Pump
Refrigerator
Defrost
SV
PV
Alarm
℃
Vacuum Pump
Refrigerator
Defrost
번갈아 표시
SV
PV
Alarm
℃
Vacuum Pump
Refrigerator
Defrost

15

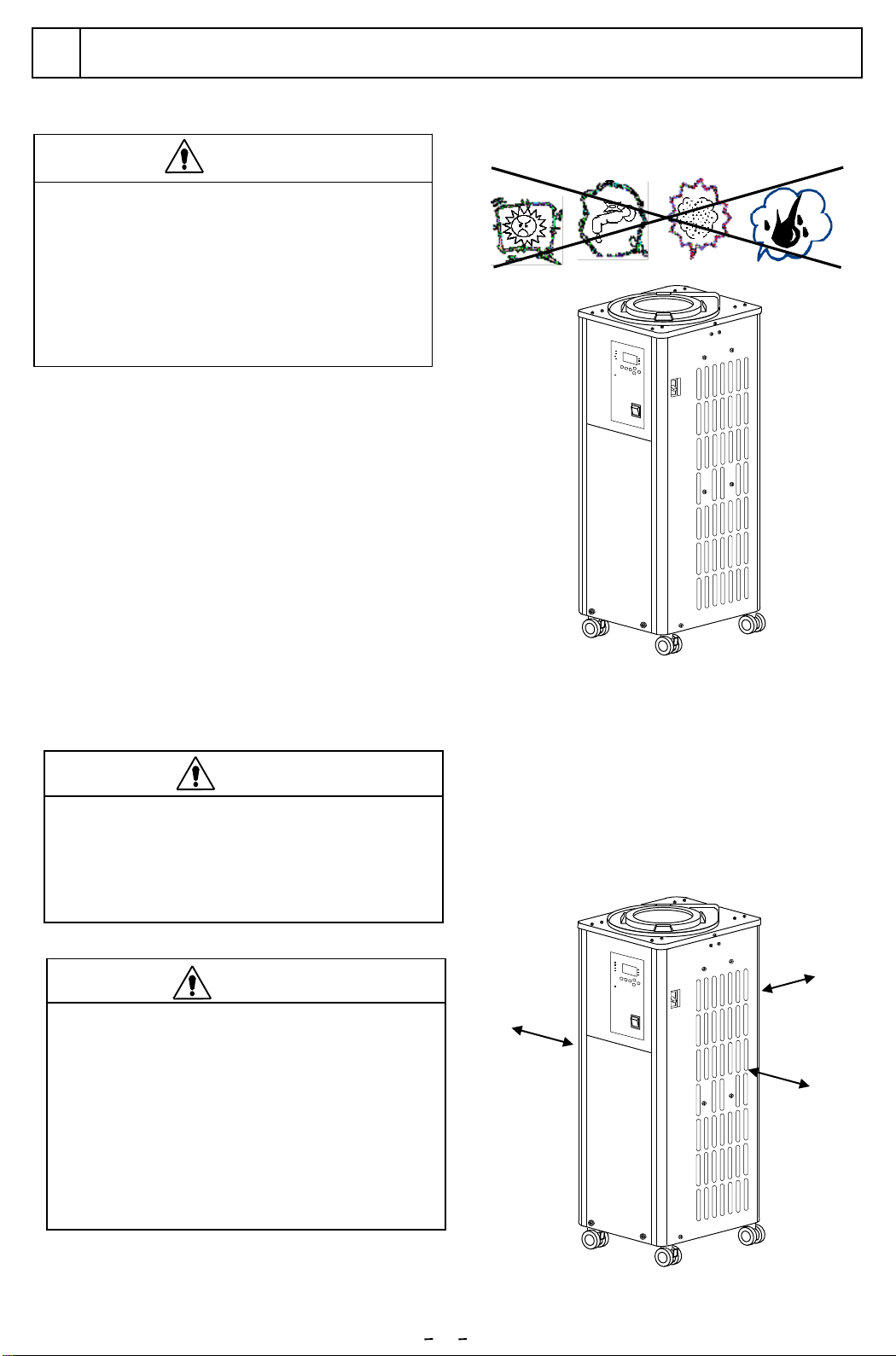

설치 Installation
4
4-1 설치 환경 Installation environment
CAUTION
적절한 환기가 가능한 장소를 선택하여
설치하십시오.
이 장치에는 공냉식 냉동 장치가 장착되어
있으므로 열이 방출됩니다.
장치에서 방출되는 열 때문에 실내 온도가 오르지
않도록 환기가 잘 이루어지는 장소를 선택하여
설치하십시오.
다음 조건을 충족하는 장소에 설치하시기 바랍니다.
◎기기 주변에 인화성 고체/액체/가스가 없는 곳
◎실내온도범위 : 5 to 35℃
◎결로가 없는 곳
◎습기가 적고, 장비에 물방울이 떨어지지 않는 곳.
◎먼지가 적은 곳
◎직사광선이 없는 곳
◎환기가 잘 되는 곳
◎평평하고 안정된 곳
（제품 무게 확인）
4-2 설치 조건 Installation conditions
CAUTION
장치 주변에 충분한 공간을 확보하십시오.
제품의 성능을 최상으로 유지하려면 제품과 벽면,
천장면 사이에 공간을 두십시오.
제품과 벽, 천장면 사이의 거리가 오른쪽 그림에서
언급한 것보다 넓어야 합니다.
CAUTION
제품이 무겁습니다.
제품을 옮길 때 주의하세요.
UT-3000A：Approx. 33kg
UT-3000L：Approx. 40kg
UT-4000A：Approx. 60kg
UT-4000L：Approx. 65kg
20cm
20cm
20cm

16
4-3 설치 Installation
CAUTION
본체를 기울이지 마십시오.
냉동기가 본체에 장착되어 있으므로 제품을
이동할 때 기울이거나 눕히거나 하지 마십시오.
1. 제품 운반 및 설치 시 주의사항
1) 바퀴의 멈춤 레버(전면에 있는 2개의 레버)를들어
올려 잠금을 해제한다.
2) 장치를 설치 장소로 옮긴다.
※ 제품을 울퉁불퉁한 장소로 옮길 경우 캐스터가
손상될 수 있다. 들어서 운반하시기 바랍니다.
3) 설치 장소에서 바퀴 멈춤 레버를 잡아 당겨
잠근다.
4) 공급된 캐스터 홀더 (4개)를 휠에 끼워 바퀴를
고정한다.
2. 제품 고정 (클램프 사용 방법)
지진이 발생할 경우를 대비하여 바닥에 제품을
고정하기 위해 클램프를 부착한다. 2개의 포트 (지름:
φ7mm ・φ12mm)를 사용하여 앵커 볼트 (anchor
bolt)를 고정할 수 있다.
1) 나사 드라이버를 사용하여 양쪽면과 뒷면의 나사
(3 개)를 제거한다.
2) 나사 드라이버를 사용하여 클램프(3개)에 나사로
고정한다.
※Model A: 클램프를 양면과 뒤면에 고정하십시오.
※Model L: 뒷면의 클램프를 고정하십시오.
3) 클램프, 앵커 볼트를 다닥에 고정한다(3개).
※앵커 볼트는 제공되지 않으니 필요한 경우
구매하시기 바랍니다.
Caster holder
바퀴 홀더
Release 해제
Lock 잠김
Stop lever
멈춤 레버
Caster
바퀴
Diameter of port φ7mm
지름 φ7mm 포트 Diameter of port φ12mm
지름 φ12mm 포트
Clamp for fixing
the product
제품 고정용 클램프
Caster 바퀴
（with stopper）
Diameter of port φ12mm
지름 φ12mm 포트
Clamp for fixing
the product
제품 고정용 클램프
Diameter of port φ7mm
지름 φ7mm 포트
Fixing clamp for model A
모델 A용 고정 클램프
Fixing clamp for model L
모델 L용 고정 클램프

17
4-4 연결 유틸리티 Utility connection
WARNING
연결하기 전에 전원의 전압,
위상 및 용량을 확인하십시오.
부적절한 연결은 화재 또는 감전의 위험을 초래할
수있습니다.
1. 전원의 전압, 위상 및 용량을 확인한다.
필요한 전원은 오른쪽 표 참조.
2. 설치 장소의 콘센트를 확인한다.
（아직 메인 커넥터를 연결하지는 않는다.）
콘센트에 접지 단자가 있으면 메인 커넥터를
아무런 문제없이 연결할 수 있다.
접지 단자를 사용할 수 없는 경우에는
전기용품점에 문의하여 세 번째 유형의
접지 공사를 수행하십시오.
WARNING
접지선을 올바르게 연결하십시오.
감전의 위험을 방지하기 위해서 가스관이나
수도관에 접지선을 연결하지 마십시오.
WARNING
장치를 올바르게 접지하십시오.
장치를 접지하지 않으면 감전의 위험이 있습니다.
Model Required power source
Voltage Capacity
UT-3000A
AC-100V 15A
UT-3000L
UT-4000A
UT-4000L
Outlet with earth terminal
3-pronged outlet Grounding adapter Mains connector
(3-pronged)
Not required
Outlet without earth terminal
2-pronged outlet Grounding adapter Mains connector
(3-pronged)
