EYEON 080212 ED 3IC User manual

080212 ED 3IC
IT
MANUALE
TECNICO
ES
MANUAL
TÉCNICO
EN
TECHNICAL
MANUAL

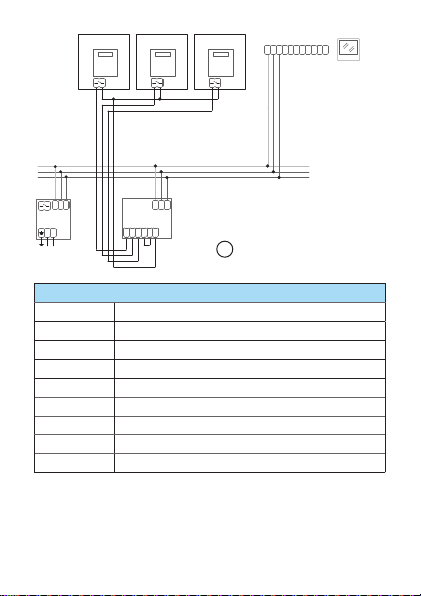

MORSETTI DI COLLEGAMENTO
Morsetto Funzione
GND Negativo alimentazione BUS
VCC +24Vdc alimentazione BUS
BUS Linea BUS dati
VCC +24Vdc di riferimento per ingressi
COM Lasciare cortocircuitato per
riferimento ingressi a +24Vdc
IC1 Ingresso impulsivo 1
IC2 Ingresso impulsivo 2
IC3 Ingresso impulsivo 3
089938
E MINI 3,5
IO1
NO
NCA
BUS B
VCC COM
GDN
CONTATORE CON
USCITA A IMPULSI
CONTATORE CON
USCITA A IMPULSI
CONTATORE CON
USCITA A IMPULSI
080212 ED 3IC
BUS
IC1IC2IC3 COM
GND
VCC
BUS
NL
230V
~ ~
080402 EDC2A24V
FAIL
~
BUSVCC
GND
GND
VCC
BUS
VCC
GND
GND
VCC
IO2 IO3
CONTATORE CON USCITA A IMPULSI
IT

Il modulo Eyeon 080212 ED 3IC è dotato di 3 ingressi di tipo
impulsivo ai quali è possibile collegare dei contatori dotati di
uscitaimpulsiva.Idatiraccoltidalmodulo080212ED3ICvengonoelaborati
dai supervisori compatibili della serie Eyeon per fornire dati statistici
delle grandezze misurate. Il modulo deve essere programmato
utilizzando il software di programmazione del sistema Eyeon.
IT
CARATTERISTICHE TECNICHE
Tensione di alimentazione 24Vdc ± 5%
Assorbimento MAX 15mA
Tempo minimo durata impulso 20ms
Ingressi 3 di tipo impulsivo
Segnalazioni
1 LED (giallo) di
segnalazione stato bus:
lampeggiante indica la
trasmissione di dati sul
bus, acceso sso indica
la mancanza del negativo
di alimentazione o un
collegamento errato del
dispositivo
Posizionamento Su guida DIN o in scatole
da incasso
Omologazioni CE
Temperatura di funzionamento da 0° a 50°C
Temperatura
d’immagazzinamento da -10° a +70°C
Umidità dell’aria relativa da 5 a 95% senza
condensazione
Peso 70g escluso imballo
Dimensioni 46x43x18mm
(1 modulo DIN)

CONNECTION TERMINALS
Terminal Function
GND BUS power supply negative
VCC BUS power supply +24 Vdc
BUS BUS data line
VCC Reference +24 Vdc for inputs
COM Leave shorted for input reference at +24 Vdc
I1 Pulse inputs 1
I2 Pulse inputs 2
CS Pulse inputs 3
089938
E MINI 3,5
IO1
NO
NCA
BUS B
VCC COM
GDN
CONTATORE CON
USCITA A IMPULSI
CONTATORE CON
USCITA A IMPULSI
CONTATORE CON
USCITA A IMPULSI
080212 ED 3IC
BUS
IC1IC2IC3 COM
GND
VCC
BUS
NL
230V
~ ~
080402 EDC2A24V
FAIL
~
BUSVCC
GND
GND
VCC
BUS
VCC
GND
GND
VCC
IO2 IO3
METER WITH PULSE OUTPUT
EN

Eyeon module 080212 ED 3IC has 3 pulse-type inputs to
which meters with a pulse output can be connected. The data
gathered by module 080212 ED 3IC is processed by compatible
supervisors in the Eyeon series, to provide statistical data
for the measured values. The module must be programmed
using the Eyeon system programming software.
EN
TECHNICAL CHARACTERISTICS
Power supply voltage 24Vdc ± 5%
Absorption MAX 15mA
Minimum pulse duration 20ms
Inputs 3 pulse-type
Indications
• 1 bus status indicator LED
(yellow): when ashing,
indicates data transmission via
bus, when lit steadily indicates
lack of power supply negative
or incorrect device connection
Positioning On DIN rail or in ush-mounted
boxes
Approvals CE
Operating temperature 0° to 50°C
Storage temperature -10° to +70°C
Relative air humidity 5 to 95% with no condensation
Weight 70 g (not including packaging)
Dimensions 46x43x18mm (1 DIN module)

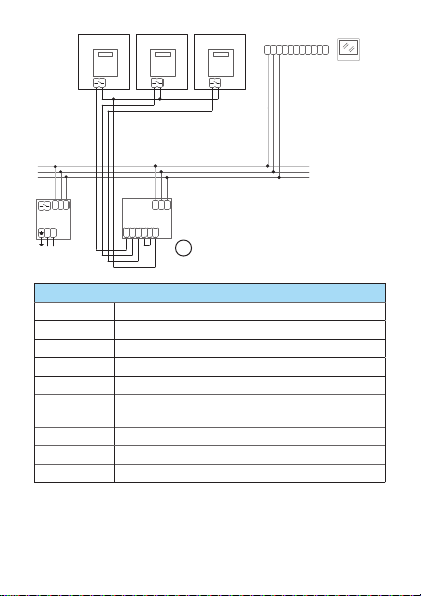

BORNES DE CONEXIÓN
Borne Función
GND Negativo de alimentación BUS
VCC +24 Vcc de alimentación BUS
BUS Línea BUS datos
VCC +24 Vcc de referencia para entradas
COM Dejar cortocircuitado para referencia
de las entradas de +24 Vcc
IC1 Entradas de impulsos 1
IC2 Entradas de impulsos 2
IC3 Entradas de impulsos 3
089938
E MINI 3,5
IO1
NO
NCA
BUS B
VCC COM
GDN
CONTATORE CON
USCITA A IMPULSI
CONTATORE CON
USCITA A IMPULSI
CONTATORE CON
USCITA A IMPULSI
080212 ED 3IC
BUS
IC1IC2IC3 COM
GND
VCC
BUS
NL
230V
~ ~
080402 EDC2A24V
FAIL
~
BUSVCC
GND
GND
VCC
BUS
VCC
GND
GND
VCC
IO2 IO3
CONTADOR CON SALIDA DE IMPULSOS
ES

El módulo Eyeon 080212 Ed 3IC posee tres entradas de
impulsos a las cuales es posible conectar contadores dotados
con salida de impulsos. Los datos recopilados por el módulo 080212
Ed 3IC son procesados por los supervisores compatibles de la
serie Eyeon para proporcionar datos estadísticos sobre las
magnitudes medidas. El módulo se debe programar empleando
el software de programación del sistema Eyeon.
ES
CARACTERÍSTICAS TÉCNICAS
Tensión de alimentación 24Vdc ± 5%
Consumo MÁX 15mA
Tiempo mínimo de duración de
un impulso 20ms
Entradas 3, de impulsos
Señalizaciones
• 1 led (amarillo) de
señalización del estado del
bus: si parpadea, indica
que se están transmitiendo
datos por el bus; encendido
de forma ja, indica que falta
el negativo de alimentación
o que la conexión del
dispositivo es errónea
Instalación En guía DIN o en cajas de
empotrar
Homologaciones CE
Temperatura de funcionamiento de 0°C a 50°C
Temperatura de almacenamiento de -10° a +70°C
Humedad relativa del aire de 5 a 95% sin condensación
Peso 70 g sin embalaje
Dimensiones 46x43x18mm (1 módulo DIN)

Avvertenze
• Effettuare l’installazione seguendo scrupolosamente le istruzioni fornite
dal costruttore ed in conformità alle norme vigenti.
• Tutti gli apparecchi devono essere destinati esclusivamente all’uso per
cui sono stati concepiti. Videotrend srl declina ogni responsabilità per
un utilizzo improprio degli apparecchi, per modiche effettuate da altri a
qualunque titolo e scopo, per l’uso di accessori e materiali non originali.
• Tutti i prodotti sono conformi alle prescrizioni delle direttive 2006/95/CE
(che sostituisce la direttiva 73/23/CEE e successivi emendamenti) e ciò
è attestato dalla presenza della marcatura CE sugli stessi.
• Gli interventi di installazione, montaggio e assistenza agli apparecchi
elettrici devono essere eseguiti esclusivamente da elettricisti
specializzati.
• Togliere l’alimentazione prima di effettuare qualsiasi manutenzione.
IT
Warning
• Install the equipment by carefully following the instructions given by the
manufacturer and in compliance with the standards in force.
• All the equipment must only be used for the purpose it was designed
for. Videotrend srl
• declines any responsibility for improper use of the apparatus, for any
alterations made by others for any reason or for the use of non-original
accessories or materials.
• All the products comply with the requirements of Directive 2006/95/EC
(which replaced Directive 73/23/EEC and subsequent amendments), as
certied by the CE mark they carry.
• Installation, mounting and assistance procedures for electrical devices
must only be performed by specialised electricians.
• Cut off the power supply before carrying out any maintenance work.
EN
Advertencias
• La instalación se ha de efectuar en conformidad con las normas vigentes,
siguiendo atentamente las instrucciones suministradas por el fabricante.
• Todos los aparatos deben destinarse exclusivamente al uso para el cual
han sido construidos. Videotrend srl declina toda responsabilidad por
el uso impropio de los aparatos, por cambios efectuados por terceros
por cualquier motivo o nalidad y por el uso de accesorios y materiales
no originales.
• Todos los productos son conformes a los requisitos de las Directivas
2006/95/CE (que sustituye la Directiva 73/23/CEE y sucesivas
enmiendas) como demuestra la presencia de la marca CE en ellos.
• La instalación, el montaje y el mantenimiento de los aparatos eléctricos
deben ser efectuados exclusivamente por electricistas especializados.
• Antes de efectuar cualquier operación de mantenimiento hay que cortar
la alimentación.
ES
Per informazioni tecniche e aggiornamenti, visitate il sito www.videotrend.net
