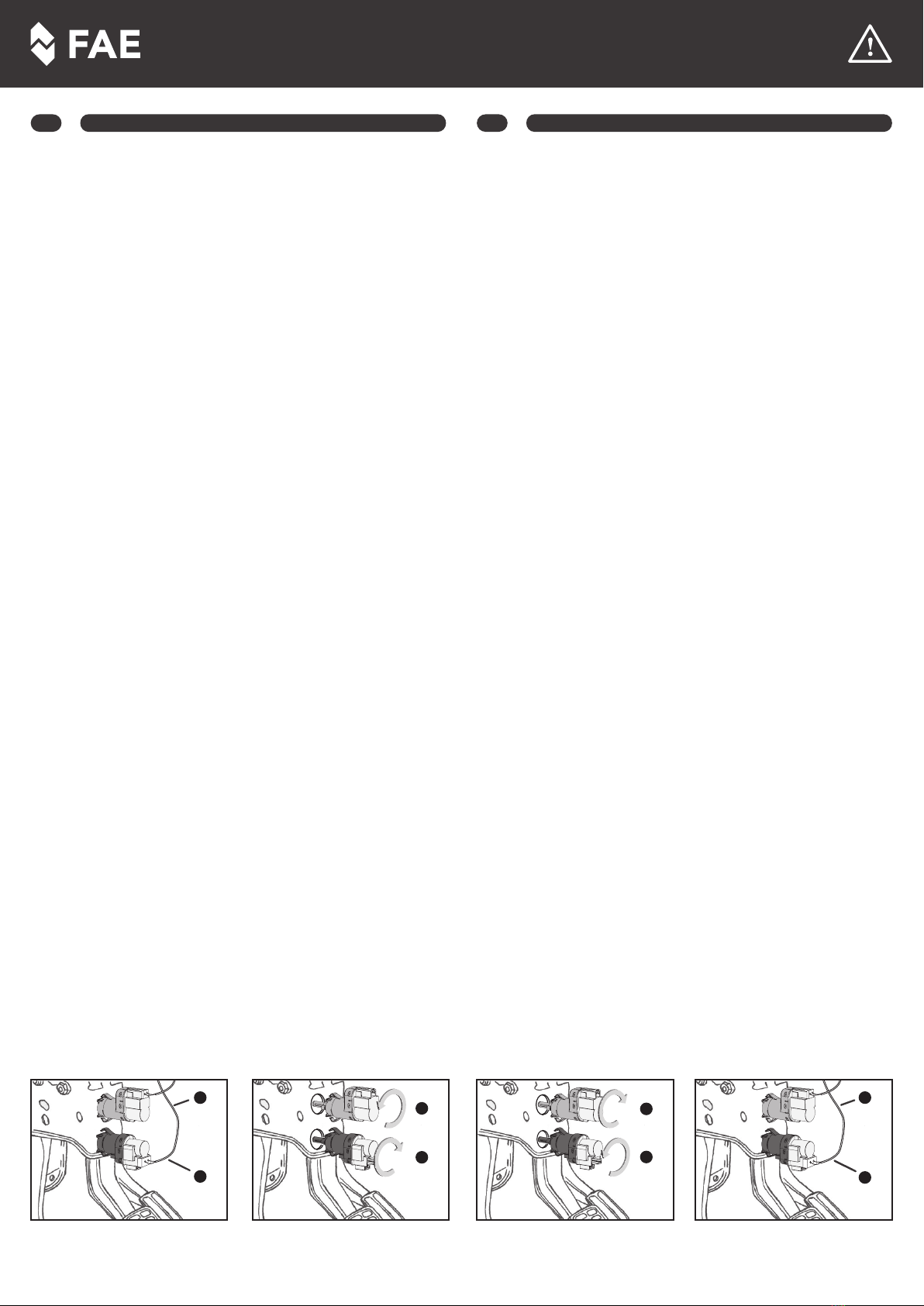

INSTRUCCIONES DE MONTAJE FAE 24847/24848/24893
Estas referencias FAE no son intercambiables entre sí
No se suministran para Japón ni EE.UU.
RETIRAR:
A- Desconecte los conectores eléctricos.
1. Interruptor de posición del pedal de freno (BPP) (color azul y blanco).
2. interruptor luz de stop (color negro).
B- Desconecte los interruptores de pedal de freno del soporte del pedal de
freno.
PRECAUCIÓN: Asegúrese de que el pedal del freno se mantiene en la posición
de reposo y no se baja o se mueve durante la retirada de los interruptores de
pedal de freno. El incumplimiento de esta instrucción puede causar daños en los
interruptores.
PRECAUCIÓN: Al retirar los interruptores de pedal de freno, el interruptor BPP
debe girar en sentido anti horario y los interruptores de luz de stop en sentido
horario. El incumplimiento de esta instrucción puede provocar daños en los
interruptores.
Retire los interruptores de pedal de freno.
1. Interruptor de posición del pedal de freno (BPP) (color azul y blanco).
2. Interruptor luz de stop (color negro).
NOTA: El pasador de la varilla de accionamiento del pedal de freno puede
dañarse durante el desmontaje.
Separe la varilla servofreno de accionamiento del pedal del freno.
- Usando una palanca adecuada, retire y deseche el pin de la varilla de
accionamiento del servofreno.
INSTALACIÓN:
C - PRECAUCIÓN: Asegúrese de que el pedal del freno se mantiene en la
posición de reposo y no se baja o se mueve durante la eliminación de los
interruptores de pedal de freno. El incumplimiento de esta instrucción puede
causar daños en los interruptores y los fallos del sistema motor.
PRECAUCIÓN: Cuando instale los interruptores de pedal de freno, el interruptor
BPP deben girar en sentido horario y los interruptores luz de stop giran en
sentido anti horario. El incumplimiento de esta instrucción podrá causar daños
en el émbolo del interruptor.
PRECAUCIÓN: Asegúrese de que los interruptores de pedal de freno se han
instalado correctamente.
NOTA: Para evitar daños en el sistema de gestión del motor, el interruptor BPP
debe estar instalado antes de que el interruptor de luz de stop.
NOTA: El interruptor BPP y el interruptor luz de stop se ajustan automáticamente
durante la instalación.
Instalar los interruptores de pedal de freno.
1. Interruptor de posición del pedal de freno (BPP) (color azul y blanco).
2. interruptor luz de stop (color negro).
Fije los interruptores de pedal de freno en el soporte del pedal.
D-Conecte los conectores eléctricos.
1. Interruptor de posición del pedal de freno (BPP) (color azul y blanco).
2. Interruptor luz de stop (color negro).
NOTA: Cuando se sincronizan los interruptores de pedal de freno, el estado del
interruptor luz stop se cambia antes de que el estado del interruptor BPP.
Pise el pedal del freno y controle asimismo la sincronización de los interruptores
de pedal usando WDS (Equipo de Diagnosis).
- Si la sincronización no es correcta, retire los interruptores de pedal de
freno y repita la instalación de los interruptores del pedal de freno.
1
2
INSTRUCTIONS / INSTRUCCIONES / EINBAUANLEITUNG FAE 24847/24848/24893
ASSEMBLY INSTRUCTIONS FAE 24847/24848/24893
These FAE references are not replaceable with each other
They are not supplied for Japan neither USA
REMOVAL:
A- Disconnect the electrical connectors.
1. Brake pedal position (BPP) switch (colored blue and white).
2. Stoplamp switch (colored black).
B- Detach the brake pedal switches cable harness from the brake pedal
bracket.
CAUTION: Make sure that the brake pedal is kept in the rest position and is not
depressed or moved during the removal of the brake pedal switches. Failure to
follow this instruction may result in damage to the switches.
CAUTION: When removing the brake pedal switches, the BPP switch is rotated
counterclock wise and the stoplamp switches is rotated clockwise. Failure to
follow this insruction may result in damage to the switches.
Remove the brake pedal switches.
1. Brake pedal position (BPP) switch (colored blue and white).
2. Stoplamp switch (colored black).
NOTE: The brake pedal actuating rod pin will be damage during removal.
Detach the brake booster actuating rod from the brake pedal.
- Using a suitable lever,remove and discard the brake booster actuating rod pin.
INSTALLATION:
C- CAUTION: Make sure that the brake pedal is kept in the rest position and is
not depressed or moved during the removal of the brake pedal switches. Failure
to follow this instruction may result in damage to the switches and engine
system failures.
CAUTION: When insatalling the brake pedal switches, the BPP switch is rotated
clockwise and the stoplamp switches is rotated counterclockwise. Failure to
follow this instruction will result in the switch plunger blinding inside the
switches.
CAUTION: Make sure the brake pedal switches are correctly installed.
NOTE: To prevent damage to the engine management system, the BPP switch
must be installed before the stoplamp switch.
NOTE: The BPP switch and the stoplamp switch are automatically adjusted
during installation.
Install the brake pedal switches.
1. Brake pedal position (BPP) switch (colored blue and white).
2. Stoplamp switch (colored black).
Attach the brake pedal switches cable harness to the pedal bracket.
D - Connect the electrical connectors.
1. Brake pedal position (BPP) switch (colored blue and white).
2. Stoplamp switch (colored black).
NOTE: When the brake pedal switches are synchronized, the stoplamp switch
status is changed before the BPP switch status.
Depress the brake pedal and check for correct synchronization of the pedal
switches using WDS ( Worldwide Diagnostic System).
- If the synchronization is incorrect, remove the brake pedal switches and
repeat the brake pedal switches installation.
1
2
1
2
1
2
ES

C
B
AD
C
B
AD
968083
MONTAGEANLEITUNG FAE 24847/24848/24893
Diese FAE-Nummern sind nicht untereinander austauschbar
Die Artikel können in Japan und den USA nicht geliefert werden
AUSBAU:
A - Elektrische Steckverbinder ausstecken.
1. Bremspedal-Positionsschalter (BPP) (weiß-blau).
2. Bremslichtschalter (schwarz).
B- Bremspedalschalter-Kabelbaum von der Bremspedalhalterung ausstecken.
ACHTUNG: Vergewissern Sie sich, dass das Bremspedal in der Ruheposition
bleibt und nicht betätigt wird oder sich bewegt, während die
Bremspedalschalter entfernt werden. Bei Nichteinhaltung dieser Anweisung
können die Schalter beschädigt werden.
ACHTUNG: Beim Entfernen der Bremspedalschalter muss der BPP-Schalter
gegen den Uhrzeigersinn gedreht werden und die Bremslichtschalter im
Uhrzeigersinn. Bei Nichteinhaltung dieser Anweisung können die Schalter
beschädigt werden.
Bremspedalschalter entfernen.
1. Bremspedal-Positionsschalter (BPP) (weiß-blau).
2. Bremslichtschalter (schwarz).
HINWEIS: Der Stift der Schubstange des Bremspedals kann beim Ausbau
beschädigt werden. Servo-Schubstange vom Bremspedal trennen.
- Entfernen Sie mit einem geeigneten Hebel den Stift der Schubstange der
Servobremse und werfen Sie ihn weg.
EINBAU:
C- ACHTUNG: Vergewissern Sie sich, dass das Bremspedal in der Ruheposition
bleibt und nicht betätigt wird oder sich bewegt, während die
Bremspedalschalter entfernt werden. Die Nichteinhaltung dieser Anweisung
kann zu Schäden bei den Schaltern und zu Ausfällen des Antriebssystems
führen.
ACHTUNG: Beim Einbau der Bremspedalschalter muss der BPP-Schalter im
Uhrzeigersinn gedreht werden und die Bremslichtschalter gegen den
Uhrzeigersinn. Bei Nichteinhaltung dieser Anweisung kann der Kolben des
Schalters beschädigt werden.
ACHTUNG: Vergewissern Sie sich, dass die Bremspedalschalter korrekt
eingebaut wurden.
HINWEIS: Um Schäden am Motormanagement-System zu verhindern, muss
zuerst der BPP-Schalter eingebaut werden und dann der Bremslichtschalter.
HINWEIS: Der BPP-Schalter und der Bremslichtschalter stellen sich beim Einbau
automatisch ein. Bremspedalschalter einbauen.
1. Bremspedal-Positionsschalter (BPP) (weiß-blau).
2. Bremslichtschalter (schwarz).
Befestigen Sie den Bremspedalschalter-Kabelbaum an der
Bremspedalhalterung.
D- Schließen Sie die elektrischen Steckverbinder an.
1. Bremspedal-Positionsschalter (BPP) (weiß-blau).
2. Bremslichtschalter (schwarz).
HINWEIS: Bei der Synchronisierung der Bremspedalschalter ändert sich zuerst
der Status des Bremslichtschalters und dann der Status des BPP-Schalters.
Treten Sie auf das Bremspedal und prüfen Sie die Synchronisierung der
Pedalschalter mit Hilfe von WDS (Diagnosegerät).
- Wenn die Synchronisierung nicht korrekt erfolgt ist, nehmen Sie die
Bremspedalschalter wieder ab und wiederholen Sie den Einbau derselben.
INSTRUCTIONS DE MONTAGE FAE 24847/24848/24893
Ces références FAE ne sont pas échangeables entre elles
Ne peuvent pas être fourni en Japon ni les USA
RETIRER :
A - Débranchez les connecteurs électriques.
1. Interrupteur de position de la pédale de frein (BPP) (couleur bleue et blanche).
2. Interrupteur feu de stop (couleur noire).
B- Débranchez les interrupteurs de la pédale de frein du harnais de câblage du
support de la pédale de frein.
PRÉCAUTION: Assurez-vous que la pédale du frein reste sur la position de repos
et ne descend ni bouge pendant le retrait des interrupteurs de la pédale de frein.
Le manquement à cette instruction peut provoquer des dégâts sur les
interrupteurs.
PRÉCAUTION: En retirant les interrupteurs de la pédale de frein, l’interrupteur
BPP doit tourner dans le sens inverse des aiguilles d’une montre et les
interrupteurs de feu de stop dans le sens des aiguilles d’une montre. Le
manquement à cette instruction peut provoquer des dégâts sur les
interrupteurs.
Retirez les interrupteurs de la pédale de frein.
1. Interrupteur de position de la pédale de frein (BPP) (couleur bleue et
blanche).
2. Interrupteur feu de stop (couleur noire).
NOTE: Le goujon de la tige d’actionnement de la pédale de frein peut
s’endommager pendant le démontage.
Séparez la tige servofrein d’actionnement de la pédale du frein.
- En utilisant le levier approprié, retirez et jetez la broche de la tige
d’actionnement du servofrein.
INSTALLATION:
C -PRÉCAUTION: Assurez-vous que la pédale du frein reste sur la position de
repos et ne descend ni bouge pendant l’élimination des interrupteurs de la
pédale de frein. Le manquement à cette instruction peut provoquer des dégâts
sur les interrupteurs et des défauts du système moteur.
PRÉCAUTION: En installant les interrupteurs de la pédale de frein, l’interrupteur
BPP doit tourner dans le sens des aiguilles d’une montre et les interrupteurs de
feu de stop dans le sens inverse des aiguilles d’une montre. Le manquement à
cette instruction peut provoquer des dégâts sur le piston de l’interrupteur.
PRÉCAUTION: Assurez-vous que les interrupteurs de la pédale de frein ont été
correctement installés.
NOTE: Pour éviter des dommages dans le système de gestion du moteur,
l’interrupteur BPP doit être installé avant l’interrupteur de feu de stop.
NOTE: L’interrupteur BPP et l’interrupteur feu de stop s’ajustent
automatiquement pendant l'installation.
Installez les interrupteurs de la pédale de frein.
1. Interrupteur de position de la pédale de frein (BPP) (couleur bleue et
blanche).
2. Interrupteur feu de stop (couleur noire).
Fixez les interrupteurs de la pédale de frein du faisceau de câbles dans le
support de la pédale.
D - Branchez les connecteurs électriques.
1. Interrupteur de position de la pédale de frein (BPP) (couleur bleue et
blanche).
2. Interrupteur feu de stop (couleur noire).
NOTE: Quand les interrupteurs de la pédale de frein se synchronisent, l’état de
l’interrupteur de feu stop est modifié avant l’état de l’interrupteur BPP.
Appuyez sur la pédale du frein et contrôlez également la synchronisation des
interrupteurs de la pédale en employant WDS (Équipement de Diagnostic).
- Si la synchronisation n’est pas correcte, retirez les interrupteurs de la
pédale de frein et répétez l’installation des interrupteurs de la pédale de frein.
1
2
INSTRUCTIONS / INSTRUCCIONES / EINBAUANLEITUNG FAE 24847/24848/24893
1
2
1
2
1
2
FR DE
