Fantom Professional PROCART 270 User manual

Servis Arabaları Montaj Kılavuzu
Service Trolleys Assembly Manual
PROCART 270 / PROCART 271 / PROCART 272 / PROCART 273 / PROCART 274
PROCART 275 / PROCART 276 / PROCART 277 / PROCART 278 / PROCART 279
PROCART 434 / PROCART 435 / PROCART 1271 / PROCART 1272
www.fanset.com
MODELLER / MODELS :

PROCART 270
Servis Arabası / Service Trolley
A
B
C
D
E
F
G
H
I
PROCART 270
PROCART TPK 515T X 2 SET
Tamponlu Plastik Tekerlek Takımı Ø150 mm
Plastic Wheel Set With Bumper Ø150 mm
PROCART TPF 517F X 2 SET
Frenli Ve Tamponlu Plastik Tekerlek Takımı Ø150 mm
Plastic Wheel Set With Brake And Bumper Ø150 mm
PROCART BAG 110DD X 1 SET
Temizlik Arabası Büyük Araba Alt Gövde - Diși/Diși
Cleaning Trolley Maxi Body - Female/Female
PROCART TPA 320T X 1 SET
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART KDR 615D X 2 SET
Servis Arabası Kısa Direk Takımı
Service Trolley Short Column Set
PROCART HOG 175DD X 1 SET
Kat Arabası Büyük Araba Orta Gövde - Diși/Diși
Housekeeping Trolley Middle Body - Female/Female
PROCART HUG 180DD X 1 SET
Kat Arabası Büyük Araba Üst Gövde - Diși/Diși
Housekeeping Trolley Upper Body - Female/Female
PROCART ITM 310S X 2 SET
Temizlik Arabası İtme Sapı
Cleaning Trolley Push Handle
PROCART TPG 325T X 2 SET
Temizlik Arabası Gövde Tıpa Seti
Cleaning Trolley Body Stopple Set

1
2

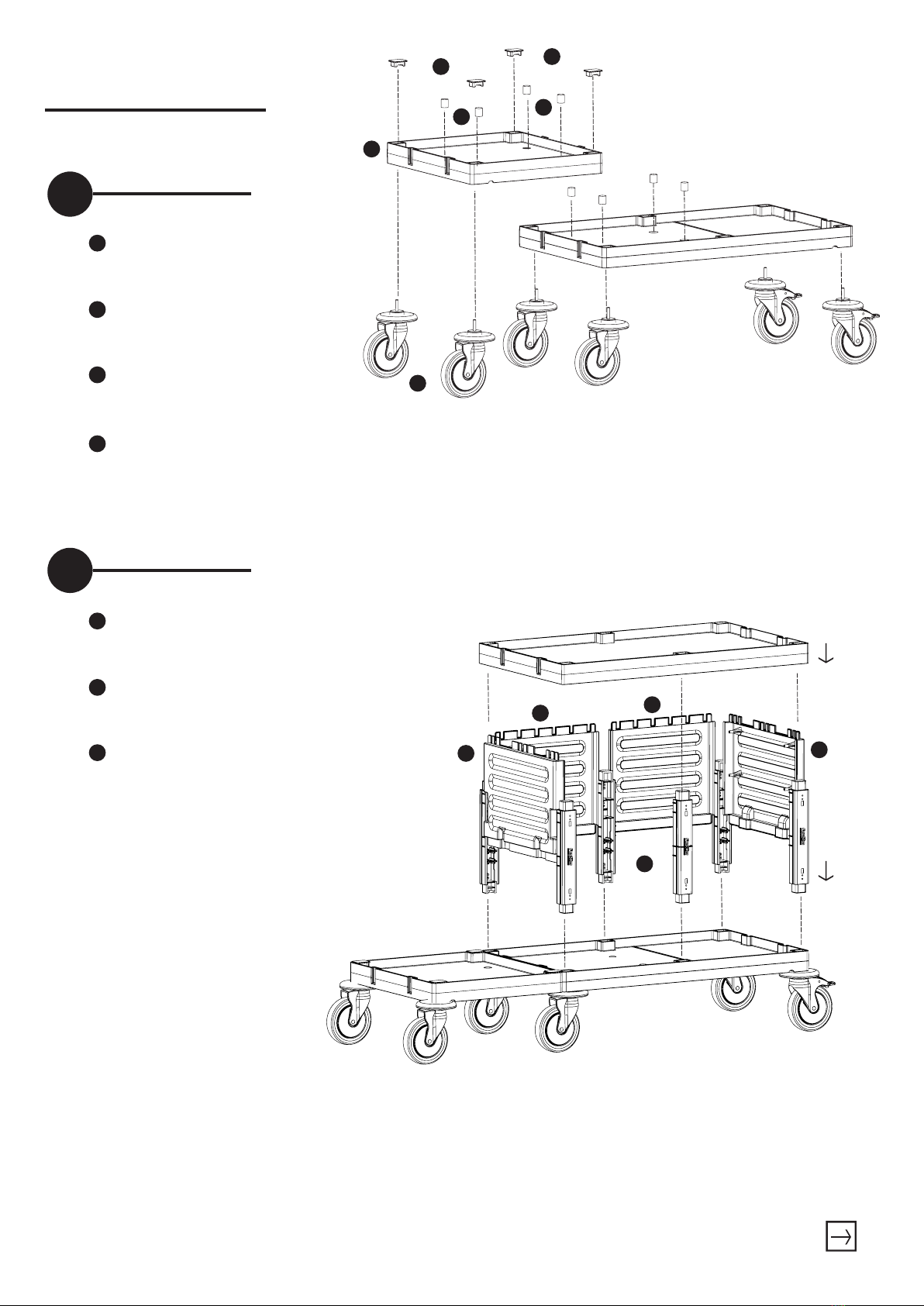

PROCART 270
A
A
B
B
C
D
C
DD
E
EE
F
F
I
I
I
E
E E
G
G
H
HH
PROCART TPK 515T
• 2 Set Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Plastic Wheel Set With Bumper Ø150 mm
PROCART TPF 517F
• 2 Set Frenli Ve Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Plastic Wheel Set With Brake And Bumper Ø150 mm
PROCART BAG 110DD
• 1 Set Temizlik Arabası Büyük Araba Alt Gövde - Diși/Diși
• 1 Set Cleaning Trolley Maxi Body - Female/Female
PROCART TPA 320T
• 1 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 1 Set Cleaning Trolley Press Stand Stopple Set
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
PROCART HOG 175DD
• 1 Set Kat Arabası Büyük Araba Orta Gövde - Diși/Diși
• 1 Set Housekeeping Trolley Middle Body - Female/Female
PROCART TPG 325T
• 2 Set Temizlik Arabası Gövde Tıpa Seti
• 2 Sets Cleaning Trolley Body Stopple Set
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
PROCART HUG 180DD
• 1 Set Kat Arabası Büyük Araba Üst Gövde - Diși/Diși
• 1 Set Housekeeping Trolley Upper Body - Female/Female
PROCART ITM 310S
• 2 Set Temizlik Arabası İtme Sapı
• 2 Sets Cleaning Trolley Push Handle

1

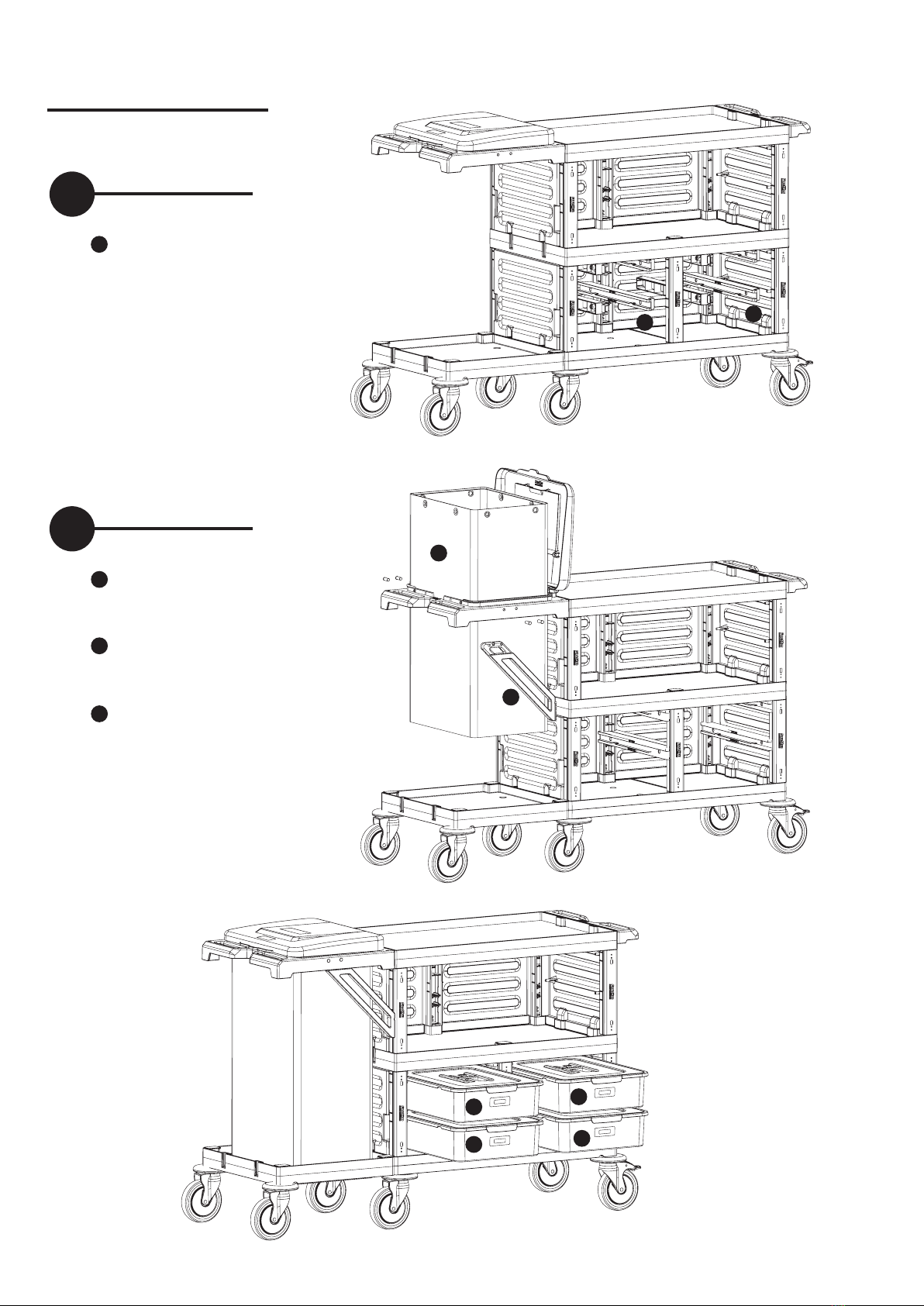

PROCART 271
Servis Arabası / Service Trolley
A
B
C

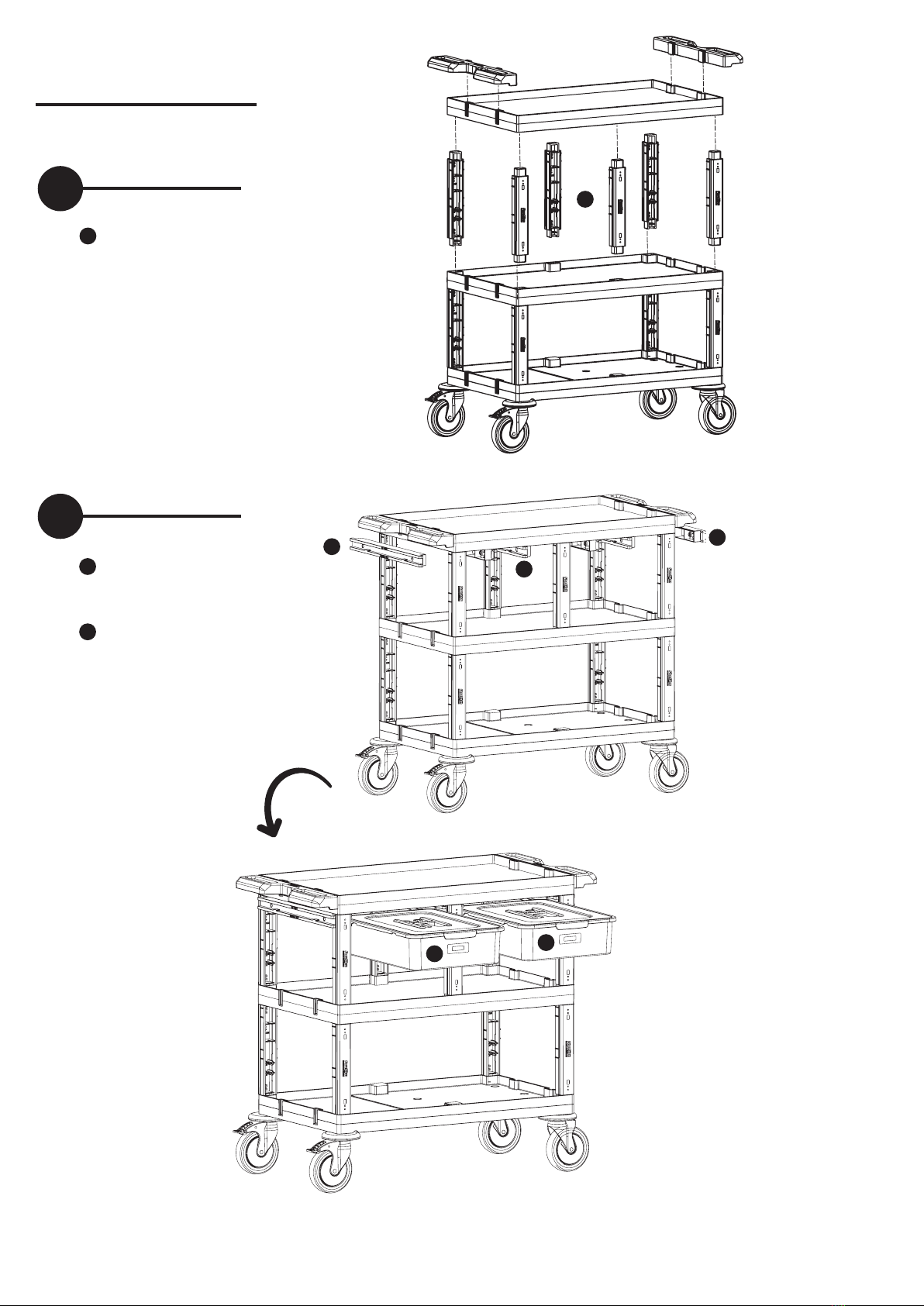

PROCART 271
PROCART 270 X 1
Servis Arabası
Service Trolley
PROCART KDR 615D X 1 SET
Servis Arabası Kısa Direk Takımı
Service Trolley Short Column Set
PROCART RAY 515R X 3 SET
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
PROCART CKS 630C X 2 SET
Temizlik Arabası Çekmece Seti 18 Litre
Cleaning Trolley Drawer Set 18 Liters

2
3

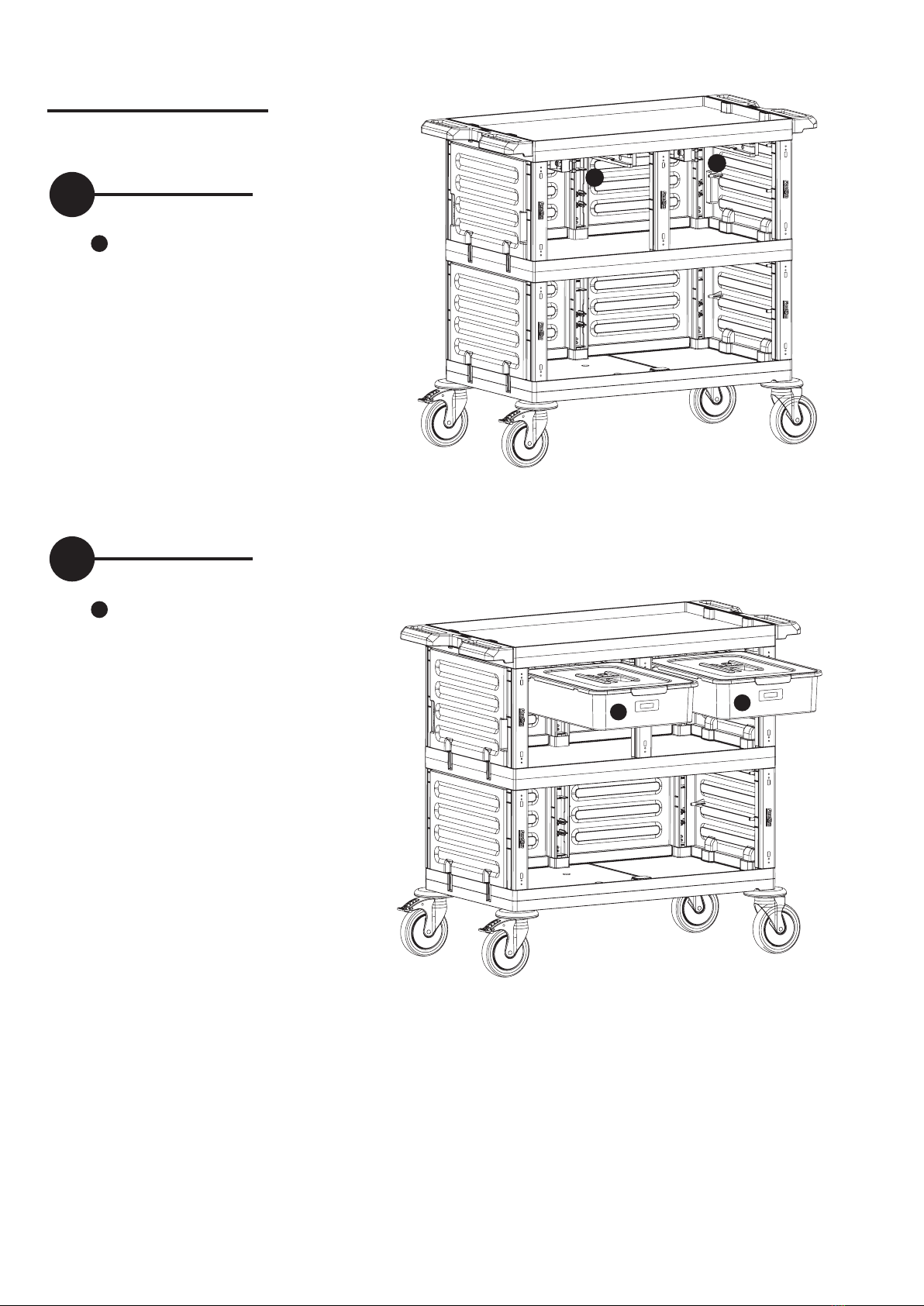

PROCART 271
A
A
B
C
CC
B
B
B
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
PROCART RAY 515R
• 3 Set Temizlik Arabası Ray Takımı
• 3 Sets Cleaning Trolley Slider Set
PROCART CKS 630C
• 2 Set Temizlik Arabası Çekmece Seti 18 Litre
• 2 Sets Cleaning Trolley Drawer Set 18 Liters

A
A
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
1
PROCART 272
Servis Arabası / Service Trolley
A
B
C

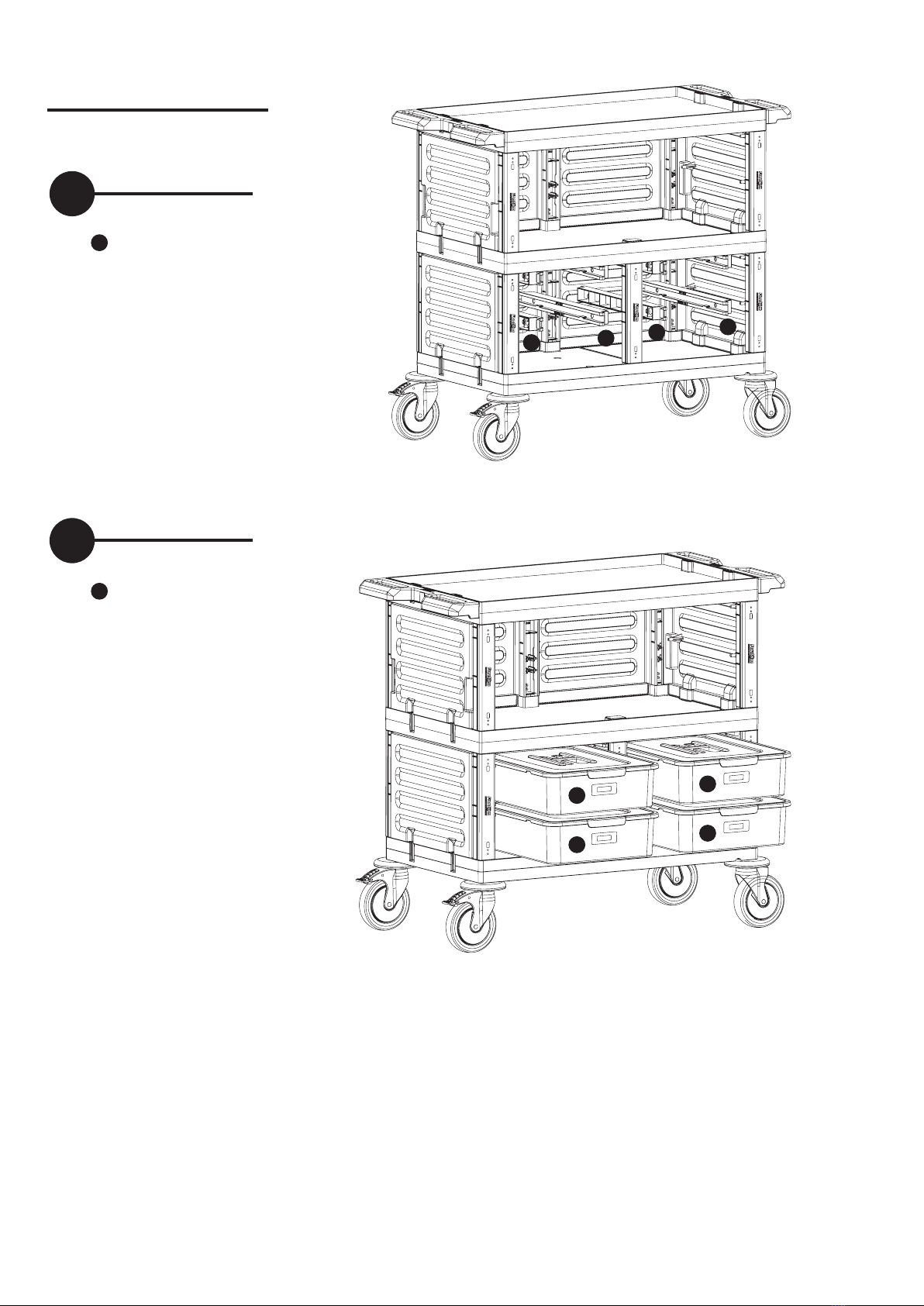

PROCART 272
PROCART 270 X 1
Servis Arabası
Service Trolley
PROCART KDR 615D X 1 SET
Servis Arabası Kısa Direk Takımı
Service Trolley Short Column Set
PROCART RAY 515R X 6 SET
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
PROCART CKS 630C X 4 SET
Temizlik Arabası Çekmece Seti 18 Litre
Cleaning Trolley Drawer Set 18 Liters

2
PROCART 272
3
B
BB
B
B
C
C
C
C
C
PROCART RAY 515R
• 6 Set Temizlik Arabası Ray Takımı
• 6 Sets Cleaning Trolley Slider Set
PROCART CKS 630C
• 4 Set Temizlik Arabası Çekmece Seti 18 Litre
• 4 Sets Cleaning Trolley Drawer Set 18 Liters

1

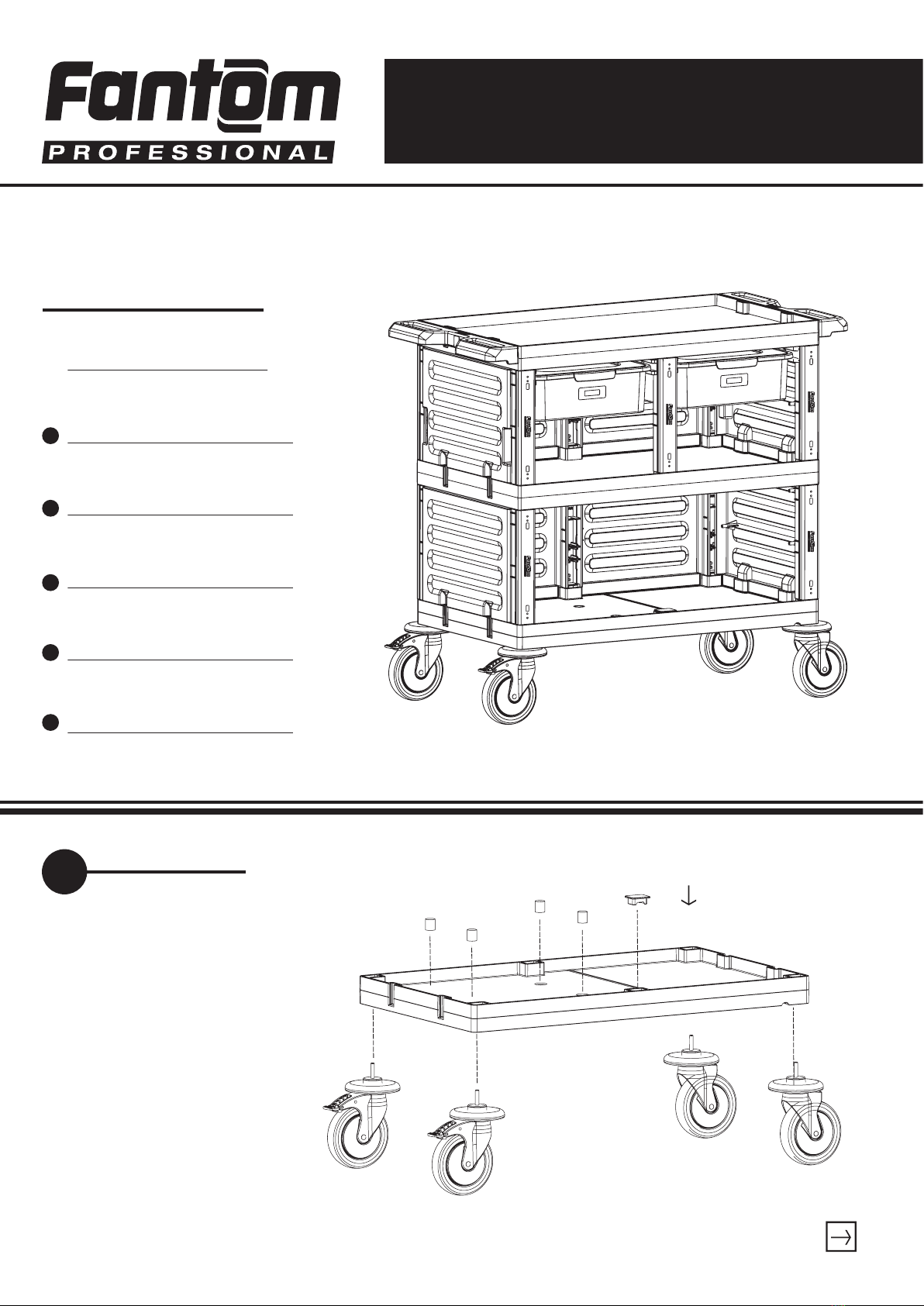

PROCART 273
Servis Arabası / Service Trolley
A
B
C
D
E
PROCART 273
PROCART 270 X 1
Servis Arabası
Service Trolley
PROCART OKP 609K X 4 SET
Servis Arabası Küçük Ön Kapak Takımı
Service Trolley Mini Base Front Cover
PROCART YKP 605K X 2 SET
Servis Arabası Yan Kapak Takımı
Service Trolley Side Cover Set
PROCART KDR 615D X 1 SET
Servis Arabası Kısa Direk Takımı
Service Trolley Short Column Set
PROCART RAY 515R X 2 SET
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
PROCART CKS 630C X 2 SET
Temizlik Arabası Çekmece Seti 18 Litre
Cleaning Trolley Drawer Set 18 Liters

2
PROCART 273
3
B
BB
A
AA
C
C
PROCART OKP 609K
• 2 Set Servis Arabası Küçük Ön Kapak Takımı
• 2 Sets Service Trolley Mini Base Front Cover
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
B
BB
AAA
C
C
PROCART OKP 609K
• 2 Set Servis Arabası Küçük Ön Kapak Takımı
• 2 Sets Service Trolley Mini Base Front Cover
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set

4
PROCART 273
5
D
E
EE
PROCART RAY 515R
• 2 Set Temizlik Arabası Ray Takımı
• 2 Sets Cleaning Trolley Slider Set
D
D
PROCART CKS 630C
• 2 Set Temizlik Arabası Çekmece Seti 18 Litre
• 2 Sets Cleaning Trolley Drawer Set 18 Liters

1
PROCART 274
Servis Arabası / Service Trolley
A
B
C
D
E
PROCART 274
PROCART 270 X 1
Servis Arabası
Service Trolley
PROCART OKP 609K X 4 SET
Servis Arabası Küçük Ön Kapak Takımı
Service Trolley Mini Base Front Cover
PROCART YKP 605K X 2 SET
Servis Arabası Yan Kapak Takımı
Service Trolley Side Cover Set
PROCART KDR 615D X 1 SET
Servis Arabası Kısa Direk Takımı
Service Trolley Short Column Set
PROCART RAY 515R X 4 SET
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
PROCART CKS 630C X 4 SET
Temizlik Arabası Çekmece Seti 18 Litre
Cleaning Trolley Drawer Set 18 Liters

A
AA
B
BB
C
C
2
PROCART 274
3
PROCART OKP 609K
• 2 Set Servis Arabası Küçük Ön Kapak Takımı
• 2 Sets Service Trolley Mini Base Front Cover
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
C
C
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set

4
PROCART 274
5
D
DDDD
PROCART RAY 515R
• 4 Set Temizlik Arabası Ray Takımı
• 4 Sets Cleaning Trolley Slider Set
E
E
E
E
E
PROCART CKS 630C
• 4 Set Temizlik Arabası Çekmece Seti 18 Litre
• 4 Sets Cleaning Trolley Drawer Set 18 Liters

PROCART 275
Servis Arabası / Service Trolley
A
B
C
D
E
I
J
K
L
M
F
G
H

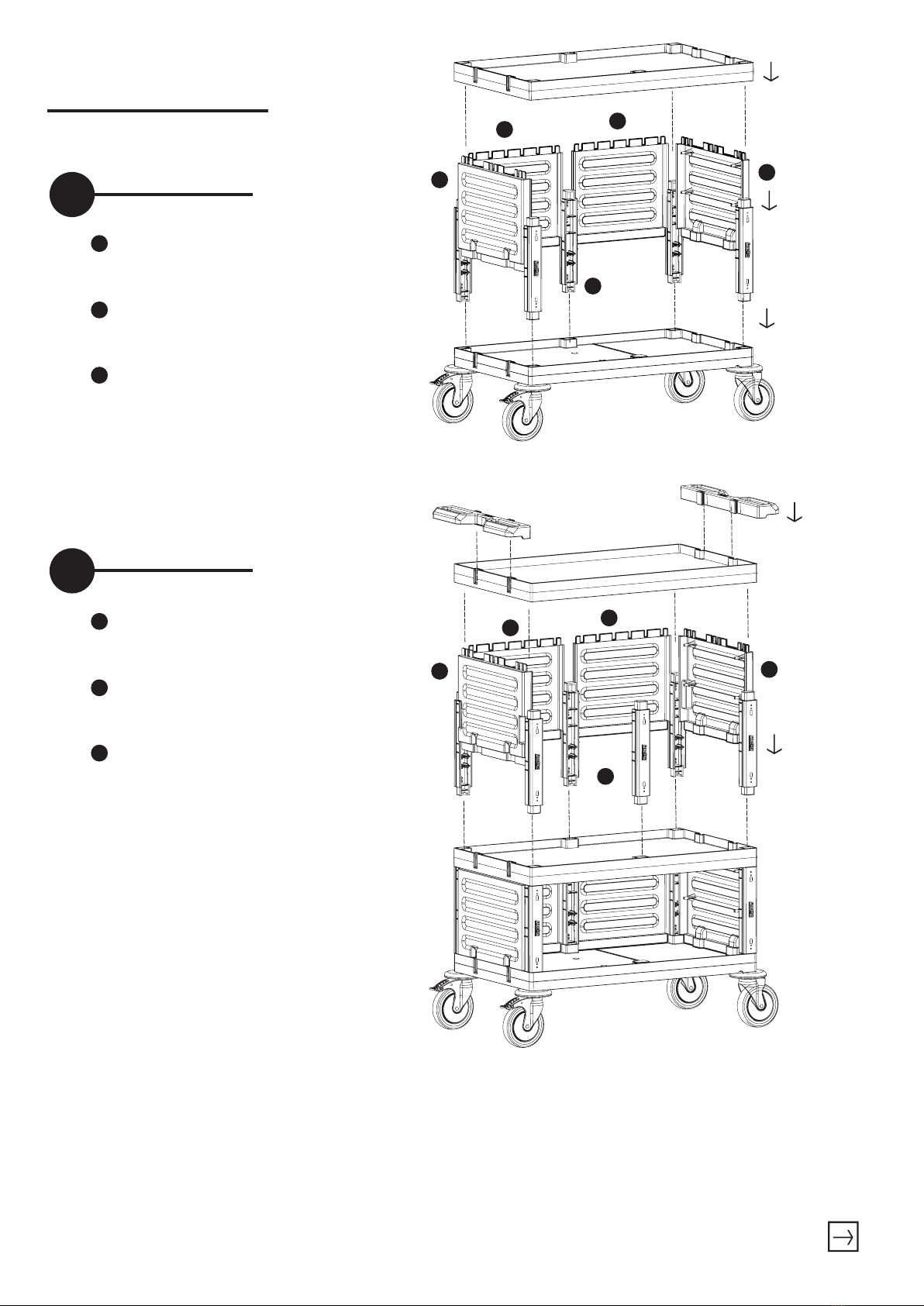

PROCART 275
PROCART 270 X 1
Servis Arabası
Service Trolley
PROCART OKP 609K X 4 SET
Servis Arabası Küçük Ön Kapak Takımı
Service Trolley Mini Base Front Cover
PROCART YKP 605K X 2 SET
Servis Arabası Yan Kapak Takımı
Service Trolley Side Cover Set
PROCART KDR 615D X 1 SET
Servis Arabası Kısa Direk Takımı
Service Trolley Short Column Set
PROCART RAY 515R X 4 SET
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
PROCART CKS 630C X 4 SET
Temizlik Arabası Çekmece Seti 18 Litre
Cleaning Trolley Drawer Set 18 Liters
PROCART TPK 515T X 2 SET
Tamponlu Plastik Tekerlek Takımı Ø150 mm
Plastic Wheel Set With Bumper Ø150 mm
PROCART KAG 210ED X 1 SET
Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T X 1 SET
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T X 2 SET
Temizlik Arabası Gövde Tıpa Seti
Cleaning Trolley Body Stopple Set
PROCART CUG 300E X 1 SET
Temizlik Arabası Çöp Üst Gövde - Erkek
Cleaning Trolley Litter Upper Body - Male
PROCART DRS 510D X 1 SET
Temizlik Arabası Dirsek Takımı
Cleaning Trolley Bracket Set
PROCART CKP 525K X 1 SET
Temizlik Arabası Çöp Kapağı
Cleaning Trolley Litter Cover
PROCART BRD 560B X 1 SET
Temizlik Arabası Çöp Brandası 120 Litre
Cleaning Trolley Litter Tarpaulins 120 Liters

B
BB
A
AA
C
C
PROCART OKP 609K
• 2 Set Servis Arabası Küçük Ön Kapak Takımı
• 2 Sets Service Trolley Mini Base Front Cover
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
1
PROCART 275
2
G
G
F
F
H
HH
I
II
PROCART TPK 515T
• 2 Set Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Plastic Wheel Set With Bumper Ø150 mm
PROCART KAG 210ED
• 1 Set Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
• 1 Set Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T
• 1 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 1 Set Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T
• 2 Set Temizlik Arabası Gövde Tıpa Seti
• 2 Sets Cleaning Trolley Body Stopple Set

B
C
C
BB
A
AA
PROCART OKP 609K
• 2 Set Servis Arabası Küçük Ön Kapak Takımı
• 2 Sets Service Trolley Mini Base Front Cover
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
L
L
J
J
3
PROCART 275
4
PROCART CUG 300E
• 1 Set Temizlik Arabası Çöp Üst Gövde - Erkek
• 1 Set Cleaning Trolley Litter Upper Body - Male
PROCART CKP 525K
• 1 Set Temizlik Arabası Çöp Kapağı
• 1 Set Cleaning Trolley Litter Cover

PROCART RAY 515R
• 4 Set Temizlik Arabası Ray Takımı
• 4 Sets Cleaning Trolley Slider Set
D
DD
K
K
M
M
E
E
EE
E
5
PROCART 275
6
PROCART CKS 630C
• 4 Set Temizlik Arabası Çekmece Seti 18 Litre
• 4 Sets Cleaning Trolley Drawer Set 18 Liters
PROCART DRS 510D
• 1 Set Temizlik Arabası Dirsek Takımı
• 1 Set Cleaning Trolley Bracket Set
PROCART BRD 560B
• 1 Set Temizlik Arabası Çöp Brandası 120 Litre
• 1 Set Cleaning Trolley Litter Tarpaulins 120 Liters

PROCART 276
Servis Arabası / Service Trolley
A
B
C
D
E
I
J
K
L
M
N
O
P
F
G
H
PROCART 276
PROCART 270 X 1
Servis Arabası
Service Trolley
PROCART OKP 609K X 4 SET
Servis Arabası Küçük Ön Kapak Takımı
Service Trolley Mini Base Front Cover
PROCART YKP 605K X 2 SET
Servis Arabası Yan Kapak Takımı
Service Trolley Side Cover Set
PROCART KDR 615D X 1 SET
Servis Arabası Kısa Direk Takımı
Service Trolley Short Column Set
PROCART RAY 515R X 5 SET
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
PROCART CKS 630C X 4 SET
Temizlik Arabası Çekmece Seti 18 Litre
Cleaning Trolley Drawer Set 18 Liters
PROCART TPK 515T X 2 SET
Tamponlu Plastik Tekerlek Takımı Ø150 mm
Plastic Wheel Set With Bumper Ø150 mm
PROCART KAG 210ED X 1 SET
Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T X 1 SET
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART DRK 500D X 2 SET
Temizlik Arabası Direk Takımı
Cleaning Trolley Column Set
PROCART CUG 300E X 1 SET
Temizlik Arabası Çöp Üst Gövde - Erkek
Cleaning Trolley Litter Upper Body - Male
PROCART ADP 316A X 1 SET
Temizlik Arabası Bağlantı Adaptörü
Cleaning Trolley Connection Adapter
PROCART CKP 525K X 1 SET
Temizlik Arabası Çöp Kapağı
Cleaning Trolley Litter Cover
PROCART BRD 560B X 1 SET
Temizlik Arabası Çöp Brandası 120 Litre
Cleaning Trolley Litter Tarpaulins 120 Liters
PROCART PIM 330P X 1 SET
Temizlik Arabası Çöp Üst Gövde Pim Takımı
Cleaning Trolley Litter Upper Body Pin Set
PROCART OKP 400K X 1 SET
Temizlik Arabası Ön Kapak Takımı
Cleaning Trolley Front Cover Set
PROCART YKP 410K X 1 SET
Temizlik Arabası Yan Kapak Takımı
Cleaning Trolley Side Cover Set

B
BB
A
AA
C
C
PROCART OKP 609K
• 2 Set Servis Arabası Küçük Ön Kapak Takımı
• 2 Sets Service Trolley Mini Base Front Cover
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
1
PROCART 276
2
G
G
F
F
H
H
PROCART TPK 515T
• 2 Set Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Plastic Wheel Set With Bumper Ø150 mm
PROCART KAG 210ED
• 1 Set Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
• 1 Set Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T
• 1 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 1 Set Cleaning Trolley Press Stand Stopple Set

B
C
C
BB
A
AA
PROCART OKP 609K
• 2 Set Servis Arabası Küçük Ön Kapak Takımı
• 2 Sets Service Trolley Mini Base Front Cover
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
D
D
D
3
PROCART 276
4
I
I I
J
J
L
L
N
N
N
5
PROCART RAY 515R
• 4 Set Temizlik Arabası Ray Takımı
• 4 Sets Cleaning Trolley Slider Set
PROCART DRK 500D
• 2 Set Temizlik Arabası Direk Takımı
• 2 Sets Cleaning Trolley Column Set
PROCART CUG 300E
• 1 Set Temizlik Arabası Çöp Üst Gövde - Erkek
• 1 Set Cleaning Trolley Litter Upper Body - Male
PROCART CKP 525K
• 1 Set Temizlik Arabası Çöp Kapağı
• 1 Set Cleaning Trolley Litter Cover
PROCART PIM 330P
• 1 Set Temizlik Arabası Çöp Üst Gövde Pim Takımı
• 1 Set Cleaning Trolley Litter Upper Body Pin Set
