Fantom Fm1310pc User manual

OWNER’S MANUAL

MANUAL DEL USUARIO

GUIDE DU PROPRIÉTAIRE

Model/Modelo/Modèle: FM1310PC

120V., 60Hz., 12 Amps

BAGLESS UPRIGHT VACUUM

ASPIRADORA VERTICAL SIN BOLSA

ASPIRATEUR SANS SAC VERTICAL

FANTOM

Boston, MA, 02465

Tel: 1(800) 275-9251

www.fantom.com

IMPORTANT SAFETY INSTRUCTIONS

SAVE THESE INSTRUCTIONS

For Household Use Only

Rev. 06/08

To reduce the risk of fire, electric shock, or

injury:

•Do not leave the vacuum plugged in when

unattended. Unplug the electrical cord

when not in use and before servicing.

•Do not allow to be used as a toy. Close

attention is necessary when used by or

near children, pets or plants.

• Use only as described in this manual. Use

only manufacturer’s recommended

accessories.

•Do not pull cord, use cord as a handle,

close a door on cord, or pull cord around

sharp edges or corners. Keep cord away

from heated surfaces.

•Useonly extension cords UL-rated or cUL

at 15 amperes. Extension cords rated for

less amperage may overheat. Care should

be taken to arrange the cord so that the

cord cannot be pulled or tripped over.

• Turn off all controls as applicable before

unplugging from electrical outlet.

•Do not handle plug or vacuum with wet

hands or operate without shoes.

•Do not put any objects into openings. Do

not use with any opening blocked. Keep

free of dust, lint, hair and anything else

that may reduce air flow.

• Store your appliance indoors in a cool, dry

area.

• Keep your work area well lit.

• Keep end of hose, wands and other

openings away from your face and body.

• Use only on dry surfaces.

• Using improper voltage may result in

damage to the motor and possible injury

to the user. Correct voltage is listed on

rating label.

When using your Bagless Upright Vacuum basic safety precautions should

always be observed, including the following:

1. Read all instructions before using your

vacuum.

2. Use the system only for its intended use.

3. To protect against a risk of electric shock,

do not immerse any part of the system in

water or other liquids.

4. Never yank cord to disconnect from outlet;

instead, grasp plug and pull to disconnect.

5. Do not allow cord to touch hot surfaces.

6. Do not run appliance over cord.

7. Do not operate the system with a damaged

cord or plug, or if the appliance or any other

part of the system has been dropped or

damaged. To avoid the risk of electric

shock, do not disassemble or attempt to

repair the vacuum. Return the vacuum to

FANTOM (see warranty) for examination

and repair. Incorrect re-assembly or repair

can cause a risk of electrical shock or injury

to persons when the vacuum is used.

8. Close supervision is necessary for any

appliance being used by or near children.

Do not leave the system unattended while

connected.

9. Keep hair, loose clothing, fingers and all

parts of body away from opening and

moving parts.

10. Do not use to pick up flammable or

combustible liquids such as gasoline or use

in areas where they may be present.

11. Do not pick up anything that is burning or

smoking such as cigarettes, matches or hot

ashes.

12. Use extra care when cleaning on stairs.

13. Do not use the vacuum without all the

filters in place.

14. This appliance is intended only for

household use. Follow all user instructions

in this manual.

WARNING: To reduce the risk of electric shock, this appliance has a

polarized plug (one blade is wider than the other). This plug will

fit in a polarized outlet only one way. If the plug does not fit fully

in the outlet, reverse the plug. If it still does not fit, contact a

qualified electrician to install the proper outlet. Do not modify

the plug in any way.

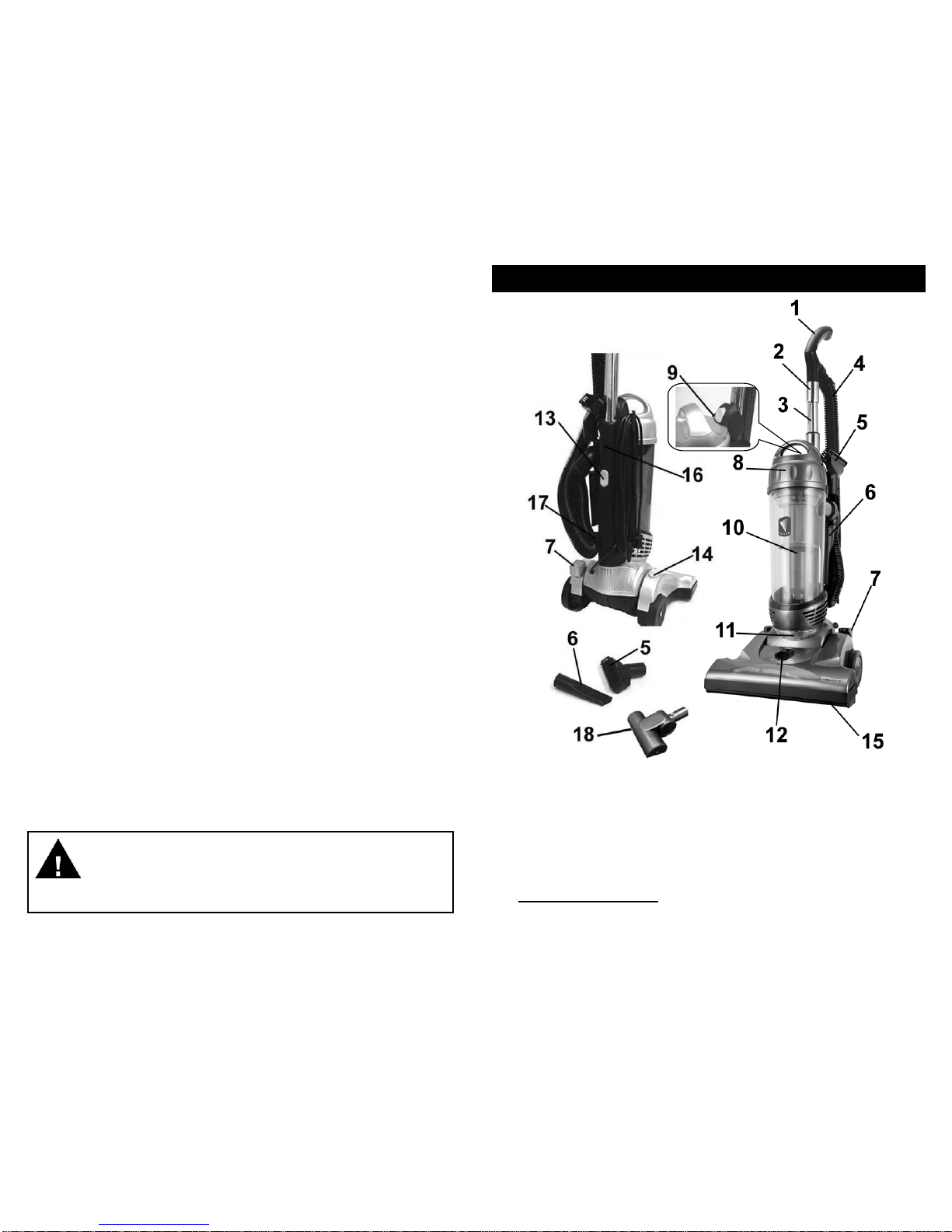

GETTING TO KNOW YOUR BAGLESS UPRIGHT VACUUM

Technical Specifications

Voltage: 120V., 60Hz.

Power: 12 Amps

1. Hand Grip

2. Hand Grip Locking Pin

3. Telescopic Tube

4. Flexible Hose

5. Upholstery Brush

6. Crevice Tool

7. Handle Release Button

8. Dust Cup Cover

9. Dust Cup Release Button

10. Dust Cup (Container)

11. Head Light

12. Carpet Height Selector

13. Telescopic Tube Release

Button

14. On/Off Button

15. Furniture Guard

16. Hose Clip

17. Hose Holder

18. Pet Hair Power Brush

*Note: Illustrations may differ from actual unit.

PRECAUTIONARY MEASURES

IMPORTANT: If the suction opening in the unit or the hose is BLOCKED, switch off

the vacuum cleaner and remove the clog before you start the unit

again.

2. Before inserting the power plug into

the wall outlet, make sure that your

hands are dry.

3. Do not vacuum liquids.

1. Do not operate the vacuum

cleaner close to heaters or

radiators.

4. Keep hair, loose clothing, fingers,

feet and all parts of body away from

openings, rotating agitator and other

moving parts.

6. Do not pick up anything that is

burning or smoking such as

cigarettes, matches or hot ashes.

7. Do not run appliance over power

cord.

5. When pulling out the power plug

from the wall outlet, pull the plug

not the power cord.

8. Do not use without dust cup

filter or filters in place.

9. Before you start vacuuming,

make sure to remove large or

sharp objects that might

damage the vacuum.

OPERATING INSTRUCTIONS

WARNING: Always remove the

power plug from the wall outlet

before assembling or removing

accessories.

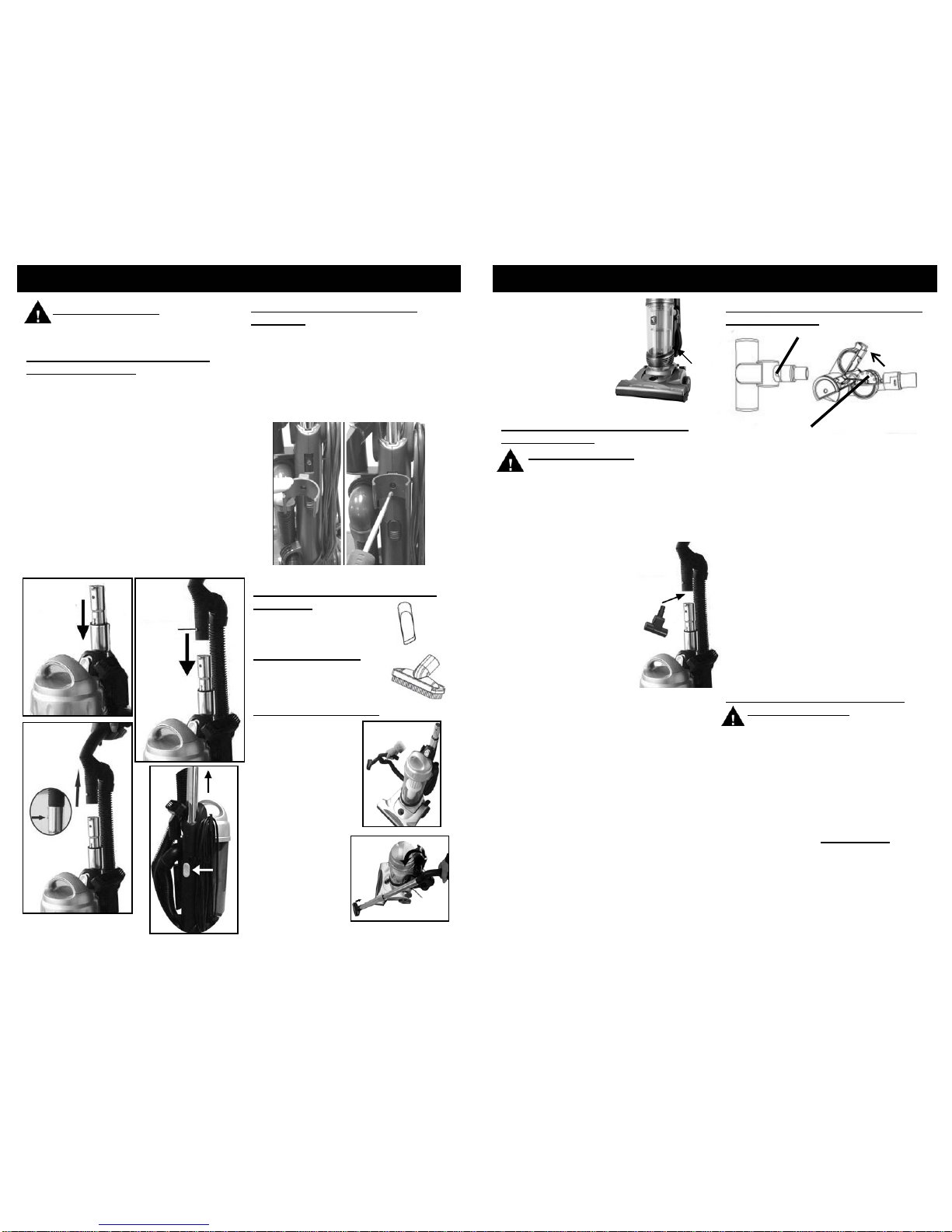

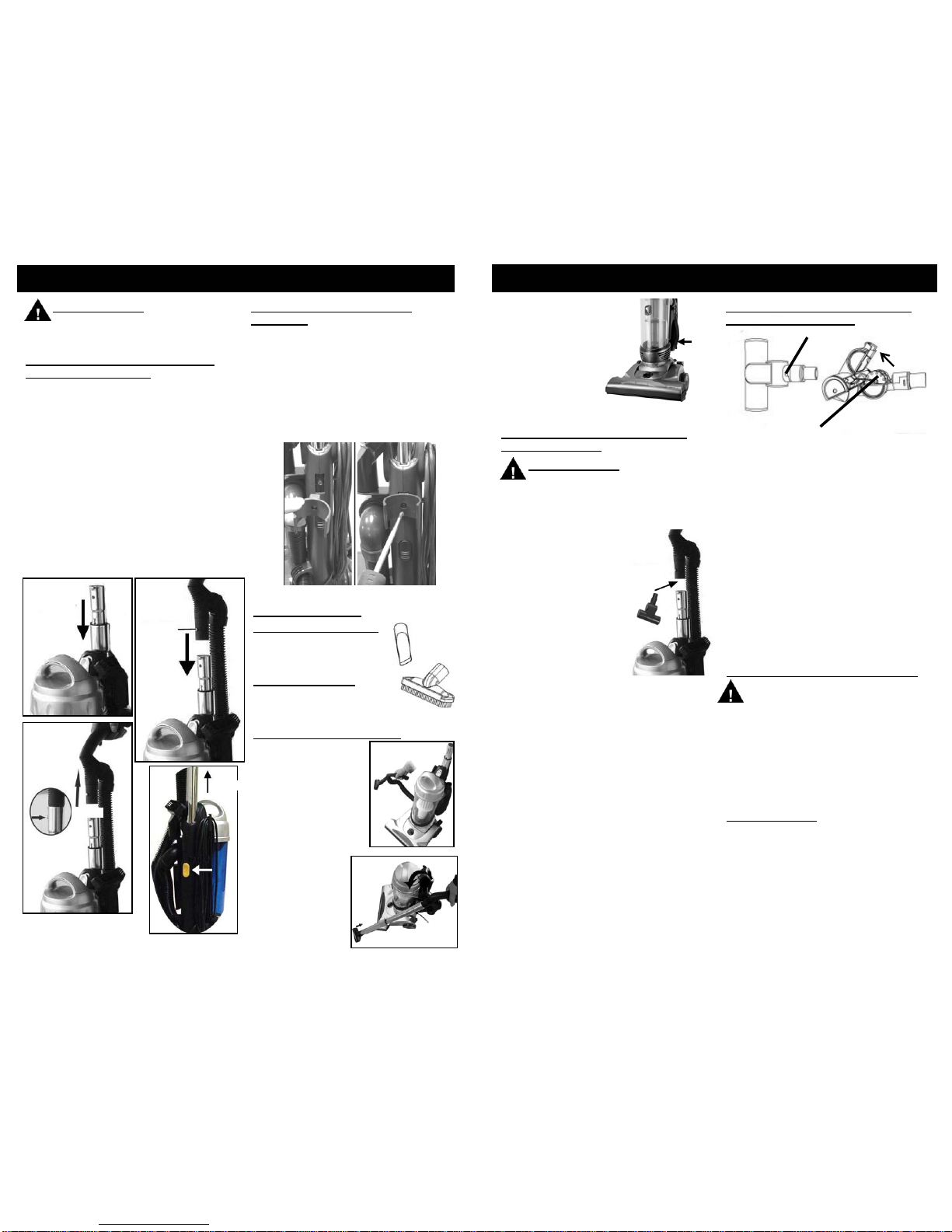

Inserting the Telescopic Tube

into the Main Unit

1. Insert the telescopic tube into the

hole on the top of the unit. Make

sure that the telescopic tube fits

correctly into the opening. (Fig. 1)

2. Insert the hand grip into the top

opening of the telescopic tube

making sure that the hand grip

locking pin is in place. (Fig. 2)

3. To remove the hand grip, press the

hand grip locking pin and pull the

hand grip up. (Fig. 3)

4. To remove the telescopic tube,

press the telescopic tube release

button which is located on the back

of the unit and lift the telescopic

tube up. (Fig. 4)

Fig. 1 Fig. 2

Fig. 3

Fig. 4

Attaching the Accessories

1. To attach the

accessories to the

hand grip, remove

the hand grip from

the unit and push

in the desired

accessory.

(Fig. 7)

2. If you wish to

attach the

accessory to

the telescopic

tube for a

longer reach,

remove the

telescopic tube

and push on

the accessory.

(Fig. 8)

Using with the Accessories

Fig. 7

Crevice Tool

For radiators, crevices,

corners, baseboards and

between cushions.

Dusting Brush

The dusting brush is used

for the furniture, venetian

blinds, books, lamp shades

and shelves.

Fig. 8

Attaching the Hose Clip

1. Using a Philips screwdriver, remove

the screw that is already attached to

the vacuum body. (Fig. 5)

2. Place the hose clip into the slot in

the back of the vacuum. (Fig. 5)

3. Using a Philips screwdriver and the

screw provided, attach the hose clip

to the vacuum. (Fig. 6)

Fig. 5 Fig. 6

OPERATING INSTRUCTIONS

WARNING: To avoid injury, keep

loose clothing, hair, fingers and all

other parts of body away from any

moving part (such as the beater brush).

Turn off the switch and unplug the

vacuum before adjusting the vacuum for

the carpet height.

The front of the vacuum cleaner has a

carpet adjustment knob that raises and

lowers the motorized power head to

match the type of carpet. With the

vacuum NOT connected to the electrical

outlet, set the adjustment to the lowest

setting for maximum cleaning. If the

vacuum is too difficult to push, move the

knob to the next highest setting until the

vacuum is comfortable to push. The

beater brush must reach the carpet for

effective cleaning.

How to Adjust for Carpet Height

Fig. 9

3. When using the

attachments, always

make sure that the hose

is inserted into the hose

holder that is located at

the bottom of the unit,

just behind the dust

cup container.

(Fig. 9) This will

keep your vacuum

from tipping over.

Using the Pet Hair Power Brush

Pet Hair

Power

Brush

Turbine

Tilt

Upwards

Locking Latch

1. Slide locking latch forward then tilt the

top housing of the brush upwards.

The top housing is hinged and will tilt

up approximately 45° only. (Fig. 11)

2. Inspect turbine wheel and air passage

for debris and/or blockage. Remove

debris if present.

3. Inspect the rotating brush for built-up

hair or string. If present, remove by

carefully cutting with scissors. Avoid

damaging or cutting the bristles.

4. Once clean, close the top cover of the

brush and slide the locking latch

toward the rear of the brush to lock.

Cleaning Pet Hair Power Brush

WARNING: Always remove the

power plug from the electrical

outlet before assembling or removing

the accessories, dust cup, filters, or

performing maintenance/

troubleshooting checks.

Fig. 11

Fig. 10

1. Remove the hand grip

from the unit and push

in the pet hair power

brush. (Fig. 10)

This can also be

used on the

telescopic

tube as with the

other accessories.

2. To remove the

pet hair power brush

from the hand grip,

pull and twist.

The efficiency of your pet hair power

brush depends on the bristle brush

rotating at high speed. Strong air suction

is needed to accomplish this. In order to

ensure that maximum air suction is

maintained, please read the following

instructions:

1. Empty the Dust Cup frequently during

use.

2. Always “TapClean” the HEPA dust

cup filter each time the dust cup is

emptied.

3. Ensure that the rotating bristle brush

is kept free of hair and string.

4. Inspect the turbine regularly to ensure

that the air passage is free of dirt and

debris.

Hose

Holder

Winding & Unwinding the

Power Cord

This vacuum cleaner

is equipped with a

convenient cord

storage feature. The

power cord winds

around the two cord

holders at the side

of the unit. The top

cord holder has a

quick cord release

feature. Turn the

cord hook to the left

or the right to

remove the power

cord. (Fig. 12) Fig. 12

Emptying the Dust Cup Container

Important: Do NOT use the vacuum

without the HEPA filter in place.

1. To remove the

dust cup

container,

press the dust

cup release

button and

remove the

dust cup

container.

(Fig. 13)

WARNING:Always unplug the

unit from electrical outlet before

opening the dust cup (container).

Fig. 13

2. To empty the dust

cup container, hold the

dust cup from the

handle over a garbage

container and press on

the trap door release

button that is on the

back side of the dust

cup container to

release the dust cup

bottom. (Fig. 14)

Fig. 14

Fig. 16

OPERATING INSTRUCTIONS

Fig. 17

WARNING: After each use -

always remove the filter

assembly, then vigorously “TapClean”

the HEPA filter and clean the debris

screen until no more dust can be

removed.

Important, Please Note: The

Rinseable “TapClean” HEPA dust cup

filter will stop most of the tiniest dust

particles from re-entering the air you

breathe. Because of this incredible

filtration performance, the HEPA dust

cup filter will quickly accumulate many

fine dust particles inside the white filter

folds that are difficult to see but which

will eventually block or reduce your

suction power - if not cleaned properly.

Clean the HEPA filter after each use

as described in this section.

1. To remove the HEPA

filter, remove the dust

cup container from

the unit.

2. To remove the dust

cup cover, hold the

dust cup container by

the handle, turn

counter clockwise

and lift the dust cup

cover off. (Fig. 15)

3. Remove the HEPA

Rinseable "Tap

Clean" filter from the

dust cup. (Fig. 16)

4. Vigorously "Tap

Clean" the HEPA

dust cup filter on a

hard surface until no

more dust is

observed falling

out. (Fig. 17)

Cleaning the HEPA Dust Cup Filter

Fig. 15

Fig. 19

5. The HEPA filter may

also be washed by

running it under

the tap allowing

the water to run on

the dirty side.

(Fig. 18) We

recommend

washing it once a

month or when

suction appears reduced. Always

allow 24 hours for air drying before

replacing into the vacuum.

Please Note: The white material in the

HEPA filter will discolor over time - This is

NORMAL and will NOT affect the

performance of the filter.

Fig. 18

WARNING:Never over fill the

dust cup - remove dirt and clean

the HEPA dust cup filter and debris

screen each time the dust cup is

emptied during prolonged usage or you

will risk motor damage.

OPERATING INSTRUCTIONS

Pre-

Motor

Filter

Cover

Fig. 20

Fig. 21

5. To clean the pre-motor filters, rinse

in lukewarm water and let air dry

completely for 24 hours. Do not use

a washing machine to rinse the

filters. Do not use a hair dryer to

dry them. Air dry only.

Never operate the

vacuum cleaner without

all filters in place.

6. We recommend washing

the pre-motor filters when

you are washing your

HEPA filter. (Fig. 21)

Cleaning the Pre-Motor Filters

1. Underneath the dust cup container,

are two pre-motor filters. (Fig. 20)

2. One is small and it fits into the air inlet

pipe.

3. To remove, just lift out.

4. To remove the second pre-motor

filter, twist the pre-motor filter cover,

lift the cover out and remove the

second pre-motor filter. (Fig. 20)

Cleaning the HEPA Filter Frame

1. Before replacing the

HEPA filter in the

HEPA filter frame,

you should rinse

the frame in lukewarm

water by just running it

under the tap to

remove any dust that is adhering

to the frame. (Fig. 19) Do NOT

place in dishwasher.

2. Make sure that the filter frame is

completely dry before replacing into

the dust cup. Always air dry for 24

hours.

Motor Thermostat

Important: This unit is equipped

with a motor protective thermostat. If for

some reason the vacuum cleaner should

overheat, the thermostat will

automatically turn the unit off. Should

this occur:

• Push the On/Off button once.

• Disconnect the plug from the power

source.

• Check the source of overheating

problem. (i.e. clogged hose or dirty

filter)

• If clogged hose or dirty filter is found,

unclog the hose and replace the

filter.

• Wait at least 45 minutes before

attempting to reuse the vacuum.

• After unit has cooled down for 45

minutes, plug in the cleaner and push

the On/Off button. The vacuum

should start again.

• If the vacuum still does not start,

contact customer service at

1 (800) 275-9251.

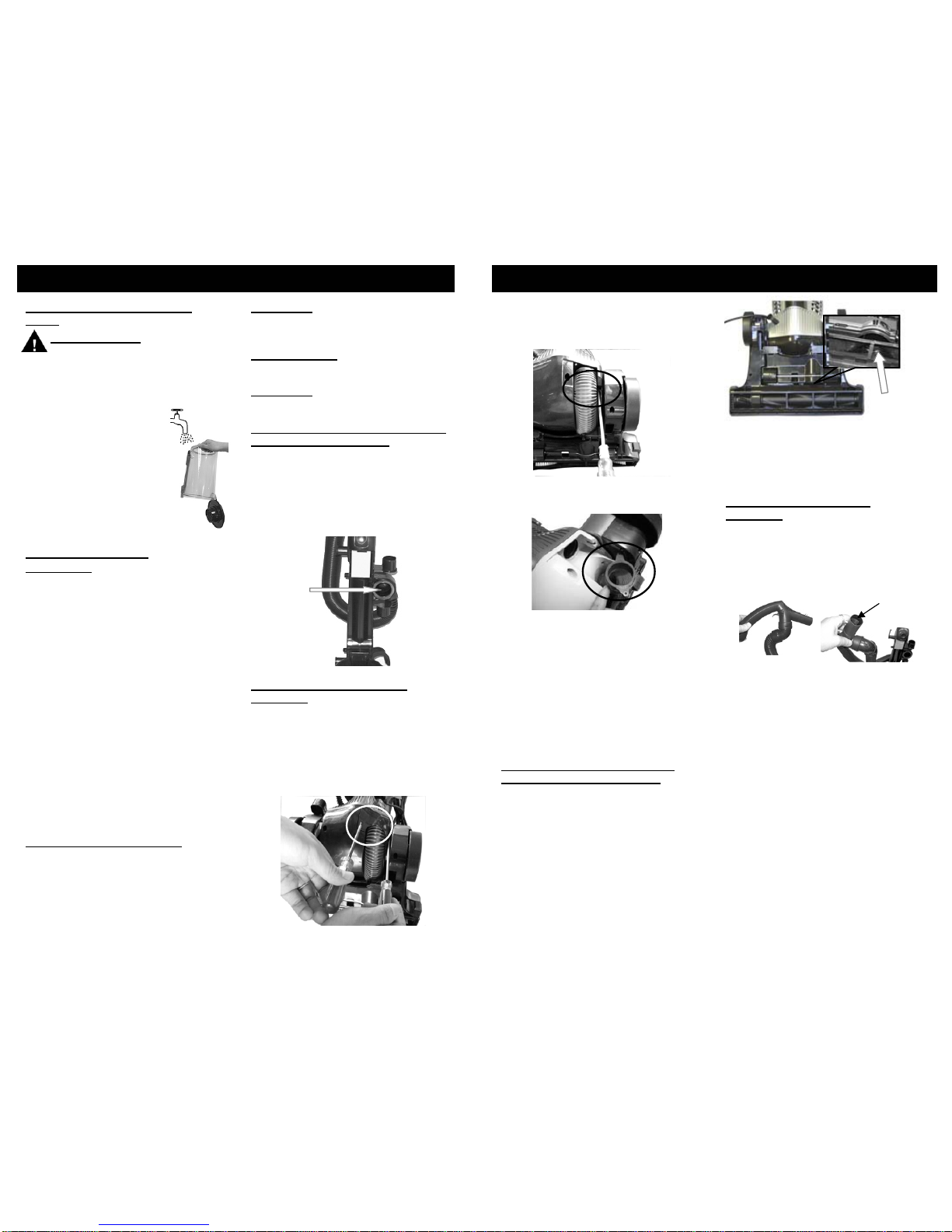

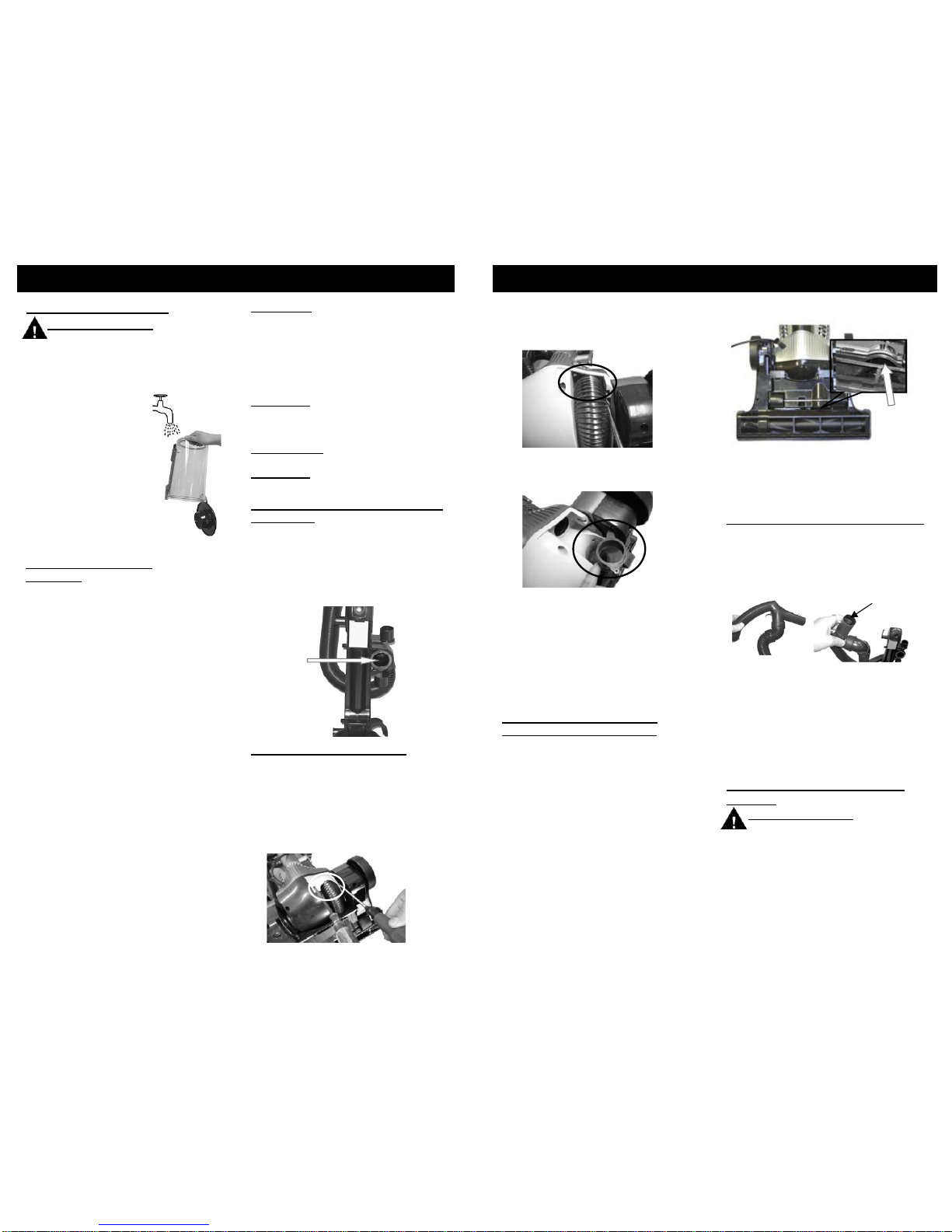

OPERATING INSTRUCTIONS

• The dust cup container

can be washed in

lukewarm water.

• Do not use strong

detergents.

• Ensure that the dust

cup container is fully

dry before putting back

on the vacuum cleaner.

(Fig. 22) Do not wash in

dishwasher. Fig. 22

Cleaning the Dust Cup

WARNING: To reduce the risk of

electric shock, the power cord must be

disconnected before removing the dust cup,

HEPA filter,changing the filters or

performing maintenance/trouble shooting

checks.

Clearing Blockages

Occasionally the vacuum may become

blocked by a build up of debris which will

require cleaning. To reduce the risk of

electric shock, the power cord must be

disconnected before clearing a blockage

or performing maintenance/trouble

shooting checks.

Important: Damages caused while

clearing or attempting to clear blockages

are not covered under your product’s

limited warranty.

Dust Cup

Air Duct

Fig. 23

Clearing the Dust Cup Air Duct

1. Unplug the vacuum.

2. Check fullness of the dust cup, if full,

remove and empty the dust cup.

3. Check the air duct behind the dust

cup for any blockage. (Fig. 23)

CAUTION: Beware of sharp objects

when clearing blockages.

Important: Replace parts of the

vacuum securely before continuing to

use.

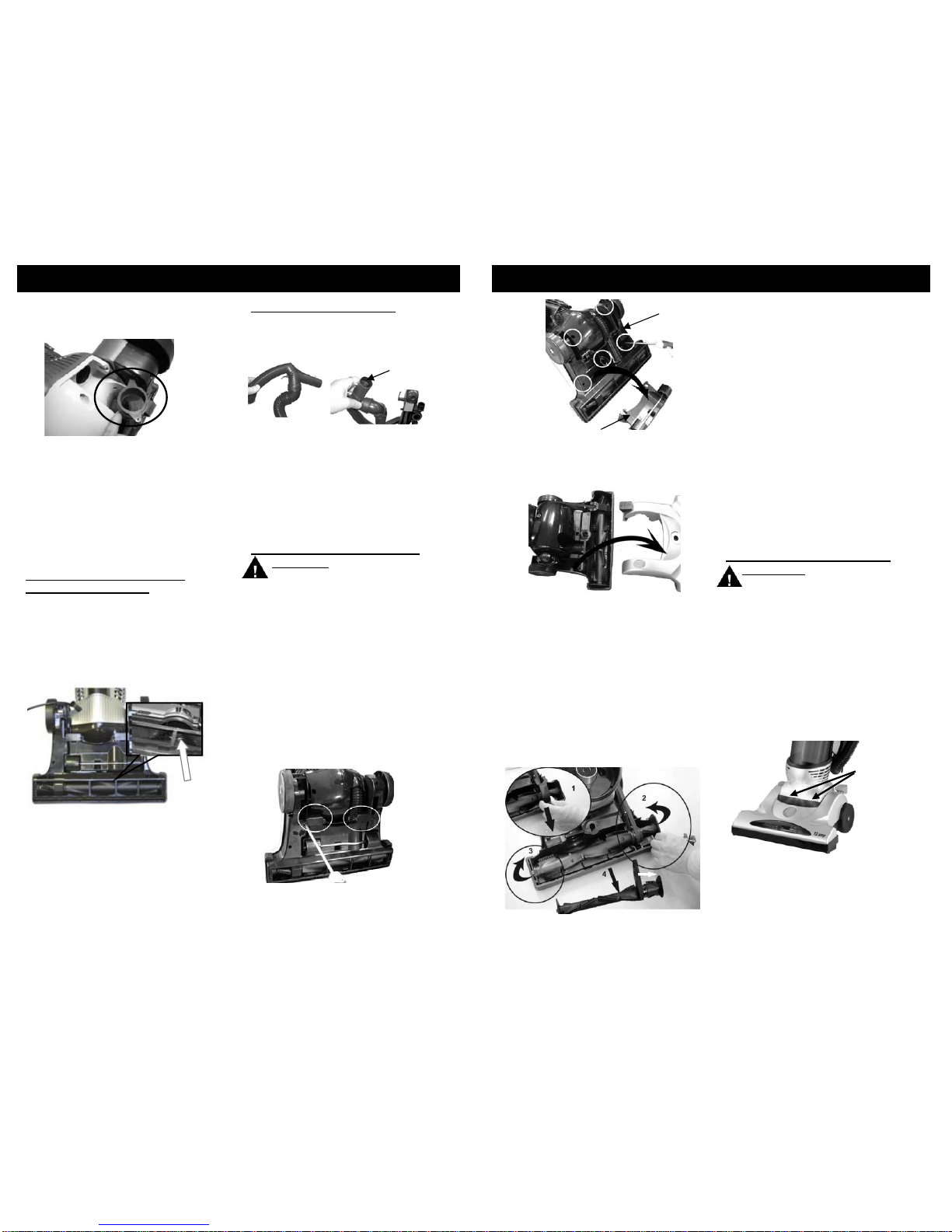

Clearing the Nozzle Hose

To clear a blockage in the nozzle hose:

1. Unplug the vacuum, lock it in the

upright position and lay it flat on

the floor.

2. Using a Philips screwdriver, remove

the two (2) screws from the access

port. (Fig. 24)

3. Remove the access port cover.

4. Using the Philips screwdriver again,

remove the two (2) screws that hold

down the nozzle hose. (Fig. 25)

Fig. 24

Fig. 25

OPERATING INSTRUCTIONS

Clearing the Hose Handle

If the suction is still reduced, check the

hose handle for blockages.

1. Unplug the unit and remove hose

handle to check for any blockage.

2. Clear the blockage from the opening

of the hose handle. (Fig. 28) Never

insert sharp objects into an opening to

clear.

3. Verify that extension tube is clear by

holding it up to the light to see if there

is any debris blocking the extension

tube.

4. Plug in unit and resume vacuuming.

Clear

Blockage

Fig. 28

Fig. 29

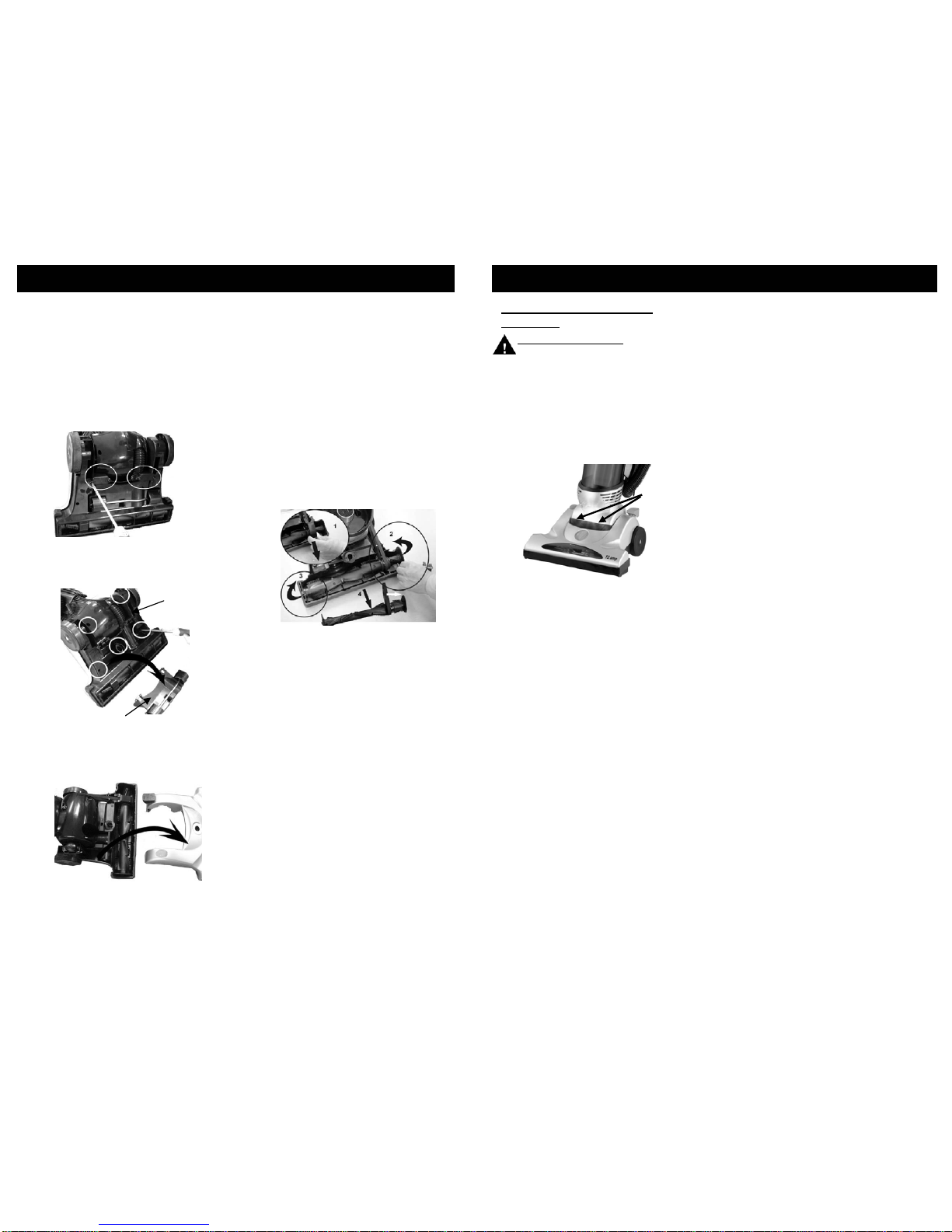

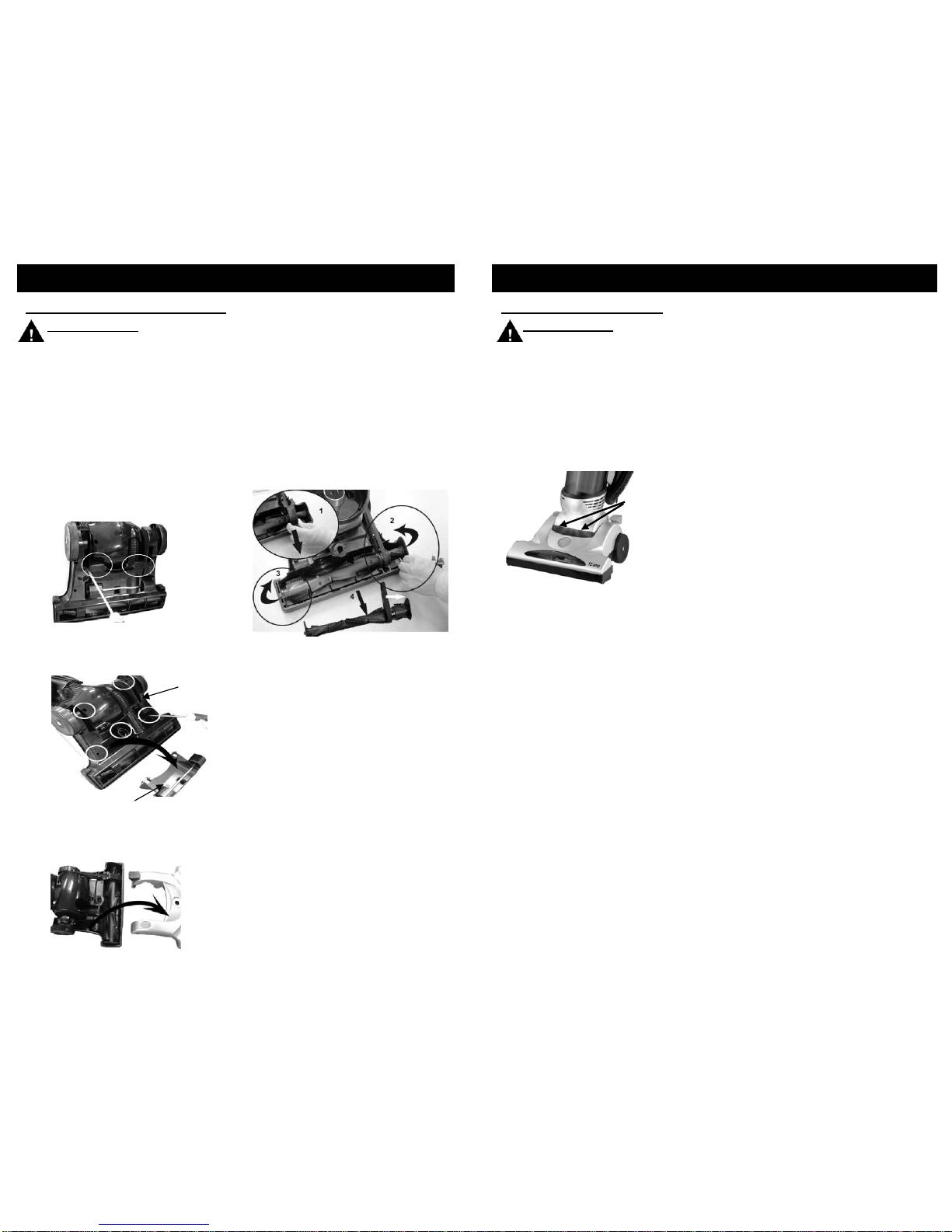

Cleaning & Changing the Belt

WARNING: To reduce the risk of

electric shock, the power cord must

be disconnected before removing the

dust cup, HEPA filter,changing the filters

or performing maintenance/trouble

shooting checks.

Occasionally the power nozzle drive belt

will require changing, the frequency will

depend upon the amount of use your

vacuum sees.

1. Turn the vacuum "Off" and unplug

from power supply.

2. Turn the vacuum upside down on a

flat level surface.

3. Using a Philips screw driver,

remove the four (4) screws that

attach the base plate to the lower

plate. (Fig. 29)

4. After you have removed the base

plate, remove the remaining five (5)

screws from the lower plate using a

Philips screw driver. (Fig. 30)

5. Take out the nozzle hose connector

and check to see if there is a clog in

the nozzle hose. (Fig. 26)

Fig. 26

6. Clear any blockage from this

opening. Never insert sharp objects

into the opening to clean.

7. Replace the nozzle hose connector

back into the unit and using the

Philips screwdriver, screw it back into

place.

8. Replace the access port cover and

screw it back into place.

9. Plug the unit in and continue

vacuuming.

Clearing the Intake Opening

Behind the Brush Bar

There is an intake opening behind the

brush bar underneath the unit where

debris may collect, reducing suction. To

clear this opening:

1. Unplug the unit and lay the vacuum

on its side.

2. Check to see if there is a clog just

behind the brush bar. (Fig. 27)

Intake Opening

Fig. 27

3. Clear the blockage from this opening.

Never insert sharp objects into the

opening to clean.

4. Plug unit in and continue vacuuming.

Notches

Fig. 33

12. Insert the right side of the brush

bar in first by placing the end cap

down into the slot and then do the

same with the left side. Press

firmly to make sure that each end

is completely inserted.

13. Check to make sure that the belt is

centered on the agitator pulley and

that the brush bar turns.

14. Replace the belt cover.

15. Replace the power head cover

and turn the unit over carefully.

16. Replace the lower plate, screwing

in the four (4) outer screws first.

17. When screwing in the center

screw, hold the carpet height

adjustment knob from the outside

and screw in the last screw.

18. Once the lower plate is attached,

replace the base plate with the

four (4) screws.

5. Replace the new bulb by pushing

it in.

6. Replace the head light lens by

pushing it in so that it snaps back in

place.

Changing the Headlight Bulb

WARNING:To reduce the risk of

electric shock, the power cord must

be disconnected before removing the

dust cup, HEPA filter, changing the filters

or performing maintenance/trouble

shooting checks.

1. Turn unit “Off” and unplug from wall

outlet.

2. With a flat head screw driver, snap

off the lens cover by pressing down

on the two notches on the lens

cover. (Fig. 33)

3. Lift off the head light lens.

4. Remove the light bulb by pulling it

out carefully.

OPERATING INSTRUCTIONS

6. Remove the belt cover (Fig. 32, #1)

7. Lift the right side of the brush bar first

and then lift the left hand side.

(Fig. 32 #2, #3)

8. Remove the brush bar from the power

head. (Fig. 32, #4)

9. Carefully remove any belt residue that

may exist in the belt area before

replacing with a new belt.

10.Remove the worn or broken belt from

the motor drive shaft.

11.Loop the new belt first over the motor

drive shaft and then over the agitator

pulley.

Fig. 32

5. With the unit still lying down, turn the

unit over and lift the power head

cover starting from the back of the

power head. (Fig. 31)

Fig. 31

Base Plate

Lower Plate

Fig. 30

PROBLEM POSSIBLE CAUSE POSSIBLE SOLUTION

Cleaner Won’t

Run

1. Not properly plugged into

wall outlet.

2. No electricity in wall outlet.

3. On/Off switch not turned on.

4. Motor thermostat tripped.

5. Blown fuse/tripped breaker.

1. Plug in firmly.

2. Check fuse or breaker.

3. Push on/off switch to “On” position.

4. Reset motor thermostat.

5. Reset circuit breaker or replace fuse.

Cleaner Won't

Pick Up

1. Full or clogged dust cup.

2. Wrong carpet height

setting.

3. Clogged nozzle.

4. Clogged dust inlet port.

5. Clogged hose.

6. Broken belt.

7. Hose not inserted fully.

8. Dirty filters.

9. HEPAfilter needs cleaning

or replacing.

10. HEPA filter frame needs

cleaning.

1. Clean dust cup.

2. Adjust setting.

3. Remove obstruction.

4. Remove power head cover and

remove obstruction.

5. Remove obstruction.

6. Replace belt.

7. Push hose in securely.

8. Clean / change filters.

9. Clean or replace HEPA filter.

10. Clean HEPA filter frame.

Cleaner Picks

Up Moveable

Rugs Or

Pushes Too

Hard

1. Wrong carpet height

setting. 1. Adjust setting.

Agitator Does

Not Turn 1. Broken belt.

2. Belt installed incorrectly.

1. Replace belt.

2. Check belt changing and agitator

cleaning.

Pet Hair Power

Brush Does Not

Rotate Or

Rotates Slowly

1. Rotating brush, turbine or

elbow obstructed.

2. Belt broken.

3. Hose obstructed.

4. HEPA filter clogged.

1. Clear obstructions.

2. Replace belt.

3. Clear obstruction.

4. Clean HEPA filter.

Air Flow

Restricted With

Attachment Use

1. Attachment use restricts air

flow.

2. New carpet debris clogging

air path.

1. Clean attachment.

2. Remove obstruction.

PROBLEM SOLVING

This appliance was inspected thoroughly and was in good operating condition when it

was shipped from the factory. If a minor problem occurs, it usually can be solved quite

easily when the cause is found. Therefore, this checklist is provided for your

convenience.

TO ORDER REPLACEMENT ACCESSORIES

for Model FM1310PC

Please Note:

The pre-motor filters are washable. They should however be replaced

every three (3) months to ensure peak performance of your vacuum.

The HEPA dust cup filter may be washed. It should however, be replaced

every three (3) to six (6) months, depending on the amount of use, to

ensure peak performance of your vacuum. We recommend washing it

once a month or when suction appears to be reduced. To wash your

HEPA dust cup filter, hold filter cartridge by frame flange and rinse under a

tap until all observable dirt has been removed. Some discoloration of the

HEPA filter material may occur, this is normal and will not affect the filter's

performance. When finished, shake off excess water. Do NOT wash in

dishwasher.

It is important that when you wash the HEPA dust cup filter, filter frame, or

the pre-motor filters, you allow them to air dry COMPLETELY before using

again. We recommend 24 hours to air dry. DO NOT DRY IN DRYER.

Important:

Make sure that ALL washable Filters and Filter Frame are completely dry

before inserting back in the vacuum.

Call: 1 (800) 275-9251

Monday to Friday 8:30 A.M. - 5:00 P.M. Eastern Standard Time

visit our website: www.fantom.com

FOR TECHNICAL SUPPORT

for Model FM1310PC

Call: 1 (800) 275-9251

Monday to Friday 8:30 A.M. - 5:00 P.M. Eastern Standard Time

TO ORDER REPLACEMENT SUPPLIES

XFH1310HEPA Filter

1121FPReplacement Bulbs, set of 2

XFB1310Replacement Belts, set of 2

1042FPPre-motor Filters, set of 3

PART #

ITEM

Printed in China

ONE (1) YEAR LIMITED WARRANTY

FANTOM warrants this product to be free from defects in material and workmanship for a period of

one (1) year from the date of the original purchase, when utilized for normal household use,

subject to the following conditions, exclusions and exceptions.

If your appliance fails to operate properly while in use under normal household conditions within

the warranty period, return the complete appliance and accessories. For Customer Service

support, call 1 (800) 275-9251 or visit our website www.fantom.com.

If the appliance is found to be defective in material or workmanship, FANTOM will repair or

replace it free of charge. Proof of purchase date and $ 16.95 to cover the cost of return shipping

and handling must be included. *

Non-durable parts including, without limitation, filters, brushes and electrical parts which normally

require replacement are specifically excluded from warranty.

The liability of FANTOM is limited solely to the cost of the repair or replacement of the unit at our

option. This warranty does not cover normal wear of parts and does not apply to any unit that has

been tampered with or used for commercial purposes. This limited warranty does not cover

damage caused by misuse, abuse, negligent handling or damage due to faulty packaging or

mishandling in transit. This warranty does not cover damage or defects caused by or resulting

from damages from shipping or repairs, service or alterations to the product or any of its parts,

which have been performed by a repair person not authorized by FANTOM.

This warranty is extended to the original purchaser of the unit and excludes all other legal and/or

conventional warranties. The responsibility of FANTOM if any, is limited to the specific obligations

expressly assumed by it under the terms of the limited warranty. In no event is FANTOM liable for

incidental or consequential damages of any nature whatsoever. Some states do not permit the

exclusion or limitation of incidental or consequential damages, so the above may not apply to you.

This warranty gives you specific legal rights, and you may also have other rights which vary from

state to state or province to province.

*Important: Carefully pack item to avoid damage in shipping. Be sure to include

proof of purchase date and to attach tag to item before packing with your name,

complete address and phone number with a note giving purchase information,

model number and what you believe is the problem with item. We recommend

you insure the package (as damage in shipping is not covered by your warranty).

Mark the outside of your package “ATTENTION CUSTOMER SERVICE”. We are

constantly striving to improve our products, therefore the specifications

contained herein are subject to change without notice.

-----------------------------------------------------------------------------------

FOR CANADIAN CONSUMERS ONLY

OWNERSHIP REGISTRATION CARD

Please fill out and mail the product registration card within ten (10) days of purchase. The registration will enable

us to contact you in the unlikely event of a product safety notification. By returning this card you acknowledge to

have read and understood the instructions for use, and warnings set forth in the accompanying instructions.

Canada:FANTOM,4400 Bois Franc, St. Laurent, QC, H4S 1A7

______________________________________________________________________

Appliance model

______________________________________________________________________

Date purchased Name of store

______________________________________________________________________

Owner's name

______________________________________________________________________

Address City Prov. Postal Code

Model

FM1310PC

Model FM1310PC

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

CONSERVE ESTAS INSTRUCCIONES

Para Uso Doméstico Solamente

14 Rev. 06/08

Al usar su Aspiradora Vertical Sin Bolsa, siempre debe seguir precauciones básicas

de seguridad, incluyendo las siguientes:

ADVERTENCIA: Para reducir el riesgo de una descarga eléctrica, este artefacto

posee un enchufe polarizado (una pata es más ancha que la otra). Este enchufe

entra completamente en un tomacorriente polarizado en una sola posición. De no ser

así, inviértalo, y si aún así no entra completamente, llame a un electricista calificado

para que instale un tomacorriente apropiado. No intente modificar el enchufe de

ninguna manera.

Para reducir el riesgo de incendio,

descarga eléctrica o daños personales:

• No deje la aspiradora enchufada cuando

esté desatendida. Desenchúfela cuando

no la utilice o antes de realizarle algún

servicio.

• No permita que se utilice como un juguete.

Debe tener mucho cuidado al ser utilizado

por o cerca de niños, mascotas o plantas.

• Utilícelo solamente como se indica en este

manual. Use únicamente los accesorios

recomendados por el fabricante.

• No tire del cable, no lo utilice como manija,

no lo apriete con una puerta, o tire del

cable a través de esquinas o bordes

filosos. Mantenga el cable alejado de

superficies calientes.

• Use únicamente cables de extensión

aprobados por UL o cUL para 15 amperes.

Los cables de menor capacidad pueden

recalentarse. Tenga cuidado al colocar el

cable para que nadie lo tironee o se

tropiece con él.

• Apague todos los controles que

correspondan antes de desenchufarlo del

tomacorriente.

•No toque el enchufe o la aspiradora con las

manos húmedas o la utilice descalzo.

• No introduzca ningún objeto en las ranuras.

No la use con alguna abertura obstruida.

Manténgala sin tierra, pelusa, cabellos o

cualquier otra cosa que pueda reducir la

circulación de aire.

• Siempre guarde su artefacto en el interior

en un lugar frío y seco.

• Mantenga el área de trabajo bien

iluminada.

• Mantenga el extremo de la manguera,

tubos y otras aberturas alejados de su cara

y de su cuerpo.

• Utilícela solamente en superficies secas.

• El uso de un voltaje incorrecto puede dañar

el motor y posiblemente lesionar al usuario.

El voltaje correcto está impreso en la

etiqueta del producto.

1. Lea completamente las instrucciones antes

de utilizarla.

2. Use el aparato únicamente en las

aplicaciones para las que fue diseñado.

3. Para evitar el riesgo de descarga eléctrica,

no sumerja ninguna parte del sistema en

agua o ningún otro líquido.

4. Nunca tire del cable para desenchufarlo,

agárrelo y tire del enchufe.

5. No deje que el cable entre en contacto con

superficies calientes.

6. No pase el artefacto por encima del cable de

alimentación.

7. No use el sistema con un cable o enchufe

dañado, o si el artefacto o cualquiera de sus

partes se ha caído o dañado. Para evitar el

riesgo de descarga eléctrica, no desarme o

intente reparar la aspiradora. Retorne la

aspiradora a FANTOM (ver garantía) para

que sea examinada y reparada. El armado

o reparación incorrecta puede crear riesgo de

descarga eléctrica o heridas a personas al

utilizar la aspiradora.

8. Tenga mucho cuidado al utilizar cualquier

aparato eléctrico cerca de niños. No deje el

sistema desatendido mientras esté

enchufado.

9. Mantenga el cabello, la ropa suelta, los

dedos y toda parte del cuerpo alejados de

las aberturas y de las partes móviles.

10. No utilizar para recoger líquidos inflamables

o combustibles como gasolina ni usar en

áreas donde puedan estar presentes.

11. No recoja nada que se esté quemando o

echando humo, como cigarrillos, fósforos, o

cenizas calientes.

12. Tenga especial cuidado al limpiar escaleras.

13. No use la aspiradora sin tener todos sus

filtros colocados en su lugar.

14. Este artefacto eléctrico es para uso

domiciliario solamente. Siga todas las

instrucciones de este manual.

Especificaciones Técnicas

Voltaje: 120V, 60Hz

Potencia: 12 Amperes

*Nota: El dibujo puede no ser igual al producto real.

1. Mango

2. Clavija para Trabar el Mango

3. Tubo Telescópico

4. Manguera Flexible

5. Cabezal para Tapizados

6. Cabezal para Ranuras

7. Botón para Destrabar el Mango

8. Tapa del Recipiente de la Tierra

9. Botón para Destrabar el Recipiente

de la Tierra

10. Recipiente para tierra

11. Luz Frontal

12. Selector de Altura de la Alfombra

13. Botón para Destrabar el Tubo

Telescópico

14. Botón de Encendido/Apagado

15. Banda Protectora de Muebles

16. Gancho de la Manguera

17. Soporte para la Manguera

18. Cepillo de Potencia para Pelo

de Mascotas

COMPONENTES DE SU ASPIRADORA VERTICAL SIN BOLSA MEDIDAS DE PRECAUCIÓN

IMPORTANTE:Si la abertura de succión o la manguera de la unidad SE TAPAN,

apague la aspiradora y destápelos antes de encender nuevamente la unidad.

2. Antes de enchufar el cable en un

tomacorriente, asegúrese de tener las

manos secas.

3. No aspirar líquidos.

1. No use la aspiradora cerca de

calefactores o radiadores.

4. Mantenga el cabello, la ropa suelta,

los dedos y toda parte del cuerpo

alejados de las aberturas y de las

partes móviles.

6. No recoja nada que se esté

quemando o echando humo,

como cigarrillos, fósforos, o

cenizas calientes.

7. No pase el artefacto por encima

del cable de alimentación.

5. Al desenchufar el cable del

tomacorriente, tire del enchufe,

no del cable.

8. No lo use sin el recipiente para

la tierra o los filtros instalados

en su lugar.

9. Antes de empezar a usar la

aspiradora, asegúrese de

quitar los objetos grandes o

filosos que podrían dañar la

aspiradora.

Fig. 1 Fig. 2

Fig. 3

Fig. 4

Tubo

Telescópico Clavija para

Trabar el

Mango

Presione

Levante

Instalación de Accesorios

1. Para colocar los

accesorios en el

mango, quite el

mango de la

unidad y colóquele

el accesorio

deseado. (Fig. 7)

2. Si desea colocar

el accesorio en el

tubo telescópico

para un mayor

alcance,

quite el tubo

telescópico y

colóquele

el accesorio.

(Fig. 8)

INSTRUCCIONES DE USO

ADVERTENCIA:Siempre

desenchufe el cable de alimentación

del tomacorriente antes de instalar o quitar

accesorios.

Instalación del Tubo Telescópico

en la Unidad Principal

1. Coloque el tubo telescópico en el

orificio de arriba de la unidad.

Asegúrese de que entre

correctamente en el orificio. (Fig. 1)

2. Coloque el mango en el orificio

superior del tubo telescópico

asegurándose de que la clavija para

trabar el mango esté en su lugar.

(Fig. 2)

3. Para quitar el mango, presione la

clavija para trabar el mango y tire del

mango hacia arriba. (Fig. 3)

4. Para quitar el tubo telescópico,

presione el botón para destrabar el

mango ubicado en la parte posterior

de la unidad y levante el tubo

telescópico. (Fig. 4)

Uso de Accesorios

Fig. 7

Cabezal para Ranuras

Para radiadores, ranuras,

esquinas, zócalos y entre

almohadones.

Cepillo Limpiador

El cepillo se usa en muebles,

persianas venecianas, libros,

pantallas de lámparas y estanterías.

Fig. 8

Instalación del Gancho de la

Manguera

1. Quite el tornillo que viene colocado

en el cuerpo de la aspiradora con

un destornillador Philips. (Fig. 5)

2. Coloque el gancho de la manguera

en la ranura de la parte posterior de

la aspiradora. (Fig. 5)

3. Fije el gancho de la manguera a la

aspiradora con un destornillador

Philips y el tornillo suministrado.

(Fig. 6)

Fig. 5 Fig. 6

1. Quite el mango de la

unidad e inserte el

cepillo impulsado

a aire. (Fig. 10)

Esta también

puede usarse

en el tubo

telecopio y con los

otros accesorios.

2. Para quitar el

cepillo de potencia

para pelo de mascotas,

tire y gírelo.

La eficiencia de su cepillo de potencia

para pelo de mascotas se basa en el

cepillo rotando a alta velocidad. Para

lograrlo se necesita una poderosa

succión de aire. Para asegurar que se

mantenga la máxima succión de aire, lea

las siguientes instrucciones:

1. Vacíe frecuentemente el recipiente de

la tierra.

2. Lave el filtro HEPA cada vez que

vacíe el recipiente de la tierra.

3. Asegúrese que el cepillo giratorio

esté libre de cabellos e hilos.

4. Inspeccione a menudo la turbina para

asegurarse de que el conducto del

aire esté libre de tierra y deshechos.

INSTRUCCIONES DE USO

Fig. 9

3. Al usar los accesorios,

siempre verifique que la

manguera esté insertada

en su soporte ubicado

en la base de la unidad,

detrás del recipiente

para la tierra.

(Fig. 9) esto

evitará que su

aspiradora se caiga.

Uso del Cepillo de Potencia para

Pelo de Mascotas

ADVERTENCIA: Para evitar el

riesgo de una descarga eléctrica,

desenchufe la unidad antes de quitar el

recipiente de la tierra, el filtro HEPA,

cambiar los filtros o al efectuar

mantenimiento o localización de fallas.

Cepillo de

Potencia

para Pelo de

Mascotas

Fig. 10 ADVERTENCIA: Para evitar

daños, mantenga el cabello, la ropa

suelta, los dedos y toda parte del cuerpo

alejados de las partes móviles (como el

cepillo giratorio). Apague y desenchufe

la aspiradora antes de ajustarle la altura

de la alfombra.

Hay una perilla de ajuste en el frente de

la aspiradora para elevar o bajar el

cabezal motorizado de acuerdo al tipo de

alfombra. Con la aspiradora

DESENCHUFADA, mueva el ajuste a la

posición más baja para máxima limpieza.

Si la aspiradora es muy difícil de mover,

aumente la altura a la siguiente posición

hasta que la aspiradora sea fácil de

mover. El cepillo giratorio debe alcanzar

la alfombra para que limpie

correctamente.

Ajuste de la Altura de la Alfombra

1. Deslice la palanca de traba hacia

delante luego levante la cubierta

superior hacia arriba. La cubierta

superior tiene una bisagra y se

levantará solo unos 45°

aproximadamente. (Fig. 11)

2. Revise que la turbina y el conducto

del aire no tengan deshechos o estén

bloqueados. Quite cualquier

deshecho que encuentre.

3. Revise que el cepillo giratorio no

haya acumulado cabellos o hilos. Si

existen, quítelos cortándolos

cuidadosamente con una tijera. No

dañe o corte las cerdas del cepillo.

4. Una vez limpio, cierre la cubierta

superior del cepillo y deslice la

palanca de traba hacia atrás para

trabar la cubierta.

Turbina

Mover hacia

Arriba

Palanca de Traba

Fig. 11

Limpieza del Cepillo de Potencia

para Pelo de Mascotas

Soporte

para la

Manguera

INSTRUCCIONES DE USO

Fig. 12

Vaciado del Recipiente de la

Tierra

ADVERTENCIA:Siempre

desenchufe la unidad antes de abrir

el recipiente de la tierra.

Importante:NO use la aspiradora sin

tener el filtro HEPA en su lugar.

1. Para quitar el

recipiente de

la tierra,

presione el

botón para

destrabarlo

y quite el

recipiente.

(Fig. 13)

2. Para vaciarlo,

sostenga el

recipiente por la

manija sobre un

cesto de basura y

presione el botón

de la parte de atrás

para destrabarle la

parte de abajo.

(Fig. 14)

Fig. 14

Fig. 13

Fig. 16

Fig. 17

ADVERTENCIA:Luego de

cada uso – siempre quite

conjunto del Filtro, luego limpie a fondo

el Filtro HEPA “TapClean” y limpie el

Filtro de Desechos hasta que no tenga

más tierra.

Importante, Observación: El filtro

enjuagable HEPA “TapClean” del

recipiente de la tierra detendrá la mayoría

de las partículas más finas de tierra para

que no vuelvan al aire que respira. Debido

a esta increíble capacidad de filtración, el

Filtro HEPA del recipiente de tierra

acumulará rápidamente muchas partículas

pequeñas de tierra dentro de los dobleces

que son difíciles de ver pero que

eventualmente bloquearán o reducirán la

potencia de succión si no se lo limpia

correctamente. Limpie el Filtro HEPA

luego de cada uso como se describe en

esta sección.

Limpieza del Filtro HEPA del

Recipiente de la Tierra

1. Para quitar el filtro

HEPA, quite el

recipiente de la tierra

de la unidad.

2. Para quitar la tapa del

recipiente de la tierra,

sostenga el recipiente

de la tierra desde el

mango, gírelo en

sentido contra horario

y quítele la tapa.

(Fig. 15)

3. Quite el filtro

enjuagadle HEPA

“TapClean” del

recipiente de la tierra.

(Fig. 16)

4. Sacuda fuertemente el

filtro HEPA “TapClean”

sobre una superficie

dura hasta que no

salga más tierra.

(Fig. 17)

Fig. 15

Enrollado y desenrollado del

cable de alimentación

Esta aspiradora está

equipada con una

forma conveniente

de guardar el cable.

El cable se enrolla

en los dos soportes

del costado de la

unidad. El soporte

superior tiene puede

liberar rápidamente el

cable. Gire el soporte

hacia la derecha o la

izquierda para quitar

el cable. (Fig. 12) ADVERTENCIA:Siempre vacíe el

recipiente de la tierra y limpie el filtro

HEPA y el filtro de deshechos luego de

cada uso y durante usos prolongados.

Nunca permita que el recipiente de la

tierra se llene demasiado – quite la tierra

y limpie el filtro HEPA y el filtro de

deshechos cada vez que vacíe el

recipiente de la tierra durante usos

prolongados o puede dañarse el motor.

Limpieza del Soporte del Filtro

HEPA

1. Antes de volver a colocar el filtro

HEPA en su soporte, puede

(debería) enjuagar

el soporte en agua

tibia colocándolo

debajo de la

canilla para quitarle

la tierra acumulada.

(Fig. 19) No lo coloque en el

lavavajillas.

2. Augúrese de que el soporte del filtro

esté completamente seco antes de

volver a colocarlo en el recipiente

de la tierra. Siempre déjelo secar

por 24 horas.

Fig. 19

También puede limpiar el

filtro HEPA enjuagándolo

en una pileta, haciendo

que el agua pase por su

lado sucio. (Fig. 18) Le

recomendamos lavarlo

una vez por mes, o

cuando se reduzca su

capacidad de succión.

Siempre déjelo secar

al aire durante 24 horas antes de volver a

colocarlo en la aspiradora.

Observación: El material blanco del filtro

HEPA se descolorará con el tiempo –

Esto es NORMAL y NO afectará el

rendimiento del filtro.

INSTRUCCIONES DE USO

Fig. 18

Limpieza de los Filtros del Motor

1. Existen dos filtros del motor debajo

del recipiente de la tierra. (Fig. 20)

2. Uno de ellos es pequeño y está

dentro del tubo de entrada de aire.

3. Para quitarlo, simplemente tire hacia

arriba.

4. Para quitar el otro filtro del motor, gire

su cubierta, quítela y saque el filtro.

(Fig. 20)

Fig. 21

Cubierta

de Filtro

del Motor

Fig. 20

5. Para limpiarlos, enjuáguelos en

agua tibia y déjelos secar durante

24 horas. No los coloque en una

lavadora. No los seque con un

secador de cabello. Deje

que se sequen al aire.

Nunca use la aspiradora

sin los filtros colocados.

6. Le recomendamos lavar los

filtros del motor al lavar

su filtro HEPA. (Fig. 21)

INSTRUCCIONES DE USO

Termostato del Motor

Importante: Esta unidad está equipada

con un termostato de protección del motor.

Si la aspiradora se sobrecalienta por

cualquier motivo, el termostato la apagará

automáticamente. Si esto sucede:

• Presione una vez el botón de

encendido.

• Desconecte el cable del tomacorriente.

• Verifique la fuente del

sobrecalentamiento. (Por ejemplo

manguera o filtro tapados.)

• Si encuentra la manguera o el filtro

tapados, destape la manguera y

reemplace el filtro.

• Espere 45 minutos antes de usar

nuevamente la aspiradora.

• Una vez que la unidad se haya enfriado,

enchúfela y presione el botón de

encendido. La aspiradora deberá

encenderse nuevamente.

• Si la aspiradora todavía no se enciende,

llame a nuestro servicio al cliente al

1 (800) 275-9251.

Limpieza del Recipiente de la

Tierra

ADVERTENCIA:Para evitar el

riesgo de una descarga eléctrica,

desenchufe la unidad antes de quitar el

recipiente de la tierra, el filtro HEPA,

cambiar los filtros o al efectuar

mantenimiento o localización de fallas.

• El recipiente de la tierra

puede lavarse con agua

tibia.

• No use detergentes

fuertes.

• Asegúrese de que el

recipiente de la tierra

esté completamente

seco antes de colocarlo

nuevamente en la aspiradora.

(Fig. 22) No lo coloque en el

lavavajillas. Fig. 22

Importante: Los daños ocasionados al

limpiar o al intentar limpiar las

obstrucciones no están cubiertos por la

garantía limitada de este producto.

ADVERTENCIA:Tenga cuidado con

los objetos filosos al limpiar las

obstrucciones.

Importante: Vuelva a colocar bien

todas las partes de la aspiradora antes

de continuar usándola.

Conducto de Aire

del Recipiente

para la Tierra

Fig. 23

Limpieza del Conducto de Aire del

Recipiente para la Tierra

1. Desenchufe la aspiradora.

2. Revise si el recipiente para la tierra

está lleno, si lo está, quítelo y vacíelo.

3. Revise que el conducto de aire detrás

del recipiente para la tierra no esté

obstruido. (Fig. 23)

4. Enchufe la unidad para continuar

aspirando.

Limpieza de Obstrucciones

De vez en cuando, la aspiradora se

puede tapar con acumulaciones de

desechos los cuales deberán limpiarse.

Para evitar el riesgo de una descarga

eléctrica, desenchufe la unidad antes de

limpiar una obstrucción o de efectuar

mantenimiento o localización de fallas.

Limpieza del conector de la

Manguera

Para limpiar una obstrucción en el

conector de la manguera:

1. Desenchufe la aspiradora, trábela en

posición vertical y acuéstela en el

suelo.

2. Con un destornillador Philips, quite los

dos (2) tornillos del puerto de acceso.

(Fig. 24)

Fig. 24

Limpieza del Mango de la

Manguera

Si continúa notando una reducción en la

succión, revise si el mango de la

manguera está tapado.

1. Desenchufe la unidad y quite el

mango de la manguera para ver si

tiene una obstrucción.

2. Limpie la obstrucción de la abertura,

en el mango de la manguera.

(Fig. 28) Nunca introduzca objetos

filosos dentro de la abertura para

limpiarla.

3. Revise el tubo de extensión para

verificar que no éste obstruido

apuntándolo hacia una luz y mirando

en su interior.

4. Enchufe la unidad y continúe

aspirando.

Limpiar la

Obstrucción

Fig. 28

INSTRUCCIONES DE USO

Limpieza de la Entrada de Aire

detrás de la Zona de Cepillo

Hay una abertura en la entrada de aire

detrás de la zona de cepillo en la parte

de abajo de la unidad en la que se

pueden acumular desperdicios,

reduciendo la succión. Para limpiar esta

abertura:

1. Desenchufe la unidad y apóyela

sobre un costado.

2. Revise si hay una obstrucción detrás

de la zona del cepillo. (Fig. 27)

Entrada de

Aire

Fig. 27

3. Quite la cubierta del puerto de acceso.

4. Con un destornillador Philips, quite los

dos (2) tornillos que sostienen el

conector de la manguera. (Fig. 25)

5. Quite el conector de la manguera y

verifique que no haya ninguna

obstrucción en el mismo. (Fig. 26)

Fig. 25

Fig. 26

6. Limpie toda obstrucción en la entrada

de aire. Nunca introduzca objetos

filosos dentro de la abertura para

limpiarla.

7. Vuelva a colocar el conector de la

manguera en la unidad y atorníllelo en

su lugar utilizando el destornillador

Philips.

8. Vuelva a colocar la cubierta del puerto

de acceso y atorníllela en su lugar.

9. Enchufe la unidad y continúe

aspirando.

3. Limpie la obstrucción de la entrada de

aire. Nunca introduzca objetos filosos

dentro de la abertura para limpiarla.

4. Enchufe la unidad para continuar

aspirando.

INSTRUCCIONES DE USO

12. Inserte primero el lado derecho del

cepillo colocando la tapa del

extremo en la ranura y luego haga

lo mismo con el lado izquierdo.

Presiónelo firmemente para

asegurarse de que esté insertado

completamente.

13. Verifique que la correa esté

centrada en la polea del agitador y

que el cepillo pueda girar.

14. Vuelva a colocar la cubierta de la

correa.

15. Vuelva a colocar la tapa del

cabezal motorizado y dé vuelta la

unidad con cuidado.

16. Reinstale la placa inferior

colocando los cuatro (4) tornillos

exteriores primero.

17. Al colocar el tornillo central, sujete

la perilla reguladora de altura de la

alfombra por el lado exterior e

instale este tornillo al final.

18. Una vez que la placa inferior esté

colocada, vuelva a colocar la base

con los cuatro (4) tornillos.

Fig. 32

Limpieza y Reemplazo de la Correa

ADVERTENCIA: Para evitar el

riesgo de una descarga eléctrica,

desenchufe la unidad antes de quitar el

recipiente de la tierra, el filtro HEPA,

cambiar los filtros o al efectuar

mantenimiento o localización de fallas.

De vez en cuando, la correa del cabezal

motorizado puede necesitar ser

reemplazada, la frecuencia dependerá del

uso que se le dé a la aspiradora.

1. Apague y desenchufe la aspiradora.

2. Coloque la aspiradora boca arriba

sobre una superficie plana y

nivelada.

3. Quite los cuatro (4) tornillos que

sujetan la base a la placa inferior

con un destornillador Philips. (Fig. 29)

Fig. 29

4. Luego de quitar la base, quite los

cinco (5) tornillos restantes de la

placa inferior con un destornillador

Philips. (Fig. 30)

Base

Placa inferior

Fig. 30

5. Con la unidad todavía extendida,

déla vuelta y levante la tapa del

cabezal motorizado desde la parte

posterior. (Fig. 31)

Fig. 31

6. Quite la cubierta de la correa.

(Fig. 32, #1)

7. Levante primero el lado derecho del

cepillo y luego el lado izquierdo.

(Fig. 32 #2, #3)

8. Quite el cepillo del cabezal

motorizado. (Fig. 32, #4)

9. Quite cuidadosamente cualquier

resto de la correa que haya

quedado en el área antes de

colocar una correa nueva.

10. Quite la correa rota o gastada del

eje del motor.

11. Pase primero la correa alrededor

del eje del motor y luego por la

polea del agitador.

Reemplazo de la Luz Frontal 3. Remueva la lente de la luz frontal.

4. Quite la lamparilla jalándola

cuidadosamente.

5. Coloque la lamparilla nueva

presionándola hacia adentro.

6. Vuelva a colocar la lente

presionándola para que encaje

nuevamente en su lugar.

ADVERTENCIA:Para evitar el

riesgo de una descarga eléctrica,

desenchufe la unidad antes de quitar el

recipiente de la tierra, el filtro HEPA,

cambiar los filtros o al efectuar

mantenimiento o localización de fallas.

Ranuras

Fig. 33

INSTRUCCIONES DE USO

1. Apague la unidad y desenchúfela

del tomacorriente.

2. Quite la cubierta de la lente con un

destornillador plano presionando

hacia abajo en las dos muescas.

(Fig. 33)

RESOLUCIÓN DE PROBLEMAS

Este artefacto fue inspeccionado detenidamente y funcionaba correctamente al salir

de la fábrica. Si se presenta algún problema menor, puede solucionarse fácilmente

encontrando su causa. Por lo tanto, le proporcionamos esta lista de control para su

conveniencia.

1. Evacuar el contenedor.

2. Revisar el filtro de acuerdo a

las instrucciones.

3. Reemplazar el filtro.

4. Limpie el filtro HEPA.

1. El contenedor de polvo

está lleno.

2. El filtro no está bien

instalado.

3. Hay un orificio o punzadura

en el filtro.

4. Filtro HEPA tapado.

Cepillo de

potencia para

pelo de

mascotas no

rota o rota muy

lentamente

1. Verifique el accesorio.

2. Quite la obstrucción.

1. El uso del accesorio

restringe la circulación de

aire.

2. Restos de alfombra

obstruyen la circulación de

aire.

No circula el

aire al usar

accesorios

1. Reemplace la correa.

2. Verifique el reemplazo de la

correa y limpieza del cepillo.

1. Correa rota.

2. Correa incorrectamente

instalada.

El cepillo no

gira

1. Ajuste la altura.

1. Ajuste de altura

inadecuado.

Levanta las

alfombrillas o

no se desliza

fácilmente

1. Limpie el recipiente de la

tierra.

2. Ajuste la altura.

3. Quite la obstrucción.

4. Quite la cubierta del cabezal

motorizado y remueva la

obstrucción.

5. Quite la obstrucción.

6. Reemplace la correa.

7. Inserte completamente la

manguera.

8. Limpie/cambie los filtros.

9. Limpie o cambie el filtro HEPA.

10. Limpie el marco del filtro

HEPA.

1. Recipiente de la tierra lleno

o tapado.

2. Ajuste de altura

inadecuado.

3. Pico tapado.

4. Toma de aire tapada.

5. Manguera tapada.

6. Correa rota.

7. Manguera no insertada

completamente.

8. Filtros sucios.

9. El filtro HEPA necesita

limpiarse o cambiarse.

10. El marco del filtro HEPA

necesita limpiarse.

Aspiradora no

absorbe

1. Enchúfela firmemente.

2. Verifique el fusible o la llave

general.

3. Presione el botón de

encendido una vez.

4. Recomponer el termostato del

motor.

5. Recomponer la llave térmica o

cambiar el fusible.

1. No está enchufada

correctamente en el

tomacorriente.

2. El tomacorriente no

funciona.

3. El botón de encendido no

está en encendido.

4. Termostato del motor

activado.

5. Fusible quemado/Llave

térmica abierta.

Aspiradora no

funciona

POSIBLE SOLUCIÓNPOSIBLE CAUSAPROBLEMA

PARA ORDENAR ACCESORIOS DE REPUESTO

para el Modelo FM1310PC

Llame al: 1 (800) 275-9251

de Lunes a Viernes de 8:30 AM hasta 5:00 PM Eastern Standard Time

visite nuestro sitio de Internet: www.fantom.com

PARA SOPORTE TÉCNICO

para el Modelo FM1310PC

Llame al: 1 (800) 275-9251

de Lunes a Viernes de 8:30 AM hasta 5:00 PM Eastern Standard Time

INSUMOS DE REPUESTO

XFH1310Paquete de Filtro HEPA

1121FPPaquete de Bulbos, conjunto de 2

XFB1310Paquete de Correas, conjunto de 2

1042FPFiltros del Motor, conjunto de 3

PARTE #

ARTICULO

Observaciones:

Los filtros del motor son lavables. Sin embargo, deben ser reemplazados cada

tres (3) meses para asegurar el óptimo rendimiento de su aspiradora.

El filtro HEPA del recipiente de la tierra puede lavarse. Sin embargo, para

mantener el rendimiento máximo de la aspiradora, debe cambiarse cada tres (3) a

seis (6) meses, dependiendo del uso. Le recomendamos lavarlo una vez por mes

o cuando note una reducción en la succión. Para lavar su filtro HEPA del

recipiente de la tierra, sostenga el cartucho del filtro por el bastidor y enjuáguelo

debajo de la canilla hasta quitarle toda la tierra. El material del filtro HEPA puede

perder el color, esto es normal y no afectará el rendimiento del filtro. Al terminar,

sacuda el exceso de agua. NO lo lave en el lavavajillas.

Es importante que al lavar el filtro HEPA, filtro de deshechos o filtros del motor los

deje secar COMPLETAMENTE al aire antes de volverlos a usar. Le

recomendamos dejarlos secar por 24 horas. NO LOS SEQUE EN LA

SECADORA

Importante:

Asegúrese de que TODOS los filtros lavables y filtro de deshechos estén

completamente secos antes de volverlos a instalar en la aspiradora.

Impreso en China

GARANTÍA LIMITADA DE UN (1) AÑO

FANTOM garantiza este producto contra defectos de materiales y mano de obra por un término de

un (1) año a partir de la fecha de compra original, siempre que sea utilizado para uso doméstico

normal, sujeto a las siguientes condiciones, exclusiones y excepciones.

Si su artefacto no funciona correctamente al utilizarlo bajo condiciones domésticas normales dentro

del período de garantía, devuelva el artefacto completo y los accesorios. Por servicio al cliente, llame

al 1 (800) 275-9251 o visite nuestro sitio web www.fantom.com.

Si el artefacto presenta un defecto de materiales o mano de obra, FANTOM lo reparará o

remplazará sin cargo. El envío debe incluir un comprobante de la fecha de compra y $16.95 para

cubrir los gastos de envío. *

Los insumos tales como, sin limitación, filtros, cepillos y partes eléctricas que normalmente necesitan

ser reemplazados son explícitamente excluidos de la garantía.

La responsabilidad de FANTOM se limita únicamente al costo de reparación o reemplazo de la

unidad, a nuestro criterio. Esta garantía no cubre el desgaste normal de las partes y no cubre

ninguna unidad que haya sido alterada o utilizada con fines comerciales. Esta garantía limitada no

cubre daños ocasionados por uso inadecuado, abuso, negligencia o daños causados por embalaje

inapropiado o maltrato durante el transporte. Esta garantía no cubre daños o defectos causados o

resultantes durante el transporte para su reparación o alteraciones del producto o cualquiera de sus

partes, realizadas por una persona no autorizada por FANTOM.

Esta garantía es válida para el comprador original del producto y excluye cualquier otra garantía legal

y/o convencional. La responsabilidad de FANTOM, de existir, se limita a las obligaciones específicas

asumidas expresamente bajo los términos de esta garantía limitada. Bajo ninguna circunstancia

FANTOM será responsable por daños incidentales o indirectos de ninguna clase. Algunos estados

no permiten la exclusión o limitación de daños consiguientes o incidentales, por lo tanto lo anterior

puede no ser válido para usted.

Esta garantía le otorga derechos legales específicos, y usted puede también tener otros derechos los

que varían de estado a estado.

*Importante: Embale el producto cuidadosamente para evitar daños durante el

transporte. Asegúrese de incluir un comprobante de la fecha de compra y de

colocarle una etiqueta al producto con su nombre, dirección completa y número de

teléfono, una nota proporcionando información de la compra, número de modelo y

una descripción del problema. Le recomendamos asegurar el paquete (puesto que

la garantía no cubre daños de envío). Escriba en el exterior del paquete

“ATTENTION CUSTOMER SERVICE”. Nosotros nos esforzamos constantemente en

mejorar nuestros productos, por lo tanto las especificaciones aquí indicadas

pueden cambiar sin previo aviso.

---------------------------------------------------------------------------------------------------

TARJETA DE REGISTRO DE PROPIEDAD

SÓLO PARA CLIENTES CANADIENSES

Llene esta tarjeta y remítanosla por correo dentro de los (10) diez días siguientes. El registro nos

permitirá contactarlo en el poco probable caso de tener que enviarle una notificación de seguridad. Al

enviar esta tarjeta, usted está aceptando haber leído y entendido las instrucciones para el uso y las

advertencias en el instructivo que se acompaña.

REMITIR A: FANTOM , 4400 BOIS FRANC, ST. LAURENT, QUÉBEC, H4S 1A7

______________________________________________________________________

Modelo del Artefacto

______________________________________________________________________

Fecha de Compra Nombre del Negocio

______________________________________________________________________

Nombre del Usuario

______________________________________________________________________

Dirección Ciudad Provincia Código Postal

Modelo

FM1310PC

Modelo FM1310PC

CONSIGNES DE SÉCURITÉ IMPORTANTES

CONSERVEZ CES INSTRUCTIONS

Pour usage domestique seulement

28 V. 06/08

Pour réduire le risque d’incendie, de choc

électrique ou de blessures:

•Ne laissez pas l’aspirateur sans

surveillance. Lorsque celui-ci n’est pas

utilisé ou lorsque vous l’entretenez,

débranchez le cordon d’alimentation.

•Cet appareil n’est pas un jouet. Une

surveillance étroite est nécessaire lors de

l’usage par des enfants ou à proximité des

enfants, animaux ou plantes.

•N’utilisez cet appareil que de la façon

décrite dans ce guide. N’utilisez que les

accessoires recommandés par le fabricant.

•Évitez de tirer le cordon, d’utiliser le cordon

comme une poignée, de fermer une porte

sur le cordon, ou de tirer le cordon sur des

arêtes vives ou des coins. Éloignez le

cordon de toute surface chauffée.

• Utilisez seulement des rallonges

homologuées UL ou cUL de 15 ampères.

Les rallonges de calibre moindre pourraient

surchauffer. Disposez les rallonges de

façon à ce que personne ne puisse les tirer

ou y trébucher.

• Éteignez toutes les commandes avant de

débrancher l’appareil.

•Évitez de manipuler la fiche ou l’aspirateur

avec les mains mouillées et évitez d’utiliser

l’appareil pieds nus.

•Ne mettez aucun objet dans les

ouvertures. Évitez d’utiliser l’aspirateur si

les ouvertures sont bloquées et ne nuisez

pas à la circulation d’air. Assurez-vous que

les ouvertures sont libres de poussière,

peluche, cheveux et de tout ce qui pourrait

réduire le débit d’air.

• Rangez l’appareil à l’intérieur dans un

endroit frais et sec.

• Assurez-vous que votre espace de travail

est bien éclairé.

• Gardez votre visage et votre corps à l’abri

de l’extrémité du boyau, des tubes et autres

ouvertures.

•N’utilisez l’aspirateur que sur des surfaces

sèches.

• L’usage d’une tension incorrecte peut

causer des dommages au moteur et,

possiblement, des blessures à l’utilisateur.

La tension adéquate est indiquée sur

l’étiquette de régime.

Lors de l’utilisation de votre aspirateur Aspirateur sans sac vertical, des précautions

élémentaires doivent être observées, dont les suivantes:

1. Avant d’utiliser votre aspirateur, lisez

toutes

les directives.

2. N’utilisez l’appareil qu’aux fins pour

lesquelles il est conçu.

3. Afin d’éviter les chocs électriques,

n’immergez pas l’appareil ou ses

composants.

4. Évitez de débrancher l’appareil en tirant le

cordon. Tirez plutôt la fiche hors de la prise

pour la débrancher.

5. Évitez que le cordon touche des surfaces

chaudes.

6. Évitez de passer l’aspirateur sur le cordon.

7. N’utilisez pas l’appareil si le cordon

d’alimentation ou la fiche sont

endommagés ou si l’appareil ou une de ses

composantes ont été échappés ou

endommagés. Pour éviter tout risque de

choc électrique, évitez de démonter ou de

tenter de réparer l’aspirateur. Retournez

l’aspirateur à FANTOM (voir la garantie)

pour examen et réparations. Un

réassemblage ou réparation inadéquats

peuvent poser des risques de chocs

électriques ou de blessures aux personnes

utilisant l’aspirateur.

8. Une surveillance étroite est nécessaire lors

de l’usage de tout appareil par des enfants

ou à proximité. Évitez de laisser l’appareil

sans surveillance s’il est branché.

9. Tenez toutes les parties du corps, cheveux,

vêtements lâches, et doigts éloignés des

ouvertures et des pièces en mouvement.

10. N’utilisez pas l’aspirateur pour aspirer des

liquides inflammables ou combustibles tels

que le carburant ne l’utilisez pas dans des

endroits où de tels liquides sont présents.

11. Évitez d’aspirer des briquettes de charbon

chaudes, des mégots de cigarette ou tout

objet chaud, fumant ou brûlant.

12. Soyez particulièrement prudent en

nettoyant les escaliers.

13. N’utilisez pas l’aspirateur sans que tous

ses filtres soient en place.

14. Cet appareil est conçu pour un usage

domestique seulement. Suivez les

directives figurant dans ce guide.

AVERTISSEMENT: Afin de réduire les risques de choc électrique, cet appareil

est doté d’un cordon à fiche polarisée (une lame est plus large que l’autre). Cette

fiche ne s’insère que dans un seul sens dans une prise polarisée. Si la fiche ne

s’insère pas dans la prise, retournez la fiche. Si elle ne s’adapte toujours pas, contactez un

électricien qualifié afin d’installer la prise appropriée. N’altérez la fiche d’aucune façon.

FAMILIARISEZ-VOUS AVEC VOTRE ASPIRATEUR SANS

SAC VERTICAL

Spécifications techniques

Tension: 120 V, 60 Hz

Intensité: 12 A

*Note: Les illustrations peuvent différer de l’appareil lui-même.

1. Poignée

2. Tige de verrouillage de la poignée

3. Tube télescopique

4. Boyau souple

5. Brosse à meubles

6. Suceur plat

7. Bouton de relâche de la poignée

8. Couvercle de la coupelle à

poussière

9. Bouton de relâche de la coupelle

10. Coupelle à poussière (réservoir)

11. Phare

12. Sélecteur de hauteur de tapis

13. Bouton de relâche de le tube

télescopique

14. Bouton d’alimentation On/Off

15. Garde-meuble

16. Étrangleur

17. Porte-tuyau

18. Brosse puissante pour poils

d’animaux

MESURES DE PRÉCAUTION

IMPORTANT: Si la trappe de succion ou le boyau se BLOQUENT, éteignez

l’aspirateur et retirez l’obstacle avant de redémarrer l’appareil.

2. Avant d’insérer la fiche d’alimentation

dans la prise murale, assurez-vous

que vos mains sont sèches.

3. N’aspirez aucun liquide.

1. N’approchez pas l’aspirateur trop

près des éléments chauffants ou

des radiateurs.

4. Tenez toutes les parties du corps, les

doigts, les cheveux et les vêtements

lâches éloignés des ouvertures, du

batteur rotatif et des autres pièces

mobiles.

6. Ne ramassez aucun objet fumant

ou brûlant tels que les cigarettes,

allumettes ou cendres chaudes.

7. Évitez de faire passer l’aspirateur

sur le cordon d’alimentation.

5. Lorsque vous retirez le cordon

d’alimentation de la prise murale,

tirez sur la fiche et non pas sur le

cordon.

8. N’utilisez pas l’aspirateur sans

sa coupelle ou sans ses filtres.

9. Avant de commencer à nettoyer,

assurez-vous de retirer tout gros

objet ou tout objet coupant

pouvant endommager

l’aspirateur.

Pose des Accessoires

1. Pour attacher les

accessoires à la

poignée, retirez la

poignée de

l’appareil et

insérez-y

l’accessoire

désiré. (Fig. 7)

2. Si vous désirez

attachez

l’accessoire

au tube

télescopique

pour une

meilleure

amplitude,

retirez le tube

et insérez-y

l’accessoire. (Fig. 8)

CONSIGNES D’UTILISATION

AVERTISSEMENT: Retirez

toujours la fiche d’alimentation de la

prise murale avant d’installer ou de retirer

des accessoires.

Insérez le Tube Télescopique au

Corps de l’Appareil

1. Insérez le tube télescopique dans

l’ouverture située sur le dessus de

l’appareil. Assurez-vous que le tube

s’emboîte bien dans l’ouverture.

(Fig. 1)

2. Insérez la poignée dans l’ouverture

supérieure du tube télescopique en

vous assurant que la tige de

verrouillage de la poignée est bien en

place. (Fig. 2)

3. Pour retirer la poignée, appuyez sur

sa tige de verrouillage et tirez la

poignée vers le haut. (Fig. 3)

4. Pour retirer le tube télescopique,

appuyez sur le bouton de relâche de

la poignée situé à l’arrière de

l’appareil et levez le tube. (Fig. 4)

Utilisation Avec les Accessoires

Fig. 7

Suceur plat

Pour radiateurs, fissures,

coins, plinthes et entre les

coussins.

Brosse à Épousseter

Pour les meubles, les stores

vénitiens, les livres,

les abat-jour et les tablettes.

Fig. 8

Attacher le support du boyau

supérieur

1. A l’aide d’un tournevis Philips, retirez

la vis déjà fixée au corps de

l’aspirateur. (Fig. 5)

2. Placez l’étrangleur dans la fente située

à l’arrière de l’aspirateur. (Fig. 5)

3. À l’aide d’un tournevis Philips et la vis

fournie, attachez l’étrangleur à

l’aspirateur. (Fig. 6)

Fig. 5 Fig. 6

Fig. 1 Fig. 2

Fig. 3

Fig. 4

Tube

télescopique

Tige de

verrouillage

de la poignée

Lever

Pousser

Lever

1. Retirez la poignée

de l’appareil et enfoncez

la brosse puissante

pour poils d’animaux.

(Fig. 10)

Cet article peut

également être

utilise sur le

tube télescopique,

comme les autres

accessoires.

2. Afin de retirer la brosse

puissante pour poils

d’animaux de la

poignée, tirez-la en tournant.

L’efficacité de votre brosse puissante pour

poils d’animaux dépend de la bonne

vitesse de rotation des soies. Afin

d’obtenir ce résultat, une grande force de

succion d’air est nécessaire. Afin

d’assurer une succion d’air maximale

constante, veuillez lire les instructions

suivantes:

1. Videz la coupelle à poussière

fréquemment en cours d’utilisation.

2. « Secouez » toujours le filtre de la

coupelle HEPA, chaque fois que la

coupelle est vidée.

3. Assurez-vous que les soies de la

brosse rotative son libres de cheveux

et de fils.

4. Vérifiez régulièrement que le passage

d’air de la turbine est libre de

poussière et de débris.

CONSIGNES D’UTILISATION

AVERTISSEMENT:Tenez les

doigts, toutes les parties du corps,

les cheveux et les vêtements lâches

éloignés des pièces mobiles, telles que

la brosse de battage. Éteignez

l’aspirateur et débranchez-le avant de

régler la hauteur du tapis.

Le devant de l’aspirateur présente une

poignée qui élève et abaisse

l’électrobrosse motorisée afin de

correspondre au type de tapis. Pendant

que l’aspirateur est DÉBRANCHÉ,

réglez la hauteur à son niveau le plus

bas pour un nettoyage maximal. Si

l’aspirateur est difficile à déplacer,

déplacez la poignée vers le réglage

suivant jusqu’à ce que l’aspirateur bouge

sans difficulté. La brosse à battage doit

toucher au tapis afin de le nettoyer

efficacement.

Réglage de la Hauteur du Tapis

3. Lorsque vous utilisez les

accessoires, assurez-vous

toujours que le tube est

bien inséré dans le

porte tuyau situé au

bas de l’appareil,

derrière la coupelle à

poussière. (Fig. 9)

Ceci empêchera

votre aspirateur de renverser.

Utiliser la Brosse Puissante pour

Poils d’Animaux

Brosse

Puissante

pour Poils

d’Animaux

AVERTISSEMENT:Afin de

réduire les risques de choc

électrique, le cordon d’alimentation doit

être débranché avant de retirer la

coupelle ou le filtre HEPA, de changer le

filtre et de procéder à l’entretien ou au

dépannage.

Fig. 10

Turbine

Inclinaison

vers le haut

Levier de verrouillage

1. Faites glisser le levier de verrouillage

vers l’avant et inclinez l’habitacle

supérieur de la brosse vers le haut.

L’habitacle supérieur à charnière

s’inclinera d’environ 45° seulement.

(Fig. 11)

2. Vérifiez que le volant de la turbine et

le passage d’air ne renferme aucun

débris ou obstruction. Retirez les

débris, le cas échéant.

3. Vérifiez que la brosse rotative ne

contient pas d’accumulation de

cheveux ou de fils. Le cas échéant,

retirez-les prudemment à l’aide de

ciseaux. Évitez d’endommager ou de

couper les soies.

4. Une fois nettoyée, refermer le

couvercle supérieur de l’électrobrosse

et faites glisser le levier de

verrouillage vers l’arrière de la

brosse, afin de le verrouiller.

Fig. 11

Nettoyer la Brosse Puissante Pour

Poils d’Animaux

Porte-

tuyau

Fig. 9

CONSIGNES D’UTILISATION

Enroulage et Déroulage du

Cordon d’Alimentation

Cet appareil est doté

d’une fonction

pratique de

rangement du cordon.

Le cordon

d’alimentation

s’enroule autour

des deux porte-

cordons latéraux

de l’appareil.

Le porte-cordon

supérieur est doté

d’une fonction de

relâche rapide.

Tournez le crochet

du cordon vers la gauche ou vers la

droite pour retirer le cordon

d’alimentation. (Fig. 12)

Fig. 12

Vidange du Réservoir de la

Coupelle à Poussière

AVERTISSEMENT: Débranchez

toujours l’appareil avant d’ouvrir la

coupelle à poussière (réservoir).

Important: N’utilisez pas l’aspirateur

sans son filtre HEPA.

1. Pour retirer la

coupelle de

l’aspirateur,

appuyez sur

son bouton

de relâche et

retirez-la.

(Fig. 13)

2. Pour vider le

réservoir de la

coupelle, tenez-la

par la poignée au-

dessus d’un sac de

poubelle et

appuyez sur le

bouton de relâche

de la trappe situé à

l’arrière. Ceci

ouvrira le fond de la

coupelle. (Fig. 14)

Fig. 14

Fig. 13

Fig. 16

AVERTISSEMENT: Après

chaque utilisation - retirez

toujours le jeu de filtre, «secouez» le

filtre HEPA et retirez tous les débris

du filtre à débris.

Important: Le filtre de coupelle à

poussière HEPA rinçable et «secouable»

empêchera la plus petite particule de

poussière de revenir dans l’air que vous

respirez. Étant donné ce pouvoir filtrant

incroyable, le filtre HEPA accumule

rapidement les fines particules de

poussière à l’intérieur de son pli de filtre

blanc. Ces particules sont difficiles à voir

mais elles obstrueront ou réduiront

éventuellement le pouvoir de succion si

le filtre n’est pas nettoyé correctement.

Nettoyez le filtre HEPA après chaque

utilisation, tel que décrit dans cette

section.

Nettoyage du Filtre de Coupelle à

Poussière HEPA

1. Pour retirer le filtre

HEPA, retirez la

coupelle de l’appareil.

2. Pour retirer le couvercle

de la coupelle, tenez la

coupelle par sa

poignée, tournez-la

dans le sens horaire

et retirez son couvercle.

(Fig. 15)

3. Retirez le filtre HEPA

rinçable et lavable à

l’eau de la coupelle.

(Fig. 16)

4. «Secouez»

vigoureusement le

filtre de coupelle

HEPA sur une

surface solide jusqu’à

ce que plus aucune

poussière ne s’en

échappe. (Fig. 17)

Fig. 15

Fig. 17

AVERTISSEMENT: Videz

toujours la coupelle et nettoyez

toujours le filtre HEPA et le filtre à débris

avant chaque utilisation et pendant

l’usage prolongé. Ne faites jamais

déborder la coupelle. Retirez la saleté et

nettoyez le filtre HEPA et le filtre à débris

chaque fois que la coupelle est vidée

durant un usage prolongé, sans quoi

vous encourrez le risque d’endommager

le moteur.

Le filtre HEPA peut aussi être lavé à

l’eau du robinet en laissant l’eau couler

sur le côté souillé.

(Fig.18) Nous vous

recommandons de le

nettoyer une fois par

mois ou lorsque la

succion semble

réduite. Laissez-le

toujours sécher à l’air

durant 24 heures avant de le replacer

dans l’aspirateur.

Remarque:Le matériel blanc du filtre

HEPA subira une décoloration avec le

temps. Ceci est NORMAL et

N’AFFECTERA EN RIEN sa

performance.

CONSIGNES D’UTILISATION

Nettoyage du Filtre de Coupelle à

Poussière HEPA

Nettoyage du Cadre du Filtre

HEPA

1. Avant de replacer le filtre HEPA dans

son cadre, vous pouvez (et vous

devriez) rincer le cadre à l’eau tiède

du robinet afin d’éliminer toute

poussière

accumulée

autour du

cadre. (Fig. 19)

NE LAVEZ PAS

au lave-vaisselle.

2. Assurez-vous que le

cadre du filtre est entièrement sec

avant de le remettre dans la coupelle

à poussière. Faites toujours sécher

à l’air durant 24 heures.

Fig. 19

Fig. 18

Nettoyage des Filtres Pré-Moteur

1. Deux filtres pré-moteur sont situés

sous le réservoir de la coupelle à

poussière. (Fig. 20)

2. Le petit s’insère dans l’entrée d’air du

tuyau.

3. Tirez-le pour le retirer.

4. Pour retirer le second filtre pré-moteur,

tournez son couvercle, levez le

couvercle et retirez le filtre. (Fig. 20)

Couvercle du

filtre pré-

moteur

Fig. 20

5. Pour nettoyer les filtres pré-moteur,

rincez-les à l’eau tiède et laissez-les

séchez complètement pendant 24

heures. Ne rincez pas les filtres à la

laveuse. N’utilisez pas de séchoir à

cheveux pour les sécher.

Séchez à l’air seulement.

N’utilisez jamais l’aspirateur

sans que tous ses filtres

soient en place.

6. Nous vous recommandons

de laver les filtres pré-moteur

en même temps que le

filtre HEPA. (Fig. 21) Fig. 21

CONSIGNES D’UTILISATION

Thermostat du Moteur

Important: Cet appareil est doté

d’un thermostat de protection du moteur.

Si, pour une raison quelconque,

l’aspirateur devait surchauffer, le

thermostat l’éteindra automatiquement.

Si ceci devait arriver:

• Appuyez une fois sur le bouton

On/Off.

• Débranchez la fiche de l’alimentation.

• Vérifiez la source de la surchauffe

(ex.: boyau ou filtre obstrués).

• Si le boyau ou le filtre sont obstrués,

retirez toute obstruction du boyau et

remplacez le filtre.

• Attendez au moins 45 minutes avant

de réutiliser l’aspirateur.

• Une fois l’appareil refroidi pendant

45 minutes, branchez-le et appuyez

sur le bouton On/Off. L’aspirateur

devrait redémarrer.

• Si l’aspirateur ne démarre toujours

pas, contactez le service à la

clientèle au 1 (800) 275-9251.

Nettoyage de la Coupelle

AVERTISSEMENT:Afin de

réduire les risques de choc

électrique, le cordon d’alimentation doit

être débranché avant de retirer la

coupelle ou le filtre HEPA, de changer

le filtre et de procéder à l’entretien ou

au dépannage.

• Le réservoir de la

coupelle à poussière

peut être lavé à l’eau

tiède.

• N’utilisez pas de

détergent fort.

• Assurez-vous que la

coupelle est

entièrement sèche

avant de la remettre

dans l’aspirateur.

(Fig. 22) Ne lavez pas

au lave-vaisselle.

Fig. 22

Déblocage

De temps à autres, l’aspirateur peut

s’obstruer d’une accumulation de débris.

Il doit alors être nettoyé. Afin de réduire

les risques d’électrocution, le cordon

d’alimentation doit être débranché avant

de d’éliminer un débris ou avant de

procéder à l’entretien ou au dépannage.

Important: Les dommages causés par

l’élimination de blocage ne sont pas

couverts par la garantie limitée du

produit.

ATTENTION: Faites attention aux

objets coupants pendant le déblocage.

Important: Replacez bien les pièces de

l’aspirateur avant de l’utiliser à nouveau.

Conduite d’air

de la coupelle

Fig. 23

Nettoyage de la Conduite d’Air de

la Coupelle

1. Débranchez l’aspirateur.

2. Vérifiez si la coupelle est pleine. Si

oui, retirez-la et videz-la.

3. Vérifiez si la conduite d’air derrière la

coupelle est obstruée. (Fig. 23)

4. Branchez l’appareil et passez

l’aspirateur.

Déblocage du tuyau du bec

Pour éliminer les débris du tuyau du

bec:

1. Débranchez l'aspirateur,

immobilisez-le à la verticale et

couchez-le à plat sur le sol.

2. À l'aide d'un tournevis Philips,

retirez les deux (2) vis du port

d'accès. (Fig. 24)

Fig. 24

Entrée d’air

Fig. 27

2. Débloquez l’ouverture de la poignée

du tuyau. (Fig. 28) N’insérez jamais

d’objet pointu dans l’ouverture.

3. Vérifiez si le tube de rallonge est

débloqué en le mettant sous la

lumière et en repérant tout débris

pouvant l’obstruer.

4. Branchez l’appareil et passez

l’aspirateur.

3. Procédez au déblocage par cette

entrée. N’insérez jamais d’objet

pointu dans l’ouverture.

4. Branchez l’appareil et passez

l’aspirateur.

Déblocage

Fig. 28

CONSIGNES D’UTILISATION

Déblocage de la Poignée du Tuyau

Si le pouvoir aspirant est toujours

diminué, vérifiez que la poignée n’est pas

obstruée.

1. Débranchez l’appareil et retirez la

poignée du tuyau pour vérifier si elle

est obstruée.

Changement et Nettoyage de la

Courroie

AVERTISSEMENT:Afin de

réduire les risques de choc

électrique, le cordon d’alimentation doit

être débranché avant de retirer la

coupelle ou le filtre HEPA, de changer le

filtre et de procéder à l’entretien ou au

dépannage.

Déblocage de l’Entrée d’Air

Derrière la Barre de Brosse

Il y a une entrée d’air derrière la barre de

brosse, sous l’appareil. Il peut s’y

accumuler des débris qui réduisent la

puissance d’aspiration. Pour débloquer

cette entrée:

1. Débranchez l’appareil et mettez

l’aspirateur sur le côté.

3. Retirez le couvercle du port d'accès.

4. À l'aide du tournevis Philips, retirez

les deux (2) vis qui retiennent le

tuyau du bec. (Fig. 25)

5. Retirez le branchement du tuyau

du bec et vérifiez si le tuyau est

obstrué. (Fig. 26)

Fig. 25

Fig. 26

6. Procédez au déblocage par cette

entrée. N’insérez jamais d’objet

pointu dans l’ouverture.

7. Remettez le branchement du tuyau

du bec dans l'appareil et revissez-le

à l'aide du tournevis Philips.

8. Replacez le couvercle du port

d'accès et revissez-le.

9. Branchez l'appareil et passez

l'aspirateur.

2. Vérifiez s’il y a un bouchon derrière la

barre de brosse. (Fig. 27)

CONSIGNES D’UTILISATION

12. Insérez le côté droit de la barre de

brosse en premier, en enfonçant le

bouchon d’extrémité dans la fente.

Faites ensuite la même chose du

côté gauche. Appuyez fermement

pour vous assurer que les deux

extrémités sont bien insérées.

13. Vérifiez que la courroie est centrée

sur la poulie et que la barre de

brosse tourne librement.

14. Replacez le panneau de courroie.

15. Replacez l’électrobrosse et

retournez doucement l’appareil.

16. Remplacer la plaque inférieur en

vissant les quatre (4) vis externes

en premier.

17. Pour visser la vis du centre, tenir

le bouton de réglage de la hauteur

du tapis de l’extérieur et visser la

dernière vis à fond.

18. Une fois la plaque inférieure

posée, replacez la plaque de fond

avec ses quatre (4) vis.

6. Retirez le panneau de la courroie.

(Fig. 32, n° 1)

7. Levez le côté droit de la brosse de

battage en premier et levez ensuite

son côté gauche. (Fig. 32 n° 2, n° 3)

8. Tirez la barre de la brosse hors de

l’électrobrosse. (Fig. 32 n° 4)

9. Retirez doucement tout détritus de

courroie pouvant se trouver dans la

zone de la courroie avant d’en

insérer une neuve.

10. Retirez la courroie usée ou cassée

de la transmission du moteur.

11. Faites passez la nouvelle courroie

en boucle au-dessus de la

transmission du moteur en premier.

Passez-la ensuite par-dessus la

poulie du batteur.

Fig. 32

5. L’appareil toujours couché, retournez-

le et levez le panneau de

l’électrobrosse, en prenant appui à

l’arrière de l’électrobrosse. (Fig. 31)

Fig. 31

La courroie d’entraînement du bec

souffleur doit être remplacée

occasionnellement. La fréquence varie

selon l’utilisation de votre aspirateur.

1. Éteignez l’appareil et débranchez-le de

l’alimentation électrique.

2. Tournez l’aspirateur à l’envers sur une

surface plane.

3. À l’aide d’un tournevis Philips, retirez

les quatre (4) vis tenant la plaque de

fond à la plaque inférieure. (Fig. 29)

Fig. 29

4. Une fois la plaque de fond retirée,

retirez les cinq (5) vis restantes de

la plaque inférieure à l’aide d’un

tournevis Philips. (Fig. 30)

Plaque de fond

Plaque

inférieure

Fig. 30

CONSIGNES D’UTILISATION

Changement de l’Ampoule

Électrique

AVERTISSEMENT:Afin de

réduire les risques de choc électrique,

le cordon d’alimentation doit être

débranché avant de retirer la coupelle ou

le filtre HEPA, de changer le filtre et de

procéder à l’entretien ou au dépannage.

1. Éteignez l’appareil et débranchez-le.

2. À l’aide d’un tournevis à tête plate,

déclenchez le couvercle de la lampe

en enfonçant les deux encoches du

couvercle de la lentille. (Fig. 33)

Encoches

Fig. 33

3. Retirez la lentille.

4. Retirez l’ampoule en la tirant

doucement.

5. Replacez la nouvelle ampoule en la

poussant vers l’intérieur.

6. Replacez la lentille en la poussant de

façon à ce qu’elle s’enclenche.

Table of contents

Languages:

Other Fantom Vacuum Cleaner manuals

Popular Vacuum Cleaner manuals by other brands

LG V-FA272FT owner's manual

RIDGID

RIDGID HD18000 owner's manual

Nilfisk-Advance

Nilfisk-Advance GU 700A Instructions for use

Samsung

Samsung VAS-2490R operating instructions

Sencor

Sencor SVC 308BK Translation of the original manual

Sencor

Sencor SVC 7522WH Translation of the original manual

Bissell

Bissell MULTICLEAN ALLERGEN PET manual

Hoover

Hoover U5780 owner's manual

Hoover

Hoover L2310 - GUV 10 Amp Lon Garage Utility Vacuum owner's manual

Sauber

Sauber VE-124585.2 Instructions for use

Kärcher

Kärcher NT 35/1 Tact Te H Original instructions

Vivax

Vivax VCC-2000WP user manual

Oreck

Oreck XL2800H2 user guide

Bissell

Bissell LITTLE GREEN 1400 SERIES user guide

Husqvarna

Husqvarna T Series Operator's manual

Batavia

Batavia MAXXPACK BT-CVC001 operating instructions

LG V-K8701HTU Service manual

Shop-Vac

Shop-Vac H18V2100 specification

Fantom FM1310PC User manual

Popular Vacuum Cleaner manuals by other brands
