FeinTech VAX00100 User manual

1
VAX00100
HDMI 2.0 Audio Extractor
unterstützt 4K@60Hz YUV 4:4:4, HDR und HDCP 2.2
Bedienungsanleitung
Sehr geehrter Kunde,
Wir bedanken uns für den Kauf dieses hochwertigen Produktes. Zum optimalen Einsatz und zur sicheren Verwendung lesen Sie
bitte diese Anleitung vor Inbetriebnahme. Bewahren Sie bitte die Anleitung als Referenz für zukünftige Fragen auf.
Funktionen:
• liefert das Audio-Signal einer HDMI-Verbindung digital über Toslink oder analog stereo über 2 Cinchbuchsen
• unterstützt alle Auflösungen bis 3840x2160p sowie HDR, abwärts-kompatibel zu niedrigen Auflösungen
• Auto/Bypass oder manuelle Umstellung der EDID, kann die HDMI-Quelle auf 2.0 oder 5.1 Tonformat schalten
Anmerkung:
Wir behalten uns ohne vorherige Ankündigung vor, Änderungen am Produkt, Lieferumfang oder der Verpackung vorzunehmen.
SPEZIFIKATION
Betriebs-Temperaturbereich -5° C bis +40° C
Betriebs-Luftfeuchtigkeit 5 bis 90 % (nicht kondensierend)
Signal-Eingang 1 x HDMI Buchse (Video)
Unterstützter Kopierschutz HDCP 2.2 und 1.4
Daten-Übertragungsrate 18 Gbps (Maximum)
Unterstützte Videoformate 4K bis zu 3840 x 2160 @ 60Hz YUV 4:4:4, inklusive 3D
Signal-Ausgänge 1 x HDMI Buchse (Video+Audio), SPDIF Toslink (Audio digital), Cinch L+R (Audio analog)
Unterstütztes Farbformat deep color 36 bit, xv-YCC
HDR (High Dynamic Range) ja
Reichweite maximal 20 m / 10 m am Eingang und 10 m Ausgang bei Standard-HDMI-Kabel 24AWG,
bei 4K etwa die Hälfte
Unterstütztes Audio Format Toslink Dolby Digital, DTS, PCM
Unterstütztes Audio Format HDMI PCM, DTS-HD Master Audio, Dolby true-HD, Dolby Digital, DTS, etc.
HDMI-CEC Steuerung ja
Leistungsaufnahme < 2 W
Abmessungen (L×B×H) 104 x 64 x 28 mm
Nettogewicht 175 g
FeinTech®
technology for me

2
LIEFERUMFANG
1) HDMI 2.0 Audio Extractor
2) Netzteil 5V 1A
3) Anleitung

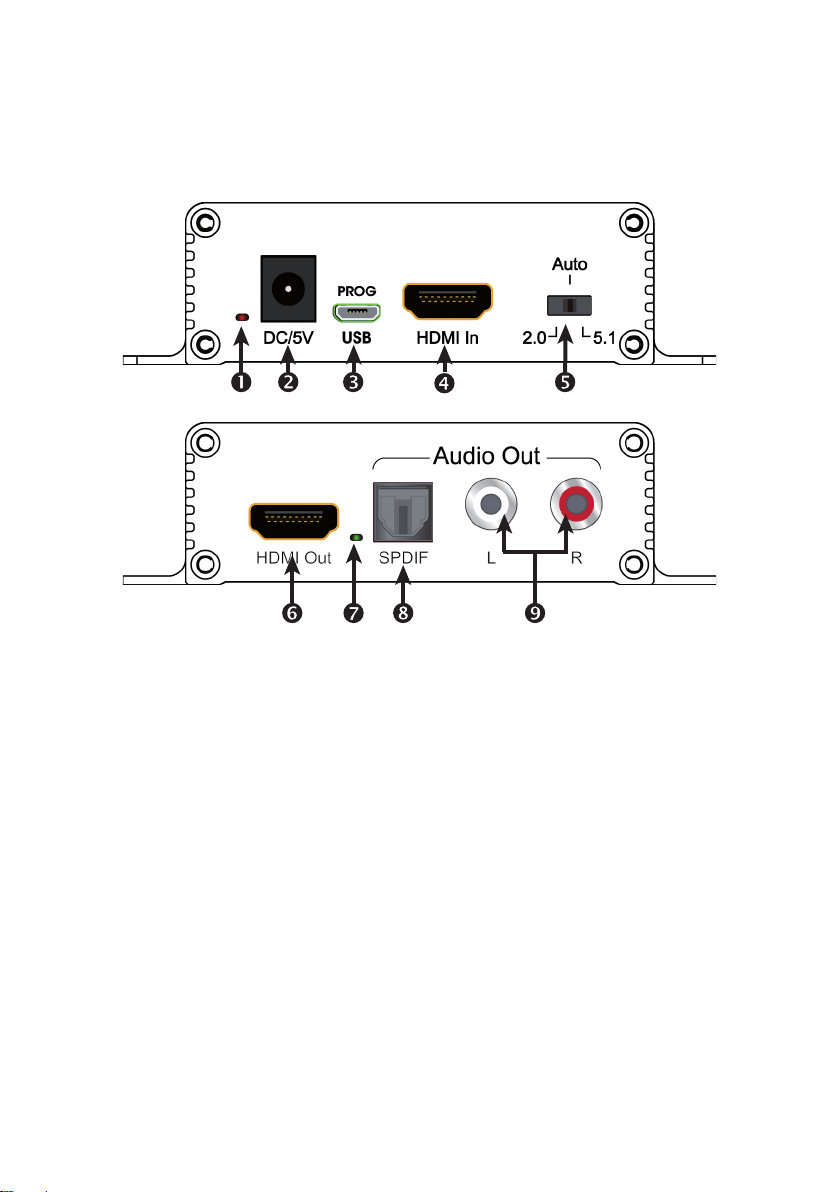

ANSCHLÜSSE
LED-Betriebsanzeige, leuchtet bei aktiver Spannungsversorgung
Anschluss für 5V Netzteil zur Spannungsversorgung
USB-micro Anschluss zu Servicezwecken
HDMI In: Signaleingang, z.B. Bluray-Player, Satellitenreceiver, Spielkonsole
Schalter für Audio-EDID: 2.0 (stereo) | Auto (Bypass) | 5.1 (Dolby Digital oder DTS)
HDMI out: Signalausgang, z.B. für Fernseher, Monitor, Projektor oder AV-Receiver
LED-Anzeige, leuchtet bei aktivem HDMI-Ausgang
SPDIF Audio Digital Ausgang (Toslink)
Analoger Audioausgang stereo (Cinch L + R)
EDID Schalter
Über EDID signalisiert ein angeschlossener Fernseher,AV-Receiver oder Projektor seine Fähigkeiten (u.a. unterstützte Bildauf-
lösung & Tonformat).Wenn Sie ein Gerät für Stereo-Ton und eines für 5.1 Ton betreiben, liefert die Quelle normalerweise nur
Stereo-Ton. Dies ist häufig nicht gewünscht. Mit dem EDID-Schalter am VAX00100 können Sie den Modus manipulieren und
dadurch manuell festlegen:
2.0 Die HDMI-Quelle liefert Stereo-Ton, der an den beiden Cinchbuchsen zur Verfügung steht
Auto Bypass, keine Änderung,Ausgabe von 2.0 /5.1 / 7.1 Ton möglich
5.1 Die HDMI-Quelle liefert 5.1-Ton (sofern verfügbar), der am Toslink-Ausgang zur Verfügung steht

3
INSTALLATION UND BETRIEB
1. Schließen Sie die HDMI-Signalquelle (z.B. Bluray-Player, Streaming-Box) an den HDMI-Eingang.
2. Verbinden Sie das HDMI Display (z.B. Fernseher und Projektor) mit den HDMI Ausgang.
3. Verbinden Sie den HDMI Audio Extractor mit einem Toslink-Lichleiter-Kabel und/oder einem Audiokabel mit
Cinchstecker mit Ihrem Audiogerät (AV-Receiver oder Aktivlautsprecher).
4. Verbinden Sie das Netzteil mit dem HDMI Audio Extractor und stecken Sie es in eine Steckdose. Schalten Sie dann
die Quelle ein, anschließend das Display.

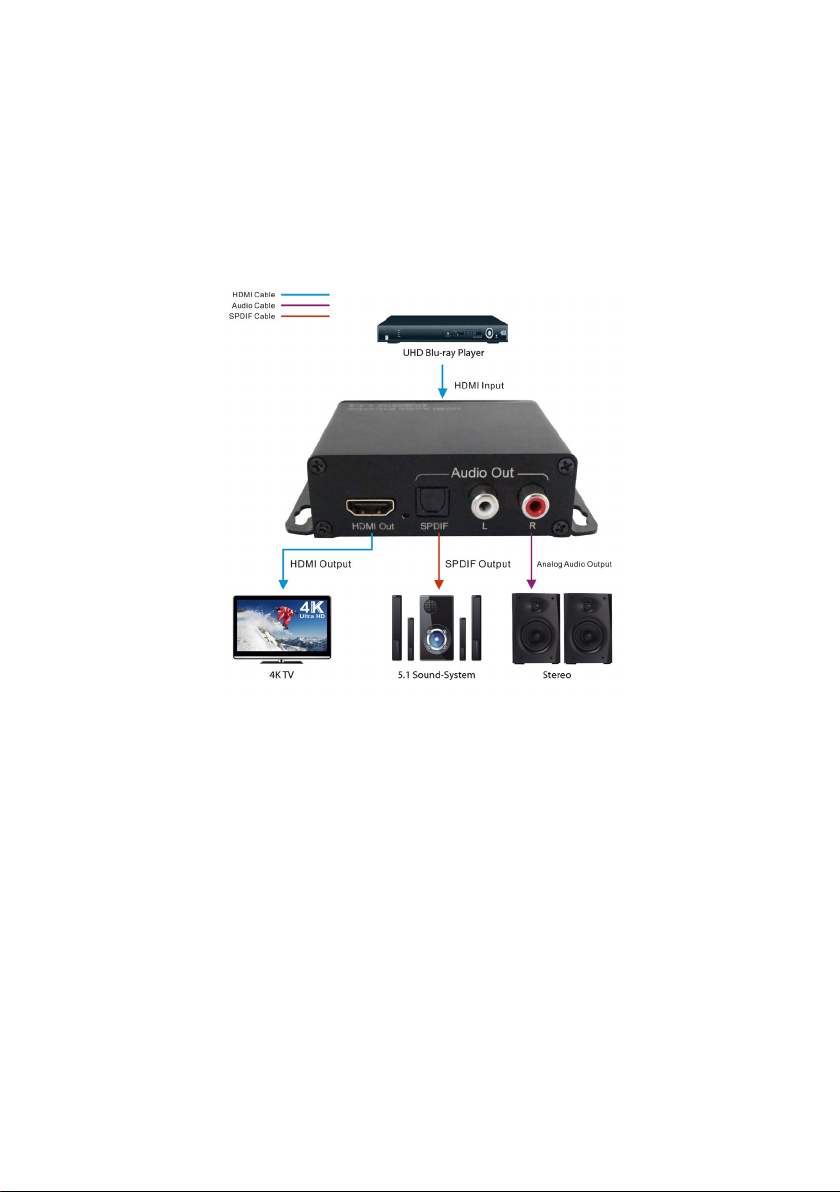

ANSCHLUSS-SCHEMA
Achtung: Achten Sie beim Ein- und Ausstecken der HDMI Kabel darauf, dass die Steckerkontakte
nicht verschmutzt oder beschädigt werden. Nehmen Sie Anschlüsse stromlos vor und schalten Sie
die Geräte erst nach dem Verbinden ein. Achten Sie bitte auch auf eine gute Qualität der HDMI-Kabel.
INSTALLATION UND WARTUNG
• Bitte decken Sie das Gehäuse nicht ab und bauen Sie das Gerät nicht ein, um eine Überhitzung zu vermeiden.
• Von Wärmequellen, Wasser und Feuchtigkeit fernhalten.
• Stellen Sie keine schweren Gegenstände auf das Gerät oder die Anschlusskabel.
• Öffnen oder bohren Sie keine Löcher in das Gehäuse.
• Verwenden Sie nur das mitgelieferte Netzteil oder achten Sie beim Austausch auf identische Leistungsdaten.
• Reinigen Sie die Geräteoberfläche nur mit einem weichen, trockenen Tuch. Benutzen Sie dafür bitte kein scharfes
Reinigungsmittel, Benzin oder Ähnliches.

4
SERVICE
1) Service-Fälle: Eine Überprüfung des Gerätes durch qualifiziertes Fachpersonal ist in folgenden Fällen nötig.
(a) Gegenstände oder Flüssigkeiten sind in das Gerät eingedrungen.
(b) Das Gerät wurde Regen ausgesetzt.
(c) Das Gerät arbeitet nicht normal oder die Leistung hat sich verändert.
(d) Das Gerät wurde fallen gelassen oder das Gehäuse ist beschädigt.
2) Service-Personal: Versuchen Sie nicht, das Gerät selbst zu reparieren oder zu öffnen.Wenden Sie sich an geschultes
Fachpersonal.
3) Sicherheits-Prüfung: Versichern Sie sich nach Reparaturen oder Eingriffen, dass diese fachgerecht ausgeführt wurden und
ein sicherer Betrieb des Gerätes möglich ist.
Entsorgung der Verpackung
Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend
sortiert wieder dem „Dualen System” zu. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Händler oder Ihrer
kommunalen Entsorgungseinrichtung / Recyclinghof.
Entsorgung des Gerätes
Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wieder gewonnen werden.
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an
einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind
gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen
Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.
CE Konformitätserklärung
Dieses Produkt entspricht den Richtlinien der EU und darf nur zusammen mit abgeschirmten Kabeln verwendet
werden. Hiermit erklären wir, die Spreewald Kommunikationstechnik GmbH, dass dieses Gerät der Niederspannungs-
Richtlinie 2014/35/EU, der EMV Richtline 2014/30/EU und der RoHS Richtlinie 2011/65/EU entspricht. Die
formelle Konformitätserklärung erhalten Sie unter https://feintech.eu/ce oder auf Anforderung.
© FeinTech® • eingetragene Marke der Spreewald Kommunikationstechnik GmbH
Radensdorfer Hauptstr. 45 a • 15907 Lübben (Spreewald) • Deutschland • [email protected] • WEEE-Reg.-Nr. DE15618234
www.feintech.eu • facebook.com/feintech

5
FeinTech®
technology for me
VAX00100
HDMI 2.0 audio extractor
supports 4K@60Hz YUV 4:4:4, HDR and HDCP 2.2
Instruction manual
Dear customer,
Thank you for purchasing this high quality product. For optimum use and safe use, please read this manual before use. Please
keep this manual as a reference for future reference.
Features:
• delivers the audio signal of an HDMI connection digitally via Toslink or analog stereo via 2 RCA sockets
• supports all resolutions up to 3840x2160p and HDR, downward compatible to low resolutions
• Auto/bypass or manual change of EDID, the HDMI source can switch to 2.0 or 5.1 sound format
NOTE
We reserve the right to make changes to the product, package contents or packaging without prior notice.
SPECIFICATION
operating temperature -5° C to +40° C
operatiing humidity range 5 to 90 % (no condensation)
input port 1 x HDMI (female)
supported copy protection HDCP 2.2 and 1.4
data bandwidth 18 Gbps (Maximum)
supported video formats 4k up to 3840 x 2160 @ 60Hz YUV 4:4:4
output ports 1 x HDMI (female), SPDIF Toslink (audio digital), RCA L + R (audio analog)
supported colour deep color 36 bit, xv-YCC
transmission distance maximum 20 m / 10 m at input and 10 m at output with standard 24AWG HDMI cable,
at 4K about half range
HDR (high dynamic range) yes
supported audio format HDMI PCM, DTS-HD Master Audio, Dolby true-HD, Dolby Digital, DTS, etc.
supported audio format Toslink PCM, Dolby Digital, DTS
HDMI CEC control yes
power consumption < 2 W
dimensions (L×W×H) 104 x 64 x 28 mm
net weight 175 g

6
DELIVERY
1. HDMI 2.0 audio extractor
2. Power supply 5V 1A
3. this manual
CONNECTIONS
LED operation indicator, lights up when the power supply is active
Connection for 5V power supply unit for power supply
USB-micro connection for service purposes
HDMI In: Signal input, e.g. Bluray player, satellite receiver, game console
Audio EDID switch: 2.0 (stereo) | Auto (bypass) | 5.1 (Dolby Digital or DTS)
HDMI out: Signal output, e.g. for TV, monitor, projector or AV receiver
LED indicator, lights up when HDMI output is active
SPDIF audio digital output (Toslink)
Analogue audio output stereo (Cinch L + R)
EDID switch
A connected TV,AV receiver or projector signals its capabilities (e.g. supported picture resolution & sound format) via EDID. If
you are using one stereo audio device and one 5.1 audio device, the source will normally only provide stereo audio.This is often
not desired.With the EDID switch on the VAX00100 you can manipulate the mode and thereby set it manually:
2.0 The HDMI source delivers stereo sound, which is available at the two RCA sockets
Auto bypass, /no change, output of 2.0 /5.1 / 7.1 sound possible
5.1 The HDMI source provides 5.1 sound (if available) through the Toslink output

7
INSTALLATION AND OPERATION
1. Connect the HDMI signal source (e.g., Bluray player) to the HDMI input.
2. Connect the HDMI display (e.g. TV or projector) to the HDMI output.
3. Connect the HDMI audio extractor with a Toslink fiber cable and/or an audio cable with RCA plugs to your audio
device (AV receiver or active speakers)
4. Connect the power supply to the HDMI audio extractor and plug it into an electrical outlet. Both LEDs of the splitter
light up as soon as a signal is present and the output device is switched on.
CONNECTION SCHEME
Caution: Be careful when inserting and unplugging the HDMI cables to prevent the plug contacts
from getting dirty or damaged. Disconnect the power supply from the mains and turn it on only after
connecting. Please also pay attention to a good quality of HDMI cables.
INSTALLATION AND MAINTENANCE
• Please do not cover the housing or build in the unit to avoid overheating.
• Keep away from heat sources, water and moisture.
• Do not place heavy objects on the device or the connection cables.
• Do not open or drill holes in the housing.
• Use only the supplied power supply or ensure identical performance data when replacing.
• Clean only with a soft, dry cloth. Please do not use a sharp detergent or similar.

8
SERVICE
1. Service cases: The equipment must be checked by qualified personnel in the following cases.
• Objects or liquids have penetrated into the device.
• The repeater was exposed to rain.
• The repeater does not operate normally or the power has changed.
• The unit has been dropped or the housing is damaged.
2. Service personnel: Do not attempt to repair or open the unit yourself. Consult trained personnel.
3. Safety test: After repairs or interventions, make sure that these have been carried out properly and that the device is safe to
operate.
Disposal of the packaging
The packaging of your appliance consists exclusively of recyclable materials. Please reassign these to your local collection and
recycling system. Please contact your dealer or your municipal waste disposal facility for information on current disposal routes.
Disposal of the device
Your product is designed and manufactured with high quality materials and components, which can be recycled and reused.
This symbol means that this product can not be thrown in the regular trash with other wastes and is subject to a
separate collection.We strongly advise you to take your product to an official collection point. Inform yourself about
the local separate collection system for electrical and electronic products and rechargeable batteries. Please follow
local rules and never dispose the product with normal household waste. Correct disposal prevent negative conse-
quences for the environment and human health.
CE Declaration of Conformity
This product complies with EU directives and may only be used in conjunction with shielded cables.
We, Spreewald Kommunikationstechnik GmbH, hereby declare that this device complies with the Low Voltage
Directive 2014/35/EU, the EMC Directive 2014/30/EU and the RoHS Directive 2011/65/EU.You can obtain the
formal declaration of conformity at https://feintech.eu/ce or on request.
All trademarks are the property of their respective owners. Blu-ray trademark is owned by Blu-ray Disc Association (BDA). Dolby
is a trademark of Dolby Laboratories. DTS is a registered trademark of DTS, Inc. HDMI, the HDMI logo, and High-Definition
Multimedia Interface are trademarks of HDMI Licensing LLC.
FeinTech®is a registered trademark of Spreewald Kommunikationstechnik GmbH
Radensdorfer Hauptstr. 45 a, 15907 Lübben (Spreewald), Germany • [email protected]
more information:
www.feintech.eu • facebook.com/feintech
