Feiss OL13601 User manual

1

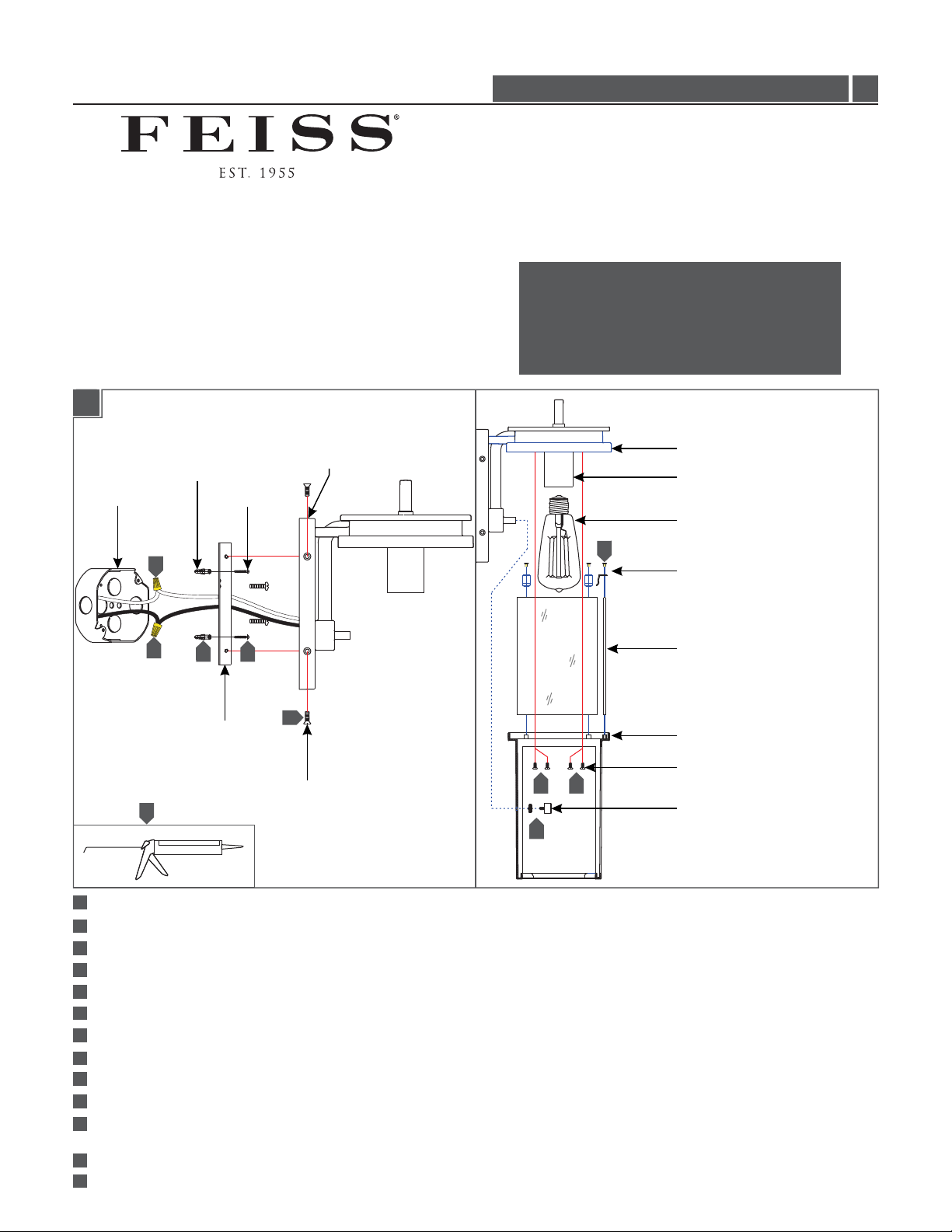

Installation Instructions for
For Model OL13603 Only: Temporarily install the mounting plate to the junction box.
For Model OL13603 Only: Mark the anchor hole locations on the mounting plate and remove the mounting plate.
For Model OL13603 Only: Drill appropriate size holes at the marked locations and install the anchors.
Secure the mounting plate to the junction box.
For Model OL13603 Only: Screw the anchor screws into the anchors.
Connect the fixture to a suitable ground in accordance with local electrical codes.
Connect the white fixture wire to the neutral power line wire with a wire nut.
Connect the black fixture wire to the hot power line wire with a wire nut.
Mount the fixture base onto the mounting plate and secure it with the fixture screws.
Insert the glass panels into the shade and secure them in place using the panel brackets and screws.
Install the shade onto peg on the fixture and install the washer and thumb screw. Fully secure the shade to the fixture
using the shade screws.
Screw the lamp into the socket. Refer to the label on the socket for Max Wattage Information.
For wet locations, caulk around the base of the fixture with waterproof construction sealant.
1
2
3
4
5
CAUTION RISK OF FIRE-
This product must be installed in accordance with
the applicable installation code by a person familiar
with the construction and operation of the product
and the hazards involved.
Use minimum 90°c supply conductors.
Chappman Outdoor Wall
1.0
OL13600-OL13601-OL13602-OL13603
O 13600, OL13601, O 13602, O 13603LLL
Outdoor
1A
JUNCTION BOX
MOUNTING
PLATE
7
8
FIXTURE
SCREW
6
7
8
13
FIXTURE
BASE
GP I :ENERAL RODUCT NFORMATION
These fixtures are intended to be installed utilizing compliant junctionNEC
boxes.
This product is safety listed for wet locations.
Incandescent lamps may be dimmed with a standard incandescent dimmer.
LED LEDlamps may be dimmed with a dimmer. Consult lamp manufacturer for
additional information.
This instruction shows a typical installation.
9
11
9
10
ANCHORANCHOR
SCREW
FIXTURE
SOCKET
LAMP
PANEL SCREW
AND BRACKET
GLASS PANEL
SHADE
WASHER AND
THUMB SCREW
SHADE SCREW
11
12
13
3 5
10
11 11

1A
7
8
13
9
11
ANCRE VIS DE
ANCRE
LUMINAIRE
DOUILLE
AMPOULE
VIS ET SUPPORT
DE PANNEAU
PANNEAU DE VERRE
ABAT-JOUR
RONDELLE ET
VIS DE POUCE
VIS DE ABAT-JOUR
3 5
10
11 11
BASE DE
LUMINAIRE
2
Pour Modèle OL13603 Seulement: Installez temporairement la plaque de montage à la boîte de jonction.
Pour Modèle OL13603 Seulement: Marquez l'emplacement des trous d'ancre sur la plaque de montage et retirer la
plaque de montage.
Pour Modèle OL13603 Seulement: Percer des trous de taille appropriée aux emplacements marqués et installer les ancres.
Fixer la plaque de montage à la boîte de jonction.
Pour Modèle OL13603 Seulement: Visser les vis d'ancre dans l’ancres.
Connectez le luminaire à un terrain approprié conformément aux codes électriques locaux.
Connectez le fil blanc de luminaire au fil de la ligne d'alimentation neutre avec un écrou de fil.
Connectez le fil noir de luminaire au fil de la ligne d'alimentation chaude avec un écrou de fil.
Montez la base de luminaire sur la plaque de montage et le fixer avec les vis de luminaire.
Insérer les panneaux de verre à l'abat-jour et les fixer en place à l'aide des supports et les vis de panneau.
Installez l'abat-jour sur cheville sur le luminaire et installer la rondelle et le vis de pouce. Sécuriser entièrement l'abat-jour à
le luminaire en utilisant les vis de l'abat-jour.
Visser l’ampoule dans la douille. Reportez-vous à l'étiquette sur la prise pour Max Wattage information.
Pour les endroits humides, calfeutrez autour de la base de le luminaire avec une construction étanche étanché
ATTENTION RISQUE INCENDIE:D'
Ce produit doit être installé conformément au code
d'installation en vigueur par une personne familière avec
la construction et l'exploitation du produit et les risques
qu'il entraîne.
Utiliser les conducteurs d'alimentation
supérieure à 90° c.
VIS DE
LUMINAIRE
BOÎTE DE
JONCTION
PLAQUE DE
MONTAGE
1
2
3
4
5
6
7
8
9
10
11
12
13

1A
7
8
13
9
11
ANCLAJE
TORNILLO
DE ANCLAJE
LUMINAIRE
DOUILLE
AMPOULE
TORNILLO Y SOPORTE
DEL PANELE
PANELE DE VIDRIO
PANTALLA
ARANDELA Y TORNILLO
DE PULGAR
TORNILLO DE LA PANTALLA
3 5
10
11 11
BASE DE
LA LÁMPARA
3
Para Modelo OL13603 Solamente: Instalar temporalmente la placa de montaje a la caja de junctura.
Para Modelo OL13603 Solamente: Marque la ubicación de los orificios de anclaje en la placa de montaje y retire la placa
de montaje.
Para Modelo OL13603 Solamente: Perforar agujeros del tamaño adecuado en los lugares marcados y instalar los
anclajes.
Fije la placa de montaje a la caja de junctura.
Para Modelo OL13603 Solamente: Atornille los tornillos de anclaje en los anclajes.
Conecte la lámpara a una tierra adecuada, de acuerdo con los códigos eléctricos locales.
Conecte el cable blanco de la lámpara al cable de línea de energía neutra con una tuerca para cable.
Conecte el cable negro de la lámpara al cable de línea eléctrica caliente con una tuerca para cable.
Monte la base de lámpara sobre la placa de montaje y fijarlo con los tornillos de lámpara.
Insertar los paneles de vidrio en la pantalla y fijarlos en su lugar utilizando los soportes y tornillos del panel.
Instalar en la pantalla en la clavija en la lámpara y instalar la arandela y tornillo de pulgar. Totalmente asegurar la pantalla
a la lámpara usando los tornillos de la pantallas.
Atornille la bombilla en el enchufe. Consulte la etiqueta en la toma de Max Información de Potencia.
Para lugares húmedos, calafatear alrededor de la base de la lámpara con sellador de construcción resistente al agua.
PRECAUCIÓN RIESGO DE INCENDIO:
Este producto debe instalarse de acuerdo con el
código de instalación aplicable por una persona
familiarizada con la construcción y operación del
producto y los riesgos que conllevan.
Utilizar conductores de suministro
mínimo 90° c.
TORNILLO DE
LA LÁMPARA
CAJA DE
JUNCTURA
PLACA DE
MONTAJE
1
2
3
4
5
6
7
8
9
10
11
12
13

SAVETHESE INSTRUCTIONS!
4
7400 Linder Ave, Skokie, 160077IL
800.969.3347
www.Feiss.com
© 2017 Feiss.All rights reserved.The "Feiss" graphic is a
registered trademark of Feiss. Feiss reserves the right to
change specifications for product improvements without notification.
