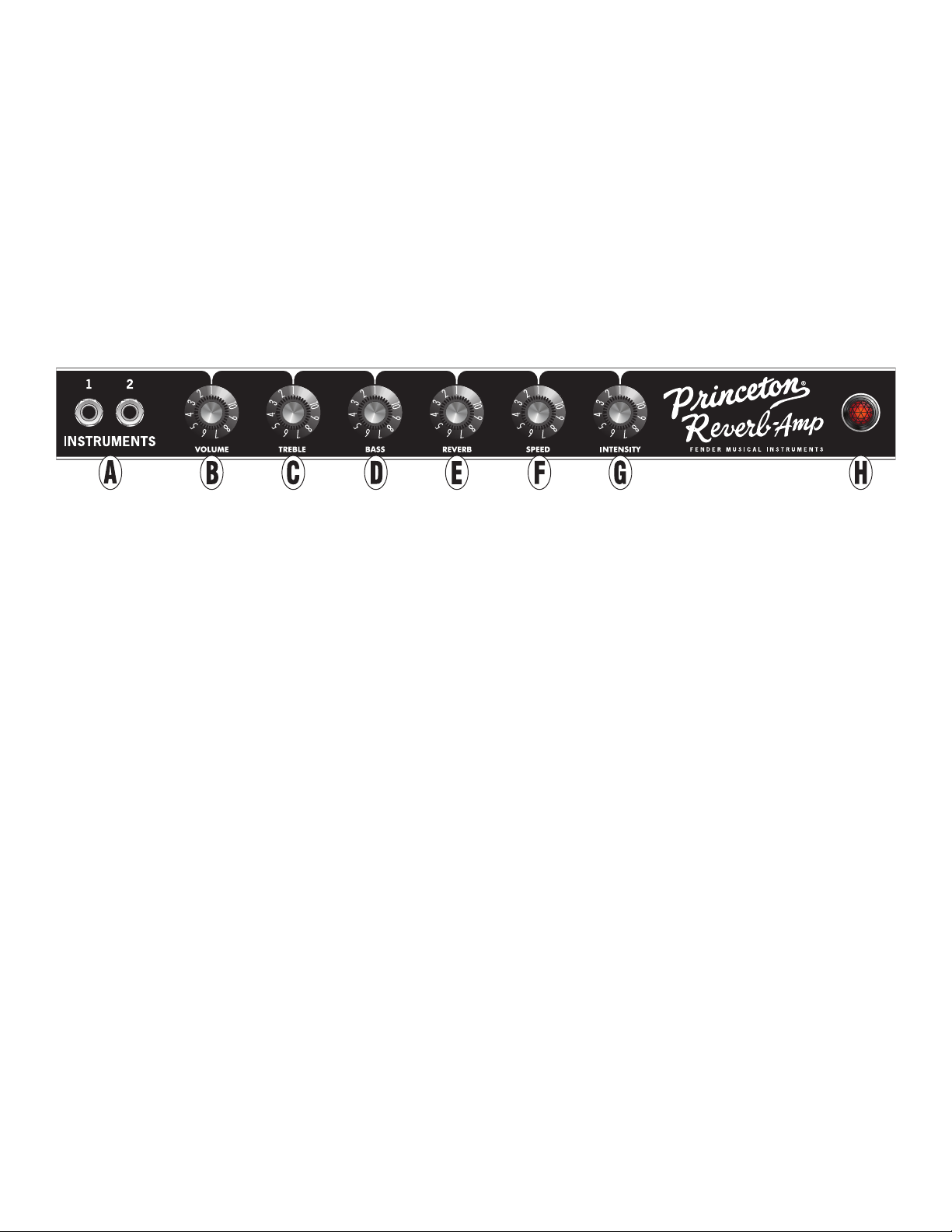

A. INPUTS: Connect instrument here. Normal input 1 produces
full sensitivity; normal input 2 has adjusted sensitivity (-6dB)
for slightly darker tone and cleaner response with high-gain
instruments.
B. VOLUME: Controls volume level of both inputs.
C. TREBLE: Controls treble response of both inputs.
D. BASS : Controls bass response of both inputs.
E. REVERB: Controls reverb eect level. No reverb is heard when
control is turned fully counterclockwise. Reverb can also be
turned on and o using included two-button footswitch.
F. SPEED: Controls “vibrato” (tremolo) eect rate.
G. INTENSITY: Controls “vibrato” (tremolo) eect depth. No eect
is heard when control is turned fully counterclockwise. Eect can
also be turned on and o using included two-button footswitch.
H. POWER JEWEL: Illuminates red when amplier is on; ashes
between red and amber during warmup. Illuminates amber in
MUTE mode (K).
The Tone Master Princeton Reverb amplier uses massive digital
processing power to achieve a single remarkable sonic feat: faithfully
modeling the circuitry and 12-watt power output of an original
Princeton tube amp. Using a high-performance 50-watt digital
power amp to achieve the headroom and dynamic range of a real
vintage Princeton tube amp, paired with the pronounced sparkle and
clarity of a single Jensen® C10R speaker and a resonant pine cabinet,
the result is tubeless Princeton Reverb tone, volume and dynamics
virtually indistinguishable from the all-tube original. And with all these
features, the Tone Master Princeton Reverb weighs over 40 percent
less than an all-tube Princeton.
Front panel features give guitarists a playing experience identical
to the tube version, including Fender’s world-standard reverb and
tremolo eects. Additional rear-panel features deliver modern
convenience and exibility—including an output power selector for
full power and ve attenuated settings, balanced XLR line output
with impulse response (IR) cabinet simulations, mute switch for silent
stage or recording use, USB port for rmware upgrades, and more.
Register your Tone Master Princeton Reverb online at start.fender.com.
TONE MASTER®PRINCETON REVERB®
CONTROL PANEL
ENGLISH
1

REAR PANEL

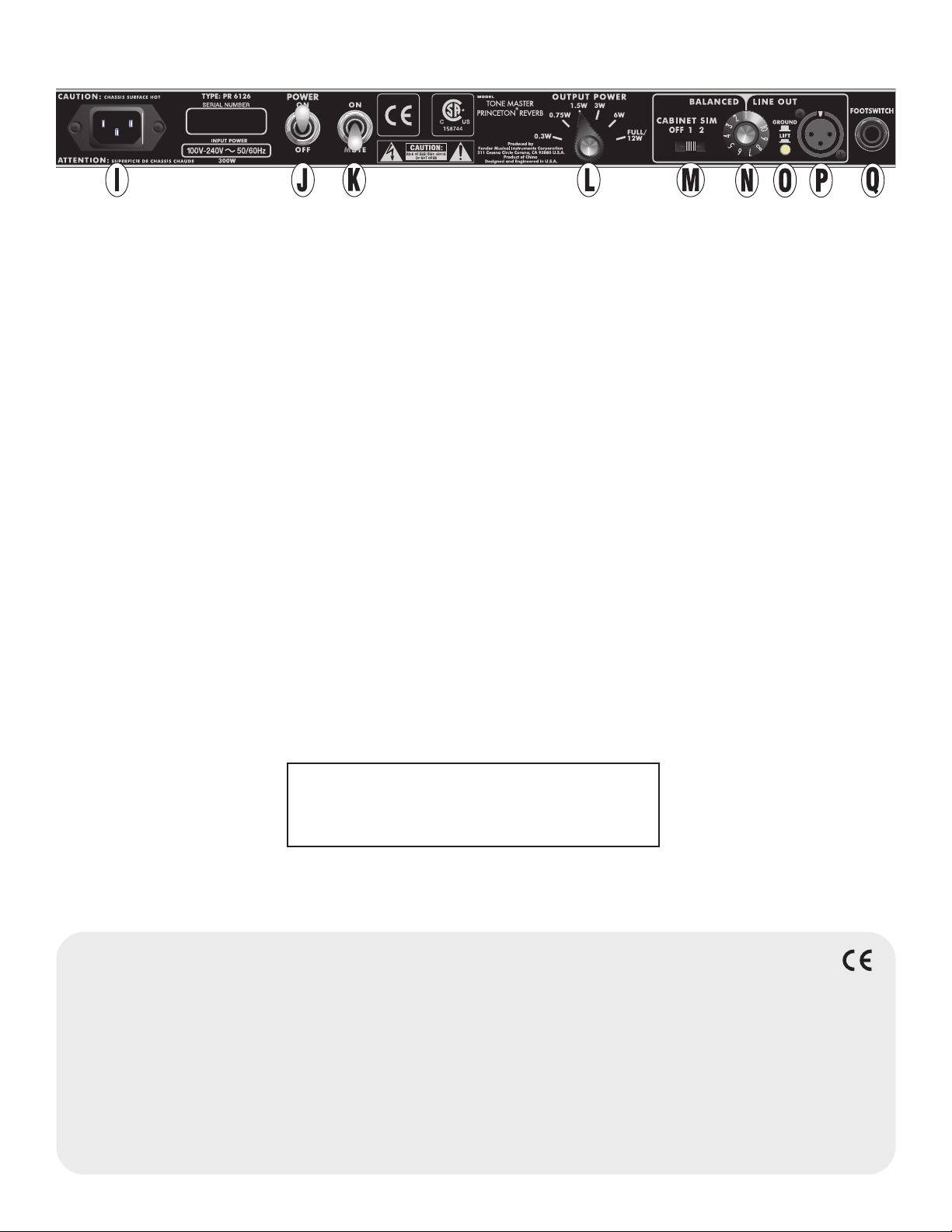

I. IEC POWER INLET: Connect included power cord to a grounded
outlet in accordance with input power voltage and frequency
specied beside inlet. Universal 100V-240V operation.
J. POWER: Turns amplier on and o.
K. MUTE: Mutes power amp. When in MUTE mode, XLR line output
remains active for studio or “quiet stage” use, and POWER JEWEL
(H) illumination changes from red to amber.
L. OUTPUT POWER : Selector switch oers full power (12 watts) and
ve other attenuated wattage settings that tailor room/venue
overall loudness. Set amp front-panel channel volume to personal
preference for tube-emulated response, then set OUTPUT POWER
to preferred level.
M. CABINET SIM: When using XLR BALANCED LINE OUTPUT (P), this
switch oers three dierent tonal options—a at, uncolored amp
signal without speaker cabinet emulation (OFF); and two impulse
response (IR) proles emulating dierent speaker/microphone-
placement combinations:
IR PROFILE 1: Dynamic microphone close-mic’ed for
pronounced attack and denition. IR created using a Shure® SM57
microphone.
IR PROFILE 2: Ribbon mic, close-mic’ed for increased
smoothness and bass response. IR created using a Royer Labs®
R-121 Studio Ribbon microphone.
N. BALANCED LINE OUTPUT LEVEL: Adjusts output level of XLR
BALANCED LINE OUTPUT (P) for external devices and systems (i.e.,
PA and recording gear), whether mic or line level.
O. GROUND LIFT: When using the XLR BALANCED LINE OUTPUT (P),
engaging this button may eliminate hum or buzz resulting from
connection to improperly grounded equipment.
P. XLR BALANCED LINE OUTPUT: For balanced connection to
external devices and systems (i.e., PA systems and recording gear).
XLR line output remains active when amp is in MUTE mode (K).
Q. FOOTSWITCH: Connect included two-button footswitch for
reverb and tremolo on/o here.
R. USB PORT (NOT SHOWN): For rmware updates, a USB port is
located on the underside of the chassis beneath the OUTPUT
POWER section. Visit fender.com/rmware/support for periodic
rmware updates that improve and enhance the Tone Master
experience.
All non-FMIC product names and trademarks appearing in this
manual are the property of their respective owners and are used
solely to identify the products whose sounds were studied during
IR development for this product. The use of these products and
trademarks does not imply any aliation, connection, sponsorship,
or approval between FMIC and with or by any third party.
SPECIFICATIONS
TYPE PR 6126
POWER REQUIREMENTS 300W (max)
POWER AMP OUTPUT 50W into 8 Ω (simulates 12W tube amp performance)
INPUT IMPEDANCES Input 1: 1M Ω Input 2: 136k Ω
XLR LINE OUT IMPEDANCE 600 Ω
SPEAKER 1 10” Jensen® C10R, 8 Ω (PN 0069347000)
FOOTSWITCH Two-button Tone Master (included, PN 7716005000)
COVER Fitted cover (included, PN 0075947000)
DIMENSIONS AND WEIGHT Width: 19.875” (50.5 cm) Height: 16” (40.6 cm) Depth: 9.5” (24.13 cm) Weight: 19.9 lbs. (9.03 kg)
Product specifications subject to change without notice.
ENGLISH
2
For questions and troubleshooting,
contact a Fender specialist at:
--- (U.S. toll free)
--- (International)

A. INSTRUMENTOS: Conecte aquí el instrumento. La entrada 1
produce una sensibilidad total; la entrada 2 tiene una sensibilidad
reducida (-6dB) para un tono ligeramente más oscuro y una
respuesta más limpia con instrumentos de alta ganancia.
B. VOLUMEN: Regula el nivel de volumen de ambas entradas.
C. AGUDOS: Regula las frecuencias más altas de ambas entradas.
D. BAJOS: Regula las frecuencias más bajas de ambas entradas.
E. REVERBERACIÓN: Regula el volumen de reverberación. No se
oye ninguna reverberación al girar el control completamente a la
izquierda. La reverberación también se puede activar y desactivar
con el pedal de dos botones.
F. VELOCIDAD: Regula la velocidad de vibración del efecto
trémolo.
G. INTENSIDAD: Regula la profundidad de vibración del
efecto trémolo. No se oye ningún efecto al girar el control
completamente a la izquierda. El efecto también puede activarse
y desactivarse con el pedal de dos botones.
H. LED DE ENCENDIDO: Si el amplicador está encendido, el led
aparece iluminado de color rojo. Durante el calentamiento,
parpadea de color rojo y amarillo. Cuando está en régimen MUTE
(K) se ilumina de color amarillo.
El amplicador Tone Master Princeton Reverb utiliza las amplias
capacidades de procesamiento del audio digital para crear un
resultado único: una réplica el de la circuitería y de la salida de
12 vatios del amplicador de válvulas Princeton original. Gracias a
una etapa nal digital de alta potencia de 50 vatios utilizada para
conseguir la reserva de potencia y el rango dinámico del histórico
amplicador a válvulas Princeton, combinado con la reconocida
penetración y calidad del altavoz Jensen® C10R y una caja de
resonancia de madera de pino, el amplicador consigue, incluso sin
válvulas, el sonido, el volumen y la dinámica del Princeton Reverb
que son prácticamente indistinguibles del original totalmente a
válvulas. E incluso con esa característica, el Tone Master Princeton
Reverb es un 40% más ligero que el Princeton de válvulas.
Las características del panel frontal ofrecen a los guitarristas
una experiencia de interpretación idéntica a la de la versión de
válvulas, incluidos los efectos de reverberación y trémolo de Fender
reconocidos a nivel mundial. Las modernos elementos adicionales
del panel trasero ofrecen comodidad y exibilidad, incluyendo
un selector de potencia de salida para la máxima potencia y cinco
ajustes atenuados, salida de línea XLR equilibrada con simulaciones
de altavoz de respuesta al impulso (IR), interruptor de silencio para
el uso silencioso en el escenario o la grabación, puerto USB para
actualizaciones de rmware, y mucho más.
Registre su Tone Master Super Reverb en línea a través
de la página start.fender.com.
TONE MASTER®PRINCETON REVERB®
PANEL DE CONTROL
ESPAÑOL
3

PANEL TRASERO

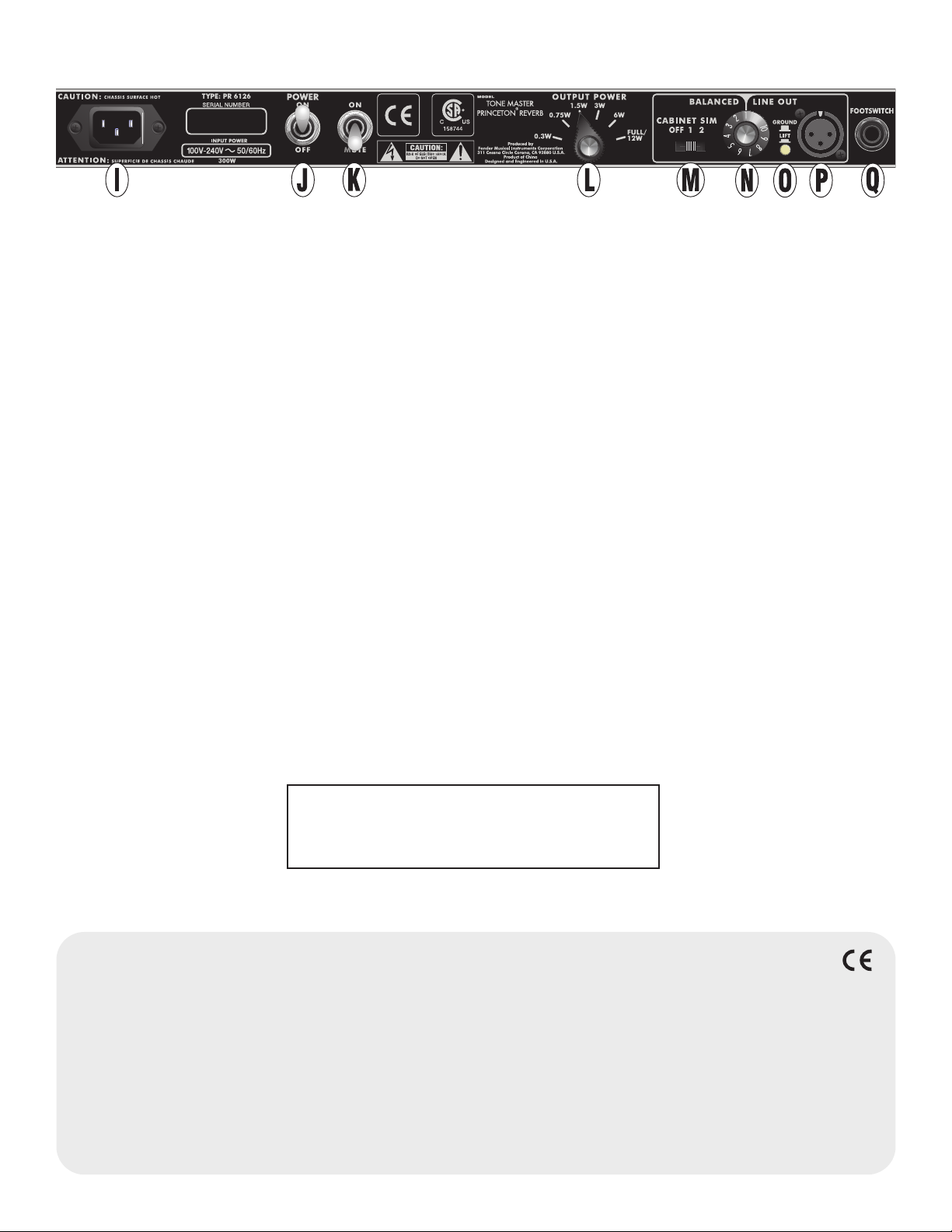

I. ENTRADA DE ALIMENTACIÓN IEC: Conecte el cable de
alimentación incluido a un enchufe con toma de tierra y con una
tensión y frecuencia acorde a los valores indicados junto a la
entrada. La alimentación universal funciona con 100 a 240 V.
J. BOTÓN DE ENCENDIDO: Enciende y apaga el amplicador.
K. MUTE: Silencia el amplicador de potencia. Cuando está en modo
MUTE, la salida de línea XLR permanece activa para uso en estudio o
“escenario silencioso”. El led (H) cambia de color de rojo a amarillo.
L. POTENCIA DE SALIDA: El interruptor selector ofrece la máxima
potencia (12 vatios) y cinco ajustes de potencia atenuada que
adaptan el amplicador a la sonoridad general de la sala/
escenario. Ajuste en el panel frontal del amplicador el nivel
de respuesta simulada del amplicador de válvulas utilizando
el control de volumen, a continuación ajuste el conmutador de
POTENCIA DE SALIDA al nivel requerido.
M. SIMULACIÓN DE ALTAVOZ: Cuando se utiliza la SALIDA DE
LÍNEA BALANCEADA XLR (P), este conmutador ofrece tres
opciones tonales diferentes: una señal de amplicador plana y
sin color ni emulación del sonido del amplicador (OFF); y dos
perles de impulso (IR) que emulan diferentes combinaciones de
ubicación de altavoces y micrófonos:
PERFIL IR 1: Micrófono dinámico situado cerca para un ataque y una
denición pronunciados. El perl simula el micrófono Shure® SM57.
PERFIL IR 2: Micrófono de cinta situado cerca para aumentar la
suavidad y la respuesta de los graves. El perl simula el micrófono
de cinta de estudio Royer Labs® R-121.
N. NIVEL DE SALIDA DE LÍNEA BALANCEADA: Ajusta el volumen
de salida de la salida simétrica XLR (P) para dispositivos y sistemas
externos (por ejemplo, equipos de megafonía y grabación), tanto
si requieren fuerza de la señal de micrófono o de línea.
O. ELEVACIÓN DE TIERRA: Al utilizar la salida de línea simétrica XLR
(P), y conectar incorrectamente un dispositivo con toma de tierra,
este botón puede eliminar los zumbidos resultantes de la conexión.
P. SALIDA DE LÍNEA SIMÉTRICA XLR: Para la conexión simétrica
a un dispositivo y sistema externos (por ejemplo megafonía y
equipos de grabación). La salida de línea XLR permanece activa
incluso al conmutar el amplicador al modo silencioso MUTE (K).
Q. PEDAL: Conecte aquí el pedal de dos botones para encender y
apagar la reverberación y el trémolo.
R. PUERTO USB NO APARECE EN LA IMAGEN: Para actualizar el
rmware. El puerto USB está situado en la parte inferior del chasis,
bajo la sección POTENCIA DE SALIDA. En la página fender.com/
rmware/support encontrará actualizaciones regulares que mejoran y
amplían las experiencias con el amplicador Tone Master.
Todos los nombres de productos y marcas comerciales que no son de
FMIC y que aparecen en este manual son propiedad de sus respectivos
propietarios y se utilizan únicamente para identicar los productos
cuyos sonidos fueron estudiados durante el desarrollo de IR para este
producto. El uso de estos productos y marcas registradas no implican
ninguna aliación, conexión, patrocinio o aprobación entre FMIC y
cualquier tercero.
CARACTERÍSTICAS
MODELO PR 6126
ALIMENTACIÓN REQUERIDA 300 W (max)
POTENCIA DE SALIDA De 50 a 80 W (simula la potencia de un amplificador de válvulas de 12 W)
IMPEDANCIA DE ENTRADA Entrada 1: 1 MΩ Entrada 2: 136 kΩ
IMPEDANCIA DE LA SALIDA DE LÍNEA XLR 600 Ω
ALTAVOZ Un altavoz Jensen® C10R, 80 de 10” (PN 0069347000)
PEDAL Conmutador de dos botones Tone Master (forma parte del suministro, PN 7716005000)
CUBIERTA Cubierta provista (incluida, PN 0075947000)
MEDIDAS Y PESO Ancho: 19,875” (50,5 cm) Altura: 16” (40,6 cm) Fondo: 9,5” (24,13 cm) Peso: 19,9 lbs, (9,03 kg)
Las características del producto pueden variar sin notificación previa.
4
Diríjase a un especialista de la compañía Fender para
cualquier pregunta o consulta llamando al:
--- (gratuito en EE.UU.)
--- (desde el extranjero)
ESPAÑOL
