INSTALLATION MANUAL / NÁVOD NA INSTALACI
N211/R01 (29.3.07)
MPSV 15
CABLE HEATING CIRCUITS / KABELOVÉ TOPNÉ OKRUHY
GENERAL TERMS AND CONDITIONS / VŠEOBECNÉ PODMÍNKY
• Topná část kabelového topného okruhu se nesmí krátit, ani
jinak upravovat. Kráceny dle potřeby mohou být pouze
studené připojovací konce.
• Spojka spojující studený konec a topný okruh nesmí být
instalována v ohybu. Topné kabely se nesmějí dotýkat, ani
křížit, vzdálenost topných kabelů od sebe je min. 30 mm,
průměr ohybu kabelu smí být minimálně osminásobek jeho
průměru.
• Jestliže je topný kabel nebo napájecí přívod poškozen,
musí být nahrazen nebo opraven výrobcem, jeho servisním
technikem nebo podobně kvalifikovanou osobou, aby se
zabránilo vzniku nebezpečné situace. Kabely neinstalujte
pomocí hřebíků a vrutů!
• Topný kabel musí být napájen přes proudový chránič se
jmenovitým vybavovacím proudem IΔn
≤ 30 mA.
Doporučujeme každý topný celek/okruh topení vybavit
samostatným proudovým chráničem.
• Topné kabely mohou být skladovány do teplotní odolnosti
pláště (80 °C) a instalovány při teplotě vyšší než –5 °C, při
provozu nesmí být vystaven teplotám vyšším než 80 °C.
• Instalace musí umožnit odpojení kabelů v obou pólech.
• Před pokládkou i po pokládce je nutné provést měření
odporu topných okruhu. Naměřené hodnoty se musí
shodovat. Naměřené hodnoty zapište do Záručního listu.
Tolerance naměřených hodnot ±5- 10%.
• Před pokládkou a po pokládce musí být provedeno měření
izolačního odporu mezi topným vodičem a ochranným
opletením – naměřená hodnota nesmí být nižší než 0,5 MΩ
.
Naměřené hodnoty zapište do Záručního listu.
• Jakékoliv neshody ihned oznamte výrobci nebo dodavateli a
ukončete veškeré práce.
• Před použitím topného kabelu je nutno zkontrolovat štítkové
údaje, jestli jsou ve shodě s požadovaným výrobkem.
• Dodavatel musí informovat ostatní dodavatele stavby o
umístění topné jednotky a o rizicích z toho vyplívajících.
• Plocha musí být po celém obvodu oddělena od svislých
konstrukcí dilatační spárou (polystyren, mirelon apod., tl. do
10mm).
• The heating part of the cable heating circuit may not be
shortened or otherwise adjusted in any way. Only the cold
connection ends may be shortened, as needed.
• The connector joining the cold connection end and the
heating circuit must not be installed in a bend. The heating
cables may neither touch nor cross one another. The
minimum distance between the cables is 30 mm, and the
diameter of a bend must be at least eight times greater
than the cable’s diameter.
• If the heating or power supply cables are damaged, they
must be replaced or repaired by the manufacturer, its
service technician or a similarly qualified person in order to
prevent a dangerous situation from arising.
• The heating cable must be supplied with electricity by
means of a residual current circuit breaker with rated
actuating current of IΔn ≤30 mA. We recommend that
each heating unit/circuit be equipped with a separate
residual current device.
• The heating cables may be stored at temperatures up to
the resistance of the jacket (80°C) and installed at a
temperature of greater than - 5°C. When in use, the cables
may not be exposed to temperatures exceeding 80°C.
• The installation must allow disconnecting the cables at both
poles.
• Before and after laying the cables, it is necessary to
measure the insulation resistance between the heating
conductor and the protective braiding. This measured value
may not be less than 0.5 MΩ. Record the measured
values in the certificate of warranty.
• In case of any discrepancies, you should report these
immediately to the manufacturer or supplier and discontinue
the work completely.
• Before using the heating cable, it is necessary to check
whether the data on the label is in accordance with your
requested product.

2
• Pří pokládání na plochu větší než 20m2 nebo s úhlopříčkou
větší než 7m je nezbytné respektovat dilataci podkladových
materiálů (dilatační celek max.25m2
u kabelů do 80W/m2).
Topný kabel nesmí přecházet přes dilatační spáry. Připojovací
netopné kabely musí být v místě dilatačních spár volně
uloženy v ochranné trubce. Přechod veškerých instalací –
studený konec, sonda termostatu – ze stěny do podlahy
musí být provedeny v instalačních trubkách a umožňovat
vzájemný pohyb podlahy a stěny.
• Nepoužitím dostatečné vrstvy tepelné izolace pod topným
systémem se vystavujete riziku značných tepelných ztrát
směrem dolů. Doporučená tepelná izolace je 70- 80 mm
extrudovaného polystyrénu a obdobně tepelně izolujících
materiálů.
• Kabel nesmí být kladen pod zařizovací předměty, jakož i pod
nábytek neumožňující volné proudění vzduchu.
• Vzdálenost topné části kabelu od stěny nemá být menší jak
50mm.
• Při uvádění kabelu do chodu musí být jednotlivé vrstvy
vyzrálé viz. návod a doporučení výrobce hmoty.
• Materiály dále používané pro zušlechtění povrchu podlahy
(lepidlo na dlažbu, koberec, parkety apod.) musí mít
doporučení od výrobce, že jsou určeny pro tepelně namáhané
podlahy.
• Jiné použití než je v tomto návodu konzultujte s výrobcem.
• The supplier must inform other construction suppliers of the
place where the heating unit is installed and of the related
risks.
• The perimeter of the area must be separated from the
vertical structures by an expansion joint (polystyrene,
Mirelon ,
etc., up to 10 mm wide).
• In case that cables are laid in an area larger than 20 m
2
or with a diagonal greater than 7 m, it is necessary to
account for expansion of the foundation materials (expansion
unit max. 25 m2for mats up to 80 W/m2). The heating
cable may not cross the expansion joints. The non- heating
connecting cables located at the expansion joints must be
laid loosely in a protective tube. All installed elements –
cold connection end, thermo regulator’s probe – where they
pass from the wall to the floor must be placed in installa-
tion tubes and must allow for movement of the floor and
wall relative to one another.
• An insufficient thermal insulation layer below the heating
system may cause significant thermal loss (warmth moving
downwards). Recommended thermal insulation is 70–80 mm
of extruded polystyrene or similar thermal insulation
materials.
• The cable may be placed neither under furnishings, nor
under furniture that does not allow air to circulate.
• The distance between the heating part of the cable and the
wall should not be less than 50 mm.
• When putting the cable into operation, each layer must be
fully set – see the instruction for use and recommendation
from the manufacturer of the materials.
• Materials used in finishing the floor surface (glue for tiles,
carpet, parquets, etc.) must be approved by their respective
manufacturers for use on floors under thermal stress.
• Any manner of use different from those specified in this
user guide should be consulted with the manufacturer.

3
1. Description and cennection
• The heating cables should be connected to a 230V, 50Hz
electric network. Degree of protection: IP67.
• The protective braiding is to be connected to the PE
protective conductor.
CONSTRUCTION:
• Core: stranded resistance wire
• Insuletion: cross- linked polyethylene (XLPE) - 1mm thickeness
• Protective braiding: 14 tinned copper wires Ø0,3mm +
AIPET foil
• Jacket: PVC 105°C — thickness 0,8mm
2. Use for floor heating in residential buildings,
houses, workshops, and restrooms
a) Dimensioning
• If the floor heating is intended to be used to warm the floor
surface for short intervals, we recommend that the heating
cable be installed close to the floor surface within the upper
limit of the recommended outputs W/m2.
• If the floor heating is to be used to heat a room, it is
necessary to know the thermal loss value for the building to
select the most suitable heating system. The installed output
should correspond to a multiple of 1.1 to 1.3 times the
calculated thermal loss due to the maximum recommended
outputs (see table below). An additional heating device must
be used (for example, converter ECOFLEC or ATLANTIC).
1. Popis a zapojení
• Topné kabely se připojují na soustavu 230V, 50Hz. Krytí
IP67.
• Ochranné opletení se připojuje na PE vodič.
KONSTRUKCE:
• Jádro: slaněný odporový drát
• Izolace: síťovaný polyetylen (XLPE) - tloušťka 1mm
• Ochranné opletení: 14 Cu drátků Ø 0,3mm pocínovaných +
AlPET folie
• Plášť: PVC 105°C (UV odolné) – tloušťka 0,8mm
2. Použití pro mírně akumulační a poloakumulační
podlahové vytápění
a) Dimenzování
• Pokud se jedná o vytápění místnosti, tak pro správnou volbu
topného systému musíme znát hodnotu tepelných ztrát
objektu. Instalovaný příkon by měl odpovídat 1,1 až 1,3
násobku vypočtených tepelných ztrát z důvodu max.
doporučených výkonů (viz. TAB), musí se použít přídavné
topení (např. konvektor ECOFLEX nebo ATLANTIC).
• Doporučený plošný příkon pro poloakumulační vytápění je v
rozmezí 150 — 250W/m2.
RECOMMENDED AND MAXIMUM OUTPUTS / TABLKA DOPORUČENÝCH A MAXIMÁLNÍCH PŘÍKONŮ

4
b) Montáž — mírně akumulační systém
INSTALACE DO BETONU (samonivelační hmoty)
•
Nejprve si přečtěte Všeobecné podmínky.
• V případě fixace topného kabelu přímo na tepelnou izolaci (jen
extrudovaný polystyrén) nesmí být instalovaný příkon větší než
160W/m2.
• Betonová směs musí být natolik zhutněná, aby vrstva neobsa-
hovala vzduchové bubliny, kaverny apod. a zajišťovala dokonalý
kontakt s topným kabelem. Hutnit nutno opatrně, ručně, aby
nedošlo k poškození kabelu. V žádném případě nepoužívat
ponorné vibrátory.
• Betonová směs musí obsahovat tzv. plastifikátory.
• Při betonování je nutno dbát na skutečnost, že při přestávce
delší 60minut se betonované plochy dokonale nespojí. Proto při
delší prodlevě je nutno vytvořit adhezívní spojovací můstek,
např. penetrací nebo jiným způsobem.
• Při instalaci armovacího železa je nutno dát pozor, aby nedošlo
k poškození izolace kabelu.
POSTUP
• Na hydroizolovaný podklad položte tepelnou izolaci.
• Rozviňte topný kabel ve tvaru meandru, dle požadovaného
výkonu.
• Topný kabel fixujte přímo na tepelnou izolaci tak, aby se
při betonáži nemohl pohnout, např. páskou Grufast nebo
Plastovou příchytkou kabelů.
• Proveďte proměření odporu topného okruhu a unikajícího —
rozdílového proudu, zapište do Záručního listu.
• Kabel zalijte vrstvou betonu do požadované výšky, po
skončení betonářských prací opět proveďte měření a zápis
do Záručního listu.
• Rohož uveďte do chodu nejdříve po 28 dnech, po úplném
vyzrání betonu.
System with moderate accumulation of heat / Mírně akumulační systém
1) Base / Podklad
2)
Thermal insulation 80mm / Tepelná izolace 80mm
3)
Ecofloor heating cable / Topný kabel Ecofloor
4)
Reinforcing steel grid / Armovací ocelová síť
5)C
oncrete accumulation layer 40—50mm / Betonová akumu-
lační vrstva 40—50mm
6)
Wiring tube with floor probe / Instalační trubka s podlaho-
vou sondou
7)
Finish floor / Nášlapná vrstva
b) Installation — system with moderate accumulation of heat
INSTALLATION INTO CONCRETE (self- levelling screed)
• Firstly, read General conditions.
• In the case of fixing of the heating cable directly to thermal
insulation (only extruded polystyrene), higher input than
160W/m2must not be installed.
• Concrete mixture has to be compacted to such extent that
no air bubbles, caverns etc. are present in the layer and so
that it ensures perfect contact with the heating cable. The
compacting has to be performed carefully and manually, so
that the cable is not damaged. In no case it is possible to
use immersion vibrators.
• The concrete mixture must contain so- called plastifiers.
• In the course of concreting, it is necessary to pay attention
to the fact that a break longer than 60 minutes results in an
imperfect uniting of areas being concreted. So, in the case of
longer pause, it is necessary to create an adhesive
connecting bridge, for example by means of penetration or in
another way.
• Be careful when installing the reinforcing grid not to damage
the cable insulation.
PROCEDURE
• Lay the thermal insulation to damp- proof base.
• Unroll the heating cable to the shape of meander, according
to required output.
• Attach the heating cable directly to the thermal insulation, so
that it cannot move in the course of concreting, for example
with using of Grufast tape or plastic cable clips.
• Measure the resistance of heating circuit and
leakage - differential current, record the measured values in
the Certificate of Warranty.
• Pour concrete to the cable up to required thickness. After the
completion of concreting work, perform the measurements
again and record measured values in the Certificate of
Warranty.
• The mat may be put into operation only after 28 days, after
full maturity of the concrete.

5
PROCEDURE:
• Cover the hydro- insulated foundation with a thermal-
insulation layer, then cover this layer with a 4 cm layer of
concrete.
• Allow the concrete to set fully.
• Clean the concrete area, remove any sharp objects and
coat it using a suitable penetrating solution.
• Place the heating cable in an open- looping pattern in
accordance with the required output.
• Fix the heating cable (e.g., using Grufast fastening strips)
so that it cannot move during further concreting.
• In humid spaces, connect the protective braiding of the
cable to the protective grounding connection for the room.
• Measure the resistance of the heating circuit and the
insulation resistance and record the measured values in the
certificate of warranty.
• Cover the cable with a concrete layer up to the required
height. After concreting is finished, measure the resistance
values again and record them in the certificate of warranty.
• Wait at least 28 days after installation before putting the
mat into operation, so that the concrete will be set fully.
• Materials used in finishing the floor surface (glue for tiles,
carpet, parquets, etc.) must be approved by their respective
manufacturers for use on floors under thermal stress.
POSTUP — poloakumulační systém
• Na hydroizolovaný podklad položte tepelnou izolaci, na
izolaci vytvořte 4cm vrstvu betonu.
• Beton nechte vyzrát.
• Betonovou vrstvu očistěte a zbavte ostrých předmětů a
natřete penetrační nátěrem.
• Rozviňte topný kabel ve tvaru meandru, dle požadovaného
výkonu.
• Topný kabel fixujte tak, aby se při další betonáži nemohl
pohnout, např. páskou Grufast.
• Ve vlhkých prostorech spojte ochranné opletení kabelu s
ochranným pospojováním místnosti.
• Proveďte proměření odporu topného okruhu a izolačního
odporu zapište do Záručního listu.
• Kabel zalijte vrstvou betonu do požadované výšky, po
skončení betonářských prací opět proveďte měření a zápis
do Záručního listu.
• Rohož uveďte do chodu nejdříve po 28 dnech, po úplném
vyzrání betonu.
• Materiály dále používané pro zušlechtění povrchu podlahy
(lepidlo na dlažbu, koberec, parkety apod.) musí mít dopo-
ručení od výrobce, že jsou určeny pro tepelně namáhané
podlahy.
Semi- accumulating system / Poloakumulační systém
1) Base / Podklad
2)
Thermal insuletion, 80mm Tepelná izolace 80mm
3)
Reinforcing steel grid / Armovací ocelová síť
4)
Ecofloor heating cable / Topný kabel Ecofloor
5)
Accumulating concrete layer, 80- 100 mm / Betono-
vá akumulační vrstva 80—100mm
6)
Installation pipe with a floor probe / Instalační
trubka s podlahovou sondou
7)
Floor finish / Nášlapná vrstva
c) Regulation
• For regulation, use one of FENIX’s available thermostats.
• For floors where exceeding the hygienic limit of 27°C
is not anticipated, or for floors in rooms occupied for
only short intervals (bathroom, lavatory, corridor) with
surface area output of up to 160 W/m
2
, it is optional
to use the thermostat’s limiting floor probe. For all
other applications, the thermostat must be equipped
with a floor probe with the maximum temperature set
to 35°C.
• For semi- accumulating floor heating, a thermostat with a
floor probe is required.
c) Regulace
• Pro regulaci použijte termostat z aktuální nabídky firmy
FENIX.
• U podlah, kde se nepředpokládá překročení hygienické
hranice 27 °C nebo se jedná o krátkodobě obývané
místnosti (koupelna, WC, chodba) s plošným příkonem do
160 W/m
2
není podmínkou limitující podlahová sonda
termostatu. U všech ostatních aplikací musí být termostat
vybaven podlahovou sondou s max. nastavením 35 °C.
• U poloakumulačního podlahové vytápění je nezbytný regulátor
s podlahovou sondou.

6
d) Accelerating the warming of heating floors
FOR HEATING MAT LAID IN A CONCRETE LAYER
• Wait at least 4–6 weeks after installation before putting the
mat into operation, so that the concrete will be set fully.
• On the first day, set the temperature of the floor to be the
same as the temperature in the room (maximum 18°C).
• In the following days, increase the temperature in increments
of 2°C per day up to 28°C.
• Maintain the temperature of 28°C for three days.
• Then, decrease the temperature of the floor by 5°C per day
until you reach the initial temperature.
• Afterwards, you can set the desired temperature and put the
floor into normal operation.
d) Náběhy topných podlah
ULOŽENÍ VE VRSTVĚ BETONU
• Topná podlaha se uvádí do provozu až po řádném vytvrdnutí
betonu po 4–6 týdnech.
• První den nastavit teplotu podlahy shodnou s teplotou v
místnosti (maximálně 18 °C).
• Následující dny zvyšovat teplotu podlahy postupně o 2 °C/
den až na 28 °C.
• Teplotu podlahy udržovat na teplotě 28 °C po dobu tří dnů.
• Následně snižovat teplotu podlahy o 5 °C denně dokud
nedosáhne počáteční teploty.
• Poté je možno teplotu podlahy nastavit na požadovanou a
uvést podlahu do běžného provozu.
a) Dimensioning / Dimenzování
3. Moderate heating of piping to provide
antifrost protection
• The heating cables placed on metal or plastic pipes prevent
liquid in the pipes from freezing when outside temperatures
are below 0°C.
• The heating cables may also be used to heat or maintain a
certain temperature in the pipes up to 60°C.
3. Použití k protimrazové ochraně a k vyhřívání
potrubí
• Topné kabely umístěné na kovové nebo plastové potrubí
poskytují ochranu před zamrzáním kapalin v potrubí při
okolních teplotách nižších 0 °C.
• Topné kabely lze taktéž použít na vyhřívání nebo udržování
teploty v potrubí až do teploty 60 °C.

7
b) Installation
• The heating cables and sensor must be affixed to the pipe
along its entire length using alu num self- adhesive tape,
which ensures that the heat is distributed evenly
.
• The temperature sensor must be placed on the coldest point
of the pipe. After completing installation, the entire pipe
including the heating cables must be covered with insulation.
• The thickness of the insulation must be the same along the
entire length of the pipe. Should the sensor be insulated
more than other parts of the pipe, the pipe could freeze. If
the sensor is insulated less than other parts of the pipe, the
heating cable could overheat.
• To protect plastic pipe, first cover the pipe with aluminum foil
and then seal the cable along its entire length using alumi-
num tape.
• When installing the heating circuit, please bear in mind that
valves, connections and flanges have greater thermal loss.
Therefore, it is necessary to wind the cable in these parts in
a closely- spaced manner.
b) Montáž
• Topné kabely a senzor se musí k potrubí připevnit po celé
délce hliníkovou samolepicí páskou, která zaručí rovnoměrné
rozložení tepla.
• Senzor teploty musí být umístěn na nejchladnějším místě
potrubí.
• Po montáži je nutno celé potrubí včetně topných kabelů
obalit izolací.
• Tloušťka izolace musí být po celé délce potrubí rovnoměrná,
protože v případě, že by senzor byl zaizolován více než jiné
části potrubí, mohlo by docházet k zamrzání potrubí. V
případě, že by senzor byl zaizolován méně docházelo by k
přehřívání topného kabelu.
• V případě ochrany plastového potrubí, nejdříve potrubí obalit
do hliníkové folie (alobal) a kabel v celé délce přelepit
hliníkovou páskou.
• Při instalaci je nutno brát v úvahu, že ventily, spojky a
příruby mají větší tepelné ztráty. Proto je potřeba na tyto
části navinout kabel hustěji.

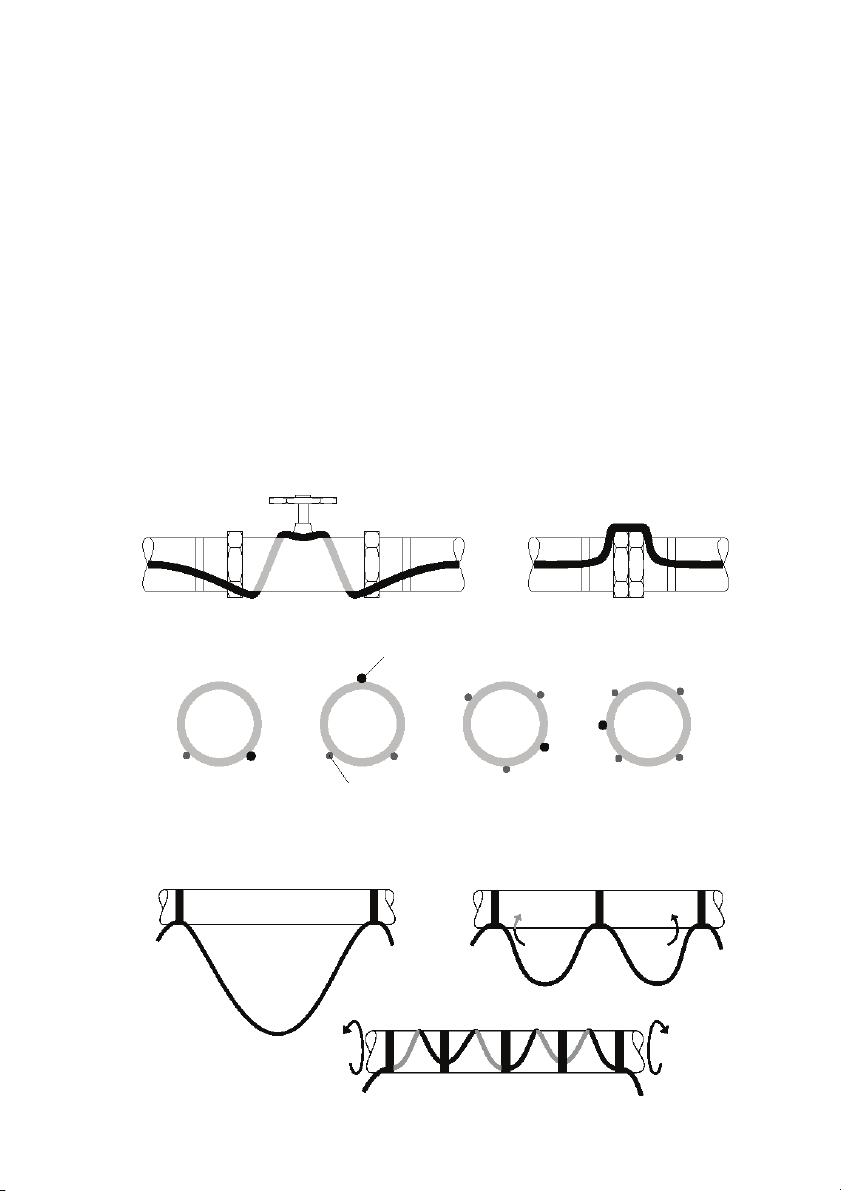

sensor / senzor
ECOFLOOR heating cable / topný kabel ECOFLOOR
AFFIXING THE CABLE TO THE PIPE / UPEVNĚNÍ KABELU

8
Fenix Trading s.r.o.
Slezská 2, 790 01 Jeseník
tel.: [phone], fax: [phone]
e- mail: [e-mail] , http://www.fenixgroup.cz
4. Warranty, claims
ECOFLOOR, supplier of the cable circuits, provides a warranty
period of 24 months for the product’s functionality, beginning
from the date of its installation that is confirmed in the
certificate of warranty (installation must be made at latest
within 6 months from the date of purchase), provided that:
• a certificate of warranty and proof of purchase are submitted,
• the procedure described in this user guide has been followed,
• data on laying and connecting the cable in the floor and the
resulting measured values of the insulation resistance of the
heating cable are provided, and
• the procedure for applying the sealing cement specified by
its producer has been followed.
Claims may be made in writing at the company that performed
the installation, or directly to the manufacturer.
Provided that the aforementioned conditions were met and the
warranty period has expired, the conditions under the claims
procedure, clause 5, applies for an additional period of 3
years.
The claims procedure also is available at the website
http://www.fenixgroup.cz
4. Záruka, reklamace
Dodavatel kabelových okruhů ECOFLOOR poskytuje záruku na
její funkčnost po dobu 24 měsíců ode dne
instalace potvrzené na záručním listě (instalace musí být
provedena maximálně 6 měsíců od data prodeje)
pokud je:
• doložen záruční list a doklad o zakoupení,
• dodržen postup dle tohoto návodu,
• doloženy údaje o skladbě kabelu v podlaze, zapojení a
výsledcích měření izolačního odporu topného kabelu,
• dodržen návod výrobce pro aplikaci tmelů.
Reklamace se uplatňuje písemně u firmy, která provedla
instalaci, připadně přímo u výrobce.
Při dodržení výše uvedených podmínek a po uplynutí záruční
doby platí po dobu dalších 3 let podmínky dle reklamačního
řádu, bod č. 5.
Reklamační řád je také na http://www.fenixgroup.cz
c) Regulation
For economical operation and safety, it is necessary to install
a thermostat with a remote probe placed on the pipe. We
recommend using a KABLOREG A1- 4, OJ ETV or EBERLE
ITR3. Each of these is currently available at FENIX. When
using the heating cable to prevent freezing, always set the
thermostat to 3 – 5°C.
c) Regulace
Z hlediska úsporného provozu a bezpečnosti je potřeba instalaci
vybavit termostatem s oddálenou sondou umístěnou na potrubí.
Z aktuální nabídky firmy FENIX doporučujeme KABLOREG A1- 4,
OJ ETV nebo EBERLE ITR3. Při použití kabelu pro nezamrznou
teplotu nastavujeme vždy na termostatu teplotu 3–5 °C.
