Fenix PA-609M User manual

PA-609M
Nº de serie:
Serial No.:
Instrucciones
Instructions
Fabricante:
Manufacturer:
FENIX Stage, S.L.
Avda. de los Trabajadores, 24
Horno de Alcedo
46026 - Valencia (Spain)
Tel.: [phone]
[email protected]
www.fenixstage.com
www.audiovias.com

22
www.audiovias.com

3
DECLARATION OF CONFORMITY
FENIX STAGE, S.L.
Address: Avda. de los Trabajadores, 24 - Horno de Alcedo - 46026 - Valencia (Spain)
Phone: [phone]
VAT No.: ESB-91423046
We declare at our exclusive liability the conformity of the product:
Name: LIFTING TOWER P.A.
Model: PA-609M
Description:
Alloy: EN AW-6082 T6
Main tube: 50 x 3mm
Brace: 20 x 2mm
Maximum height: 9,30m.
Maximum load: 600kg.
Aluminium: 6082 –T-6.
Work surface: 4,82 x 3,58m.
Truss type: Squared 29x29.
Weight: 216kg.
Elevation system: Electrical chain hoist or manual chain hoist.
to which this declaration refers as per the following regulations: CE 2006/42/EG.
Person empowered to compile the technical file and authorised representative:
Mª Julia Niza del Río
Número de serie:
Fecha:
www.audiovias.com

44
ÍNDICE
1.- INTRODUCCIÓN 5
2.- DATOS GENERALES 5
2.1.- Datos técnicos 5
2.2.- Normativa de aplicación 5
3.- NORMAS DE SEGURIDAD 6
4.- INSTRUCCIONES DE USO 7
5.- RIESGOS ESPECÍFICOS 9
6.- SISTEMAS DE PREVENCIÓN 9
INDEX
1.- INTRODUCTION 10
2.- GENERAL DATA 10
2.1.- Technical data 10
2.2.- Applicable regulations 10
3.- GENERAL SAFETY RULES 11
4.- HOW TO USE 12
5.- SPECIFIC RISKS 14
6.- PREVENTION SYSTEMS 14
www.audiovias.com

55
ESPAÑOL
1. INTRODUCCIÓN
El presente manual de instrucciones ha sido
realizado en conformidad con los requisitos
de la Directiva de Máquinas CE 2006/42/EG
y sus sucesivas modicaciones.
El manual de instrucciones representa parte
integrante de la PA. Debe ser consultado
antes, durante y después de la puesta en
marcha de la torre así como cada vez que se
considere necesario, respetando su contenido
en todas y cada una de sus partes.
Solamente de este modo se podrán alcanzar
los objetivos fundamentales que se han
establecido en la base de este manual
como son prevenir riesgos de accidentes y
optimizar lo máximo posible las prestaciones
de la PA.
En el marco de dicho manual se han
cuidado minuciosamente los aspectos
correspondientes a la seguridad y a la
prevencióndeaccidenteseneltrabajodurante
la utilización de la máquina destacando las
informaciones que son de mayor interés para
el usuario.
ATENCIÓN: ANTES DE UTILIZAR LA
TORRE PA,
LEA ATENTAMENTE ESTE MANUAL
2. DATOS GENERALES
2.1. Datos técnicos:
Denominación: TORRE PA
Modelo: PA-609M
Características técnicas:
Altura máxima: 9,30m.
Altura mínima: 1m
Carga máxima: 600kg.
Material: Acero según EN 10305-5 –
Aluminio EN-AW 6082-T6.
Área de la base abierta: 4,82 x 3,58m
Peso: 216kg.
Tipo de Truss: Cuadrado reforzado 29x29.
Fijación de los tramos de la torre a la altura
de trabajo por pasadores de acero.
Descripción del equipo:
La torre estructural PA-609M ha sido
diseñada para levantar estructuras y aparatos
de iluminación y sonido en sentido vertical a
diferentes alturas.
Ha sido probada por personal capacitado
habiendo superado todas las inspecciones
de funcionamiento, carga máxima y
dimensiones.
Empresa: FENIX Stage, S.L.
Dirección: Avda. de los Trabajadores, 24
Horno de Alcedo - 46026 - Valencia (España)
2.2.- Normativa de aplicación
- Directivas CE 2006/42/EG sobre
maquinaria, y sus modicaciones.
- DIN 56921-11
- DIN 4113-2
- DIN 4112

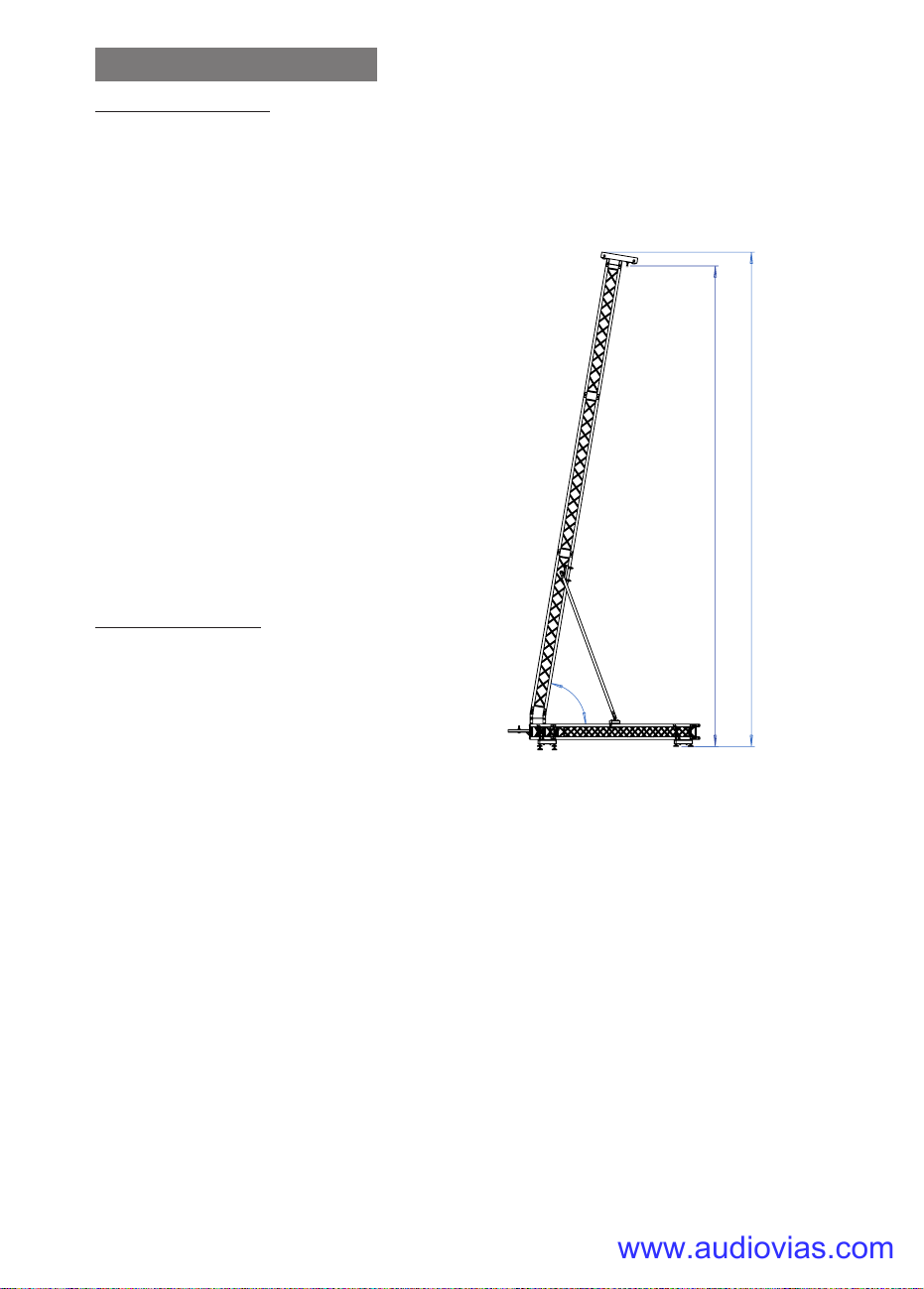

9300
80°
9039
CZ-TR3
SQR-29250
SQR-29300
SQR-29300
TI-PA
SM-PA
SQR-29300
SQR-29300
29-Q120R
ES-PA
3585
4730
60°
Specifications
Max. lifting height 7m
Max. loading
capacity
600kg
Main tube
50x3mm
Braces
20x2mm
Alloy EN-AW 6082 T6
Part Quantity
SQR-29300 4
SQR-29250 1
29-Q120R 2
SQ-29BOX 1
CZ-TR3 1
TI-PA 2
BI-PA 1
ES-PA 4
SM-PA
(Only for PA609M)
1
Jose Pinto
([email protected])
15/06/2018 -
PA-609 / PA-609M
PESO/WEIGHT FECHA / DATE AUTOR / DRAFTSMAN
DENOMINACIÓN / DESIGNATION
REF.
-
UNITS: mm
www.audiovias.com

66
ESPAÑOL
3. NORMAS GENERALES DE SEGURIDAD
- La PA es un elemento industrial diseñado para la elevación de cargas en sentido vertical,
nunca se debe utilizar como plataforma estructural de personas.
- Colocar la PA sólo en supercies duras y planas, vericando que está en posición vertical.
Nunca utilice cuñas ni elementos extraños para equilibrar la PA.
- Nunca se debe elevar una carga sin antes vericar que está correctamente apoyada y centrada
en los soportes elevadores adecuados, de forma que el peso de la carga sólo actúe en sentido
vertical.
- No se debe sobrepasar la capacidad de carga máxima indicada en la etiqueta de características
de la PA y en este manual de instrucciones.
- Si existe posibilidad de viento fuerte o en ráfagas, coloque la PA en suelo rme y asegúrelo
con la ayuda de tirantes.
- Nunca je un tirante sobre un vehículo ni cualquier otro elemento que pueda desplazarse.
- No usar escaleras encima de la PA ni apoyarlas en él para realizar ningún tipo de trabajo.
- Tenga cuidado con todo tipo de salientes por encima de la PA como cornisas, balcones,
letreros luminosos, etc. Es muy importante evitar la presencia de cables por debajo de la altura
de trabajo del elevador.
- Nunca se debe desplazar la PA si ésta se encuentra con la carga elevada. No es aconsejable
realizar ningún tipo de movimiento, ni tan siquiera pequeños ajustes de posicionamiento.
- Nunca utilizar la PA sobre ninguna supercie móvil o vehículo.
- Para el transporte de la PA hay que desmontar todos los tramos.
www.audiovias.com

77
ESPAÑOL

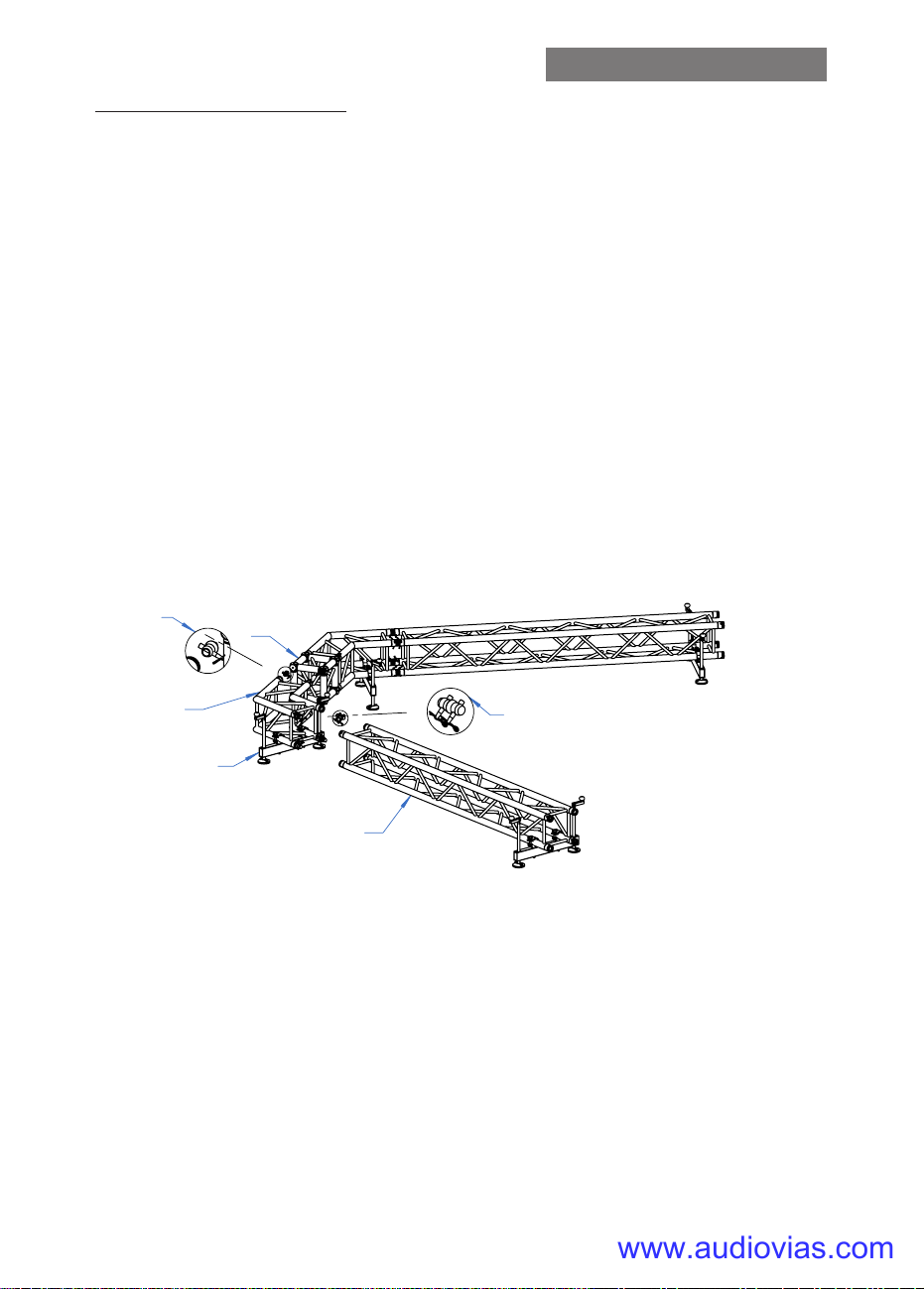

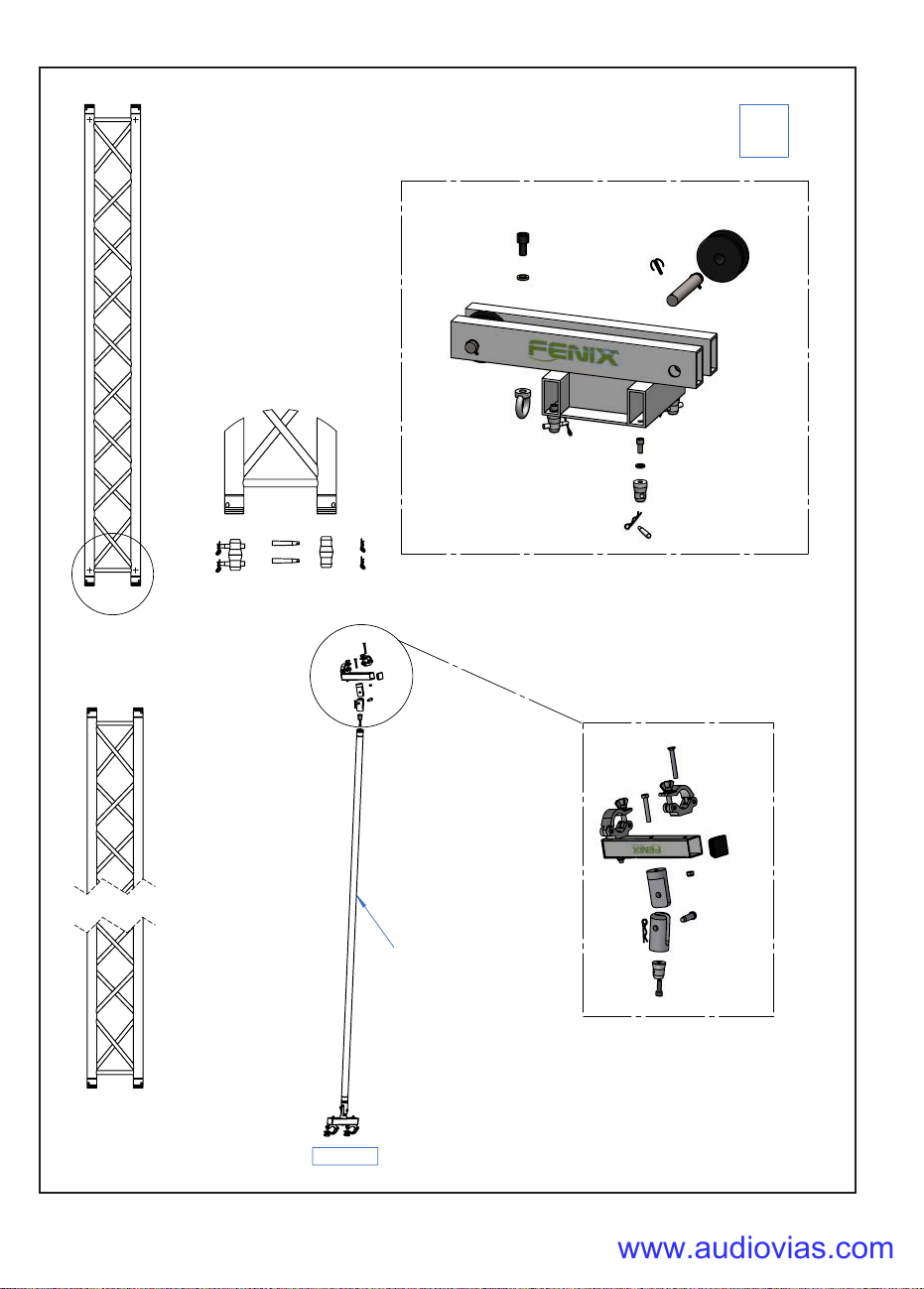

4. INSTRUCCIONES DE USO
1. Montar la base de la torre. El truss (T1)
y el ángulo (T2) con los conectores (A). El
ángulo (T2) y el cubo (T3) con los conectores
(B). Hacer el montaje en ambos lados del
cubo (T3).
2. Una vez montada la base, estabilizarla con
los estabilizadores (C).
3. Conectar la bisagra (D) al cubo (T3) y
conectar el soporte motor (E) en caso de que
se utilice un motor.
4. Montar en horizontal los trusses (T4, T5,
T6), así como su cabezal (T7) en el extremo
de la estructura.
5. Unir la estructura horizontal con las
bisagras delanteras (H) y asegurarlos con sus
pasadores.
6. Antes de proceder a izar la torre, en caso
de utilizar un motor (Z), pasar la cadena
(J) por el cabezal (T7) y asegurarlo con una
eslinga (F) al truss. De este modo, el motor
nos ayudará a levantar la torre.
7. En caso de utilizar polipasto, conectarlo a
la anilla (I). Levantar la torre manualmente
tirando con una cuerda desde atrás y con
ayuda manual por delante. Colocar los
pasadores (K) asegurándolos con las R.
8. Fijar los tirantes (L) a cada lado de la
estructura de forma de que la torre quede
rme y asegurada.
ATENCIÓN:
NO CARGAR LA TORRE ANTES DE
FIJAR LOS TIRANTES. LA AUSENCIA
DE ELLOS PUEDE OCASIONAR UNA
AVERÍA A LA TORRE O DAÑO A
TERCEROS.
C
B
A
D
E
T4 T5 T6
T7
T1
T2
T3
H
www.audiovias.com

88

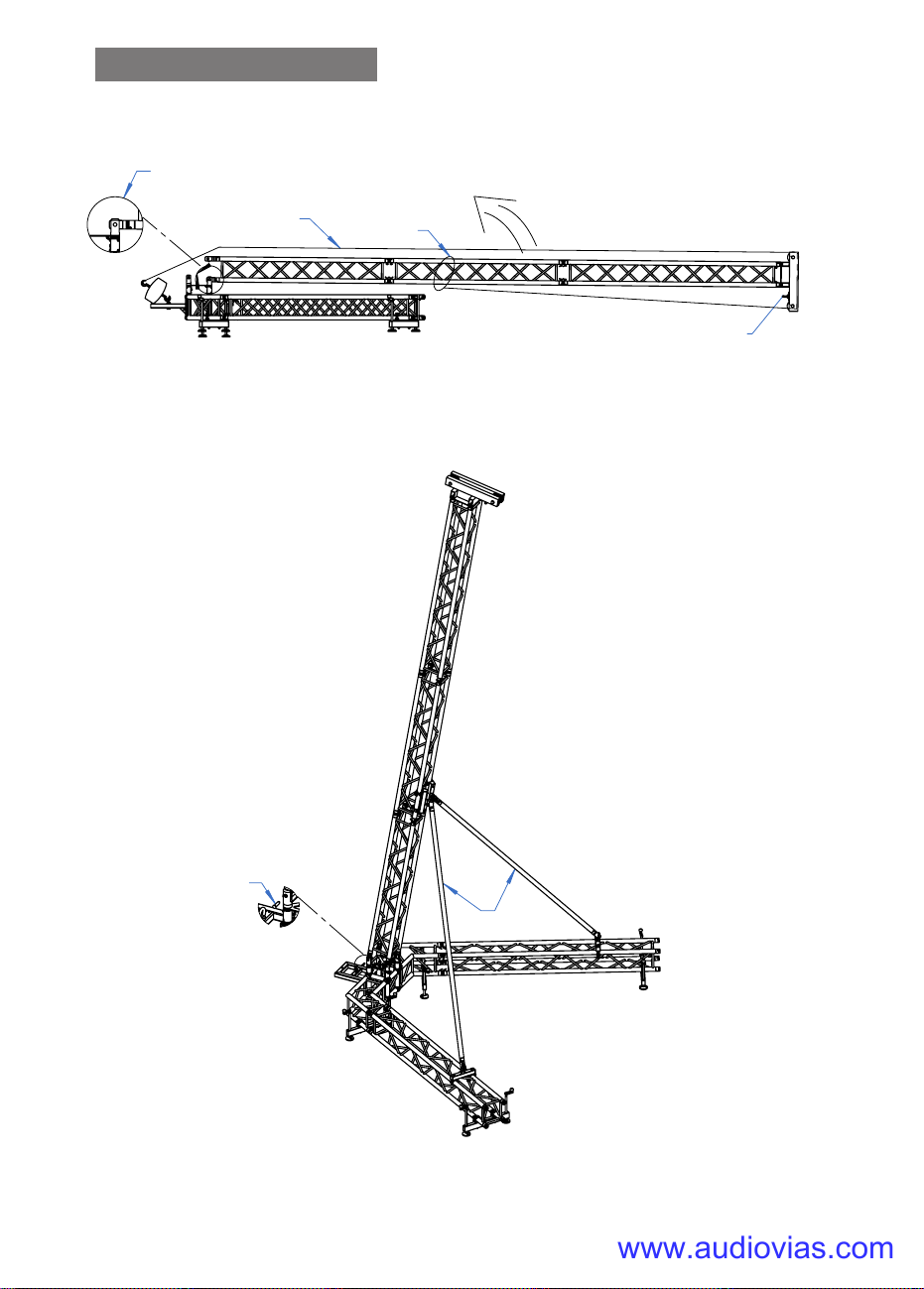

ESPAÑOL
I
F
H
J
L
K
www.audiovias.com

99
ESPAÑOL
5. RIESGOS ESPECÍFICOS
Pérdida de estabilidad
Si se coloca la torre sobre un terreno
inclinado o sobre una supercie que no
sea completamente lisa existe el riesgo de
pérdida de estabilidad lo que daría lugar
generalmente a un vuelco de 90º con riesgo
de lesiones graves para los operarios.
Caída de objetos a distinto nivel
Como elemento de elevación, su trabajo en
altura hace que haya un riesgo importante
de caída a diferente nivel de los objetos
elevados, bien por fallo de los mecanismos
de sujeción, desgaste de piezas, suciedad, etc.
bien por utilización incorrecta de la torre
(Ej: para elementos por encima de la carga
máxima permitida). El descenso brusco del
material elevado supone un elevado riesgo
para el operario.
6. SISTEMAS DE PREVENCIÓN
Sobre pérdida de estabilidad
El mantenimiento de la estabilidad de la
PA debe realizarse básicamente con las
siguientes medidas:
• Profesionalización, adiestramiento,
formación y concienciación del riesgo a los
usuarios de las torres.
• Dotación de diferentes dispositivos de
seguridad y consejos por parte del fabricante,
para reforzar su estabilidad como por
ejemplo:
- Pasadores de seguridad que jan la torre
una vez elevada.
- Marcado de la carga máxima que puede
elevar la torre.
- Especicación de la pendiente máxima a
la que pueden acceder las torres de forma
segura.
Sobre caída de objetos a distinto nivel,
golpes y/o contusiones con objetos
Se pueden minimizar estos riesgos con un
adecuado mantenimiento de la PA. El usua-
rio deberá hacer inspecciones periódicas
de los elementos de seguridad y realizar las
reparaciones necesarias en caso de detectar
deciencias.
Asimismo, se pueden reducir las consecuen-
cias de estos riesgos limitando la zona de ac-
ceso a la PA y con adecuada formación del
personal.
www.audiovias.com

1010
ENGLISH
1. INTRODUCTION
is instruction manual has been draed
in accordance with the requirements of the
Machinery Directive CE 2006/42/EG. e
instruction manual is an integral part of the
PA to be consulted before, during and aer
tower’s start-up, likewise whenever deemed
necessary, respecting the contents for each
and all the parts thereof.
is is the only way to achieve the basic
objectives established in the manual’s base
such as preventing accident risks and the
maximum possible optimisation for the PA
features.
is manual has taken extreme care regarding
safety and accident prevention at work while
using the machine, highlighting information
of particular interest to the user.
ATTENTION: BEFORE TO USING THE
PA TOWER,
READ THIS MANUAL CAREFULLY
2. GENERAL DATA
2.1. Technical Data:
Name: PA TOWER
Model: PA-609M
Technical characteristics:
Maximum height: 9,30m.
Minimum height: 1m.
Maximum load: 600kg.
Material: Steel EN 10305-5 – Aluminium
EN-AW 6082-T6..
Open base area: 4,82 x 3,58m.
Weight: 216kg.
Truss type: Reinforced squared 29x29.
Fixation of tower sections to working height
with safety pins.
Equipment description:
PA tower PA-609M has been designed to
raise sound and lighting equipment vertically
at dierent heights.
Tested by skilled personnel having passed all
the operating, maximum load and dimension
inspections.
Company: FENIX Stage, S.L.
Address: Avda. de los Trabajadores, 24
Horno de Alcedo - 46026 - Valencia (Spain)
2.2.- Applicable regulations
- Machinery Directive CE 2006/42/EG.
- DIN 56921-11
- DIN 4113-2
- DIN 4112
9300
80°
9039
CZ-TR3
SQR-29250
SQR-29300
SQR-29300
TI-PA
SM-PA
SQR-29300
SQR-29300
29-Q120R
ES-PA
3585
4730
60°
Specifications
Max. lifting height 7m
Max. loading
capacity
600kg
Main tube
50x3mm
Braces 20x2mm
Alloy EN-AW 6082 T6
Part Quantity
SQR-29300 4
SQR-29250 1
29-Q120R 2
SQ-29BOX 1
CZ-TR3 1
TI-PA 2
BI-PA 1
ES-PA 4
SM-PA
(Only for PA609M)
1
Jose Pinto
([email protected])
15/06/2018 -
PA-609 / PA-609M
PESO/WEIGHT FECHA / DATE AUTOR / DRAFTSMAN
DENOMINACIÓN / DESIGNATION
REF.
-
UNITS: mm
www.audiovias.com

1111
ENGLISH
3. GENERAL SAFETY RULES
- e PA is an industrial element designed to raise loads vertically, it must never be used as a
platform elevator for people.
- Only place the PA on rm at grounds checking it is in vertical position. Do not use wedges
or any strange elements to balance the ground-support tower.
- Never raise a load without rst checking it is correctly supported and centred on the
appropriate PA supports, so the load only acts vertically.
- Never surpass the maximum load capacity indicated on the PA characteristics label and on
this instruction manual.
- If there is a likelihood of strong wind or gusts, place the PA on the ground and secure it with
the aid of straps.
Never x a strap over a vehicle or any other element which might move.
- Never use a ladder over the PA or lean against it for any kind of work.
- Beware of any kind of projection above the PA like cornices, balconies, luminous signs, etc.
It is very important to avoid the presence of cables below the PA’s working height.
- Never move the PA when the load is raised. It is inadvisable to make any kind of movement,
even small positioning adjustments.
- Never use the PA over any mobile surface or vehicle.
- All sections of the PA must be lowered to transport it.
www.audiovias.com

1212
ENGLISH

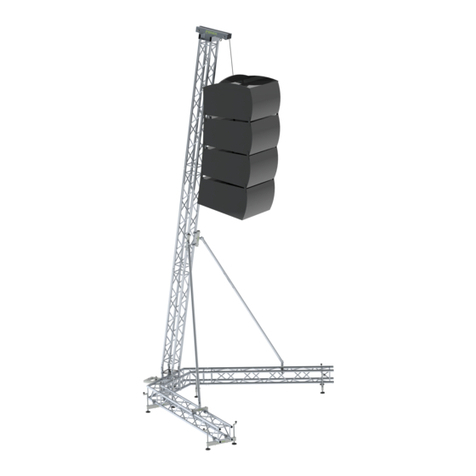

4. HOW TO USE
1. Assemble the base of the tower. e truss
(T1) and the truss-corner (T2) with the
connectors (A). e truss-corner and the box
with the connectors (B). Assemble both sides
of the box (T3).
2. Once the base is assembled, stabilize it
with the stabilizers (C).
3. Connect the hinge (D) to the box (T3), and
also connect the motor-support (E) in case
you are using one.
4. Place the trusses horizontally (T4, T5,
T6), as well as the top (T7), at the side of the
structure.
5. Join together the horizontal truss structure
with the upper hinges (H), and secure it with
safety pins.
6. Before rising the tower using a motor (Z),
pass the chain (J) through the top (T7) and
tie it up with a shackle (F) and sling to the
truss. us, the motor will help to raise the
tower.
7. In case of using a manual winch, attach it
to the ring (I) in the top of the tower. Raise
the tower manually by pulling it from behind
with the help of cables and slings and pushing
the truss structure from the front. Secure it
using the safety pins (K).
8. Fix the frontal braces (L) at both sides of
the structure to secure it and give ballast.
ATTENTION:
DO NOT LOAD THE TOWER BEFORE
PLACING THE BRACES.
C
B
A
D
E
T4 T5 T6
T7
T1
T2
T3
H
www.audiovias.com

1313
ENGLISH
I
F
H
J
L
K
www.audiovias.com

1414
ENGLISH
6. SPECIFIC RISKS
Loss of stability
If the tower is placed on a sloping ground or
a surface that is not completely at, there is a
risk of losing stability which would lead to a
90º overturn with risk of serious injuries for
workers.
Objects dropping to a dierent level
As an elevation equipment and due to its
working height, there is a serious risk of
raised objects dropping to a dierent level,
either due to securing mechanism failure,
part wear, dirt, etc., or incorrect use of the
PA (E.g.: for goods over the maximum load
allowed). Sudden drop of raised goods
implies a serious risk for the worker.
7. PREVENTION SYSTEMS
About braking system failure
Equip with winch according to BGV D8 y
2006/42/CE directive.
About loss of stability
Maintenance of PA stability must basically be
as per the following measures:
• Professionalization, training and risk
awareness of PA users.
• Equip with dierent safety devices and
advices from the manufacturer to reinforce
stability, as:
- Specify maximum load that the PA can
raise.
About objects falling to a dierent level,
knocks and/or contusions with objects
e consequences of these risks can be
reduced limiting an access area to the PA and
with a correct training of personnel.
www.audiovias.com

15
T1
T2
www.audiovias.com

16
2950
1160
1809
3025
3114
1414 1052
1845
1413
4151
1790
2508
2520
AC-647
1110
1860
1091 3112
1800 3120
1818
3121 1308
1114
1810
3113
1790
2x 2509
2x TI-PA
T1
www.audiovias.com

17
2509
2515
2516
T2
1810
2367
3112
1091
4109
3438
1128
1308
4252
8605
1021
3042
3069
1004
1302
1028
3044
1305
1305
2052
1129
1057
1845
8530
2x
1790
3113
1810
3112
1810
1091
1790
3110
3111
4203
www.audiovias.com

18
NOTAS / NOTES
LIFTING TOWERS
www.audiovias.com

19
NOTAS / NOTES
LIFTING TOWERS
www.audiovias.com

FENIX Stage, S.L.
Avda. de los Trabajadores, 24
Horno de Alcedo
46026 - Valencia (España)
Tel.: [phone]
[email protected]
www.fenixstage.com
www.audiovias.com
