Ferguson EL6200ORB User manual

Exterior Wall Lantern
EL6200ORB
EL6201 ORB
EL6203 ORB
CARE AND MAINTENANCE:
To clean, wipe with damp cloth.
Do not use abrasive cleaners or cleaners
that contain alcohol.
CAUTION:
Shut off main power supply before cleaning
product or changing light bulbs.
All glass is fragile. Use care when handling
glass shades and bulbs.
SOINS ET ENTRETIEN :
Pour nettoyer, essuyer avec un chiffon
humide. Ne pas utiliser de produits de
nettoyage abrasifs ou contenant de
l'alcool.
MISE EN GARDE :
Couper l'alimentation électrique
principale avant de nettoyer ce produit
ou de changer une ampoule. Pour
nettoyer, essuyer avec un chiffon
humide. Ne pas utiliser de produits de
nettoyage abrasifs ou contenant de
l'alcool.
CUIDADO Y MANTENIMIENTO:
Use un trapo húmedo para limpiar.
No utilice limpiadores abrasivos o
limpiadores que contengan alcohol.
PRECAUCIÓN:
Corte el suministro principal de
energía antes de limpiar el producto
o cambiar las bombillas. Use un
trapo húmedo para limpiar. No utilice
limpiadores abrasivos o limpiadores
que contengan alcohol.
SAVE THIS MANUAL: RETAIN FOR CONSUMER’S USE. READ THESE INSTRUCTIONS COMPLETELY BEFORE INSTALLING THE PRODUCT. FOR PRODUCT OR
INSTALLATION QUESTIONS PLEASE CALL CUSTOMER SERVICE AT 1-800-221-3379
Écrous

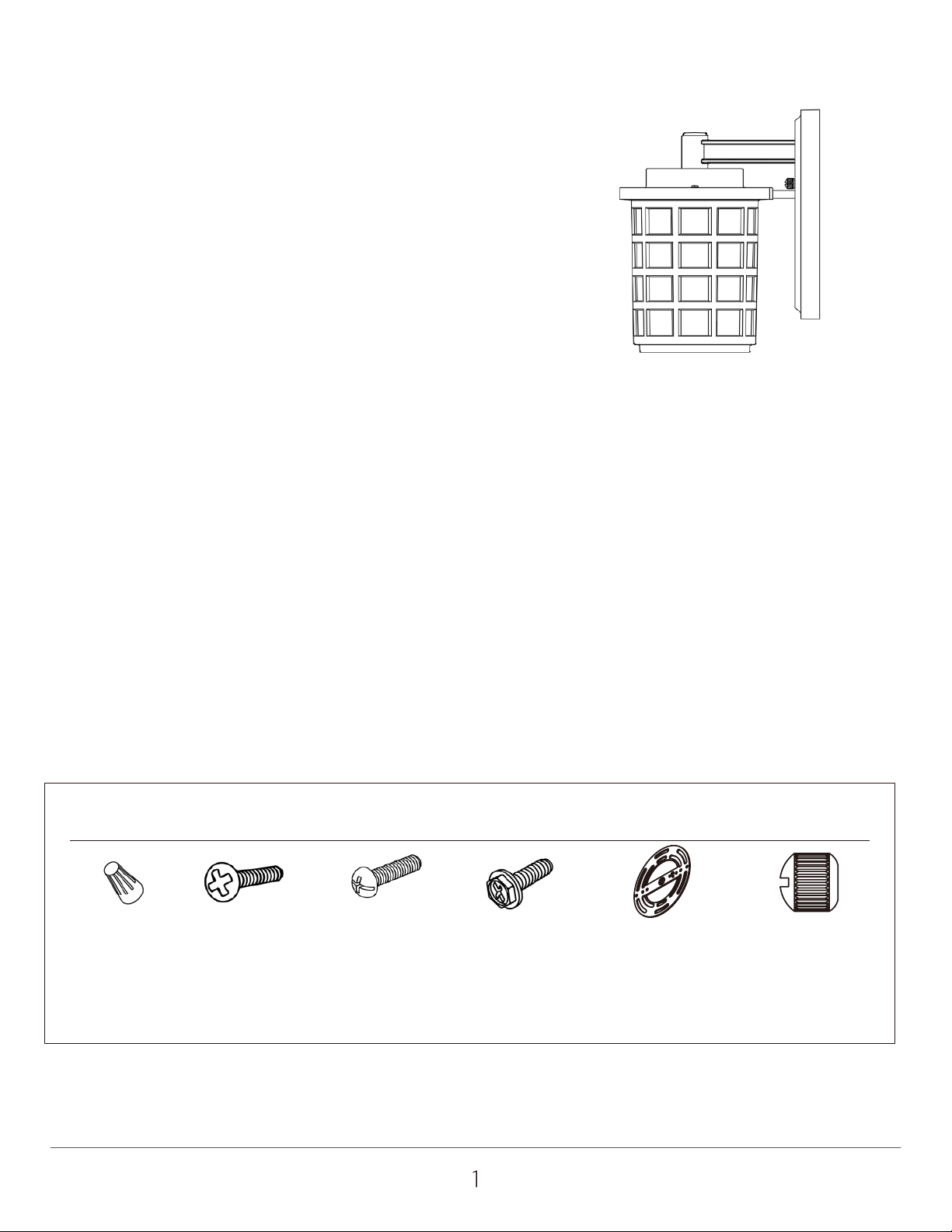

Recommended Tools and Accessories
Outils et matériaux recommandés / Herramientas y materiales recomendados
A B C D E F
(B) Outlet Box Screws (2pcs)
(A) Wire Connectors (3pcs) (C) Mounting Screws (2pcs)
(B) Vis pour la boîte à prises (2)
(A) Capuchons de connexion (3) (C) Vis de fixation (2)
(C) Tornillos de montaje (2 pzas)
(A) Conectores de cable (3 pzas) (B) Tornillos de caja tomacorrientes (2 pzas)
(E) Mounting plate (1pc) (F) Cap Nuts (2pcs)
(D) Ground Screw (1pc)
(E) Plaque de montage (1) (F) borgnes (2)
(D) Vis de borne de terre (1)
(E) Placa de montaje (1 pza) (F) Tuercas de sombrerete (2 pzas)
(D) Tornillo a tierra (1 pza)
04/29

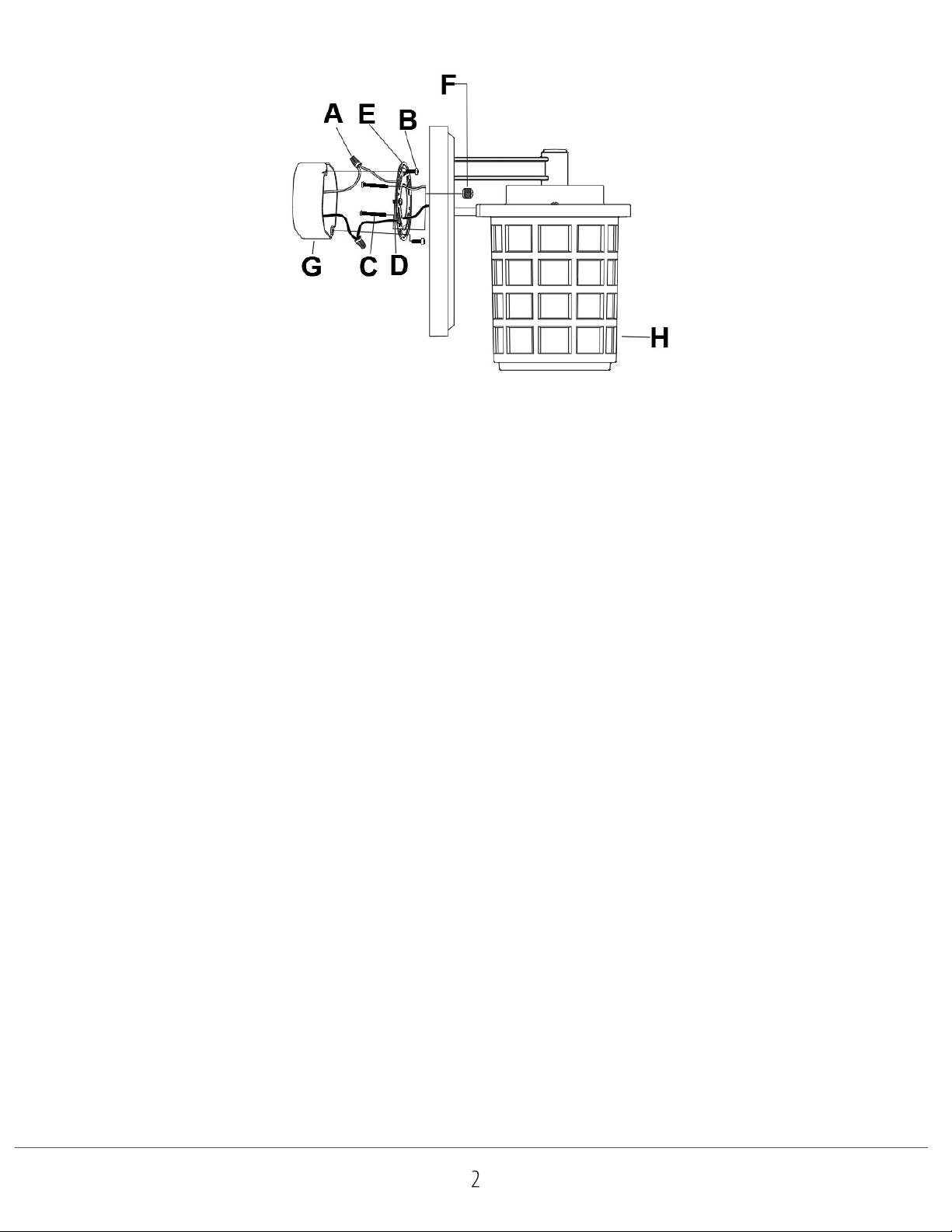

Installation
1.Shut off the power at the circuit breaker and remove
old fixture, including the crossbar.
2. Carefully unpack your new fixture and lay out all the
parts on a clear area. Take care not to lose any small
parts necessary for installation.
3. Thread the 2 Mounting Screws (C) to the Mounting
plate (E).
(You can adjust the length of the screws if necessary.)
4.Attach the Mounting plate (E) to the Outlet Box (G)
(not supplied) by using 2 Outlet Box Screws (B).
5. Now connect the electrical wires as follows:
Connect the black wire from the fixture to the black
house (hot) wire. Connect the white wire from the
fixture to the white (neutral) house wire. Make sure
all wire nuts are secured. You may wrap the connections
with electrical tape. If your outlet has a ground wire
(green or bare copper), connect fixture’s ground wire
to it. Otherwise., connect fixture’s ground wire directly
to the mounting plate using the green screw provided.
Tuck the wire connections neatly into the junction box.
6. Attach the Fixture ( H ) to the Mounting Plate by
inserting the 2 Mounting Screws (C), and then secure
with the 2 Cap Nuts (F).
7. To prevent moisture from entering the outlet box
and causing a short, use clear caulking .
(ie. Indoor/ Outdoor Silicone Sealant) to outline the
outside of fixture backplate where it meets the wall
leaving a space at bottom to allow moisture a means
to escape.
Installation
1. Coupez le courant au niveau du disjoncteur et
reti relz'ancienne lampe, y compris la barre transversale.
2. Déballez soigneusement votre nouvelle lampe
murale et étalez toutes les pièces sur une surface
dégagée. Faites attention à ne pas perdre les petites
pièces nécessaires pour l'installation.
3. Vissez les vis de fixation (C) sur la plaque de
montage (E). (Vous pouvez ajuster la longueur des vis
si nécessaire)
4. Fixez la plaque de montage (E) à la boîte à prises
(G) (non fournie) à l'aide de 2 vis pour la boîte à prises (B).
5. Connectez ensuite les fils électriques comme suit :
Raccordez le fil noir du luminaire au fil noir (phase) de
la maison. Raccordez le fil blanc du luminaire au fil
blanc (neutre) de la maison. Veillez à ce que tous les
capuchons de connexion soient bien serrés. Vous
pouvez envelopper les raccordements avec du ruban
isolant. Si votre prise possède un fil de mise à la terre
(vert ou cuivre nu), raccordez le fil de masse du
luminaire à ce fil. Sinon, raccordez le fil de masse du
luminaire directement sur la plaque de montage en
utilisant la vis verte fournie. Rentrez soigneusement
les fils raccordés dans le boîtier électrique.
6. Fixez le luminaire (H) à la plaque de montage en
insérant les vis de fixation (C), puis installez et serrez
les 2 écrous borgnes (F).
7. Pour empêcher l'humidité d'entrer dans la boîte à prises et
causer un court circuit, utilisez un matériau d'étanchéité
incolore (comme un produit d'étanchéité en silicone pour
intérieur/extérieur) tout autour de la partie extérieure de la
plaque de support arrière, là où elle entre en contact avec le
mur, en laissant un espace en bas pour permettre à l'humidité
de s'échapper.
Instalación
1. Corte la energía desde el disyuntor y quite el
accesorio viejo con todo y la barra transversal.
2. Desempaque cuidadosamente su nuevo accesorio
y extienda las partes en unárea libre. Ponga cuidado
en no perder ninguna de las partes pequeñas
necesarias para la instalación.
3. Enrosque los tornillos de montaje (C) a la placa de
montaje (E). (Puede ajustar la longitud de los tornillos
si es necesario).
4. Adjunte la placa de montaje (E) a la caja
tomacorrientes (G) (no incluida) usando 2 tornillos de
caja tomacorrientes (B).
5. Conecte ahora los cables eléctricos como sigue:
Conecte el cable negro desde el accesorio al cable
(corriente) en la caja negra. Conecte el cable blanco
desde el accesorio al cable blanco (neutral ) de la caja
blanca. Asegúrese de que todas las tuercas del cable
queden bien apretadas. Usted puede envolver las
conexiones con cinta de aislar. Si el tomacorrientes
lleva un cable a tierra (verde o de cobre sin
revestimiento), conecte el cable a tierra del accesorio.
En caso contrario conecte el cable a tierra del
accesorio directamente a la placa de montaje usando
el tornillo verde que se proporciona. Acomode las
conexiones del cable cuidadosamente dentro de la
caja de conexión.
6. Adjunte el accesorio (H) a la placa de montaje
insertando los tornillos de montaje (C), y luego
asegúrelos con las dos tuercas de sombrerete (F).
7. Para evitar que la humedad se introduzca en la
caja tomacorriente provocando un corto, use calafateo
transparente (es decir sellador para interiores y
exteriores de silicona) para delinear la parte externa
de la placa base del accesorio, donde choca con el
muro dejando un espacio en la parte inferior, para
permitir que la humedad tenga un medio de escape.
