Ferrari MADAS M16/RMO N.A. User manual

ELETTROVALVOLA A RIARMO MANUALE NORM. APERTA PER GAS
NORMALLY OPEN MANUAL RESET SOLENOID VALVE FOR GAS
ELECTROVÁLVULA CON REARME MANUAL NORMALMENTE ABIERTA PARA GAS
M16/RMO N.A. - M16/RMOC N.A.
Chapter
3.1b
SeC tion
3
Madas Technical Manual - REV. 0 of 1th Oct 2018 - M16/RMO N.A. - M16/RMOC N.A.
ES
IT EN ES
Pressione massima di esercizio
Maximum operating pressure
Presión máxima de funcionamiento
6 bar
Attacchi filettati
Threaded connections
Conexiones roscadas
DN 15 - DN 20 - DN 25
In conformità a
In conformity with
Conforme
Direttiva PED
2014/68/UE
PED Directive
2014/68/EU
Directiva PED
2014/68/UE
MADE IN ITALY
0497

ITENES
2Madas Technical Manual - REV. 0 of 1th Oct 2018M16/RMO N.A. - M16/RMOC N.A.
INDICE  INDEX  ÍNDICE
pag.
Italiano ........................................................................................................................................................ 3
English ........................................................................................................................................................ 9
Español........................................................................................................................................................ 15
Disegni - Drawings - Diseños .......................................................................................................................... 21
Dimensioni (tabella 1) - Dimensions (table 1) - Dimensiones (tabla 1) .................................................................. 22
Bobine e connettori di ricambio (tabella 2a - 2b) ............................................................................................... 23
Spare coils and connectors (table 2a - 2b) ........................................................................................................
Bobinas y conectores de recambio (tabla 2a - 2b) ..............................................................................................
Diagramma - Diagram - Diagrama ∆p................................................................................................................ 24
Codifica prodotto / Product encoding / Codificación del producto ..........................................................................25

IT EN ES
3
Madas Technical Manual - REV. 0 of 10th Oct 2018 M16/RMO N.A. - M16/RMOC N.A.
1.0  GENERALITÀ
Il presente manuale illustra come installare, far funzionare e utilizzare il dispositivo in modo sicuro.
Le istruzioni per l’uso devono essere SEMPRE disponibili nell’impianto dove è installato il dispositivo.
ATTENZIONE: le operazioni di installazione/cablaggio/manutenzione devono essere eseguite
da personale qualificato (come indicato in 1.3) utilizzando adeguati dispositivi di protezione
individuale (DPI).
Per eventuali informazioni relative alle operazioni di installazione/cablaggio/manutenzione o in caso di problemi non
risolvibili con l’utilizzo delle istruzioni è possibile contattare il produttore utilizzando indirizzo e recapiti telefonici riportati
in ultima pagina.
1.1  DESCRIZIONE
Elettrovalvole di intercettazione per gas a riarmo manuale normalmente aperte, idonee all’intercettazione del gas per segnalazioni
di pericolo inviate da rivelatori presenza gas (metano, gpl, ossido di carbonio e altri), termostati di sicurezza, ecc.
Possono essere riarmate solo manualmente e solo quando non sono alimentate elettricamente.
Sono dotate di VPI (Visual Position Indicator) per la segnalazione visiva della posizione dell’ottuatore della valvola. Quando la
valvola è chiusa è visibile la fascetta di colore rosso normalmente nascosta dalla manopola di riarmo (1).
Le versioni M16/RMOC N.A. sono dotate inoltre di un pulsante (13) per la chiusura manuale dell’elettrovalvola che può
essere usato come elemento sostitutivo di un rubinetto a chiusura manuale.
1.2  LEGENDA SIMBOLI
ATTENZIONE: Viene
richiamata l’attenzione su
dettagli tecnici rivolti al
personale qualificato.
PERICOLO: In caso di inosservanza
oltre a danni a beni materiali, possono
essere procurati danni alle persone e/o
animali domestici.
PERICOLO: In caso di
inosservanza possono
essere procurati danni a
beni materiali.
1.3  PERSONALE QUALIFICATO
Trattasi di persone che:
•Hanno dimestichezza con l’installazione, il montaggio, la messa in servizio e la manutenzione del prodotto;
•Sono a conoscenza delle normative in vigore nella regione o paese in materia di installazione e sicurezza;
•Hanno istruzione sul pronto soccorso.
1.4  USO DI PARTI DI RICAMBIO NON ORIGINALI
•In caso di manutenzione o sostituzione di componenti di ricambio (es. bobina, connettore, ecc.) devono essere utilizzati
SOLAMENTE quelli indicati dal fabbricante. L’utilizzo di componenti differenti, oltre a far decadere la garanzia del prodotto,
potrebbe compromettere il corretto funzionamento dello stesso.
•Il fabbricante non è responsabile di malfunzionamenti derivanti da manomissioni non autorizzate o utilizzo di ricambi non
originali.
1.5  UTILIZZO NON APPROPRIATO
•Il prodotto deve essere utilizzato unicamente allo scopo per il quale è stato costruito.
•Non è consentito l’utilizzo con fluidi differenti da quelli indicati.
•Non devono essere superati in nessun caso i dati tecnici indicati in targhetta. E’ cura dell’utilizzatore finale o dell’installatore,
adottare corretti sistemi a protezione dell’apparecchio che impediscano il superamento della pressione massima indicata
in targhetta.
•Il fabbricante non è responsabile per danni causati da un utilizzo improprio dell’apparecchio.

IT
ENES
4Madas Technical Manual - REV. 0 of 1th Oct 2018M16/RMO N.A. - M16/RMOC N.A.
2.0  DATI TECNICI
• Impiego : gas non aggressivi delle tre famiglie (gas secchi)
• Temperatura ambiente: : -20 ÷ +60 °C
• Tensioni di alimentazione (vedere tabelle 2a - 2b) : 12 Vdc - 12 V/50 Hz - 24 Vdc - 24 V/50 Hz - 110 V/50-60 Hz - 230 V/50-60 Hz*
• Tolleranza su tensione di alimentazione: : -20% ... +10%
• Cablaggio elettrico : pressacavo M20x1,5
• Potenza assorbita : vedere tabelle 2a - 2b
• Pressione massima di esercizio : 6 bar
• Tempo di chiusura : < 1 s
• Grado di protezione : IP65
• Resistenza meccanica : Gruppo 2 (secondo EN 13611)
• Attacchi filettati Rp : (DN 15 - DN 20 - DN 25) secondo EN 10226
• Attacchi filettati NPT : su richiesta
• In conformità a : Direttiva PED 2014/68/UE - Direttiva EMC 2014/30/UE
Direttiva LVD 2014/35/UE - Direttiva RoHS II 2011/65/UE
* Solo monofase, l’apparecchio non funziona se alimentato con tensione trifase.
2.1  INDIVIDUAZIONE MODELLI
M16/RMO N.A. : Elettrovalvola normalmente aperta, corpo in ottone
M16/RMOC N.A. : Elettrovalvola normalmente aperta + pulsante di chiusura manuale, corpo in ottone
3.0  MESSA IN FUNZIONE DEL DISPOSITIVO
3.1  OPERAZIONI PRELIMINARI ALL’INSTALLAZIONE
• E’ necessario chiudere il gas a monte della valvola prima dell’installazione;
• Verificare che la pressione di linea NON SIA SUPERIORE alla pressione massima dichiarata sull’etichetta del prodotto;
• Eventuali tappi di protezione (se presenti) vanno rimossi prima dell’installazione;
• Tubazioni e interni della valvola devono essere liberi da corpi estranei;
•Verificare che la lunghezza del filetto della tubazione non sia eccessiva per non danneggiare il corpo dell’apparecchio in
fase di avvitamento;
• Deve essere prevista, in accordo alla normativa EN 161, l’installazione di un filtro adeguato a monte di un dispositivo di
sicurezza di chiusura del gas;
• In caso di installazione all’esterno, è consigliato prevedere una tettoia di protezione per evitare che l’acqua piovana possa
danneggiare le parti elettriche dell’apparecchio.
• Prima di effettuare connessioni elettriche verificare che la tensione di rete corrisponda con la tensione di alimentazione indicata
sull’etichetta del prodotto;
•Scollegare l’alimentazione prima di procedere al cablaggio;
•In base alla geometria dell’impianto valutare il rischio di formazione di miscela esplosiva all’interno della tubazione;
•Se l’elettrovalvola è installata in prossimità di altre apparecchiature o come parte di un insieme, è necessario
valutare preliminarmente la compatibilità fra l’elettrovalvola e tali apparecchiature.
• Evitare di installare l’elettrovalvola in prossimità di superfici che potrebbero essere danneggiate dalla temperatura della bobina;
•Prevedere una protezione da urti o contatti accidentali nel caso l’elettrovalvola sia accessibile a personale non
qualificato.

IT EN ES
5
Madas Technical Manual - REV. 0 of 10th Oct 2018 M16/RMO N.A. - M16/RMOC N.A.
3.2  INSTALLAZIONE (vedere esempio in 3.4)
•Assemblare il dispositivo avvitandolo, assieme alle opportune tenute, sull’impianto con tubi e/o raccordi le cui filettature
siano coerenti con la connessione da assemblare.
•Non usare la bobina (3) come leva per l’avvitamento ma servirsi dell’apposito utensile;
•La freccia, indicata sul corpo (12) dell’apparecchio, deve essere rivolta verso l’utenza;
•Il dispositivo può essere installato anche in posizione verticale senza che ne venga pregiudicato il
corretto funzionamento. Non può essere posizionato capovolto (con la manopola di riarmo (1) rivolta
verso il basso);
•Durante l’installazione evitare che detriti o residui metallici penetrino all’interno dell’apparecchio;
•Garantire un montaggio privo di tensioni meccaniche, è consigliato l’uso di giunti compensatori anche per sopperire alle
dilatazioni termiche della tubazione;
•In caso sia prevista l’installazione dell’apparecchio in una rampa, è cura dell’installatore prevedere adeguati supporti o
appoggi correttamente dimensionati, per sostenere e fissare l’insieme. Non lasciare, mai e per nessun motivo, gravare il
peso della rampa solo sulle connessioni (filettate o flangiate) dei singoli dispositivi;
•In ogni caso dopo l’installazione verificare la tenuta dell’impianto;
•Non è consentito il cablaggio con cavi collegati direttamente alla bobina. Usare SEMPRE e SOLO il connettore indicato
dal fabbricante;

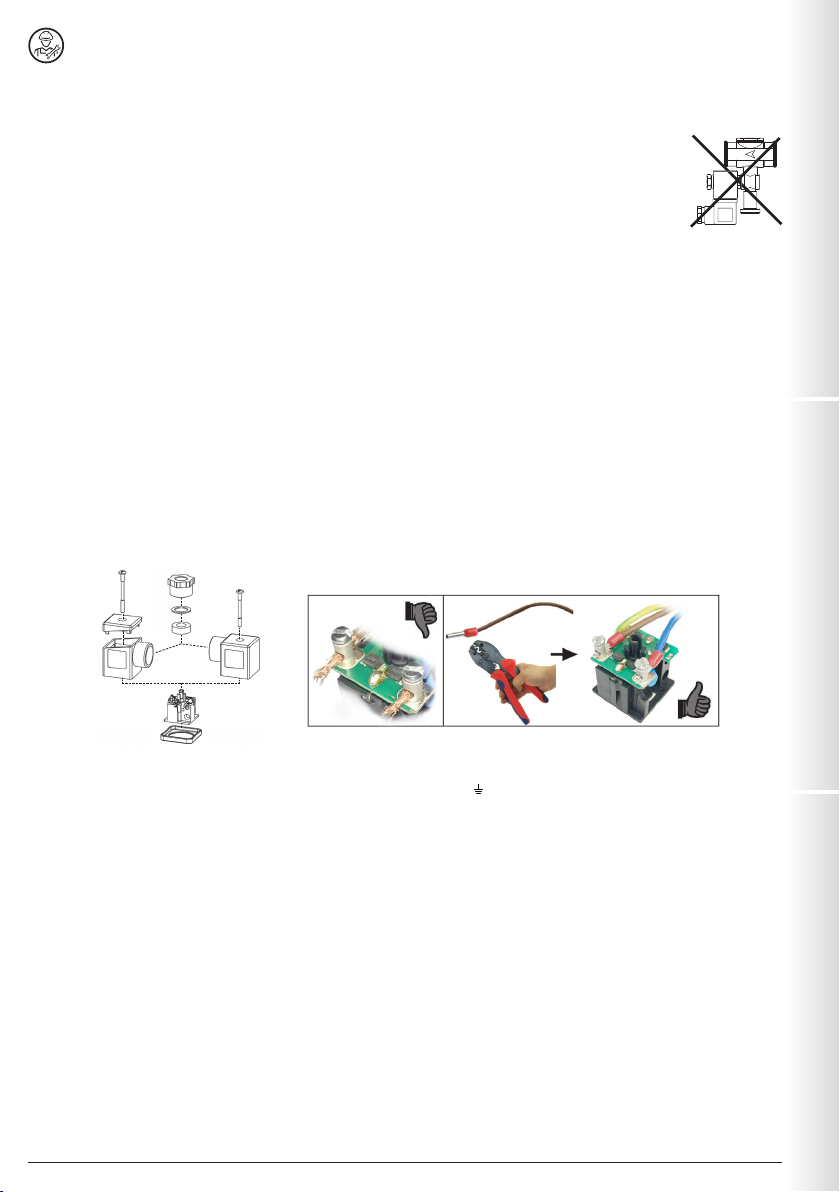

•Prima di cablare il connettore (5), svitare completamente e rimuovere la vite centrale (4). Usare gli appositi terminali per
cavi (vedere figure sotto). NOTA: Le operazioni di cablaggio del connettore (5) devono essere eseguite avendo cura di
garantire il grado IP65 del prodotto;
•Cablare il connettore (5) con cavo 3x0,75mm² Ø esterno da 6,2 a 8,1 mm. Il cavo da utilizzare deve essere in doppia guaina,
idoneo per uso esterno, con tensione minima 500V e temperatura di almeno 60°C;
•Collegare all’alimentazione i morsetti 1 e 2 e il cavo di terra al morsetto ;
•Fissare il connettore (5) alla bobina (3) serrando (coppia consigliata 0,4 N.m ± 10%) la vite di fissaggio (4);
•La valvola deve essere collegata a terra tramite la tubazione o mediante altri mezzi (es. ponti a cavi).
3.3  INSTALLAZIONE IN LUOGHI A RISCHIO DI ESPLOSIONE (DIRETTIVA 2014/34/UE)
L’elettrovalvola non è idonea per l’utilizzo in luoghi a rischio di esplosione.

IT
ENES
6Madas Technical Manual - REV. 0 of 1th Oct 2018M16/RMO N.A. - M16/RMOC N.A.

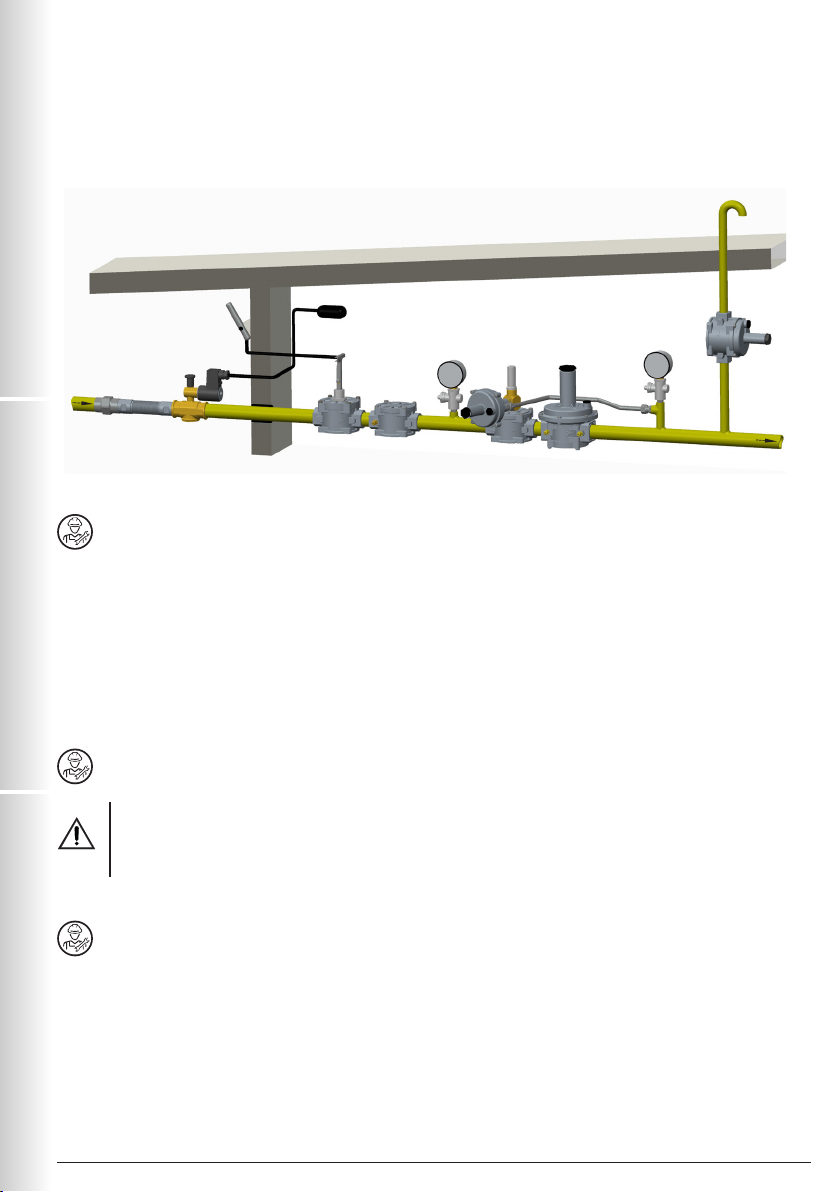

3.4  ESEMPIO GENERICO DI INSTALLAZIONE
1. Elettrovalvola a riarmo manuale M16/RMO N.A.
2. Valvola a strappo SM
3. Filtro gas FM
4. Valvola di blocco OPSO serie MVB/1 MAX
5. Regolatore di pressione RG/2MC
6. Valvola di sfioro MVSP/1
7. Manometro e relativo pulsante
8. Gas detector
9. Leva comando a distanza valvola a strappo SM
10. Giunto di compensazione/antivibrante
scarico in
aria libera
interno centrale termica
teoia esterna
rete
utenza
1
2
8
9
10
345
6
77
4.0  RIARMO MANUALE
Per riarmare l’elettrovalvola:
•Assicurarsi che la valvola NON sia alimentata elettricamente;
•Chiudere la portata a valle dell’elettrovalvola per garantire l’equilibrio della pressione tra monte e valle in fase di apertura;
•Premere la manopola di riarmo (1) e attendere qualche istante che si verifichi l’equilibrio di pressione tra monte e valle della
valvola;
•Dopo aver bilanciato le pressioni, premere la manopola di riarmo (1) fino ad avvenuto aggancio.
•Per chiudere manualmente l’elettrovalvola (solo versioni M16/RMOC N.A.), premere il pulsante di chiusura (13).
•La targhetta rossa posta sotto la manopola di riarmo (1), se visibile, indica che l’elettrovalvola è chiusa.
5.0  PRIMA MESSA IN SERVIZIO
•Prima della messa in servizio verificare che tutte le indicazioni presenti in targhetta, inclusa la direzione del flusso,
siano rispettate;
•Dopo aver pressurizzato in maniera graduale l’impianto, verificare la tenuta e il funzionamento dell’elettrovalvola,
alimentando/disalimentando elettricamente il connettore SOLO SE connesso alla bobina.
NOTA IMPORTANTE: Non usare il connettore come interruttore per chiudere l’elettrovalvola.
•Verificare la chiusura dell’elettrovalvola alimentandola elettricamente.
5.1 - VERIFICHE PERIODICHE CONSIGLIATE
•Verificare la tenuta delle connessioni flangiate/filettate sull’impianto;
•Verificare la tenuta e il funzionamento dell’elettrovalvola;
E’ cura dell’utilizzatore finale o dell’installatore definire la frequenza delle suddette verifiche in base alla gravità delle
condizioni di servizio.

IT EN ES
7
Madas Technical Manual - REV. 0 of 10th Oct 2018 M16/RMO N.A. - M16/RMOC N.A.
6.0  MANUTENZIONE
Terminate le operazioni di seguito descritte ripetere le procedure indicate al paragrafo 5.
Nel caso si renda necessaria la sostituzione della bobina e/o del connettore (vedere fig. 1 e 2):
•Prima di effettuare qualsiasi operazione, accertarsi che l’apparecchio non sia alimentato elettricamente;
NOTA: nel caso sia necessario sostituire la bobina (3) in conseguenza a un guasto elettrico, è consigliato sostituire anche il
connettore (5). Le operazioni di sostituzione bobina e/o connettore devono essere eseguite avendo cura di garantire il grado
IP65 del prodotto.
6.1 - SOSTITUZIONE DEL CONNETTORE
•Svitare completamente e rimuovere la vite di fissaggio (4), e sganciare il connettore (5) dalla bobina (3);
•Dopo aver rimosso il cablaggio elettrico interno esistente, cablare il nuovo connettore e fissarlo alla bobina come indicato in 3.2
6.2 - SOSTITUZIONE DELLA BOBINA
•Svitare completamente e rimuovere la vite di fissaggio (4), e sganciare il connettore (5) dalla bobina (3);
•Svitare la vite (6) di bloccaggio della bobina (3) e rimuoverla dal cannotto (2) assieme alle apposite guarnizioni/dischetti;
•Inserire nel cannotto (2): la nuova bobina + guarnizioni + eventuali dischetti e fissare il tutto tramite l’apposita vite o dado;
•Agganciare il connettore alla bobina e fissarlo come indicato in 3.2;
•Nel caso sia necessario effettuare il cablaggio, procedere come indicato in 3.2
NOTA: Non sono previste operazioni di manutenzione interne all’apparecchio.
7.0  TRASPORTO, STOCCAGGIO E SMALTIMENTO
• Durante il trasporto il materiale deve essere trattato con cura, evitando che il dispositivo possa subire urti, colpi o vibrazioni;
• Se il prodotto presenta trattamenti superficiali (es. verniciatura, ecc) non devono essere danneggiati durante il trasporto;
• La temperatura di trasporto e di stoccaggio, coincide con quella indicata nei dati di targa;
• Se il dispositivo non viene installato subito dopo la consegna deve essere correttamente immagazzinato in un luogo secco
e pulito;
• In ambienti umidi è necessario usare siccativi oppure il riscaldamento per evitare la condensa.
• Il prodotto, a fine vita, dovrà essere smaltito separatamente dagli altri rifiuti (Direttiva RAEE 2012/19/UE) e in
conformità alla legislazione vigente nel paese in cui si esegue tale operazione.
8.0  GARANZIA
Valgono le condizioni di garanzia stabilite col fabbricante al momento della fornitura.
Per danni causati da:
•Uso improprio del dispositivo;
•Inosservanza delle prescrizioni indicate nel presente documento;
•Inosservanza delle norme riguardanti l’installazione;
•Manomissione, modifica e utilizzo di parti di ricambio non originali;
non possono essere rivendicati diritti di garanzia o risarcimento danni.
Sono esclusi inoltre dalla garanzia i lavori di manutenzione, il montaggio di apparecchi di altri produttori, la modifica del
dispositivo e l’usura naturale.

IT
ENES
8Madas Technical Manual - REV. 0 of 1th Oct 2018M16/RMO N.A. - M16/RMOC N.A.
9.0  DATI DI TARGA
In targa (vedere esempi a fianco) sono riportati i seguenti dati:
• Nome/logo e indirizzo del fabbricante
(eventuale nome/logo distributore)
• Mod.: = nome/modello dell’apparecchio seguito dal diametro di connessione
• P.max o PS = Pressione massima alla quale è garantito il funzionamento del prodotto
• IP.... = Grado di protezione
• 230V.... = Tensione di alimentazione, frequenza (se Vac), seguite dall’assorbimento elettrico
• (-20...+60) °C = Range di temperatura alla quale è garantito il funzionamento del prodotto
• = Conformità Dir. PED seguita dal n° dell’Organismo Notificato
• year = Anno di fabbricazione
• Lot = Numero matricola del prodotto (vedere spiegazione di seguito)
• U1745 = Lotto in uscita anno 2017 settimana n° 45
• 25407 = numero progressivo commessa riferito all’anno indicato
• 00001 = numero progressivo riferito alla q.tà del lotto
• = Smaltimento secondo Direttiva RAEE 2012/19/UE
Mod: M16/RMO N.A. DN 15
IP65 – 230 V/50-60 Hz 7 VA
P. max=PS= 6 bar
(-20...+60) °C
year: 2017 Lot: U1745 25407/00001
0497

IT EN ES
9
Madas Technical Manual - REV. 0 of 10th Oct 2018 M16/RMO N.A. - M16/RMOC N.A.
1.0  GENERAL INFORMATION
This manual shows you how to safely install, operate and use the device.
The instructions for use ALWAYS need to be available in the facility where the device is installed.
ATTENTION: installation/wiring/maintenance need to be carried out by qualified staff (as explained
in section 1.3) using appropriate personal protective equipment (PPE).
For any information pertaining to installation/wiring/maintenance or in any case problems that cannot be resolved with the use
of the instructions, it is possible to contact the manufacturer from the address and phone numbers provided on the last page.
1.1  DESCRIPTION
Normally open, manual reset solenoid valves for gas, suitable to shut-off gas and signal danger sent by gas detectors (methane,
LPG, carbon monoxide and similar), safety thermostats, etc.
They can only be reset manually and only when they are not electrically powered.
They are fitted with a VPI (Visual Position Indicator) for visual indication of the valve plunger’s position. When the valve is closed,
the red band, which is usually hidden by the reset knob (1), is visible.
M16/RMOC N.A. versions are equipped with a push button (13) that allows to close manually the gas substituting the manual
tap of the gas line allowing also to test at intervals the good working of the solenoid valve.
1.2  KEY OF SYMBOLS
ATTENTION: Attention
is drawn to the technical
details intended for
qualified staff.
DANGER: In the event of
inobservance, may be caused damages
to tangible goods, to people and/or pets.
DANGER: In the event
of inobservance, may
be caused damages to
tangible goods.
1.3  QUALIFIED STAFF
These are people who:
•Are familiar with product installation, assembly, start-up and maintenance;
•Know the regulations in force in the region or country pertaining to installation and safety;
•Are trained in first aid.
1.4  USING NONORIGINAL SPARE PARTS
•To perform maintenance or change parts (ex. coil, connector, etc.) ONLY manufacturer-recommended parts can be used.
Using different parts not only voids the product warranty, it could compromise correct device operation.
•The manufacturer is not liable for malfunctions caused by unauthorised tampering or use of non-original parts.
1.5  IMPROPER USE
•The product must only be used for the purpose it was built for.
•It is not allowed to use different fluids than those expressly stated.
•The technical data set forth on the rating plate must not be exceeded whatsoever. The end user or installer is in charge of
implementing proper systems to protect the device, which prevent exceeding the maximum pressure indicated on the plate.
•The manufacturer is not responsible for any damage caused by improper use of the device.

IT
EN
ES
10 Madas Technical Manual - REV. 0 of 1th Oct 2018M16/RMO N.A. - M16/RMOC N.A.
3.0  COMMISSIONING THE DEVICE
3.1  OPERATIONS PRIOR TO INSTALLATION
•It is necessary to close the gas upstream of the valve prior to installation;
•Make sure that the line pressure DOES NOT EXCEED the maximum pressure declared on the product label;
•Any protective caps (if any) must be removed prior to installation;
•Valve pipes and insides must be clear of any foreign bodies;
•Make sure that the pipe thread is not too long, to prevent damaging the body of the device when screwing it on;
•The safety regulations on handling loads in force in the country of installation must be complied with. If the device to
be installed exceeds the weight allowed, suitable mechanical equipment and adequate slings must be used. Necessary
precautions must be taken during the handling phases so as not to damage/ruin the external surface of the device.
•In accordance with EN 161 a suitable filter must be installed upstream of a gas closing safety device;
•With outdoor installation, it is advisable to provide a protective roof to prevent rain from damaging the electrical parts of
the device.
•Prior to carrying out any electrical wiring operations, make sure that the main voltage matches the supply voltage indicated
on the product label;
•Cut out power prior to proceeding with wiring;
•According to the plant geometry, check the risk of explosive mixture arising inside the piping;
•If the solenoid valve is installed near other devices or as part of an assembly, compatibility between the solenoid
valve and this other device must be evaluated beforehand.
•Avoid installing the solenoid valve near surfaces that could be damaged by the coil temperature;
•Provide a protection against impacts or accidental contacts if the solenoid valve is accessible to unqualified
personnel.
2.0  TECHNICAL DATA
• Use : non-aggressive gases of the three families (dry gases)
• Ambient temperature : -20 ÷ +60 °C
• Power voltages (see table 2a - 2b) : 12 Vdc - 12 V/50 Hz - 24 Vdc - 24 V/50 Hz - 110 V/50-60 Hz - 230 V/50-60 Hz*
• Power supply tolerance : -15% ... +10%
• Electric wiring : cable gland M20x1.5
• Absorbed power : see table 2a - 2b
• Maximum operating pressure : 6 bar
• Closing time : < 1 s
• Protection rating : IP65
• Mechanical resistance : Group 2 (according to EN 13611)
• Rp threaded connections : (DN 15 - DN 20 - DN 25) according to EN 10226
• NPT threaded connections : on request
• In compliance with : PED Directive 2014/68/EU - EMC Directive 2014/30/EU
LVD Directive 2014/35/EU - RoHS II Directive 2011/65/EU
* Only single-phase, the device does not work if powered with three-phase voltage.
2.1  MODEL IDENTIFICATION
M16/RMO N.A. : Normally open manual reset solenoid valve, brass body
M16/RMOC N.A. : Normally open manual reset solenoid valve + closing manual push button, brass body

IT EN ES
11
Madas Technical Manual - REV. 0 of 10th Oct 2018 M16/RMO N.A. - M16/RMOC N.A.

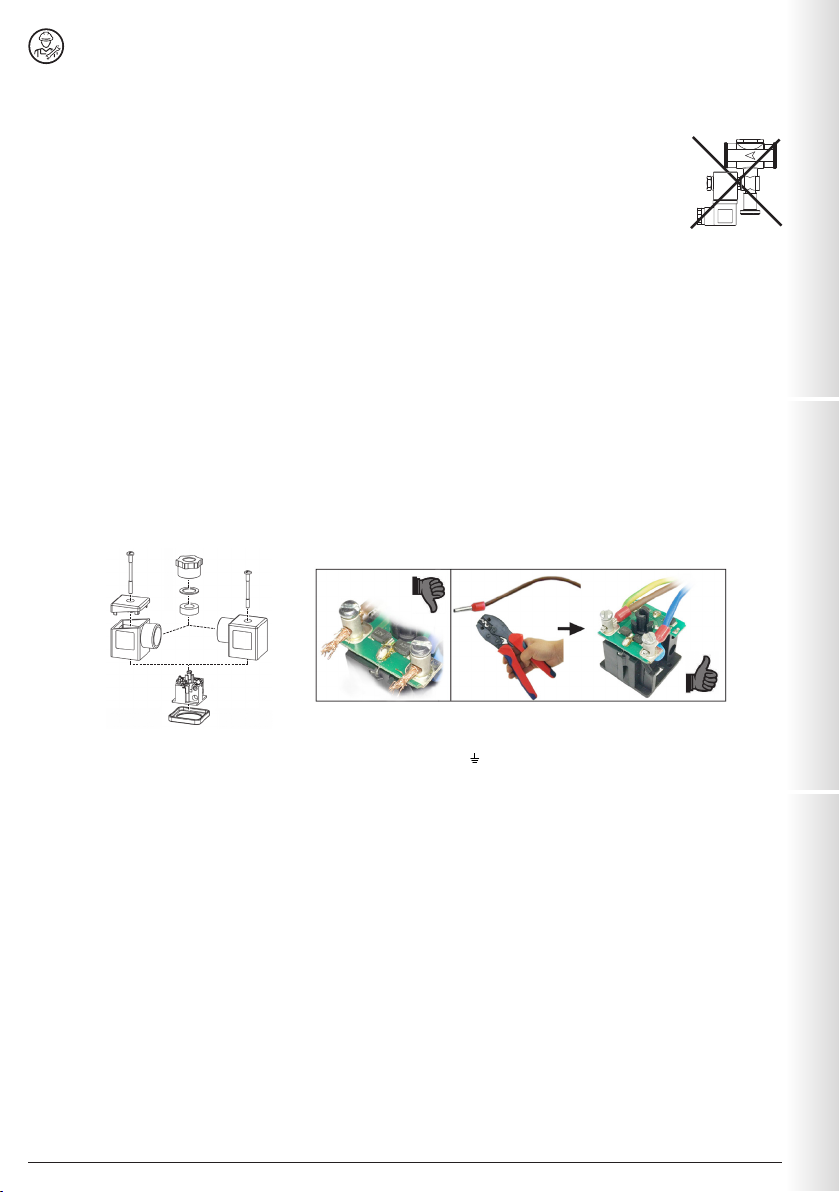

3.2  INSTALLATION (see example in 3.4)
•Assemble the device by screwing it, with the due seals, onto the plant with pipes and/or fittings with the right threading for
the connection being attached.
•Do not use the coil (3) as a lever to help you screw it on, only use the specific tool;
•The arrow, shown on the body (12) of the device, needs to be pointing towards the application;
•The device can also be installed vertically without prejudicing the correct operation. It cannot be put in
upside down (with the reset knob (1) pointing downwards);
•During installation, avoid debris or metal residues from getting into the device;
•To guarantee mechanical tension-free assembly, we recommend using compensating joints, which also
adjust to the pipe’s thermal dilation;
•If the device is to be installed in a ramp, it is the installer’s responsibility to provide suitable supports or correctly sized
supports, to properly hold and secure the assembly. Never, for any reason whatsoever, leave the weight of the ramp only on
the connections (flanged or threaded) of the individual devices;
•In any case, following installation, check the tightness of the plant;
•Wiring cannot have cables connected directly to the coil. ALWAYS and ONLY use the connector identified by the
manufacturer;
•Before wiring the connector (5), unscrew and remove the central screw (4). Use the proper cable terminals (see figures
below). NOTE: Connector (5) wiring must be do ensuring a product rating of IP65;
•Wire the connector (5) with 3x0.75mm² cable for external Ø 6.2 to 8.1 mm. The cable to be used must be in double sheath,
suitable for outdoor use, with a minimum voltage of 500V and a temperature of at least 60 °C;
•Connect terminals 1 and 2 to the power supply and the earth cable to terminal ;
•Secure the connector (5) to the coil (3), tightening (recommended tightening torque 0.4 N.m ± 10%) the clamping screw (4);
•The valve needs to be connected to earth either through the pipe or through other means (ex. cable jumpers).
3.3  INSTALLATION IN PLACES WHERE THERE IS THE RISK OF EXPLOSION (DIRECTIVE 2014/34/EU)
The solenoid valve is not suitable for use in zones here there is the risk of explosion.

IT
EN
ES
12 Madas Technical Manual - REV. 0 of 1th Oct 2018M16/RMO N.A. - M16/RMOC N.A.
1
2
8
9
10
345
6
77
3.4  GENERIC EXAMPLE OF AN INSTALLATION
1. M16/RMO N.A. Manual reset solenoid valve
2. SM jerk ON/OFF valve
3. FM gas filter
4. OPSO series MVB/1 MAX shut off valve
5. RG/2MC pressure regulator
6. MVSP/1 relief valve
7. Pressure gauge and relative button
8. Gas detector
9. SM remote jerk ON/OFF valve lever control
10. Expansion joint/anti-vibration mount
discharge
in open air
internal thermal unit
external roof
piping applicaon
4.0  MANUAL RESET
To reset the solenoid valve:
•Make sure the valve is NOT electrically powered;
•Close the flow downstream of the solenoid valve in order to balance the pressure between upstream and downstream when
opening;
•Push the reset handgrip (1) and wait a few seconds for the pressure upstream and downstream of the valve to stabilise;
•After balancing the pressures, pull the reset knob (1) until it connects.
•To close maually the solenoid valve (only M16/RMOC N.A. versions), push the closing push button (13).
•The red label under the manual reset (1), if visible, shows that the valve is closed.
5.0  FIRST STARTUP
•Before start-up make sure that all of the instructions on the rating plate, including the direction of flow, are observed;
•After having gradually pressurized the system, check the seal and operation of the solenoid valve, electrically
powering / disconnecting the connector ONLY IF connected to the coil.
IMPORTANT NOTE: Do not use the connector as a switch to close the solenoid valve.
•Make sure the solenoid valve is closed by electrically connecting it.
5.1  RECOMMENDED PERIODIC CHECKS
•Check tightness of the flanged/threaded connections on the system;
•Check tightness and operation of the solenoid valve;
It is the responsibility of the final user or installer to define the frequency of these checks based on the severity of the service
conditions.

IT EN ES
13
Madas Technical Manual - REV. 0 of 10th Oct 2018 M16/RMO N.A. - M16/RMOC N.A.
6.0  MAINTENANCE
On completion of the operations described below, repeat the procedure indicated in paragraph 5.
If the coil and/or connector need to be replaced (see fig. 1 and 2):
•Before performing any operation, make sure that the device is not electrically powered;
NOTE: if the coil (3) needs to be changed following an electrical failure, we recommend changing the connector (5) as well.
The coil and/or connector replacement operations need to be carried out taking care to ensure the product’s IP65 rating.
6.1 - REPLACING THE CONNECTOR
•Unscrew and remove the central screw (4), then remove the connector (5) from the coil (3);
•When you have taken out the existing internal electrical wiring, wire the new connector and secure it to the coil, as shown in 3.2
6.2 - REPLACING THE COIL
•Unscrew and remove the central screw (4), then remove the connector (5) from the coil (3);
•Loosen the screw (6) that locks the coil (3) and take it out of the armature assembly (2) along with the gaskets/discs;
•Place the new coil + gaskets + any discs inside the armature assembly (2) and secure with the relative screw or nut;
•Couple the connector to the coil and secure it as indicated in 3.2;
•If it is necessary to set up the wiring, proceed as described in 3.2.
NOTE: No maintenance operations need to be carried out inside the device.
7.0  TRANSPORT, STORAGE AND DISPOSAL
• During transport the material needs to be handled with care, avoiding any impact or vibrations to the device;
• If the product has any surface treatments (ex. painting, cataphoresis, etc) it must not be damaged during transport;
• The transport and storage temperatures must observe the values provided on the rating plate;
• If the device is not installed immediately after delivery it must be correctly placed in storage in a dry and clean place;
• In humid facilities, it is necessary to use driers or heating to avoid condensation.
• At the end of its service life, the product is to be disposed of separately from other waste (WEEE directive
2012/19/EU) and in compliance with the legislation in force in the country where this operation is performed.
8.0  WARRANTY
The warranty conditions agreed with the manufacturer at the time of the supply apply.
For damage caused by:
•Improper use of the device;
•Failure to observe the requirements described herein;
•Failure to observe the regulations pertaining to installation;
•Tampering, modification and use of non-original spare parts;
are not covered by the rights of the warranty or compensation for damage.
The warranty also excludes maintenance work, other manufacturers’s assembling units, making changes to the device and
natural wear.

IT
EN
ES
14 Madas Technical Manual - REV. 0 of 1th Oct 2018M16/RMO N.A. - M16/RMOC N.A.
9.0  RATING PLATE DATA
The plate data (see examples provided here) includes the following:
• Manufacturer’s name/logo and address (possible distributor name/logo)
• Mod.: = name/model of the device followed by the diameter size
• P.max or PS = Maximum pressure at which product operation is guaranteed
• IP.... = Protection rating
• 230V.... = Power supply voltage, frequency (if Vac), followed by electrical absorption
• (-20...+60) °C = Temperature range within which product operation is guaranteed
• = In compliance with PED Dir. followed by Notified Body No.
•
• year = Year of manufacture
• Lot = Product serial number (see explanation below)
• U1745 = Lot issued in year 2017 in the 45th week
• 25407 = progressive job order number for the indicated year
• 00001 = progressive number referred to the quantity of the lot
• = Disposal in accordance with WEEE directive 2012/19/EU
Mod: M16/RMO N.A. DN 15
IP65 – 230 V/50-60 Hz 7 VA
P. max=PS= 6 bar
(-20...+60) °C
year: 2017 Lot: U1745 25407/00001
0497

IT EN ES
15
Madas Technical Manual - REV. 0 of 10th Oct 2018 M16/RMO N.A. - M16/RMOC N.A.
1.0  INFORMACIÓN GENERAL
Este manual ilustra cómo instalar y hacer funcionar el dispositivo de forma segura.
Las instrucciones de uso deben estar SIEMPRE disponibles en la instalación donde se encuentra el dispositivo.
ATENCIÓN: las operaciones de instalación/cableado/mantenimiento las debe realizar personal
cualificado (como se indica en 1.3), utilizando equipos de protección individual (EPI) adecuados.
Para mayor información correspondiente a las operaciones de instalación/cableado/mantenimiento o en caso de problemas que
no se puedan solucionar usando las instrucciones, es posible ponerse en contacto con el fabricante a través de la dirección y los
números de teléfono que aparecen en la última página.
1.1  DESCRIPCIÓN
Electroválvulas de corte para gas con rearme manual normalmente abiertas, adecuadas para interceptar el gas ya sea por avisos
de peligro enviados por detectores de presencia de gas (metano, GLP, óxido de carbono y otros), termostatos de seguridad, etc.
Pueden rearmarse sólo manualmente y únicamente cuando se alimentan eléctricamente.
Llevan VPI (Visual Position Indicator) para indicar visualmente la posición del obturador de la válvula. Cuando la válvula esté
cerrada se ve la abrazadera de color rojo normalmente escondida por el botón de rearme (1).
Además, las versiones M16/RMOC N.A. están provistas de un botón (14) para el cierre manual de la electroválvula que puede
usarse como elemento sustitutivo de una llave de cierre manual.
1.2  LEYENDA DE SÍMBOLOS
ATENCIÓN: Se llama
la atención sobre detalles
técnicos dirigidos al
personal cualificado.
PRECAUCIÓN: En caso de
incumplimiento, además de daños en bienes
materiales, también pueden provocarse daños
a las personas y/o animales domésticos.
PRECAUCIÓN: En
caso de incumplimiento,
se pueden provocar daños
en bienes materiales.
1.3  PERSONAL CUALIFICADO
Se trata de personal que:
•Está familiarizado con la instalación, el montaje, la puesta en servicio y el mantenimiento del producto;
•Conoce las normativas en vigor en la región o país, en materia de instalación y seguridad;
•Ha recibido formación acerca de primeros auxilios.
1.4  USO DE PARTES DE RECAMBIO NO ORIGINALES
•En caso de mantenimiento o sustitución de componentes de repuesto (ej. bobina, conector, etc.) se deben usar SOLO
los indicados por el fabricante. El uso de componentes diferentes, además de invalidar la garantía del producto, podría
perjudicar su correcto funcionamiento.
•El fabricante se exime de toda responsabilidad por problemas de funcionamiento que se deriven de alteraciones no
autorizadas o uso de recambios no originales.
1.5  USO NO APROPIADO
•El producto se debe usar sólo para el fin para el que ha sido fabricado.
•No se permite el uso con fluidos que no sean los indicados.
•No se deben superar en ningún caso los datos técnicos indicados en la placa. El usuario final o el instalador tienen que
adoptar sistemas correctos de protección del aparato que impidan que se supere la presión máxima indicada en la placa.
•El fabricante no es responsable por los daños causados por un uso impropio del aparato.

ITEN
ES
16 Madas Technical Manual - REV. 0 of 1th Oct 2018M16/RMO N.A. - M16/RMOC N.A.
2.0  DATOS TÉCNICOS
• Uso : gases no agresivos de las tres familias (gases secos)
• Temperatura ambiente : -20 ÷ +60 °C
• Tensiones de alimentación (véase la tabla 2a - 2b) : 12 V cc - 12 V/50 Hz - 24 V cc - 24 V/50 Hz - 110 V/50-60 Hz - 230 V/50-60 Hz*
• Tolerancia con tensión de alimentación : -15% ... +10%
• Cableado eléctrico : prensaestopas M20x1,5
• Potencia absorbida : véase la tabla 2a - 2b
• Presión máxima de funcionamiento : 6 bar
• Tiempo de cierre : < 1 s
• Grado de protección : IP65
• Resistencia mecánica : Grupo 2 (según EN 13611)
• Conexiones roscadas Rp : (DN 15 - DN 20 - DN 25) según EN 10226
• Conexiones roscadas NPT : Consulten la disponibilidad
• De conformidad con : Directiva PED 2014/68/UE - Directiva EMC 2014/30/UE
Directiva LVD 2014/35/UE - Directiva RoHS II 2011/65/UE
* Únicamente monofásica, el aparato no funciona si se alimenta con tensión trifásica.
2.1  IDENTIFICATIÒN DE MODELOS
M16/RMO N.A. : Electroválvula con rearme manual normalmente abierta, cuerpo de latón
M16/RMOC N.A. : Electroválvula con rearme manual normalmente abierta + botón de cierre manual, cuerpo de latón
3.0  PUESTA EN FUNCIONAMIENTO DEL DISPOSITIVO
3.1  OPERACIONES ANTES DE LA INSTALACIÓN
•Hay que cerrar el gas aguas arriba de la válvula, antes de la instalación;
•Compruebe que la presión de línea NO SEA SUPERIOR a la presión máxima declarada en la etiqueta del producto;
•Los posibles tapones de protección se deben quitar antes de la instalación;
•Las tuberías y partes interiores de la válvula no deben tener cuerpos extraños;
•Compruebe que la longitud de la rosca de la tubería no sea excesiva, para no dañar el cuerpo del aparato en fase de
atornillado;
•Deben respetarse las normativas de seguridad vigentes en el país de instalación, relativas al desplazamiento de cargas.
Si el aparato que hay que instalar supera el peso permitido, debe preverse el uso de una ayuda mecánica adecuada y de
arneses adecuados. Durante las fases de desplazamiento, hay que adoptar las precauciones oportunas para no dañar/
estropear la superficie externa del aparato.
•De acuerdo con la normativa EN 161, la instalación debe equiparse con un filtro adecuado aguas arriba de un dispositivo
de seguridad de cierre del gas;
•En caso de instalación al exterior, se recomienda colocar un techo de protección para evitar que el agua de lluvia pueda
dañar las partes eléctricas del aparato.
•Antes de realizar las conexiones eléctricas, hay que comprobar que la tensión de red se ajuste a la tensión de alimentación
indicada en la etiqueta del producto;
•Antes de realizar el cableado, hay que desconectar la alimentación;
•En función de la geometría de la instalación, evalúe el riesgo de formación de mezcla explosiva en el interior del
conducto;
•Si la electroválvula se instala en proximidad de otros equipos o como parte de un conjunto, hay que evaluar
previamente la compatibilidad entre la electroválvula y estos equipos.
•Evite instalar la electroválvula cerca de superficies que podrían sufrir daños debido a la temperatura de la bobina;
•Prevea una protección contra golpes o contactos si la electroválvula está accesible a personal no autorizado.

IT EN ES
17
Madas Technical Manual - REV. 0 of 10th Oct 2018 M16/RMO N.A. - M16/RMOC N.A.
3.2  INSTALACIÓN (consulte el ejemplo en el punto 3.4)
•Montar el dispositivo enroscándolo, junto con las juntas correspondientes, en la instalación con tuberías y/o racores cuyos
roscados encajen con la conexión a acoplar.
•No use la bobina (3) como palanca para atornillar, use la herramienta adecuada;
•La flecha, indicada en el cuerpo (12) del aparato, debe estar dirigida hacia el punto de consumo;
•El dispositivo se puede instalar también en posición vertical sin que se perjudique su correcto funcionamiento.
No se puede colocar volcado (con el botón de rearme (1) dirigido hacia abajo);
•Durante la instalación, evite que la suciedad o residuos metálicos penetren dentro del aparato;
•Garantice un montaje sin tensiones, se recomienda el uso de juntas de compensación para absorber
las dilataciones térmicas de la tubería;
•Si se ha previsto la instalación del aparato en una rampa, es deber del instalador preparar soportes o apoyos adecuados,
correctamente dimensionados, para sostener y fijar el conjunto. Nunca deje, por ningún motivo, que el peso de la rampa
recaiga solamente sobre las conexiones (roscadas o embridadas) de cada uno de los dispositivos;
•En cualquier caso, después de la instalación compruebe la estanqueidad de la instalación;
•No se permite el cableado con cables conectados directamente a la bobina. Use SIEMPRE y SOLAMENTE el conector
indicado por el fabricante;
•Antes de cablear el conector (5), desatornille completamente y quite el tornillo central (4). Utilice los oportunos terminales
para cables (consulte las siguientes figuras). NOTA: Las operaciones de cableado del conector (5) se deben realizar
asegurándose de garantizar el grado IP65 del producto;
•Cablee el conector (5) con cable 3x0,75 mm² Ø exterior de 6,2 a 8,1 mm. El cable debe contar con doble funda, idóneo
para usos exteriores, con una tensión mínimo de 500 V y temperatura mínima de 60°C;
•Conecte a la alimentación los bornes 1 y 2 y el cable de tierra al borne ;
•Fije el conector (5) en la bobina (3) apretando (par aconsejado 0,4 N.m ± 10%) el tornillo de fijación (4);
•La válvula se debe conectar a tierra, bien con la tubería o con otros medios (ej. puentes de cables).
3.3  INSTALACIÓN EN LUGARES CON RIESGO DE EXPLOSIÓN (DIRECTIVA 2014/34/UE)
La electroválvula no es adecuada para su utilización en lugares con riesgo de explosión.

ITEN
ES
18 Madas Technical Manual - REV. 0 of 1th Oct 2018M16/RMO N.A. - M16/RMOC N.A.
3.4  EJEMPLO GENÉRICO DE INSTALACIÓN
1. Electroválvula con rearme manual M16/RMO N.A.
2. Válvula de corte SM
3. Filtro gas FM
4. Válvula de seguridad por máxima OPSO serie MVB/1 MAX
5. Regulador de presión RG/2MC
6. Válvula de alivio MVSP/1
7. Manómetro y válvula pulsadora correspondiente
8. Detección de gas
9. Palanca de mando a distancia válvula de corte SM
10. Junta de compensación/antivibración
descarga al
aire libre
interior de la central térmica
techo exterior
red
aplicación
1
2
8
9
10
345
6
77
4.0  REARME MANUAL
Para rearmar la electroválvula:
•Asegúrese de que la válvula NO esté alimentada eléctricamente;
•Cierre el caudal aguas abajo de la electroválvula para garantizar el equilibrio de la presión entre la parte anterior y posterior
en fase de apertura;
•Presionar el mando de reinicialización (1) y espere unos instantes a que se produzca el equilibrio de presión entre el tramo
anterior y posterior de la válvula;
•Después de haber equilibrado las presiones, tire del botón de rearme (1)hasta que se produzca el enganche.
•Para cerrar manualmente la electroválvula (solo versiones M16/RMOC N.A.) se debe presionar el botón de cierre (13).
•Si está visible, la etiqueta roja situada debajo del mando de reinicialización (1) indica que la electroválvula está cerrada.
5.0  PRIMERA PUESTA EN SERVICIO
• Antes de la puesta en servicio compruebe que se respeten todas las indicaciones presentes en la placa, incluida la
dirección del flujo;
•Tras haber presurizado de forma gradual la instalación, compruebe la estanquidad y el funcionamiento de la
electroválvula, alimentando/desalimentando eléctricamente el conector SOLO SI está conectado a la bobina.
NOTA IMPORTANTE: No utilice el conector como interruptor para cerrar la electroválvula.
•Compruebe que la válvula esté cerrada alimentándola eléctricamente.
5.1 - COMPROBACIONES PERIÓDICAS RECOMENDADAS
•Compruebe la estanqueidad de las conexiones embridadas/roscadas en la instalación;
•Compruebe la estanqueidad y el funcionamiento de la electroválvula;
Es deber del usuario final o del instalador, determinar la frecuencia de dichas comprobaciones en función de la relevancia
de las condiciones de servicio.

IT EN ES
19
Madas Technical Manual - REV. 0 of 10th Oct 2018 M16/RMO N.A. - M16/RMOC N.A.
6.0  MANTENIMIENTO
Una vez acabadas las operaciones descritas a continuación, repita los procedimientos indicados en el apartado 5.
Si es necesario sustituir la bobina y/o el conector (consulte la fig. 1 y 2):
•Antes de realizar cualquier operación, asegúrese de que el aparato no reciba alimentación eléctrica;
NOTA: si es necesario sustituir la bobina (3) después de una avería eléctrica, es recomendable sustituir también el conector
(5). Las operaciones de sustitución de la bobina y/o conector se deben realizar asegurándose de garantizar el grado IP65
del producto.
6.1 - SUSTITUCIÓN DEL CONECTOR
•Desenrosque completamente y quite el tornillo central (4), y desenganche el conector (5) de la bobina (3);
•Después de haber quitado el cableado eléctrico interior existente, cablee el nuevo conector y fíjelo tal como se indica en
el punto 3.2.
6.2 - SUSTITUCIÓN DE LA BOBINA
•Desenrosque completamente y quite el tornillo central (4), y desenganche el conector (5) de la bobina (3);
•Desenrosque el tornillo (6) de bloqueo de la bobina (3) y quítela del manguito (2) junto con las juntas/discos;
•Coloque en el manguito (2) la nueva bobina + juntas + cualquier discos y fije todo con el tornillo o tuerca correspondiente;
•Instale el conector en la bobina y fíjelo como se indica en el punto 3.2;
•Si es necesario realizar el cableado, siga los pasos indicados en el punto 3.2.
NOTA: No se prevén operaciones de mantenimiento para efectuar dentro del aparato.
7.0  TRANSPORTE, ALMACENAMIENTO Y ELIMINACIÓN
• Durante el transporte, el material se debe tratar con cuidado, evitando que el dispositivo esté sometido a choques, golpes o vibraciones;
• Si el producto presenta tratamientos superficiales (ej. pintura, etc.) no se deben dañar durante el transporte;
• La temperatura de transporte y almacenamiento debe coincidir con la indicada en los datos de la placa;
• Si el dispositivo no se instala inmediatamente después de la entrega, se debe almacenar correctamente en un lugar seco y limpio;
• En lugares húmedos es necesario usar secadores o bien calefacción para evitar la formación de condensación.
• El producto, al final de su vida útil, deberá eliminarse por separado respecto a los demás residuos (Directiva RAEE
2012/19/UE) y en conformidad con la legislación vigente en el país en el que se realiza esta operación.
8.0  GARANTÍA
Valen las condiciones de garantía establecidas con el fabricante en el momento del suministro.
Por daños causados por:
• uso impropio del dispositivo;
• incumplimiento de las disposiciones indicadas en este documento;
• incumplimiento de las normas relacionadas con la instalación;
•Alteración, modificación y uso de partes de repuesto no originales;
no se pueden reclamar derechos de garantía ni resarcimiento de daños.
Además, se excluyen de la garantía los trabajos de mantenimiento, el montaje de aparatos de otros fabricantes , la modificación
del dispositivo y el desgaste natural.

ITEN
ES
20 Madas Technical Manual - REV. 0 of 1th Oct 2018M16/RMO N.A. - M16/RMOC N.A.
9.0  DATOS DE LA PLACA
En los datos de la placa (véase el ejemplo de al lado)
aparecen los siguientes datos:
• Nombre/logotipo y dirección del fabricante
(eventual nombre/logotipo del distribuidor)
• Mod.: = nombre / modelo del aparato seguido por el diámetro de conexión
• P.max o PS = Presión máxima a la cual se garantiza el funcionamiento del producto
• IP.... = Grado de protección
• 230 V.... = Tensión de alimentación, frecuencia (si es V CA), seguidas por el consumo eléctrico
• (-20...+60) °C = Intervalo de temperatura en el que se garantiza el funcionamiento del producto
• = Conformidad Dir. PED seguida del n.º del Organismo Notificado
• year = Año de fabricación
• Lot = Número de matrícula del producto (véase la explicación a continuación)
• U1745 = Lote en salida año 2017 semana n.° 45
• 25407 = número progresivo de pedido referido al año indicado
• 00001 = número progresivo referido a la cantidad del lote
• = Eliminación según la Directiva RAEE 2012/19/UE
Mod: M16/RMO N.A. DN 15
IP65 – 230 V/50-60 Hz 7 VA
P. max=PS= 6 bar
(-20...+60) °C
year: 2017 Lot: U1745 25407/00001
0497
