Ferroli ECOTRONIC Plus User manual

ECOTRONIC Plus
Manuale
49004540
*49004540*
Ferroli ECOTRONIC Plus
Installazione
Uso
Messa in funzione
Ricerca di guasti
Grazie per aver acquistato questo apparecchio.
Leggere attentamente il presente manuale,per poter sfruttare
al meglio le prestazioni di questo apparecchio.
Cod. 3540S000

ECOTRONIC Plus
|2
© 08107_ECOTRONIC Plus.monit.indd
Indice
Avvertenze per la sicurezza............................................. 2
Dati tecnici e panoramica funzioni.........................3
1. Installazione ........................................................... 4
1.1 Montaggio............................................................... 4
1.2 Collegamento elettrico......................................... 5
1.2.1 Descrizione dei collegamenti elettrici ................ 5
1.2.2 Sensori .................................................................... 5
1.2.3 Attuatori................................................................. 6
1.2.4 Bus........................................................................... 7
1.2.5 Collegamento alla rete ......................................... 7
2. Uso e funzionamento............................................ 8
2.1 Tasti di regolazione................................................ 8
2.2 Spia di controllo..................................................... 8
2.3 Struttura menù...................................................... 9
2.4 Codici operatore.................................................... 9
2.5 Ramificazione menù............................................ 10
3. Messa in funzione................................................. 11
3.1 Fondamenti per l'impostazione
della centralina .................................................... 11
3.2 Sistemi di base e varianti idrauliche.................. 11
3.3 Blocchi di funzioni ............................................... 13
3.4 Fasi d'impostazione della centralina ................. 15
3.5 Panoramica assegnazioni relè e sensori............ 16
4. Funzioni e opzioni ............................................... 25
4.1 Menù: Solare......................................................... 25
4,2 Menù: Impianto.................................................... 32
4.2.1 Circuiti di riscaldamento .................................... 34
4,3 Menù: Funzioni bilancio termico........................ 39
4,4 Menù: Esperto ...................................................... 40
4,4 Menù: Funzionamento manuale ........................ 41
5. Accessori .............................................................. 41
6. Consigli per la ricerca guasti .............................. 43
Sigla editoriale................................................................. 48
Avvertenze per la sicurezza
Seguire scrupolosamente le presenti istruzioni relative alla
sicurezza per evitare pericoli e danni alle persone e alle
cose.
Questo prodotto deve essere usato ed impiegato esclusiva-
mente nel rispetto delle disposizioni (cfr. pag. 3).
Norme
Durante gli interventi devono essere rispettate
- le norme di legge antinfortunistiche,
- le norme di legge sulla protezione ambientale,
- le disposizioni dell'associazione di categoria,
- le direttive in materia di sicurezza di DIN, EN, DVGW,
TRGI,TRF e VDE.
Il presente manuale si rivolge esclusivamente al personale
specializzato autorizzato.
- I lavori elettrici devono essere eseguiti esclusivamente
da elettricisti specializzati.
- La prima messa in funzione deve essere eseguita dal co-
struttore dell'impianto o da un esperto nominato dallo
stesso.
Dichiarazione di conformità
La sottoscritta ditta Ferroli S.p.A., dichiara sotto la propria
responsabilità che il prodotto ECOTRONIC Plus soddisfa
le seguenti norme:
EN 55 014-1
EN 60 730-1
Nel rispetto delle disposizioni delle seguenti direttive que-
sto prodotto viene contrassegnato con il marchio :
89/336/CEE
73/ 23/CEE
Con riserva di modifiche tecniche ed errori.
Contenuto del sacchetto degli accessori:
n. 2 tasselli e viti per il fissaggio a parete
n. 1 fusibile di ricambio T6,3A
n. 11 staffe fermacavi con viti
n. 3 condensatori 4,7 nF per il collegamento in parallelo
con carico inferiore a 20W

ECOTRONIC Plus
3 |
© 08107_ECOTRONIC Plus.monit.indd
Descrizione dell'apparecchio
Le scariche elettrostatiche pos-
sono causare un danneggiamen-
to dei componenti elettronici.
Parti che conducono alta ten-
sione
• Displayditestocongestione
menù
• 15ingressisensori
• 9usciterelè
• 7sistemidibasesolari
• Opzioniefunzionisupplementari
• Liberaassegnazioneperlefunzio-
ni di differenza di temperatura e
termostato
• VBus®e interfaccia RS232
• Parametrizzazioneecontrollo
del sistema tramite il software
ServiceCenter
Il ECOTRONIC Plus èstatoprogrammatoper7sistemi
di base variabili e inoltre consente la regolazione di grandi
impianti complessi.
La centralina dispone di una gestione a menù multilingue.
Con9usciterelèe15ingressisensorinonchéunaserie
di funzioni e opzioni supplementari, questa centralina può
essere adeguata a qualsiasi sistema solare e di riscaldamento.
La centralina presenta fino a due contacalorie integrati e
la gestione di un circuito di riscaldamento con comando
atmosferico.
IlECOTRONICPlusèdotatodiseriediun'interfacciaper
la comunicazione con il software Service Center. Questo
software permette di eseguire con comodità la configura-
zione, il controllo e la valutazione della regolazione e del
sistema solare.

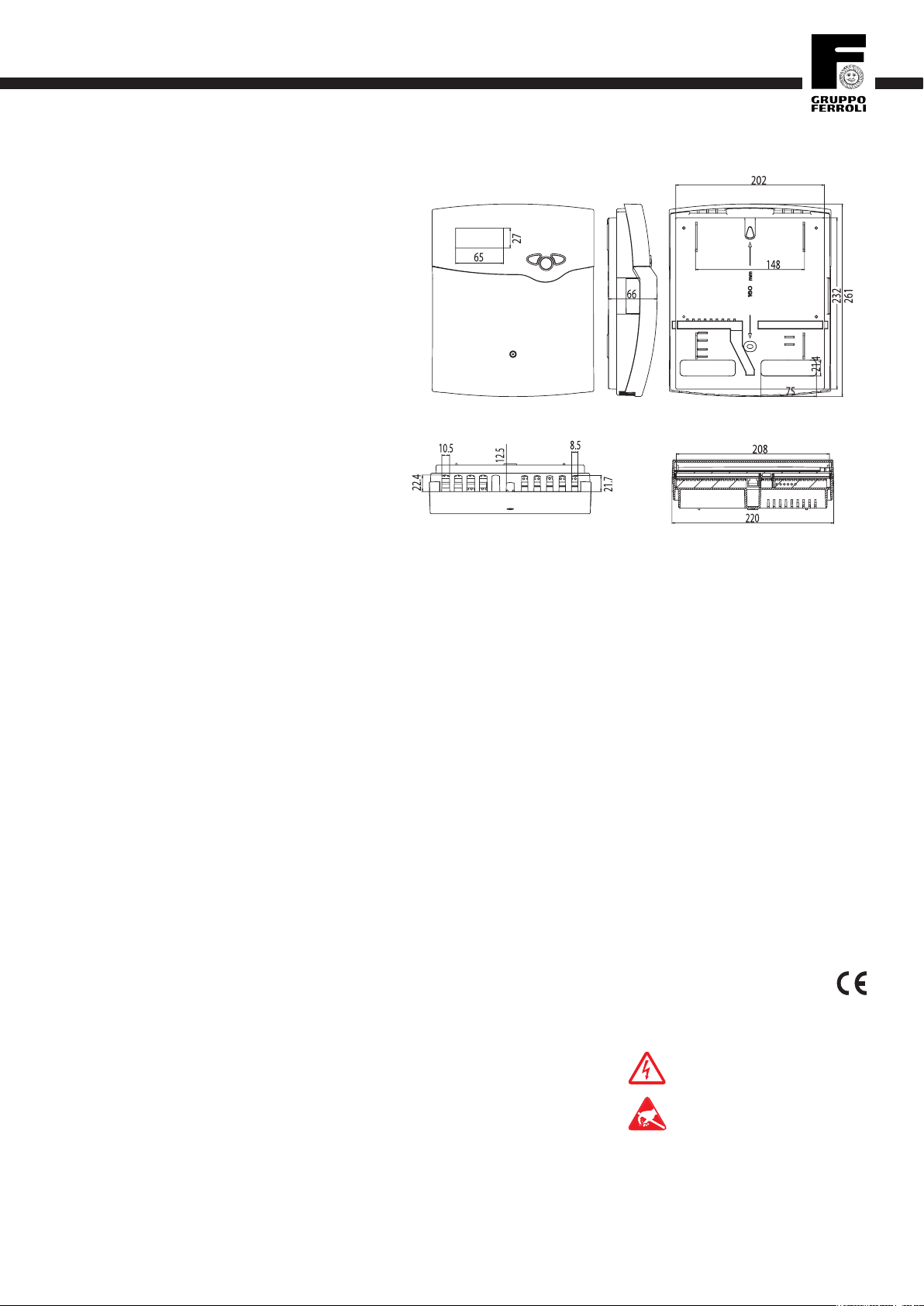

Dati tecnici:
Involucro:
Materialeplastico,PC-ABSePMMA
Tipo di protezione:
IP 20 / DIN 40 050
Temp. ambiente: 0...40°C
Dimensioni: 260 x 216 x 64 mm
Montaggio: montaggio a parete,
possibilità di montaggio su quadro
comando
Display: Display di testo LCD a 4
righe illuminato, con gestione menù
(multilingue), LED bicolore
Uso: 3 pulsanti sul frontalino
Funzioni: Regolatore di sistema solare
da utilizzare in sistemi solari e di riscal-
damento. Due contacalorie integrati
e gestione di un circuito elettronico
con comando atmosferico. Parametri
dell'impianto e opzioni supplementari
(gestione a menù), funzioni di bilancio
e diagnosi,controllo del funzionamento
secondoledirettiveBAW
Ingressi sensori: 15 ingressi sensori
per Pt1000, RTA11-M,V40 e CS10
Uscite relè:9usciterelè,dicui4relè
standard,4relèasemiconduttoreper
la regolazione del numero di giri e un
relèapotenzialezero
Bus:VBus®, RS232
Alimentazione:
220…240V~, 50…60Hz
Potere di rottura:1A(relèasemi-
conduttore)4Arelèelettromeccanico
e a potenziale zero 6,3A (totale di tutti
irelè)220...240V~
Grado di contaminazione: 2
Tensione impulsiva: 2,5kV
Funzionamento: Tipo 1.c

ECOTRONIC Plus
|4
© 08107_ECOTRONIC Plus.monit.indd
1.
2.
3.
4.
1.1 Montaggio
1. Installazione AVVERTENZA!
Prima di aprire l'involucro, accer-
tarsi della separazione onnipolare
dalla tensione di rete!
Il montaggio può essere eseguito esclusivamente in lo-
cali interni asciutti su una base di appoggio piana.Tenere
presente che, per un corretto funzionamento sul luogo
prescelto, l'apparecchio non deve essere esposto a campi
elettromagnetici forti.
La centralina deve essere separata dalla rete tramite un'ap-
parecchiatura supplementare onnipolare dotata di una di-
stanza minima tra i contatti di 3 mm o tramite un dispositivo
di separazione corrispondente alle norme per l'installazione
vigenti.Assicurarsi che i cavi dell'allacciamento elettrico e i
cavi dei sensori vengano installati separatamente.
1. Svitare la vite a croce nel pannello e smontarlo tirandolo
verso il basso. Svitare le viti a croce nella calotta copri-
morsetti e smontare la calotta.
2. Segnare il punto di fissaggio superiore sulla superficie di
montaggio e montare prima il tassello in dotazione con
la relativa vite.
3. Agganciare l'involucro al punto di fissaggio superiore, se-
gnare il punto di fissaggio inferiore (distanza fori 160mm,
vedere retro del supporto), quindi inserire il tassello
inferiore.
- Appendere l'involucro al punto di aggancio superiore e
fissarlo con la vite di fissaggio inferiore.
4. Collegarelelineedeirelèedeisensorinonchélalinea
di collegamento alla rete secondo l'assegnazione dei
collegamenti e bloccare le linee con i fermacavi.
5. Rimontare la calotta coprimorsetti e il pannello e fissarli
con le viti a croce.
Suggerimento:
per facilitare le operazioni
di collegamento alla rete e
per una posa più ordinata
delle linee, montare un ca-
nale portacavi direttamente
sotto la centralina (p.es. 60
x 110 mm²). Inserire quindi
le linee senza guaina nella
morsettiera.

ECOTRONIC Plus
5 |
© 08107_ECOTRONIC Plus.monit.indd
DeltaSol M
Menu Principale
Valori Misurati
Segnalazioni
Solare
GND
S1
S2
S3
S4
S5
S7
S6
S8
S9
S10
S11
S12
----
CS10
Imp1
Imp2
Bus
VBus RS232
Sensors
R9-A
R9-M
R9-R
DeltaSol M
LN
R8-A
R8-R
R7-A
R7-R
R6-A
R6-R
R5-A
R5-R
R4-A
R3-A
R2-A
R1-A
floating relay relè elettromeccanico relè a semiconduttore
N
Use the PE CollectiveTerminal Block
Use the Neutral Conductor Collective Terminal Block
N
Utilizzare la morsettiera di terra
Use the Ground CollectiveTerminal Block
T6,3A
Netz / Mains
220...240 V~
Isolate mains before removing clamp-cover
6,3 (1) A 220 ... 240 V~
GND
PE L
N
PE
N
®
®
Prima di aprire la calotta coprimorsetti,
staccare l'apparecchio dalla tensione Utilizzare la morsettiera del conduttore di protezione
Utilizzare la morsettiera del conduttore neutro
DeltaSol M
Menu Principale
Valori Misurati
Segnalazioni
Solare
GND
S1
S2
S3
S4
S5
S7
S6
S8
S9
S10
S11
S12
----
CS10
Imp1
Imp2
Bus
VBus RS232
Sensors
R9-A
R9-M
R9-R
DeltaSol M
L N
R8-A
R8-R
R7-A
R7-R
R6-A
R6-R
R5-A
R5-R
R4-A
R3-A
R2-A
R1-A
floating relay relè elettromeccanico relè a semiconduttore
N
Use the PE CollectiveTerminal Block
Use the Neutral Conductor Collective Terminal Block
N
Utilizzare la morsettiera di terra
Use the Ground CollectiveTerminal Block
T6,3A
Netz / Mains
220...240 V~
Isolate mains before removing clamp-cover
6,3 (1) A 220 ... 240 V~
GND
PE L
N
PE
N
®
®
Prima di aprire la calotta coprimorsetti,
staccare l'apparecchio dalla tensione Utilizzare la morsettiera del conduttore di protezione
Utilizzare la morsettiera del conduttore neutro

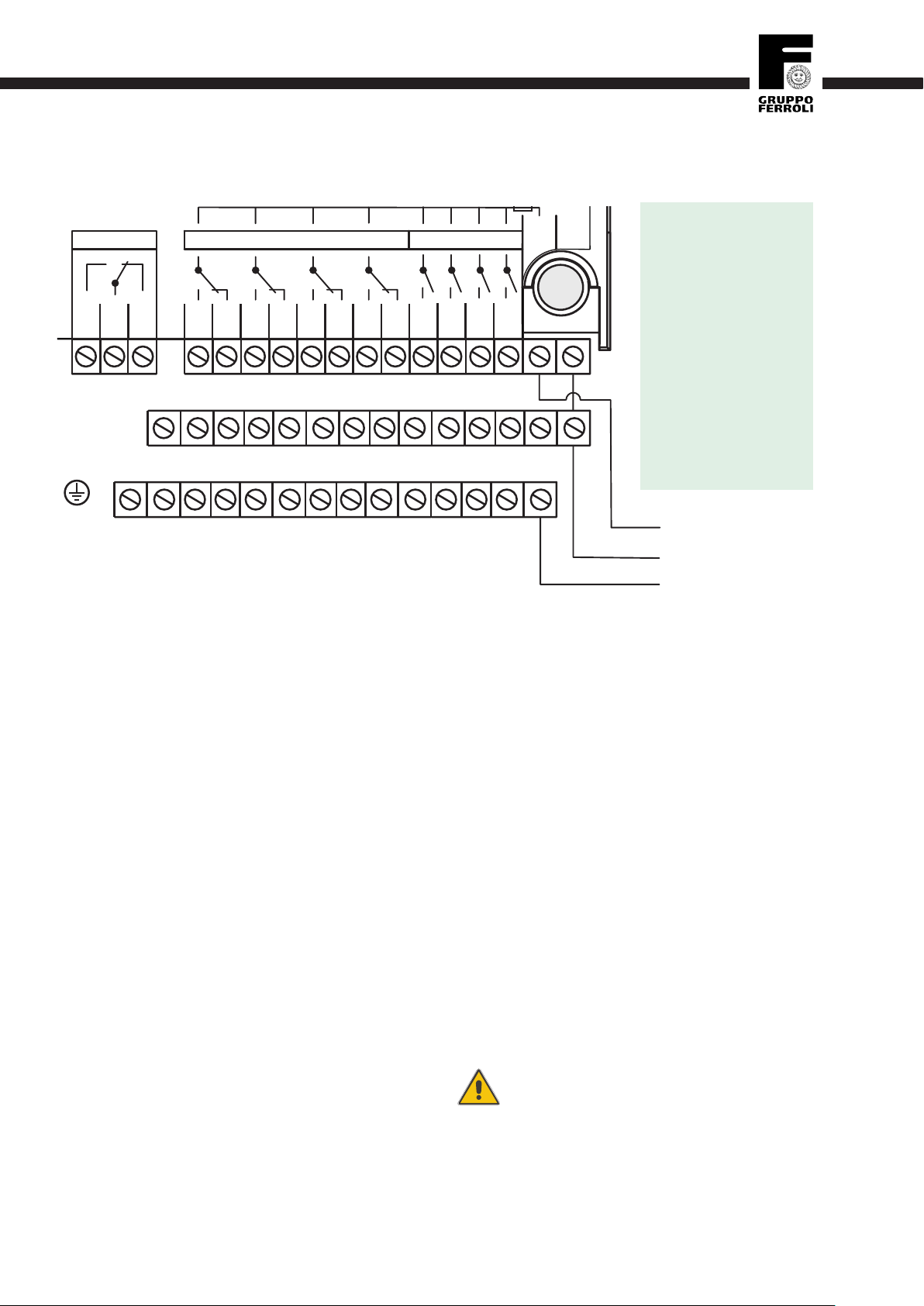

1.2 Collegamento elettrico
VBus
Morsettiera
conduttore neutro
Morsettiera
conduttore di protezione
Morsetti di rete
Fusibile T6,3A
(totaledituttiirelè)
Morsetti sensori
Morsetti utenze
Morsettiera
di terra sensori
RS232

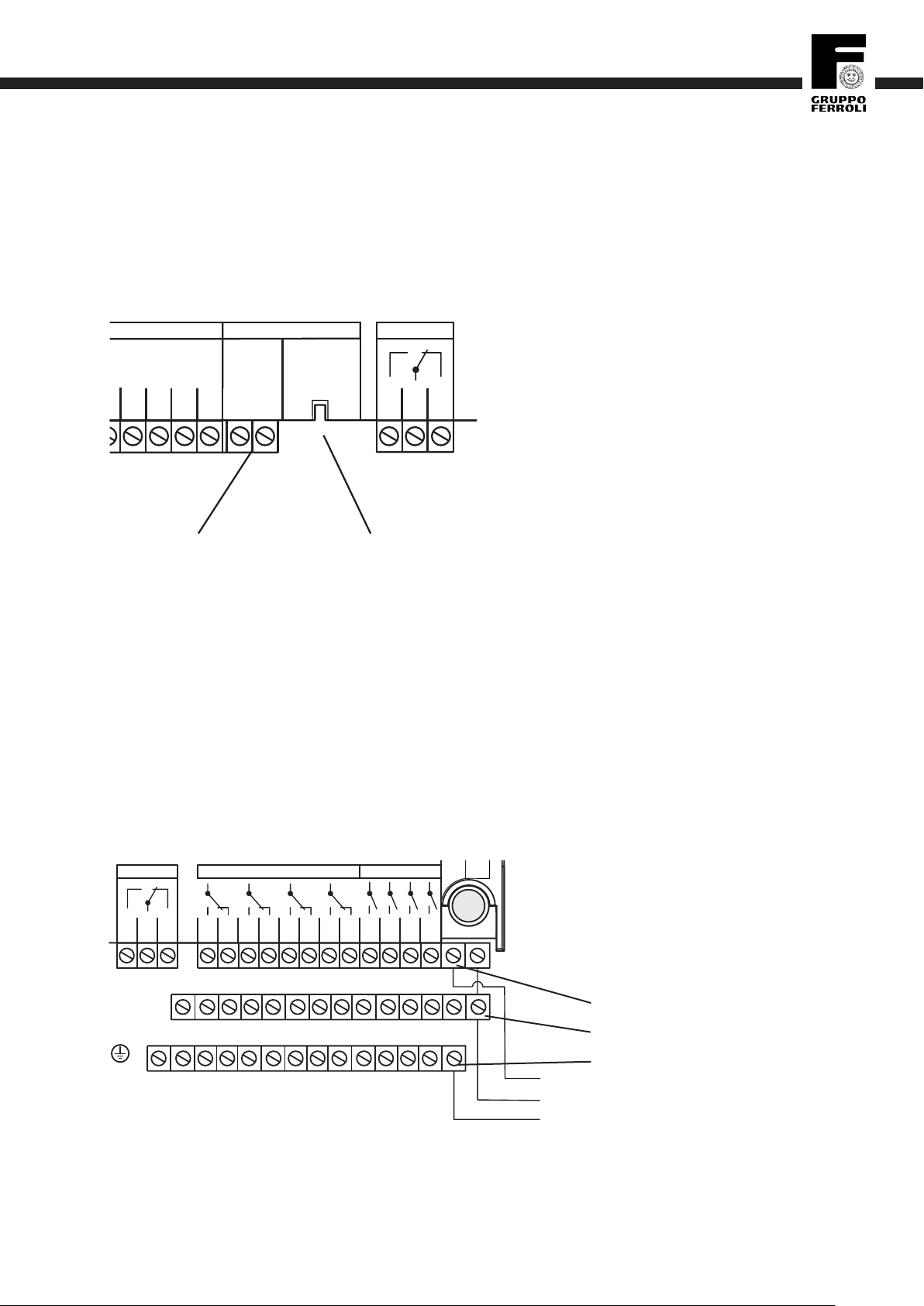

1.2.1 Descrizione dei collegamenti elettrici
1.2.2 Sensori
Lacentralinaèdotatacomplessivamentedi15ingressiper
sensori. Il collegamento di massa per sensori avviene tramite
la morsettiera di terra per sensori (GND).
• Isensori di temperatura vengono collegati con polarità
a scelta sui morsetti S1...S12 e GND.
• Ilsensore di irraggiamento (CS10) viene collegato ai
morsetti CS10 e GND tenendo conto della polarità. Il
cavo di collegamento del sensore irraggiamento contras-
segnato con la sigla GND viene collegato al morsetto
GND (morsettiera di terra), il cavo di collegamento con-
trassegnato con la sigla CS al morsetto CS10.
• Duemisuratori di volumeV40 possono essere collegati
con polarità a scelta ai morsetti Imp1... Imp2 e GND
• Unregolatore a distanza RTA11-M può essere col-
legato in alternativa al morsetto S10 (impostazione di
fabbrica)
Rete / Mains
220 ... 240 V~

ECOTRONIC Plus
|6
© 08107_ECOTRONIC Plus.monit.indd
DeltaSol M
Menu Principale
Valori Misurati
Segnalazioni
Solare
GND
S1
S2
S3
S4
S5
S7
S6
S8
S9
S10
S11
S12
----
CS10
Imp1
Imp2
Bus
VBus RS232
Sensors
R9-A
R9-M
R9-R
DeltaSol M
L N
R8-A
R8-R
R7-A
R7-R
R6-A
R6-R
R5-A
R5-R
R4-A
R3-A
R2-A
R1-A
floating relay relè elettromeccanico relè a semiconduttore
N
Use the PE CollectiveTerminal Block
Use the Neutral Conductor Collective Terminal Block
N
Utilizzare la morsettiera di terra
Use the Ground CollectiveTerminal Block
T6,3A
Netz / Mains
220...240 V~
Isolate mains before removing clamp-cover
6,3 (1) A 220 ... 240 V~
GND
PE L
N
PE
N
®
®
Prima di aprire la calotta coprimorsetti,
staccare l'apparecchio dalla tensione Utilizzare la morsettiera del conduttore di protezione
Utilizzare la morsettiera del conduttore neutro
Rete / Mains
220 ... 240 V
1.2.3 Attuatori
Lacentralinaèdotatacomplessivamentedi9relè,acuiven-
gono collegate le utenze (attuatori) come pompe, valvole,
miscelatoreerelèausiliari:(A=contattodichiusura;R=
contatto di apertura):
•I relè R1...R4)sonorelèasemiconduttore,idonei
anche per una regolazione del numero di giri:
R1-A...R4-A=ContattodilavoroR1...R4
N =ConduttoreneutroN(morsettiera)
PE =ConduttorediprotezionePE
(morsettiera)
•I relè R5 ...R8sonorelèelettromeccaniciconcontatto
di commutazione:
R5-A...R8-A=ContattodilavoroR5...R8
R5-R...R8-R=ContattodiriposoR5...R8
N =ConduttoreneutroN(morsettiera)
PE =ConduttorediprotezionePE
(morsettiera)
•Il relè R9èunrelèapotenzialezeroconcontattodi
commutazione:
R9-M =ContattoneutroR9
R9-A =ContattodilavoroR9
R9-R =ContattodiriposoR9
Avvertenza:
irelèdaR1aR4sonorelèase-
miconduttore per la regolazione
del numero di giri. Per il loro
corretto funzionamento necessi-
tano di un carico minimo di 20W
(potenza assorbita dell'utenza).
Nel caso di allacciamento di
relèausiliari,valvolemotoreo
simili, il condensatore fornito
insieme al materiale di montaggio
deve essere collegato in parallelo
all'uscitarelè.
Incasodicollegamentodirelè
ausiliari o valvole, regolare al
100% il numero di giri minimo.
Avvertenza:
in caso di gestione di una pompa del circuito di
riscaldamento tramite il circuito di riscaldamen-
tointernoconilrelèR9,eseguireunponticello
isolato dalla linea di rete a R9-M!

ECOTRONIC Plus
7 |
© 08107_ECOTRONIC Plus.monit.indd
DeltaSol M
Menu Principale
Valori Misurati
Segnalazioni
Solare
GND
S1
S2
S3
S4
S5
S7
S6
S8
S9
S10
S11
S12
----
CS10
Imp1
Imp2
Bus
VBus RS232
Sensors
R9-A
R9-M
R9-R
DeltaSol M
LN
R8-A
R8-R
R7-A
R7-R
R6-A
R6-R
R5-A
R5-R
R4-A
R3-A
R2-A
R1-A
floating relay relè elettromeccanico relè a semiconduttore
N
Use the PE CollectiveTerminal Block
Use the Neutral Conductor Collective Terminal Block
N
Utilizzare la morsettiera di terra
Use the Ground CollectiveTerminal Block
T6,3A
Netz / Mains
220...240 V~
Isolate mains before removing clamp-cover
6,3 (1) A 220 ... 240V~
GND
PE L
N
PE
N
®
®
Prima di aprire la calotta coprimorsetti,
staccare l'apparecchio dalla tensione Utilizzare la morsettiera del conduttore di protezione
Utilizzare la morsettiera del conduttore neutro
Rete / Mains
220 ... 240 V
1.2.5 Collegamento alla rete
L'alimentazione elettrica della centralina deve avvenire tra-
mite un interruttore di alimentazione esterno (ultima fase
di montaggio!) e la tensione di alimentazione deve essere di
220 ... 240 V~ (50...60 Hz). Le linee flessibili devono essere
fissate all'involucro con i fermacavi in dotazione e le viti
apposite oppure posate in un canale portacavi (v. consiglio
a pag. 4) nell'involucro della centralina.
Collegamento alla rete :
1=Conduttorediprotezione(morsettiera)
2=ConduttoreneutroN(morsettiera)
3=ConduttoreL
DeltaSol M
Menu Principale
Valori Misurati
Segnalazioni
Solare
GND
S1
S2
S3
S4
S5
S7
S6
S8
S9
S10
S11
S12
----
CS10
Imp1
Imp2
Bus
VBus RS232
Sensors
R9-A
R9-M
R9-R
DeltaSol M
LN
R8-A
R8-R
R7-A
R7-R
R6-A
R6-R
R5-A
R5-R
R4-A
R3-A
R2-A
R1-A
floating relay relè elettromeccanico relè a semiconduttore
N
Use the PE CollectiveTerminal Block
Use the Neutral Conductor Collective Terminal Block
N
Utilizzare la morsettiera di terra
Use the Ground CollectiveTerminal Block
T6,3A
Netz / Mains
220...240 V~
Isolate mains before removing clamp-cover
6,3 (1) A 220 ... 240 V~
GND
PE L
N
PE
N
®
®
Prima di aprire la calotta coprimorsetti,
staccare l'apparecchio dalla tensione Utilizzare la morsettiera del conduttore di protezione
Utilizzare la morsettiera del conduttore neutro
1.2.4 Bus
La centralina dispone di due interfacce bus per la comuni-
cazione dei dati:
1.) Il VBus®per la comunicazione dei dati con l'alimen-
tazione elettrica di moduli esterni. Il collegamento
si effettua su entrambi i morsetti contrassegnati con
"VBus",lapolaritàèindifferente.Tramitequestobusdati
sipossonocollegareunoopiùmoduliVBus,p.es.:
 •modulocontacalorieWMZ.
 •displaydigrandidimensioni
 •HKM,espansionemodularedelcircuitodiriscalda-
mento
2.) L'interfaccia RS232 per il collegamento diretto a
un PC. Il software di analisi Service Center Software
consente di leggere, impostare, elaborare e visualizzare
i valori di misurazione della centralina. Questo software
permette di parametrizzare e controllare comodamente
il funzionamento del sistema.
Collegamento RS232
Connessione RJ45
VBus
Morsetti a vite

ECOTRONIC Plus
|8
© 08107_ECOTRONIC Plus.monit.indd
2. Uso e funzionamento
2.1 Tasti di regolazione
1
3
2
(-) Indietro Avanti (+)
SET/OK
(Scelta / Modo programmazione)
Spia di funzionamento
Lacentralinaècomandataesclusivamenteconi3pulsanti
dispostisottoildisplay.Iltasto"Avanti"(1)servepersfoglia-
re in avanti o per aumentare i valori di regolazione. Il tasto
"Indietro" (2) svolge la funzione opposta. Il tasto 3 viene
usato per selezionare le righe del menù e per la convalida.
• Premerebrevementeiltasto3perraggiungereilmenù
principale.
• Selezionareilmenùdesideratoconitasti1e2.
• Premendo brevemente il tasto 3 si raggiunge il sot-
tomenù selezionato. Selezionando la scritta del menù
"indietro" si raggiunge il livello di menù precedente.
• Premereitasti1,2e3noaraggiungerelarigadel
menù desiderata.
• Percambiareivalorid'impostazione,premereiltasto
3allarigadelmenùcorrispondente.Dopocheèap-
parsa la scritta “Modifica valore:” impostare il valore
desiderato con i tasti 1 e 2 (tenere premuto il tasto
per grandi intervalli di valore).
• Premerebrevementeiltasto3perconcluderel'opera-
zione.
• Rispondereallasuccessivadomandadisicurezza"Sal-
vare?" con "Sì" o "No" (scelta con i tasti 1 e 2) e con-
fermare con il tasto 3.
Avvertenza:
se nella modalità visualizzazione non viene premuto alcun
tasto, dopo 4 minuti la visualizzazione torna al menù valori
misurati (in caso di segnalazione presente torna al menù di
segnalazione).
Se durante le immissioni e le domande di sicurezza non
viene premuto alcun tasto per 7 secondi circa, la centralina
passa nel relativo menù.
Premendo il tasto 3 per 2 secondi, la visualizzazione torna
al menù principale.
2.2 Spia di controllo La centralina dispone di una spia di funzionamento bicolore
rossa/verde. Con essa vengono segnalati i seguenti stati di
sistema:
• luceverdessa: funzionamentonormaleauto-
matico
• lucerossalampeggiante: guastodelsistema
• luceverdelampeggiante: funzionamentomanuale

ECOTRONIC Plus
9 |
© 08107_ECOTRONIC Plus.monit.indd
2.3 Struttura menù
La centralina viene impostata e controllata tramite il menù.
Allaprimamessainfunzioneèvisualizzatoilmenùprinci-
pale. Nella prima riga di ogni sottomenù si trova la scritta
“indietro”, che permette di tornare al livello di menù pre-
cedente. Nei diagrammi seguenti vengono mostrati i con-
tenuticompletidiognimenù.Poichéalcunipuntidelmenù
variano a seconda del sistema e/o delle opzioni, oppure
sono legati a determinate segnalazioni, in casi singoli non
saranno visualizzate tutte le righe di testo elencate.
Inizialmenteildisplaymostrailmenù principale all'inter-
no del quale possono essere selezionati 8 menù:
Avvertenza: i valori impostati e le opzioni selezionabili
dipendonodallafunzioneesonovisualizzatisuldisplaysolo
se disponibili nei parametri dell'impianto impostati e se
sono stati abilitati mediante il codice operatore adeguato.
Menù principale
1. Valori misurati
2. Segnalazioni
3. Solare
4. Impianto
5. Contacalorie
6. Funz. manuale
7. Codice operatore
8. Esperto
Ildisplaymostraunaporzionedi4righedelmenùselezio-
nato.
2.4 Codici operatore
1. Esperto Codice 262 (impostazione di fabbrica)
Vengono visualizzati tutti i menù e tutti i
valori impostati, tutte le impostazioni pos-
sono essere modificate.
2. Operatore Codice 077 Viene visualizzato il livello
“Esperto”el'accessoaiparametrièlimita-
to.
3. Cliente Codice 000 Illivello“Esperto”nonèvisi-
bile, i valori impostati (Solare) possono es-
sereinpartemodicati,nonèpossibilemo-
dificare le opzioni e i valori di parametri e
bilancio.Per motivi di sicurezza,al momento
della consegna al gestore dell'impianto, do-
vrebbe essere impostato il codice operato-
re 0000.
Nota: dopo aver selezionato la voce di menù “codice ope-
ratore”, occorre digitare il codice.

ECOTRONIC Plus
|10
© 08107_ECOTRONIC Plus.monit.indd
2.5 Ramificazione menù
Alcuni punti del menù di-
pendono dal sistema e/o
dalle opzioni, oppure sono
legati a determinate segna-
lazioni (righe del menù con
sfondo bianco). È possibile
che, in alcuni casi, non ven-
gano visualizzate tutte le
righe testuali elencate o
che ne vengano visualizzate
altre.
Menù princi-
pale
Valori misurati
Segnalazioni
Spazzacamino
Solare
Impianto
Contacalorie
Funzionamento
manuale(v. 4.5)
Codice operato-
re (v. 2.4)
Esperto
Solare (v. 4.1)
Valori impostati
Valori bilancio
Opzioni
Esperto
Impianto (v.
4.2)
Valori impostati
Circuit. risc.
Opzioni
Esperto
Circ. risc.(v.
4.2.1)
Circ. risc.
Mod. C.R.
Opzioni
Valori impostati
Ora
Circ. risc.
Temporiz.
(progr. settima-
nale)
Esperto
Mod. C.R.
Temporiz.
(progr. settima-
nale)
Esperto
Opzioni C.R.
Circ. risc.
Mod. C.R.
Contacalorie
(v. 4.3)
Contacalorie 1
Contacalorie 2
Mod. CC
Opzioni
Contacalo-
rie 2
Esperto
Contacalo-
rie 1
Esperto
Esperto(v.
4.4)
Spazzacamino
Sensori
Relè
Lingua

ECOTRONIC Plus
11 |
© 08107_ECOTRONIC Plus.monit.indd
3. Messa in funzione
3.1. Messa in funzione della centralina
3.2 Sistemi di base e varianti
idrauliche

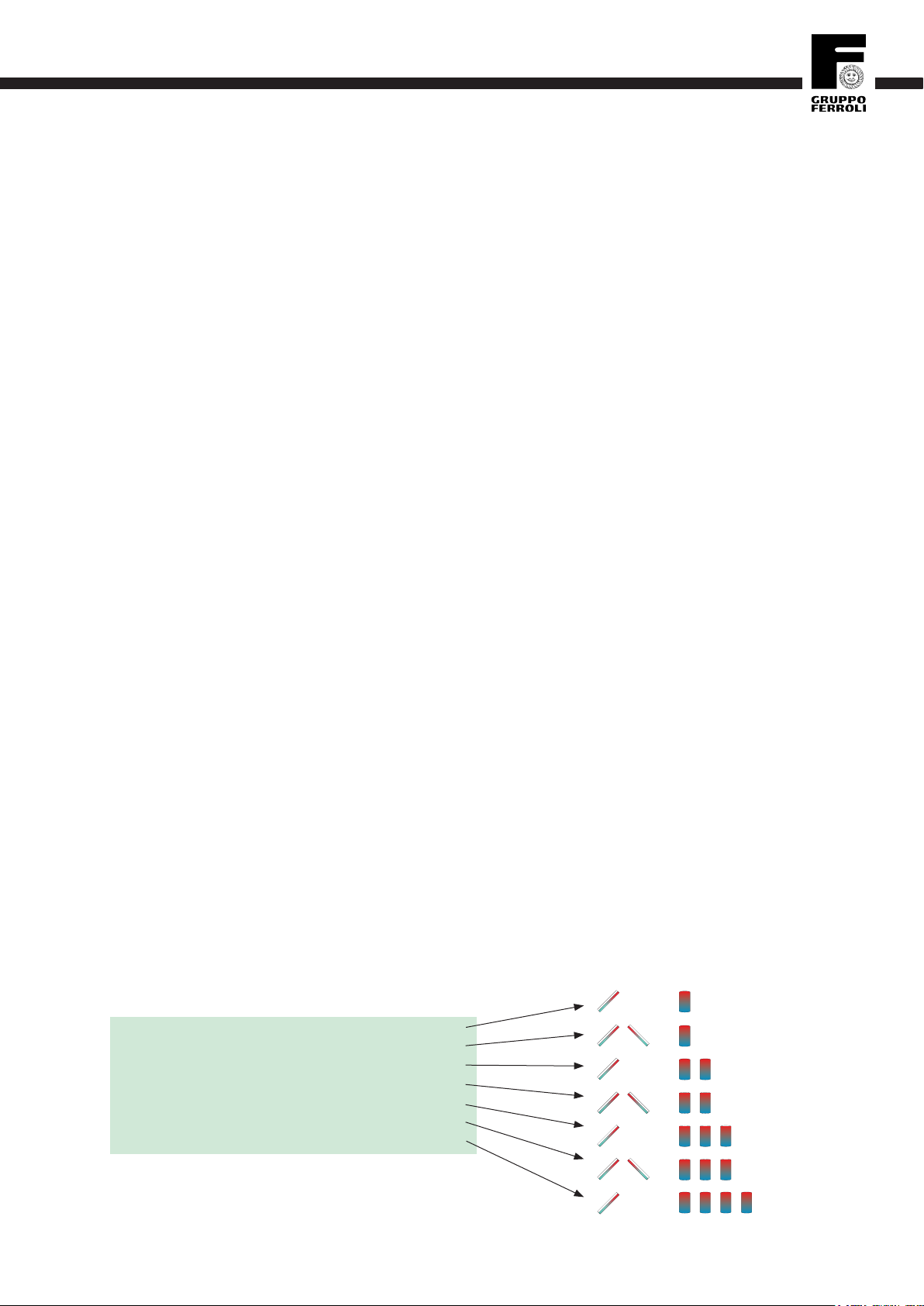

Lacentralinaèpreprogrammataper7sistemisolaridibase.
La scelta si basa sul numero delle fonti di calore (campi di
collettori) e dispersori di calore (bollitore, piscina). L'impo-
stazionedifabbricaèilsistema1.
Unimpiantosolareconunbollitorecaricatoconilprinci-
pio di stratificazione sia in alto che in basso, viene realizzato
con la regolazione sotto forma di impianto a 2 bollitori.
(bollitoreinalto=bollitore1;bollitoreinbasso=bollitore2).
Sistema 1: 1 campo di collettori - 1 bollitore
Sistema 2: Tetto est/ovest - 1 bollitore
Sistema 3: 1 campo di collettori - 2 bollitori
Sistema 4: Tetto est/ovest - 2 bollitori
Sistema 5: 1 campo di collettori - 3 bollitori
Sistema 6: Tetto est/ovest - 3 bollitori
Sistema 7: 1 campo di collettori - 4 bollitori
La centralina è in parte liberamente programmabile. Per
applicazionispecialiirelèeirelativisensorivengonoasse-
gnati passo passo.
Nella centralina sono preprogrammati 7 sistemi solari di base,
ognunodeiqualièdotatodidiversevariantiidrauliche.
1. Impostare il sistema solare di base e la variante. I sensori
eirelèvengonoassegnatiautomaticamente(v.3.2e4.1)
2. Attivare se necessario il modulo circuito di riscaldamento
interno(v.4.2.1).Seicorrispondentirelèsonodedicati
ad altre applicazioni, collegare il modulo esterno.
3. Attivarealtreopzioni(bypass,scambiatoridicaloreester-
ni, ecc.) (v. 4.1 e 4.2).
4. Per altre applicazioni (aumento del ritorno,collegamento
di altre fonti di calore, ecc.) possono essere assegnati i
blocchi di funzioni liberi (v. 3.3 e 4.2).
5. Al termine, o dopo ogni passaggio,effettuare le imposta-
zioni speciali (condizioni e limiti di attivazione) (v. 4.1 e
4.2).
6. Sono attivabili fino a 2 funzioni di bilancio termico (v. 4.3)
e ulteriori funzioni come Segnalazioni o Spazzacamino.
L'impostazione della centralina può essere effettuata passo
passo a seconda dell'applicazione desiderata (v.3.4).Tutte le
funzioni, le opzioni e i punti del menù sono descritti detta-
gliatamente nel capitolo 4.

ECOTRONIC Plus
|12
© 08107_ECOTRONIC Plus.monit.indd
A partire dal Sistema 2 sono possibili diverse varianti idrau-
liche (comando pompe e valvole):
Per ogni combinazione di sistema di base e variante idraulica,
la centralina attiva l'adeguata assegnazione del relè e del
sensore. Le assegnazioni di tutte le combinazioni sono illu-
strate in 3.5. La selezione di sistema e variante deve essere
eseguita per prima (Solare/Opzioni/...)!

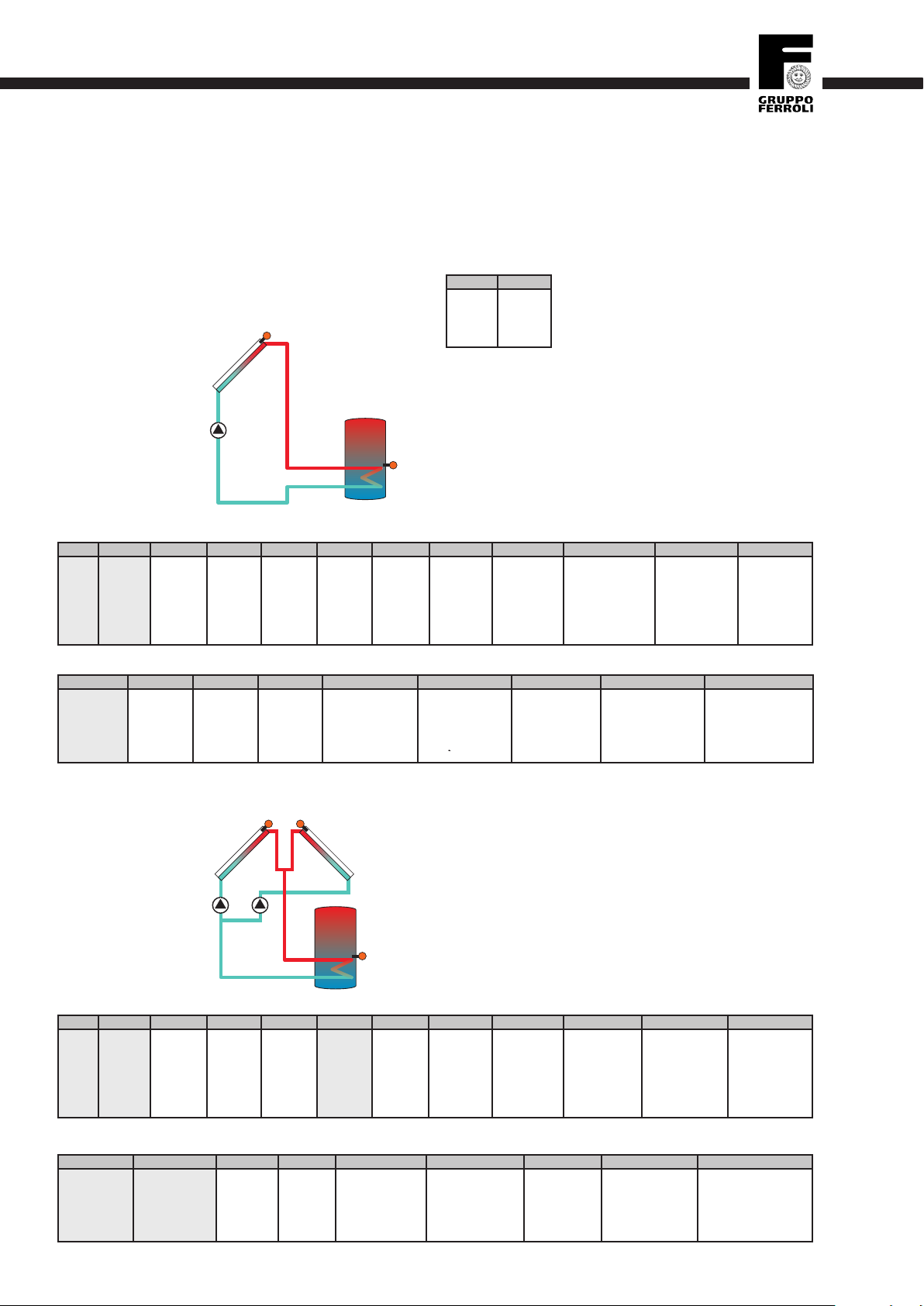

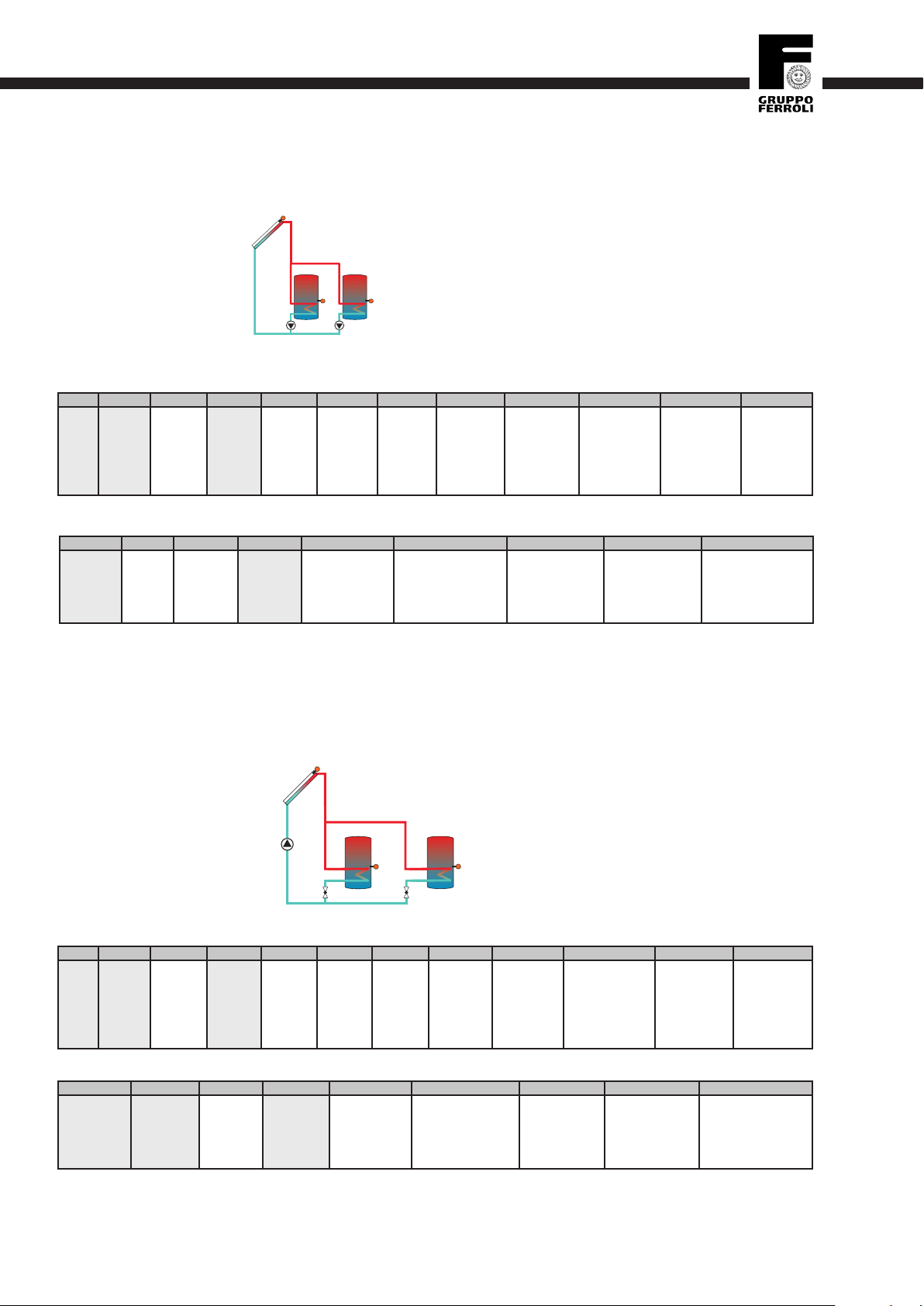

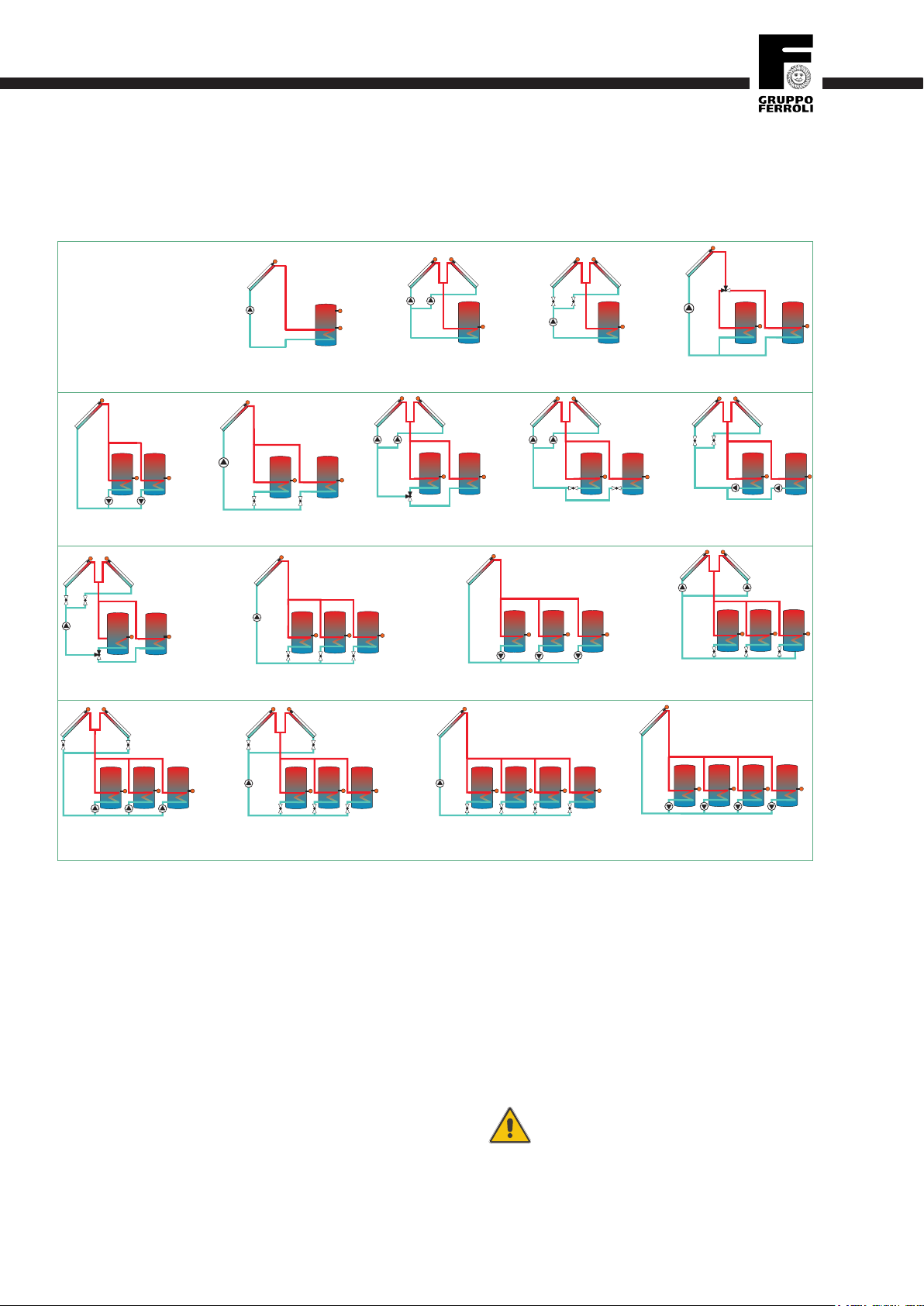

Sistema 1 Sistema 2Variante 1 Sistema 2Variante 2
Sistema 6Variante 3
Sistema 6Variante 2
Sistema 4Variante 4
Sistema 3Variante 2
Sistema 3Variante 1
Sistema 7Variante 2
Sistema 6Variante 1
Sistema 7Variante 1
Sistema 5Variante 1 Sistema 5Variante 2
Sistema 3Variante 3 Sistema 4 Variante 1 Sistema 4Variante 2 Sistema 4Variante 3
Avviso importante:
selezionando un nuovo sistema le imposta-
zioni già effettuate ai livelli sottostanti ritor-
nano alle impostazioni di fabbrica (reset)!

ECOTRONIC Plus
13 |
© 08107_ECOTRONIC Plus.monit.indd
In seguito alla scelta della combinazione di sistema e variante
idraulica e alle opzioni eventualmente attivate o a causa del
modulocircuitodiriscaldamento,alcunirelèsonogiàstabil-
menteassegnati.Perirelènoninusolacentralinamettea
disposizione fino a 5 blocchi di funzioni liberi con cui possono
essere realizzate altre applicazioni (aumento del ritorno,
collegamento a fonti di calore supplementari, ecc.).
All'interno di ogni blocco di funzioni queste funzioni possono
essere attivate e combinate in qualsiasi modo (Impianto/Op-
zioni...).Afnchéilrelèassegnatoalbloccodifunzionivenga
attivato,devono essere rispettate le condizioni di attivazione
perunsempliceaumentodelritornoènecessarioattivare
solamente la funzione differenza di temperatura di un blocco
di funzioni.

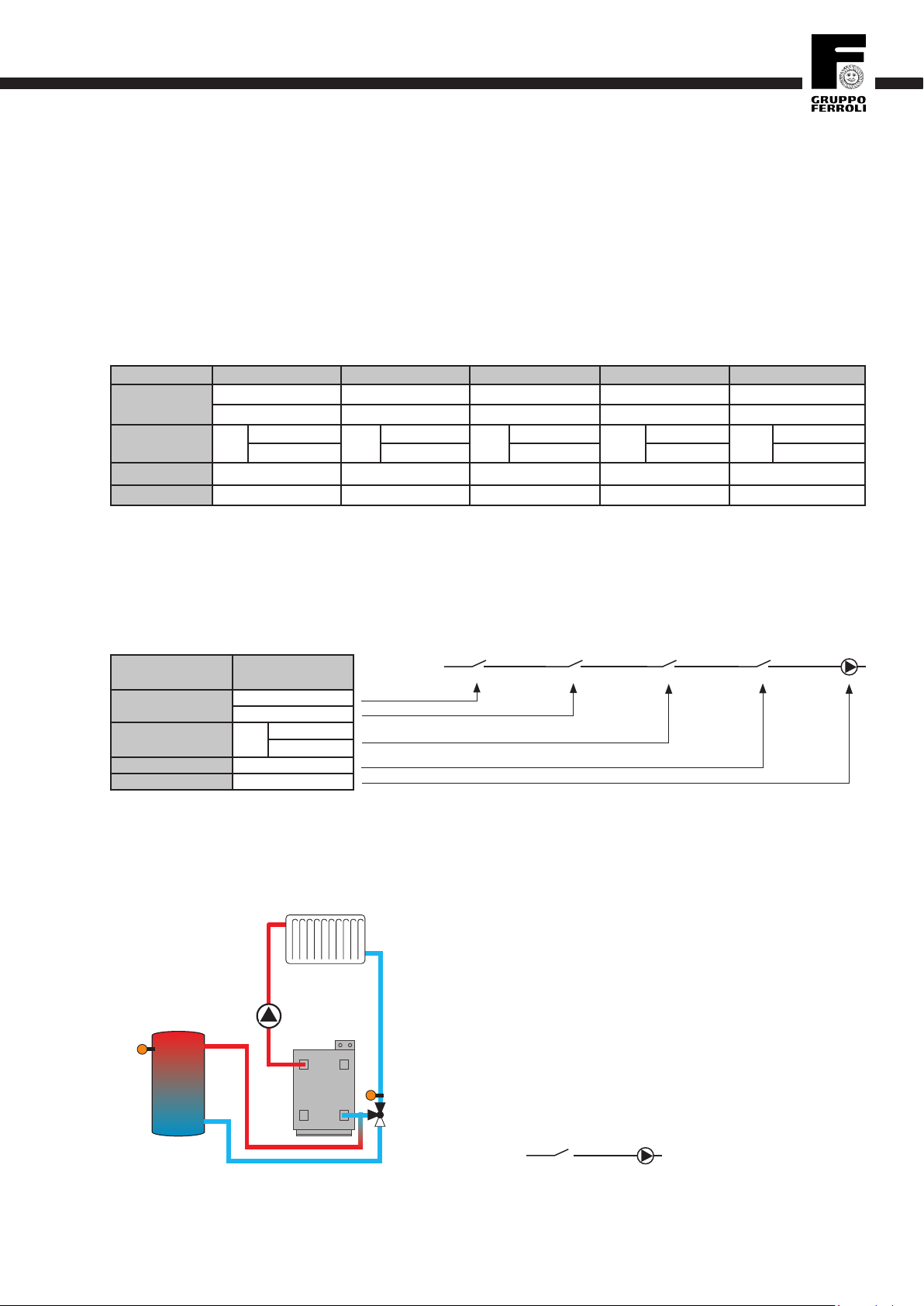

Funzione Bloccodifunzioni1 Bloccodifunzioni2 Bloccodifunzioni3 Bloccodifunzioni4 Bloccodifunzioni5
Termostato Termostato 1- S3 Termostato 3- S5 Termostato 5- S7 Termostato 7- S9 Termostato 9- S11
Termostato 2- S4 Termostato 4- S6 Termostato 6- S8 Termostato 8- S10 Termostato 10- S12
Funzione diffe-
renza DTDT-5 Sen. 1 – S3 DT-6 Sen. 1 – S5 DT-7 Sen. 1 – S7 DT-8 Sen. 1 – S9 DT-9 Sen. 1 – S11
Sen. 2 – S4 Sen. 2 – S6 Sen. 2 – S8 Sen. 2 – S10 Sen. 2 – S12
Orologio prog. 1 2 3 4 5
Relè 3 6 7 8 9
Funzione Bloccodifunzio-
ni 1
Termostato Termostato 1- S3
Termostato 2- S4
Funzione differen-
za DTDT-5 Sen. 1 – S3
Sen. 2 – S4
Orologio prog. 1
Relè 3
Impianto/Opzioni/DT-funz. 6 Modificare l'impostazione
su "Sì".
S5
S6
R6
Esempi:
di tutte le funzioni attivate (Impianto/Valori impostati/...).
Le funzioni si comportano come singoli commutatori in un
collegamento in serie:
Th1-S3 Th2-S4 DT5-S3>S4 Orologio prog. 1 R3
Ogni blocco di funzioni mette a disposizione 4 funzioni:
1 Funzione differenza di temperatura
2 Funzione termostato
1 Temporizzatore (con 3 intervalli di tempo)
3.3 Blocchi di funzioni
DT6-S5>S6 R6

ECOTRONIC Plus
|14
© 08107_ECOTRONIC Plus.monit.indd
Per il collegamento di un'ulteriore fonte di calore, come
per es.una caldaia a legna,possono essere attivate, oltre alla
funzione differenza, una o entrambe le funzioni termostato,
per assegnare alla caldaia una temperatura minima o per
limitare la temperatura massima del bollitore.
Per comandare una pompa di circolazione può essere già
sufficiente attivare il temporizzatore. Con i 3 intervalli di
tempoilrelèpuòessereattivato,secondoleesigenzein-
dividuali, la mattina, il pomeriggio e la sera. Per un'ulteriore
ottimizzazione può essere attivata una funzione termostato,
in modo tale che, grazie ad un sensore nella conduttura
di circolazione, la regolazione sia anche dipendente dalla
temperatura.
S3
R3

Impianto/Opzioni/DT-funz. 6.........Modificare l'impostazione su "Sì"
Impianto/Opzioni/Termostato 3... Modificare l'impostazione su "Sì"
Impianto/Valori impostati/Th3ins...... Modificare valore su "60"
Impianto/Valori impostati/Th3dis...... Modificare valore su "55"
Impianto/Opzioni/Termostato 4 .. Modificare l'impostazione su "Sì"
Impianto/Valori impostati/Th4ins...... Modificare valore su "58"
Impianto/Valori impostati/Th4dis...... Modificare valore su "60"
Limitazione temperatura minima per la caldaia
Limitazione temperatura massima per il bollitore
Impianto/Opzioni/Orologio prog. 1............................... Modificare l'impostazione su "Sì"
Impianto/Valori impostati/Orologio prog. 1/t1-ins... Modificare valore su "06:00"
Impianto/Valori impostati/Orologio prog. 1/t1-disin.Modificare valore su "08:00"
Impianto/Valori impostati/Temporizzatore 1/t2-ins. Impostare il valore su “11:30”
Impianto/Valori impostati/Temporizzatore 1/t2-disin. Impostare il valore su “13:30”
Impianto/Valori impostati/Temporizzatore 1/t3-ins. Impostare il valore su “18:00”
Impianto/Valori impostati/Temporizzatore 1/t3-disin. Impostare il valore su “21:00”
Impianto/Opzioni/Termostato 1 .................................... Modificare l'impostazione su "Sì"
Impianto/Valori impostati/Th1ins ................................ Impostare il valore su “50”
Impianto/Valori impostati/Th1dis ................................ Impostare il valore su “55”
S5
S6
R6
DT6-S5>S6 Th3-S5 Th4-S6 R6
Th1-S3
Orologio prog. 1 R3

ECOTRONIC Plus
15 |
© 08107_ECOTRONIC Plus.monit.indd
1.Selezionare il sistema di base solare
(Solare/Opzioni/Sistema)
2.Selezionare la variante idraulica (a partire da sistema 2)
(Solare/Opzioni/Tipo-idraulica)
3.Impostare il giorno della settimana e l'ora
(Impianto/Valori impostati/Ora)
4.Eventualmente attivare il modulo del circuito di riscalda-
mento interno
(Impianto/Circ.Risc./Opzioni/Circ.Risc.)
5.Parametro per modulo del circuito di riscaldamento
interno
(Impianto/Circ.Risc./Circ.Risc./...)
6.Eventualmente attivare il modulo del circuito di riscalda-
mento esterno
(Impianto/Circ.Risc./Opzioni/Mod. C.R.)
7.Parametro per il modulo del circuito di riscaldamento
esterno
(Impianto/Circ.Risc./Mod. C.R./...)
8.Eventualmente attivare le opzioni desiderate con asse-
 gnazionerelè
 Bypass
(Solare/Opzioni/Bypass)
Scambiatore di calore esterno
(Solare/Opzioni/SC-esterno)
Funzione raffreddamento
(Solare/Opzioni/Funz.raffr.)
 Relèparallelo
(Solare/Opzioni/Relè parall.)
Soppressione post-riscaldamento
(Solare/Opzioni /Soppre.risc.)
Funz. suppl.
(Impianto/Opzioni/Funz. suppl.)
Caricamento bollitore
(Impianto/Opzioni /Carico boll.)
Messaggio d'errore
(Esperto/Relè segnal.)
3.4 Fasi d'impostazione della centralina
Primadell'impostazioneveraepropriadellacentralinaèpossibilesceglierelalingua(Esperto/Lingua...).
I punti da 1 a 3 sono impostazioni obbligatorie, i punti da 4 a 18 possono essere impostati opzionalmente, i punti 19 e
20 devono essere eseguiti prima della consegna dell'impianto.
9. Eventualmente attivare altre opzioni senza assegnazione
 direlè
Funzionamento collettore a tubi
(Solare/Opzioni/Interv. col. )
Funzione raffreddamento collettore
(Solare/Opzioni/Funz.raff.c.)
Raffreddamento inverso
(Solare/Opzioni/Funz.ra.inv.)
Protezione antigelo
(Solare/Opzioni/Antigelo)
Temperatura obiettivo
(Solare/Opzioni/T obiettivo)
 CF-Bypass
(Solare/Opzioni/CF-Bypass)
10.Impostare i parametri specifici delle opzioni selezionate
(Solare/Valori impostati/...), (Solare/Esperto/...) e
(Impianto/Valori impostati/...)
11.Attivare eventualmente le funzioni dei blocchi di fun-
zioni
(Impianto/Opzioni/...)
12.Impostare le condizioni di attivazione per le funzioni
attivate
(Impianto/Valori impostati/...)
13.Attivare l'eventuale o le eventuali funzioni bilancio
termico
(Contacalorie/Opzioni/...)
14.Impostare i parametri speciali
(Contacalorie/Contacalorie 1(2)/Esperto/...)
15.Disattivare eventuali segnalazioni
(Esperto/...)
16.Eseguire eventuale offset sensore (Esperto/Sensori/...)
17.Eventualmente aumentare i numeri min. di giri
(Esperto/Relè/...)
18.Eventualmente configurare o attivare la funzione spazza-
camino
(Esperto/Spazzacamino/...)
19.Eseguiretestrelè
(Funz. manuale/...)
20.Salvare impostazioni
(Codice operatore/000)

ECOTRONIC Plus
|16
© 08107_ECOTRONIC Plus.monit.indd
Assegnazione relè
Assegnazione sensori
Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Sen.11 Sen.12
Tcol
Tbol-i
Funz.
suppl.
Termo-
stato 1
T1-DT5
Tbypass
T-SC
Termo-
stato 2
T2-DT5
Termo-
stato 3
T1-DT6
Termo-
stato 4
T2-DT6
Termo-
stato 5
T1-DT7
Termo-
stato 6
T2-DT7
CR Tbol2
Termosta-
to 7
T1-DT8
T1 Conta-
calorie 1
T M CR
Termostato 8
T2-DT8
T2 Contacalo-
rie 1
RTA11 CR
Termostato 9
T1-DT9
T1 Contaca-
lorie 2
T CR esterno
Termostato
10
T2-DT9
T2 Conta-
calorie 2
CR Tbol1
Relè1 Relè2 Relè3 Relè4 Relè5 Relè6 Relè7 Relè8 Relè9
Pompa
solare SC esterno Bl.funz.1 Funz. raffr.
Funz. suppl.
Bypass
Relèparall.
(Pompa CR)
Bl.funz.2
Carico boll.
Risc.int. CR
(Pompa CR)
Bl.funz.3
Mi-CR aperto
Bl.funz.4
Mi-CR chiuso
Bl.funz.5
Relèdiff.
Soppre. risc.
Pompa CR
(Risc.int. CR)
Assegnazione relè
Assegnazione sensori
Relè1 Relè2 Relè3 Relè4 Relè5 Relè6 Relè7 Relè8 Relè9
Pompa coll. 1 Pompa coll. 2 Bl.funz.1
SC est.
Funz. raffr.
Funz. suppl.
Bypass
Relèparall.
(Pompa CR)
Bl.funz.2
Carico boll.
Risc.int. CR
(Pompa CR)
Bl.funz.3
Mi-CR aperto
Bl.funz.4
Mi-CR chiuso
Bl.funz.5
Relèdiff.
Soppre. risc.
Pompa CR
(Risc.int. CR)
Sistema 2 Variante 1 S1 S6
R1 R2
S2
3.5 Descrizione dell'assegnazione di relè e sensori
Sistema 1 Variante 1
Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Sen.11 Sen.12
Tcol
Tbol-i
Funz.
suppl.
Termo-
stato 1
T1-DT5
Tbypass
T-SC
Termo-
stato 2
T2-DT5
Termo-
stato 3
T1-DT6
Termo-
stato 4
Tcol2
T2-DT6
Termo-
stato 5
T1-DT7
Termo-
stato 6
T2-DT7
CR Tbol2
Termosta-
to 7
T1-DT8
T1 Conta-
calorie 1
T M CR
Termosta-
to 8
T2-DT8
T2 Contaca-
lorie 1
RTA11 CR
Termostato 9
T1-DT9
T1 Contacalo-
rie 2
T CR esterno
Termostato
10
T2-DT9
T2 Contaca-
lorie 2
CR Tbol1
In ogni sistema sono disponibili gli ingressi per sensori
Imp1 e Imp2 per il conteggio della quantità di calore e
pertanto non vengono ulteriormente elencati.
Imp1 Imp2
V40
Conta-
calorie
1
V40
Conta-
calorie
2
Assegnazione sensori
S2
R1
S1

ECOTRONIC Plus
17 |
© 08107_ECOTRONIC Plus.monit.indd
Assegnazione relè
Assegnazione sensori
Sistema 2 Variante 2
Assegnazione relè
Assegnazione sensori
Relè1 Relè2 Relè3 Relè4 Relè5 Relè6 Relè7 Relè8 Relè9
Pompa
solare SC est. Bl.funz.1 Valvola a 3 vie bollitori 1-2
Funz. suppl.
Bypass
Relèparall.
(Pompa CR)
Bl.funz.2
Carico boll.
Risc.int. CR
(Pompa CR)
Bl.funz.3
Mi-CR aperto
Bl.funz.4
Mi-CR chiuso
Bl.funz.5
Relèdiff.
Soppre. risc.
Pompa CR
(Risc.int. CR)
Sistema 3 Variante 1
Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Sen.11 Sen.12
Tcol
Tbol-i
Funz.
suppl.
Th 1
T1-DT5
Tbypass
T-SC
Th 2
T2-DT5
Th 3
T1-DT6
Th 4
Tcol2
T2-DT6
Th 5
T1-DT7
Th 6
T2-DT7
CR Tbol2
Th 7
T1-DT8
T1 Conta-
calorie 1
T M CR
Th 8
T2-DT8
T2 Conta-
calorie 1
RTA11 CR
Th 9
T1-DT9
T1 Contaca-
lorie 2
T CR esterno
Th 10
T2-DT9
T2 Contacalo-
rie 2
CR Tbol1
Relè1 Relè2 Relè3 Relè4 Relè5 Relè6 Relè7 Relè8 Relè9
V2v coll. 1 V2v coll.2 Pompa solare Funz. raffr.
Funz. suppl.
Bypass
Relèparall.
(Pompa CR)
Bl.funz.2
Carico boll.
Risc.int. CR
(Pompa CR)
Bl.funz.3
Mi-CR aperto
Bl.funz.4
Mi-CR chiuso
Bl.funz.5/relèdiff.
Soppre. risc.
Pompa CR
(Risc.int. CR)
Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Sen.11 Sen.12
Tcol
Tbol-i
Funz.
suppl.
Th 1
T1-DT5
Tbypass
T-SC
Tbol2-i
Termo-
stato 2
T2-DT5
Th 3
T1-DT6
Th 4
T2-DT6
Th 5
T1-DT7
Th 6
T2-DT7
CR Tbol2
Th 7
T1-DT8
T1 Conta-
calorie 1
T M CR
Th 8
T2-DT8
T2 Contacalo-
rie 1
RTA11 CR
Th 9
T1-DT9
T1 Contaca-
lorie 2
T CR esterno
Th 10
T2-DT9
T2 Contaca-
lorie 2
CR Tbol1
R1 R2
S2
R3
S6
S1
S1
R1
S4
R4
S2

ECOTRONIC Plus
|18
© 08107_ECOTRONIC Plus.monit.indd
Assegnazione relè
Assegnazione sensori
Sistema 3 Variante 3
Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Sen.11 Sen.12
Tcol
Tbol-i
Funz.
suppl.
Th 1
T1-DT5
Tbypass
T-SC
Tbol2-i
Th 2
T2-DT5
Th 3
T1-DT6
Th 4
T2-DT6
Th 5
T1-DT7
Th 6
T2-DT7
CR Tbol2
Th 7
T1-DT8
T1 Conta-
calorie 1
T M CR
Th 8
T2-DT8
T2 Contacalo-
rie 1
RTA11 CR
Th 9
T1-DT9
T1 Contaca-
lorie 2
T CR
esterno
Th 10
T2-DT9
T2 Contaca-
lorie 2
CR Tbol1
Relè1 Relè2 Relè3 Relè4 Relè5 Relè6 Relè7 Relè8 Relè9
Pompa solare V2v bollito-
re 1 Bl.funz.1 V2v bollito- re 2
Funz. suppl.
Bypass
Relèparall.
(Pompa CR)
Bl.funz.2
Carico boll.
Risc.int. CR
(Pompa CR)
Bl.funz.3
Mi-CR aperto
Bl.funz.4
Mi-CR chiuso
Bl.funz.5
Relèdiff.
Soppre.risc.
Pompa CR
(Risc.int. CR)
Assegnazione relè
Assegnazione sensori
Sistema 3 Variante 2
S1
R1 R4
S4
S2
Relè1 Relè2 Relè3 Relè4 Relè5 Relè6 Relè7 Relè8 Relè9
Pompa so-
lare bol1 SC est. Bl.funz.1 Pompa solare bol2
Funz. suppl.
Bypass
Relèparall.
(Pompa CR)
Bl.funz.2
Carico boll.
Risc.int. CR
(Pompa CR)
Bl.funz.3
Mi-CR aperto
Bl.funz.4
Mi-CR chiuso
Bl.funz.5
Relèdiff.
Soppre.risc.
Pompa CR
(Risc.int. CR)
Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Sen.11 Sen.12
Tcol
Tbol-i
Funz.
suppl.
Th 1
T1-DT5
Tbypass
T-SC
Tbol2-i
Th 2
T2-DT5
Th 3
T1-DT6
Th 4
T2-DT6
Th 5
T1-DT7
Th 6
T2-DT7
CR Tbol2
Th 7
T1-DT8
T1 Conta-
calorie 1
T M CR
Th 8
T2-DT8
T2 Contaca-
lorie 1
RTA11 CR
Th 9
T1-DT9
T1 Contaca-
lorie 2
T CR ester-
no
Th 10
T2-DT9
T2 Conta-
calorie 2
CR Tbol1
S1
R1
R2 R4
S2 S4

ECOTRONIC Plus
19 |
© 08107_ECOTRONIC Plus.monit.indd
Assegnazione relè
Assegnazione sensori
Relè1 Relè2 Relè3 Relè4 Relè5 Relè6 Relè7 Relè8 Relè9
Pompa coll. 1 Pompa coll. 2 Bl.funz.1
SC est.
Valvola a 3
vie bollitori
1-2
Funz. suppl.
Bypass
Relèparall.
(Pompa CR)
Bl.funz.2
Carico boll.
Risc.int. CR
(Pompa CR)
Bl.funz.3
Mi-CR aperto
Bl.funz.4
Mi-CR chiuso
Bl.funz.5
Relèdiff.R
Soppre.risc.
Pompa CR
(Risc.int. CR)
Sistema 4 Variante 1
Assegnazione relè
Assegnazione sensori
Sistema 4 Variante 2
S1 S6
R1 R2
S2 S4
R4
Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Sen.11 Sen.12
Tcol
Tbol-i
Funz.
suppl.
Th 1
T1-DT5
Tbypass
T-SC
Tbol2-i
Th 2
T2-DT5
Th 3
T1-DT6
Tcol2
Th 4
T2-DT6
Th 5
T1-DT7
Th 6
T2-DT7
CR Tbol2
Th 7
T1-DT8
T1 Conta-
calorie 1
T M CR
Th 8
T2-DT8
T2 Conta-
calorie 1
RTA11 CR
Th 9
T1-DT9
T1 Contaca-
lorie 2
T CR
esterno
Th 10
T2-DT9
T2 Conta-
calorie 2
CR Tbol1
Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Sen.11 Sen.12
Tcol
Tbol-i
Funz.
suppl.
Th 1
T1-DT5
Tbypass
T-SC
Tbol2-i
Th 2
T2-DT5
Th 3
T1-DT6
Tcol2
Th 4
T2-DT6
Th 5
T1-DT7
Th 6
T2-DT7
CR Tbol2
Th 7
T1-DT8
T1 Conta-
calorie 1
T M CR
Th 8
T2-DT8
T2 Conta-
calorie 1
RTA11 CR
Th 9
T1-DT9
T1 Contaca-
lorie 2
T CR
esterno
Th 10
T2-DT9
T2 Conta-
calorie 2
CR Tbol1
Relè1 Relè2 Relè3 Relè4 Relè5 Relè6 Relè7 Relè8 Relè9
Pompa solare
1Pompa solare 2 V2v bollitore 1 V2v bollitore 2
Funz. suppl.
Bypass
Relèparall.
(Pompa CR)
Bl.funz.2
Carico boll.
Risc.int. CR
(Pompa CR)
Bl.funz.3
Mi-CR
aperto
Bl.funz.4
Mi-CR
chiuso
Bl.funz.5
Relèdiff.
Soppre.risc.
Pompa CR
(Risc.int. CR)
R3
S1 S6
R1 R2
S2 S4
R4

ECOTRONIC Plus
|20
© 08107_ECOTRONIC Plus.monit.indd
Assegnazione relè
Assegnazione sensori
Sistema 4 Variante 3
Assegnazione relè
Assegnazione sensori
Sistema 4 Variante 4
S1 S6
R1 R2
S2 S4
R3 R4
S1 S6
R1 R2
S2 S4
R3
R4
S1
Relè1 Relè2 Relè3 Relè4 Relè5 Relè6 Relè7 Relè8 Relè9
V2v coll. 1 V2v coll. 2
Pompa
solare
boll. 1
Pompa so-
lare boll. 2
Funz. suppl.
Bypass
Relèparall.
(Pompa CR)
Bl.funz.2
Carico boll.
Risc.int. CR
(Pompa CR)
Bl.funz.3
Mi-CR aperto
Bl.funz.4
Mi-CR chiuso
Bl.funz.5
Relèdiff.
Soppre.risc.
Pompa CR
(Risc.int. CR)
Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Sen.11 Sen.12
Tcol
Tbol-i
Funz.
suppl.
Th 1
T1-DT5
Tbypass
T-SC
Tbol2-i
Th 2
T2-DT5
Th 3
T1-DT6
Tcol2
Th 4
T2-DT6
Th 5
T1-DT7
Th 6
T2-DT7
CR Tbol2
Th 7
T1-DT8
T1 Conta-
calorie 1
T M CR
Th 8
T2-DT8
T2 Contaca-
lorie 1
RTA11 CR
Th 9
T1-DT9
T1 Contacalo-
rie 2
T CR esterno
Th 10
T2-DT9
T2 Conta-
calorie 2
CR Tbol1
Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Sen.11 Sen.12
Tcol
Tbol-i
Funz.
suppl.
Th 1
T1-DT5
Tbypass
T-SC
Tbol2-i
Th 2
T2-DT5
Th 3
T1-DT6
Tcol2
Th 4
T2-DT6
Th 5
T1-DT7
Th 6
T2-DT7
CR Tbol2
Th 7
T1-DT8
T1 Conta-
calorie 1
T M CR
Th 8
T2-DT8
T2 Conta-
calorie 1
RTA11 CR
Th 9
T1-DT9
T1 Contaca-
lorie 2
T CR
esterno
Th 10
T2-DT9
T2 Conta-
calorie 2
CR Tbol1
Relè1 Relè2 Relè3 Relè4 Relè5 Relè6 Relè7 Relè8 Relè9
V2v coll. 1 V2v coll. 2 Pompa solare
Valvola a 3
vie bollitori
1-2
Funz. suppl.
Bypass
Relèparall.
(Pompa CR)
Bl.funz.2
Carico boll.
Risc.int. CR
(Pompa CR)
Bl.funz.3
Mi-CR aperto
Bl.funz.4
Mi-CR chiuso
Bl.funz.5
Relèdiff.
Soppre.risc.
Pompa CR
(Risc.int. CR)
