Ferroli DOMI compact C 24 D User manual

cod. 3542B920 — Rev 00 - 11/2022
DIVA D C24
SR - УПУТСТВО ЗА УПОТРЕБУ, МОНТАЖУ ИОДРЖАВАЊЕ
EN - INSTRUCTIONS FOR USE, INSTALLATION AND MAINTENANCE
FR - INSTRUCTIONS D'UTILISATION, D'INSTALLATION ET D'ENTRETIEN
RU - РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ, МОНТАЖУ ИТЕХОБСЛУЖИВАНИЮ

DIVA D C24
2SR
B
Знак CE потврЋује да производи задовољавају основне захтеве релевантних
важећих директива.
Од произвоЋача је могуће затражити декларацију оусаглашености.
Земље одредишта: RS-UA-GE-AM-AZ-KZ-UZ-TM-TJ-KG-IQ-JO-IL-PS-LB-EG-
MA-TN-ZA-RS-AL-ME-BA
BОвај симбол означава "Пажња"ипостављен је сагласно свим напоменама које се
односе на сигурност. Придржавати се савесно тих прописа, да би се избегле
опасности иштете особама, животињама истварима.
AОвај симбол привлачи пажњу на неку примедбу или важну напомену.
cod. 3542B920 - Rev 00 - 11/2022
•Пажљиво прочитајте упозорења наведена уовом
приручнику са упутствима, јер пружају важна
упутства која се односе на безбедност инсталације,
употребу иодржавање.
•Приручник са упутствима је саставни иизузетно
важан део производа; корисник треба да га пажљиво
чува за евентуалне будуће потребе.
•Ако се уре?ај прода или пренесе другом власнику,
или ако се преселите, увек се уверите да приручник
прати котао, тако да га нови власник и/или
инсталатер могу употребити.
•Инсталација иодржавање треба да се врше ускладу
са важећим прописима, према упутствима
произво?ача итреба да их обавља професионално
квалификовано особље.
•Погрешна инсталација или лоше одржавање могу да
узрокују штете особама, животињама или стварима.
Произво?ач је ослобо?ен било какве одговорности
за штете узроковане грешкама уинсталацији и
употреби и, усваком случају, услед непоштовања
упутстава које је пружио сам произво?ач.
•Пре вршења било каквог поступка чишћења или
одржавања, ископчајте уре?ај из мреже напајања,
путем прекидача инсталације и/или одговарајућих
уре?аја за искључивање.
•Услучају квара и/или неправилног рада уре?аја,
деактивирајте га инемојте вршити било какве
покушаје поправке или директне интервенције.
Обратите се искључиво професионално
квалификованом особљу. Евентуалну поправку-
замену производа треба да врши само
професионално квалификовано особље, користећи
искључиво оригиналне резервне делове.
Непоштовање горе наведених упутстава може да
угрози безбедност уре?аја.
•Да би се обезбедио добар рад уре?аја, неопходно је
да квалификовано особље извршава периодично
одржавање.
•Овај уре?ај треба да буде намењен само за
употребу за коју је изричито предви?ен. Свака друга
употреба треба да се сматра неодговарајућом и
стога опасном.
•Након што сте уклонили амбалажу, проверите
целовитост садржаја. Делове амбалаже не треба
оставити удомашају деце јер представљају
потенцијалне изворе опасности.
•Уре?ај могу да користе деца старија од 8 година и
особе са ограниченим, физичким, чулним и
менталним способностима, или без искуства и
потребног знања, под условом да буду под надзором
или после примања упутстава за безбедно
коришћење уре?аја иза упознавање са опасностима
везаним за њега. Деца не смеју да се играју с
уре?ајем. Чишћење иодржавање које треба да врши
корисник, могу да обављају деца старости старија
од 8 година, само ако су под надзором.
•Услучају недоумице, немојте користити уре?ај и
обратите се добављачу.
•Одлагање уре?аја ињегове додатне опреме треба
да се врши на одговарајући начин, ускладу са
важећим прописима.
•Слике уовом приручнику пружају поједностављени
приказ производа. Уовом приказу могу да постоје
мале ибезначајне разлике уодносу на испоручени
производ.

DIVA D C24
3
cod. 3542B920 - Rev 00 - 11/2022
1 Упутства за употребу ............................................................................................................ 4
1.1 Представљање .....................................................................................................................................4
1.2 Командна табла ....................................................................................................................................4
1.3 Укључивање иискључивање...............................................................................................................5
1.4 Подешавања .........................................................................................................................................5
2 Инсталација............................................................................................................................. 9
2.1 Опште одредбе.....................................................................................................................................9
2.2 Место инсталације................................................................................................................................9
2.3 Хидраулични прикључци......................................................................................................................9
2.4 Гасни прикључак.................................................................................................................................10
2.5 Електрични прикљуци ........................................................................................................................10
2.6 Цевни водови за ваздух/димне гасове .............................................................................................11
3 Сервис оодржавање........................................................................................................... 12
3.1 Подешавања .......................................................................................................................................12
3.2 Пуштање урад....................................................................................................................................19
3.3 Одржавање .........................................................................................................................................20
3.4 Решавање проблема..........................................................................................................................21
4 Карактеристике итехнички подаци .................................................................................. 23
4.1 Димензије инаставци.........................................................................................................................23
4.2 Општи приказ иглавне компоненте ..................................................................................................25
4.3 Хидраулични круг ...............................................................................................................................26
4.4 Табела техничких података ...............................................................................................................27
4.5 Дијаграми ............................................................................................................................................28
4.6 Електрична шема ...............................................................................................................................29

DIVA D C24
4SR
cod. 3542B920 - Rev 00 - 11/2022
1. Упутства за употребу
1.1 Представљање
Поштовани клијенте,
DIVA D C24 ово је генератор топоте ипроизводњу топле санитарне воде високе ефикасности, који ради на природни гас или
ТНГ икоји је опремљен микропроцесорским контролним системом.
1.2 Командна табла
Табла
слика 1- Контролна табла
Легенда табле слика 1
1Тастер за смањење вредности поставки
температуре топле санитарне воде
2Тастер за повећање вредности поставки
температуре топле санитарне воде
3Тастер за смањење вредности поставки
температуре система за грејање
4Тастер за повећање вредности поставки
температуре система за грејање
5Дисплеј
6Тастер Опоравак - бирање режима Лето/Зима-
Mени „Клизна температура”
7Тастер за бирање режима Economy/Comfort -
укључивање/искључивање апарата
8Симбол топле санитарне воде
9Индикација рада санитарног режима
10 Индикација режима Лето
11 Индикација вишефункцијског рада
12 Индикација режима Eco (Economy)
13 Индикација функције загревања
14 Симбол загревања
15 Индикација укљученог горионика итренутног
нивоа моћи загревања.
16 Прикључак Service Tool
Индикација током рада
Грејање
Захтев за грејање (покренут од стране термостата околине или даљинске команде) означен је треперењем симбола 13 на
дисплеју.
Дисплеј (дет. 11 - слика 1) приказује стварну температуру довода загревања, атоком времена чекања загревања инатпис
“d2”.
Услучају непрекидних порука "d2" смањите параметар P01 (снага паљења - Погледајте табела 3) до минимално 9.
Санитарни режим
Захтев за санитарном водом (који генерише ва?ење топле санитарне воде) приказан је на диспеју треперењем симбола 9 на
дисплеју.
Дисплеј (дет. 11 - слика 1) приказује тренутну излазну температуру топле санитарне воде, атоком времена чекања санитарног
система инатпис “d1”.
1
72
1636
5
11 1510
12
4
14 13 9 8

DIVA D C24
5SR cod. 3542B920 - Rev 00 - 11/2022
Комфор
Захтев Комфор (обнављање унутрашње температуре котла) приказан је на диспеју треперењем симбола 9 на дисплеју.
Дисплеј (дет. 11 - слика 1) приказује тренутну температуру воде која се налази укотлу.
Аномалија
Услучају аномалије (погледајте cap. 3.4 "Решавање проблема") дисплеј приказује шифру квара (одељ. 11 - слика 1) атоком
времена безбедносног чекања, натписе “d3”, “d4” и“d5”.
1.3 Укључивање иискључивање
Прикључивање на електричну мрежу
•Током првих 5 секунди дисплеј приказује верзију софтвера картице.
•Отворите славину за гас на предњем делу котла.
•Котао је спреман за аутоматски рад сваки пут кад се извлачи топла санитарна вода или постоји захтев за загревањем (који
генерише термостат просторије или даљински управљач са тајмером).

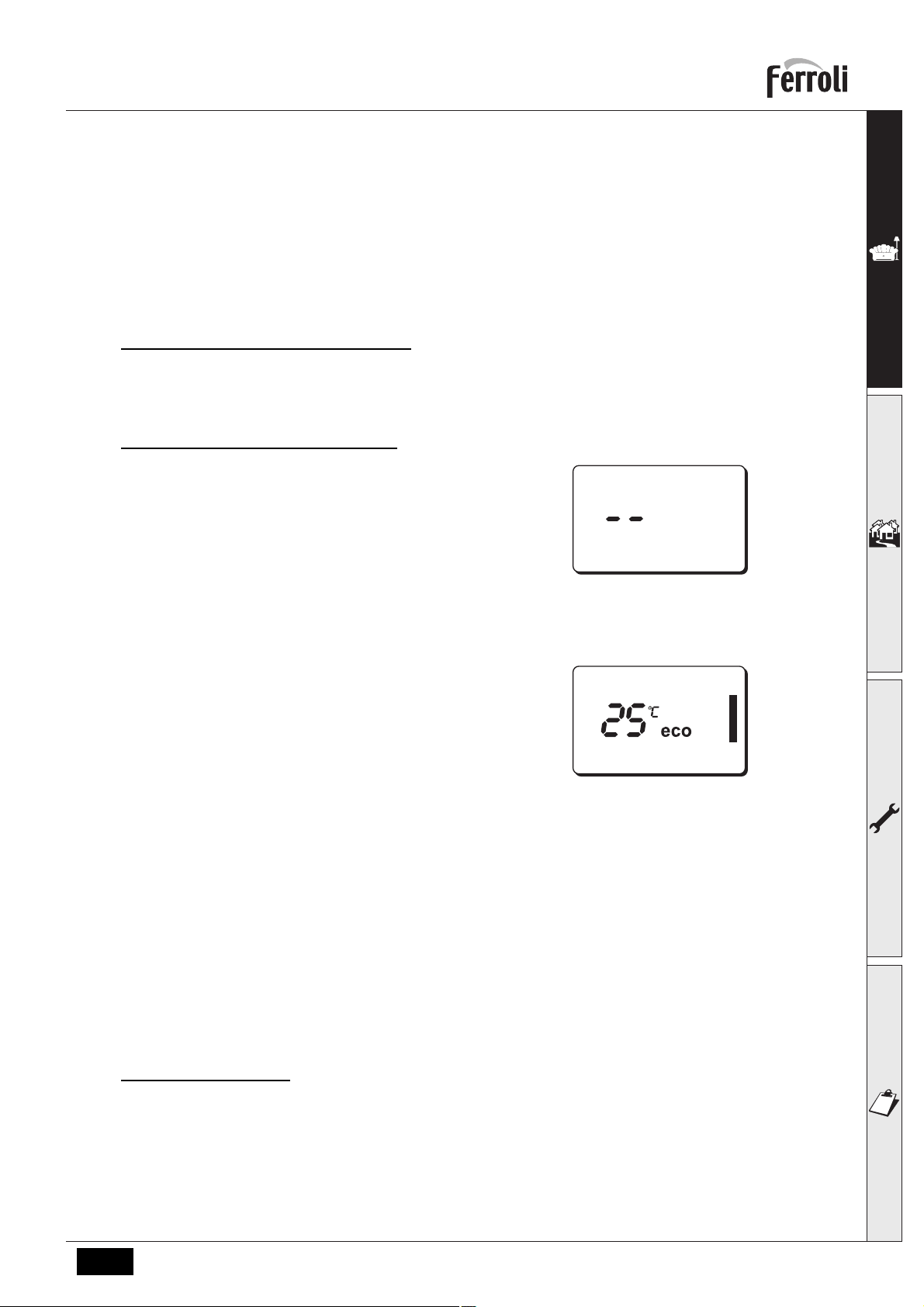

Искључивање иукључивање котла
Притисните тастер off (дет. 7 - слика 1) утрајању од 5
секунди.
слика 2- Искључен котао
Када се котао искључи, електронска картица се још увек
напаја електричном енергијом. Онемогућен је рад
санитарног режима изагревање. Остаје активан систем
против смрзавања. Да бисте поново укључили котао,
поново притисните тастер off (дет. 7 слика 1) утрајању
од 5 секунди.
слика 3- Котао је укључен
Котао ће одмах бити спреман за рад сваки пут кад се извлачи топла санитарна вода или постоји захтев за загревањем (који
генерише термостат просторије или даљински управљач са тајмером).
BПрекидом довода електричне енергије и/или гаса апарату, систем против
смрзавања престаје да ради. За време дугих станки током зимског периода,
са циљем избегавања оштећења изазваних ледом, препоручљиво је
исразнити сву воду из котла, како санитарну тако иводу из система; или
испустити само санитарну воду идодати одговарајући антифриз усистем за
загревање, усаглашен са препорукама на sez. 2.3.
1.4 Подешавања
Комутација лето/зима
Притисните тастер за лето/зиму (одељ. 6 - слика 1) утрајању од 2 секунде.
Дисплеј активира симбол Лето (одељ. 10 - слика 1): котао ће испуштати само санитарну воду. Остаје активан систем против
смрзавања.
Да бисте деактивирали режим Лето поново притрисните тастер лето/зима (одељ. 6 - слика 1) утрајању од 2 секунде.

DIVA D C24
6SR
cod. 3542B920 - Rev 00 - 11/2022
Регулација температуре грејања
Употребите тасере за загревање (дет. 3 и4 - слика 1) да
бисте мењали температуру са минималних 30°C до
максималних 80°C; ме?утим, саветујемо да котао не
пуштате да ради на температури нижој од 45°C.
слика 4
Регулација температуре санитарне воде
Употребите тастере за санитарну воду (дет. 1 и2 -
слика 1) да бисте мењали температуру од минималних
40°C до максималних 55°C.
слика 5
Подешавање температуре средине (са опционим термостатом околине)
Поставити помоћу термостата околине жељену температуру упросторијама. Услучају да нема термостата околине, котао
обезбе?ује да се инсталација одржи на температури која је постављена за инсталацију.
Подешавање температуре упростору (са опционалним даљинским управљачем са тајмером)
Помоћу даљинског управљача са тајмером одредите поставке жељене температуре упросторијама. Котао ће регулисати
воду усистему узависности од жељене температуре упростору. Кад је рач ораду са даљинским управљачем са тајмером,
погледајте одговарајући приручник за употребу.
Бирање режима ECO/COMFORT
Апарат је опремљен функцијом која обезбе?ује повећану брзину испуштања топле санитарне воде имаксимални комфор за
корисника. Када је уре?ај активан (режим COMFORT), вода која се налази укотлу одржава се на жељеној температури,
обезбе?ујући тиме тренутачну расположивост топле воде на излазу из котла након отварања славине, уз избегавање времена
чекања.
Корисник може да деактивира уре?ај (режим ECO) притиском на тастер off (дет. 7 - слика 1). Урежиму ECO дисплеј активира
симбол ECO (дет. 12 - слика 1). Да бисте активирали режим COMFORT поново притрисните тастер off (дет. 7 - слика 1).
Клизна температура
Када се инсталира спољна сонда (опционална) систем за регулисање котла ради са “Клизном температуром”. Уовом режиму
рада, температура система за загревање регулише се узависности од спољашњих климатских услова како би се
загарантовао висок ниво комфора иенергетска уштеда уцелогодишњем периоду. Тачније, са повећањем спољашње
температуре, смањује се доводна температура система узависности од одре?ене “кривуље компензације”.
Помоћу регулисања по принципу клизне температуре, температура подешена помоћу тастера загревања (дет. 3 - слика 1)
постаје максимална доводна температура система. Саветује се да вредност подесите на максимум како бисте дозволили да
систем регулише цело корисно поље рада.
Котао мора да регулише квалификовано особље уфази инсталације. Корисник може да изврши евентуална прилаго?авања
због побољшања комфора.
Кривуља компензације ипомак кривуља
Pритиском на тастер ресет (дет. 6 - слика 1) током 5 секунди се улази умени "Клизна температура"; приказује се трепераво
"CU".
Употребите тастере за санитарну воду (дет. 1 - слика 1) за подешавање жељене кривуље 1 од 10 узависности од
карактеристике (слика 6). Подешавањем кривуље на 0, подешавање клизне температуре биће онемогућено.
Притиском на тасере за загревање (дет. 3 - слика 1) улази се упаралелно померање кривуља; приказан је "OF" који трепери.
Употребите тастере за санитарну воду (дет. 1 - слика 1) да бисте регулисали паралелно померање кривуља према
карактеристикама (слика 7).
Поновним притиском на тастер рeset (дет. 6 - слика 1) током 5 секунди се улази умени "Клизна температура".

DIVA D C24
7SR cod. 3542B920 - Rev 00 - 11/2022
Ако је температура упростору нижа од жељене вредности, саветује се да подесите кривуљу вишег реда иобрнуто. Наставите
са повећањима или смањењима неке јединице ипроверите резултат упростору.
слика 6 - Компензациона крива
слика 7- Пример паралелног помака кривуља компензације
Подешавања помоћу даљинског управљача са тајмером
AАко је на котао прикључен даљински управљач са тајмером (опционално), претходно описаним подешавањима
управља се како је наведено утабела 1.
Табела 1
Регулација температуре грејања Подешавање се може извршити било путем менија даљинског управљача са
тајмером, било путем командне табле котла.
Регулација температуре санитарне воде Подешавање се може извршити било путем менија даљинског управљача са
тајмером, било путем командне табле котла.
Комутација лето/зима Режим Лето има приоритет пред евентуалним захтевом загревања даљинског
управљача са тајмером.
Бирање режима Eco/Comfort
Онемогућавањем санитарног режима путем менија даљинског управљача са
тајмером, котао се присиљава на рад урежиму Economy. Уовом стању, са
тастером off (дет. 7 - слика 1) на табли котла, није га могуће променити уComfort.
Омогућавањем санитарног режима путем менија даљинксог управљача са
тајмером, котао бира режим Comfort. Уовом стању, са тастером off (дет. 7 -
слика 1) на табли котла, могуће је одабрати један од два режима (Economy -
Comfort).
Клизна температура
Било даљински управљач са тајмером било картица котла управљају
подешавањем са клизном температуром: од та два режима, приоритет има клизна
температура картице котла.
20
30
40
50
60
70
80
90
85
20 10 0 -10 -20
1
2
3
4
5
68910 7
20
30
40
50
60
70
80
90
85
20
30
40
50
60
70
80
90
85
1
2
3
4
5
6
8910 7
1
2
3
4
568910 7
OFFSET = 20 OFFSET = 40

DIVA D C24
8SR
cod. 3542B920 - Rev 00 - 11/2022
Регулација хидрауличног притиска усистему
Притисак пуњења хладног система, очитан на
хидрометру котла (дет. 2 - слика 8), мора да буде око 1,0
bar. Ако се притисак усистему спусти на вредности мање
од минималних, котао се зауставља, адисплеј приказује
аномалију F37. Извуците ручицу за пуњење (дет. 1 -
слика 8) иокрените је усмеру супротном од смера
окретрања казаљки на сату да бисте је вратили на
почетну вредност. Увек је затегните на крају операције.
Након што се обнови притисак усистему, котао ће
активирати циклус испуштања ваздуха од 300 секунди
који се на дисплеју означава са Fh.
Да бисте избегли блокаду котла саветујемо вам да
периодично проверавате, док је систем хладан, притисак
очитан на манометру. Услучају притиска мањег од 0,8
бара саветујемо да га обновите.
слика 8- Ручица за пуњење
Пражњење система
Метални прстен славине за пражњење смештен је испод
сигурносног вентила који се налази укотлу.
Да бисте испразнили систем, окрените прстен (реф. 1 -
слика 9) усмеру супротном од окретања казаљки на сату
да бисте отворили славину. Избегавајте коришћење
билол којег алата икористите само руке.
Да бисте испразнили само воду укотлу, превентивно
затворите само запорне вентиле изме?упостројења и
котла пре деловања на метални прстен.
слика 9- Сигурносни вентил са славином за пражњење
2
1
1

DIVA D C24
9SR cod. 3542B920 - Rev 00 - 11/2022
2. Инсталација
2.1 Опште одредбе
МОНТАЖУ КОТЛА ТРЕБА ДА ОБАВИ САМО СТРУЧНО ОСОБЉЕ ПОУЗДАНЕ ОСПОСОБЉЕНОСТИ, ПРИДРЖАВАЈУЋИ СЕ
СВИХ ИНСТРУКЦИЈА КОЈЕ СУ НАВЕДЕНЕ УОВОМ ТЕХНИЧКОМ ПРИРУЧНИКУ, КАО ИСВИХ ОДРЕДАБА ВАЖЕЋИХ
ПРОПИСА, ОДРЕДАБА НАЦИОНАЛНИХ СТАНДАРДА, ИЛОКАЛНИХ ПРОПИСА ПРЕМА ПРАВИЛИМА ДОБРЕ ТЕХНИКЕ.
2.2 Место инсталације
BОвај апарат је типа „са отвореном комором"иможе да буде инсталиран и
да функционише само утрајно проветраваним просторијама. Недовољан
доток ваздуха за сагоревање укотао угрожаава нормалан рад иодво?ење
димних гасова Осим тога, производи за сагоревање који настају уовим
условима, уколико се рашире упросторијама за становање, постају веома
опасни по здравље.
Ако је опремљен одговарајућим комплетом пртив смрзавања може да се користи на минималној температури од -15°C. Котао
се мора инсталирати на заклоњеној позицији испод косог крова, уунутрашњости балкона или узаклоњеној ниши узиду.
Место инсталације мора да буде очишћено од прашине, предмета или запаљивих материјала или корозивних гасова.
Котао је предви?ен за висећу инсталацију на зид исеријски се опрема носачем за качење. Причвршћивање на зид мора да
гарантује стабилан иефикасан ослонац генератора.
AАко апарат мора да буде затворен унутар намештаја или монтиран убочном положају, потребно је обезбедити
простор за демонтажу оплате иза нормалне активности одржавања.
2.3 Хидраулични прикључци
Упозорења
BОдвод сигурнопсног вентила мора се спојити са левком или сабирном цеви
како би се избегло шикљање воде на тло услучају прекомерног притиска у
кругу загревања. Упротивном, ако би растеретни вентил интервенисао
преплавивши просторију, произво?ач котла неће моћи да се сматра
одговорним.
BПре него што извршите прикључивање, проверите да ли је апарат предви?ен
за рад са типом доступног горива идобро очистите све цевоводе у
постројењу.
Прикључивање на одговарајуће наставке извршите према цртежу слика 15 исимболима који се налазе на апарату.
Напомена:апарат је опремљен унутрашњим бајпасом уколу загревања.
Карактеристике воде усистему
Уприсуству воде тврдоће веће од 25° Fr (1°F = 10ppm CaCO3), препоручује се коришћење воде обра?ене на одговарајући
начин, како би се избегло настајање тврдокорних наслага укотлу.
Систем против смрзавања, антифриз течности, адитиви иинхибитори
Уколико буде неопходно, дозвољена је употреба течности за заштиту од мржњења, адитива иинхибитора, само иискључиво
ако произво?ач горе поменутих течности или адитива даје гаранцију која потвр?ује да су његови производи прикладни за
употребу ида не наносе штету измењивачу топлоте котла идругим компонентама и/или материјалима котла ипостројења.
Забрањено је коришћење течности против смрзавања, адитива игенеричких инхибитора који нису изричито прикладни за
упоутребу утоплотним постројењима икомпатибилни са материјалима котла ипостројења.

DIVA D C24
10 SR
cod. 3542B920 - Rev 00 - 11/2022
2.4 Гасни прикључак
Прикључивање гаса мора се спровести путем одговарајућег наставка (погледајте cap. 4.1 "Димензије инаставци") у
сагласности са важећим законским прописима, са крутом металном цеви или са флексибилним непрекидним зидним цревом
од нер?ајућег челика, уметањем славине за гас изме?упостројења икотла. Проверите јесу ли сви прикључци за гас
непропусни.
2.5 Електрични прикљуци
УПОЗОРЕЊА
BПРЕ БИЛО КОЈЕ ОПЕРАЦИЈЕ УКОЈОЈ ЈЕ ПРЕДВИЂЕНО СКИДАЊЕ
ОПЛАТЕ, КОТАО ОДВОЈИТЕ ОД ЕЛЕКТРИЧНЕ МРЕЖЕ ПОМОЋУ
ГЛАВНОГ ПРЕКИДАЧА.
НИУКОМ СЛУЧАЈУ НЕ ДОДИРУЈТЕ ЕЛЕКТРИЧНЕ КОМПОНЕНТЕ ИЛИ
КОНТАКТЕ ДОК ЈЕ УКЉУЧЕН ГЛАВНИ ПРЕКИДАЧ! ПОСТОЈИ ОПАСНОСТ
ОД ЕЛЕКТРИЧНОГ УДАРА СА РИЗИКОМ ПОВРЕДА ИЛИ СМРТИ!
BАпарат мора да буде прикључен на ефикасно уземљење изра?ено како је
предви?ено важећим безбедносним нормама. Проверу ефикасности и
прикладности уземљења поверите професионално квалификованом
особљу, произво?ач није одговоран за евентуалне штете узроковане
недостатком уземљења усистему.
Котао је претходно каблиран иопремљен каблом трополног типа за
повезивање на електричну мрежу без утикача. Мрежни спојеви морају се
спровести помоћу фиксног прикључка иопремити биполарним прекидачем
чији контакти имају отвор од најмање 3 mm, уметањем осигурача маск. снаге
3A изме?укотла илиније. Важно је поштовати поларитет (ФАЗА: браон кабл
/ НУЛА: плави кабл / УЗЕМЉЕЊЕ: жутозелени кабл) уприкључцима на
електрични вод.
BКабл за напајање апарата НЕ СМЕ ДА ЗАМЕЊУЈЕ КОРИСНИК. Услучају
оштећења кабла, искључите апарат, ада бисте га заменили обратите се
искључиво професионално квалификованом особљу.Услучају замене,
користите искључиво кабл “HAR H05 VV-F” 3x0,75 mm2 спољног
максималног промера 8 mm.
Термостат околине (опција)
BПАЖЊА: ТЕРМОСТАТ ОКОЛИНЕ ТРЕБА ДА БУДЕ СА ЧИСТИМ
КОНТАКТИМА. ПРИКЉУЧИВАЊЕ НА 230 V. НА СТЕЗНИМ ПРИКЉУЧЦИМА
ТЕРМОСТАТА ОКОЛИНЕ ОШТЕЋУЈЕ СЕ ЕЛЕКТРОНСКА ПЛОЧА БЕЗ
МОГУЋНОСТИ ПОПРАВКЕ.
Код повезивања даљинске команде или тајмера, избегавати узимање
напајања ових уре?аја са њихових прекидних контаката. Њихово напајање
треба да се изведе директним повезивањем на електричну мрежу или
помоћу батерија, узависности од типа уре?аја.
