firplak LVR PRO CABINET User manual

87,5 cm

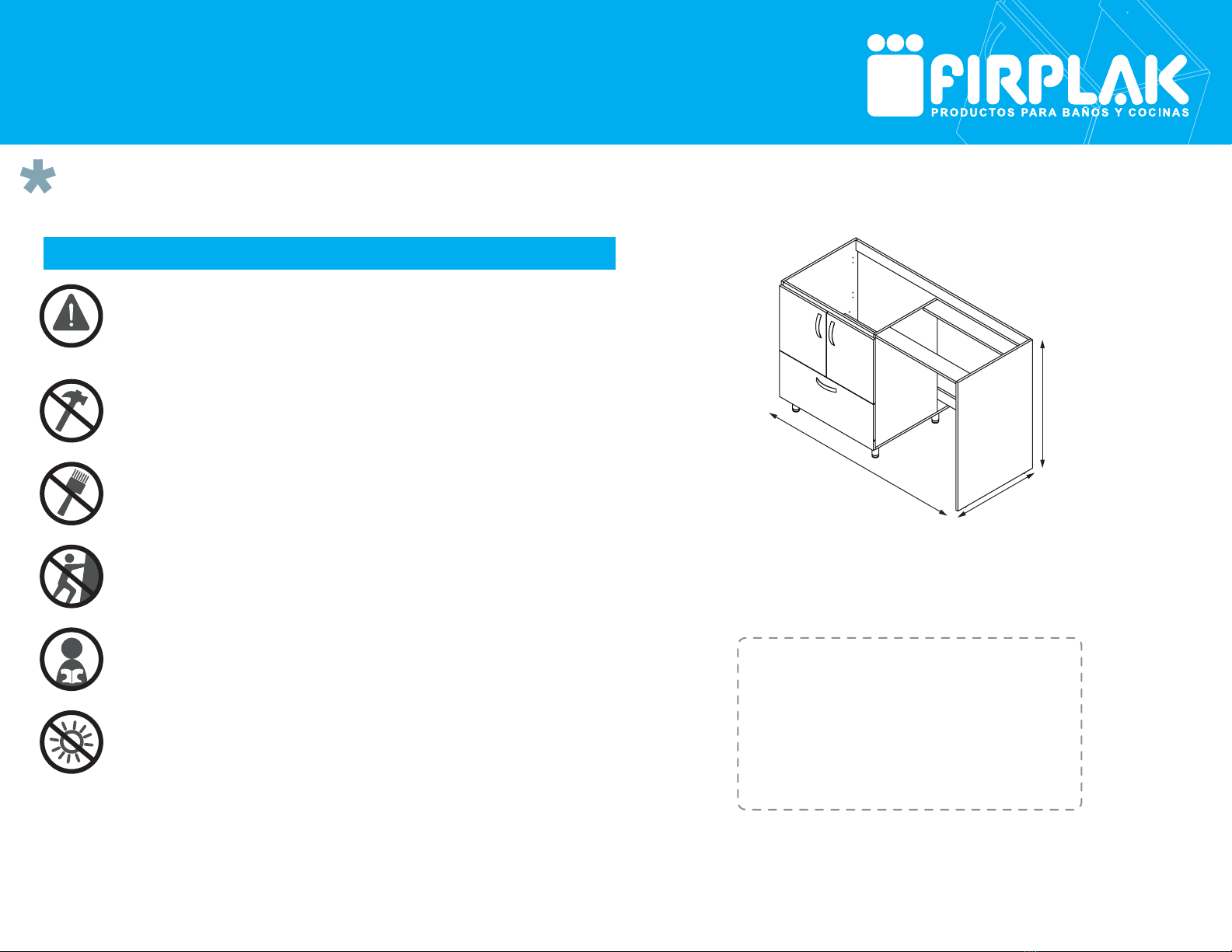

No golpee ni martille todo el mueble, sólo donde se le indica.
Do not strike or hammer all the cabinet, only where directed.
Si las paredes donde va a ubicar el mueble son en drywall, debe
adquirir chazos y tornillos especiales para su instalación.
If the walls where you are locating the cabinet are in drywall, you must
purchase special ramplug and screws for installation.
No pinte ni barnice el mueble.
Do not paint or varnish the cabinet.
No expongas el mueble a la intemperie, ni al calor.
Do not expose the cabinet to the outdoors or the heat.
No arrastre ni se suba al mueble, si necesita moverlo por favor
levántelo.
Do not drag or stand on the cabinet, if you need to move it please lift up.
Lea detenidamente y siga en orden consecutivo las instrucciones
de armado.
Read carefully and follow in sequence the assembly instructions.
RECOMENDACIONES PREVIAS / Previous recommendations:
Instrucciones de Instalación: Mueble LVR PRO 140 x 60 cm para lavadora / Mueble para lavarropas
I n s t a l a t i o n I n s t r u c t i o n s : LVR PRO CABINET 55.1” x 23.6” for washing machine / Laundry sink cabinet
INSTRUCCIONES DE ENSAMBLE
ASSEMBLY INSTRUCTIONS
IMPORTANTE:
Antes de empezar a ensamblar el mueble, lea detenidamente las instrucciones.
Pre-ensamble el mueble sobre su caja, para no rayarlos. Si falta una parte o
piensa que esta defectuosa no devuelva el mueble al almacén; le agradecemos
llamar al (5-74) 444 17 71, o comuniquese con su asesor principal, tambien nos
pueden escribir a servicioalcliente@firplak.com.
IMPORTANT: Before you start to assemble the cabinet, please read the
instructions. Pre assembly the cabinet on its box, to prevent scratches.
If a part is missing or demaged, do not return the furniture to the store,
please call the (5-74) 444 17 71 or contact your sales asisstant. also you
can write to servicioalcliente@firplak.com.
138 cm
59.8 cm
Por favor no deseche el instructivo del mueble, este le servirá para cualquier
reclamo con respecto a la garantía del mismo.
Please do not discard the cabinet's instructions, it will serve you for any claim
regarding its warranty.
Sello de calidad / Quality seal

Adecuación mueble derecha
Adequancy cabinet right
Lavarropas PRO 140 derecho
Right PRO laundry sink 55.1”
PISO NIVELADO
Adecuación mueble izquierdo
Adequancy cabinet left
Lavarropas PRO 140 izquierdo
left PRO laundry sink 55.1”
PISO NIVELADO
63 cm/ 24.8”
86 cm / 33.8”
Referencia / reference:
Lavadarora secadora
carga frontal motor
inverter 12 Kg -
CW 8012SI
Referencia / reference:
Lava-Secadora Carga
Frontal (14kg/30lbs) con
Tecnología AI DD™ &
TurboWash™ Color Black
Steel Negro
WD14BVC2S6
Referencia / reference:
WW11J4473PX Lavadora
Carga Frontal con Tecno-
logía Digital Inverter, 11 Kg
WW11J4473PX/CO
¡Importante / Important !

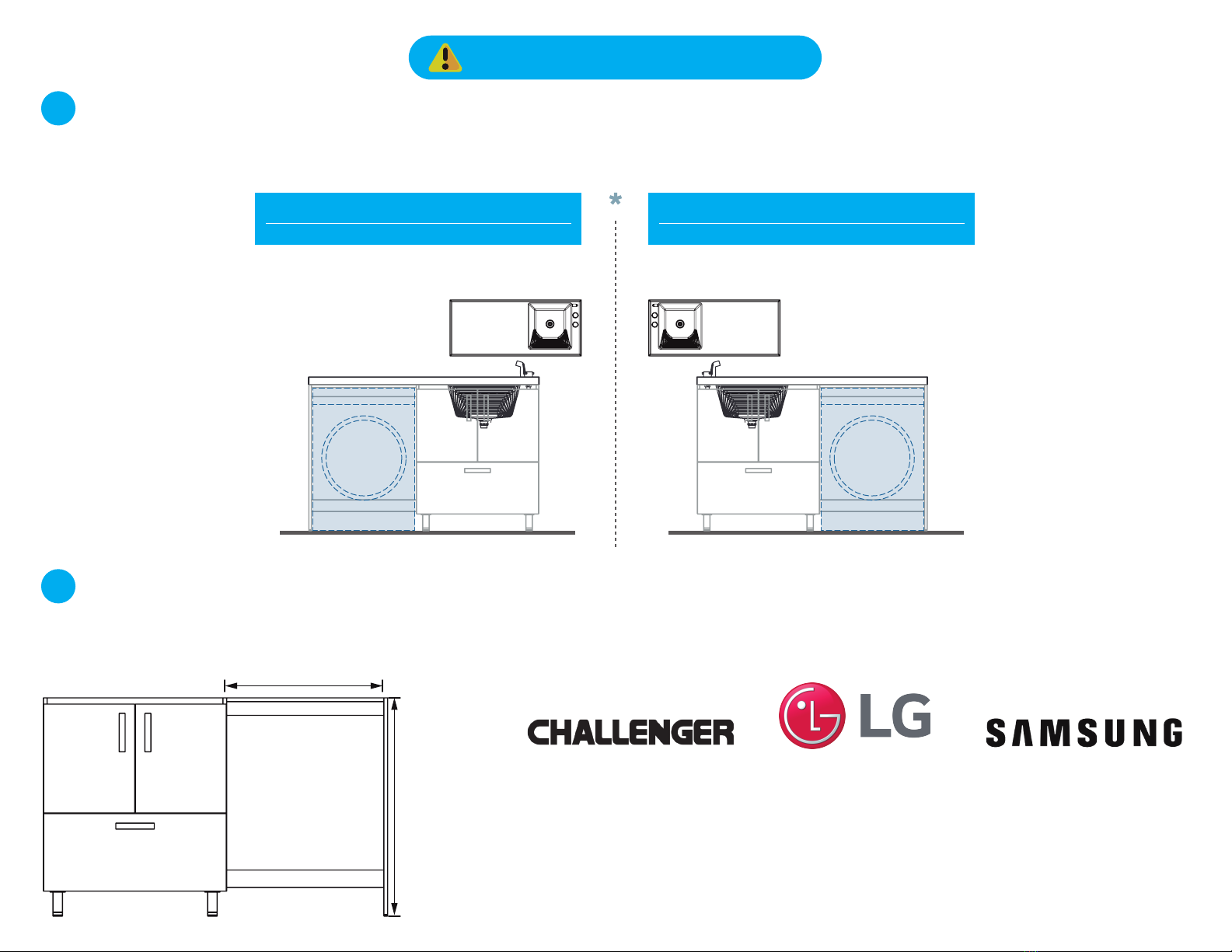

Antes de armar el mueble identifique de manera previa si éste llevará el lavarropas hacia la derecha o izquierda, como lo muestra la siguiente gráfica.
Esto nos servirá para tener claro el armado, la ubicación de la lavadora y la instalación del mueble durante el instructivo.
Before assembling the cabinet, identify in advance if the laundry sink is installed to the right or left, as shown in the following illustration. This will help you
to define the location of the washing machine and installation of the cabinet during the assembly.
MARCAS / BRANDS :
Tenga en cuenta las medidas internas del mueble para ubicar su lavadora (esta debe ser lavadora de carga frontal), a continuación haremos refer-
encia a las medidas y marcas de lavadoras que pueden ser compatibles con este mueble.
Take into account the internal measurements of the cabinet to locate your washing machine (this must be front load washing machine), then we will refer
to the measurements and brands of front-loading washing machines that may be compatible with this cabinet.
A
B

Mueble
Cabinet
79 cm / 31”
50 cm
19.6”
3 cm
1”
33 cm / 13”
Caja acometidas
hidráulicas
Hydraulic connection box
Tomacorriente
15 amp, tipo GFCI
15 amp, GFCI type outlet

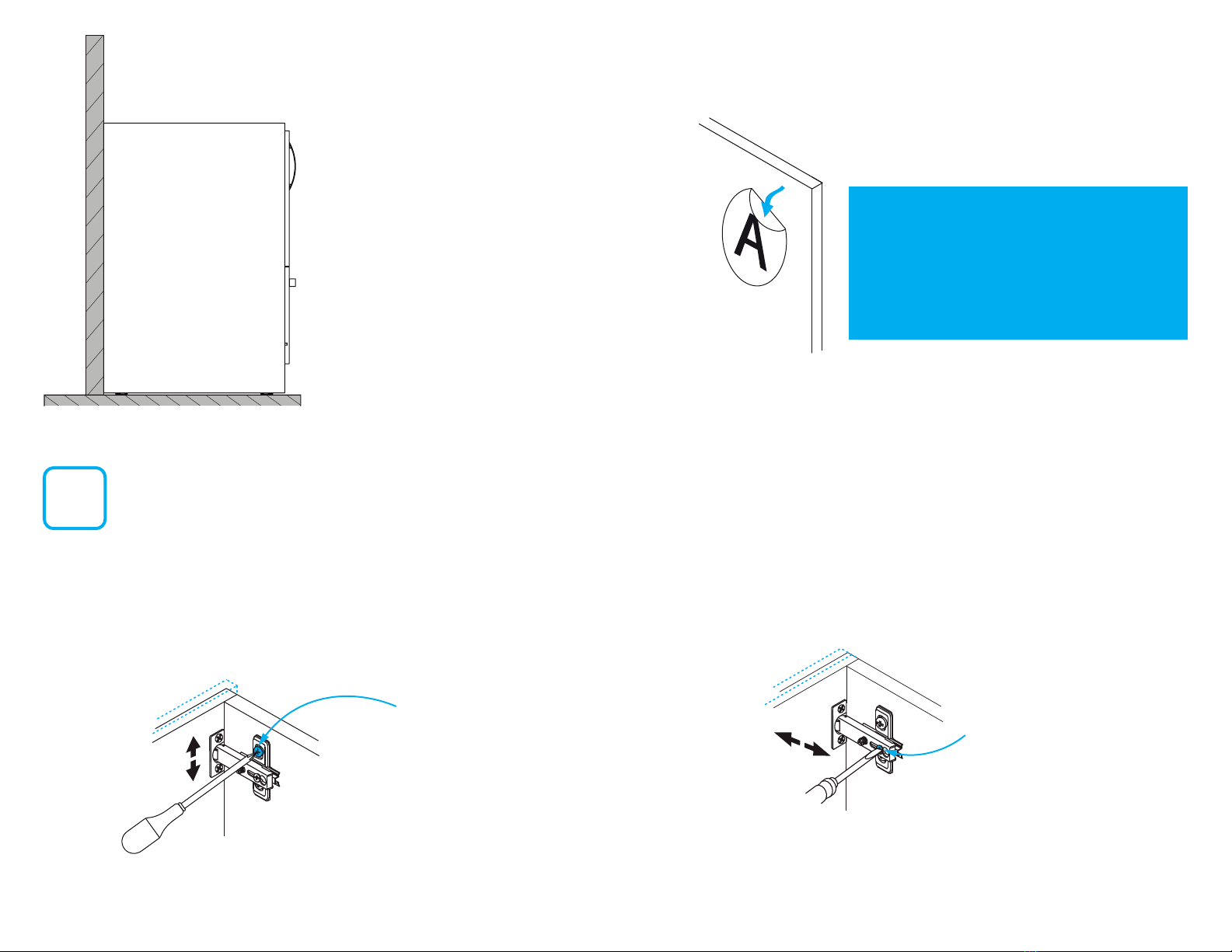

Siga las siguientes recomendaciones para las acometidas de agua de la caja, este trabajo locativo debe realizarlo antes del armado del mueble y
antes de empotrar la lavadora.
Follow the following recommendations for the water connections of the box, this locative work must be carried out before assembling the cabinet and before
embedding the washing machine.
C
Proceda a conectar la lavadora de carga frontal en las conexiones hidráulicas y eléctricas, es importante que tenga en cuenta las recomendaciones
con las que vino su lavadora para evitar inconvenientes futuros.
Proceed to connect the front-loading washing machine to the hydraulic and electrical connections, it is important that you take into account the recommen-
dations that your washing machine came with to avoid future inconveniences.
Atención: Instale la lavadora antes de instalar el lavarropas
sobre el mueble.
Attention: Install the washing machine before installing the
washing machine on the cabinet.
D

x18
x9
x4
x6
x6
A
B
x18
x18 x4
A
G
B
F
C
D
H
I
J
K
M
N
O
P
Q
L
E
17 A Q
Cantidad
Total
Desde
From
hasta
to
A
B
C
D
E
F
1
1
1
1
1
1
G
H
I
J
K
L
1
1
1
1
1
1
M
N
O
P
1
1
1
Q 1
1
Pieza / Part Cantidad / Total
Tabla de piezas
Parts Chart
x16
x3
1. Identificación de las partes
Parts identification
Mueble para lavarropas.
Cabinet sink.
No incluido.
Not included.
Identificación de herrajes.
Hardware identification
Tarugos
Wooden pins
Bisagras parche
Hinges
Patas de 10cm
Cabinet legs 3.9”
Tornillos ensamble 2”
Assembly screws 2”
Tornillos chazo 2”
Ramplug screws 2”
Chazos 2”
Ramplug 2”
Pernos Minifix
Spreading bolt
Moneda Minifix
Minifix cams
HERRAMIENTAS REQUERIDAS / Tools required :
Tornillos 5/8
5/8 screws
Manija
Handle
Tenga precaución al abrir la bolsa de herrajes de no perder ningún elemento.
Compruebe si el contenido de las piezas es el correcto.
Be carefull opening the screw bag so you do not lose any. Chek if the number of screws is
right.

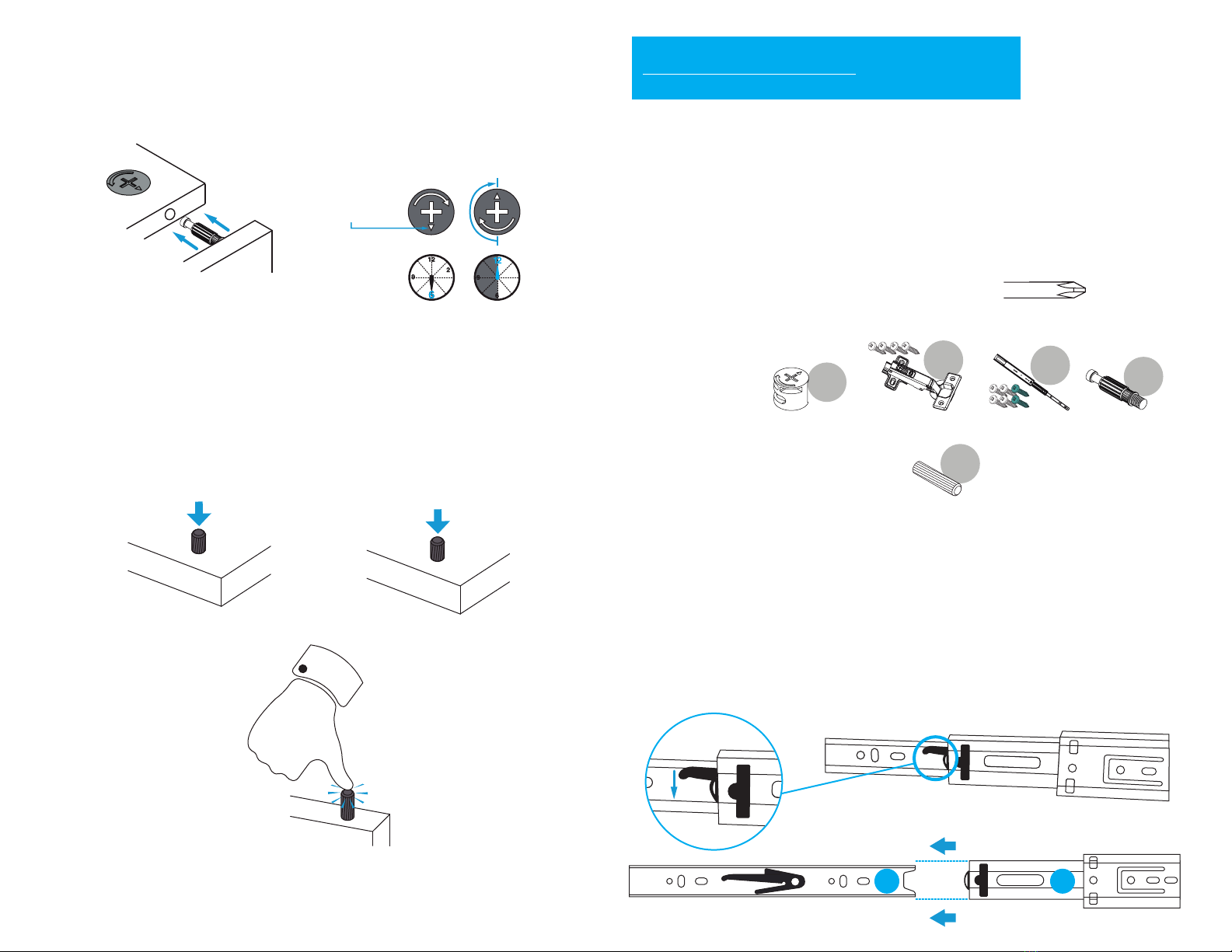

Instalación de minifix y pernos de minifix
Installing the minifix cams and spreading minifix
La señal apunta hacia la
perforación del canto
The signal points towards
the drilling of the edge
Inserte los pernos solamente
en las perforaciones que mas
adelante se indicarán
Insert the bolts only into the
perforations below
Ubique la
moneda minifix
en la perforación
Locate the minifix
cams coin in the
perforation
Flecha de dirección
Directional signal
C
Recomendaciones de ensambles.
Assembly recommendations
x2
Riel full extensión
Full extension rail
x2
Tornillos ensamble 1”
Assembly screws 1”
x2
Deslizadores
Sliders

x18
x18 x18
x2
x4
2. Preparación de las partes
Preparation of the parts
Para este paso necesitarás:
For this step you will need:
Se recomienda preparar las partes del mueble sobre la caja o una superficie
lisa para no rayarlo.
Is recommended to prepare the parts of the cabinet on the box or on a flat surface to
not scratcha it.
Herramientas
Tools
Herrajes
Fittings
Destornillador de estrella
Star screwdriver
Ajustes de partes
Parts adjustments
Tarugos
Wooden pins
Inserte los tarugos solamente
en las perforaciones que más
adelante se indicarán
Insert the wooden pins only
into the perforations below
¿Cuánto debe girar una tuerca?
How much should a screw turn?
Introduzca los tarugos solo
hasta su tope máximo
Insert the wooden pins only
up to their maximum peak
Golpee
suavemente
Tap gently
Flecha de dirección
Directional signal
Tarugos
Wooden pins
Bisagras parche
Hinges
Pernos Minifix
Spreading bolt
Moneda Minifix
Minifix cams
Riel full extensión
Full extension rail
IMPORTANTE:
Antes de iniciar el pre ensamble, separar el riel cuidadosamente, que consta de
dos partes ( 1 y 2 ). Para separar, presione la palanca hacia abajo como indica
la imagen 1.
IMPORTANT:
Before starting the pre assembly, separate the slides carefully, the slides are made of
two parts (1 and 2). To separate them, press the lever down as shown in image 1
12
Imagen 1
Image 1

1
B
B
C
D D
2
1
1
C
D D
1
Si tu mueble será izquierdo preensamble las piezas B, Cy Dde la siguiente manera.
If your piece of cabinet will be left, pre-assemble pieces B, Cand Das follows.
Si tu mueble será derecho preensamble las piezas B, Cy Dde la siguiente manera.
If your piece of cabinet will be right, pre-assemble pieces B, Cand Das follows.

87
A
3
4
6
5
E
FG
HI
J
K
L
B
i
s
a
g
r
a
p
a
r
c
h
e
/
F
u
l
l
o
v
e
r
l
a
y
h
i
n
g
e
s
O N
P

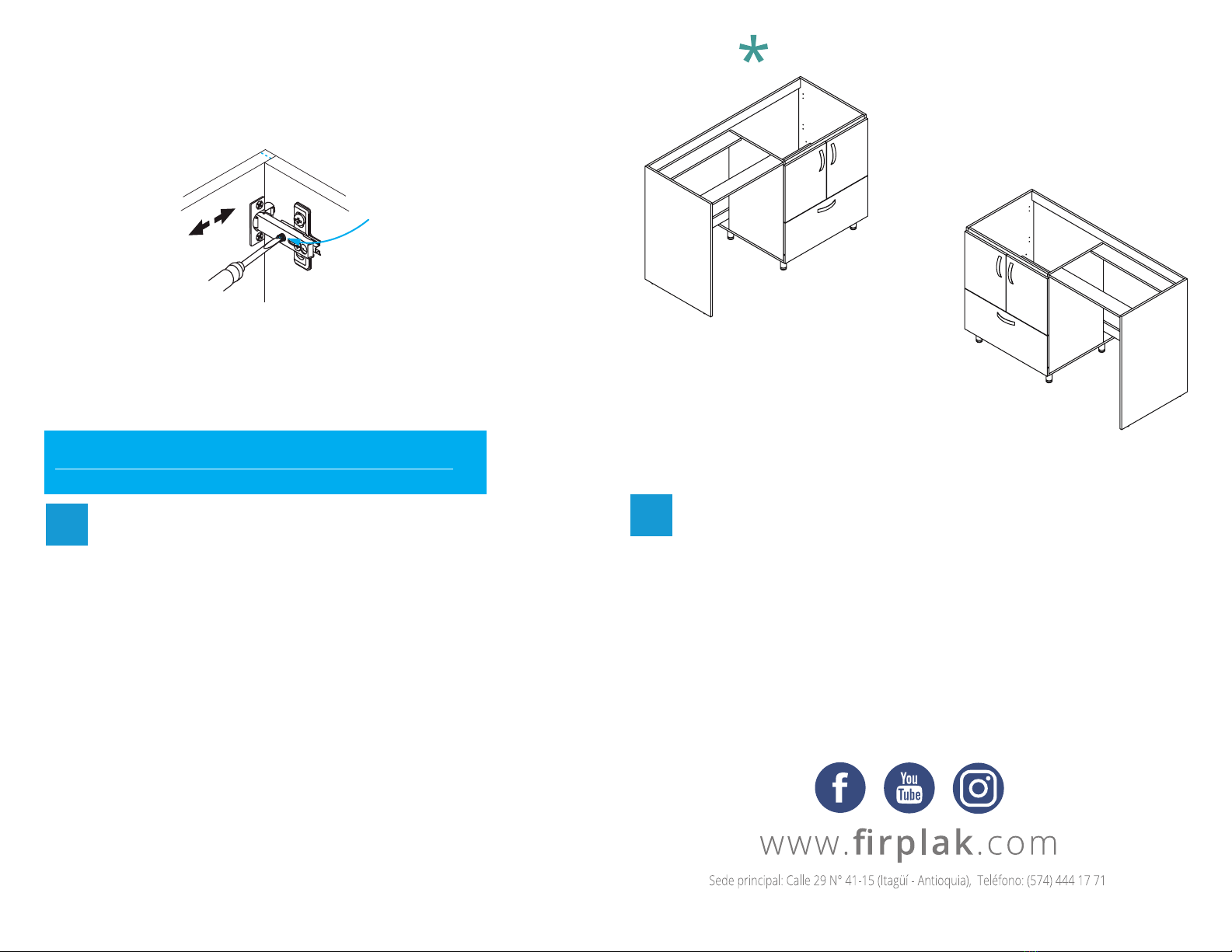

Instale las bisagras en la puerta O yN de la siguiente manera.
Install the hinges on door Oand N as follows.

x6 x24
x8
Tornillos ensamble 2”
Assembly screws 2”
Herrajes
Hardware
Patas de 10cm
Cabinet legs 3.9”
1 2 3
C
F
C
F
E
C
F
J
3. Preparación para ensamblar
Assembly steps

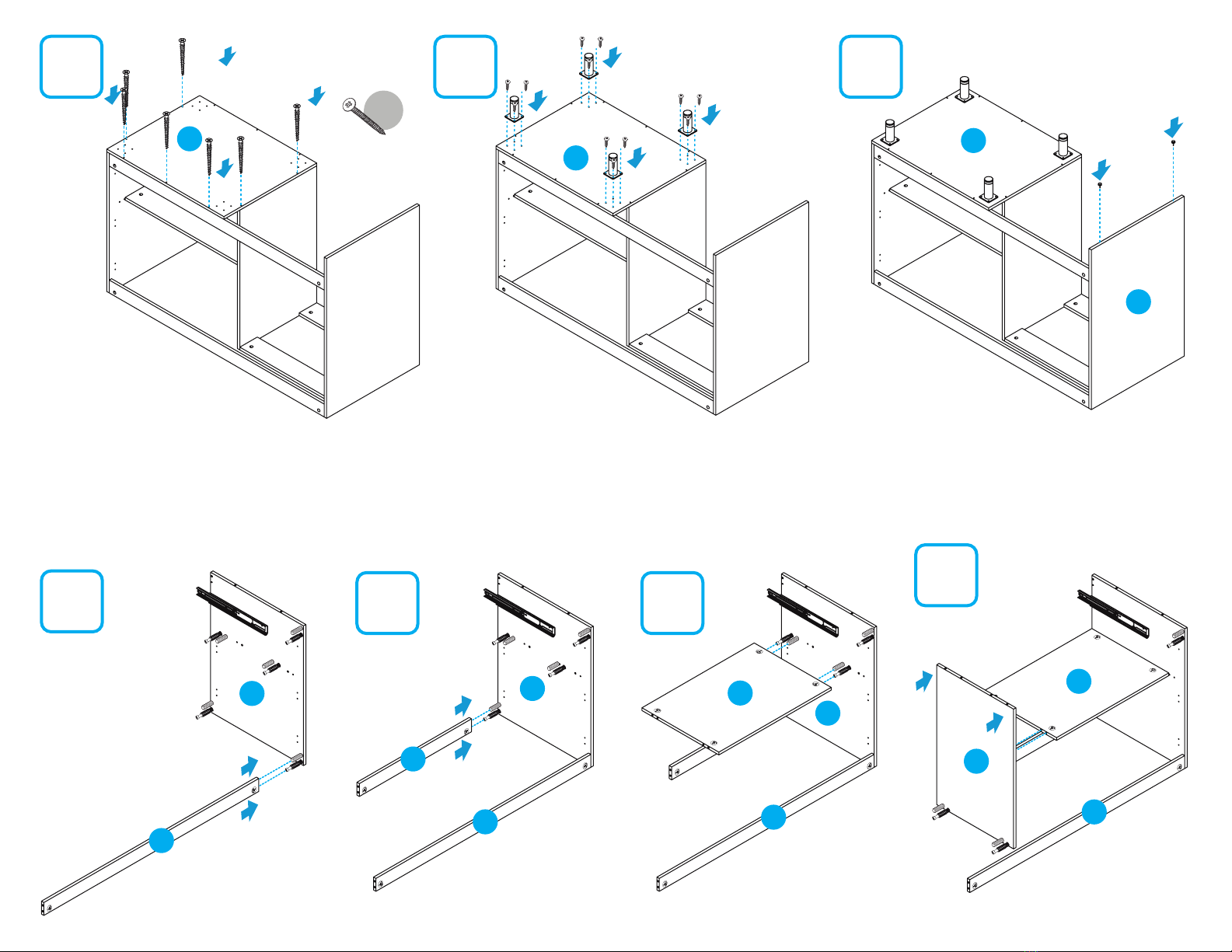

Si tu mueble es izquierdo continue con la siguiente instalación:
If your furniture is left, continue with the following installation:
Para este paso necesitarás:
For this step you will need:
Herramientas
Tools
Destornillador de estrella
Star screwdriver
Tornillos 5/8
5/8 screws
IMPORTANTE:
A medida que vaya encajando las piezas, ajuste con el destornillador.
IMPORTANT:
as the pieces fit together, adjust with the screwdriver.
Mueble Lavarropas PRO 140 izquierdo
left PRO laundry sink 55.1”

4
7 8
5 6
J
D
F
J
A
D
F
A
D
F
I
GG
FB
H

12 3
C
F
C
F
E
J
D
F
C
F
J
4
910 11
AA
B
x7
Tornillos ensamble 2”
Assembly screws 2”
A

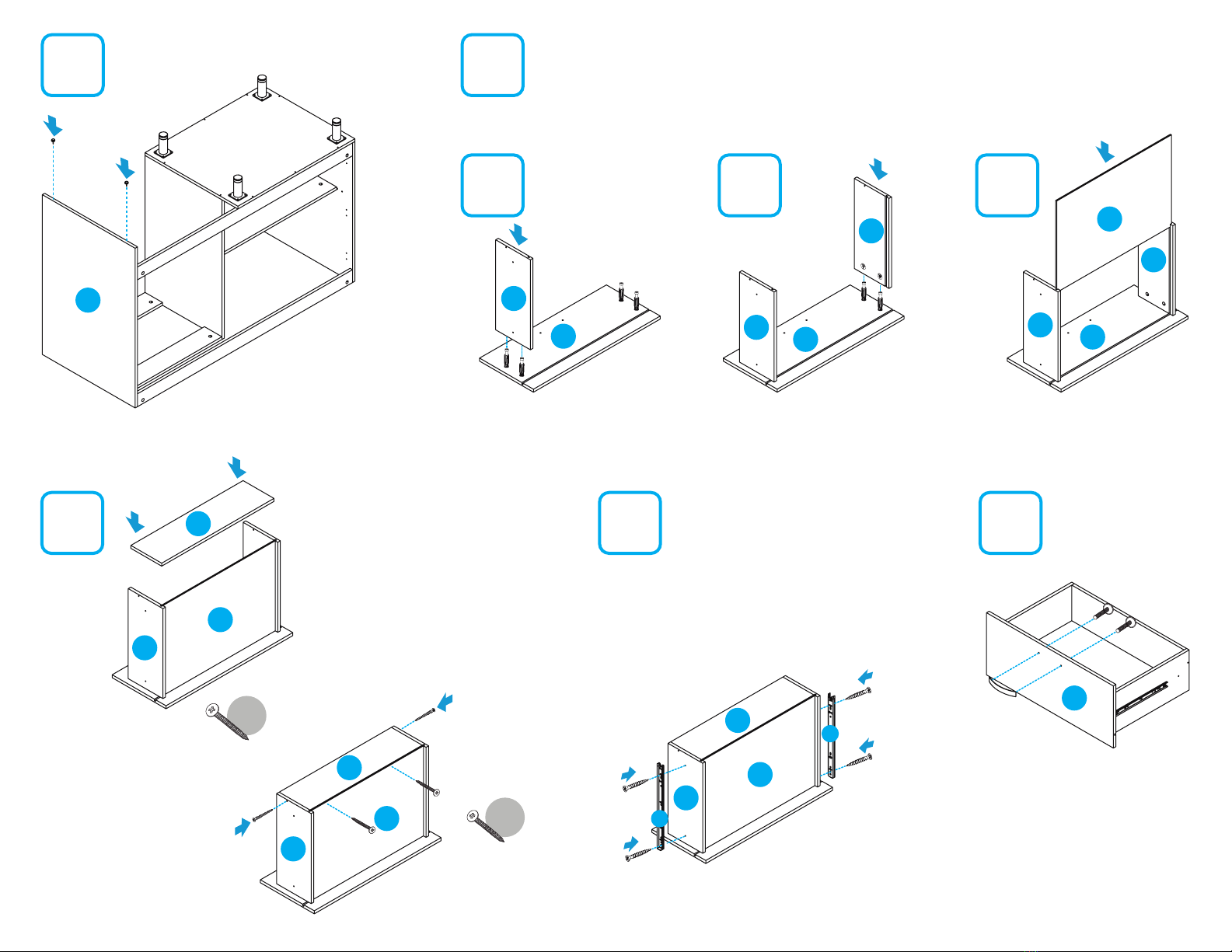

Si tu mueble es derecho continue con la siguiente instalación:
If your furniture is right, continue with the following installation:
Mueble Lavarropas PRO 140 derecho
Right PRO laundry sink 55.1”

5 6 7
8
G
F
B
A
D
F
I
H
G
J
A
D
F
109
A
A
A
A

11 11
A B C
D E F
BK
P
P
K
K
K
L
PK
L
P
Q
Q
M
Q
M
x2
Tornillos ensamble 2”
Assembly screws 2”
x2
Tornillos ensamble 1”
Assembly screws 1”
K
Q
M
2
2

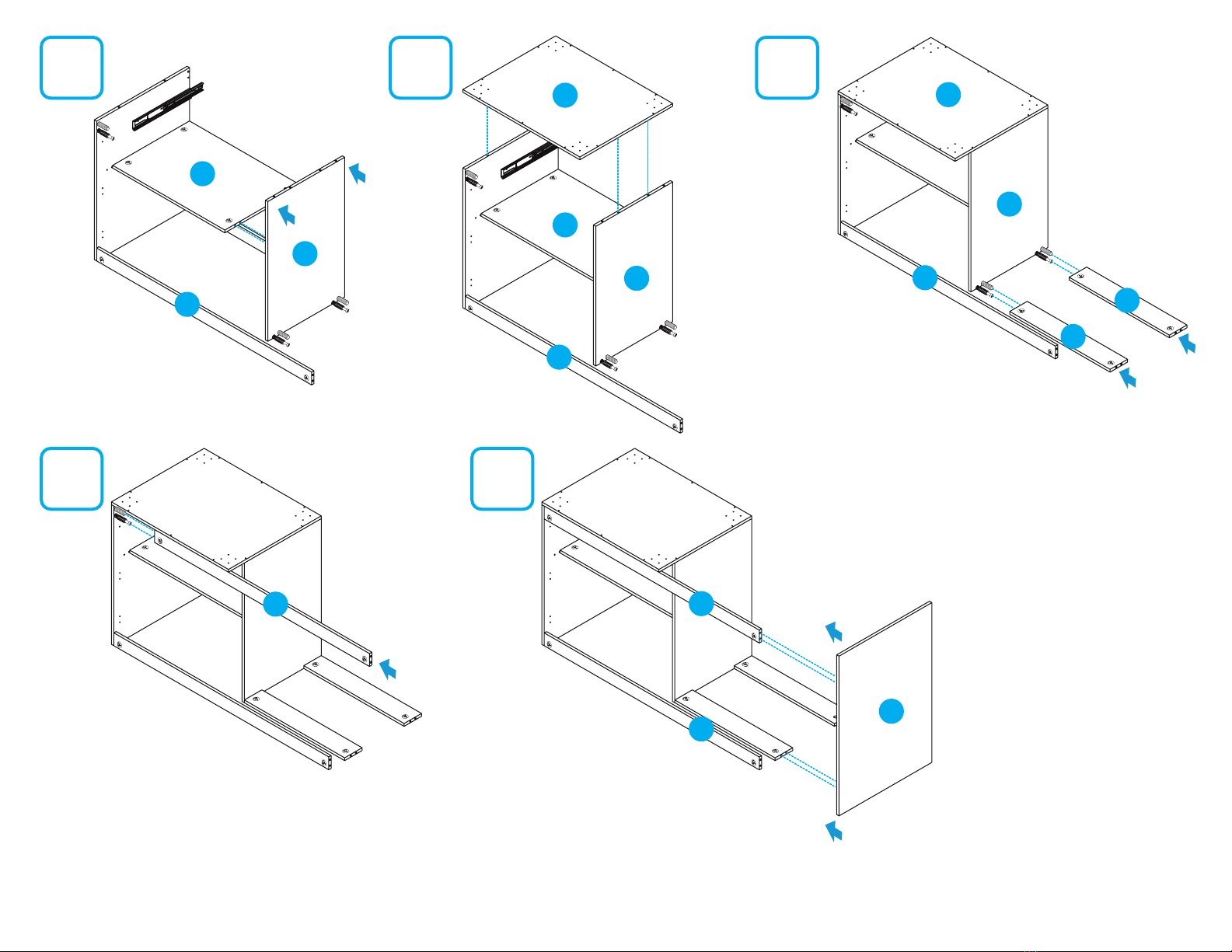

Ensamble cajón superior.
Assemble upper drawer.
NOTA: El riel parte 2
se fija en los laterales del
mueble Ky L.
Note: Slide part 2is
assembled on the sides of
part K and L.

12 13
14 15
PP
O
O
N
O
N
N
B
D
D
C
C
D
C
D
C
D
C
D
C
BB
B B B

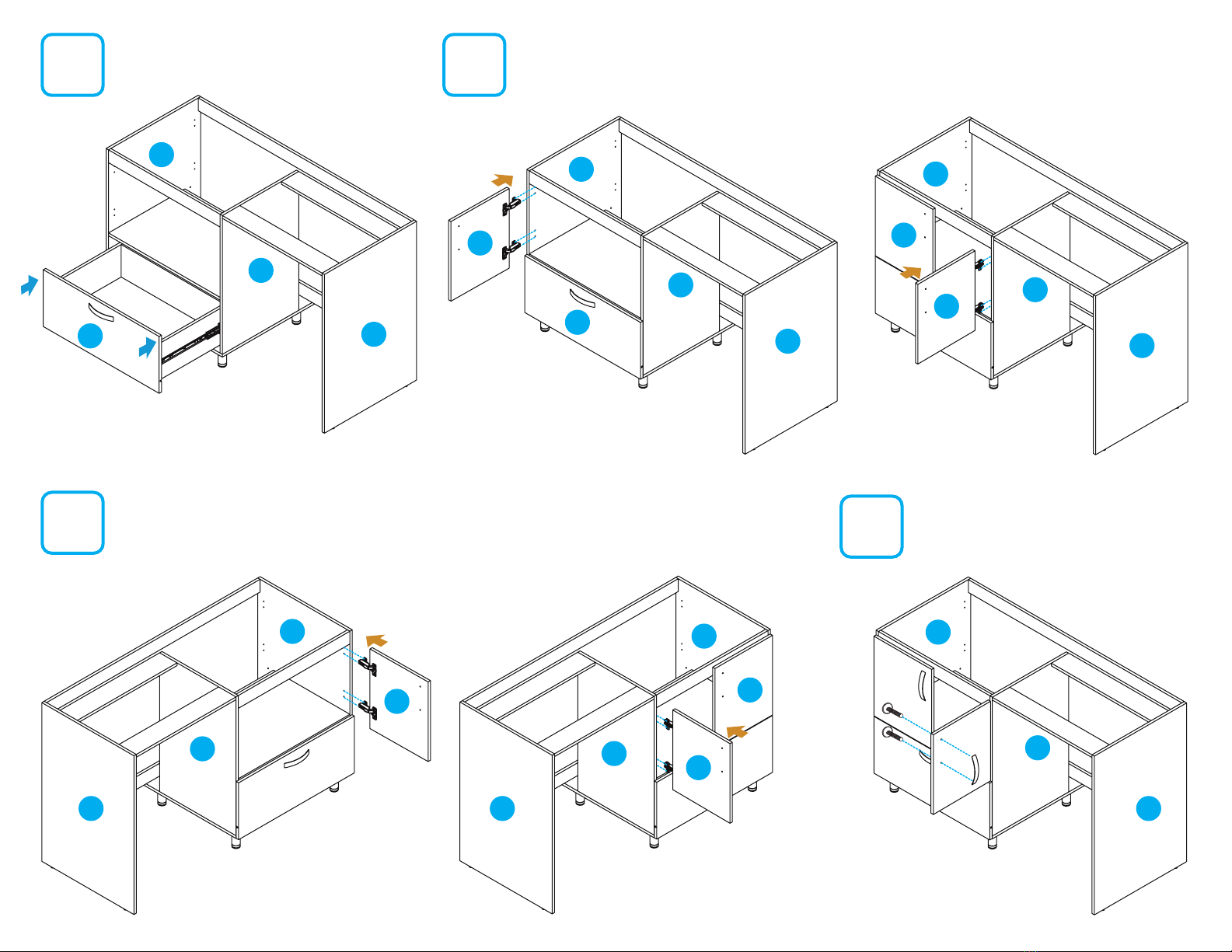

Instalación de las puertas mueble
Izquierdo.
Installing the left cabinet doors.
Instalación de las puertas mueble
derecho.
Installing the right cabinet doors.
Instale las manijas en las puertas.
Install door handles.
Introduzca el cajón.
Enter the drawer.

Mueble derecho
Right cabinet
Mueble izquierdo
Left cabinet
Piso
Floor
Pared
Wall
Pared
Wall
Piso
Floor
16
x6
x6
IMPORTANTE:
Identifique hacia qué dirección va el lavarropas antes de ajustarlo a la pared.
IMPORTANT:
Identify which way the laundry sink go before attaching it to the wall.

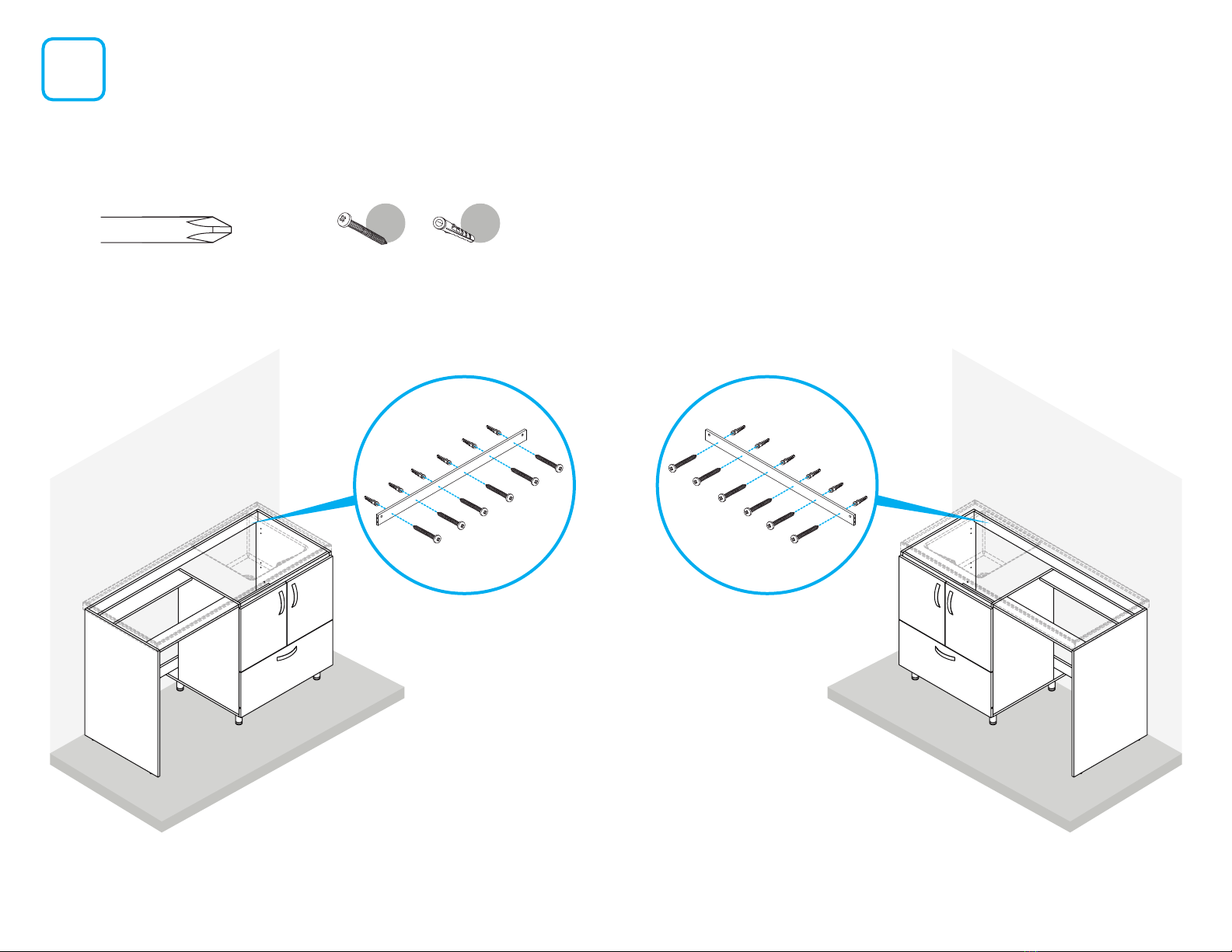

Para fijar el mueble: Perfore la pared a la altura indicada en las perforaciones ubicadas en el refuerzo trasero del mueble con ayuda de una
broca para pared (tungsteno) 3/8”, descargue el mueble, luego introduzca los chazos plásticos, monte el mueble nuevamente y asegúrelo con
tornillos chazos.
To secure the cabinet: drill the wall at the indicated height of the perforations with the help of a 3/8" wall bit (tungsten), then insert the plastic slab and
secure the furniture with screws.
Tornillos chazo 2”
Ramplug screws 2”
Chazos 2”
Ramplug 2”
Herramientas
Tools
Herrajes
Fittings
Destornillador de estrella
Star screwdriver

17
Mueble
Cabinet
Piso
Floor
Pared
Wall
IMPORTANTE:
Tenga en cuenta que las paredes
deben ser sólidas, de cemento / ladrillo.
Si va a instalar el mueble sobre paredes
de Drywall (paredes secas), debe
utilizar chazos y tornillo de expansión
metálico especial para drywall.
IMPORTANT:
note that the walls must be solid, cement / brick.
In case of drywall instalation, change the
ramplug for a drywall metallic Spring
Toggle.
Al terminar de armar desprenda los
adhesivos (en caso de que queden
residuos de pegante, limpie la superficie
con alcohol).
When you finish assembling, remove the adhesives
(in case there is glue residue, clean the surface
with alcohol).
Nivelación de puertas.
Door leveling.
C. Ajuste de profundidad: le permite llevar las puertas hacia dentro o
hacia afuera, aflojando el tornillo de la bisagra, como lo muestra el detalle.
C. Depth adjustment: allows you to move the doors in or out, loosening the hinge
screw as shown in detail.
Ajuste de altura
Height adjustment Ajuste de profundidad
Depth adjustment
B. Nivelar: Para nivelar las puertas cuadrándolas al nivel deseado, afloje
el tornillo de la bisagra, como lo muestra el detalle. Cuando esté en el lugar
indicado, asegure los tornillos bisagra.
B. Level: To level the doors, to meet the desired level, loosen the hinge screw, as shown
in detail. When in the right place, secure the hinge screws.

Mueble derecho
Right cabinet
Mueble izquierdo
Left cabinet
Care and maintenance for cabinet
4. Cuidados y mantenimiento
Care and maintenance
Cuidados y mantenimiento para los
muebles
• Para limpiar el mueble use un trapo seco o humedézcalo en agua y
detergente suave, elimine el exceso de agua.
• No pinte ni barnice el mueble.
• No exponga el mueble a la intemperie.
• Evite arrastrarlo, puede ocasionar daños en la estructura.
• Por seguridad, evite que los menores jueguen con el mueble.
• No exponga el mueble a funciones diferentes para lo que fueron diseñados.
Ejemplo: sentarse en el mueble.
• To clean the cabinet, use a dry cloth or moisten it in water and mild detergent.
• Do not paint or varnish the furniture.
• Do not expose the furniture to the out side.
• Avoid dragging it, it can cause damage to the structure.
• For safety, avoid children playing with the furniture.
• Do not expose the furniture to different functions for which they were not designed.
Example: sit on the furniture.
si necesita ayuda comuníquese con su asesor comercial firplak
if you need help, contact your business advisor firplak
D. Ajuste lateral: le permite llevar las puertas hacia la derecha o la izqui-
erda, nivelándola con los laterales aflojando o aparentando el tornillo de
la bisagra como lo muestra el detalle.
D. Side adjustment: Allows you to move the doors to the right or left, leveling with the
sides loosening or tightening the hinge screw as shown by the detail.
Ajuste lateral
Side adjustment
Mueble armado completamente
Fully assembled cabinet
