FIT BIKE Ride 2 User manual

Nederlands
Hometrainer FIT BIKE Ride 2
Handleiding Hometrainer Fit Bike Ride 2

#
$
E
'
SADDLE TUBE
*
(
SADDLE
HANDLE BAR
)
,
COMPUTER
PEDAL
J1 PEDAL (L)
J2 PEDAL (R)
MAIN FRAME FRONT STABILIZER
REAR STABILIZER
/
0
Tools
N1 SCREW N2 NUT N3 WASHER N6 SPRING N7 WASHER
.CLIP
N5 BUSH
E TYPE KNOB
N4 SCREW
&CENTRAL TUBE
Handleiding Hometrainer Fit Bike Ride 2

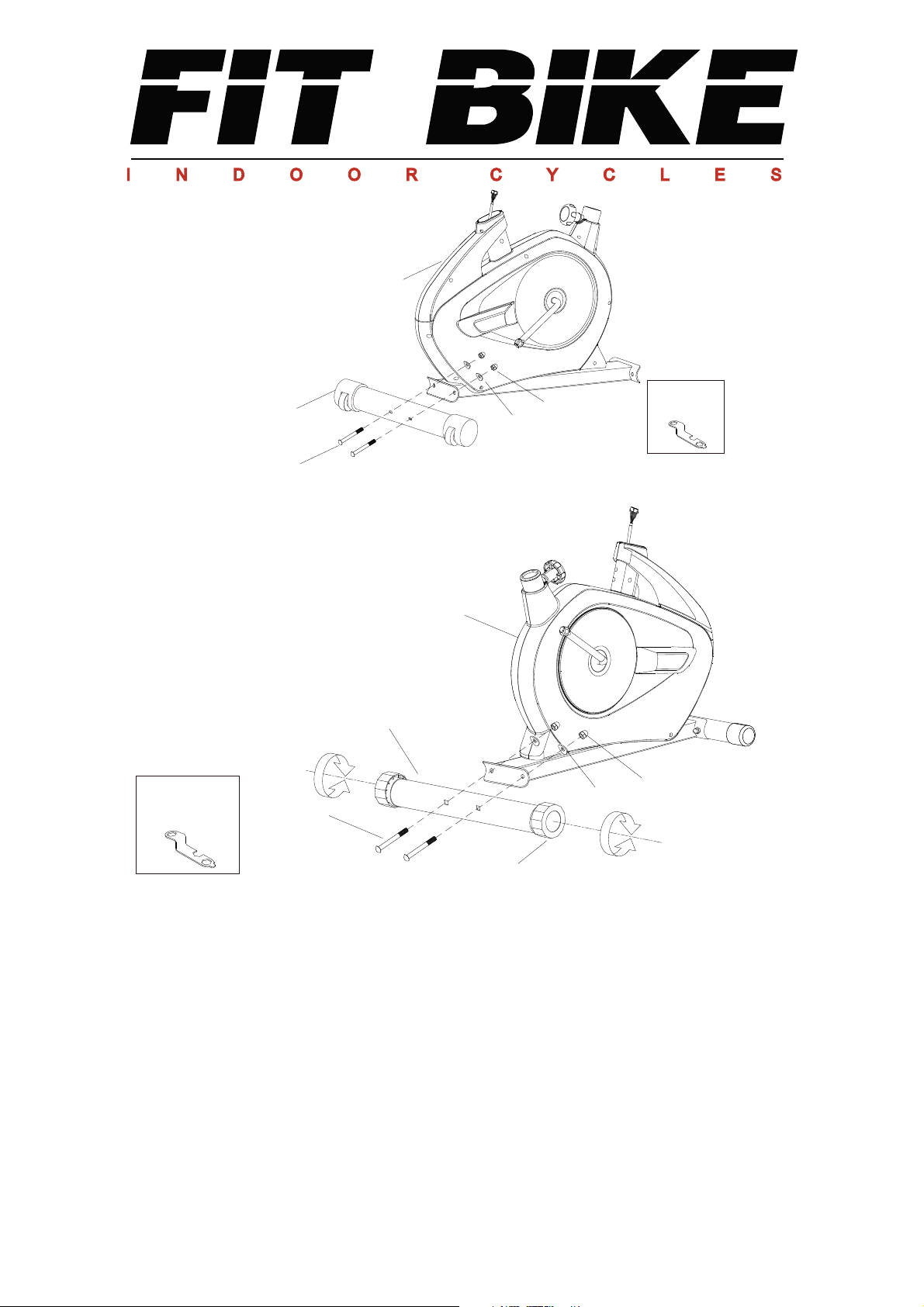

Monteren van voorste/achterste stabilisator.
Bevestig de voorste stabilisator met het hoofdframe door middel van de bouten (N1),
ringen (N3) en moeren (N2).
Bevestig de achterste stabilisator met hoofdframe door middel van de bouten (N1),
ringen (N3) en moeren (N2).
Nadat u klaar bent met de montage en de hometrainer staat niet stabiel,kunt u de
hometrainer waterpas zetten door middel van C1 te draaien.
USE TOOL
A
N1
N2
N3
B
C
A
N1
N2
N3
USE TOOL
C1
Handleiding Hometrainer Fit Bike Ride 2

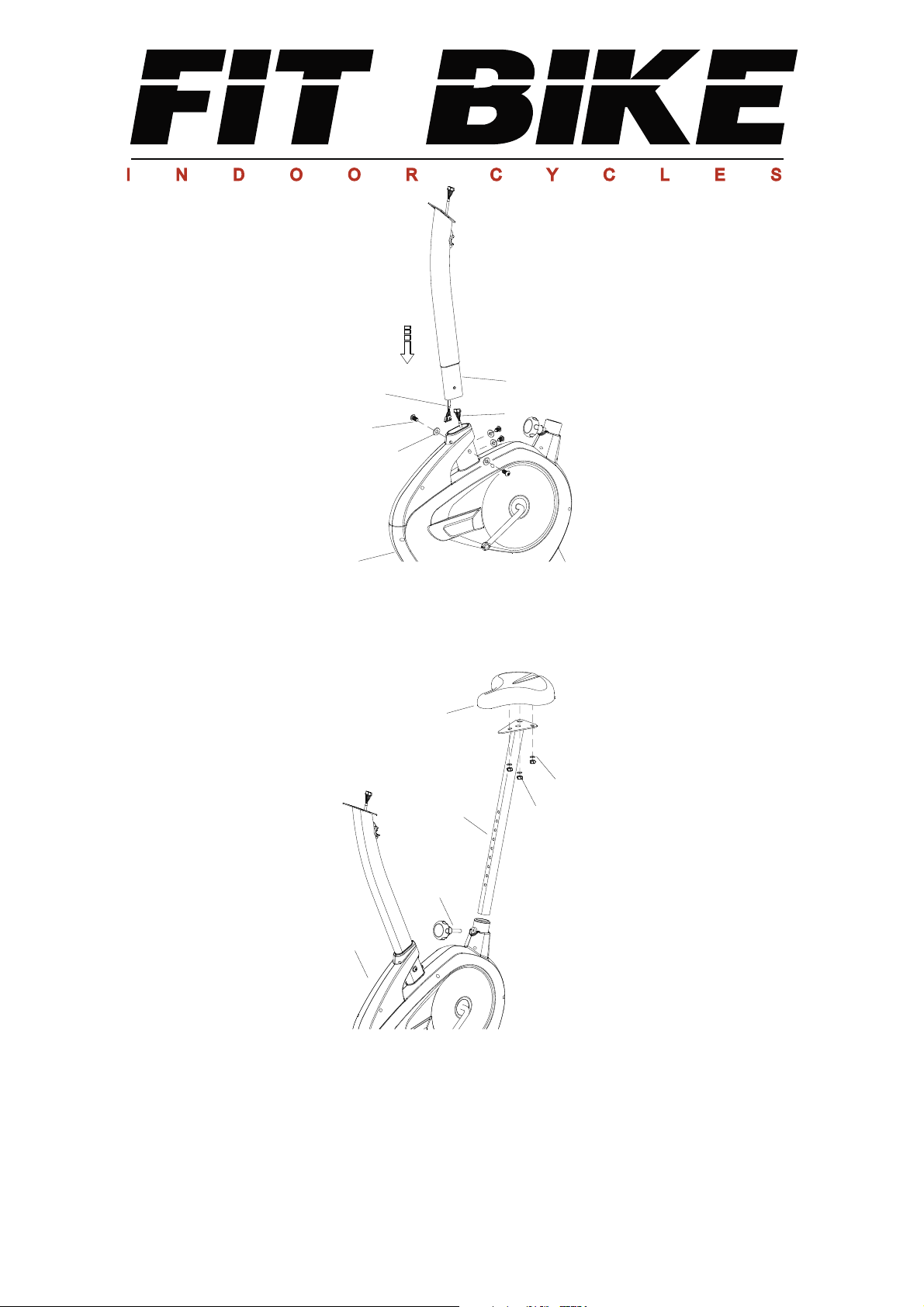

Stap1. Haal de bouten (A2), ringen (A3) uit de centrale buis.
Stap 2. Verbind de sensorkabel (A9) de Computerkabel goed met elkaar.
Stap 3. Verbind de ondersteuningsbuis (D) met het hoofdframe door middel van de
bouten (A2) en ringen (A3).
Stap1. Draai de knop (A5) los en blijf er aan trekken. Plaats vervolgens de zadel
steunbuis (E) in het hoofdframe (A). Draai de knop (A5) weer vast als de zadel
steunbuis is gemonteerd. Let op: zorg ervoor dat de knop in 1 van de gaten zit.
Stap 2. Bevestig het zadel (H1) met de moer en ring (H1,H2).
D
A3
A2
A
A7
A9
A5
A
E
H
H1
H2
Handleiding Hometrainer Fit Bike Ride 2

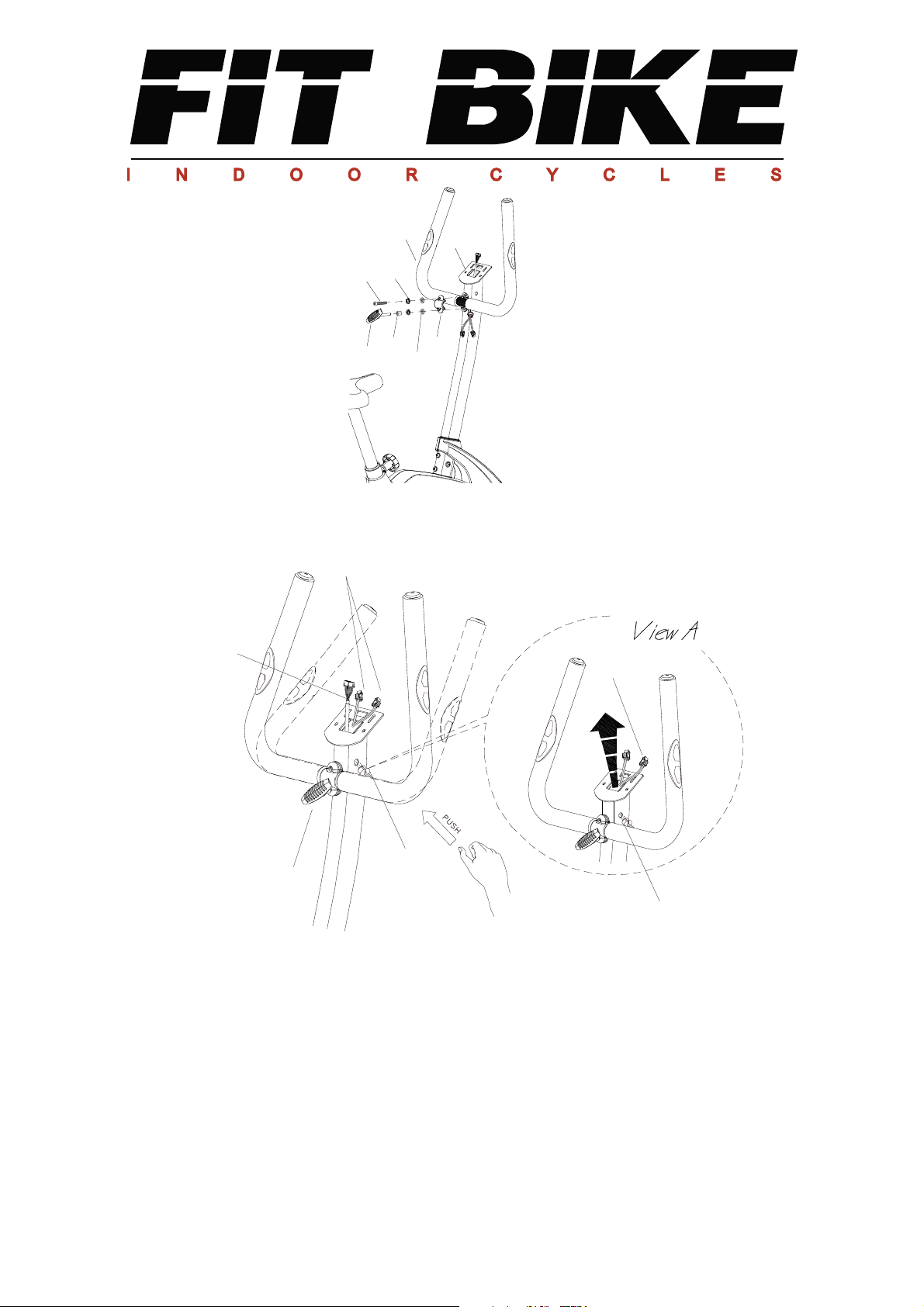

Plaats het stuur (F) in het stuur huisvesting van de centrale buis (D) en zet deze vast
met de bouten ( N5) en ringen (N6, N7), door de clip .Zet het vast met de ringen
(N6,N7) en huls (N5). Draai dit dan goed vast met de T-knop (L) .
Schuif de senor draden (A6) door de opening van de buis ( zie View A). Bevestig
vervolgens de rubberen dop (A8), om bewegen te voorkomen.
Door de T-knop naar links te draaien kunt u het stuur in de voor u juiste positie zetten.
Na het instellen van het stuur dient u de T-knop weer goed vast te draaien.
FD
M
N7
N6
N5
N4
L
A6
A7 A6
A8
A8
L
Handleiding Hometrainer Fit Bike Ride 2

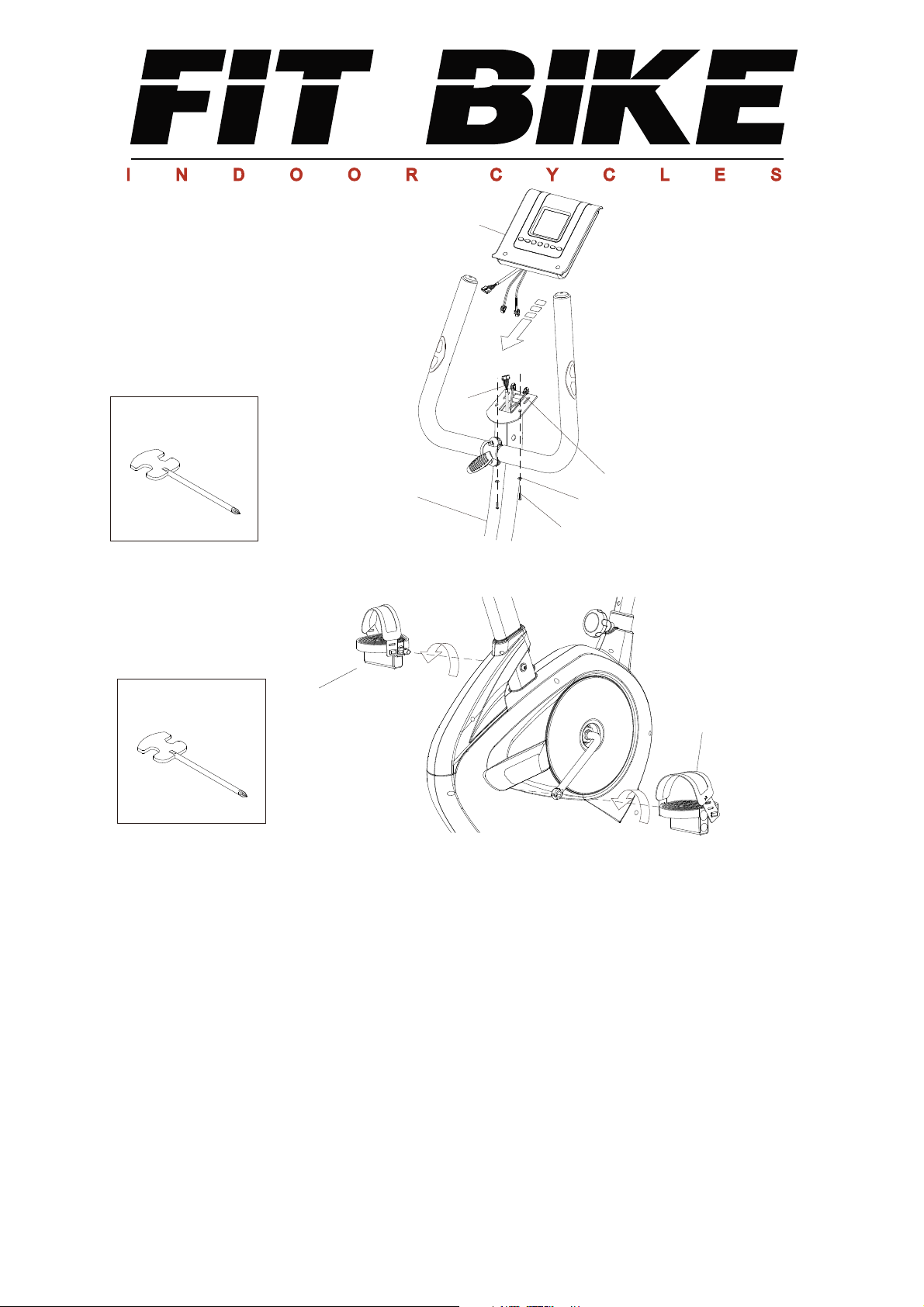

Sluit de sensor kabel (A6,A7) met de computer (G). Bevestig daarna de computer op
de centrale buis door middel van schroef (G1) en de ring (G2).
Stap1. Monteer het linkerpedaal door deze tegen de klok in vast te draaien op het
cranckstel.
Stap2. Monteer het rechterpedaal door deze met de klok mee vast te draaien op het
cranckstel.
Hert opbouwen van de hometrainer is nu compleet.
A6
A7
G1
D
G
G2
USE TOOL
J1
J2
USE TOOL
Handleiding Hometrainer Fit Bike Ride 2

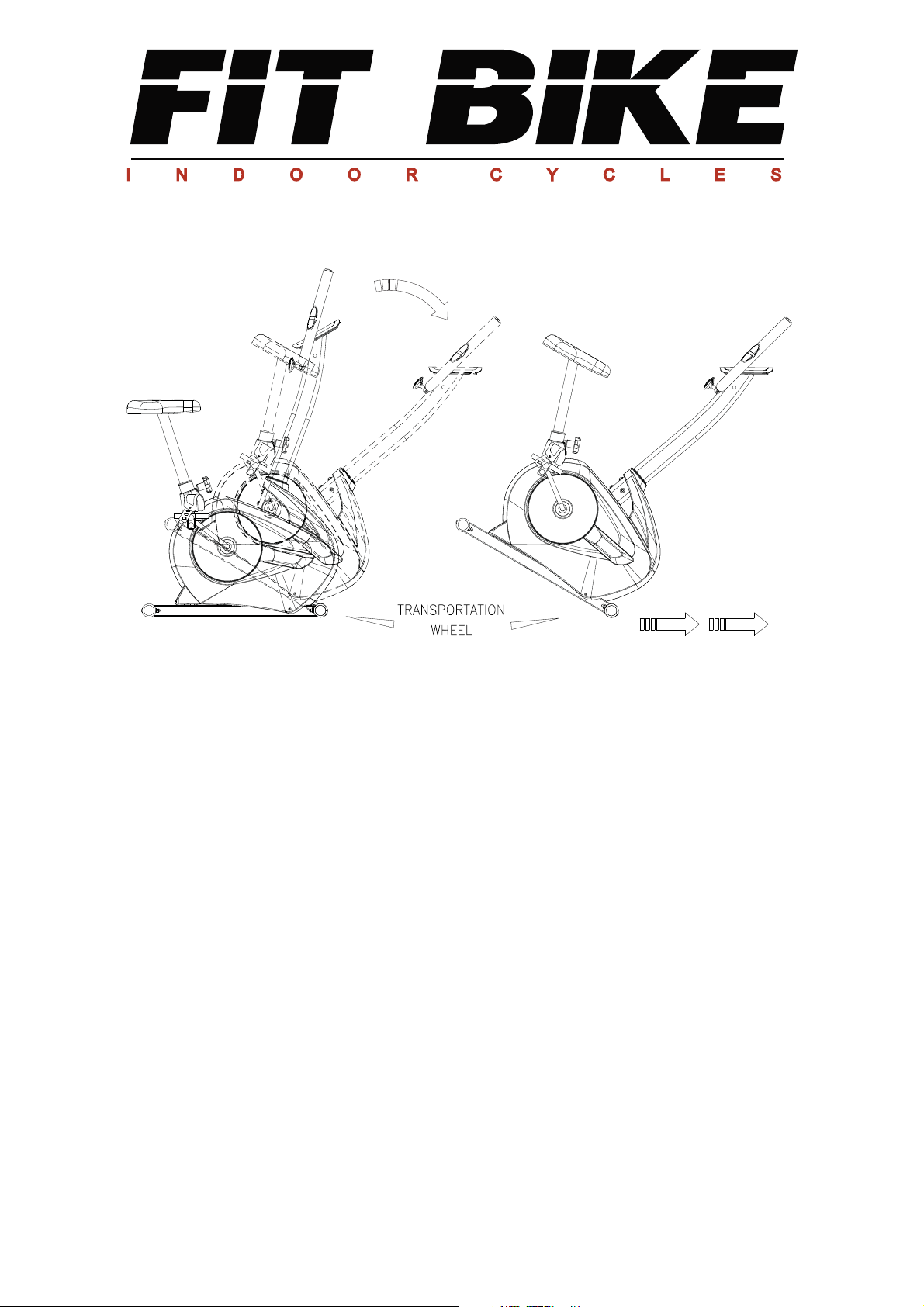

Het verzetten van de hometrainer.
Stap 1. Pak het stuur vast en trek de hometrainer naar onder.
Stap 2. U kunt nu de hometrainer verzetten door deze te verrijden.
Handleiding Hometrainer Fit Bike Ride 2

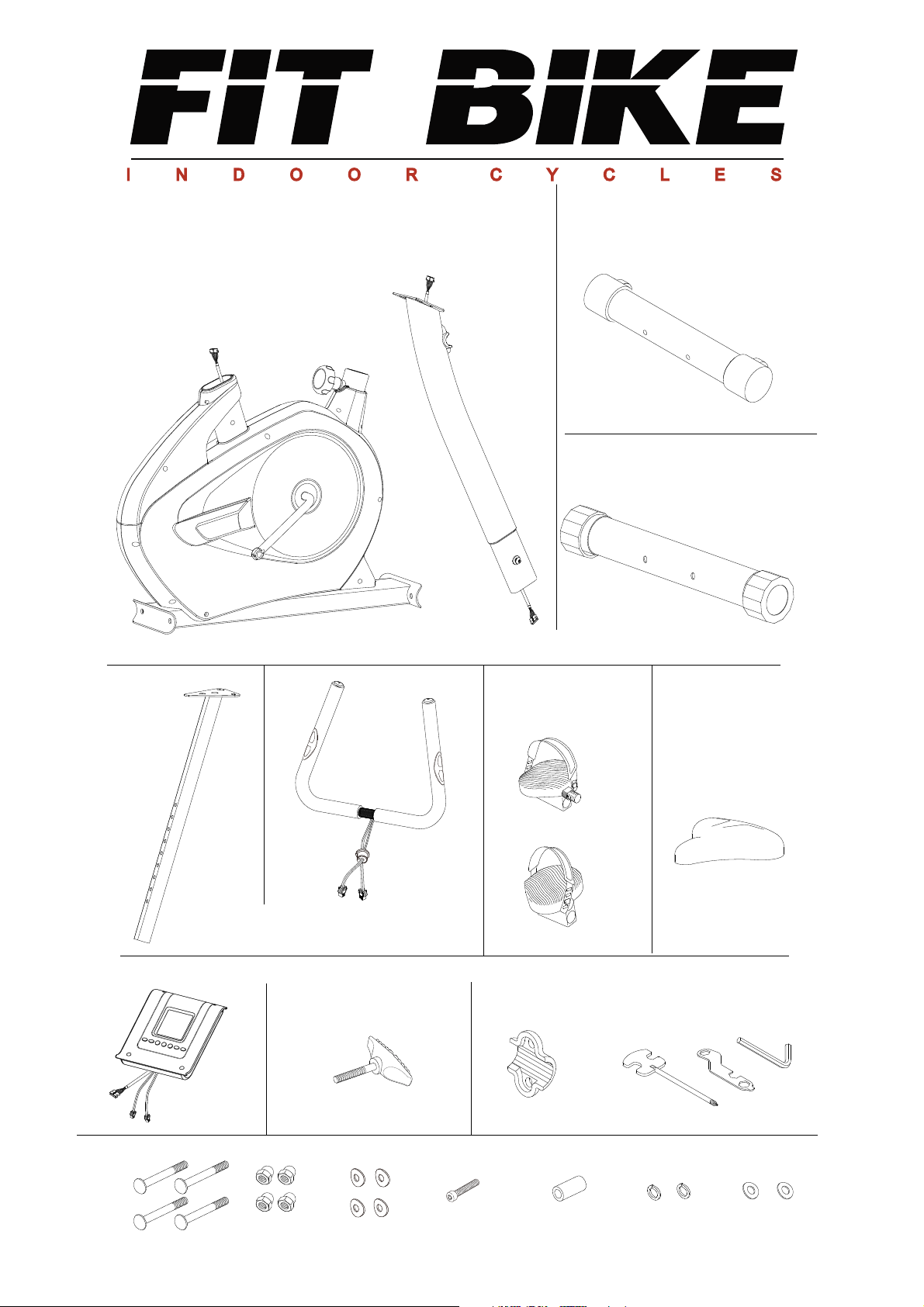

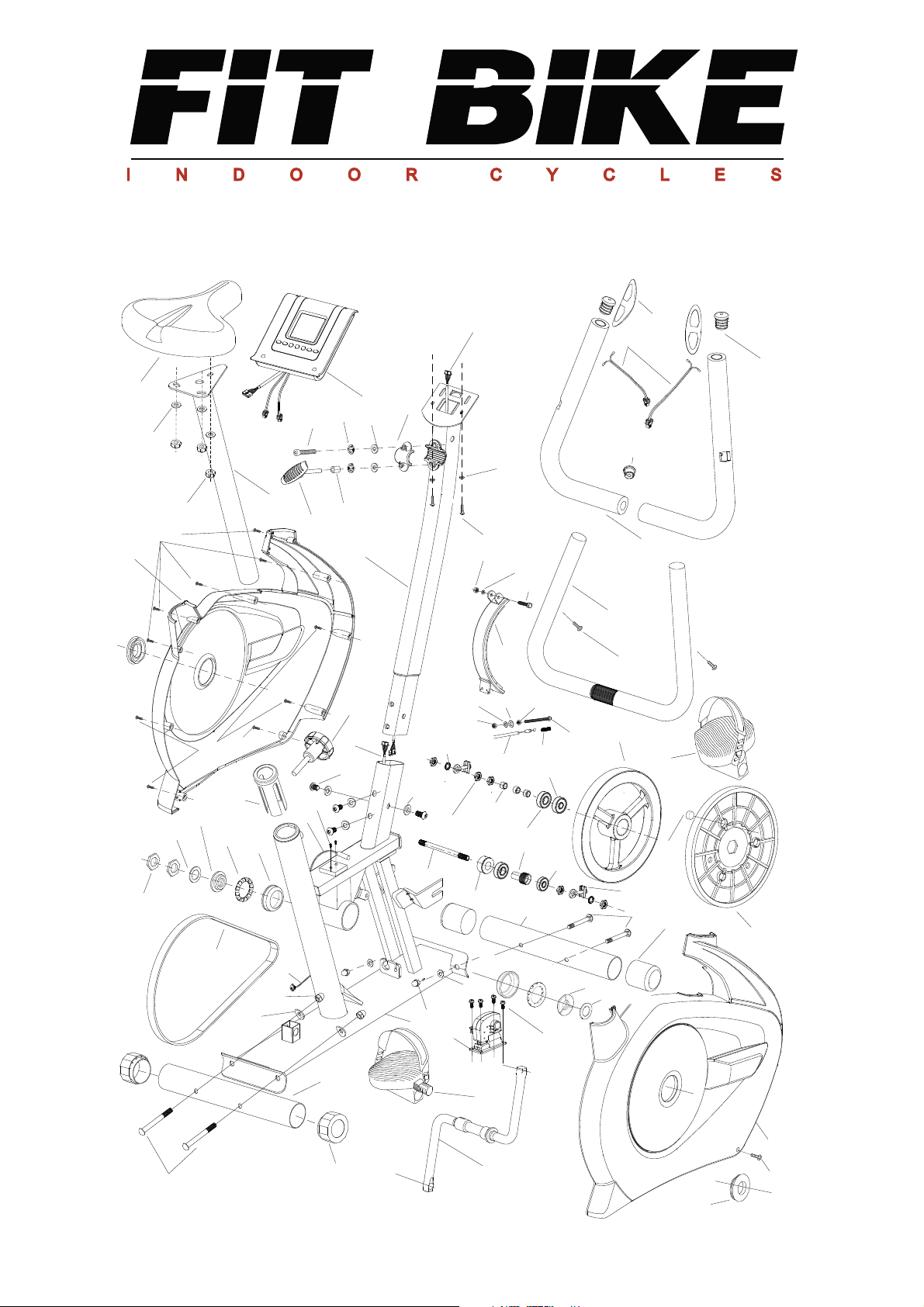

Opengemaakte tekening.
- 7 -
A
B
C
D
E
F
G
H
J1
J2
L
M
N1
N2
N3
N1
N2
N3
N4
N5
N6 N7
A2
A3
H1
H2
A5
A7 A6
A8
G1
F1
F2
F3
F4
G2
C1
B1
A9
A10
A11
A24
A25
A26
A27
A28
A29
A30
A31
A32
A38
A39
A40
A41
A12
A29-1A30-1
A12-1
A12-2
A12-3
A12-4
A12-5
A12-6
A12-9
A12-8
A12-10 A12-7
A42A43
A43
A44
A45
A46
A47
A15
A19
A20
A21
A4 A16
A22
A23
A31-1 A31-3
A31-2
Handleiding Hometrainer Fit Bike Ride 2

őİŏġ ġġġġġġŅņŔńœŊőŕŊŐŏġ ġŒ炶ŕŚġ őİŏġ ġġġġġġŅņŔńœŊőŕŊŐŏġ ġŒ炶ŕŚġ
łġ
łĵı
ġIJŎłŊŏġŇœłŎņ ġ
ġ ōņŇŕġńʼnłŊŏġńŐŗņœġ IJġ
łijġ
łĵIJ
ġĵŔńœņŘ ġ
Ķġ
ġ
Ń
ġĵŘłŔʼnņœġġĴł
ŇœŐŏŕġŔŕłŃŊōŊśņġ IJġ
ġIJŕņŏŔŊŐŏġńłŃōņġġĵł
ŃIJġ ġ ņŏŅġńłő ijġ
łĶ ġIJŌŏŐŃġ
ġ œņłœġŔŕłŃŊōŊśņœġ
łķ ġ
ń
ġijŔņŏŔŐœġŘŊœņġ
IJġ
łĸ ġ
ńIJ
ġIJġ
ġ ņŏŅġńłőġ ijġ
łĹ ġ
Ņ
ġIJņŏŅġńłőġ
ġ ńņŏŕœłōġŕŖŃņ IJġ
łĺ ġIJġ
ņġ IJġ
ġijġġġġŔńœņŘġIJıł
Ňġ
IJġ
łIJIJ ġ
ŇIJ
ġIJőōłŔŕŊńġőŊőņġ
ijġ
łIJij ġŇōŚŘʼnņņōġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġġIJġ
Ňijġ ijġ
ġġ
ŇĴġ ijġ
ġ
Ňĵ
ġġ
ijġ
łIJĶ
ġ
ň
ġ
IJġňŏŊŔŖŐʼnŎłňŏņŕŊń
ġ
IJġ
łIJķ
ġ
ňIJ
IJŔőœŊŏňġ
ġ ŔņłŕġőŐŔŕġ
ijġ
ġ
ijŘłŔʼnņœ
ġġ
ňij
ġ
ġ
IJ
ġġ
ʼn
ġġ
łIJĺ
ġ
ʼnIJ
ġ
IJŔńœņŘ
ġ
Ĵġ
łijı
ġ
ijŘłŔʼnņœ
ġ
ņŏŅġńłőġ
Ĵġ
łijIJ
ġ
IJŏŖŕ
ġ
ʼnłŏŅōņġŃłœġ
łijij
ġġ
IJ
ġġġġ
ŔńœņŘ
ġ
łijĴ
ġ
IJ
ġ
ʼnłŏŅġőŖōŔņġ
łijĵ
ġ
IJ
ŅœŊŗŊŏňġőŖōōŚ
ġ
łijĶ
ġ
IJ
ńœłŏŌġłřōņ
ġ
łijķ
ō
ġ
IJŎłňŏņŕŊń
ġ
ŔńœņŘġ
IJġ
łijĸ
ġ
Ŏ
ġ
ij
ġġ
ġ ńŊōő IJġ
łijĹ
ġ
ŏIJ
ġ
ij
ġġġġ
ġŔńœņŘ ĵġ
łijĺ
ŏij
ġ
IJ
ġ
ġŏŖŕ ĵġ
łĴı
ŏĴ
ġ
IJŘłŔʼnņœ
ġ
ġ ŘłŔʼnņœ ĵġ
łĴIJ
ŏĵ
ġ
ij
ġ
ŕŖŏ
łĴIJ ijŏ
ġ
ġŔńœņŘġ IJġ
łĴij
ġ
ŏĶ
ġ
Ńņōŕ
ġ
ńŐŎőŖŕņœġ
IJġ
ŏķ
ġġ
ŔłŅŅōņġ
ijġ
ġ
ŏĸ
ġġ
ŏŖŕġ
ijġ
ġġġ
ŘłŔʼnņœġ
ġ
IJŋ
ġġ
ġ őņŅłōĩōĪġ IJġ
ġ
ijŋ
ġġ
ġ őņŅłōĩœĪġ IJġ
łĴĹ
ġġ
ijőŗńġœŊŏň
ġ
łĴĺ
ġġ
IJœŊňʼnŕġńʼnłŊŏġńŐŗņœ
ġ
ġ ŔńœņŘġ
ŔņŏŔŐœġŘŊœņ
ŔņŏŔŐœġŘŊœņ
ŘłŔʼnņœ
ġňŏŊŔŖŐʼnġňŏŊœłņŃ
ġňŏŊœłņŃ
ġňŏŊŔŖŐʼnġňŏŊœłņŃ
ŔńœņŘġ
ŇŐłŎňœŊőġ
ʼnij
ġ ņġŕŚőņġŌŏŐŃġ
ġ ŃŖŔʼnġ
ġ ŔőœŊŏň
ġ ŘłŔʼnņœġ
łijĺĮIJ
łĴıĮIJ
ġňŏŊŔŖŐʼnġňŏŊœłņŃ
ŘłŔʼnņœ
IJ
IJ
łIJijĮIJ ġňŏŊœłņŃ ij
łIJijĮij ġňŏŊœłņŃ IJ
łIJijĮĴ ŃŖŔʼn Ĵ
łIJijĮĵ ŏŖŕ Ķ
łIJijĮĶ ŘłŔʼnņœ ij
łIJijĮķ łŅŋŖŔŕġŔńœņŘ ij
łIJijĮĸ ġňŏŊœłņŃ IJ
łIJijĮĹ
łIJijĮĺ
łIJijĮIJı
ŐŏņġŘłŚġŃņłœŊŏň
IJ
ġ
őŖōōŚ
łřōņ
IJ
IJ
łĵij
łĵĴ
ġ ŔńœņŘġ
ġ ŔńœņŘġ
ĵġ
ijġ
IJ
łĵĵ
łĵĶ
łĵķ
łĵĸ
ġġŔņŏŔŐœġ IJġ
ġġŅńġŘŊœņġ IJġ
ġ ŔńœņŘġ
ġ ŎŐŕŐœġ
ĵġ
IJġ
łĴIJĮIJ
łĴIJĮij
ŘłŔʼnņœ
ŏŖŕ
IJ
IJ
łĴIJĮĴ ŏŖŕ IJ
Onderdelenlijst.
Handleiding Hometrainer Fit Bike Ride 2

Mode/Enter: In de stop modus, kunt u alle gevens invoeren voor de programma’s.
Reset: In de stop modus, druk op deze toets en u gaat teug naar het hoofdmenu.
Start/Stop: Om de training te beginnen of te stoppen.
Recovery: Om de recovery tets te starten.
Up: Om programma te kiezen en weerstand te verhogen.
Down: Om programma te kiezen en weerstand te verlagen.
Body Fat: Om Body Fat meeting te starten.
Display Trainings Data:
Time: Display bereik 0:00 ~ 99:99 ; Instelling bereik 0:00 ~ 99:00
Distance: Display bereik 0.00 ~ 99.99 ; Insteling bereik 0.00 ~ 99.00 KM
Calories: Display bereik 0 ~ 9999 ; Instelling bereik 0.00 ~ 9990
Pulse: Display bereik P-30 ~ 230 ; Instelling bereik 0-30 ~ 230
Watt: Display bereik 0 ~ 999; Instelling bereik 10 ~ 350
Speed: 0 ~ 99.9 KM
RPM: 0 ~ 999
Gebruiksaanwijzing.

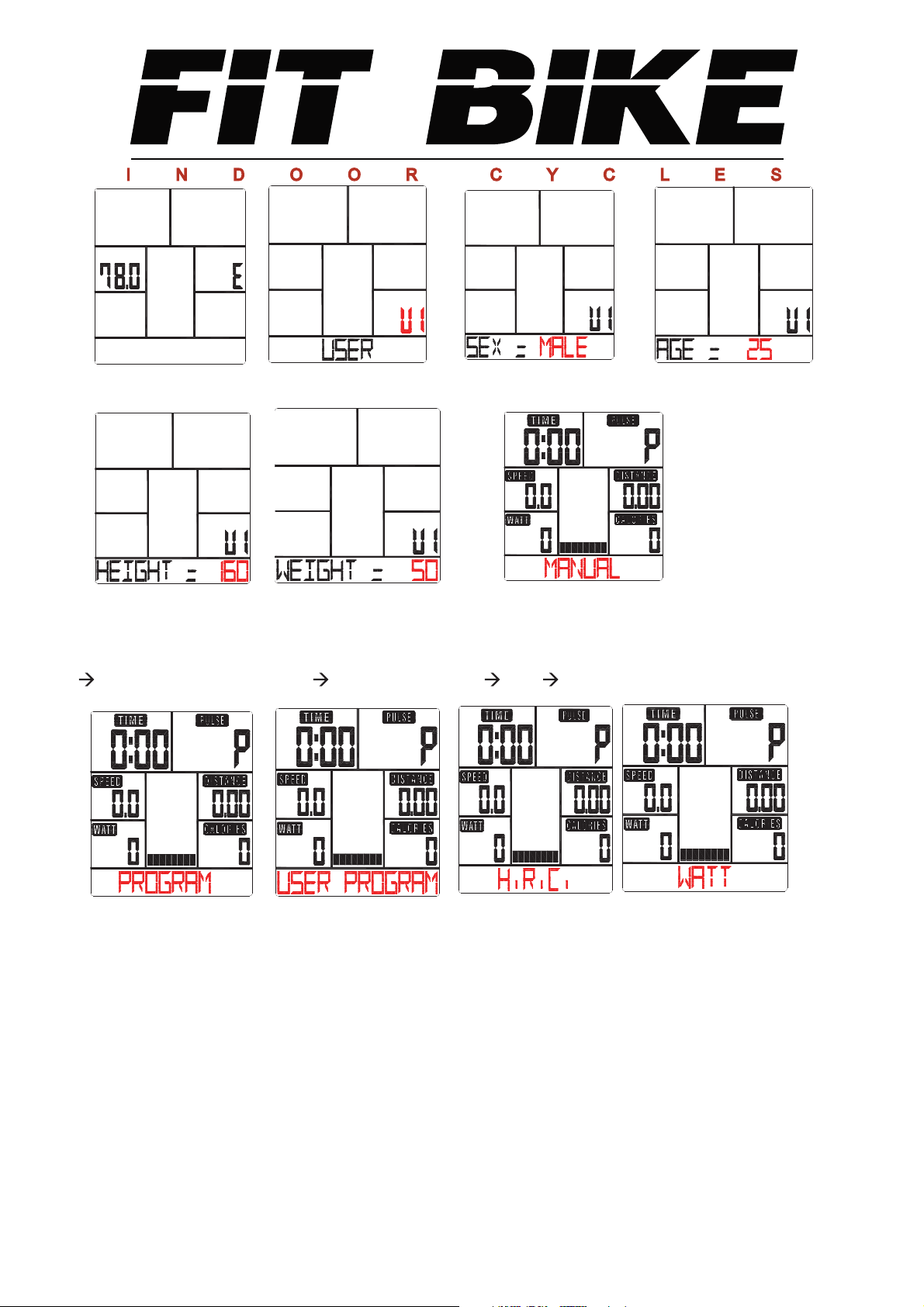

1. Steek de stekker in het stopcontact en het display zal aan gaan met een Beep
toon, en alle segmeneten zullen voor 2 seconden aan gaan, en u kunt dan uw
persoonlijke gegevens invoeren (geslacht, leeftijd, lengte en gewicht) voor U1~U4.
(tekening A~F)
2. Na het invoeren van alle gegevens zal het display naar het hoofdmenu
gaan.(tekening G).
Handleiding Hometrainer Fit Bike Ride 2

ġġ ġġ ġġġ ġġġġġġġġġġġ
łġġġġġġġġġġġġġġġġġŃġġġġġġġġġġġġġġġġġġġġńġġġġġġġġġġġġġġġġġġġŅ
E F G
H I J K
3. In het hoofdmenu zal het eerste programma beginnen te knipperen MANUAL, U
kunt op de UP en DOWN toets drukken om te wisselen van MANUAL
PROGRAM (12 profielen) USER PROGRAM HRC WATT.(Tekening H~K)
4. Snelstart en handleiding:
Voordat u begint met trainen in de Manuele modus, kan de gebruiker de gegevens
invoeren van TIME, DISTANCE, CALORIES en PULSE doel.
Na het inschakelen, kan de gebruiker gelijk op START/STOP toets drukken om
gelijk te beginnen in MANUAL zonder gegevens invoer.
De weestand kan aangepast worden door op UP en DOWN te drukken.
5. Programma烉
Voordat u begint met trainen in het Program modus, kan de gebruiker de TIME
instellen.
Druk op UP en DOWN om een programma te selecteren met 12 profielen en druk
op ENTER/MODE te bevestigen.
De weerstand kan tijdens de training worden aangepast door UP of DOWN.
Handleiding Hometrainer Fit Bike Ride 2

6. H.R.C.烉
Voordat u begint met trainen, zal de computer uw leeftijd (AGE) vragen om de
TARGET hartslag te bereken. U mag op UP en DOWN drukken om de hartslag
doel te wijzigen van 30 to 230.
7. Gebruikers programma烉
De gebruiker mag op UP, DOWN drukken, en dan op MODE om een eigen
programma te maken. (van kolom 1 tot kolom 20) Als u voor 2 seconden de Mode
toets indrukt zal het invoeren stoppen.
8. WATT :
De vooringestelde watt waarde 120 knippert in het display in de WATT modus. U
kunt de waarde veranderen door op UP, DOWN te drukken. U kunt een waarde
invoeren van 10 to 350. Druk op MODE om dit te bevestigen.
9. RECOVERY :
Na een tijd te hebben getraind, houd u de handpulse greep vast, en druk op
“RECOVERY”
Alle funkties zullen stoppen behalve “TIME” Deze zal van 00:60 tot 00:00 aftellen.
Het display vertoont dan een hartslag recovery code van F1 tot F6. F1 is heel goed,
F6 is heel slecht. De gebruiker mag verder trainen om zijn conditie te verbeteren.
(Druk op RECOVERY en het display gaat terug naar het hoofdmenu.)
Let op:
1. Deze hometrainer heeft een adapter met 6V, 0.5mA.
2. Als u de hometrainer 4 minuten niet gebruikt gaat deze naar de slaapmodus, alle
data worden opgeslagen, en weer vertoont als u weer gaat trainen.
3. Als het display mankementen vertoont, verwijder de adapter en sluit deze weer
aan.
Handleiding Hometrainer Fit Bike Ride 2

Englisch
Hometrainer FIT BIKE Ride 2
Handleiding Hometrainer Fit Bike Ride 2

#
$
E
'
SADDLE TUBE
*
(
SADDLE
HANDLE BAR
)
,
COMPUTER
PEDAL
J1 PEDAL (L)
J2 PEDAL (R)
MAIN FRAME FRONT STABILIZER
REAR STABILIZER
/
0
Tools
N1 SCREW N2 NUT N3 WASHER N6 SPRING N7 WASHER
.CLIP
N5 BUSH
E TYPE KNOB
N4 SCREW
&CENTRAL TUBE
Handleiding Hometrainer Fit Bike Ride 2

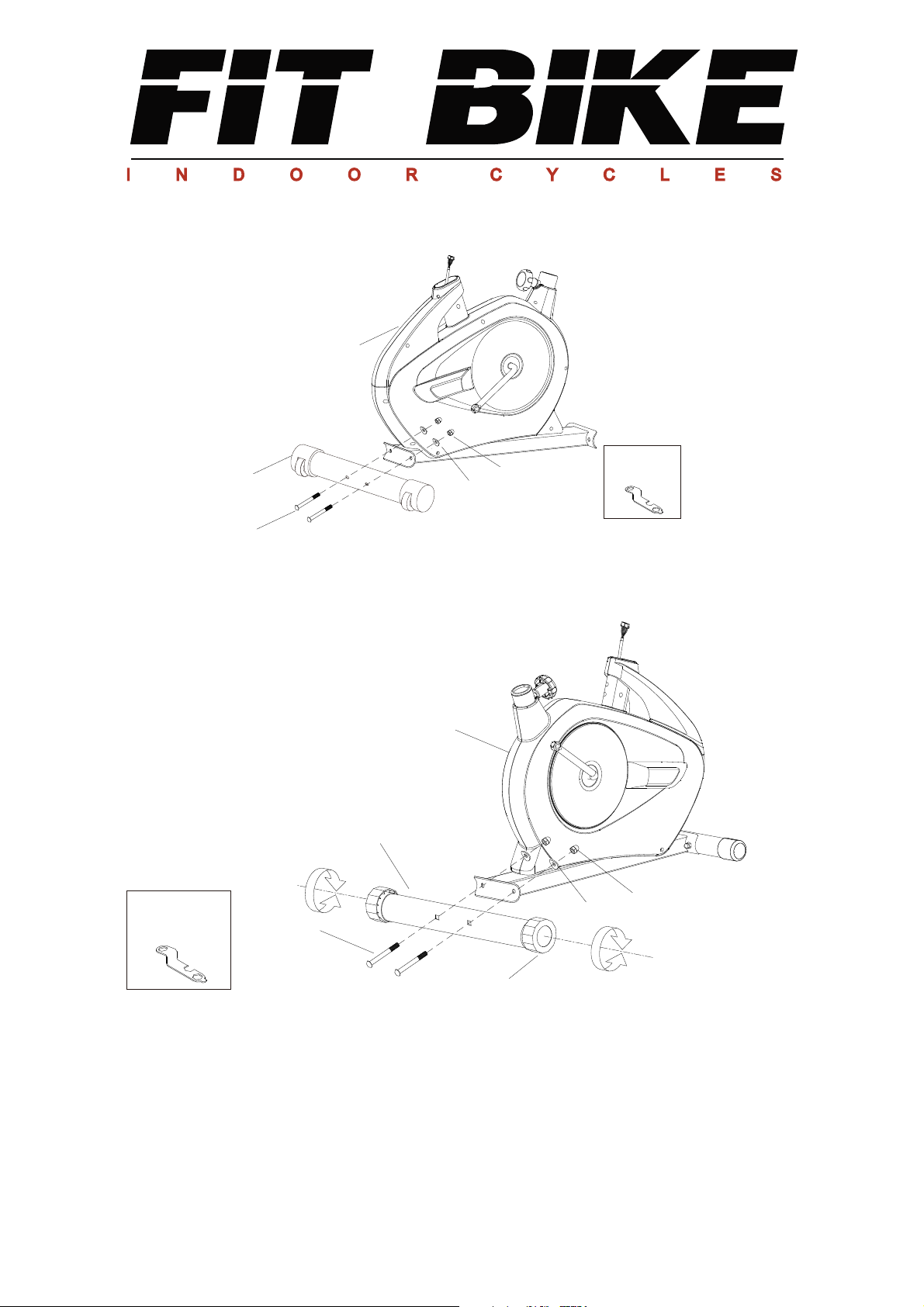

Assembly for front stabilizer.
Fix the front stabilizer(B) with the main frame(A) by bolts(N1), wahers(N3) & nuts(N2)
Assembly for rear stabilizer.
Fix th rear stabilizer(C) with themain frame (A) by bolts(N1), washers(N3) & nuts(N2).
After you finisch assembly (Figure 1 & Figure 2), if themachine can’t be stand stable, you can
use adjusted-end (C1) to adjust the machine.
USE TOOL
A
N1
N2
N3
B
C
A
N1
N2
N3
USE TOOL
C1
Handleiding Hometrainer Fit Bike Ride 2

A5
A
E
H
H1
H2
Assembly for central support tube.
Step 1. Take off the bolt(A2), washer(A3) from the central tube(D) before assembly.
Step 2. Connected well th esensor wire(A9) and computer wire(A7).
Step 3. Assemble support tube(D) with the main frame(A) by bolts(A2) and washers(A3).

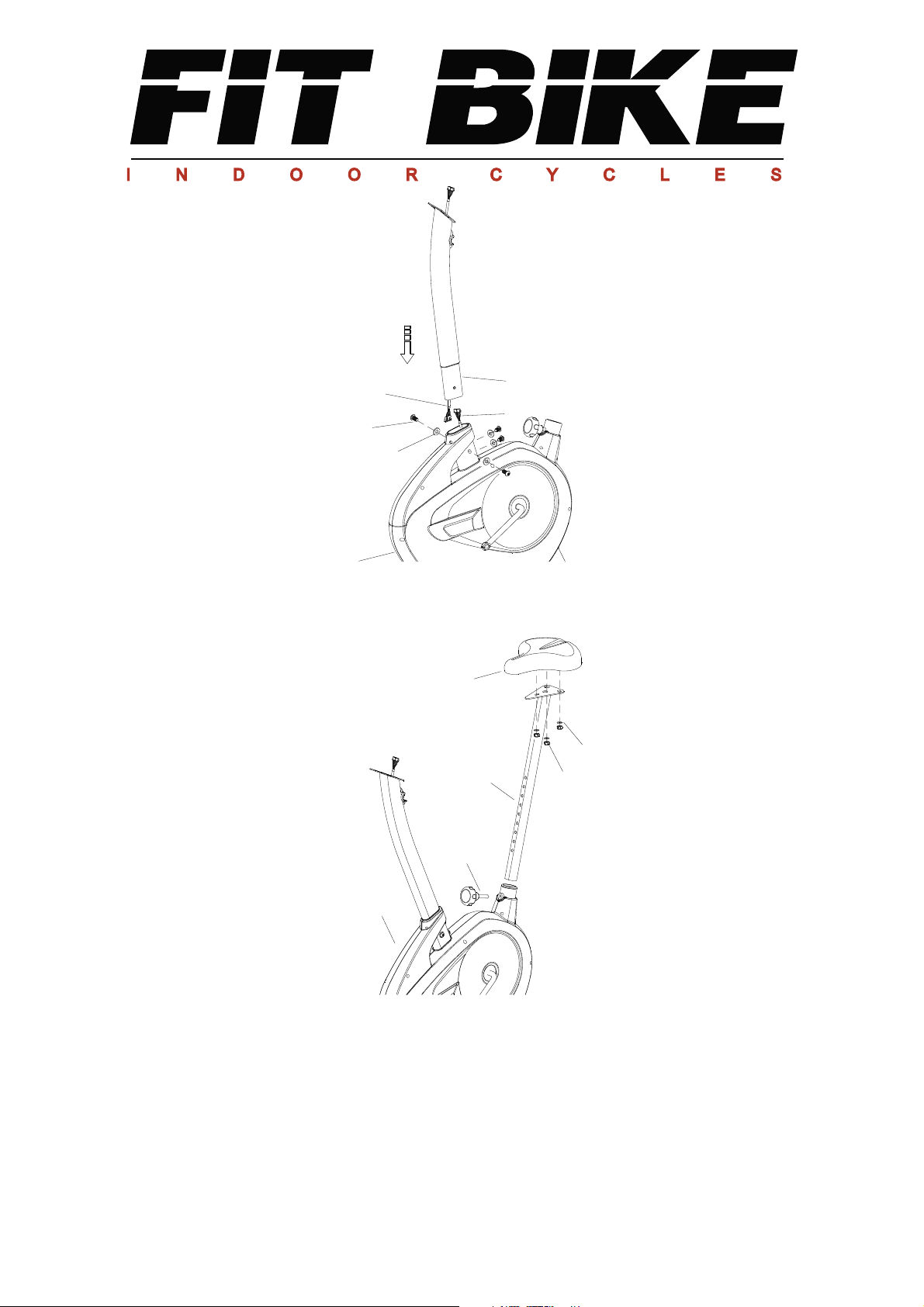

Assembly saddle support tube and saddle.
Step 1. Loosen the knob(A5) and keep on pulling it. Then, insert the saddle support tube(E)
into the main frame(A). Tighten the knob(A5) after the saddle support tube is equipped
appropriately. Attention: Please make sure the knob has been equipped exactly into the
adjusting hole of the saddle support tube(E).
Step 2. Put the saddle(H) on the top of saddle support tube€ and secure it nut, washer(H1,H2).
D
A3
A2
A
A7
A9
Handleiding Hometrainer Fit Bike Ride 2

Assembly the handle bar.
Put the handle bar(F) into the handle bar housing of central tube(D) and secure it by spring
washer, washer(N6,N7) and bolt(N4)trough the clip(M) and secure it by spring washer,
washer(N6,N7) and sleeve(N5). Then position the E type knob(L) into sleeve(N5) by turning
tigtly.
Assembly for the hand pulse sensor and adjusting the handle bar.
Slide the sensor wires(A6) through the computer holde as shown on vieuw A. Then, fix the
sensor bt rubber cap(A8) to avoid movement. Loose the E type knob(L) to the left direction
then you can adjust different position what you need. Attention: Please make sure the knob(L)
is turning tightly to avoid user falling down.
FD
M
N7
N6
N5
N4
L
A6
A7 A6
A8
A8
L
Handleiding Hometrainer Fit Bike Ride 2

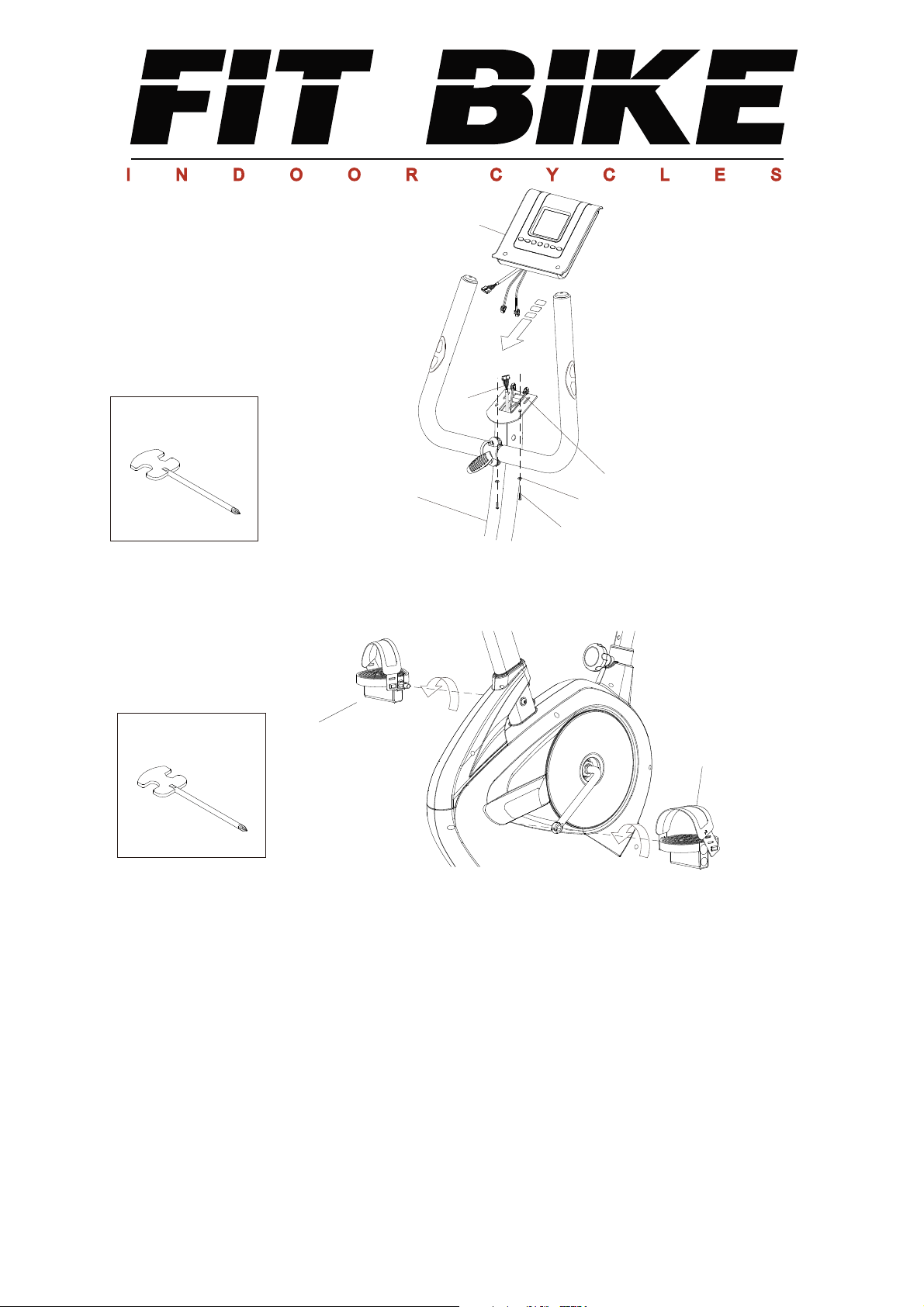

Assambly the computer.
Connect the sensor wire A6,A7 with the computer(G). Then put the computer(G) on to the
computer housing of central tube(D) and secure it by srew(G1) and washer(G2).
Assambly pedal with main frame.
Step 1. Equip the left pedal(J1) with the cranck by anti-clockwise.
Step 2. Equip the right pedal(J2) with the cranck by clockwise direction.
J1
J2
USE TOOL
A6
A7
G1
D
G
G2
USE TOOL
Handleiding Hometrainer Fit Bike Ride 2

How to move the machine.
Step 1. Hold the handle bar and push down the handle bar.
Step 2. You can move the machine easily by yhe transpotation wheel on the front
stabilizer.
Handleiding Hometrainer Fit Bike Ride 2

Opengemaakte tekening.
- 7 -
A
B
C
D
E
F
G
H
J1
J2
L
M
N1
N2
N3
N1
N2
N3
N4
N5
N6 N7
A2
A3
H1
H2
A5
A7 A6
A8
G1
F1
F2
F3
F4
G2
C1
B1
A9
A10
A11
A24
A25
A26
A27
A28
A29
A30
A31
A32
A38
A39
A40
A41
A12
A29-1A30-1
A12-1
A12-2
A12-3
A12-4
A12-5
A12-6
A12-9
A12-8
A12-10 A12-7
A42A43
A43
A44
A45
A46
A47
A15
A19
A20
A21
A4 A16
A22
A23
A31-1 A31-3
A31-2
Handleiding Hometrainer Fit Bike Ride 2
