FiveO MAS400 User manual

ENGLISHITALIANOFRANÇAIS
CAISSON DE GRAVES ACTIF CLASSE D
[FR] MODE D’EMPLOI
[EN] OWNER’S MANUAL
[IT] MANUALE D’USO
(PAG. 22)
(PAG. 2)
(PAG. 12)
SUBWOOFER ATTIVO IN CLASSE D

Owner’s manual |
2
WARNING
In order to protect your own and others’ safety
and to avoid invalidation of the warranty of
this product, please read this section carefully
before operating this product.
•Read all documentation before operating your equipment.
•Retain all documentation for further reference.
•Mains voltage must correspond to rear unit label.
•Damages caused by connecting to improper AC voltage are
not covered by any warranty.
•Always operate the unit with the AC ground wire connected
to the electrical system ground. Precautions should be taken
toavoidequipmentfaulty,improperor inefficient grounding.
•After connection to power supply Standby LED is lit, showing
that some components inside are already powered.
•Make sure the signal is correctly connected to amplifier input
channel following current input mode.
•Please turn off the power switch when extracting the power
cord and signal cable, or adjusting the input mode switch.
•In order to split one signal to more than one amplifier, we
suggest to use a signal distributor.
•In typical use, please set the volume to -0dB position.
•If you need to supply power to more than one unit power
amplifiers, to eliminate the big surge current interference
to electricity net, and preventing the voltage fluctuate
abnormal when simultaneously switching on the amplifiers,
we recommend you use the sequence power procedure.
•Do not obstruct the air entrance and exit ports.
To reduce therisk of electricshock,do not remove
cover (or back). No user serviceable parts inside.
Refer servicing to qualified personnel.
CAUTION
This product does not contain user serviceable parts. In order
to prevent fire and/or electrical shock, never disassemble it.
For maintenance and servicing always refer to the official
FiveO by Montarbo®Distributor in your Country or to qualified
personnel specifically authorised by the Distributor.
WEEE | Waste from Electrical and Electronic Equipment
ATTENTION!
The crossed out wheeled bin symbol that can be found
on this product means that the product is covered by the
Waste from Electrical and Electronic Equipment Directive.
The symbol is intended to indicate that waste from
electrical and electronic equipment must be subject to a selective
collection. For more details on available collection facilities please
contact your local government office or the retailer where you pur-
chased this product. The solid bar underneath indicates that the
product has been put on the market after 13th August 2005.
INFORMATION ON PROPER DISPOSAL
Information on Disposal for Users (private households)
In the European Union | Attention: If you want to dispose of
this equipment, please do not use the ordinary dust bin! Used
electrical and electronic equipment should not be disposed of via
the normal household waste stream but must be treated separa-
tely and in accordance with legislation that requires proper tre-
atment, recovery and recycling of used electrical and electronic
equipment. Following the implementation by member states, pri-
vate households within the EU states may return their used elec-
trical and electronic equipment to designated collection facilities
free of charge*. In some countries* your local retailer may also
take back your old product free of charge if you purchase a similar
new one. *Please contact your local authority for further details.
In other Countries outside the EU | If you wish to dispose of
this product, please contact your local authorities and ask for the
correct method of disposal.
In Switzerland | Used electrical or electronic equipment can be
returned free of charge to the dealer, even if you don’t purchase
a new product. Further collection facilities are listed on the home-
page of www.swico.ch or www.sens.ch.
Information on Disposal for Professional Users
In the European Union | If the product is used for business pur-
poses and you want to discard it: please contact your FiveO by
Montarbo®dealer who will inform you about the take-back of the
product. You might be charged for the costs arising from take-
back and recycling. Small products (and small amounts) might be
taken back by your local collection facilities.
In Spain | Please contact the established collection system or your
local authority for takeback of your used products.
In other Countries outside the EU | Please contact your local
authorities and ask for the correct method of disposal.
The lighting flash with arrowhead symbol within an equilateral
triangle,is intendedto alert theuser to thepresenceof uninsulated
’dangerous voltage’ within the product’s enclosure, that may be of
sufficientmagnitude toconstituteariskof electric shockto humans.
The exclamation point within an equilateral triangle, is intended
to alert the user to the presence of important operating and
maintenance (servicing) instructions.
IMPORTANT PRECAUTIONS

|Owner’s manual
3
ENGLISH
CONTENTS
Important precautions
Contents
Introduction
Features
Installation
Operations
Tips
Satellites matching
Dimensions
Description
Technical specifications
2
3
4
4
4
5
5
6
7
8
10
PACKAGE CONTENTS
∙ Active Subwoofer
∙ Power cable (3m)
∙ EU-UK adapter
∙ Owner’s manual
∙ Warranty certificate

Owner’s manual |
4
INTRODUCTION
First of all, thank you for choosing a product FiveO by Montarbo®. MAS400 powered subwoofer has been designed for
those who want to set-up a portable and very user friendly audio sound system with excellent performances and outstanding
value despite its very compact size. We manufactured MAS400 to assure you satisfying and reliable operation over many years.
MAS400 is a powered subwoofer, which perfectly suits the needs of small bands, rehearsal rooms and any application where
lower frequencies reinforcement is needed.
Please, in order to enjoy each feature of your new subwoofer thus achieving the best sonic results, take a few moments to
carefully read these instructions.
For further information about your subwoofer, please check our website www.fiveo.it, or send an email to: mail@fiveo.it
FEATURES
The MAS400 is a compact lightweight plywood powered subwoofer designed to successfully being used for any lower
frequencies boost application. Its compact size and wide range of useful controls, make it the perfect choice even for mobile
DJing, as well as concerts, rehearsal room, disco-pub and so on...
In order to give you connection versatility, we included even XLR and RCA discrete Left and Right inputs. The electronic
controls available on upper surface include Xover frequency, Level, Phase and Low-cut, while the internal limiter prevents
any damage from misuse.
∙ Balanced XLR inputs, and unbalanced RCA inputs.
∙ Balanced XLR link outputs.
∙ Phase switch (0°-180°).
∙ Continuously adjustable Xover frequency from 80 Hz up to 180 Hz, 24dB/oct. slope.
∙ Independent Low-cut frequency switch – 125 Hz/80 Hz/Off.
∙ Vented 15 mm plywood enclosure, with anti-scratch texture paint.
∙ Powerful D class amplifier, providing up to 500 W of power.
∙ 305 mm (12”) custom woofer with 75 mm (3”) voice coil.
∙ Rugged recessed handles for easy and reliable transport.
INSTALLATION
Since your MAS400 contains a power amp, please leave enough space around the unit for cooling purposes. Don’t place your
powered subwoofer close to high-temperature devices such as radiators or exposed to direct sunlight. MAS400 is connected
to the mains via the supplied cable. First connect the mains cable to the unit, then connect the cable plug to the mains,
finally turn on your MAS400.
Please note that all units must be properly grounded. For your own safety, you should never remove any ground connector/
device from electrical devices or power cables, or make them inactive. Please ensure that only qualified people install and
operate the powered subwoofer.
The internal temperature is lowered inside the cabinet by fan continuously blowing on the power amplifier. Anyway, since
MAS400 power amplifier is very powerful and needs a good ventilation, don’t place the sub in dusty places or narrow corners.
The ventilation takes place by means of some slots placed at both ends of cabinet panel, so be careful not to block the
ventilation openings with any object.

|Owner’s manual
5
ENGLISH
OPERATIONS
During start-up operation, MAS400 LEVEL knob should be at minimum, at “-∞”. Use XLR balanced cables to connect your
balanced sound source outputs, and RCA unbalanced cables to connect your unbalanced source outputs.
Now you can raise the LEVEL knob to desired level. We suggest you to use a spectrum analyzer to monitor the behavior of
your MAS400 in your current environment and its interaction with other speakers. Checking frequency cancelling problems,
you can use the PHASE switch, then check again with your RTA. If you don’t have such unit, please use songs you know
very well to tune your system.
Please note that moving the LEVEL knob to “0” dB position, the limiter could be activated to prevent way any extreme
level which could damage your MAS400 speakers.
TIPS
We strongly suggest to avoid exposition to loud music for prolonged periods, you risk to seriously damage your hearing.
In order to avoid MAS400 overload, please carefully check the overall sound; hearing even a small saturation from your
sound source, please turn counter-clockwise the level knob of the source which is distorting.
Avoid to use extreme EQ settings, which could overload that channel as well your sound system. We suggest you to use
the EQ to emphasize sound nuances and details, even cutting EQ on other channels!
In order to prevent unpleasant and dangerous speakers switch-on thump, please turn the LEVEL knob to “0” after every
session, and check the LEVEL knob “0” position starting any new session.

Owner’s manual |
6
SATELLITES MATCHING
Your MAS400 compact powered subwoofer can be efficiently used in following setup.
1 x MAS400 + 2 x DUETTO LIGHT 8A 1 x MAS400 + 2 x DUETTO LIGHT 10A
1 x MAS400 + 1 x DUETTO LIGHT 12A

|Owner’s manual
7
ENGLISH
465 464
375
358.6

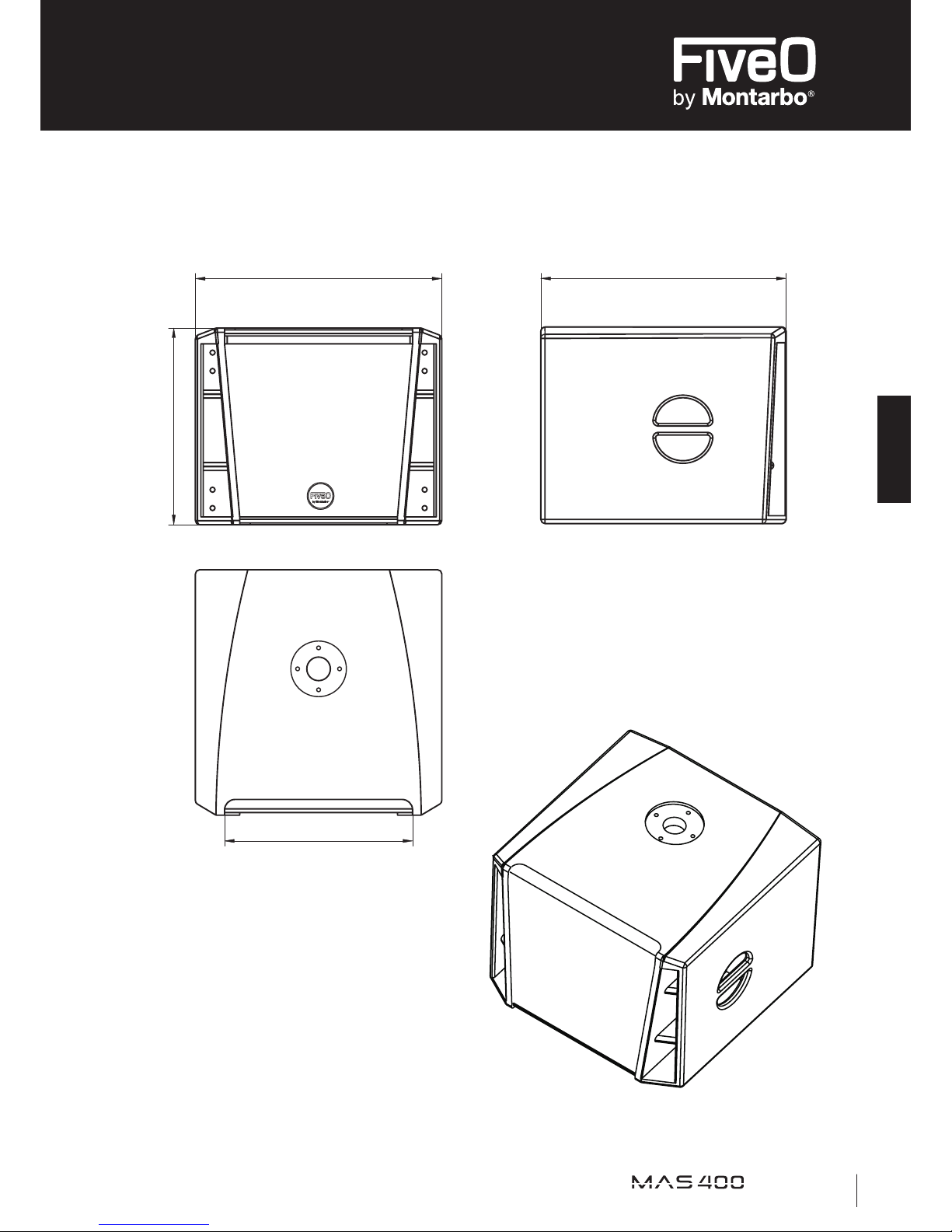

DIMENSIONS

Owner’s manual |
8

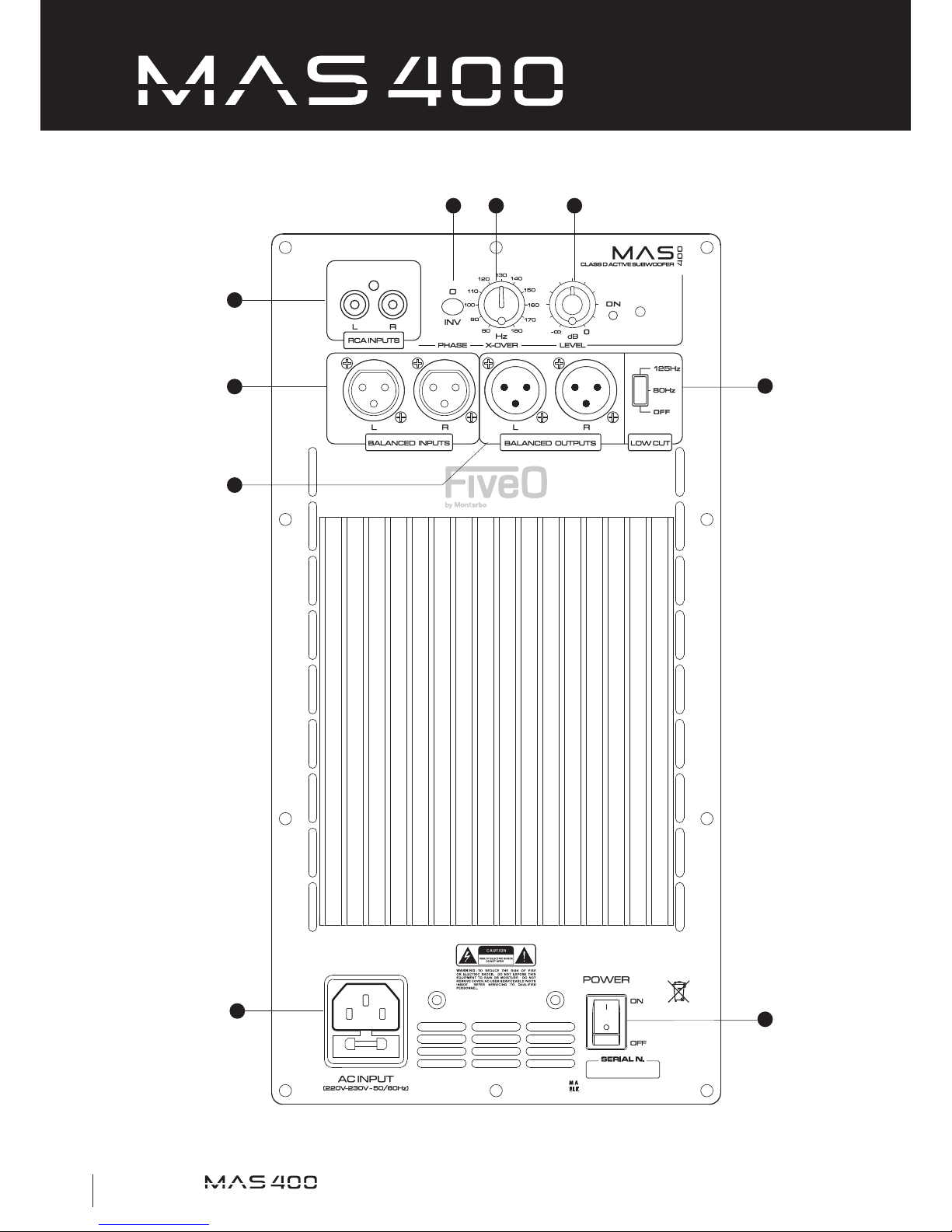

DESCRIPTION
Rear panel
MM AA D E IN C H IN A U N D E R L IC E N S E O F
EE LL EE T T R O N IC A M O N T A R B O S . R . L - IT A LY
4 6
7
9
1
2
3
5
8

|Owner’s manual
9
ENGLISH
CONNECTORS
RCA INPUTS
MAS400 features a stereo input section with two – left and right – unbalanced RCA connectors for connection from unbalanced sound
sources, like mixer, CD player and TAPE output signals. You could also use these inputs even to connect outputs of a stereo audio board
or a stereo keyboard.
XLR INPUTS
MAS400 features also a stereo input with two – left and right – balanced XLR connectors for connection from balanced sound sources,
like professional mixer, CD player, stereo audio board etc.
XLR OUTPUTS
MAS400 features a stereo output section with two – left and right – balanced XLR connectors for connection to further subs composing
your sound system. Please note that these outputs are independent from PHASE, X-OVER, LEVEL and LOW-CUT settings, thus allowing
you to make individual adjustments for every subwoofer.
CONTROL ELEMENTS
PHASE
Thisswitchallows youtoimmediately improveyour subwooferresponse, incase of phaseproblemsdueto environmentand subsplacement.
[!] Before engaging/disengaging this switch, please turn off your subwoofer(s).
X-OVER
This knob allows you to choose the best crossover frequency between your subwoofer and the other speakers. Make the initial adjustment
close to your speakers roll-off frequency.
[!] Before making any adjustment to this pot, please reduce the LEVEL knob setting.
LEVEL
This knob allows you to set the level of your subwoofer. Make the initial adjustment checking the maximum SPL stated for your
speakers, considering that your sub should have at least 3dB of SPL more. Then make adjustments using this pot, without turning off
your subwoofer(s).
LOW-CUT
This selector allows you to choose the best low-cut frequency for your subwoofer. In this way you could tune your subwoofer lower
frequencies behaviour, for example in case of bass boominess or redundancy due to environment acoustic.
[!] Before moving this selector, please reduce the LEVEL knob setting.
MAINS
POWER ON/OFF
Use the POWER switch to turn ON and OFF the unit. The top left corner ON LED is lit when the system is ON.
[!] Before turning ON or OFF the unit, please be sure that LEVEL knob is in “∞” position.
AC INPUT
This IEC standard receptacle contains also a fuse-holder. Use only the right type (and value) replacement fuse!
An IEC power cord is supplied in unit package.
1
2
3
4
5
6
7
8
9

Owner’s manual |
10
CONNECTORS
Balanced inputs 2 x XLR-F
Unbalanced inputs 2 x RCA
Balanced outputs 2 x XLR-M
POWER
Frequency response 45 Hz ÷ 250 Hz
Amp Continuous Power 500 W
Amp Maximum Power 600 W
Max SPL 123 dB
Crossover type Active 24dB/Oct
SYSTEM
Transducer 305 mm (12”) Custom woofer with 75 mm (3”) voice coil
Type Active vented enclosure subwoofer
Construction 15 mm Plywood
Cabinet colour Black
Finishing Anti-scratch texture paint
Mounting Pole Ø 36 mm (1.42”) - Depth 10 mm (0.4”) on subwoofer Top
CONTROLS
Volume ∞~0 dB attenuation
Phase 0° - 180°
X-Over 80 ~ 180 Hz
Low cut selector OFF - 80 Hz - 125Hz
ENVIRONMENTAL CONDITIONS
Operating temperature 5°C to 35°C
Operating humidity 25% to 85% (non-condensation)
Storage temperature -20°C to 60°C
POWER SUPPLY / POWER CONSUMPTION
Power supply 220 ÷ 230 V ~ 50/60 Hz
Fuse T 4A L 250 V
Power consumption 600 W
PHYSICAL DATA
Dimensions (WxHxD) 465 x 375 x 464 mm
Weight 24 kg
TECHNICAL SPECIFICATIONS

|Owner’s manual
11
ENGLISH
notes

Manuale utente |
12
ATTENZIONE
Nell’interesse della propria e della altrui
sicurezza, e per non invalidare la garanzia,
si raccomanda una attenta lettura di questa
sezione prima di utilizzare il prodotto.
•Leggete tutta la documentazione prima di utilizzare
l’apparecchiatura.
•Conservate tutta la documentazione per ogni ulteriore
consultazione.
•Latensionedirete deve corrispondereall’etichetta posteriore.
•Danni causati da errata connessione a tensione alternata
non sono coperti da garanzia.
•Utilizzate sempre l’unità con il cavo di massa di corrente
collegato alla terra dell’impianto elettrico.
•Dovete prendere precauzioni per evitare una messa a terra
difettosa, scorretta o inefficiente.
•Dopo il collegamento dell’alimentazione alcuni componenti
al suo interno sono già accesi.
•Non collegate un’uscita amplificata a qualsiasi canale di
ingresso.
•Assicuratevi che il segnale sia collegato correttamente a
ciascuna sezione di ingresso.
•Spegnete l’apparecchio prima di estrarre il cavo di
alimentazione e il cavo (o i cavi) di segnale.
•Perinviareun segnale a più di un amplificatore,visuggeriamo
di usare un distributore di segnale.
•Non ostruite le porte di entrata e di uscita per l’aria di
raffreddamento.
Questo apparecchio non contiene parti interne
destinate all’intervento diretto da parte
dell’utilizzatore. Per evitare il rischio di incendio
e/o folgorazione,non smontarloe nonrimuovere
eventuali pannelli protettivi.
NOTA BENE
Per qualsiasi intervento di manutenzione
o riparazione, rivolgetevi alla Elettronica
Montarbo srl e/o a personale altamente
qualificato specificamente segnalato da questa.
Direttiva RAEE
ATTENZIONE!
Il prodotto è contrassegnato da questo simbolo che
segnala di non smaltire le apparecchiature elettriche ed
elettroniche tramite la normale procedura di smaltimento
dei rifiuti domestici. Per questi prodotti è previsto un sistema
di raccolta differenziato in conformità alla legislazione che richiede
il trattamento, il recupero e il riciclaggio adeguato dei suddetti
prodotti. Per maggiori informazioni si prega di contattare l’autorità
locale competente. La barra nera sotto il simbolo indica che il
prodotto è stato immesso sul mercato dopo il 13 agosto 2005.
INFORMAZIONI PER UN CORRETTO SMALTIMENTO
Per gli utenti privati
Nell’Unione europea | Attenzione: Per smaltire il presente
dispositivo, non utilizzare il normale bidone della spazzatura! Le
apparecchiature elettriche ed elettroniche usate devono essere
gestite a parte e in conformità alla legislazione che richiede il
trattamento, il recupero e il riciclaggio adeguato dei suddetti
prodotti. In seguito alle disposizioni attuate dagli Stati membri,
i privati residenti nella UE possono conferire gratuitamente
le apparecchiature elettriche ed elettroniche usate a centri di
raccolta designati*. In alcuni paesi (*), anche il rivenditore locale
può ritirare gratuitamente il vecchio prodotto se l’utente acquista
un altro nuovo di tipologia simile. *Per maggiori informazioni si
prega di contattare l’autorità locale competente.
In paesi che non fanno parte dell’UE | Contattare le autorità
locali e informarsi sul metodo di smaltimento corretto.
In Svizzera | Le apparecchiature elettriche o elettroniche usate
possono essere restituite gratuitamente al rivenditore, anche se
non si acquista un prodotto nuovo. Altri centri di raccolta sono
elencati sulle homepage di www.swico.ch o di www.sens.ch.
Per gli utenti professionali
Nell’Unione europea | Attenzione: Se il prodotto è impiegato
a scopi professionali, procedere come segue per eliminarlo:
contattare il proprio rivenditore FiveO by Montarbo®che fornirà
informazioni circa il ritiro del prodotto. Potrebbero essere
addebitate le spese di ritiro e riciclaggio. Prodotti piccoli (e
quantitativi ridotti) potranno essere ritirati anche dai centri di
raccolta locali.
In Spagna | Contattare il sistema di raccolta ufficiale o l’ente
locale preposto al ritiro dei prodotti usati.
In paesi che non fanno parte dell’UE | Contattare le autorità
locali e informarsi sul metodo di smaltimento corretto.
Il lampo con la freccia inserito in un triangolo equilatero avvisa
l’utilizzatore della presenza di tensione pericolosa, senza
isolamento, all’interno dell’apparecchio che potrebbe essere
sufficientemente alta da generare il rischio di scossa elettrica.
Il punto esclamativo inserito in un triangolo equilatero avvisa
l’utilizzatore della presenza di importanti istruzioni per l’utilizzo
e per la manutenzione.
AVVERTENZE

|Manuale utente
13
ITALIANO
CONTENUTI
Avvertenze
Contenuti
Introduzione
Caratteristiche
Installazione
Utilizzo
Suggerimenti
Abbinamento con satelliti
Dimensioni
Descrizione
Caratteristiche tecniche
12
13
14
14
14
15
15
16
17
18
20
CONTENUTI IMBALLO
∙ Subwoofer attivo
∙ Cavo di alimentazione (3m)
∙ Adattatore EU-UK
∙ Manuale utente
∙ Certificato di garanzia

Manuale utente |
14
INTRODUZIONE
Vi ringraziamo per aver scelto un prodotto della linea FiveO by Montarbo®. Questa linea è stata progettata per quanti
desiderano realizzare un impianto audio che sia semplice da usare pur garantendo buone prestazioni ed un ottimo rapporto
qualità/prezzo. Abbiamo realizzato tutti questi prodotti per assicurare un funzionamento soddisfacente e affidabile per molti
anni.
Il MAS400 è stato progettato per fornire ai vostri strumenti le migliori prestazioni nonostante le sue dimensioni compatte.
L’unità si adatta perfettamente alle esigenze di piccoli gruppi, sale prove e tutte le applicazioni in cui è necessario un rinforzo
delle frequenze basse.
Al fine di sfruttare al meglio le caratteristiche del vostro MAS400 per ottenere le migliori prestazioni sonore possibili, racco-
mandiamo una lettura attenta di queste istruzioni.
Per ulteriori informazioni consultate il nostro sito web www.fiveo.it, o inviate una mail a: mail@fiveo.it
CARATTERISTICHE
Il MAS400 è un subwoofer amplificato compatto, progettato per essere usato con successo per il rinforzo delle frequenze
basse. Le sue dimensioni contenute, abbinate ad un’ampia gamma di controlli e funzioni, lo rendono la scelta ideale anche
nei live all’aperto e/o al chiuso, così come nei concerti, in sale prove, disco-pub ecc ...
Al fine di permettere la massima flessibilità di connessione IN/OUT, abbiamo incluso ingressi XLR ed RCA per i canali destro e
sinistro. I controlli elettronici disponibili nel pannello posteriore includono la regolazione della frequenza di crossover, livello,
fase e selettore LPF a tre posizioni, mentre l’elettronica interna di protezione evita danni da un uso improprio.
∙ Ingressi bilanciati XLR e sbilanciati RCA.
∙ Uscite “link” XLR bilanciate.
∙ Interruttore di inversione di fase (0°-180°).
∙ Frequenza di Xover regolabile da 80Hz a 180Hz, con pendenza 24dB/ott.
∙ Selettore indipendente per taglio a bassa frequenza: 125Hz/80Hz/Off.
∙ Cabinet bass-reflex in multistrato da 15mm e vernice antigraffio.
∙ Amplificatore da 500W in classe D.
∙ Woofer da 305mm (12“) con bobina mobile da 75 mm (3”).
∙ Robuste maniglie incassate per un trasporto facile e affidabile.

|Manuale utente
15
ITALIANO
INSTALLAZIONE
Dato che il vostro MAS400 contiene un amplificatore di potenza, lasciate spazio sufficiente intorno all’unità per il
raffreddamento. Non collocate l’unità vicino a dispositivi ad alta temperatura come radiatori, amplificatori né esponetelo
alla luce diretta del sole.
Il MAS400 è collegato alla rete elettrica tramite il cavo fornito in dotazione. Collegate prima il cavo di alimentazione all’unità,
quindi collegate la spina del cavo alla presa di corrente, infine accendete il MAS400.
Notate che tutte le unità devono essere fornite di messa a terra. Per la vostra sicurezza non si dovrebbe mai rimuovere
qualsiasi connettore/dispositivo di messa a terra da dispositivi elettrici o cavi di alimentazione, né rendere inattive le messe
a terra. Assicuratevi che il subwoofer amplificato sia installato ed utilizzato solo da persone qualificate.
La temperatura interna viene abbassata all’interno del cabinet dalla ventola che raffredda continuamente l’amplificatore.
La ventilazione avviene per mezzo di alcune fessure poste alle due estremità del pannello posteriore, quindi fate attenzione
a non ostruirle le aperture di ventilazione con qualsiasi oggetto e non posizionare i sub in luoghi polverosi o angoli stretti.
OPERAZIONI
Durante l’accensione la manopola LEVEL del MAS400 deve essere al minimo, a “-∞”. Utilizzare cavi XLR bilanciati per
collegare i uscite bilanciate delle sorgenti audio e cavi RCA sbilanciati per collegare le uscite delle sorgenti sbilanciate.
Ora potete alzare la manopola LEVEL al livello desiderato.
Vi consigliamo di utilizzare un analizzatore di spettro per controllare il comportamento del MAS400 nell’ambiente desiderato
e la sua interazione con gli altri altoparlanti. Se doveste notare problemi di cancellazione di frequenza, è possibile utilizzare
l’interruttore di fase, quindi controllate di nuovo con il vostro RTA. Se non disponete di un analizzatore di spettro utilizzare
dei brani che conoscete molto bene per mettere a punto il sistema.
Notate che spostando la manopola LEVEL in posizione “0” dB, il limitatore potrebbe essere attivato per evitare qualsiasi
livello estremo che potrebbe danneggiare l’altoparlante del MAS400.
SUGGERIMENTI
Vi consigliamo di evitare l’esposizione ad alto volume per periodi prolungati, rischiate di danneggiare seriamente l’udito.
Al fine di evitare il sovraccarico del MAS400 controllate attentamente il suono complessivo, ascoltando anche le minime
saturazioni, girate in senso antiorario la manopola di livello della sorgente che distorce.
Astenetevi dall’utilizzo di impostazioni di EQ estreme, che possono sovraccaricare il canale e il sistema audio.
Onde evitare rumori spiacevoli e dannosi per il vostro udito assicuratevi che la manopola LEVEL sia nella posizione “0”
prima e dopo qualsiasi nuova sessione di ascolto.

Manuale utente |
16
ABBINAMENTO CON SATELLITI
Potete utilizzare il vostro subwoofer amplificato MAS400 nelle seguenti configurazioni.
1 x MAS400 + 2 x DUETTO LIGHT 8A 1 x MAS400 + 2 x DUETTO LIGHT 10A
1 x MAS400 + 1 x DUETTO LIGHT 12A

|Manuale utente
17
ITALIANO
DIMENSIONI
465 464
375
358.6

Manuale utente |
18
DESCRIZIONE
Pannello posteriore
MM AA D E IN C H IN A U N D E R L IC E N S E O F
EE LL EE T T R O N IC A M O N T A R B O S . R . L - IT A LY
4 6
7
9
1
2
3
5
8

|Manuale utente
19
ITALIANO
CONNETTORI
INGRESSI RCA
MAS400 dispone di una sezione di ingresso stereo sbilanciato con due connettori RCA – destra e sinistra – per il collegamento dei segnali
in uscita di sorgenti sonore sbilanciate, come alcuni mixer, lettore CD e TAPE.
Potrete usare questi ingressi anche per collegare le uscite di una scheda audio stereo o una tastiera stereo.
INGRESSI XLR
MAS400 è dotato anche di un ingresso stereo con due connettori bilanciati XLR – destra e sinistra – per il collegamento di sorgenti audio
bilanciate, come mixer professionali, lettori CD, schede audio stereo, ecc.
USCITE XLR
MAS400 dispone di una sezione di uscita stereo con due XLR bilanciati – destra e sinistra – per il collegamento ad ulteriori sub che
compongono l’impianto audio. Notate che queste uscite sono indipendenti dalle impostazioni di PHASE, X-OVER, LEVEL e low-cut,
permettendo così di effettuare regolazioni individuali per ogni subwoofer.
CONTROLLI
PHASE
In caso di problemi di fase causati dall’ambiente o dal posizionamento del sistema, questo interruttore vi consente di migliorare
immediatamente la risposta del subwoofer.
[!] Prima di inserire/disinserire l’interruttore, spegnete il subwoofer.
X-OVER
Questa manopola consente di scegliere la frequenza migliore di incrocio tra il subwoofer e gli altri diffusori. Eseguite la regolazione
iniziale ad una frequenza vicina a quella di roll-off dei satelliti.
[!] Prima di operare, abbassate la manopola LEVEL.
LEVEL
Questa manopola consente di impostare il livello del subwoofer. Eseguite la regolazione iniziale controllando la massima pressione sonora
erogata dai diffusori, considerando che il sub dovrebbe erogare almeno 3 dB di SPL in più. Quindi effettuate le regolazioni mediante
questo potenziometro, senza spegnere il subwoofer.
LOW-CUT
Questo selettore vi consente di scegliere la migliore frequenza inferiore di taglio per il subwoofer. In questo modo è possibile ottimizzare il
comportamento del subwoofer sulle frequenze più basse, ad esempio in caso di bassi rimbombanti o ridondanti per l’acustica ambientale.
[!] Prima di operare, abbassate la manopola LEVEL.
ALIMENTAZIONE
POWER ON/OFF
Usate l’interruttore di alimentazione per accendere (ON) e spegnere (OFF) l’unità. Il LED ON in alto a sinistra si accende quando il sub
è acceso.
[!] Prima di accendere o spegnere l’unità, assicurarsi che la manopola LEVEL sia in posizione “∞”.
AC INPUT
Questa presa IEC standard contiene anche un porta-fusibile. Utilizzate solo fusibili di ricambio del tipo e valore corretto indicato in tabella
tecnica (pag. 20 di questo manuale). Un cavo di alimentazione IEC è fornito nella confezione del sub.
1
2
3
4
5
6
7
8
9

Manuale utente |
20
CONNETTORI
Ingressi bilanciati 2 x XLR-F
Ingressi sbilanciati 2 x RCA
Uscite bilanciate 2 x XLR-M
POTENZA
Risposta in frequenza 45 Hz ÷ 250 Hz
Potenza continua dell'amplificatore 500 W
Potenza massima dell'amplificatore 600 W
Massima pressione sonora (SPL) 123 dB
Crossover Active 24dB/Oct
SISTEMA
Trasduttore Altoparlante da 305 mm (12”) con bobina mobile da 75 mm (3”)
Tipo Subwoofer attivo a bass reflex
Costruzione Multistrato 15 mm
Colore del cabinet Nero
Finitura Vernice anti-graffio
Foro per palo Ø 36 mm (1.42”) - profondità 10 mm (0.4”) sul lato superiore del subwoofer
CONTROLLI
Manopola Volume ∞~0 dB attenuation
Interruttore Phase 0°-180°
Manopola X-Over 80 ~ 180 Hz
Selettore Low cut OFF - 80 Hz - 125 Hz
CONDIZIONI OPERATIVE
Temperatura operativa 5°C ÷ 35°C
Umidità operativa 25% ÷ 85% (senza condensa)
Temperatura di immagazzinamento -20°C ÷ 60°C
ALIMENTAZIONE / ASSORBIMENTO
Alimentazione 220 ÷ 230 V ~ 50/60 Hz
Fusibile T 4A L 250 V
Assorbimento 600 W
CARATTERISTICHE FISICHE
Dimensioni (LxHxP) 465 x 375 x 464 mm
Peso 24 kg
CARATTERISTICHE TECNICHE
