Flash F7100091 User manual

USER MANUAL / INSTRUKCJA OBSŁUGI
LED MOVING HEAD
X 200 8x25W
F7100091

LED MOVING HEAD X 200 8x25W F7100091
www.flash-butrym.pl
1
Table of Contents
1Introduction......................................................................................................................................................2
2Safety information ...........................................................................................................................................2
3Product information ........................................................................................................................................2
3.1 Specification................................................................................................................................................2
4Installation........................................................................................................................................................3
5Connections......................................................................................................................................................3
5.1 Connecting DMX signal.............................................................................................................................3
5.2 Voltage specification..................................................................................................................................3
5.3 Connecting power supply........................................................................................................................3
6Operation manual............................................................................................................................................3
6.1 Control panel ..............................................................................................................................................3
6.2 Menu............................................................................................................................................................4
6.3 DMX channel list ........................................................................................................................................5
Spis treści
1Wprowadzenie.................................................................................................................................................6
2Zasady bezpieczeństwa ..................................................................................................................................6
3Informacje o produkcie ...................................................................................................................................6
3.1 Specyfikacja.................................................................................................................................................6
4Instalacja ...........................................................................................................................................................7
5Połączenia.........................................................................................................................................................7
5.1 Podłączenie sygnału DMX ........................................................................................................................7
5.2Specyfikacja zasilania.................................................................................................................................7
5.3 Podłączanie zasilania.................................................................................................................................7
6Instrukcja użytkowania...................................................................................................................................8
6.1 Panel sterowania ........................................................................................................................................8
6.2 Menu............................................................................................................................................................8
6.3 Lista kanałów DMX....................................................................................................................................9

www.flash-butrym.pl
2
1INTRODUCTION
Thank you for purchasing LED MOVING HEAD DOUBLE X 200 8x25W. For safety reasons and to ensure
the trouble-free operation, carefully read the instructions.
2SAFETY INFORMATION
1. Installation should be done by qualified personnel in order to minimize the risk of accidental
electric shock
2. Disconnect the power supply before installation.
3. Before connecting the unit to the mains, make sure it is not damaged mechanically. If you
notice any signs of damage you should contact your dealer immediately. Do not connect the
device to the mains.
4. Do not use the device in high humidity conditions and at temperatures above 40° C
5. To avoid damage please don't use organic solvents to clean the fixture shell.
6. The device must be installed on stable structures
7. Wait 20 minutes to fully cool the light before re-use.
3PRODUCT INFORMATION
3.1 Specification
Power consumption: 200W
Power supply voltage: 100 - 240V
Voltage frequency: 50/60Hz
Diode type: 4in1
Number of diodes: 8
Diode power: 25W
Display: LED - 4 characters:
Color: RGBW
Dimming: Linear: 0 - 100%
PAN range: 540°
TILT range: No limit
Number of DMX channels: 16/23
DMX standard: DMX 512
Control interface: 4 buttons
Operating modes: DMX, Automatic, Sound controlled, Master/Slave
AC IN: IEC - C14
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin
Housing made: ABS
Cooling: Active
Height [cm]: 34,5
Width [cm]: 20
Depth [cm]: 21
Weight [kg]: 4
Weight with packaging [kg]: 4,8
Set includes: IEC C14 power cable, mounting bracket

LED MOVING HEAD X 200 8x25W F7100091
www.flash-butrym.pl
3
4INSTALLATION
After removing the packaging, check if the device was not damaged during transport. Before connecting to
the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage
caused by unstable mounting.
Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are
consistent with device requirements. All activities, including connecting the device to the mains must be
performed by qualified personnel.
5CONNECTIONS
The device is equipped with the following interfaces:
1. DMX (in/out): XLR 3-pin socket
2. Power (in): IEC C14

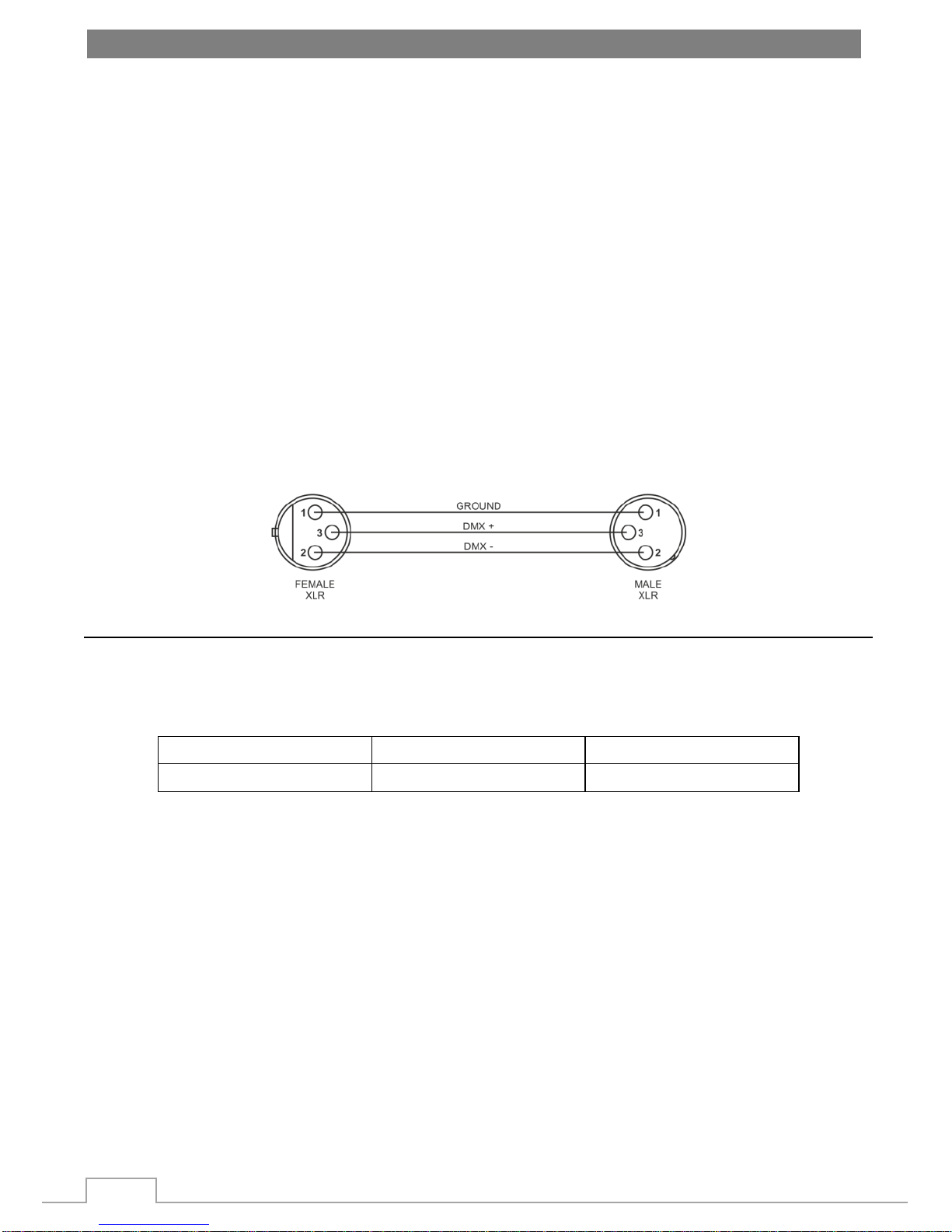

5.1 Connecting DMX signal
The connection is performed using cable with XLR-female -> XLR-Male plugs.
5.2 Voltage specification
Input Voltage
Total Power
Frequency
100~240V
200W
50/60Hz
5.3 Connecting power supply
The connection is performed using IEC C14 power cable (included).
The device must be operated by qualified personnel. Make sure that the power grid supply parameters are
consistent with device parameters and limitations are not exceeded.
CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only
on the manufacturer or by a person with appropriate permissions.
6OPERATION MANUAL
6.1 Control panel
The control panel is equipped with 4-digit display and 4 control buttons with the following functions:
1. MENU –choose function
2. DOWN –change value
3. UP –change value
4. ENTER –confirm changes

www.flash-butrym.pl
4
6.2 Menu
Menu diagram:
–
Set DMX address
Change channel mode
Dmx controller mode, Slave
mode, Auto mode, Sound
mode
Effect mode
Sound control sensitivity
The behavior after
disconnecting the DMX cable
Display on/off
Display reverse
Pan movement reverse
Tilt 1 movement reverse
Tilt 2 movement reverse
Reset

LED MOVING HEAD X 200 8x25W F7100091
www.flash-butrym.pl
5
6.3 DMX channel list
16CH mode
Channel
Function
Effect
CH 1
Pan
0-255: 0-540°
CH 2
Tilt 1
0-255
CH 3
Tilt 1 no limit
0-255
CH 4
Tilt 2
0-255
CH 5
Tilt 2 no limit
0-255
CH 6
Pan/Tilt Speed
0-255: fast to slow
CH 7
Dimmer
0-255: 0-100%
CH 8
Strobe
0: No function
1-250: Strobe
251-255: No funtion
CH 9
Macro
0-255
CH10
Auto mode
0-255
CH11
Channel 9/10
speed and sensitivity
0-255: slow to fast
CH12
Red
0-255: 0-100%
CH13
Green
0-255: 0-100%
CH14
Blue
0-255: 0-100%
CH15
White
0-255: 0-100%
CH16
Reset
0-249: No function
250-255: Reset
23CH mode
Channel
Function
Effect
CH 1
Pan
0-255: 0-540°
CH 2
Pan fine
0-255: Pan fine adjustment
CH 3
Tilt 1
0-255
CH 4
Tilt 1 fine
0-255
CH 5
Tilt 1 no limit
0-255
CH6
Tilt 2
0-255
CH 7
Tilt 2 fine
0-255
CH 8
Tilt 2 no limit
0-255
CH 9
Pan/Tilt Speed
0-255: slow to fast
CH 10
Dimmer
0-255: 0-100%
CH 11
Strobe
0: No function
1-250: Strobe
251-255: No function
CH 12
Macro
0-255
CH 13
Auto mode
0-255
CH 14
Channel 12/13
speed and sensitivity
0-255: fast to slow
CH 15
Red 1 dimmer
0-255: 0-100%
CH 16
Green 1 dimmer
0-255: 0-100%
CH 17
Blue 1 dimmer
0-255: 0-100%
CH18
White 1 dimmer
0-255: 0-100%
CH19
Red 2 dimmer
0-255: 0-100%
CH20
Green 2 dimmer
0-255: 0-100%
CH21
Blue 2 dimmer
0-255: 0-100%
CH22
White 2 dimmer
0-255: 0-100%
CH23
Reset
0-249: No function
250-255: Reset

www.flash-butrym.pl
6
1WPROWADZENIE
Dziękujemy za zakup urządzenia LED MOVING HEAD X 200 8x25W. Ze względów bezpieczeństwa oraz
w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją.
2ZASADY BEZPIECZEŃSTWA
1. Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby
zminimalizować ryzyko przypadkowego porażenia prądem
2. Przed instalacją należy odłączyć urządzenie od sieci
3. Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono
uszkodzone mechanicznie. Jeżeli widoczne są jakiekolwiek ślady uszkodzenia należy
niezwłocznie skontaktować się z dystrybutorem. Nie podłączać urządzenia do sieci
elektrycznej.
4. Nie należy korzystać z urządzenia w warunkach dużej wilgotności powietrza oraz w
temperaturze powyżej 40° C
5. Aby uniknąć uszkodzeń nie należy stosować rozpuszczalników organicznych do
czyszczenia powłoki urządzenia.
6. Urządzenie należy instalować na stabilnych konstrukcjach
7. Po wyłączeniu urządzenia należy odczekać 20 minut przed ponownym użyciem w celu
całkowitego wychłodzenia urządzenia.
3INFORMACJE O PRODUKCIE
3.1 Specyfikacja
Pobór mocy: 200W
Napięcie zasilania: 100 - 240V
Częstotliwość napięcia: 50/60Hz
Typ diody: 4w1
Ilość diod: 8
Moc diody: 25W
Wyświetlacz: LED - 4 znaki:
Barwa: RGBW
Ściemnianie: Płynne: 0 - 100%
Zakres ruchu - PAN: 540°
Zakres ruchu - TILT: no limit
Ilość kanałów DMX: 16/23
Standard DMX: DMX 512
Sterowanie: 4 przyciski
Tryby pracy: DMX, Automatyczny, Sterowanie dźwiękiem, Master/Slave:
AC IN: IEC - C14
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin:
Rodzaj obudowy: ABS
Chłodzenie: Aktywne
Wysokość [cm]: 34,5
Szerokość [cm]: 20

LED MOVING HEAD X 200 8x25W F7100091
www.flash-butrym.pl
7
Głębokość [cm]: 21
Waga [kg]: 4
Waga z opakowaniem [kg]: 4,8
W zestawie: kabel zasilający IEC C14, uchwyt montażowy
4INSTALACJA
Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu.
Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.
Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem
urządzenia.
Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz
prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami
urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej
powinny być wykonywane przez wykwalifikowany personel.
5POŁĄCZENIA
Urządzenie wyposażone jest w następujące interfejsy:
1. DMX (wejście/wyjście) – złącza: XLR 3-pin
2. Zasilanie (wejście) –złącze: IEC C14

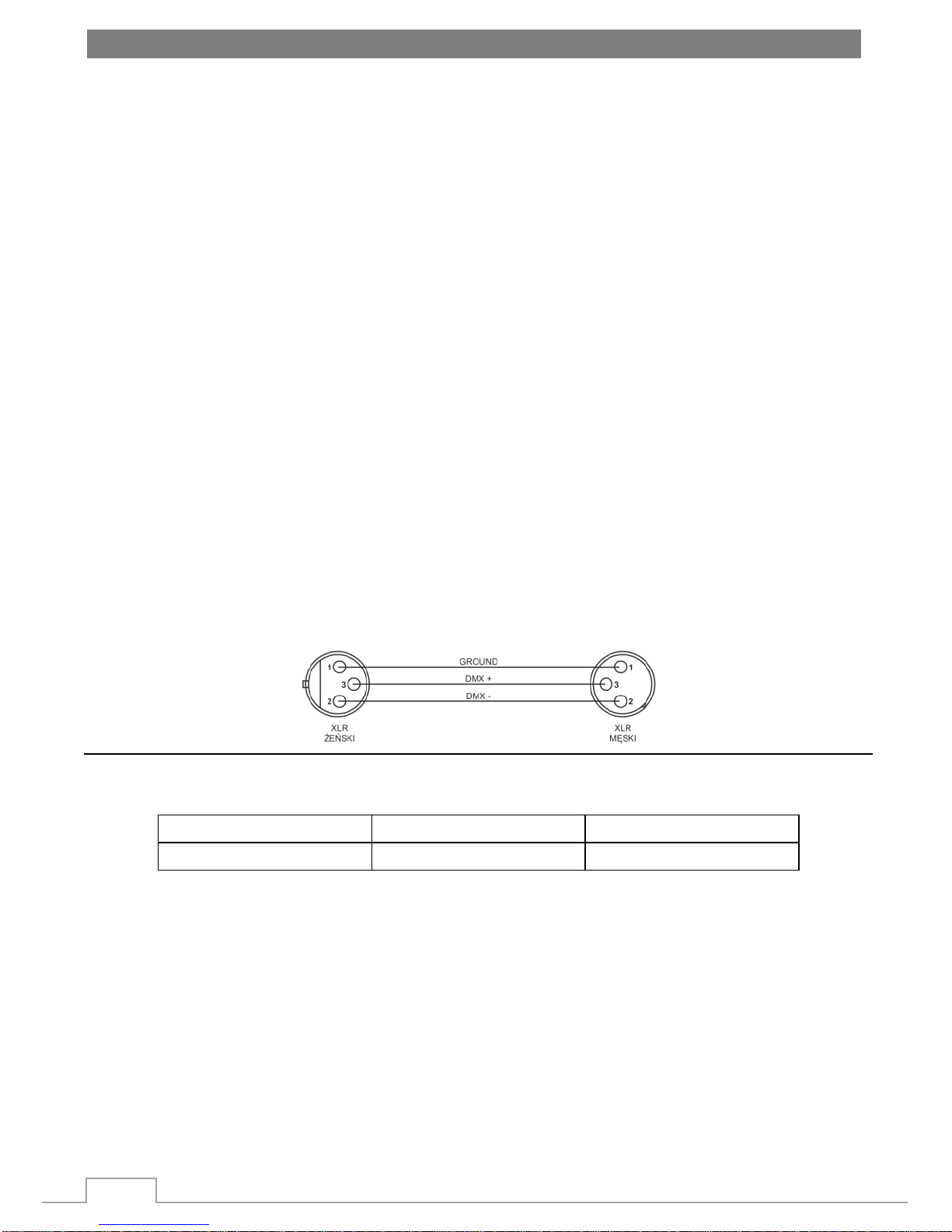

5.1 Podłączenie sygnału DMX
Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski
5.2 Specyfikacja zasilania
Napięcie zasilania
Pobór mocy
Częstotliwość zasilania
100~240V
200W
50/60Hz
5.3 Podłączanie zasilania
Połączenie odbywa się przy użyciu kabla zasilającego IEC C14 (dołączony).
Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry
zasilania sieci energetycznej są zgodne z parametrami urządzenia i nie zostają przekroczone ograniczenia
dotyczące poboru energii elektrycznej z sieci.
UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana
lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi
uprawnieniami.

www.flash-butrym.pl
8
6INSTRUKCJA UŻYTKOWANIA
6.1 Panel sterowania
Panel sterowania wyposażony jest w wyświetlacz oraz w 4 przyciski sterujące o następujących funkcjach:
1. MENU –wybranie funkcji
2. DOWN –edycja parametru
3. UP –edycja parametru
4. ENTER –zatwierdzenie zmian
6.2 Menu
Schemat menu urządzenia:
–
Ustaw adres DMX
Zmień tryb kanałowy
Kontrola DMX, tryb Slave, tryb
auto, sterowanie dźwiękiem
Tryb efekt
Regulacja czułości mikrofonu
Zachowanie urządzenia po
odłączeniu kabla DMX
Włączenie/wyłączenie
wyświetlacza
Odwrócenie wyświetlacza
Odwrócenie ruchu Pan
Odwrócenie ruch Tilt 1

LED MOVING HEAD X 200 8x25W F7100091
www.flash-butrym.pl
9
Odwrócenie ruchu Tilt 2
Reset
6.3 Lista kanałów DMX
Tryb 16CH
Kanał
Funkcja
Efekt
CH 1
Pan
0-255: 0-540°
CH 2
Tilt 1
0-255
CH 3
Tilt 1 bez limitu
0-255
CH 4
Tilt 2
0-255
CH 5
Tilt 2 bez limitu
0-255
CH 6
Prędkość Pan/Tilt
0-255: szybko-wolno
CH 7
Dimmer
0-255: 0-100%
CH 8
Strobo
0: Brak funkcji
1-250: Strobo
251-255: Brak funkcji
CH 9
Macro
0-255
CH10
Tryb auto
0-255
CH11
Kanał 9/10-
prędkość i czułość
0-255: wolno-szybko
CH12
Czerwony
0-255: 0-100%
CH13
Zielony
0-255: 0-100%
CH14
Niebieski
0-255: 0-100%
CH15
Biały
0-255: 0-100%
CH16
Reset
0-249: Brak funkcji
250-255: Reset

www.flash-butrym.pl
10
Tryb 23CH
Kanał
Funkcja
Efekt
CH 1
Pan
0-255: 0-540°
CH 2
Pan fine
0-255: regulacja Pan fine
CH 3
Tilt 1
0-255
CH 4
Tilt 1 fine
0-255
CH 5
Tilt 1 bez limitu
0-255
CH6
Tilt 2
0-255
CH 7
Tilt 2 fine
0-255
CH 8
Tilt 2 bez limitu
0-255
CH 9
Prędkość Pan/Tilt
0-255: szybko-wolno
CH 10
Dimmer
0-255: 0-100%
CH 11
Strobo
0: Brak funkcji
1-250: Strobo
251-255: Brak funkcji
CH 12
Macro
0-255
CH 13
Tryb auto
0-255
CH 14
Kanał 12/13- Prędkość i czułość
0-255: wolno-szybko
CH 15
Czerwony dimmer 1
0-255: 0-100%
CH 16
Zielony dimmer 1
0-255: 0-100%
CH 17
Niebieski dimmer 1
0-255: 0-100%
CH18
Biały dimmer 1
0-255: 0-100%
CH19
Czerwony dimmer 1
0-255: 0-100%
CH20
Zielony dimmer 1
0-255: 0-100%
CH21
Niebieski dimmer 1
0-255: 0-100%
CH22
Biały dimmer 1
0-255: 0-100%
CH23
Reset
0-249: Brak funkcji
250-255: Reset
