1UNPACKING
Thank you for choosing Phantom 9x30 LED Moving Head. For your own safety, please read this manual
before installing the device. This manual covers the important information on installation and applications.
Please install and operate the fixture with following instructions. Meanwhile, please keep this manual well
for future needs. Phantom 9x30 LED Moving Head is applicable for large-scale live performances, studio,
nightclubs and discos. 4-IN-1 LEDs(RGBW) which features high brightness and stability. Please carefully
unpack it when you receive the fixture and check whether it is damaged during the transportation.
2PRODUCT INFORMATION
2.1 Product description
The housing, made of durable plastic, makes the device more reliable than similar heads of its class. A
number of features such as built-in programs, the possibility of changing rotation and tilt speed or adjusting
rotation and tilt direction makes Phantom 9x30 LED Moving Head a universal tool for live performance
lighting engineers. Less experienced users also will be able to install and use the device in a club or disco.
2.2 Specification
Power consumption: 240W
Voltage frequency: 50/60Hz
Diode type: 4in1
Number of diodes: 9
Diode power: 30W
Display: Color LCD
Color: RGBW
Dimming: Linear: 0 - 100%
Number of DMX channels: 14/19/46
DMX standard: DMX 512
Control interface: 4 buttons
Operating modes: Automatic, Sound, DMX
AC IN: IEC - C14
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin
Housing made: ABS
Cooling: Active
Height [cm]: 40
Width [cm]: 38
Depth [cm]: 19
Weight [kg]: 10
Weight with packaging [kg]: 11,8
Set includes: power cable, Mounting bracket (2pcs)

Phantom 9x30 LED Moving Head F7100086
www.flash-butrym.pl
3
3SAFETY INSTRUCTIONS
CAUTION! Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric
shock when touching wires!
This device has left the factory in perfect condition. In order to maintain this condition and to ensure a safe
operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written
in this user manual.
Important: Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability any resulting defects or problems.
If the device has been exposed to temperature changes due to environmental changes, do not switch it on
immediately. The arising condensation could damage the device. Leave the device switched off until it has
reached room temperature.
This device falls under protection-class I. Therefore it is essential that the device be earthed.
The electric connection must carry out by qualified person.
The device shall only be used with rate voltage and frequency.
Make sure that the available voltage is not higher than stated at the end of this manual.
Make sure the power cord is never crimped or damaged by sharp edges. If this would be the case,
replacement of the cable must be done by an authorized dealer.
Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the
power cord by the plug. Never pull out the plug by tugging the power cord.
During initial start-up some smoke or smell may arise. This is a normal process and does not necessary mean
that the device is defective, it should decrease gradually.
Please don't project the beam onto combustible substances.
Fixtures cannot be installed on combustible substances, keep more than 50cm distance with wall for smooth
air flow, so there should be no shelter for fans and ventilation for heat radiation.
If the external flexible cable or cord of this luminaire is damaged, it shall be exclusively replaced by the
manufacturer or his service agent or a similar qualified person in order to avoid a hazard.
4INSTALLATION
After removing the packaging, check if the device was not damaged during transport. Before connecting to
the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage
caused by unstable mounting.
Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are
consistent with device requirements. All activities, including connecting the device to the mains must be
performed by qualified personnel.
CAUTION! For added protection mount the fixtures in areas outside walking paths, seating areas, or in
areas were the fixture might be reached by unauthorized personnel.

Phantom 9x30 LED Moving Head F7100086
www.flash-butrym.pl
4
Before mounting the fixture to any surface, make sure that the installation area can hold a minimum point
load of 10 times the device's weight.
Fixture installation must always be secured with a secondary safety attachment, such as an appropriate
safety cable.
Never stand directly below the device when mounting, removing, or servicing the fixture from a periodic
safety inspection of all installation material and the fixture. If you lack these qualifications, do not attempt
the installation yourself. Improper installation can result in bodily injury.
Be sure to complete all rigging and installation procedures before connecting the main power cord to the
appropriate wall outlet,
Clamp Mounting: The device provides a unique mounting bracket assembly that integrates the bottom of
the base. The included "Omega Bracket" and the safety cable rigging point in one unit (see the illustration
below). When mounting this fixture to truss be sure to secure an appropriately rated clamp to the included
omega bracket using a M 10 screw fitted through the center hole of the "omega bracket". As an added safety
measure be sure to attached at least one properly rated safety cable to the fixture using one of the safety
cable rigging point integrated in the base assembly.
Regardless of the rigging option you choose for your device, always be sure to secure your fixture with a
safety cable. Be sure to only use the designated rigging point for the safety cable and never secure a safety
cable to a carrying handle.
5CONNECTIONS
The device is equipped with the following interfaces:
1. DMX (in/out): XLR 3-pin
2. Power in: IEC- C14
Connect the provided XLR cable to the female 3-pin XLR output of your controller and the other side to the
male 3-pin XLR input of the moving head. You can chain multiple
Moving heads be connected together through serial linking. The cable needed should be two core, screened
cable with XLR input and output connectors. Please refer to the diagram below.

Phantom 9x30 LED Moving Head F7100086
www.flash-butrym.pl
5

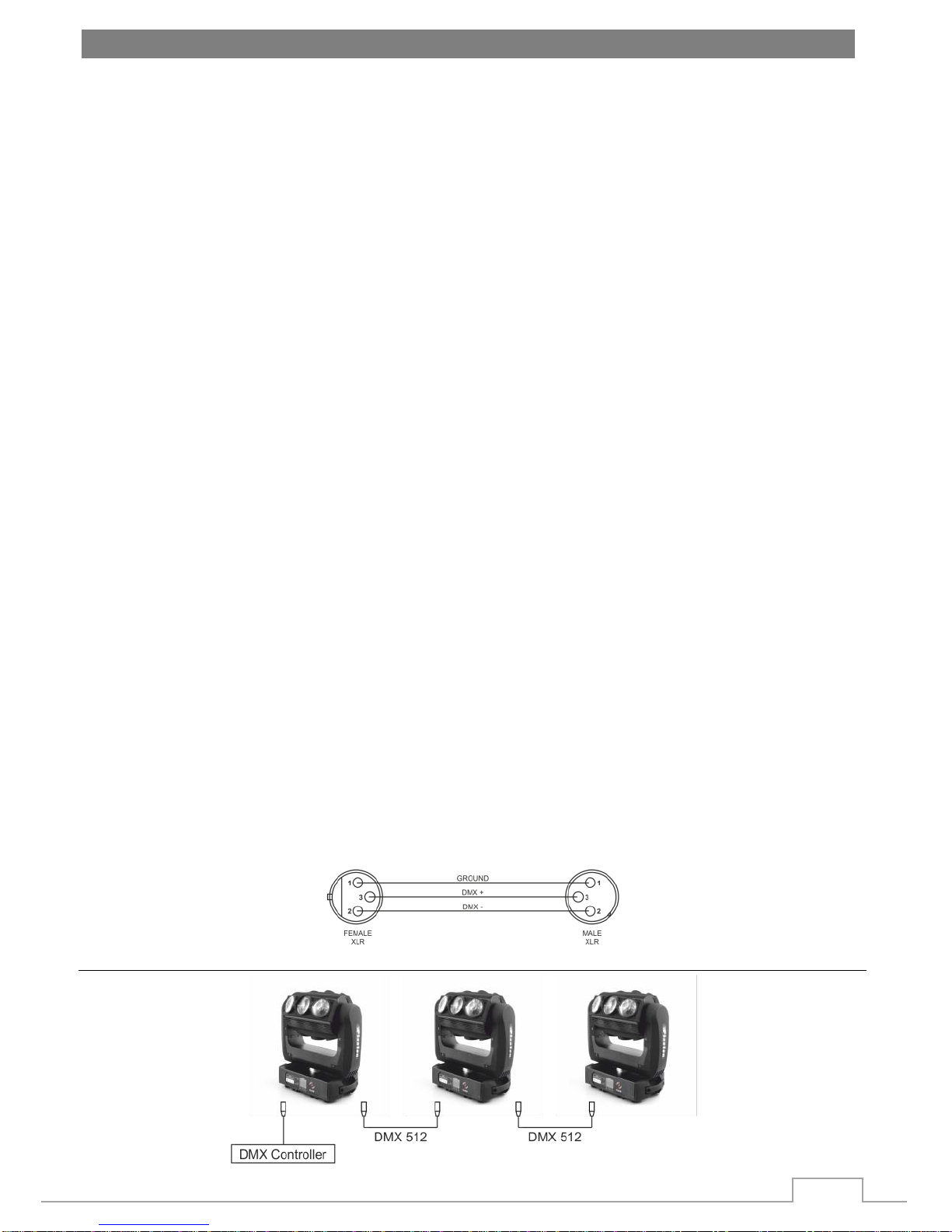

DMX-512 connection with DMX terminator:
For installations where the DMX cable has to run a long distance or is in an electrically noisy environment,
such as in a discotheque, it is recommended to use a OMX terminator. This helps in preventing corruption
of the digital control signal by electrical noise. The OMX terminator is simply an XLR plug with a 120 Q
resistor connected between pins 2 and 3, which is then plugged into the output XLR socket of the last fixture
in the chain. Please see illustrations below.
5.1 Voltage specification
Total Power
Frequency
240W
50/60Hz
5.2 Connecting power supply
The connection is performed using power cable with IEC-C13 connector (included).
The device must be operated by qualified personnel. Make sure that the power grid supply parameters are
consistent with device parameters and limitations are not exceeded.
CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only
on the manufacturer or by a person with appropriate permissions.
6MAINTENANCE AND CLEANING
The following points have to be considered during the inspection:
1. All screws for installing the devices or parts of the device have to be tightly connected and must
not be corroded.
2. There must not be any deformations on the housing, color lenses, fixations and installation
spots(ceiling, suspension, trussing).
3. Mechanically moved parts must not show any traces of wearing and must not rotate with
unbalances.
4. The electric power supply cables must not show any damage , material fatigue or sediments.
5. Further instructions depending on the installation spot and usage have to be adhered by a skilled
installer and any safety problems have to be removed.

Phantom 9x30 LED Moving Head F7100086
www.flash-butrym.pl
6
CAUTION! Disconnect from mains before starting maintenance operation.
In order to make the lights in good condition and extend the life time, we suggest a regular cleaning to the
lights. 1) Clean the inside and outside lens each week to avoid the weakness of the lights due to
accumulation" of dust. 2) Clean the fan each week. 3) A detailed electric check by approved electrical
engineer each three month, make sure that the circuit contacts are in good condition, prevent the poor
contact of circuit from overheating.
We recommend a frequent cleaning of the device. Please use a moist, lint-free cloth. Never use alcohol or
solvents. There are no serviceable parts inside the device. Please refer to the instructions under "Installation
instructions". Should you need any spare parts, please order genuine parts from your local dealer.
7OPERATION MANUAL
7.1 Operation instructions
The moving head is for wash effect for on-site decoration purpose.
Don't turn on the fixture if it's been through severe temperature difference like after transportation
because it might damage the light due to the environment changes. So make sure to operate the
fixture until it is in normal temperature.
This light should be keep away from strong shaking during any transportation or movement.
Don't pull up the light by only the heed, or it might cause damages to the mechanical parts.
Don't expose the fixture in overheat, moisture or environment with too much dust when installing
it. And don't lay any power cables on the floor. 0r it might cause electronic shock to the people.
Make sure the installation place is in good safety condition before installing the fixture.
Make sure to put the safety chain and check whether the screws are screwed properly when
installing the fixture.
Make sure the lens are in good condition. It's recommended to red lace the units if there are any
damages or severe scratch.
Make sure the fixture is operated by qualified personnel who knows the fixture before using.
Keep the original packages if any second shipment is needed.
Don't try to change the fixtures without any instruction by the manufacturer or the appointed
repairing agencies.
It is not in warranty range if there are any malfunctions from not following the user manual to
operate or any illegal operation, like shock short circuit, electronic shock, lamp broke, etc.
7.2 Control panel
The control panel is equipped with LED 4 characters display and 4 buttons.

Phantom 9x30 LED Moving Head F7100086
www.flash-butrym.pl
7
7.3 Menu
Menu diagram:
Address
Address
001-512
Channels
14/19/46
ModeSet
Mode
DMX
AUTO
SOUND
DMX Timeout
HOLD
SOUND
AUTO
BLACK
ShowMode
SHOW0
SHOW1
SHOW2
SHOW3
Display
Language
English
Chinese
ScreenSav
Saver
Black
Keep
DisplayRot
ON
OFF
Setting
Sensitivity
00-99
PanInverse
OFF
ON
TiltInverse
OFF
ON
PanOffset
000-255
TiltOffset
000-255
FactorySet
Chinese
ColorCal
ROffset
000-255
GOffset
000-255

Phantom 9x30 LED Moving Head F7100086
www.flash-butrym.pl
8
7.4 DMX channel list
14CH mode
Channel
Function
Effect
CH 1
Pan
0-255
CH 2
Tilt
0-255
CH 3
Unlimited Tilt
movement
0-9: No function
10-255: 0°- no limit
CH 4
Pan/Tilt Speed
0-255: Fast to slow
CH 5
Dimmer
0-255: 0%-100%
CH 6
Strobe
0-9: No function
10-249: Strobe, slow to fast
250-255: No function
CH 7
Macro
0: No function
1-7: Shade
8-140: Auto mode
141-255: Sound activated mode
CH 8
Auto
0-15: No function
16-44: Auto effect 0
45-74: Auto effect 1
75—104: Auto effect 2
105-128: Auto effect 3
129-157: Auto effect 4
158-187: Sound activated effect 1
188-217: Sound activated effect 2
218-255: Sound activated effect 3
CH 9
Speed/Sound sensitivity
0-255: 0%-100%
CH 10
White dimmer
0-255: 0%-100%
CH 11
Blue dimmer
0-255: 0%-100%
CH 12
Green dimmer
0-255: 0%-100%
CH 13
Red dimmer
0-255: 0%-100%
CH 14
Reset
0-149: No function
150-200: Reset
201-255: No function
BOffset
000-255
WOffset
000-255
Reset
Reset system?

Phantom 9x30 LED Moving Head F7100086
www.flash-butrym.pl
9
19CH mode
Channel
Function
Effect
CH 1
Pan
0-255
CH 2
Tilt
0-255
CH 3
Unlimited Tilt movement
0-9: No function
10-255: 0°- no limit
CH 4
Pan/Tilt Speed
0-255: Fast to slow
CH 5
Dimmer
0-255: 0%-100%
CH 6
Strobe
0-9: No function
10-249: Strobe, slow to fast
250-255: No function
CH 7
Macro
0: No function
1-7: Shade
8-140: Auto mode
141-255: Sound activated mode
CH 8
Auto
0-15: No function
16-44: Auto effect 0
45-74: Auto effect 1
75—104: Auto effect 2
105-128: Auto effect 3
129-157: Auto effect 4
158-187: Sound activated effect 1
188-217: Sound activated effect 2
218-255: Sound activated effect 3
CH 9
Speed/Sound sensitivity
0-255: 0%-100%
CH 10
Section 1 color combination
0-255: Various colors
CH 11
Section 2 color combination
0-255: Various colors
CH 12
Section 3 color combination
0-255: Various colors
CH 13
Section 4 color combination
0-255: Various colors
CH 14
Section 5 color combination
0-255: Various colors
CH 15
Section 6 color combination
0-255: Various colors
CH 16
Section 7 color combination
0-255: Various colors
CH 17
Section 8 color combination
0-255: Various colors
CH 18
Section 9 color combination
0-255: Various colors
CH 19
Reset
0-149: No function
150-200: Reset
201-255: No function

Phantom 9x30 LED Moving Head F7100086
www.flash-butrym.pl
10
46CH mode
Channel
Function
Effect
CH 1
Pan
0-255
CH 2
Tilt
0-255
CH 3
Unlimited Tilt
movement
0-9: No function
10-255: 0°- no limit
CH 4
Pan/Tilt Speed
0-255: Fast to slow
CH 5
Dimmer
0-255: 0%-100%
CH 6
Strobe
0-9: No function
10-249: Strobe, slow to fast
250-255: No function
CH 7
Macro
0: No function
1-7: Shade
8-140: Auto mode
141-255: Sound activated mode
CH 8
Auto
0-15: No function
16-44: Auto effect 0
45-74: Auto effect 1
75—104: Auto effect 2
105-128: Auto effect 3
129-157: Auto effect 4
158-187: Sound activated effect 1
188-217: Sound activated effect 2
218-255: Sound activated effect 3
CH 9
Speed/Sound sensitivity
0-255: 0%-100%
CH 10
Section 1- White
0-255: 0%-100%
CH 11
Section 1- Blue
0-255: 0%-100%
CH 12
Section 1- Green
0-255: 0%-100%
CH 13
Section 1- Red
0-255: 0%-100%
CH 14
Section 2- White
0-255: 0%-100%
CH 15
Section 2- Blue
0-255: 0%-100%
CH 16
Section 2- Green
0-255: 0%-100%
CH 17
Section 2- Red
0-255: 0%-100%
CH 18
Section 3- White
0-255: 0%-100%
CH 19
Section 3- Blue
0-255: 0%-100%
CH 20
Section 3- Green
0-255: 0%-100%
CH 21
Section 3- Red
0-255: 0%-100%
CH 22
Section 4- White
0-255: 0%-100%
CH 23
Section 4- Blue
0-255: 0%-100%
CH 24
Section 4- Green
0-255: 0%-100%
CH 25
Section 4- Red
0-255: 0%-100%
CH 26
Section 5- White
0-255: 0%-100%
CH 27
Section 5- Blue
0-255: 0%-100%
CH 28
Section 5- Green
0-255: 0%-100%
CH 29
Section 5- Red
0-255: 0%-100%
CH 30
Section 6- White
0-255: 0%-100%
CH 31
Section 6- Blue
0-255: 0%-100%
CH 32
Section 6- Green
0-255: 0%-100%
CH 33
Section 6- Red
0-255: 0%-100%
CH 34
Section 7- White
0-255: 0%-100%
CH 35
Section 7- Blue
0-255: 0%-100%
CH 36
Section 7- Green
0-255: 0%-100%
CH 37
Section 7- Red
0-255: 0%-100%
CH 38
Section 8- White
0-255: 0%-100%
CH 39
Section 8- Blue
0-255: 0%-100%

Phantom 9x30 LED Moving Head F7100086
www.flash-butrym.pl
11
CH 40
Section 8- Green
0-255: 0%-100%
CH 41
Section 8- Red
0-255: 0%-100%
CH 42
Section 9- White
0-255: 0%-100%
CH 43
Section 9- Blue
0-255: 0%-100%
CH 44
Section 9- Green
0-255: 0%-100%
CH 45
Section 9- Red
0-255: 0%-100%
CH 46
Reset
0-149: No function
150-200: Reset
201-255: No function

Phantom 9x30 LED Moving Head F7100086
www.flash-butrym.pl
12
1ROZPAKOWANIE
Dziękujemy za zakup urządzenia Głowica Ruchoma Phantom 9x30 LED. Dla własnego bezpieczeństwa,
należy przeczytać instrukcję obsługi przed instalacją urządzenia. Niniejsza instrukcja obejmuje ważne
informacje na temat instalacji i użytkowania. Proszę zainstalować i obsługiwać urządzenie zgodnie z
poniższymi instrukcjami. Należy przechowywać niniejszą instrukcję dla przyszłych potrzeb.
Głowica Phantom 9x30 LED jest wykonana z nowego rodzaju tworzyw konstrukcyjnych wysokiej
wytrzymałości temperaturowej. Przeznaczona jest do średnich i dużych występów na żywo, studio,
nocnych klubów i dyskotek.
Zastosowane diody 4-w-1 LED (RGBW), charakteryzują się wysoką jasnością i stabilnością. Proszę uważnie
rozpakować urządzenie i sprawdzić, czy nie zostało uszkodzone podczas transportu.
2INFORMACJE O PRODUKCIE
2.1 Opis produktu
Obudowa głowicy ruchomej Phantom 9x30 LED została wykonana z trwałego tworzywa sztucznego, dzięki
czemu urządzenie cechuje większa żywotność, niż podobne głowice tej klasy. Szereg funkcji takich jak
wbudowane programy, możliwość płynnej regulacji prędkości obrotu i przechyłu czy dostęp do regulacji
kierunku (z poziomu menu) czyni z głowicy ruchomej Phantom 9x30 LED uniwersalne narzędzie
estradowych realizatorów oświetlenia. Łatwość obsługi pozwoli również mniej zaawansowanym
użytkownikom zastosować urządzenie np. w klubie lub dyskotece.
2.2 Specyfikacja
Pobór mocy: 240W
Częstotliwość napięcia: 50/60Hz
Typ diody: 4w1
Ilość diod: 9
Moc diody: 30W
Wyświetlacz: LCD Kolorowy
Barwa: RGBW
Ściemnianie: Płynne: 0 - 100%
Standard DMX: DMX 512
Sterowanie: 4 przyciski
Tryby pracy: DMX, Automatyczny, Sterowanie dźwiękiem
AC IN: IEC - C14
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin
Rodzaj obudowy: ABS
Chłodzenie: Aktywne
Wysokość [cm]: 40
Szerokość [cm]: 38
Głębokość [cm]: 19
Waga [kg]: 10
Waga z opakowaniem [kg]: 11,8
W zestawie: Kabel zasilający , uchwyt montażowy x2

Phantom 9x30 LED Moving Head F7100086
www.flash-butrym.pl
13
3BEZPIECZEŃSTWO
UWAGA! Zachowaj ostrożność podczas korzystania. Dotykanie przewodów może skutkować porażeniem
przez wysokie napięcie.
To urządzenie opuściło fabrykę w idealnym stanie technicznym. W celu utrzymania tego stanu i
zapewnienia bezpiecznej pracy, absolutnie konieczne jest, aby postępować zgodnie z instrukcjami
ostrzeżeniami opisanych w tej instrukcja obsługi.
Ważne: Uszkodzenia spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi nie są objęte gwarancją.
Sprzedawca nie ponosi odpowiedzialności za wszelkie powstałe wady i problemy.
Jeśli urządzenie zostało narażone na zmiany temperatury na skutek zmiany warunków środowiskowych,
nie należy wyłączać go od razu. Kondensacja może spowodować uszkodzenie urządzenia. Należy
pozostawić urządzenie wyłączone, aż osiągnie temperaturę pokojową. Urządzenie musi być uziemione.
Podłączenie elektryczne może przeprowadzić wykwalifikowana osoba. Urządzenie powinno być używane
tylko z zasilaniem o odpowiedniej częstotliwości.
Upewnić się, że dostępne napięcie nie jest większe niż podano w instrukcji.
Upewnić się, że przewód zasilania nie został uszkodzony przez ostre krawędzie. Jeśli tak się stanie,
wymiany kabla może dokonać jedynie autoryzowany serwis. Urządzenie zawsze należy odłączać od
zasilania gdy nie jest używane lub na czas konserwacji.
Przewód zasilający należy odłączać chwytając za wtyczkę. Nigdy nie wyciągać wtyczki ciągnąc za przewód
zasilający.
Podczas pierwszego uruchomienia może pojawić się dym. Jest to normalny proces i nie musi oznaczać, że
urządzenie jest uszkodzone, zjawisko to będzie stopniowo zanikać.
Nie kierować promienia światła na substancje łatwopalne.
Lampy nie mogą być instalowane w pobliżu substancji palnych, zachować odległość ponad 50cm od ściany
dla zapewnienia sprawnego przepływu powietrza oraz aby zapobiec blokowaniu wentylatorów oraz ujść
ciepła.
Jeśli zewnętrzny przewód zasilania jest uszkodzony, należy go wymienić. Przewód może zostać
wymieniony wyłącznie przez producenta lub jego przedstawiciela w autoryzowanym serwisie w celu
uniknięcia zagrożenia.
4INSTALACJA
Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu.
Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.
Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem
urządzenia.
Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz
prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami
urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej
powinny być wykonywane przez wykwalifikowany personel.

Phantom 9x30 LED Moving Head F7100086
www.flash-butrym.pl
14
UWAGA! Dla dodatkowej ochrony montować urządzenie w obszarach poza drogami komunikacyjnymi,
nad miejscami siedzącymi, lub w miejscach gdzie urządzenie może być w zasięgu osób nieuprawnionych.
Przed rozpoczęciem montażu urządzenia na jakiejkolwiek powierzchni lub konstrukcji należy upewnić się,
że jej nośność jest co najmniej 10 razy większa niż masa urządzenia.
Instalowane urządzenie musi być zawsze zabezpieczone dodatkowymi zabezpieczeniami, takimi jak linki
bezpieczeństwa.
Nigdy podczas montażu, demontażu lub serwisowania urządzenia nie należy stać bezpośrednio pod
urządzeniem. W przypadku braku odpowiednich kwalifikacji nie należy instalować urządzenia
samodzielnie. Nieprawidłowy montaż może być przyczyną wypadku.
Przed podłączeniem głównego przewodu zasilającego do odpowiedniego gniazdka należy upewnić się, że
wszystkie procedury instalacji, zabezpieczenia i podłączenia przewodów zostały przeprowadzone
prawidłowo.
Klamra montażowa: Urządzenie posiada unikalny uchwyt montażowy, który montuje się w dolnej części
podstawy. Dołączony uchwyt "Omega” pozwala na bezpieczny montaż urządzenia do konstrukcji (patrz
ilustracja poniżej). Podczas montażu tego urządzenia na kratownicy należy odpowiednio zamontować hak
montażowy do uchwytu Omega za pomocą śruby M10. Jako dodatkowy środek bezpieczeństwa należy
upewnić się, że co najmniej jedna linka zabezpieczająca została zamontowana prawidłowo z
wykorzystaniem punktu zaczepienia zintegrowanego z podstawą.
Niezależnie od wybranej opcji montażu osprzętu, zawsze należy zabezpieczyć urządzenie za pomocą linki
zabezpieczającej. Urządzenie posiada wbudowany w podstawie punkt zaczepienia dla linki
zabezpieczającej, jak pokazano powyżej. Pamiętaj, aby używać do tego celu tylko specjalnego punktu
zaczepienia i nigdy nie mocować linki zabezpieczającej do uchwytu służącego do przenoszenia urządzenia.
5POŁĄCZENIA
Urządzenie wyposażone jest w następujące interfejsy:
1. DMX (wejście/wyjście) – złącza: XLR 3-pin
2. Zasilanie (wejście) –złącze: IEC-C14
Podłącz dostarczony kabel XLR do 3-pinowego żeńskiego wyjścia XLR kontrolera i po drugiej stronie do 3-
pinowego męskiego wejścia XLR głowicy ruchomej.
Głowice mogą być połączone ze sobą szeregowo. Przewód sygnałowy powinien być ekranowany,
dwurdzeniowy oraz posiadać złącza XLR wejściowe i wyjściowe. Poniższy diagram przedstawia schematy
połączeń.

Phantom 9x30 LED Moving Head F7100086
www.flash-butrym.pl
15
DMX-512 connection with DMX terminator:
W przypadku instalacji w systemie, gdzie kabel DMX musi przesyłać sygnał na dużą odległość lub jest
umieszczony w otoczeniu urządzeń emitujących zakłócenia elektryczne, zalecane jest zastosowanie
terminatora DMX. Pomaga to w zapobieganiu strat cyfrowego sygnału sterującego. Terminator DMX to po
prostu wtyk XLR z rezystorem 120podłączonym pomiędzy pinami 2 i 3, który jest następnie podłączony
do gniazda XLR ostatniego urządzenia w łańcuchu.
5.1 Specyfikacja zasilania
Pobór mocy
Częstotliwość zasilania
240W
50/60Hz
5.2 Podłączanie zasilania
Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i
wtyczką typu IEC-C13 z drugiej strony (w zestawie).
Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry
zasilania sieci energetycznej są zgodne z parametrami urządzenia i nie zostają przekroczone ograniczenia
dotyczące poboru energii elektrycznej z sieci.
UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana
lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi
uprawnieniami.

Phantom 9x30 LED Moving Head F7100086
www.flash-butrym.pl
16
6CZYSZCZENIE I KONSERWACJA
Poniższe punkty muszą być brane pod uwagę podczas kontroli:
1. Wszystkie śruby do instalacji urządzenia lub części urządzenia muszą być dokręcone i nie mogą
być skorodowane.
2. Nie może być żadnych odkształceń na obudowie, soczewkach, miejscach instalacji (sufit,
konstrukcja montażowa).
3. Ruchome części nie mogą posiadać żadnych śladów przetarć i nie mogą obracać się
nierównomiernie.
4. Elektryczne przewody zasilające nie mogą wykazywać żadnych uszkodzeń, przetarć lub przegięć
materiału.
5. Dalsze instrukcje, zależnie od miejsca instalacji i użytkowania muszą być przestrzegane przez
specjalistę instalatora a wszelkie problemy bezpieczeństwa muszą zostać usunięte.
UWAGA! Odłączyć od zasilania przed rozpoczęciem operacji konserwacyjnych.
W celu utrzymania urządzenia w dobrym stanie i wydłużenia żywotności, zaleca się regularne czyszczenie.
1) Wyczyść soczewki raz w tygodniu, aby uniknąć spadku jasności światła na skutek nagromadzenia kurzu.
2) Wyczyścić wentylator raz w tygodniu. 3) Zlecić dokonanie szczegółowego przeglądu elektrycznego
wykwalifikowanemu inżynierowi elektrykowi raz na każde trzy miesiące, upewnić się, że styki przewodu
są w dobrym stanie aby zapobiec przegrzaniu z powodu niewłaściwego kontaktu powierzchni stykowych.
Zaleca się częste czyszczenie urządzenia. Należy używać wilgotnej, niestrzępiącej się szmatki. Nigdy nie
używać alkoholu ani rozpuszczalników. Nie ma żadnych części wymagających obsługi wewnątrz
urządzenia. Jeśli potrzebujesz części zamiennych należy zamówić oryginalne części u lokalnego
przedstawiciela firmy.

Phantom 9x30 LED Moving Head F7100086
www.flash-butrym.pl
17
7INSTRUKCJA UŻYTKOWANIA
7.1 Instrukcja użytkowania
Aby uniknąć uszkodzenia urządzenia nie należy włączać go, jeśli było wystawione na działanie
zmieniających się warunków atmosferycznych oraz dużych zmian temperatur. Należy upewnić
się, urządzenie włączane jest w normalnej temperaturze.
Nie należy narażać urządzenia na silne wstrząsy w trakcie transportu lub użytkowania
Nie chwytać i nie przenosić urządzenia bezpośrednio za głowicę, ponieważ może to spowodować
uszkodzenie części mechanicznych.
Nie narażać urządzenia na przegrzanie, zbyt duże zawilgocenie lub zapylenie podczas instalacji.
Nie kłaść kabli zasilających bezpośrednio na podłodze, ponieważ może to spowodować porażenie
prądem.
Przed instalacją urządzenia upewnić się, że miejsce instalacji jest bezpieczne.
Upewnić się, że zainstalowany jest łańcuch bezpieczeństwa i sprawdzić, czy śruby są przykręcone
prawidłowo.
Upewnić się, że soczewki są w dobrym stanie. Jeśli soczewka zostanie uszkodzona lub poważnie
zarysowana zaleca się jej wymianę.
Upewnić się, że urządzenie jest obsługiwane przez wykwalifikowany personel, który zna zasady
jego użytkowania.
Należy zachować oryginalne opakowanie, na potrzeby ewentualnej wysyłki.
Gwarancja nie obejmuje napraw usterek, które nastąpiły z powodu niezastosowania się do
niniejszej instrukcji.
7.2 Panel sterowania
Panel sterowania wyposażony jest w kolorowy wyświetlacz LCD oraz w cztery przyciski.

Phantom 9x30 LED Moving Head F7100086
www.flash-butrym.pl
18
7.3 Menu
Schemat menu urządzenia:
Address
Address
001-512
Channels
14/19/46
ModeSet
Mode
DMX
AUTO
SOUND
DMX Timeout
HOLD
SOUND
AUTO
BLACK
ShowMode
SHOW0
SHOW1
SHOW2
SHOW3
Display
Language
English
Chinese
ScreenSav
Saver
Black
Keep
DisplayRot
ON
OFF
Setting
Sensitivity
00-99
PanInverse
OFF
ON
TiltInverse
OFF
ON
PanOffset
000-255
TiltOffset
000-255
FactorySet
Chinese
ColorCal
ROffset
000-255
GOffset
000-255

Phantom 9x30 LED Moving Head F7100086
www.flash-butrym.pl
19
BOffset
000-255
WOffset
000-255
Reset
Reset system?
