Flexit CI 76 User manual

1 Om denne veiledningen
1.1 Om enheten
CI 76 er en trådløs CO
2
-føler beregnet for ventilasjonsanlegg. Den formidler informasjon om CO
2
-nivå,
forespørsler om ventilasjonshastighet og systemstatus via kommunikasjon med den trådløse adapteren
som er tilkoblet ventilasjonsaggregatet.
1.2 Advarsler
!
”Advarsel” angir en fare som kan
medføre personskade, også livstruende.
”Obs” brukes for å
tydeliggjøre viktig
informasjon.
2 Sikkerhet
2.1 Direktiver
Enheten oppfyller følgende EU-direktiver:
• EMC-direktivet: 2004/108/EC • RoHS-direktivet: 2002/95/EF
• Lavspenningsdirektivet: 2006/95/EC • WEEE-direktivet: 2002/96/EF
• RTTE-direktivet: 1999/5/EF
2.2 Symboler på enheten
!
Forsiktig. Sjekk bruksanvisningen med tanke på viktige advarsler.
Fare: Risiko for elektrisk støt.
IEC 61140 beskyttelsesklasse II (dobbeltisolert)
CE-merking
Bruk av enheten er kanskje ikke lovlig i alle EU-medlemsland.
Avhendes i samsvar med WEEE-direktivet 2002/96/EC (kassering av elektrisk og elektronisk utstyr).
2.3 Generelle sikkerhetsanvisninger
- Produktet er designet og fremstilt med tanke på maksimal sikkerhet under montering, bruk og
vedlikehold.
- Deler av enheten kan være strømførende, med en potensiell dødelig spenning.
- Koble fra strømmen eller ta ut sikringen før enheten monteres, vedlikeholdes eller fjernes.
- Enheten er bare beregnet for innendørs bruk.
- Enheten må ikke utsettes for regn eller fukt fordi det kan oppstå kortslutning.
- Enheten kan bare brukes ved en temperatur på mellom 0 °C og 40 °C.
- Enheten skal bare rengjøres med en myk, fuktig klut. Bruk aldri rengjøringsmidler som inneholder
slipemidler eller kjemikalier.
- Enheten må ikke males.
3 Montering
3.1 Forberedelse
Alle elektriske tilkoblinger må gjøres av en
autorisert elektriker.
Ikke plasser enheten i en metallkledning.
1 Trykk på klemmen og trekk den fremre og bakre delen fra hverandre.
SQHVLNNHUKHWVGHNVHOHW%UXNHQOLWHQVNUXWUHNNHUPHGȵDWHQGHWLO§OºVQH
klemmen.
Når enheten ikke plasseres på en innfelt veggboks:
1 Klargjør veggen hvis det er nødvendig. Bruk monteringsplaten som mal.
2 Fjern plasten fra kabelinngangen på dekselet.
3.2 Monteringsprosedyre
1 Før kabelen gjennom det svarte hullet (A) eller kabelinngangen (B).
A
B
2 Plasser den bakre delen av enheten.
3 Fest fronten ved hjelp av skruene.
4 Koble til strømkabelen i skruklemmene.
5 Plasser frontdelen av enheten på den bakre delen.
a. Sett klemmene på plass.
b. Lukk og trykk til du hører et klikk.
3.3 Oppstart
A: Statusindikator
B: LED-indikator på valgt
innstilling
C: Trykkbryter
A
B
C
)RUXWVHWQLQJ$GDSWHU&ΖP§Y¨UHLQVWDOOHUWRJNRQȴJXUHUW
2 Aktiver strømtilførselen på 230 V. Alle indikatorer lyser i 3 sekunder.
3 Vent til statusindikatoren viser tilkoblingsmodus, statusdioden A blinker
vekslende grønn/rød. Hvis enheten viser en annen indikasjon,
HUbGHQbDOOHUHGHWLONREOHW
4 Start appen Flexit GO på din mobile enhet.
5 Når hjemskjermet vises, går du til Øvrige/Tilleggsfunksjoner/Trådløst tilbehør.
6 Trykk på Valgt enhet under overskriften Legg til trådløs enhet. Velg deretter CI 76 CO
2
-føler.
7 Når Status for innlæringsprosedyre har skiftet til Start innlæringsprosedyren (se bilde), trykker
du på bryter C. Hvis statusdioden A kun blinker grønt er alt i orden. Hvis ikke trykk en gang til på bryter C.
Enheten er nå koblet sammen med produktet, dette vises i listen Tilkoblede enheter etter noen få
sekunder.
4 Beskrivelse
4.1 Bruksområde
Produktet er laget for å indikere ventilasjonsnivået ved hjelp av viftehastighet basert på brukerens inndata
eller målt CO
2
-nivå.
4.2 Driftsprinsipp
Ventilasjonen styres ved at enheten kommuniserer trådløst med den sentrale styringsenheten.
9LDb/('LQGLNDWRUHQHRJNQDSSHQNDQGXOHVHDYRJDQJLJMHOGHQGHYLIWHPRGXVIRUYHQWLODVMRQVDJJUHJDWHW
116086-01
2018-03
CI 76
ART.NR. 116061
MONTERINGS- OG BRUKERVEILEDNING
CO
2
-føler, trådløs
MONTERINGS- OCH BRUKSANVISNING
CO
2
-givare, trådlös
MONTERINGS- OG BRUGERVEJLEDNING
CO
2
-sensor, trådløs
ASENNUS- JA KÄYTTÖOHJEET
CO
2
-anturi, langaton
INSTALLATION AND OPERATION INSTRUCTIONS
CO
2
sensor wireless

2 Säkerhet
2.1 Direktiv
Enheten uppfyller följande EG-direktiv:
• EMC-direktivet: 2004/108/EG • RoHS-direktivet: 2002/95/EG
• Lågspänningsdirektivet: 2006/95/EG • WEEE-direktivet: 2002/96/EG
• RTTE-direktivet: 1999/5/EG
2.2 Symboler på enheten
!
Varning. Kontrollera anvisningarna och vidtag anvisade försiktighetsåtgärder.
Fara: risk för elstöt.
IEC 61140 skyddsklass II (dubbelisolerad)
CE-märkning
Användandet av enheten är kanske inte lagligt i alla länder.
Kassera enheten i enlighet med EG-direktiv 2002/96/EG (WEEE).
2.3 Allmänna säkerhetsanvisningar
- Denna produkt är utformad och tillverkad för att säkerställa maximal säkerhet under installation,
GULIWbRFKVHUYLFH
- Delar av enheten leder ström med potentiell dödlig spänning.
- Koppla från strömmen vid strömförsörjningsledningen, strömbrytaren eller säkringen innan enheten
installeras, servas eller tas bort.
- Enheten är endast utformad för inomhusbruk.
- Utsätt inte enheten för regn eller fukt, då det kan medföra kortslutning.
(QKHWHQDQY¦QGVPHOODQbr&RFKbr&
- Använd endast en mjuk fuktig trasa vid rengöring av enheten. Använd aldrig slipmedel eller kemiskt
rengöringsmedel.
- Måla inte enheten.

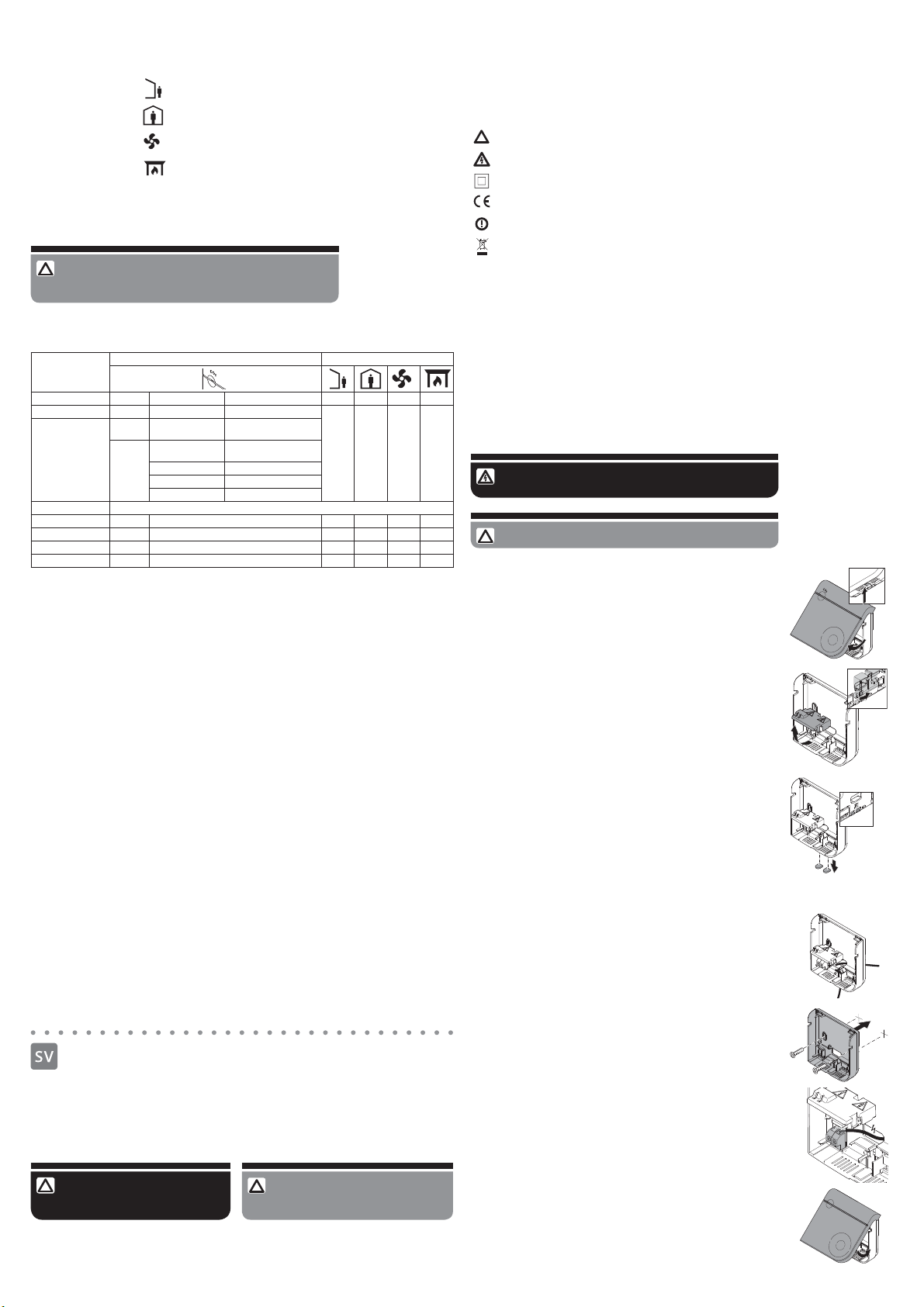

3 Installation
3.1 Förberedelse
Alla elektriska anslutningar måste utföras
DYbNYDOLȴFHUDGHOHNWULNHU
3ODFHUDLQWHHQKHWHQLHWWPHWDOOK¸OMH
1 Tryck på klämman och dra främre delen från den bakre delen.
2 Öppna skyddskåpan. Använd en liten platt skruvmejsel för att lossa
klämman.
När du inte placerar enheten på en vägglåda för infälld montering:
1 Förbered väggen vid behov. Använd monteringsplattan som mall.
2 Ta bort plasten på höljet vid kabelingången.
3.2 Installation
1 Led strömkabeln genom det bakre hålet (A) eller kabelingången (B).
A
B
2 Placera den bakre delen av enheten.
3 Sätt fast den bakre delen med hjälp av skruvarna.
4 Anslut strömkabeln i skruvplintarna.
5 Placera den främre delen av enheten på den bakre delen.
a. Placera klämmorna.
b. Stäng och tryck tills det klickar.
4.2.1 Ventilasjonshastigheter og valgte innstillinger
Ventilasjonsanlegget går i én av følgende moduser. I hver av modusene stiller styringssystemet
YHQWLODVMRQVDQOHJJHWS§HWDOOHUHGHNRQȴJXUHUWYHQWLODVMRQVQLY§9DULJKHWHQDYPLGOHUWLGLJHPRGXVHU
NDQbDQJLVL)OH[LW*2DSSHQHOOHUS§EHWMHQLQJVSDQHOHW&Ζ
• AWAY: Beregnet for bruk når ingen er i bygningen over lengre perioder.
• HOME: Beregnet for vanlig bruk når det oppholder seg folk i bygningen.
• HIGH (midlertidig): Beregnet for bruk når det er midlertidig behov for mer ventilasjon.
• FIREPLACE (midlertidig): Beregnet for midlertidig bruk sammen med et ildsted.
4.2.2 CO
2
-børverdi
Enheten måler CO
2
-innholdet i luften kontinuerlig og sender måleverdien til den sentrale styringsenheten.
Den sentrale styringsenheten regulerer ventilasjonen tilsvarende for å holde det målte CO
2
-nivået under
ønsket nivå. Ønsket børverdi for CO
2
i modus HOME og AWAY angis i Flexit GO-appen.
De valgte børverdiene for CO2lagres i den sentrale
styringsenheten. Enheten måler bare den faktiske
verdien.
4.3 Optiske signaler
Statusindikator Modusindikatorer
Oppstart Hvit Kontinuerlig På På På På
Systemstatus Grønn Kontinuerlig <800 deler per million
Gul Kontinuerlig 800–1900 deler
SHUbPLOOLRQ
Rød
Kontinuerlig >1900 deler
SHUbPLOOLRQ
1 blink Komm.feil
4 blink Feil på CO
2
-føler
5 blink Dårlig batteri
Valg
AWAY Av •
HOME Av •
HIGH Av •
FIREPLACE Av •
5 Betjening
5.1 Vise status
1 Trykk på bryter C. LED-indikator, B viser gjellende modus i ca. 10 sekunder. LED-indikator A viser status.
5.2 Velge modus
Fra statusskjermen:
1 Trykk på bryter. Modusindikatorene viser neste valg.
2 Ved behov trykker du på brytern innen 2 sekunder, inntil valget viser ønsket modus.
3 Vent i 2 sekunder. Enheten bruker ønsket modus.
Statusindikatoren og modusindikatorene viser systemstatus i ca. 10 sekunder.
6 Tekniske data
6.1 Mål
Generelle mål (h x b x d): 100 x 100 x 25 mm
Vekt: ± 125g
6.2 Omgivelsesforhold
Driftstemperatur: 0 til 40 °C
Temperatur ved transport og oppbevaring: -20 til 55°C
Relativ fuktighet: 0–90 %, uten kondens
Ζ3NODVVLȴVHULQJΖ(& IP30
(OHNWULVNHVSHVLȴNDVMRQHU
Strømkilde: 195–253 VAC, 50 Hz.
Maks. strømforbruk: 4 VA
Ledningsdiameter: 0,25 til 2,5 mm
2
6SHVLȴNDVMRQHUWU§GOºVWLONREOLQJ
Kommunikasjonsfrekvens: 868,3 MHz
$YJLWWH΍HNW Minst 0 dBm
Det er ikke tillatt å bruke enheten utenfor
Europa.
6SHVLȴNDVMRQHU&22-måling
Optimalt måleområde: 400 til 2000 PPM
Målenøyaktighet (innenfor optimalt område,
>10 min etter oppstart): 40 deler per million + 2 % av avlesing ved 20 °C
Stabiliseringstid etter oppstart: 2 minutter
Våre produkter er i kontinuerlig utvikling og vi forbeholder oss derfor retten til endringer.
Vi tar også forbehold om eventuelle trykkfeil som måtte oppstå.
1 Om denna manual
1.1 Om enheten
CI 76 är en trådlös koldioxidgivare för ventilationssystem. Enheten kommunicerar koldioxidnivå, begärd
ventilationshastighet och systemstatus via kommunikation med den trådlösa adaptern, som i sin tur är
ansluten till ventilationsaggregatet.
1.2 Varningar
!
ȋ9DUQLQJȋLGHQWLȴHUDUHQIDUD
som kan leda till personskada,
inklusive dödsfall.
”Obs” används för att tydliggöra
viktig information.

6SHFLȴNDWLRQHUI¸UWU§GO¸VDQVOXWQLQJ
Kommunikationsfrekvens: 868,3 MHz
8WH΍HNW minst 0 dBm
Obs. Använd ej enheten utanför Europa.
6SHFLȴNDWLRQHUI¸UNROGLR[LGP¦WQLQJ
Optimalt mätområde: WLOObSSP
Mätnoggrannhet (inom optimalt område
> 10 minuter efter uppstart): SSPbDYDYO¦VQLQJYLGbr&
Stabiliseringsperiod efter uppstart: 2 minuter
Våra produkter utvecklas ständigt och vi förbehåller oss därför rätten till ändringar.
Vi tar inte heller ansvar för eventuella feltryck.
1 Om denne manual
1.1 Om enheden
CI 76 er en trådløs CO
2
-sensor til ventilationssystemer. Enheden kommunikerer oplysninger om
CO
2
-niveau, anmodet ventilationshastighed og systemstatus med den trådløse adapter som er tilkoblet
ventilationsaggregatet.
1.2 Advarsler
!
”Advarsel” angiver en fare, der kan
medføre personskade, herunder
dødsfald.
”Bemærk” bruges til at
fremhæve yderligere
oplysninger.
2 Sikkerhed
2.1 Direktiver
Enheden opfylder følgende EF-direktiver:
• EMC-direktivet: 2004/108/EF • RoHS-direktivet: 2002/95/EF
• Lavspændingsdirektivet: 2006/95/EF • WEEE-direktivet: 2002/96/EF
• RTTE-direktivet: 1999/5/EF
2.2 Skilte på enheden
!
Forsigtig. Se de vigtige advarsler i betjeningsvejledningen.
Fare: risiko for elektrisk stød.
IEC 61140-beskyttelsesklasse II (dobbelt isoleret)
CE-mærkning
Brug af enheden er muligvis ikke tilladt i alle medlemslande.
%RUWVND΍HVLKWGHW(XURS¨LVNH)¨OOHVVNDEVGLUHNWLY():(((
2.3 Generelle sikkerhedsanvisninger
- Dette produkt er udviklet og fremstillet med henblik på maksimal sikkerhed under installation,
GULIWbRJbVHUYLFH
- Dele af enheden er tilsluttet strømforsyningen, som er en potentielt dødelig spænding.
- Afbryd strømmen med ledningen, afbryderen eller sikringen, inden enheden installeres, serviceres eller
afmonteres.
- Enheden er udelukkende beregnet til indendørs brug.
- For at undgå kortslutning må enheden ikke udsættes for regn eller fugt.
(QKHGHQNDQNXQDQYHQGHVYHGPHOOHPbRJbr&
- Enheden må kun rengøres med en blød og fugtig klud. Brug aldrig slibemidler eller kemiske
rengøringsmidler.
- Mal ikke enheden.
3 Installation
3.1 Klargøring
Alle elektriske tilslutninger skal udføres
DIbNYDOLȴFHUHGHHOHNWULNHUH
Enheden må ikke installeres i et metalkabinet.
1 Tryk på clipsen, og træk den forreste del fra den bageste del.
EQVLNNHUKHGVG¨NVOHW/ºVQFOLSVHQPHGHQOLOOHȵDGVNUXHWU¨NNHU
Hvis enheden ikke er monteret i et indbygget vægkabinet:
1 Klargør om nødvendigt væggen. Brug monteringspladen som skabelon.
2 Fjern plastdækslet fra kabinettets kabelindgang.
3.3 Uppstart
A: Statuslysdiod
B: LED indikatorer
C: Tryckknapp
A
B
C
)¸UXWV¦WWQLQJ$GDSWHU&ΖP§VWHYDUDLQVWDOOHUDGRFKNRQȴJXUHUDG
2 Slå på spänningen till enheten, alla lysdioder tänds i 3 sekunder.
3 Vänta tills statusindikatorn visar anslutningsläge, statusdiod A blinkar
växlande grönt / rött. Om enheten visar en annan indikation är den redan
ansluten.
4 Starta appen Flexit GO på din mobila enhet.
5 När hemskärmen visas, gå till Övrigt/Tilläggsfunktioner/Trådlösa tillbehör.
6 Tryck på Vald enhet under rubriken Lägg till trådlös enhet. Välj därefter CI 76 CO
2
-givare.
7 När Status för inlärningsprocessen växlat till Starta inlärningsprocessen (se bild) tryck på knapp C.
Om statuslysdioden A blinkar grönt är allt OK. Om inte tryck på knapp C ytterligare en gång.
Enheten är nu ihopkopplad med produkten vilket framgår i listan för Anslutna enheter efter några
sekunder.
4 Beskrivning
4.1 Användningsområde
(QKHWHQ¦UDYVHGGI¸ULQVW¦OOQLQJDYYHQWLODWLRQVQLY§QPHGKM¦OSDYȵ¦NWKDVWLJKHWHQEDVHUDWS§YDOWO¦JH
eller uppmätt koldioxidnivå.
$UEHWVSULQFLS
Enheten kommunicerar med den centrala styrenheten med hjälp av trådlös kommunikation för att styra
YHQWLODWLRQHQ9LDO\VGLRGHUQDRFKNQDSSHQNDQGXO¦VDDYYLONHWȵ¦NWO¦JHYHQWLODWLRQVV\VWHPHW¦ULQVW¦OOW
S§RFKPHGWU\FNNQDSSHQNDQGXMXVWHUDWLOO¸QVNDWȵ¦NWO¦JH
4.2.1 Ventilationslägen
Ventilationssystemet går i ett av följande lägen. I varje läge ställer styrenheten in ventilationssystemet
LbHQbUHGDQNRQȴJXUHUDGYHQWLODWLRQVQLY§9DUDNWLJKHWI¸UWLOOI¦OOLJDO¦JHQNDQVW¦OODVLQL)OH[LW*2DSSHQ
eller i manöverpanelen CI 70.
• AWAY: Används när byggnaden inte är i bruk under en längre period.
• HOME: Används när byggnaden är i normalt bruk.
• HIGH (tillfälligt läge): Används vid ett tillfälligt förhöjt ventilationsbehov.
• FIREPLACE (tillfälligt läge): Används tillfälligt tillsammans med en eldstad.
%¸UY¦UGHI¸UNROGLR[LG
Enheten mäter kontinuerligt koldioxidnivån i luften och skickar det uppmätta värdet till den centrala
styrenheten. Den centrala styrenheten justerar ventilationen så att den uppmätta koldioxidnivån
understiger den begärda nivån. Önskade börvärden ställs in för både läge HOME och AWAY med hjälp av
Flexit GO-appen.
9DOGDE¸UY¦UGHQI¸UNROGLR[LGODJUDVLGHQFHQWUDOD
styrenheten. Enheten mäter endast det verkliga
värdet.
4.3 Visuella signaler
Statuslysdiod Lysdioder
Uppstart Vit Kontinuerlig På På På På
Systemstatus Grön Kontinuerlig < 800 ppm
Gul Kontinuerlig ȂbSSP
Röd
Kontinuerlig !bSSP
1 blinkning Kommunikationsfel
4 blinkningar Fel på CO
2
-givaren
5 blinkningar Låg batterinivå
Urval
AWAY Av •
HOME Av •
HIGH Av •
FIREPLACE Av •
5 Drift
5.1 Visa status
1 Tryck på knappen. Lysdioderna visar systemets status i ungefär 10 sekunder.
5.2 Välj ventilationsläge
Från statusskärmen:
1 Tryck på knappen. Lysdioderna visar nästa urval.
2 Tryck vid behov på knappen inom 2 sekunder tills önskad inställning visas..
3 Vänta 2 sekunder. Enheten justerar till begärd inställning.
Lysdioderna visar systemets valda inställning i ungefär 10 sekunder.
6 Tekniska data
6.1 Mått
Totala mått (h x b x d): 100 x 100 x 25 mm
Vikt: ±125 g
6.2 Omgivningskrav
Driftstemperatur: 0 till 40 °C
Temperaturområde vid transport och förvaring: ȂWLOObr&
Relativ luftfuktighet: ȂbLFNHNRQGHQVHUDQGH
Kapslingsklass (IEC60529): IP30
(OHNWULVNDVSHFLȴNDWLRQHU
Strömkälla: 195–253 VAC, 50 Hz.
Maximal strömförbrukning: 4 VA
Tråddiameter: 0,25 till 2,5 mm
2

Vælger
AWAY Fra •
HOME Fra •
HIGH Fra •
FIREPLACE Fra •
5 Betjening
5.1 Vis status
7U\NS§NQDSSHQ6WDWXVGLRGHQRJWLOVWDQGVGLRGHUQHYLVHUV\VWHPHWVVWDWXVLFDbbVHNXQGHU
5.2 Indstillingstilstand
Fra statusskærmen:
1 Tryk på knappen. Tilstandsdioderne viser det næste valg.
2 Tryk om nødvendigt på knappen inden for to sekunder, indtil den ønskede tilstand vises.
3 Vent to sekunder. Enheden anvender den anmodede tilstand.
 6WDWXVGLRGHQRJWLOVWDQGVGLRGHUQHYLVHUV\VWHPHWVVWDWXVLFDbbVHNXQGHU
6 Tekniske data
6.1 Mål
6DPOHGHP§O+b[b%b[b' b[bb[bbPP
Vægt: sbJ
6.2 Omgivelsesforhold
Driftstemperatur: WLObr&
Forsendelses- og opbevaringstemperatur: WLObr&
Relativ luftfugtighed: bLNNHNRQGHQVHUHQGH
.DSVOLQJVNODVVHΖ(&b IP30
(OHNWULVNHVSHFLȴNDWLRQHU
Strømforsyning: 9$&b+]
Maksimalt strømforbrug: b9$
Ledningsdiameter: WLObPP
2
6SHFLȴNDWLRQHUIRUWU§GOºVWLOVOXWQLQJ
Kommunikationsfrekvens: b0+]
8GJDQJVH΍HNW PLQbG%P
Denne enhed må ikke anvendes uden
for Europa.
6.5 CO2P§OHVSHFLȴNDWLRQHU
Optimalt måleområde: WLObSSP
Målenøjagtighed (inden for optimal rækkevidde,
!bPLQHIWHURSVWDUW bSSPbDIDȵ¨VQLQJHQYHGbr&
Stabiliseringsperiode efter opstart: bPLQXWWHU
Vores produkter udvikles løbende, og vi forbeholder os derfor retten til ændringer.
Vi fralægger os endvidere ethvert ansvar for eventuelle trykfejl.
1 Tietoja tästä oppaasta
1.1 Tietoja tästä laitteesta
C176 on langaton hiilidioksidianturi ilmanvaihtojärjestelmään. Yksikkö viestii hiilidioksiditason, vaaditun
ilmastointinopeuden ja järjestelmän tilan langattoman sovittimen välityksellä, joka puolestaan on liitetty
ilmastointiaggregaattiin.
1.2 Varoitus
!
”Varoitus” tarkoittaa vaaraa, josta voi
olla seurauksena tapaturma tai jopa
kuolema.
”Huomautus” korostaa
lisätietoja.
2 Turvallisuus
2.1 Direktiivit
Tämä laite täyttää seuraavien EY-direktiivien vaatimukset:
• EMC-direktiivi: 2004/108/EY • RoHS-direktiivi: 2002/95/EY
• Pienjännitedirektiivi: 2006/95/EY • Sähkö- ja elektroniikkalaiteromudirektiivi:
2002/96/EY
• Radio- ja telepäätelaitedirektiivi: 1999/5/EY
2.2 Laitteessa olevat merkinnät
!
Varoitus. Katso tärkeät varoitukset käyttöohjeista.
Vaara: sähköiskun vaara
IEC 61140 -suojausluokka II (kaksoiseristys)
CE-yhdenmukaisuusmerkintä
Laitteen käyttö ei välttämättä ole laillista kaikissa jäsenvaltioissa.
Hävitettävä Euroopan yhteisön direktiivin 2002/96/EY (sähkö- ja elektroniikkalaiteromudirektiivi)
mukaisesti.
2.3 Yleisiä turvaohjeita
– Tämä tuote on suunniteltu ja valmistettu turvallisuuden maksimoimiseksi asennuksen, käytön ja huollon
aikana.
– Osissa laitetta kulkee verkkovirtaa, jonka jännite voi olla kuolettava.
– Katkaise virta syöttöjohdosta, virtakytkimestä tai sulakkeesta ennen laitteen asentamista, huoltoa tai
irrottamista.
– Laite on tarkoitettu käytettäväksi vain sisätiloissa.
– Oikosulun välttämiseksi laite on suojattava sateelta ja kosteudelta.
Ȃ/DLWHWWDRQN¦\WHWW¦Y¦O¦PS¸WLODVVDȂbr&
– Laitteen puhdistamiseen saa käyttää vain pehmeää ja kosteaa liinaa. Hankaavia tai kemiallisia
puhdistusaineita ei saa käyttää.
– Laitetta ei saa maalata.
3 Asennus
3.1 Valmistelu
Sähköliitännät saa tehdä vain valtuutettu
sähköasentaja.
Laitetta ei saa sijoittaa metallikoteloon.
ΖQVWDOODWLRQVSURFHGXUH
1 Før strømledningen gennem hullet på bagsiden (A) eller kabelindgangen (B).
A
B
2 Anbring enhedens bageste del.
3 Fastgør den bageste del med skruerne.
4 Tilslut strømkablet til skrueterminalerne.
5 Anbring enhedens forreste del på den bageste del.
a. Anbring clipsene.
b. Luk enheden, og tryk, indtil der lyder et klik.

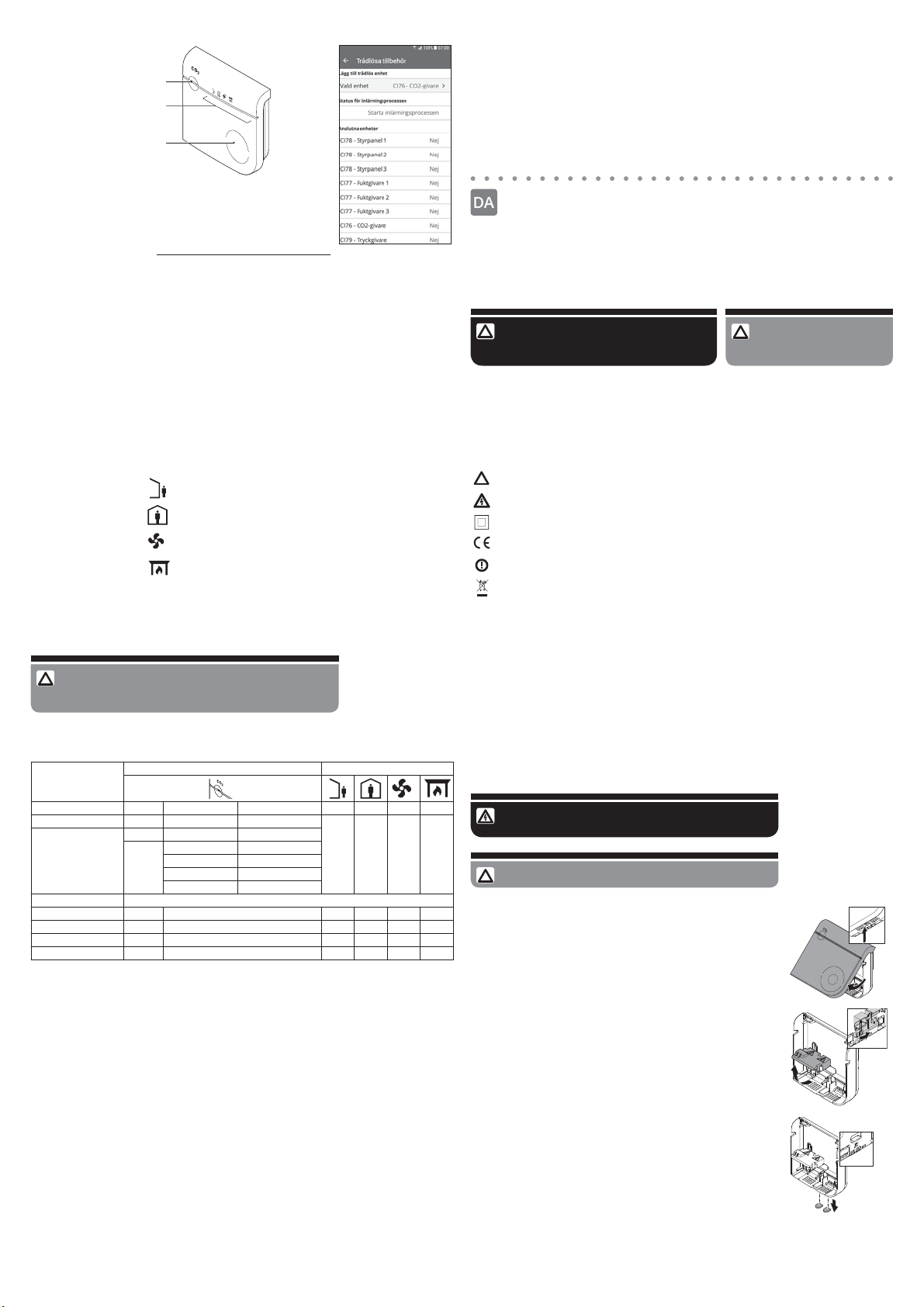

3.3 Opstart
A: Statusdiode
B: Tilstandsdioder
C: Berøringsknap
A
B
C
)RUXGV¨WQLQJ$GDSWHU&ΖVNDOY¨UHLQVWDOOHUHWRJNRQȴJXUHUHW
2 Tænd for spændingen til enheden. Alle lysdioder tændes i 3 sekunder.
3 Vent, indtil statusindikatoren viser tilslutningstilstand, og statusdiode A
blinker skiftevis grønt/rødt. Hvis enheden viser en anden indikation, er den
allerede tilsluttet.
4 Start Flexit GO-appen på din mobile enhed.
5 Når startskærmen vises, skal du gå til Andet/Tillægsfunktioner/Trådløst tilbehør.
6 Tryk på Valgt enhed under underskriften Tilføj trådløs enhed. Vælg derefter CI 76 CO
2
-føler.
7 Når 6WDWXVIRULQGO¨ULQJVSURFHVVHQ har skiftet til 6WDUWLQGO¨ULQJVSURFHVVHQ (se billede), skal du
trykke på knappen C. Hvis statuslysdioden A blinker grønt, er alt OK. Ellers skal du trykke på knappen C
endnu en gang.
Enheden er nu koblet sammen med produktet, hvilket fremgår af listen over Tilsluttede enheder efter
nogle sekunder.
4 Beskrivelse
4.1 Anvendelsesformål
Enheden er udviklet til at regulere ventilationsniveauet ved hjælp af ventilatorens hastighed ud fra
brugerinput eller det målte CO
2
-niveau.
)XQNWLRQVSULQFLS
Enheden regulerer ventilationen ved hjælp af trådløs kommunikation med den centrale styreenhed.
9LDbGLRGHUQHRJNQDSSHQNDQGXDȵ¨VHRJY¨OJHGHQWLOVWDQGVRPYHQWLODWLRQVV\VWHPHWDNWXHOW
EHȴQGHUbVLJL
4.2.1 Ventilationshastigheder og tilstande
Ventilationssystemet kører i en af følgende tilstande. I hver af disse tilstande indstiller styreenheden
YHQWLODWLRQVV\VWHPHWWLOHWIRUK§QGVNRQȴJXUHUHWYHQWLODWLRQVQLYHDX9DULJKHGHQDIPLGOHUWLGLJHWLOVWDQGH
kan indstilles i Flexit GO-appen eller på kontrolpanelet CI 70.
• AWAY: Beregnet til brug, når bygningen er tom i længere perioder.
• HOME: Beregnet til normal brug, når der er beboere i bygningen.
• HIGH (midlertidig): Beregnet til brug ved et højere midlertidigt ventilationsbehov.
• FIREPLACE (midlertidig): Beregnet til midlertidig brug sammen med en pejs.
4.2.2 CO
2
-sætpunkt
Enheden måler løbende CO
2
-niveauet i luften og sender den målte værdi til den centrale styreenhed.
Den centrale styreenhed regulerer ventilationen tilsvarende for at holde det målte CO
2
-niveau under
GHWbºQVNHGHQLYHDX'HWºQVNHGH&2
2
-niveau i HOME- og AWAY-tilstand indstilles i Flexit GO-appen.
De valgte CO2V¨WSXQNWHUODJUHVLGHQFHQWUDOH
styreenhed. Enheden måler kun den faktiske værdi.
4.3 Visuelle signaler
Statusdiode Tilstandsdioder
Opstart Hvid Kontinuerlig Til Til Til Til
Systemstatus Grøn Kontinuerlig bSSP
Gul Kontinuerlig bSSP
Rød
Kontinuerlig !bSSP
bEOLQN Kom.fejl
bEOLQN CO
2
-sensorfejl
bEOLQN Lavt batteri

• FIREPLACE (tilapäinen): Tarkoitettu tilapäiseen käyttöön, kun samanaikaisesti on käytössä
takka.
4.2.2 CO
2
-ohjearvo
Laite mittaa jatkuvasti ilman CO
2
-tasoa ja lähettää mitatun arvon keskussäätölaitteeseen. Keskussäätölaite
säätelee ilmanvaihtoa kyseisen arvon mukaisesti ja pitää mitatun CO
2
-tason pyydetyn tason alapuolella.
HOME- ja AWAY-käyttötilojen haluttu CO
2
-ohjearvo asetetaan Flexit GO -sovelluksessa.
Valitut CO2-ohjearvot tallentuvat keskussäätö-
laitteeseen. Laite mittaa vain todellisen arvon.
4.3 Visuaaliset signaalit
Tilan merkkivalo Käyttötilan merkkivalot
Käynnistys Valkoinen Jatkuva Päällä Päällä Päällä Päällä
Järjestelmän tila Vihreä Jatkuva bbSSP
Keltainen Jatkuva ȂbSSP
Punainen
Jatkuva !bbbSSP
1 välähdys Yhteysvirhe
4 välähdystä CO
2
-anturivirhe
5 välähdystä Alhainen akun teho
Valinta
AWAY Pois •
HOME Pois •
HIGH Pois •
FIREPLACE Pois •
5 Käyttö
5.1 Tilan katsominen
1 Napauta painiketta. Tilan merkkivalo ja käyttötilan merkkivalot näyttävät järjestelmän tilan noin
bVHNXQQLQDMDQ
5.2 Käyttötilan asettaminen
Tilanäytöstä:
1 Napauta painiketta. Käyttötilan merkkivalot näyttävät seuraavan valinnan.
2 Napauta tarvittaessa painiketta 2 sekunnin sisällä, kunnes valintana näkyy haluttu käyttötila.
3 Odota 2 sekuntia. Laite ottaa pyydetyn käyttötilan käyttöön.
Tilan merkkivalo ja käyttötilan merkkivalot näyttävät järjestelmän tilan noin 10 sekunnin ajan.
6 Tekniset tiedot
6.1 Mitat
.RNRQDLVPLWDW.bb/bb6 bbbbbPP
Paino: sbJ
6.2 Ympäristön olosuhteet
Käyttölämpötila-alue: Ȃbr&
Lämpötila-alue kuljetuksen ja säilytyksen aikana: ȂbȐbbr&
Suhteellinen kosteus: ȂbWLLYLVW\P¦W¸Q
Kotelointiluokka (IEC60529): IP30
6.3 Sähkötiedot
Verkkovirtalähde: Ȃb9b$&b+]
Enimmäisvirrankulutus: b9b$
Johtimen läpimitta: ȂbPP
2
6.4 Langattoman yhteyden tiedot
Tietoliikennetaajuus: b0+]
Lähtöteho: Y¦KLQW¦¦QbG%P
/DLWHWWDHLVDDN¦\WW¦¦
Euroopan ulkopuolella.
6.5 CO2-mittauksen tiedot
Optimaalinen mittausalue: ȂbbSSP
Mittaustarkkuus (optimaalisella alueella,
!bbPLQYLUUDQN\WNHPLVHQM¦ONHHQ bSSPbOXNHPDVWDbr&VVD
Vakautumisjakso virran kytkemisen jälkeen: 2 minuuttia
Tuotteitamme kehitetään jatkuvasti. Sen vuoksi pidätämme oikeuden muutoksiin.
Emme myöskään vastaa mistään mahdollisista painovirheistä.
1 About this manual
$ERXWWKHGHYLFH
CI76 is a wireless CO
2
sensor for ventilation systems. The unit transmits the CO
2
level, the required
ventilation rate and system status through communications with the wireless adaptor, which in turn is
connected to the air handling unit.
1.2 Admonition
!
ȋ:DUQLQJȋLGHQWLȴHVDKD]DUGWKDWFRXOG
OHDGWRSHUVRQDOLQMXU\LQFOXGLQJGHDWK
”Note” is used to highlight
additional information.
2 Safety
'LUHFWLYHV
The device meets the following EC directives:
• EMC directive: 2004/108/EC • RoHS directive: 2002/95/EC
• Low voltage directive: 2006/95/EC • WEEE directive: 2002/96/EC
• RTTE directive: 1999/5/EC
2.2 Signs on the unit
!
Caution. Check the instructions for use for important cautionary.
Danger: risk of electric shock.
IEC 61140 protection Class II (double insulated)
CE marking of conformity
Use of the device may not be legal in every member state.

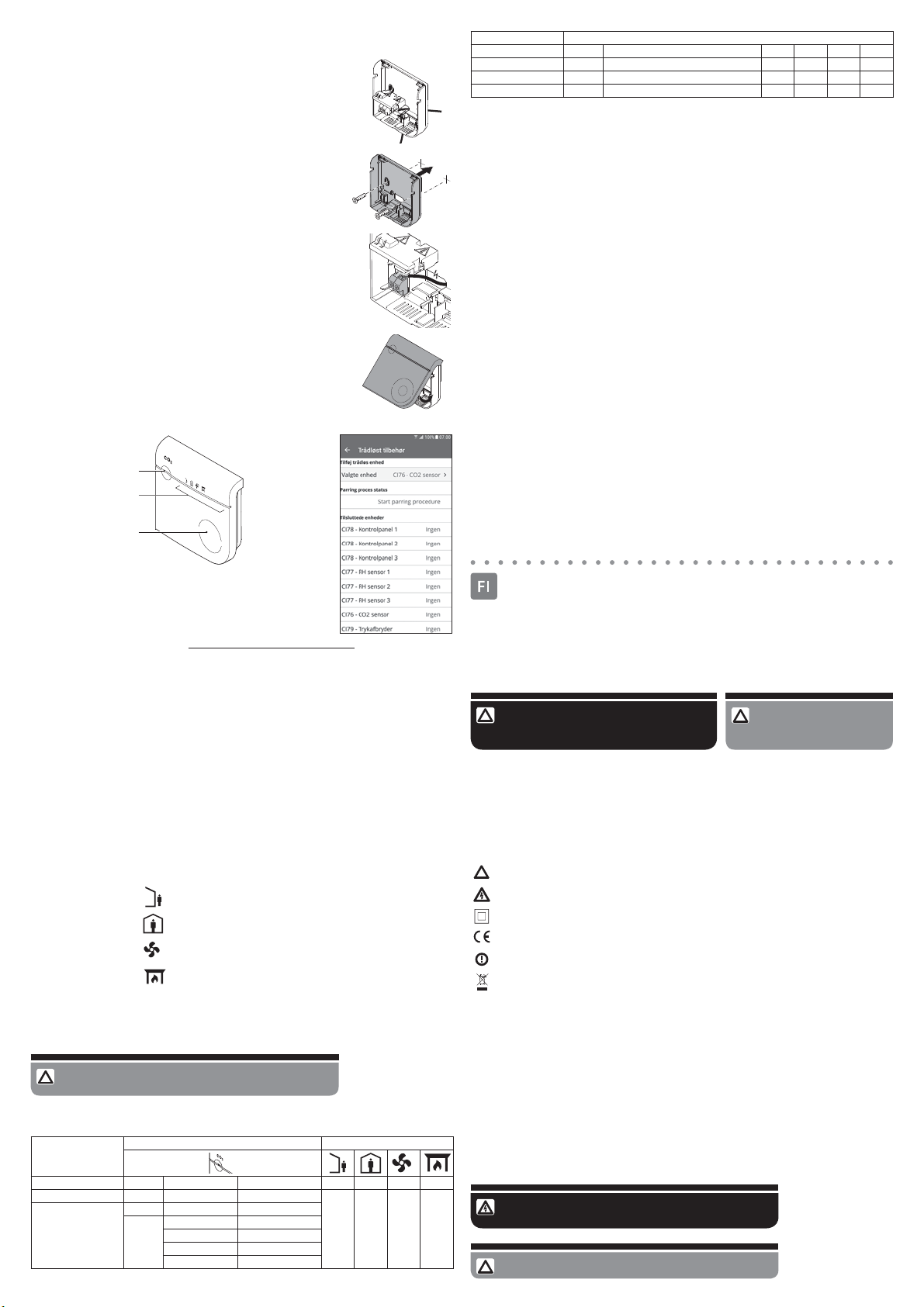

1 Paina pidikettä ja vedä yläosa irti alaosasta.
2 Avaa suojakansi. Irrota pidike pienellä litteäpäisellä ruuvitaltalla.
Jos laitetta ei asenneta uppoasennettavaan seinäkoteloon:
1 Valmistele seinä tarvittaessa. Käytä asennuslevyä mallina.
2 Irrota murrettava muoviosa kotelon kaapeliaukosta.
3.2 Asennus
1 Vie virtajohto taka-aukon (A) tai kaapeliaukon (B) läpi.
A
B
2 Sijoita laitteen alaosa.
3 Kiinnitä laitteen alaosa ruuveilla.
4 Yhdistä virtajohto ruuviliittimiin.
5 Sijoita laitteen yläosa alaosaan.
a. Aseta pidike.
b. Sulje ja paina, kunnes se loksahtaa.
3.3 Käyttöönotto
A: Tilan merkkivalo
B: Käyttötilan merkkivalot
C: Kosketuspainike
A
B
C
1 Edellytys: CI 75 -sovittimen on oltava asennettuna ja määritettynä.
2 Aktivoi yksikön jännite, kaikki valoledit syttyvät 3 sekunniksi.
3 Odota, kunnes tilailmaisin osoittaa kytkentätilaa, tilaledi A vilkkuu
vuorotellen punaisena ja vihreänä. Jos yksikkö näyttää jotain muuta tilaa, se
on jo kytketty.
4 Käynnistä Flexit GO -sovellus mobiililaitteestasi.
5 Kun aloitusruutu näkyy, siirry kohtaan Muuta/Lisätoiminnot/Langattomat
lisälaitteet.
6 Paina Lisää langaton laite -kohdassa Valittu laite. Valitse sen jälkeen CI 76 -CO
2
-anturi.
7 Kun Oppimisprosessin tila muuttuu muotoon Aloita oppimisprosessi (katso kuva), paina painiketta C.
Jos tilaledi A vilkkuu vihreänä, kaikki on kunnossa. Jos näin ei käy, paina C-painiketta vielä kerran.
Laite on nyt yhdistetty tuotteeseen, joka näkyy Yhdistetyt laitteet -luettelossa muutaman sekunnin
kuluttua.
4 Kuvaus
4.1 Käyttötarkoitus
Tämä laite on suunniteltu säätämään ilmanvaihdon taso puhaltimen nopeuden avulla käyttäjän
määrityksen tai mitatun CO
2
-tason mukaan.
4.2 Toimintaperiaate
Tämä laite on langattomasti yhteydessä keskussäätölaitteeseen ilmanvaihdon säätelemiseksi.
Merkkivalojen ja painikkeen avulla ilmanvaihtojärjestelmän puhaltimen kulloinenkin käyttötila on
nähtävissä ja asetettavissa.
4.2.1 Ilmanvaihdon nopeudet ja käyttötilat
Ilmanvaihtojärjestelmä toimii jossain seuraavista käyttötiloista. Kussakin näistä käyttötiloista säätölaite
säätää ilmanvaihtojärjestelmän jo määritetylle ilmanvaihtotasolle. Tilapäisten käyttötilojen kestot voidaan
asettaa Flexit GO -sovelluksessa tai ohjauspaneelissa CI 70.
• AWAY: Tarkoitettu käytettäväksi, kun rakennus on tyhjillään pitkän aikaa.
• HOME: Tarkoitettu normaaliin käyttöön, kun rakennus on asuttuna.
• HIGH (tilapäinen): Tarkoitettu käytettäväksi, kun tarvitaan tilapäisesti korkeampaa
ilmanvaihdon tehoa.

5 When the home screen appears, go to More/Additional functions/Wireless accessories.
6 Press Chosen device under the heading Add wireless device. Then choose CI 76 CO
2
sensor.
7 When the Pairing process status has switched to Start pairing procedureVHHLPDJHSUHVVbbb
EXWWRQ&ΖIVWDWXVOLJKW$ȵDVKHVJUHHQHYHU\WKLQJLV2.ΖIQRWSUHVVEXWWRQ&DJDLQ7KHGHYLFHLVQRZ
connected with the product which is shown in the list Connected devices after a few seconds.
4 Description
4.1 Intended use
The device is designed to set the level of ventilation through the fan speed, based on user input or
measured CO
2
level.
:RUNLQJSULQFLSOH
The device communicates with the central control device using wireless communications. in order to
control the ventilation. Via the LEDs and button you can read and set the fan mode that the ventilation
system currently is in.
4.2.1 Ventilation speeds and modes
The ventilation system runs in one of the following modes. In each of these modes, the control device
VHWVWKHYHQWLODWLRQV\VWHPWRDQDOUHDG\FRQȴJXUHGOHYHORIYHQWLODWLRQ'XUDWLRQWLPHVIRUWHPSRUDU\
modes can be set in the Flexit GO App or in the Control panel CI 70.
• AWAY: Intended for use when the building is unoccupied for longer periods.
• HOME: Intended for normal use when the building is occupied.
• Temporary HIGH: Intended for use when a higher ventilation demand is temporarily
required.
• Temporary FIREPLACE: ΖQWHQGHGIRUWHPSRUDU\XVHWRJHWKHUZLWKDȴUHSODFH
4.2.2 CO
2
setpoint
The device continuously measures the level of CO
2
in the air and sends the measured value to central
control device. The central control device controls the ventilation accordingly to keep the measured CO
2
level below the requested level. The desired CO
2
setpoint value for HOME and AWAY mode are set in the
Flexit GO App.
7KHVHOHFWHG&22VHWSRLQWVDUHVWRUHGLQWKHFHQWUDO
FRQWUROGHYLFH7KHGHYLFHRQO\PHDVXUHVWKHDFWXDO
value.
4.3 Visual signals
Status LED Mode LEDs
Startup White Continuous On On On On
System status Green Continuous <800ppm
Yellow Continuous 800-1900 ppm
Red
Continuous >1900ppm
ȵDVK Com. error
ȵDVKHV CO
2
sensor error
ȵDVKHV Low battery
6HOHFWLQJ
AWAY 2΍ •
HOME 2΍ •
HIGH 2΍ •
FIREPLACE 2΍ •
5 Operation
5.1 Show status
1 Tap the button. The Status LED and Mode LEDs show the status of the system for approx. 10 sec.
5.2 Set mode
From the status screen:
1 Tap the button. The mode LEDs show the next selection.
2 If needed, tap the button within 2 seconds, until the selection shows the required mode.
3 Wait 2 seconds. The device applies the requested mode.
The Status LED and Mode LEDs show the status of the system for approx. 10 sec.
6 Technical data
6.1 Dimensions
Overall dimensions (h x w x d): 100 x 100 x 25 mm
Weight: ± 125g
$PELHQWFRQGLWLRQV
Operating Temperature Range: 0 to 40 °C
Shipping & Storage Temperature Range: -20 to 55°C
Relative Humidity: QRQFRQGHQVLQJ
Ingress protection (IEC60529): IP30
(OHFWULFDOVSHFLȴFDWLRQ
Mains Power Source: 195 - 253 VAC, 50Hz.
Maximum power consumption: 4VA
Wire diameter: 0.25 to 2.5 mm
2
:LUHOHVVFRQQHFWLRQVSHFLȴFDWLRQV
Communication frequency: 868.3 MHz
Output power: at least 0 dBm
<RXDUHQRWDOORZHGWRXVHWKHGHYLFHRXWVLGH
of Europe.
6.5 CO2PHDVXUHPHQWVSHFLȴFDWLRQV
Optimal measurement range: 400 to 2000 PPM
Measurement accuracy (within optimum range,
>10min after powerup): 40 PPM + 2% of reading at 20°C
Stabilization period after power-up: 2 minutes
Our products are subject to continuous development and we therefore reserve the right to make changes.
We also disclaim liability for any printing errors that may occur.
Dispose according to European Community Directive 2002/96/EC (WEEE).
*HQHUDOVDIHW\LQVWUXFWLRQV
- This product was designed and manufactured to ensure maximum safety during installation, operation
and service.
- Parts of the device carry mains power, which is a potential lethal voltage.
- Disconnect power at supply line, circuit breaker or fuse before installing, servicing or removing the
device.
- The device is designed for indoor use only.
- Do not expose the device to rain or moisture, to avoid short circuit.
- Operate the device between 0°C and 40°C.
- For cleaning of the device use a soft damp cloth only. Never use any abrasive or chemical cleaner.
- Do not paint the device.
3 Installation
3.1 Preparation
$OOHOHFWULFDOFRQQHFWLRQVPXVWEHFDUULHGRXWE\
TXDOLȴHGHOHFWULFLDQV
'RQRWSODFHWKHGHYLFHLQDPHWDOFDVLQJ
1 Press the clip and pull the top section from the bottom section.
2SHQWKHVDIHW\FRYHU8VHDVPDOOȵDWWLSVFUHZGULYHUWRORRVHQWKHFOLS
:KHQ\RXGRQRWSODFHWKHGHYLFHRQDȵXVKPRXQWHGZDOOER[
1 Prepare the wall, if needed. Use the mounting plate as a template.
2 Remove the break-out plastic from the cable entrance of the housing.
ΖQVWDOODWLRQSURFHGXUH
1 Lead the power cable through the back hole (A) or cable entrance (B).
A
B
2 Place the bottom section of the device.
3 Fasten the bottom section using the screws.
4 Connect the power cable in the screw terminals.
5 Place the top section of the device onto the bottom section.
a. Place the clips.
b. Close and press until it clicks.
3.3 Commissioning
A: Status LED
B: Mode LEDs
C: Touch button
A
B
C
3UHUHTXLVLWH$GDSWHU&ΖPXVWEHLQVWDOOHGDQGFRQȴJXUHG
2 Turn on the power to the device, all LEDs will light for 3 seconds.
3 Wait until the status indicator shows the connection mode, status LED, A
ȵDVKHVDOWHUQDWLQJJUHHQUHGΖIWKHGHYLFHVKRZVDQRWKHULQGLFDWLRQLWLV
already connected.
4 Launch the Flexit GO app on your mobile device. Flexit AS, Televeien 15, N-1870 Ørje
ZZZȵH[LWQR
