fluidra AQUABOT SUPER BRAVO Use and care manual

BK 0009901 REV/PA
2
37
30
23
16
9

IMPORTANT
CAUTION: Do not switch the pool cleaner “ON” if it is not fully immersed in water.
Operating the cleaner out of water will cause severe damage immediately and will
result in loss of warranty.
Allow the cleaner to remain in the pool for 15 to 20 minutes following the end of its
cleaning cycle. This will allow the motors to cool adequately. Do not leave the cleaner
in the pool all the time. Always remember to turn the power supply “OFF” and unplug it
from the power outlet before removing the cleaner from the pool.
WARNING: The cleaner must not be used when people are in the water.
Safety Note
- The unit must be supplied through a residual current device (RCD) having a rated
residual operating current not exceeding 30 mA
- The connection to the branch circuit should be consistent with the local and national
wiring rules (electrical code).
- Mishandling of the unit can result in leakage of lubricants.
- If the supply cord is damaged, it must be replaced by the manufacturer’s service
agent or a qualified and trained person in order to avoid hazards.
Dear Customer,
Thank you for choosing our product to clean your pool. We hope that you will enjoy
using your new robot to maintain your swimming pool for years to come.
Before you begin to use your robot, please take a few minutes to carefully read these
operating instructions.
Again, thank you for choosing our product.
ENGLISH
2

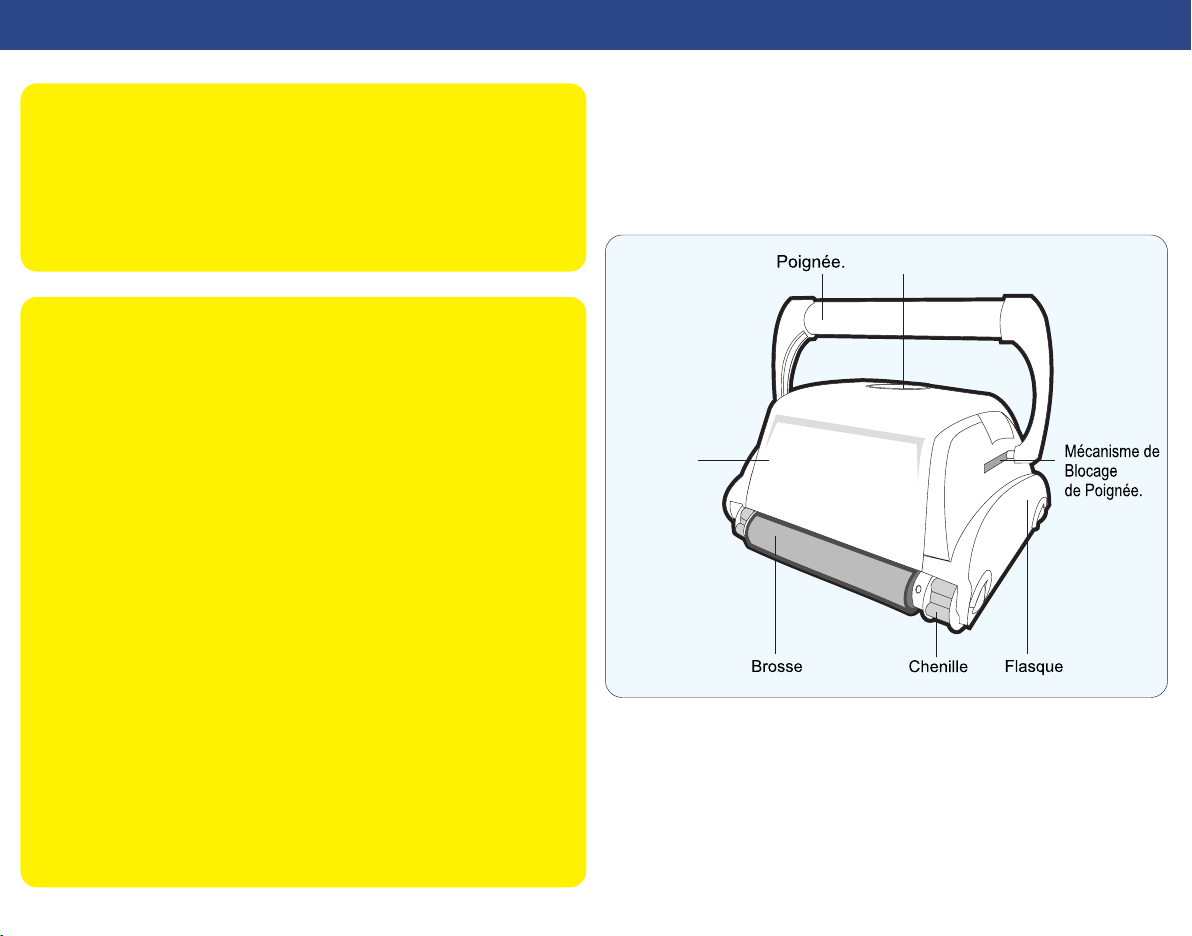

Side Plate
Handle
Handle Lock
Mechanism
Drive Track
Scrubbing Brush
Unit Body
Outlet Top
Components
Your new automatic pool cleaner contains:
- The robotic pool cleaner with its floating cable.
- The Power Supply (transformer).
- Cart (optional)
Please read this manual completely before operating your pool cleaner.
While the appearance of your cleaner and some of its components may differ from those
shown here, the function of the cleaner, operating procedures and maintenance
practices are the same.

1
1a

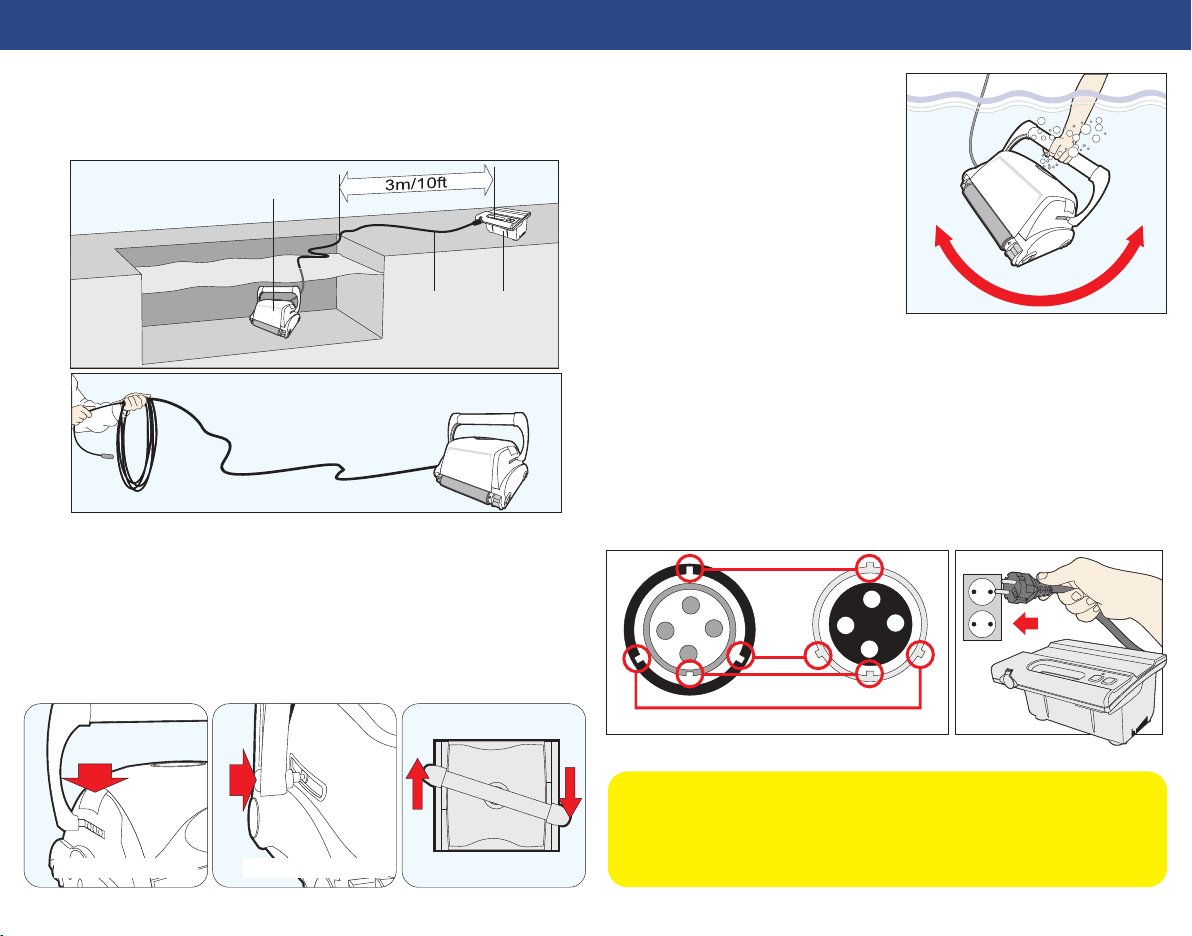

1. Place the power supply (transformer) at least three meters / ten feet from the pool.
(fig.1). The transformer will supply low voltage to the cleaner.
2. Uncoil the cable.(fig.1a)
3. For proper operation, lock the moveable handle diagonally across the top of the
cleaner's body. Push down on the handle lock mechanism and slide the handle all the
way to the end (recommended one slot before the end), then release the lock.
Depending on your model, the handle lock button might be vertical or horizontal
(fig.2a, 2b). The handle will remain fixed in this position. Repeat this process on the
other side of the cleaner.
Remember, the handle must be fixed diagonally (fig.2c)
2b
unit
cable Power supply
(Transformer)
2c2aHandle lock vertical Handle lock horizontal
Operating the pool cleaner
4. Place the unit in the water. Turn the unit
side to side in the water to allow air to
escape from the body and then let the
cleaner sink to the bottom of the pool
(fig.3). Then, spread the cable over the
surface of the pool as evenly as possible
(fig.1).
5. Plug the cable into the power supply. Make sure the key on the plug exactly
corresponds with the key slot on the socket of the power supply (fig.3a).
Plug the power supply into a grounded outlet. Ensure that the electric outlet has been
properly grounded (fig.3b). Press the “ON” button on the power supply. The light will
glow indicating that the system is “ ON “ and the pool cleaner will start the cleaning
cycle. The unit keeps record of the number of cleaning cycles. Only an authorized
service center can display the accumulated cleaning cycles. (See details on the next
page)
WARNING: A Ground Fault Current Interrupter (GFCI-USA) or a Residual Current
Device (RCD-EUROPE) must be installed to protect your electric outlet and prevent
any possible electric shock.
3
3a
3b
3

A
B
slot
key
slot
key
Transformer
socket
Cable
plug
CD
Push and rotate right to lock
E
F

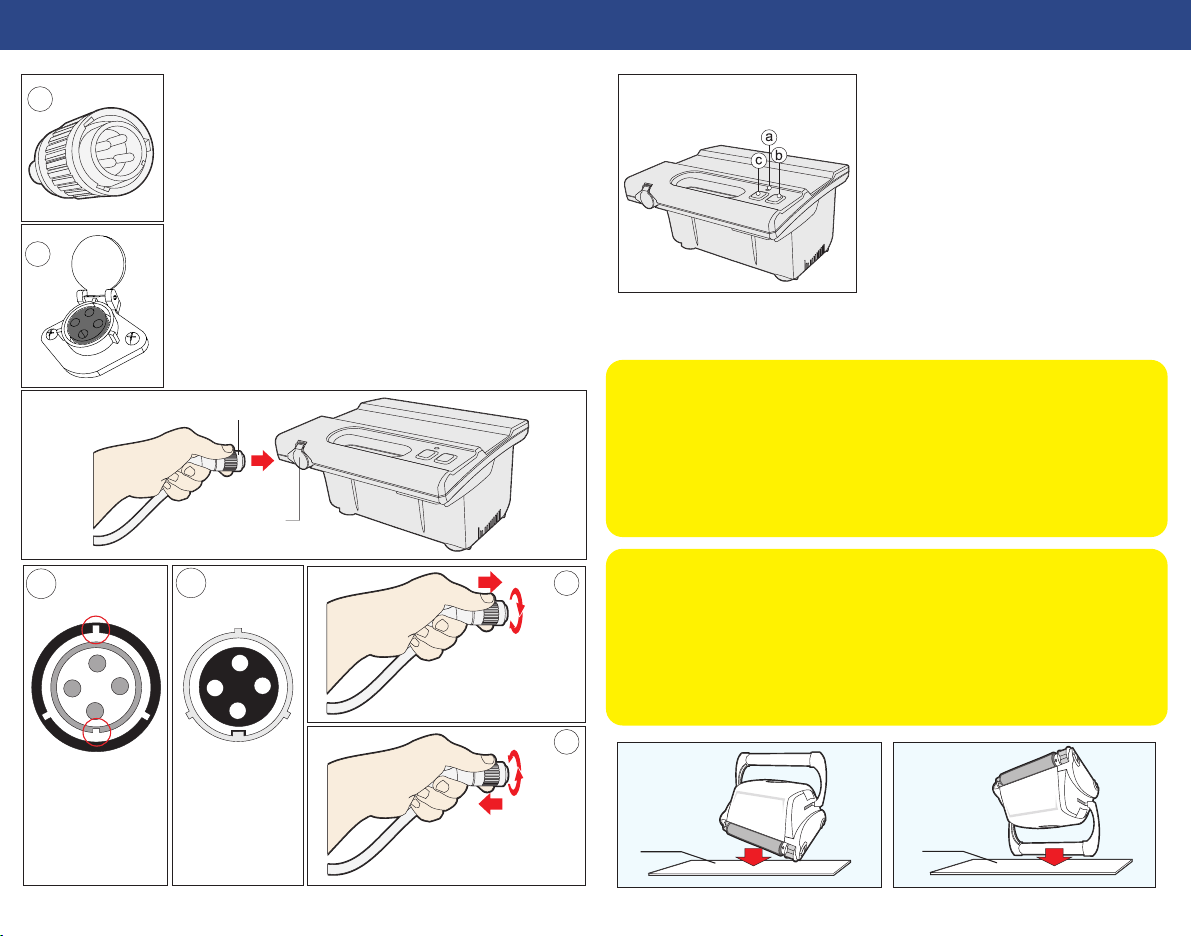

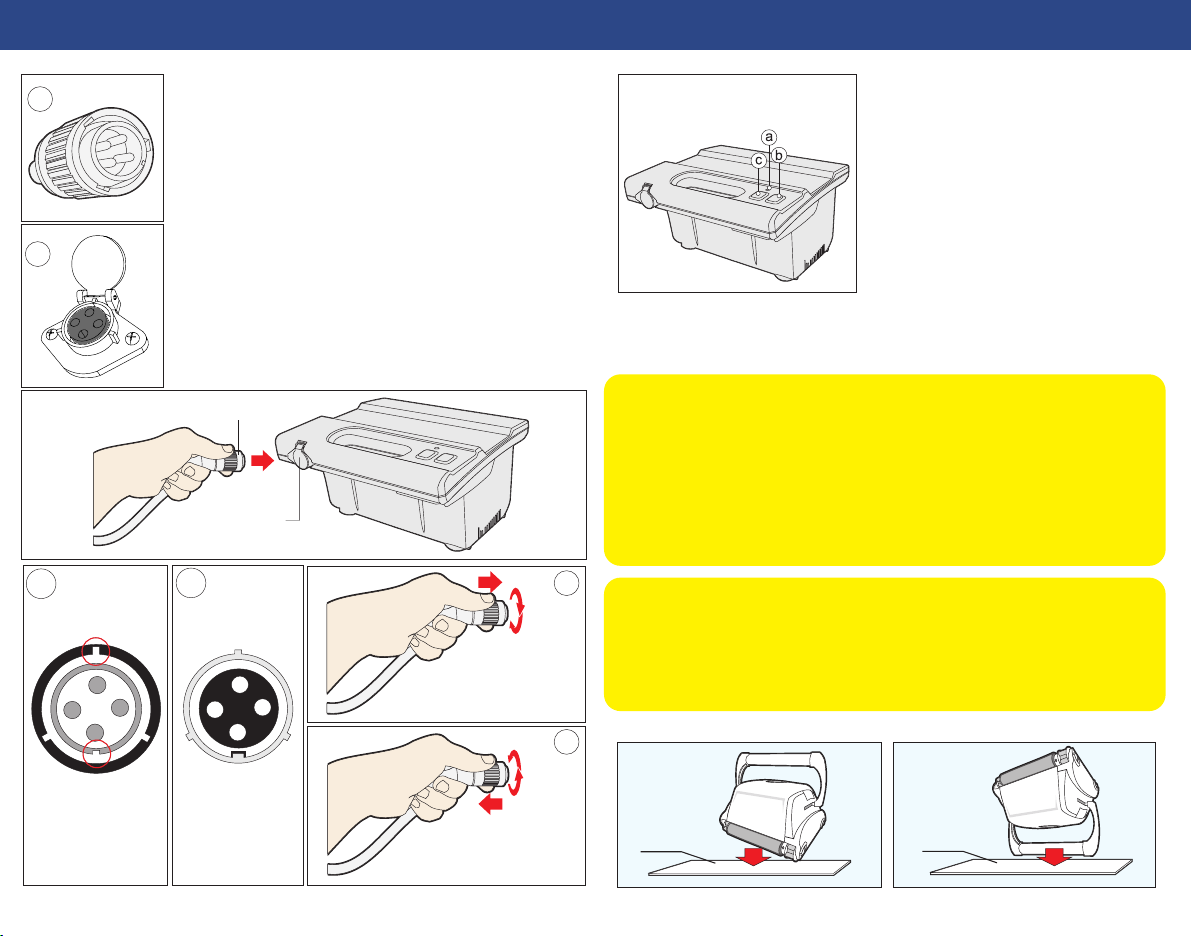

To plug the cable (Fig A) into the socket on the power supply
(Fig. B), please do the following:
1.Prepare the plug as seen in (Fig. C) with the key and 3 outside
slots exactly as shown.
2.Fit exactly the key and the slots from cable plug with the
corresponding key and slots from the transformer socket.
(Fig. D)
3.Push the plug into the socket of the transformer all the way in.
4.Once the plug is in, rotate the plug to the right to lock it into
place (Fig.E).
5.To remove the plug, first rotate the plug to the left to unlock it,
then pull it out (Fig. F).
Socket (B)
Cable plug (A)
Operating the pool cleaner
Rotate left and pull to unlock
4
a. Light indicates that the machine is running.
b. Green push button turns the machine ”ON”.
c. Red push button turns the machine “OFF”.
IMPORTANT- After every cycle the pool
cleaner will turn off automatically . In case you
want to turn the machine off during the
working cycle, push the red button once and
the indicator light will turn off, indicating that
the machine has stopped running.
IMPORTANT:
Please be sure to always keep your pool cleaner properly stored anywhere between
10 to 40 degrees Celsius (50 to 104 degrees Fahrenheit). This will keep the motors,
plastics and seals protected. Failure to comply will result in loss of warranty.
Robot can be used in water with temperatures ranging from 13°C to 35°C (55°F to
95°F). However, the recommended optimal temperature is between 22°C and 32°C
(72°F and 90°F)
CAUTION:
To avoid scratches and other blemishes appearing on your robot, simply find a
smooth surface for it to rest on when cleaning the debris bag or performing minor
adjustments.
These scratches could produce changes in the robots soft and smooth edges
resulting in potential damage to some flexible pool surfaces.
smooth
surface
smooth
surface

smooth
surface
lock tab
Maintenance and adjustment
CLEAN THE FILTER BAG AFTER EVERY CLEANING
CYCLE
a. Unplug the power supply. (Please keep the plug away
from contact with water)
b. If the unit is in the pool, gently pull the cleaner toward you
using the cable until the handle is within reach. Use the
handle (not the cable) to pull the cleaner out of the pool
after allowing most of the water to drain from the unit.

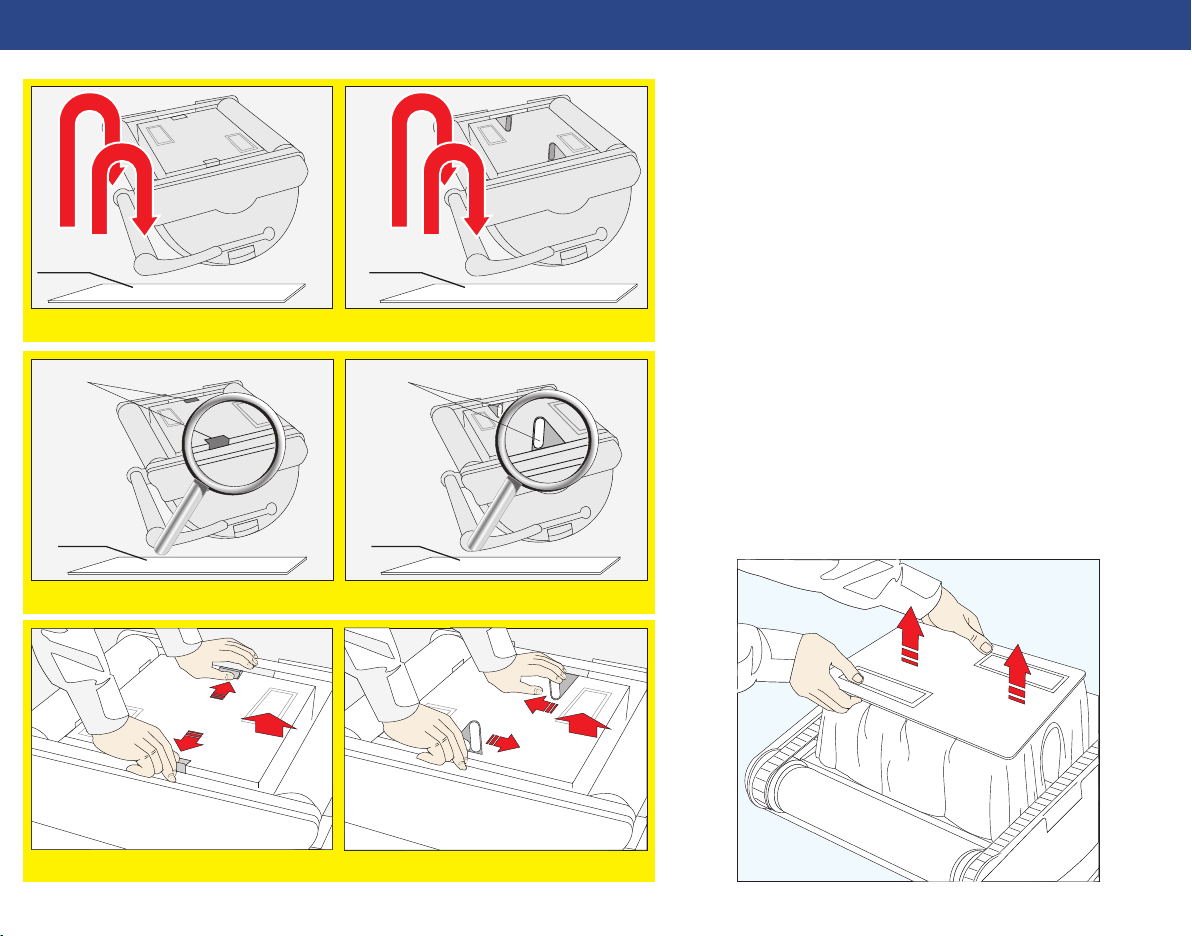

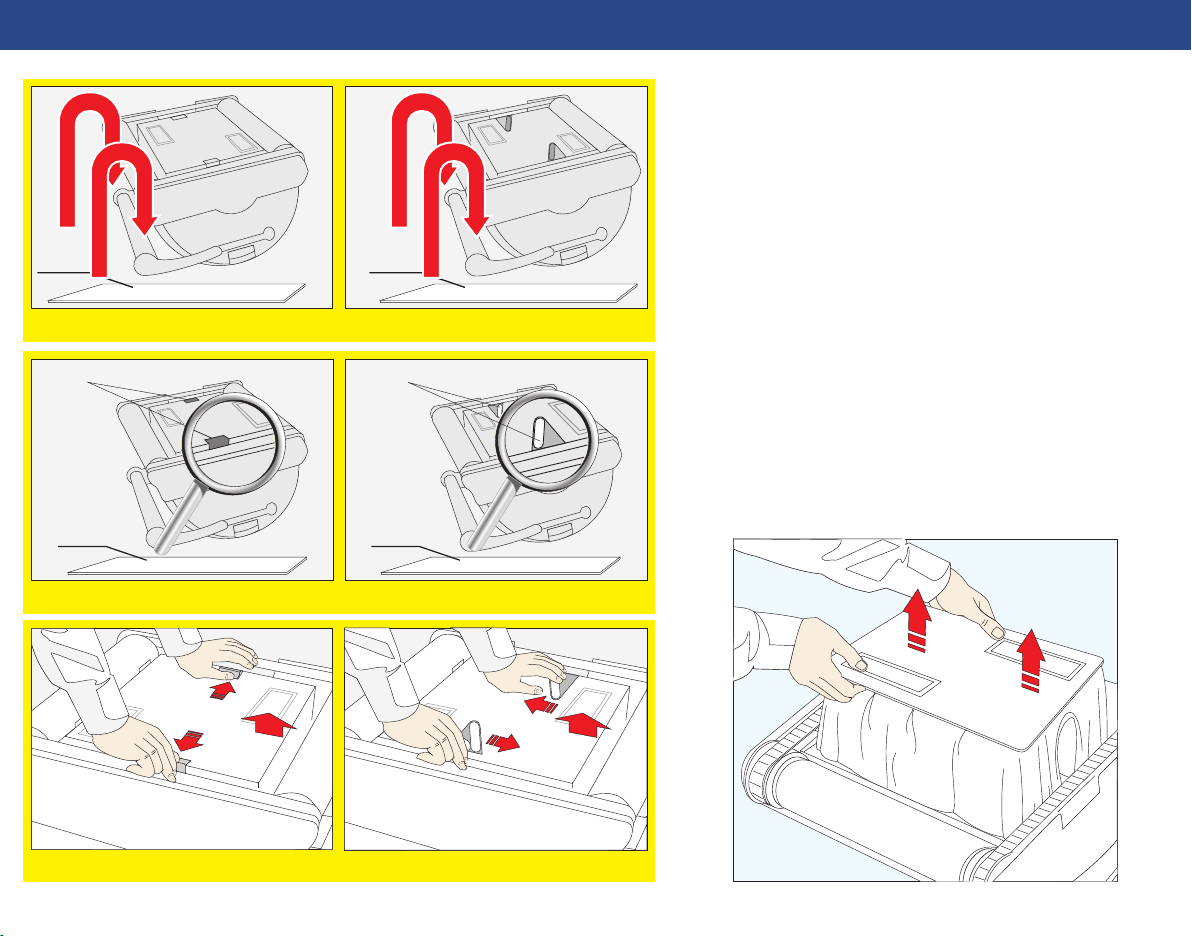

c. Lay the unit on its back on a smooth surface (in order to
prevent scratches on the machine body), release the
lock tabs and remove the bottom lid assembly. (fig.4a,
4b, 4c, 4d)
(continue on the next page)
NOTE:
Depending on your model, there are 2 types of bottom lid
releasing mechanisms: LOCK TAB or SWIVEL TAB. Please
follow the instructions diagram according to your model.
4a
smooth
surface
smooth
surface
swivel tab
smooth
surface
LOCK TAB SWIVEL TAB
LOCK TAB SWIVEL TAB
LOCK TAB SWIVEL TAB
4b
4c
5
4d

Maintenance and adjustment
label
(continued from the previous page)

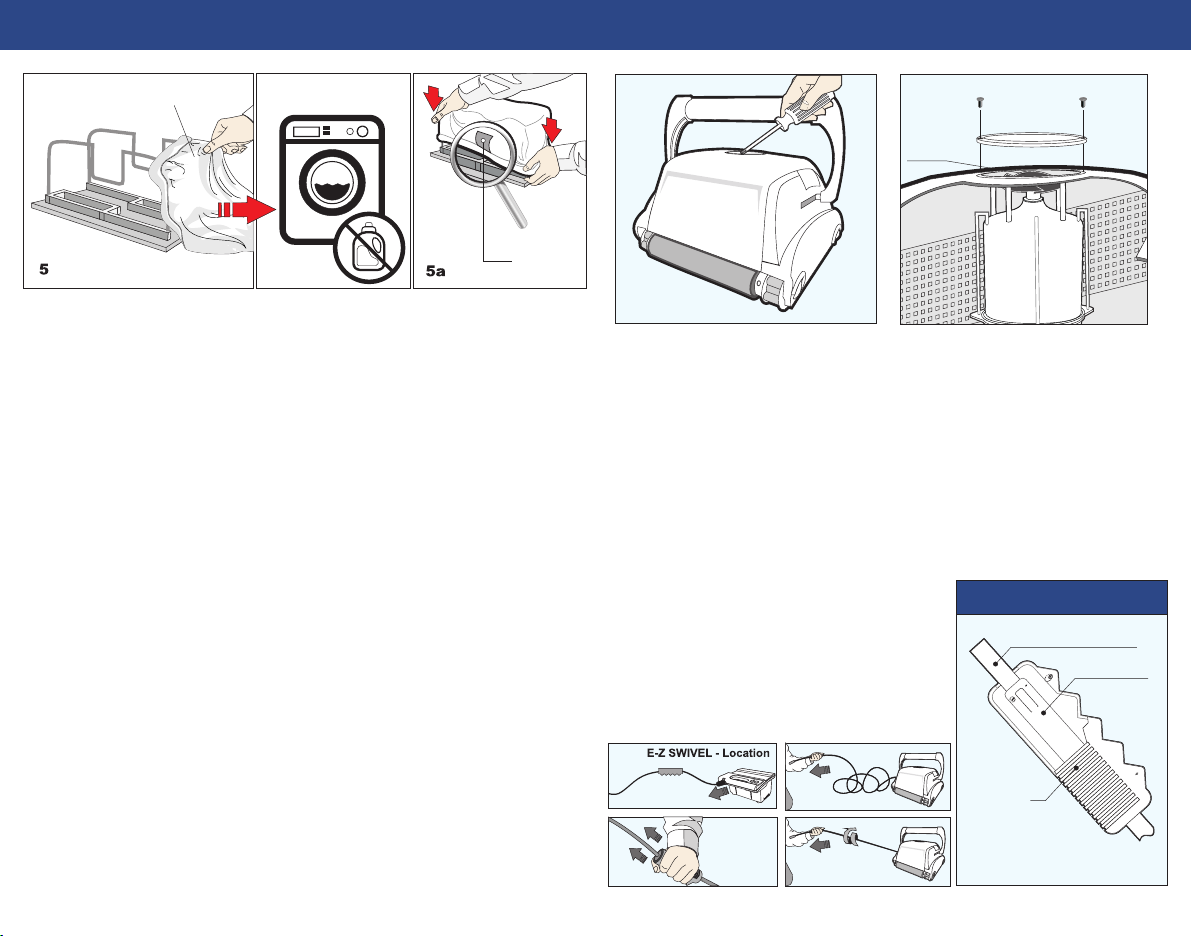

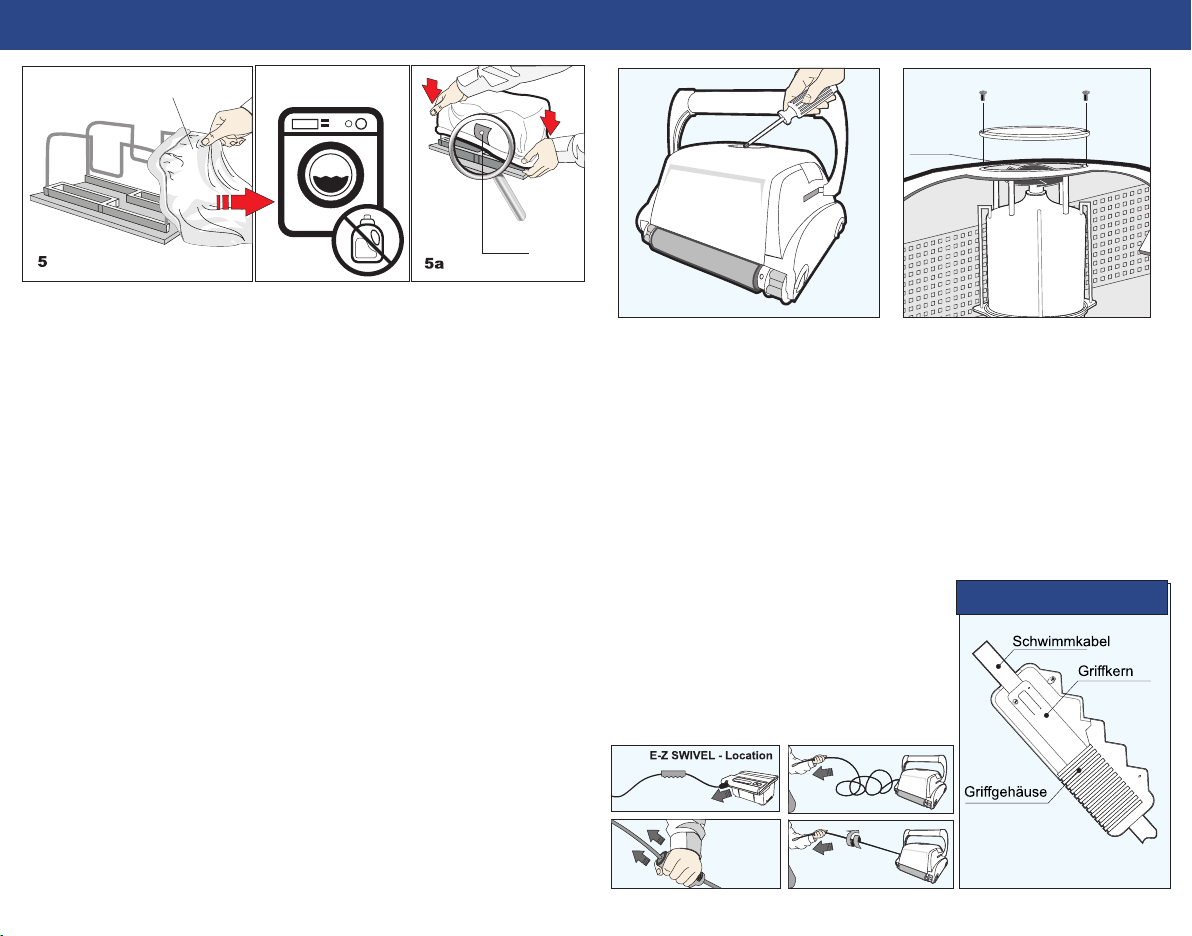

d. Remove the filter bag from the support bars, turn it inside out and wash off all the dirt
with a garden hose or in a sink. Squeeze the bag gently until the rinse water is clear. If
necessary, machine wash the bag using only cold water with NO DETERGENT!
(fig.5)
e. Re-install the bag on the support bars with the label in the center of one of the long
sides of the bottom lid (5a)
f. Re-install the bottom lid assembly in the body. Push down on it until lock tabs will snap
into place properly.
!Shut off and unplug the power supply every time you remove the cleaner from the
water.
!Clean the filter bag after every cycle.
!Reverse the handle after every cleaning cycle to avoid tangling the cable.
!Periodically straighten out the floating cable.
!Replace worn brushes to ensure maximum cleaning performance
!Make sure that your pool cleaner positions itself properly on the wall. The machine
handle must rest parallel to the water line upon reaching the surface of the water.
!Save your cleaner's packaging for off-season storage or for shipping the unit to your
dealer if service is required.
!Leave your pool cleaner in the water for 15 to 20 minutes after every cleaning cycle.
!Do not leave your cleaner in direct sunlight when not in use.
!Never leave the power supply in direct sunlight and avoid leaving it in the rain.
!Occasionally, you should rinse your cleaner in clean, fresh water. This will lengthen
the service life of the drive belts, drive tracks and scrubbing brushes.
!Clean the propeller once a month
IMPORTANT TIPS:
30°C / 85°F
Filter bag
Cleaning the pump propeller:
1) Take out the 2 (4) screws from the outlet top
2) Take out the outlet top and remove hair and other debris around propeller
CABLE CARE
If the
problem persists, use the E-Z Swivel device.
The cable may become twisted after a period of time in use. To correct this condition,
simply lock the moveable handle on the top of the cleaner in the opposite diagonal
direction. The pool cleaner will now travel in the opposite direction while cleaning your
pool and the cable will uncoil. Check the cable periodically for external damage.
Place the robot on the ground and unplug the cable
from the transformer. With one hand, holding the E-Z
Swivel, walk away from the robot, pulling the cable to
its full length. The core will rotate inside the cover
and in this way will untangle the cable.
patent pending
outlet top
propeller
Cable Assy
Core
Handle
Cover
Screws
6
E-Z SWIVEL

Maintenance and adjustment
7
end hub
PVA brush
Wheel tube
CHANGING BRUSHES (PVA)
a. Detach one of the side plates by removing the inside
screws, (see fig.7a, 7b).
b. With side plate detached, take out the wheel tube
from the machine.
c. Open the end hub and pull out the worn PVA brush.
d. Place the new PVA brush on to the hexagonal tube
and close it with the end hub.
e. Reinstall the wheel tube in place and place back the
side plate screwing back the screws.
PVA BRUSHES CARE:
This special brush material is most efficient when wet. Any discoloration is normal in the
drying process when exposed to open air. Please allow brushes to absorb pool water
for about 20 minutes before initial use or at first use of every season. You will notice that
as the brushes absorb the water and start scrubbing your pool, the discoloration will
disappear.
CHANGING BRUSHES (PVC)
a. Remove the old brushes by removing the metal rod
(B)
b. Wrap the new PVC brush (A) around the tube.
c. Join the ends of the brush using the metal rod
d. Slide the rod (B) through the tabs.
e. Make sure that the rod is inserted through every
tab.
CHANGING BRUSHES
Depending upon how frequently you use the pool cleaner, it will be necessary to replace
the brushes when they are worn out. Worn out brushes will impede cleaner’s scrubbing,
climbing the walls or general performance.
6a
6b
7a
CHANGING THE DRIVE BELTS
Depending on usage, the drive belts (located behind the side plate) will stretch.
When this happens, in order to maintain the optimum performance of the unit, these drive
belts have to be changed.
a) Turn the robot upside down and remove the bottom lid assembly (fig. 4a,4b,4c,4d).
b) Inside, locate the screws on drive motor side, which hold the side plate in place (fig.
7a)
The number and location of screws may vary according to your model. Some of
the models have additional screws for which a flexible screwdriver is required (fig.
7b).
c)Take out these screws and remove the side plate
d)Remove the drive track. Before removing the drive track, notice carefully how the
drive belts are positioned for re-assembly (fig. 7c).
e)Take out the old drive belts and replace them with new ones.
To re-assemble, reverse steps d to a.
7c
7b

Troubleshooting Guide
8
PLEASE CHECK THE FOLLOWING BEFORE CALLING YOUR SERVICE CENTER
Before troubleshooting, the pool cleaner must be disconnected from the power supply and the power supply must be unplugged from the electrical outlet to prevent damage to the
unit and possible personal injury.
For reference numbers, consult the parts list diagram located on the last page of the instructions.
1. Unit does not pump water or move:
a) Check to see if electric outlet (22) has power.
b) Check if transformer (16) is plugged into a grounded outlet and the blue cable
assembly is plugged into the transformer.*
c) Switch the power supply “OFF” (19) and “ON” (21) buttons a few times. Allow
45 seconds between “ON” and “OFF”.
d) Check for and remove any debris such as hair, string, or leaves that may be
obstructing the free movement of the Drive Pulley (5), Drive Belts (6) , or
Drive Tracks (7) .
e) Check that the Drive Belts (6) and Drive Tracks (7) are properly aligned and
are taut. Adjust or replace if necessary.
2. Unit does not pump water at all, or pumps slowly but moves:
a) Check to see if propeller (1) is seized due to accumulation of hair or debris on
the propellers. Remove the top screws on each outlet top (1) and clean the
propeller. When reassembling the top cover, do not overtighten the screws.
b) Check to see if the filter bag (12) is thoroughly clean. Clean as necessary.
c) If a and b are negative, check the pump motors (2). If they are not functioning
send the unit to your service center.
3. Unit does not move but does pump water:
a) Check to see if forward/reverse motion is obstructed by foreign matter; hair,
debris, etc. on drive belts (6) or drive tracks (7) or there is an entanglement
with the power cord. Clean as necessary.
b) Check if drive belts (6) have slipped out of place. Also check for proper
tension of drive belts (6). If necessary replace belts.
c) Check for loose drive motor (3) connections.
d) If a, b, and c are negative, check the Master and Slave motors. If one or the
other is not functioning, send the unit to your service center.
*The transformer cord can only be replaced with the aid of special purpose tools normally available only to
authorized dealers, distributors and service centers.
4. Unit does not pick up dirt and debris:
a) Check 2a and 2b of this guide.
b) Check the Intake Valve Flaps (23) on the underside of your unit. The Flaps
should move freely to open and close. Clean and free the Valve Flaps (23) if
necessary.
5. Unit does not seem to cover the entire pool:
a) Most likely a thorough cleaning of the filter bag (12) is needed.
b) Check to see that the blue cable (15) is properly spread out and is untangled.
c) Allow the unit to run in the pool for the entire cleaning cycle.
d) Make sure that the Floating Handle (14) is locked diagonally across the top of
your unit's body.
e) Check that the Pump Motor (2) is operating. Please refer to the
Troubleshooting section titled “Moves But Does Not Pick Up Dirt And
Debris”
f) After following all of the above, if there is still a problem, call your dealer for
specific additional assistance.
6. Debris Comes Out Of The Aquabot When Removing It From Pool
(Bottom Lid Does Not Close Properly)
a) Lock Tabs (24) - Check that the Lock Tabs (24) are not warped. They should
be straight and aligned with the unit's body.
b) Intake Valves (23) - Check that the Intake Valve Flaps on the underside of
your unit (in the Bottom Lid ) move freely to open and close. Clean Flaps if
necessary.
7. The cable is twisted:
a) Reverse the diagonal position of the handle.
b) Use the E-Z Swivel (see “Cable Care” chapter)
This appliance is not intended for use by persons (including children)
with reduced physical, sensory or mental capabilities, or lack of
experience and knowledge, unless they have been given supervision or
instruction concerning use of the appliance by a person responsible for
their safety. Children should be supervised to ensure that they do not
play with the appliance.

IMPORTANT
ATTENTION: Ne mettez pas le nettoyeur de piscine en position «ON» s'il n'est pas
complètement immergé dans l'eau. La mise en marche du nettoyeur hors de l'eau,
provoquerait instantanément de sévères dommages et entraîneraient l'annulation
de la garantie.
Laissez le nettoyeur dans l'eau pendant 15 à 20 minutes à la fin de chaque cycle
de nettoyage. Ceci permettrait aux moteurs de se refroidir adéquatement. Ne
laissez pas le nettoyeur en permanence dans la piscine. N'oubliez pas de mettre
l'interrupteur en position « off/arrêt » et de débrancher le transformateur avant de
sortir l'appareil de l'eau.
ATTENTION! Votre nettoyeur ne doit jamais être utilisé lorsqu'il y a des
personnes qui se baignent dans la piscine.
Note De Sûreté
-L'unité doit être obligatoirement alimenté via un appareil muni d'un disjoncteur
différentiel courant (RCD), ayant une cadence limitée à 30mA.
-La connexion à la prise de courant doit être compatible aux règlements
d'installation d'électricité locale et nationale (le code de l'électricité).
-Une mauvaise utilisation de l'appareil, risque a entraîné la fuite de lubrifiant.
-Si le câble d'alimentation est endommager, il est indispensable de le remplacer
par le service du fabricant ou par une personne former et qualifié afin d'éviter
quelconque risque.
Chers clients,
Nous vous remercions d'avoir choisi pour nettoyer
votre piscine. Nous espérons que vous utiliserez votre nouveau
pour maintenir votre piscine durant plusieurs années.
Avant de commencer à utiliser votre , veuillez prendre
quelques minutes afin de lire soigneusement les instructions de
fonctionnement.
De nouveau, merci d'avoir choisi .
notre produit
nettoyeur
nettoyeur
notre produit
FRANÇAIS
9
Corps du
robot
Sortie supérieure
Composants
Le nouveau nettoyeur vous est livré avec :
- Un câble électrique flottant.
- Un transformateur. L'appareil fonctionne à basse tension.
- Chariot (optionnel).
Veuillez lire entièrement ce manuel avant la mise en marche:
Bien que l'apparence de votre nettoyeur et certains de ses composants puissent différer
de ce qui est décrit ici, son emploi, les méthodes d'utilisation et d'entretien sont les
mêmes.

1
1a
1. Placer le transformateur au moins à 3 m (10 pieds) de la piscine (fig.1).
2. Dérouler le câble (fig.1a).
3. Pour un fonctionnement normal, la poignée mobile dóit être bloquée en diagonale en
haut de l'appareil. Pour celà, appuyer sur le mécanisme de verrouillage et glisser la
poignée jusqu'à ce qu'elle s'encastre dans I'avant dernier cran . Deverouiller ensuite.
Selon le modèle, le bouton de la poignée de verrouillage peut être vertical ou
horizontal (fig.2a, 2b).. Répéter ce processus de l'autre côté de l'appareil. Ne pas
oublier que la poignée dóit être fixée en diagonale (fig. 2c).
2b
nettoyeur
câble transformateur
2c2a
Poignée de verrouillage vertical
Poignée de verrouillage horizontal
Instructions de fonctionnement des nettoyeurs de piscine
4. Placer l'appareil dans l'eau en le portant
par la poignée. Balancer l'appareil d'un
côté à l'autre afin de permettre à l'air de
s'en échapper, puis laisser l'appareil
descendre au fond de la piscine.
Déployer ensuite le câble sur la surface
de la piscine, d'une manière aussi
régulière que possible (fig. 3).
5. Brancher le câble sur le transformateur. Vérifier que la prise du câble s'emboîte
parfaitement dans la prise du transformateur (fig. 3a). Brancher le transformateur.
Vérifier que la prise soit mise à la terre (fig. 3b). Appuyez sur le bouton "ON" de
l'alimentation. Le voyant lumineux indique que le system est en MARCHE et que le
nettoyeur de piscine déclenche un cycle de nettoyage. L'unité mémorise le nombre
de cycles de nettoyage à chaque mise en marche. Seul un centre de service autorisé,
peut visualiser les nombres accumules de cycles de nettoyage.
ATTENTION: Votre installation électrique doît être équipée d'un disjoncteur
automatique (GFCI-USA) ou (RCD-Europe), pour prévenir tout danger de chocs
électriques.
3
3a
3b
10

A
B
CDE
F
Pour brancher le câble (Fig. A) à la prise du transformateur
(Fig .B) veuillez suivre les étapes suivantes:
1. Préparez la fiche comme figuré sur la (Fig. C) avec la clef et
les 3 embouts exactement comme indiqué.
2. Positionnez exactement la clef et la prise du câble à la
correspondante clef et prise du transformateur. (Fig .D)
3. Enfoncez la fiche dans la prise du transformateur jusqu’au
bout.
4. Une fois que la fiche est entrée, faites une rotation à droite
pour la bloquer. (Fig .E)
5. Pour débrancher la fiche, d’abord débloquer la en tournant
vers la gauche et en suite tirer à l‘extérieur (Fig .F)
Prise du
transformateur (B)
Câble (A)
11
a. Le voyant lumineux indique que la
machine est en marche.
b. Le bouton Vert met la machine, en position
«ON/marche».
c. Le bouton Rouge met la machine, en
position «OFF/arrêt».
IMPORTANT- Après chaque cycle, le
nettoyeur de piscine, va se mettre
automatiquement à l’arrêt. Dans le cas où
vous voulez arrêter la machine pendant son
cycle; appuyez une fois sur le bouton Rouge
et le voyant lumineux s’éteindra pour
signaler que la machine c’est mis en arrêt.
IMPORTANT:
Veuillez vous assurer que la température de stockage de votre appareil soit entre 10 et 40
degrés Celsius (50 et 104 degrés Farenheit). C’est seulement ainsi que les moteurs, les
pièces en plastique et les joints d’etanchéité seront dûment protégés. En cas d’omission
du stockage à la température recomandée, la garantie sera annulée.
Le robot peut être utilisé dans de l'eau dont la température est comprise entre 13°C et
35°C (55°F 95°F).
Cependant, la température optimale recommandée s'établit entre 22°C et 32°C (72°F -
90°F).
ATTENTION :
Afin d'éviter les éraflures sur la coque de votre robot, lorsque vous le renversez , veillez
à le poser sur une surface douce. En effet, celles-ci pourraient endommager le
revêtement de votre piscine à force de frottement.
Instructions de fonctionnement des nettoyeurs de piscine
textile
doux
textile
doux
tourne a gauche
pour debloquer
pousser et tourner a droite
pour bloquer
Prise de courant
Prise du
transformateur
embout
clef
embout
clef

lock tab
Entretien et réglage des nettoyeurs piscine
NETTOYER LE FILTRE APRÈS CHAQUE CYCLE DE
NETTOYAGE
a. Débranchez le transformateur.
b. Si l’appareil est dans la piscine tirer-le par le câble vers
vous avec beaucoup de soin, jusqu’à ce que vous
puissiez saisir la poignée. Utiliser seulement la poignée
(surtout pas le câble) pour le faire sortir de l’eau ensuite
pauser l’appareil afin que la plus grosse quantité d’eau
s’évacue de l’appareil.
c. Renversez l’appareil sur une surface lisse (afin de ne pas
endommager l’appareil), Déverrouillez et enlevez le
couvercle inférieur (fig.4a, 4b, 4c, 4d).
(suite à la prochaine page)
NOTE:
En fonction du modèle, il existe 2 types de couvercles
inférieurs donnant accès aux mécanismes : Attache
VERROUILLÉE ou PIVOTANTE. Veuillez vous référer au
croquis correspondant à votre modèle.
4a
swivel tab
MÉCANISME VERROUILLÉE
MÉCANISME VERROUILLÉE
MÉCANISME VERROUILLÉE
4b
4c
12
4d
textile
doux
textile
doux
textile
doux
textile
doux
MÉCANISME PIVOTANTE
MÉCANISME PIVOTANTE
MÉCANISME PIVOTANTE

l’étiquette
(suite de la page précédente)
d. Retirez le filtre des barres de support, le tourner à l’envers et le laver au jet d’eau ou
dans un l’évier. Lavez et essorer délicatement le filtre jusqu’à ce que l’eau soit propre.
Si nécessaire, laver le filtre à la machine en utilisant uniquement l’eau froide et SANS
AUCUN DETERGENT (fig. 5).
e. Réinstaller le filtre sur les barres de support avec l’étiquette placée au milieu de l’un
des côtés du support complet (fig. 5a).
f. Réinstallez le support complet dans l’appareil. Appuyez sur le support et l’assemblage
se remettra en place automatiquement.
!Eteignez et débranchez le transformateur avant de sortir I'appareil de I'eau.
!Nettoyez le filtre après chaque cycle de nettoyage.
!Inversez la position de la poignée après chaque cycle pour éviter I'enroulement du
câble.
!Redressez périodiquement le câble flottant à la surface de I'eau.
!Remplacez les brosses usées, pour assurer un nettoyage de qualité.
!Vérifiez que I'appareil se pose correcte-ment sur la paroi de la piscine. La poignée
doît rester parallèle à la ligne de surface de I'eau.
!Conservez I'emballage de I'appareil pour le ranger ou pour le renvoyer en cas
d'éventuelles réparations.
!Laissez I'appareil dans I'eau pour 15 à 20 minutes après chaque cycle de nettoyage.
!Ne laissez pas votre appareil au soleil quand vous ne I'utilisez pas.
!Ne jamais laisser le transformateur au soleil.
!Rincez régulièrement l'appareil à I'eau claire et propre. Ceci accroîtra la durée de vie
des courroies, des chenilles et des brosses.
!Nettoyez l'hélice une fois par mois
CONSEILS IMPORTANTS:
30°C / 85°F
Sac filtrant
Nettoyage de l'hélice de la pompe :
1) Dévissez les vis qui maintiennent le cache turbine.
2) Nettoyez les éventuels cheveux ou autres saletés.
ENTRETIEN DU CÂBLE
Le câble peut s'entortiller apres un certain temps d'utilisation. Afin de le délacer,
simplement bloquez Ia poignée mobile du nettoyeur dans Ia direction diagonale
opposée. Le nettoyeur avancera maintenant dans Ia direction opposée tout en
nettoyant votre piscine et le câble sera déroulé. Il est bien de contrôller le câble de
temps en temps, afin de dépister des dommages extérieures.
Si le câble ne se délace pas, utilisez le E-Z pivot.
Mettez le robot sur le sol et débranchez le câble du
transformateur. En tenant à la main le E-Z pivot,
éloignez-vous du robot tout en tirant le câble jusqu’à
ce qu’il soit complètement déroulé. La pièce
centrale se fera tourner à l’intérieur du couvercle et
ainsi le câble sera démêlé.
patent pending
Ensemble du câble
Pièce centrale
Couvercle
de la poignée
Vis
13
Entretien et réglage des nettoyeurs piscine
cache turbine
hélice
E-Z SWIVEL

14
REMPLACER LES BROSSES (PVA)
a. Détachez une des plaques latérale en dévissant les
vis internes (voir fig.7a, 7b).
b) quand Ia flasque aura été détachée, enlever Ia roue
d'entraînement
c) ouvrir le moyeu terminal et tirer Ia brosse PVA usée
en dehors
d) placer Ia nouvelle brosse PVA sur Ie tube
héxagonale et la bloquer à l'aide du moyeu
terminal.
e) remettre en état Ia roue d'entraînement et remonter
la flasque avec les vis.
ENTRETIEN DES BROSSES :
La décoloration des brosses est normale à partir du moment où elles sont exposées à
l'air libre. Trempez les environ 20 minutes dans la piscine avant chaque saison ou pour
une première utilisation. Vous noterez que lorsque les brosses absorbent l'eau et
commencent leur travail, la décoloration disparaît.
REMPLACER LES BROSSES (PVC)
a. Enlever les vieux balais en enlevant la tige
métallique (B)
b. Enveloppez la nouvelle brosse PVC (A) autour
du tube.
c. Joignez les extrémités de la brosse en utilisant la
tige métallique
d. Faites glisser la tige (B) à travers les onglets.
e. Assurez-vous que la tige est inséré par chaque
onglet.
REMPLACER LES BROSSES
En fonction de Ia fréquence de l'utilisation de votre nettoyeur, les brosses devront être
remplacées à cause de leur usure. Le nettoyeur dont les brosses sont usées aura des
difficultés à nettoyer et a monter les parois, de meme que sa performance sera diminuée.
6a
6b
7a
REMPLACER LES COURROIES DE TRANSMISSION
Avec le passage du temps, les courroies de transmission qui se trouvent derriére la
flasque s'allongent. A ce moment-Ià, si vous voulez que le robot continue à travailler à son
mieux, ces courroies doivent être remplacées:
a) Renversez l’appareil sur une surface lisse (afin de ne pas endommager l’appareil),
Déverrouillez et enlevez le couvercle inférieur (fig.4a, 4b, 4c, 4d).
b) À l'intérieur, repérez les vis sur le côté du moteur d'entraînement, ils maintiennent en
place la plaque latérale (fig. 7 a).
Le nombre et l'emplacement des vis peut varier en fonction du modèle. Certains des
modèles ont des vis supplémentaires pour lesquelles l'emploi d'un tournevis flexible
est nécessaire (figure 7b).
c) Devisser les vis et enlever la flasque
d) Enlever Ia courroie d'entraînement (chenille). Avant de l'enlever, faire attention à Ia
façon dans laquelle les courroies de transmission sont placées (fig. 7c).
e) Enlever les vieilles courroies de transmission et monter les nouvelles courroies.Pour
remonter, suivre les instructions ci-dessus à l'envers.
7c
7b
Entretien et réglage des nettoyeurs piscine
moyeu
brosse
en PVA
tube de
la roue

Manuel de depannage
15
MERCI DE VERIFIER LES POINTS SUIVANTS AVANT DE FAIRE APPEL A VOTRE SAV
Avant tout le robot doit être déconnecté du transformateur qui doit aussi être débranché afin d' empêcher des dommages mécaniques et corporels.
Pour les No. de référence, consultez le diagramme de liste des pièces situé sur la dernière page des instructions.
1. Le robot ne pompe pas l'eau mais bouge :
a) Vérifiez que la sortie électrique est correcte,
b) Vérifiez que le transformateur est bien branché à une prise de terre et que la
connexion transformateur/câble flotteur* soit bonne,
c) Appuyez plusieurs fois sur le bouton « OFF (19) et « ON » (21) du transformateur et
attendez environ 45 secondes entre les deux étapes.
d) Enlevez les débris possibles tels que des feuilles, des cheveux ou des fibres qui
pourraient obstruer la bonne marche des courroies d'entraînement ou des chenilles.
e) Contrôlez que les courroies d'entraînement (6) et les chenilles soient bien alignées
et tendues. Régler ou remplacer si nécessaire.
2. Le robot ne pompe pas d'eau du tout, ou pompe lentement mais bouge :
a) Vérifiez que l'hélice (1) n'est pas obstruée par un amas de cheveux ou autres.
Enlevez chacune des vis du cache turbine et nettoyez si nécessaire. Faites
attention de ne pas trop serrer les vis en refermant.
b) Vérifiez si le sac filtrant (12) est propre, le nettoyer au besoin.
c) Si les étapes précédentes sont correctes, alors vérifiez la pompe moteur(2). Si ça
ne fonctionne pas, envoyez le robot au centre SAV.
3. Le robot ne bouge pas mais la pompe aspire :
a) Renversez le robot et vérifiez qu'il n'y ait pas de corps étranger qui obstrue :
cheveux, débris, etc. sur les courroies d'entraînement (6) ou les chenilles (7) ou
bien le câble flotteur enroulé. Nettoyez si nécessaire.
b) Contrôlez que les courroies d'entraînement soient bien en place et vérifiez leur
tension, les replacer si nécessaire.
c) Vérifiez le raccordement du moteur (3)
d) Si les étapes précédentes sont correctes, alors vérifiez la pompe moteur(2). Si ça
ne fonctionne pas, envoyez le robot au centre SAV.
*le câble du transformateur ne peut être remplacé qu'avec l'aide d'outils spéciaux disponibles uniquement
chez nos distributeurs, revendeurs et les centres SAV autorisés.
4. Le robot ne prend pas la saleté et les débris :
a) Vérifiez le 2a et le 2b sur le guide.
b) Contrôlez que les deux volets du porte-filtre (23) sous le robot bougent librement.
Ils doivent s'ouvrir et se fermer sans entrave. Les décoincer au besoin.
5. Le robot ne semble pas couvrir toute la piscine :
a) Il faut probablement procéder à un nettoyage du sac filtrant.
b) Vérifiez que le câble flotteur est correctement déroulé. c) Vérifiez qu'aucun obstacle
n'entrave la progression du robot dans la piscine et n'arrêtez pas le robot avant la
fin de son cycle.
d) Assurez vous que la poignée supérieure du robot soit correctement positionnée en
diagonale.
e) Vérifiez que le moteur pompe fonctionne (2), dans le cas contraire, référez vous au
paragraphe 4.
f) Si après avoir suivi ces instructions, le problème persiste, veuillez contacter votre
revendeur.
6. Les saletés s’échappent du robot lorsque vous le sortez de la piscine (le
couvercle inférieur ne se ferme pas correctement)
a) Vérifiez que les clips de fixation sont bien enclencher au support filtre.
b) Contrôlez que les deux volets du porte-filtre (23) sous le robot bougent librement.
Ils doivent s’ouvrir et se fermer facilement. Les décoincer au besoin.
7. Le câble flotteur est vrillé :
a) Inversez la diagonale de la poignée.
b) Utilisez le pivot E-Z comme démontré ci-dessous. (Voir le chapitre “
")
entretien du
câble
Cet appareil n'a pas été conçu de manière à être utilisé par des
personnes (y compris des enfants) dont les capacités physiques,
mentales ou sensorielles sont réduites, ou qui manquent d'expérience
ou de connaissances, à moins que ces personnes aient bénéficié de la
supervision ou reçu des instructions sur l'utilisation de l'appareil,
fournies par un responsable chargé de sa sécurité.
Les mesures nécessaires doivent être prises pour s'assurer que des
enfants ne jouent pas avec l'appareil.

Sehr geehrter Kunde,
Herzlichen Glückwunsch zum Kauf unseres Produkt. Wir hoffen, dass Ihnen Ihr neuer
Reiniger über Jahre hinaus die Reinigung Ihres Schwimmbeckens erleichtern wird.
Bitte nehmen Sie sich ein paar Minuten Zeit um diese Bedienungsanleitung
aufmerksam und vollständig zu lesen, bevor Sie Ihren Reiniger benutzen.
Vielen Dank, dass Sie sich für den unseren Reiniger entschieden haben.
DEUTSCH
16
Einzelteilgehäuse
Abfluss-Top
Bestandteile
Ihr neuer automatischer Schwimmbeckenreiniger besteht aus:
- Reiniger mit Schwimmkabel.
- Transformator. Das Gerät läuft mit Niederspannung.
- Transportwagen (optional)
Bitte lesen Sie diese Anleitung vor der Inbetriebnahme Ihres Reiniger
vollständig durch.
Trotz äußerlicher Unterschiede Ihres Reinigers und seiner Bestandteile zu dem hier
Abgebildeten, sind die Funktion, Bedienung und Wartung für beide die gleichen.
WICHTIG:
ACHTUNG: Schalten Sie den Reiniger niemals ein, bevor er sich nicht vollständig
unter der Wasseroberfläche befindet. Eine Inbetriebnahme außerhalb des
Wassers verursacht unverzüglich ernsthafte Schäden am Gerät und führt zum
Verlust des Garantieanspruchs!
Geben Sie dem Reiniger nach jedem Reinigungszyklus etwa 15 bis 20 Minuten im
Wasser Zeit, um Antriebs- und Pumpenmotor abkühlen zu lassen. Lassen Sie den
Reiniger aber nicht andauernd im Wasser, sondern bewahren Sie ihn auf dem
mitgelieferten Caddy auf. Vergessen Sie nie, den Transformator auszuschalten
und den Netzstecker zu ziehen, bevor Sie den Reiniger aus dem Becken nehmen.
WARNUNG: Der Reiniger darf nicht benutzt werden, wenn sich Personen im
Schwimmbecken befinden.
- Das Gerät muss über einen Fehlerstromschutzschalter versorgt werden, der
eine festgelegte Fehlerstromansprechgrenze von nicht mehr als 30 mA aufweist.
- Die Verbindung zu der Abzweigleitung muss den geltenden lokalen und
nationalen Regeln für Verdrahtung und Schaltung nach VDE entsprechen.
- Fehlerhafte Bedienung des Geräts kann zu Leckage der Flüssigkeiten führen.
- Wenn das Versorgungskabel beschädigt wurde muss es von einem Service-
Agenten des Herstellers oder einem ausgebildeten und qualifizierten Fachmann
ersetzt werden, um Gefahren zu vermeiden.
Handgriff
Arretierung
des
Handgriffs
SeitenabdeckungLaufriemen
Reinigungsbürste

1
1a
1. Den Transformator mindestens 3 Meter vom Schwimmbecken entfernt aufstellen (1).
2. Das Kabel ausrollen (1a).
3. Für den ordnungsgemässen Betrieb muss der Bügel diagonal über dem Gehäuse
fixiert werden. Auf den Sprerrmechanismus drücken und den Bügel bis zum
vorletzten Schlitz schieben. Je nach Ihrem Model ist der Knopf der Handsperre
entweder senkrecht oder waagrecht (Abbildung 2a, 2b). Danach den
Sprerrmechanismus loslassen. Denselben Vorgang auf der anderen Seite des Geräts
wiederholen. Der Bügel muss diagonal fixiert werden. (2c).
2b
Reiniger
Kabel Transformator
2c2aSenkrechte Handsperre Waagrechte Handsperre
Bedienung des Schwimmbeckenreinigers
4. Das Gerät ins Wasser halten und hin- und
herbewegen, damit die Luft aus dem
Gehäuse entweichen kann. Danach den
Reiniger auf den Boden des Beckens
sinken lassen (3) und das Kabel so
gleichmässig wie möglich auf der
Wasseroberfläche auslegen (1).
5. Das Kabel in den Transformator einstecken. Sicherstellen, dass der Stecker mit
Sicherheitsstift richtig in de Steckdose des Transformators gesteckt wird (3a). Den
Transformator an eine geerdete Stromquelle anschliessen (FI-Schutzschalter) (3b).
Drücken Sie den "ON" Knopf an der Stromversorgung. Das leuchtende Licht zeigt
an, dass das System eingeschaltet ist und der Reiniger den Reinigungsbetrieb
aufnimmt. Das System zählt die begonnenen Reinigungszyklen mit. Der Zähler kann
ausschließlich in authorisierten Service Centern ausgelesen werden.
WARNUNG: Aus Sicherheitsgründen muss ein Fehlerstromschutzschalter (FI)
installiert sein.
3
3a
3b
17

A
B
Nut
Nut
Feder
Transformer
socket
Stecker des
Kabels
CD
zum Schließen drücken und
nach rechts drehen
E
F
Um das Kabel (Bild A) in die Buchse des Transformators
(Bild B) zu stecken gehen Sie bitte wie folgt vor:
1. Bringen Sie den Stecker mit der Nut und den 3 äußeren
Schlitzen in exakt die in Bild C gezeigte Position.
2. Bringen Sie Nut und Schlitze des Kabelsteckers genau in
Deckung mit der passenden Feder und den Nasen der
Transformator-Buchse (Bild D).
3. Drücken Sie den Stecker vollständig in die Buchse des
Transformators.
4. Sobald der Stecker vollständig in der Buchse sitzt drehen Sie
den Stecker nach rechts um ihn zu verriegeln(Bild E).
5. Um den Stecker wieder zu entfernen drehen Sie ihn erst nach
links und ziehen ihn dann ab (Bild F).
Buchse des
Transformators (B)
Stecker des Kabels (A)
zum Öffnen nach links
drehen und ziehen
18
a. Dieses Licht signalisiert, dass der Reiniger
arbeitet.
b. Die grüne Taste schaltet den Reiniger ein.
c. Die rote Taste schaltet den Reiniger aus.
WICHTIG Nach jedem Reinigungszyklus
schaltet sich der Reiniger automatisch aus.
Sollten Sie den Reiniger während eines
Reinigungszyklus ausschalten wollen
drücken Sie die rote Taste. Das Licht zur
Betriebsanzeige erlischt, um zu signalisieren,
dass der Reiniger den Betrieb eingestellt hat.
WICHTIG:
Bitte achten Sie darauf, dass Ihr Poolreiniger stets ordnungsgemäß bei einer
Temperatur zwischen 10 und 40 aufbewahrt wird, um die Motoren, die
Kunststoffelemente und Dichtungen zu schützen. Eine Nichteinhaltung wird den
Verlust der Garantie zur Folge haben.
Der Roboter kann in Wasser mit Temperaturen von 13°C bis 35°C eingesetzt
werden.
Es empfiehlt sich jedoch, auf eine Temperatur zwischen 22°C und 32°C zu achten.
ACHTUNG:
Um Kratzer oder andere Verunstaltungen an Ihrem Roboter zu verhindern, einfach
das Gerät auf eine glatte Oberfläche während der Reinigung der Filtersäcke oder
anderer Justierungen legen. Diese Kratzer könnten feine und scharfe Kanten am
Roboter erzeugen und damit eventuell Schäden an flexiblen Schwimmbad
Oberflächen verursachen.
glatte
Oberfläche
glatte
Oberfläche
Bedienung des Schwimmbeckenreinigers
Feder

glatte
Oberfläche
lock tab
Wartung und Einstellung des Schwimmbeckenreinigers
REINIGEN SIE DEN FILTERBEUTEL NACH JEDEM REINIGUNGSZYKLUS
a. Ziehen Sie den Netzstecker des Transformators. Vermeiden Sie jeglichen
Kontakt des Netzsteckers mit Wasser.
b. Falls sich der Reiniger noch im Schwimmbecken befindet ziehen Sie den
Reiniger vorsichtig am Schwimmkabel zu sich, bis er die
Wasseroberfläche erreicht. Um das Gerät vollständig aus dem Wasser zu
heben benutzen Sie bitte den Handgriff, nicht das Schwimmkabel. Heben
Sie den Reiniger langsam aus dem Wasser. Leichtes Hin- und
Herschwenken des Reinigers läßt das Wasser vollständig aus dem
Inneren entweichen.
c. Legen Sie den Reiniger mit seiner Oberseite auf eine weiche (um Kratzer im
Gehäuse zu vermeiden) Unterlage (siehe Bild 4a), Lösen Sie die Halteclips
und entfernen Sie die Bodenplatte (siehe Bilder 4b und 4c) und
entfernen Sie den Bodendeckel (siehe Bild 4d)
(weiter auf der nächsten Seite)
ANMERKUNG:
Je nach Model gibt es zwei Arten eines Mechanismus für das Auskuppeln des
unteren Deckels: LOCK TAB (VERSCHLIEß-SCHLAUFE) oder SWIVEL TAB
(SCHWENK-SCHLAUFE). Halten Sie sich bitte an das Anweisungsdiagram
Ihres Models.
4a
glatte
Oberfläche
swivel tab
LOCK TAB SWIVEL TAB
LOCK TAB SWIVEL TAB
LOCK TAB SWIVEL TAB
4b
4c
19
4d
glatte
Oberfläche
glatte
Oberfläche

((Fortsetzung der vorherigen Seite))
d. Nehmen Sie den Filterbeutel von den Haltebügeln (siehe Bild 5), stülpen Sie den Beutel um und
waschen Sie den Schmutz vollständig aus (z.B. mit einem Gartenschlauch oder unter
fließendem Wasser). Spülen Sie den Filterbeutel so lange, bis das abfließende Wasser klar ist.
Wringen Sie den Filterbeutel ganz sachte aus. Sofern notwendig kann der Filterbeutel auch mit
kaltem Wasser in der Waschmaschine gewaschen werden. Bitte kein Waschmittel verwenden!
e. Ziehen Sie den Filterbeutel wieder über die Haltebügel des Bodendeckels (siehe Bild 5). Achten
Sie darauf, daß Sie das Etikett in der Mitte von einer der beiden Längsseiten des Bodendeckels
plazieren (siehe Bild 5a).
f. Setzen Sie den Bodendeckel wieder in das Gehäuse des Reinigers ein. Bitte achten Sie darauf,
dass alle vier Befestigungsclipse vollständig einrasten und den Bodendeckel sicher fixieren.
WICHTIGE HINWEISE:
!Schalten Sie den Transformator jedesmal aus und trennen Sie ihn vom Netz, wenn Sie Ihren
Reiniger aus dem Wasser nehmen.
!Reinigen Sie den Filterbeutel nach jedem Reinigungszyklus.
!Wechseln Sie die diagonale Stellung des Handgriffs nach jedem Reinigungszyklus, um ein
Verdrehen des Schwimmkabels zu verhindern.
!
!Ersetzen Sie abgenutzte Reinigungsbürsten um eine einwandfreie Reinigungsleitung zu
ermöglichen.
!Achten Sie darauf, dass sich der Reiniger von selbst an der Wand ausrichtet. Der Handgriff des
Reinigers muss parallel zur Wasserlinie stehen, sobald der Reiniger die Wasseroberfläche
erreicht.
!Bewahren Sie die Lieferverpackung Ihres Reinigers auf, um ihn während längeren Perioden
des Nichtgebrauchs sicher aufzubewahren oder ihn sicher zu Ihrem Händler schicken zu
können, wenn ein Service notwendig sein sollte.
!Lassen Sie Ihren Reiniger nach jedem Reinigungszyklus für etwa 15 bis 20 Minuten im Wasser.
!Setzen Sie Ihren Reiniger niemals längere Zeit dem Sonnenlicht aus.
!Setzten Sie vor allem nie den Transformator dem Sonnenlicht aus und setzen Sie ihn
niemals Regen aus.
!Gelegentlich sollten Sie Ihren Reiniger mit frischem klarem Wasser abspülen. Das verlängert
die Lebensdauer der Antriebsriemen, der Antriebsräder und der Reinigungsbürsten.
!Reinigen Sie die Propeller ein Mal pro Monat
Lösen Sie etwaige Verdrehungen im Schwimmkabel von Zeit zu Zeit mit dem
E-Z-Swivel.
20
Reinigung des Pumpen Propellers:
1) Nehmen Sie die 2 (4) Schrauben aus dem Pumpenschutzgitter 2) Nehmen Sie
das Pumpenschutzgitter heraus und entfernen Haare und andere Ablagerungen um
den Propeller herum.
Pflege des Schwimmkabels
Nach einer gewissen Betriebszeit kann sich das Kabel des Reinigers verdrehen. Um
das zu vermeiden wechseln Sie die diagonale Stellung des Handgriffs nach jedem
Reinigungszyklus. Während der Reinigung wird sich der Reiniger dann in die jeweils
andere Richtung bewegen und somit bestehende Verdrehungen auflösen. Sollte das
Schwimmkabel trotzdem einmal verdreht sein benutzen Sie bitte den E-Z-Swiwel.
Stellen Sie den Reiniger auf den Boden und ziehen
Sie den Stecker des Schwimmkabels aus dem
Transformator. Halten Sie den E-Z-Swivel in einer
Hand und bewegen Sie sich weg vom Reiniger.
Ziehen Sie das Schwimmkabel auf die volle Länge
aus. Dabei wird der bewegliche Kern des E-Z-
Swivels rotieren und so die Verdrehungen lösen.
patent pending
Pumpenschutzgitter
propeller
Schrauben
Etikett
30°C / 85°F
Filterbeutel
Wartung und Einstellung des Schwimmbeckenreinigers
E-Z SWIVEL
