Folio ZERO19 User manual

.ZERO19
MANUALE UTENTE
Alimentatore remoto
IT
Parete
33

Indice
05
06
09
10
13
14
15
16
17
18
.ZERO
Componenti
Fissaggio struttura
Collegamento elettrico
Fissaggio telo
AVVERTENZE
Alimentatori
Movimentazione
Pulizia
Apparecchiature danneggiate
Smantellamento

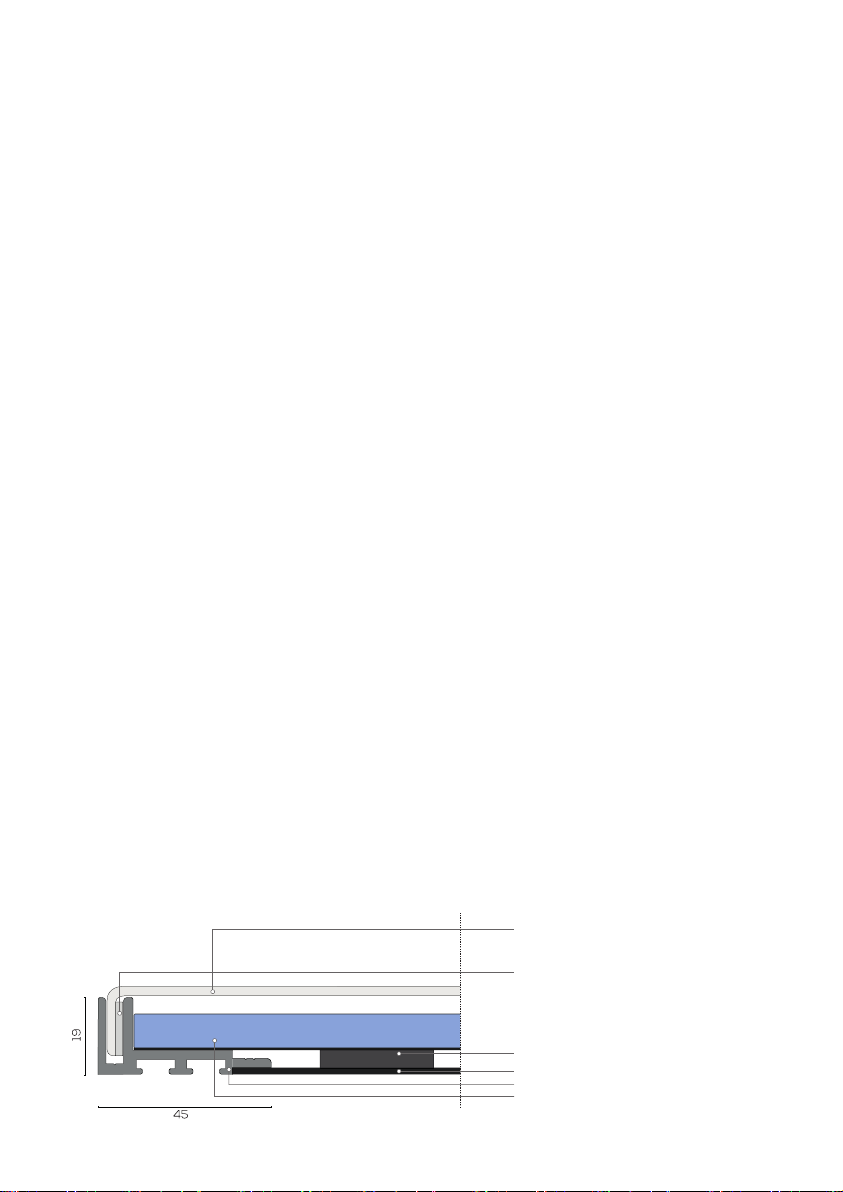

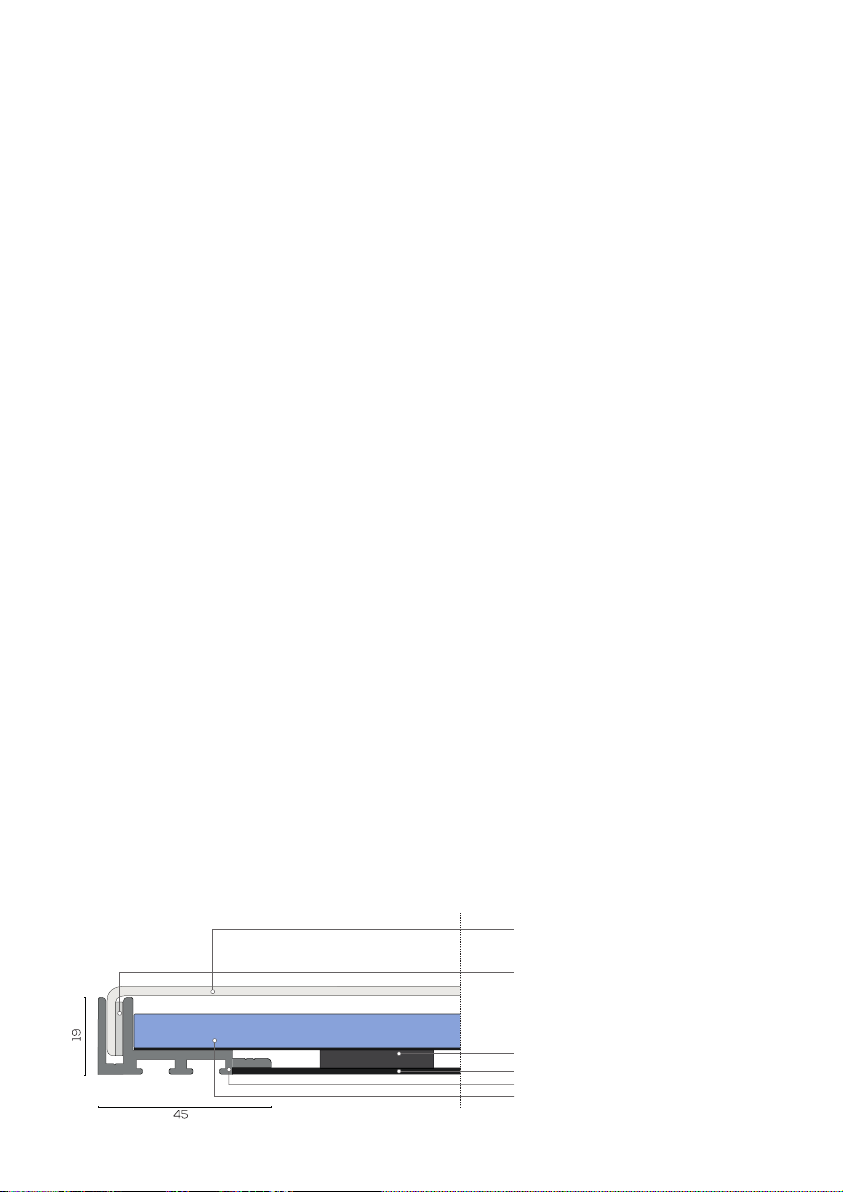

FOLIO®
Telo
Guarnizione PVC
Profilo alluminio ZERO.19
Fondo ferro
Magnete

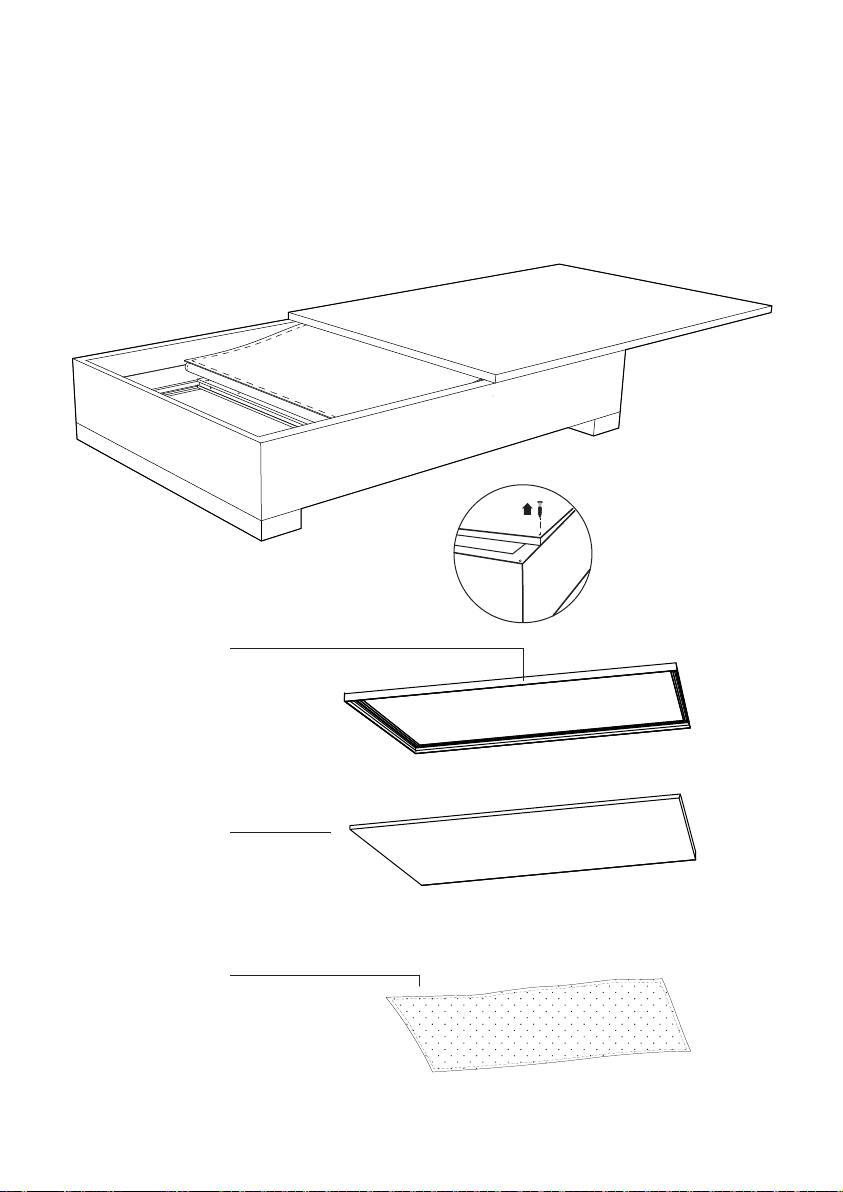

.COMPONENTI
All’interno della cassa troverete:
TELO (stampato)
FOLIO®
STRUTTURA IN
ALLUMINIO
05
Struttura in alluminio
Telo (con o senza stampa)
FOLIO®
Svitare le viti di
fissaggio per aprire
la cassa

.FISSAGGIO STRUTTURA
Posizionare la struttura e fissarla a parete utilizzando i fori per le viti già
presenti sulla lamiera.
N.B. Utilizzare viti idonee al supporto per il fissaggio.
Utilizzare SOLO i fori presenti sulla lamiera per il fissaggio. Non crearne altri
poichè potrebbero ostacolare/compromettere il fissaggio.
06

07
.FISSAGGIO STRUTTURA

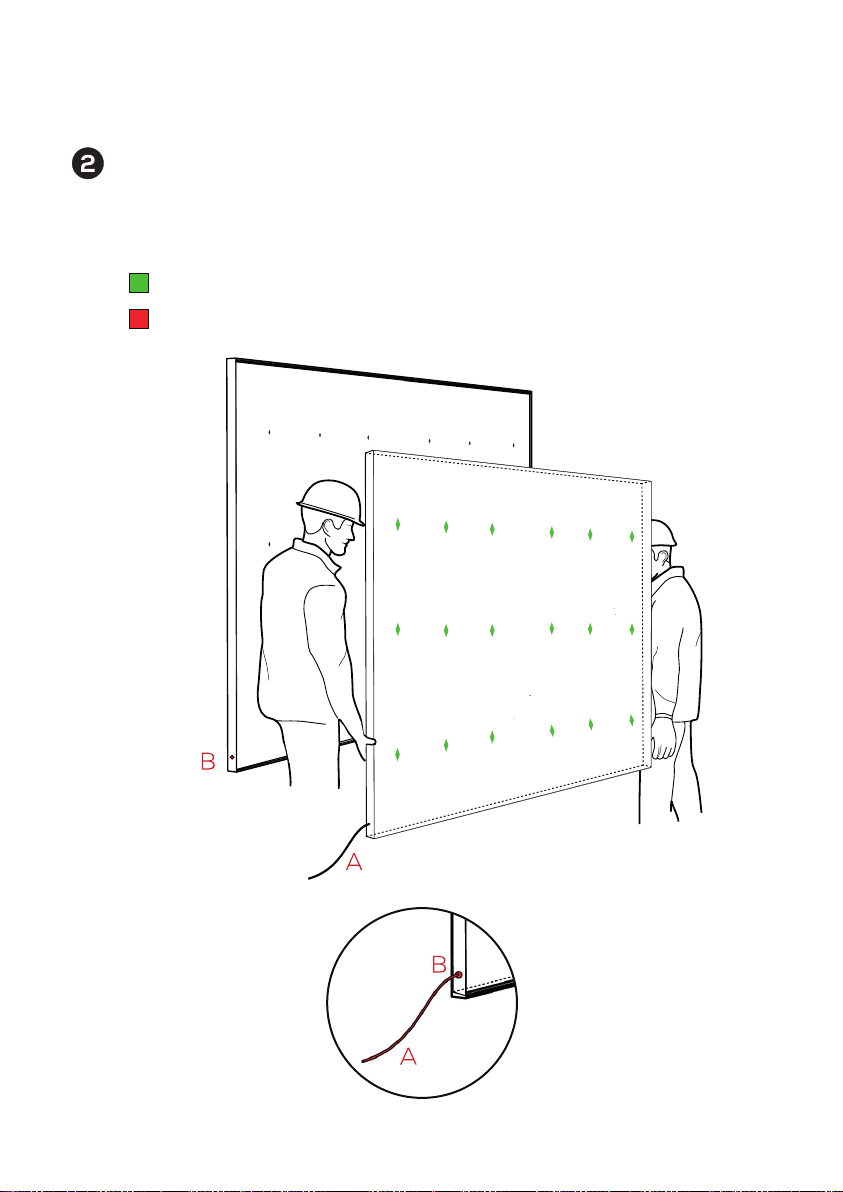

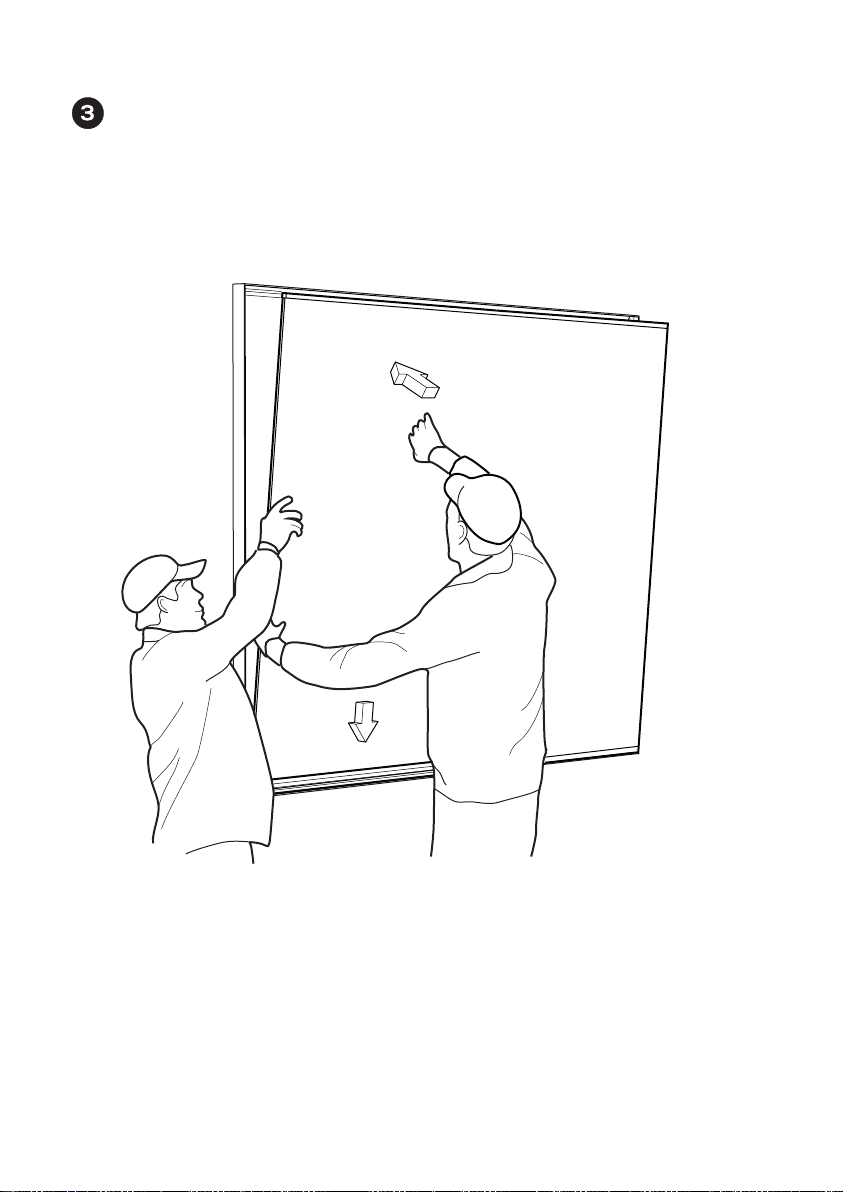

Posizionare il pannello sulla struttura precedentemente fissata.
Far passare il cavo di alimentazione (A) nel foro (B) presente sul profilo della
struttura.
Magneti (retro pannello)
Cavo alimentazione / foro per cavo alimentazione

Dopo aver fatto passare il cavo di alientazione nel foro apposito, inserire il
pannello nella struttura assicurandosi che i magneti abbiano fatto presa e tutto
sia stabile.
08

09
.COLLEGAMENTO ELETTRICO
Collegare il cavo di alimentazione del trasformatore da 220 V al cavo del soffitto/
parete in maniera idonea e consona e nastrare con nastro isolante.
Assicurarsi di aver disconnesso la corrente elettrica, collegare il cavo dei
LED al trasformatore come mostraro al punto b. Collega il cavo rosso dei
LED con il cavo rosso del trasformatore e il cavo nero dei LED con il
cavo nero del trasformatore. Successivamente collega il trasformatore
all’impianto con il cavo 24 V. Riallacciare la corrente.
Utilizzare trasformatori in classe II, con adeguato assorbimento in relazione
al consumo dei LED FOLIO®, con tensione di uscita 24 V e con uscita SELV
conformi alla EN 61347-2-13. È consigliato collegare un massimo di 4/5
pannelli Folio ad un solo alimentatore.
I pannelli Folio possono essere dimmerati tramite le seguenti interfacce:
PWM - DALI - DMX
DIMMERAZIONE

10

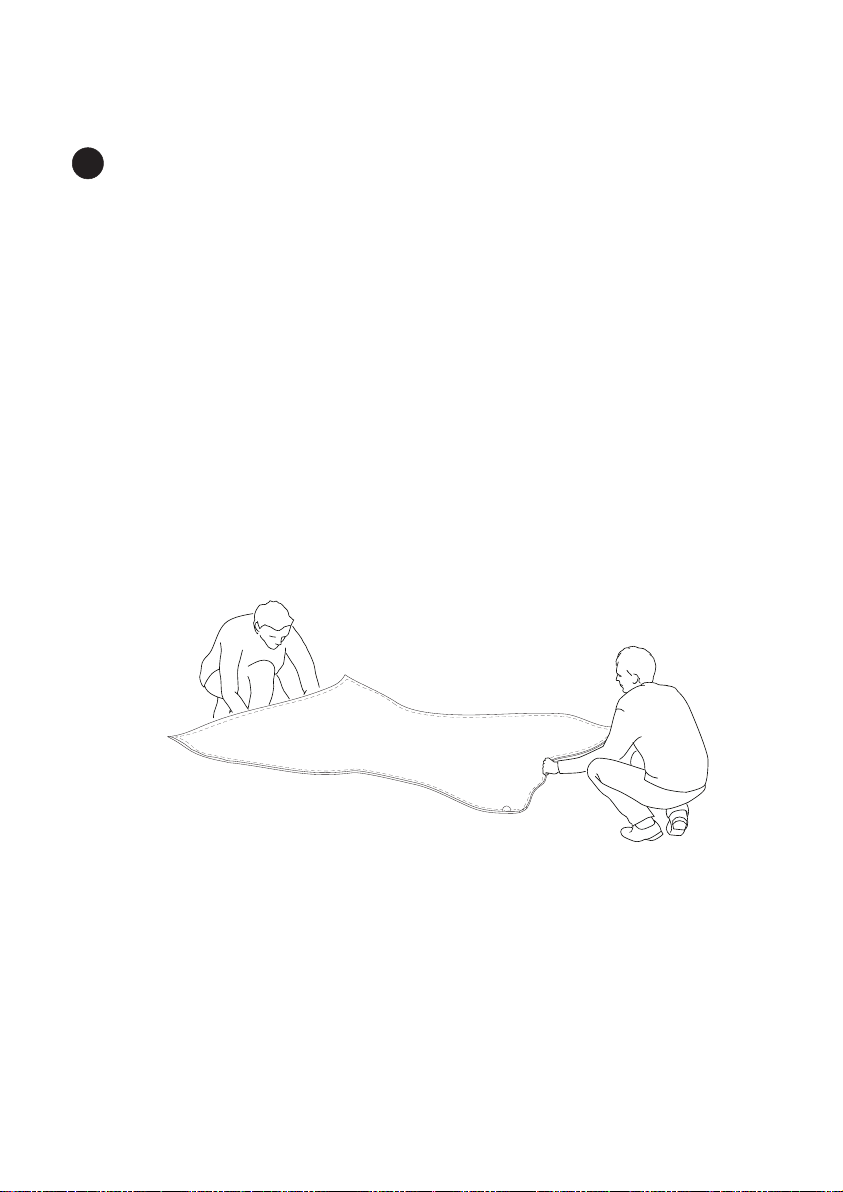

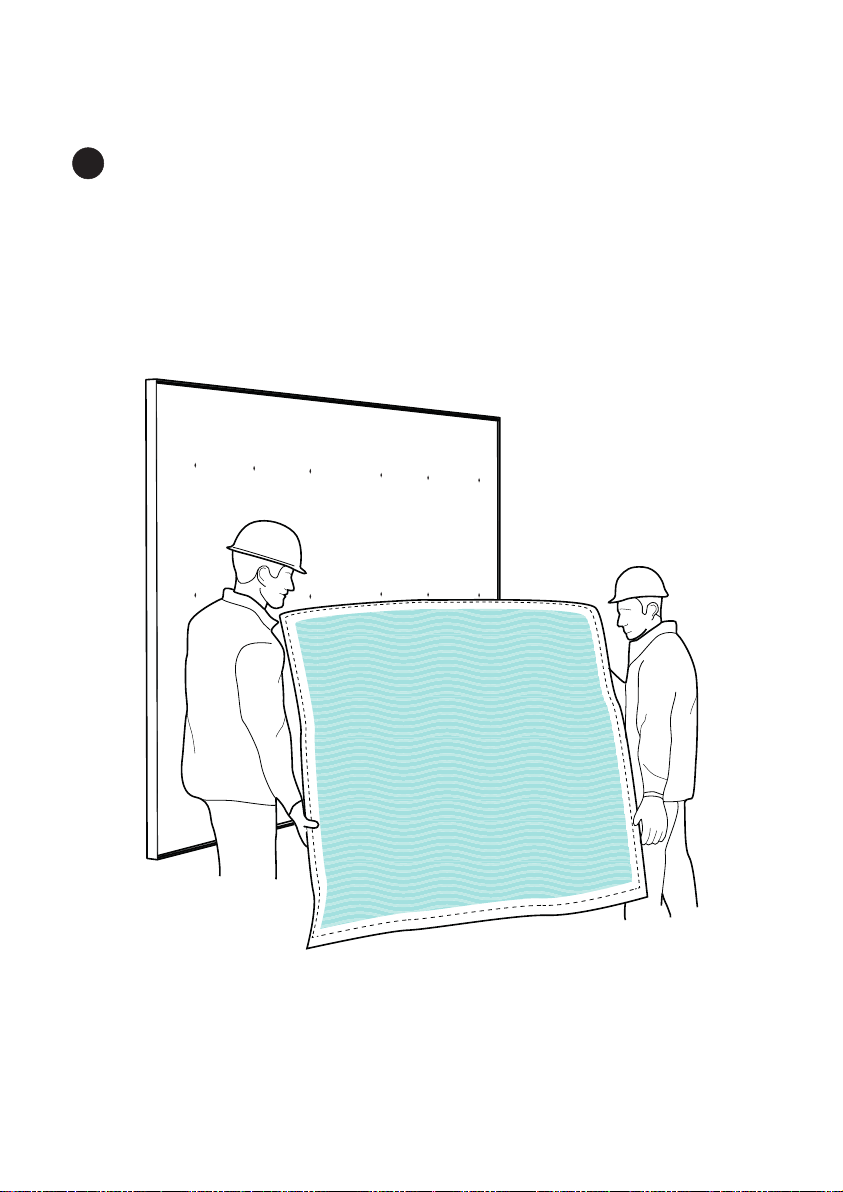

Dopo aver fissato la Struttura e collegato i cavi, stendere il telo con cura
evitando di causare graffi e aloni.
5

6
11
Posizionare il telo con l’eventuale stampa rivolta verso l’esterno.

12

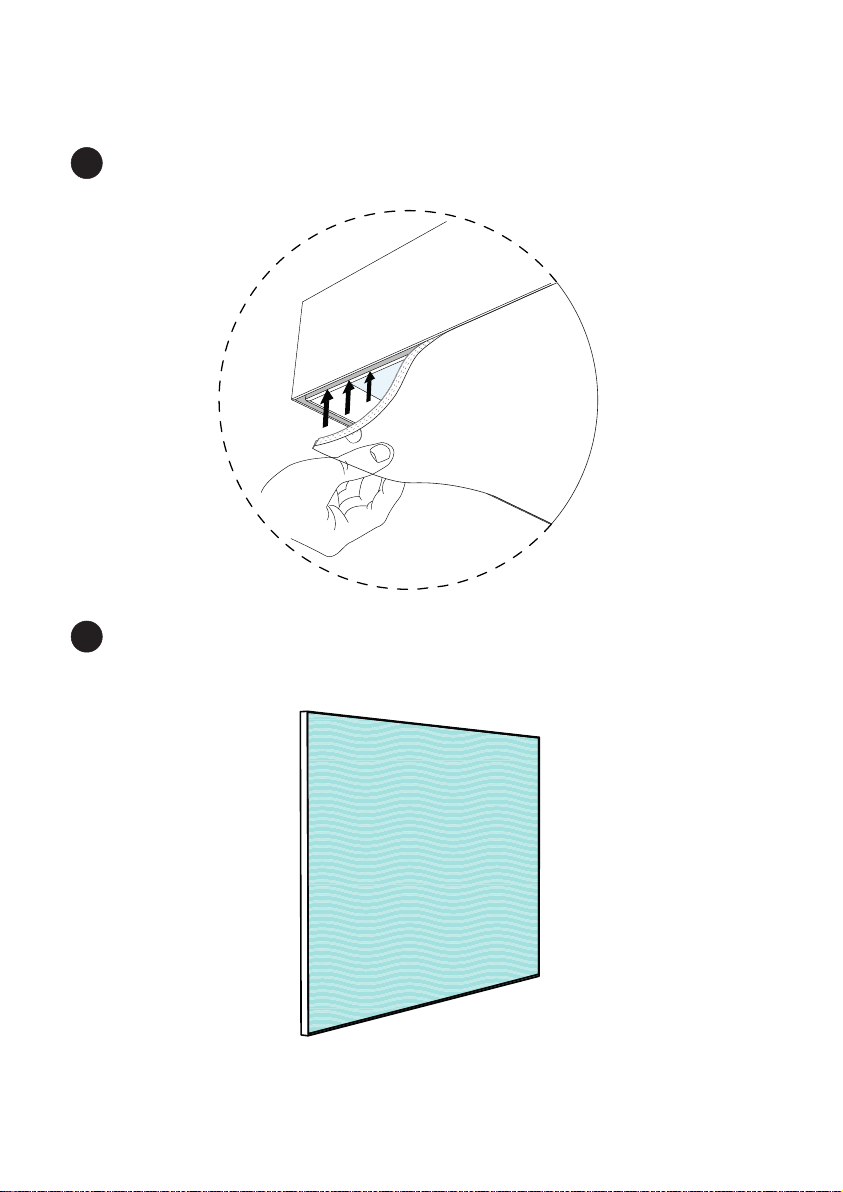

8Inserire la guarnizione su tutti e quattro i lati della struttura per tensionare il
telo.
Inserire la guarnizione del telo nell’apposita sede, come mostrato in figura.
N.B. Fare attenzione ad inserire la guarnizione nel modo corretto.
7
A

13
.AVVERTENZE
Consultare l’azienda Cifralluminio s.r.l. prima di intervenire in qualsiasi maniera
sui pannelli FOLIO®. Per qualsiasi dubbio sul funzionamento dell’apparecchio o
sulla manutenzione consultare l’azienda Cifralluminio s.r.l..
•Non spruzzare/rovesciare direttamente sul pannello nessun tipo di liquido/
detergente.
•Conservare in luogo asciutto.
•Conservare a temperatura non superiore a 25°C.
•Conservare lontano da finti di calore.
•Non esporre ai diretti raggi solari.
•Tenere lontano da sostanze combustibili.
•Evitare il contatto con vapori, fumi, polveri, gas e liquidi.
•Evitare l’accumulo di cariche elettrostatiche.
•Evitare movimento d’urto e di attrito.
•Per la pulizia utilizzare note/indicazioni/prodotti come da manuale.
•Prima di provvedere alla pulizia, l’apparecchio illuminante va spento.
•Non collegare direttamente alla corrente i LED. Questi devono essere sempre
collegati ad un trasformatore; sarà il trasformatore ad essere collegato succes-
sivamente alla corrente.
•Non urtare, tirare o danneggiare i cavi elettrici dei LED.

14
.ALIMENTATORI
Utilizzare alimentatori 24V.
Utilizzare alimentatori con corretto wattaggio in relazione a quanto riportato
sulll’etichetta posta sul retro di ogni STRUTTURA.
Porre particolare attenzione ai dati di targa per quanto concerne la tensione e la
frequenza di alimentazione prima di collegare l’apparecchio alla rete elettrica di
alimentazione.
NEL CASO SI RISCONTRASSERO MALFUNZIONAMENTI, DISALIMENTARE
L’APPARECCHIATURA.
Utilizzare trasformatori in classe II, con adeguato assorbimento in relazione al
consumo dei LED FOLIO®, con tensione di uscita 24V e con uscita SELV conformi alla EN
61347-2-13.
LED FOLIO®
COLLEGAMENTO ELETTRICO
DUE O PIÚ PANNELLI FOLIO®
pannello FOLIO®
pannello FOLIO®
24V
power
supply
Alimentatore
24 V 220V
220V
ROSSO
ROSSO
NERO
NERO
ROSSO
NERO

15
.MOVIMENTAZIONE
Estrarre la struttura LED FOLIO®dalla cassa evitandone l’imbarcamento e
portandola in una posizione di costa.
Trasportare la struttura LED FOLIO®mantenendola sempre in costa, evitando ogni
possibile imbarcamento. Fare estrema attenzione al fine di non tensionare i cavi
della corrente per evitarne eventuali strappi.
Non usare ventose per la movimentazione o la messa in posa
della struttura LED FOLIO®.
In aggiunta alle immagini, fate attenzione a:
•non urtare, tirare o danneggiare i cavi della corrente
•evitare il contatto dei LED FOLIO®con liquidi.

16
.PULIZIA
Indicazioni generali per una corretta pulizia dei prodotti FOLIO®.
•Ai fini di un funzionamento efficiente dei pannelli luminosi FOLIO® è consigliata
una regolare operazione di pulizia.
•Le parti che influenzano il risultato della luce (come ad esempio opali, marmi e
vetri) vanno pulite attenendosi alle istruzioni qui riportare.
•La pulizia delle parti ESTERNE/SUPERFICIALI che compongono il pannello lumi-
noso FOLIO®può essere eseguita come da tabella di seguito descritta:
COMPONENTI STRUMENTI SPECIFICHE PULIZIA
Parti in alluminio
e/o in ferro
Telo bianco
Telo con stampa
Pulire con panno
legermente umido non
abrasivo
Pulire con panno
morbido, non abrasivo,
leggermente umido
Pulire con panno
morbido, non abrasivo
a secco.
Pulire con panno morbido utilizzando acqua
calda con aggiunta di eventuale detersivo
senza cloro. Ripassare subito con panno
morbido e pulito
Deviare le possibili cariche statiche prima del-
la pulizia. Durante la pulizia fare pochissima
pressione. ATTENZIONE: utilizzare detergenti
compatibili con vetri, marmi ed onici
Deviare le possibili cariche statiche prima del-
la pulizia. Durante la pulizia fare pochissima
pressione. ATTENZIONE: non passare il panno
in prossimità della striscia LED illuminante
NOTA BENE: NON SPRUZZARE/ROVESCIARE DIRETTAMENTE SULLA STRUTTURA
NESSUN TIPO DI LIQUIDO/DETERGENTE, MA UTILIZZARE DETERGENTI/LIQUIDI
PER LA PULIZIA PONENDOLI PRIMA SU DI UN PANNO MORBIDO, NON ABRASIVO.
É POSSIBILE LA PULIZIA A SECCO SOLO CON PANNI MORBIDI, NON ABRASIVI.
NOTE SULLA SICUREZZA
In caso di dubbi sulla corretta pulizia degli apparecchi FOLIO®consigliamo di chie-
dere indicazioni inviando una mail all’indirizzo [email protected]
•Prima di provvedere alla pulizia dell’apparecchio illuminante, il pannello va
spento.
•Le parti conduttrici di corrente non devono essere sotto tensione.

17
.APPARECCHIATURE DANNEGGIATE
Non mettere in funzione o installare queste apparecchiature se una o più parti
appaiono danneggiate. Il mancato rispetto di queste istruzioni può provocare infortuni
o danni alle apparecchiature ed ad altri beni.
L’installazione di questa apparecchiatura deve essere affidata esclusivamente a
personale qualificato che abbia preso conoscenza di tutte le relative istruzioni.
Prima di intervenire su questo apparecchio, scollegare l’alimentazione dalla rete
elettrica.
Prima di procedere con ispezioni visuali, prove o interventi di manutenzione su questo
apparecchio, scollegare tutte le fonti di corrente e di tensione.
Il buon funzionamento di questa apparecchiatura dipende dalla correttezza delle
operazioni di manipolazione, installazione e utilizzo.
Il mancato rispetto delle fondamentali esigenze d’installazione può comportare lesioni
alle persone, oltre che danni alle apparecchiature elettriche e ad altri beni.
Verificare che la tensione di alimentazione sia compatibile con la tensione e corrente
necessaria per il regolare funzionamento della apparecchiatura che andrete ad
installare, per cui i dati di targa dei LED FOLIO®sono il fattore primario da verificare.

.SMANTELLAMENTO
Lo smantellamento dell’apparecchio dovrà essere affidato a personale esterno o
interno qualificato. L’attività di smantellamento, dovrà essere effettuata conforme-
mente alle disposizioni di legge, tenendo conto che alcuni materiali impiegati non sono
riciclabili e taluni possono essere dannosi.
In conformità al DECRETO LEGISLATIVO 14 marzo 2014, n. 49. (in materia di rifiuti da
apparecchiature elettriche ed elettroniche) vi informiamo che, l’apparecchiatura a cui
il presente manuale d’istruzioni fa riferimento, non può essere smaltita come rifiuto
urbano ma deve essere destinata a raccolta separata presso le sedi preposte.
Il simbolo:
posto in targhetta dati, sta ad indicare quindi l’obbligo di smaltire separatamente il
prodotto una volta dimesso. La disattenzione ai dispositivi di Legge verrà
pesantemente sanzionata da ammende amministrative pecuniarie
18

.ZERO19
USER MANUAL
Remote driver
Wall
33
ENG

Index
05
06
09
10
13
14
15
16
17
18
.ZERO
FOLIO®
Fabric
Seal
Aluminum Zero 19 profile
Iron plate
Magnet
Components
Installation of ZERO frame
Electrical connection
Cloth positioning
Warning
Power supplies
Handling
Cleaning
Damaged appliances
Dismantlement

05
.COMPONENTS
Inside the packing crate you will find:
Fabric (printed)
FOLIO®
Zero19 profile
Zero19 profile
Fabric (printed or not)
FOLIO®
Svitare le viti di
fissaggio per aprire
la cassa

06
.ZERO19 INSTALLATION
Position the structure and fix it to the wall using the screw holes already
present on the iron plate.
N.B. Use screws suitable for fixing support.
Use ONLY the holes on the iron plate for fixing. Don’t make others
as they could hinder / compromise the fixing.
