for Living 063-5852-2 User manual

Shower Tension Pole Caddy
Model No. 063-5852-2
Toll-free: 1-800-892-3986
IMPORTANT: Please read this manual carefully before beginning assembly of this product.
Keep this manual for future reference.
Assembly Instructions
IS2241

Imported for Trileaf Distribution Trifeuil Toronto, Canada M4S 2B8

3
Table of ContentsParts List
Table of Contents 3
Parts List 3
Assembly 4-8
Cleaning and Maintenance 9
Straight tube (with spring inside) 1 - 1
Long tapered tubes 2 - 2
1/2” diameter tube 3 - 1
Short tapered tube 4 - 1
1
2
3
4
Shelf 5 - 4
5
Wedges - 4
A
Soft vinyl end cap - 1
B
Plastic T-caps - 2
C
Plastic end cap with hole - 1
D
Tape strips - 3
E

Let us help you!
DO NOT RETURN YOUR PRODUCT TO THE STORE. CALL US FIRST!
1-800-892-3986
If you have questions regarding your product, require warranty assistance,
or have damaged or missing parts, please call our customer service toll-free helpline.
Contact us for assistance; we’re here to help.
IMPORTANT: Please read and understand this manual before any assembly. Before beginning assembly of
product, make sure all parts are present. Compare parts with packaging contents list. If any part is missing, or if
you have any questions, contact the service centre at 1-800-892-3986 (toll free).
Place all parts from the box in a cleared area and position them on the floor in front of you. Remove
all packing materials and place them back into the box. Do not dispose of the packing materials
until assembly is complete. Read each step carefully before beginning any assembly and make
sure you understand each step. If you are missing a part, please call our toll-free number for
assistance: 1-800-892-3986.

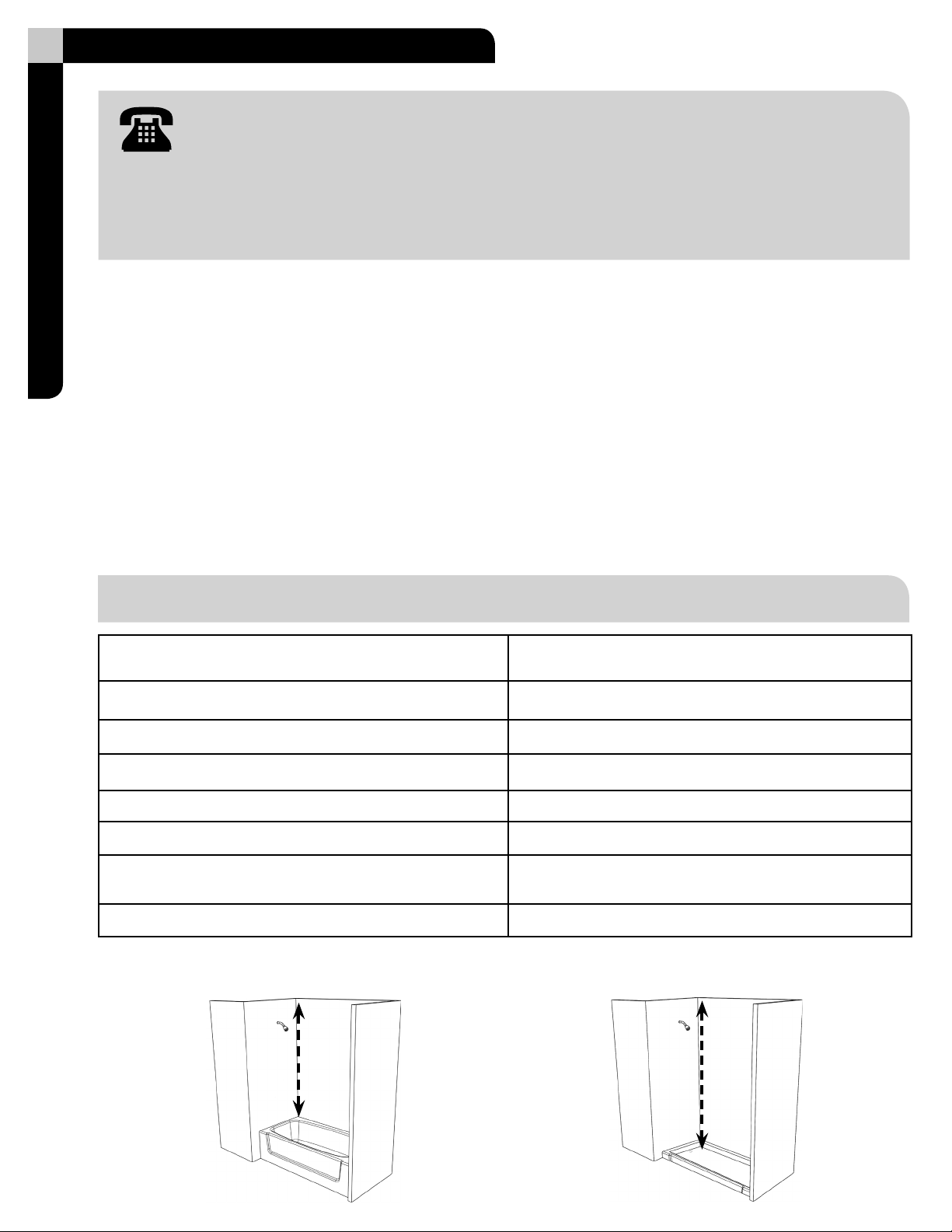

Step 1
Measure the distance between the tub ledge or the shower stall oor to the ceiling to the
nearest inch.
See chart to know what tubes (2) and (4) are needed.
Distance to Ceiling (see g.1, 2) Use Tubes (2), (4) as Needed
60 - 65 in. (152 - 165 cm) (2), (4) AND CUT 9.5 in. (24 cm) from tube 2
65.5 - 70.5 in. (166 - 179 cm) (2), (4) AND CUT 4 in. (10 cm) from tube 2
71 - 75 in. (180 - 192 cm) (2) and (4)
75.5 - 80.5 in. (193 - 205 cm) (2) and (2)
81 - 85.5 in. (206 - 217 cm) (2), (2), (4) AND CUT 11 in. (28 cm) from tube 2
86 - 91.5 in. (218 - 233 cm) (2), (2), and (4) AND CUT 5.5 in. (14 cm)
from tube 2
92 - 97 in. (234 - 247 cm) (2), (2), and (4)
Fig. 2 shower stall oor
Fig. 1 tub ledge
4Model No. 063-5852-2
Assembly
NOTE: NO MATTER THE DISTANCE TUBES 1 AND 3 ARE ALWAYS USED.

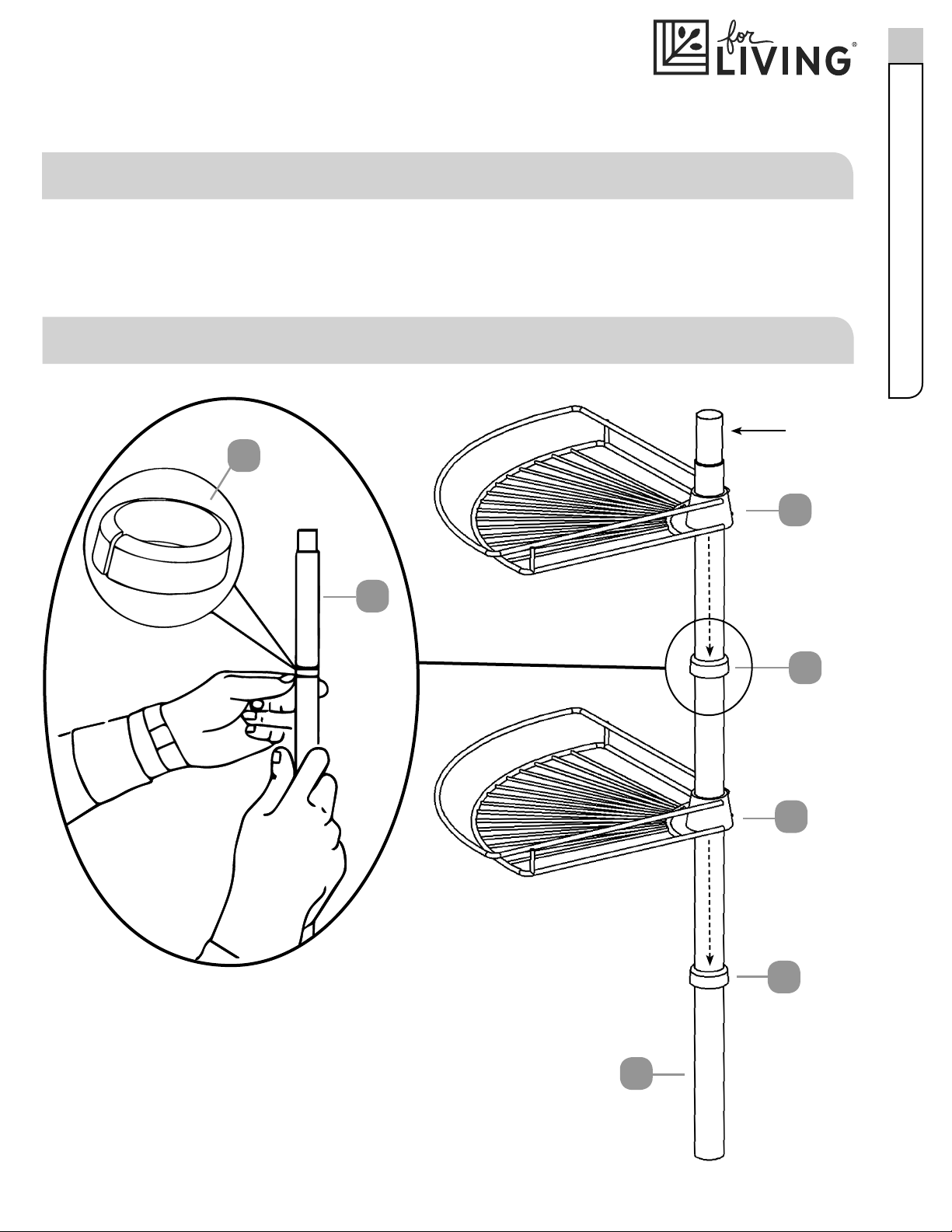

Step 2
Requires 2, 5, A
Place a wedge (A) (tapered or rounded end up) on one of the long tapered tubes (2) approximately
half way down.
Slide a shelf (5) down the tube and t over the wedge (A) and repeat this process for another shelf (5).
Repeat process for other long tapered tube (2) and other shelves (5).
5
A
2
5
A
2
A
5
NOTE: Assembly shown for 92 - 97 in. installation.
tapered end
NOTE: Shelves can be adjusted by moving the wedges (A) up or down.
Assembly

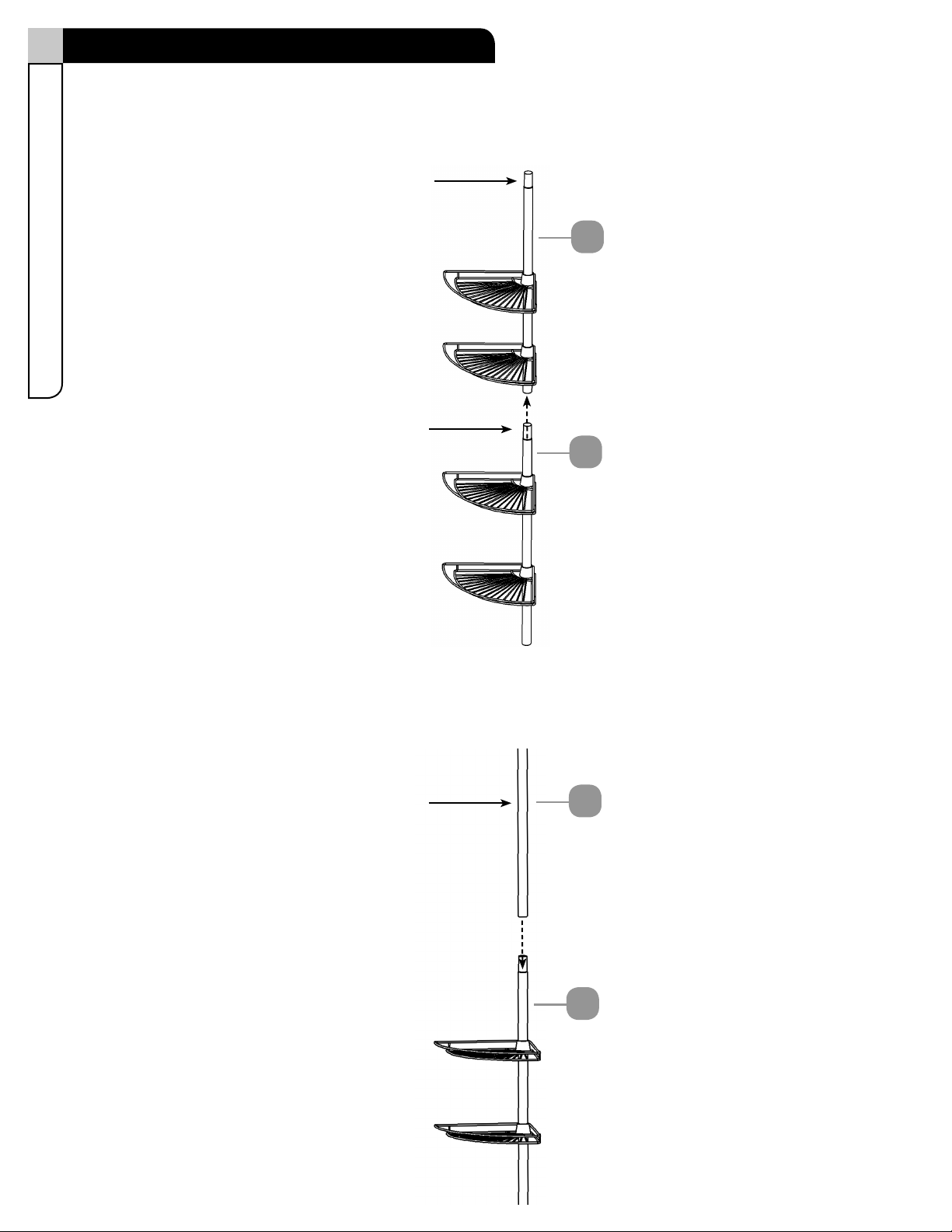

Step 3
Place the tapered end of the tube with the two shelves on it into the untapered end of the other tube
with the shelves on it.
2
2
Step 4
Requires 1
Place straight tube (with spring inside) (1) on top of the assembly.
2
1
6Model No. 063-5852-2
Assembly
tapered end
spring packed inside tube
tapered end

7
Assembly

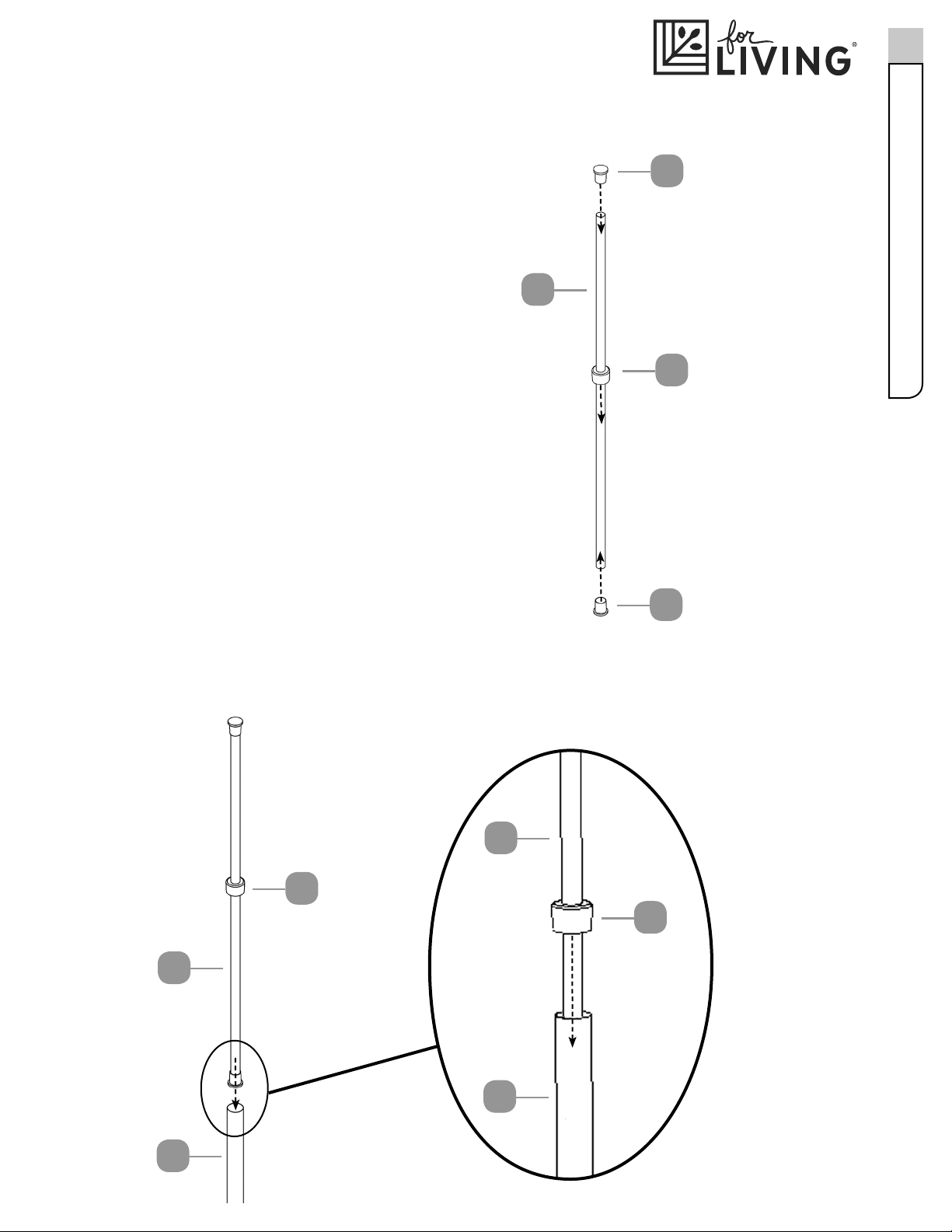

Step 5
Requires 3, C, D
Slide the plastic end cap with hole (D) on the 1/2” tube (3).
Place a T-cap (C) on each end of the 1/2” tube (3).
C
C
D
3
Step 6
Place the 1/2” tube (3) into the open end of the straight tube (with spring packed inside) (1).
Slide the end cap with hole (D) over the straight tube (1).
D
3
1
3
1
D

8Model No. 063-5852-2
Assembly

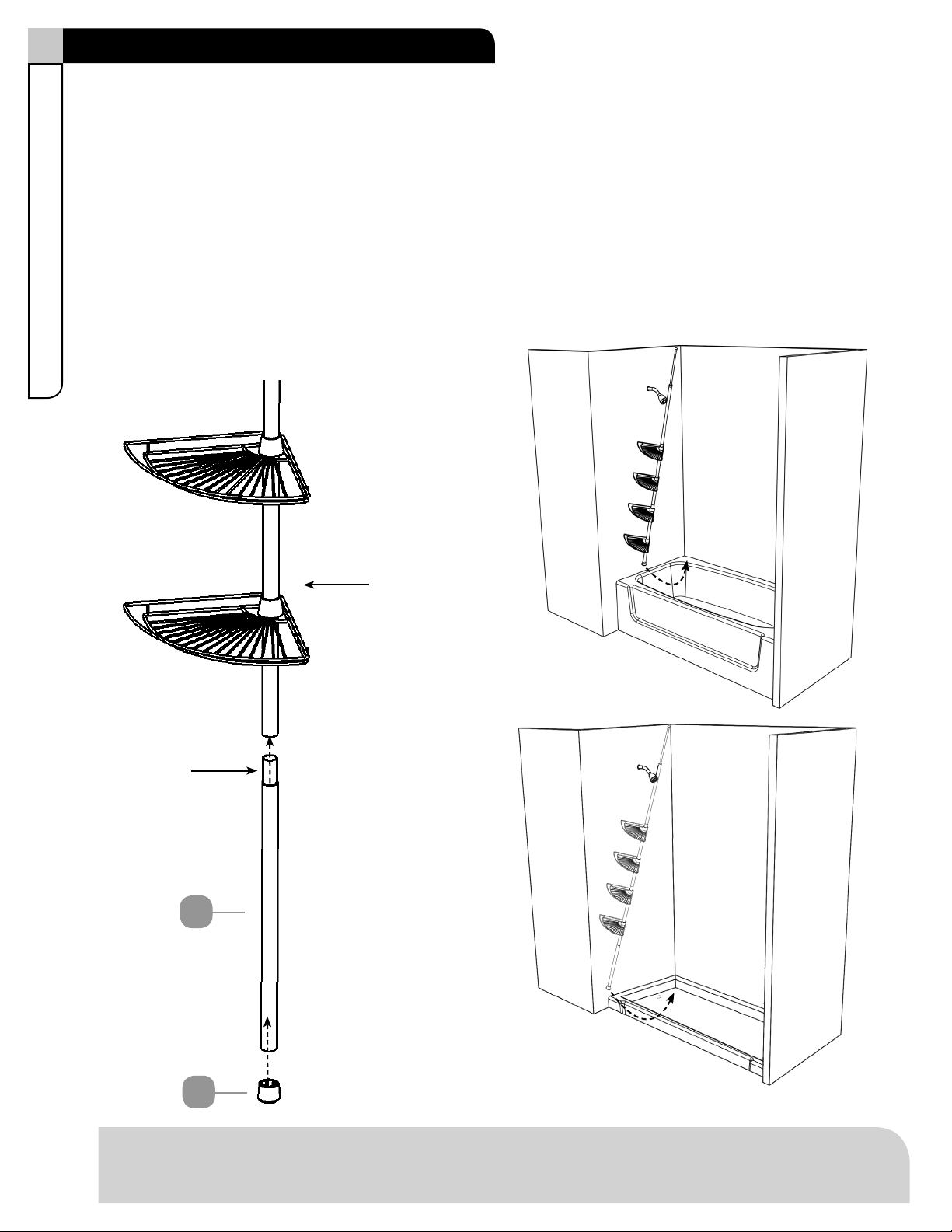

Step 7
Requires 4, B, E
Place the soft vinyl end cap (B) on the untapered end of the short tapered tube (4).
Slip the tapered end of the short tapered tube (4) into the untapered end of the bottom tube of the
assembly.
Place the tape strips (E) around the seams of the tubes. (This will protect the tubes from moisture.)
Lift the entire assembly into position over the shower stall oor.
Compress top of unit against the ceiling at desired location and move the bottom end into place so
that the unit is in a vertical position.
4
B
tube assembly
NOTE: THE MANUFACTURER SHALL NOT BE LIABLE FOR ANY SPECIAL,
INCIDENTAL, AND/OR CONSEQUENTIAL DAMAGES.
tapered end

9
Cleaning and Maintenance
• Cleaning with a dry cloth may be sucient.
• For other stains or marks, wipe gently with a damp cloth.
• Do not use strong detergents or abrasive cleaners; they may damage the surface of this product.

Imported for Trileaf Distribution Trifeuil Toronto, Canada M4S 2B8
IS2241

Support sur montant à tension
pour douche
Nº de modèle : 063-5852-2
Numéro sans frais : 1 800 892-3986
IMPORTANT : Veuillez lire attentivement ce guide avant de procéder à l’assemblage de cet article.
Conservez ce guide aux ns de consultation ultérieure.
Consignes d’assemblage
IS2241
MD

Importé pour Trileaf Distribution Trifeuil Toronto, Canada M4S 2B8

3
MD
Table des matièresListe des pièces
Table des matières 3
Liste des pièces 3
Assemblage 4-8
Nettoyage et entretien 9
Tube droit (avec ressort à l’intérieur) 1 - 1
Longs tubes à extrémité conique 2 - 2
Tube de diamètre de 1/2 po 3 - 1
Tube court à extrémité conique 4 - 1
1
2
3
4
Tablette 5 - 4
5
Cales - 4
A
Embout souple en vinyle - 1
B
Bouchons T en plastique - 2
C
Embout en plastique avec trou - 1
D
Rubans adhésifs - 3
E

Laissez-nous vous aider!
NE RETOURNEZ PAS VOTRE ARTICLE AU MAGASIN. APPELEZ-NOUS D'ABORD!
1 800 892-3986
Si vous avez des questions concernant votre produit, des questions de garantie, ou
avez des pièces endommagées ou manquantes, communiquez avec notre service à
la clientèle en composant le numéro sans frais. Communiquez avec nous si vous avez
besoin d’assistance, nous sommes là pour vous aider.
IMPORTANT : Veuillez lire et bien comprendre ce guide avant de procéder à l’assemblage. Avant de procéder
à l’assemblage du produit, assurez-vous que toutes les pièces sont présentes. Comparez les pièces à la liste de
contenu de l’emballage. S’il manque des pièces, ou si vous avez des questions, communiquez avec le service
d’assistance téléphonique sans frais en composant le 1 800 892-3986 (numéro de sans frais).
Mettez toutes les pièces de la boîte dans une zone dégagée et positionnez-les sur le sol devant vous.
Retirez tout le matériel d'emballage et remettez-le dans la boîte. Ne le jetez pas avant d'avoir terminé
l'assemblage. Veuillez lire attentivement chaque étape avant de procéder à l’assemblage, et assurez-
vous de comprendre toutes les étapes. S'il vous manque une pièce, veuillez composer notre numéro
d'assistance sans frais : 1 800 892-3986.
Étape 1
Mesurez la distance entre le rebord de la baignoire ou le sol de la cabine de douche et le plafond au
pouce près.
Consultez le tableau pour savoir quels tubes (2) et (4) sont nécessaires.
Distance jusqu’au plafond (voir g.1 2) Utilisez les tubes (2), (4) au besoin
60 - 65 po (152 - 165 cm) (2), (4) ET COUPEZ 9,5 po (24 cm) du tube 2
65,5 - 70,5 po (166 - 179 cm) (2), (4) ET COUPEZ 4 po (10 cm) du tube 2
71 - 75 po (180 - 192 cm) (2) et (4)
75,5 - 80,5 po (193 - 205 cm) (2) et (2)
81 - 85,5 po (206 - 217 cm) (2), (2), (4) ET COUPEZ 11 po (28 cm) du tube 2
86 - 91,5 po (218 - 233 cm) (2), (2), (4) ET COUPEZ 5,5 po (14 cm) du tube 2
92 - 97 po (234 - 247 cm) (2), (2), et (4)
Fig. 2 sol de la cabine de douche
Fig. 1 rebord de la baignoire
4Nº de modèle : 063-5852-2
Assemblage
REMARQUE : LES TUBES 1 ET 3 SONT TOUJOURS UTILISÉS, PEU IMPORTE LA DISTANCE.

Étape 2
Pièces requises : 2, 5, A
Placez une cale (A) (avec l'extrémité conique ou arrondie vers le haut) sur l’un des longs tubes à
extrémité conique (2) environ à mi-course.
Glissez une tablette (5) sur le tube et placez-la sur la cale (A). Répétez cette procédure pour une autre
tablette (5).
Répétez l'étape pour l’autre long tube à extrémité conique (2) et autres tablettes (5).
5
A
2
5
A
2
A
5
MD
REMARQUE : Assemblage illustré pour une installation de 92 - 97 po.
extrémité conique
REMARQUE : Les tablettes peuvent être ajustées en déplaçant les cales (A) vers le haut ou le bas.
Assemblage

Étape 3
Placez l’extrémité conique du tube avec deux tablettes sur l’extrémité non conique de l’autre tube
avec tablettes.
2
2
Étape 4
Pièces requises : 1
Placez le tube droit (avec ressort à l’intérieur) (1) sur l’assemblage.
2
1
6Nº de modèle : 063-5852-2
Assemblage
ressort comprimé à l'intérieur du tube
extrémité conique
extrémité conique

7
MD
Assemblage
Étape 5
Pièces requises : 3, C, D
Faites glisser l’embout en plastique avec trou (D) sur le tube de 1/2 po (3).
Placez un bouchon en T (C) sur chaque extrémité du tube de 1/2 po (3).
C
C
D
3
Étape 6
Placez le tube de 1/2 po (3) dans l’extrémité ouverte du tube droit (avec ressort comprimé à l’intérieur) (1).
Faites glisser l’embout avec trou (D) sur le tube droit (1).
D
3
1
3
1
D

8Nº de modèle : 063-5852-2
Assemblage
Étape 7
Pièces requises : 4, B, E
Placez l’embout souple en vinyle (B) sur l’extrémité non conique du tube court (4).
Faites glisser l’extrémité conique du tube court (4) dans l’extrémité non conique du tube inférieur de
l’assemblage.
Placez les rubans adhésifs (E) autour des joints des tubes. (Cela protégera les tubes de l’humidité.)
Soulevez l’ensemble et installez-le sur le sol de la cabine de douche.
Comprimez le haut de l’article contre le plafond à l’emplacement souhaité et placez le bas de
l’ensemble de façon que l’article soit en position verticale.
4
B
tube assemblé
REMARQUE : LE FABRICANT NE POURRA ÊTRE TENU RESPONSABLE DES
DOMMAGES PARTICULIERS, CONSÉCUTIFS OU INDIRECTS.
extrémité conique

9
MD
Nettoyage et entretien
• Le nettoyage avec un chion sec peut sure.
• Pour les autres taches ou marques, essuyez doucement avec un chion humide.
• N’utilisez pas de détergents forts ni de nettoyants abrasifs; ils peuvent endommager la surface de cet article.

Importé pour Trileaf Distribution Trifeuil Toronto, Canada M4S 2B8
IS2241
