Forte HYTK231L User manual

Assembling instruction / Montageanleitung / Notice de montage
/Montaje de instrucción / Instrukcja montażu / Сборка инструкция
/Montáž instrukce / Montáž inštrukcie / Szerelési utasítás
/Сглобяване инструкция / Kurulum Talimatları / Montagem de
instrução / Sestavljanje navodila / Montage instructie / Склапање
инструкцију / Asamblarea de instrucțiuni / Sastavljanje upute /
Montering instruktion / Istruzioni di montaggio / Збірка інструкція /
Montāžas instrukcija / Montavimo instrukcija / Paigaldusjuhend /
Kokoamisohjeisiin
EN.Follow the manufacturer’s assembly instructions, otherwise danger may occur. DE.Die Montage ist nach der vom Hersteller ausgearbeiteten Anleitung durchzuführen –
andernfalls können Gefahren auftreten. FR.L'installation doit être effectuée conformément aux instructions établies par le fabricant – sinon il peut y avoir un danger. ES.El
montaje debe realizarse de acuerdocon las instrucciones delfabricante. De lo contrario, puede existir un peligro. PL.Montażu należy dokonać zgodnie z instrukcją opracowaną
przez producenta –w przeciwnym wypadku może wystąpić niebezpieczeństwo. RU.Монтаж следует выполнять согласно инструкции, разработанной производителем.
Несоблюдение этого правила может привести к опасности. CZ.Montáž proveďte podle pokynů výrobce, jinak může hrozit vznik nebezpečí. SK.Montáž by mala byť vykonaná
v súlade s návodom, ktorý vypracoval výrobca - v opačnom prípade môže dôjsť k nebezpečenstvu. HU.A telepítést a gyártó használati útmutatója alapján hajtsa végre -
ellenkező esetben veszélyes helyzet alakulhat ki. BG.Монтажът трябва да се извърши в съответствие с инструкциите на производителя – в противен случай може да
възникне опасна ситуация. TR.Kurulum üreticinin talimatlarına uygun şekilde gerçekleştirilmelidir, aksi takdirde hasar oluşabilir. PT.A montagem deve ser realizada de acordo
com as instruções do fabricante. Caso contrário, poderá haver perigo. SL.Montažo je treba izvesti v skladu z navodili proizvajalca − v nasprotnem primeru lahko pride do
nevarnosti. NL.Voer montage uit volgens de instructies van de fabrikant, anders kunnen er gevaarlijke situaties ontstaan. SRB.Монтажу изводити у складу с упутством које
је припремио произвођач – у супротном постоји ризик од опасности. RO.Instalarea trebuie efectuată conform instrucțiunilor producătorului - în caz contrar pot apărea
pericole. HR.Montažu izvodite u skladu s uputama koje je pripremio proizvođač – u suprotnom postoji rizik od opasnosti. SV.Följ tillverkarens monteringsanvisningar – annars
kan farorisker uppstå. IT.Eseguire il montaggio nel rispetto delle istruzionielaborate dal fabbricante - in caso contrario possono verificarsi situazioni di pericolo UA.Монтаж слід
здійснювати згідно зінструкцією, розробленою виробником - віншому випадку може виникнути небезпека. LV.Uzstādīšana jāveic saskaņā ar ražotāja instrukcijām, jo
pretējā gadījumā var rasties apdraudējums. LT.Eseguire il montaggio nel rispetto delle istruzioni elaborate dal fabbricante - in caso contrario possono verificarsi situazioni di
pericolo ET.Ohtude vältimiseks tuleb paigaldamisel jälgida tootja juhiseid. FI.Asennus on suoritettava valmistajan laatiman ohjeen mukaisesti - ohjeen noudattamatta jättäminen
voi aiheuttaa vaaratilanteen.
4
3
2
+
_
5
10
1545
852
420
max
20 kg
120 MIN
2021-09-09
HYTK231L
HAYATO
1/30

`
`
`
`
`
`
`
`
2/30

???
3/30

4/30

536007
633139
90958
3x
72820
72821
2x
536009
3x
536008
3x
536010
3x
336076
143351
143350
42096
42096
022049
022048
336075
143352
143353
CODE DIMENSIONS
Colli -
0001
Colli
-0002
022048
718x453x2 2
022049
718x597x2 1
143350
708x418x22 1
143351
708x418x22 1
143352
708x358x15 1
143353
708x373x15 1
336075
1545x420x22 1
336076
1545x420x22 1
42096
439x350x15 2
CODE DIMENSIONS
Colli -
0001
Colli
-0002
536007
700x45x25 2
536008
300x160x15 3
536009
300x160x15 3
536010
531x160x15
3
633139
701x444x15 2
72820
594x253x15 1
72821
594x221x15 2
90958
542x295x2 3
HAYATO
Typ • Type • Tip • Típus • Tipo • Тип
Nr. • No. • N° • Номер • Č • Sz
Service • Assistenza • Dienstverlening • Serwis Servis • Szerviz • Сервисная служба
Name • Nom • Nome • Naam • Nazwa • Jméno
• Názov • Név • Denumire • İsim • Название
5/30

20x
S70969
Ø8x28
22x
S30211
8x
S30205
Ø15x16
14x
S30212
Ø15x12
24x
S30167
Ø4x20
55x
S34701
Ø4x14
6x
S30174
Ø4x27
4x
S31298
Ø4x15
12x
S32080
Ø6,4x50
6x
S30182
M4x22
10x
S31299
Ø1,6x30
10x
S30312
16x
S30978
3x
S36106
8x
S30337-23
2x
S30231
1x
S30577
1x
S30066
4x
S38754
2x
S36628-80
Ø10x50,
Ø5x80
6x
S39227
3x
S38391
L - 80
6x
S39253
300x35mm
2x
S38759
2x
S38753-N
6/30

336076
S39227
6x
S30167
24x
180 °
336076
S30211
8x
1
7/30

12 16
143350
S30205
4x
S70969
4x
S38754
2x
336076
143350
2
3
x2
8/30

12 16
S39253
I.
S39253
II.
143351
S70969
4x
S30205
4x
S36106
3x
S34701
3x
S39253
3x
S34701
9x
4
5
9/30

336076
143351
6
x2
10/30

180 °
143353
S30212
4x
S34701
9x
S39253
3x
143353
S38754
2x
7
11/30

37
48
143353
143352
S30212
4x
8
9
x2
12/30

33
37
143352
336075
S31298
4x
S30231
2x
S30211
8x
10
11
x2
13/30

336075
12
x8
x8
14/30

597
453
022049
022048
453
022048
13
15/30

a = b
4
3
2
II.
I.
a
b
S31299
10x
S30312
10x
S30978
10x
14
16/30

S30577
15
17/30

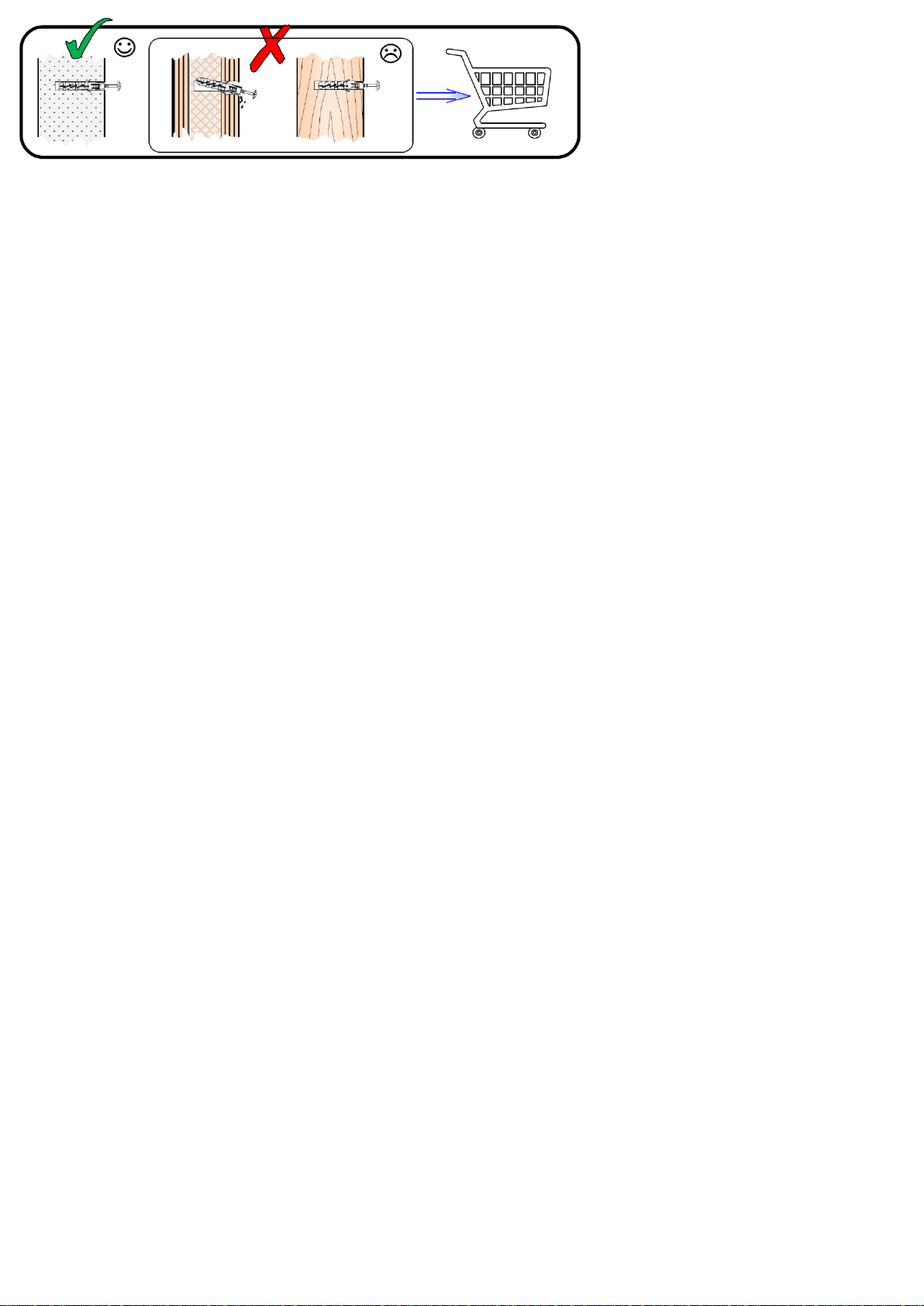

Before suspending or fixing furniture to the
wall (in order to prevent falling over), check
the type and strength of the wall. Select wall plugs
and screws appropriate for the given type of the wall.
In the case of doubts, contact a specialist. The
installation must be performed by a competent
person. WARNING!!! If the rawlplugs with screws
are attached to the product, then they are
intended only for walls made of solid and
homogeneous materials.
Bevor Sie ein Möbelstück an einer Wand
aufhängen oder befestigen (um es gegen
Umkippen zu sichern), prüfen Sie Art und
Tragfähigkeit der Wand. Wählen Sie die für die Wand
geeigneten Dübel und Schrauben. Im Zweifelsfall
kontaktieren Sie bitte einen Fachmann. Die Montage
muss durch eine sachkundige Person ausgeführt
werden. ACHTUNG!!! Wenn der Ware Dübel und
Schrauben beiliegen, sind sie ausschließlich zur
Anwendung an Wänden aus massiven und
einheitlichen Materialien bestimmt.
Avant de suspendre le meuble ou de le fixer
au mur (dans le but d’éviter un
renversement), vérifiez au préalable le type et la
résistance du mur. Utilisez les chevilles et les vis
adaptées au type de mur. En cas de doute, veuillez
contacter un spécialiste. Le montage doit être réalisé
par une personne compétente. ATTENTION!!! Si
l’ensemble contient des chevilles avec des vis,
elles sont adaptées uniquement pour les murs
constitués de matériaux pleins et homogènes.
Antes de colgar o fijar el mueble en el muro
(a fin de proteger contra el vuelco del
mueble), compruebe de antemano la naturaleza y la
resistencia de la pared. Seleccione tacos y tornillos
adecuados para el tipo de la pared. En caso de duda,
consulte a un especialista, debiendo efectuar este
montaje una persona competente. ATENCIÓN!!!
En caso el producto esté acompañado de tacos y
tornillos, éstos se destinan solamente a los
muros hechos con materiales sólidos y
homogéneos.
Przed zawieszeniem mebla, lub
przymocowaniem go do ściany (w celu
zabezpieczenia przed przewróceniem), sprawdź
wcześniej rodzaj i wytrzymałość ściany. Dobierz
odpowiednie kołki i wkręty do rodzaju ściany. W
przypadku wątpliwości skontaktuj się ze specjalistą.
Montaż musi zostać wykonany przez osobę
kompetentną. UWAGA!!! Jeżeli do wyrobu są
dołączone kołki rozporowe z wkrętami, to są one
przeznaczone tylko i wyłącznie do ścian
wykonanych z litych i jednorodnych materiałów.
Перед подвешиванием мебели или ее
креплением к стене (для защиты от
падений) проверьте предварительно тип и
прочность стены. Подберите соответствующие
типу стены дюбели и шурупы. При возникновении
сомнений свяжитесь со специалистом. Монтаж
должен проводиться компетентным лицом.
ВНИМАНИЕ!!! Если к изделию прилагаются
распорные дюбеля с шурупами, они
предназначены исключительно для стен из
литых и однородных материалов.
Před zavěšením nábytku nebo jeho
připevněním ke zdi (za účelem zajištění před
převrácením) dříve zkontrolujte druh a odolnost
stěny. Vyberte k druhu stěny vhodné hmoždinky a
šrouby. V případě pochybností kontaktujte
specialistu. Montáž musí být provedena kompetentní
osobou. POZOR!!! Pokud jsou k výrobku
přiloženy hmoždinky se šrouby, jsou určeny jen a
výhradně do stěn zhotovených z masivních a
homogenních materiálů.
Pred zavesením nábytku alebo jeho
pripevnením na stenu (za účelom zaistenia
pred prevrátením) predtým skontrolujte druh
a odolnosť steny. Vyberte k druhu steny vhodné
hmoždinky a skrutky. V prípade pochybností
kontaktujte špecialistu. Montáž musí byť vykonaná
kompetentnou osobou. POZOR!!! Pokiaľ sú k
výrobku priložené hmoždinky so skrutkami, sú
určené len a výhradne do stien zhotovených z
masívnych a homogénnych materiálov.
A bútor felfüggesztése illetve falhoz való
rögzítése (megakadályozván ezzel
eldőlésének lehetőségét) előtt ellenőrizze a fal fajtáját
és szilárdságát. Megfelelő, a falhoz illő tipliket és
csavarokat használjon. Ha kétsége támadna,
konzultáljon szakemberrel. A felszerelést
csakis egy hozzáértő szakember végezheti el.
FIGYELEM!!! Ha a termékhez tipliket és
csavarokat mellékeltünk, akkor ezeket csakis
tömör és homogén anyagból készült falakhoz
szabad használni.
Преди да закачите мебела, или преди да
го прикрепите към стената (за да се
предотврати падането), проверете
предварително вида и силата на стената.
Използвайте дюбели и винтове подходящи за
вида на стената. В случай на съмнение,
консултирайте се със специалист. Монтажът
трябва да бъде извършен от компетентно лице.
ВНИМАНИЕ!!! Ако с продукта са доставени
дюбели и винтове, те са предназначени
единствено за стени, изработени от твърди и
еднородни материали.
Mobilyayı duvara asmadan veya montaj
etmeden önce (devrilmesini önlemek için)
duvarın türünü ve dayanaklığını kontrol edin. Duvara
uygun dübelleri ve vidaları seçin. Emin olamamanız
durumunda bir uzman ile irtibata geçin. Kurulum
yetkili bir kişi tarafından yapılmalıdır. DİKKAT!!! Bir
ürün ile birlikte vidalar ve dübeller verilirse,
bunlar sadece katı ve homojen malzemelerden
yapılmış duvarlara uygundur.
Antes de pendurar ou fixar o móvel na
parede (a fim de proteger contra a sua
queda), verifique com antecedência a sua natureza e
resistência. Selecione buchas e parafusos
adequados para o tipo da parede. Em caso de
dúvida, consulte um especialista. A montagem deve
ser efetuado por uma pessoa competente.
ATENÇÃO !!! Se o produto for acompanhado de
buchas e parafusos, estes destinam-se só às
paredes feitas com materiais sólidos e
homogéneos.
Pred montažo pohištva na steno ali
pritrditve le-tega k steni (v cilju preprečitve,
da se ne prevrne) prej preverite vrsto in močnost
stene. Izberite vložke in vijake, ki odgovarjajo vrsti
stene. V primeru dvomov se posvetujte s
specialistom. Montažo sme opraviti izključno
ustrezno kvalificirana oseba. POZOR!!! Če so k
izdelku priloženi razporni vložki z vijaki, so le-ti
namenjeni samo in izključno za montažo na stene,
izdelane iz masivnih in homogenih materialov.
Voordat u het meubel ophangt of bevestigt
tegen de muur (om het te beschermen tegen
omvallen) dient u het type en de duurzaamheid van
deze muur na te kijken. Maak gebruik van pluggen
en schroeven die geschikt zijn voor het type muur.
Neem in geval van twijfels contact op met een
specialist. De assemblage dient teworden uitgevoerd
door iemand met kennis van zaken. OPGELET!!!
Indien u kunt kiezen uit bijgevoegde pluggen met
schroeven, dan zijn deze uitsluitend bestemd
voor muren van massieve, homogene materialen.
Pre vešanja nameštaja, ili pričvršćivanja ga
do zida (radi osiguranja od prevrtanja), treba
unapred proveriti vrstu i izdržljivost zida. Treba birati
odgovarajuće eksere i vijke prema određenoj vrsti zida.
U slučaju sumnje kontaktirati se sa stručnjakom.
Montažu mora izvršiti kompetentno lico. NAPOMENA!!!
Ukoliko uz proizvod priloženi su rastezni ekseri sa
vijcima, to su oni namenjeni samo i isključivo za
zidove izrađene iz čvrstih i jednorodnih materijala.
Înainte de suspendarea unei piese de mobilier
sau atașarea acestuia la perete (pentru a
preveni bascularea), verificați în prealabil tipul şi gradul
de rezistenţă a peretelui. Montați diblurile și șuruburile
adecvate pentru tipul de perete. În caz de îndoiali,
consultați un specialist. Instalarea trebuie să fie efectuată
de către o persoană competentă. ATENŢIE!!! Dacă un
produs este livrat împreună cu dibluri cu șuruburi,
înseamnă că este proiectat sunt proiectate exclusiv
pentru pereți realizați din materiale solide și
omogene.
Prije kačenja nameštaja ili montaže na zidu (u
cilju zaštite od prevtranja), provjerite vrstu zida
i njegovu otpornost. Izaberite odgovarajuće šarafove i
uvijače za određenu vrstu zida. U slučaju nejasnoća,
kontaktirajte stručnjaka. Montažu treba vršiti stručno lice.
PAŽNJA !!! Ako uz proizvod su uključeni šarafovi,
znači to da su oni namjenjeni samo za zidove
napravljene od jedne vrste materijala.
Innan möbeln hängs upp eller förankras i
väggen (så att den inte välter), kontrollera först
hur väggen är uppbyggd och hur mycket den kan
belastas. Välj sedan lämplig väggplugg och skruv. Om du
är osäker ta kontakt med en specialist. Montage måste
utföras av kompetent person. OBS!!! Om produkten
levereras med väggplugg och skruv är de avsedda
endast till väggar av kompakt homogent material.
Prima di appendere i mobili,oppure attaccarli
al muro (per proteggerli da ribaltamenti),
verifica prima la tipologia e resistenza del muro. Scegli i
tasselli e viti piu adatti per il tipo di muro. In caso di dubbi
contattare uno specialista. Il montaggio deve essere fatto
da una persona competente. ATTENZIONE!!!Se viti e
tasselli sono inclusi nell`offerta, essi sono utilizzabili
solamente per i muri fatti di un certo tipo di materiale.
Перед підвішуванням меблів або їх
кріпленням до стіни (з метою захисту від
падінь) перевірте попередньо тип та міцність стіни.
Підберіть відповідні типу стіни дюбелі та шурупи. При
наявності сумнівів зв’яжіться зі спеціалістом. Монтаж
повинен проводитися компетентною особою.
УВАГА!!! Якщо до виробу додаються розпірні
дюбелі з шурупами, вони призначаються
виключно для стін з литих та однорідних
матеріалів.
Norint pakabinti baldus (arba pritvirtinti prie
sienos), reikia patikrinti sienos kokybę ir
stiprumą. Reikia pasirinkti varžtus tinkamus sienos tipui.
Kilus klausimams raginame kreiptis į specialistus.
Montavimą turi atlikti kompetentingas asmuo.
DĖMESIO!!! Varžtai pateikti su baldais yra skirti tik
vientisų medžiagų pastatytams sienams.
Pirms pakarat, piestiprināt mēbeli pie sienas (lai
to aizsargātu pret apgāšanos), pārbaudiet
sienas veidu un nestspēju. Izvēlieties sienas
veidam atbilstošus dībeļus un skrūves. Šaubu gadījumā
sazinieties ar speciālistu. Montāža jāveic kvalificētai
personai. UZMANĪBU!!! Ja izstrādājumam ir
pievienoti dībeļi ar skrūvēm, tie ir paredzēti tikai un
vienīgi sienām, kas izgatavotas no cietiem un
viendabīgiem materiāliem.
Enne mööbli riputamist või kinnitamist seinale
(ümbermineku tõkestamiseks), tuleks enne
uurida seina olemust ja tugevust. Paigaldada tüüblid ja
kruvid vastavalt seinale. Kahtluse korral konsulteeruda
spetsialistiga. Paigaldus tuleb teostada pädeva isiku
poolt. TÄHELEPANU!!! Kui toodega on kaasas tüüblid
kruvidega on need mõeldud ainult tahkete ja
homogeensest materjalidest valmistatud seintele.
Seinien kantavuus ja tyyppi on aina
tarkistettava ennen kuin kalusteita aletaan
kiinnittää tai ripustaa seinään kaatumisen
estämiseksi. Valitse kiinnitysruuvit ja tulpat seinätyypin
mukaan. Epäselvissä tapauksissa ota yhteys
asiantuntijaan. Asennuksen saa suorittaa vain pätevä
ammattilainen.VAROITUS!!! Tuotteen mukana tulevat
ruuvit ja tulpat ovat tarkoitettu vain kiinteisiin
seiniin käytettäviksi.
-EN-
-SK-
-DE-
-FR-
-ES-
-PL-
-RU-
-CZ-
-HU-
-BG-
-TR-
- PT-
-LV-
-SLO-
-NL-
-FI-
-SRB-
-RO-
-HR-
- SV -
- IT -
-UKR-
-LT-
-EST-
18/30

EN - To prevent the piece of furniture from falling over, please attach it permanently to the wall. / DE - Um ein Umkippen des Möbelstücks zu verhindern, muss es fix an der Wand
befestigt werden. / FR - Pour éviter le basculement des meubles, fixer au mur de façon permanente. / ES - Para evitar que se vuelquen los muebles, fíjelos permanentemente a la
pared. / PL - Aby zapobiec przewróceniu się mebla, należy na stałe przymocować go do ściany. / RU - Для предотвращения опрокидывания мебели ее надо прикрепить к
стене. / CZ - Chcete-li zabránit převrácení nábytku, je potřeba ho trvalo připevniť ke stěně. / SK - Ak chcete zabrániť prevráteniu nábytku, je potrebné ho trvalo pripevniť ku stene.
HU - A bútorok felborulásának megelőzése érdekében tartósan rögzítse a falhoz. / BG - За да се предотврати преобръщане на мебелите е необходимо да се прикрепят към
стената. / TR - Mobilyanin devrilmemesi için, kalici olarak duvara aparatlariyla monte edilmesi tavsiye edilir. / P - Para evitar tombamento móveis permanentemente anexá-lo a
parede. / SLO - Da bi preprečili prevračanje pohištva za trajno pritrditev na steno. / NL - Om kantelen te voorkomen over meubels permanent te bevestigen aan de muur. / SRB - Да
бисте спречили превртања намештаја трајно причвршћивање на зид. / RO - Pentru a preveni desprinderea pieselor de mobilier, va rugam sa le fixati corespunzator pe perete.
HR - Da biste spriječili prevrtanja namještaja trajno ga pričvrstiti na zid. / S - För att förhindra att välta möbler att permanent fästa den pa väggen. / I - Per evitare che si rovesci
sopra i mobili in modo permanente attaccarlo al muro. / UKR - Для запобігання перекидання меблів потрібно прикріпити їх до стіни. / LT - Kad baldas neapvirstu reikia
pritvirtinti jį prie sienos. / LV - Lai novērstu mēbeļu apgāšanos, tai pastāvīgi jābūt piestiprinātai pie sienas. / EST - Toote ümberkukkumise vältimiseks kinnitage see seina külge.
S36628-80
5mm
10mm
S36628-80
16
19/30

180 °
180 °
536008
S30212
1x
S70969
2x
536008
S34701
3x
S39253
1x
536009
S70969
2x
S30212
1x
536009
S34701
3x
S39253
1x
17
18
x3
x3
20/30
