Foxconn H67A Series User manual

H67A 系列 主板
使用手册

电子信息产品污染控制标示：图中之数字为产品之环保使用期限。仅指电子信息产品
中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财
产造成严重损害的期限。
有毒有害物质或元素的名称及含量说明标示：
○: 表示该有毒有害物质在该部件所有均质材料中的含量均在《电子信息产品中有毒有害物质的限
量要求标准》规定的限量要求以下。
×: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出《电子信息产品中有毒有害物
质的限量要求标准》规定的限量要求，不过其含量超出是因为目前业界还没有成熟的可替代的
技术
。
备注：此产品所标示之环保使用期限，系指在一般正常使用状况下。
声明：
本手册为富士康公司的智慧财产。本手册中的所有信息如有改变，恕不另行通知。
所有与使用本手册有关的任何直接或间接事故，富士康公司均不承担责任。
商标:
本手册所有提及之商标与名称皆属于该商标的持有者所有。
版本：
H67A 系列主板中文使用手册V1.0
符号说明：
注意：表示可能会损坏硬件或导致数据丢失，并告诉您如何避免此类问题。
警告：表示存在导致财产损失，人身伤害等潜在危险。
更多信息：
如果您想了解更多的产品信息，请访问如下网站：
http://www.foxconnchannel.com.cn
CAUTION
!
W
A
R
N
I
N
G
!
© 版权所有
所有提及之商标与名称皆属于该商标的持有者所有。
所有图片仅供参考，具体请以实际主板为准。
部件名称
有害物质或元素
铅(Pb) 镉(Cd) 汞(Hg) 六价铬
(Cr6+)
多溴联苯
(PBB)
多溴二苯醚
(PBDE)
印刷电路板及其电子元件 × ○ ○ ○ ○ ○
外部信号连接头及线材 × ○ ○ ○ ○ ○

Declaration of conformity
HON HAI PRECISION INDUSTRY COMPANY LTD
66 , CHUNG SHAN RD., TU-CHENG INDUSTRIAL DISTRICT,
TAIPEI HSIEN, TAIWAN, R.O.C.
declares that the product
Motherboard H67A-S/H67A
is in conformity with
(reference to the specication under which conformity is declared in
accordance with 89/336 EEC-EMC Directive)
■ EN 55022: 1998/A2:2003 Limits and methods of measurements of radio
disturbance characteristics of information technology
equipment
■ EN 61000-3-2/:2000 Electromagnetic compatibility (EMC)
Part 3:Limits
Section 2:Limits for harmonic current emissions
(equipment input current <= 16A per phase)
■ EN 61000-3-3/A1:2001 Electromagnetic compatibility (EMC)
Part 3:Limits
    Section2:Limitsofvoltageuctuationsandickerin
low voltage supply systems for equipment with rated
current <= 16A
■ EN 55024/A2:2003 Information technology equipment-Immunity
characteristics limits and methods of measurement
Signature: Place / Date: TAIPEI/2010
Printed Name: James Liang

Declaration of conformity
Trade Name: FOXCONN
Model Name: H67A-S/H67A
Responsible Party: PCE Industry Inc.
Address: 458 E. Lambert Rd.
Fullerton, CA 92835
Telephone: [phone]
Facsimile: 714-738-8838
EquipmentClassication: FCCClassBSubassembly
Type of Product: Motherboard
Manufacturer: HON HAI PRECISION INDUSTRY
COMPANY LTD
Address: 66 , CHUNG SHAN RD., TU-CHENG
INDUSTRIAL DISTRICT, TAIPEI HSIEN,
TAIWAN, R.O.C.
Supplementary Information:
This device complies with Part 15 of the FCC Rules.Operation is subject to the following
two conditions:(1) this device may not cause harmful interference,and (2) this device
must accept any interference received,including interference that may cause undesired
operation.
Tested to comply with FCC standards.
Signature : Date : 2010

■ 静电释放（ESD）是不同物体间正负电荷的快速中和，会产生瞬间的电流。通常静电释
放会伴随火花出现，并可在瞬间对电子设备器件造成严重损坏，所以当触碰电子元件时
请戴好静电防护手环。
■ 请确保在安装或卸除CPU、内存、扩展卡以及其他外围设备前已将电源断开。建议
切断交流电源，以避免硬件损坏。
请仔细阅读如下事项：
■ 建议选用经认证的优质风扇，避免因CPU过热导致主板和CPU的损坏。在未安装好
CPU 风扇的情况下，请勿开机运行。
■ 我们不能保证您的系统在超频状态下都可以正常工作，这主要取决于您所使用的设备自
身的超频能力。
■ 在安装USB、Audio、1394a、RS232 COM、IrDA或S/PDIF等连接线时，请按照每条
线上的标识连接到主板接口的相应针脚，否则接口将不能工作，甚至会损坏主板。
■ 拿取主板时，请不要用手触碰主板上的金属导线及接头。
■ 当PCI Express x16插槽上安装有高档显卡时，我们建议您使用24针电源以获取最佳性
能。
■ 开机前请确保电源供应器的电压输出符合标准。
■ 确保主板上及机箱内无遗漏的螺丝或其它金属零件，避免这些导体接触到主板，而引起
短路与其它损坏。
■ 如果您对安装步骤不确定，或遇到安装及产品使用问题，请洽询相关专业人士。
CAUTION
!
安装注意事项：
W
A
R
N
I
N
G
!

目 录
第 1 章 产品介绍
产品规格 ...................................................... 2
主板布局图 .................................................... 4
背板端口 ...................................................... 5
第 2 章 硬件安装
安装CPU和CPU散热风扇 ........................................ 8
安装内存 ..................................................... 11
安装扩展卡 ................................................... 13
连接其它内部接口 ............................................. 14
跳线 ......................................................... 18
第 3 章 BIOS设置
进入BIOS程序................................................. 21
主要信息 ..................................................... 22
高级功能设置 ................................................. 24
芯片组参数设置 ............................................... 31
启动设备设置 ................................................. 34
电源管理设置 ................................................. 35
系统监测 ..................................................... 36
安全参数设置 ................................................. 37
保存和退出 ................................................... 38
第 4 章 光盘介绍
应用程序光盘简介 ............................................. 40
安装驱动程序和应用程序 ....................................... 41
FOX ONE
主菜单 .................................................... 44
CPU 控制 ................................................. 48
频率控制 .................................................. 50
监控设置 .................................................. 51
电压控制 .................................................. 53
风扇控制 .................................................. 54
FOX LiveUpdate
本地升级 .................................................. 55
在线升级 .................................................. 57
设置中心 ................................................. 60
关于和帮助 ............................................... 62
FOX LOGO ................................................... 63

FOX DMI ..................................................... 64
 BrowseCongurationUtility ..................................... 65
第5 章RAID配置
RAID介绍..................................................... 68
Intel®Matrix Storage Manager .................................. 70
制作一个RAID驱动软盘......................................... 71
BIOS设置..................................................... 73
RAID BIOS设置 ............................................... 73
安装操作系统 ................................................ 102
技术支持：
网站:
http://www.foxconnchannel.com.cn
在线联系:
http://www.foxconnchannel.com.cn/support/online.aspx
客户服务热线: 400-830-6099（手机，固定电话适用）
800-830-6099（固定电话适用）
CPU、显卡、内存兼容性列表，请访问如下网站:
http://www.foxconnchannel.com.cn/product/Motherboards/compatibility.aspx
Support

感谢您购买富士康的H67A 系列主板。富士康产品以发挥最大运
算效能为设计目标，提供您所需要的突破性能。
H67A-S/H67A 具有先进的超频功能，强大的超频能力，拥有更
广泛的连接特性，能够满足多媒体需求，可以让您的电脑发挥最大
的效能。
本章提供以下信息：
■ 产品规格
■ 主板布局图
■ 背板端口

2
1
1-1 产品规格
CPU 支持 LGA1155 规格插槽的 Intel® CPU,处理器的最大功率为95W
关于CPU的详细信息，请访问如下网站：
http://www.foxconnchannel.com.cn/product/Motherboard/compatibility.aspx
芯片组 Intel® H67
内存 4 x 240-pin DDR3 插槽
支持系统内存可达 16GB
双通道 DDR3 2200(oc*)/1600/1333/1066 MHz architecture (oc*: 超频 )
扩展槽 1 x PCI Express x16 插槽
2 x PCI Express x1 插槽
3 x PCI 插槽
存储设备 H67 芯片:
- 3 x SATA II 接口, 300MB/s 数据传输速率
- 2 x SATA III 接口, 600MB/s 数据传输速率
- 1 x ESATA 接口
- 支持 RAID 0, 1, 5, 10
网卡 Realtek 8111E 千兆网络芯片
音频 RealtekALC888S音频芯片:
- HDA(High Denition Audio)音频标准
- 2/4/5.1/7.1-声道
- 支持S/PDIF输出
- 支持自动侦测功能
USB 支持热插拔
支持14个USB 2.0端口（6个背板端口,4个板载USB接口可提供8个端口）
支持2个USB 3.0端口 (仅适用于 H67A-S)
支持 USB 2.0 协议，480Mb/s 传输速率
内部接口 1 x 24-pin ATX 主电源接口
1 x 8-pin ATX 12V CPU电源接口
5 x SATA 接口
4 x USB 2.0 接口 (可提供 8 x USB 端口)
1 x CPU 风扇接口 (4-pin)
2 x 系统风扇接口 (4-pin)
1 x 前端面板接口
1 x CD_IN 接口
1 x 前置音频接口
1 x S/PDIF_OUT 接口
1 x COM接口
1 x TPM接口
1 x 机箱开启侦测接头
1 x Speaker接口
（下页继续）

3
1
背板端口 1 x PS/2 键盘端口
1 x VGA 端口
1 x DVI-D 端口
1 x 光纤S/PDIF输出端口
6 x USB 2.0 端口
2 x USB 3.0 端口 (仅适用于 H67A-S)
1 x RJ-45 LAN 端口
1 x ESATA 端口
8－声道音频端口
硬件监测 系统电压监测
CPU/系统温度监测
CPU/系统风扇转速监测
CPU/系统风扇转速控制
PCI Express x1 支持 250MB/s (500MB/s 双向) 带宽
低功率消耗，支持电源管理特性
PCI Express x16 支持 8GB/s (16GB/s 双向) 带宽
低功率消耗，支持电源管理特性
Green Function 支持 ACPI (Advanced Conguration and Power Interface)
支持 S0 (normal), S1 (power on suspend), S3 (suspend to RAM),
S4 (Suspend to disk), 和 S5 (soft-off)
支持 EuP 功能
附带软件 FOX ONE, FOX LiveUpdate, FOX LOGO, FOX DMI
操作系统 支持 Microsoft® Windows® 7/Vista/XP
尺寸 ATX型式; 30.5cm x 22.4cm (12 inches x 8.8 inches)

4
1
1-2 主板布局图
备注：本主板布局图仅供参考，请以实物为准。
1. 8-pin ATX 12V 电源接口
2. SYS_FAN1 接头
3. PCI Express x16 插槽
4. PCI Express x1 插槽
5. PCI 插槽
6. 前置音频接口
7. CD_IN 接口
8. S/PDIF_OUT 接口
9. 前置 USB 接口
10. 清除 CMOS 跳线
11. TPM 接口
12. 前端面板接口
13. COM1 接头
14. 机箱开启侦测接头
15. Intel®ME 跳线
16. SATA接口
17. SYS_FAN2 接头
18. Speaker接头
19. 芯片：Intel®H67
20. 24-pin ATX 电源接口
21. DDR3 DIMM 插槽
22. CPU_FAN 接头
23. LGA 1155 CPU 插座
23
21
22
1
235
9
12
13
6
7
8
1514 1917 18 2016
4
10
11

5
1

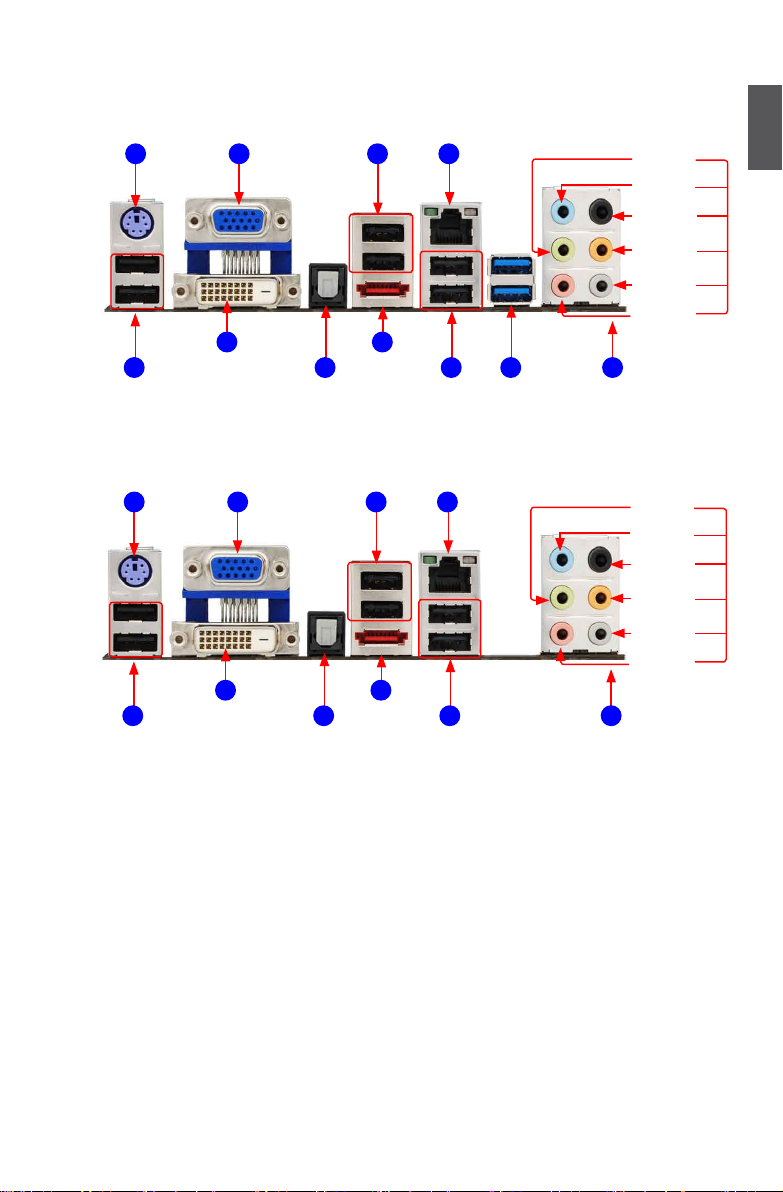

1-3 背板端口
1. PS/2 键盘端口
使用上部的端口(紫色)连接 PS/2 键盘。
2. USB 2.0 端口
支持 USB 2.0/1.1 协议。用于连接 USB 设备，如：USB 鼠标/键盘、USB 打印机、USB 闪
盘等。
3. VGA 端口
该端口可连接外部显示设备，象监控器或LCD显示器。
4. DVI-D 端口
该端口符合DVI-D规范。连接支持DVI-D的显示器到这个端口上。
5. 光纤S/PDIF输出端口
此接口将数字音频输出至支持数字光纤音频的外接音频系统。
6. 外部SATA端口
此接口通过增加机箱后面板的外接SATA 端口来连接外部SATA 设备。外部SATA 设备可
自行供电。
H67A-S 背板端口:
H67A 背板端口:
网络端口
PS/2 键盘端口
光纤S/PDIF
输出端口
USB 2.0 端口
1 9
2
3
5
28
4
2
6
7
VGA 端口
DVI-D 端口 外部
SATA端口 USB 3.0 端口 音频端口
音频输出
麦克风
中置/低音
后置喇叭
侧置喇叭
音频输入
网络端口
PS/2 键盘端口
光纤S/PDIF
输出端口
USB 2.0 端口
1 9
2
3
5
28
4
2
6
VGA 端口
DVI-D 端口 外部
SATA端口 音频端口
音频输出
麦克风
中置/低音
后置喇叭
侧置喇叭
音频输入

6
1
7. USB 3.0 端口 (仅适用于 H67A-S)
支持 USB 3.0/2.0/1.1 协议。用于连接 USB 设备，如：USB 鼠标/键盘、USB 打印机、
USB 闪盘等。

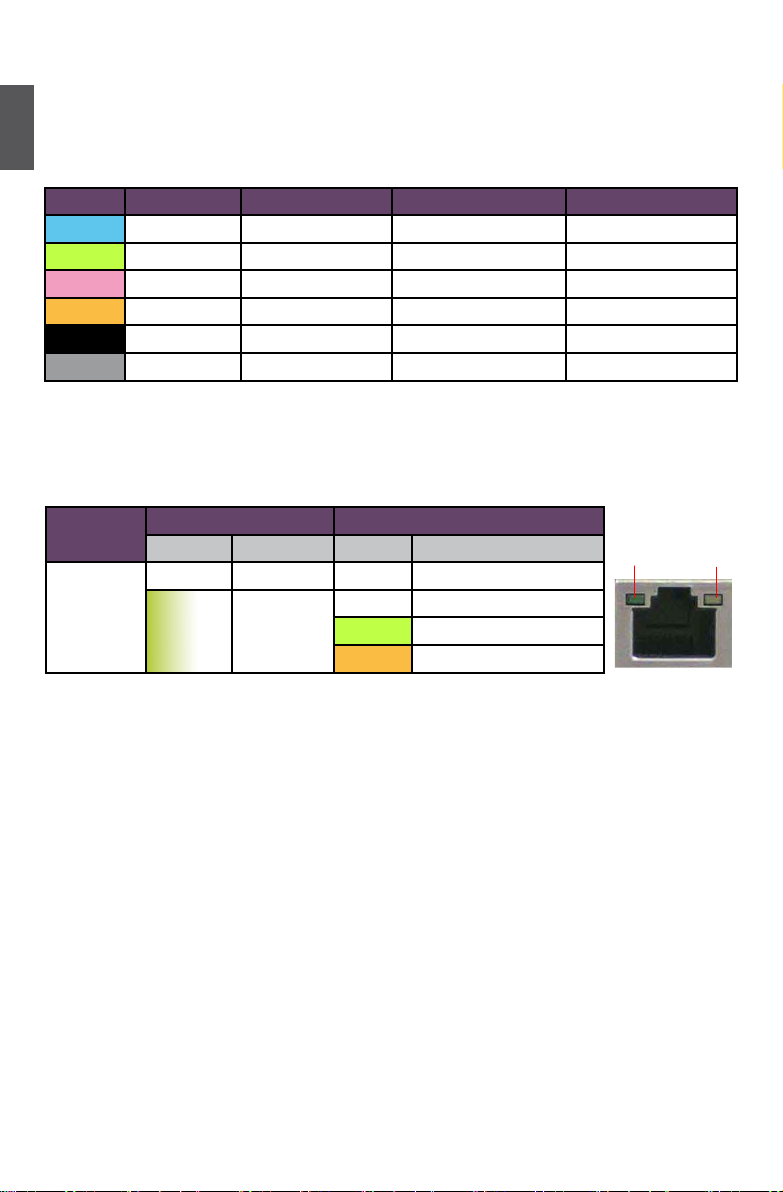

8. 音频端口
各音频插孔的定义请参阅如下表格：
9. RJ-45 LAN 端口
网卡端口可提供最高 1Gb/s 数据传输速率的因特网连接。
运作
LED
连接
LED
端口 2-声道 4-声道 5.1-声道 7.1-声道
蓝色 音频输入 音频输入 音频输入 音频输入
绿色 音频输出 前置喇叭 前置喇叭 前置喇叭
粉色 麦克风 麦克风 麦克风 麦克风
橙色 - - 中置/低音 中置/低音
黑色 -后置喇叭 后置喇叭 后置喇叭
灰色 - - - 侧置喇叭
LAN
类型
左: 运作 LED 右: 连接 LED
状态 说明 状态 说明
1000M
关闭 无连接 关闭 无连接
绿灯
闪烁 数据传输中
关闭 10Mb/s 传输速率
绿色 100Mb/s 传输速率
橙色 1000Mb/s 传输速率

本章将介绍主板的硬件安装过程，包括CPU、内存、电源、插槽、
接口的安装及跳线的设置几大部分。在安装组件时必须十分小心，安
装前请对照主板布局图，仔细阅读本章内容。
本章提供以下信息：
■ 安装CPU和CPU散热风扇
■ 安装内存
■ 安装扩展卡
■ 连接其它内部接口
■ 跳线
关于本主板支持的CPU、显卡、内存列表，请访问如下网站：
http://www.foxconnchannel.com.cn/product/Motherboards/compatibility.aspx

8
2
2-1 安装CPU和CPU散热风扇
安装CPU
定位主板CPU插座凸缘以及CPU缺口。
安装CPU之前请仔细阅读如下注意事项：
■ 请确认该主板支持您所使用的CPU。
■ 安装前请确认电脑及电源处于关闭状态以避免造成硬件损坏。
■ 注意CPU针脚1的位置，方位错误，CPU将不能放入插槽（或者将CPU两边的缺口对齐
插座凸缘）。
■ 请在CPU的表面均匀涂抹散热膏。
■ 在未安装好CPU风扇的情况下，请勿开机运行，以避免CPU因过热而损坏。
■ 请根据CPU的规格设置频率。由于外围设备的限制，系统总线频率可能达不到其规格
描述值，如果要设定高于标准规格的频率值，请根据您的硬件（包括CPU、显卡、内
存、硬盘等）配置来设置。
关于Hyper-Threading技术要求：（详情请访问Intel官方网站）
■ 支持HT技术的Intel® CPU
■ 支持HT技术的芯片组
■ 可优化HT技术的操作系统
■ 支持HT技术的BIOS，并已开启HT技术支持功能
CAUTION
!
LGA1155 CPU 插座
插座针脚1对应的边角
插座凸缘
LGA1155 CPU
CPU 缺口
CPU 的金三角标记
(针脚1位置)

9
2
请根据如下步骤将CPU安装到CPU插座：
3. 拿掉CPU防护罩。
1. 打开CPU承载杆。 2. 打开承载上盖。
5. 当CPU安装妥当后，合上承载上
盖，将承载杆恢复原位。
4. 将CPU的金三角标记对准插座上
的针脚1位置，CPU的缺口对准插座凸
缘，然后将其轻放入插座中。
安装CPU前请确保电脑以及电源处于关闭状态，以避免损坏CPU。
CAUTION
!

10
2
安装CPU散热风扇
请根据如下步骤正确安装CPU散热风扇。
1. 在CPU表面均匀涂抹散热膏。 2. 将CPU风扇的四个定位柱分别
对准主板定位孔，从上垂直向下按
压定位柱顶部，便可将其固定在主
板上。
3. 确认定位柱与主板背面的结合处
固定如上图所示。
4. 连接散热风扇插头到主板上的
CPU风扇接头。
卸除CPU散热风扇：
1.按图中所示方向旋转定位柱(逆时
针方向)。
2.将定位柱向上拔出。
3.将定位柱按顺时针方向旋转至默
认位置。
当卸除CPU风扇时请注意，因为散热膏可能会粘连CPU，不恰当的移除方式可能会损
坏CPU。
CAUTION
!
3
2
1

11
2
2-2 安装内存
双通道内存配置
本主板提供四条240针DDR3内存插槽，支持双通道技术，当安装内存条后，BIOS会自动检查您的
系统内存。
四个DDR3内存插槽被分为两组电路，每组电路包括一个内存插槽：
通道 0 : DIMM1，DIMM2
通道 1 : DIMM3，DIMM4
DIMM 模组的组合方式如下：
内存安装前请先阅读如下指南：
■ 请确保该主板支持您所使用的内存条。建议使用相同大小、品牌、速度和芯片的内存。
■ 请确保在安装内存条时已将交流电源切断，以避免主板或系统内存将遭到严重破坏。
■ 内存模组为防呆设计，仅能以一个方向插入。若无法插入，请调转其方向。
CAUTION
!
DIMM1 DIMM2 DIMM3 DIMM4
单通道 DS/SS - - -
单通道 DS/SS DS/SS - -
单通道 - - DS/SS -
单通道 - - DS/SS DS/SS
双通道 DS/SS - DS/SS -
双通道 - DS/SS - DS/SS
双通道 DS/SS DS/SS DS/SS DS/SS
（DS：双面； SS：单面； -：无内存条）
建议使用相同大小、品牌、速度和芯片的内存，并请首选双通道内存以获得最优的性
能。
CAUTION
!

12
2
安装内存
内存条中部有一个缺口，将针脚分为不对称的两部分，因此，内存条仅能以一个方向安装。请根据
如下步骤正确安装内存。
1.扳开插槽两边的卡扣，将内存条以正确方向插入插
槽，用手指垂直向下按压以使其牢固。
2.内存条正确插入后，两端卡口会自动卡上。
安装内存前请确保电脑及电源均处于关闭状态，以避免损坏内存。为确保系统正常运
行，您至少需要安装一根内存。
CAUTION
!
96-Pin 144-Pin
槽口

13
2
2-3 安装扩展卡
请按照如下步骤正确安装扩展卡。
1. 请确认该主板支持您所使用的扩展卡，拿掉机箱后面板相对位置上的金属挡板。
2. 将扩展卡与扩展槽对齐，然后慢慢往下按，使之固定。
3. 确保扩展卡完全插入扩展槽中。
4. 用螺丝将此卡固定在机箱后面板上。
5. 安装完成后，请盖上机箱面板。
6. 开启电脑，如果需要，请进入BIOS为您所安装的扩展卡设置相关选项。
7. 安装扩展卡驱动程序。
安装与卸除PCI-E x16 显卡：
• 安装显卡
将显卡插入PCI Express x16 插槽中，确保显卡被插槽末端的
卡扣固定。
• 卸除显卡
如图所示，按压插槽末端的卡扣以松开显卡，然后将显卡从插槽
中向上拔出。
■ 确保该主板支持您所使用的扩展卡。仔细阅读扩展卡所附带的使用手册。
■ 安装前请先关闭电脑及电源，以避免硬件损坏。
CAUTION
!
PCI
PCI Express x16
PCI Express x1
