Fracarro CIR-AHD 922 User manual

Series CIR-AHD 1080P
Guida rapida – ITALIANO
Quick guide – ENGLISH
Guide rapid - FRANCAIS
Guìa ràpida – ESPAÑOL
OSD User Manual
CIR-AHD 3.6
AHD 1080p
Fixed 3,6 mm
24 Led – 15 m
CIR-AHD 312
AHD 1080p
Varifocal 3-12 mm
30 Led – 30m
CIR-AHD 922
AHD 1080p
Varifocal 9-22 mm
54 Led – 40m

2

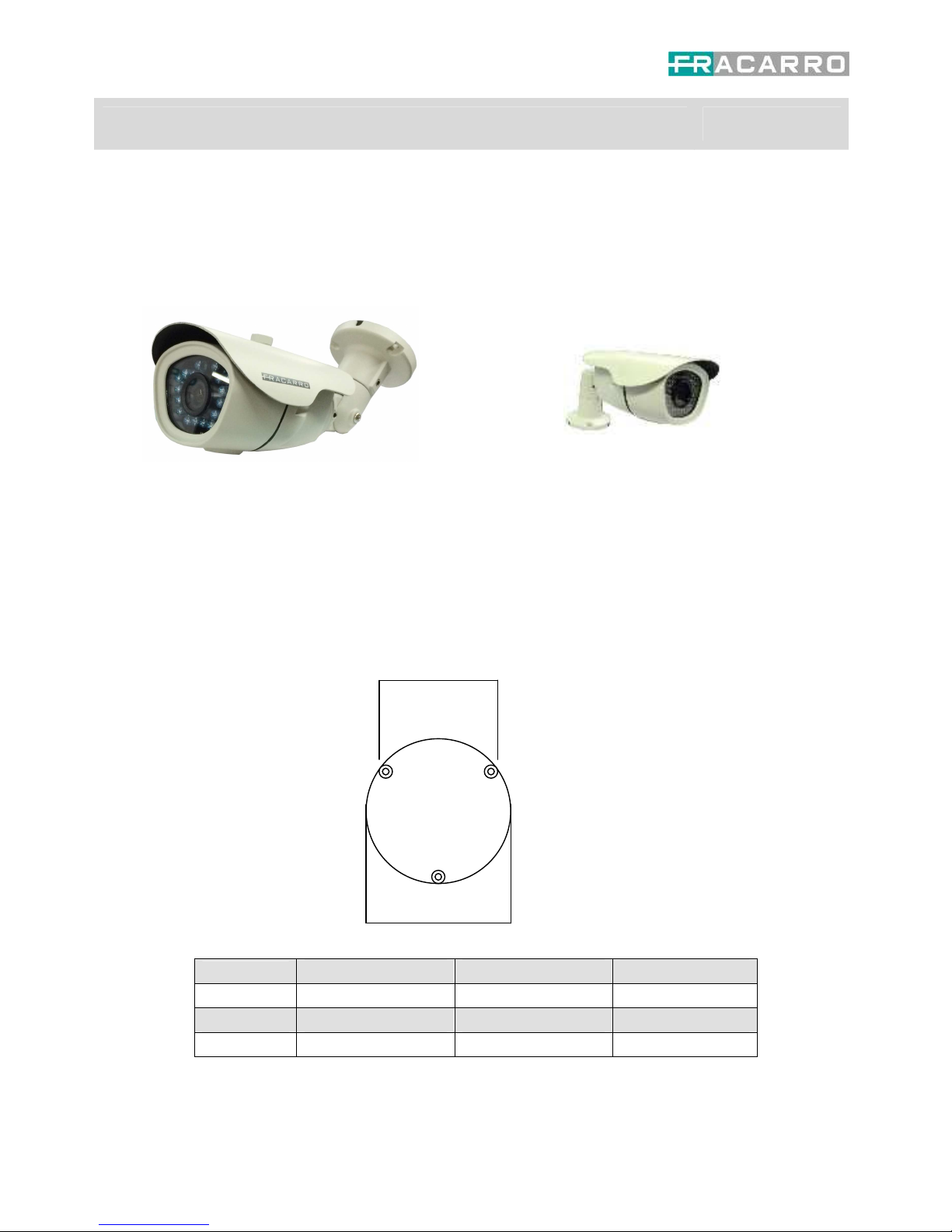

CIR-AHD 3.6 CIR-AHD 312 CIR-AHD 922
Italiano
Serie telecamere AHD ad alta definizione a colori varifocal con led infrarossi resistente all’acqua
Caratteristiche principali
•Day & Night (Filtro IR meccanico)
•Led Infrarossi per visione notturna
•Varifocale con regolazione esterna
•AHD @ 1080p, CVBS @ 1200TVL
•Controllo automatico del guadagno
•Grado di protezione IP66
•Sensore DSP con OSD
•D-WDR, BLC, WB, 3DNR
•Privacy, Motion, Mirror, Flip
•Staffa passacavo orientabile
Contenuto della confezione:
- Telecamera con staffa e parasole
- Chiave per orientamento staffa
- Viti fissaggio con tasselli
Specifiche tecniche:
CIR-AHD 3.6 CIR-AHD 312 CIR-AHD 922
Codice 918311 918312 918321
Specifiche video
Standard video PAL / NTSC PAL / NTSC PAL / NTSC
Sensore immagine 1/3" CMOS Sony IMX222
DSP Nextchip NVP2441H
Numero di pixel 1280 (H) x 1080 (V)
Risoluzione orizzontale 1080P
Illuminazione minima 0.001 Lux / F 1,2 (Day), 0 (IR led on)
Rapporto segnale rumore (S/N) > 54 dB (AGC Off)
Sincronizzazione Interna
Uscita video AHD & CVBS, 1 Vpp 75Ωsu BNC
Obiettivo
Focale Fissa 3.6 mm Variabile 2,8 ~ 12 mm Variabile 9 ~ 22 mm
Controllo focale Fisso Manuale, esterno Manuale, esterno
Filtro IR (ICR) Meccanico
Funzioni
Wide Dynamic Range Off / Auto / On (livello 0-8)
Riduzione digitale del rumore 2DNR, 3D-DNR
Otturatore elettronico (AES) Auto REG (X30 – 50000)
Anticondensa Off / Auto (Position – Size)
Bilanciamento del bianco
Esterno, Interno, AWC SET, ATW, AWB, Manuale (Reg. blu e rosso)
Controllo del guadagno Auto / Manual (0-15)
Compensazione controluce
Off, BLC (reg. Livello, Pos.-Size), HSBLC (reg. Area, Maschera, Livello, Modo)
Funzioni speciali
On-Screen-Display (OSD) 12 Lingue (Italiano compreso)
Motion Detection 4 aree di rilevazione completamente regolabili
Zone di mascheramento Fino a 4 zone completamente regolabili
Mirroring Orizzontale / Verticale / Inversione

3
Illuminatore infrarosso
Numero e tipo di led (diametro) 24 (5mm) 30 (5mm) 54 (5mm)
Distanza di proiezione 10 – 15 m interno
5 – 10 m esterno 20 – 30 m interno 15 – 20 m esterno 30 – 40 m interno
25 – 30 m esterno
Controllo accensione sensore di luce CDS, con regolazione D>N e N>D
Dati generali
Grado di protezione IP66
Alimentazione 12 Vdc +/- 10%
Assorbimento max (IR Led Off/On) 100 / 200 mA 100 / 300 mA
100 / 400 mA
Temperatura e umidità di funz. -10 ~ +50 °C (Ur 85% max)
Dimensioni (Larg x Alt x Diametro) 180 x 69 x 55 mm 228 x 97 x 65 mm 260 x 110 x 65 mm
Peso 450 g 700 g 850 g
Avvertenze
Non orientare la telecamera verso il sole - L’esposizione diretta dell’obiettivo al sole o ad altre fonti luminose potrebbe
danneggiare il sensore. Maneggiare con cura - Urti impropri potrebbero danneggiare la telecamera
Protezione acqua e umidità.
La telecamera non può essere aperta per non ridurre la tenuta stagna. Durante la regolazione del fuoco e zoom, fare
attenzione a non danneggiare le guarnizioni in gomma, per non compromettere la resistenza all’acqua. Il cavo con tutti i
connettori (Video e Alimentazione) non è impermeabile e deve essere quindi protetto dalle intemperie dentro una scatola
stagna.
Controllare la tensione di alimentazione
Assicurarsi di rispettare le polarità positiva e negativa, come da simbolo, nel cablaggio della
presa di alimentazione
Normative - Conforme alla norma EN 50130-4 (direttive europee 2004/108/EC - EMC).
In accordo con la direttiva europea 2004/108/EC (EMC), il prodotto deve essere installato utilizzando dispositivi, cavi ed
accessori che consentano di rispettare i requisiti imposti da tale direttiva per le installazioni fisse.
Personale qualificato
L’installazione del prodotto deve essere eseguita da personale qualificato in conformità alle leggi e normative locali sulla
sicurezza, e nel rispetto del D.M. 37/08 (D.M. 22 gennaio 2008 n°37) e dei successivi aggiornamenti.
Solo personale addestrato e autorizzato può aprire il prodotto. In caso di guasto non tentate di ripararlo altrimenti la garanzia
non sarà più valida.
Istruzioni di installazione
Installazione telecamera
• Fissare la staffa stringendo bene le viti poi orientare la camera utilizzando la chiavetta in dotazione per regolare gli
snodi della staffa.
• Proteggere il cavo e i connettori (Video e DC12V) dalle intemperie. Si consiglia di utilizzare una scatola stagna per
proteggere da sole, pioggia e umidità tutte le parti esterne alla staffa.
Regolazione focale riferimento a pag. 15
• Agire sulle viti: regolare l’angolo di apertura delle lenti tramite la vite ZOOM.
• Agire sulle viti: regolare la messa a fuoco agendo sul FOCUS.
• Consultare la tabella per la larghezza di ripresa ottenibile per diverse distanze (D) regolando le ottiche.
D = Distanza del target
Larghezza inquadratura
[m] D=5 m D=10 m D=15 m D=20 m D=25 m D=30 m D=35 m D=40 m
CIR-AHD 3.6
3,6 mm
6,7m 13,3m 20m 26,7m 33m 40m 46,7m 53,3m
CIR-AHD 312
2,8–12mm
8,6–2m 17–4m 26–6m 34–8m 43–10m 51–12m 60–14m 68–16m
CIR-AHD 922
9 - 22 mm
2,7–1,1m 5,3–2,2m 8–3,3m 10,7–4,4m 13,3–5,5m 16–6,5m 18,7–7,6m 21,3–8,7m
GESTIONE OSD
Le impostazioni avanzate sono accessibili trmite il joystick integrato nel
cavo che permette di navigare il menu OSD
Up Muovere in alto per incrementare valori
Down Muovere in basso per diminuire valori
Left Chiudere sotto-menu
Right Aprire sotto-menu
Enter Premere per confermare la selezione

4
SELEZIONE DELL’USCITA AHD/ANALOGICA
PER PASSARE ALL’USCITA
ANALOGICA
ACCENDERE
LA TELECAMERA E
PREMERE IL JOYSTICK PER
5 SEC VERSO SINISTRA
PER PASSARE ALL’USCITA
AHD
ACCENDERE LA
TELECAMERA E PREMERE
IL JOYSTICK PER 5 SEC
VERSO DESTRA
Settaggi OSD Descrizione
OBIETTIVO MANUALE
DC MODO (INTERNO ESTERNO SHUTTER 1/25 1/50000 FLK), IRIS SPEED 0 – 15
ESPOSIZIONE OTTURAT 1/50 (AUTO – X30 - /50000)
AGC 0 – 15
SENS UP AUTO – X2-X30
LUMINOS 0 – 100
D-WDR OFF – AUTO – ON (LIVELLO 0 – 8)
ANTICONDENS OFF – AUTO (POSITION – SIZE, GRADAZIONE 0 – 2 , DEFAULT)
RETROILLUMINAZIONE OFF
HSBLC SELEZIONA AREA 1 – 4, VISUAL ID (ON-OFF), MASCH NERA (ON-OFF), LIVELLO (0-
100), MODO (ALL DAY – NOTTE – AGC LEVEL 0-255), DEFAULT
BLC LIVELLO (MEDIO BASSO ALTO), AREA (POSITION – ), DEFAULT
BIL. BIANCO ESTERNI
INTERNI
AWC SET
ATW
AWB
MANUALE BLU (0 – 100), ROSSO (0 – 100)
DIUR / NOTT USC D>N DELAY 0-100, N>D DELAY 0-100
B / N IR SMART ON (LIVELLO 0-15, AREA – POSITION – SIZE) / OFF
COLORE
AUTO D>N AGC 0-255, D>N DELAY 0-100, N>D AGC 0-255, N>D DELAY 0-100
NR 2DNR ALTO – BASSO – MEDIO – OFF
3DNR ALTO – BASSO – MEDIO – OFF
SPECIAL TITOLO CAM OFF – ON (TEXT)
EFFETTO D BLOCCA (ON-OFF), INVER (OFF-RUOTARE-V FLIP-INVER), IMMAGINE (ON-OFF)
MOVIMENTO OFF / ON SELEZIONA AREA (1-4), VISUAL ID (ON-OFF), SENSIBILITA (O-100), COLORE
(GREEN RED BLU WHITE), TRANS (0-1), ALARM (VIEW TYPE, OSD VIEW, ALARM OUT,
TIME), DEFAULT
PRIVACY OFF / ON (SELEZIONA AREA (1-4), VISUAL ID (OFF-MOSAICO-COLORE-INV), COLORE
(8), TRASPARENZA (0-1), DEFAULT
LINGUA ITA ( TOT 12 LINGUE)
DIFETTO DPC LIVE (OFF – ON: AGC LEVEL LIVELLO), WHITE DPC (OFF – ON: POS/DIM, INIZIO
DPC VIEW, LIVELLO AGC, SENS UP), BLACK DPC (POS/DIM, INIZIO DPC VIEW,
LIVELLO)
RS 485 ID CAM (0-255), VISUAL ID (ON-OFF), BAUD RATE (2400-38400), RETURN
ADEGUARE NITIDEZZA OFF / AUTO (LIVELLO 0-10, START AGC 0-255, END AGC 0-255)
MONITOR CRT (LIVELLO NERO 0-60, GUAD BLU 0-100, GUAD. ROSSO 0-100) / LCD (GAMMA 0-1
UTENTE, GUAD BLU 0-100, GUAD. ROSSO 0-100)
LSC ON / OFF
VIDEO OUT PAL / NTSC
USCITA FINE / NOT SAVE / RESET

5
CIR-AHD 3.6 CIR-AHD 312 CIR-AHD 922 English
Waterproof varifocal AHD high resolution camera series with IR leds high resolution
Main features
•Day & Night (mechanic IR filter)
•IR led for night vision
•External varifocal adjustment
•AHD @ 1080p, CVBS @ 1200TVL
•Automatic Gain Control
•IP66 protection
•DSP with OSD
•DWDR, BLC, WB, 3DNR
•Privacy, Motion, Mirror, Flip
•Bracket with internal cable passage
Package content:
- Camera with bracket and sunshade
- Tool for bracket adjustment
- Fixing screws with screw anchors
Technical specs:
CIR-AHD 3.6 CIR-AHD 312 CIR-AHD 922
Code 918311 918312 918321
Video specs
Standard video PAL / NTSC PAL / NTSC PAL / NTSC
Image sensor 1/3" CMOS Sony IMX222
DSP Nextchip NVP2441H
Pixel 1280 (H) x 1080 (V)
Resolution 1080P
Minimum illumination @ F1.2 0.001 Lux / F 1,2 (Day), 0 (IR led on)
Signal to Noise ratio (S/N) > 54 dB (AGC Off)
Synchronization Internal
Video output AHD & CVBS, 1 Vpp 75Ωsu BNC
Lens
Focal Fixed 3.6 mm Adjustable 2,8 ~ 12 mm Adjustable 9 ~ 22 mm
Lens adjustment Fixed External manual External manual
IR filter Mechanical
Functions
Wide Dynamic Range Off / Auto / On (level 0-8)
Digital Noise Reduction 2DNR, 3D-DNR
Electronic Shutter (AES) Auto Reg (X30 – /50000)
Defog Off / Auto (Position – Size)
White Balance
EXT, INT, AWC SET, ATW, AWB, Manual (reg. Blue Red)
Gain Control Auto / Manual (0-15)
Back Light Comp.
Off, BLC (reg. Medium, Low, High), HBLC (Select, Area, Mask, Level, Mode)
Special features
On-Screen-Display (OSD) 12 Languages
Motion Detection 4 Detection Blocks selectable
Zone masking Up to 4 zones selectable
Mirror Horizontal / Vertical /Mirror

6
Infrared
Number and type of led 24 (Ø 5mm) 30 (Ø 5mm) 54 (Ø 5mm)
Projection distance 10 – 15 m indoor
5 – 10 m outdoor 20 – 30 m indoor 15 – 20 m outdoor 30 – 40 m indoor
25 – 30 m outdoor
Checking ignition Light sensor CDS, with regulation D>N N>D
General data
Level of protection
IP66
Power
12 Vdc +/- 10%
Absorption maximum (IR Led Off/On)
100 / 200 mA 100 / 300 mA 100 / 400 mA
Temperature and humidity of operation
-10 ~ +50 °C (Ur 85% max)
Size (WxHxD)
180 x 69 x 55 mm 228 x 97 x 65 mm 260 x 110 x 65 mm
Weight net/gross
450 g 700 g 850 g
Warnings
Not orient the camera toward the sun
Direct exposure to the sun or other light sources could damage the device. Handle with care - Shock improper could damage
the camera
Water protection and moisture.
The camera can not be opened to not reduce the seal. When adjusting the focus and zoom, be careful not to damage the
rubber seals, to avoid compromising the water resistance. The cable with all connectors (Video and Power) is not waterproof
and must be protected from the elements in a sealed housing.
Power - Be sure to respect the positive and negative polarity, as 12V from symbol, in the wiring of
taking power
Normative - In conformity with standard EN 50130-4(European directives 2004/108/EC - EMC).
In accordance with the European Directive 2004/108/EC (EMC), the product shall be installed using devices, cables and
accessories that allow to comply with this directive requirements for fixed installations
Qualified people
The product must be installed only by qualified people, according to the local safety standards and regulations.
Only instructed and authorized people can open the product. In case of failure, do not try to repair it otherwise the guarantee
will no longer be valid.
Installation instructions
Camera mounting
• Fix the bracket by screws and adjust the camera direction using the dedicated tool for bracket screws.
• Protect the cable, the OSD joystick and the connectors (Video and Power) from the water. A waterproof box is highly
recommended to protect from sun, rain and humidity all the parts outside the bracket.
Lens adjustment ref. pg. 15
• Use screws: adjust the opening angle of the lens with the screw ZOOM.
• Use screws: adjust the focus by screw FOCUS
• See the table of different field of view (widht) for different target distance (D).
D = Target distance
Field of view (width)
[m] D=5 m D=10 m D=15 m D=20 m D=25 m D=30 m D=35 m D=40 m
CIR-AHD 3.6
3,6 mm
6,7m 13,3m 20m 26,7m 33m 40m 46,7m 53,3m
CIR-AHD 312
2,8–12mm
8,6–2m 17–4m 26–6m 34–8m 43–10m 51–12m 60–14m 68–16m
CIR-AHD 922
9 - 22 mm
2,7–1,1m 5,3–2,2m 8–3,3m 10,7–4,4m 13,3–5,5m 16–6,5m 18,7–7,6m 21,3–8,7m
OSD MANAGEMENT
Advanced settings are available by joystick on the cable
Up Move up / increase values
Down Move down / decrease values
Left Open sub-menu
Right Close sub-menu
Enter Enter menu and confirm selection

7
OUTPUT SELECTION AHD/ANALOG
FOR ANALOG OUTPUT,
TURN ON THE CAMERA
AND PRESS JOYSTICK FOR
5 SEC LEFT
FOR CHANGE TO AHD
OUTPUT, TURN ON THE
CAMERA AND PRESS
JOYSTICK FOR 5 SEC
RIGHT
OSD Setup Description
LENS MANUAL
DC MODE (INDOOR OUTDOOR SHUTTER 1/25 1/50000 FLK), IRIS SPEED 0 – 15
EXPOSURE SHUTTER 1/50 (AUTO – X30 - /50000)
AGC 0 – 15
SENS UP AUTO – X2-X30
BRIGHTNESS 0 – 100
D-WDR OFF – AUTO – ON (LEVEL 0 – 8)
DEFOG OFF – AUTO (POSITION – SIZE, GRADATION 0 – 2 , DEFAULT)
BACKLIGHT OFF
HSBLC SELECT AREA 1 – 4, DISPLAY (ON-OFF), BLACK MASK (ON-OFF), LEVEL (0-100), MODE
(ALL DAY – NIGHT – AGC LEVEL 0-255), DEFAULT
BLC LEVEL (MEDIUM LOW HIGH), AREA (POSITION – SIZE), DEFAULT
WHITE BAL. EXT
INT
AWC SET
ATW
AWB
MANUAL BLUE (0 – 100), RED (0 – 100)
DAY NIGHT EXT D>N DELAY 0-100, N>D DELAY 0-100
B / W IR SMART ON (LEVEL 0-15, AREA – POSITION – SIZE) / OFF
COLOR
AUTO D>N AGC 0-255, D>N DELAY 0-100, N>D AGC 0-255, N>D DELAY 0-100
NR 2DNR HIGH – LOW – MEDIUM – OFF
3DNR HIGH – LOW – MEDIUM – OFF
SPECIAL CAM TITLE OFF – ON (TEXT)
D EFFECT LOCK (ON-OFF), INV (OFF-ROTATE-V FLIP-INVER), IMAGE (ON-OFF)
MOTION OFF / ON SELECT AREA (1-4), VISUAL ID (ON-OFF), SENS. (O-100), COLOR (GREEN
RED BLU WHITE), TRANS (0-1), ALARM (VIEW TYPE, OSD VIEW, ALARM OUT, TIME),
DEFAULT
PRIVACY OFF / ON (SELECT AREA (1-4), VISUAL ID (OFF-MOSAIC-COLOR-INV), COLOR (8),
TRANS (0-1), DEFAULT
LANGUAGE 12 LANGUAGES
DEFECT DPC LIVE (OFF – ON: AGC LEVEL), WHITE DPC (OFF – ON: POS/DIM, START DPC
VIEW, LEVEL AGC, SENS UP), BLACK DPC (POS/DIM, START DPC VIEW, LEVEL)
RS 485 ID CAM (0-255), VISUAL ID (ON-OFF), BAUD RATE (2400-38400), RETURN
ADJUST SHARPNESS OFF / AUTO (LEVEL 0-10, START AGC 0-255, END AGC 0-255)
MONITOR CRT (BLACK LEVEL 0-60, BLU GAIN 0-100, RED GAIN 0-100) / LCD (GAMMA 0-1 USER,
BLU GAIN 0-100, RED GAIN 0-100)
LSC ON / OFF
VIDEO OUT PAL / NTSC
USCITA SAVE & END / NOT SAVE / RESET

8
CIR-AHD 3.6 CIR-AHD 312 CIR-AHD 922 Français
Caméra à couleursAHD haute Définition varifocal infrarouge résistante à l’eau
Caractéristiques
•Jour & Nuit (Filtre IR Mechanical)
•Led Infrarouge
•Varifocal avec réglage externe
•AHD @ 1080p, CVBS @ 1200TVL
•Automatic Gain Control
•Degré de protection IP66
•Support avec passage pour câbles
•DSP avec OSD
•D-WDR, BLC, WB, 3DNR
•Privacy, Motion, Mirror, Flip
Package content:
- Caméra avec support mural
- Clé pour orientation caméra
- Vis de fixation
Caractéristiques de la caméra:
CIR-AHD 3.6 CIR-AHD 312 CIR-AHD 922
Référence 918311 918312 918321
Caractéristique vidéo
Standard PAL / NTSC PAL / NTSC PAL / NTSC
Détecteur 1/3" CMOS Sony IMX222
DSP Nextchip NVP2441H
Nombre de pixels effectifs 1280 (H) x 1080 (V)
Résolution horizontale 1080P
Illumination minimum 0.001 Lux / F 1,2 (Day), 0 (IR led on)
Rapport signal bruit (S/N) > 54 dB (AGC Off)
Synchronisation Interne
Sortie vidéo AHD & CVBS, 1 Vpp 75Ωsu BNC
Objectif
Lentilles Fixe 3.6 mm Variable 2,8 ~ 12 mm Variable 9 ~ 22 mm
Focale Fixe Manuel, externe Manuel, externe
Filtre IR Mechanical
Fonctions
Wide Dynamic Range Off / Auto / On (niveau 0-8)
Réduction numérique du bruit (DNR) 2DNR / 3D-DNR
Obturateur électronique automatique (AES) Auto REG (X30 – /50000)
Désembuage Off / Auto (Pos.)
Balance automatique du blanc (AWB) Ext, Int, AWC SET, ATW, AWB, Manuel (Reg. Bleu, Rouge)
Réglage automatique du gain (AGC) Auto / Manual (0-15)
Compensation contre-jour Off, BLC (Sel. niveau, Pos.), HSBLC (Sel. Area, Masque, Niveau, Mode)
Fonctions spécial
On-Screen-Display (OSD) 12 Langues
Détection de mouvement On/Off avec max 4 zones selectables
Zones de masquage On/Off avec max 4 zones selectables
Mirroring Horizontal / Vertical / Mirior / Tourner

9
Illuminateur infrarouge
Nombre et type de led 24 (5mm) 30 (5mm) 54 (5mm)
Distance de projection 10 – 15 m interne
5 – 10 m extérieur 20 – 30 m interne 15 – 20 m extérieur 30 – 40 m interne
25 – 30 m extérieur
Contrôle allumage senseur de lumière CDS, avec regolation D>N N>D
Données générales
Degré de protection IP66
Alimentation 12 Vdc +/- 10%
Absorption maximum (IR Led Off/On) 100 / 200 mA 100 / 300 mA
100 / 400 mA
Température et humidité de fonctionnement -10 ~ +50 °C (Ur 85% max)
Dimensions 180 x 69 x 55 mm 228 x 97 x 65 mm 260 x 110 x 65 mm
Poids 450 g 700 g 850 g
Avertissements
Ne pas orienter la caméra vers le soleil
Ne pas exposer l’objectif directement au soleil ou à une forte lumière. Ceci pourrait causer des dommages au dispositif. Manier
avec précaution. Eviter les chocs à la caméra. Tout choc pourrait endommager la caméra.
Protection de l'eau et de l'humidité.
L'appareil ne peut pas être ouvert pour ne pas réduire le sceau. Lors du réglage de la mise au point et de zoom, veillez à ne
pas endommager les joints en caoutchouc, pour éviter de compromettre la résistance de l'eau. Le câble avec tous les
connecteurs (vidéo et d'alimentation) ne est pas étanche et doit être protégé contre les éléments dans un boîtier étanche..
Alimentation. Contrôler la tension d’alimentation. S’assurer de respecter les polarités positives et
négatives. Se rapporter au symbole du câblage dans la prise d’alimentation
Norme - Conforme à la norme EN 50130-4 (directive européenne 2004/108/EC - EMC).
Conformément à la directive européenne 2004/108/CE (EMC) le produit doit être installé en utilisant les dispositifs, les câbles
et les connecteurs conformes aux indications de la directive pour les installations fixes indiquée ci-dessus.
Personnes qualifiées
Le produit doit être installé uniquement par des personnes qualifiées, conformément aux normes de sécurité et règlements
locaux.
Seuls les instruits et les personnes autorisées puissent ouvrir le produit. En cas de panne, n'essayez pas de le réparer sinon la
garantie ne sera plus valide.
Instructions pour l’installation
Installation caméra
• Fixer le support par des vis et régler la direction de la caméra en utilisant l'outil dédié à vis du support.
• Protégez le cable, le joystick OSD et le connecteurs (vidéo et DC12V) contre les intempéries. Nous vous
recommandons d'utiliser une boîte étanche pour protéger du soleil, de la pluie et de l'humidité toutes les parties
extérieures du support.
Réglage Varifocal, ref pag. 15
• Avec la Vis : Régler la profondeur du champ en agissant sur la vis du ZOOM
• Avec la vis : Régler la mise au point en réglant la vis du FOCUS
• Voir le tableau du champ de vue différents (largeur) pour la distance cible différente (D).
D = Target distance
Field of view (largeur)
[m] D=5 m D=10 m D=15 m D=20 m D=25 m D=30 m D=35 m D=40 m
CIR-AHD 3.6
3,6 mm
6,7m 13,3m 20m 26,7m 33m 40m 46,7m 53,3m
CIR-AHD 312
2,8–12mm
8,6–2m 17–4m 26–6m 34–8m 43–10m 51–12m 60–14m 68–16m
CIR-AHD 922
9 - 22 mm
2,7–1,1m 5,3–2,2m 8–3,3m 10,7–4,4m 13,3–5,5m 16–6,5m 18,7–7,6m 21,3–8,7m
GESTION OSD
Les paramètres avancés sont accessibles via le joystick intégré dans le
câble qui vous permet de naviguer dans le menu OSD
Haute Augmentation de la valeur
Bas Réduction de la valeur
Gouache Ouvrir menu
Droite Fermer menu
Central Confirmer

10
SORTIE SÉLECTION AHD / ANALOG
POUR SORTIE
ANALOGIQUE, ALLUMEZ
LA CAMERA ET APPUYEZ
JOYSTICK POUR 5 SEC
GAUCHE
POUR QUE LE
CHANGEMENT DE SORTIE
AHD, ALLUMEZ LA
CAMERA ET APPUYEZ
JOYSTICK POUR 5 SEC
DROIT
OSD Setup Description
OBJECTIF MANUEL
DC MODE (INTERIEUR EXTERIEUR SHUTTER 1/25 1/50000 FLK), IRIS SPEED 0 – 15
EXPOSITION OBTURATEUR 1/50 (AUTO – X30 - /50000)
CAG 0 – 15
SENSIB. EL. OFF, AUTO – X2-X30
LUMINOSITE 0 – 100
D-WDR OFF – AUTO – ON (NIVEAU 0 – 8)
SUPP. VOILE OFF – AUTO (POS – TAILLE, GRADATION 0 – 2 , DEFAULT)
CONTRE JOUR OFF
HSBLC SELECTIONNE ZONE 1 – 4, AFFICHAGE (ON-OFF), MASQUE NOIR (ON-OFF), NIVEAU
(0-100), MODE (ALL DAY – NUIT – AGC NIVEAU 0-255), DEFAULT
BLC NIVEAU (MOYEN FAIBLE ELEVE), ZONE (POSITION – TAILLE), DEFAULT
BAL. BLANCS EXT
INT
AWC SET
ATW
AWB
MANUAL BLEU (0 – 100), ROUGE (0 – 100)
JOUR & NUIT EXT D>N DELAY 0-100, N>D DELAY 0-100
N / B IR INTELLIG. ON (LEVEL 0-15, ZONE – POSITION – TAILLE) / OFF
COULEUR
AUTO D>N AGC 0-255, D>N DELAY 0-100, N>D AGC 0-255, N>D DELAY 0-100
NR 2DNR MOYEN FAIBLE ELEVE – OFF
3DNR MOYEN FAIBLE ELEVE – OFF
SPECIAL TITRE CAM. OFF – ON (TEXT)
EFFET NUM. FIGER (ON-OFF), MIROIR (OFF-TOURNER-V FLIP-MIROIR), IMAGE NEG. (ON-OFF)
MOUVEMENT OFF / ON SELECTIONNE ZONE (1-4), AFFICHAGE (ON-OFF), SENSIBILITE (O-100),
COULEUR (GREEN RED BLU WHITE), TRANS (0-1), ALARM (VIEW TYPE, OSD VIEW,
ALARM OUT, TIME), DEFAULT
MASQUAGE OFF / ON (SELECTIONNE ZONE (1-4), AFFICHAGE (OFF-MOSAIC-COULEUR-INV),
COULEUR (8), TRANS (0-1), DEFAULT
LANGUAGE 12 LANGUAGES
DEFAULT DPC LIVE (OFF – ON: AGC LEVEL), BLANC DPC (OFF – ON: POS/DIM, START DPC
VIEW, LEVEL AGC, SENS UP), NOIR DPC (POS/DIM, START DPC VIEW, LEVEL)
RS 485 ID CAM (0-255), VISUAL ID (ON-OFF), BAUD RATE (2400-38400), RETURN
AJUSTER NETTEEE OFF / AUTO (LEVEL 0-10, START AGC 0-255, END AGC 0-255)
MONITEUR CRT (BLACK LEVEL 0-60, BLU GAIN 0-100, RED GAIN 0-100) / LCD (GAMMA 0-1 USER,
GAIN BLEU 0-100, GAIN ROUGE 0-100)
LSC ON / OFF
VIDEO OUT PAL / NTSC
QUITTER FIN / NOT SAVE / RESET

11
CIR-AHD 3.6 CIR-AHD 312 CIR-AHD 922 Español
Gama de cámaras AHD alta Definición de color varifocales con infrarrojos resistentes al agua
Características principales
•Día & Noche (Filtro IR mecánico)
•Leds infrarrojos para visión nocturna
•Varifocal con regulación externa
•AHD @ 1080p, CVBS @ 1200TVL
•Control Automático de Ganancia
•Grado de protección IP66
•DSP with OSD
•D-WDR, BLC, WB, 3DNR
•Privacy, Motion, Mirror, Flip
•Soporte orientable con pasacable
Contenido del paquete:
- Cámara con soporte
- Llave para la orientación del soporte
- Tornillos de fijación con tacos
Especificaciones técnicas
CIR-AHD 3.6 CIR-AHD 312 CIR-AHD 922
Código 918311 918312 918321
Vídeo
Estándar vídeo PAL / NTSC PAL / NTSC PAL / NTSC
Sensor image 1/3" CMOS Sony IMX222
DSP Nextchip NVP2441H
Número de píxeles 1280 (H) x 1080 (V)
Resolución horizontal 1080P
Iluminación mínima 0.001 Lux / F 1,2 (Day), 0 (IR led on)
Relación señal ruido (S/N) > 54 dB (AGC Off)
Sincronización Interna
Salida vídeo AHD & CVBS, 1 Vpp 75Ωsu BNC
Objetivo
Lentes Fija 3.6 mm Variable 2,8 ~ 12 mm Variable 9 ~ 22 mm
Control focal Fijo Manual, exterior Manual, exterior
Filtro IR Mecánico
Funciones
Wide Dynamic Range Off / Auto / On (Nivel 0-8)
Reducción de ruido (3D-DNR) 2DNR, 3D-DNR
Obturador electrónico automático (AES) Automatico REG (X30 – /50000)
Antiebla Off / Auto (Pos. Talla)
Balance de blanco automático (AWB) Interior, exterior, AWC SET, ATW, AWB, manual (reg. azul, rojo)
Control automático de ganancia (AGC) Auto / Manual (0-15)
Compensación contraluz Off, BLC (Reg. Nivel, Pos.), HSBLC (Reg. Area, Mascara, Nivel, Modo)
Funciones especiales
On-Screen-Display (OSD) 12 Idiomas
Detección movimiento On/Off con máx 4 zonas seleccionable
Enmascaramiento zonas On/Off con máx 4 zonas seleccionable
Inversión Horizontal, Vertical, Rotar, Espejo

12
Iluminador infrarrojo
Número y tipo de led (diámetro) 24 (5mm) 30 (5mm) 54 (5mm)
Distancia de proyección 10 – 15 m interior
5 – 10 m exterior 20 – 30 m interior 15 – 20 m exterior 30 – 40 m interior
25 – 30 m exterior
Control encendido Sensor de luz CDS, regolaccion D>N N>D
Datos generales
Grado de protección IP66
Alimentación 12 Vdc +/- 10%
Consumo máximo (IR Led Off/On) 100 / 200 mA 100 / 300 mA
100 / 400 mA
Temperatura y humedad de funcionamiento -10 ~ +50 °C (Ur 85% max)
Medidas (Ancho x Alto x Diámetro) 180 x 69 x 55 mm 228 x 97 x 65 mm 260 x 110 x 65 mm
Peso 450 g 700 g 850 g
Advertencias
No oriente la cámara hacia el sol
La exposición directa del objetivo al sol o a otras fuentes luminosas podría causar daños al dispositivo. Manéjela con cuidado
– Cualquier golpe podría causar daños a la cámara
La protección del agua y la humedad.
La cámara no se puede abrir para no reducir el sello. Al ajustar el enfoque y el zoom, tenga cuidado de no dañar las juntas de
goma, para evitar comprometer la resistencia al agua. El cable con todos los conectores (Video y energía) no es resistente al
agua y debe ser protegido de los elementos en una carcasa sellada.
Controle la tensión de alimentación
Asegúrese de respetar las polaridades positiva y negativa en el cableado de la toma de
alimentación, según indica el símbolo.
Norma - Conforme a la norma EN 50130-4 (directivas europeas 2004/108/EC - EMC).
De acuerdo con la directiva europea 2004/108/EC (EMC) el producto debe instalarse utilizando dispositivos, cables y
conectores que cumplan los requisitos impuestos por dicha directiva para las instalaciones fijas.
Personal cualificado - La instalación del producto debe ser realizado por personal cualificado de acuerdo con las leyes y
regulaciones locales relativas a la seguridad, y de acuerdo con MD 37/08 (MD 22 de enero 2008 N º 37) y sus sucesivas
actualizaciones. Sólo personal capacitado y autorizado puede abrir el producto. En caso de fallo no intente reparar o la
garantía ya no tendrá validez..
Instrucciones de instalación
Instalación de la cámara
• Asegure el soporte apretando bien los tornillos, a continuación orientar la cámara utilizando la llave suministrada para
posicionar correctamente el soporte.
• Proteja el cable de alimentación, el joystick para OSD y conectores (Video y DC12V) de la intemperie. Le
recomendamos que utilice una caja impermeable para proteger de todas partes del sol, la lluvia y la humedad
exteriores del soporte.
Ajuste de la focal ref. Pag. 15
• Regule el ángulo de apertura de las lentes con el tornillo de ZOOM.
• Regule el enfoque actuando con el ajuste del FOCUS
• Consulte la tabla para obtener diferentes anchos del campo de captación horizontal obtenibles a diferentes distancias
(D) mediante el ajuste de la óptica.
D = Distancia del blanco
Ancho de captación hor.
[m]
D=5 m D=10 m D=15 m D=20 m D=25 m D=30 m D=35 m D=40 m
CIR-AHD 3.6
3,6 mm
6,7m 13,3m 20m 26,7m 33m 40m 46,7m 53,3m
CIR-AHD 312
2,8–12mm
8,6–2m 17–4m 26–6m 34–8m 43–10m 51–12m 60–14m 68–16m
CIR-AHD 922
9 - 22 mm
2,7–1,1m 5,3–2,2m 8–3,3m 10,7–4,4m 13,3–5,5m 16–6,5m 18,7–7,6m 21,3–8,7m
ADMINISTRACION OSD
Las opciones avanzadas son accesibles a través de la palanca de mando
integrado en el cable que le permite navegar por el menú OSD
Up Mover el cursor hacia arriba
Down Mover el cursor hacia abajo
Left Cerrar sub-menu
Right Abrir sub-menu
Enter confirmar la selección

13
AHD SELECCIÓN / ANALOG
PARA PASAR EL TURNO DE
SALIDA ANALÓGICO EN
LA CÁMARA Y PRENSA
JOYSTICK PARA 5 SEC
IZQUIERDA
PARA EL CAMBIO DE
SALIDA AHD, ENCIENDA
LA CÁMARA Y PULSE
JOYSTICK PARA 5 SEC
DERECHO
OSD Setup Description
OBJETIVO MANUAL
DC MODO (INTERIOR EXTERIOR SHUTTER 1/25 1/50000 FLK), IRIS SPEED 0 – 15
EXPOSICION OBTURACION 1/50 (AUTO – X30 - /50000)
AGC 0 – 15
AJUST SENS AUTO – X2-X30
BRILLO 0 – 100
D-WDR DESACT – AUTO – ACTIVADO (NIVEL 0 – 8)
ANTINIEBLA OFF – AUTO (POS – TALLA, GRADACION 0 – 2 , POR DEFECTO)
LUZ POST DESACT
HSBLC SELECCIONAR AREA 1 – 4, MOSTRAR ID (ON-OFF), MASCARA NEG. (ON-OFF), NIVEL
(0-100), MODO (ALL DAY – NOCHE – AGC NIVEL 0-255), POR DEFECTO
BLC NIVEL (MEDIO BAJO ALTO), AREA (POSICIONE – DIMENSIO), POR DEFECTO
BALANC BLAN EXT
INT
AWC SET
ATW
AWB
MANUAL AZUL (0 – 100), ROJO (0 – 100)
DIA / NOCHE EXT D>N DELAY 0-100, N>D DELAY 0-100
B / N IR INTLIGEN ACTIVADO (NIVEL 0-15, AREA – POSICION – TALLA) / OFF
COLOR
AUTO D>N AGC 0-255, D>N DELAY 0-100, N>D AGC 0-255, N>D DELAY 0-100
NR 2DNR HIGH – LOW – MEDIUM – OFF
3DNR HIGH – LOW – MEDIUM – OFF
ESPECIAL TIT CAMERA DESACT – ACTIVADO (TEXT)
EFECTO D CONGELAR (ON-OFF), ESPEJO (OFF-ROTAR-V FLIP-ESPEJO-DESACT), IMMAGEN
NEG
(ON-OFF)
MOVIMIENTO DESACT / ACTIVADO SELECCIONAR AREA (1-4), MOSTRAR ID (ON-OFF), SENSIBILIDA
(O-100), COLOR (GREEN RED BLU WHITE), TRANS (0-1), ALARM (VIEW TYPE, OSD
VIEW, ALARM OUT, TIME), POR DEFECTO
PRIVACIDAD DESACT / ACTIVADO SELECCIONAR AREA (1-4), MOSTRAR ID (OFF-MOSAIC-COLOR-
INV), COLOR (8), TRANS (0-1), POR DEFECTO
IDIOMA 12 IDIOMAS
DEFECTO DPC DIRECTO (OFF – ON: AGC LEVEL), WHITE DPC (OFF – ON: POS/TALLA, INICIAR
DPC VIEW, NIVEL AGC, ADJ SENS), BLACK DPC (POS/TALLA, INICIAR DPC VIEW,
NIVEL)
RS 485 ID CAM (0-255), VISUAL ID (ON-OFF), BAUD RATE (2400-38400), RETURN
AJUSTAR NITIDEZ OFF / AUTO (LEVEL 0-10, START AGC 0-255, END AGC 0-255)
MONITOR CRT (NIVEL NEAR 0-60, GANANC AZUL 0-100, GANANC ROJO 0-100) / LCD (GAMMA 0-1
USUARIO, GANANC AZUL 0-100, GANANC ROJO 0-100)
LSC DESACT / ACTIVADO
VIDEO OUT PAL / NTSC
SALIR FIN / NOT SAVE / RESET

14
CIR-AHD 3.6 CIR-AHD 312 CIR-AHD 922
Serie telecamere a colori AHD varifocal ad alta risoluzione con led infrarossi resistente all’acqua
Waterproof varifocal AHD high resolution camera series with IR leds high resolution
Caméra à couleurs AHD haute Définition varifocal infrarouge résistante à l’eau
Gama de cámaras de color AHD alta Definición varifocales con infrarrojos resistentes al agua
Installazione a soffitto, a parete, o su piano orizzontale
Installing a ceiling, wall, or on the horizontal plane
L'installation d'un plafond, un mur ou sur le plan horizontal
La instalación de un techo, la pared o en el plano horizontal
Fissaggio, Fixing, Fixation, Fijación
X
Ø
Mod. CIR-AHD 3.6 CIR-AHD 312 CIR-AHD 922
Codice 918311 918312 918321
Ø (mm) 59 70 70
X (mm) 43 50 50

15
CIR-AHD 3.6 CIR-AHD 312 CIR-AHD 922
Serie telecamere a colori AHD varifocal ad alta risoluzione con led infrarossi resistente all’acqua
Waterproof varifocal AHD high resolution camera series with IR leds high resolution
Caméra à couleurs AHD haute Définition varifocal infrarouge résistante à l’eau
Gama de cámaras de color AHD alta Definición varifocales con infrarrojos resistentes al agua
Zoom Focus
AHD / CVBS
PER PASSARE ALL’USCITA
ANALOGICA
ACCENDERE LA
TELECAMERA E PREMERE IL
JOYSTI
CK PER 5 SEC VERSO
SINISTRA
PER PASSARE ALL’USCITA AHD
ACCENDERE LA TELECAMERA E
PREMERE IL JOYSTICK PER 5
SEC VERSO DESTRA
FOR ANALOG OUTPUT, TURN
ON THE CAMERA AND PRESS
JOYSTICK FOR 5 SEC LEFT
FOR CHANGE TO AHD OUTPUT,
TURN ON THE CAMERA AND
PRESS JOYSTICK FOR 5 SEC
RIGHT
POUR SORTIE ANALOGIQUE,
ALLUMEZ LA CAMERA ET
APPUYEZ JOYSTICK POUR 5 SEC
GAUCHE
POUR QUE LE CHANGEMENT DE
SORTIE AHD, ALLUMEZ LA
CAMERA ET APPUYEZ
JOYSTICK POUR 5 SEC DROIT
PARA PASAR EL TURNO DE
SALIDA ANALÓGICO EN LA
CÁMARA Y PRENSA JOYSTICK
PARA 5 SEC IZQUIERDA
PARA EL CAMBIO DE SALIDA
AHD, ENCIENDA LA CÁMARA Y
PULSE JOYSTICK PARA 5 SEC
DERECHO

16
Garantito da / Guaranteed by / Garanti par / Garantido por / Garantiert durch /
Zajamcena od / Garantirano od / Gwarantowane przez /
Fracarro Radioindustrie SRL, via Cazzaro n.3 31033 Castelfranco Veneto (TV) - Italy
Fracarro Radioindustrie SRL, via Cazzaro n.3 31033 Castelfranco Veneto (TV) - Italy
Tel.: [phone] – Fax: [phone]
www.fracarro.com [e-mail]
Serie CIR
-
A
HD
Rev.
1
-
01
/
01
/201
6
