Fracarro CIR700 Series User manual

Series CIR700
Guida rapida – ITALIANO
Quick guide – ENGLISH
Guide rapid - FRANCAIS
Guìa ràpida – ESPAÑOL
OSD User Manual
CIR700-3.6
Fixed 3,6 mm
24 Led – 15 m
CIR700-49
Varifocal 4-9 mm
36 Led – 30m
CIR700-922
Varifocal 9-22 mm
36 Maxi Led – 40m

2

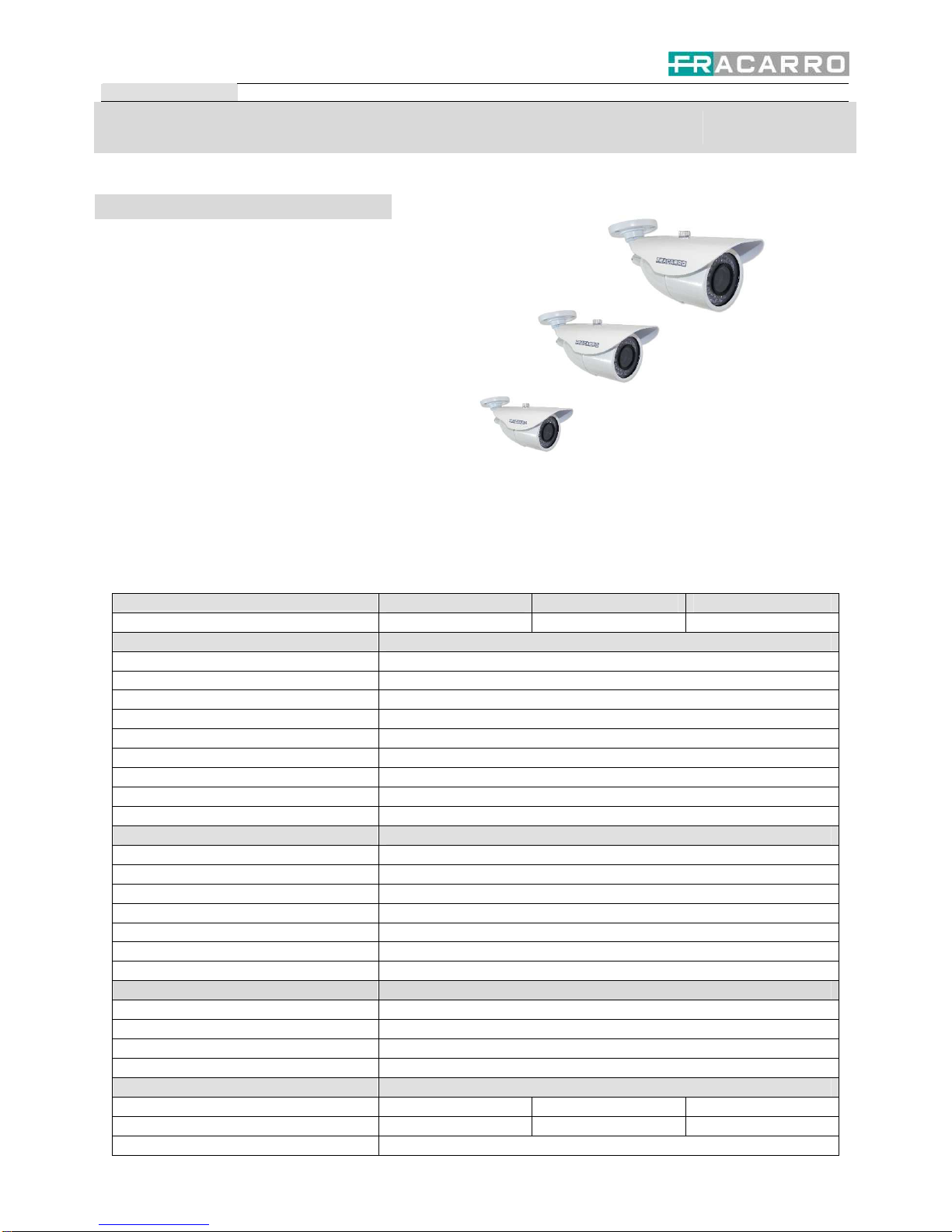

CIR700-3.6 CIR700-49 CIR700-922 Italiano
Serie telecamere a colori varifocal con led infrarossi resistente all’acqua
Caratteristiche principali
•Day & Night (Filtro IR elettronico)
•Led Infrarossi per visione notturna
•Varifocale con regolazione esterna
•700 linee TV
•Controllo automatico del guadagno
•Grado di protezione IP66
•DSP Sony Effio with OSD
•ATR 128x, HLC, 2DNR
•Privacy, Motion, Mirror, Flip
•Staffa passacavo orientabile
Contenuto della confezione:
- Telecamera con staffa
- Chiave per orientamento staffa
- Viti fissaggio con tasselli
- Giravite per regolazione ottica (solo versioni varifocal)
Specifiche tecniche:
CIR700-3.6 CIR700-49 CIR700-922
Codice 918163 918164 918165
Specifiche video
Standard video PAL
Sensore immagine 1/3" Color CCD Sony Super HAD II
DSP Sony Effio-E
Numero di pixel 976 (H) x 582 (V)
Risoluzione orizzontale 700 TVL
Illuminazione minima 0.01 Lux (Day), 0.003 Lux (Night), 0.0003Lux (DSS), 0 (IR led on)
Rapporto segnale rumore (S/N) > 50 dB (AGC Off)
Sincronizzazione Interna
Uscita video segnale video composito, 1 Vpp 75Ωsu BNC
Funzioni
Wide Dynamic Range Off/ On (con livello regolabile), Auto detection
Riduzione digitale del rumore 2D-DNR
Otturatore elettronico (AES) 1/50 ~ 1/100,000 (incluso Flickerless 1/120)
Digital Slow Shutter (DSS) Off, 2~20, 40, 80, 160, 256 FLD
Bilanciamento del bianco Auto / Indoor / Outdoor / Manual / Push Auto
Controllo del guadagno Auto / Manual
Compensazione controluce On / Off (7 Aree & Smart Aree, Livello regolabile:0~255)
Funzioni speciali
On-Screen-Display (OSD) 8 Lingue
Motion Detection 4 aree di rilevazione
Titolazione telecamera Fino a 16 caratteri
Mirroring Orizzontale
Obiettivo
Focale Fissa 3.6 mm Variabile 4 ~ 9 mm Variabile 9 ~ 22 mm
Controllo focale Fisso Manuale, esterno Manuale, esterno
Filtro IR Elettronico

3
Illuminatore infrarosso
Numero e tipo di led (diametro) 24 (5mm) 36 (5mm) 36 (8mm)
Distanza di proiezione 10 – 15 m interno
5 – 10 m esterno 20 – 30 m interno 15 – 20 m esterno 30 – 40 m interno
25 – 30 m esterno
Controllo accensione sensore di luce CDS, con isteresi 3,5 ~ 10 lux
Dati generali
Grado di protezione IP66
Alimentazione 12 Vdc +/- 10%
Assorbimento max (Led On/Off) 100 / 350 mA 100 / 400 mA
100 / 450 mA
Temperatura e umidità di funz. -10 ~ +50 °C (Ur 85% max)
Dimensioni (Larg x Alt x Diametro) 175 x 69 x 55 mm 228 x 97 x 82 mm 295 x 120 x 103 mm
Peso 300 / 830 g 550 / 880 g 950 / 1500 g
Avvertenze
Non orientare la telecamera verso il sole - L’esposizione diretta dell’obiettivo al sole o ad altre fonti luminose potrebbe
danneggiare il dispositivo CCD. Maneggiare con cura - Urti impropri potrebbero danneggiare la telecamera
Protezione acqua e umidità.
La telecamera non può essere aperta per non ridurre la tenuta stagna. I tappini di plastica presenti sui modelli varifocali devono
essere rimossi solo durante la regolazione per poi essere riposizionati e chiusi ermeticamente. Il cavo con tutte le sue parti
(Joystick OSD e connettori Video e Alimentazione) non è impermeabile e deve essere quindi protetto dalle intemperie dentro
una scatola stagna.
Controllare la tensione di alimentazione
Assicurarsi di rispettare le polarità positiva e negativa, come da simbolo, nel cablaggio della
presa di alimentazione
Normative - Conforme alla norma EN 50130-4 (direttive europee 2004/108/EC - EMC).
In accordo con la direttiva europea 2004/108/EC (EMC), il prodotto deve essere installato utilizzando dispositivi, cavi ed
accessori che consentano di rispettare i requisiti imposti da tale direttiva per le installazioni fisse.
Personale qualificato
L’installazione del prodotto deve essere eseguita da personale qualificato in conformità alle leggi e normative locali sulla
sicurezza, e nel rispetto del D.M. 37/08 (D.M. 22 gennaio 2008 n°37) e dei successivi aggiornamenti.
Solo personale addestrato e autorizzato può aprire il prodotto. In caso di guasto non tentate di ripararlo altrimenti la garanzia
non sarà più valida.
Istruzioni di installazione
Installazione telecamera
• Fissare la staffa stringendo bene le viti poi orientare la camera utilizzando la chiavetta in dotazione per regolare gli
snodi della staffa.
• Proteggere il cavo, il joystick per OSD e i connettori (Video e DC12V) dalle intemperie. Si consiglia di utilizzare una
scatola stagna per proteggere da sole, pioggia e umidità tutte le parti esterne alla staffa.
Regolazione focale (solo CIR700-49 e CIR700-922)
• Rimuovere i tappi di protezione per accedere alle viti di regolazione Zoom/Focus.
• Consultare la tabella per la larghezza di ripresa ottenibile per diverse distanze (D) regolando le ottiche.
D = Distanza del target
Larghezza inquadratura
[m] D=5 m D=10 m D=15 m D=20 m D=25 m D=30 m D=35 m D=40 m
CIR700-3.6 3,6 mm
6,7m 13,3m 20m 26,7m 33m 40m 46,7m 53,3m
CIR700-49 4 - 9 mm
6–2,7m 12–5,3m 18–8m 24–10,7m 30–13,3m 36–16m 42–18,7m 48–21,3m
CIR700-922
9 - 22 mm
2,7–1,1m 5,3–2,2m 8–3,3m 10,7–4,4m 13,3–5,5m 16–6,5m 18,7–7,6m 21,3–8,7m
• Regolare l’angolo di apertura delle lenti tramite la vite ZOOM utilizzando il cacciavite in dotazione.
• Regolare la messa a fuoco agendo sul FOCUS.
• Fissare i tappi di protezione per garantire la giusta protezione da acqua e umidità

4

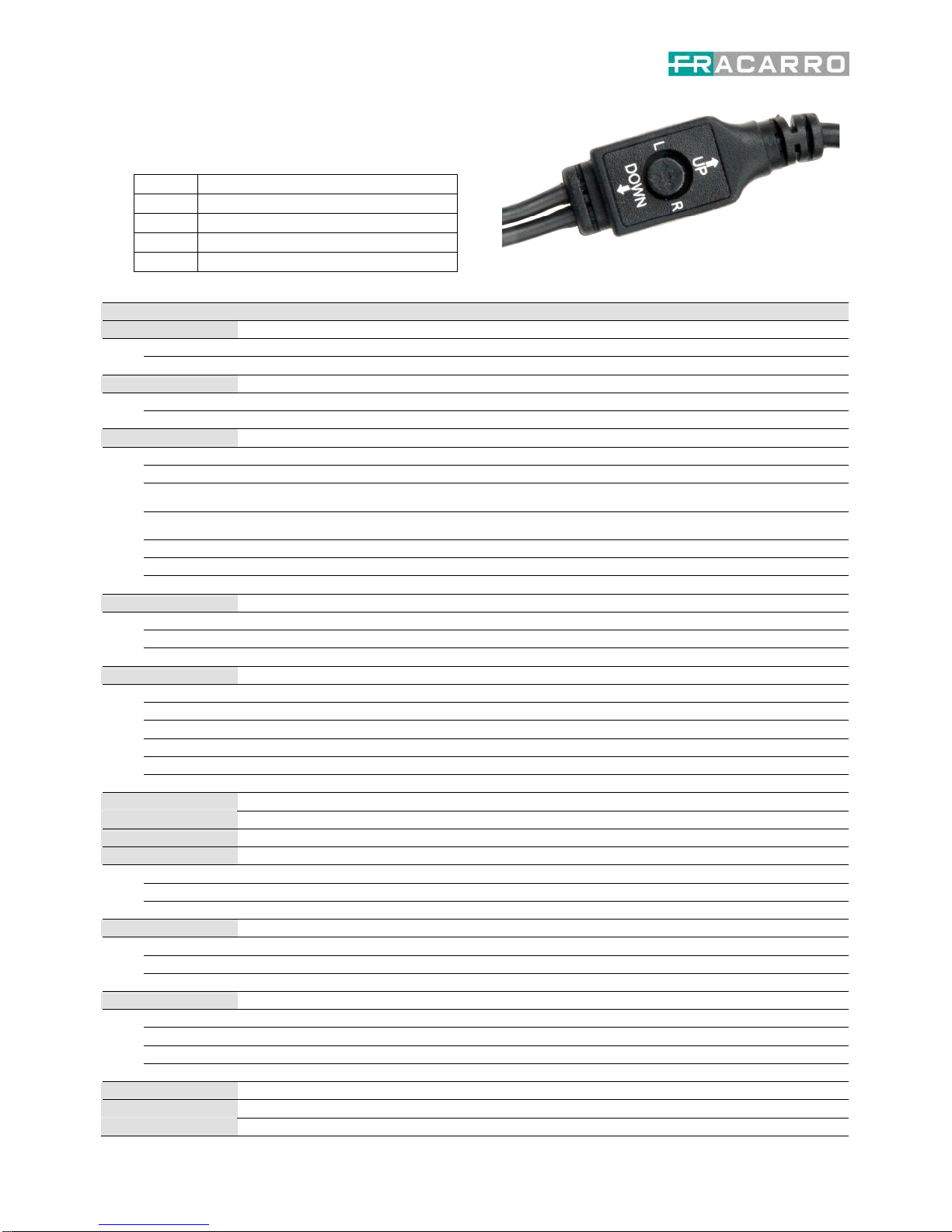

GESTIONE OSD
Le impostazioni avanzate sono accessibili trmite il joystick
integrato nel cavo che permette di navigare il menu OSD
Up Muovere in alto per incrementare valori
Down Muovere in basso per diminuire valori
Left Chiudere sotto-menu
Right Aprire sotto-menu
Enter Premere per confermare la selezione
Setup item Description
LENS Gestione dell’obiettivo
MANUAL Selezionare questa modalità per lenti normali senza autoiris come quelle usate in questa serie di telecamere.
AUTO Consente di pilotare l’iride in accordo con la luminosità dell’ambiente (non disponibile in questa serie di telecamere).
SHUTTER / AGC Gestione dei controlli AGC e AES per regolare il guadagno e la velocità dello shutter in ogni condizione di luce
AUTO Impostazioni di comportamento differenziate per condizioni di alta o bassa luminosità
MANUAL Inserimento manuale dei parametri
WHITE BAL Bilanciamento del bianco che determina le modalità in cui sono riprodotti i colori
ANTI CR Sistema che riduce il fenomeno del color rolling
MANUAL Aggiustamento manuale del bianco
PUSH LOCK Premere ENTER per memorizzare le impostazioni correnti di bilanciamento del bianco. Una volta impostato il PUSH
LOCK, il bilanciamento del bianco non sarà più operativo e saranno mantenute le impostazioni fissate.
ATW Premere per aprire il sottomenu e definire i criteri di lavoro della funzione di inseguimento automatico Auto Trace
White.
PUSH Sistema di bilanciamnto del bianco completamente automatico.
USER1 Impostazioni personalizzate dall’utente 1
USER2 Impostazioni personalizzate dall’utente 2
BACKLIGHT Compensazione del controluce
OFF Impostazione di default
BLC Normale compensazione del controluce (Back light Compensation) dove le aree più luminose sono attenuate.
HLC In questa modalità le aree più luminose saranno coperte di zone nere (High Light Compensation)
PICT ADJUST Semplici impostazioni dei parametri immagine
MIRROR ON/OFF, Capovolgi l’immagine orizzontalmente
BRIGHTNESS 0-255, Luminosità (Default: 0)
CONTRAST 0-255, Contrasto (Default: 128)
SHARPNESS 0-255, Sharpness (Default: 128)
HUE 0-255, Tinta del colore (Default: 108)
GAIN 0-255, Livello del guadagno (Default: 128)
ATR Impostazioni dei parametri per il Adaptive Tone Reproduction che è una versione software del Wide Dinamic Range
MOTION DET Impostazione delle aree (1-4) e sensibilità (0-127) di rilevazione del movimento
PRIVACY Impostazione delle zone (1-4) da coprire con rettangoli colorati per motivi di riservatezza (Privacy mask)
DAY / NIGHT Selezionare la modalità di gestione Giorno/Notte
AUTO Modalità automatica con parametri configurabili
COLOR Sempre in modalità colori
B/W Sempre in modalità bianco e nero
NR Riduzione automatica del livello di rumore (Noise Reduction setting)
NR MODE Attivazione e selezione delle impostazioni per la riduzione automatica del guadagno
Y LEVEL Selezionare la soglia (0-15) di filtraggio della luminanza (Default 4)
C LEVEL Selezionare la soglia (0-15) di filtraggio del colore (Default 4)
CAMERA ID Titolazione della telecamera
CHR1/CHR2 Default characters and User define characters (maximum of 40)
←→↑↓Usare le freccie per selezionare il carattere da scrivere premendo ENTER
CLR Usare CLR per cancellare un carattere
POS Usare POS per spostare la posizione del titolo
LANGUAGE Selezionare la lingua del menu scegliendo tra 8 disponibili (Italiano non incluso)
CAMERA RESET Resettare tutte le impostazioni
EXIT Uscire da menu

5

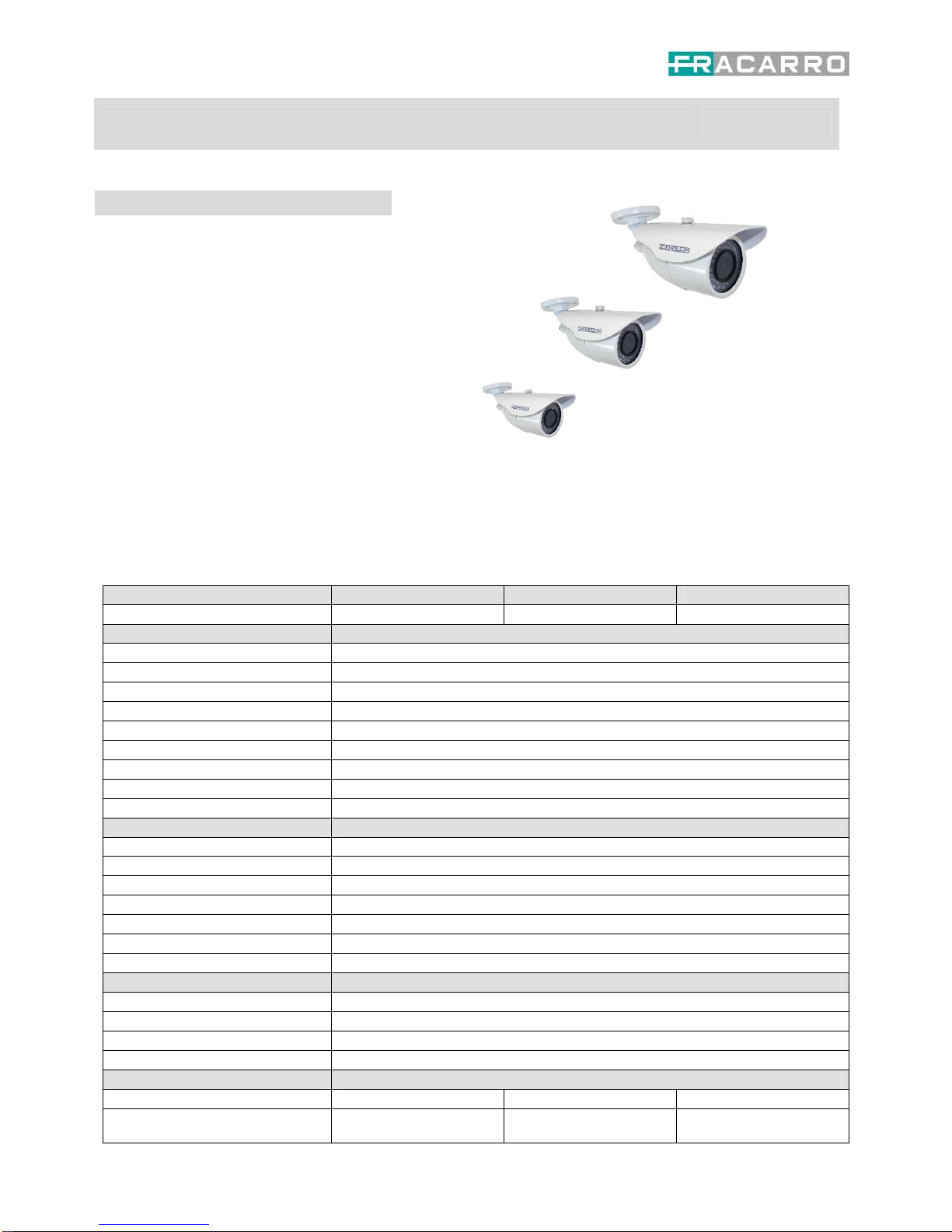

CIR700-3.6 CIR700-49 CIR700-922 English
Waterproof varifocal camera series with IR leds high resolution
Main features
•Day & Night (electronic IR filter)
•IR led for night vision
•External varifocal adjustment
•700 TVL
•Automatic Gain Control
•IP66 protection
•DSP Sony Effio with OSD
•ATR 128x, HLC, 2DNR
•Privacy, Motion, Mirror, Flip
•Bracket with internal cable passage
Package content:
- Camera with bracket
- Tool for bracket adjustment
- Fixing screws
- Mini screw driver for zoom/focus adjustment (only varifocal version)
Technical specs:
CIR700-3.6 CIR700-49 CIR700-922
Code 918163 918164 918165
Video specs
Standard video PAL
Image sensor 1/3" Color CCD Sony Super HAD II
DSP Sony Effio-E
Pixel 976 (H) x 582 (V)
Resolution 700 TVL
Minimum illumination @ F1.2 0.01 Lux (Day), 0.003 Lux (Night), 0.0003Lux (DSS), 0 (IR led on)
Signal to Noise ratio (S/N) > 50 dB (AGC Off)
Synchronization Internal
Video output Composite video signal, 1 Vpp 75Ωsu BNC
Functions
Wide Dynamic Range On / Off (Level adjustable), Auto detection
Digital Noise Reduction 2D-DNR
Electronic Shutter 1/50 ~ 1/100,000 include Flickerless (1/120)
Digital Slow Shutter (DSS) Off, 2~20, 40, 80, 160, 256 FLD
White Balance Auto / Indoor / Outdoor / Manual / Push Auto
Gain Control Auto / Manual
Back Light Comp. On / Off (7 Areas & Smart Area, Level:0~255)
Special features
On-Screen-Display (OSD) 8 Languages
Motion Detection 4 Detection Blocks
Camera Title Up to 16 characters
Mirror Horizontal
Lens
Focal Fixed 3.6 mm Adjustable 4 ~ 9 mm Adjustable 9 ~ 22 mm
Lens adjustment Fixed External manual
adjustment External manual adjustment

6
IR filter Electronic
Infrared
Number and type of led 24 (Ø 5mm) 36 (Ø 5mm) 36 (Ø 8mm)
Projection distance 10 – 15 m indoor
5 – 10 m outdoor 20 – 30 m indoor 15 – 20 m outdoor 30 – 40 m indoor
25 – 30 m outdoor
Checking ignition Light sensor CDS, con hysteresis 3,5 ~ 10 lux
General data
Level of protection
IP66
Power
12 Vdc +/- 10%
Absorption maximum
100 / 350 mA 100 / 400 mA
100 / 450 mA
Temperature and humidity of operation
-10 ~ +50 °C (Ur 85% max)
Size (WxHxD)
175 x 69 x 55 mm 228 x 97 x 82 mm 295 x 120 x 103 mm
Weight net/gross
300 / 830 g 550 / 880 g 950 / 1500 g
Warnings
Not orient the camera toward the sun
Direct exposure to the sun or other light sources could damage the device CCD. Handle with care - Shock improper could
damage the camera
Water protection and moisture.
The camera can not be open for not reduce the seal. The plastic caps (used on the varifocal versions) should be removed only
during adjustments to be immediately replaced and sealed. The cable with all its parts (Joystick OSD and connectors Video and
Power) is not waterproof and must be protected from the elements in a waterproof junction box.
Power - Be sure to respect the positive and negative polarity, as 12V from symbol, in the wiring of
taking power
Normative - In conformity with standard EN 50130-4(European directives 2004/108/EC - EMC).
In accordance with the European Directive 2004/108/EC (EMC), the product shall be installed using devices, cables and
accessories that allow to comply with this directive requirements for fixed installations
Qualified persons
The product must be installed only by qualified persons, according to the local safety standards and regulations.
Only instructed and authorized persons can open the product. In case of failure, do not try to repair it otherwise the guarantee
will no longer be valid.
Installation instructions
Camera mounting
• Fix the bracket by screws and adjust the camera direction using the dedicated tool for bracket screws.
• Protect the cable, the OSD joystick and the connectors (Video and Power) from the water. A waterproof box is highly
reccomanded to protect from sun, rain and humidity all the parts aotside the bracket.
Lens adjustment (only Varifocal version)
• Remove the rubber protections and adjust the zoom/focus by the relative screws
• See the table of different field of view (widht) for different target distance (D).
D = Target distance
Field of view (width)
[m] D=5 m D=10 m D=15 m D=20 m D=25 m D=30 m D=35 m D=40 m
CIR700-3.6 3,6 mm
6,7m 13,3m 20m 26,7m 33m 40m 46,7m 53,3m
CIR700-49 4 - 9 mm
6–2,7m 12–5,3m 18–8m 24–10,7m 30–13,3m 36–16m 42–18,7m 48–21,3m
CIR700-922
9 - 22 mm
2,7–1,1m 5,3–2,2m 8–3,3m 10,7–4,4m 13,3–5,5m 16–6,5m 18,7–7,6m 21,3–8,7m
• Select the field of view by ZOOM screw by mini screw driver
• Adjust the FOCUS
• Apply the rubber protection to guarantee the water and humidity protection.

7
OSD MANAGEMENT
Advanced settings are available by joystick on the cable
Up Move up / increase values
Down Move down / decrease values
Left Open sub-menu
Right Close sub-menu
Enter Enter menu and confirm selection
Setup item Description
LENS Manual Lens & Auto Iris Lens Setting
MANUAL This function is for normal lens or vari-focal lens like this camera serie.
AUTO System automatically adjusts the iris level to control the brightness. This function is valid only for Auto Iris lens and
not available with this camera series.
SHUTTER / AGC Shutter speed & AGC setting, it determines the image brightness under low lux or bright condition
AUTO Mode and brightness setting of the HIGH / LOW LUMINANCE
MANUAL Parameter of the mode, shutter and AGC
WHITE BAL White balance mode setting, it determines the way the color is produced
ANTI CR Color Rolling suppress
MANUAL Manually adjust the white balance
PUSH LOCK Press OSD ENTER button to lock the current white balance, once it is locked, the white balance will not operate even
when light temperature is changed.
ATW Auto Trace White
PUSH Similar to ATW, but system will force to track white balance continuously
USER1 User define white balance #1
USER2 User define white balance #2
BACKLIGHT Backlight setting
OFF Default Setting
BLC Back light compensation
HLC High light compensation
PICT ADJUST Basic image adjustment such as hue, saturation, contrast, sharpness
MIRROR ON/OFF, Flip image horizontally
BRIGHTNESS 0-255, Brightness (Default: 0)
CONTRAST 0-255, Contrast (Default: 128)
SHARPNESS 0-255, Sharpness (Default: 128)
HUE 0-255, Color Hue (Default: 102 for NTSC, 108 for PAL)
GAIN 0-255, Color Saturation (Default: 128)
ATR Adaptive tone reproduction, software WD setting
MOTION DET Motion detect function, sense area, sensitivity setting
PRIVACY Privacy mask, color, transparency setting
DAY / NIGHT Color / Mono / Auto Mode setting
AUTO Auto Mode
COLOR Color mode
B/W Black and White mode
NR Noise Reduction setting
NR MODE Noise reduction mode adjustment
Y LEVEL Luminance noise reduction (Default: 4)
C LEVEL Color noise reduction (Default: 4)
CAMERA ID Camera ID Setting
CHR1/CHR2 Default characters and User define characters (maximum of 40)
←→↑↓ Move the location of the cursors
CLR Clear the highlight character & move to next character
POS Use OSD UP/DOWN/LEFT/RIGHT button to adjust the ID locations
LANGUAGE OSD Language Setting, total of 8 languages available
CAMERA RESET Reset OSD setting
EXIT Leave OSD Menu

8
CIR700-3.6 CIR700-49 CIR700-922 Français
Caméra à couleurs varifocal infrarouge résistante à l’eau
Caractéristiques
•Jour & Nuit (Filtre IR électronique)
•Led Infrarouge
•Varifocal avec réglage externe
•700 lignes TV
•Automatic Gain Control
•Degré de protection IP66
•Support avec passage pour câbles
•DSP Sony Effio avec OSD
•ATR 128x, HLC, 2DNR
•Privacy, Motion, Mirror, Flip
Package content:
- Caméra avec support mural
- Clé pour orientation caméra
- Vis de fixation
- Mini tournevis pour ajuster Zoom/Focus (seulement version varifocal)
Caractéristiques de la caméra:
CIR700-3.6 CIR700-49 CIR700-922
Référence 918163 918164 918165
Caractéristique vidéo
Standard PAL
Détecteur 1/3" Color CCD Sony Super HAD II
DSP Sony Effio-E
Nombre de pixels effectifs 976 (H) x 582 (V)
Résolution horizontale 700 TVL
Illumination minimum 0.01 Lux (Day), 0.003 Lux (Night), 0.0003Lux (DSS), 0 (IR led on)
Rapport signal bruit (S/N) > 50 dB (AGC Off)
Synchronisation Interne
Sortie vidéo Signal vidéo composite, 1 Vpp 75Ωsu BNC
Fonctions
Wide Dynamic Range Off/ On (avec niveau ajustable), Auto détection
Réduction numérique du bruit (DNR) 2D-DNR
Obturateur électronique automatique (AES) 1/50 ~ 1/100,000 (Flickerless 1/120)
Digital Slow Shutter (DSS) Off, 2~20, 40, 80, 160, 256 FLD
Balance automatique du blanc (AWB) Auto / Indoor / Outdoor / Manual / Push Auto
Réglage automatique du gain (AGC) Auto / Manual
Compensation contre-jour (BLC) On / Off (7 Aree & Smart Aree, niveau ajustable 0~255)
Fonctions spécial
On-Screen-Display (OSD) 8 langages
Détection de mouvement On/Off (max 4 zone)
Nom de la caméra On/Off con max 15 caractères
Mirroring Horizontale
Objectif
Lentilles Fixe 3.6 mm Variable 4 ~ 9 mm Variable 9 ~ 22 mm

9
Focale Fixe Manuel, externe Manuel, externe
Filtre IR Electronique
Fonctions AGC, AWB
Illuminateur infrarouge
Nombre et type de led 24 (5mm) 36 (5mm) 36 (8mm)
Distance de projection 10 – 15 m interne
5 – 10 m extérieur 20 – 30 m interne 15 – 20 m extérieur 30 – 40 m interne
25 – 30 m extérieur
Contrôle allumage senseur de lumière CDS, avec hystérésis 3,5 ~ 10 lux
Données générales
Degré de protection IP66
Alimentation 12 Vdc +/- 10%
Absorption maximum 100 / 350 mA 100 / 400 mA 100 / 450 mA
Température et humidité de fonctionnement -10 ~ +50 °C (Ur 85% max)
Dimensions 175 x 69 x 55 mm 228 x 97 x 82 mm 295 x 120 x 103 mm
Poids 300 / 830 g 550 / 880 g 950 / 1,5 g
Avertissements
Ne pas orienter la caméra vers le soleil
Ne pas exposer l’objectif directement au soleil ou à une forte lumière. Ceci pourrait causer des dommages au dispositif CCD.
Manier avec précaution. Eviter les chocs à la caméra. Tout choc pourrait endommager la caméra.
Protection de l'eau et de l'humidité.
L'appareil ne peut pas être ouvert pour ne pas réduire le sceau. Les bouchons en plastique présentes sur les modèles à focale
variable ne doivent être retirées lors du réglage pour ensuite être repositionné et scellé. Le câble avec toutes ses parties
(Joystick OSD et les connecteurs vidéo et d'alimentation) n'est pas étanche et doit être protégé contre les éléments à l'intérieur
d'un boîtier étanche.
Alimentation. Contrôler la tension d’alimentation. S’assurer de respecter les polarités positives et
négatives. Se rapporter au symbole du câblage dans la prise d’alimentation
Norme - Conforme à la norme EN 50130-4 (directive européenne 2004/108/EC - EMC).
Conformément à la directive européenne 2004/108/CE (EMC) le produit doit être installé en utilisant les dispositifs, les câbles
et les connecteurs conformes aux indications de la directive pour les installations fixes indiquée ci-dessus.
Personnes qualifiées
Le produit doit être installé uniquement par des personnes qualifiées, conformément aux normes de sécurité et règlements
locaux.
Seuls les instruits et les personnes autorisées puissent ouvrir le produit. En cas de panne, n'essayez pas de le réparer sinon la
garantie ne sera plus valide.
Instructions pour l’installation
Installation caméra
• Fixer le support par des vis et régler la direction de la caméra en utilisant l'outil dédié à vis du support.
• Protégez le cordon d'alimentation, le joystick OSD et le connecteurs (vidéo et DC12V) contre les intempéries. Nous
vous recommandons d'utiliser une boîte étanche pour protéger du soleil, de la pluie et de l'humidité toutes les parties
extérieures du support.
Réglage Varifocal (seulement version varifocal)
• Enlever les protections en caoutchouc et d'ajuster le zoom / mise au point par les vis
• Voir le tableau du champ de vue différents (largeur) pour la distance cible différente (D).
D = Target distance
Field of view (largeur)
[m] D=5 m D=10 m D=15 m D=20 m D=25 m D=30 m D=35 m D=40 m
CIR700-3.6
3,6 mm 6,7m 13,3m 20m 26,7m 33m 40m 46,7m 53,3m
CIR700-49
4 - 9 mm 6–2,7m 12–5,3m 18–8m 24–10,7m 30–13,3m 36–16m 42–18,7m 48–21,3m
CIR700-922
9 - 22 mm 2,7–1,1m 5,3–2,2m 8–3,3m 10,7–4,4m 13,3–5,5m 16–6,5m 18,7–7,6m 21,3–8,7m
• Régler la profondeur du champ en agissant sur la vis du ZOOM à l'aide d'un tournevis
• Régler la mise au point en réglant la vis du FOCUS
• Appliquer la protection en caoutchouc pour garantir la protection de l'eau et l'humidité.

10
GESTION OSD
Les paramètres avancés sont accessibles via le joystick intégré
dans le câble qui vous permet de naviguer dans le menu OSD
Haute Augmentation de la valeur
Bas Réduction de la valeur
Gouache Ouvrir menu
Droite Fermer menu
Central Confirmer
Setup item Description
LENS Gestion de l’objectif
MANUAL Sélectionnez ce mode pour les lentilles normales, sans iris automatique, tels que ceux utilisés dans cette série de
caméras.
AUTO Utilisé pour contrôler l'iris en fonction de la luminosité ambiante (pas disponible dans cette série de caméras).
SHUTTER / AGC Contrôles de gestion AGC et AES pour régler le gain et la vitesse d'obturation dans n'importe quelle condition de
lumière
AUTO Paramètres de comportement différenciés par des conditions de luminosité faible ou élevé
MANUAL Parametrage manuelle
WHITE BAL Balance des blancs qui détermine la manière dont ils sont représentés couleurs
ANTI CR Système qui permet de réduire le phénomène “color rolling”
MANUAL Réglage manuel de blanc
PUSH LOCK Appuyez sur ENTRER pour enregistrer les paramètres actuels de la balance des blancs. Une fois que vous avez
réglé sur LOCK PUSH, la balance des blancs ne sera plus opératif et sera conservé paramètres fixes.
ATW Appuyez sur pour ouvrir le sous-menu et de définir les critères pour les travaux de la poursuite automatiques fonction
Auto Trace Blanche.
PUSH Système d'équilibre des blancs automatique entièrement.
USER1 Utilisateur personnalisée réglage 1
USER2 Utilisateur personnalisée réglage 2
BACKLIGHT Compensation contre-jour
OFF Default
BLC Compensation contre-jour normal (Backlight Compensation) où les zones les plus lumineuses sont réduites.
HLC Dans ce mode, les zones claires seront couverts par les zones noires (High Light Compensation)
PICT ADJUST Simple réglage des paramètres d'image
MIRROR ON/OFF, Retourner l'image horizontalement
BRIGHTNESS 0-255, Luminosité (Default: 0)
CONTRAST 0-255, Contrast (Default: 128)
SHARPNESS 0-255, Sharpness (Default: 128)
HUE 0-255, Teinte (Default: 108)
GAIN 0-255, Niveau du gain (Default: 128)
ATR Réglage des paramètres pour la “Adaptive Tone Reproduction” est une version du logiciel del “Wide Dinamic Range”
MOTION DET Définition des zones (1-4) et la sensibilité (0-127) de détection de mouvement
PRIVACY Définition des zones (1-4) pour être couverts par des rectangles colorés pour des raisons de confidentialité (masque
de confidentialité)
DAY / NIGHT Choisissez comment gérer Jour / Nuit
AUTO Mode automatique avec les paramètres configurables
COLOR Toujours en mode couleur
B/W Toujours en mode noir et blanc
NR Réduction automatique du niveau du bruit (Noise Reduction setting)
NR MODE L'activation et la sélection des paramètres pour la réduction automatique de gain
Y LEVEL Sélectionnez le seuil (0-15) filtrage de la luminance (par défaut 4)
C LEVEL Sélectionnez le seuil (0-15) de filtre de couleur (par défaut 4)
CAMERA ID Nom de la camera
CHR1/CHR2 Utilisateur par défaut définir les caractères et les caractères (maximum de 40)
←→ ↑↓Utilisez les flèches pour sélectionner le caractère à écrire en appuyant sur ENTRER
CLR Utilisez CLR pour effacer un caractère
POS Utilisez POS pour déplacer la position du titre
LANGUAGE Sélectionnez l'option langue des menus du 8 disponible
CAMERA RESET Réinitialiser tous les paramètres
