Franklin Electric VersaJet Series User manual

OWNER'S MANUAL
English
EN

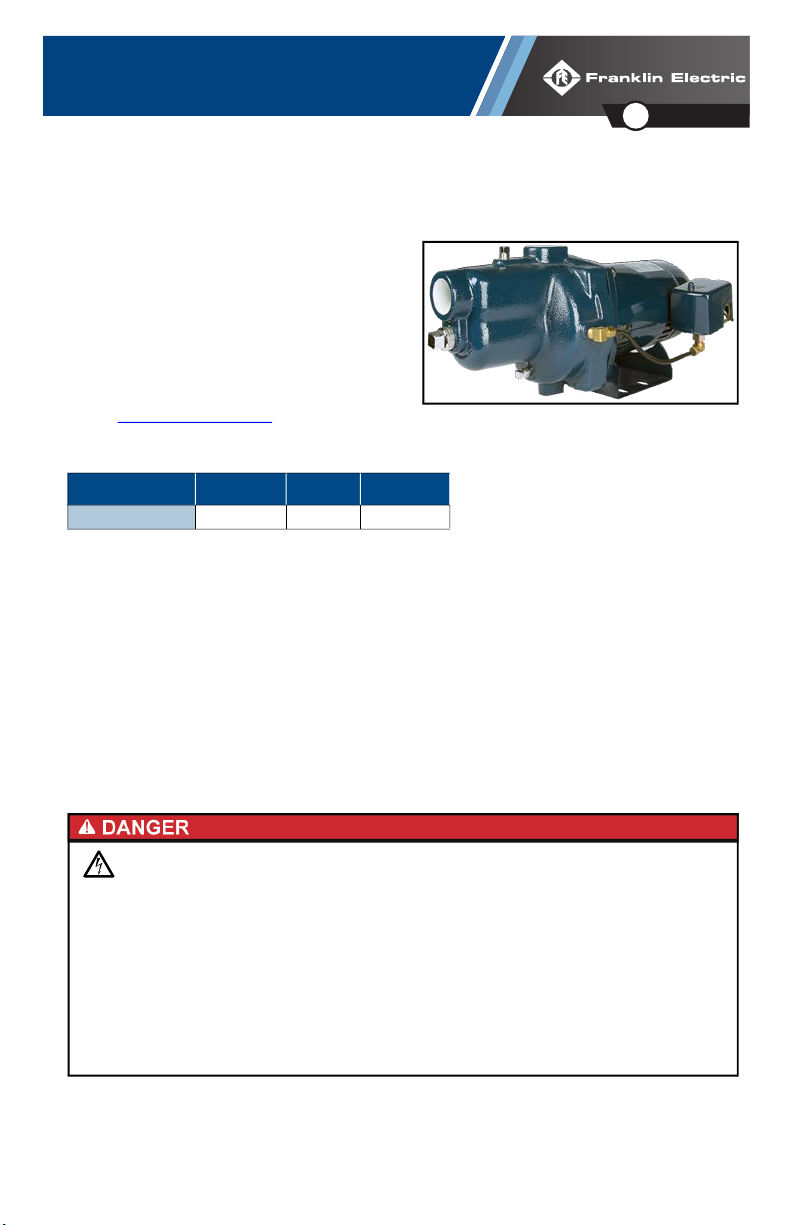

VersaJet Series Shallow Well Jet Pump
The VersaJet Series is designed for shallow well applications and is capable of raising water from a depth of
25 feet. All mechanical parts, motor, impeller, electrical controls, etc., are above ground within easy reach.
The VersaJet line is capable of a wide range of pres-
sures and flows, but this may require replacing the
standard factory installed jet nozzle with one of the
other provided nozzles.
This product is covered by a Limited Warranty for a
period of 24 months from the date of original purchase
by the consumer. For complete warranty information,
refer to www.FranklinWater.com.
Specifications
SAFETY INSTRUCTIONS
Before Getting Started
This equipment should be installed and serviced by technically qualified personnel who are familiar with
the correct selection and use of appropriate tools, equipment, and procedures. Failure to comply with
national and local electrical and plumbing codes and within Franklin Electric recommendations may result
in electrical shock or fire hazard, unsatisfactory performance, or equipment failure.
Know the product’s application, limitations, and potential hazards. Read and follow instructions carefully to
avoid injury and property damage. Do not disassemble or repair unit unless described in this manual.
Failure to follow installation or operation procedures and all applicable codes may result in the following
hazards:
Pump Type Discharge Suction HP Range
VersaJet Series 1.00” 1.25” All
Risk of death, personal injury, or property damage due to explosion,
fire, or electric shock.
• Do not use to pump flammable or explosive fluids such as gasoline, fuel oil, kerosene, etc.
• Do not use in explosive atmospheres or hazardous locations as classified by the NEC, ANSI/NFPA70.
• Do not handle a pump or pump motor with wet hands or when standing on a wet or damp surface,
or in water.
• When a pump is in its application, do not touch the motor, pipes, or water until the unit is unplugged
or electrically disconnected.
• If the power disconnect is out of sight, lock it in the open position and tag it to prevent unexpected
application of power.
• If the disconnect panel is not accessible, contact the electric company to stop service.

INSTALLATION
Pump Location
2
INSTALLATION
Pump Location
• Decide on an area for the pump installation that is suitable based on the enclosure rating of the
electric pump motor. All VersaJet pumps are UL778 approved and will be marked “ACCEPTABLE
FOR OUTDOOR or INDOOR USE.”
• Install the pump in a clean, dry, and ventilated location shielded from excessive heat, direct sun, and
precipitation.
• Provide adequate room for future servicing, protection from freezing temperatures, flooding, and
equipment drainage.
• Bolt unit down evenly on a good foundation, preferably concrete, to prevent unnecessary stresses
from pump movement.
• Install as close as possible to water source to minimize suction piping length.
• Seal the well from surface contamination as required by the local authorities with a sanitary well
seal or a pitless adapter.
Piping Instructions
• Properly support suction and discharge piping to avoid strain on the pump.
• Use an opposing pipe wrench on suction and discharge bosses when threading pipes.
• The use of pipe thread sealant is recommended.
• Do not over-tighten piping connections.
Risk of severe injury or death by electrical shock.
• To reduce risk of electrical shock, disconnect power before working on or around the system. More than one disconnect switch
may be required to de-energize the equipment before servicing.
• Wire pump system for correct voltage.
• Be certain that this pump is connected to a circuit equipped with a ground fault circuit interrupter (GFCI) device if required by
code.
• The pump includes a grounding connector. To reduce risk of electric shock, be certain that it is properly connected to ground.
• To avoid hazards when installing or servicing, install a double-pole disconnect near the pump installation.
• Check local electrical and building codes before installation. The installation must be in accordance with their regulations as well
as the most recent National Electrical Code (NEC) and the Occupational Safety and Health Act (OSHA).
• Do not use an extension cord.
• The pump should only be used with liquids compatible with pump component materials.
Risk of bodily injury, electric shock, or equipment damage.
• This equipment must not be used by children or persons with reduced physical, sensory or mental abilities, or lacking in experi-
ence and expertise, unless supervised or instructed. Children may not use the equipment, nor may they play with the unit or in
the immediate vicinity.
• Equipment can start automatically. Lockout-Tagout before servicing equipment.
• An inoperative or malfunctioning pump could lead to flooding, resulting in personal injury or property damage.
• Operation of this equipment requires detailed installation and operation instructions provided in this manual. Read entire manual
before starting installation and operation. End User should receive and retain manual for future use.
• Keep safety labels clean and in good condition.
• Keep work area clean, well-lit, and uncluttered.
• Wear safety glasses while installing or performing maintenance on the pump.

INSTALLATION
Piping Instructions
3

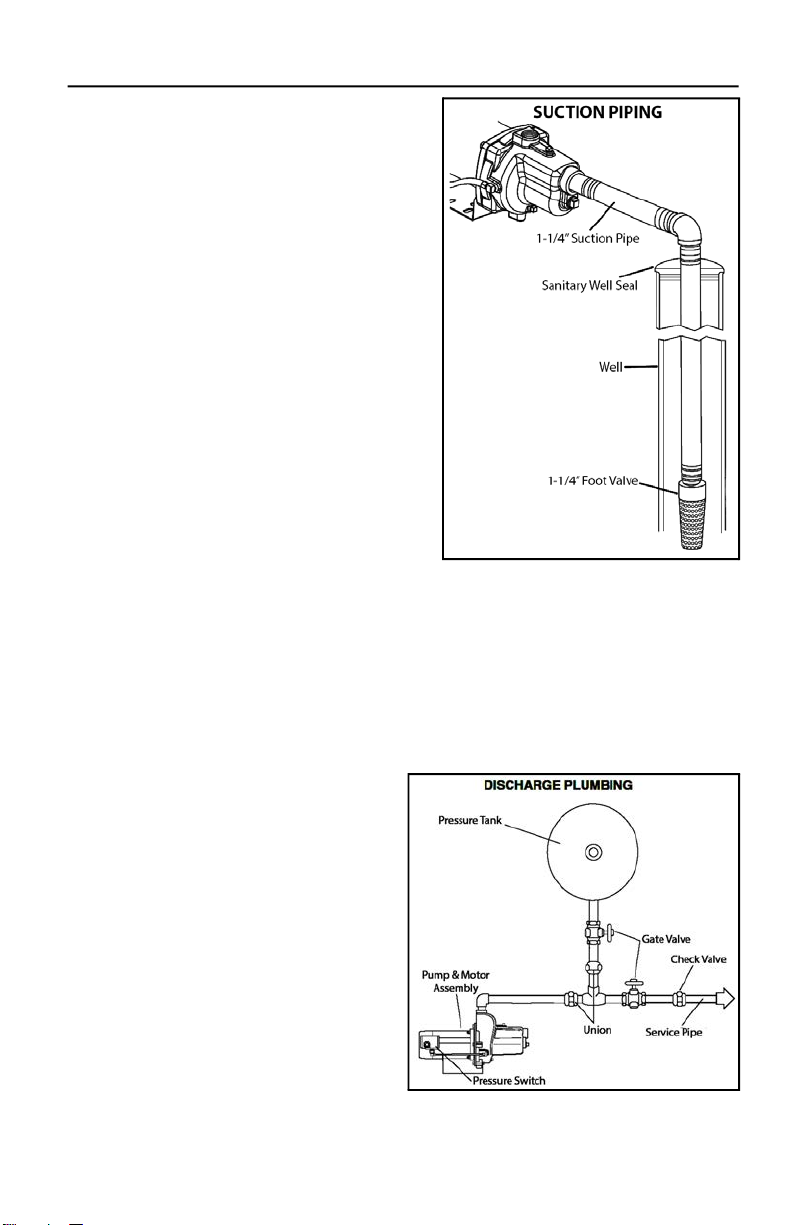

Suction Line
1. Install a new, clean pipe or hose, making sure pip-
ing rises vertically or continually from the water
source to the pump inlet connection with no high
spots.
• The total suction lift should not exceed 25 ft of
head.
• Piping should never be smaller than the pump
inlet size of 1-1/4” (FNPT). Increase by one size if
a large distance is between the pump and the
water source.
• Avoid attaching an elbow directly to the pump
suction.
• To avoid air pockets, slope horizontal pipes con-
tinuously upward from water source to pump by
at least 1 vertical inch for every 30” of Horizontal
run.
2. Install a foot valve to the end of the suction line to
ensure system remains filled during off periods.
3. If the distance from the well to the pump is more
than 40 feet, a check valve (installed close to the
pump) is recommended in addition to the foot
valve.
• A check valve is necessary for pumping from a drive point well where the suction line is driven
into the ground to extract the surrounding groundwater.
• A foot valve is more suitable for a cased/dug
well.
• Either can be used for pumping from a lake or stream, provided the end of the suction pipe is
also protected by a strainer.
4. Tighten all connections thoroughly to avoid air leaks, preventing complete prime.
Discharge Line
1. Install a tee with removable plug to facilitate
priming the pump and suction line.
2. Install a new, clean discharge pipe or hose
suitable for pumping pressures.
• The size should be the same as the dis-
charge thread opening, never smaller.
• Use lengths only as necessary to reach the
discharge point, increasing the pipe/hose
size only if long line lengths are required.
• Avoid using restrictive reducing fittings if
possible and using unnecessary bends in
lines.
3. Install the pump using both gate valves and
union connections to isolate the pump when
service is required.
4. Tighten all connections thoroughly.

INSTALLATION
Pressure Switches & Jet Nozzle
4
Pressure Switches & Jet Nozzle
This pump is shipped from the factory with a standard pressure and flow Jet Nozzle installed. The pres-
sure switch is preset to accommodate the expected pressure range associated with this nozzle. All pres-
sure switches are preset at the factory for proper performance and do not usually require adjustment.
If adjustment is necessary, the switch should be adjusted according to the switch manufacturer’s speci-
fications. Refer to “Jet Nozzle & Pressure Switch Adjustments” on page 6 when changing the nozzle.
Electrical Connections
1. Disconnect power at electrical panel before making any electrical connections.
2. Supply voltage must be +/- 10% of motor nameplate voltage. Low or high voltage can damage the
motor and will void the warranty.
3. It is recommended that a separate circuit be provided from the distribution panel to the pump unit.
4. Install a proper fused disconnect switch in the line, making sure the correct gauge of cable is used to
carry the load.
• Very long runs will require a larger cable size to minimize voltage drop.
• Note that a fuse or circuit breaker is for short-circuit protection only and does not serve as over-
load protection for the motor.
5. Remove the cover from the pressure switch.
6. Connect the incoming power wires to the LINE terminals and the green or bare wire to the ground
screw, then ground the entire unit.

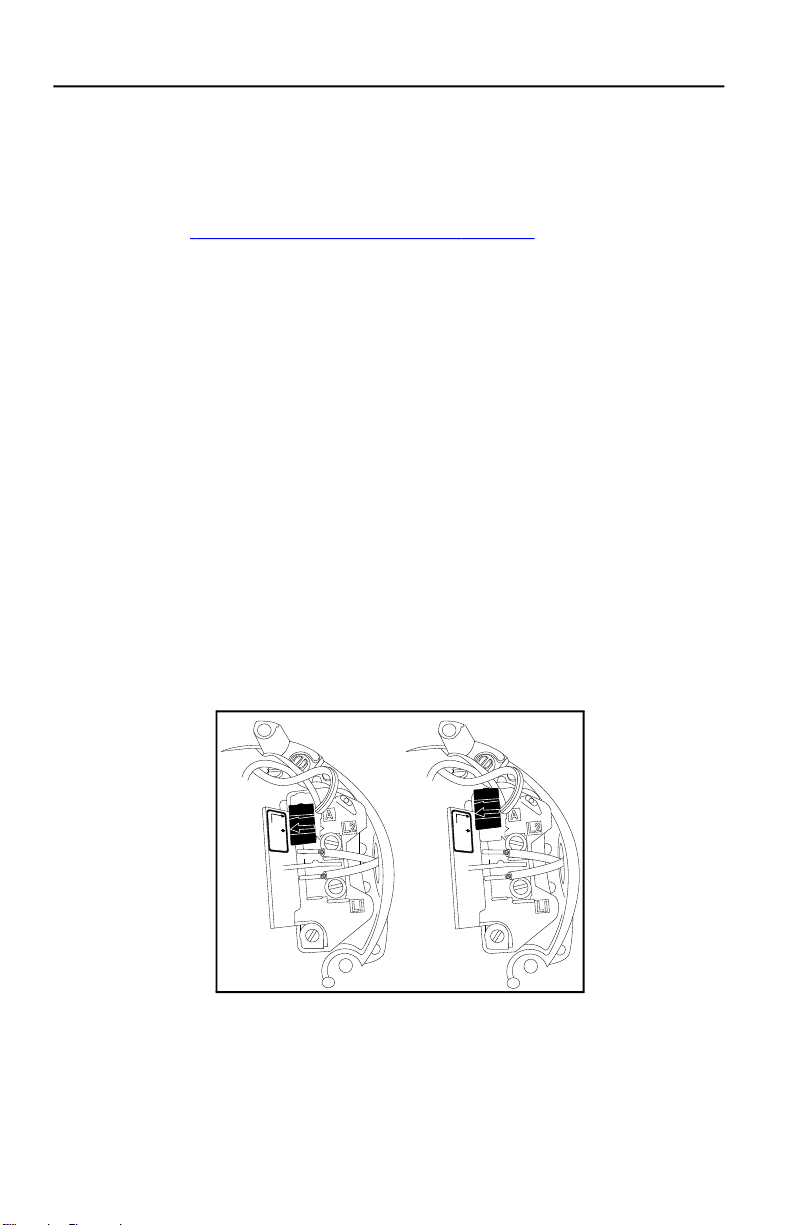

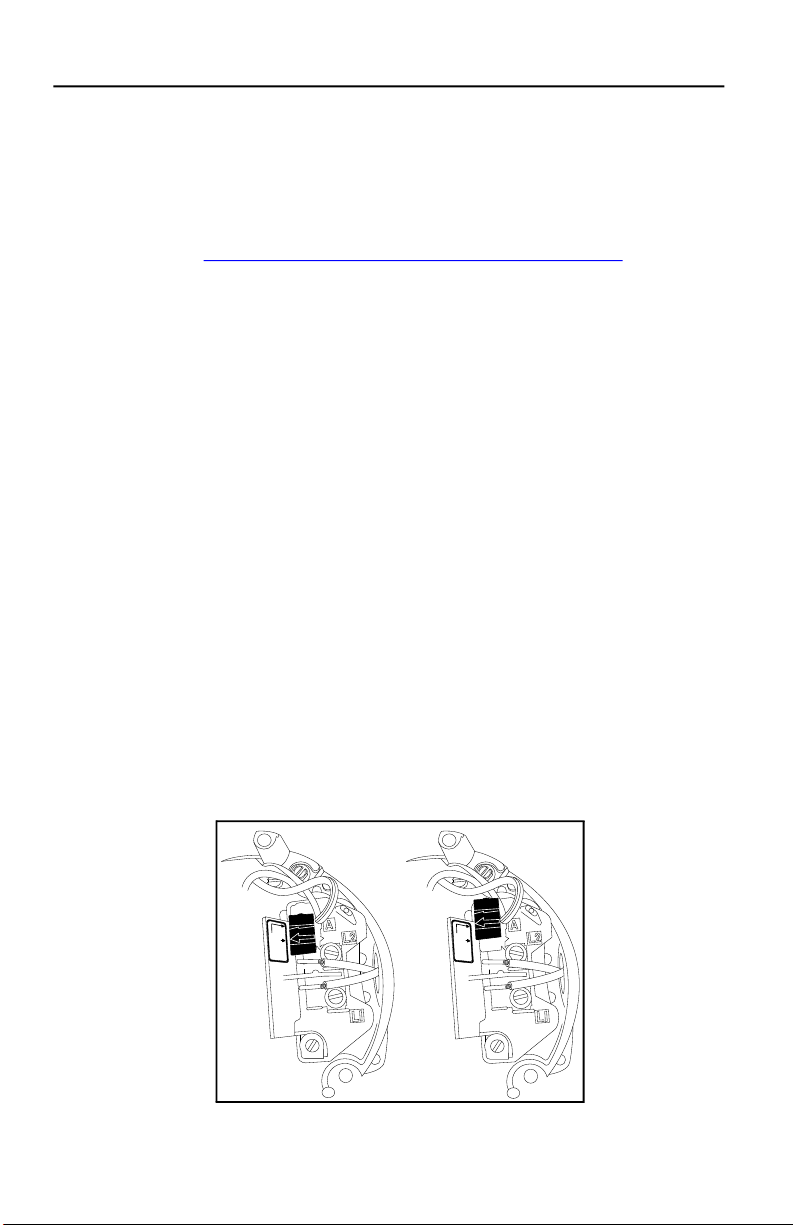

7. To change the motor voltage unplug the dual voltage connector on the motor and reconnect it in
the position required to match the available electrical system.
• The motor can be set for 115 volts or 230 volts. The factory preset is 230 volts.
• The voltage setting of the motor can be determined by looking at the alignment of the arrow on
the plug and the arrow on the motor terminal board (located under the motor’s end cover).
• Any questions as to which voltage setting is required for proper motor and pump operation in
your system should be directed to an electrical professional.
8. Make sure the insulated green or bare ground wire is securely connected to the green ground termi-
nal screw on the motor terminal board.
• This wire must be connected to the electrical system ground (provided by the power company)
or another adequate ground.
• Do not operate pump unless it is grounded.
230V
115V
230V
V511
115V 230V

MAINTENANCE
Operation Testing
5
Operation Testing
1. Prime the pump.
• Remove priming plug.
• Pour water into the priming port.
• Fill the pump casing and suction line with
water.
• Rotate motor shaft to let air in casing
escape.
• Refill at the priming port and replace prim-
ing plug.
2. If installing a 3-Phase motor, check pump rota-
tion by turning on power for a second.
• Shaft rotation is shown on the pump case.
• If direction is wrong, interchange any two of
three wires either at the motor or starter.
3. Vent all air from the suction line prior to starting
the pump. Close all system outlets, then slightly
crack one system outlet to allow for excess air to
bleed from the plumbing system.
4. Start the pump.
• If the pump does not deliver water within seconds, stop the motor and prime pump again.
• Several starting attempts may be necessary to expel all air from the pump and suction lines.
IMPORTANT: Never run pump dry. Dry operation may damage the water-lubricated seal inside
the pump.
5. Once the pump is operating, open system outlets slowly and let pump operate until water runs
clear.
• If after a reasonable time your water continues to run sandy or dirty, check with your contractor
for further instructions.
IMPORTANT: A motor operating under normal conditions maintains its rated performance,
assuming a clean, dry motor with proper ventilation.
MAINTENANCE
Check the pump periodically for loose or rubbing parts. Service immediately if any unusual noise, leaks,
or vibrations develop. Drain the pump should it be subjected to freezing temperatures. The pump
requires water for lubrication and must never be run dry.

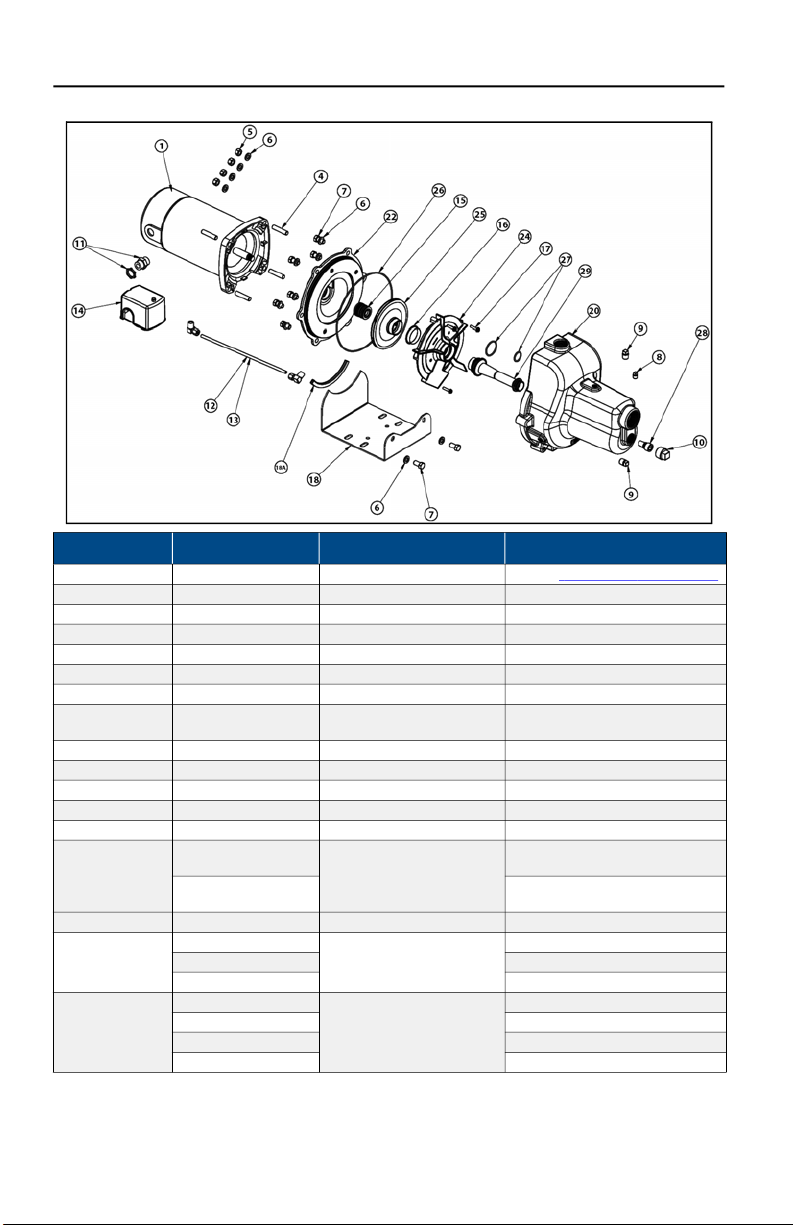

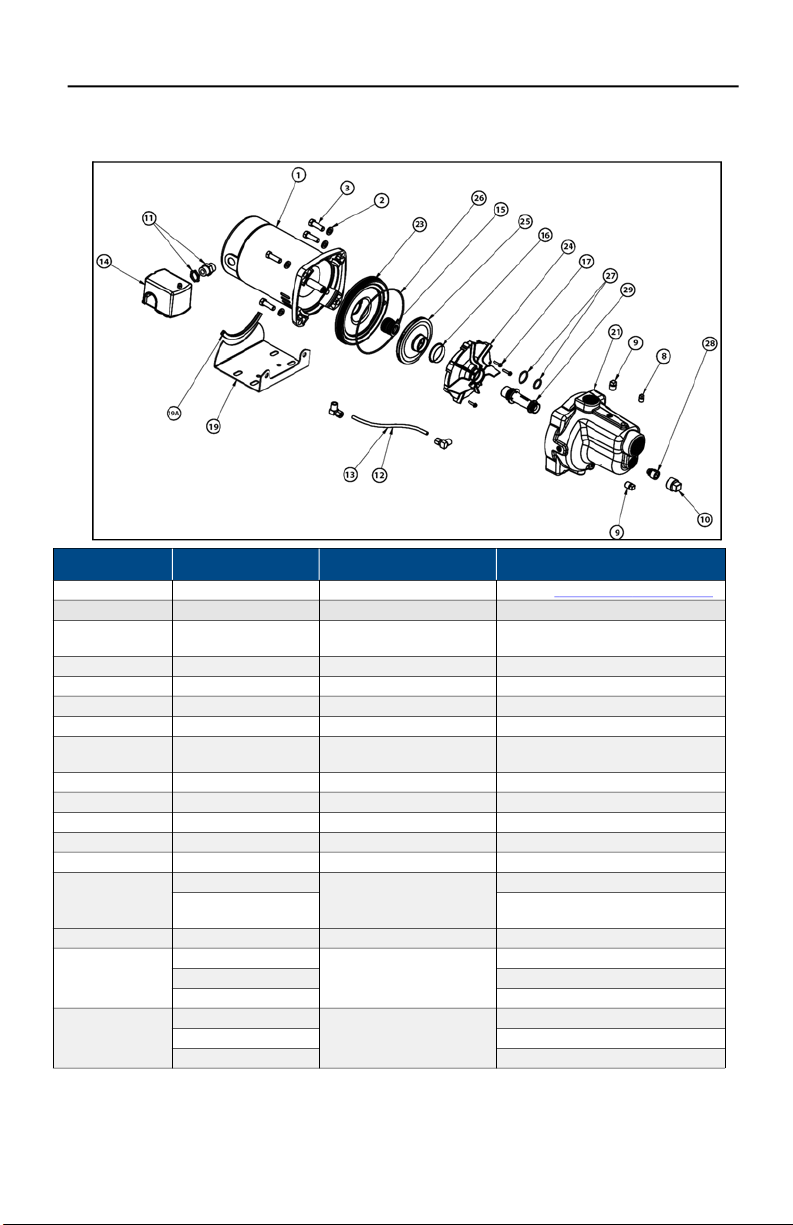

Refer to “Replacement Parts” on page 8 for names and relative location of all components to assist you
while following these instructions.
Draining the Pump
.
• Remove the drain plug from the pump case.
• It will not necessarily drain all other parts of the piping system.
• If there are any concerns with the proper procedure or necessity
of draining the suction plumbing, contact your contractor.

MAINTENANCE
Jet Nozzle & Pressure Switch Adjustments
6
Jet Nozzle & Pressure Switch Adjustments
Each 60 Hertz VersaJet pump is supplied with three easily replaced jet nozzles. Consult the included
VersaJet Nozzle Installation sheet for further instructions on nozzle switching. Depending on the motor
size on the pump, the supplied nozzles will be marked with A, B, C, or D. Each nozzle, once installed, will
change the performance of the pump according to the data provided. Use the tables below to deter-
mine the correct nozzle.
IMPORTANT: Pressure switch modifications are necessary if the optional Jet Nozzles are installed so
that pump will not run continuously. Continuous operation at shut-off pressure will damage the system.
VersaJet Nozzle Performance Type
VersaJet Professional Nozzle Performance Type

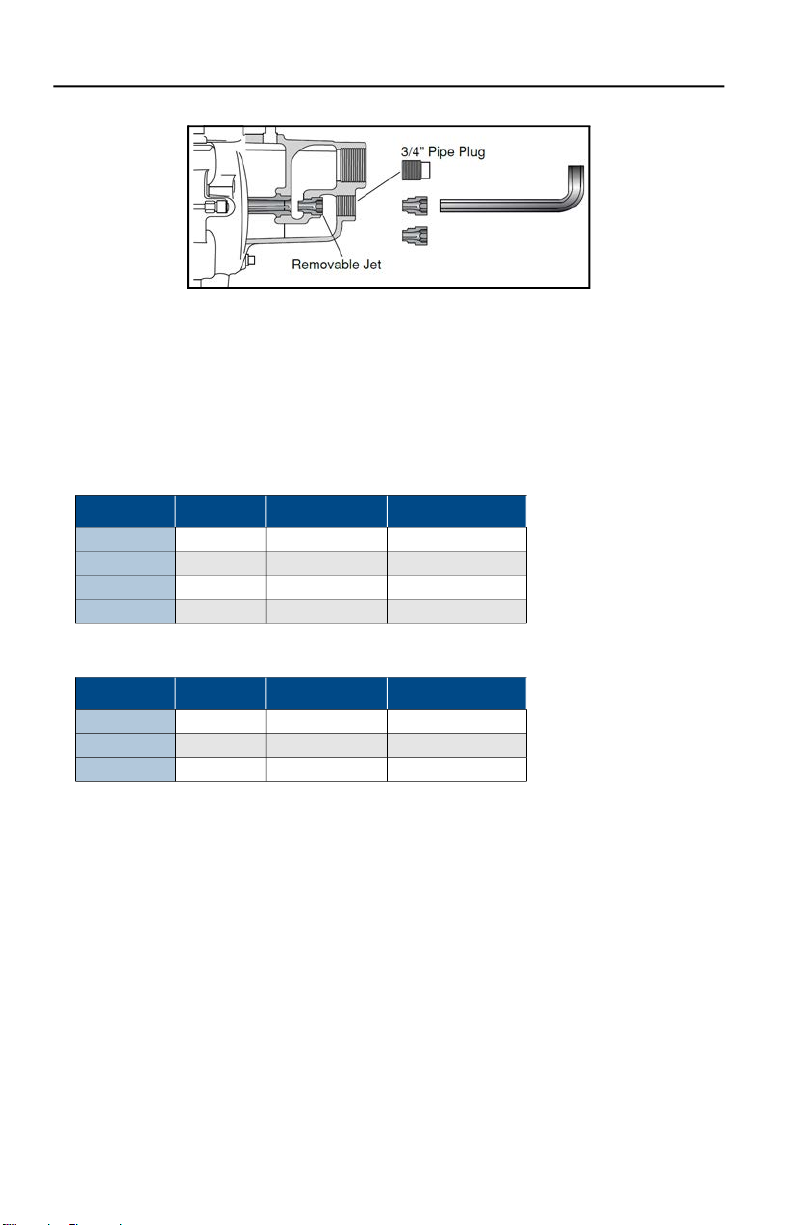

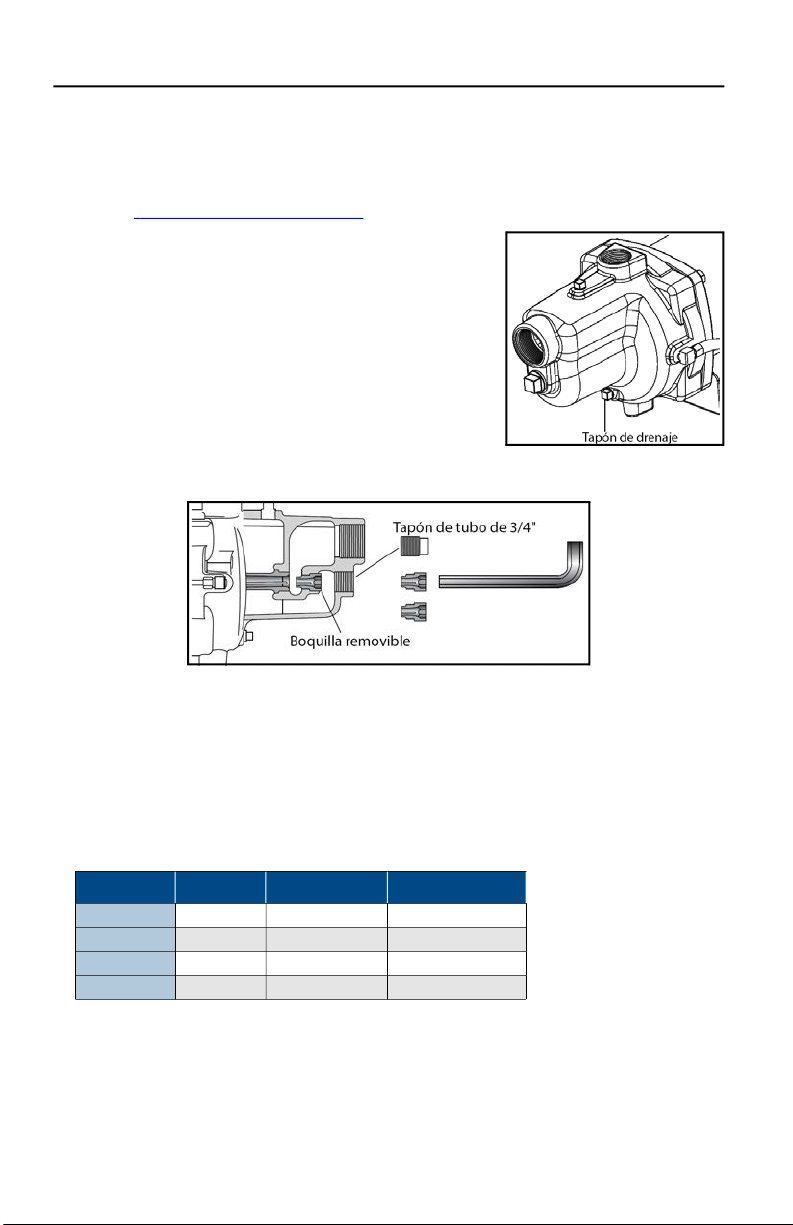

Changing the Jet Nozzle
1. Remove 3/4” NPT pipe plug.
2. Remove factory installed jet nozzle with the 7/16” Allen wrench provided.
3. Install the desired alternate jet nozzle to change the pump’s performance.
4. Tighten the new jet nozzle to 40 in-lbs.
5. Apply a thread sealant and replace the 3/4” NPT pipe plug.
Motor HP Standard High Pressure High Flow
1/2 B C A
3/4 C D A
1 B C A
1-1/2 B C A
Motor HP Standard High Pressure High Flow
1/2 C D A
3/4 B C A
1 B C A

MAINTENANCE
Disassembly
7

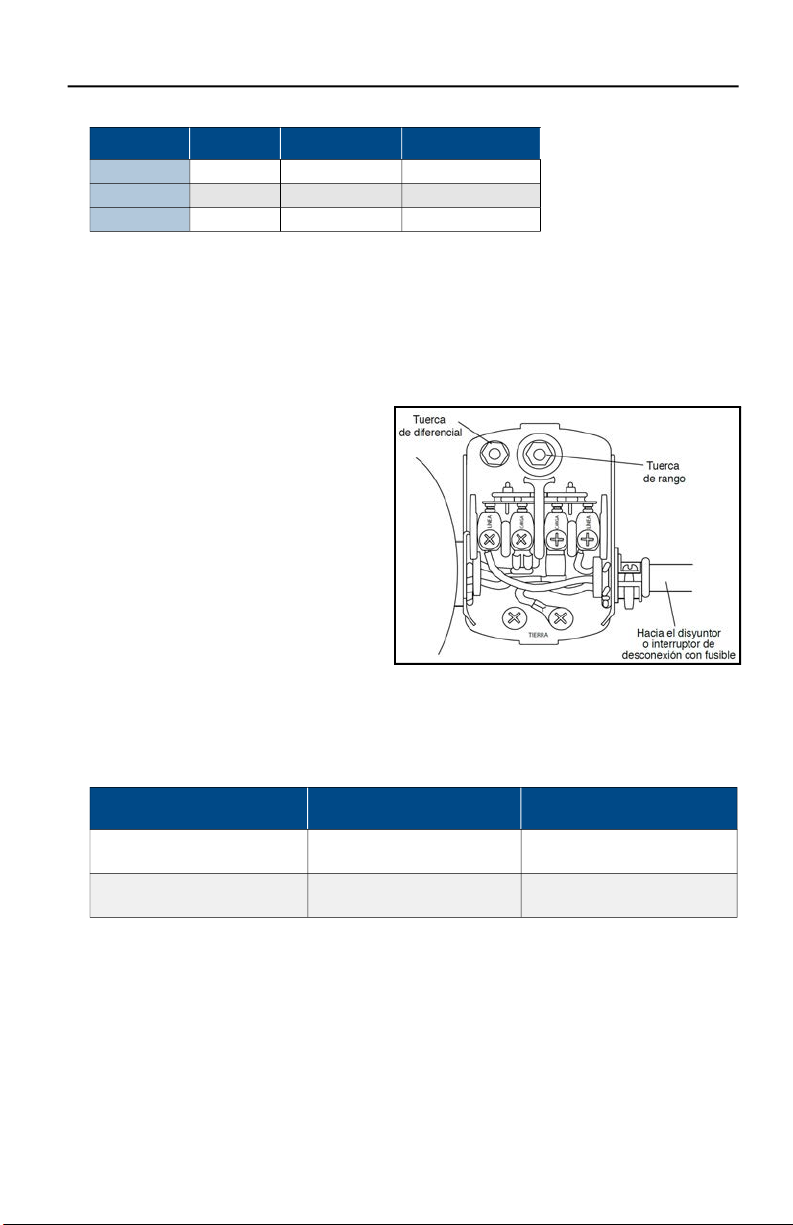

Pressure Switch Adjustments
.
1. Turn differential nut clockwise to increase
the pressure difference between CUT-IN
(pump on) and CUT-OUT (pump off) by
raising the CUT-OUT pressure.
2. Turn range nut clockwise to simultaneously
increase both the CUT-IN and CUT-OUT
pressure equally.
NOTE: An optional pressure gage is required
when adjusting the pressure switch to deter-
mine when the desired pressure settings are
achieved. A pressure port has been provided in
the top of the pump near the discharge for this purpose.
Adjustment Example
Disassembly
If you need to service the impeller, motor, or seal, first remove the power from the pump. Then discon-
nect pressure line from the pressure switch. You do not need to disconnect the pipes if the plumbing
was installed properly.
1. For 1/2 HP and 3/4 HP pumps, remove the bolts holding the motor bracket to its foundation and the
bolts holding the motor to the pump case. Then take off the motor and the bracket assembly.
• This will expose the diffuser and impeller.
2. For 1 HP and 1-1/2 HP pumps, remove the bolts holding the seal plate to the pump case.
• This will allow removal of the motor and seal plate as an assembly and will expose the diffuser
and impeller.
3. Unscrew the diffuser from the seal plate to reach the impeller.
• The impeller and wear ring must be removed to reach the shaft seal.
4. Clean the seals and the sealing surfaces in the pump case.
• Lightly lubricate the rubber part of the seals with silicone grease to aid in the assembly.
• DO NOT lubricate the carbon or ceramic faces on the shaft seal.
5. Reassemble in reverse order.
6. Refer to “Operation Testing” on page 5 to prime the pump before starting.
Starting CUT-IN/CUT-OUT (psi) Nut Adjustment Final CUT-IN/CUT-OUT (psi)
30 / 50 Clockwise turn of
Differential Nut 30 / 60
30 / 50 Clockwise turn of
Range Nut 40 / 60

MAINTENANCE
Replacement Parts
8
Replacement Parts
FVJ05CI, FVJ05CI-P, FVJ07CI, & FVJ05CIX Models
Item Models Description Order Number
1 All VersaJet Models Motor See “Motor Table” on page 10
2, 3, 4, 8, 9, 10 All four models above External Fastener Kit 305405916
11 All VersaJet Models Box Connector with Locknut 305373914
12 All VersaJet Models Copper hose and hardware 305373913
13 All VersaJet Models Plastic hose and hardware 305373912
14 All VersaJet Models Pressure Switch PRSW3050
15 All VersaJet Models Shaft Seal 305421907
16 All VersaJet Models Impeller Eye Seal/ Wear Ring 305373906
17 All VersaJet Models Screw Kit - VJ Diffuser 305405928
19, 19A All four models above Base 305373901
21, 8, 9, 10 All four models above Case 305405926
23 All four models above Seal Plate 305405924
24, 17 All four models above Diffuser Kit 305405922
25, 16
FVJ05CI, FVJ05CIX
Impeller Kit
305405918
FVJ05CI-P, FVJ07CI,
FVJ05CIX 305405919
26, 27 All four models above O-Ring Kit 305405914
27, 28, 29
FVJ05CI
Nozzle & Venture Kit
305405908
FVJ05CI-P, FVJ07CI 305405909
FVJ05CIX 305405912
15, 16, 17, 24, 25, 26,
27, 28, 29
FVJ05CI
Overhaul Kit
305405901
FVJ05CI-P, FVJ07CI 305405902
FVJ05CIX 305405905

MAINTENANCE
Replacement Parts
9
FVJ07CI-P, FVJ10CI, FVJ1CI0-P, FVJ15CI, FVJ07CIX, & FVJ10CIX Models
Item Models Description Order Number
1 All VersaJet Models Motor See “Motor Table” on page 10
4, 5, 6, 7, 8, 9, 10 All six models above External Fastener Kit 305405917
11 All VersaJet Models Box Connector with Locknut 305373914
12 All VersaJet Models Copper hose and hardware 305373913
13 All VersaJet Models Plastic hose and hardware 305373912
14 All VersaJet Models Pressure Switch PRSW3050
15 All VersaJet Models Shaft Seal 305421907
16 All VersaJet Models Impeller Eye Seal/ Wear Ring 305373906
17 All VersaJet Models Screw Kit - VJ Diffuser 305405928
18, 18A All six models above Base 305373902
20, 8, 9, 10 All six models above Case 305405927
22, 4 All six models above Seal Plate 305405925
24, 17 All six models above Diffuser Kit 305405923
25, 16
FVJ07CI-P, FVJ10CI,
FVJ07CIX Impeller Kit
305405920
FVJ10CI-P, FVJ15CI,
FVJ10CIX 305405921
26, 27 All six models above O-Ring Kit 305405915
27, 28, 29
FVJ07CI-P, FVJ10CI
Nozzle & Venture Kit
305405910
FVJ10CI-P, FVJ15CI 305405911
FVJ07CIX,FVJ10CIX 305405913
15, 16, 17, 24, 25, 26,
27, 28, 29
FVJ07CI-P, FVJ10CI
Overhaul Kit
305405903
FVJ10CI-P, FVJ15CI 305405904
FVJ07CIX 305405906
FVJ10CIX 305405907

MAINTENANCE
Troubleshooting
For technical assistance, parts, or repair, please contact:
Form 106537101 Rev. 005 07/20 Copyright © 2020, Franklin Electric, Co., Inc. All rights reserved.
800.348.2420 | franklinwater.com
Motor Table
Troubleshooting
Models 1-Phase Order Number 3-Phase Order Number
FVJ05CI 305374901 -
FVJ05CI-P 305374903 305374954
FVJ07CI 305374901 -
FVJ07CI-P 305374906 305374955
FVJIOCI 305374904 -
FVJIOCI-P 305374907 305374956
FVJl5CI 305374905 -
FVJ05CIX 305374951 -
FVJ07CIX 305374951 -
FVJ10CIX 305374953 -
Problem Probable Causes Corrective Action
Pump does not deliver
water or pressure The pump is not full of water. Stop the pump, fill it with water, check all pipe connections to make sure there are no air leaks and try again.
Low Pressure
The motor is not up to speed. Check for proper voltage and tight wiring connections.
The impeller or injector nozzle
is partially plugged. Check impeller and nozzle for rocks or debris. Refer to disassembly instruc- tion for getting to impeller.
Air is leaking into the suction
line. Check suction line connections.
Low Capacity
Your water level is deeper than
25 feet. Pump can’t pump below 25 feet. Call your Franklin Electric dealer.
You are using too long a pipe
from the water to the pump. Use a larger diameter pipe.
You have a plugged impeller or
injector nozzle. Check impeller and nozzle. Refer to “Disassembly” on page 7
The pipe from the pump to the
water is partially plugged. Check pipe.
Motor overheats
Improper voltage or wiring
connections. Check to see if your voltage is the same as indicated on the motor name on data plate. Be sure all wiring connections are tight.
Improper ventilation for the
motor. Check to see if motor is clean and properly vented.
Loss of pressure when
no water is used.
Leaks in piping or valves. Check connections.
Gas in water. Call your Franklin Electric dealer.
Water level drops below the
end of the pipe. Pump is out-producing the well. Close down control valve gradually until pump starts operating properly.
Motor will not start
Open switches, blown fuses or
loose connections. Check switches, fuses and connection.
Improper connections to
motor. Make sure connections are tight.
Air logging (excessive
air in pipe)
Air leads in pipe. Check connections.
Gas in water. Call your Franklin Electric dealer.
Water drops below the end of
the pipe. Pump is out-producing well. Tighten down control valve gradually until pump starts operating properly.
Gravelly noises inside
pump (cavitation)
Water level is below 25 feet. Call your Franklin Electric dealer.
Suction pipe is too small or
length of pipe is too long. Use a larger diameter pipe.
End of suction pipe is in mud or
sand. Raise end of suction pipe or clean out well.

MANUAL DEL PROPIETARIO
Español
ES

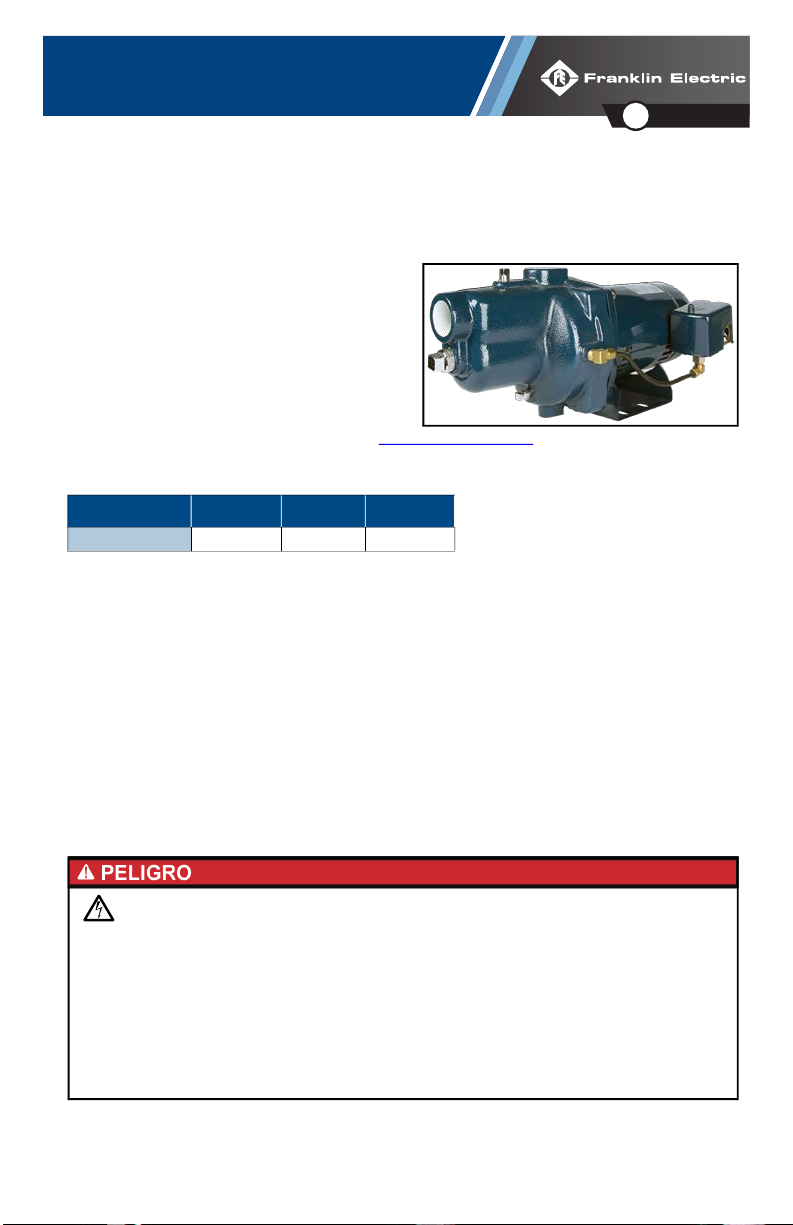

Serie VersaJet Bomba Jet Para Pozo Poco Profundo
La serie VersaJet está diseñada para aplicaciones de pozos poco profundos, y es capaz de elevar agua de
una profundidad máxima de 25 pies. Todas las partes mecánicas, el motor, el rotor, los controles eléctricos,
etc., se encuentran por encima del suelo y son de fácil acceso.
La línea VersaJet es capaz de un amplio rango de pre-
siones y flujos, pero es posible que se requiera el cam-
bio de la boquilla estándar instalada en fábrica por una
de las otras boquillas incluidas.
Este producto está cubierto por una garantía limitada
por un período de 24 meses desde la fecha original de
compra por parte del consumidor. Para obtener
información completa sobre la garantía, consulte www.FranklinWater.com.
Especificaciones
INSTRUCCIONES SOBRE SEGURIDAD
Antes de empezar
La instalación y el mantenimiento de este equipo deben estar a cargo de personal con capacitación técnica
que esté familiarizado con la correcta elección y uso de las herramientas, equipos y procedimientos ade-
cuados. El hecho de no cumplir con los códigos eléctricos y de plomería nacionales y locales y con las reco-
mendaciones de Little Giant puede provocar peligros de descarga eléctrica o incendio, desempeños
insatisfactorios o fallas del equipo.
Lea y siga las instrucciones cuidadosamente para evitar lesiones y daños a los bienes. No desarme ni
repare la unidad salvo que esté descrito en este manual.
El hecho de no seguir los procedimientos de instalación o funcionamiento y todos los códigos aplicables
puede ocasionar los siguientes peligros:
Tipo de bomba Descarga Succión Rango HP
Serie VersaJet 1.00 pie 1.25 pies Todas
Riesgo de muerte, lesiones personales o daños materiales por
explosión, incendio o descarga eléctrica.
• No usar para bombear líquidos inflamables o explosivos como gasolina, fueloil, kerosene, etc.
• No usar en atmósferas explosivas ni lugares peligrosos según la clasificación de la NEC, ANSI/NFPA70.
• No manipule la bomba ni el motor de la bomba con las manos mojadas o parado sobre una superficie mojada o
húmeda o en agua.
• Cuando haya una bomba en su aplicación, no toque el motor, las tuberías ni el agua sino hasta haber desenchu-
fado o eléctricamente desconectado la unidad.
• Si no se tuviera acceso al panel de desconexión, comuníquese con la compañía eléctrica para interrumpir el ser-
vicio.

INSTALACIÓN
Ubicación de la bomba
12
INSTALACIÓN
Ubicación de la bomba
• Elija un área para instalar la bomba que sea adecuada con base en la capacidad de la caja del motor
eléctrico de la bomba. Todas las bombas VersaJet son aprobadas por la UL778 y se marcarán como
“ACEPTABLE PARA USO EXTERNO O INTERNO”.
• Instale la bomba en un lugar limpio, seco y ventilado, lejos del calor excesivo, el sol y el mal tiempo.
• Proporcione espacio adecuado para el mantenimiento futuro, protección contra temperaturas de
congelación e inundaciones y drenaje de equipos.
• Atornille bien la unidad de manera uniforme sobre una buena base, preferentemente de concreto,
para evitar tensiones innecesarias a causa del movimiento de la bomba.
• Instalar la bomba lo más cerca posible de la fuente de agua para minimizar la longitud de las tube-
rías de succión.
• Sellar el pozo para evitar contaminaciones conforme exigido por las autoridades locales con un
sellado sanitario de pozo o un adaptador sin cambio.
Instrucciones para tuberías
• Se deben sujetar correctamente las tuberías de succión y descarga para evitar tensión a la bomba.
• Se debe colocar una llave para tubería en las conexiones de succión y descarga cuando se instalen
tuberías de este tipo.
• Se recomienda el uso de sellador para roscas de tuberías.
• No ajuste demasiado las conexiones de la tubería.
Riesgo de lesiones graves o muerte por descarga eléctrica.
• Para reducir el riesgo de descarga eléctrica, desconecte la energía antes de trabajar en el sistema o cerca de él. Es posible que sea
necesario más de un interruptor de desconexión para cortar la energía del equipo antes de realizarle un mantenimiento.
• Cablee el sistema de bombeo para los voltajes correctos.
• Asegúrese de que esta bomba esté conectada a un circuito equipado con un dispositivo interruptor de circuito por falla de cone-
xión a tierra (GFIC) si es requerido por el código.
• La bomba incluye un conductor a tierra. Para reducir el riesgo de una descarga eléctrica, asegúrese de que esté correctamente
conectada a tierra.
• Para evitar peligros durante la instalación o el mantenimiento, instale un interruptor de desconexión de doble polo cerca de la
instalación de la bomba.
• Compruebe los códigos eléctricos y de construcción locales antes de la instalación. La instalación debe estar de acuerdo con sus
regulaciones, así como el National Electrical Code (NEC) más reciente y la ley de Seguridad y Salud Ocupacionales (OSHA).
• No use un prolongador.
• La bomba solo se debe utilizar con líquidos compatibles con los materiales que componen la bomba.
Riesgo de lesiones corporales, descargas eléctricas o daños al
equipo.
• Este equipo no deben usarlo niños ni personas con capacidades físicas, sensoriales o mentales reducidas, ni aquellos que carez-
can de experiencia y capacitación, salvo que estén bajo supervisión o instrucción. Los niños no podrán usar el equipo ni jugar con
la unidad o en las cercanías inmediatas.
• El equipo puede encenderse en forma automática. Realice los procedimientos de bloqueo/etiquetado antes de efectuar el man-
tenimiento del equipo.
• Una bomba que no funciona o funciona mal podría provocar una inundación y provocar lesiones personales o daños materiales.
• La operación de este equipo exige instrucciones detalladas para su instalación y operación que se encuentran en este manual
para su uso con este producto. Lea la totalidad del manual antes de comenzar la instalación y la operación.El usuario final debe
recibir y conservar el manual para usos futuros.
• Mantenga las etiquetas de seguridad limpias y en buenas condiciones.
• Mantenga el área de trabajo limpia, bien iluminada y ordenada.
• Use gafas de seguridad mientras realiza la instalación o el mantenimiento de la bomba.

INSTALACIÓN
Instrucciones para tuberías
13
Linea de succión
1. Instale una tubería o una manguera nuevas y limpias, y
asegúrese de que la tubería se eleve de forma vertical o
continua desde la fuente de agua hasta la conexión de
entrada de la bomba sin puntos altos.
• La altura de succión total no debe exceder los 25
pies (7.62 m).
• El diámetro de la tubería nunca debe ser menor que
el de la abertura de succión de 1-1/4 pulgadas
(FNPT). Aumente el tamaño una vez si existe una
gran distancia entre la bomba y la fuente de agua.
• Evite conectar un codo directamente a la succión de
la bomba.
• Para evitar las burbujas, incline los tubos horizonta-
les de manera continua hacia arriba desde la fuente
de agua hasta la bomba un mínimo de 1 pulgada
vertical cada 30" de longitud horizontal.
2. Instale una válvula de pie al final de la línea de succión
para mantener el cebado.
3. Si la distancia del pozo a la bomba es superior a 40 pies,
se recomienda colocar una válvula de verificación (cerca
de la bomba) además de la válvula de pedestal.
• Es necesaria una válvula de verificación para bombear en un pozo con punto de perforación en el
que se coloca la línea de succión en la tierra para extraer el agua subterránea de los alrededores.
• Una válvula de pedestal es más adecuada en pozos con caja o cavados.
• Cualquiera de los dos puede usarse para bombear desde un lago o arroyo, siempre que el
extremo de la línea de succión también esté protegido por un filtro.
4. Ajuste bien todas las conexiones para evitar fugas de aire y el cebado completo.
Línea de descarga
1. Instale un conector en T con tapón removible
para facilitar el cebado de la bomba y la línea
de succión.
2. Instale una tubería o una manguera de des-
carga nuevas y limpias adecuadas para pre-
siones de bombeo.
• El tamaño debe ser el mismo que el de la
abertura roscada de descarga, nunca más
pequeño.
• Use longitudes únicamente según sea
necesario para alcanzar el punto de des-
carga y aumentar el tamaño de la tubería
o la manguera solo si se requieren largas
longitudes de línea.
• Si es posible, evite usar accesorios reductores restrictivos y curvas innecesarias en las líneas.
3. Instale la bomba usando válvulas de compuerta y conexiones de unión para permitir un fácil acceso
para la manutención.
4. Ajuste bien todas las conexiones.

INSTALACIÓN
Interruptores de presión y boquillas de flujos
14
Interruptores de presión y boquillas de flujos
Esta bomba se envía de fábrica con una boquilla de flujo y presión estándar. El interruptor de presión
está preparado para adecuarse al rango de presión esperado relacionado con esta boquilla. Todos los
interruptores de presión vienen preparados de fábrica para un desempeño correcto y generalmente no
requieren de ajustes.
Si resultara necesario hacer ajustes, el interruptor deberá ajustarse según las especificaciones de su
fabricante. Consulte “Cambio de la boquilla y del interruptor de presión” en la página 16 cuando cambie
la boquilla.
Conexiones eléctricas
1. Desconecte la energía en el tablero eléctrico antes de hacer conexiones eléctricas.
2. El voltaje debe ser +/- 10% del voltaje nominal del motor. Un voltaje muy bajo o alto puede perjudi-
car el motor e invalidar la garantía.
3. Se recomienda que se proporcione un circuito separado desde el panel de distribución a la unidad
de bomba.
4. Instale un interruptor de desconexión con fusible adecuado en la línea, y asegúrese de utilizar el
calibre correcto del cable para transportar la carga.
• Los tramos muy largos requerirán un cable de mayor tamaño para minimizar la caída de tensión.
• Tenga en cuenta que un fusible o un disyuntor solo protegen contra cortocircuitos y no sirven
como protección contra sobrecarga para el motor.
5. Saque la cubierta del interruptor de presión.
6. Conecte los cables de entrada de fuerza a los terminales de LÍNEA y el cable verde o sin revesti-
miento al tornillo de tierra, luego conecte a tierra toda la unidad.
7. Para cambiar el voltaje del motor desconecte el conector bivolt del motor y reconéctelo en la posi-
ción necesaria para el sistema eléctrico disponible.
• El motor puede configurarse para 115 voltios o 230 voltios. La fábrica lo predetermina a 230 vol-
tios.
• El voltaje del motor se puede determinar observando el alineamiento de la flecha del enchufe y
la flecha del cuadro del terminal del motor (ubicado abajo de la tapa de la extremidad del
motor).
• Todas las preguntas relativas a la determinación del voltaje necesario para la operación correcta
del motor y de la bomba en su sistema se deben hacer a un electricista profesional.
230V
115V
230V
V511
115V 230V

INSTALACIÓN
Prueba de operación
15
8. Verifique que el cable principal verde esté firmemente conectado al tornillo del terminal de cone-
xión a tierra color verde que se encuentra en la tarjeta de terminales del motor.
• Este cable debe estar conectado a la tierra del sistema eléctrico (provisto por la empresa de
energía) o a otra conexión a tierra adecuada.
• No opere la bomba a menos que esté conectada a tierra.
Prueba de operación
1. Cebe la bomba.
• Quite el tapón de cebado.
• Vierta agua en el puerto de cebado.
• Llene la carcasa de la bomba y la tubería de
succión con agua.
• Gire el eje del motor para permitir que el aire
escape al interior de la carcasa.
• Llene hasta el puerto de cebado y reemplace
el tapón de cebado.
2. Si instala un motor trifásico, verifique la rota-
ción de la bomba encendiendo la alimentación
por un segundo.
• La rotación del eje se muestra en la caja de la
bomba.
• Si la dirección es incorrecta, intercambie dos
de los tres cables, ya sea en el motor o en el
arrancador.
3. Purgue todo el aire de la línea de succión antes
de arrancar la bomba. Cierre todas las salidas
del sistema, luego afloja levemente una salida
del sistema para permitir que salga el exceso de
aire del sistema de tubería.
4. Arranca la bomba.
• Si la bomba no suministra agua al cabo de segundos, detenga el motor y cebe la bomba nueva-
mente.
• Es posible que se deban realizar varios intentos de arranque para expulsar todo el aire de la
bomba y las líneas de succión.
IMPORTANTE: Nunca haga funcionar la bomba sin agua. El impulsor y el sello mecánico del eje se
pueden dañar si trabajan en seco.
5. Una vez que la bomba esté funcionando, abra lentamente las salidas del sistema y deje que la
bomba funcione hasta que el agua salga limpia.
• Si después de un tiempo razonable el agua sigue saliendo con arena o sucia, consulte con su
contratista para obtener más instrucciones.
IMPORTANTE: Un motor que funciona en condiciones normales mantiene su desempeño nomi-
nal, considerando que sea un motor limpio, seco y con ventilación adecuada.

MANTENIMIENTO
Drenaje de la bomba
16
MANTENIMIENTO
Revise la bomba periódicamente en busca de piezas sueltas o rozantes. Realice el mantenimiento de
inmediato si se producen ruidos inusuales, fugas o vibraciones. Drene la bomba si se somete a tempe-
raturas de congelación. La bomba requiere agua para su lubricación y nunca debe funcionar en seco.
Consulte “Piezas de repuesto” en la página 19 los nombres y la ubicación relativa de todos los compo-
nentes para ayudarlo mientras sigue estas instrucciones.
Drenaje de la bomba
.
• Saque el tapón de drenaje de la caja de la bomba.
• No necesariamente drenará las demás partes de la tubería.
• Si existe alguna preocupación sobre el procedimiento adecuado
o necesidad de drenar la tubería de succión, entre en contacto
con su contratista.
Cambio de la boquilla y del interruptor de presión
Cada bomba VersaJet viene equipada con tres boquillas fáciles de cambiar. Consulte la hoja de instala-
ción de boquilla de VersaJet incluida para obtener más información sobre el cambio de boquillas.
Según el tamaño del motor de la bomba, la boquillas vendrán marcadas con A, B, C o D. Cada boquilla,
una vez instalada, modificará el desempeño de la bomba según los datos provistos. Use las tablas a
continuación para determinar la boquilla correcta.
IMPORTANTE: Se requieren modificaciones al interruptor de presión si se instalan las boquillas opcio-
nales. La operación continua a presión de flujo cero dañará la bomba.
Tipo de rendimiento de la boquilla VersaJet
Motor HP Estándar Alta presión Alto flujo
1/2 B C A
3/4 C D A
1 B C A
1-1/2 B C A

MANTENIMIENTO
Cambio de la boquilla y del interruptor de presión
17
Tipo de rendimiento de la boquilla VersaJet Profesional
Cambio de la boquilla
1. Saque el tapón de tubo NPT de 3/4 pulgada.
2. Saque la boquilla instalada de fábrica con la llave Allen de 7/16 pulgada provista.
3. Instale la boquilla deseada para cambiar el desempeño de la bomba.
4. Ajuste la nueva boquilla a 40 pulgadas/libra.
5. Aplique sellador de roscas y vuelva a colocar el tapón de tubo NPT de 3/4 pulgada.
Ajustes del interruptor de presión
.
1. Gire la tuerca de DIFERENCIAL hacia la
derecha para aumentar la diferencia de
presión entre el punto de arranque (encen-
dido de la bomba) y el punto de apagado
(apagado de la bomba) elevando la pre-
sión de apagado.
2. Gire la tuerca de RANGO hacia la derecha
para aumentar simultáneamente la presión
del punto de arranque y de apagado en
cantidades iguales.
NOTA: Es necesario un manómetro opcional
cuando se ajusta el interruptor de presión para determinar cuándo se alcanza la configuración de pre-
sión deseada. Se ha provisto un bocal de presión en la parte superior de la bomba cerca de la salida
para tal fin.
Ejemplo
Motor HP Estándar Alta presión Alto flujo
1/2 C D A
3/4 B C A
1 B C A
PUNTO DE ARRANQUE /
APAGADO inicial (psi) Ajuste de tuerca PUNTO DE ARRANQUE / APAGADO final (psi)
30 / 50 Giro a la derecha de la
tuerca de diferencial 30 / 60
30 / 50 Giro a la derecha de la
tuerca de rango 40 / 60

MANTENIMIENTO
Desmontaje
18
Desmontaje
Si necesita reparar el impulsor, el motor o el sello, retire la energía de la bomba. Desconecte primero
la tubería de presión del interruptor de presión. No es necesario desconectar la tubería si se la instaló
correctamente.
1. Para las bombas de 1/2 HP y 3/4 HP, saque los tornillos que fijan el soporte del motor a su base y
los tornillos que fijan el motor a la caja de la bomba. Entonces retire el motor y el conjunto del
soporte.
• Esto dejará el impulsor y el difusor a la vista.
2. Para las bombas de 1 HP y 1-1/2 HP, retire los tornillos que fijan la placa de la junta a la caja de la
bomba.
• Esto permitirá sacar el motor y la placa de la junta como un conjunto y dejará a la vista el difu-
sor y el impulsor.
3. Desenrosque el difusor de la placa de la junta para llegar a el impulsor.
• El impulsor y el anillo de desgaste deben quitarse para llegar a la junta del eje.
4. Limpie las juntas y las superficies de sellado de la caja de la bomba.
• Lubrique levemente la parte de caucho de las juntas con grasa siliconada para facilitar el mon-
taje.
• NO lubrique las superficies cerámicas o de carbono de la junta del eje.
5. Vuelva a armar en orden inverso.
6. Consulte “Prueba de operación” en la página 15 para cebar la bomba antes de arrancar.

MANTENIMIENTO
Piezas de repuesto
19
Piezas de repuesto
Modelos FVJ05CI, FVJ05CI-P, FVJ07CI, y FVJ05CIX
Articulo Modelos Descripción Número de orden
1 Todos los modelos Motor Consulte “Mesa de motor” en la página 21
2, 3, 8, 9, 10 Los cuatro anteriores Kit de sujeción externa 305405916
11 Todos los modelos Conector de caja con contra-
tuerca 305373914
12 Todos los modelos Tubería de cobre y hardware 305373913
13 Todos los modelos Tubo de plástico y material 305373912
14 Todos los modelos Interruptor de presión PRSW3050
15 Todos los modelos El sello del eje 305421907
16 Todos los modelos Sello de ojo del impulsor/ Anillo
De Desgaste 305373906
17 Todos los modelos Kit de tornillo - VJ Difusor 305405928
19, 19A Los cuatro anteriores Base 305373901
21, 8, 9, 10 Los cuatro anteriores Caja de la bomba 305405926
23 Los cuatro anteriores Placa de sellado 305405924
24, 17 Los cuatro anteriores Kit de difusor 305405922
25, 16
FVJ05CI, FVJ05CIX
Kit de impulsor
305405918
FVJ05CI-P, FVJ07CI,
FVJ05CIX 305405919
26, 27 Los cuatro anteriores Kit de la junta tórica 305405914
27, 28, 29
FVJ05CI
Kit de la boquilla
305405908
FVJ05CI-P, FVJ07CI 305405909
FVJ05CIX 305405912
15, 16, 17, 24, 25, 26,
27, 28, 29
FVJ05CI
Kit de reparaciones
305405901
FVJ05CI-P, FVJ07CI 305405902
FVJ05CIX 305405905

MANTENIMIENTO
Piezas de repuesto
20
Modelos FVJ07CI-P, FVJ10CI, FVJ1CI0-P, FVJ15CI, FVJ07CIX, y FVJ10CIX
Articulo Modelos Descripción Número de orden
1 Todos los modelos Motor Consulte “Mesa de motor” en la página 21
4, 5, 6, 7, 8, 9, 10 Los seis anteriores Kit de sujeción externa 305405917
11 Todos los modelos Conector de caja con contratuerca 305373914
12 Todos los modelos Tubería de cobre y hardware 305373913
13 Todos los modelos Tubo de plástico y material 305373912
14 Todos los modelos Interruptor de presión PRSW3050
15 Todos los modelos El sello del eje 305421907
16 Todos los modelos Sello de ojo del impulsor/ Anillo De
Desgaste 305373906
17 Todos los modelos Kit de tornillo - VJ Difusor 305405928
18, 18A Los seis anteriores Base 305373902
20, 8, 9, 10 Los seis anteriores Caja de la bomba 305405927
22, 4 Los seis anteriores Placa de sellado 305405925
24, 17 Los seis anteriores Kit de difusor 305405923
25, 16
FVJ07CI-P, FVJ10CI,
FVJ07CIX Kit de impulsor
305405920
FVJ10CI-P, FVJ15CI,
FVJ10CIX 305405921
26, 27 Los seis anteriores Kit de la junta tórica 305405915
27, 28, 29
FVJ07CI-P, FVJ10CI
Kit de la boquilla
305405910
FVJ10CI-P, FVJ15CI 305405911
FVJ07CIX,FVJ10CIX 305405913
15, 16, 17, 24, 25, 26,
27, 28, 29
FVJ07CI-P, FVJ10CI
Kit de reparaciones
305405903
FVJ10CI-P, FVJ15CI 305405904
FVJ07CIX 305405906
FVJ10CIX 305405907
