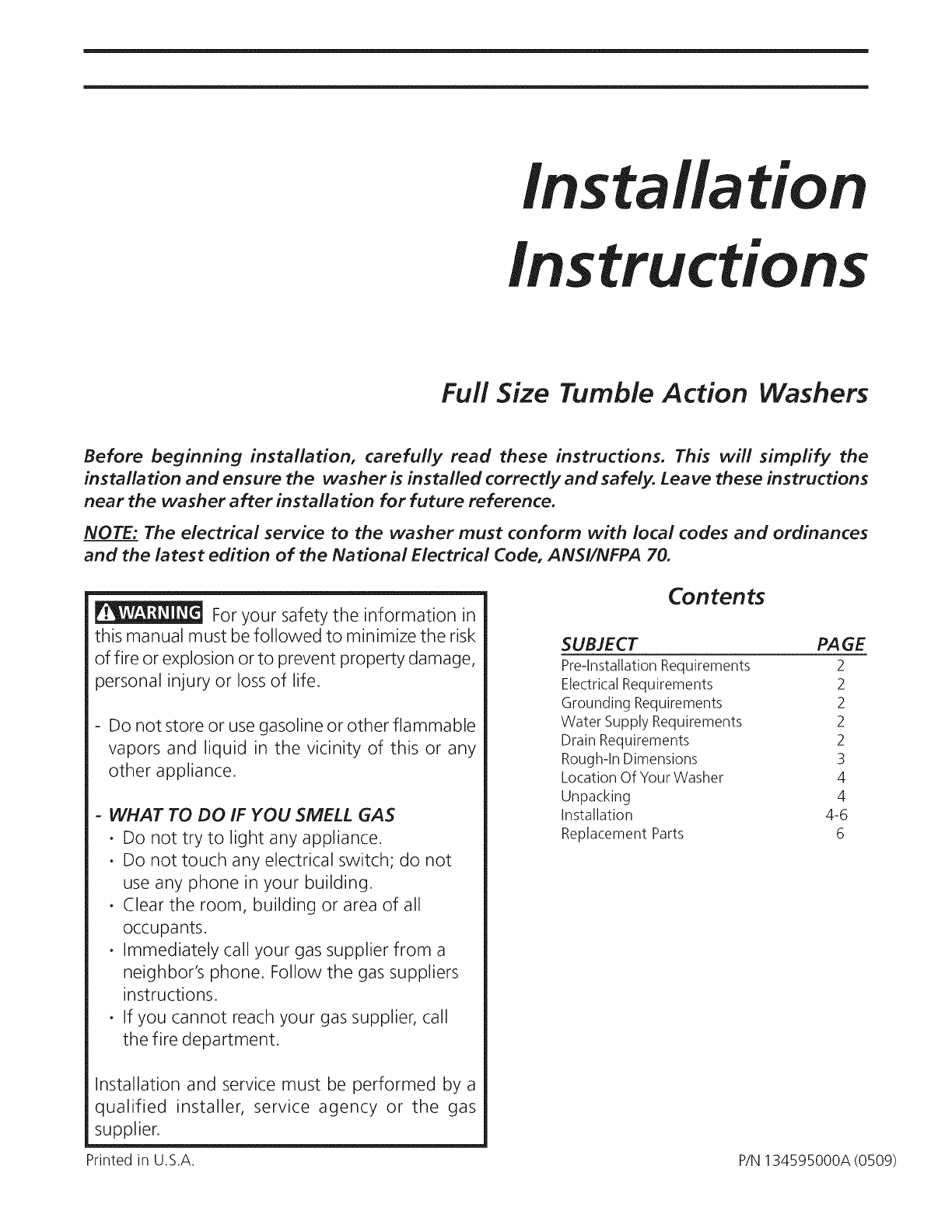

Frigidaire LTF2140ES1 User manual

Installation
Instructions
Full Size Tumble Action Washers
Before beginning installation, carefully read these instructions. This will simplify the
installation and ensure the washer is installed correctly and safely. Leave these instructions
near the washer after installation for future reference.
NOTE: The electrical service to the washer must conform with local codes and ordinances
and the latest edition of the National Electrical Code, ANSI/NFPA 70.
For your safety the information in
this manual must be followed to minimize the risk
of fire or explosion or to prevent property damage,
personal injury or loss of life.
- Do not store or use gasoline or other flammable
vapors and liquid in the vicinity of this or any
other appliance.
- WHAT TO DO IF YOU SMELL GAS
- Do not try to light any appliance.
- Do not touch any electrical switch; do not
use any phone in your building.
- Clear the room, building or area of all
occupants.
- Immediately call your gas supplier from a
neighbor's phone. Follow the gas suppliers
instructions.
- If you cannot reach your gas supplier, call
the fire department.
Installation and service must be performed by a
qualified installer, service agency or the gas
supplier.
Printed in U.S.A.
Contents
SUBJECT
Pre-Installation Requirements
Electrical Requirements
Grounding Requirements
Water Supply Requirements
Drain Requirements
Rough-In Dimensions
Location Of Your Washer
Unpacking
Installation
Replacement Parts
PAGE
gs
NARaPRWNNNNN
P/N 134595000A (0509)

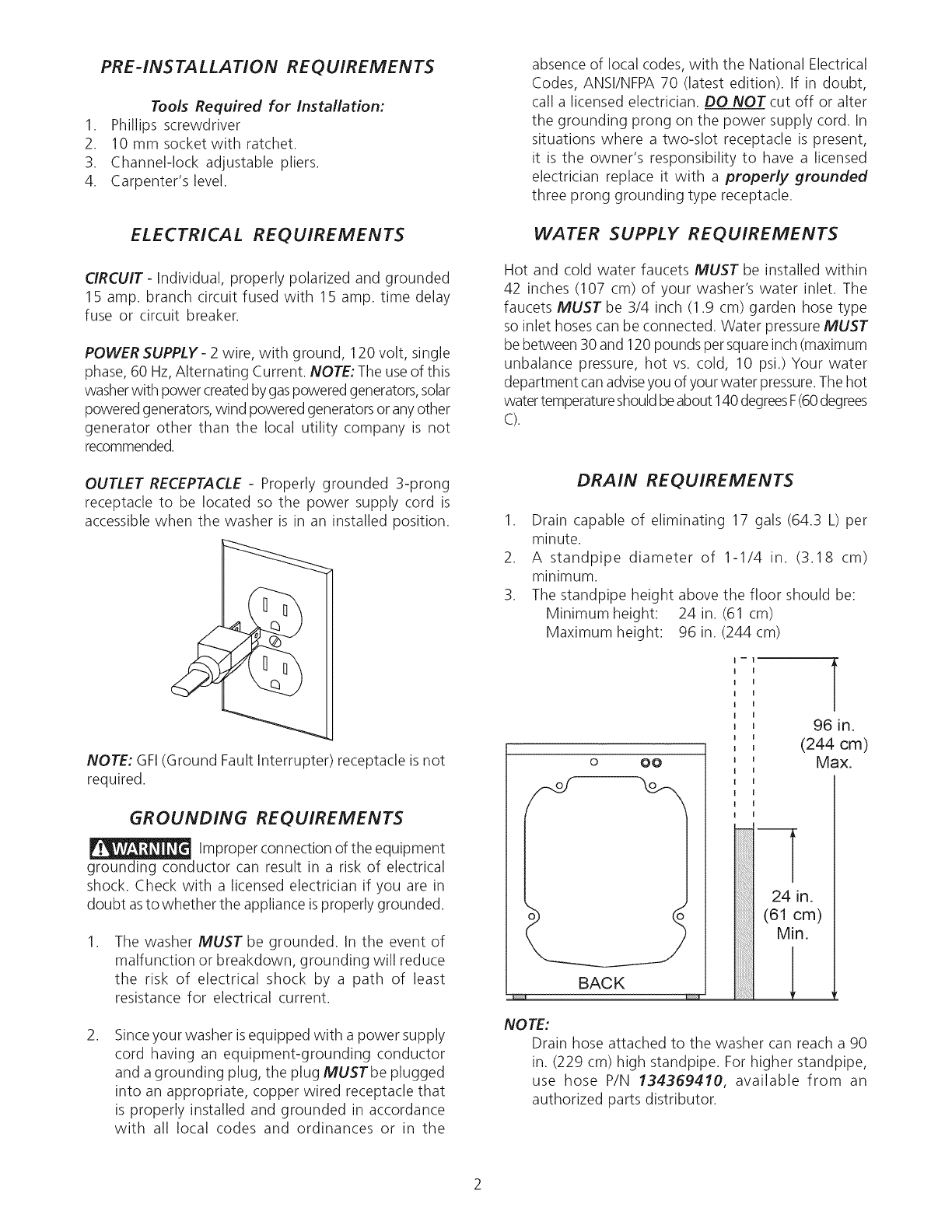

PRE-INSTALLATION REQUIREMENTS
Tools Required for Installation:
Phillips screwdriver
10 mm socket with ratchet.
Channel-lock adjustable pliers.
Carpenter's level. PWN
>
ELECTRICAL REQUIREMENTS
CIRCUIT - Individual, properly polarized and grounded
15 amp. branch circuit fused with 15 amp. time delay
fuse or circuit breaker.
POWER SUPPLY - 2 wire, with ground, 120 volt, single
phase, 60 Hz, Alternating Current. NOTE: The use of this
washer with power created by gas powered generators, solar
powered generators, wind powered generators or any other
generator other than the local utility company is not
recommended.
OUTLET RECEPTACLE - Properly grounded 3-prong
receptacle to be located so the power supply cord is
accessible when the washer is in an installed position.
NOTE: GFI (Ground Fault Interrupter) receptacle is not
required.
GROUNDING REQUIREMENTS
FUNAENAMIM CE Improper connection of the equipment
grounding conductor can result in a risk of electrical
shock. Check with a licensed electrician if you are in
doubt as to whether the appliance is properly grounded.
1. The washer MUST be grounded. In the event of
malfunction or breakdown, grounding will reduce
the risk of electrical shock by a path of least
resistance for electrical current.
2. Since your washer is equipped with a power supply
cord having an equipment-grounding conductor
and a grounding plug, the plug MUST be plugged
into an appropriate, copper wired receptacle that
is properly installed and grounded in accordance
with all local codes and ordinances or in the
absence of local codes, with the National Electrical
Codes, ANSI/NFPA 70 (latest edition). If in doubt,
call a licensed electrician. DO NOT cut off or alter
the grounding prong on the power supply cord. In
situations where a two-slot receptacle is present,
it is the owner’s responsibility to have a licensed
electrician replace it with a properly grounded
three prong grounding type receptacle.
WATER SUPPLY REQUIREMENTS
Hot and cold water faucets MUST be installed within
42 inches (107 cm) of your washer’s water inlet. The
faucets MUST be 3/4 inch (1.9 cm) garden hose type
so inlet hoses can be connected. Water pressure MUST
be between 30 and 120 pounds per square inch (maximum
unbalance pressure, hot vs. cold, 10 psi.) Your water
department can advise you of your water pressure. The hot
water temperature should be about 140 degrees F (60 degrees
C).
DRAIN REQUIREMENTS
1. Drain capable of eliminating 17 gals (64.3 L) per
minute.
2. A standpipe diameter of 1-1/4 in. (3.18 cm)
minimum.
3. The standpipe height above the floor should be:
Minimum height: 24 in. (61 cm)
Maximum height: 96 in. (244 cm)
—
+74
i t
i t
rt
ro 96 in.
to (244 cm)
° oo tt Max.
° ° ;
1 t
i 1
24 in.
0 ° (61 cm)
Min.
BACK |
NOTE:
Drain hose attached to the washer can reach a 90
in. (229 cm) high standpipe. For higher standpipe,
use hose P/N 134369410, available from an
authorized parts distributor.

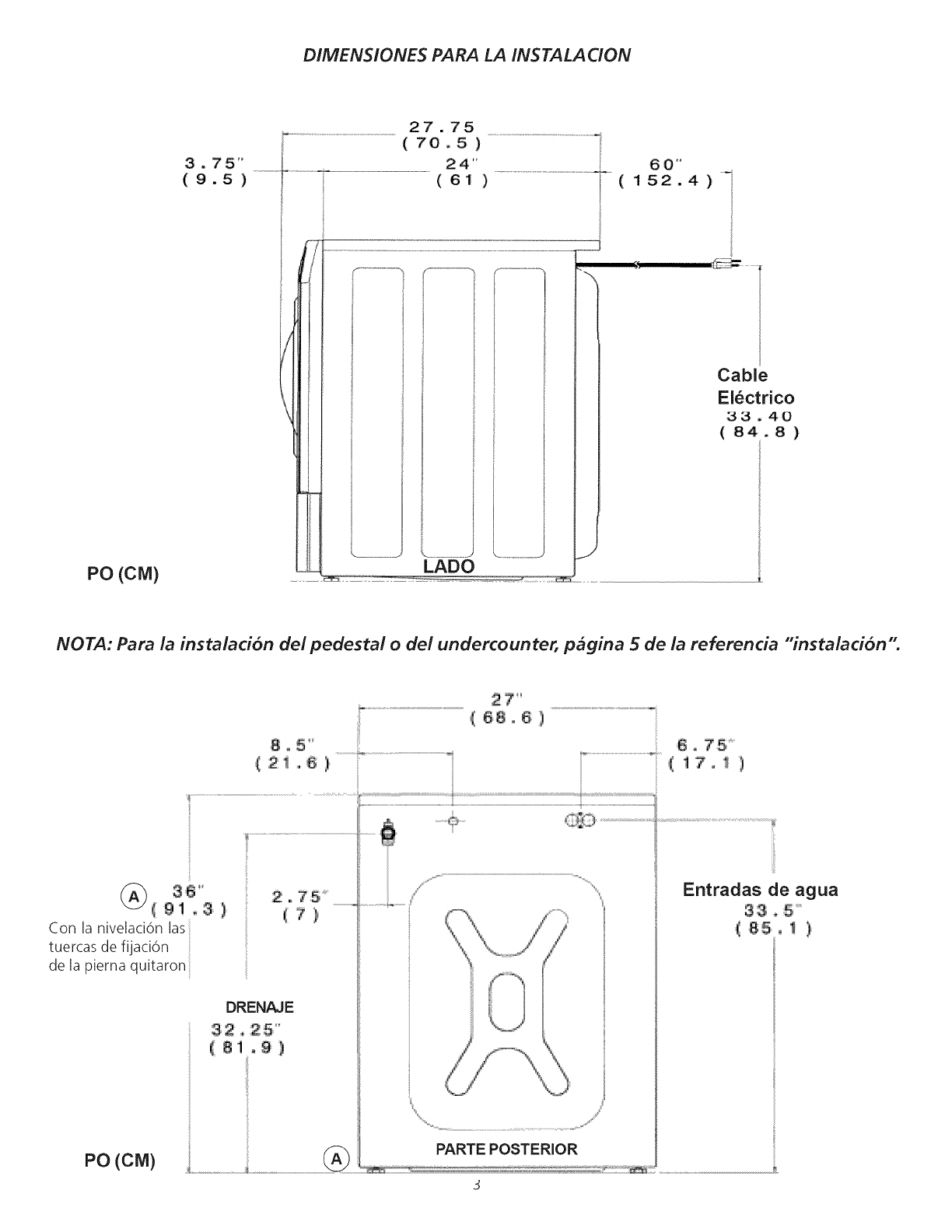

ROUGH-IN DIMENSIONS
27.75
(70.5)
3.75"
245
0
60"
(9.5)
(61)
NOTE: For pedestal or undercounter installation, reference page 5 "Installation".
(68.6)
36"
575
a
~,
water
‘Iniete
@)
(91.3)
YFP
oR
oy
33.5°
With leveling leg (85.1)
lock nuts removed

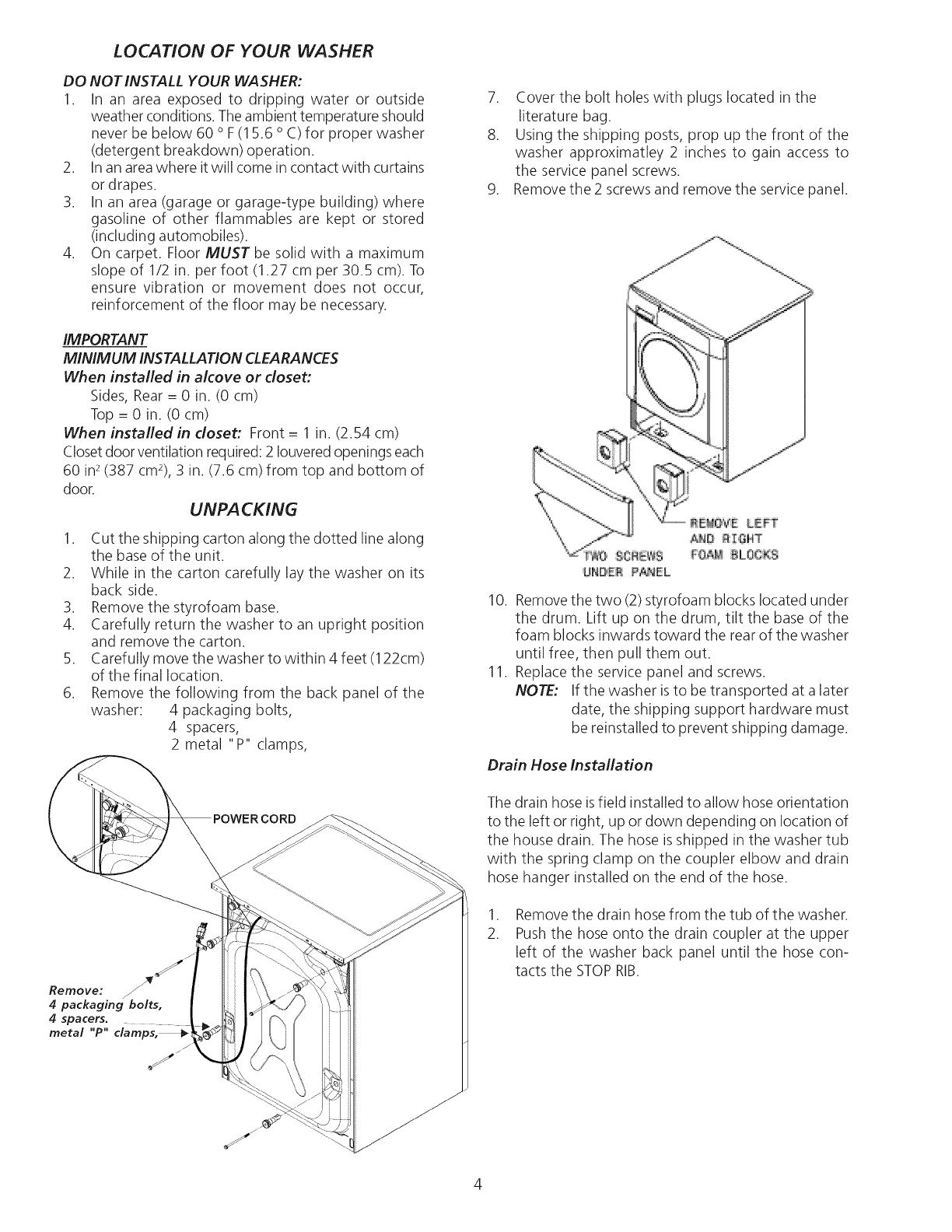

LOCATION OF YOUR WASHER
DO NOT INSTALL YOUR WASHER:
1. In an area exposed to dripping water or outside
weather conditions. The ambient temperature should
never be below 60 ° F (15.6 ° C) for proper washer
(detergent breakdown) operation.
2. Inan area where it will come in contact with curtains
or drapes.
3. In an area (garage or garage-type building) where
gasoline of other flammables are kept or stored
(including automobiles).
4. On carpet. Floor MUST be solid with a maximum
slope of 1/2 in. per foot (1.27 cm per 30.5 cm). To
ensure vibration or movement does not occur,
reinforcement of the floor may be necessary.
IMPORTANT
MINIMUM INSTALLATION CLEARANCES
When installed in alcove or closet:
Sides, Rear = 0 in. (0 cm)
Top = 0 in. (0 cm)
When installed in closet: Front = 1 in. (2.54 cm)
Closet door ventilation required: 2 louvered openings each
60 in? (387 cm), 3 in. (7.6 cm) from top and bottom of
door.
UNPACKING
1. Cut the shipping carton along the dotted line along
the base of the unit.
2. While in the carton carefully lay the washer on its
back side.
3. Remove the styrofoam base.
4. Carefully return the washer to an upright position
and remove the carton.
5. Carefully move the washer to within 4 feet (1 22cm)
of the final location.
6. Remove the following from the back panel of the
washer: 4 packaging bolts,
A spacers,
2 metal "P" clamps,
POWER CORD
Remove:
4 packaging bolts,
4 spacers. ce
metal "P" clamps,» &¢
”
a
7. Cover the bolt holes with plugs located in the
literature bag.
8. Using the shipping posts, prop up the front of the
washer approximatley 2 inches to gain access to
the service panel screws.
9. Remove the 2 screws and remove the service panel.
oe AND ALIGHT
‘="TW SCREWS FOAM BLOCKS
UNDER PANEL
10. Remove the two (2) styrofoam blocks located under
the drum. Lift up on the drum, tilt the base of the
foam blocks inwards toward the rear of the washer
until free, then pull them out.
11. Replace the service panel and screws.
NOTE: \f the washer is to be transported at a later
date, the shipping support hardware must
be reinstalled to prevent shipping damage.

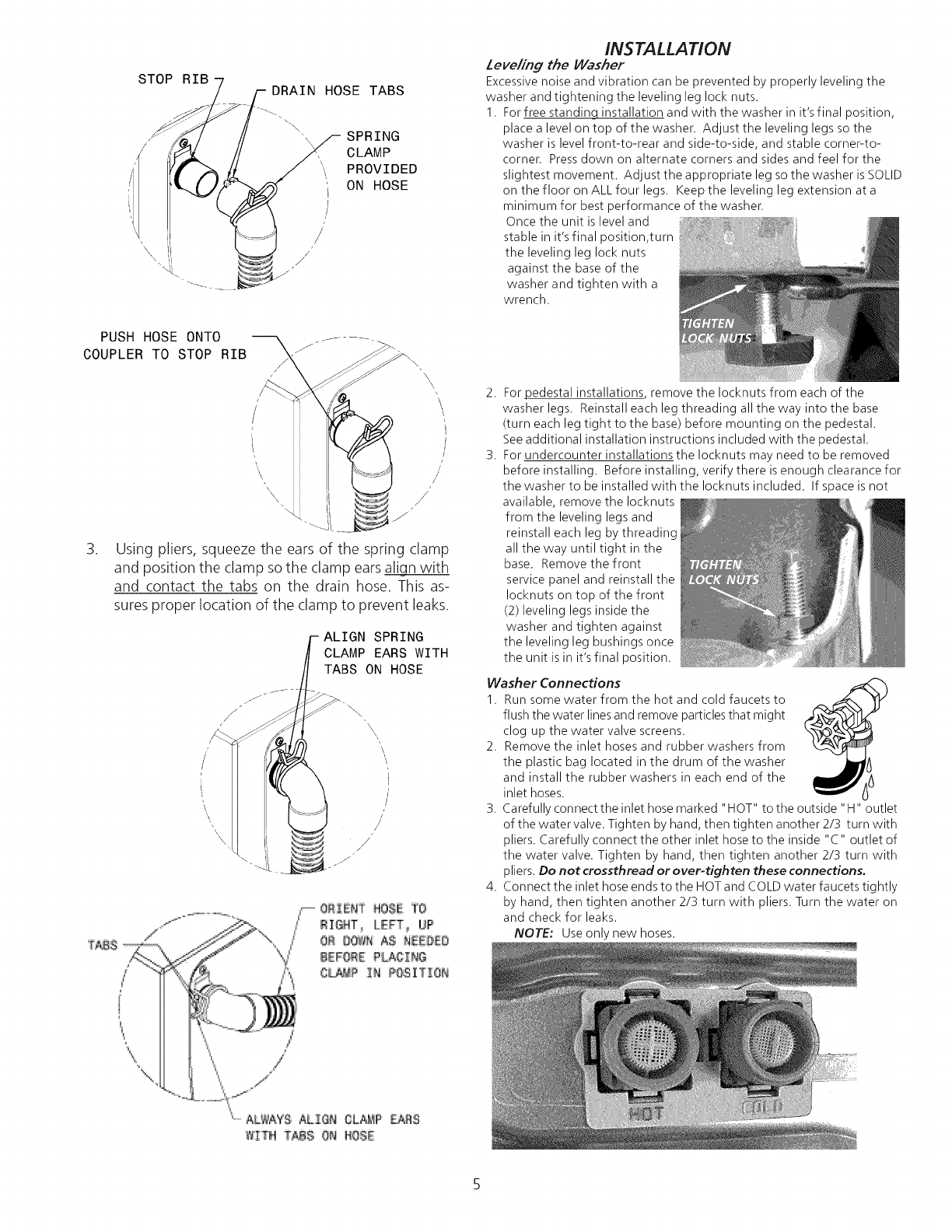

Drain Hose Installation
The drain hose is field installed to allow hose orientation
to the left or right, up or down depending on location of
the house drain. The hose is shipped in the washer tub
with the spring clamp on the coupler elbow and drain
hose hanger installed on the end of the hose.
1. Remove the drain hose from the tub of the washer.
2. Push the hose onto the drain coupler at the upper
left of the washer back panel until the hose con-
tacts the STOP RIB.

STOP RIB
DRAIN HOSE TABS
SPRING
CLAMP
PROVIDED
ON HOSE
PUSH HOSE ONTO
COUPLER TO STOP RIB
and position the clamp so the clamp ears align with
and contact the tabs on the drain hose. This as-
sures proper location of the clamp to prevent leaks.
ALIGN SPRING
CLAMP EARS WITH
TABS ON HOSE
a j~ ORIENT HOSE TO
RIGHT, LEFT, UP
On DOWN AS NEEDED
BEFORE PLACING
SLAWP IN POSITION
\~ ALWAYS ALIGN CLAMP EARS
WITH TABS ON HOSE
. For pedestal installations, remove the locknuts from each of the
Washer Connections
1. Run some water from the hot and cold faucets to
. Remove the inlet hoses and rubber washers from
INSTALLATION
Leveling the Washer
Excessive noise and vibration can be prevented by properly leveling the
washer and tightening the leveling leg lock nuts.
1. For free standing installation and with the washer in it’s final position,
place a level on top of the washer. Adjust the leveling legs so the
washer is level front-to-rear and side-to-side, and stable corner-to-
corner. Press down on alternate corners and sides and feel for the
slightest movement. Adjust the appropriate leg so the washer is SOLID
on the floor on ALL four legs. Keep the leveling leg extension at a
minimum for best performance of the washer.
Once the unit is level and
stable in it’s final position,turn
the leveling leg lock nuts
against the base of the
washer and tighten with a
wrench.
washer legs. Reinstall each leg threading all the way into the base
(turn each leg tight to the base) before mounting on the pedestal.
See additional installation instructions included with the pedestal.
. For undercounter installations the locknuts may need to be removed
before installing. Before installing, verify there is enough clearance for
the washer to be installed with the locknuts included. If space is not
available, remove the locknuts
from the leveling legs and
reinstall each leg by threading
all the way until tight in the
base. Remove the front
service panel and reinstall the
locknuts on top of the front
(2) leveling legs inside the
washer and tighten against
the leveling leg bushings once
the unit is in it’s final position.
flush the water lines and remove particles that might
clog up the water valve screens.
the plastic bag located in the drum of the washer
and install the rubber washers in each end of the
inlet hoses.
. Carefully connect the inlet hose marked “HOT" to the outside "H" outlet
of the water valve. Tighten by hand, then tighten another 2/3 turn with
pliers. Carefully connect the other inlet hose to the inside "C" outlet of
the water valve. Tighten by hand, then tighten another 2/3 turn with
pliers. Do not crossthread or over-tighten these connections.
. Connect the inlet hose ends to the HOT and COLD water faucets tightly
by hand, then tighten another 2/3 turn with pliers. Turn the water on
and check for leaks.
NOTE: Use only new hoses.

Cable Tie
Cable Tie
Cable Tie

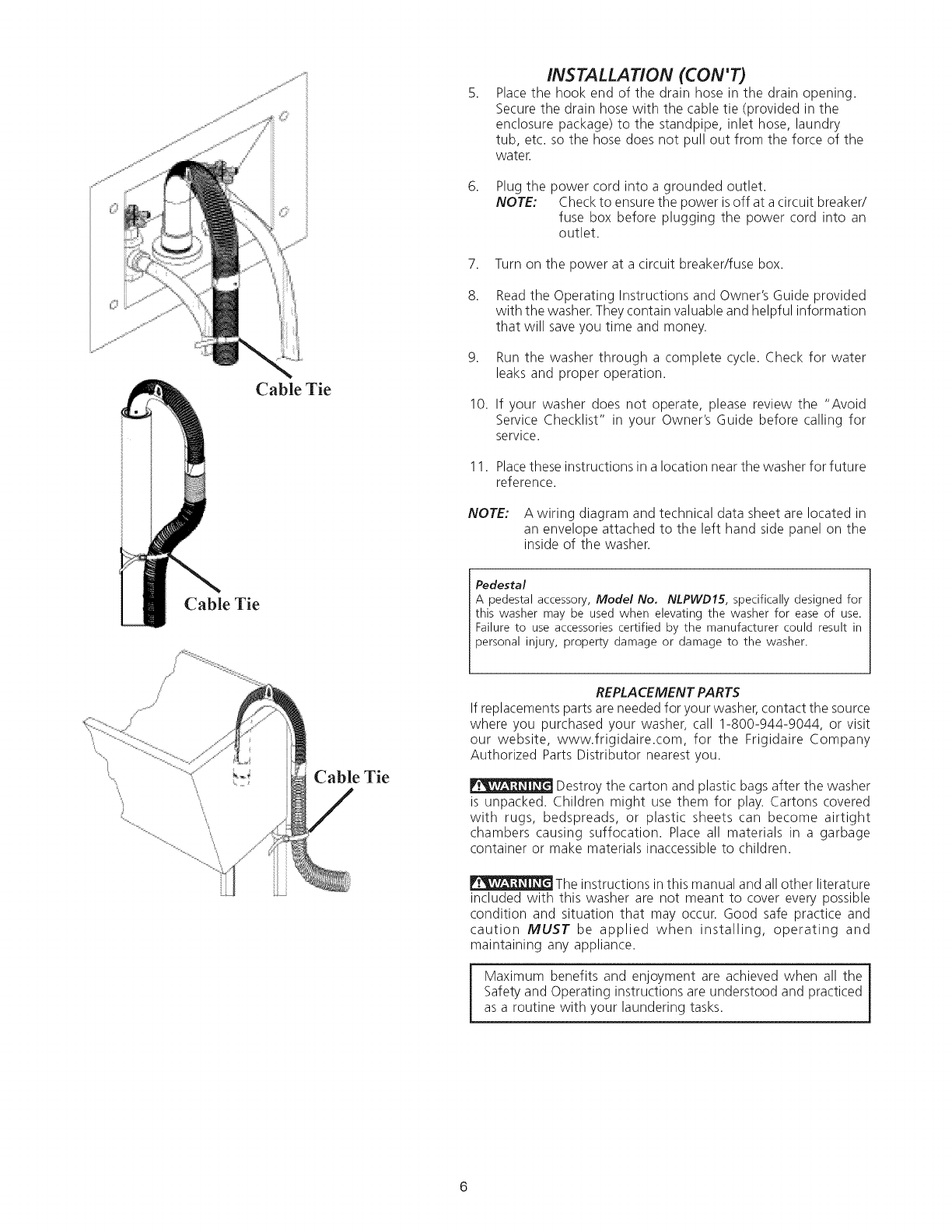

INSTALLATION (CON'T)
5. Place the hook end of the drain hose in the drain opening.
Secure the drain hose with the cable tie (provided in the
enclosure package) to the standpipe, inlet hose, laundry
tub, etc. so the hose does not pull out from the force of the
water.
6. Plug the power cord into a grounded outlet.
NOTE: — Check to ensure the power is off at a circuit breaker/
fuse box before plugging the power cord into an
outlet.
7. Turn on the power at a circuit breaker/fuse box.
8. Read the Operating Instructions and Owner's Guide provided
with the washer. They contain valuable and helpful information
that will save you time and money.
9. Run the washer through a complete cycle. Check for water
leaks and proper operation.
10. If your washer does not operate, please review the “Avoid
Service Checklist” in your Owner's Guide before calling for
service.
11. Place these instructions in a location near the washer for future
reference.
NOTE: Avwiring diagram and technical data sheet are located in
an envelope attached to the left hand side panel on the
inside of the washer.
Pedestal
A pedestal accessory, Model No. NLPW/D15, specifically designed for
this washer may be used when elevating the washer for ease of use.
Failure to use accessories certified by the manufacturer could result in
personal injury, property damage or damage to the washer.
REPLACEMENT PARTS
If replacements parts are needed for your washer, contact the source
where you purchased your washer, call 1-800-944-9044, or visit
our website, www.frigidaire.com, for the Frigidaire Company
Authorized Parts Distributor nearest you.
Destroy the carton and plastic bags after the washer
is unpacked. Children might use them for play. Cartons covered
with rugs, bedspreads, or plastic sheets can become airtight
chambers causing suffocation. Place all materials in a garbage
container or make materials inaccessible to children.
PRWWZSGIIOTS The instructions in this manual and all other literature
included with this washer are not meant to cover every possible
condition and situation that may occur. Good safe practice and
caution MUST be applied when installing, operating and
maintaining any appliance.
Maximum benefits and enjoyment are achieved when all the
Safety and Operating instructions are understood and practiced
as a routine with your laundering tasks.

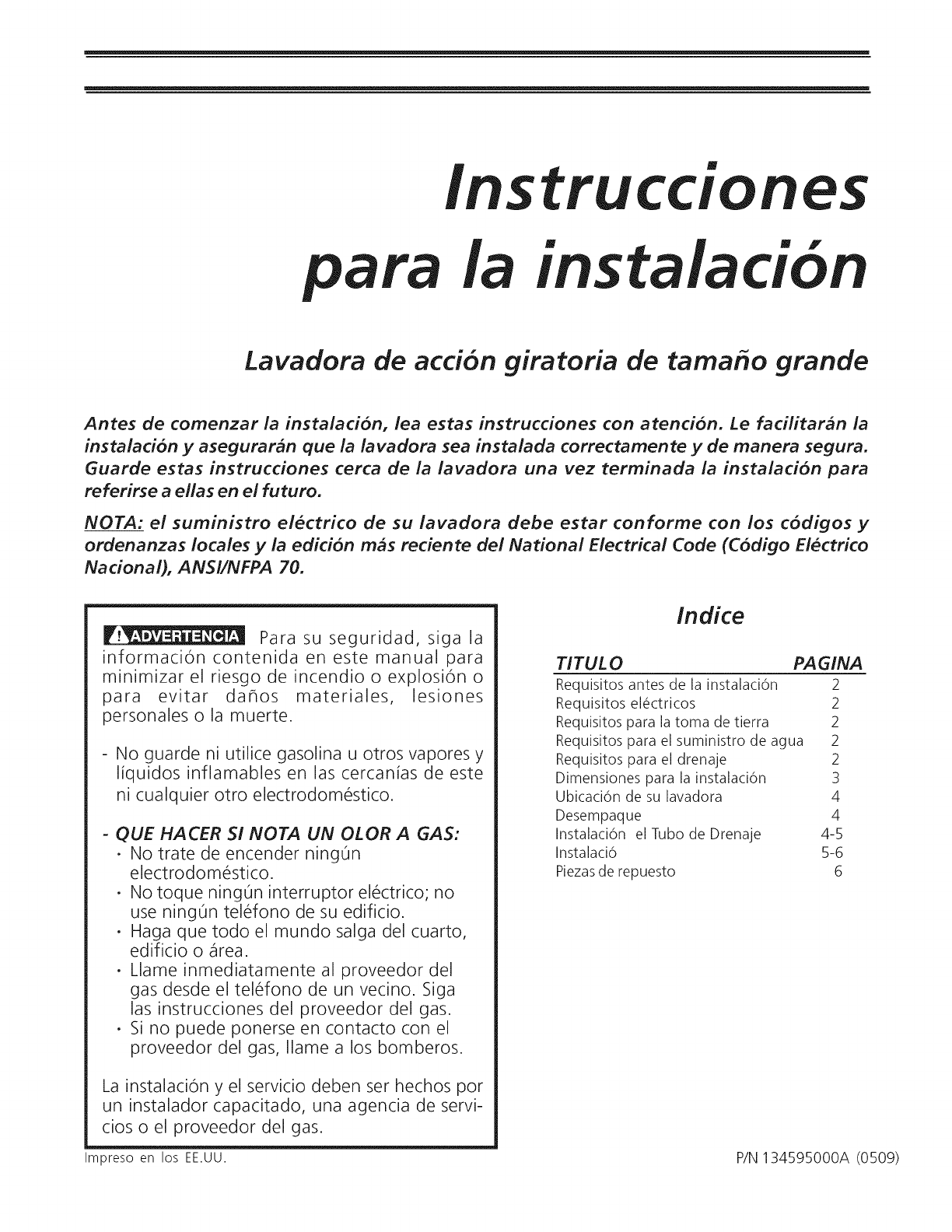

Instrucciones
para la instalacion
Lavadora de accion giratoria de tamano grande
Antes de comenzar Ia instalacién, lea estas instrucciones con atencion. Le facilitaran la
instalacion y aseguraran que la lavadora sea instalada correctamente y de manera segura.
Guarde estas instrucciones cerca de la lavadora una vez terminada la instalacién para
referirse a ellas en el futuro.
NOTA: el suministro eléctrico de su lavadora debe estar conforme con los cédigos y
ordenanzas locales y la edicién mas reciente del National Electrical Code (Cédigo Eléctrico
Nacional), ANSI/NFPA 70.
Indice
Para su seguridad, siga la
informacion contenida en este manual para TITULO PAGINA
minimizar el riesgo de incendio o explosidn o
. ; Requisitos antes de la instalacién 2
para evitar dafios materiales, lesiones Requisitos eléctricos 5
personales o la muerte. Requisitos para la toma de tierra 2
oan ; Requisitos para el suministro de agua 2
- No guarde ni utilice gasolina u otros vapores y Requisitos para el drenaje 2
liquidos inflamables en las cercanias de este Dimensiones para la instalacién 3
ni cualquier otro electrodoméstico. Ubicacién de su lavadora 4
Desempaque 4
- QUE HACER SI NOTA UN OLOR A GAS: Instalacién el Tubo de Drenaje 4-5
- No trate de encender ningun Instalacio 5-6
electrodoméstico. Piezas de repuesto 6
- No toque ningun interruptor eléctrico; no
use ningun teléfono de su edificio.
- Haga que todo el mundo salga del cuarto,
edificio o area.
- Llame inmediatamente al proveedor del
gas desde el teléfono de un vecino. Siga
las instrucciones del proveedor del gas.
- Sino puede ponerse en contacto con el
proveedor del gas, llame a los bomberos.
La instalacion y el servicio deben ser hechos por
un instalador capacitado, una agencia de servi-
clos o el proveedor del gas.
Impreso en los EE.UU. P/N 134595000A (0509)

REQUISITOS ANTES DE LA INSTALACION
Herramientas necesarias para la instalacién:
Destornillador Phillips
Casquillo con trinquetede 10mm
Alicates ajustables Channel-lock
Nivel de carpintero PWN
>
REQUISITOS ELECTRICOS
CIRCUITO - Circuito derivado individual, correctamente
polarizado y con toma de tierra, de 15 amperios con fusible
de 15 amperios con retardo o disyuntor.
ALIMENTACION ELECTRICA - Corriente alterna
monofdasica, 60 Hz, 120 voltios, bifilar, con toma de tierra.
NOTA: El uso dellavacora con energia de generador de gas,
generador de solar, generador de viento, o cualquier otros
generador con excepcién de le central eléctrica no es
recomendar.
TOMACORRIENTES - El tornacorrientes con 3 orificiosy toma
de tierra correcta, debe estar ubicado de manera que el
cable eléctrico sea accesible cuando la lavacora esté
instalada. NOTA: GFl (Ground Fault Interrupter) receptaculo
noes requerido.
REQUISITOS PARA LA TOMA DE TIERRA
La conexion incorrecta del
conductor de toma de tierra de este equipo puede causar
un riesgo de descargas eléctricas. Consulte a un
electricista licenciado si no esta seguro si el
electrodoméstico esta bien conectado a tierra.
1. La lavadora DEBE ser conectada a una toma de
tierra. En caso de un mal funcionamiento o una falla,
la toma de tierra reduce el riesgo de descargas
eléctricas proporcionando a la corriente eléctrica
una via con menos resistencia.
2. Ya que su lavadora esta equipada con un cable
eléctrico que lleva un conductor para toma de tierra
y un enchufe para toma de tierra, el enchufe DEBE
ser insertado en un tomacorrientes adecuado, con
hilos de cobre, que esté instalado y conectado atierra
segtin todos los cddigos y ordenanzas locales, o sino
existen cddigos locales, con los National Electrical
Codes (Cddigos Eléctricos Nacionales), ANSI/NFPA 70
(la edicidn mas reciente). Si no esta seguro, llame a
un electricista licenciado. NO corte ni modifique la
clavija de toma de tierra del cable eléctrico. En casos
en que sdélo haya un tomacorrientes de dos orificios,
sera responsa-bilidad del propietario hacer que un
electricista licenciado lo cambie por un tomacorrientes
de 3 orificios con la toma de tierra adecuada.
REQUISITOS PARA EL
SUMINISTRO DE AGUA
Las llaves de agua caliente y fria DEBEN estar
instaladas a menos de 42 pulgadas (107 cm) de la toma
de agua de la lavadora. Las llaves DEBEN ser del tipo
manquera de jardin de 3/4 de pulgada (1,9 cm) para que
se les puedan conectar los tubos de entrada de aguaLa
presion del agua DEBE estar entre 10 y 120 libras por
pulgada cuadrada (presi6n maxima de desequilibrio,
caliente contra fria, 10 libras por pulgada cuadrada). Su
compafia de suministro de agua puede decirle cual es
la presion del aqua. La temperatura del agua caliente
debe ser de unos 120 grados F (49 grados C).
REQUISITOS PARA EL DRENAJE
1. Drenaje que pueda eliminar 17 galones (64,3 L) por
minuto.
2. Diametro de la tuberfa vertical de 1-1/4 pulqadas
(3,18 cm) como minimo.
1 1
j t
i t
i t
i t
to 96 pulg
; (244 cm)
| Max.
ro
j t
i t
{ t
24 pulg
PARTE on
POSTERIOR in.
NOTA:
El tubo de drenaje conectado ala lavadora puede llegar
a una tuberfa vertical de 90 pulgadas (229 cm). Para
una tuberfa vertical mas alta, use el tubo con N° de
pieza 134369410, disponible en
distribuidores autorizados de piezas.

DIMENSIONES PARA LA INSTALACION
3.75"
24! 60°
(9.5)
|
|
3
|
|
Cable
Eléctrico
33.40
(84.8)
PO
(CM)
LA
LADO
|
NOTA: Para la instalaci6n del pedestal o del undercounter, pagina 5 de la referencia “instalacion”.
8.5"
(21.6)
So" 0 875
Digits) 34
Con la nivelacién las
tuercas de fijacién
de la pierna quitaron
DRENAJE
32,25"
(81.9)
PO (CM)
re
seonaveninrosininanansinistitnerre mgs
f . os Entradas de agua
\ Qs {85.74
3

UBICACION DE SU LAVADORA
NO INSTALE SU LAVADORA:
1. En un area expuesta a goteos de qqua o a la
intemperie. La temperature ambiente nunca debera
estar por debajo de los 60 grados F (15,6 C) para
que su lavadora funcione correctamente.
2. En un area donde estara en contacto con persianas
© cortinas.
3. En un area (garaje o construccién similar) donde
haya o se almacene gasolina u otros productos
inflamables (inclusive automdviles).
4. Sobre una alfombra. El piso DEBE ser duro con una
inclinacién maxima cde 1/2 pulgaga por pie (1,27 cm
por cada 30,5 cm). Para asegurarse de que no existan
vibraciones ni ruidos, puede ser necesario reforzar
al piso.
IMPORTANTE
DESPEJES MINIMOS DE INSTALACION
Instalacidn en una alcoba: Lados, Parte Trasera, Parte
Superior = 0 cm (0 pulg.)
Instalacidn en un armario: Lados, Parte Trasera, Parte
Superior = 0 cm (0 pulg.), Parte Delantera = 2.54 com
(1 pulg.)
Aberturas de ventilacién requeridas en la puerta del
armario: Dos rejillas de ventilaci6n cada 387 cm? (60
pulg.2) - 7.6 cm (3 pulg.) desde la parte inferior y superior
de la puerta.
DESEMPAQUE
1. Corte la caja de envio a lo largo de la linea punteada en la
base del aparato.
2. Conlalavadora todavia en la caja, coldquela con cuidado
sobre su parte posterior.
3. Saque la base de espuma.
4. Con cuidado, vuelva a colocar la lavadora en posicién
vertical y saque la caja.
5. Con cuidado, mueva la lavadora a unos 4 pies (122cm) de
su ubicacién definitiva.
6. Saque lo siguiente de la parte posterior de la lavacora:
e 4 pernos
e 4 separadores
® 2 abrazaderas de presion a liberar cord6n del
servicio
7. Cubra los agujeros de perno con los enchufes situados
en el bolso de la literatura.
8. Quite los 4 tapdns pequefos del agujero del
paquete de la literatura e instalelos en los agujeros
del panel lateral desocupados por el fijacione de
empaquetado.
9. Usando los postes del envio, el apoyo encima del
frente del approximatley 2 de la arandela avanza
a poquitos para acceder a los tornillos del panel
del servicio.
10. Quite los 2 tornillos y quite el panel del servicio
kee
Quite los bloques izquierdos y
derechos de la espuma
\ |
ee
‘” Dos tornillos debajo del panel
11. Quite el dos (2) bloques del styrofoam situados
debajo del tambor (una cinta amarilla rodea los
articulos que se quitaran). Levante para arriba en
el tambor, incline la base de los bloques de la
espuma hacia adentro hacia la parte posterior de
la lavadora hasta libre, después saquelo.
12. Saque y deseche la cinta amarillo de la partre delantera
de la lavadora.
13. Vuelva a colocar el panel de servico y los tornillos.
NOTA: En caso de que la lavadora tiene que estar
transportada en el futuro, es necesario que
vuelva a instalar la quincalla de la fijacidn de
Quite:
4 pernos, expedicién para empedir dafios a la lavadora
4 separadores, durante la expedicién.
abrazaderas ——> ae .
de “Pp” Instalacién el Tubo de Drenaje
La tubo de drenajees campo instalado para permitir la
orientacién de la tubo el al izquierdo o derecho, encima o
abajo dependiendo de la localizaci6n del dren de la casa.
La tubo se envia en la tina de la lavadora con la abrazadera
del resorte en la suspensidn de la tubo del codo y de
drenaje del acoplador instalada en el extremo de la tubo.

Instalacion
OREJAS DE TUBO DE DRENAJE. La nivelacion del ruido y de la vibracién excesivos de la lavadora puede
f. LA ABRAZADERA DEL ser prevenida correctamente nivelando la lavadora y apretando las
| ~.« RESORTEPROPORCIONG _ tuercas de fijacion de nivelacion de la pierna. /
‘EN LA TUBO. 1. Para la instalacién derecha libre y con la lavadora en ella esta la
‘ posicidn final, pone un nivel encima de la lavadora. Ajuste las piernas
COSTILLA DE LA PARADA.
\ de nivelacién asi que la lavadora es, y esquina-a-esquina estable de
\ adelante hacia atras y de lado a lado Ilana. Presione abajo en
| esquinas y lados alternos y siéntase para el movimiento mas leve.
| Ajuste la pierna apropiada asi que la arandela es SOLIDA en el piso en
; las cuatro piernas. Guarde la extensidn de nivelacion de la pierna en
un minimo para el mejor funcionamiento de la lavadora.
Una vez que la unidad sea
llana y el establo en él es
Se Sa~- posicion final, dé vuelta a las
Oo meee tuercas de fijacidn de
EMPUJE LA TUBO SOBRE EL nivelacién de la pierna contra
ACOPLADOR PARA
PARAR LA COSTILLA. la base de la lavadora y
apriete con una llave.
2. Para las instalaciones del pedestal, quite las tuercas de fijacién de
cada uno de las piernas de la lavadora. Reinstale pierna que rosca
toda la manera en la base (dé vuelta a cada pierna apretada a la
base) antes de montar en el pedestal. Vea las instrucciones de
instalacién adicionales incluidas con el pedestal.
3. Para las instalaciones del undercounter las tuercas de fijacién pueden
necesitar ser quitado antes de instalar. Antes de instalar, verifique
que hay bastante separacion 2
1. Quite la tubo de
drenaje de la tina
de la lavacora.
2. Empuje la tubo sobre el oh
acoplador del dren en el alto a la izquierda del panel
de la lavadora detras hasta que la tubo entra en para que la lavadora sea
contacto con la COSTILLA de la PARADA. instalada con las tuercas de
3. Con los alicates, exprima los oidos de la abrazadera del fijacion incluidas. Si el espacio
resorte y coloque la abrazadera asi que los ofdos de no esta disponible, quite las
tuercas de fijacidn de las
piernas de nivelacién y
reinstale pierna roscando
toda la manera hasta que
abrazadera alinean con y entran en contacto con las
orejas en la de tubo de drenaje. Esto asegura la
localizaci6n apropiada de la abrazadera para prevenir
los escapes. firmemente en la base.
ALINEE LOS O/DOS DE ABRAZADERA DEL RESORTE Quite el panel delantero del
CON LAS OREJAS EN LA TUBO. servicio y reinstale las
tuercas de fijacidn encima del (2) delantero que nivelan las piernas
dentro de la lavadora y apriete contra los bujes de nivelacién de la
pierna una vez que la unidad esté en ella sea posicidn final.
o> CONEXIONES DE LA LAVADORA
N |. Deje correr un poco agua de las llaves de agua caliente
\ y fria para vaciar las lineas y eliminar las particulas que
pueden obstruir las rejillas de las valvulas de agua.
\ 2. Examine los tubos de entrada de agua para asegurarse de
que las arandelas de caucho estén instaladas en cada extremo. i
: 3. Conecte con cuidado los tubos de entrada a la valvula
/ de agua (en la lavadora)CALIENTE con de salida "H",
/ apriete a mano y luego apriete 2/3 de vuelta con unos alicates. Conecte con
f cuidaco los tubos de entrada a la valvula de agua (en la lavadora)FRIA con de
a salida "C", apriete a mano y luego apriete 2/3 de vuelta con unos alicates.
a 4. Conecte los extremos del tubo de entrada a las llaves de agua CALIENTE
y FRIA apretando bien a mano, y apriete otros 2/3 de vuelta con los
ORIENTE LA TUBO A alicates. Abra el agua y compruebe que no haya fugas.
Da MOUIERDA, ENCIMA NOTA: Utilice solamente las nuevas mangueras provistas con éste
DE 0 ABAJO électrodomestico.
SEGUN LO NECESITADO
ANTES
DE COLOCAR LA
ABRAZADERA EN
LA POSICION.
ALINEE SIEMPRE LOS O1DOS DE ABRAZADERA
DEL RESORTE
CON LAS OREJAS EN LA TUBO.

Sujetacables
Sujetacables
Instalaci6n (Con't)
5. | Ponga el extremo del gancho de la tubo de drenaje en la abertura del
dren. Asegure la tubo de drenaje con la atadura de cables
(proporcionada en el paquete del recinto) a la columna de
alimentacion, la tuberia de la entrada, la tina del lavadero, el etc. asi
que la tubo no se saca de la fuerza del agua.
6. Enchufe el cable en un tomacorrientes con toma de tierra.
NOTA: Asegurese de que la corriente esté cortada en el disyuntor/caja
de fusibles antes de enchufar el cable en el tomacorrientes.
7. Encienda la corriente en el disyuntor/caja de fusibles.
8. Lea las Instrucciones para el funcionamiento y la Guia del propietario
incluidas con la lavadora. Contienen informacion valiosa y Util que le
ahorrara tiempo y dinero.
9. Haga funcionar la lavadora durante un ciclo completo. Compruebe que no
haya fugas de agua y que funcione correctamente.
10. Sisu lavadora no funciona, lea la “Lista de comprobacién para evitar el
servicio" que se encuentra en la Guia del propietario, antes de llamar al
servicio técnico.
11. Guarde estas instrucciones en un lugar cercano a la lavadora para poder
referirse a ellas en el futuro.
NOTA: Dentro de la lavacora, en el panel de servicio, se encuentra un
diagrama de cableado.
Pedestal
Un accesorio del pedestal disehé, Numero de Modelo NLPWD15,
especificamente para esta lavadora puede ser utilizado al elevar la
lavadora para la facilidad de empleo. La falta de utilizar los accesorios
certificados por el fabricante podia dar lugar a dahos corporales, a danhos
materiales, o a dano a la lavadora.
PIEZAS DE REPUESTO
Si necesita piezas de repuesto para su lavadora, acuda al establecimiento donde
la compro llame al 1-800-
944-9044,0 visite nuestro web sitio, www. frigidaire.
com,para la digan Distribuidor autorizada de las piezas de Frigidaire lo mas cerca
posible usted.
Deseche la caja de cartdn y las bolsas de plastico una vez
que haya desembalado la lavadora. Los niftos podrian usarlas para jugar. Las
cajas de cartén tapadas con alfombras, colchas u hojas de plastico pueden
convertirse en camaras herméticas, causando asfixia. Coloque todos los
materiales en el basurero o evite que los nifios tengan acceso a ellos.
Las instrucciones que aparecen en este manual y las demas
guias incluidas con esta lavadora no pretenden cubrir todas las condiciones y
situaciones posibles que pueden ocurrir. DEBE tenerse sentido comun y cuidado
al instalar, operar y mantener cualquier electrodoméstico.
Se obtiene el maximo de beneficios y resultados cuando todas las
instrucciones de seguridad y de funcionamiento son comprendidas y puestas
en practica de forma rutinaria cada vez que se lava la ropa.
