Fujitsu D2608 User manual

Mainboard D2608
Operating Manual

Are there ...
... any technical problems or other questions you need clarified?
Contact:
•ourHelpDesk
• your sales partner
• your sales outlet
The latest information on our products, tips, updates, etc., can be found
on the Internet under: "http://ts.fujitsu.com"
Help Desk list on the internet: "http://ts.fujitsu.com/helpdesk"

Copyright © Fujitsu Technology Solution GmbH 2009
Intel, Pentium and Celeron are registered trademarks of Intel Corporation, USA.
Microsoft, MS, MS-Dos and Windows are registered trademarks of Microsoft Corporation.
PS/2 and OS/2 Warp are registered trademarks of International Business machines, Inc.
All other trademarks referenced are trademarks of their respective owners,
whose protected rights are acknowledged.
All rights, including rights of translation, reproduction by printing, copying or
similar methods, even of parts are reserved.
Offenders will be liable for damages.
All rights, including rights created by patent grant or registration of a utility model or
design, are reserved. Delivery subject to availability.
Right of technical modification reserved.

Published by
Fujitsu Technology Solutions GmbH
A26361-D2608-Z211-1-8N19, Edition 1
2009/04
Produced by
XEROX Global Services

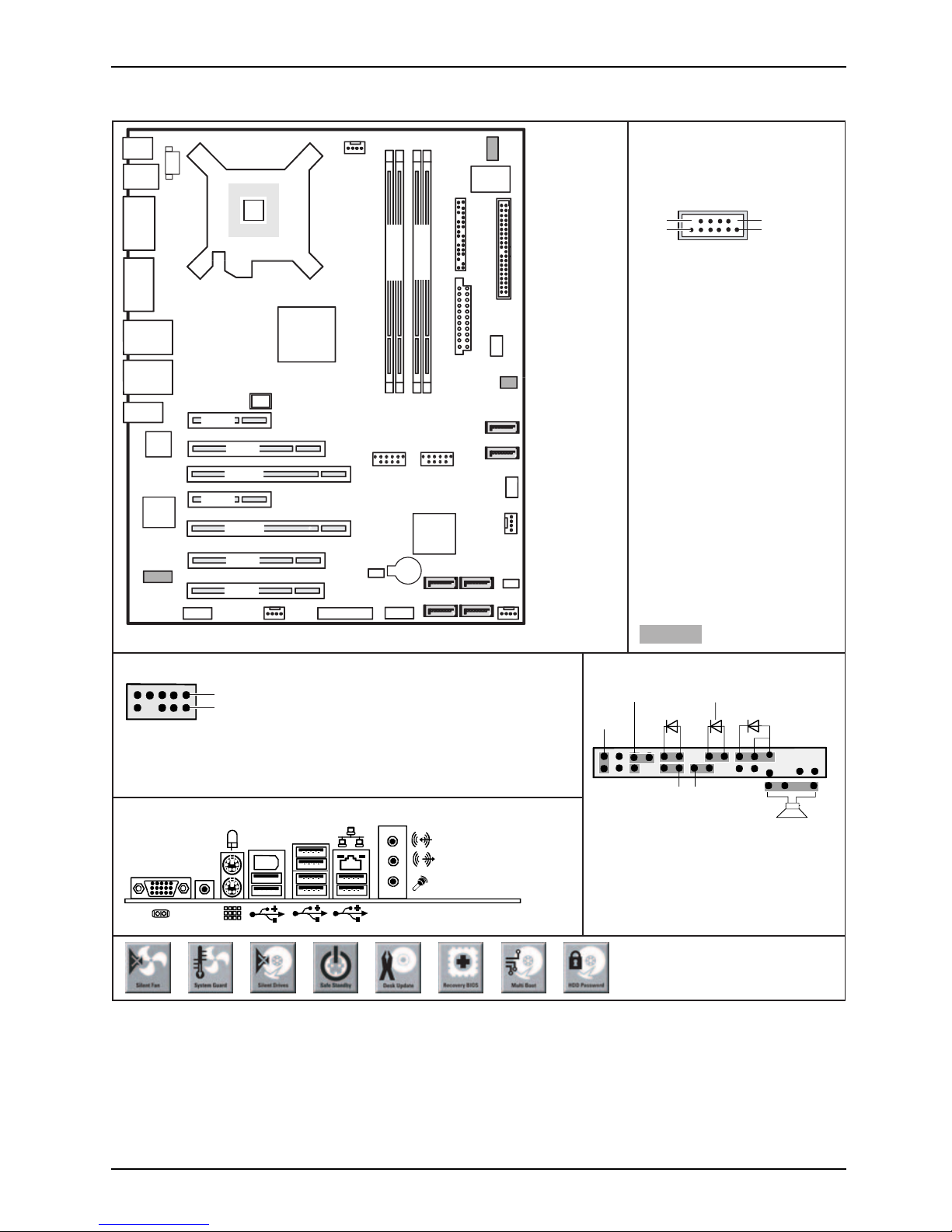

Mainboard D2608 - Internal connectors and slots
External connectors rear
USB – dual channel
1
2
11
12
1 = Key
(internal or external via
special wire)
3 = VCC X
5 = Data negative Port X
4 = VCC Y
2 = Not connected
7 = Data positive Port X
9 = GND X
11 = Key
10 = GND Y
6 = Data negative Port Y
12 = Not connected
optional
8 = Data positive Port Y
Front panel
1) Both connector positions possible
1 =
2 =
3 =
4 =
Micro input left
Analog GND
Micro input right
Presence Detect
High Definition Audio
5 =
6 =
7 =
8 =
9 =
10 =
Right line / Headphone output
Sense 1 input
Jack sense Send
Key
Left line / Headphone output
Sense 2 return
2) 2pin or 3pin connector possible
1
2
HD-LED
Power On/Off
Recovery Password
1) Message LED
Reset Power On LED 2)
Speaker
Recovery inserted = The system starts
from floppy and allows a BIOS recovery
Password inserted = System- and BIOS
Password are skipped when device is
switched on
A26361-D2608-Z240-1-8N19
1
2
Fir
SPDIF
ewire
Battery
TPM
Enable
Fan Control
SCSI-LED-
Connector
Audio
Frontpanel
Power supply
SATA2
SATA3
Intrusion
Floppy Connector
Front Panel
USB
Port 4+5
USB
Port 8+9
LCD-
Connector
Fan 3
Fan 2 Para.Port
Firewire
intern
Fan 4
Fan 1
SATA4
SATA5
SATA0
SATA1
Power supply 1
PCIe16
PCIe16
PCI2
PCI3
PCIe1
PCIe4
MCH
CPU
LGA775
ICH9DO
Super
I/O
PCI1
1394
LAN
S/PDIF
OUT
COM1
COM2
SPDIF
PS2
FW
USB
6+7
USB
1+3
10+11
LAN
USB
0+2
Audio
LAN
Note:
Power supplies with 4-pin or
8-pin connector (+12V
processor power) can be used.
24
Channel A Channel B
13
A26361-D2608-Z211-1-8N19, edition 1

Mainboard D2608
List of onboard Features D2608
Chipset Intel® iX38
Board size ATX
VGA -
Audio / 8-channel / S/PDIF /-/-
Buzzer / int. Speaker Support -/
LAN 1 Gbit / 100 Mbit/ 10 Mbit / /
LAN ASF /Aol / WoL / Boot /-/ /
Serial ATA / ATA / RAID /-/
FireWireTM / USB 2.0 /
FAN monitored PSU* / CPU FAN(1) / AUX1 (FAN2) / AUX2 (FAN3) /
AUX3 (FAN4) / / / /
FAN controlled PSU* / CPU FAN(1) / AUX1 (FAN2) / AUX2 (FAN3) /
AUX3 (FAN4) / / / /
TEMPmonitoredCPU/ONB1/ONB2/HDD ///-
SmartCard SystemLock (USB / serial) /-
Fujitsu Technology Solution Keyboard Power Button Support
Special onboard features D2608
Silent Fan / Silent Fan LT / System Guard / Silent Drives /-/ /
Recovery BIOS / Desk Update / Multi Boot / Safe Standby / / /
HDD Password / Logo Boot / Intel On Screen Branding / /
* not supported by standard Power Supplies
Special Features
Green Edition Halogen-free and lead-reduced product
Silent Fan Independent temperature related processor and fan supervision and control
System Guard View and adjust Silent Fan
Silent Drives Noise reduction for optical and hard disk drives
Safe Standby Prevents data loss in S3 (Save-to-RAM)
Recovery BIOS Restores a corrupted BIOS
Desk Update Simple driver update with DU CD
Multi Boot Comfortable boot from any boot device
HDD Passwort Access protection for ATA5/ATAI5 disk drives
A26361-D2608-Z211-1-8N19, edition 1

Kurzbeschreibung des Mainboards
Kurzbeschreibung des Mainboards
Hinweise zu den Baugruppen
Beachten Sie bei Baugruppen mit EGB unbedingt Folgendes:
• Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten
Gegenstands), bevor Sie mit Baugruppen arbeiten.
• Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein.
• Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen.
• Fassen Sie die Baugruppen nur am Rand an.
• Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe.
Eine Übersicht der Leistungsmerkmale finden Sie im Datenblatt.
Besondere Merkmale
Ihr Mainboard ist in verschiedenen Ausbaustufen erhältlich. Abhängig von der Konfiguration
Ihres Mainboards besitzt oder unterstützt das Mainboard bestimmte Merkmale.
In diesem Handbuch finden Sie die wichtigsten Eigenschaften dieses Mainboards beschrieben.
Weitere Informationen zu Mainboards finden Sie im Handbuch "Basisinformationen Mainboard"
auf der CD "User Documentation" oder "OEM Mainboard" bzw. im Internet.
Anschlüsse und Steckverbinder
Die Position der Anschlüsse und Steckverbinder Ihres Mainboards finden
Sie am Anfang des Handbuches.
Die markierten Komponenten und Steckverbinder müssen nicht auf
dem Mainboard vorhanden sein.
Externe Anschlüsse
Die Position der externen Anschlüsse Ihres Mainboards finden Sie am Anfang des Handbuches.
PS/2-Tastaturanschluss, violett
(optional)
PS/2-Mausanschluss, grün (optional)
LAN-Anschluss (RJ-45) Mikrofonanschluss, rosa
Audioeingang (Line in), hellblau USB – Universal Serial Bus, schwarz
Audioausgang (Line out), hellgrün VGA, blau
Serielle Schnittstelle, türkis Parallele Schnittstelle/Drucker,
burgund (optional)
A26361-D2608-Z211-1-8N19, Ausgabe 1 Deutsch - 1

Kurzbeschreibung des Mainboards
Prozessor ein-/ausbauen
Für alle hier beschriebenen Arbeiten muss Ihr System vollständig von der Netzspannung
getrennt sein! Nähere Angaben dazu finden Sie in der Betriebsanleitung Ihres Systems.
Technische Daten
• Sockel LGA 775, max. 130 W; Intel® Core 2 Quad Processors 1333/1066 MHz FSB;
Intel® Core 2 DUO Processors 1333/1066/800 MHz FSB, Intel® Pentium Dual Core E2xxx
Processors 800 MHz FSB, Intel® Celeron® Processors 4xx 800 MHz FSB
• Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren finden
Sie im Internet unter: "http://ts.fujitsu.com/mainboards".
Fassen Sie auf keinen Fall die Unterseite des Prozessors an. Schon leichte
Verunreinigungen wie Fett von der Haut können die Funktion des Prozessors
beeinträchtigen oder den Prozessor zerstören. Setzen Sie den Prozessor mit
großer Sorgfalt in den Steckplatz, da die Federkontakte des Steckplatzes sehr
empfindlich sind und nicht verbogen werden dürfen.
Sind ein oder mehrere Federkontakte verbogen, setzen Sie auf keinen Fall
den Prozessor ein, da dieser dadurch beschädigt werden könnte. Wenden
Sie sich bitte direkt an Ihren zuständigen Händler
2 - Deutsch A26361-D2608-Z211-1-8N19, Ausgabe 1

Kurzbeschreibung des Mainboards
Vorgehensweise
Der Steckplatz für Prozessor ist zum Schutz der Federkontakte mit einer Schutzkappe
abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe
von Fujitsu Technology Solution zurück genommen werden!
a
b
b
►Entfernen Sie den Kühlkörper.
►Drücken Sie auf den Hebel und
haken Sie ihn aus.
►Klappen Sie die Halterung nach oben.
►Halten Sie den Prozessor mit Daumen
und Zeigefinger und stecken Sie ihn
so in den Steckplatz (b), dass die
Markierung des Prozessors mit der
Markierung am Steckplatz von der Lage
her übereinstimmt (a).
►Drücken Sie den Hebel nach unten,
bis er wieder einhakt.
►Entfernen Sie die Schutzklappe und
verwahren Sie diese.
Bitte beachten Sie, dass je nach verwendetem Kühlkörper unterschiedliche
Kühlkörperhalterungen auf dem Mainboard benötigt werden.
►Je nach Ausbau-Variante müssen Sie eine Schutzfolie vom Kühlkörper abziehen oder den
Kühlkörper mit Wärmeleitpaste bestreichen, bevor Sie ihn aufsetzen.
►Befestigen Sie den Kühlkörper - je nach Ausführung - mit vier Schrauben
oder stecken Sie ihn in die Befestigungen.
A26361-D2608-Z211-1-8N19, Ausgabe 1 Deutsch - 3

Kurzbeschreibung des Mainboards

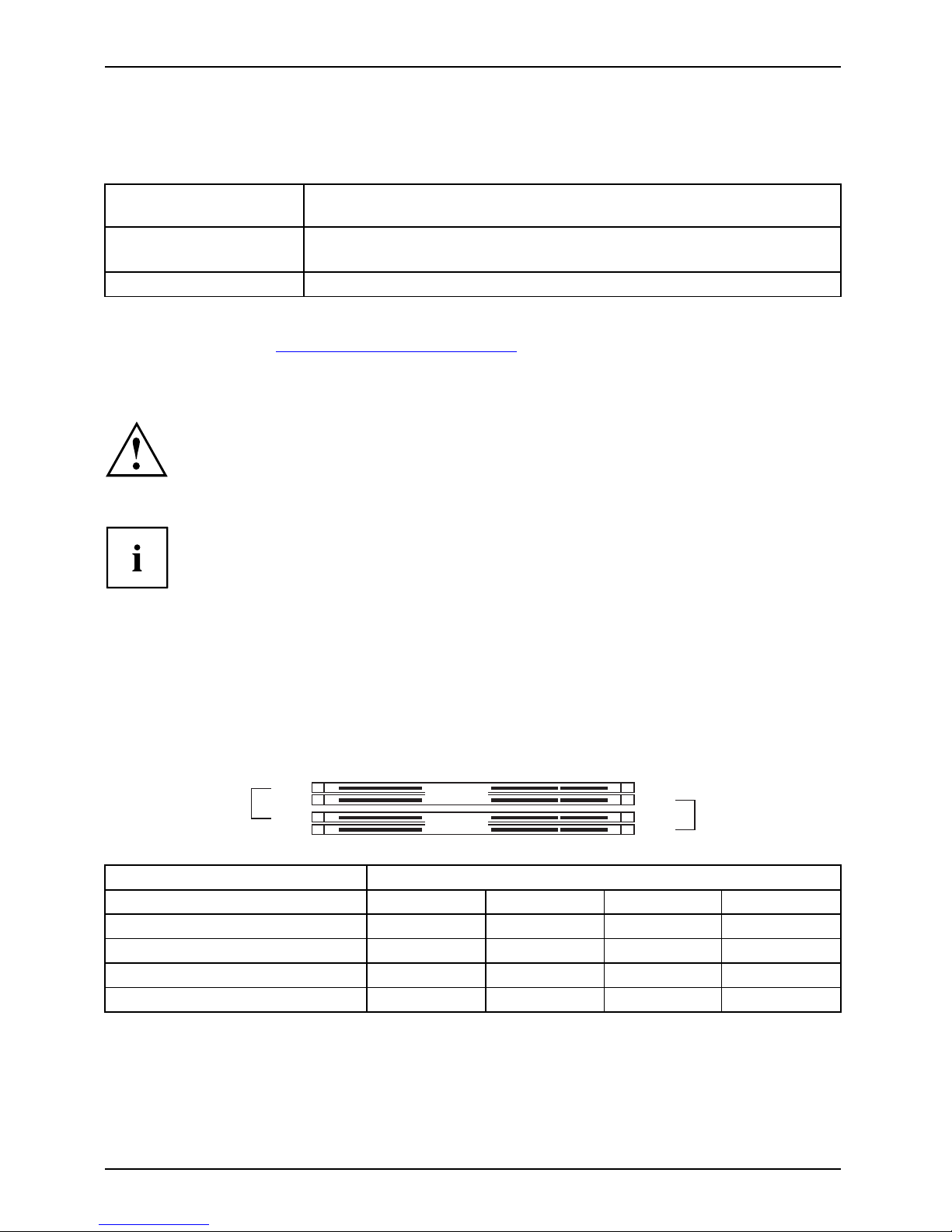

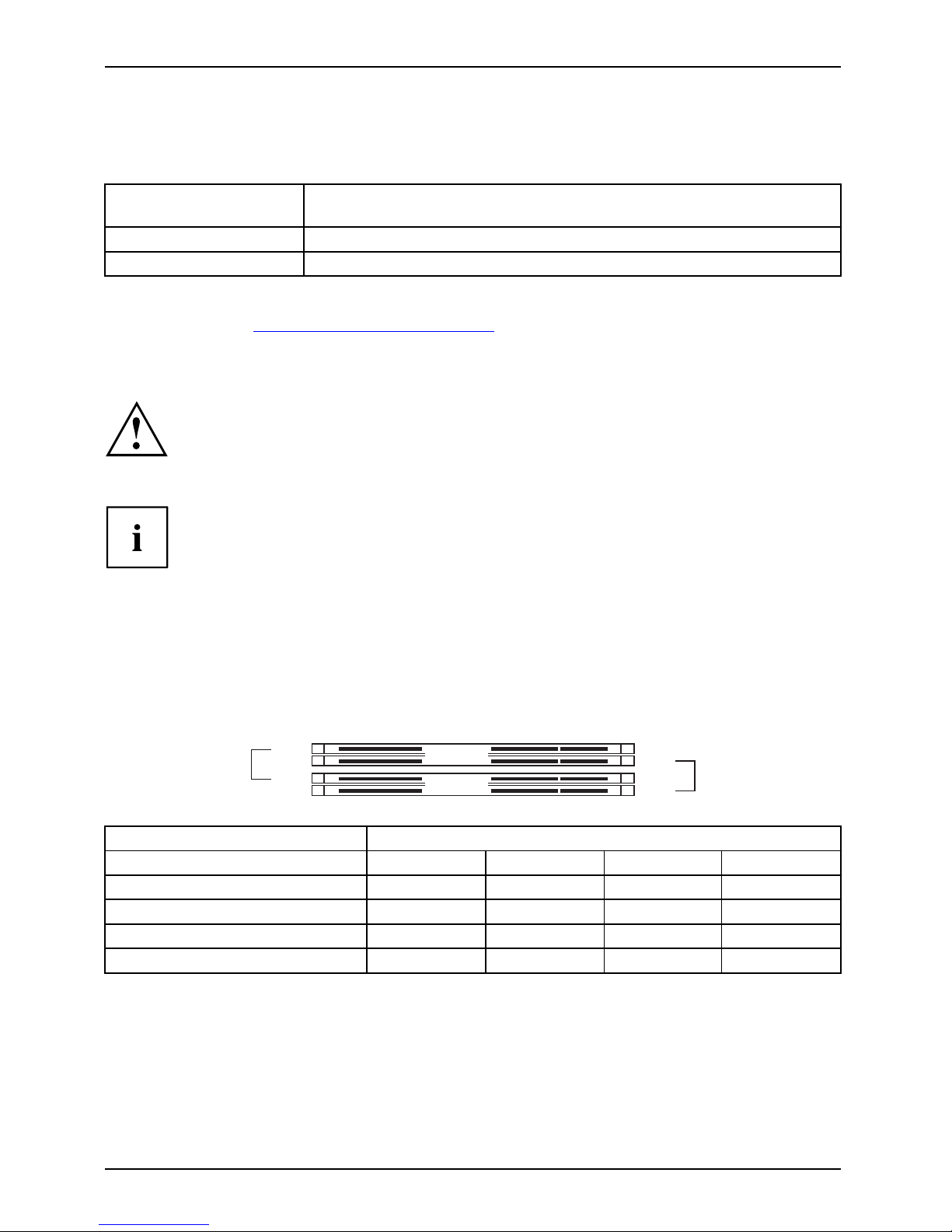

Hauptspeicher ein-/ausbauen
Technische Daten
Technologie DDR2 667/800 SDRAM ungepufferte DIMM Module 240-Pin; 1,8 V;
64 Bit, ECC möglich
Gesamtgröße 256 MBytes bis 8 GByte DDR2
Modulgröße 256, 512, 1024 oder 2048 MByte pro Modul
Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule finden
Sie im Internet unter: "http://ts.fujitsu.com/mainboards".
Es muss mindestens ein Speichermodul eingebaut sein. Speichermodule mit
unterschiedlicher Speicherkapazität können kombiniert werden.
Es dürfen nur ungepufferte 1,8 V-Speichermodule mit und ohne ECC verwendet werden.
DDR2-Speichermodule müssen der PC2-6400U- oder PC2-5300U Spezifikation
entsprechen.Genauso werden DDR2-Speichermodule der PC2-6400E-
oder PC2-5300E-Spezifikation unterstützt.
Um Probleme zu vermeiden, verbauen Sie ECC und NON-ECC-Speichermodule nicht
gemeinsam.
Das Mainboard besitzt zwei Speichkanäle (Channel A und Channel B) mit
zwei Steckplätzen (Slot1 und 3 oder Slot 2und 4).
Wenn Sie mehr als ein Speichermodul verwenden, dann achten Sie darauf,
die Speichermodule auf beide Speicherkanäle aufzuteilen. Dadurch nutzen
Sie die Performancevorteile des Dual-Channel-Mode.
Die maximale Systemperformance ist gegeben, wenn in Channel A und
Channel B die gleiche Speichergröße verwendet werden.
Um die Bestückung zu erleichtern, sind die Steckplätze (Slots) farbig gekennzeichnet.
Channel B
slot 4
slot 2
Channel A
slot 3
slot 1
Anzahl der gesteckten Speichermodule
Zu verwendender Steckplatz 1234
Channel A, Slot 1 xxxx
Channel B, Slot 2 xxx
Channel A, Slot 3 xx
Channel B, Slot 4 x
Der Ein-/Ausbau ist im Handbuch "Basisinformationen Mainboard" beschrieben.
4 - Deutsch A26361-D2608-Z211-1-8N19, Ausgabe 1

Kurzbeschreibung des Mainboards
PCI-Bus-Interrupts - Auswahl des richtigen
PCI-Steckplatzes
Umfangreiche Informationen zu diesem Abschnitt finden Sie im Handbuch
"Basisinformationen Mainboard".
Um optimale Stabilität, Performance und Kompatibilität zu erreichen, vermeiden
Sie die mehrfache Nutzung von ISA IRQs oder PCI IRQ Lines (IRQ Sharing).
Sollte IRQ Sharing nicht zu umgehen sein, so müssen alle beteiligten Geräte
und deren Treiber IRQ Sharing unterstützen.
Welche ISA IRQs den PCI IRQ Lines zugeordnet werden, wird normalerweise automatisch
vom BIOS festgelegt (siehe Beschreibung "BIOS-Setup").
Monofunktionale Erweiterungskarten
PCI-/PCI-Express-Erweiterungskarten benötigen maximal einen Interrupt, der als
PCI-Interrupt INT A bezeichnet wird. Erweiterungskarten, die keinen Interrupt benötigen,
können in einen beliebigen Steckplatz eingebaut werden.
Multifunktionale Erweiterungskarten oder Erweiterungskarten mit integrierter PCI-PCI Brigde
Diese Erweiterungskarten benötigen bis zu vier PCI-Interrupts: INT A, INT B, INT C, INT D.
Wie viele und welche dieser Interrupts verwendet werden, entnehmen Sie der
mitgelieferten Dokumentation der Karte.
Die Zuordnung der PCI-Interrupts zu den IRQ Lines finden Sie in der folgenden Tabelle:
On board controller
PCI INT LINE 1(A) 2(B) 3(C) 4(D) 5(E) 6(F) 7(G) 8(H)
UHCI
#1 Dev 1A Fn 0 1th ----x---
#2 Dev 1A Fn 12nd -x------
#3 Dev 1D Fn 0 3rd -------x
#4 Dev 1D Fn 14th ------x-
#5 Dev 1A Fn 25th -----x--
EHCI #1 USB 2.0 -x------
EHCI #2 USB 2.0 -------x
SATA #1 ---x----
SATA #2 -x------
SMBus ---x----
Intel LAN --x-----
HD Audio ----x---
Firewire DABC----
A26361-D2608-Z211-1-8N19, Ausgabe 1 Deutsch - 5

Kurzbeschreibung des Mainboards
Mechanical Slot
PCI INT LINE 1(A) 2(B) 3(C) 4(D) 5(E) 6(F) 7(G) 8(H)
PCI
#1 Slot 7 --
DA -BC-
#2 Slot 6 --
AB -CD-
#3 Slot 3 -------x
PCIe x16
Slot 2 ABCD-
Slot 4 -- DC -BA -
PCIe X1 -- CD-AB -
PCIe X4 --x-
Verwenden Sie zuerst PCI-/PCI-Express-Steckplätze, die über eine einzige PCI IRQ Line
verfügen (kein IRQ Sharing). Wenn Sie einen anderen PCI-/PCI-Express-Steckplatz mit IRQ
Sharing benutzen müssen, überprüfen Sie, ob die Erweiterungskarte IRQ Sharing mit den
anderen Geräten auf dieser PCI IRQ Line einwandfrei unterstützt. Auch die Treiber aller Karten
und Komponenten an dieser PCI IRQ Line müssen IRQ Sharing unterstützen.
6 - Deutsch A26361-D2608-Z211-1-8N19, Ausgabe 1

Kurzbeschreibung des Mainboards
BIOS-Update
Wann sollte ein BIOS-Update durchgeführt werden?
Fujitsu Technology Solution stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität
zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten.
Außerdem können neue BIOS-Funktionen integriert werden.
Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteht,
das sich durch neue Treiber oder neue Software nicht beheben lässt.
Wo gibt es BIOS-Updates?
Im Internet unter "http://ts.fujitsu.com/mainboards" finden Sie die BIOS-Updates.
BIOS-Update unter DOS mit startfähiger
BIOS-Update-Diskette – Kurzbeschreibung
►Laden Sie die Update-Datei von unserer Internet-Seite auf Ihren PC.
►Legen Sie eine leere Diskette (1,44 MByte) ein.
►Führen Sie die Update-Datei aus (z. B. 2608103.EXE).
Es wird eine startfähige Update-Diskette erstellt. Lassen Sie diese Diskette im Laufwerk.
►Starten Sie den PC neu.
►Folgen Sie den Bildschirmanweisungen.
Detaillierte Informationen zum BIOS-Update unter DOS finden Sie im Handbuch
zum "BIOS-Setup" (CD "Drivers & Utilities").
BIOS-Update unter Windows mit dem
Utility DeskFlash
Ein BIOS-Update kann mit dem Utility DeskFlash auch direkt unter Windows durchgeführt werden.
DeskFlash befindet sich auf der CD "Drivers & Utilities" (unter DeskUpdate).
A26361-D2608-Z211-1-8N19, Ausgabe 1 Deutsch - 7

Kurzbeschreibung des Mainboards
8 - Deutsch A26361-D2608-Z211-1-8N19, Ausgabe 1

Brief description of mainboard
Brief description of mainboard
Information about boards
Be sure to observe the following for boards with ESD:
• You must always discharge static build up (e.g. by touching a grounded object)
before working with the board.
• The equipment and tools you use must be free of static charge.
• Remove the power plug from the mains supply before inserting or removing
boards.
• Always hold boards by their edges.
• Never touch connector pins or conductors on the board.
An overview of the features is provided in the data sheet.
Special features
Your mainboard is available in different configuration levels. Depending on the configuration,
your mainboard will be equipped with or provide support for certain features.
This manual describes the most important properties of this mainboard.
Additional information on mainboards is provided in the manual "Basic information on mainboard"
on the "User Documentation" or "OEM Mainboard" CD, or on the Internet.
Interfaces and connectors
The location of the interfaces and connectors of your mainboard is specified
at the beginning of the manual.
The components and connectors marked are not necessarily present on the mainboard.
External ports
The location of the external connections of your mainboard is specified at the beginning of the manual.
PS/2 keyboard port, purple (optional) PS/2 mouse port, green (optional)
LAN port (RJ-45) Microphone jack (mono), pink
Audio input (Line in), light blue USB – Universal Serial Bus, black
Audio output (Line out), light green VGA, blue
Serial interface, turquoise Parallel port/Printer, burgundy
(optional)
A26361-D2608-Z211-1-8N19, edition 1 English - 1

Brief description of mainboard
Installing/removing the processor
Disconnect the system from the mains voltage before performing any of the tasks
described below. Details are contained in the operating manual of your system.
Technical data
• Socket LGA 775, max. 130 W; Intel® Core 2 Quad Processors 1333/1066 MHz FSB;
Intel® Core 2 DUO Processors 1333/1066/800 MHz FSB, Intel® Pentium Dual Core E2xxx
Processors 800 MHz FSB, Intel® Celeron® Processors 4xx 800 MHz FSB
• A current list of the processors supported by this mainboard is available on the
Internet at: "http://ts.fujitsu.com/mainboards".
Never touch the underside of the processor. Even minor soiling such as grease
from the skin can impair the processor’s operation or destroy the processor.
Place the processor in the socket with extreme care, as the spring contacts
of the socket are very delicate and must not be bent.
If one or more spring contacts are bent, on no account insert the processor as it
may be damaged by doing so. Please contact the responsible vendor.
2 - English A26361-D2608-Z211-1-8N19, edition 1

Brief description of mainboard
Procedure
The processor socket is covered with a protective cap to protect the spring
contacts. In the event of a warranty claim, the mainboard can only be taken back
by Fujitsu Technology Solution with the protective cap secured!
a
b
b
►Remove the heat sink.
►Press down the lever and unhook it.
►Fold up the frame.
►Hold the processor between your thumb
and index finger and insert it into the socket
(b) so that the marking of the processor is
aligned with the marking on the socket (a).
►Press the lever downward until it is
hooked in again.
►Removetheprotectivecapandkeepit.
Please note that, depending on the heat sink used, different heat sink
mounts are required on the mainboard.
►Depending on the configuration variant, you must pull a protective foil off the heat sink
or coat the heat sink with heat conducting paste before fitting it.
►Secure the heat sink - depending on the model - with four screws or push it into the mounts.
A26361-D2608-Z211-1-8N19, edition 1 English - 3

Brief description of mainboard
Installing/removing main memory
Technical data
Technology DDR2 667/800 SDRAM unbuffered DIMM modules 240-Pin; 1.8V; 64
Bit, ECC possible
Total size 256 Mbytes to 8 Gbyte DDR2
Module size 256, 512, 1024 or 2048 Mbyte for one socket
A current list of the memory modules recommended for this mainboard is available
on the Internet at: "http://ts.fujitsu.com/mainboards".
At least one memory module must be installed. Memory modules with different
memory capacities can be combined.
You may only use unbuffered 1.8 V memory modules with or without ECC.
DDR2-memory modules must meet the PC2-6400U or PC2-5300U
specification. DDR2-memory modules to the PC2-6400E or PC2-5300E
specification are also supported.
To prevent problems, do not use ECC and NON-ECC memory modules jointly.
The mainboard has two memory channels (channel A and channel B) with
twoslotseach(slot1and3orslot2and4).
If you use more than one memory module, make sure to distribute the
memory modules over both memory channels. By doing this you use the
performance advantages of the dual-channel mode.
System performance is maximised when the same memory size is
used in Channel A and Channel B.
To simplify equipping, the slots are colour coded.
Channel B
slot 4
slot 2
Channel A
slot 3
slot 1
Number of memory modules inserted
Slot to be used 1 2 3 4
Channel A, Slot 1 xxxx
Channel B, Slot 2 xxx
Channel A, Slot 3 xx
Channel B, Slot 4 x
The installation/removal is described in the "Basic information on mainboard" manual.
4 - English A26361-D2608-Z211-1-8N19, edition 1

Brief description of mainboard
PCI bus interrupts - Selecting correct PCI slot
Extensive information on this section is contained in the manual "Basic information on mainboard".
To achieve optimum stability, performance and compatibility, avoid the multiple use
of ISA IRQs or PCI IRQ Lines (IRQ sharing). Should IRQ sharing be unavoidable,
then all involved devices and their drivers must support IRQ sharing.
Which ISA IRQs are assigned to the PCI IRQ Lines is normally automatically
specified by the BIOS (see "BIOS Setup" description).
Monofunctional expansion cards
PCI/PCI Express expansion cards require a maximum of one interrupt, which is called the PCI
interrupt INT A. Expansion cards that do not require an interrupt can be installed in any desired slot.
Multifunctional expansion cards or expansion cards with integrated PCI-PCI bridge
These expansion cards require up to four PCI interrupts: INT A, INT B, INT C, INT D. How many
and which of these interrupts are used is specified in the documentation provided with the card.
The assignment of the PCI interrupts to the IRQ Lines is shown in the following table:
On board controller
PCI INT LINE 1 (A) 2 (B) 3 (C) 4 (D) 5 (E) 6 (F) 7 (G) 8 (H)
UHCI
#1 Dev 1A Fn 0 1th ----x---
#2 Dev 1A Fn 12nd -x------
#3 Dev 1D Fn 0 3rd -------x
#4 Dev 1D Fn 14th ------x-
#5 Dev 1A Fn 25th -----x--
EHCI #1 USB 2.0 -x------
EHCI #2 USB 2.0 -------x
SATA #1 ---x----
SATA #2 -x------
SMBus ---x----
Intel LAN --x-----
HD Audio ----x---
Firewire DABC----
A26361-D2608-Z211-1-8N19, edition 1 English - 5

Brief description of mainboard
Mechanical slot
PCI INT LINE 1 (A) 2 (B) 3 (C) 4 (D) 5 (E) 6 (F) 7 (G) 8 (H)
PCI
#1 Slot 7 --
DA -BC-
#2 Slot 6 --
AB -CD-
#3 Slot 3 -------x
PCIe x16
Slot 2 ABCD-
Slot 4 -- DC -BA -
PCIe X1 -- CD-AB -
PCIe X4 --x-
Use first PCI/PCI Express slots that have a single PCI IRQ Line (no IRQ sharing). If you
must use another PCI/PCI Express slot with IRQ sharing, check whether the expansion card
properly supports IRQ sharing with the other devices on this PCI IRQ Line. The drivers of all
cards and components on this PCI IRQ Line must also support IRQ sharing.
6 - English A26361-D2608-Z211-1-8N19, edition 1
