Fusion PS101 User manual

POWER SUPPLY
OPERATING INSTRUCTIONS
1. Connectthepowersupplytothemains,makingsurethattheswitchontheunitisturnedo󰀨.
2. For adjustable power supplies only, the voltage and current limits must be set before connecting anything to the outputs.
- Turn the unit on and check that the current limit adjuster is set to the required value. Generally, when used as a
power supply, the current limit will be set to maximum (fully clockwise). N.B. The display only will show the current
being supplied and not the current limit that has been set, so setting this limit is only approximate.
- To set the voltage, turn the adjuster to obtain the required voltage.
3. Withthepowersupplyturnedo󰀨,connectthecharger(orotherdevice)tothepowersupplyensuringthecorrect
polarity. RED = + POSITIVE BLACK = - NEGATIVE
4. The unit can now be turned on and the LED or LCD screen (depending on the unit being used) will light up showing
that power is now being supplied.
Lead-acid batteries can be charged with an adjustable power supply by charging at a constant current then constant voltage.
1. With the battery disconnected, using the voltage adjuster set the maximum charge voltage. For lead-acid batteries, the
voltage limit should normally be calculated based upon 2.4V per cell. i.e. 12V batteries should be set to 14.4V.
2. Decide upon the maximum charging current for your battery. This is normally between 8% and 30% of the battery
capacity i.e 10Ah battery can normally be charged at between 0.8A and 3.0A.
3. Turn the current limit to 0A (fully anti-clockwise) and connect the battery ensuring the correct polarity (Red = +ve,
Black = -ve). Now slowly turn the current limit clockwise untill the desired maximum charge current is shown on the
display. N.B If the battery is well charged then the voltage limit may already be reached, so the desired maximum
charge current will not be achievable. In this case, set the current limit adjuster to the point at which the current display
stops increasing.
4. The power supply will charge the battery at the desired current until the voltage of the battery reaches the maximum
voltage, at which stage the charge current will slowly reduce as the battery becomes charged.
5. Whenthechargeiscomplete,turnthepowersupplyo󰀨anddisconnectthebattery.
CHARGING LEAD-ACID BATTERIES WITH A PS201ADJT
BASIC OPERATION
English

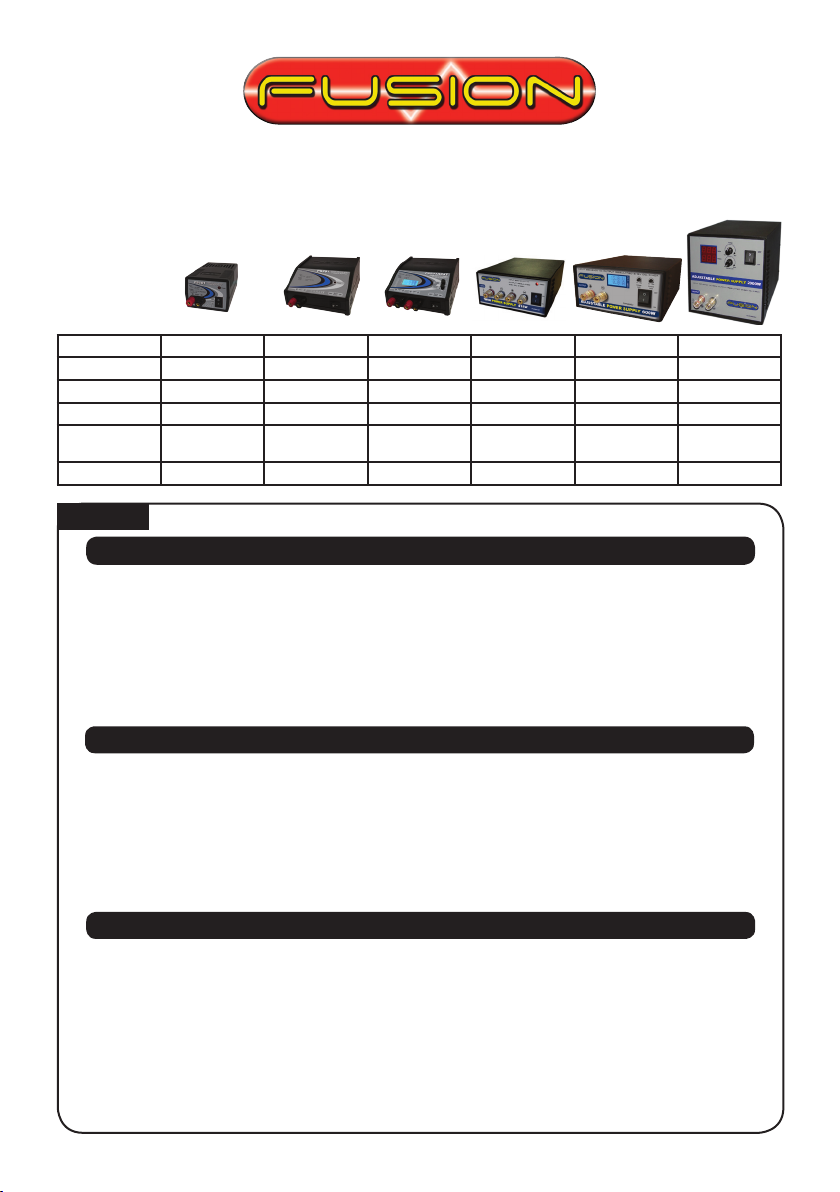

Model PS101 PS201 PS201ADJT PS415T PS600ADJ PS2000ADJ
Input 220~240V AC 220~240V AC 220~240V AC 220~240V AC 220~240V AC 220~240V AC
Output voltage 13.8V DC 13.8V DC 5~15V DC 13.8V DC 5~15V DC 12~28V DC
Power 100W 200W 200W 415W 600W 2,000W
Max Current 8A 15A 0~15A
Adjustable
30A 0~40A
Adjustable
0~80A
Adjustable
Display Backlit LCD Backlit LCD LED
• ThisunitmustONLY be used indoors.
• PlacethePowerSupplyonarm,non-ammable,level
surface.
• DO NOT cover the Power Supply.
• ALWAYS check the connection polarity, as permanent
damage can occur if connected to the supply with the
wrong polarity.
• ALWAYS disconnect the Power Supply from the AC
mains when not in use.
• NEVER connect power supplies together (serial or parallel).
• DO NOT disassemble the power supply, as there are
nouserserviceablepartsinsideandthiscana󰀨ectthe
warranty.
• ThePowerSupplymaybecomewarminuseandyou
may hear a slight buzzing sound – this is normal and no
action is needed.
• DO NOT attempt to use with equipment which requires
more than the maximum current selected.
• ALWAYS ensure that the connections into the power
supply are suitable for the current being drawn.
SAFETY PRECAUTIONS

1. Schließen Sie das ausgeschaltete Gerät an das Stromnetz an.
2. zuerst Spannung und Stromstärke einstellen, erst dann einen Verbraucher an Ausgang anschließen.
- Netzteil einschalten und den Stromwert auf den erforderlichen Wert einstellen. Wenn das Netzteil generell als
Spannungsquelle eingesetzt wird, sollte der Stromwert auf MAX gestellt werden (auf Anschlag nach rechts drehen).
Anmerkung: Das Display wird jene Stromstärke anzeigen, die gerade verbraucht wird und nicht jene, die eingestellt wurde.
- Mit dem zweiten Drehregler kann die benötigte Spannung eingestellt werden.
3. Bei ausgeschaltetem Netzteil das Ladegerät oder einen anderen Verbraucher unter Kontrolle der Polarität anschließen.
ROT = + POSITIV SCHWARZ = - NEGATIV
4. Das Netzteil kann jetzt eingeschaltet werden und das LCD- oder LED-Display (sofern vorhanden) wird den gelieferten Wert
anzeigen.
1. Placez l’interrupteur sur “OFF“ et connectez l’alimentation au réseau domestique.
2.
Tension et Courant doivent être réglés avant de connecter un appareil à l’alimentation (uniquement pour les alimentations réglables).
- Allumez l’alimentation et contrôlez que le réglage du courant est adéquat. En général le bouton de réglage du courant est
tournéàfonddanslesenshoraireàlapuissancemaximale.N.B.L’écrann’a󰀩cheraquelecourantdélivréetnonlalimite
de courant réglée, ce réglage est donc approximatif.
- Pour ajuster la tension, tournez le bouton de réglage pour ajuster le voltage désiré.
3. Alimentation éteinte, connectez le chargeur (ou autre équipement) en respectant les polarités.
ROUGE = POSITIF (+) NOIR = NEGATIF (-)
4. L’alimentation peut maintenant être allumée et la LED ou l’écran LCD (dépend du modèle utilisé) s’allumera indiquant que
l’alimentation est sous tension.
Blei-Akkus (i.e. Blei-Säure-Batterien) können mit einem einstellbaren Netzteil geladen werden, über das Konstantstrom-
Konstantspannungsverfahren.
1. Bevor der zu ladende Bleiakku angeschlossen wird, die max. Ladespannung am Netzteil einstellen, wobei die max.
Spannung (Ladeschlussspannung) pro Zelle mit 2,4V anzunehmen ist. Ein 6-zelliger Akku mit 12V (6 x 2V) Nennspannung
hätte dann 6 x 2,4V=14,4V Ladeschlussspannung.
2. Den max. Ladestrom kalkulieren. Dieser liegt zwischen 8-30% der Akkukapazität, ein 10Ah-Akku kann demnach mit 0,8-3A
geladen werden.
3. Nun den Ladestrom vorerst auf 0A stellen und den Akku unter Kontrolle der richtigen Polarität (rot = + und schwarz = -)
anschließen. Jetzt den Ladestrom mit dem Drehregler erhöhen, bis der zuvor kalkulierte Wert erreicht ist und angezeigt
wird. Anmerkung: wenn der Akku bereits ausreichend geladen ist bei Anschluss kann der gewünschte Stromwert
möglicherweise gar nicht erreicht bzw. eingestellt werden. In diesem Fall stellen Sie den Wert ein, der auf dem Display
angezeigt, sich nicht weiter erhöhen lässt.
4. Das Netzteil wird nun den Akku mit dem gewählten Strom laden bis die max. Spannung erreicht wird und bei steigendem
Ladezustand nach und nach den Strom reduzieren.
5. Wenn die Ladung komplett ist, schalten Sie bitte das Netzteil aus und trennen Sie die Verbindung zum Akku.
Les Batteries plomb-acide peuvent être chargées avec une alimentation réglable en chargeant à une tension et un courant constant.
1. Avec la batterie déconnectée, réglez le bouton de la tension au maximum. Pour les batteries plomb-acide, la limite de
tension doit normalement être calculée sur la base de 2,4V par élément. ex. une batterie 12V doit être réglée sur 14.4V.
2. Choisir le courant de charge maximale pour votre batterie. Il est normalement compris entre 8% et 30% de la capacité de
la batterie. ex: une batterie de 10Ah pourra être chargée entre 0.8A et 3.0A.
3. Tournez (anti-horaire) le bouton du courant sur 0A et connectez la batterie en respectant les polarités (Rouge = + et Noir = -).
Maintenant,tournezlentementleboutondecourantdanslesenshorairejusqu’àcequelecourantdechargemax.désiréesta󰀩ché
sur l’écran. N.B Si la batterie est bien chargée, la limite de tension pourrait déjà être atteinte, de sorte que le courant de charge max.
désiréneserapasréalisable.Danscecas,réglezleboutondecourantàl’endroitoùl’a󰀩chageactuelcesserad’augmenter.
4. L’alimentation chargera la batterie au courant souhaité jusqu’à ce que la tension de la batterie atteingne la tension
maximale, étape à laquelle le courant de charge réduira lentement à mesure que la batterie se charge.
5. Lorsque la charge est terminée, mettez l’appareil hors tension et débranchez la batterie.
DAS LADEN VON BLEI-SÄURE-BATTERIEN MIT EINEM PS201ADJT
CHARGER UNE BATTERIE A L’ACIDE AVEC LE PS201ADJT
GRUNDFUNKTION
UTILISATION
Deutsch
Français
•nuringeschlossenenRäumenverwenden.
•nuraufeinerfestenUnterlageverwenden.
•dasNetzteilnichtabdecken–Überhitzungsgefahr.
•immervorAnschlussdiePolaritätprüfen–dauerhafter
Schaden bei Missachtung möglich.
•wennnichtinVerwendung,dasGerätvomNetztrennen.
•dasGerätnichtauseinanderbauen,Garantieverlust!
•dasGerätkannimBetriebwarmwerdenundleise
Brummgeräusche erzeugen – das ist normal und
unbedenklich.
•nichtmitVerbrauchernnutzen,derenStrombedarfüber
denSpezikationendesbetre󰀨endenNetzteilsliegt!
• Utilisezcetappareiluniquementàl’intérieur.
• Placezl’appareilsurunesurfacesolideetininammable.
• NEJAMAIScouvrircetappareil.
• Toujourscontrôlerlespolarités,encasdemauvaise
connexion il y a risque de dommages permanents à cet
appareil.
• TOUJOURSdébranchercetappareilduréseau
domestique lorsqu’il n’est pas utilisé..
NE PAS démonter cet appareil car il n’y a aucune pièce
réparableparl’utilisateuretcelaa󰀨ecteralagarantie.
• L’alimentationpeutdevenirchaudeencoursd’utilisation
et vous pouvez entendre un léger bourdonnement - ce qui
est normal et aucune action n’est nécessaire.
•NEPAStenterd’utiliserunéquipementquinécessiteplus
que le courant maximal sélectionné.
SICHERHEITSVORKEHRUNGEN
PRECAUTIONS

1. Collegare i cavi dell’alimentazione al caricabatteria, assicurandosi che l’interruttore sia spento.
2. L’alimentatore fornisce la corrente. I limiti del voltaggio e della corrente erogati devono venire impostati prima di collegare il
caricabatteria all’alimentatore.
- Accendere l’alimentatore controllado che il valore della corrrente sia quello richiesto. Di solito quando è usato come
alimentatore, il valore della corrente è impostato al massimo (Fondo corsa in senso orario). N.B. Il display visualizza solo
la corrente fornita e non la corrente massima impostata, e pertanto la corrente massima impostata è solo indicativa.
- Per impostare il voltaggio, ruotare la manopola turn presente sull’alimentatore..
3. Dopo avere spento l’alimentatore collegarlo al caricabattera, (o ad altro dispositivo), rispettando le polarità.
ROSSO = + POSITIVO NERO = - NEGATIVO
4. Accendere l’alimentatore. Il LED o lo LCD si illuminano(a seconda dell’alimentatore usato ) si accenderanno.
1. Zet de schakelaar “OFF” en connecteer uw stekker met het stopcontakt.
2. Stel eerst de voltage en spanning in alvorens aan te sluiten op de stroom (enkel voor wisselstroom)
- Schakel het toestel in en controleer of de regelknop zich in de juiste stand bevind. Normaal, bij gebruik als een
stroombron, zet u de knop op maximum (volledig rechtsom). Het display zal enkel de geleverde stroom tonen niet de limiet
die ingesteld werd. Deze limiet is enkel indicatief.
- Om het voltage aan te passen zet u de regelaar op de gewenste sterkte.
3. Met de knop in de “OFF” positie, connecteer de lader (of een ander toestel) op de krachtbron met de juiste polariteit.
ROOD = + POSITIEF ZWART = - NEGATIEF
4. Het toestel kan nu ingeschakeld worden en het LED of LCD scherm (afhankelijk van het type) zal oplichten .
Le batterie al Piombo e acido possono venire caricate con un Alimentatore in grado di fornire corrente e voltaggio costanti.
1. Con la batteria scollegata impostare il voltaggio massimo di carica. Per le batterie al Piombo e acido il limite va calcolato
considerando 2,4V per cella. Per esempio, una batteria a 12V va impostato 14V.
2. Per calcolare la corrente di carica, considerare tra lo 8% e il 30% della capacità della batteria.
3. Porre la corrente a 0A. (a fondo in senso antiorario) e collegare la batteria controllando la polarità. (Rosso= + e Nero = -).
Poiruotarelamanopolaperimpostarelacorrentedicaricamassimanoaleggereilvaloresuldisplay
4. N.B Se la batteria è ben carica, è possibile che il limite sia già stato raggiunto e la corrente massima non è raggiungibile. In
questocasoimpostarelacorrentenoalpuntoincuiruotandolamanopolanilvaloresmettediaumentare.
5. Anche il limite del voltaggio può essere già stato raggiunto e non sarà raggiungibile ma massima corrente.
6.L’Alimentatorecaricalabatteriaallacorreteimpostatanoaraggiungereilvoltaggiorichiesto.Aquelpuntolacarica
prosiegueconunacorrentechediminuiscenoallacaricacompleta.
7. Completata la carica, spegnere l’Alimentatore e scollegare la batteria.
Loodbatterijen kunnen geladen worden door steeds een constante spanning en voltage te leveren.
1. Met de batterij afgekoppeld, stel het maximum gewenste voltage in. Voor loodbatterijen, moet de limiet berekend worden
gebaseerd op 2.4V per cel. vb. 12V batterijen moeten ingesteld worden op 14.4V.
2. Beslis de maximum lading voor de batterij . Dit is normaal tussen 8% en 30% van de batterij capaciteit.
vb. een 10Ah batterij kan normaal geladen worden tussen 0.8A en 3.0A.
3. Zet de spanning op 0A (volledig linksom) en connecteer de batterij met de juiste polariteit (Rood = +ve, Zwart = -ve). Draai
nu zachtjes aan de knop tot u het gewenste maximum bereikt, het display geeft de stroom weer. Als de batterij goed
geladen is kan het juiste voltage al bereikt worden alvorens de maximale ingestelde spanning is bereikt. Als dit het geval is
stel de knop dan in naar het punt dat er geen vooruitgang meer zichtbaar is.
4. De lader zal de batterij laden tot het maximum voltage van de batterij bereikt is, in dit stadium zal de stroom geleidelijk
afnemen wanneer de batterij geladen wordt.
5. Wanneer de lading voltooid is zet de lader dan uit en koppel de batterij af..
CARICA BATTERIE ACIDO - PIOMBO CON PS201ADJT
LADEN VAN LOOD BATTERIJEN MET DE PS201ADJT
UTILIZZO
GEBRUIK
Italiano
Nederlands
•Questodispositivovausatosoloincasa.
•Appoggiarel’Alimentatoresuunasuperciesolidaepiana,
noninammabile.
•NONcoprirel’Alimentatore.
•Controllaresemprelapolarità.Sesiscambialapolaritàè
possibile danneggiare l’Alimentatoret in modo permanente.
•ScollegareSEMPREl’Alimentatoredallacorrentequando
non si usa.
•NONaprirel’Alimentatore.All’internononcisonoparti
utilizzabili dall’utente e si possono provocare danni che
invalidano la garanzia.
•L’Alimentatoredurantel’usopuòdiventarecaldoed
emettere un ronzio. Ciò è normale e non deve
preoccupare.
•NONusarel’Alimentatorecondispositivicherichiedono
più corrente di quella che è in grado di fornire.
• Dittoestelmagenkelbinnengebruiktworden.
• Plaatsdestroombronopeenstevige,nietontvlambare
gelijke ondergrond.
• DekhettoestelNOOITaf!.
• Controleersteedsdepolariteitvandeaansluiting,
wanneer verkeerd aangesloten kan dit leiden tot
onherstelbare schade.
• TrekALTIJDdestekkeruitwanneernietingebruik.
• demonteerNOOITzelfhettoestel,erzittengeen
zelfvervangbare onderdelen in en uw garantie zal niet
meer tellen.
•Hettoestelkanwarmwordentijdenshetgebruikenukan
een licht zoemend geluid waarnemen – Dit is normaal en
u hoeft geen actie te ondernemen.
• Gebruikgeenmateriaaldatmeerstroombehoeftdanhet
toestel kan leveren.
PRECAUZIONI IMPORTANTI
VEILIGHEIDSVOORSCHRIFTEN

1. Koppla in nätaggregatet till vägguttaget, var noggrann med att enheten är avslagen när du gör detta.
2. Gäller för justerbara nätaggregat. Spänning och strömbegränsning måste sättas innan du kopplar in en laddare till
enheten.
- Slå på enheten, kontrollera strömbegränsningen till korrekt värde.
- Generellt ställs strömmen till max. Fullt medurs. NB. Displayen visar endast vilken strömstyrka den ger, inte den
begränsning du har satt. Begränsningen är ungefärlig. För att ställa spänningen vrid till önskad nivå.
3. När enheten är avslagen, koppla in laddaren och försäkra korrekt polaritet.
RÖD= + PLUS SVART = - MINUS
4. Slå på enheten, LED eller LCD skärm lyser upp, detta visar att ström ges.
Bly batterier kan laddas med nätaggregat genom laddning med konstant spänning och strömstyrka.
1. Med batteriet ej inkopplat, med justeringen ställ max ladd spänning. För bly batterier, spänningen skall normalt baseras på
2.4v/ cell, 12V batterier skall ställas på 14.4v
2. Bestäm max laddstyrka. Detta är normalt mellan 8% och 30% av batteriets kapacitet. Ett 10Ah batteri kan normalt laddas
mellan 0.8A och 3.0A
3. Ställ strömbegränsningen till 0A fullt moturs. Koppla in batteriet, säkerställ korrekt polaritet (Röd= + Svart = -) Vrid nu
långsamt strömmen medurs tills du uppnår till önskad max laddstyrka visas på displayen. Om batteriet är fullt laddat,
så kommer Spännings begränsningen redan vara uppnådd. Så önskad Max laddning är inte möjlig. Om detta sker ställ
begränsningen till den punkt då displayen inte längre visar en ökning.
4. Enheten kommer ladda batteriet på önskad laddstyrka tills spänningen når max, då kommer laddstyrkan sakta minskas när
batteriet är fullt.
5. När laddningen är klar, slå av nätaggregatet och koppla ur batteriet..
LADDNING AV BLY BATTERIER MED PS201ADJT
ANVÄNDNING
Svenska
• Enhetenskallendastanvändasinomhus.
• Placeraspåenfastickebrännbaryta.
• Täckinteöverenheten.
• Kontrolleraalltidkorrektpolaritet,skadakanskevidfel
inkoppling.
• Kopplaalltidurnätaggregatetfrånvägguttagetnärden
inte används.
• Plockainteisärenheten,dettapåverkargarantin.
• Enhetenkanblirvarmunderanvändningochdukanhöra
ett ljud, detta är normalt.
• ANVÄNDINTEenhetentillladdaresomkräverhögre
strömstyrka än den klarar av.
SÄKERHETSFöRESKRIFTER
www.logicrc.com
LogicRCLtd,12-18HarthamLane,Hertford,SG141QN,UK rev 09-2015
