Future light WL-250 MK2 User manual

©
Copyright
Nachdruck verboten!
Reproduction prohibited!
Réproduction interdit!
Prohibida toda reproducción.
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
Gardez ce mode d’emploi pour des
utilisations ultérieures!
Guarde este manual para posteriores usos.
BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
WL-250 MK2
Architectural Spot

00026452.DOC, Version 1.1
2/43
MULTI-LANGUAGE-INSTRUCTIONS
Inhaltsverzeichnis/Table of contents
Sommaire/Contenido
EINFÜHRUNG................................................................................................................................................... 4
Lieferumfang .................................................................................................................................................. 4
SICHERHEITSHINWEISE................................................................................................................................. 4
BESTIMMUNGSGEMÄßE VERWENDUNG..................................................................................................... 6
GERÄTEBESCHREIBUNG............................................................................................................................... 7
Features ......................................................................................................................................................... 7
Geräteübersicht.............................................................................................................................................. 8
INSTALLATION ................................................................................................................................................ 8
Lampeninstallation/Lampenwechsel .............................................................................................................. 8
Montage ......................................................................................................................................................... 9
Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor................................................. 10
Anschluss ans Netz...................................................................................................................................... 11
BEDIENUNG ................................................................................................................................................... 11
Stand Alone-Betrieb ..................................................................................................................................... 11
DMX-gesteuerter Betrieb ............................................................................................................................. 11
Adressierung des Projektors........................................................................................................................ 12
DMX-Protokoll .............................................................................................................................................. 12
REINIGUNG UND WARTUNG........................................................................................................................ 12
TECHNISCHE DATEN .................................................................................................................................... 13
INTRODUCTION ............................................................................................................................................. 14
Delivery includes .......................................................................................................................................... 14
SAFETY INSTRUCTIONS............................................................................................................................... 14
OPERATING DETERMINATIONS.................................................................................................................. 16
DESCRIPTION OF THE DEVICE ................................................................................................................... 17
Features ....................................................................................................................................................... 17
Overview ...................................................................................................................................................... 17
INSTALLATION .............................................................................................................................................. 18
Installing/Replacing the lamp ....................................................................................................................... 18
Installation .................................................................................................................................................... 18
DMX-512 connection / connection between fixtures.................................................................................... 19
Connection with the mains........................................................................................................................... 20
OPERATION.................................................................................................................................................... 20
Stand Alone operation.................................................................................................................................. 20
DMX-controlled operation ............................................................................................................................ 20
Addressing ................................................................................................................................................... 21
DMX-protocol ............................................................................................................................................... 21
CLEANING AND MAINTENANCE ................................................................................................................. 21
TECHNICAL SPECIFICATIONS..................................................................................................................... 22

00026452.DOC, Version 1.1
3/43
INTRODUCTION ............................................................................................................................................. 23
Inclus dans la livraison................................................................................................................................. 23
INSTRUCTIONS DE SÉCURITÉ .................................................................................................................... 24
EMPLOI SELON LES PRESCRIPTIONS....................................................................................................... 25
DESCRIPTION DE L'APPAREIL.................................................................................................................... 27
Features ....................................................................................................................................................... 27
Aperçue des parties ..................................................................................................................................... 27
INSTALLATION .............................................................................................................................................. 28
Installer/Remplacer la lampe ....................................................................................................................... 28
Montage ....................................................................................................................................................... 28
Connexions au contrôleur DMX-512 / raccord projecteur - projecteur ........................................................ 29
Alimentation ................................................................................................................................................. 30
MANIEMENT ................................................................................................................................................... 31
Opération Stand Alone................................................................................................................................. 31
Contrôle par DMX ........................................................................................................................................ 31
Codage du projecteur................................................................................................................................... 31
Protocôle DMX ............................................................................................................................................. 32
NETTOYAGE ET MAINTENANCE ................................................................................................................. 32
CARACTÉRISTIQUES TECHNIQUES ........................................................................................................... 33
INTRODUCCIÓN............................................................................................................................................. 34
Incluido en la entraga................................................................................................................................... 34
INSTRUCCIONES DE SEGURIDAD .............................................................................................................. 35
INSTRUCCIONES DE MANEJO .................................................................................................................... 36
DESCRIPCIÓN DEL APARATO..................................................................................................................... 37
Features ....................................................................................................................................................... 37
Descripción de las partes............................................................................................................................. 38
INSTALACIÓN ................................................................................................................................................ 38
Instalar/Reemplazar la lámpara ................................................................................................................... 38
Montaje......................................................................................................................................................... 39
Conexión al controlador DMX / conexión proyector - proyector .................................................................. 40
Alimentación................................................................................................................................................. 40
OPERACIÓN ................................................................................................................................................... 41
Operación Stand Alone................................................................................................................................ 41
Control por DMX .......................................................................................................................................... 41
Direccionamiento del proyector ................................................................................................................... 41
Protócolo DMX ............................................................................................................................................. 42
LIMPIEZA Y MANTENIMIENTO..................................................................................................................... 42
ESPECIFICACIONES TÉCNICAS.................................................................................................................. 43
Diese Bedienungsanleitung gilt für die Artikelnummer 51833577
This user manual is valid for the article number 51833577
Ce mode d'emploi est concu pour le n° d'art. 51833577
Este manual del usuario es válido para la referencias 51833577
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous:
Vd. puede encontrar la versión más reciente de este manual en el Internet bajo:
www.futurelight.com

00026452.DOC, Version 1.1
4/43
BEDIENUNGSANLEITUNG
WL-250 MK2
Architektur-Scheinwerfer
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung
sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
-entsprechend qualifiziert sein
-diese Bedienungsanleitung genau beachten
-die Bedienungsanleitung als Teil des Produkts betrachten
-die Bedienungsanleitung während der Lebensdauer des Produkts behalten
-die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
-sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen FUTURELIGHT WL-250 MK2 entschieden haben. Sie haben hiermit
ein leistungsstarkes und vielseitiges Gerät erworben.
Nehmen Sie den WL-250 MK2 aus der Verpackung.
Lieferumfang
1Gerät
1 Bedienungsanleitung
SICHERHEITSHINWEISE
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die-
ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!

00026452.DOC, Version 1.1
5/43
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die
Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean-
spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb
und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
LEBENSGEFAHR!
Lassen Sie den elektrischen Anschluss nur vom autorisierten Fachhandel ausführen!
Der Aufbau entspricht der Schutzklasse I. Gemäß den Vorschriften muss daher der Schutzleiter ange-
schlossen werden.
Wird ein Netzstecker montiert, darf dieser nur an eine Schutzkontakt-Steckdose angeschlossen werden,
deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete
Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen
Stromschlägen führen.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zu Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.
Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für
evtl. Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Griffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker
beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B.
durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der
Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden.
Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmut-
zungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das

00026452.DOC, Version 1.1
6/43
Gerät scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den
Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche
Stromschläge hervorrufen.
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile
hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.
Bei der ersten Inbetriebnahme kann es zu Rauch- und Geruchserzeugung kommen. Hierbei handelt es sich
nicht um eine Störung des Gerätes.
Achtung: Gerät niemals während des Betriebes berühren. Gehäuse erhitzt sich!
Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da anson-
sten die Lebensdauer der Lampe erheblich reduziert werden würde.
GESUNDHEITSRISIKO!
Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U.
epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)!
Kinder und Laien vom Gerät fern halten!
Das Gerät darf niemals unbeaufsichtigt betrieben werden!
BESTIMMUNGSGEMÄßE VERWENDUNG
Bei diesem Gerät handelt es sich um einen Architektur-Scheinwerfer, mit dem sich dekorative Lichteffekte
erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen.
Das Gerät ist gegen Sprühwasser geschützt (Schutzart IP 33) und kann deshalb sowohl in Innenräumen als
auch im Freien verwendet werden. Um diese Schutzart zu gewährleisten, müssen nach Öffnen des Gerätes
immer alle Gummidichtungen auf Beschädigungen überprüft und ordnungsgemäß montiert werden.
Dieses Gerät ist für professionelle Anwendungen für den Außenbereich vorgesehen.
Lichteffekte sind nicht für den Dauerbetrieb konzipiert. Denken Sie daran, dass konsequente Betriebspausen
die Lebensdauer des Gerätes erhöhen.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des
Gerätes.
Vergewissern Sie sich bei der Wahl des Installationsortes darauf, dass keine Kabel frei herumliegen. Sie
gefährden Ihre eigene und die Sicherheit Dritter!
Die Umgebungstemperatur muss zwischen -25° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die maximale relative Luftfeuchte beträgt 100 % bei einer Umgebungstemperatur von 25° C.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei
Gewitter allpolig vom Netz trennen (Netzstecker ziehen).
Das Bildzeichen
- - -m
bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand
zwischen Lichtaustritt und der zu beleuchteten Fläche darf 1 Meter nicht unterschreiten!
Das Gerät darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten,
muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden.

00026452.DOC, Version 1.1
7/43
Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren!
Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der
Bereich unterhalb des Montageortes abgesperrt ist.
Betreiben Sie das Gerät nur, nachdem Sie sich vergewissert haben, dass alle Gummidichtungen
ordnungsgemäß montiert, das Gehäuse fest verschlossen ist und alle nötigen Schrauben gleichmäßig
angezogen wurden.
Die Lampe darf niemals gezündet werden, wenn die Objektivlinse oder Gehäuseabdeckungen entfernt
wurden, da bei Entladungslampen Explosionsgefahr besteht und eine hohe UV-Strahlung auftritt, die zu
Verbrennungen führen kann.
Die maximale Umgebungstemperatur Ta=45° C darf niemals überschritten werden.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, Lampenexplosion, Abstürzen etc. verbunden.
GERÄTEBESCHREIBUNG
Features
250 Watt Outdoor-Scheinwerfer
•Statischer Scheinwerfer mit CMY-Farbmischung
•Motorischer Shutter
•Zur Fassadenbeleuchtung
•Reine Konvektionskühlung über Kühlrippen, keine Lüfter
•Präzisions Druckguss-Gehäuse aus Aluminium
•Für den Gebrauch im Freien geeignet, IP 33
•Elliptischer Reflektor für maximale Lichtleistung
•Vorprogrammierte CMY-Farbkombinationen
•Kann auch ohne externen DMX-Controller betrieben werden (Stand Alone-Modus und Master/Slave)
•Für MSD/HSD 250, MSD 250/2 oder MSD/HSD 200 Lampe
•DMX-512 Steuerung über jeden handelsüblichen DMX-Controller möglich

00026452.DOC, Version 1.1
8/43
Geräteübersicht
(1) Linse
(2) Fuß/Montagebügel
(3) Netzanschluss
(4) Tragegriff
(5) Kabelschlauch
(6) Steuerungsabdeckung
(Rückseite)
(7) DMX-Eingang
(8) DMX-Ausgang
(9) Vorschaltgerät/Netz-
sicherung
(10) Befestigungsloch
INSTALLATION
Lampeninstallation/Lampenwechsel
LEBENSGEFAHR!
Lampe nur bei ausgeschaltetem Gerät einsetzen!
Netzstecker ziehen!
Zur Installation benötigen Sie eine MSD/HSD 200 GY-9,5, MSD/HSD 250 GY-9,5 oder MSD 250/2 GY-9,5
Lampe.
Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm
mit Visier, Lederschurz) gewechselt werden.
Die Lampe muss gewechselt werden, wenn diese beschädigt ist
oder sich durch Wärme verformt hat!
ACHTUNG!
Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals überschritten werden. Führen Sie
deshalb Buch über die Betriebsstunden der Lampe und ersetzen Sie die Lampe rechtzeitig!

00026452.DOC, Version 1.1
9/43
Ausgebaute Leuchtmittel in einem splittergeschützten Behälter aufbewahren und fachgerecht entsorgen!
Die verwendete Lampe erreicht Temperaturen von bis zu 600° C.
Vor dem Wechseln der Lampe diese unbedingt erst abkühlen lassen (ca. 10 Minuten) und das Gerät
allpolig von der Netzspannung trennen (Netzstecker ziehen).
Vermeiden Sie es, den Glaskörper mit bloßen Händen zu berühren. Beachten Sie auch unbedingt die Hin-
weise des Lampenherstellers.
Setzen Sie keine Lampen mit einer höheren Leistungsangabe ein. Lampen mit einer höheren Leistung ent-
wickeln höhere Temperaturen, für die das Gerät nicht ausgelegt ist. Bei Zuwiderhandlungen erlischt die Ga-
rantie.
Vorgehensweise:
Schritt 1: Lösen Sie die Imbusschrauben der Linse.
Schritt 2: Entfernen Sie die Transportsicherung (Schaumstoffstücke) zwischen den Farbfiltern und der
Linse vollständig. (Nur bei Erstinbetriebnahme nötig!)
Schritt 3: Entfernen Sie die Linse.
Schritt 4: Lösen Sie die Befestigungsschrauben des Reflektors und entfernen Sie ihn.
Schritt 5: Wird eine defekte Lampe ausgetauscht, entfernen Sie zunächst die defekte Lampe aus dem
Lampenhalter.
Schritt 6: Setzen Sie die Lampe vorsichtig in den Lampenhalter ein.
Schritt 7: Setzen Sie den Reflektor wieder auf.
Schritt 8: Setzen Sie die Linse wieder auf.
Schritt 9: Ziehen Sie die Imbusschrauben fest.
Schalten Sie das Gerät niemals ein, ohne vorher alle Abdeckungen geschlossen zu haben!
Montage
Das Gerät ist ausschließlich zur stehenden Montage vorgesehen.
Achtung: Festinstallation wird empfohlen!
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung
des Eigengewichtes des Gerätes aushalten kann.
Der Installationsort muss so gewählt werden, dass das Gerät absolut plan an einem festen, erschütterungs-
freien, schwingungsfreien und feuerfesten Ort befestigt werden kann. Mittels Wasserwaage muss überprüft
werden, dass das Gerät absolut plan befestigt wurde.
Das Gerät muss außerhalb des Handbereichs von Personen installiert werden.
Die Festigkeit der Installation hängt entscheidend von der Befestigungsunterlage (Bausubstanz, Werkstoff)
wie z. B. Holz, Beton, Gasbeton, Mauersteine ab. Deshalb muss das Befestigungsmaterial unbedingt auf
den jeweiligen Werkstoff abgestimmt werden. Erfragen Sie die passende Dübel/Schraubenkombination von
einem Fachmann unter Angabe der max. Belastbarkeit und des vorliegenden Werkstoffes.
Das Gerät muss immer über alle Befestigungslöcher angebracht werden. Verwenden Sie geeignete
Schrauben und vergewissern Sie sich, dass die Schrauben fest mit dem Untergrund verbunden sind.

00026452.DOC, Version 1.1
10/43
Vorgehensweise:
Schritt 1: An der Bodenplatte des Gerätes befinden sich die Löcher zur Installation.
Schritt 2: Halten Sie das Gerät mit der Bodenplatte an die Stelle, wo es installiert werden soll.
Schritt 3: Markieren Sie Ihre Bohrlöcher mit einem Bleistift oder einem geeigneten Werkzeug.
Schritt 4: Bohren Sie die Löcher.
Schritt 5: Halten Sie das Gerät mit der Bodenplatte in der gewünschten Position und schrauben Sie es
fest.
LEBENSGEFAHR!
Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden!
Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor
Achten Sie darauf, dass die Adern der Datenleitung an keiner
Stelle miteinander in Kontakt treten. Die Geräte werden
ansonsten nicht bzw. nicht korrekt funktionieren.
Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist.
Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.
Die Verbindung zwischen Controller und Projektor sowie zwischen den einzelnen Geräten muss mit einem
zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und
-Kupplungen.

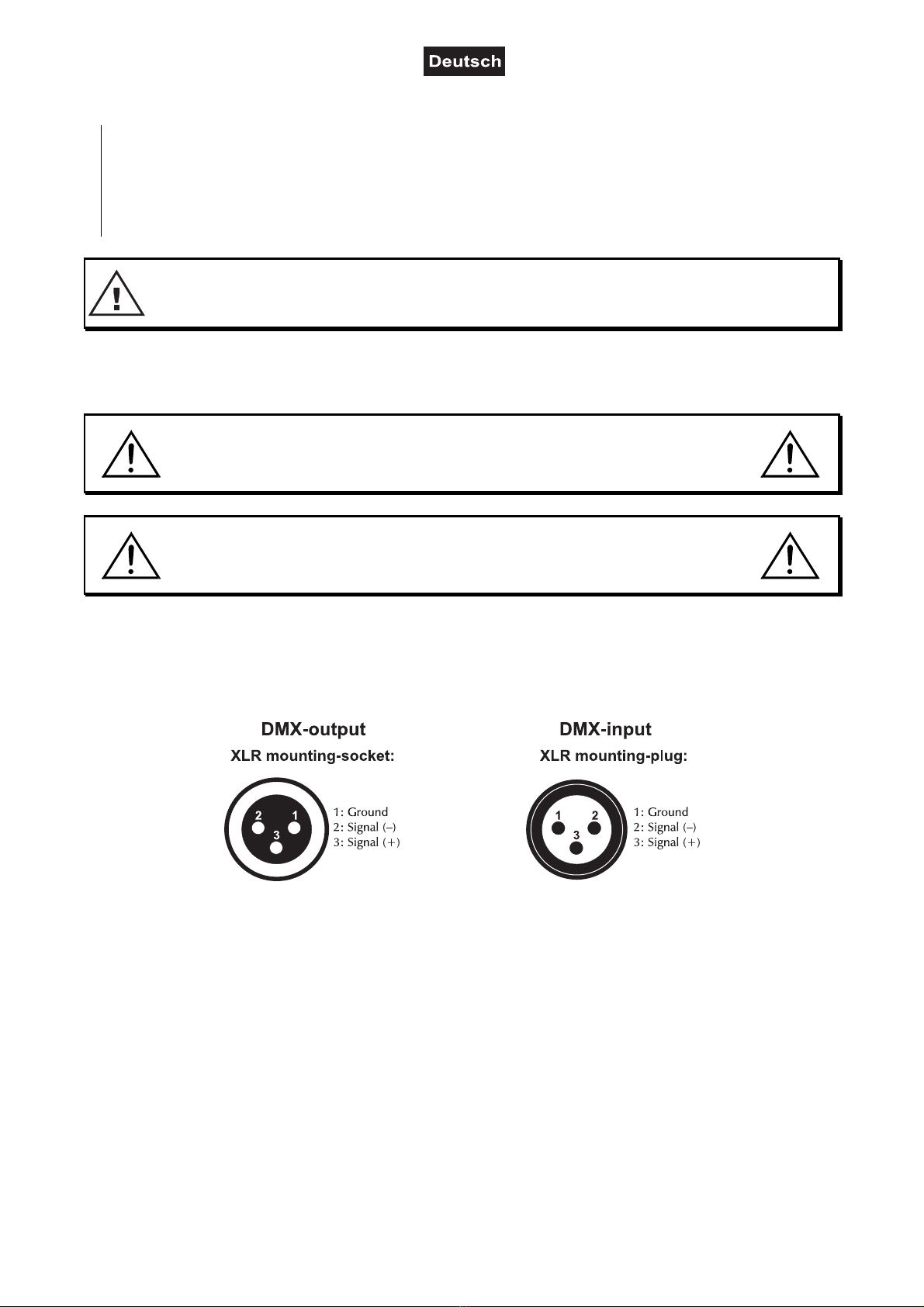

Belegung der XLR-Verbindung:
Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers
direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit
anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden.
Aufbau einer seriellen DMX-Kette:
Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes
an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte ange-
schlossen sind.
Achtung: Am letzten Projektor muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen
werden. Dazu wird ein 120 Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet
und in den DMX-Ausgang am letzten Gerät gesteckt.

00026452.DOC, Version 1.1
11/43
Anschluss ans Netz
LEBENSGEFAHR!
Lassen Sie den elektrischen Anschluss nur vom autorisierten Fachhandel ausführen!
Um das Gerät ans Netz anzuschließen, müssen Sie zuvor einen Schutzkontakt-Stecker an die Netzleitung
anbringen.
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung Pin International
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
Schließen Sie das Gerät über den Netzstecker ans Netz an.
Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit
mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen
DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA
Bemessungsdifferenzstrom ausgestattet sein.
Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden.
BEDIENUNG
Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der WL-250 MK2 den
Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit.
Stand Alone-Betrieb
Das WL-250 MK2 lässt sich im Stand Alone-Betrieb ohne Controller einsetzen.
Trennen Sie dazu den WL-250 MK2 vom Controller und vom Netz und öffnen Sie das Gerät. Rufen Sie die
vorprogrammierten Programme wie folgt auf:
Um die verschiedenen Programme auswählen zu können, müssen Sie DIP-Schalter 10 auf ON stellen und
die Programme über die DIP-Schalter 1-3 auswählen.
DIP-Schalter Programm Eigenschaft
10+1 1 Nur cyan
10+2 2 Nur gelb
10+1,2 3 Nur magenta
10+3 4 CMY, schneller Wechsel, kurze Step-Time
10+3,1 5 CMY, schneller Wechsel, lange Step-Time
10+3,2 6 CMY, langsamer Wechsel, kurze Step-Time
10+3,2,1 7 CMY, langsamer Wechsel, lange Step-Time
DMX-gesteuerter Betrieb
Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX-
Kanal eine andere Belegung mit verschiedenen Eigenschaften. Die einzelnen DMX-Kanäle und ihre
Eigenschaften sind unter DMX-Protokoll aufgeführt.

00026452.DOC, Version 1.1
12/43
Adressierung des Projektors
Über das DIP-Schalter können Sie die DMX-Startadresse definieren. Die Startadresse ist der erste Kanal,
auf den der Projektor auf Signale vom Controller reagiert.
Wenn Sie die Startadresse z. B. auf 5 definieren belegt der Projektor die Steuerkanäle 5 bis 8.
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der
WL-250 MK2 korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert.
Werden mehrere WL-250 MK2 auf eine Adresse definiert, arbeiten sie synchron.
Um das Gerät über DMX ansteuern zu können, müssen Sie DIP-Schalter 10 und 11 auf OFF stellen und die
DMX-Startadresse über die DIP-Schalter 1-9 definieren.
Belegung der DIP-Schalter:
Gerät 1 - Kanäle 1-4
Startadresse
Gerätenummer
& Kanäle
Gerät 2 - 5-8Kanäle
Gerät 3 - 9-12Kanäle
Gerät 13-164 - Kanäle
Gerät 5 - 17-20Kanäle
DIP-Schalter
Nr.
Einstellen der
DMX-Startadresse:
On
Off
Off
On
Off
On
Off
On
Off
On
Off
12 4816 32 64 128 256
12 3456789
Nun können Sie den WL-250 MK2 über Ihren Controller ansteuern.
DMX-Protokoll
Steuerkanal 1 – Shutter/Dimmer
Steuerkanal 2 – Cyan
DMX-Wert Eigenschaft
0-255 Cyan (0=weiß, 255=cyan)
Steuerkanal 3 – Gelb
DMX-Wert Eigenschaft
0-255 Gelb (0=weiß, 255=gelb)
Steuerkanal 4 – Magenta
DMX-Wert Eigenschaft
0-255 Magenta (0=weiß, 255=magenta)
REINIGUNG UND WARTUNG
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Dabei muss unter anderem auf folgende Punkte besonders geachtet werden:
1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht
korrodiert sein.
2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen
sichtbar sein.

00026452.DOC, Version 1.1
13/43
3) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse
Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung
abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel
behoben.
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
LEBENSGEFAHR!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Die Linse muss gewechselt werden, wenn diese sichtbar beschädigt ist,
so dass ihre Wirksamkeit beeinträchtigt ist, z. B. durch Sprünge oder tiefe Kratzer!
ACHTUNG!
Die Objektivlinse sollte wöchentlich gereinigt werden, da sich sehr schnell Nebelfluidrückstände absetzen,
die die Leuchtkraft des Gerätes erheblich reduzieren.
Im Geräteinneren befinden sich außer der Lampe und der Sicherung keine zu wartenden Teile. Wartungs-
und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Bitte beachten Sie auch die Hinweise unter "Lampeninstallation/Lampenwechsel".
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel
ersetzt werden, um Gefährdungen zu vermeiden.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
TECHNISCHE DATEN
Spannungsversorgung: 230 V AC, 50 Hz ~
Gesamtanschlusswert: 600 W
Schutzart: IP 33
DMX-Steuerkanäle: 4
DMX 512-Anschluss: 3-pol. XLR
Maße (LxBxH): 225 x 360 x 595 mm
Gewicht: 19 kg
Sicherung: T 3,15 A, 250 V
Maximale Umgebungstemperatur Ta: 45° C
Maximale Leuchtentemperatur im Beharrungszustand TB: 170° C
Mindestabstand zu enflammbaren Oberflächen: 0,5 m
Mindestabstand zum angestrahlten Objekt: 1 m
Zubehör:
SYLVANIA BA250/2 SE D 90V/250W GY-9,5 Best.-Nr. 89106120
GE CSD250/2 95V/250W GY-9,5 2000h 8500K Best.-Nr. 89106100
PHILIPS MSD250/2 90V/250W GY-9,5 2000h Best.-Nr. 89106115
OSRAM HSD250/80 90/250W GY9,5 3000h 8000K Best.-Nr. 89106210
FUTURELIGHT EX-6/32 Controller Best.-Nr. 51834046
FUTURELIGHT EX-8/32 Controller Best.-Nr. 51834047
FUTURELIGHT CP-240 Controller Best.-Nr. 51834265
FUTURELIGHT CP-512/64 Controller 16bit Best.-Nr. 51834295
Wizard-512 USB DMX-Software + Interface Best.-Nr. 51860102
Wizard-1024 USB DMX-Software + Interface Best.-Nr. 51860110
FUTURELIGHT DES-3 Abschlusstecker 3-pol Best.-Nr. 51834001
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
21.08.2007 ©

00026452.DOC, Version 1.1
14/43
USER MANUAL
WL-250 MK2
Architectural Spot
CAUTION!
Keep this device away from rain and moisture!
Unplug mains lead before opening the housing!
For your own safety, please read this user manual carefully before you initially start-up.
Every person involved with the installation, operation and maintenance of this device has to
-be qualified
-follow the instructions of this manual
-consider this manual to be part of the total product
-keep this manual for the entire service life of the product
-pass this manual on to every further owner or user of the product
-download the latest version of the user manual from the Internet
INTRODUCTION
Thank you for having chosen a FUTURELIGHT WL-250 MK2. You will see you have acquired a powerful
and versatile device.
Unpack your WL-250 MK2.
Delivery includes
1 Device
1 User manual
SAFETY INSTRUCTIONS
CAUTION!
Be careful with your operations. With a dangerous voltage you can suffer a dangerous
electric shock when touching the wires!
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.

00026452.DOC, Version 1.1
15/43
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer
will not accept liability for any resulting defects or problems.
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C
connection cable or on the casing, do not take the device into operation and immediately consult your local
dealer.
This device falls under protection-class I. Therefore it is essential that the yellow/green conductor gets
connected to earth. The electric connection must be carried out by a qualified employee.
The power plug must only be plugged into a protection class I outlet. The voltage and frequency must exactly
be the same as stated on the device. Wrong voltages or power outlets can lead to the destruction of the
device and to mortal electrical shock.
Never let the power-cord come into contact with other cables! Handle the power-cord and all connections
with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal
electrical shock.
Never modify, bend, strain mechanically, put pressure on, pull or heat up the power cord. Never operate next
to sources of heat or cold. Disregard can lead to power cord damages, fire or mortal electrical shock.
The cable insert or the female part in the device must never be strained. There must always be sufficient
cable to the device. Otherwise, the cable may be damaged which may lead to mortal damage.
Make sure that the power-cord is never crimped or damaged by sharp edges. Check the device and the
power-cord from time to time.
If extension cords are used, make sure that the core diameter is sufficient for the required power
consumption of the device. All warnings concerning the power cords are also valid for possible extension
cords.
Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the
power-cord by the plug. Never pull out the plug by tugging the power-cord. Otherwise, the cable or plug can
be damaged leading to mortal electrical shock. If the power plug or the power switch is not accessible, the
device must be disconnected via the mains.
If the power plug or the device is dusty, the device must be taken out of operation, disconnected and then be
cleaned with a dry cloth. Dust can reduce the insulation which may lead to mortal electrical shock. More
severe dirt in and at the device should only be removed by a specialist.
There must never enter any liquid into power outlets, extension cords or any holes in the housing of the
device. If you suppose that also a minimal amount of liquid may have entered the device, it must immediately
be disconnected. This is also valid, if the device was exposed to high humidity. Also if the device is still
running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced
insulation can cause mortal electrical shock.
There must never be any objects entering into the device. This is especially valid for metal parts. If any metal
parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and
disconnected immediately. Malfunction or short-circuits caused by metal parts may cause mortal injuries.
During the initial start-up some smoke or smell may arise. This is a normal process and does not necessarily
mean that the device is defective.
Caution: During the operation, the housing becomes very hot.
Do not switch the device on and off in short intervals as this would reduce the lamp’s life.

00026452.DOC, Version 1.1
16/43
HEALTH HAZARD!
Never look directly into the light source, as sensitive persons may suffer an
epileptic shock (especially meant for epileptics)!
Keep away children and amateurs!
Never leave this device running unattended.
OPERATING DETERMINATIONS
This device is an architectural spot for creating decorative effects. This product is only allowed to be
operated with an alternating current of 230 V, 50 Hz.
This device is rain-proof (IP 33) and therefore qualified for indoor and outdoor use. In order to maintain this
protection grade after opening the housing, all rubber sealings must be examined for damages and always
be correctly installed.
This device is designed for professional use.
Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the
device will serve you for a long time without defects.
Do not shake the device. Avoid brute force when installing or operating the device.
When choosing the installation-spot, there should not be any cables lying around. You endanger your own
and the safety of others!
The ambient temperature must always be between -25° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.
The maximum relative humidity is 100 % with an ambient temperature of 25° C.
This device must only be operated in an altitude between -20 and 2000 m over NN.
Never use the device during thunderstorms. Over voltage could destroy the device. Always disconnect the
device during thunderstorms.
When choosing the installation-spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
The symbol
- - -m
determines the minimum distance from lighted objects. The minimum distance
between light-output and the illuminated surface must be more than 1 meter.
This device is only allowed for an installation via the mounting bracket. In order to safeguard sufficient
ventilation, leave 50 cm of free space around the device.
The housing must never touch surrounding surfaces or objects.
Make sure that the area below the installation place is blocked when rigging, derigging or servicing the
fixture.
Only operate the fixture after having checked that the housing is firmly closed and all screws are tightly
fastened.
The lamp must never be ignited if the objective-lens or any housing-cover is open, as discharge lamps may
explose and emit a high ultraviolet radiation, which may cause burns.
The maximum ambient temperature Ta=45° C must never be exceeded.

00026452.DOC, Version 1.1
17/43
Operate the device only after having familiarized with its functions. Do not permit operation by persons not
qualified for operating the device. Most damages are the result of unprofessional operation!
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported. Make sure that you pack the device in
the original state.
Please consider that unauthorized modifications on the device are forbidden due to safety reasons!
Never remove the serial barcode from the device as this would make the guarantee void.
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short-
circuit, burns, electric shock, lamp explosion, crash etc.
DESCRIPTION OF THE DEVICE
Features
250 Watts outdoor-spot
•Static spot with CMY colour mixture
•Motorized shutter
•For architectural lighting
•Fully convection cooled, no fans
•High-precision aluminium die-cast housing
•Suitable for external use, IP 33
•Elliptical reflector for maximum light output
•Pre-programmed variable/random CMY colour-combinations
•Can also be operated without external controller (stand alone mode and master/slave)
•For MSD/HSD 250, MSD 250/2 or MSD/HSD 200 lamp
•DMX-control via every standard DMX-controller
Overview
(1) Lens
(2) Foot/mounting bracket
(3) Power supply
(4) Transport handle
(5) Cable tube
(6) Controller cover
(rear panel)
(7) DMX-In
(8) DMX-Out
(9) Ballast resistor/fuse
(10) Fixation hole

00026452.DOC, Version 1.1
18/43
INSTALLATION
Installing/Replacing the lamp
DANGER TO LIFE!
Only install the lamp with the device switched off!
Unplug from mains before!
For the installation, you need one MSD/HSD 200 GY-9.5, MSD/HSD 250 GY-9.5 or MSD 250/2 GY-9.5
lamp.
The lamp must only be changed when wearing appropriate protective clothing (protection glasses, protection
gloves, helmet with sight, leather apron).
The lamp has to be replaced when it is damaged
or deformed due to the heat!
CAUTION!
The lamp life given by the manufacturer must never be exceeded. This is why you need to take notes on the
operational time of the lamp or check the operating hour meter regularly and replace the lamp in time.
Keep exchanged lamp in a protective container and remove accordingly.
During the operation, the lamp reaches temperatures of up to 600° C.
Before replacing the lamp, unplug mains lead and let the lamp cool down (approx. 10 minutes).
During the installation do not touch the glass-bulbs bare-handed! Please follow the lamp manufacturer's
notes!
Do not install lamps with a higher wattage! Lamps with a higher wattage generate temperatures the device
was not designed for. Damages caused by non-observance are not subject to warranty.
Procedure:
Step 1: Unscrew the lens screws.
Step 2: Remove the transport safeties (foam rubbers) between the color filters and the lens completely.
(Only necessary at intitial start-up!)
Step 3: Remove the lens.
Step 4: Unscrew the reflector screws and remove the reflector.
Step 5: If replacing the lamp, remove the old lamp from the lamp holder.
Step 6: Insert the lamp into the lamp holder.
Step 7: Replace the reflector.
Step 8: Replace the lens.
Step 9: Tighten the lens screws.
Do not operate this device with opened cover!
Installation
This device is constructed for a standing installation only.
Permanent installation is recommended!

00026452.DOC, Version 1.1
19/43
Before attaching the device, make sure that the installation area can hold a minimum point load of 10 times
the device's weight.
The device must only be installed absolutely planar at a vibration-free, oscilation-free and fire-resistant
location. Make sure that the device is installed absolutely planar by using a water-level.
The device must be installed out of the reach of people.
The device must always be installed via all fixation holes. Do only use appropriate screws and make sure
that the screws are properly connected with the ground.
The durability of the installation depends very much on the material used at the installation area (building
material) such as wood, concrete, gas concrete, brick etc. This is why the fixing material must be chosen to
suit the wall material. Always ask a specialist for the correct plug/screw combination indicating the maximum
load and the building material.
Procedure:
Step 1: On the baseplate, there are the holes for the installation.
Step 2: Hold the baseplate onto the location where the device is to be installed.
Step 3: Mark the boreholes with a pen or a suitable tool.
Step 4: Drill the holes.
Step 5: Hold the baseplate in the desired position and tighten it.
DANGER TO LIFE!
Before taking into operation for the first time, the installation has to be approved by an expert!
DMX-512 connection / connection between fixtures
The wires must not come into contact with each other, otherwise
the fixtures will not work at all, or will not work properly.
Please note, the starting address depends upon which controller is being used.
Only use a stereo shielded cable and 3-pin XLR-plugs and connectors in order to connect the controller with
the fixture or one fixture with another.
Occupation of the XLR-connection:
If you are using controllers with this occupation, you can connect the DMX-output of the controller directly
with the DMX-input of the first fixture in the DMX-chain. If you wish to connect DMX-controllers with other
XLR-outputs, you need to use adapter-cables.
Building a serial DMX-chain:
Connect the DMX-output of the first fixture in the DMX-chain with the DMX-input of the next fixture. Always
connect one output with the input of the next fixture until all fixtures are connected.

00026452.DOC, Version 1.1
20/43
Caution: At the last fixture, the DMX-cable has to be terminated with a terminator. Solder a 120 resistor
between Signal (–) and Signal (+) into a 3-pin XLR-plug and plug it in the DMX-output of the last fixture.
Connection with the mains
DANGER TO LIFE!
The electric connection must only be carried out by a qualified electrician!
In order to connect the device to the mains, you have to install a power-plug.
The occupation of the connection-cables is as follows:
Cable Pin International
Brown Live L
Blue Neutral N
Yellow/Green Earth
The earth has to be connected!
Connect the device to the mains with the power-plug.
If the device will be directly connected with the local power supply network, a disconnection switch with a
minimum opening of 3 mm at every pole has to be included in the permanent electrical installation.
The device must only be connected with an electric installation carried out in compliance with the IEC-
standards. The electric installation must be equipped with a Residual Current Device (RCD) with a maximum
fault current of 30 mA.
Lighting effects must not be connected to dimming-packs.
OPERATION
After you connected the effect to the mains, the WL-250 MK2 starts running. During the Reset, the motors
are trimmed and the device is ready for use afterwards.
Stand Alone operation
In the Stand Alone mode, the WL-250 MK2 can be used without controller.
Disconnect the WL-250 MK2 from the controller and from the mains and open it. Call up the internal
programs as follows:
In order order to select the programs, DIP-switch no. 10 must be set to ON, the programs are selected via
DIP-switches 1-3.
DIP-switch Program Feature
10+1 1 Cyan only
10+2 2 Yellow only
10+1,2 3 Magenta only
10+3 4 CMY, fast change, short step time
10+3,1 5 CMY, fast change, long step time
10+3,2 6 CMY, slow change, short step time
10+3,2,1 7 CMY, slow change, long step time
DMX-controlled operation
You can control the projectors individually via your DMX-controller. Every DMX-channel has a different
occupation with different features. The individual channels and their features are listed under DMX-protocol.
