Gardner Bender GMT-318 User manual

• Read this owners manual
thoroughly before use and save.
• Lea completamente este manual
del propietario antes del uso y
consérvelo como referencia.
• Avant de se servir du multimetre,
lire attentivement le present
manuel d’utilisation, et le
conserver.
GMT-318
Analog Multimeter
Owners Manual
Multímetro análoga
Manual del propietario
Multimètre analogue
Manuel d’utilisation
GMT-318 0415

2
1. Introduction
The GMT-318 is an Analog Multimeter
capable of measuring 6 functions on 14
ranges. A mirror scale is provided to
reduce the possibility of parallax errors.
Small lightweight and rugged construction.
This meter was designed for the
homeowner, hobbyist and professional
needing to make electrical and electronic
equipment measurements.

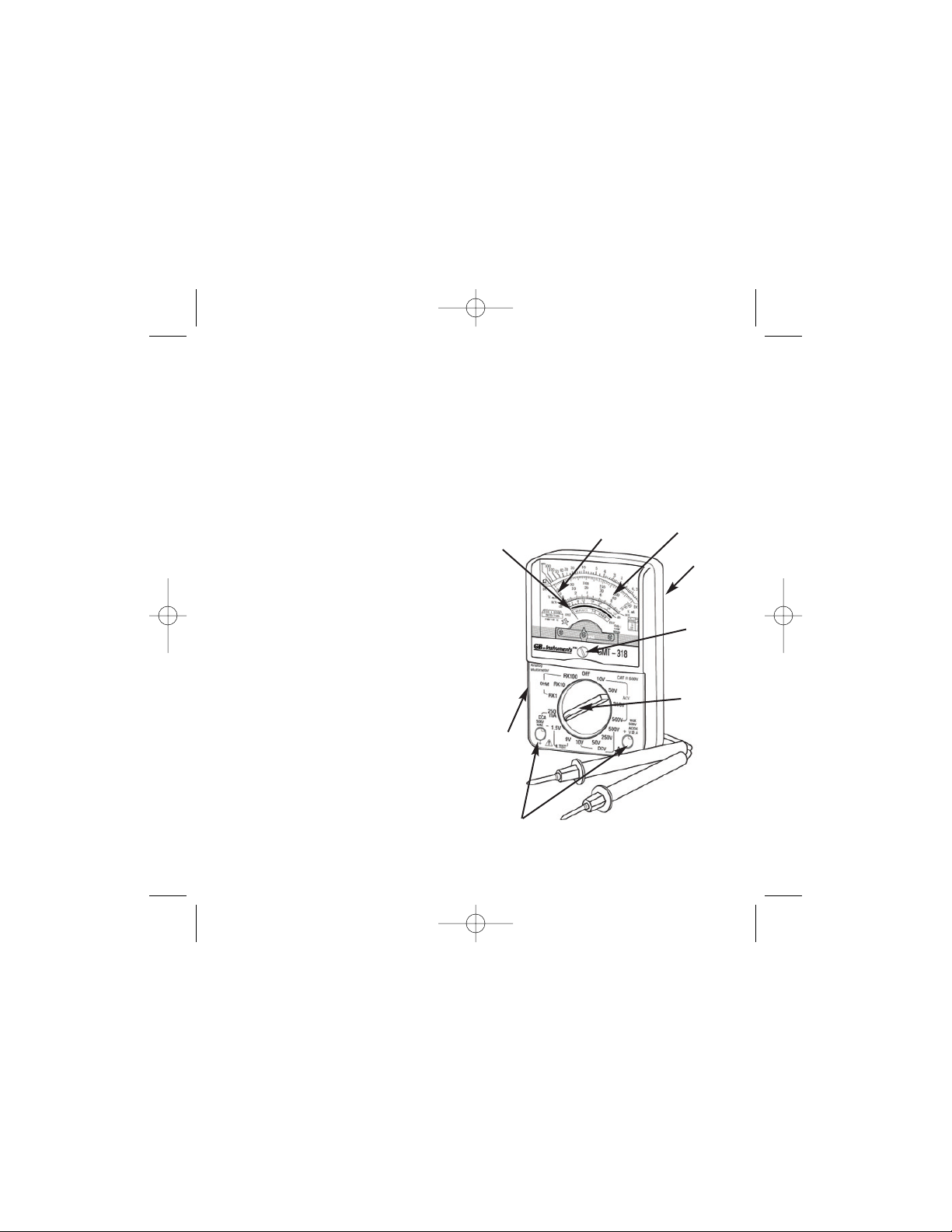

1.1 Meter Functions
Needle Analog
Scale
Mechanical
Zero
Adjust
Screw
Zero
Ohms
Adjust
ment
Input Jacks
Function/
Range
Selector
Switch
Contents
1. Introduction
1.1 Meter Functions
2. Specifications
2.1 For Your Safety
3. Operating Suggestions
3.1 Preliminary Adjustments
3.2 Internal Battery Condition
4. DC Voltage Measurement
5. DC Milliamp Measurement
6. AC Voltage Measurement
6.1 Wall Receptacles
7. Resistance/Continuity
Measurement
7.1 Extension Cords
7.2 Fuses
7.3 Switches
8. Decibel Measurement
(Transistor Gain)
9. Household Batteries
10. Battery and Fuse Replacement
11. Warranty
12. Disposal
1
Figure 1
Battery/
Fuse
Cover
Mirror
GMT-318 0415

Use extreme caution when
using this multimeter. Improper use of
this meter can result in severe damage to
property, severe personal injury or death.
Follow all instructions and suggestions in
this operators manual as well as normal
electrical safety precautions. Do not use
this multimeter if you are unfamiliar with
electrical circuits and proper test procedures.
2.1 For Your Safety
The marking “ ” on the multimeter represents
Caution, risk of electric shock.
The marking “ ” on the multimeter represents Caution,
risk of danger, important information, refer to the manual.
In order to find out the nature of the potential HAZARD
and any actions which have to be taken consult the
manual in all cases where “ ” is marked.
The marking “ ” on the multimeter represents
Functional earth terminal.
The marking “ ” on the multimeter represents
Equipment protected throughout by DOUBLE
INSULATION or REINFORCED INSULATION.
Measurement category II is for measurements
performed on circuits directly connected to the low
voltage installation. Examples are measurements
on household appliances, portable tools and
similar equipment.
1)Use extreme caution when checking
electrical circuits.
2)
Do not stand in wet or damp
work areas when working with electricity.
Wear rubber-soled boots or shoes.
3) Do not apply more voltage
4
2. Specifications
Ranges: 14 measuring ranges
DC Voltage: 10-50-250-500 Volts
AC Voltage: 10-50-250-500 Volts
DC Current (Milliamperes): 250mA
Resistance (Ohms): Rx1, Rx10, Rx100
Decibels: -20dB to +56dB on AC voltage ranges
Battery: 1.5, 9V
Accuracy: DC voltage, mA = ±4% full scale of range
AC voltage = ±5% full scale of range
Resistance = ±4° arc of scale length
Sensitivity: 2000 ohms per volt DC and AC
Function/Range Switch: 6 functions
15 positions
14 measuring ranges
Zero Ohms Adjustment Dial: Located on the left side of the housing;
adjustment dial is used to zero the needle
indicator on the ohms scale while
shorting the test leads together.
Mechanical Zero
Adjustment Screw: Located directly below the center of the
meter scale; adjust needle indicator to
read zero at the left side of the scale
before taking any measurement.
Mirrored Scale Plate: The mirror on the scale plate is used to
line up the needle with its reflection to
improve the reading accuracy by
preventing parallax error.
Recessed Input Jacks: Negative (-) input jack for black test lead,
positive (+) input jack for red test lead.
Fuse Type: F500mA, 250V, GB GF-0306
Power Source: One 1.5V AA size (non-rechargeable) battery
Test Lead Type: ETL, cETL, CE, CATII 500V 1A
Size (L X W X H): approx 109mm X 70mm X 33mm
Weight: approx 140g (including battery)
Agency Approvals: ETL cETL, CE, CATII 500V
Operating Temperature: 64F-77F (18°C-25°C)
Note: Accuracy is given for one year, at 23°C ±
2° RH<60%
This multimeter was designed to be safe at least under the following conditions
Indoor Use
Altitude: up to 2000m
Pollution degree: 2
Ingress Protection Degree: IP20
Important:
Read this operators manual thoroughly before
using this multimeter. This manual is intended
to provide basic information regarding this
multimeter and to describe common test
procedures which can be made with this unit.
Many types of appliance, machinery and
other electrical circuit measurements are
not addressed in this manual and should
be handled by experienced service
technicians.
3
!
WARNING
!
!
!
WARNING
!
WARNING
GMT-318 0415

or current than the set range of the
multimeter will allow.
4) Do not touch the metal
probes of the test leads when making a
measurement.
5) Replace worn test leads. Do not use test
leads with broken or tattered insulation. Only
test leads meeting ETL, cETL, CE CAT II
500V IA can be used in this multimeter.
6) Discharge a capacitor before measuring it.
7) Remove the test leads from the circuit being
measured as soon as the test is completed.
8) Do not measure voltage
when the function/range switch is set on
the resistance (ohms) or the current (mA)
settings. Never measure current when the
meter is set on the resistance range.
Never measure AC voltage when the
meter is set on DC voltage or DCmA.
Setting the meter on the incorrect function
may burn out some of the internal circuitry
and may pose a safety hazard.
3. Operating Suggestions
1) Set the function/range switch to the proper
position before making a measurement.
When the voltage or current is not known, it
MUST be determined that the capacity of
the selected range will handle the amount of
voltage or current in the circuit (see #3
under
For Your Safety ). Always start with the
highest range in the function. If the
reading falls within the range of a lower
setting, reset the function/range switch to
!
WARNING
!
WARNING
65
the appropriate setting for greater accuracy.
2) Avoid placing the meter in areas where
vibration, dust or dirt are present. Do not
store the meter in excessively hot, humid
or damp places. This meter is a sensitive
measuring device and should be treated
with the same regard as other electrical
and electronic devices.
3) Using the meter in areas with high magnetic
fields can result in inaccurate readings. For
greatest accuracy, lay the meter flat on a
non-metallic surface.
4) When the meter is not in use, keep the
function/range switch in the OFF position.
This keeps the needle indicator from
deflecting or ”bouncing” excessively.
5) When disconnecting the test leads from
the unit, always grasp the leads where the
input jacks meet the meter housing. Never
pull the leads out of the jacks by the
insulated wire or transport the meter using
the test leads as a carrying strap.
6) Never immerse the meter in water or
solvents. To clean the housing use a damp
cloth with a minimal amount of mild soap.
7) If the resistance (ohms) function of the
meter is not going to be used for a week or
more, remove the internal battery to avoid
potential leaks that may damage the unit.
3.1 Preliminary Adjustments
Fully seat the test leads in the correct input
jacks. If necessary, using a small flat tip
screwdriver, slowly turn the mechanical zero
GMT-318 0415

87
adjustment screw clockwise or counterclock-
wise until the needle indicator is directly over
the three black zeros at the left end of the scale.
Analog Meter: Reading the Scale
General
The first step in reading the analog scale is to
align the needle with the scale. This is
achieved by locating the mirror on the scale.
Line the needle up with its reflection. When
the reflection is hidden by the needle, the
needle is properly aligned.
Resistance (Ohms - Ω)
Use the top scale for reading the resistance.
DC Voltage (V DC)
Use the middle scale directly below the
resistance scale. Match the dial setting to the
highest number on the scale. If the setting
does not match one of the numbers, use a
scale that can be easily multiplied to give the
setting (i.e. - for 500V, use the 50V scale and
multiply the reading by 10).
AC Voltage (V AC)
Use the same numbers and procedures as
used for the DC voltage setting, but use the
scale directly below the numbers.
DC Milliamps
Use the same scale and procedure as used
for the DC voltage setting.
Decibel Gain (dB) - see pg. 14
Use the scale marked dB to read decibels for
transistor gain. Use the chart at the right of
the scale for proper conversion.
3.2 Internal Battery Condition
Before making resistance or continuity tests,
check the condition of the internal battery. First
turn the function/range switch to the ohms Rx1
position. Short the test leads together and the
needle indicator should deflect to the right side
of the scale. Keep the test leads shorted
together while simultaneously turning the zero
ohms adjustment dial until the needle indicator
reads zero at the right side of the ohms
(green) scale. If the needle will not zero,
replace the battery with a new 1.5 volt AA size
non-rechargeable battery (see Battery
Replacement ).
4. DC Voltage Measurement
1) Fully seat the test leads in the correct input
jacks, (-) black lead, (+) red lead.
2) Set the function/range switch to the
appropriate DC voltage range. If the voltage
is unknown, use the highest range. If the
Resistance
(Ohms)
Scale
DC Voltage
& Milliamps
Scale
Common Markings
for both the AC & DC
Voltage Scales
AC Voltage Scale
dB Scale for
Transistor Gain
Measurement
}
Battery Test Scale
GMT-318 0415

109
voltage applied falls within the range of a
lower setting, reset the function/range switch
to the appropriate setting for greater accuracy.
3) If the polarity of the circuit to be tested is
known, touch the black test lead to the
neutral side. If the polarity is unknown, touch
the test leads to opposite sides of the circuit.
If the needle indicator deflects to the left of
the scale, reverse the test leads.
Use the chart below as a guide to reading DC
voltage measurements:
DC V Read and
range following multiply
setting scale reading by:
10 0-10 1
50 0-50 1
250 0-250 1
500 0-50 10
5. DC Milliamp Measurement
1) Fully seat the test leads in the correct input
jacks, (-) black lead, (+) red lead.
2) Set the function/range switch to the 250
DCmA setting.
3) Touch the test leads to the circuit in series (in
line with the circuit) so that the circuit current
passes through the multimeter in order to
make the measurement. If the needle indicator
deflects to the left, reverse the test leads.
DC mA Read and
range following multiply
setting scale reading by:
250 0-250 1
Common DC Milliamperage
Measurements
It is important to point out that milliamps can
also be expressed as thousandths of an
Ampere; therefore 250 milliamps is 250
thousandths of one Amp. The 250mA function
of your multimeter is commonly used by
electronics repair technicians and hobbyists to
troubleshoot various low voltage circuits.
Although not normally used for electrical
troubleshooting around the home, this function
can be used to measure the milliamperage
draw of household items such as flashlights,
and other battery operated devices that do not
draw more than 250 mA. In fig. 2 the red (+)
test lead is hooked up to the (+) terminal of the
lantern battery while the black (-) test lead is
hooked up to the bulb. The meter will indicate
the milliamperage draw when the flashlight
switch is thrown in the ON position.
Do not apply voltage to the
test leads while the meter is set in the
milliamp range. See #8 For Your Safety.
6. AC Voltage Measurement
1) Fully seat the test leads in the correct input
jacks (-) black lead, (+) red lead.
2) Set the function/range switch to the
appropriate AC voltage range. If the
Figure 2
!
WARNING
GMT-318 0415

1211
voltage is unknown, use the highest range.
If the voltage applied falls within the range
of a lower setting, reset the function/range
switch to the appropriate setting for
greater accuracy.
3) Touch the test leads to the circuit under
test. With AC voltage, the polarity of the
test leads is not a factor.
Use the chart below as a guide to reading
AC voltage measurements:
AC V Read and
range following multiply
setting scale reading by:
10 0-10 1
50 0-50 1
250 0-250 1
500 0-50 10
Common AC Voltage Measurements
6.1 Wall Receptacles
If the receptacle is controlled by a switch, make
sure the switch is ON. Set the function/range
switch to 250V AC. Touch the test leads to the
“hot” and “neutral” slots of the receptacle (see
fig. 3A). The needle indicator should read 120V
AC on the 0-250 scale. To test for proper
grounding of the receptacle, touch one test lead
to the “hot” (narrow) side of the receptacle, and
the other test lead to the ground slot. The meter
should read 120V AC as before.
7. Resistance/Continuity Measurement
For resistance and continuity testing POWER
MUST BE OFF:
1) Fully seat the test leads in the input jacks (-)
black lead, (+) red lead.
2) Set the function/range switch to the desired
position and short the test leads together. Using
the zero ohms adjustment dial, slowly turn the
dial until the needle indicator reads -0- ohms at
the right end of the ohms scale. If the needle will
not zero, replace the internal battery with a new
1.5 volt AA size non-rechargeable battery (see
Battery Replacement ).
3) Touch the test leads to the resistance or non-
energized circuit to be measured. Measure the
value of the reading on the green ohms scale
and multiply the reading by 1/10/100. If you’re
making basic continuity tests, the needle
indicator should move all the way to the right
side of the ohms scale if continuity exists.
Note: When switching the unit back and forth
from ohms to other functions, always zero the
needle indicator before taking another reading.
Failure to zero the needle before taking
resistance/continuity measurements will result in
inaccurate readings.
Continuity tests are probably the most frequently
performed electrical troubleshooting procedures
around the home. ALWAYS REMEMBER THAT
CONTINUITY CHECKS ARE TO BE MADE
WITH THE POWER TO THE CIRCUIT
Figure 3
3A 3B
GMT-318 0415

1413
TURNED OFF. Polarity of the test leads is not a
factor in making continuity checks.
7.1 Extension Cords
Unplug the cord. Set the function/range switch to
the Rx1 position. Touch one of the test leads to
one of the metal prong ends of the cord, and
insert the other test lead in either one of the
receptacle slots on the other end of the cord,
making sure the test lead is making good contact
with the receptacle (see fig. 4). If the needle
indicator does not move to -0- ohms, insert the
test lead into the other receptacle slot, again
making sure of good contact. If the needle
indicator still does not move the cord has a break
and should be replaced.
7.2 Fuses
Note: With the power OFF, always remove a
fuse from its socket before testing it. With
cartridge fuses, touch the test leads to each
end of the fuse (see fig. 5). If the fuse is good,
the needle indicator will move to -0- ohms. If not,
replace the fuse. On plug-type fuses, touch the
the test leads on the bottom contact and the
other on the threaded metal contact (see fig. 6).
7.3 Switches
Cut off the power source to the switch. If
necessary, remove the switch. Turn the switch to
the ON position and touch the test leads to the
switch terminals (see fig. 7). If the switch is
good, the needle indicator will move to -0-
ohms. If not, replace the switch. On other
switches such as three-way light switches or
double pole double throw (ON-OFF-ON)
switches, each ON position will need to be
tested. Alternate the test leads between the
switch terminals to determine which two
terminals control that ON position.
8. Decibel Measurement
The decibel feature of this multimeter is for
transistor gain measurement in electronic cir-
cuits and should not be confused with audio
decibels. This function is used primarily by elec-
tronics technicians to measure the power gain
in transistors, and is rarely encountered in home
project applications.
1) Fully seat the test leads in the correct input
jacks, (-) black lead, (+) red lead.
Figure 4
Figure 6Figure 5
Figure 7
GMT-318 0415

1615
2) Set the function/range switch to any one of
the AC voltage ranges and read the decibel
measurement on the bottom (red) scale of
the faceplate. Based on the AC voltage range
you selected, you will need to compute the
actual measurement by using the decibel
conversion chart located at the bottom right
of the faceplate.
Important: For absolute decibel measurements,
circuit impedance must be at least 600 ohms. -0-
decibels = 1 milliwatt in a 600 ohm impedance
(equivalent to 0.775 volts across 600 ohms).
9. Household Batteries
Household batteries can be tested in either one
of two ways. For a good/bad check, set the
function/range switch to the 1.5V or 9V BAT
setting depending on which type of battery is to
be tested. Plug the red test lead into the jack
marked " V.Ω.A.". Touch the red (+) lead to the
(+) terminal of the battery and the black (-) lead
to the (-) terminal of the battery. Read the BAT
scale at the very bottom of the scale plate. The
scale will indicate if the battery is good,
questionable or should be replaced. To more
accurately measure the voltage value of
household batteries, set the function/range
switch to 10 DCVand touch the leads to the
battery as before. Read the 0-10 scale to
determine the condition of the battery.
10. Battery and Fuse Replacement
1) Remove the screw in the back cover of the
meter and carefully separate the back cover
from the front.
2) Note the polarity of the battery when
removing it from its compartment and replace.
3) Use F500mA 250V replacement fuses, GB
model GF-0306
4) Carefully replace the back cover and tighten
the screw. Do not overtighten, as this may
strip the threads in the meter housing.
11. Warranty
1 YEAR WARRANTY limited solely to repair
or replacement; no warranty of
merchantability or fitness for a particular
purpose. Product is warrantied to be free
of defects in materials and workmanship
for the normal life of the product. In no
event shall Gardner Bender be liable for
incidental or consequential damage.
12. Correct Disposal of this product
This marking indicates that this
product should not be disposed with
other household wastes throughout
the EU. To prevent possible harm to
the environment or human health
from uncontrolled waste disposal, recycle it
responsibly to promote the sustainable reuse
of material resources. To return your used
device, please use the return and collection
systems or contact the retailer where the
product was purchased. They can take this
product for environmental safe recycling.
GMT-318 0415

1817
Contenido
1. Introducción
1.1 Funciones del medidor
2. Especificaciones
2.1 Para su seguridad
3. Sugerencias de operación
3.1 Ajustes preliminares
3.2 Estado de la batería interna
4. Medición de voltaje DC
5. Medición de corriente continua
(mA)
6. Medición de voltaje AC
6.1 Receptáculos de pared
7. Medición de
resistencia/continuidad
7.1 Cables de extensión
7.2 Fusibles
7.3 Interruptores
8. Medición de decibeles
(ganancia del transistor)
9. Baterías (pilas) domésticas
10. Reemplazo de la batería y del
fusible
11. Garantía
12. Descarte correcto de este
producto
Aguja Escala
analógica
Tornillo
de ajuste
mecánic
o a cero
Ajuste
a cero
ohmios
Enchufes
Selector
de
función/
escala
Figura 1
Tapa de
batería/
fusible
Espejo
1. Introducción
El GMT-318 es un multímetro analógico
capaz de medir 6 funciones en 14 rangos.
Se proporciona una escala de espejo para
reducir la posibilidad de errores de parala-
je. Fabricación pequeña, liviana y robusta.
Este medidor fue diseñado para el dueño
de casa, aficionado y profesional que
necesita hacer mediciones eléctricas y de
equipo electrónico.
1.1 Funciones del medidor
GMT-318 0415

20
19
2. Especificaciones
Escalas: 14 escalas de medición
Voltaje DC: 10-50-250-500 voltios
Voltaje AC: 10-50-250-500 voltios
Corriente DC (miliamperios): 250mA
Resistencia (ohmios): Rx1, Rx10, Rx100
Decibeles: -20dB a +56dBb en escalas de voltaje AC
Batería: 1.5, 9V
Precisión: Voltaje DC, mA = ±4% de la escala completa
Voltaje AC = ±5% de la escala completa
Resistencia = ±4° grados de arco de longitud
de escala
Sensibilidad: 2000 ohmios por voltio de DC y AC
Selector de función/escala: 6 funciones
15 posiciones
14 escalas de medición
Perilla de ajuste a cero ohmios: Localizada en el lado izquierdo de la caja; la
perilla de ajuste se utiliza para poner a cero la
aguja en la escala de ohmios, mientras se pone
en cortocircuito los conductores de prueba.
Tornillo de ajuste mecánico a cero: Localizado directamente abajo del centro de la
escala del probador; ajuste la aguja a cero en el
lado izquierdo de la escala antes de tomar
cualquier medición.
Placa de escala con acabado El espejo en la placa de escala se utiliza para
de espejo: alinear la aguja con su reflejo para mejorar la
precisión de lectura al evitar el error de paralaje.
Enchufes empotrados: Enchufe negativo (-) para el conductor de
prueba negro, enchufe positivo (+) para el
conductor de prueba rojo.
Tipo de fusible: F500mA, 250V, GB GF-0306
Fuente de energía: Una batería de 1.5V tamaño AA (no recargable)
Tipos de conductores de prueba: ETL, cETL, CE, CATII 500V 1A
Tamaño (L X An X Al): aprox 109 mm X 70 mm X 33 mm
Peso: aprox 140 g (incluyendo la batería)
Aprobaciones de agencias: ETL cETL, CE, CATII 500V
Temperatura operativa: 18°C-25°C
Nota: La precisión se indica para un año, a
23°C ± 2° HR<60%
Este multímetro fue diseñado para ser seguro al menos bajo las siguientes condiciones
Para usar en interiores
Altitud: hasta 2000 m
Grado de contaminación: 2
Grado de protección de ingreso: IP20
Importante:
Lea este manual del operador completamente
antes de utilizar este multímetro. El fin de este
manual es proporcionar información básica
relacionada con este multímetro y describir
procedimientos básicos de prueba que pueden
realizarse con este probador. La medición de
muchos tipos de aparatos, maquinaria y
otros circuitos eléctricos no se menciona en
este manual y debe solicitarse la asesoría de
técnicos de servicio experimentados.
Sea sumamente precavido
cuando use este multímetro. El uso indebido
de este probador puede provocar daños
materiales graves, lesiones personales
graves o la muerte. Siga todas las
instrucciones y suger-encias de este manual
del operador, y observe además las
precauciones normales de seguridad
eléctrica. No utilice este multímetro si no está
familiarizado con los circuitos eléctricos y
procedimientos de prueba correctos.
2.1 Para su seguridad
La marca “ ” en el multímetro representa
Precaución, riesgo de choque eléctrico.
La marca “ ” en el multímetro representa
Precaución, peligro, información importante, con-
sultar el manual. Con el fin de averiguar la natu-
raleza del RIESGO potencial y cualquier medida
que se deba tomar, consulte el manual en todos
los casos donde exista la marca “ ”.
La marca “ ” en el multímetro representa Terminal
de tierra funcional.
La marca “ ” en el multímetro representa Equipo
protegido totalmente mediante DOBLE AIS-
LAMIENTO o AISLAMIENTO REFORZADO.
La categoría de medición II es para mediciones
realizadas en circuitos directamente conectados a la
instalación de bajo voltaje. Los ejemplos son
mediciones de electrodomésticos, herramientas
portátiles y equipo similar.
1) Sea sumamente precavido cuando revise
circuitos eléctricos.
2) Aléjese de las áreas
mojadas o húmedas cuando trabaje con
electricidad. Use botas o zapatos con
!
PRECAUCION
!
!
!
PRECAUCION
GMT-318 0415

22
21
suela de goma.
3) No aplique más voltaje o
corriente de lo permitido por la escala
seleccionada en el multímetro.
4) No toque las puntas
metálicas de los conductores de prueba
cuando realice mediciones.
5) Reemplace los conductores de prueba
desgastados. No use conductores de prueba
con aislamiento roto o agrietado. En este
multímetro solamente pueden usarse
conductores de prueba que cumplan con las
normas ETL, cETL, CE, CAT II 500V 1A .
6) Descargue un condensador antes de medirlo.
7) Retire los conductores de prueba del circuito
bajo prueba tan pronto como termine la prueba.
8) No mida el voltaje cuando
el selector de función/escala esté colocado en
una de las escalas de resistencia (ohmios) o
de corriente (mA). Nunca mida la corriente
cuando el selector de función/escala esté
colocado en la escala de resistencia (ohmios).
Nunca mida el voltaje de corriente alterna
cuando el selector de función/escala esté
colocado en la escala de voltaje de corriente
continua (DC V) o de corriente (mA). Colocar
el probador en la función incorrecta puede
fundir algunos de los circuitos internos, y
puede representar un riesgo de seguridad.
3. Sugerencias de operación
1) Coloque el selector de función/escala en la
posición correcta antes de efectuar una
medición. Cuando se desconozca el voltaje o
la corriente, DEBE determinarse que la
capacidad de la escala seleccionada acepte
la cantidad de voltaje o corriente del circuito
(vea el No. 3 bajo la sección Para su
seguridad ). Siempre empiece con la escala
más alta en la función. Si la lectura cae dentro
de la escala de una posición inferior, coloque
el selector de función/escala en la posición
correcta para obtener mayor precisión.
2) Evite colocar el probador en áreas donde exista
vibración, polvo o suciedad. No almacene
el probador en lugares excesivamente
calientes o húmedos. Este probador es un
dispositivo de medición sensible y debe
ser tratado con el mismo cuidado que otros
dispositivos eléctricos y electrónicos.
3) Utilizar el probador en zonas con campos
magnéticos altos puede dar lecturas
incorrectas. Para mayor precisión, coloque
el probador horizontalmente en una
superficie no metálica.
4) Cuando no use el probador, mantenga el
selector de función/escala en posición de
apagado (OFF). Esto protege la aguja contra
deflexión o “rebote” excesivo.
5) Cuando desconecte los conductores de
prueba del probador, siempre tómelos desde
donde los enchufes se encuentran con la caja
del probador. No tire de los conductores por el
cable aislado para sacarlos de los enchufes ni
lleve el probador utilizando los conductores
de prueba como tiras de transporte.
6) Nunca sumerja el probador en agua ni
solventes. Para limpiar la caja, utilice un
paño húmedo con una cantidad mínima de
jabón suave.
7) Si la función de resistencia (ohmios) del
probador no se va a utilizar por una semana o
!
PRECAUCION
!
PRECAUCION
!
PRECAUCION
GMT-318 0415

24
23
más, retire la batería interna para evitar fugas
potenciales que puedan dañar la unidad.
3.1 Ajustes preliminares
Asiente completamente los conductores de
prueba en los enchufes correctos. Si es
necesario, con un destornillador plano
pequeño, gire lentamente el tornillo de ajuste
mecánico a cero hacia la derecha o hacia la
izquierda, hasta que la aguja esté colocada
directamente sobre los tres ceros negros en
el extremo izquierdo de la escala.
Generalidades
El primer paso para leer la escala analógica es
alinear la aguja con la escala. Localice el espejo
y alinee la aguja con su reflejo. Cuando el reflejo
está tapado por la aguja, ésta está alineada
correctamente.
Resistencia (ohmios - Ω)
Utilice la escala superior para leer la resistencia.
Voltaje DC (“DC V”)
Utilice la escala de en medio directamente abajo
del escala de resistencia. Haga coincidir la
posición del selector con el número más alto de
la escala. Si la posición no coincide con uno de
los números, utilice una escala que se pueda
multiplicar fácilmente para dar la posición (por
ejemplo - para 500V, use la escala de 50V y
multiplique la lectura por 10).
Voltaje AC (“AC V”)
Utilice los mismos números y procedimientos que
los usados para la posición de voltaje DC, pero
use la escala que se encuentra directamente
abajo de los números.
Miliamperios DC
Utilice la misma escala y procedimientos que los
usados para la posición de voltaje DC.
Ganancia en decibeles (dB) (Ver la
pagina 30) Utilice la escala marcada dB para leer
decibeles de la ganancia del transistor. Utilice la
tabla del lado derecho de la escala para la
conversión correcta.
3.2 Estado de la batería interna
Antes de efectuar las pruebas de resistencia o
continuidad, revise el estado de la batería interna.
Primero coloque el selector de función/escala en
la posición de ohmios Rx1. Ponga en cortocircuito
los conductores de prueba uno con otro, y la
aguja debe desviarse al lado derecho de la
escala. Mantenga los conductores de prueba en
cortocircuito mientras gira simultáneamente la
perilla de ajuste a cero ohmios, hasta que la
lectura de la aguja sea cero en el lado derecho
de la escala de ohmios (verde). Si la aguja no se
pone en cero, reemplace la batería por otra nueva
de 1.5 voltios tamaño AA no recargable (vea
Reemplazo de la batería ).
4. Medición de voltaje DC
1) Asiente completamente los conductores de
prueba en los enchufes correctos: (-) conductor
Escala de
resistencia
(ohmios)
Escala de
voltaje DC y
miliamperios
Marcas comunes
para ambas escalas
de voltaje AC y DC
Escala de
voltaje AC Escala de dB para
la medición de la
ganancia de transistores
}
Probador de
batería
GMT-318 0415

26
25
negro, (+) conductor rojo.
2) Coloque el selector de función/escala en la
escala de voltaje DC correcta. Si se desconoce
el voltaje, utilice la escala más alta. Si el voltaje
aplicado cae dentro de la escala de una
posición inferior, restablezca el selector de
función/escala a la posición correcta para
obtener mayor precisión.
3) Si se conoce la polaridad del circuito bajo
prueba, toque el conductor de prueba negro
con el lado neutro. Si se desconoce la
polaridad, toque los conductores de prueba
con los lados opuestos del circuito. Si la aguja
se desvía a la izquierda de la escala, invierta
los conductores de prueba.
Utilice la tabla siguiente como guía para leer las
mediciones de voltaje DC:
10 0-10 1
50 0-50 1
250 0-250 1
500 0-50 10
5. Medición de corriente continua
(mA)
1) Asiente plenamente los conductores de
prueba en las tomas de entrada correctas,
(-) conductor negro, (+) conductor rojo.
2) Ponga el interruptor de función/rango en la
posición 250 CCmA.
3)Toque el circuito con los conductores de
prueba en serie (en línea con el circuito) de
tal modo que pase la corriente del circuito por
el multímetro para efectuar la medición. Si el
indicador de aguja se desvía a la izquierda,
invierta los conductores de prueba.
250 0-250 1
Mediciones comunes de
corriente continua (en mA)
Es importante señalar que los miliamperios
también pueden expresarse como milésimas de
un amperio; por consiguiente, 250 miliamperios
son 250 milésimas de un amperio. La función
250 mA de su multímetro se utiliza comúnmente
por técnicos de reparaciones de aparatos
electrónicos y aficionados para resolver fallas de
varios circuitos de voltaje bajo. Aunque no lo
utilizan normalmente los que reparan
desperfectos eléctricos en el hogar, esta función
puede usarse para medir el consumo de corriente
(en miliamperios) de aparatos domésticos tales
como linternas, y otros aparatos que funcionan
con baterías que no consumen más de 250 mA.
En la figura 2, el conductor de prueba rojo (+)
está conectado al terminal (+) de la batería de la
linterna, mientras que el conductor de prueba
negro (-) está conectado al bulbo. El probador
indicará el consumo de corriente (en
miliamperios) cuando el interruptor de la linterna
se coloca en posición de encendido (ON).
Posición de
la escala
“DC V”
Lea la
siguiente
escala y multiplique
la lectura por:
Posición
de rango
CC mA
Lea la
escala
siguiente Y multiplique
la lectura por:
Figura 2
GMT-318 0415

2827
No aplique voltaje a los
conductores de prueba mientras el
probador esté colocado en la escala de
miliamperios. Vea el punto No. 8 bajo Para
su seguridad .
6. Medición de voltaje AC
1) Asiente plenamente los conductores de
prueba en las tomas de entrada correctas,
(-) conductor negro , (+) conductor rojo.
2) Coloque el selector de función/escala en la
escala de voltaje AC correcta. Si se
desconoce el voltaje, utilice la escala más
alta. Si el voltaje aplicado cae dentro de la
escala de una posición inferior, restablezca
el selector de función/escala a la posición
correcta para obtener mayor precisión.
3) Toque los conductores de prueba con el circuito
bajo prueba. Con el voltaje AC, la polaridad de
los conductores de prueba no es importante.
Utilice la tabla siguiente como una guía para
la lectura de las mediciones de voltaje AC:
10 0-10 1
50 0-50 1
250 0-250 1
500 0-50 10
Mediciones comunes de voltaje AC
6.1 Receptáculos de pared
Si el receptáculo se controla por un interruptor,
asegúrese de que el interruptor esté en posición
de encendido (ON). Coloque el selector de
función/escala en la posición de 250 “AC V”.
Toque los conductores de prueba con las ranuras
“energizada” y “neutral” del receptáculo (vea la fig.
3A). La lectura de la aguja debe ser de 120 voltios
AC en la escala de 0-250. Para probar que el
receptáculo esté debidamente conectado a tierra,
toque uno de los conductores de prueba con el
lado “energizado” (angosto) del receptáculo, y el
otro conductor de prueba con la ranura
conectada a tierra. La lectura del probador debe
ser de 120 voltios AC, como antes.
7. Medición de
resistencia/continuidad
Para las pruebas de resistencia y continuidad,
LA CORRIENTE ELECTRICA DEBE ESTAR
APAGADA.
1) Asiente plenamente los conductores de
prueba en las tomas de entrada correctas,
(-) conductor negro, (+) conductor rojo.
2) Coloque el selector de función/escala en la
posición adecuada de ohmios y ponga en
cortocircuito los conductores de prueba
uno con otro. Con la perilla de ajuste a
cero ohmios, gire lentamente la perilla
hasta que la lectura de la aguja sea de -0-
ohmios en el extremo derecho de la escala
de ohmios. Si la aguja no se pone en cero,
reemplace la batería por otra nueva de 1.5
voltios tamaño AA no recargable (vea
Reemplazo de la batería ).
3) Toque los conductores de prueba con la
resistencia o el circuito no energizado bajo
prueba. Mida el valor de la lectura en la
escala verde de ohmios y multiplique la
lectura por 1/10/100. Si efectúa pruebas
!
PRECAUCION
Posición de
la escala
“AC V”
Lea la
siguiente
escala y multiplique
la lectura por:
Figura 3
3A 3B
GMT-318 0415

30
29
básicas de continuidad, la aguja debe
moverse hasta el extremo del lado derecho
de la escala de ohmios si existe continuidad.
Nota: Cuando cambie el probador de ohmios a
otras funciones o viceversa, siempre coloque la
aguja en cero antes de tomar otra lectura. Si no
se coloca la aguja en cero antes de tomar las
mediciones de resistencia/continuidad, la lectura
será imprecisa.
Las pruebas de continuidad son los
procedimientos de resolución de fallas que
probablemente se efectúan con más frecuencia
en el hogar. RECUERDE SIEMPRE QUE LAS
PRUEBAS DE CONTINUIDAD DEBEN
EFECTUARSE CON LA CORRIENTE
ELECTRICA APAGADA. Cuando se efectúan
pruebas de continuidad, la polaridad de los
conductores de prueba no es importante.
7.1 Cables de extensión
Desenchufe el cable. Coloque el selector de
función/escala en la posición de ohmios Rx1.
Toque uno de los conductores de prueba con uno
de los extremos de las espigas metálicas del cable,
e inserte el otro conductor de prueba en cualquiera
de las ranuras del receptáculo en el otro extremo
del cable, asegurándose de que el conductor de
prueba haga buen contacto con el receptáculo (vea
la fig. 4). Si la aguja no se mueve a -0- ohmios,
introduzca el conductor de prueba en la otra ranura
del receptáculo, de nuevo asegúrese de que haga
buen contacto. Si la aguja aún no se mueve,
el cable está roto y deberá reemplazarse.
7.2 Fusibles
Nota: Con el suministro eléctrico apagado (OFF),
siempre retire un fusible del zócalo antes de
probarlo. Con los fusibles de cartucho, toque los
conductores de prueba con cada extremo del
fusible (vea la fig. 5). Si el fusible está en buen
estado, la aguja se moverá a -0- ohmios. De lo
contrario, reemplace el fusible. En los fusibles de
tipo tapón, toque uno de los conductores de prueba
con el contacto inferior y el otro conductor de prueba
con el contacto metálico roscado (vea la fig.6).
7.3 Interruptores
Corte el suministro eléctrico al interruptor. Si es
necesario, retire el interruptor.Coloque el interruptor
en la posición de encendido (ON), y toque los
conductores de prueba con los terminales del
interruptor (vea la fig. 7). Si el interruptor está en
buen estado, la aguja se moverá a -0- ohmios.
De lo contrario, reemplace el interruptor.
8. Medición de decibeles
La función de decibeles de este multímetro es
para la medición de la ganancia del transistor
en circuitos electrónicos, y no debe confundirse
con decibeles auditivos. Esta función la utilizan
principalmente los técnicos en electrónica para
medir la ganancia de energía en transistores, y
raramente se utiliza en el hogar.
1) Asiente plenamente los conductores de
prueba en las tomas de entrada correctas,
(-) conductor negro , (+) conductor rojo.
Figura 4
Figura 6
Figura 5
Figura 7
GMT-318 0415

32
31
2) Coloque el interruptor de función/escala en
cualquiera de las escalas de voltaje AC y lea
la medición de decibeles en la escala inferior
(roja) de la carátula. Según la escala del
voltaje AC que seleccionó, necesitará
calcular el valor real utilizando la tabla de
conversión de decibeles localizada en el lado
inferior derecho de la carátula.
Importante: Para obtener las medidas absolutas
de decibeles, la impedancia del circuito debe ser
al menos de 600 ohmios. -0- decibeles = 1
milivatio en una impedancia de 600 ohmios
(equivalente a 0.775 voltios, 600 ohmios).
9. Baterías (pilas) domésticas
Las baterías caseras pueden probarse usando
uno de dos métodos. Para revisar si están
buenas o malas, ponga el interruptor de
función/rango en la posición 1.5V o 9V BAT
dependiendo de cuál tipo de batería se vaya a
probar. Inserte el conductor de prueba rojo en la
toma marcada " V.Ω.A.". Toque con el
conductor rojo (+) el terminal (+) de la batería y
con el conductor negro (-) el terminal (-) de la
batería. Lea la escala BAT en la parte inferior de
la placa de escala. La escala debe indicar si la
batería está buena, dudosa o si debe
cambiarse. Para medir más precisamente el
valor de voltaje de las baterías caseras, ponga
el interruptor de función/rango en 10 VCC y
toque la batería con los conductores como
antes. Lea la escala de 0-10 para determinar el
estado de la batería.
10. Reemplazo de la batería y del
fusible
1) Retire el tornillo en la tapa posterior del
probador, y separe cuidadosamente la
tapa posterior de la delantera.
2) Observe la polaridad de la batería cuando la
retire de su compartimiento y reemplácela.
3) Use los fusibles de recambio con núm
ero
de cat á logo GB GF-0306.
4) Reemplace cuidadosamente la tapa
posterior y apriete el tornillo. No apriete el
tornillo de más, porque esto puede dañar
las roscas de la caja del probador.
11. Garantía
GARANTÍA LIMITADA DE 1 AÑO limitada
exclusivamente a la reparación o reemplazo; no
se ofrece garantía de comerciabilidad ni id
oneidad para ningún fin en particular. El
producto está garantizado como exento de
defectos en materiales y mano de obra durante
la vida útil normal del mismo. Bajo ninguna
circunstancia será Gardner Bender responsable
de daños fortuitos o consecuentes.
12. Descarte correcto de este
producto
Esta marca indica que este producto no
debe descartarse con otros desechos
domésticos en ninguna parte de la UE.
Para prevenir posible daño al medio
ambiente o a la salud humana con
motivo del descarte descontrolado de
desechos, recíclelo de manera responsable
para promover la reutilización sustentable de los
recursos materiales. Para devolver su
dispositivo usado, utilice los sistemas de
devolución y recolección o póngase en contacto
con la tienda donde compró el producto.
Pueden recibir este producto para reciclarlo de
manera segura para el medio ambiente.
GMT-318 0415

34
33
Table des Matières
1. Présentation
1.1 Fonctions du multimètre
2. Caractéristiques
2.1 Sécurité
3. Conseils d’utilisation
3.1 Réglages préliminaires
3.2 Etat de la pile interne
4. Mesure de tension c.c.
5. Mesure d’intensité c.c. (mA)
6. Mesures de tension c.a.
6.1 Prises murales
7. Mesures de
résistance/continuité
7.1 Rallonges
7.2 Fusibles
7.3 Commutateurs
8. Mesure des décibels
(gain des transistors)
9. Piles d’usage domestique
10. Remplacement de la pile et du
fusible
11. Garantie
12. Façon appropriée de jeter ce
produit
1. Présentation
Le GMT-318 est un multimètre analogique
capable de mesurer 6 fonctions sur 14 plages.
Une échelle à miroir est fournie afin de réduire
la possibilité d'erreurs de parallaxe. Compact,
léger et résistant. Ce multimètre a été conçu
pour les propriétaires de maison, les
hobbyistes et les professionnels ayant besoin
d'effectuer des mesures d'équipement
électrique et électronique.
1.1 Fonctions du multimètre
Aiguille Echelle
analogique
Vis de
réglage
mécaniq
ue du
zéro
Réglage
du zéro
de
gamme
d'ohms
Jacks d'entrée
Sélecteur
fonctions/
gammes
Couvercle
de pile/
fusible
Miroir
Figure 1
GMT-318 0415

36
35
2. Caractéristiques
Gammes : 14 gammes de mesure
Tension c.c. : 10-50-250-500 V
Tension c.a. : 10-50-250-500 V
Intensité c.c. (milliampères) : 250 mA
Résistance(ohms) : Rx1, Rx10, Rx100
Décibels : -20 dB à +56 dB sur gammes de tension c.a.
Pile : 1.5, 9V
Précision : Tension c.c., mA = ±4 % du total de
l’échelle de gamme
Tension c.a. = ±5 % du total de l’échelle
de gamme
Résistance = arc de ±4° de l’échelle totale
Sensibilité : 2000 ohms par volt c.c. et c.a.
Sélecteur fonctions/gamme : 6 fonctions
15 positions
14 gammes de mesure
Molette de réglage du zéro Situé sur le côté gauche du boîtier, cette molette
de gamme d’ohms : permet de mettre l’aiguille sur le zéro d’une
gamme d’ohms lorsque les deux sondes sont
mises en contact l’une avec l’autre.
Vis de réglage mécanique du zéro : Située au-dessous de l’échelle, au centre,
cette vis permet de mettre l’aiguille sur le
zéro de la gauche de l’échelle avant de
prendre toute mesure.
Miroir d’échelle : Le miroir de l’échelle permet d’aligner
l’aiguille sur sa propre réflexion afin
d’obtenir des mesures plus précises en
évitant les erreurs de parallaxe.
Jacks d’entrée en retrait : Jacks d’entrée négative (-) pour la sonde noire
et d’entrée positive (+) pour la sonde rouge.
Format de fusible : F500mA, 250V, GB GF-0306
Source d'alimentation : Une pile de format AA de 1,5V
(non rechargeable)
Type de fil d'essai : ETL, cETL, CE, CATII 500V 1A
Dimensions (Lo X La X H) : environ 109 mm X 70 mm X 33 mm
Poids : environ 140 g (pile comprise)
Approbations d’organismes : ETL cETL, CE, CATII 500V
Température de fonctionnement : 18 °C à 25 °C
Remarque : La précision et donnée pour un an,
à 23 °C ± 2 ° HR<60 %
Le multimètre a été conçu pour être sécuritaire tout au moins dans les conditions suivantes
Pour utilisation à l'intérieur
Altitude : jusqu'à 2000 m
Degré de pollution : 2
Indice de protection d'entrée : IP20
Important:
Avant d'utiliser le multimètre, lire
attentivement ce manuel. Il contient les
caractéristiques de l'instrument et les
contrôles courants qu'il permet d'effectuer. Le
contrôle d'appareils électroménagers, de
machines et autres circuits électriques
dont ne traite pas ce manuel doit être
confié à des techniciens d'entretien
expérimentés.
Utiliser ce
multimètre avec la plus grande prudence.
Un usage incorrect pourrait résulter en
des dommages matériels importants et
des blessures graves ou mortelles. Suivre
toutes les instructions et recommandations
de ce manuel d’utilisation et prendre toutes
les précautions normales concernant
l’électricité. Ne pas utiliser ce multimètre
sans être familiarisé avec les circuits
électriques et les méthodes de test
appropriées.
2.1 Sécurité
La marque « » sur le multimètre représente
Avertissement, risque de choc électrique.
La marque « » sur le multimètre représente
Avertissement, risque de danger, information
importante, reportez-vous au manuel. Pour
connaître la nature du DANGER potentiel et les
actions qui doivent être prises, consulter le manuel
dans tous les cas où « » apparaît.
La marque « » sur le multimètre représente
Borne de mise à la terre fonctionnelle.
La marque « » sur le multimètre représente
Équipment protégé de bout en bout par une DOU-
BLE ISOLATION ou une ISOLATION RENFORCÉE.
La catégorie de mesure II est pour les mesures
effectuées sur les circuits directement branchés à
une installation de basse tension. Par exemple, les
mesures prises sur des appareils domestiques, des
outils portatifs et de l'équipement semblable.
1) Faire preuve d'une prudence extrême lors
de la vérification des circuits électriques.
2) Eviter tout contact
!
AVERTISSEMENT
!
!
!
AVERTISSEMENT
GMT-318 0415

38
37
avec de l'eau ou une surface humide lors du
travail sur un circuit électrique. Porter des bottes
ou des chaussures à semelle de caoutchouc.
3) N'appliquer ni tension
ni courant supérieurs à la limite de la gamme
de mesure permise par le multimètre.
4) Ne pas toucher les
sondes d'essai métalliques pendant une
mesure.
5) Remplacer les sondes d'essai usées. Ne
pas utiliser de fils d'essai dont l'isolation est
coupée ou déchiquetée. Seuls les fils d'essai
ETL, cETL, CE CAT II 500V IA peuvent
être utilisés sur ce multimètre.
6) Décharger un condensateur avant de le
contrôler.
7) Retirer les sondes d’essai du circuit testé
dès que la mesure est terminée.
8) Ne pas mesurer la
tension lorsque le sélecteur
fonctions/gammes est sur une gamme de
résistance (ohms) ou d’intensité (mA). Ne
pas mesurer l'intensité lorsque le sélecteur
fonctions/gammes est sur une gamme de
résistance (ohms). Ne pas mesurer une
tension c.a. lorsque le sélecteur
fonctions/gammes est sur une gamme de
tension c.c. (DC V) ou intensité (mA). Un
réglage incorrect de l’appareil peut griller
certains circuits internes et être dangereux.
3. Conseils d’utilisation
1) Avant de procéder à toute mesure, régler le
sélecteur fonctions/gammes sur la position
voulue. Si la tension ou l'intensité du courant
est inconnue, S'ASSURER que la gamme
choisie a une limite nominale suffisante pour
permettre de mesurer la tension ou
l'intensité du circuit (voir Sécurité n° 3).
Toujours commencer avec la gamme la plus
élevée d’une fonction. Si la valeur mesurée
appartient à une gamme inférieure, mettre le
sélecteur fonctions/gammes sur la position
permettant une plus grande précision.
2) Eviter d'exposer le multimètre aux vibrations,
à la poussière et à la saleté. Le ranger à l'abri
de la chaleur et de l'humidité excessives. Cet
instrument de mesure délicat doit être traité
avec le même soin que les autres appareils
électriques ou electroniques.
3) L’utilisation du multimètre en présence de
champs magnétiques puissants peut
fausser les mesures. Pour un maximum de
précision, poser l’appareil à plat sur une
surface non métallique.
4) Lorsque le multimètre n’est pas en usage,
laisser le sélecteur fonctions/gammes sur
la position OFF (arrêt). Ceci empêche
l’aiguille d’osciller ou de “fouetter”
excessivement.
5) Pour débrancher les sondes d'essai du
multimètre, toujours les saisir au point de
contact avec le boîtier du multimètre. Ne
jamais tirer sur les fils pour les débrancher des
jacks d’entrée et ne jamais transporter le
multimètre en le tenant par les sondes d'essai.
6) Ne jamais immerger le multimètre dans de
l’eau ou des solvants. Nettoyer le boîtier
avec un chiffon humide et un minimum de
savon doux.
7) Si la fonction de résistance (ohms) du
multimètre ne doit pas être utilisée
pendant une semaine ou plus, retirer la
!
AVERTISSEMENT
!
AVERTISSEMENT
!
AVERTISSEMENT
GMT-318 0415
