Gardol 608 2709 User manual

Art.-Nr.: 608 2709
EH-Art.-Nr.: 34.330.93 I.-Nr.: 01015
Bedienungsanleitung
Laubsauger
Operating Instructions
Garden Blower Vac
Mode d’emploi
Aspirateur à feuilles
Manual de instrucciones
Aspirador de hojas
Istruzioni per l’uso
Aspiratore di foglie
Bruksanvisning
Lövsug
Käyttöohje
Lehti-imuri
Betjeningsvejledning
Løvsuger
Návod k použití
Sběrač listí
Navodila za uporabo
Sesalnik za listje
Upute za uporabu
usisavača lišća
Kullanma Talimat∂
Yaprak Aspiratörü
GLS 250
Anleitung GLS 250 26.04.2005 11:07 Uhr Seite 1

2
Seite 7 - 10
Page 11 - 14
Page 15 - 18
Página. 19 - 22
Pagina 23 - 26
SSida 27 - 30
Sivu 31 - 34
/Side 35 - 38
Strana 39 - 42
Stran 43 - 46
Stranica 47 - 50
Sayfa 51 - 54
Bitte Seite 2 ausklappen
Please pull out page 2
Veuillez ouvrir les page 2
Desdoblar página 2
Aprire le pagine dalle 2
SFäll ut sidan 2
Käännä sivut 2 auki
/Klap side 2 ud
Prosím nalistujte stranu 2
Prosimo, odprite 2. stran
Molimo otvorite stranicu 2
Lütfen sayfa 2’i aç∂n
Anleitung GLS 250 26.04.2005 11:07 Uhr Seite 2

3
1









1a 

Anleitung GLS 250 26.04.2005 11:07 Uhr Seite 3

4
2
3
3a


Anleitung GLS 250 26.04.2005 11:07 Uhr Seite 4

5
3b
4
Anleitung GLS 250 26.04.2005 11:07 Uhr Seite 5

6
6
7


8



5
ON OFF

Anleitung GLS 250 26.04.2005 11:07 Uhr Seite 6

1.0 Gerätebeschreibung
(Abb. 1 und 1a)
1. Saugrohr vorne
2. Saugrohr hinten
3. Verschlussbügel
4. Tragegurt
5. Ein- Ausschalter
6. Netzleitung
7. Fangsack
8. Umschalter Saugen/Blasen
9. Laufrollen
10. Drehzahlregler
11. Aufsteckbarer Rechen
2.0 Bestimmungsgemäße Verwendung
NDer Laubsauger/-Bläser ist nur für Laub und
Gartenabfälle wie Gras, kleine Zweige, zuge-
lassen. Anderweitige Anwendung ist nicht er-
laubt.
NEr ist nur für die private Benützung
entsprechend seinem Verwendungszweck
konzipiert. Als Geräte für den privaten Haus-
und Gartenbereich werden solche angesehen,
die zur Benutzung im privaten Haus- und
Gartenbereich eingesetzt werden. Nicht jedoch
in öffentlichen Anlagen, Parks, Sportstätten,
sowie nicht in der Land- und Forstwirtschaft.
3.0 Wichtige Hinweise
Bitte lesen Sie die Gebrauchsanweisung sorgfältig
durch und beachten Sie deren Hinweise. Machen Sie
sich anhand dieser Gebrauchsanweisung mit dem
Gerät, dem richtigen Gebrauch sowie den
Sicherheitshinweisen vertraut.
Bewahren Sie die Bedienungsanleitung immer
gut auf!
Bitte beachten Sie die allgemein erlaubten Betriebs-
zeiten, sowie auch kommunale Vorschriften zum
Betreiben von Geräten.
Sicherheitshinweise
Einweisung
NLesen Sie diese Bedienungsanleitung sorgfältig
durch. Machen Sie sich mit den Steuer- oder
Regeleinrichtungen und der ordnungsgemäßen
Verwendung des Gerätes vertraut.
NLassen Sie niemals Kinder das Gerät benutzen.
NLassen Sie niemals andere Personen, die mit
diesen Anweisungen nicht vertraut sind, das
Gerät benutzen. Örtliche Vorschriften können
das Mindestalter für Benutzer vorgeben.
NBenutzen Sie das Gerät niemals, wenn Per-
sonen, besonders Kinder, oder Haustiere in der
Nähe sind.
NDer Benutzer ist verantwortlich für Unfälle oder
Gefährdungen, die Dritten persönlich oder
Ihrem Eigentum zustoßen.
Vorbereitung
NBeim Benutzen des Gerätes immer festes
Schuhwerk und lange Hosen tragen.
NTagen Sie keine weite Kleidung oder Schmuck.
Sie können von der Saugöffnung erfasst wer-
den. Bei Arbeiten im Freien sind Gummihand-
schuhe und rutschfestes Schuhwerk em-
pfehlenswert. Tagen Sie bei langen Haaren ein
Haarnetz.
NTragen Sie eine Schutzbrille bei Arbeiten.
NVerwenden Sie bei stauberzeugenden Arbeiten
eine Atemmaske.
NKontrollieren Sie vor jedem Gebrauch das Ge-
rät, die Anschlussleitung und das Verlänger-
ungskabel. Arbeiten Sie nur mit einem einwand-
freien und unbeschädigten Gerät. Beschädigte
Teile müssen sofort von einem Elektro- Fach-
mann erneuert werden.
NVerwenden Sie das Gerät nie mit beschädigten
Schutzeinrichtungen oder Abschirmungen oder
fehlenden Sicherheitseinrichtungen wie Ablenk-
und/oder Grasfangeinrichtungen.
NBeim Arbeiten im Freien dürfen nur dafür zuge-
lassene Verlängerungskabel verwendet werden.
Die verwendeten Verlängerungskabel müssen
einen Mindest-Querschnitt von 1,5 mm2auf-
weisen. Die Steckverbindungen müssen
Schutzkontakte aufweisen und spritzwasser-
geschützt sein.
Betrieb
NGeräteanschlussleitung immer nach hinten vom
Gerät wegführen.
NWenn das Strom- oder Verlängerungskabel
beschädigt ist; ziehen Sie den Stecker aus der
Steckdose.
NTragen Sie das Gerät nicht am Kabel
NZiehen Sie den Stecker aus der Steckdose:
–wenn Sie das Gerät nicht benutzen, es trans-
portieren oder es unbeaufsichtigt lassen;
–wenn Sie das Gerät kontrollieren, es reinigen
oder Blockierungen entfernen;
–wenn Sie Reinigungs- oder Wartungsarbeiten
vornehmen oder Zubehör auswechseln;
D
7
Anleitung GLS 250 26.04.2005 11:07 Uhr Seite 7

D
–nach dem Kontakt mit Fremdkörpern oder bei
abnormaler Vibration
NBenutzen Sie Werkzeuge nur bei Tageslicht
oder mit ausreichender künstlicher Beleuchtung
NDie Kraft nicht unterschätzen. Immer einen
sicheren Stand und das Gleichgewicht halten
NVermeiden Sie, wenn möglich, das Betreiben
des Gerätes im nassen Gras.
NAchten Sie besonders an Abhängen auf
sicheren Stand.
NImmer gehen, niemals rennen.
NHalten Sie die Lüftungsöffnung immer sauber.
NDie Saug- Blasöffnung niemals auf Personen
oder Tiere richten.
Wartung und Aufbewahrung
NSorgen Sie dafür, dass alle Muttern, Schrauben
und Bolzen stets festgezogen sind, um sicher
zu sein, dass sich das Gerät in einem sicheren
Betriebszustand befindet.
NÜberprüfen Sie die Grasfangeinrichtungen
häufig auf Verschleiß und Verformungen
NNur Ersatzschneidewerkzeuge des richtigen
Typs verwenden.
NErsetzen Sie aus Sicherheitsgründen ver-
schlissene oder beschädigte Teile.
NUnbenutzte Elektrowerkzeuge sollten an einem
trockenen Ort abgelegt werden.
Das Gerät kann an jede mit min. 10A abgesicherte
Steckdose ( mit 230 V Wechselspannung) ange-
schlossen werden. Die Steckdose ist mit einem
Fehlerstromschutzschalter (FI) zu sichern. Der Aus-
lösestrom darf max. 30mA betragen.

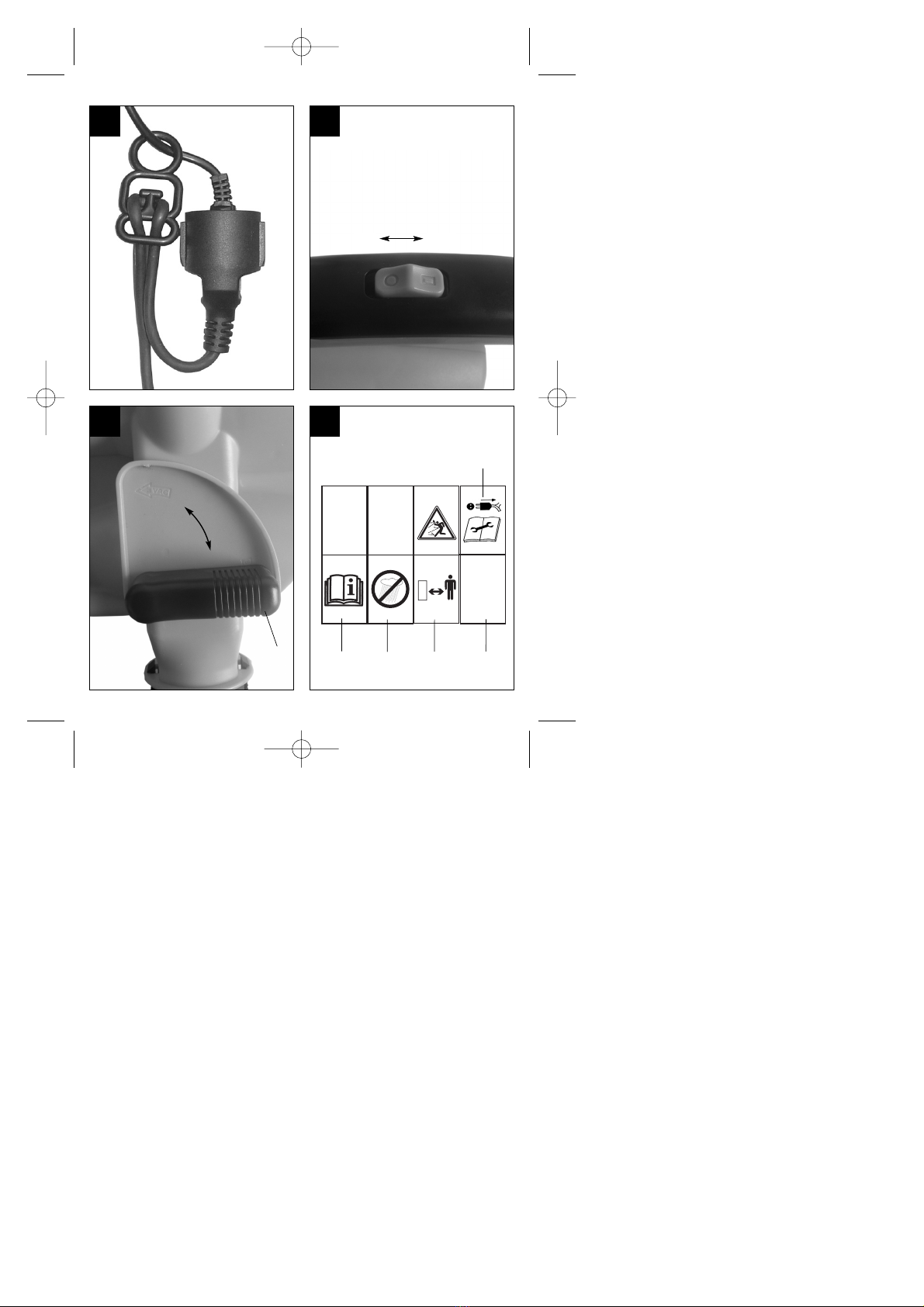

Sicherheitspiktogramme am Gerät
(Abb. 8)
1. Vor Inbetriebnahme Gebrauchsanleitung lesen.
2. Bei Regen oder Schnee Gerät nicht benutzen.
Gerät vor Nässe schützen.
3. Dritte aus dem Gefahrenbereich fernhalten
4. Augen- und Gehörschutz tragen.
5. Bei Reinigungs- und Pflegearbeiten Gerät aus-
schalten und Netzstecker ziehen.
4.0 Technische Daten
Wechselstrommotor 230V ~ 50 Hz
Leistung 2500 Watt
Leerlaufdrehzahl 4000-13000 min-1
Luftgeschwindigkeit 270 km/h
Saugleistung 780 m3/h
Fangsackvolumen ca. 45 l
Schall-Leistungspegel LWA 101 dB (A)
Schall-Druckpegel LPA 90 dB (A)
Vibration ah< 2,5 m/s2
5.0 Montage

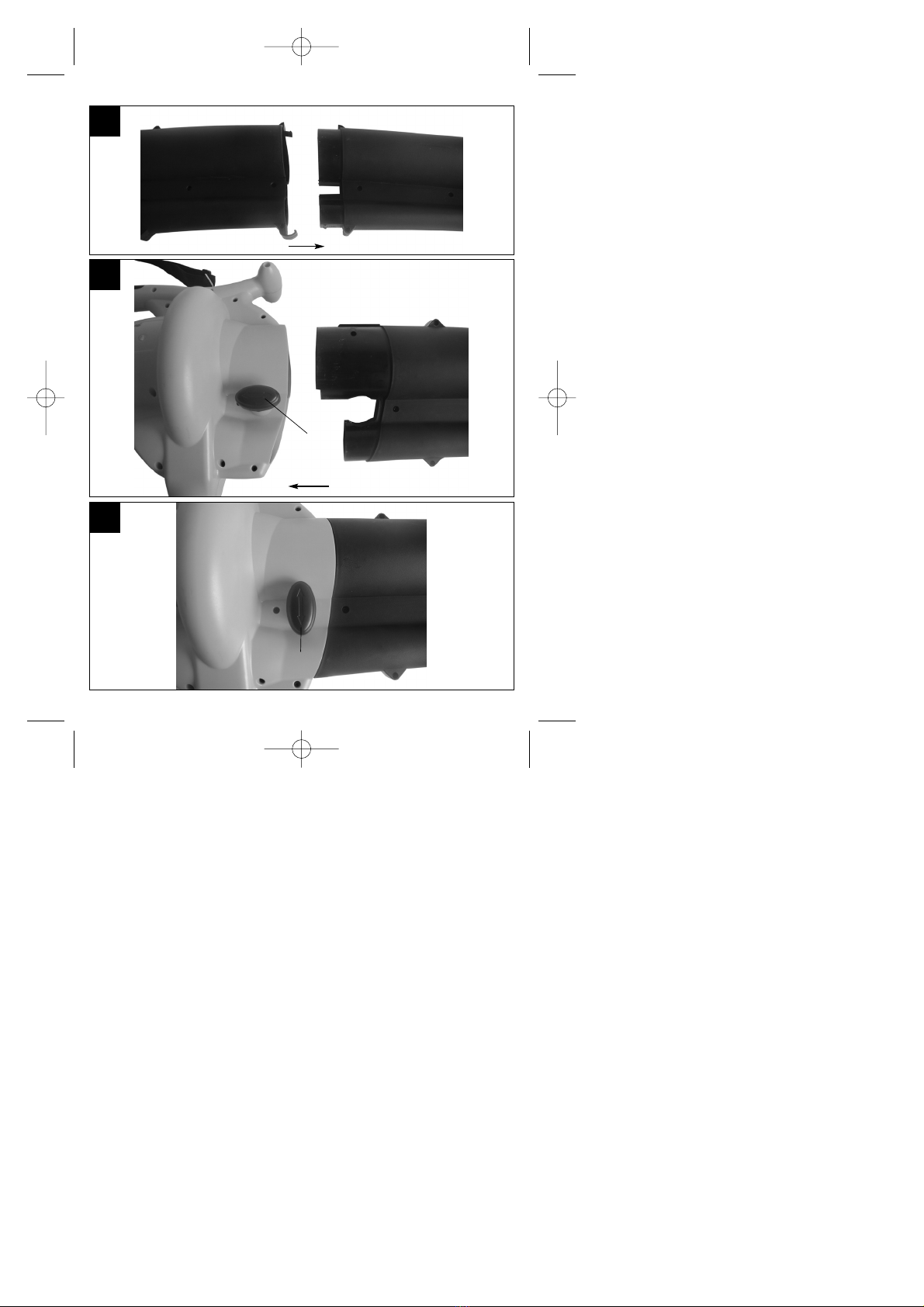

5.1. Montage Saugrohr (Abb. 2, 3, 3a, 3b)
Stecken Sie bitte zuerst das vordere (1) und hintere
Saugrohr (2) zusammen. Achten Sie bitte auf ein
hörbares Einrasten.
Anschließend stecken Sie bitte das Saugrohr in das
Motorgehäuse (Abb. 3) Anschließend den
Arretierhebel (3) herausziehen und um 90° drehen
(Abb. 3a). Das Saugrohr ist somit fixiert.
Hinweis: Bitte beachten Sie, dass vor dem Be-
festigen am Gerät immer zuerst die beiden Saug-
rohre fest miteinander verbunden sind und an-
schließend nicht mehr zerlegt werden dürfen!
Hinweis: Der Laubsauger ist mit einem
Sicherheitsschalter ausgerüstet und funktioniert
nur, wenn das Saugrohr am Gerät befestigt ist.
5.2. Rechen montieren (Abb. 3b)
Der Rechenaufsatz wird auf das Saugrohr
aufgesteckt. Bei Verwendung des Rechenaufsatzes
haben die Laufrollen keine Funktion.
5.3. Fangsack montieren (Abb. 4)
Stecken Sie bitte den Fangsack (7) über den Stutzen
am Motorgehäuse und achten Sie dabei auf ein hör-
bares Einrasten. Anschließend hängen Sie den
Haken am Saugrohr ein.
6.0 Vor Inbetriebnahme
NNehmen Sie das Gerät erst dann in Betrieb,
wenn Sie die Montage vollständig durchgeführt
haben. Vor jeder Inbetriebnahme ist die Ge-
räteanschlussleitung auf Anzeichen von Be-
schädigungen zu untersuchen und darf nur in
einwandfreiem Zustand benutzt werden.
8
Anleitung GLS 250 26.04.2005 11:07 Uhr Seite 8

D
9
7.0 Inbetriebnahme
7.1. Gurtlänge bestimmen (Abb. 1)
NGurtlänge des Tragegurtes (4) so einstellen,
dass das Saugrohr knapp über dem Boden
geführt werden kann. Zusätzlich dienen zur
leichteren Führung des Saugrohres am Boden
die Führungsrollen (9) am unteren Ende des
Saugrohres.
7.2. Gerät anschließen und einschalten (Abb. 5,6)
NDen Gerätestecker in die Kupplung der Geräte-
anschlussleitung (Verlängerung) stecken.
NGeräteanschlussleitung (6) mit der am Gerät
vorhandenen Kabelzugentlastung wie abge-
bildet sichern.
NZum Einschalten Ein-Ausschalter (5) in Richt-
ung ON schieben, zum Ausschalten Ein-Aus-
schalter in Richtung OFF schieben.
7.3 Betriebsart wählen
7.3.1 Saugen (Abb. 7)
NDrehen Sie den Hebel (8) ganz nach links auf
„Saugen“. Dies kann sowohl im Stillstand als
auch bei laufendem Gerät geschehen.
7.3.2 Blasen (Abb. 7)
NDrehen Sie den Hebel (8) ganz nach rechts auf
„Blasen“. Dies kann sowohl im Stillstand als
auch bei laufendem Gerät geschehen.
NRichten Sie den Luftstrahl nach vorne und
bewegen Sie sich langsam um Laub oder
Gartenabfälle zusammenzublasen bzw. von
schwer zugänglichen Stellen zu entfernen.
Achtung!!
NEntleeren Sie vor dem Blasen den Fangsack.
Ansonsten könnte aufgesaugtes Sauggut
wieder austreten.
7.3.3 Fangsack entleeren (Abb. 1)
Entleeren Sie den Fangsack (7) rechtzeitig. Bei
hohem Füllgrad lässt die Saugleistung deutlich nach.
Führen Sie organische Abfälle der Kompostierung
zu.
NGerät ausschalten und Netzstecker ziehen
NReißverschluss am Fangsack (7) öffnen und
Sauggut ausschütten.
8.0 Wartung und Pflege
ACHTUNG!
Sämtliche Wartungs-, Service- und Reinigungs-
arbeiten dürfen nur bei gezogenem Netzstecker
durchgeführt werden.
NDas Gerät darf nicht mit Hochdruckreiniger oder
fließendem Wasser gereinigt werden.
NKeine scharfen Reinigungsmittel verwenden.
NNach Beendigung der Arbeit Auffangsack
abnehmen, umstülpen und gründlich reinigen,
um das Entstehen von Schimmel und
unangenehmen Gerüchen zu verhindern.
NEin stark verschmutzter Fangsack kann mit
Wasser und Seife gewaschen werden.
NBei Schwergängigkeit des Reissverschlusses
die Reißverschlusszähne mit einer trockenen
Seife einreiben.
NHalten Sie Gerät und Lüftungsschlitze stets
sauber.
NVerschmutzungen am Gerät mit einem feuchten
Lappen abwischen. Saug-/Blasrohr bei
Verschmutzung mit einer Bürste reinigen.
NAufgrund von Verschmutzung durch Sauggut
kann die Gängigkeit des Umschalthebels
(Blasen/Saugen) erschwert werden. In diesem
Fall stellt sich nach mehrmaligen Umschalten
von Saugen auf Blasen die Gängigkeit des
Umschalthebels wieder ein.
9.0 Reparatur
Bei eventuell auftretenden Störungen das Gerät nur
von einem autorisierten Fachmann bzw. von einer
Kundendienstwerkstatt überprüfen lassen.
10.0. Entsorgung
Gerät, Zubehör und Verpackung sollten einer
umweltgerechten Wiederverwertung zugeführt
werden. Zum sortenreinen Recycling sind
Kunststoffteile gekennzeichnet.
Anleitung GLS 250 26.04.2005 11:07 Uhr Seite 9

10
D
12.0 Fehlersuchplan
Fehler mögliche Ursache Beseitigung
Gerät läuft nicht an - kein Strom im Stecker - Leitung und Sicherung überprüfen
- Kabel defekt - überprüfen
- Anschlüsse am Motor gelöst - durch Kundendienstwerkstatt über-
prüfen lassen
- Saugrohr nicht korrekt montiert - auf korrekte Montage achten
11.0. Ersatzteilbestellung (Abb. 1)
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden:
NTyp des Gerätes
NArtikelnummer des Gerätes
NIdent-Nummer des Gerätes
NErsatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter www.isc-
gmbh.info
Anleitung GLS 250 26.04.2005 11:07 Uhr Seite 10

GB
11
1.0 Layout (Fig. 1+1A)
1. Front suction tube
2. Rear suction tube
3. Clip fastener
4. Carrying strap
5. ON/OFF switch
6. Power cord
7. Debris bag
8. Selector switch for vacuum/blower
9. Guide rollers
10. Speed controller
11. Plug-on rake
2.0 Proper use
NThe garden blower vac is designed to handle
only foliage and garden refuse such as grass
and small branches. Any other use is prohibited.
NThis tool is only intended for use around the
home and should only be operated within its
design limitations. Tools of this category which
are designed for home and garden use should
only be operated in such settings. Tools of this
category are not suitable for use in public
facilities, parks and sports centers, on farms or
in the forestry sector.
3.0 Important information
Please read the directions for use carefully and
observe the information provided. It is important to
consult these instructions in order to acquaint
yourself with the tool, its proper use and safety
precautions.
Please observe the general maximum operating
times as well as local regulations for tool operation.
Keep these instructions in a safe place.
Safety information
1. General instructions
NRead the complete operating manual with due
care. Acquaint yourself with the controls and
how to use the tool.
NNever allow children to use the tool.
NNever allow other persons who are not familiar
with the operating instructions to use the tool.
Contact your local government offices for
information regarding minimum age
requirements for operating the tool.
NNever use the tool when there are people –
particularly children – or pets nearby.
NThe user is responsible for any accidents or
hazards suffered by third parties or their
property.
2. Preparation
NAlways wear sturdy footwear and long trousers
when using the tool.
NNever wear loose fitting clothes or jewelry. They
may get drawn into the suction opening. Rubber
gloves and non-slip shoes are recommended
when working outdoors. Wear a hair net if you
have long hair.
NWear safety goggles while you work.
NUse a dust mask when working on dusty jobs
NAlways check the tool, the power cable and the
extension cable before using the tool. Only
operate the tool when it is in good working order
and is not damaged in any way. Damaged parts
have to be replaced immediately by a qualified
electrician.
NNever use the tool if any of its safety devices or
guards are damaged or if any safety
attachments such as deflectors and/or grass
catching devices are missing.
NWhen working outdoors, use only extension
cables which are approved for outdoor use.
Extension cables must have a minimum cross-
section of 1.5 mm2. Plug connections must have
earthing contacts and be protected from rain-
water.
3. Operation
NAlways trail the power cable behind the tool.
NIf the power cable or extension cable is
damaged, pull the plug out of the socket.
NDo not carry the tool by its power cable.
NAlways pull out the power plug:
- when the tool is not being used, when it is
being transported or when you leave it un-
supervised.
- when you are checking the tool, cleaning
it or removing blockages.
- when you want to carry out cleaning or
maintenance work on the tool or replace
accessories.
- after the tool impacts with foreign bodies or
you notice unusual vibrations.
NUse the tool only in broad daylight or in well-lit
conditions.
NDo not underestimate the forces involved. Make
sure you stand squarely and keep your balance
at all times.
NIf possible, avoid using the tool on wet grass.
NEnsure that you maintain a steady foothold
particularly while working on slopes.
NAlways walk. Never run.
NAlways keep the ventilation opening clean.
NNever direct the vacuum/blow hole at persons
Anleitung GLS 250 26.04.2005 11:07 Uhr Seite 11

GB
12
or animals.
4. Maintenance and storage
NCheck that all nuts, bolts and screws are
securely tightened in order to be sure that the
machine is in a safe working condition.
NFrequently check the grass catching devices for
signs of wear and deformation.
NOnly use replacement cutters of the correct
type.
NFor your own safety, replace worn or damaged
parts without delay.
NElectric tools should be kept in a dry place when
not in use.
The tool can be plugged into any socket-outlet (with
230 V AC) that is equipped with a 10A fuse or higher.
The socket-outlet has to be safeguarded by an earth-
leakage circuit breaker (e.l.c.b.). The operating
current must not exceed 30 mA.
Safety pictograms on the tool (Fig. 10)
1. Read the directions for use before operating the
tool.
2. Do not use the tool in rain or snow. Do not ex-
pose the tool to wet conditions.
3. Keep all other persons away from the danger
zone.
4. Wear goggles and ear muffs.
5. Switch off the tool and pull out the power plug be-
fore carrying out any cleaning or maintenance
work.
4.0 Technical data
AC motor 230V ~ / 50 Hz
Power rating of the 2500 W
Idle speed of the 4000-13.000 min-1
Air velocity 270 km/h
Suction rate 780 m3/h
Volume of debris bag approx. 45 l
Sound volume level LWA 101 dB (A)
Sound pressure level LPA 90 dB (A)
Vibration ah < 2,5 m/s2
5.0 Assembly
5.1. Mounting the vacuum tube (Fig. 2, 3, 3a, 3b)
First plug together the front suction tube (1) and the
rear suction tube (2). When the two parts engage
correctly they make an audible click.
Then slip the assembled suction tube in the motor
housing (Fig. 3), pull out the lever catch (3) and turn
it through 90° (Fig. 3a).
The vacuum tube is now locked in place.
Important: Please note that the two suction tubes
must always be joined together before they are
mounted on the motor housing, and that they
must never be taken apart when mounted!
Important: The garden blower vac is equipped
with a safety lock-off switch which only works
when the suction tube is mounted on the motor
housing.
5.2. Mounting the rake (Fig. 3b)
The rake attachment is connected to the vacuum
tube. When using the rake attachment the guide
rollers do not come into operation.
5.3. Mounting the debris bag (Fig. 4)
Slip the debris bag (7) over the socket on the motor
housing. It engages correctly when it makes an
audible click. Then hang the hook on the suction
tube.
6.0 Prior to starting up
쎲Start up the tool only after it is fully assembled.
Always inspect the tool power cord for damage
before starting up. The tool may only be used if
the cord is in flawless condition.
7.0 Starting up
7.1. Sizing the strap (Fig. 1)
NSize the length of the carrying strap (4) so that
the vacuum tube just clears the ground. The
guide rollers (9) at the bottom end of the suction
tube will help you to maneuver the suction tube
on the ground.
Anleitung GLS 250 26.04.2005 11:07 Uhr Seite 12

GB
13
7.2. Connecting the tool to the power supply and
switching on (Fig. 5, 6)
NInsert the tool plug into the power cord coupling
(extension).
NSecure the power cord (6) with the sleeve
provided on the tool as shown.
NTo switch on, push the ON/OFF switch (5)
toward ON. To switch off, push the ON/OFF
switch toward 0FF.
7.3 Selecting the mode of operation
7.3.1 Vacuum (Abb. 7)
NTurn the lever (8) all the way left to “Vacuum”.
You can do this regardless of whether the tool is
running or not.
7.3.2 Blowing (Fig. 7)
NTurn the lever (8) all the way right to “Blower”.
You can do this regardless of whether the tool is
running or not.
NChannel the air stream forward and walk slowly
to blow foliage or garden refuse into a pile or to
clear out hard-to-reach places.
Important!
Empty the debris bag before blowing. Otherwise, the
material that has been vacuumed up could drop out.
7.3.3 Emptying the debris bag and pre-screen
(Fig. 1)
Empty the debris bag (7) in good time. When the bag
is heavily loaded with material, vacuum power is
considerably reduced. Deposit organic refuse at a
compost site.
NSwitch off the tool and pull out the plug.
NOpen the zipper on the debris bag (7) and
shake out the material.
8.0 Maintenance and cleaning
IMPORTANT!
All maintenance, service and cleaning work must
be performed after the power cord has been
pulled out.
NDo not use high-pressure cleaners or running
water to clean the tool.
NDo not use any aggressive cleaning agents.
NAfter shaking out the debris bag, turn it inside
out and thoroughly clean it in order to prevent
mould and unpleasant odors from forming.
NYou can use soap and water to clean out a
heavily soiled debris bag.
NRub a bar of dry soap across the zipper teeth if
the zipper becomes difficult to pull.
NAlways keep the tool and ventilation slats clean.
NUse a damp rag to wipe dirt marks off of the
tool. Clean the vacuum/blower tube with a brush
upon evidence of dirt and grime.
NDirt and grime can make the switch
(blower/vacuum) more difficult to operate as a
result of the material that swirls up off the
ground. When this occurs, simply flip the switch
back and forth a few times, which should bring it
back to the normal feel.
9.0 Repair
Should the tool experience problems beyond those
mentioned above, let only an authorized professional
or a customer service shop perform an inspection.
10.0 Disposal
The tool, accessories and packaging should be
disposed of in an environmentally-friendly fashion.
Plastic parts are coded for purposes of separation
when recycling.
11. Ordering replacement parts (fig. 1)
Please quote the following data when ordering
replacement parts:
Type of machine
Article number of the machine
Identification number of the machine
Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
Anleitung GLS 250 26.04.2005 11:07 Uhr Seite 13

GB
14
12.0 Troubleshooting guide
Fault Possible cause Remedy
Motor does not start No electricity at the plug Check the cord and fuses
Power cord defective Check the power cord
Motor terminals disconnected Have the unit checked by a customer
service workshop
Suction tube not mounted correctly Mount the tube correctly
Anleitung GLS 250 26.04.2005 11:07 Uhr Seite 14

F
15
1.0 Description de l’appareil (fig. 1+1a)
1. Tube aspirateur avant
2. Tube aspirateur arrière
3. Etrier de fermeture
4. Courroie
5. Interrupteur Marche / Arrêt
6. Conduite réseau
7. Sac collecteur
8. Commutateur aspirer/souffler
9. Galets de roulement
10. Régulateur de vitesse de rotation
11. Râteau à tête amovible
2.0 Emploi conforme à l’affectation
NL’aspirateur/le souffleur de feuilles est
uniquement autorisé pour les feuilles et les
déchets de jardin tels l’herbe et les petites
branches. Tout autre emploi n’est pas autorisé..
NIl est uniquement conçu pour un emploi privé
conformément à son affectation. Sont
considérés comme appareils destinés à l’emploi
privé à la maison ou au jardin ceux qui sont
employés dans les maisons et jardins privés.
Mais pas dans les installations, parcs, terrains
de sport ainsi que dans l’agriculture et les
exploitations forestières.
3.0 Remarques importantes
Veuillez lire consciencieusement ce mode d’emploi
jusqu’au bout et en respecter les consignes.
Familiarisez-vous avec l’appareil, son emploi correct
ainsi qu’avec les consignes de sécurité en vous
servant de ce mode d’emploi.
Veuillez respecter les heures de travail permises en
général ainsi que les prescriptions communales pour
le fonctionnement des appareils.
Conservez bien ce mode d’emploi !
Consignes de sécurité
Instructions
NVeuillez lire ce mode d’emploi avec attention.
Apprenez à vous servir des dispositifs de
commande ou de réglage et à employer
l’appareil dans les règles de l’art.
NNe laissez jamais des enfants employer
l’appareil.
NNe laissez jamais d’autres personnes ne
connaissant pas ces instructions utiliser
l’appareil. Des prescriptions locales peuvent
prescrire l’âge minimum permettant d’utiliser
l’appareil.
NN’utilisez jamais l’appareil lorsque des
personnes, en particulier des enfants, ou encore
des animaux domestiques se trouvent à sa
proximité.
NL’utilisateur est responsable pour tout accident
ou risque arrivant à une tierce personne ou à
ses propriétés.
Préparation
NLors de l’utilisation de l’appareil, portez toujours
des chaussures stables et des pantalons longs.
NNe portez aucun vêtement ou bijou lâche. Vous
pouvez être attrapé(e) par l’ouverture
d’aspiration. Lors de travaux en plein air, il est
recommandé de porter des gants en
caoutchouc et des chaussures antidérapantes.
Portez un filet à cheveux pour les cheveux
longs.
NPortez des lunettes de protection pendant les
travaux.
NUtilisez un masque de respiration pour les
travaux générateurs de poussière.
NAvant d’employer l’appareil, contrôlez chaque
fois la ligne de raccordement et le câble de
rallonge. Travaillez exclusivement avec un
appareil en état impeccable et non endommagé.
Les pièces endommagées doivent être
immédiatement remplacées par un(e)
spécialiste électronicien(ne).
NN’utilisez jamais l’appareil lorsque les dispositifs
de protection ou les blindages sont
endommagés ou encore que les dispositifs de
sécurité, tels les dispositifs déflecteurs et/ou
récupérateurs d’herbe, manquent.
NPour les travaux à l’extérieur, seuls les câbles
de rallonge dûment homologués doivent être
utilisés. Les rallonges utilisées doivent avoir une
section transversale minimale de 1,5 mm2. Les
raccords à fiche doivent être dotés de contacts
de protection et être protégés contre les
éclaboussures.
Anleitung GLS 250 26.04.2005 11:07 Uhr Seite 15

F
16
Fonctionnement
NToujours faire passer le câble de raccordement
de l’appareil à l’arrière de l’appareil.
NLorsque le câble de courant ou la rallonge est
abîmé ; tirer la fiche hors de la prise de courant.
NNe portez pas l’appareil par son câble
NTirer la fiche hors de la prise de courant :
- Si vous n’utilisez pas l’appareil, si vous le
transportez ou le laissez sans surveillance
- Lorsque vous contrôlez l’appareil, le
nettoyez ou en retirez des objets bloquants
- Lorsque vous entreprenez des travaux de
nettoyage ou d’entretien ou que vous
changez des accessoires ;
- Après contact avec des corps étrangers
ou en cas de vibration anormale,
NN’utiliser les outils qu’à la lumière du jour ou
avec un éclairage artificiel suffisant
NN’en sous-estimez pas la force. Tenez-vous de
façon sûre, et gardez l’équilibre
NEvitez, si possible, d’utiliser l’appareil dans du
gazon mouillé.
NVeillez, particulièrement dans les pentes, à bien
vous tenir de façon stable et sûre.
NMarchez toujours, ne courrez jamais.
NGardez l’ouverture d’aération en bon état de
propreté.
NNe dirigez jamais l’ouverture d’aspiration/de
soufflage sur des personnes ou des animaux
Entretien et entreposage
NVeillez à ce que tous les écrous, toutes les vis
et chevilles soient constamment vissées à fond
pour être sûr(e) que l’appareil soit bien en état
sûr de fonctionnement.
NContrôlez souvent si le dispositif collecteur
d’herbe est usé ou s’il est déformé
NN’utilisez que des outils de coupe de type
correct.
NRemplacez les pièces usées ou endommagées
pour des raisons de sécurité.
NLes appareils électriques inutilisés devraient
être conservés dans un endroit sec.
L’appareil peut être raccordé à chaque fiche à
contact de protection (de 230 V de courant alternatif)
protégée par un fusible de min. 10 A. La prise doit
être protégée d’un interrupteur de protection contre
les courants de courts-circuits. Le courant de
déclenchement doit s’élever au max. à 30 mA.
Pictogramme de sécurité sur l’appareil
(fig. 8)
1. Avant la mise en service, lisez le mode d’emploi.
2. N’utilisez pas l’appareil en cas de pluie ou de
neige. Protégez l’appareil de l’humidité.
3. Gardez les tierces personnes hors de la zone de
dangers
4. Portez des protections oculaires et auditives.
5. Mettez l’appareil hors circuit et retirez la fiche de
contact pour les travaux de nettoyage et
d’entretien.
4.0 Caractéristiques techniques:
Moteur à carburants multiples 230V ~ 50 Hz
Puissance 2500 Watt
Vitesse de rotation à vide 4000-13.000 min-1
Vitesse de l’air 270 km/h
Puissance d’aspiration 780 m3/h
Volume du sac collecteur env. 45 l
Niveau de puissance sonoreLWA 101 dB (A)
Niveau de pression
acoustiqueLPA 90 dB (A)
Vibration ah < 2,5 m/s2
5.0 Montage
5.1. Montage du tube aspirateur (fig. 2, 3, 3a, 3b)
Enfichez tout d’abord les tubes aspirateurs avant (1)
et arrière (2) l’un dans l’autre. Veiller à ce que
l’encliquetage soit bien audible.
Ensuite, enfichez le tube aspirateur dans le carter-
moteur (fig. 3). Puis retirez le levier de blocage (3) et
tournez de 90° (fig. 3a). Le tube aspirateur est ainsi
fixé.
Nota : Veuillez prêter attention au fait qu’avant de
les fixer sur l’appareil, les deux tubes aspirateurs
doivent toujours être tout d’abord raccordés l’un
à l’autre et qu’ils ne doivent ensuite plus être
désassemblés !
Nota : L’aspirateur de feuilles est équipé d’un
interrupteur de sécurité et ne fonctionne donc
que lorsque le tube aspirateur est monté sur
l’appareil.
Anleitung GLS 250 26.04.2005 11:07 Uhr Seite 16

F
17
5.2. Monter le râteau (fig. 3b)
L'embout râteau doit être enfoncé sur le tube
aspirateur. Si vous utilisez l'embout râteau, les galets
de roulement n'ont plus de fonction.
5.3. Assembler le sac collecteur assembler
(fig. 4)
Enfichez le sac collecteur (7) dans le bâti de moteur
par l'intermédiaire de la tubulure et veillez ce faisant
à ce que l'encliquetage soit bien audible. Ensuite,
accrochez le crochet au tube aspirateur.
6.0 Avant la mise en service
쎲Ne mettez l’appareil en service que lorsque
vous avez entièrement terminé le montage.
Avant chaque mise en service, contrôlez
minutieusement si le câble de raccordement de
l’appareil ne montre pas de signes
d’endommagement, celui-ci doit être
uniquement utilisé en état impeccable.
7.0 Mise en service
7.1. Déterminez la longueur de la courroie (fig. 1)
NRéglez la longueur de la courroie en
bandoulière (4) de telle manière que le tube
d’aspiration puisse être guidé au ras du sol. En
outre, les rouleaux de guidage (9) sur
l’extrémité inférieure du tube aspirateur servent
à mieux guider le tube aspirateur au sol.
7.2. Connectez l’appareil et mettez-le en circuit
(fig. 5,6)
NEnfichez la fiche de l’appareil dans
l’accouplement du câble de raccordement de
l’appareil (rallonge).
NBloquez le câble de raccordement de l’appareil
(6) comme indiqué dans le croquis à l’aide du
dispositif de décharge de traction se trouvant
sur l’appareil.
NPour mettre en circuit, poussez l'interrupteur
Marche/Arrêt (5) en direction de ON, pour la
mise hors service, poussez l'interrupteur
Marche/Arrêt en direction de OFF.
7.3 Sélectionner le mode de fonctionnement
7.3.1 Aspiration (fig. 7)
NTournez le levier (8) complètement vers la
gauche sur “Saugen” (aspirer). Vous pouvez le
faire aussi bien à l’arrêt que lorsque l’appareil
fonctionne.
7.3.2 Soufflage (fig. 7)
NTournez le levier (8) complètement vers la
droite sur “blasen” (souffler). Vous pouvez le
faire aussi bien à l’arrêt que lorsque l’appareil
fonctionne.
NDirigez le courant d’air vers l’avant et déplacez-
vous lentement pour rassembler les feuilles ou
les déchets de jardin en soufflant dessus et/ou
les retirer d’endroits difficiles d’accès.
Attention ! !
Avant le soufflage, videz le sac collecteur et le
séparateur préalable. Sinon, vous pourriez faire
ressortir ce que vous avez aspiré auparavant.
7.3.3 Vider le sac collecteur et le séparateur
préalable (fig. 1)
Videz le sac collecteur (7) à temps. Si le niveau de
remplissage est important, la puissance d’aspiration
diminue nettement. Placez les déchets organiques
sur un compost.
NMettez l’appareil hors circuit et retirez la fiche de
contact
NOuvrez la fermeture éclair sur le sac collecteur
(7) et secouez les déchets du sac.
8.0 Maintenance et soin
ATTENTION!
Tous les travaux de maintenance, de service et
de nettoyage doivent uniquement être effectués
lorsque la fiche secteur est déconnectée.
NL’appareil ne doit pas être nettoyé à l’aide d’un
appareil de nettoyage à haute pression ni à
l’eau courante.
NNe pas utiliser de produits de nettoyage
mordants.
NAprès la fin des travaux, retirez le sac
collecteur, retournez-le et nettoyez-le à fond
pour éviter que ne se forme des champignons
et que des odeurs désagréables n’apparaissent.
NUn sac collecteur fortement encrassé peut être
nettoyé à l’eau et au savon.
NSi la fermeture éclair s’ouvre mal, frottez les
dents de la fermeture éclair à l’aide de savon à
sec.
NGardez toujours l’appareil et les fentes
d’aération propres.
NEssuyez les encrassements de l’appareil à
l’aide d’un chiffon légèrement humide. Nettoyez
le tube d’aspiration / de soufflage en cas
d’encrassement à l’aide d’une brosse.
NEn raison d’encrassement par ce qui a été
aspiré, le levier de commutation
Anleitung GLS 250 26.04.2005 11:07 Uhr Seite 17

F
18
(souffler/aspirer) peut être difficile à commuter.
Dans un tel cas, son fonctionnement se fera à
nouveau sans problème après l’avoir commuté
plusieurs fois de suite de „aspirer“ sur „souffler“.
9.0 Réparation
En cas de dérangements éventuels, faites contrôler
l’appareil exclusivement par un(e) spécialiste dûment
autorisé(e) et/ou par un atelier de service après-
vente.
10.0. Elimination
L’appareil, les accessoires et l’emballage doivent
être éliminés en les apportant dans un réseau de
recyclage écologique. Les pièces en matière
plastique sont marquées pour pouvoir être recyclées
en fonction des sortes.
11. Commande de pièces de rechange
(fig. 1)
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
Type de l’appareil
No. d’article de l’appareil
No. d’identification de l’appareil
No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info
12.0 Plan de recherche des erreurs
Erreur Cause probable Suppression
L’appareil ne démarre Pas de courant dans la fiche Contrôler la ligne et le fusible
pas Câble défectueux Contrôler
Raccordements sur le moteur Faire contrôler par le service après-
détachés vente
Tube aspirateur incorrectement Veiller à ce que le montage soit correc
monté correctement effectué
Anleitung GLS 250 26.04.2005 11:07 Uhr Seite 18

E
19
1.0 Descripción del aparato
(Fig. 1 y 1a)
1. Tubo de aspiración anterior
2. Tubo de aspiración posterior
3. Estribo de cierre
4. Cinturón de transporte
5. Interruptor ON/OFF
6. Cable de red
7. Bolsa de recogida
8. Conmutador aspirar / soplar
9. Rodillos guía
10. Regulador de velocidad
11. Rastrillo acoplable
2.0 Uso adecuado
NEl aspirador / soplador de hojas sólo está
homologado para hojas y residuos del jardín
tales como césped o ramas pequeñas. No está
permitido darle otros usos.
NEl aparato está concebido exclusivamente para
uso privado de acuerdo con la finalidad
indicada. Se definen como aparatos para uso
de carácter privado tanto domésticos como en
jardines aquellos aparatos que sean empleados
en el ámbito particular tanto doméstico como en
el jardín. Se excluye el uso en establecimientos
públicos, parques, instalaciones deportivas, así
como zonas agrícolas y forestales.
3.0 Advertencias importantes
Le rogamos se sirva de observar atentamente estas
instrucciones de uso y sus advertencias. Utilice este
manual para familiarizarse con el aparato, su uso
correcto y las advertencias de seguridad pertinentes.
Guarde siempre las instrucciones de seguridad
en lugar seguro.
Tenga en consideración los tiempos de servicio
generales permitidos, así como las disposiciones
locales para utilizar el aparato.
Instrucciones de seguridad
Instrucciones
NLe rogamos se sirva de observar atentamente
estas instrucciones de uso. Familiarícese con
los dispositivos de mando y regulación, así
como el manejo adecuado del aparato.
NNunca permita que los niños utilicen el aparato.
NNunca permita que otras personas que no estén
familiarizadas con estas instrucciones utilicen el
aparato. La edad mínima del usuario puede
estar regulada por disposiciones locales.
NNunca utilice el aparato cuando haya personas,
en especial niños, o animales domésticos en las
inmediaciones.
NEl usuario es responsable de los daños o
riesgos que se produzcan a terceros o a sus
propiedades.
Preparación
NCuando utilice el aparato, es recomendable
llevar zapatos resistentes y pantalón largo.
NNo lleve ropa holgada ni joyas mientras trabaje.
Pueden ser captadas por el orificio de
aspiración. Si trabaja al aire libre, es
recomendable llevar guantes de goma y
zapatos de suela antideslizante. Póngase una
redecilla para el cabello si tiene el pelo largo.
NPóngase gafas de protección mientras trabaje.
NPóngase una mascarilla cuando realice trabajos
en los que se produzca gran cantidad de polvo.
NAntes de cada uso, controle el aparato, el cable
de conexión y la alargadera. Trabaje sólo si el
aparato está en perfecto estado y no presenta
ningún daño. Las piezas dañadas deben ser
sustituidas inmediatamente por un electricista
profesional.
NNunca utilice el aparato cuando los dispositivos
de protección o apantallamientos estén
dañados o falte algún dispositivo de seguridad
como, por ejemplo, los dispositivos de
desviación y/o de recogida de césped.
NSolo se podrán utilizar alargaderas
homologadas para realizar trabajos en el
exterior. Las alargaderas utilizadas han de
presentar una sección mínima de 1,5 mm2. Los
enchufes deben estar dotados de contactos de
seguridad y llevar una protección a prueba de
salpicaduras.
Servicio
NTire del cable siempre hacia atrás para que se
mantenga en la parte trasera del aparato en
todo momento.
NCuando el cable de conexión o alargadera esté
dañado; retire el enchufe de la toma.
NNo traslade el aparato sosteniéndolo por el
cable
NRetire el enchufe de la toma:
– cuando no utilice el aparato, lo transporte o lo
Anleitung GLS 250 26.04.2005 11:07 Uhr Seite 19

E
20
deje sin vigilancia;
– cuando controle el aparato, lo limpie o retire
cualquier obstáculo que bloquee;
– cuando realice trabajos de limpieza o
mantenimiento o cambie accesorios;
– al entrar en contacto con cuerpos extraños o
en caso de vibración anormal
NSólo utilice la herramienta a la luz del día o con
suficiente iluminación artificial
NNo infravalore la fuerza del aparato. Adopte una
posición segura y guarde en todo momento el
equilibrio.
NSiempre que sea posible, evite utilizar el
aparato en césped húmedo.
NSe ha de guardar especialmente una posición
segura en caso de pendientes.
NCamine siempre, jamás corra.
NMantenga siempre limpios los orificios de
ventilación.
NNunca apunte con el orificio de aspiración /
soplado a personas o animales.
Mantenimiento a la hora de guardarlo
NAsegúrese de que, todas las tuercas, tornillos y
bulones siempre estén sujetos para garantizar
que el aparato se encuentre en un estado de
servicio seguro.
NCompruebe continuamente que los dispositivos
de recogida de césped no presenten desgaste
ni deformaciones.
NSólo utilice herramientas de corte que sean del
tipo correcto.
NPor motivos de seguridad, deberá sustituir las
piezas desgastadas o dañadas.
NDeberá colocar las herramientas eléctricas que
no utilice en un lugar seco.
El aparato se puede conectar a cualquier enchufe
protegido con un mín. de 10A (con tensión de 230
V). El enchufe se debe proteger con un interruptor
de corriente de defecto (FI). La corriente de
liberación no debe superar los 30mA máx.
Pictogramas de seguridad en el
aparato (fig. 8)
1. Lea el manual de instrucciones de uso antes de la
puesta en marcha.
2. No utilice el aparato cuando llueva o nieve.
Mantenga el aparato alejado de la humedad.
3. Mantenga a terceras personas fuera de la zona de
peligro.
4. Póngase gafas de trabajo y protectores auditivos.
5. Desconecte el aparato cuando vaya a realizar
trabajos de limpieza o mantenimiento y retire el
enchufe.
4.0 Características técnicas
Motor de corriente alterna 230V ~ 50Hz
Potencia 2500 vatios
Velocidad en vacío 4000-13000 r.p.m.
Velocidad del aire 270 km/h
Potencia de aspiración 780 m3/h
Volumen de la bolsa de recogida aprox. 45 l
Nivel de potencia acústica LWA 101 dB (A)
Nivel de presión acústica LPA 90 dB (A)
Vibración ah < 2,5 m/s2
5.0 Montaje
5.1. Montaje tubo de aspiración (fig. 2, 3, 3a, 3b)
Primero conecte el tubo de aspiración anterior (1) al
posterior (2). Asegúrese de que estén bien
enclavados (se oye).
A continuación, conectar el tubo de aspiración a la
carcasa del motor (fig. 3). Seguidamente, extraer la
palanca de enclavado (3) y girarla en 90° (fig. 3a). El
tubo de aspiración está fijado.
Advertencia: Antes de fijarlo al aparato,
compruebe siempre primero que ambos tubos
estén unidos entre sí de tal forma que no se
puedan desarmar.
Advertencia: El aspirador de hojas está equipado
con un interruptor de seguridad y sólo funciona
cuando el tubo de aspiración está fijado al
aparato.
5.2. Montar rastrillo (fig. 3b)
El empalme del rastrillo se une al tubo de aspiración.
Al utilizar el juego de rastrillo los rodillos guía no
funcionan.
5.3. Montaje bolsa de recogida (fig. 4)
Introduzca la bolsa de recogida (7) por medio del
empalme en la carcasa del motor y asegúrese de
que esté bien enclavada. A continuación, cuelgue el
gancho en el tubo de aspiración.
6.0 Antes de la puesta en marcha
NPonga el aparato en servicio una vez haya
Anleitung GLS 250 26.04.2005 11:07 Uhr Seite 20
