DE |5
Erklärung der Symbole auf dem Gerät
Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die
Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst
beseitigen keine Risiken und können korrekte Massnahmen zum Verhüten von Unfällen nicht ersetzen.
Beachten Sie vor dem Gebrauch sämtliche Sicherheitshinweise
Lesen Sie vor der Inbetriebnahme den kompletten Text der Bedienungsanleitung durch.
Schutzbrille, Gehörschutz und Arbeitshandschuhe tragen.
Nicht als Stufe verwenden.
Dritte aus dem Gefahrenbereich fernhalten!
Gerät vor Regen schützen und bei Regen nicht im Freien stehen lassen!
Entfernen Sie den Netzstecker,
GeschleuderteObjekte und rotierende Teile können schwere Verletzungen verursachen.
Halten Sie Hände und Füße von rotierenden Messern fern.
Garantierter Schalleistungspegel.
Das Produkt entspricht den geltenden europäischen Richtlinien.
Schutzklasse 2
Einstellung Gegenmesser
Vorwärts-/Rückwärtslauf

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
6 | DE
Gewicht
Astdurchmesser
Walzendrehzahl
m Achtung! In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit
diesem Zeichen versehen

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
DE |7
Inhaltsverzeichnis: Seite:
1. Einleitung 8
2. Gerätebeschreibung 8
3. Lieferumfang 8
4. Bestimmungsgemäße Verwendung 8
5. Sicherheitshinweise 9
6. Technische Daten 11
7. Vor Inbetriebnahme 11
8. Montage 12
9. Bedienung 12
10. Elektrischer Anschluss 13
11. Reinigung und Wartung 13
12. Lagerung 14
13. Entsorgung und Wiederverwertung 14
14. Störungsabhilfe 15

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
8 | DE
Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.

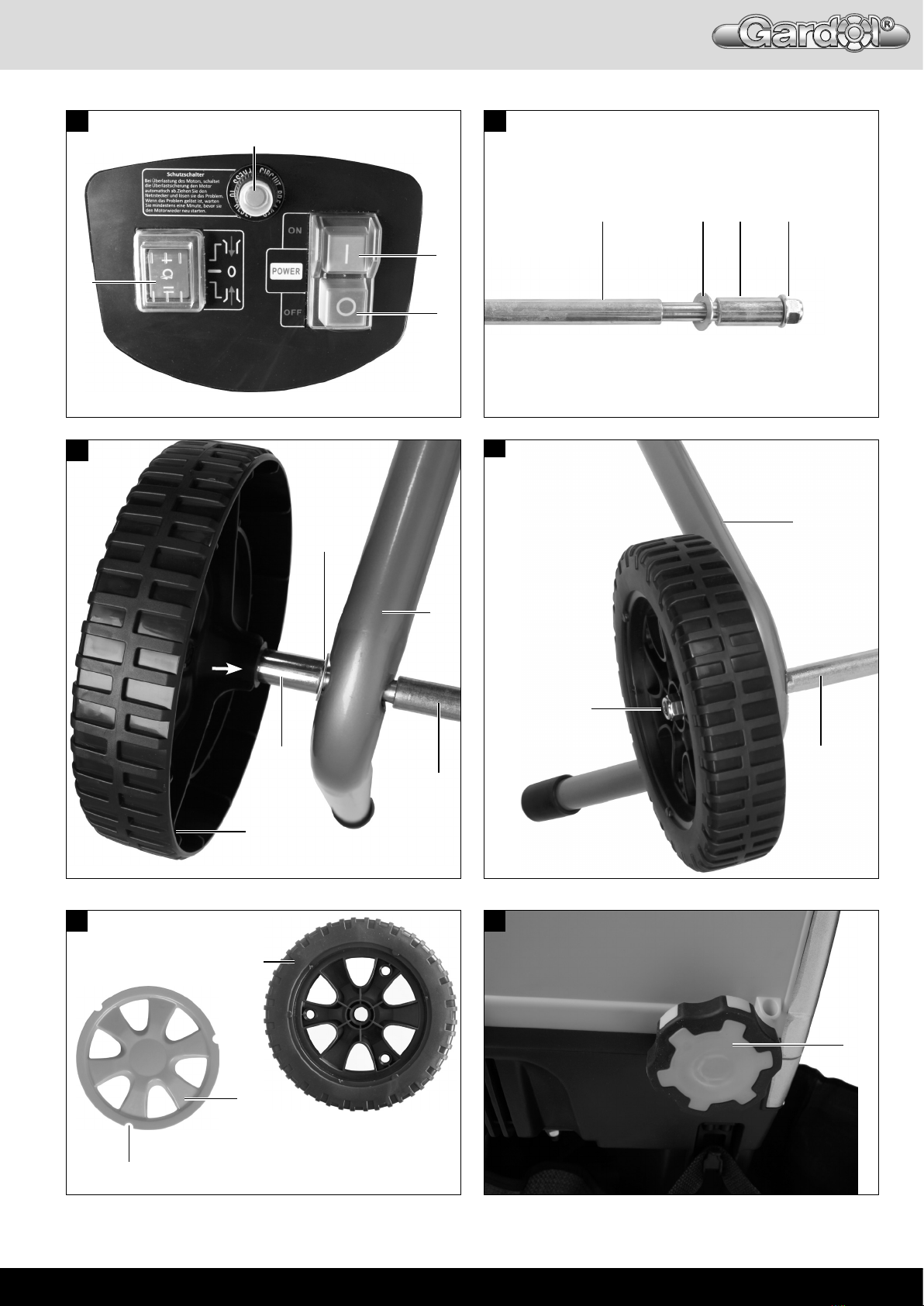

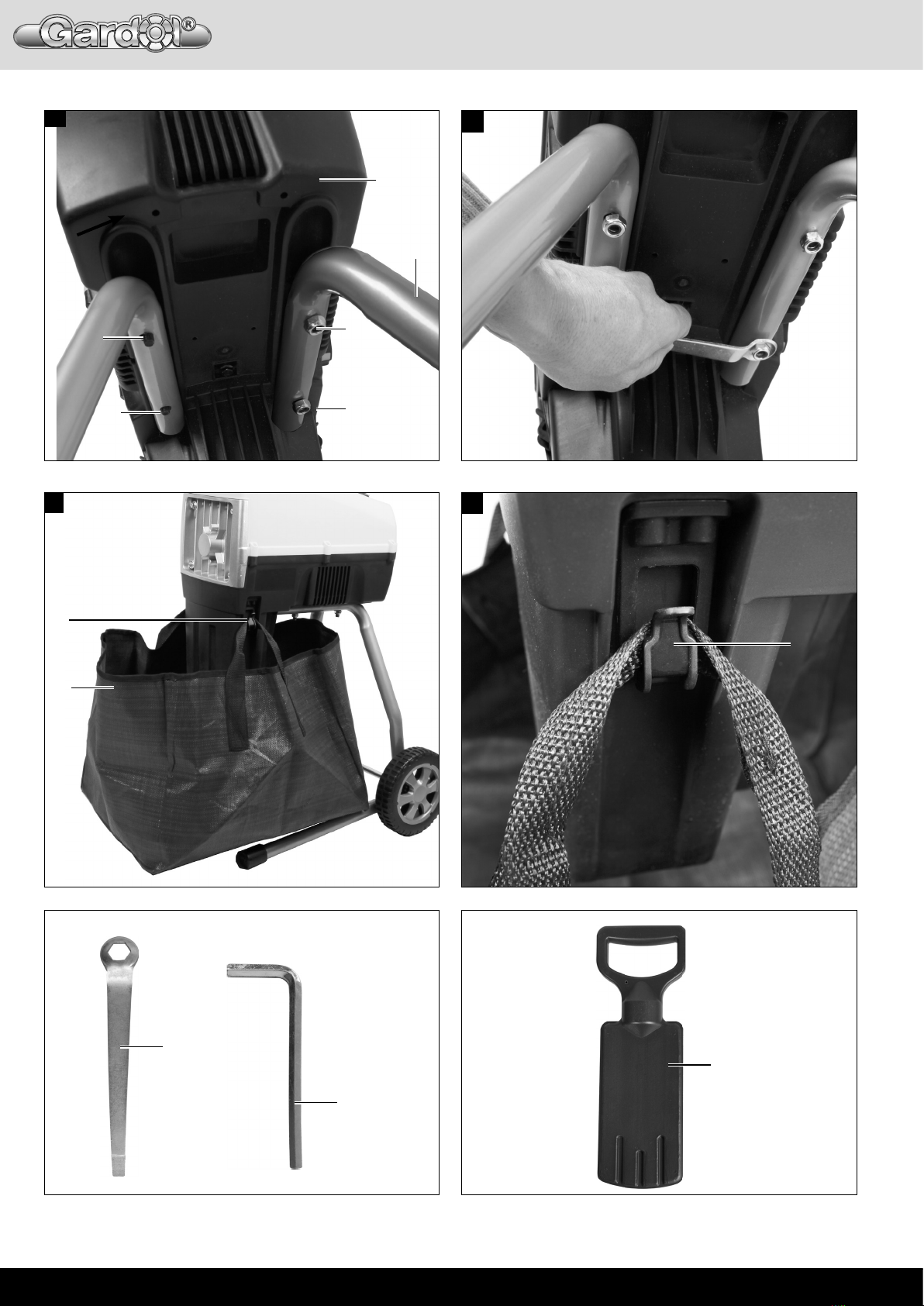

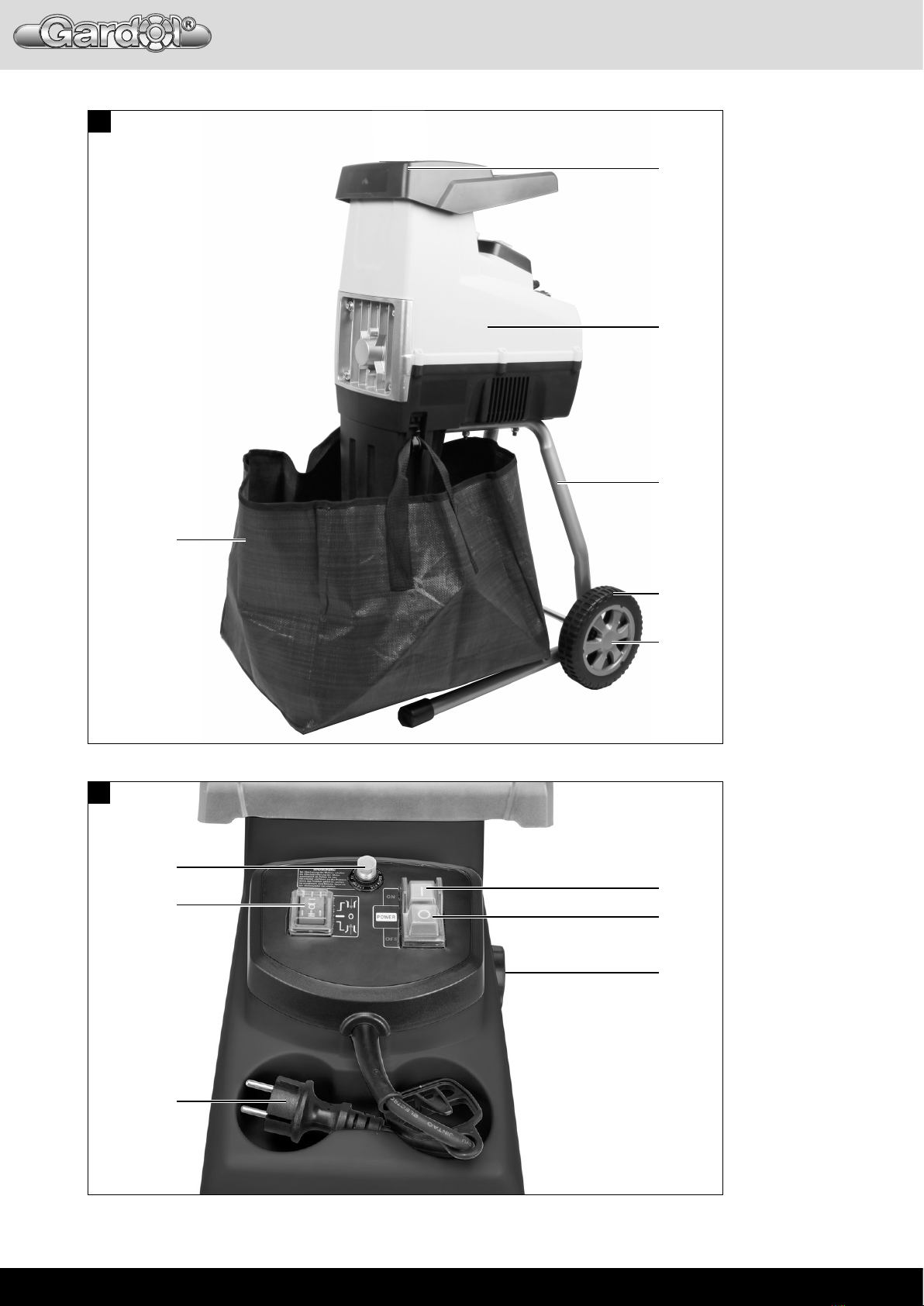

2. Gerätebeschreibung (Abb. A)
1. Einwurföffnung
2. Maschinenoberteil
3. Stützfuß
4. Rad
5. Radkappe
6. Auffangsack
7. Ein-Schalter
8. Aus-Schalter
9. Nachstellschraube
10. Netzanschluss
11. Schalter für Walzendrehrichtung
12. Reset-Schalter
13. Achswelle
14. Unterlegscheibe
15. Radhülse
16. Sicherungsmutter
17. Nut
18. Gewindebolzen
19. Haken
a. Schraubenschlüssel
b. Innensechskantschlüssel
c. Stopfer
3. Lieferumfang
• Maschinenoberteil
• Rad (2x)
• Radkappe (2x)
• Sicherungsmutter (6x)
• Radhülse (2x)
• Unterlegscheibe (2x)
• Achswelle
• Stopfer
• Schraubenschlüssel
• Innensechskantschlüssel
• Auffangsack
• Stützfuß (2x)
• Bedienungsanleitung
4. Bestimmungsgemäße Verwendung
Die Maschine darf nur nach ihrer Bestimmung ver-
wendet werden. Jede weitere darüber hinausgehen-
de Verwendung ist nicht bestimmungsgemäß. Für
daraus hervorgerufene Schäden oder Verletzungen
aller Art haftet der Benutzer/Bediener und nicht der
Hersteller.
1. Einleitung
Hersteller:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Verehrter Kunde
Wir wünschen Ihnen viel Freude und Erfolg beim Ar-
beiten mit Ihrem neuen Gerät.
Hinweis:
Der Hersteller dieses Gerätes haftet nach dem gelten-
den Produkthaftungsgesetz nicht für Schäden, die an
diesem Gerät oder durch dieses Gerät entstehen bei:
• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanweisung
• Reparaturen durch Dritte, nicht autorisierte Fach-
kräfte
• Einbau und Austausch von nicht originalen Ersatz-
teilen
• nicht bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage bei Nichtbeach-
tung der elektrischen Vorschriften und VDE-Be-
stimmungen 0100, DIN 57113 / VDE 0113
Beachten Sie:
Lesen Sie vor der Montage und vor Inbetriebnahme
den gesamten Text der Bedienungsanleitung durch.
Diese Bedienungsanleitung soll es Ihnen erleichtern,
Ihr Gerät kennenzulernen und dessen bestimmungs-
gemäßen Einsatzmöglichkeiten zu nutzen.
Die Bedienungsanleitung enthält wichtige Hinweise,
wie Sie mit dem Gerät sicher, fachgerecht und wirt-
schaftlich arbeiten, und wie Sie Gefahren vermeiden,
Reparaturkosten sparen, Ausfallzeiten verringern
und die Zuverlässigkeit und Lebensdauer des Gerä-
tes erhöhen.
Zusätzlich zu den Sicherheitsbestimmungen dieser
Bedienungsanleitung müssen Sie unbedingt die für
den Betrieb des Gerätes geltenden Vorschriften Ihres
Landes beachten.
Bewahren Sie die Bedienungsanleitung, in einer
Plastikhülle geschützt vor Schmutz und Feuchtigkeit,
bei dem Gerät auf. Sie muss von jeder Bedienungs-
person vor Aufnahme der Arbeit gelesen und sorg-
fältig beachtet werden.
An dem Gerät dürfen nur Personen arbeiten, die im
Gebrauch des Gerätes unterwiesen und über die da-
mit verbundenen Gefahren unterrichtet sind. Das ge-
forderte Mindestalter ist einzuhalten.
Neben den in dieser Bedienungsanleitung enthalte-
nen Sicherheitshinweisen und den besonderen Vor-
schriften Ihres Landes sind die für den Betrieb von
baugleichen Maschinen allgemein anerkannten tech-
nischen Regeln zu beachten.

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
DE |9
• Erlauben Sie niemals Kindern oder anderen Per-
sonen, die die Betriebsanleitung nicht kennen, das
Gerät zu benutzen. Örtliche Bestimmungen können
das Mindestalter der Bedienungsperson festlegen.
Beachten Sie den Lärmschutz und örtliche Vorschriften .
Achtung! Beim Gebrauch von Elektrowerkzeugen
sind zum Schutz gegen elektrischen Schlag, Verlet-
zungs- und Brandgefahr folgende grundsätzliche Si-
cherheitsmaßnahmen zu beachten:
Vorbereitung:
• Setzen Sie das Gerät niemals ein, während Perso-
nen oder Tiere in der Nähe sind.
• Tragen Sie Gehörschutz und eine Schutzbrille wäh-
rend der gesamten Betriebsdauer.
• Tragen Sie geeignete Arbeitskleidung wie Schutz-
handschuhe, festes Schuhwerk und lange Hosen.
Tragen Sie keine lose herabhängende Kleidung oder
solche mit hängenden Bändern oder Kordeln.
• Benutzen Sie das Gerät nur im Freien (d.h. nicht an
einer Wand oder einem anderen starren Gegen-
stand) und auf einer festen, ebenen Fläche.
• Benutzen Sie die Maschine nicht auf einer gepaster-
ten mit Kies bestreuten Fläche, auf der ausgeworfe-
nes Material Verletzungen verursachen könnte.
• Vor Inbetriebnahme sind alle Schrauben, Muttern,
Bolzen und anderes Befestigungsmaterial auf ihren
festen Sitz zu prüfen. Abdeckungen müssen an ihrem
Platz und in gutem Arbeitszustand sein. Beschädigte
oder unleserliche Aufkleber sind zu ersetzen.
• Benutzen Sie nur Ersatz- und Zubehörteile, die
vom Hersteller geliefert und empfohlen werden.
Der Einsatz von Fremdteilen führt zum sofortigen
Verlust des Garantieanspruches.
• Lassen Sie das Gerät nicht unbeaufsichtigt laufen
und bewahren Sie es trocken und für Kinder un-
zugänglich auf.
• Schließen Sie das Gerät nur an ein ordnungsge-
mäß geerdetes Stromnetz an. Steckdose und Ver-
längerungskabel müssen einen funktionsfähigen
Schutzleiter besitzen.
• Bei Benutzung im Freien muss das Gerät an eine
Steckdose mit Fehlerstrom-Schutzeinrichtung
(FI-Schalter) mit einem Bemessungsfehlerstrom
von nicht mehr als 30 mA angeschlossen werden.
• Halten Sie sich bei Inbetriebnahme der Maschine
immer außerhalb der Auswurfzone.
Arbeiten mit dem Gerät:
• Vergewissern Sie sich vor Starten des Gerätes,
dass der Einfülltrichter leer ist.
• Halten Sie mit Kopf, Haaren und Körper Abstand
zum Einfülltrichter.
• Greifen Sie während des Betriebes nicht in den
Einfülltrichter. Nach dem Abschalten läuft das Ge-
rät noch kurze Zeit nach.
Bestandteil der bestimmungsgemäßen Verwendung
ist auch die Beachtung der Sicherheitshinweise, so-
wie die Montageanleitung und Betriebshinweise in
der Bedienungsanleitung.
Personen welche die Maschine bedienen und war-
ten, müssen mit dieser vertraut und über mögliche
Gefahren unterrichtet sein.
Darüber hinaus sind die geltenden Unfallverhütungs-
vorschriften genauestens einzuhalten.
Sonstige allgemeine Regeln in arbeitsmedizinischen
und sicherheitstechnischen Bereichen sind zu be-
achten.
Veränderungen an der Maschine schließen eine Haf-
tung des Herstellers und daraus entstehende Schä-
den gänzlich aus.
Die Maschine darf nur mit Originalteilen und Original-
zubehör des Herstellers betrieben werden.
Die Sicherheits-, Arbeits- und Wartungsvorschriften
des Herstellers sowie die in den Technischen Daten
Der Gartenhäcksler ist ausschließlich zum Zerklei-
nern von Zweigen, Ästen, Sträuchern, Gartenabfäl-
len, Papier und Karton gebaut.
Zur bestimmungsgemäßen Verwendung gehört das
Häckseln von
• Ästen aller Art bis zu einem max. Durchmesser von
45 mm (je nach Holzart und Frische).
• welken, feuchten, bereits mehrere Tage gelagerten
Gartenabfällen im Wechsel mit Ästen.
Der Leisehäcksler darf nicht mit Steinen, Glas, Me-
tall, Knochen, Kunststoffen oder Stoffabfällen befüllt
werden.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, handwerk-
lichen oder industriellen Einsatz konstruiert wurden.
Wir übernehmen keine Gewährleistung, wenn das
Gerät in Gewerbe-, Handwerks- oder Industriebetrie-
ben sowie bei gleichzusetzenden Tätigkeiten einge-
setzt wird.
5. Sicherheitshinweise
• Dieses Gerät ist nicht dafür bestimmt, durch Per-
sonen (einschließlich Kinder) mit eingeschränkten
physischen, sensorischen oder geistigen Fähig-
keiten oder mangels Erfahrung und/oder mangels
Wissen benutzt zu werden; es sei denn, sie werden
durch eine für ihre Sicherheit zuständige Person
beaufsichtigt oder erhalten von ihr Anweisungen,
wie das Gerät zu benutzen ist.
• Kinder sollen beaufsichtigt werden, um sicherzu-
stellen, dass sie nicht mit dem Gerät spielen.

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
10 | DE
• Lassen Sie jegliche Teile ersetzen oder reparie-
ren, wobei die Teile gleichwertige Beschaffenheit
aufweisen müssen.
• Achten Sie darauf, dass alle Abdeckungen und Ab-
weiser an ihrem Platz und in gutem Arbeitszustand
sind.
Vorsicht! So vermeiden Sie Geräteschäden und
eventuell daraus resultierende Personenschäden:
• Reinigen Sie regelmäßig die Lüftungsöffnungen
und befolgen Sie die Wartungsvorschriften.
• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im
angegebenen Leistungsbereich.
• Verwenden Sie keine leistungsschwachen Maschi-
nen für schwere Arbeiten. Benutzen Sie Ihr Gerät
nicht für Zwecke, für die es nicht bestimmt ist.
• Schalten Sie das Gerät erst aus, wenn der Einfüll-
trichter völlig entleert ist, da das Gerät sonst verstop-
fen und u.U. danach nicht mehr anlaufen könnte.
• Versuchen Sie nicht, das Gerät selbst zu reparie-
ren, es sei denn, Sie besitzen hierfür eine Ausbil-
dung. Sämtliche Arbeiten, die nicht in dieser Be-
triebsanleitung angegeben werden, dürfen nur von
unserem Service-Center ausgeführt werden.
Elektrische Sicherheit
Vorsicht: So vermeiden Sie Unfälle und Verletzungen
durch elektrischen Schlag:
• Verwenden Sie für die Anbringung des Verlänge-
rungskabels die dafür vorgesehene Zugentlastung.
• Beschädigte Kabel, Kupplung und Stecker oder den
Vorschriften nicht entsprechende Anschlussleitun-
gen dürfen nicht verwendet werden. Ziehen Sie bei
Beschädigung des Netzkabels sofort den Stecker
aus der Steckdose. Berühren Sie auf keinen Fall das
Netzkabel, solange der Netzstecker nicht gezogen
ist.
• Wenn die Anschlussleitung dieses Gerätes beschä-
digt wird, muss sie durch den Hersteller oder seinen
Kundendienst oder eine ähnlich qualizierte Person
ersetzt werden, um Gefährdungen zu vermeiden.
• Benutzen Sie das Gerät nicht, wenn sich der Schal-
ter nicht ein- und ausschalten lässt. Beschädigte
Schalter müssen bei unserem Service-Center er-
setzt werden.
• Verwenden Sie nur für den Außenbereich zugelas-
sene, spritzwassergeschützte Verlängerungskabel.
Der Litzenquerschnitt des Verlängerungskabels
muss mindestens 2,5 mm2betragen. Rollen Sie eine
Kabeltrommel vor Gebrauch immer ganz ab. Über-
prüfen Sie das Kabel auf Schäden.
• Benutzen Sie das Kabel nicht, um den Stecker aus
der Steckdose zu ziehen. Schützen Sie das Kabel
vor Hitze, Öl und scharfen Kanten.
• Achten Sie immer auf Ihr Gleichgewicht und festen
Stand. Beugen Sie sich nicht vor und stehen Sie
beim Einwerfen von Material niemals höher als das
Gerät.
• Achten Sie darauf, dass bei Einwurf von Material
niemals harte Gegenstände wie Metall, Steine,
Glas oder andere Fremdkörper enthalten sind.
• Benutzen Sie das Gerät nicht bei Regen und bei
schlechter Witterung. Arbeiten Sie nur bei Tages-
licht oder guter Beleuchtung.
• Arbeiten Sie mit dem Gerät nicht, wenn Sie müde
oder unkonzentriert sind oder nach Einnahme von
Alkohol oder Tabletten. Legen Sie immer rechtzei-
tig eine Arbeitspause ein.
• Schalten Sie das Gerät aus und ziehen Sie den
Netzstecker:
• wenn Sie das Gerät nicht benutzen, es transportie-
ren oder unbeaufsichtigt lassen;
• vor dem Freimachen eines blockierten Messers.
• wenn Sie das Gerät kontrollieren, es reinigen oder
Blockierungen entfernen;
• wenn Sie Reinigungs- oder Wartungsarbeiten vor-
nehmen oder Zubehör auswechseln;
• wenn das Strom- oder Verlängerungskabel be-
schädigt oder verheddert ist;
• wenn Sie das Gerät bewegen oder hochheben
wollen;
• wenn Fremdkörper in das Gerät gelangen, bei un-
gewöhnlichen Geräuschen oder Vibrationen (über-
prüfen Sie vor Neustart das Gerät auf Schäden).
• Lassen Sie verarbeitetes Material nicht innerhalb
des Auswurfbereiches anhäufen; dies könnte den
richtigen Auswurf verhindern und zu Rückschlag
des Materials durch den Einfülltrichter führen.
• Transportieren und kippen Sie das Gerät nicht bei
laufendem Motor.
• Hände, andere Körperteile und Kleidung sind nicht
in die Einfüllkammer, Auswurfkanal oder in die
Nähe anderer beweglicher Teile zu bringen.
• Bei Verstopfungen im Ein- oder Auswurf der Ma-
schine schalten Sie den Motor aus und ziehen Sie
den Netzstecker, bevor Sie Materialreste in der Ein-
wurföffnung oder im Auswurfkanal beseitigen. Ach-
ten Sie darauf, dass der Motor frei von Abfällen und
sonstigen Ansammlungen ist, um den Motor vor
Schaden oder möglichen Feuer zu bewahren. Den-
ken Sie daran, dass bei Inbetriebnahme des Start-
mechanismus bei motorbetriebenen Maschinen
sich auch das Schneidwerkzeug in Betrieb setzt.
• Sollten in das Schneidwerkzeug Fremdkörper ge-
langen oder die Maschine ungewöhnliche Ge-
räusche erzeugen oder ungewöhnlich vibrieren,
schalten Sie sofort den Motor ab und lassen Sie
die Maschine auslaufen. Führen Sie die folgenden
Schritte aus:
• Überprüfen Sie die Maschine auf Schäden
• Überprüfen Sie die Teile auf festen Sitz, ziehen
Sie gegebenenfalls nach.

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
DE |11
Technische Änderungen vorbehalten!
Geräuschkennwerte
Garantierter Schallleitungspegel LWA 94 dB(A)
Gemessener Schallleistungspegel LWA 93,8 db(A)
Messunsicherheit K 2,44 dB(A)
Schalldruckpegel LpA 71,9dB(A)
Messunsicherheit KpA 3 dB(A)
Hinweis: Die angegebenen Schallwerte sind nach
einem genormten Prüfverfahren ermittelt worden und
können verwendet werden, um verschiedene Elek-
trowerkzeuge miteinander zu vergleichen. Zudem
eignen sich diese Werte, um Belastungen für den
Benutzer, die durch Schall entstehen, im Vorhinein
einschätzen zu können.
7. Vor Inbetriebnahme
mACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
• Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie
Verpackungs-/ und Transportsicherungen (falls
vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig
ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
• Bei Beanstandungen muss sofort der Zubringer
verständigt werden. Spätere Reklamationen
werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der
Bedienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten
Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
sowie Typ und Baujahr des Gerätes an.
• Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
mACHTUNG!
Gerät und Verpackungsmaterial sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunst-
stoffbeuteln, Folien und Kleinteilen spielen! Es
besteht Verschluckungs- und Erstickungsge-
fahr!
Warnung! Dieses Elektrowerkzeug erzeugt während
des Betriebs ein elektromagnetisches Feld. Dieses
Feld kann unter bestimmten Umständen aktive oder
passive medizinische Implantate beeinträchtigen. Um
die Gefahr von ernsthaften oder tödlichen Verletzun-
gen zu verringern, empfehlen wir Personen mit medizi-
nischen Implantaten ihren Arzt und den Hersteller vom
medizinischen Implantat zu konsultieren, bevor das
Elektrowerkzeug bedient wird
Restrisiken
Die Maschine ist nach dem Stand der Technik und den
anerkannten sicherheitstechnischen Regeln gebaut.
Dennoch können beim Arbeiten einzelne Restrisiken
auftreten.
• Gefährdung der Gesundheit durch Strom bei Ver-
wendung nicht ordnungsgemäßer Elektro-An-
schlussleitungen.
• Bevor Sie Einstell- oder Wartungsarbeiten vorneh-
men, lassen Sie die Starttaste los und ziehen den
Netzstecker.
• Desweiteren können trotz aller getroffener Vorkeh-
rungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Si-
cherheitshinweise“ und die „Bestimmungsgemäße
Verwendung“, sowie die Bedienungsanleitung ins-
gesamt beachtet werden.
• Vermeiden Sie zufällige Inbetriebsetzungen der
Maschine: beim Einführen des Steckers in die
Steckdose darf die Betriebstaste nicht gedrückt
werden.
• Verwenden Sie das Werkzeug, das in dieser Bedie-
nungsanleitung empfohlen wird. So erreichen Sie,
dass Ihre Maschine optimale Leistungen erbringt.
• Halten Sie Ihre Hände vom Arbeitsbereich fern,
wenn die Maschine in Betrieb ist.
6. Technische Daten
Baumaße LxBxH (mm) 480 x 420 x 910
Messerwalze Ø (mm) 90
Anzahl Messer 8
max. Astdurchmesser (mm) 45
Sammelbehälter Fassungs-
vermögen (l) 60
Transporträder Ø (mm) 175
Gewicht kg 17,0
Motor V/Hz 230-240V~50Hz
Nennaufnahme P1 (W) 2800
Drehzahl Messerwalze (1/min) 60
Betriebsart S6 40%

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
12 | DE
8. Montage
Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie Ein-
stellungen am Gerät vornehmen.
1. Untergestell montieren (Abb. E/F)
• Führen Sie die Achse (13) in die Bohrungen der
Stützfüße (3) ein und stecken die Unterlegscheibe
(14) auf die Achse (13).
• Stecken Sie die Hülse (15) und das Rad (4) auf die
Achse
• Setzten Sie die Sicherungsmutter (16) am Ge-
winde an und ziehen diese mit dem mitgelieferten
Schraubenschlüssel (a) fest.
• Nachdem Anziehen der Sicherungsmutter (16) die
Radkappe (5) auf das Rad (4) montieren. Die Posi-
tion wird durch die Nuten (17) vorgegeben.
• Wiederholen Sie den o.g. Vorgang auf der Gegen-
überliegenden Seite (Abb. F)
2. Stützfüße am Maschinenoberteil montieren
(Abb. G/H)
• Stecken Sie die Stützfüße (3) auf die Gewindebol-
zen (18) des Maschinenoberteils (Abb. G)
• Setzten Sie die mitgelieferten Sicherungsmuttern
(16) von Hand an (Abb. G) und ziehen diese dann
mit dem Schraubenschlüssel (a) fest. (Abb. H)
3. Auffangsack einhängen (Abb. I/K)
Zum Sammeln des Häckselgutes den mitgelieferten
Auffangsack (6) an den vorgesehenen Haken (19)
einhängen.
9. Bedienung
Bedienfeld (Abb. A)
• Ein-Schalter (7): Durch Drücken dieser Taste wird der
Häcksler gestartet.
• Aus-Schalter (8): Durch Drücken dieser Taste wird
der Häcksler gestoppt.
• Schalter für Walzendrehrichtung (11):
• Taste „▲“ - Gegen den Uhrzeigersinn: Durch Drü-
cken dieser Taste, läuft die Messerwalze gegen
den Uhrzeigersinn, dies ist nötig, um eingeklemm-
tes Häckselgut wieder frei zu bekommen. Diese
Funktion ist nur gegeben, wenn der Häcksler schon
in Betrieb ist.
• Taste „▼“ - Im Uhrzeigersinn: Diese Taste ermög-
licht das Umschalten der Messerwalze vom Ge-
gen-Uhrzeigersinn wieder zurück in den Uhrzeiger-
sinn.
• Reset-Schalter (12): Überlastungsschutz
Arbeiten mit dem Häcksler
Häckseln Sie welke, mehrere Tage gelagerte Garten-
abfälle und Äste abwechselnd mit Ästen, um ein Ver-
stopfen zu vermeiden.
• Schließen Sie den Häcksler an der Stromversorgung
an.
• Setzen Sie den Häcksler mit dem Ein-Schalter (7) in
Betrieb.
• Füllen Sie das Häckselgut in den Einfülltrichter und
das Material wird eingezogen.
• Achtung: Wenn das Material eingeklemmt wird,
drücken Sie zuerst den roten Aus-Schalter (8), um
das Gerät zu stoppen. Drücken Sie den Schalter für
die Walzendrehrichtung (11) nach unten auf das Zei-
chen « = » . Starten Sie das Gerät mit dem grünen
Ein-Schalter (7). Stoppen Sie das Gerät mit dem
Aus-Schalter (8). Entfernen Sie das eingeklemmte
Material. Drücken Sie den Schalter (11) auf das Zei-
chen « - ». Das Gerät ist funktionsbereit.
• Lassen Sie den Häcksler das eingebrachte
Häckselgut vollständig zerkleinern, bevor Sie
neues Häckselgut einbringen.
• Benutzen Sie nicht ihre Hände um Häckselgut nach-
zuschieben, benutzen Sie dafür nur spezielle Nach-
schieber (c) oder anderes Häckselgut.
• Schalten Sie den Häcksler nach getaner Arbeit aus
und trennen diesen vom Netz.
Einstellen des Gegenmessers
Gegenmesser und Messerwalze sind vom Werk
optimal justiert. Nur bei Abnutzung ist eine Nach-
justierung des Gegenmessers erforderlich. Für
einen optimalen Betrieb ist es nötig, dass der
Abstand zwischen Gegenmesser und der Mes-
serwalze ca. 0,50 mm beträgt.
• Setzen Sie den Häcksler in Betrieb.
• Drehen sie den Nachstellschraube (9) soweit im
Uhrzeigersinn, bis leichte Schleifgeräusche hörbar
sind.
• Bei einer halben Umdrehung des Nachstellschrau-
be (9) im Uhrzeigersinn wird die Messerwalze um
0,50 mm näher an das Gegenmesser gebracht.
ACHTUNG: Falls das Häckselmesser das Gegen-
messer berührt, wird dieses nachgeschnitten und
kleine Metallspäne können aus der Auswurföffnung
fallen. Dies ist kein Fehler, jedoch darf nur im er-
forderlichen Maß nachjustiert werden, da sonst das
Gegenmesser vorzeitig verschleißt.
Überlastungsschutz
Bei Überbeanspruchung z.B. durch zu dicke Äste
schaltet sich das Gerät automatisch ab.
Drücken Sie nach einer kurzen Abkühlphase (ca.
5 min.) den Reset-Schalter (12).

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
DE |13
10.Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig ange-
schlossen. Der Anschluss entspricht den einschlägi-
gen VDE- und DIN-Bestimmungen.
Der kundenseitige Netzanschluss sowie die verwen-
dete Verlängerungsleitung müssen diesen Vorschrif-
ten entsprechen.
Schadhafte Elektro-Anschlussleitung
An elektrischen Anschlussleitungen entstehen oft
Isolationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch
Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wand-
steckdose.
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind aufgrund der Iso-
lationsschäden lebensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf
Schäden überprüfen. Achten Sie darauf, dass beim
Überprüfen die Anschlussleitung nicht am Stromnetz
hängt.
Elektrische Anschlussleitungen müssen den ein-
schlägigen VDE- und DIN-Bestimmungen entspre-
chen. Verwenden Sie nur Anschlussleitungen mit
Kennzeichnung H05VV-F.
Ein Aufdruck der Typenbezeichnung auf dem An-
schlusskabel ist Vorschrift.
Wechselstrommotor
Die Netzspannung muss 230 V~ betragen.
Verlängerungsleitungen bis 25 m Länge müssen ei-
nen Querschnitt von 2,5 mm² aufweisen.
Anschlüsse und Reparaturen der elektrischen Aus-
rüstung dürfen nur von einer Elektro-Fachkraft
durchgeführt werden.
• Das Produkt erfüllt die Anforderungen der EN
61000-3-11 und unterliegt Sonderanschlussbe-
dingungen. Das heißt, dass eine Verwendung an-
beliebigen frei wählbaren Anschlusspunkten nicht
zulässig ist.
• Das Gerät kann bei ungünstigen Netzverhältnis-
sen zu vorübergehenden Spannungsschwankun-
gen führen.
• Das Produkt ist ausschließlich zur Verwendung an
Anschlusspunkten vorgesehen, die
a. eine maximale zulässige Netzimpedanz “Z”
nicht überschreiten, oder
b. die eine Dauerstrombelastbarkeit des Netzes
von mindestens 100 A je Phase haben.
• Sie müssen als Benutzer sicherstellen, wenn nötig
in Rücksprache mit Ihrem Energieversorgungsun-
ternehmen, dass Ihr Anschlusspunkt, an dem Sie
das Produkt betreiben möchten, eine der beiden
genannten Anforderungen a) oder b) erfüllt.
Beim Einphasen-Wechselstrommotor empfehlen
wir, für Maschinen mit hohem Anlaufstrom (ab 3000
Watt), eine Absicherung von C 16A oder K 16A!
11. Reinigung und Wartung
Lassen Sie Arbeiten, die nicht in dieser Anlei-
tung beschrieben sind, von einer von uns er-
mächtigten Kundendienststelle durchführen.
Verwenden Sie nur Originalteile.
Tragen Sie beim Umgang mit der Messerwalze
Handschuhe.
Schalten Sie vor allen Wartungs- und Reinigungs-
arbeiten das Gerät aus, ziehen Sie den Netzstecker
und warten Sie den Stillstand der Messerwalze ab.
Allgemeine Reinigungs- und Wartungsarbeiten
Spritzen Sie den Leisehäcksler nicht mit Wasser
ab. Gefahr durch elektrischen Schlag!
• Halten Sie das Gerät, die Räder und die Lüftungs-
öffnungen stets sauber. Verwenden Sie zum Rei-
nigen eine Bürste oder ein Tuch, aber keine Rei-
nigungs- bzw. Lösungsmittel.
• Kontrollieren Sie das Gerät, insbesondere Schutz-
einrichtungen, vor jedem Gebrauch auf Beschädi-
gungen wie lose, abgenutzte oder beschädigte Tei-
le. Prüfen Sie den festen Sitz aller Muttern, Bolzen
und Schrauben.
• Überprüfen Sie Abdeckungen und Schutzeinrich-
tungen auf Beschädigungen und korrekten Sitz.
Tauschen Sie diese gegebenenfalls aus.
• Bewahren Sie das Gerät trocken und außerhalb
der Reich weite von Kindern auf. Umhüllen Sie das
Gerät nicht mit Nylonsäcken, da sich Feuchtigkeit
bilden könnte.
Achtung!
Ziehen Sie vor allen Wartungsarbeiten den Netzste-
cker.
Anschlüsse und Reparaturen
Anschlüsse und Reparaturen der elektrischen Aus-
rüstung dürfen nur von einer Elektro-Fachkraft durch-
geführt werden.

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
14 | DE
Bei Rückfragen bitte folgende Daten angeben:
• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Motor-Typenschildes
Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Verschleißteile*: Kohlebürsten, Messer, Walze
* nicht zwingend im Lieferumfang enthalten!
12.Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreien sowie für Kinder
unzugänglichen Ort. Die optimale Lagertemperatur
liegt zwischen 5 und 30 ˚C.
Bewahren Sie das Werkzeug in der Originalverpa-
ckung auf.
Decken Sie das Werkzeug ab, um es vor Staub oder
Feuchtigkeit zu schützen. Bewahren Sie die Bedie-
nungsanleitung bei dem Werkzeug auf.
13. Entsorgung und Wiederverwertung
Das Gerät bendet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus ver-
schiedenen Materialien, wie z.B. Metall und Kunst-
stoffe. Führen Sie defekte Bauteile der Sondermüll-
entsorgung zu. Fragen Sie im Fachgeschäft oder in
der Gemeindeverwaltung nach!
Altgeräte dürfen nicht in den Hausmüll!
Dieses Symbol weist darauf hin, dass dieses
Produkt gemäß Richtlinie über Elektro- und
Elektronik-Altgeräte (2012/19/EU) und nationa-
len Gesetzen nicht über den Hausmüll entsorgt
werden darf. Dieses Produkt muss bei einer dafür
vorgesehenen Sammelstelle abgegeben werden.
Dies kann z. B. durch Rückgabe beim Kauf eines
ähnlichen Produkts oder durch Abgabe bei einer au-
torisierten Sammelstelle für die Wiederaufbereitung
von Elektro- und Elektronik-Altgeräte geschehen.
Der unsachgemäße Umgang mit Altgeräten kann auf-
grund potenziell gefährlicher Stoffe, die häug in Elek-
tro und Elektronik-Altgeräten enthalten sind, negative
Auswirkungen auf die Umwelt und die menschliche
Gesundheit haben. Durch die sachgemäße Entsor-
gung dieses Produkts tragen Sie außerdem zu einer
effektiven Nutzung natürlicher Ressourcen bei. Infor-
mationen zu Sammelstellen für Altgeräte erhalten Sie
bei Ihrer Stadtverwaltung, dem öffentlich-rechtlichen
Entsorgungsträger, einer autorisierten Stelle für die
Entsorgung von Elektro- und Elektronik-Altgeräten
oder Ihrer Müllabfuhr.

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
DE |15
14.Störungsabhilfe
Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie sie Abhilfe schaffen können, wenn Ihre Maschine
einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an
Ihre Service-Werkstatt.
Problem Mögliche Ursache Abhilfe
Motor läuft nicht an Motor ist überlastet Schalten Sie den Häcksler wieder ein (siehe
Bedienung)
Netzspannung fehlt Steckdose, Kabel, Leitung, Stecker von Elekt-
rofachmann prüfen lassen (siehe Elektrischer
Anschluss)
Gartenabfälle werden
nicht eingezogen
Messerwalze läuft gegen den Uhrzei-
gersinn
Drehrichtung umschalten (siehe Bedienung)
Häckselgut ist zu weich Häckselgut mit speziellen Nachschieber für
Häcksler nachschieben
Messerwalze ist blockiert Blockierung lösen (siehe Bedienung)
Häckselgut hängt Ketten-
förmig aneinander
Gegenmesser nicht richtig eingestellt Gegenmesser nachstellen (siehe Bedienung)

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
16 |GB
Explanation of symbols
The use of symbols in this manual is intended to draw your attention to possible risks. The safety symbols and the ex-
planations that accompany them must be perfectly understood. The warnings in themselves do not remove the risks and
cannot replace correct actions for preventing accidents.
Read, understand and follow all warnings
Read the whole text of the operating instructions thoroughly before start up.
Wear eye, ear and protective gloves protection.
Do not misuse as a step!
Keep away all animals and persons not working on the machine!
Protect the tool from getting wet.
Pull out the mains plug.
Danger - Objects may be ejected when the machine is in operation.
Keep hands and feet outside of the openings when the machine is running.
Guaranteed sound power level.
The product complies with the applicable European directives
Protection class 2
Counter blade setting
Forward/reverse run

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
GB |17
Weight
Branch thickness Ø
Blade cylinder revolutions
m Caution! In these operating instructions we have marked the places that have to do with your
safety with this sign.

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
18 |GB
Table of contents: Page:
1. Introduction 19
2. Device description 19
3. Scope of delivery 19
4. Intended use 20
5. Safety information 20
6. Technical data 22
7. Befor starting the equipment 22
8. Montage 22
9. Operation 23
10. Electrical connection 23
11. Cleaning an maintenance 24
12. Storage 24
13. Disposal and recycling 25
14. Troubleshooting 25

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
GB |19
In addition to the safety notices contained in this
operating manual and the particular instructions for
your country, the generally recognised technical reg-
ulations for the operation of identical devices must be
complied with.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions
and the safety information.
2. Device description (Fig. A)
1. Loading slot
2. Machine body
3. Support feet
4. Wheel
5. Wheel cap
6. Collecting bag
7. On switch
8. Off switch
9. Adjusting screw
10. Mains power connection
11. Switch for roll rotation direction
12. Reset switch
13. Axle shaft
14. Lock nut
15. Wheel sleeve
16. Washer
17. Groove
18. Threaded bolt
19. Hook
a. Wrench
b. Allen wrench
c. Stopper
3. Scope of delivery
• Machine body
• Wheel (2x)
• Wheel cap (2x)
• Lock nut (6x)
• Wheel sleeve (2x)
• Washer (2x)
• Axle shaft
• Stopper
• Wrench
• Allen wrench
• Collecting bag
• Support feet (2x)
• Instruction Manual
1. Introduction
MANUFACTURER:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
DEAR CUSTOMER,
we hope your new tool brings you much enjoyment
and success.
NOTE:
According to the applicable product liability laws, the
manufacturer of the device does not assume liability
for damages to the product or damages caused by the
product that occurs due to:
• Improper handling,
• Non-compliance of the operating instructions,
• Repairs by third parties, not by authorized service
technicians,
• Installation and replacement of non-original spare
parts,
• Application other than specied,
• A breakdown of the electrical system that occurs
due to the non-compliance of the electric regu-
lations and VDE regulations 0100, DIN 57113 /
VDE0113.
We recommend:
Read through the complete text in the operating in-
structions before installing and commissioning the
device. The operating instructions are intended to
help the user to become familiar with the machine
and take advantage of its application possibilities in
accordance with the recommendations. The operat-
ing instructions contain important information on how
to operate the machine safely, professionally and
economically, how to avoid danger, costly repairs, re-
duce downtimes and how to increase reliability and
service life of the machine.
In addition to the safety regulations in the operating
instructions, you have to meet the applicable regu-
lations that apply for the operation of the machine in
your country. Keep the operating instructions pack-
age with the machine at all times and store it in a
plastic cover to protect it from dirt and moisture. Read
the instruction manual each time before operating the
machine and carefully follow its information.
The machine can only be operated by persons who
were instructed concerning the operation of the ma-
chine and who are informed about the associated
dangers. The minimum age requirement must be
complied with.

www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
20 |GB
• Never allow children or other persons unfamiliar
with the user manual to use the shredder. Local
regulations or bylaws may determine the minimum
age for using the shredder.
Observe noise control and local regulations .
Caution!
When using power tools, observe the following basic
safety measures for the prevention of electric shocks
and the risk of injury and re:
Preparation:
• Never use the shredder with other persons or animals
nearby.
• Wear hearing and eye protection at all times when
using the shredder.
• Wear appropriate protective clothing such as protec-
tive gloves, rm footwear and long trousers. Do not
wear loosely tting clothes or clothes with dangling
cords or belts.
• Only use the shredder in the open (that is, away from
walls or other rigid structures) on a rm, level surface.
• Do not use the machine on a paved, gravelled area,
which could be damaged by ejected material.
• Before you start up the shredder, check that all of
the nuts, bolts and other fastenings are tight. Covers
must be fastened properly and in good working order.
Replace any damaged or illegible stickers.
• Only use replacement parts and accessories sup-
plied and recommended by the manufacturer. Using
third-party parts will immediately invalidate the guar-
antee.
• Do not leave the shredder working unattended and
keep it in a dry place out of children’s reach.
• Only connect the shredder to a properly earthed
mains power supply. Make sure that the extension
cable and socket are properly earthed.
• While being used in the open, connect the shredder
to a residual current (RC) circuit breaker with a trip
current of not more than 30 mA.
• Always stand clear of the discharge zone when op-
erating the machine.
Working with the device:
• Make sure that the funnel feeder is empty before
you start the shredder.
• Keep your head, hair and body away from the in-
take opening.
• Do not reach into the funnel feeder during opera-
tion. The shredder will continue to run for a short
period after you switch it off.
• Always make sure you are standing in a rm, bal-
anced position. Do not lean forwards, and never
stand above the shredder when inserting materials.
• Make sure that the material inserted into the shred-
der does not contain hard objects made of metal,
stone, glass or similar.
4. Intended use
The equipment is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the manufacturer
will be liable for any damage or injuries of any kind
caused as a result of this.
An element of the intended use is also the obser-
vance of the safety instructions, as well as the as-
sembly instructions and operating information in the
operating manual.
Persons who operate and maintain the machine must
be familiar with the manual and must be informed
about potential dangers.
In addition, the applicable accident prevention regula-
tions must be strictly observed.
Other general occupational health and safety-related
rules and regulations must be observed.
The liability of the manufacturer and resulting dam-
ages are excluded in the event of modications of the
machine.
The machine may be operated only with original parts
and original accessories of the manufacturer.
The safety, work and maintenance instructions of the
manufacturer as well as the dimensions indicated in
the Technical Data section must be adhered to.
The garden shredder may only be used for cutting
twigs, branches, shrubs, garden wastes, paper and
cardboard.
The proper use includes the shredding of
• all types of branches up to a max. diameter 45 mm
(depending on wood species and freshness)
• wilted, moist garden refuse that has already been
stored for several days, alternating with branches
Do not fell the shredder with stones, glass, metal,
bones, plastics or fabrics.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial appli-
cations. Our warranty will be voided if the equipment
is used in commercial, trade or industrial businesses
or for equivalent purposes.
5. Safety information
• This appliance is not intended for use by persons
(including children) with reduced physical, senso-
ry or mental capabilities, or lack of experience and
knowledge, unless they have been given supervi-
sion or instruction concerning use of the appliance
by a person responsible for their safety..
• Children should be supervised to ensure that they
do not play with the appliance.
