Garland GEISER 271 Q User manual

GEISER 271 Q
CZ Návod na obsluhu
DK Original brugsanvisning
EN Instruction manual
ES Manual de instrucciones
IT Libretto d’istruzioni
FR Manuel d’instructions
PT Manual do operador
PL Instrukcja onsulgi
DE Betriebsanweisung
NL Handleiding
GR
RU
RO Manual de instructiuni

Español
2/100
Español
3/100
1. Introducción 2
2. Normas y precauciones de seguridad 3
3. Iconos de advertencia 6
4. Simbolos en la máquina 6
5. Descripción de la máquina 7
6. Instrucciones para la puesta en servicio 9
7. Mantenimiento y servicio 11
8. Detección e identificación de fallos 14
9. Transporte 15
10. Almacenamiento 15
11. Información sobre la destrucción
del equipo/reciclado 15
12. Condiciones de garantía 16
13. Declaración de conformidad CE 17
Gracias por haber elegido ésta motobomba Garland.
Estamos seguros de que usted apreciará la calidad
y prestaciones de ésta máquina que le facilitará su
tarea por un largo periodo de tiempo. Recuerde que
ésta máquina dispone de la más amplia y experta
red de asistencia técnica a la que usted puede acudir
para el mantenimiento de su máquina, compra de
recambios y/o accesorios y resolución de problemas.
¡ATENCIÓN! Lea todas las advertencias de
seguridad y todas las instrucciones. La no observación
de todas las advertencias e instrucciones relacionadas
a continuación puede dar como resultado un choque
eléctrico, fuego y/o una lesión seria.
Para evitar la manipulación incorrecta de ésta
máquina lea todas las instrucciones de éste manual
antes de usarla por primera vez. Toda la información
incluida en éste manual es relevante para su
seguridad personal y la de las personas, animales
y cosas que se encuentren a su alrededor. Si tiene
alguna duda respecto a la información incluida en
este manual pregunte a un profesional o diríjase al
punto de venta donde adquirió ésta máquina para
resolverla.
Guarde todas las advertencias y todas las
instrucciones para una referencia futura. Si vende ésta
máquina en un futuro recuerde entregar éste manual
al nuevo propietario.
ÍNDICE 1. INTRODUCCIÓN
Ref.:GBAGEISER271QM0312V1
FECHA DE PUBLICACIÓN: 28/03/2012
FECHA DE REVISIÓN: 03/02/2014
MANUAL ORIGINAL

Español
2/100
Español
3/100
2.1. USUARIOS
Ésta máquina ha sido diseñada para ser manipulada
por usuarios mayores de edad y que hayan leído y
entendido éstas instrucciones.
¡ATENCIÓN! No permita que personas menores
de edad utilicen ésta máquina.
¡ATENCIÓN! No permita que personas que no
entiendan éstas instrucciones utilicen ésta máquina.
Antes de usar ésta máquina familiarícese con la
misma asegurando que usted conoce perfectamente
donde están todos los controles, los dispositivos de
seguridad y la manera en que se debe de utilizar.
Si usted es un usuario inexperto le recomendamos
que ejecute una práctica mínima realizando trabajos
sencillos y, si es posible, en compañía de una persona
con experiencia.
¡ATENCIÓN! Sólo preste ésta máquina a personas
que estén familiarizadas con éste tipo de máquina y
conozcan como utilizarla. Siempre preste junto con la
máquina el manual de instrucciones para que el usuario
lo lea detenidamente y lo comprenda. Ésta máquina es
peligrosa en manos de usuarios no entrenados.
2.2. SEGURIDAD PERSONAL
Esté alerta, vigile lo que está haciendo y use el
sentido común cuando maneje ésta máquina.
Evite la inhalación de los gases del escape. Esta
máquina expulsa por el escape gases peligrosos
como el monóxido de carbono que le pueden causar
mareos, desmayos o, incluso, la muerte.
No use ésta máquina cuando esté cansado o bajo
la influencia de drogas, alcohol o medicamentos.
Un momento de distracción mientras maneja ésta
máquina puede causar un daño personal serio.
Retire todas las llaves o herramientas de mano de
la máquina y de la zona de trabajo antes de arran-
car ésta máquina. Una llave o herramienta dejada
cerca de la máquina puede ser tocada por una parte
de la máquina en movimiento y proyectarse causando
daños personales.
No toque el escape de la máquina con el motor en
marcha o tras su parada. El escape de esta máquina
se calienta durante el funcionamiento de la máquina
llegando a alcanzar elevadas temperaturas durante el
funcionamiento y hasta pasados unos minutos de la
parada del motor.
2.3. SEGURIDAD DEL ÁREA DE TRABAJO
Mantenga el área de trabajo limpia y trabaje con
buena iluminación. Las áreas desordenadas y oscuras
provocan accidentes.
No utilice ésta máquina en atmosferas explosivas así
como en presencia de líquidos inflamables, gases y
polvo. Para prevenir riesgos de fuego y asegurar una
buena ventilación utilice esta máquina en un área
limpia en la que no exista ningún elemento a menos
de 1 metro de distancia.
Nunca arranque esta máquina en áreas cerradas
como habitaciones o garajes. Esta máquina expulsa
gases peligrosos por el escape que se acumularán en
el área haciendo que el aire de la misma sea tóxico y
perjudicial para la salud de las personas, animales y
plantas que estén en el interior del área.
Mantenga alejados a los niños y curiosos mientras
ésta máquina esté en marcha.
2. NORMAS Y PRECAUCIONES DE
SEGURIDAD

Español
4/100
Español
5/100
2.4. SEGURIDAD DEL COMBUSTIBLE Y ACEITE
La gasolina y el aceite son peligrosa,
evite el contacto de la gasolina o el aceite
con la piel y ojos. No los inhale ni ingiera.
En caso de ingerir combustible y/o aceite acuda
rápidamente a su médico. Si entra en contacto con el
combustible o con el aceite límpiese con abundante
agua y jabón lo antes posible, si después siente los
ojos o la piel irritados consulte inmediatamente con
un médico.
IMPORTANTE: El combustible y el aceite
con altamente inflamables. Si el combus-
tible, el aceite o la máquina se inflaman apague el
fuego con un extintor de polvo seco.
La gasolina y el aceite son extremadamente
inflamables y explosivos bajo ciertas condiciones.
No fume y no acerque llamas, chispas o fuentes de
calor a la máquina.
No reposte combustible en lugares donde
exista la presencia de llamas, chispas o
fuentes intensas de calor. No fume mientras
reposta. Rellene el depósito siempre en áreas bien
ventiladas y con el motor parado. No desborde el
combustible por intentar llenar en exceso el depósito
de combustible. En caso de fuga de combustible
asegúrese de eliminar éstas fugas completamente
antes de arrancar.
Asegúrese que el tapón de la gasolina está correcta-
mente cerrado mientras utiliza la máquina. Asegúrese
de cerrar correctamente el tapón de gasolina tras el
repostaje.
Almacene siempre el combustible y el aceite en reci-
pientes homologados que cumplan con la normativa
europea.
No utilice combustible que haya estado almacenado
por más de 2 meses. Un carburante almacenado
demasiado tiempo hará más difícil el arranque de la
máquina y producirá un rendimiento insatisfactorio del
motor. SI el carburante ha estado en el depósito de la
máquina más de dos meses retírelo de la máquina y
sustitúyalo por uno en perfecto estado.
2.5. UTILIZACIÓN Y CUIDADOS DE ÉSTA MÁQUINA
Ésta máquina ha sido diseñada para el bombeo de
agua, cualquier otro tipo de uso podría ser peligroso
para usted, para las personas, animales y cosas que
se encuentren alrededor y podrá dañar la máquina. No
utilice ésta máquina para bombear líquidos diferentes
de agua. No bombee gasolina, disolvente u otros
líquidos inflamables.
Use ésta máquina, accesorios, útiles, etc. de acuer-
do con éstas instrucciones y de la manera prevista
para el particular tipo de máquina teniendo en
cuenta las condiciones de trabajo y el trabajo a
desarrollar. El uso de ésta máquina para aplicaciones
diferentes de las previstas podrá causar una situación
de peligro.
El fabricante no será en ningún caso responsable de
los daños provocados por un uso indebido o incorrec-
to de ésta máquina.
No fuerce ésta máquina. Utilice ésta máquina para
la aplicación correcta. La utilización de la máquina
correcta para el tipo de trabajo a realizar le permitirá
trabajar mejor y más seguro.
No use ésta máquina si el interruptor no cambia
entre “cerrado” y “abierto”. Cualquier máquina que
no pueda controlarse con el interruptor es peligrosa y
debe repararse.

Español
4/100
Español
5/100
Compruebe que las partes móviles no estén desali-
neadas o trabadas, que no hay piezas rotas u otras
condiciones que puedan afectar el funcionamiento
de ésta máquina. Siempre que ésta máquina esté
dañada repárela antes de su uso. Muchos accidentes
son causados por máquinas pobremente mantenidas.
Mantenga las empuñaduras de ésta máquina secas
y limpias. Las empuñaduras grasientas o aceitadas
son deslizantes y provocan pérdida de control sobre
la máquina.
Apague siempre el motor de la máquina antes de
efectuar cualquier ajuste, cambio de accesorios, o
de almacenar ésta máquina.
Almacene ésta máquina inactiva fuera del alcance
de los niños.
2.6. SERVICIO
Haga revisar periódicamente su máquina por un
servicio de reparación cualificado usando solamente
piezas de recambio idénticas. Esto garantizará que la
seguridad de ésta máquina se mantiene.

Español
6/100
Español
7/100
3. ICONOS DE ADVERTENCIA
Los iconos en las etiquetas de advertencia que
aparecen en esta máquina y/o en el manual indican
información necesaria para la utilización segura de
ésta máquina.
4. SIMBOLOS EN LA MÁQUINA
A fin de garantizar un uso y mantenimiento seguro de la
máquina existen los siguientes símbolos en la máquina.
Rellenar la bomba con agua antes de
arrancar.
Compruebe que no existen fugas de
combustible.
ON
OFF
Posición del interruptor encendido
Posición del interruptor apagado
Rellene de aceite si fuera necesario hasta el
nivel máximo.
No tocar, superficie caliente.
Atención: Superficies calientes.
Emisiones de gas tóxico. No use la
motobomba en lugares cerrados o con poca
ventilación.
Compruebe siempre el nivel de aceite
del cárter antes de arrancar.
Capacidad: 0,6 litros.
Aceite multigrado 20W-40.
20W-40 0,6 l
Atención y Peligro.
Lea el manual de instrucciones.
Posición baja.
Posición alta.
Posiciones del acelerador:
Posición del aire cerrado.
OFF
Posición del aire abierto.
ON
Posiciones de la palanca del aire:

Español
6/100
Español
7/100
5. DESCRIPCIÓN DE LA MÁQUINA
5.1. CONDICIONES DE UTILIZACIÓN
Esta máquina es de uso doméstico y está diseñada para impulsar agua. Debe trabajar a temperaturas de entre
+1ºC y 45ºC, a una humedad inferior al 50% y siempre en un lugar abierto y ventilado. Funciona con gasolina de
95 octanos.

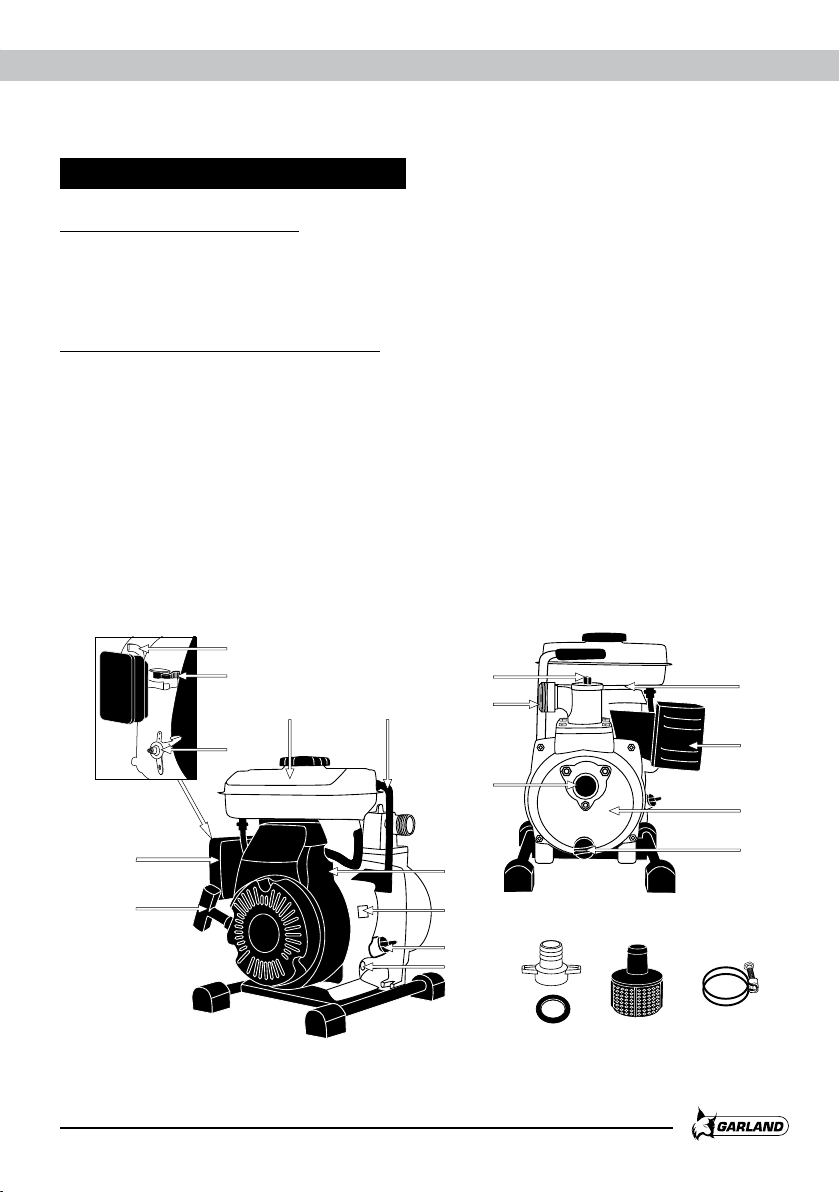

5.2. DESCRIPCIÓN DETALLADA DEL PRODUCTO
1. Tapa del filtro
2. Polea de arranque
3. Palanca del aire
4. Escape
5. Asa de transporte
6. Depósito de combustible
7. Sensor del nivel de aceite
8. Tapón/varilla de aceite
9. Tornillo de vaciado de aceite
10. Interruptor On/Off
11. Bujía
12. Cuerpo de la bomba
13. Tornillo de vaciado de agua
14. Toma de entrada de agua
15. Tapón de llenado de agua
16. Toma de salida de agua
17. Filtro de agua
18. Abrazadera
19. Racor
20. Junta
21. Regulador del acelerador
22. Grifo de la gasolina
Las imágenes y dibujos representados en este manual son orientativos y pueden no corresponder con el producto
real.
19 17
18
20
14
15
16
4
11
12
13
2
1
7
10
9
8
6 5
3
21
22

Español
8/100
Español
9/100
5.3. CARACTERÍSTICAS TÉCNICAS
Las características técnicas pueden ser modificadas sin preaviso.
Descripción Motobomba
Marca Garland
Modelo GEISER 271 Q
Motor 4 tiempos
Cilindrada (cc) 97
Potencia (kW) 1,1
Consumo específico de combustible a potencia máxima (g/kWh) 395
Capacidad depósito de combustible (l) 1,4
Capacidad del depósito de aceite (l) 0,45
Caudal máximo (l/h) 8.000
Altura máxima de impulsión (m) 21
Altura máxima de aspiración (m) 6
Diámetro de racores (mm) 25
Máxima presión de trabajo (Mpa) 0,21
Nivel de presion sonora LpA (dB(A)) 85
Nivel de potencia sonora garantizado LwA dB(A) 98
Peso (kg) 15

Español
8/100
Español
9/100
6. INSTRUCCIONES PARA LA
PUESTA EN SERVICIO
6.1. DESEMBALAJE Y LISTA DE MATERIALES
Ésta máquina incluye los siguientes elementos que
usted encontrará dentro de la caja:
• Motobomba.
• Racores(2).
• Junta(2).
• Filtrodeagua.
• Abrazadera(2).
• Manualdeinstrucciones.
6.2. MONTAJE
Para el montaje de la motobomba es necesario
disponer de:
• Mangueradeaspiración
• Mangueradeimpulsión
• Abrazaderasparalasmangueras
Montaje:
1. Enrosque los racores suministrados con las juntas
en la entrada y salida del agua de la bomba.
2. Coloque la manguera de aspiración en el racor de
entrada del agua con una abrazadera.
3. Coloque la manguera
de impulsión en el
racor de salida del
agua con una
abrazadera.
4. Coloque el filtro de
agua en el extremo de la
manguera de aspiración
que será sumergido en el
agua.
Nota: Es recomendable que utilice un filtro con válvula
antiretorno (no suministrado) si la altura de aspiración
es elevada.
6.3. PUNTOS DE VERIFICACIÓN ANTES DE LA
PUESTA EN MARCHA
6.3.1. UBICACIÓN DE LA MOTOBOMBA
Coloque la bomba en un lugar plano, estable, bien
ventilado y donde no se moje con el agua a bombear
o el agua bombeada.
Intente que la bomba esté lo más cerca posible del
agua a bombear.
6.3.2 ACEITE DEL MOTOR
¡ATENCIÓN!: El motor de esta máquina viene sin
aceite de fábrica. Antes de arrancar la máquina por
primera vez deberá llenar el depósito de aceite.
Para llenar el depósito de aceite introduzca 0,6 l de
aceite 20 W-40 nuevo por el tapón de llenado del
aceite.
Comprobación del nivel de aceite:
Para la comprobación del nivel del aceite y siempre
con la máquina estable en una superficie plana:
1. Desenrosque el tapón/varilla del aceite.
2. Limpie la varilla del
tapón con un trapo.
3. Introduzca de nuevo el
tapón/varilla y
enrósquelo.
Junta Racor Manguera
con abrazadera

Español
10/100
Español
11/100
4. Desenrosque el tapón/varilla de nuevo.
5. Compruebe que la marca de aceite en la varilla está
entre los niveles mínimo y máximo de la varilla.
Si el nivel de aceite está por debajo o próximo al
mínimo añada aceite hasta que el nivel de aceite
quede cercano al máximo.
¡ATENCIÓN!: El motor de ésta máquina dispone de
un sistema de seguridad para evitar que el motor
funcione con poco aceite. Si el nivel de aceite fuera
demasiado bajo el motor pararía no se podrá volver a
arrancar hasta que rellene con aceite y suba el nivel
por encima del mínimo.
6.3.3. COMBUSTIBLE
Compruebe que tiene combustible suficiente en el
depósito de gasolina y rellene si es necesario.
Repostaje de combustible en la máquina:
1. Elija una zona adecuada para realizar esta operación.
2. Retire el tapón del depósito de combustible.
3. Rellene con gasolina sin llegar por encima del filtro
de combustible que existe en la boca de llenado. Si
rellena por encima del filtro la gasolina podrá
rebosar del depósito cuando el combustible se
caliente y se expanda.
4. Cierre fuertemente el tapón
del depósito de la gasolina.
5. Elimine todo el carburante
que se haya podido
derramar por fuera con un
trapo seco.
ADVERTENCIA:
- Parar el motor antes de repostar.
- No efectúe jamás ésta operación en un lugar
cerrado o sin ventilación.
- Recuerde no fumar mientras está repostando
combustible.
- Sepárese al menos 3 metros de la zona en la que
ha repostado antes de arrancar la máquina.
- Utilice siempre gasolina sin plomo 95 octanos.
6.4. PUESTA EN MARCHA Y PARADA
6.4.1. CEBADO DEL AGUA
Llene de agua el circuito
de la bomba. Asegúrese de
que el cuerpo de la bomba
tiene agua antes de poner
en marcha la bomba, de otro
modo se podrían producir
averías en la máquina.
El nivel de agua debe llegar hasta la parte superior del
cuerpo de la bomba tal y como muestra la figura.
6.4.2 ARRANQUE DEL MOTOR
Siga el procedimiento de arranque en frío o arranque
en caliente en función del estado de su motor.
¡ATENCIÓN! Antes de arrancar asegurese que el
grifo de la gasolina esta en posición abierto.
6.4.2.1 ARRANQUE EN FRÍO
a. Coloque el interruptor en posición “ON”
b. Ponga la palanca de aire en posición “cerrado”
(OFF).
c. Mueva la palanca del acelerador a la posición alta
.
d. Tire de la polea de arranque hasta que el motor se
ponga en marcha.
e. Vaya cambiando la palanca de aire poco a poco
hacia la posición “abierto” (ON).

Español
10/100
Español
11/100
6.4.2.2 ARRANQUE EN CALIENTE
a. Coloque el interruptor en posición “ON”
b. Ponga la palanca de aire en posición “abierto”
(ON).
c. Mueva la palanca del acelerador a la posición alta
.
d. Tire de la polea de arranque hasta que el motor se
ponga en marcha.
6.4.3. PARADA DEL MOTOR
a. Coloque la palanca del acelerador en la posición
baja .
b. Ponga el interruptor en posición “OFF”.
c. Cierre el grifo de la gasolina cuando fi nalice su
uso (OFF).
6.5. PUNTOS DE VERIFICACIÓN TRAS LA PUESTA
EN MARCHA
Compruebe que no existen tomas de aire en la
manguera de aspiración. Compruebe que todos los
racores están correctamente apretados y que no
hay fugas de agua por la bomba, los racores y la
manguera de impulsión.
6.6. FINALIZACIÓN DEL USO
Tras el uso de la máquina vacíe el agua que quede en
el interior de la bomba. Para ello desatornille el tornillo
de vaciado del agua y espere a que salga todo el
agua. Después vuelva a enroscarlo.
7. MANTENIMIENTO Y SERVICIO
El objetivo del mantenimiento y servicio es
asegurar que su máquina funciona siempre en las
mejores condiciones de seguridad y eficiencia. Siga
las recomendaciones y los periodos de mantenimiento
recomendados en este manual.Apague siempre el
motor de la máquina antes de efectuar cualquier ajuste,
cambio de accesorios, o de almacenar ésta máquina.
7.2. CAMBIO DE ACEITE
Para realizar el cambio de aceite éste tiene que
estar caliente para garantizar que el aceite se drena
correcta y rápidamente. Si va a realizar el cambio de
aceite aproveche tras la utilización de la bomba, en
caso contrario tendrá que arrancar la motobomba
unos minutos para calentar el aceite. Recuerde que
nunca debe arrancar la motobomba en vacio (sin agua
dentro de la bomba).
Cambio del aceite:
1. Pare la máquina.
2. Coloque la máquina horizontal y de manera
que se pueda colocar un recipiente para
recoger el aceite.
Acción
Cada uso
Tras las primeras 20 horas o
el primer mes
Cada 50 horas o 3 meses
Cada 100 horas o 6 meses
Cada 300 horas o cada año
Aceite
del
motor
Chequear
nivel •
Cambiar • • •
Filtro del
aire
Chequear •
Limpiar • • •
Bujía Limpiar/
Ajustar • •
Filtro del
depósito Limpiar •

Español
12/100
Español
13/100
Recuerde que esta máquina tiene capacidad para
0,6 l por lo que el recipiente tendrá que tener una
capacidad superior a esta.
3. Quite el tapón de llenado del aceite
4. Quite el tornillo de vaciado del aceite.
En este momento el aceite comenzará a salir.
Tenga precaución en que el aceite no le toque.
El aceite puede estar muy caliente y producirle
quemaduras. El aceite puede irritar la piel.
5. Cuando el aceite deje de caer espere unos minutos
más para garantizar que salen las últimas gotas de
aceite usado.
6. Compruebe que el tornillo de vaciado y su
arandela están en perfecto estado. Si no fuera así
reemplácelos.
7. Atornille el tornillo de vaciado del aceite. No olvide
la arandela.
8. Añada 0,6 l de aceite nuevo 20w-40.
9. Arranque el motor un minuto (Recuerde que debe
tener agua la bomba)
10.Compruebe el nivel de aceite y, si es necesario,
rellene.
Por favor recoja el aceite usado en un contendor
adecuado para el trasporte de aceite usado y
entréguelo en su centro de reciclado más próximo. No
tire el aceite al suelo o por una alcantarilla.
7.3. LIMPIEZA DEL FILTRO DE AIRE
Un filtro de aire sucio restringirá el paso de aire al
carburador implicando una pérdida de potencia, mal
funcionamiento y aumento de gasto de combustible
en la máquina. Recuerde siempre verificar la limpieza
del filtro, especialmente en zonas con polvo extremo.
Limpieza del filtro del aire:
1. Desatornille las palomillas que sujetan la tapa del
filtro de aire.
2. Retire la tapa del filtro.
3. Saque el filtro de aire y la rejilla.
4. Limpie el filtro del aire con una disolución de jabón
neutro y agua templada.
5. Deje secar el filtro.
6. Cuando el filtro esté seco mójelo
ligeramente con aceite (el aceite
aumenta la capacidad del filtro para
contener las pequeñas partículas).
7. Vuelva a instalar el filtro con us rejilla.
8. Ponga la tapa.
9. Apriete las palomillas.
Nota: El motor nunca debe funcionar sin el filtro de
aire instalado
7.4. VERIFICACIÓN DE LA BUJÍA
Los problemas más comunes a la hora de arrancar
una máquina son producidos por una bujía sucia
o en mal estado. Limpie la bujía y compruébela
regularmente. Verifique que la distancia entre
electrodos es correcta (0,6 – 0,7 mm).
Desmontaje de la bujía:
1. Quite el capuchón de la bujía.
2. Inserte una llave de bujía por la cabeza de la bujía
hasta que quede enganchada en la tuerca de la bujía.
3. Desenrosque la bujía.

Español
12/100
Español
13/100
Montaje de la bujía:
1. Introduzca la bujía en su alojamiento.
2. Con la mano enrosque un par de vueltas la bujía.
Es importante que comience a enroscar la
bujía con la mano para asegurar que ésta se
está enroscando correctamente. Si usted empieza
directamente a enroscar la bujía con la llave de
bujías aumentará el riesgo de que ésta entre
torcida y trasrosque la rosca.
3. Cuando esté seguro de que la bujía se está
enroscando correctamente, inserte la llave de
bujías para acabar de apretar la bujía. El apriete
final debe ser de 12-15 Nm.
7.5. LIMPIEZA DEL FILTRO DEL DEPÓSITO
Con el paso del tiempo se acumula suciedad en el
interior del depósito que puede bloquear el conducto
de admisión de combustible o el carburador. Para
minimizar éste riesgo esta máquina dispone de
un filtro en la boca de llenado del depósito de
combustible.
1. Quite el tapón del depóstio de gasolina.
2. Saque el filtro.
3. Limpie el filtro con gasolina.
4. Seque el filtro.
5. Coloque el filtro de nuevo.

Español
14/100
Español
15/100
8. DETECCIÓN E IDENTIFICACIÓN DE FALLOS
En caso de que no pueda solucionar el problema con este cuadro lleve su máquina al servicio técnico.
Puede encontrar el listado de servicios técnicos disponibles en www.recaball.com
Problema Causa Solución
Motor no arranca
Interuptor en “OFF” Poner el interruptor en “ON”
No llega combustible al
carburador
Compruebe si hay combustible en el
depósito
Compruebe que el tubo de admisión
de gasolina no está obstruido o
doblado
Carburador sucio Envíe su máquina al servicio técnico
Nivel bajo de aceite Revise el nivel y rellene si es
necesario
Bujía en mal estado Limpie la bujía o cámbiela
Compresión insuficiente Lleve su máquina al servicio técnico
La bomba no succiona agua Entrada de aire a la bomba
Compruebe que la manguera no tiene
fisuras por las que entra el aire
Compruebe que los racores con
sus juntas están bien instalados y
apretados
Juntas de los racores en mal estado.
Sustitúyalas
Turbina dañada Acuda a su servicio técnico

Español
14/100
Español
15/100
9. TRANSPORTE
Transporte esta máquina siempre con el motor
parado.
Espere 5 minutos una vez apagada la máquina para
que ésta se enfríe antes de transportarla.
Para transportar la máquina le recomendamos
que desenganche las mangueras de aspiración y
impulsión.
Recuerde que esta máquina no dispone de ruedas para
su transporte y que debe elevarla cogiéndola por el
bastidor. Compruebe en las características técnicas el
peso de la máquina antes de elevarla para asegurar que
es un peso que usted puede soportar.
Siempre trasporte la máquina en posición horizontal.
Si va a transportar el aparato en vehículos asegúrelo
firmemente para evitar que se deslice o vuelque.
10. ALMACENAMIENTO
Espere 5 minutos una vez apagada la máquina para
que ésta se enfríe antes de guardar la máquina.
El tubo de escape de la máquina continuará caliente
después de apagar el motor. No almacene la máquina
jamás en lugares próximos a materiales inflamables
(hierba seca, madera…), de gas o combustibles.
Almacene esta máquina inactiva en un lugar no
accesible a los niños y seguro de manera que no
ponga en peligro a ninguna persona. La máquina fuera
de uso debe almacenarse limpia, sobre una superficie
plana sin agua en el interior de la bomba. Almacene la
máquina en un lugar donde el rango de temperaturas
no sea inferior a 0ºC ni superior a 45ºC y con una
humedad relativa inferior a 50%.
Limpie todas las piezas y guarde la máquina en un
lugar seguro y seco.
Siempre antes de almacenar la máquina respete los
puntos del capítulo de mantenimiento.
Si va a almacenar la máquina en un lugar cerrado
vacíe el combustible y aceite de los depósitos ya que
los vapores podrían entrar en contacto con una llama
o cuerpo caliente e inflamarse.
Por favor recoja el aceite usado en un contendor
adecuado para el trasporte de aceite usado y
entréguelo en su centro de reciclado más próximo. No
tire el aceite al suelo o por una alcantarilla.
11. INFORMACIÓN SOBRE LA
DESTRUCCIÓN DEL EQUIPO/
RECICLADO
Deshágase de su aparato de manera
ecológica. No debemos deshacernos
de las máquinas junto con la basura
doméstica. Sus componentes de plástico
y de metal pueden clasificarse en función de su
naturaleza y reciclarse.
Los materiales utilizados para embalar esta
máquina son reciclables. Por favor, no tire
los embalajes a la basura domestica. Tire
estos embalajes en un punto oficial de recogida de
residuos.

Español
16/100
Español
17/100
12.1. PERIODO DE GARANTÍA
- El periodo de garantía (Ley 1999/44 CE) según los
términos descritos a continuación es de 2 años a
partir de la fecha de compra, en piezas y mano de
obra, contra defectos de fabricación y material.
12.2. EXCLUSIONES
La garantía Garland no cubre:
- Desgaste natural por uso.
- Mal uso, negligencia, operación descuidada o falta
de mantenimiento.
- Defectos causados por un uso incorrecto, daños
provocados debido a manipulaciones realizadas a
través de personal no autorizado por Garland o uso
de recambios no originales.
12.3. TERRITORIO
- La garantía Garland asegura cobertura de servicio
en todo el territorio nacional.
12.4. EN CASO DE INCIDENCIA
- La garantía debe ir correctamente cumplimentada
con todos los datos solicitados, y acompañada por
la factura.
12. CONDICIONES DE GARANTÍA
¡ATENCIÓN!
PARA ASEGURAR UN FUNCIONAMIENTO Y
UNA SEGURIDAD MÁXIMA, LE ROGAMOS
LEA EL LIBRO DE INSTRUCCIONES
DETENIDAMENTE ANTES DE USAR.

Español
16/100
Español
17/100
C/ La Fragua, 22 Pol. Ind. Los Rosales
28933 MÓSTOLES (Madrid) ESPAÑA
El abajo firmante, Juan Palacios, autorizado por Glasswelt, SL, con dirección C/ La Fragua 22, 28933, Móstoles,
España, declara que las máquinas Marca Garland modelos GEISER 271Q (LC25ZB21-1.2Q) con números de
serie del año 2014 en adelante (el año de fabricación se indica claramente en la placa de identifi cación de la
máquina seguido del número de serie) y cuya descripción y función es “Máquina compuesta por una bomba de
agua y un motor. La bomba de agua es una máquina que hace subir el agua de un nivel inferior de energía a
otro superior.”, cumplen con todos los requerimientos de la Directiva 2006/42/CE del Parlamento Europeo y del
Consejo, de 17 de mayo de 2006, relativa a las máquinas.
Estas máquinas también cumplen los requerimientos de las siguientes directivas comunitarias:
• Directiva2006/95/CEdelParlamentoEuropeoydelConsejode12dediciembrede2006relativaala
aproximación de las legislaciones de los Estados miembros sobre el material eléctrico destinado a utilizarse
con determinados límites de tensión.
• Directiva2000/14/CEdelParlamentoEuropeoydelConsejo,de8demayode2000,relativaala
aproximación de las legislaciones de los Estados miembros sobre emisiones sonoras en el entorno debidas a
las máquinas de uso al aire libre.
• Directiva2004/108/CEdelParlamentoEuropeoydelConsejode15dediciembrede2004relativaala
aproximación de las legislaciones de los Estados miembros en materia de compatibilidad electromagnética y
por la que se deroga la Directiva 89/336/CEE.
Los exámenes de la CE de las Directivas comunitarias han sido realizados por los siguientes Organismos
Notificados y sus números de Certificado son:
• 2006/42/CE,Certicadonúmero:AM501967930001.
• TÜVRheinladLGAProductsGmbH.
• Normaarmonizada:EN809:1998+A1:2009.
DECLARACIÓN DE CONFORMIDAD (CE)
Juan Palacios
Director de producto
Móstoles 03-02-2014
Potencia máxima (kW) 1,1
Nivel de potencia acústica garantizado dB(A) 98

English
18/100
English
19/100
1. Introduction 18
2. Security precautions and normative 19
3. Warning labels 22
4. Machine symbols 22
5. Machine description 23
6. Start up instructions 25
7. Maintenance and service 27
8. Detection and troubleshooting 30
9. Transport 31
10. Storage 31
11. Information on destruction/
recycling of product 31
12. Warranty conditions 32
13. EC declaration of conformity 33
Thank you for choosing this Garland pump. We are
sure that you will appreciate the quality and service
that this machine will provide to you for many years to
come. Please remember that this machine comes with
the most professional and expert after sales to whom
you will be able to take the machine when needed for
maintenance, purchase of spares and/accessories and
for problem solving.
ATTENTION! Read all the security warnings and all
the manual. Non compliance with the warning signs
and not reading the manual can result in an electric
shock, fire and/or severe personal damage.
To avoid an incorrect use of this machine, read all the
instructions carefully before using it for the first time.
All the information included in this manual is relevant
for your own safety and that of others as well as for
animals and objects surrounding you. If you have any
doubts as to the information included in this manual
please ask a professional or take the machine to your
nearest after sales service.
Keep in mind all warning signs and keep this manual
for future reference. If you resell this machine in the
future, please make sure you pass on the instruction
manual as part of the machine.
INDEX 1. INTRODUCTION
Ref.:GBAGEISER271QM0312V1
DATE OF PUBLICATION: 28/03/2012
DATE OF REVISION: 03/02/2014
TRANSLATION OF THE ORIGINAL INSTRUCTIONS

English
18/100
English
19/100
2.1. END USERS
This machine has been designed to be used by grown
ups who have read and understood the instruction
manual.
ATTENTION! Do not allow under age people to
use this machine.
ATTENTION! Do not allow people who have
not understood the instruction manual to use the
machine.
Before using the machine, familiarise yourself and
make sure that you know and can use all the controls
and all security devices. If you are not an expert end
use, we strongly recommend that you practice with
some simple chores with an expert user.
ATTENTION! Only lend this machine to people
acquainted with this type of machine. Always lend
the machine with the instruction manual so that this
new end user reads it carefully and fully understands
it. This machine is dangerous in non experienced
hands.
2.2. PERSONAL SECURITY
Be alert and vigilant when using this machine
and use common sense when working with the
machine.
Avoid inhalation of the exhaust gases. This machine
expels dangerous gases through the exhaust pipe like
carbon monoxide that can cause dizziness, collapses
or in extreme cases, even death.
Do no use this machine when tired or under the
influence of drugs, alcohol or medicines. One
moment of distraction whilst using the machine can
cause serious personal damage.
Remove all other hand tools from the machine or
its surroundings before starting the machine. A lose
hand tool left near the machine can be touched by
the machine whilst working and project it, causing
personal damage.
Do not touch the exhaust of the engine if the
machine is running or immediately after stopping
the machine. He exhaust of the machine heats up
when working and reaches high temperatures and
does not cool down until after a few minutes after
stopping the engine.
2.3. WORKPLACE SECURITY
Maintain the working area clean and with good light.
Work places that are untidy or messy and not well
illuminated cause accidents.
Do not use the machine in areas that have an
explosive atmosphere and where there are
inflammable liquids, gases and powder. To avoid
fire risks and to have a well ventilated area, use the
machine in an area that is clean and with no fire
hazards at least in a perimeter of one meter.
Do not start the machine in closed areas such as
rooms and garages. This machine expels dangerous
gases through the escape that will accumulate in a
closed area thus creating a toxic and unhealthy zone
for people, animals and plants.
Maintain children and passers by away from the
working area.
2. SECURITY PRECAUCTIONS AND
NORMATIVE

English
20/100
English
21/100
2.4. PETROL AND OIL SECURITY
Petrol and oil are dangerous. Avoid contact
of petrol and/or oil with skin and eyes. Do
not intake or breathe. In the unlikely event
that you intake petrol and/or oil, please contact a
doctor immediately. If in contact with petrol and/or oil
please clean yourself with abundant water and soap
as soon as possible. If, even so, you have eye or skin
irritation, consult a doctor immediately.
IMPORTANT: Petrol and/or oil are highly
flammable and explosive under certain
circumstances. If the petrol, oil or the machine
ignite, put off using a dry dust fire extinguisher.
Petrol and/or oil are highly flammable and explosive
under certain circumstances. Do not smoke and do
not come close to the flames, sparks or heat sources.
Do not refill in areas were there are flames,
sparks or heat sources. Do not smoke while
refilling. Fill deposit in well ventilated areas
and with the engine stopped. Do not overfill the petrol
deposit. In case of petrol leakage please ensure you
eliminate these before starting.
Ensure the petrol cap is correctly closed whilst you
use the machine. Ensure you close the petrol cap
correctly after refilling.
Store excess petrol and oil in homologated recipients
in accordance with European normative.
Do not use petrol that has been stored for longer than
two months. Petrol stored for longer periods will make
the starting of the machine more difficult and will
guarantee an unsatisfactory output of the engine. If
petrol has been longer than two months in the petrol
deposit of the machine, remove and substitute it with
petrol in a perfect state.
2.5. USE AND CARE OF THE MACHINE
This machine has been designed to pump water, in
any other use given to the machine will be dangerous
to you, other people, animals and objects surrounding
you and cold damage the machine. Do not use this
machine to pump other liquids different to water. Do
not pump petrol or other flammable liquids.
Use this machine and its accessories in accordance
to the instructions herewith, taking into account the
job in hand. The use of this machine for other jobs
different to those herewith stated could cause a
dangerous situation.
The manufacturer will not be liable for damages
caused through an incorrect use of the machine.
Do not overload the machine. Use the machine
for its correct use. The use of the machine in an
adequate manner will ensure you work better and in a
more secure way.
Do not use the machine if the switch open/closed
does not work. Any machine that cannot be controlled
by means of thi switch is dangerous and must be
repaired.
Check the mobile parts and ensure these are
not damaged, out of place and that there are no
damaged parts that cold affect the good functioning
of the machine. If the machine is damaged in any
way, please repair before use. Many accidents are
caused by poor maintenance work of the machine.
Maintain the handles of the machine dry and clean.
Handles that are not clean and dry cause these to
be slippery and a consequent loss of control over the
machine.
