Garland PRESS 491 FLAE-V20 User manual

Instruction manual
EN Libretto d’instruzioni
IT
Manual de instrucciones
ES Manual do operador
PT
Manuel d’instructions
FR
PRESS 491 FLAE

Español
2/92
ÍNDICE
1. Introducción 2
2. Normas y precauciones de seguridad 3
3. Símbolos en la máquina 5
4. Descripción de la máquina 6
5. Instrucciones para la puesta en servicio 9
6. Utilización de la máquina 10
7. Mantenimiento y servicio 12
8. Detección e identificación de fallos 13
9. Transporte 14
10. Almacenamiento 14
11. Información sobre la destrucción
del equipo/reciclado 14
12. Condiciones de garantía 15
Declaración de conformidad CE 16
1. INTRODUCCIÓN
Gracias por haber elegido esta máquina Garland.
Estamos seguros de que usted apreciará la calidad
y prestaciones de esta máquina, que le facilitará su
tarea por un largo periodo de tiempo. Recuerde que
esta máquina dispone de la más amplia y experta
red de asistencia técnica a la que usted puede acudir
para el mantenimiento de su máquina, resolución de
problemas y compra de recambios y/o accesorios.
¡Atención! Lea todas las advertencias de
seguridad y todas las instrucciones. La no
observación de todas las advertencias e instrucciones
relacionadas a continuación puede dar como resultado
un descarga eléctrica, fuego y/o una lesión seria.
Esta máquina está prevista para el bombeo de
agua dulce limpia con una temperatura máxima de
35ºC en instalaciones de presión. No utilice este
grupo de presión para bombear otros líquidos distintos
del agua dulce limpia como agua salada, agua sucia,
gasolina, aceites, disolventes, líquidos alimenticios
(leche, refrescos, etc) o aguas residuales.
Esta máquina es de uso particular en
instalaciones de agua domésticas, sistemas de riego
o instalaciones similares. No está pensada para usos
continuos como bomba de fuentes o instalaciones de
transvase.
Guarde todas las advertencias y todas las
instrucciones para una referencia futura. Si vende
esta máquina en un futuro recuerde entregar éste
manual al nuevo propietario.
La expresión “máquina” en las advertencias se refiere
a esta máquina eléctrica conectada a la red eléctrica.
Ref.:GBAPRESS491FLAEV20M0321V1
FECHA PUBLICACIÓN: 30/12/2020
FECHA REVISIÓN: 26/02/2021
MANUAL ORIGINAL

Español Español
3/92
Recuerde que el usuario es responsable de los
accidentes y daños causados a si mismo, a terceras
personas y a las cosas.
2. NORMAS Y PRECAUCIONES DE
SEGURIDAD
Para evitar la manipulación incorrecta de esta
máquina lea todas las instrucciones de éste manual
antes de usarla por primera vez. Toda la información
incluida en éste manual es relevante para su seguri-
dad personal y la de las personas, animales y cosas
que se encuentren a su alrededor. Si tiene alguna
duda respecto a la información incluida en este ma-
nual pregunte a un profesional o diríjase al punto de
venta donde adquirió esta máquina para resolverla.
La siguiente lista de peligros y precauciones incluye
las situaciones más probables que pueden ocurrir en
el uso de esta máquina. Si usted se encuentra ante
una situación no descrita en este manual aplique
su sentido común y opere con esta máquina de la
manera más segura posible.
2.1. USUARIOS
Esta máquina ha sido diseñada para ser manipulada
por usuarios mayores de edad y que hayan leído
y entendido éstas instrucciones. Esta máquina no
puede ser usada por personas (incluidos niños) con
capacidades físicas, psíquicas o mentales reducidas,
o con falta de experiencia o conocimiento.
¡Atención! No permita que personas menores
de edad utilicen esta máquina.
¡Atención! No permita que personas que
no entiendan estas instrucciones utilicen esta
máquina.
Antes de usar esta máquina familiarícese con la
misma asegurando que usted conoce perfectamente
donde están todos los controles, los dispositivos de
seguridad y la manera en que se debe de utilizar.
Si usted es un usuario inexperto le recomendamos
que ejecute una práctica mínima realizando trabajos
sencillos y, si es posible, en compañía de una persona
con experiencia.
¡Atención! Sólo preste esta máquina a personas
que estén familiarizadas con éste tipo de máquina
y conozcan como utilizarla. Siempre preste junto con
la máquina el manual de instrucciones para que el
usuario lo lea detenidamente y lo comprenda.
Esta máquina es peligrosa en manos de usuarios no
entrenados.
2.2. SEGURIDAD PERSONAL
Esté alerta, vigile lo que está haciendo y use el
sentido común cuando maneje esta máquina.
No use esta máquina cuando esté cansado o bajo
la influencia de drogas, alcohol o medicamentos.
Un momento de distracción mientras maneja esta
máquina puede causar un daño personal serio.
2.3. SEGURIDAD DEL ÁREA DE TRABAJO
No maneje esta máquina en atmosferas explosivas
así como en presencia de líquidos inflamables,
gases y polvo. Las máquinas eléctricas crean chispas
que pueden encender el polvo o los humos.
Mantenga alejados a los niños y curiosos mientras
maneja esta máquina. Las distracciones pueden
causarle la pérdida de control. Vigile que no entren en
su área de trabajo niños, personas o animales.

Español
4/92
2.4. SEGURIDAD ELÉCTRICA
Es obligatorio conectar esta máquina a un punto de
corriente protegido con un dispositivo diferencial
residual cuya corriente de disparo sea inferior o
igual a 30mA. La tensión de este punto de corriente
debe ser de 230V, frecuencia 50Hz y disponer de un
interruptor magnetotérmico de 10A-16A.
Nunca utilice una base de conexión o un cable de
prolongación dañado, que no cumpla la normativa
o los requerimientos necesarios para esta máquina.
Cuando utilice un prolongador de cable éste
siempre debe estar totalmente desenrrollado, con
una sección mínima de 1,5 mm2, una longitud
máxima de 25 m. y que es adecuado para uso
exterior. El uso de una prolongación de cable
adecuada para el uso en exterior reduce el riesgo de
descarga eléctrica.
Coloque el cable prolongador de forma que no toque
el agua o pueda caer al agua en el funcionamiento de
la bomba. El cable prolongador debe estar siempre
seco y alejado del agua.
Todas las conexiones eléctricas deben permanecer
fuera del agua, en altura, a una distancia prudencial
de la bomba y conductos de agua, y protegidas de
posibles humedades.
No exponga esta máquina a la lluvia o a
condiciones de humedad. El agua que entre en ellas
aumentará el riego de choque eléctrico.
Siempre desconecte la clavija de la base de
conexión antes de realizar cualquier trabajo en esta
máquina. Solamente manipule esta máquina cuando
esté desconectada.
La clavija eléctrica de esta máquina debe coincidir
con la base de la toma de corriente. No modificar
nunca la clavija de ninguna manera. Clavijas no
modificadas y bases coincidentes reducirán el riego
de descarga eléctrica.
No abuse del cable. No usar el cable para llevar,
levantar, sujetar o desenchufar esta máquina.
Mantenga el cable lejos del calor, aceite, agua,
cantos vivos o piezas en movimiento. Los cables
dañados o enredados aumentan el riesgo de descarga
eléctrica.
Nunca use esta máquina con el cable o la clavija
dañados. Antes de conectar esta máquina
compruebe la clavija y el cable por si hay daños.
Si descubre algún daño envíe su máquina a un
servicio técnico para la reparación. Si el cable está
dañado o roto, desenchufe inmediatamente. Los
cables dañados o enredados aumentan el riesgo de
descarga eléctrica.
La sustitución de la clavija o del cable de alimentación
debe hacerla siempre el fabricante o su servicio de
asistencia técnica.
2.5. UTILIZACIÓN Y CUIDADOS DE ESTA MÁQUINA
Esta máquina está prevista para el bombeo de
agua dulce limpia con una temperatura máxima de
35ºC en instalaciones de presión. No utilice este
grupo de presión para bombear otros líquidos distintos
del agua dulce limpia como agua salada, agua sucia,
gasolina, aceites, disolventes, líquidos alimenticios
(leche, refrescos, etc) o aguas residuales.
Esta máquina es de uso particular en
instalaciones de agua domésticas, sistemas de riego
o instalaciones similares. No está pensada para usos
continuos como bomba de fuentes o instalaciones de
transvase.

Español Español
5/92
No deje que su máquina trabaje en vacio (sin agua)
ya que existe riesgo de estropearla y su vida útil
disminuye. Vigile que siempre que el extremo de la
tubería de succión está dentro del agua a bombear.
Use esta máquina, accesorios, útiles, etc. de
acuerdo con estas instrucciones y de la manera
prevista teniendo en cuenta las condiciones de
trabajo y el trabajo a desarrollar. El uso de esta
máquina para aplicaciones diferentes de las previstas
podrá causar una situación de peligro.
Nunca utilice esta máquina con las protecciones
dañadas o sin las protecciones instaladas.
Compruebe que todos los elementos de seguridad
están instalados y en buen estado.
El fabricante no será en ningún caso responsable
de los daños provocados por un uso indebido o
incorrecto de esta máquina.
No fuerce esta máquina. Utilice esta máquina para
la aplicación correcta. La utilización de la máquina
correcta para el tipo de trabajo a realizar le permitirá
trabajar mejor y más seguro.
Mantenga esta máquinas. Compruebe que las
partes móviles no estén desalineadas o trabadas,
que no hay piezas rotas u otras condiciones que
puedan afectar el funcionamiento esta máquina.
Siempre que esta máquina esté dañada repárela
antes de su uso. Muchos accidentes son causados
por máquinas pobremente mantenidas.
Si el aparato comienza a vibrar de modo extraño
apague la máquina, desconéctela de la red y
examine el aparato para encontrar la causa. Si
no detecta la razón lleve su máquina al servicio
técnico. Las vibraciones son siempre un indicio de un
problema en la máquina.
Desenchufe la clavija de la fuente de alimentación
antes de efectuar cualquier ajuste, cambio de
accesorios, o de almacenar esta máquina. Tales
medidas preventivas de seguridad reducen el riesgo
de arrancar esta máquina accidentalmente.
2.6. SERVICIO
Haga revisar periódicamente su máquina eléctrica
por un servicio de reparación cualificado usando
solamente piezas de recambio idénticas. Esto
garantizará que la seguridad de esta máquina
eléctrica se mantiene.
3. SÍMBOLOS EN LA MÁQUINA
A fin de garantizar un uso y mantenimiento seguro de
esta máquina existen los siguientes símbolos en la
máquina:
CHECK : Botón de programación
SET: Botón de programación
MODE: Botón de programación

Español
6/92
4. DESCRIPCIÓN DE LA MÁQUINA
4.1. CONDICIONES DE UTILIZACIÓN
Esta máquina está prevista para el bombeo de agua
dulce limpia con una temperatura máxima de 35ºC
en instalaciones de presión. No utilice este grupo de
presión para bombear otros líquidos distintos del agua
dulce limpia como agua salada, agua sucia, gasolina,
aceites, disolventes, líquidos alimenticios (leche,
refrescos, etc) o aguas residuales.
Esta máquina es de uso particular en instalaciones de
agua domésticas, sistemas de riego o instalaciones
similares. No está pensada para usos continuos como
bomba de fuentes o instalaciones de transvase.
4.2. FUNCIONAMIENTO DE LA MÁQUINA
Este grupo de presión está formado por una bomba
que impulsa agua a presión y un automático de
bomba encargado de arrancar y parar la bomba.
Al arrancar el grupo de presión, la bomba se encarga
de dar presión al circuito de agua. Mientras haya
gasto de agua en el circuito (por ejemplo un grifo
abierto) la bomba procurará agua a presión sin parar.
Si se acaba el gasto en el circuito el automático
de bomba cortará el paso de corriente al motor y
la bomba parará. Al abrir un grifo el automático de
bomba conectará la corriente y el motor comenzará
a girar la bomba que dará presión al circuito. De esta
manera el conjunto será capaz de mantener caudal y
presión del agua constante en el circuito encendiendo
y parando la bomba en función de las necesidades.

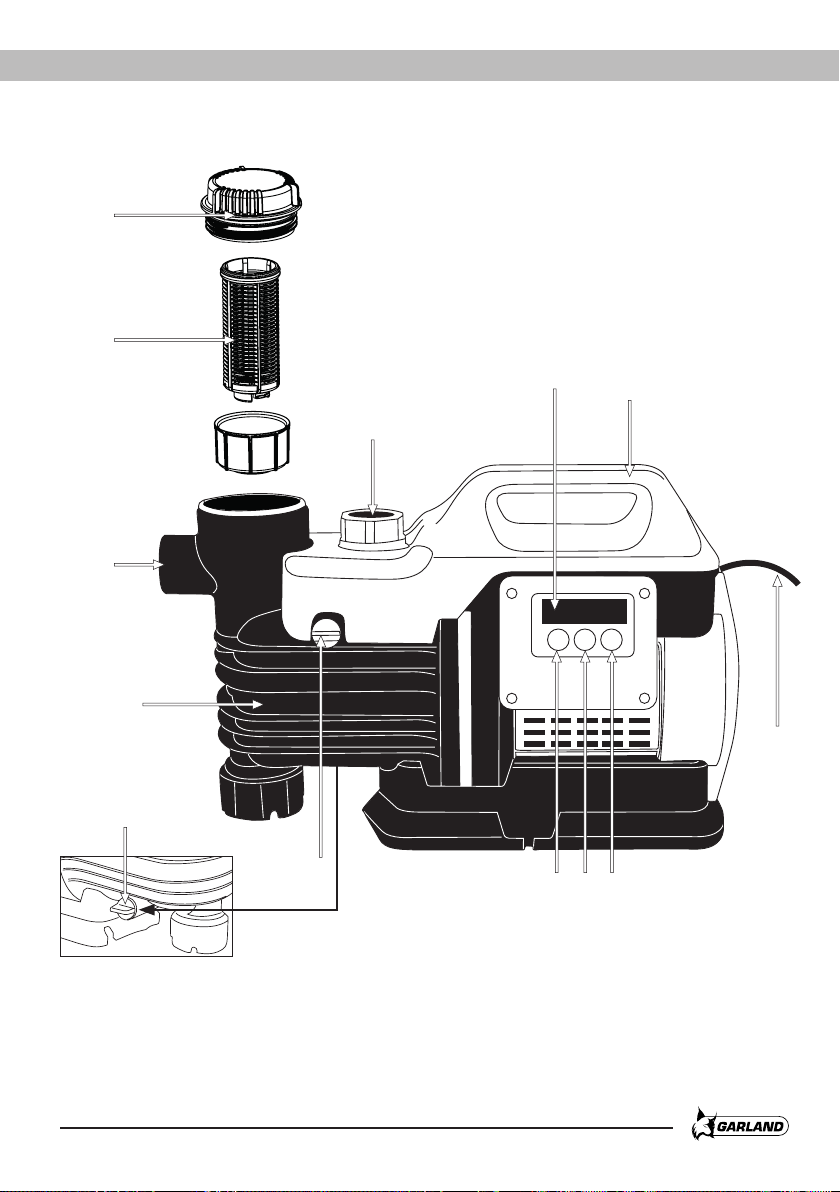

4.3. DESCRIPCIÓN DETALLADA DEL PRODUCTO
1. Asa de transporte
2. Cable de alimentación
3. Botón: Mode
4. Botón: Set
5. Botón: Check
6. Tapón de cebado
7. Tapón de vaciado
8. Cuerpo de Bomba
9. Aspiración
10. Filtro
11. Tapón del filtro
12. Salida de presión
13. Pantalla LCD

Español Español
7/92
CHECK SETM ODE
Las imágenes y dibujos representados en este manual son orientativos y pueden no corresponder con el
producto real.
12
2
345
13 1
7
6
9
10
8
11

Español
8/92
4.4. CARACTERÍSTICAS TÉCNICAS
Las características técnicas pueden ser modificadas sin preaviso.
Descripción Grupo de presión
Marca Garland
Modelo PRESS 491 FLAE-V20
Potencia nominal (W) 1.300
Voltaje (V) 230
Frecuencia (Hz) 50
Clase de protección Clase I
Grado de protección contra humedad IPX4
Caudal máximo (l/h) 5.000
Altura máxima de impulsión de la bomba (m) 53
Presión de arranque (bar) 1,5
Presión de parada (bar) 5,3
Altura máxima de aspiración (m) 8
Diámetro toma de entrada de agua 1”
Diámetro toma de salida de agua 1”
Temperatura máxima del agua a aspirar (ºC) 35
Peso (kg) 13,5

Español Español
9/92
5. INSTRUCCIONES PARA LA
PUESTA EN SERVICIO
5.1. LISTA DE MATERIALES
Esta máquina incluye los siguientes elementos que
usted encontrará dentro de la caja:
• Grupo de presión.
• Manual de instrucciones.
Saque con cuidado todos los elementos de la caja
y asegúrese que todos los elementos listados están
presentes.
Inspeccione el producto cuidadosamente para
asegurar que no existen elementos dañados. Si
alguna parte de la máquina está dañada o falta
alguna pieza no la utilice hasta haber subsanado el
problema. La utilización de esta máquina en estado
puede provocar un descarga eléctrica, fuego y/o una
lesión seria.
5.2. MONTAJE E INSTALACIÓN
La bomba se debe instalar anclada en un lugar plano,
frío, seco y a distancia segura del agua que se va a
bombear para garantizar que la bomba no se mojará
en ninguna situación.
5.2.1. SUJECIÓN DE LA BOMBA (EN INSTALACIONES
FIJAS)
Sujete la bomba al suelo mediante unos tornillos
o abrazadera con tornillos que sujeten las patas
del soporte de la bomba. En caso de que no pueda
atornillar al suelo ponga la bomba sobre una placa de
montaje (tablero de madera, placa de hierro, etc) que
asegure la estabilidad necesaria a la bomba.
Tenga en cuenta que necesitará espacio para poder
acceder al tapón de llenado y cebar la bomba que,
en caso de vaciar la bomba de agua, necesitará
espacio para acceder al tapón de drenaje y espacio
para ubicar un recipiente donde recoger el agua y
que necesitará algo de espacio para poder realizar las
conexiones de tuberías y cables. Cuando elija el sitio
de instalación del grupo de presión tenga en cuenta
estos factores.
Instale la bomba por encima del nivel máximo del
agua a aspirar. Si no es posible instale una válvula
de cierre entre la bomba y la tubería de aspiración
que le permita cerrar el paso de agua cuando realice
mantenimientos o tenga que desinstalar la bomba.
5.2.2. CONEXIÓN DE LA ASPIRACIÓN
Conecte la tubería de aspiración mediante un racor
macho de 1” a la aspiración de la bomba.
Si usted utiliza una manguera en lugar de una tubería
para realizar la aspiración asegúrese de que utiliza
una manguera adecuada resistente a la depresión.
Si usted utiliza una manguera tradicional, al crear
depresión la bomba, se pegarán las paredes de la
manguera evitando el paso del agua.
Recomendaciones:
- Se recomienda instalar una válvula antirretorno en
la tubería de aspiración para evitar el retorno del
agua aspirada al depósito de agua cuando la
bomba no funciona.
- Le recomendamos que no utilice tuberías o
mangueras de aspiración superiores a 1” de
diámetro. Utilizar tuberías de diámetro superior
podrá incidir negativamente en el rendimiento del
grupo de presión.

Español
10/92
- Si la instalación de la tubería de aspiración es
fija es recomendable utilizar una manguera
metálica flexible para evitar transmitir ruido y
vibraciones a la instalación.
- Si la altura de aspiración es superior a los 3 metros
se recomienda sujetar la manguera o tubería de
aspiración a un punto fijo para que el peso de ésta,
una vez esté llena de agua, no sea soportado por el
grupo de presión.
- Siempre es recomendable instalar un filtro de
partículas en el final de la tubería o manguera de
aspiración, para evitar que entren al grupo
partículas que puedan bloquear o deteriorar el
grupo de presión.
5.2.3. CONEXIÓN DE LA IMPULSIÓN
Conecte la tubería de impulsión mediante un racor
macho de 1” a la aspiración de la bomba.
Si usted utiliza una manguera en lugar de una tubería
para realizar la impulsión asegúrese de que utiliza una
manguera adecuada resistente a la presión.
Recomendaciones:
Si la instalación de la tubería de impulsión es fija
es recomendable utilizar una manguera metálica
flexible para evitar transmitir ruido y vibraciones a la
instalación.
5.2.4. CEBADO DE LA BOMBA
La bomba de esta unidad necesita ser cebada la
primera vez que se enciende tras la instalación.
Lea el punto 6.2.1. Cebado de la bomba
Para poder aspirar el agua, el depósito de la
bomba debe estar siempre lleno de agua. NUNCA
debe funcionar en seco.
5.2.5. CONEXIÓN A CORRIENTE
Es obligatorio conectar esta máquina a un punto de
corriente protegido con un dispositivo diferencial
residual cuya corriente de disparo sea inferior o
igual a 30mA. La tensión de este punto de corriente
debe ser de 230V, frecuencia 50Hz y disponer de un
interruptor magnetotérmico de 10A-16A.
Nunca utilice una base de conexión o un cable
de prolongación dañado, que no cumpla la normativa
o los requerimientos necesarios para esta máquina.
Cuando utilice un prolongador de cable éste siempre
debe estar totalmente desenrrollado, con una
sección mínima de 1,5 mm2, una longitud máxima
de 25 m. y que sea adecuado para uso exterior. El
uso de una prolongación de cable adecuada para el
uso en exterior reduce el riesgo de descarga eléctrica.
Coloque el cable prolongador de forma que no toque
el agua o pueda caer al agua en el funcionamiento de
la bomba. El cable prolongador debe estar siempre
seco y alejado del agua.
Conecte la máquina a corriente.
6. UTILIZACIÓN DE LA MÁQUINA
Utilice esta máquina sólo para los usos para los
que ha sido diseñada. La utilización de esta máquina
para cualquier otro uso es peligroso y puede provocar
daños al usuario y/o a la máquina.
No se confíe únicamente a los dispositivos de
seguridad de esta máquina.
Esta máquina, una vez que se pone en el modo “Ever
- On Mode”, la bomba funciona constantemente
independiente de que haya agua o no.

Español Español
11/92
6.1. PUNTOS DE VERIFICACIÓN ANTES DE LA
PUESTA EN MARCHA
Es necesario prestar atención al posible aflojado de
las conexiones al circuito o que existen pérdidas de
agua. Si usted detecta cualquier anomalía verifique
cuidadosamente la instalación.
6.2. PUESTA EN MARCHA Y PARADA
6.2.1. CEBADO DE LA BOMBA
La bomba de esta unidad necesita ser cebada la
primera vez que se enciende tras la instalación.
Para poder aspirar el agua, el depósito de la
bomba debe estar siempre lleno de agua. NUNCA
debe funcionar en seco.
1. Abra el tapón del filtro (11)
2. Vierta agua a través del orificio hasta que rebose
agua, en ese momento el cuerpo de la bomba
estará lleno.
3. Enrosque el tapón del filtro (11).
6.2.2. CONEXIÓN A CORRIENTE
Es obligatorio conectar esta máquina a un punto de
corriente protegido con un dispositivo diferencial
residual cuya corriente de disparo sea inferior o
igual a 30mA. La tensión de este punto de corriente
debe ser de 230V, frecuencia 50Hz y disponer de un
interruptor magnetotérmico de 10A-16A.
Nunca utilice una base de conexión o un cable
de prolongación dañado, que no cumpla la normativa
o los requerimientos necesarios para esta máquina.
Cuando utilice un prolongador de cable éste siempre
debe estar totalmente desenrrollado, con una sección
mínima de 1,5 mm2, una longitud máxima de 25
m. y que sea adecuado para uso exterior. El uso de
una prolongación de cable adecuada para el uso en
exterior reduce el riesgo de descarga eléctrica.
Coloque el cable prolongador de forma que no toque
el agua o pueda caer al agua en el funcionamiento de
la bomba. El cable prolongador debe estar siempre
seco y alejado del agua.
Conecte la máquina a corriente.
Una vez conectada aparecerá en la pantalla LCD el
mensaje “Power On”
6.2.3 ARRANQUE MANUAL (Ever - On Mode)
1. Abra las llaves de paso del circuito que existan
tanto en la aspiración como en la impulsión.
2. Apriete el botón “MODE” hasta que aparezca en
la pantalla LCD “Ever - On Mode”
La bomba comenzará a funcionar.
NOTA IMPORTANTE: En el Modo de funcionamiento
“Ever - On Mode” la bomba funciona constantemente
independiente de que haya agua o no dentro de la
bomba y también independientemente de si las llaves
de paso están abiertas o cerradas. Este modo es
únicamente para comprobar que la bomba funciona
pero no se debe utilizar más que durante un instante y
con agua para comprobar que la bomba funciona.
Siempre antes de poner la bomba en modo “Ever
- On Mode” asegúrese de que la bomba está
correctamente cebada. Si la bomba funciona sin agua
en su interior puede estropearse.
Nota: Si pasado un tiempo prudencial la bomba no
consigue aspirar agua pare la bomba y compruebe
que existe agua suficiente en el punto de aspiración.
Si existe agua suficiente en el punto de aspiración
desconecte la máquina y compruebe la estanqueidad
del tubo de aspiración. Si todo está correcto vuelva a
Power On
Ever - On Mode
Not Recommended

Español
12/92
cebar la bomba.
Una vez comience a salir agua por la llave abierta del
circuito la bomba está lista para su utilización. Apriete
el botón “MODE” de nuevo hasta “Automatic Mode” o
“Time Mode” o “Power On”
6.3. CONFIGURACIÓN MODO DE TRABAJO
Los difrentets modos de trabajo se seleccionan
presionando el botón “MODE” de la bomba
6.3.1. Modo apagado “Power On”
En este modo la bomba está apagada pero conectada
a corriente eléctrica.
6.3.2. Modo continuo “Ever - On Mode”
En este modo la bomba está en funcionamiento
constante independientemente de que la bomba tenga
agua o no tenga o que haya o no paso de agua.
NOTA IMPORTANTE: En el Modo de funcionamiento
“Ever - On Mode” la bomba funciona constantemente
independiente de que haya agua o no dentro de la
bomba y también independientemente de si las llaves
de paso están abiertas o cerradas. Este modo es
únicamente para comprobar que la bomba funciona
pero no se debe utilizar más que durante un instante y
con agua para comprobar que la bomba funciona.
6.3.3. Modo automático “Automatic Mode”
En este modo la bomba funciona en modo automático.
Cuando la bomba detecta consumo de agua arranca
para dar presión al circuito y cuando detecta que no
hay consumo de agua se para.
6.3.4. Modo Horario “Time Mode”
En este modo la bomba funcionará en Modo
Automático en un intervalo de tiempo defeinido por el
usuario y el resto del tiempo estará en Modo Apagado
6.3.4.1 Programación del Modo Horario
Si el Modo Horario no está programado la pantalla
LCD muestra el sigueinte mensaje:
A) Configuración del reloj:
1. Presione el botón MODE hasta que en la pantalla
aparezca el mensaje “Time Mode”.
2. Espere un instante hasta que aparezca el
mensaje “Time Now”.
3. Presione el botón “SET” para configurar la hora.
Presionando el botón “SET” aumentan las horas
y presionando el botón “MODE” disminuyen
las horas. Una vez ajustada la hora presione
el botón “CHECK” para memorizar y pasar al
siguiente paso.
Power On
Ever - On Mode
Not Recommended
Automatic Mode
Time Mode
Time Mode
Not Set
Time Now
SetSave Exit
00:00
Time Now
+Next -
00:00

Español Español
13/92
Nota: EL reloj funciona en modo 24h
4. Ahora ajuste los minutos de la hora del mismo
modo utilizando lso botones “SET” para
aumentar y “MODE” para reducir los minutos.
Una vez ajustados los minutos presiones
“CHECK” para memorizar los minutos y pasar al
siguiente paso.
5. Ahora ajuste la hora de arranque de la bomba.
En la pantalla aparecerá el mensaje:
Presione el botón “SET” para configurar la hora
de arranque y la pantalla cambiará a:
6. Ajuste la hora. Presionando el botón “SET”
aumentan las horas y presionando el botón
“MODE” disminuyen las horas. Una vez ajustada
la hora presione el botón “CHECK” para
memorizar y pasar al siguiente paso.
7. Ahora ajuste los minutos de la hora del mismo
modo utilizando los botones “SET” para
aumentar y “MODE” para reducir los minutos.
Una vez ajustados los minutos presiones
“CHECK” para memorizar los minutos y pasar al
siguiente paso.
8. Ahora ajuste la hora de parada de la bomba. En
la pantalla aparecerá el mensaje:
Presione el botón “SET” para configurar la hora
de parada y la pantalla cambiará a:
9. Ajuste la hora. Presionando el botón “SET”
aumentan las horas y presionando el botón
“MODE” disminuyen las horas. Una vez ajustada
la hora presione el botón “CHECK” para
memorizar y pasar al siguiente paso.
10. Ahora ajuste los minutos de la hora del mismo
modo utilizando los botones “SET” para
aumentar y “MODE” para reducir los minutos.
Una vez ajustados los minutos presiones
“CHECK” para memorizar los minutos y pasar al
siguiente paso.
11. Ahora aparecerá en la pantalla el resumen de la
configuración con los tiempos de arranque y
parada:
Esta pantalla se mantendrá unos segundos y
luego la pantalla indicará “Time Mode” indicando
que la bomba está en el Modo Horario y que
arrancará y parará según la confirguración.
6.4. PUNTOS DE VERIFICACIÓN TRAS LA PUESTA EN
MARCHA
Esta máquina disponde de dos sistemas de seguridad
contra la sobrecarga, uno en el automático de bomba
y otro en la bomba.
El automático de bomba está diseñado para
soportar intensidades de corriente de hasta 10
Amperios. Si el automático de bomba detecta
Time On
SetSave Exit
00:00
Time On
+Save -
00:00
SetSave Exit
00:00
+Save -
00:00
Time On
00:00
00:00
Time Mode

Español
14/92
una intensidad de corriente superior a este valor
desconectará la bomba y se encenderá el testigo
de alarma (ALARM). Si esto ocurre compruebe la
razón por la que existe este gasto excesivo y, tras
solucionar el problema, apriete el boton “RESTART”.
Esta máquina dispone de un interruptor de
seguridad que desconectará la máquina en caso de
sobrecarga por un trabajo excesivo. Si usted detecta
que la máquina no arranca podrá deberse a que el
interruptor de seguridad se ha activado. En ese caso
desconecte la unidad y espere 15 minutos antes de
volver a arrancar la máquina.
6.5. PROTECCIÓN CONTRA SOBRECARGA
Esta máquina dispone de un interruptor de seguridad
que desconectará la máquina en caso de sobrecarga
por un trabajo excesivo. Si usted detecta que
la máquina no arranca podrá deberse a que el
interruptor de seguridad se ha activado. En ese caso
desconecte la unidad y espere 15 minutos antes de
volver a arrancar la máquina.
7. MANTENIMIENTO Y SERVICIO
La retirada de los dispositivos de seguridad,
el mantenimiento inapropiado o la
sustitución de piezas con recambios no
originales puede producir lesiones corporales severas.
Siempre realice las tareas de
mantenimiento o servicio con la máquina
desenchufada de la corriente.
7.1. MANTENIMIENTO
Este grupo de presión no necesita mantenimiento, sin
embargo, para asegurar una larga vida de la bomba
se recomiendan los sigueintes cuidados:
• Control visual: Se recomienda un control
visual general para buscar fugas de agua,
partes sueltas y comprobar el estado de las
conexiones. . Si encuentra alguna anomalía
repárela o lleve su equipo al servicio técnico.
• Limpieza: Limpie regularmente el exterior de la
bomba usando un trapo húmedo con un poquito
de jabón. No utilice productos químicos ya que
pueden dañar las carcasas de la bomba.
• Periodos largos de inactividad: Cuando sepa que
su bomba va a estar inactiva un largo periodo de
tiempo conviene vaciar el agua del interior de la
bomba. Para ello abra el tapón de drenaje de la
bomba (7) y el tapón de cebado (6) para que el
agua salga.
• Riesgo de congelación: Si hay riesgo de que la
bomba se hiele vacie el agua de la bomba.
• Limpie el filtro de agua regularmente. Saque el
filtro (10) desenroscando la tapa 11 y limpielo
con agua.

Español Español
15/92
8. DETECCIÓN E IDENTIFICACIÓN DE FALLOS
En función de los síntomas que usted observe se puede detectar la causa probable y solucionar el problema:
Si tras realizar estas comprobaciones la bomba sigue sin funcionar correctamente lleve la bomba a un servicio
técnico.
Fallo Síntoma Acción
El motor no funciona
La pantalla LCD está
apagada.
La máquina no está conectada a corriente. Enchufar la
máquina a corriente.
El cable está dañado. Enviar la máquina al servicio
técnico. Nunca reparar el cable con cinta aislante.
Fallo Interno. Enviar la máquina al servicio técnico
La pantalla LCD
funciona pero el motor
no gira
La bomba está en modo “Power On”. Cambie a Modo
Continuo “Ever - On Mode” y compruebe que funciona.
Si la bomba no funciona en Modo Continuo desenchufe la
máquina, retire el filtro y compruebe que no hay objetos
bloqueando el giro de la turbina. Limpie todo, limpie el
filtro y vuelva a probar.
Si el motor sigue sin funcionar envie la máquina al
servicio técnico.
Protección contra sobrecarga activada. Dejar enfriar 15
minutos.
El motor funciona
pero no bombea
agua o bombea poca
cantidad
No sale agua
Llaves de paso cerradas. Abrir las llaves.
Agua por debajo del nivel mínimo de succión. Parar la
bomba y bajar la altura de la bomba respecto al agua.
Tubería de aspiración toma aire. Compruebe la
estanqueidad de la tubería de aspiración.
Cebado incorrecto de la máquina. Siga los pasos del
apartado 6.2.1
Altura excesiva del punto de salida del agua que
sobrepasa las capacidades de la bomba. Disminuir la
altura del punto de salida.
Sale poco Agua Filtro Sucio. Limpiar el filtro.

Español
16/92
9. TRANSPORTE
Antes de transportar la máquina:
1. Apague la bomba.
2. Retire siempre el enchufe de la clavija de corriente.
3. Vacíe el agua la bomba.
4. Desinstale la bomba del circuito.
Si va a transportar la máquina en vehículos asegúrela
firmemente para evitar que se deslice o vuelque.
10. ALMACENAMIENTO
Para almacenar esta máquina:
1. Apague la bomba
2. Retire siempre el enchufe de la clavija de corriente.
3. Vacíe el agua de la bomba mediante el tapón de
drenaje.
4. Desconecte la máquina del circuito
5. Limpie la máquina con un trapo húmedo
6. Meta la bomba en su caja de cartón
7. Guarde la máquina con su caja en un lugar plano
donde el rango de temperaturas no sea inferior a
0ºC ni superior a 45ºC.
Almacene las herramientas eléctricas inactivas en un
lugar no accesible a los niños y seguro de manera que
no ponga en peligro a ninguna persona.
quina y guarde la máquina en un lugar seguro y seco.
11. INFORMACIÓN SOBRE LA
DESTRUCCIÓN DEL EQUIPO/
RECICLADO
Deshágase de su aparato de manera
ecológica. No debemos deshacernos
de las máquinas junto con la basura
doméstica. Sus componentes de plástico
y de metal pueden clasificarse en función de su
naturaleza y reciclarse.
Los materiales utilizados para embalar esta
máquina son reciclables. Por favor, no tire
los embalajes a la basura domestica. Tire
estos embalajes en un punto oficial de recogida de
residuos.

Español Español
17/92
12. CONDICIONES DE GARANTÍA
12.1. PERIODO DE GARANTÍA
- El periodo de garantía (Ley 1999/44 CE) según los
términos descritos a continuación es de 2 años a
partir de la fecha de compra, en piezas y mano de
obra, contra defectos de fabricación y material.
12.2. EXCLUSIONES
La garantía Garland no cubre:
- Desgaste natural por uso.
- Mal uso, negligencia, operación descuidada o falta
de mantenimiento.
- Defectos causados por un uso incorrecto, daños
provocados debido a manipulaciones realizadas a
través de personal no autorizado por Garland o uso
de recambios no originales.
12.3. TERRITORIO
- La garantía Garland asegura cobertura de servicio
en todo el territorio nacional.
12.4. EN CASO DE INCIDENCIA
- La garantía debe ir correctamente cumplimentada
con todos los datos solicitados, y acompañada por
la factura.
¡ATENCIÓN!
PARA ASEGURAR UN FUNCIONAMIENTO Y
UNA SEGURIDAD MÁXIMA, LE ROGAMOS
LEA EL LIBRO DE INSTRUCCIONES
DETENIDAMENTE ANTES DE USAR.

Español
18/92
El abajo firmante, Juan Palacios, autorizado por Productos McLand S.L., con dirección C/ La Fragua 22, 28933,
Móstoles, España, declara que las máquinas Marca Garland modelos Press 491FLAE-V20 con números de
serie del año 2021 en adelante (el año de fabricación se indica claramente en la placa de identificación de la
máquina seguido del número de serie) y cuya descripción y función es “Máquina compuesta por una bomba de
agua y un motor. La bomba de agua es una máquina que hace subir el agua de un nivel inferior de energía a otro
superior.”cumplen con todos los requerimientos de la :
• DIRECTIVA 2014/30/UE DEL PARLAMENTO EUROPEO Y DEL CONSEJO de 26 de febrero de 2014 sobre la
armonización de las legislaciones de los Estados miembros en materia de compatibilidad electromagnética
(refundición)
• DIRECTIVA 2014/35/UE DEL PARLAMENTO EUROPEO Y DEL CONSEJO de 26 de febrero de 2014 sobre
la armonización de las legislaciones de los Estados miembros en materia de comercialización de material
eléctrico destinado a utilizarse con determinados límites de tensión
• Norma armonizada: EN 60335-1:2012 + A11+A13+A1+A14+A2; EN 60335-2-41:2003+A1+A2;
EN 62233:2008; EN 55014-1:2017+A11; EN 55014-2:2015; EN IEC 61000-3-2:2019; EN61000-3-
3:2013+A1
Potencia máxima (W) = 1300
DECLARACIÓN DE CONFORMIDAD (CE)
Juan Palacios
Director de producto
Móstoles 26/2/2021

Español Español
19/92
NOTAS

English
20/92
ÍNDEX
1. Introduction 18
2. Normative and security measures 19
3. Machine symbols 21
4. Machine description 22
5. Start up instructions 25
6. Machine usage 26
7. Maintenance and service 27
8. Troubleshooting 29
9. Transport 30
10. Storage 30
11. Recycling and machine disposal 30
12. Warranty conditions 31
CE Declaration of conformity 32
1. INTRODUCTION
Thank you for choosing a Garland machine. We are
sure that you will appreciate the quality and functions
of this machine that will facilitate your daily work for
a long time. Remember that this machine has a wide
of network of after sales services to which you can
take your machine for any maintenance necessary on
your machine, in case of any troubleshooting and for
purchasing spare parts and accessories.
Attention! Read all the warning signs and all the
instructions. The non observance of the warning and
instructions detailed from here on can result in a fire
being caused and/or a serious injury. Before using the
machine, read carefully the information in this manual
on a secure and correct start up.
This machine has been designed for pumping
clean water at a maximum temperature of 35C. Do
not use this pump to pump other liquids different to
clean waters such as sea water, dirty water, petrol,
oils, solvents, food liquids (milk, soft drinks, etc) or
residual waters. This machine is for private domestic
use in domestic water installations and domestic
watering systems.
This machine is for private use in domestic water
installations, watering systems or similar installations.
It has not been designed for continuous use.
Keep all the warning signs and the manual
in a safe place for future reference. If you sell or
otherwise dispose of the machine, please pass on the
instruction manual as it forms part of the machine.
The expression machine refers to the machine
connected to the mains.
Ref.:GBAPRESS491FLAEV20M0321V1
DATE OF PUBLICATION: 30/12/2020
DATE OF REVISION: 26/02/2021
TRANSLATION OF THE ORIGINAL INSTRUCTIONS
