Garmin Edge User manual

EDGE® EXTERNAL BATTERY PACK
Installation Instructions 2
Instructions d'installation 4
Istruzioni di installazione 6
Installationsanweisungen 8
Instrucciones de instalación 10
Instruções de instalação 12
Installatie-instructies 14
Installationsvejledning 16
Asennusohjeet 18
Installeringsinstruksjoner 20
Installationsinstruktioner 22
Instrukcja instalacji 24
Pokyny pro instalaci 26
Navodila za namestitev 28
Upute za instalaciju 30
Garmin®, the Garmin logo, and Edge® are trademarks of Garmin Ltd. or its subsidiaries, registered in the USA and other countries. These trademarks may not be used without the express permission of
Garmin.
Other trademarks and trade names are those of their respective owners.
July 2017
190-02220-92_0A

EDGE® EXTERNAL BATTERY PACK
Installation Instructions
Important Safety Information
WARNING
See the Important Safety and Product Information guide in the
GPS device product box for product warnings and other
important information.
A lithium-ion battery is used in this device.
If these guidelines are not followed, the battery may experience
a shortened life span or may present a risk of damage to the
device, fire, chemical burn, electrolyte leak, and/or injury.
• Do not disassemble, modify, remanufacture, puncture or
damage the battery pack.
• Do not expose the battery pack to fire, explosion, or other
hazard.
NOTICE
• Do not immerse the battery pack in water or other liquids.
• Do not leave the battery pack exposed to a heat source or in
a high-temperature location, such as in the sun in an
unattended vehicle. To prevent the possibility of damage,
remove the battery pack from the vehicle or store it out of
direct sunlight, such as in the glove box.
• Do not operate the battery pack outside of the temperature
ranges specified in the printed manual in the product
packaging.
• When storing the battery pack for an extended time period,
store within the temperature ranges specified in the printed
manual in the product packaging.
• Do not use a power and/or data cable that is not approved or
supplied by Garmin®.
• Contact your local waste disposal department to dispose of
the battery pack in accordance with applicable local laws and
regulations.

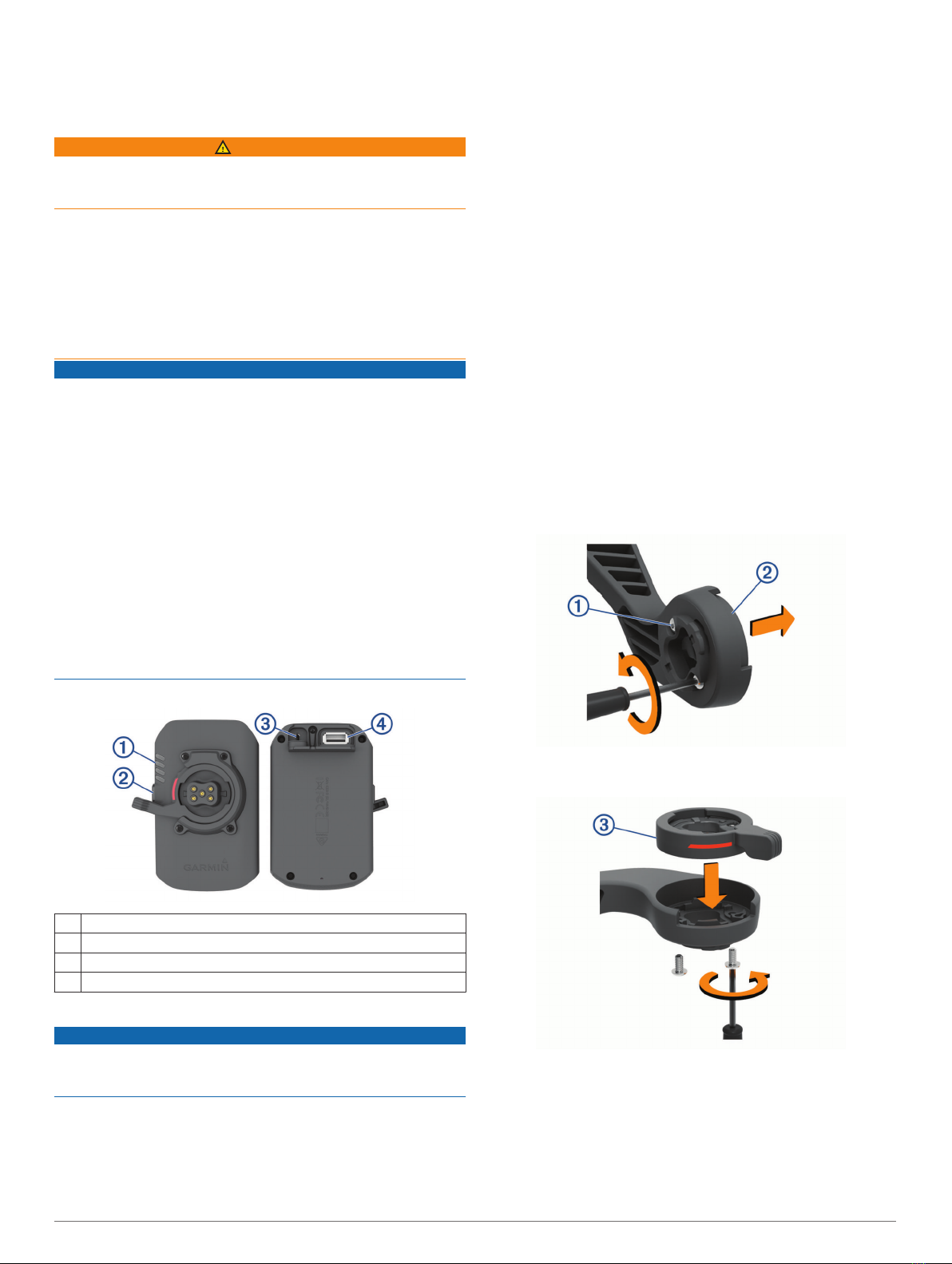

Device Overview
ÀStatus LEDs
ÁDevice key
ÂInput power Micro-USB port (under weather cap)
ÃOutput power USB-A port (under weather cap)
Charging the Battery Pack
NOTICE
To prevent corrosion, thoroughly dry the USB port, the weather
cap, and the surrounding area before charging or connecting to
a computer.
NOTE: The device will not charge when outside the charging
temperature range (Specifications, page 3).
1Pull up the weather cap from the Micro-USB port.
2Plug the small end of the USB cable into the Micro-USB port
on the device.
3Plug the large end of the USB cable into the USB wall
charger.
4Charge the battery pack completely.
The status LEDs flash blue while charging. The status LEDs
are solid blue when charging is complete. Charging a fully
depleted battery pack takes approximately four hours using
the USB cable and wall charger included with the battery
pack. The battery pack may charge slowly when using a
third-party USB cable or power source.
Tips for Using the Battery Pack
• Select the device key to check the battery charge level.
Each solid LED represents up to a 25% battery charge level.
When one LED is flashing, the battery pack has less than a
5% charge remaining.
• Connect your Edge® device to the battery pack.
Edge devices with electrical contacts start charging when
connected to the charging pins on the battery pack. For Edge
devices without electrical contacts, you must connect a USB
cable to the USB-A port on the battery pack. Go to
buy.garmin.com to purchase an accessory cable.
• Hold the device key for five seconds to stop charging a
connected Edge device.
You can select the device key to continue charging.
Installing the Lever Adapter
1Use the 2 mm hex key to remove the two screws À on the
bottom of the mount.
2Remove the quarter-turn adapter Á.
3Insert the lever adapter Â.
4Replace the screws, and use the 2 mm hex key to tighten the
screws.

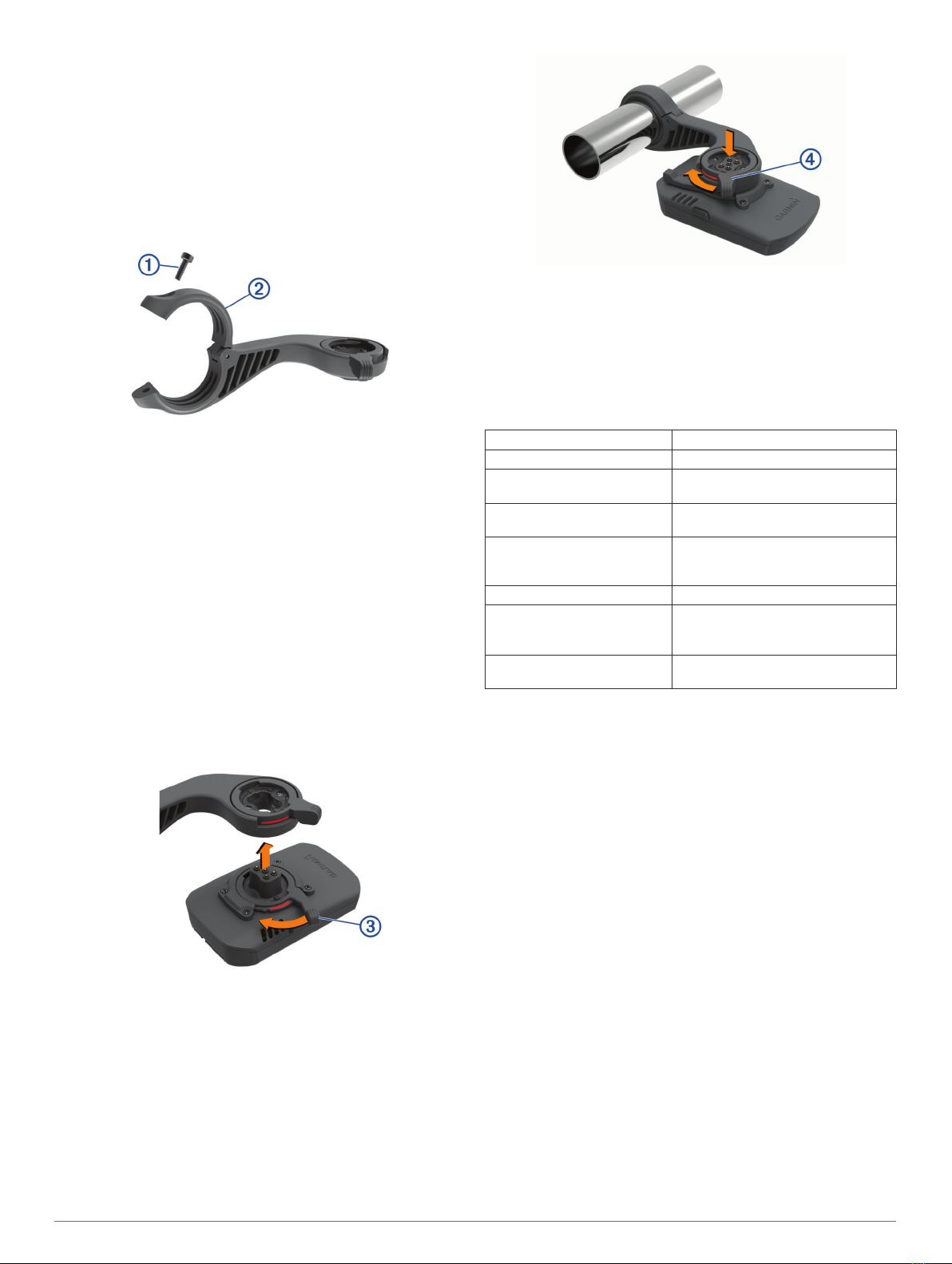

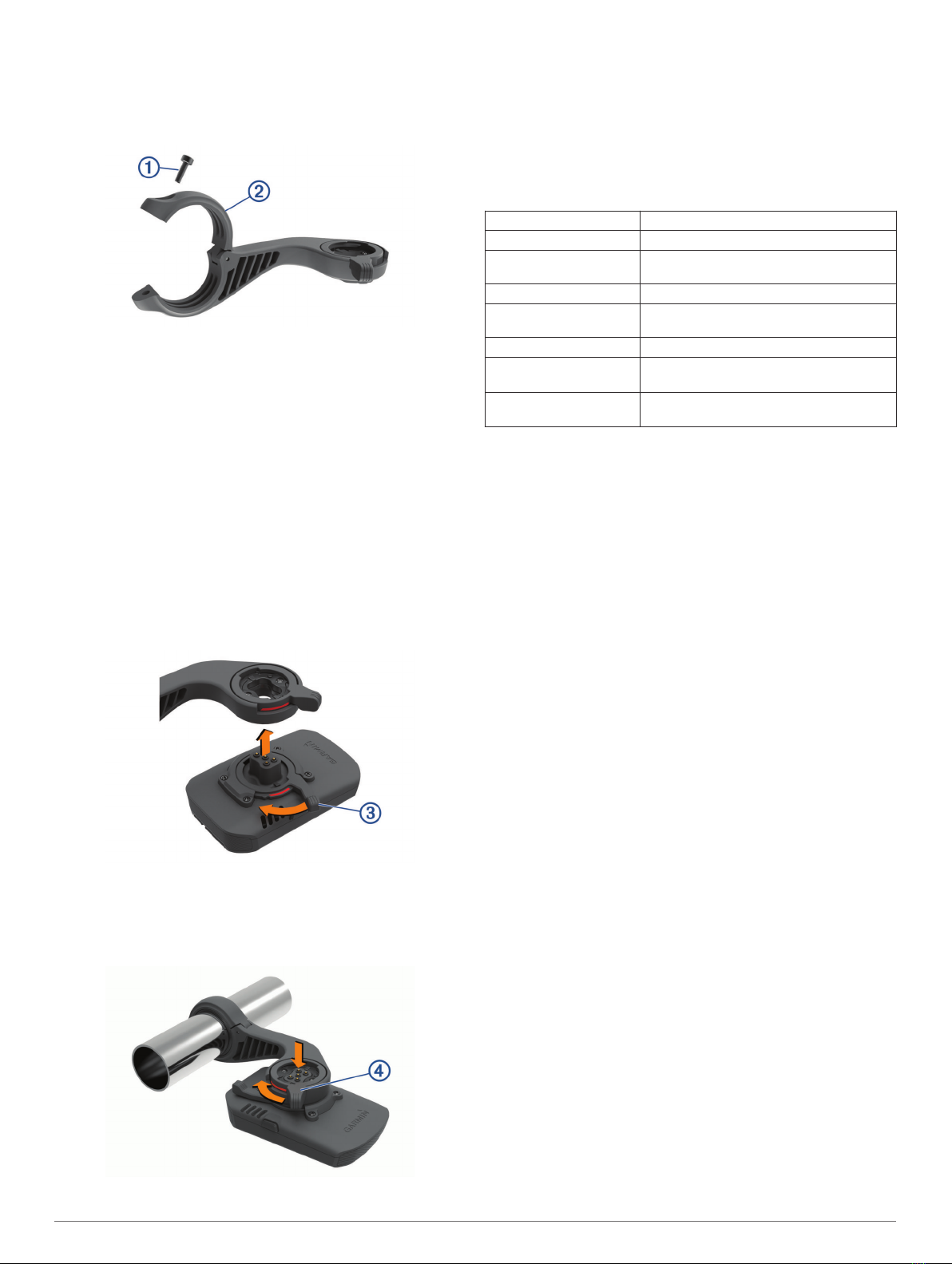

Installing the Out-Front Mount
You can use the out-front mount to install the battery pack and
your Edge device.
1Select a secure location to mount the Edge device and
battery pack where they do not interfere with the safe
operation of your bike.
2 Installation Instructions

2Use the 2.5 mm hex key to remove the screw À from the
handlebar connector Á.
3Place a rubber pad around the handlebar:
• If the handlebar diameter is 25.4 mm, use the thicker pad.
• If the handlebar diameter is 31.8 mm, use the thinner pad.
4Place the handlebar connector around the rubber pad.
NOTE: You should align the contours on the rubber pad with
the grooves on the inside of the handlebar connector.
5Replace the screw, and use the 2.5 mm hex key to tighten
the screw.
NOTE: Garmin recommends tightening the screw so the
mount is secure, with a maximum torque specification of
7 lbf-in. (0.8 N-m). You should check the tightness of the
screw periodically.
6Insert the battery pack into the bottom of the mount.
The lever  must be in the open position. The red mark
indicates the open position.
7Snap the lever to the closed position to lock the battery pack
into the mount.
8Insert the Edge device into the top of the mount.
The lever à must be in the open position. The red mark
indicates the open position.
9Snap the lever to the closed position to lock the Edge device
into the mount.
10If necessary, use a USB cable to connect the Edge device to
the output power USB-A port on the battery pack (Tips for
Using the Battery Pack, page 2).
Device Information
Specifications
Battery type Lithium-ion battery
Output capacity 3100 mAh at 5 V (15.5 Wh)
Battery operation time Up to 24 hr. powering the Edge 1030 device
Charging temperature
range
From 0º to 45°C (from 32º to 113°F)
Operating and storage
temperature range
From -20º to 60ºC (from -4º to 140ºF)
Input 5 to 5.5 V, 2 A
Output Electrical contacts: 5.07 V, up to 1 A
USB port: 5.07 V, up to 2.4 A
Water rating IEC 60529 IPX7*
*The device withstands incidental exposure to water of up to 1 m
for up to 30 min. For more information, go to www.garmin.com
/waterrating.
Limited Warranty
The Garmin standard limited warranty applies to this accessory.
For more information, go to www.garmin.com/support/warranty
.html.
Installation Instructions 3

BATTERIE EDGE® EXTERNE
Instructions d'installation
Informations importantes relatives à la
sécurité
AVERTISSEMENT
Consultez le guide Informations importantes sur le produit et la
sécurité inclus dans l'emballage du GPS pour prendre
connaissance des avertissements et autres informations sur le
produit.
Une batterie lithium-ion est utilisée dans cet appareil.
Le non-respect de ces consignes peut causer une diminution de
la durée de vie de la batterie, endommager l'appareil ou
présenter un risque d'incendie, de brûlure chimique, de fuite
d'électrolyte et/ou de blessure.
• Ne démontez pas la batterie, ne la modifiez pas, ne la
réassemblez pas, ne la percez pas, ne l'endommagez pas.
• N'exposez pas la batterie au feu, à une explosion ou à
d'autres dangers.
AVIS
• N'immergez pas la batterie dans de l'eau ou dans d'autres
liquides.
• Ne laissez pas la batterie à proximité d'une source de chaleur
ou dans un lieu où la température est très élevée, par
exemple dans un véhicule sans surveillance stationné en
plein soleil. Pour éviter tout dommage, sortez la batterie de
votre véhicule ou placez-la à l'abri du soleil, par exemple
dans la boîte à gants.
• N'utilisez pas la batterie si la température n'est pas comprise
dans les plages de températures indiquées dans le manuel
imprimé fourni avec le produit.
• Si vous devez ranger la batterie pour une période prolongée,
assurez-vous que la température ambiante du lieu de
stockage est toujours comprise dans les plages de
températures indiquées dans le manuel imprimé fourni avec
le produit.
• N'utilisez pas de câble d'alimentation ou de données non
approuvé ou fourni par Garmin.
• Contactez la déchetterie locale pour plus d'informations sur la
mise au rebut de la batterie dans le respect des lois et des
réglementations locales applicables.
Présentation de l'appareil
ÀVoyants d'état LED
ÁBouton de l'appareil
ÂPort d'alimentation micro-USB (sous le capuchon étanche)
ÃPort de sortie USB-A (sous le capuchon étanche)
Chargement de la batterie
AVIS
Pour éviter tout risque de corrosion, essuyez soigneusement le
port USB, le capuchon étanche et la surface environnante avant
de charger l'appareil ou de le connecter à un ordinateur.
REMARQUE : l'appareil ne se charge pas lorsque la
température est en dehors de la plage de températures
approuvée pour le chargement (Caractéristiques techniques,
page 5).
1Retirez le capuchon étanche du port micro-USB.
2Branchez la petite extrémité du câble USB sur le port micro-
USB de l'appareil.
3Branchez la grande extrémité du câble USB au chargeur
USB mural.
4Chargez complètement la batterie.
Les voyants LED d'état clignotent en bleu pendant la charge.
Les voyants LED d'état cessent de clignoter et restent bleus
lorsque l'appareil est chargé. Pour recharger une batterie
totalement vide, comptez environ quatre heures en utilisant le
câble USB et le chargeur mural inclus avec la batterie. La
batterie peut mettre plus de temps à se recharger si vous
utilisez un câble USB ou une source d'alimentation tiers.
Conseils pour l'utilisation de la batterie
• Appuyez sur le bouton de l'appareil pour afficher le niveau de
charge de la batterie.
Chaque LED allumée indique jusqu'à 25 % de charge.
Lorsqu'une seule LED clignote, il reste moins de 5 % de
batterie.
• Connectez votre appareil Edge à la batterie.
Les appareils Edge avec des contacts électriques
commencent à charger quand ils sont connectés aux broches
de chargement de la batterie. Pour les appareils Edge sans
contacts électriques, vous devez brancher un câble USB au
port USB-A de la batterie. Pour acheter un câble, rendez-
vous sur le site buy.garmin.com.
• Appuyez pendant 5 secondes sur le bouton de l'appareil pour
interrompre la charge d'un appareil Edge.
Vous pouvez appuyer à nouveau sur le bouton de l'appareil
pour reprendre la charge.
Installation de l'adaptateur pour levier
1À l'aide de la clé Allen de 2 mm, retirez les deux vis À au bas
du support.
2Retirez l'adaptateur quart de tour Á.
3Insérez l'adaptateur pour levier Â.
4 Instructions d'installation

4Replacez les vis et utilisez la clé Allen de 2 mm pour les
serrer.
Installation du support avant
Vous pouvez utiliser le support avant pour installer la batterie et
votre appareil Edge.
1Pour installer l'appareil Edge et une batterie, choisissez un
endroit sûr qui n'entrave pas le bon fonctionnement de votre
vélo.
2Utilisez la clé Allen de 2,5 mm pour retirer la vis À du
connecteur du guidon Á.
3Placez un tampon en caoutchouc autour du guidon :
• Si le diamètre du guidon est de 25,4 mm, utilisez le
tampon le plus épais.
• Si le diamètre du guidon est de 31,8 mm, utilisez le
tampon le plus fin.
4Placez le connecteur du guidon autour du tampon en
caoutchouc.
REMARQUE : alignez les contours du tampon en
caoutchouc avec les rainures situées à l'intérieur du
connecteur du guidon.
5Replacez la vis et utilisez la clé Allen de 2,5 mm pour serrer
la vis.
REMARQUE : Garmin recommande de serrer les vis pour
fixer fermement le support, en respectant un couple de
serrage maximal de 7 po/lb (0,8 Nm). Il est recommandé de
vérifier régulièrement le serrage des vis.
6Insérez la batterie au fond du support.
Le levier  doit être en position ouverte. La marque rouge
indique la position ouverte.
7Poussez le levier en position fermée pour verrouiller la
batterie dans le support.
8Placez l'appareil Edge dans le haut du support.
Le levier à doit être en position ouverte. La marque rouge
indique la position ouverte.
9Poussez le levier en position fermée pour verrouiller l'appareil
Edge dans le support.
10Au besoin, utilisez un câble USB pour brancher l'appareil
Edge au port d'alimentation USB-A de la batterie (Conseils
pour l'utilisation de la batterie, page 4).
Informations sur l'appareil
Caractéristiques techniques
Type de batterie Batterie lithium-ion
Puissance de sortie 3 100 mAh à 5 V (15,5 Wh)
Autonomie de la batterie Jusqu'à 24 heures en alimentant
l'appareil Edge 1030
Plage de températures de
chargement
De 0 à 45 ºC (de 32 à 113 ºF)
Plage de températures de
stockage et de fonctionne-
ment
De -20 à 60 ºC (de -4 à 140 ºF)
Entrée De 5 à 5,5 V, 2 A
Sortie Contacts électriques : 5,07 V, jusqu'à
1 A
Port USB : 5,07 V, jusqu'à 2,4 A
Résistance à l'eau IEC 60529 IPX7*
*L'appareil résiste à une immersion accidentelle dans un mètre
d'eau pendant 30 minutes. Pour plus d'informations, rendez-
vous sur www.garmin.com/waterrating.
Garantie limitée
La garantie limitée standard de Garmin s'applique à cet
accessoire. Pour plus d'informations, rendez-vous sur le site
www.garmin.com/support/warranty.html.
Instructions d'installation 5

BATTERIA ESTERNA EDGE®
Istruzioni di installazione
Informazioni importanti sulla sicurezza
AVVERTENZA
Per avvisi sul prodotto e altre informazioni importanti, consultare
la guida Informazioni importanti sulla sicurezza e sul prodotto
inclusa nella confezione del dispositivo GPS.
In questo dispositivo è utilizzata una batteria agli ioni di litio.
Il mancato rispetto delle seguenti linee guida potrebbe
compromettere la durata della batteria, danneggiare il
dispositivo e causare incendi, combustioni chimiche, perdita di
elettroliti e/o lesioni.
• Non disassemblare, modificare, riprodurre, forare o
danneggiare la batteria.
• Non esporre la batteria al fuoco, alle esplosioni o ad altri
pericoli.
AVVISO
• Non immergere la batteria in acqua o in altri liquidi.
• Evitare l'esposizione della batteria a fonti di calore o
temperature elevate, ad esempio in un veicolo incustodito
parcheggiato al sole. Per evitare possibili danni, rimuovere la
batteria dal veicolo o riporla lontano dai raggi diretti del sole,
ad esempio nella custodia.
• Non utilizzare la batteria a temperature fuori dall'intervallo
specificato nel manuale stampato nella confezione del
prodotto.
• Quando non si utilizza la batteria per un periodo di tempo
prolungato, conservarla nell'intervallo di temperature
specificato nel manuale stampato nella confezione del
prodotto.
• Non utilizzare un cavo di alimentazione e/o dati non
approvato o fornito da Garmin.
• Per un corretto smaltimento della batteria in conformità alle
leggi e alle disposizioni locali, contattare le autorità locali
preposte.

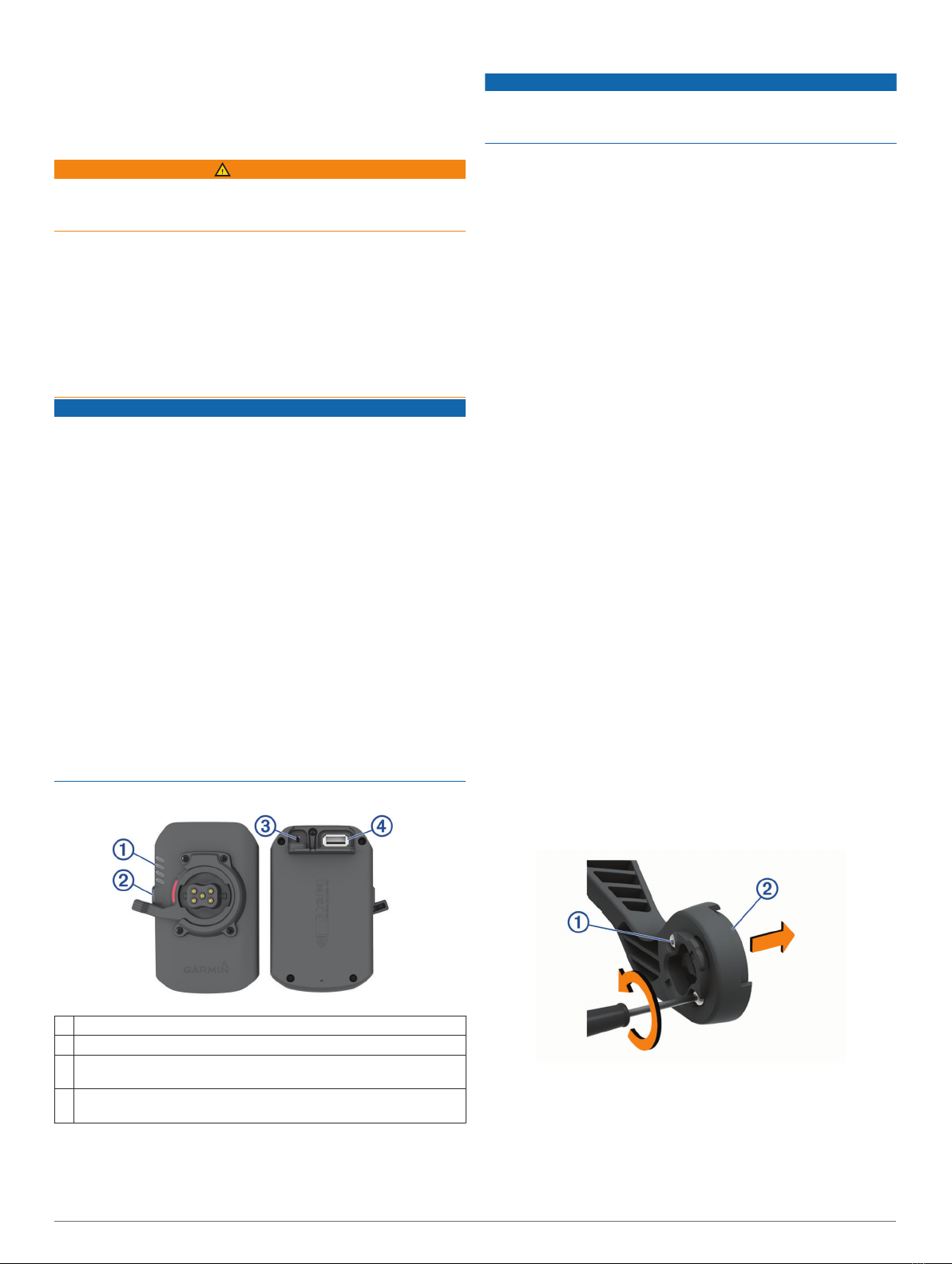

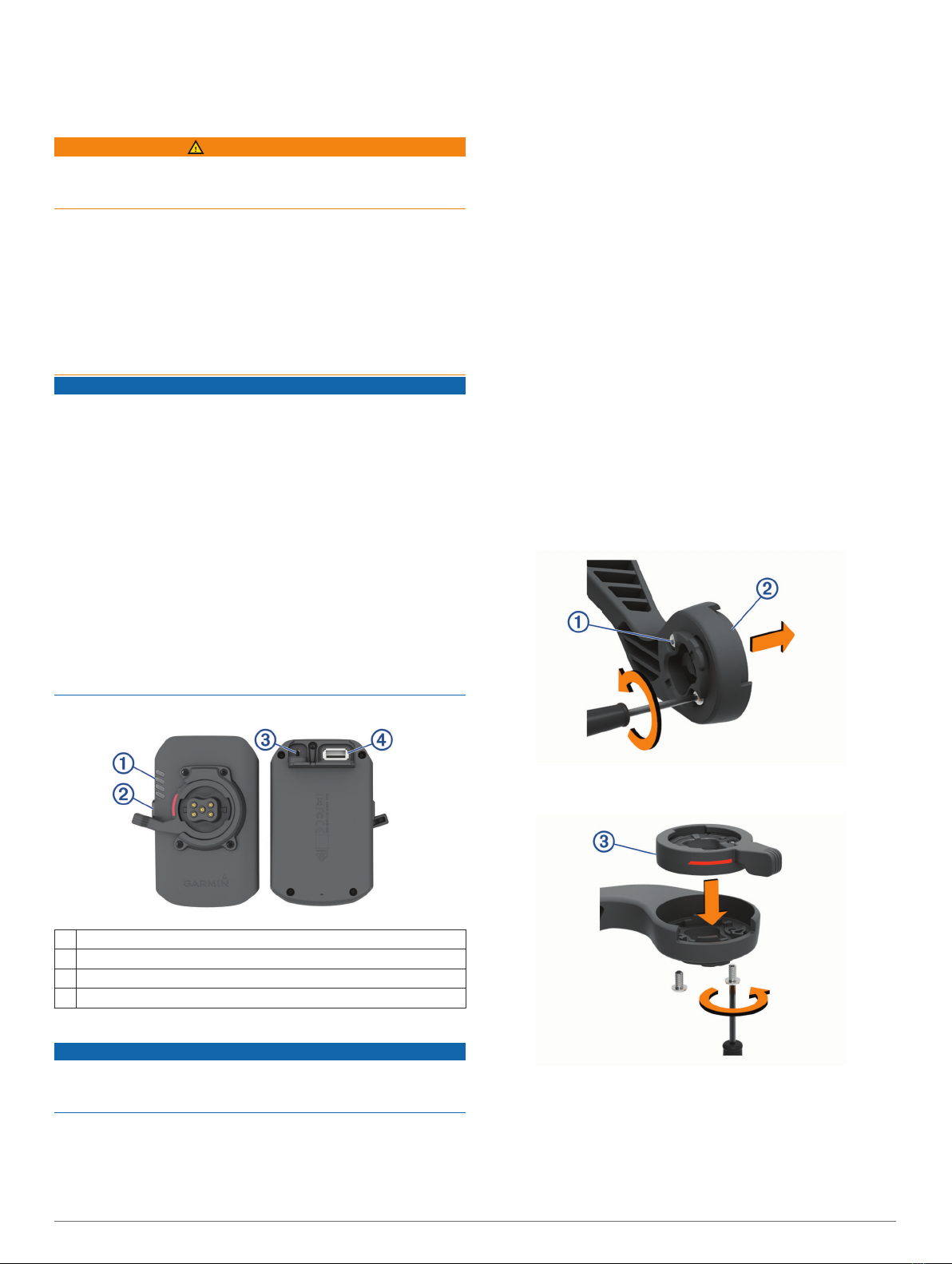

Panoramica del dispositivo
ÀLED di stato
ÁTasto del dispositivo
ÂPorta Micro-USB di ingresso (sotto il cappuccio protettivo)
ÃPorta USB-A di uscita (sotto il cappuccio protettivo)
Caricamento della batteria
AVVISO
Per evitare la corrosione, asciugare accuratamente la porta
USB, il cappuccio protettivo e l'area circostante prima di caricare
l'unità o collegarla a un computer.
NOTA: il dispositivo si ricarica solo nell'intervallo di temperature
approvato (Caratteristiche tecniche, pagina 7).
1Sollevare il cappuccio protettivo dalla porta Micro-USB.
2Inserire il connettore più piccolo del cavo USB nella porta
Micro-USB del dispositivo.
3Collegare l'estremità più grande del cavo USB al
caricabatterie USB a parete.
4Caricare la batteria completamente.
I LED di stato lampeggiano in blu durante la ricarica. I LED di
stato diventano blu fisso quando la ricarica è completata. La
ricarica di una batteria completamente scarica richiede circa
quattro ore, utilizzando il cavo USB e il caricabatteria a
parete inclusi con la batteria. La batteria potrebbe ricaricarsi
lentamente se si utilizza un cavo USB o una fonte di
alimentazione di terze parti.
Suggerimenti per l'utilizzo della batteria
• Premere il tasto del dispositivo per controllare il livello di
carica della batteria.
Ogni LED acceso indica fino al 25% di carica. Se è presente
un LED lampeggiante, la carica rimanente è inferiore al 5%.
• Collegare il dispositivo Edge alla batteria.
I dispositivi Edge con contatti elettrici iniziano a ricaricarsi
una volta collegati ai contatti di ricarica della batteria. Per i
dispositivi Edge senza contatti elettrici, è necessario
collegare un cavo USB alla porta USB-A della batteria.
Visitare il sito Web buy.garmin.com per acquistare un cavo.
• Tenere premuto il tasto del dispositivo per cinque secondi per
interrompere la ricarica di un dispositivo Edge collegato.
Premere il tasto del dispositivo per continuare la ricarica.

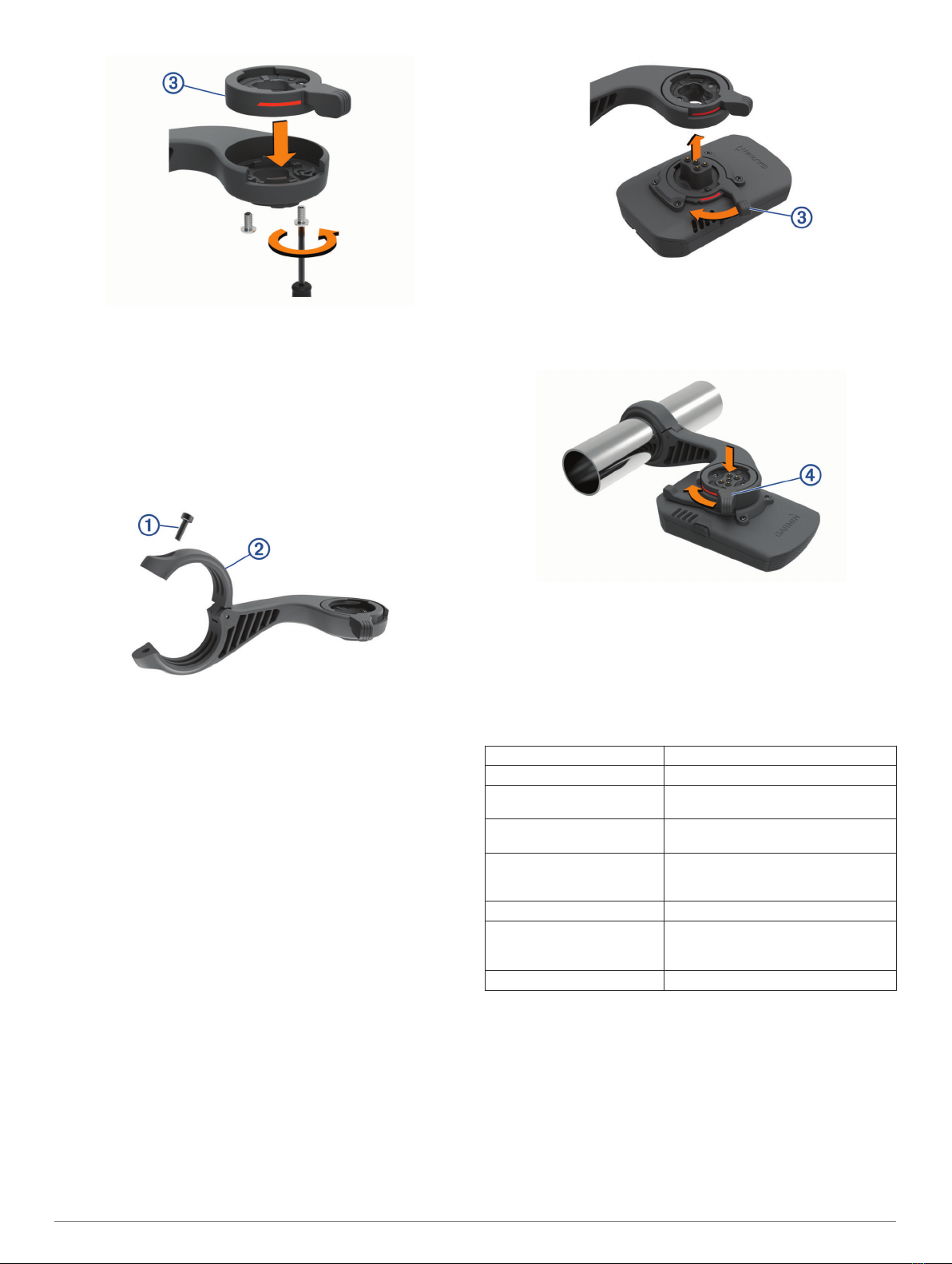

Installazione dell'adattatore della leva
1Utilizzare la chiave a brugola da 2 mm per rimuovere le due
viti À dalla parte inferiore del supporto.
2Rimuovere l'adattatore regolabile di un quarto di giro Á.
3Inserire l'adattatore della leva Â.
4Reinserire le viti e utilizzare la chiave a brugola da 2 mm per
serrare le viti.

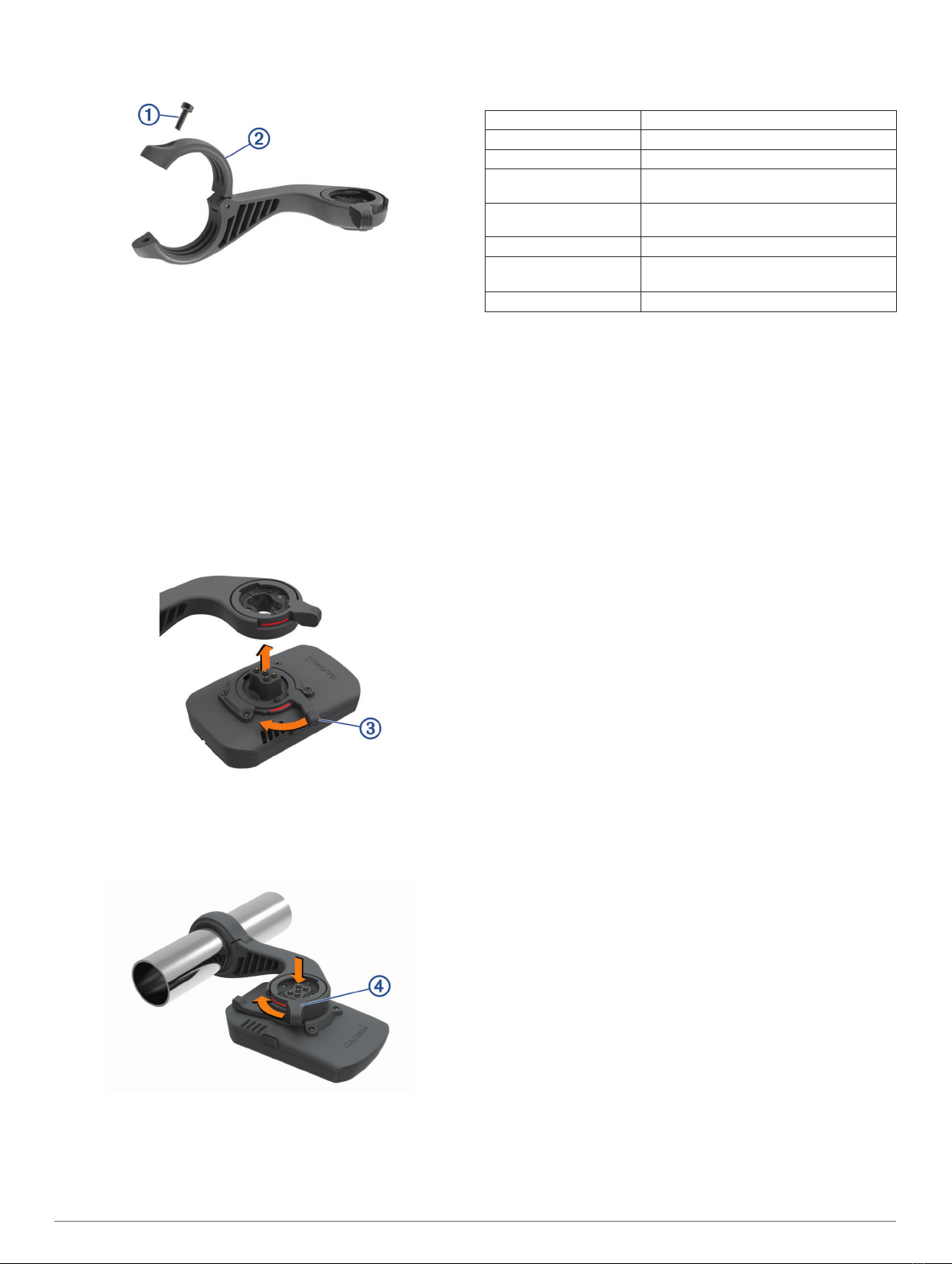

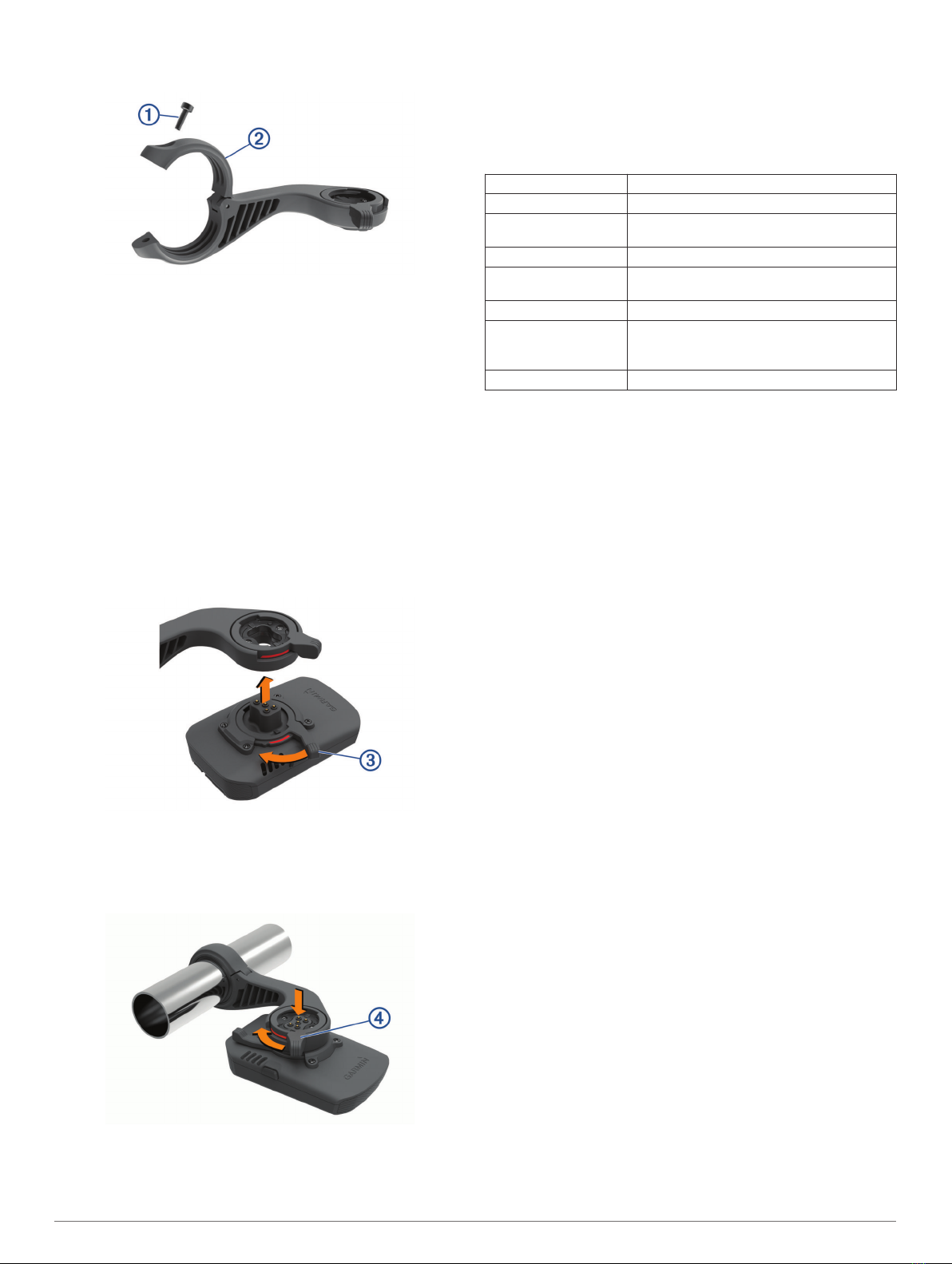

Installazione della staffa frontale
È possibile utilizzare la staffa frontale per installare la batteria e
il dispositivo Edge.
6 Istruzioni di installazione

1Per il montaggio del dispositivo e della batteria Edge,
scegliere una posizione stabile, che non ostacoli i movimenti
sulla bici.
2Utilizzare la chiave a brugola da 2,5 mm per rimuovere la vite
À dal connettore per manubrio Á.
3Posizionare un cuscinetto in gomma intorno al manubrio:
• Se il diametro del manubrio è di 25,4 mm, utilizzare la
guarnizione in gomma più spessa.
• Se il diametro del manubrio è di 31,8 mm, utilizzare la
guarnizione in gomma più sottile.
4Posizionare il connettore per manubrio intorno allo spessore
in gomma.
NOTA: allineare i bordi del cuscinetto in gomma alle
scanalature all'interno del connettore del manubrio.
5Reinserire la vite e utilizzare la chiave a brugola da 2,5 mm
per serrare la vite.
NOTA: Garmin consiglia di stringere la vite per fissare il
supporto, con una coppia massima di 0,8 N-m (7 lbf-poll.).
Verificare periodicamente che la vite sia salda.
6Inserire la batteria nella parte inferiore del supporto.
La leva  deve essere aperta. Il segno rosso indica la
posizione aperta.
7Far scattare la leva in posizione chiusa per bloccare la
batteria nel supporto.
8Inserire il dispositivo Edge nella parte superiore del supporto.
La leva à deve essere aperta. Il segno rosso indica la
posizione aperta.
9Far scattare la leva in posizione chiusa per bloccare il
dispositivo Edge nel supporto.
10Se necessario, utilizzare un cavo USB per collegare il
dispositivo Edge alla porta USB-A di uscita della batteria
(Suggerimenti per l'utilizzo della batteria, pagina 6).
Info sul dispositivo
Caratteristiche tecniche
Tipo di batteria Batteria agli ioni di litio
Capacità in uscita 3100 mAh a 5 V (15,5 Wh)
Tempo di funzionamento
della batteria
Fino a 24 ore per l'alimentazione del
dispositivo Edge 1030
Temperatura di ricarica Da 0 a 45 °C (da 32 a 113 °F)
Temperatura operativa e
di stoccaggio
Da -20 a 60 °C (da -4 a 140 °F)
Ingresso Da 5 a 5,5 V, 2 A
Uscita Contatti elettrici: 5,07 V, fino a 1 A
Porta USB: 5,07 V, fino a 2,4 A
Classificazione di imper-
meabilità
IEC 60529 IPX7*
*Il dispositivo resiste all'esposizione accidentale all'acqua fino a
1 m per 30 min. Per ulteriori informazioni, visitare il sito Web
www.garmin.com/waterrating.
Garanzia limitata
Il presente accessorio è coperto dalla garanzia limitata standard
di Garmin. Per ulteriori informazioni, visitare il sito Web
www.garmin.com/support/warranty.html.
Istruzioni di installazione 7

EXTERNER EDGE® AKKUPACK
Installationsanweisungen
Wichtige Sicherheitsinformationen
WARNUNG
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem GPS-Gerät beiliegt.
In diesem Gerät wird ein Lithium-Ionen-Akku verwendet.
Ein Missachten dieser Richtlinien kann zur Verkürzung der
Betriebsdauer des Akkus oder zu Schäden am Gerät, zu Feuer,
chemischen Verätzungen, Auslaufen des Elektrolyts und/oder
Verletzungen führen.
• Der Akkupack darf nicht zerlegt, verändert, zu einem neuen
Produkt verarbeitet, durchbohrt oder beschädigt werden.
• Setzen Sie den Akkupack nicht Feuer, Explosionen oder
anderen Gefahrenquellen aus.
HINWEIS
• Tauchen Sie den Akkupack nicht in Wasser oder andere
Flüssigkeiten ein.
• Halten Sie den Akkupack von Hitzequellen oder
Umgebungen mit hohen Temperaturen fern, z. B. direkter
Sonneneinstrahlung in einem abgestellten Fahrzeug.
Nehmen Sie den Akkupack zur Vermeidung möglicher
Schäden aus dem Fahrzeug, oder lagern Sie ihn so, dass er
vor direkter Sonneneinstrahlung geschützt ist (beispielsweise
im Handschuhfach).
• Der Akkupack darf nicht außerhalb des Temperaturbereichs
betrieben werden, der im gedruckten Handbuch aus dem
Lieferumfang angegeben ist.
• Wenn der Akkupack für einen längeren Zeitraum aufbewahrt
wird, muss die Lagertemperatur innerhalb des Bereichs
liegen, der im gedruckten Handbuch aus dem Lieferumfang
angegeben ist.
• Verwenden Sie kein Netzkabel und/oder Datenkabel, das
nicht von Garmin zugelassen oder bereitgestellt wurde.
• Wenden Sie sich zur ordnungsgemäßen, im Einklang mit
anwendbaren örtlichen Gesetzen und Bestimmungen
stehenden Entsorgung des Akkupacks an die zuständige
Abfallentsorgungsstelle.

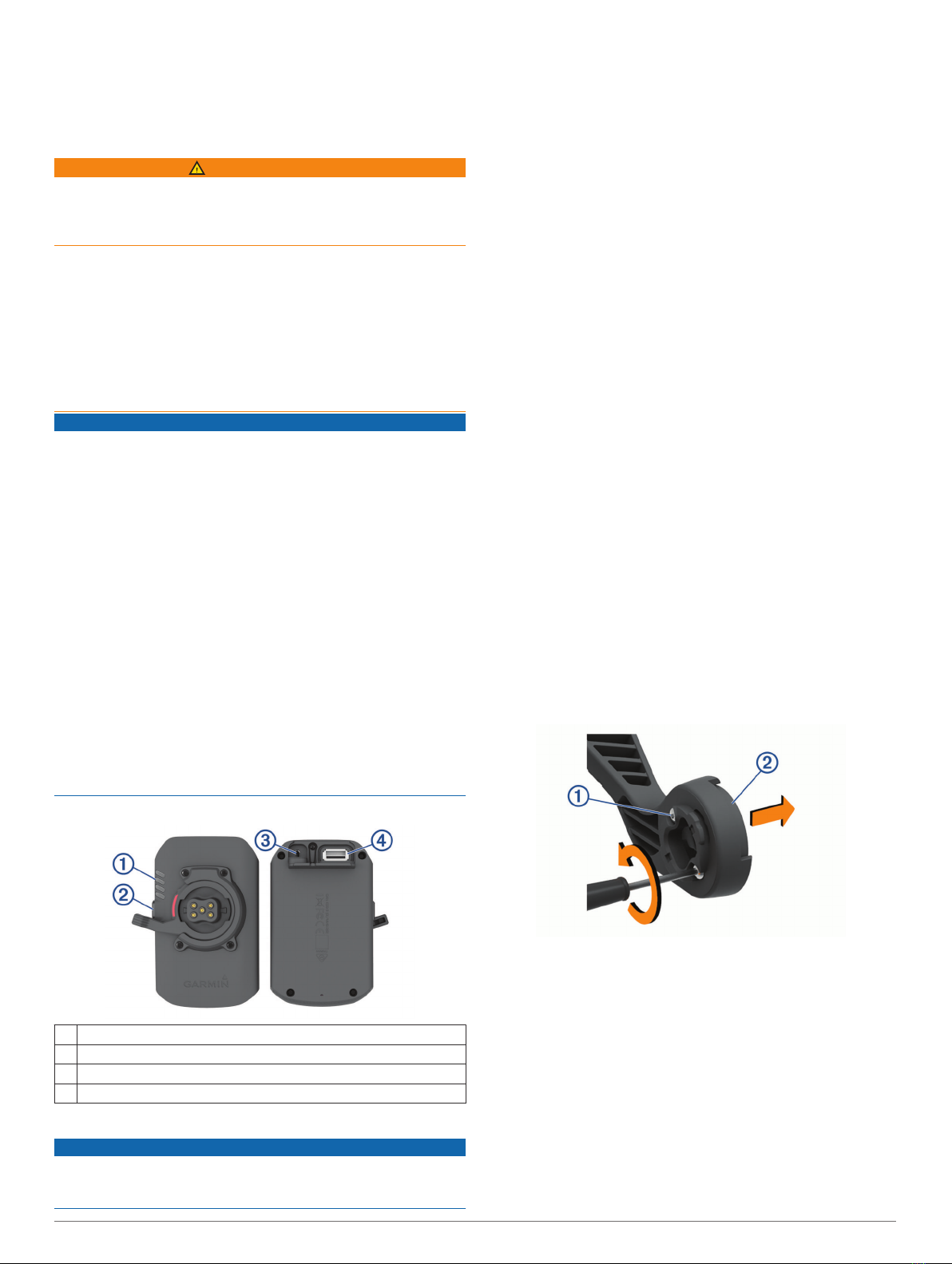

Übersicht über das Gerät
ÀStatus-LEDs
ÁGerätetaste
ÂMicro-USB-Netzeingang (unter der Schutzkappe)
ÃUSB-A-Netzausgang (unter der Schutzkappe)
Aufladen des Akkupacks
HINWEIS
Zum Schutz vor Korrosion sollten Sie den USB-Anschluss, die
Schutzkappe und den umliegenden Bereich vor dem Aufladen
oder dem Anschließen an einen Computer sorgfältig
abtrocknen.
HINWEIS: Das Gerät kann nicht außerhalb des
Ladetemperaturbereichs aufgeladen werden (Technische Daten,
Seite 9).
1Heben Sie die Schutzkappe über dem Micro-USB-Anschluss
an.
2Stecken Sie das schmale Ende des USB-Kabels in den
Micro-USB-Anschluss am Gerät.
3Stecken Sie das breite Ende des USB-Kabels in das USB-
Steckerladegerät.
4Laden Sie den Akkupack vollständig auf.
Die Status-LEDs blinken blau, während der Ladevorgang
läuft. Die Status-LEDs leuchten blau, wenn der Ladevorgang
abgeschlossen ist. Es dauert ca. vier Stunden, einen
vollständig entladenen Akkupack mit dem USB-Kabel und
dem Steckerladegerät aus dem Lieferumfang aufzuladen. Bei
Verwendung eines USB-Kabels oder einer Stromquelle eines
Drittanbieters wird der Akkupack u. U. langsam aufgeladen.
Tipps für die Verwendung des Akkupacks
• Wählen Sie die Gerätetaste, um den Akkuladestand zu
überprüfen.
Jede leuchtende LED steht für bis zu 25 % des Akkuladung.
Wenn eine LED blinkt, hat der Akkupack einen
Restladestand von weniger als 5 %.
• Verbinden Sie das Edge Gerät mit dem Akkupack.
Bei Edge Geräten mit elektrischen Kontakten beginnt der
Ladevorgang, wenn das Gerät mit den Ladekontakten des
Akkupacks verbunden wird. Bei Edge Geräten ohne
elektrische Kontakte müssen Sie ein USB-Kabel mit dem
USB-A-Anschluss des Akkupacks verbinden. Besuchen Sie
buy.garmin.com, um ein Zubehörkabel zu erwerben.
• Halten Sie die Gerätetaste fünf Sekunden lang gedrückt, um
den Ladevorgang eines verbundenen Edge Geräts zu
stoppen.
Wählen Sie die Gerätetaste, um den Ladevorgang
fortzusetzen.
Installieren des Hebeladapters
1Lösen Sie mit dem 2-mm-Inbusschlüssel die zwei Schrauben
À auf der Unterseite der Halterung.
2Entfernen Sie den Vierteldreh-Adapter Á.
3Setzen Sie den Hebeladapter  ein.
8 Installationsanweisungen

4Setzen Sie die Schrauben wieder ein, und ziehen Sie sie mit
dem 2-mm-Inbusschlüssel fest.
Anbringen der Edge Aero-Lenkerhalterung
Sie können die Aero-Lenkerhalterung verwenden, um den
Akkupack und das Edge Gerät zu installieren.
1Wählen Sie eine sichere Position für die Montage des Edge
Geräts und des Akkupacks, damit sie die Fahrsicherheit nicht
einschränken.
2Entfernen Sie mit einem 2,5-mm-Inbusschlüssel die
Schraube À vom Lenkerverbindungsstück Á.
3Legen Sie die Gummiunterlage um den Lenker:
• Wenn der Lenker einen Durchmesser von 25,4 mm hat,
sollte eine dickere Unterlage verwendet werden.
• Wenn der Lenker einen Durchmesser von 31,8 mm hat,
sollte eine dünnere Unterlage verwendet werden.
4Setzen Sie das Lenkerverbindungsstück um die
Gummiunterlage.
HINWEIS: Richten Sie die Konturen der Gummiunterlage auf
die Einkerbungen an der Innenseite des
Lenkerverbindungsstücks aus.
5Setzen Sie die Schraube wieder ein, und ziehen Sie sie mit
dem 2,5-mm-Inbusschlüssel an.
HINWEIS: Garmin empfiehlt, die Schraube mit einem
maximalen Drehmoment von 0,8 Nm (7 lbs/Zoll) anzuziehen,
sodass die Halterung gesichert ist. Überprüfen Sie
regelmäßig, ob die Schraube noch fest angezogen ist.
6Setzen Sie den Akkupack unten in die Halterung ein.
Der Hebel  muss sich in der geöffneten Position befinden.
Die rote Markierung zeigt die geöffnete Position an.
7Klappen Sie den Hebel in die geschlossene Position, um den
Akkupack in der Halterung einzurasten.
8Setzen Sie das Edge Gerät oben in die Halterung ein.
Der Hebel à muss sich in der geöffneten Position befinden.
Die rote Markierung zeigt die geöffnete Position an.
9Klappen Sie den Hebel in die geschlossene Position, um das
Edge Gerät in der Halterung einzurasten.
10Verwenden Sie bei Bedarf ein USB-Kabel, um das Edge
Gerät mit dem USB-A-Netzausgang am Akkupack zu
verbinden (Tipps für die Verwendung des Akkupacks,
Seite 8).
Geräteinformationen
Technische Daten
Batterietyp Lithium-Ionen-Akku
Ausgangskapazität 3100 mAh bei 5 V (15,5 Wh)
Akku-Betriebszeit Bis zu 24 Stunden beim Edge 1030 Gerät
Ladetemperaturbereich 0 ºC bis 45 °C (32 ºF bis 113 °F)
Betriebs- und Lagertempe-
raturbereich
-20 ºC bis 60 ºC (-4 ºF bis 140 ºF)
Eingangsspannung 5 bis 5,5 V, 2 A
Ausgangsspannung Elektrische Kontakte: 5,07 V, bis zu 1 A
USB-Anschluss: 5,07 V, bis zu 2,4 A
Wasserdichtigkeit IEC 60529, IPX7*
* Das Gerät ist bis zu einer Tiefe von 1 Meter 30 Minuten
wasserbeständig. Weitere Informationen finden Sie unter
www.garmin.com/waterrating.
Eingeschränkte Gewährleistung
Für dieses Zubehör gilt die eingeschränkte Gewährleistung von
Garmin. Weitere Informationen finden Sie unter
www.garmin.com/support/warranty.html.
Installationsanweisungen 9

BATERÍA EXTERNA PARA EDGE®
Instrucciones de instalación
Información importante sobre seguridad
ADVERTENCIA
Consulta la guía Información importante sobre el producto y tu
seguridad que se incluye en la caja del producto del dispositivo
GPS y en la que encontrarás advertencias e información
importante sobre el producto.
Este dispositivo utiliza una batería de ión-litio.
Si no se siguen estas indicaciones, puede reducirse el ciclo vital
de la pila o se pueden producir riesgos de daños al dispositivo,
fuego, quemaduras químicas, fuga de electrolitos y heridas.
• No desmontes, modifiques, reacondiciones, perfores ni
dañes la batería.
• Evita el contacto de la batería con fuego, explosiones u otros
riesgos.
AVISO
• No sumerjas la batería en agua u otros líquidos.
• No dejes la batería expuesta a fuentes de calor o en lugares
con altas temperaturas, como pudiera ser un vehículo
aparcado al sol. Para evitar la posibilidad de que se dañe,
retira la batería del vehículo o guárdala para que no quede
expuesta a la luz solar directa (por ejemplo, colócala en la
guantera).
• No manejes la batería si la temperatura está fuera del
intervalo indicado en la versión impresa del manual, incluido
en la caja del producto.
• Cuando guardes la batería durante un periodo de tiempo
prolongado, consérvala respetando el intervalo de
temperatura que se indica en la versión impresa del manual,
incluido en la caja del producto.
• No utilices ningún cable de datos o de alimentación que
Garmin no haya aprobado o suministrado.
• Ponte en contacto con el servicio local de eliminación de
residuos para desechar la batería de forma que cumpla
todas las leyes y normativas locales aplicables.
Descripción general del dispositivo
ÀLED de estado
ÁBotón del dispositivo
ÂPuerto micro-USB de entrada de alimentación (debajo de la tapa
protectora)
ÃPuerto USB-A de salida de alimentación (debajo de la tapa
protectora)
Cargar la batería
AVISO
Para evitar la corrosión, seca totalmente el puerto USB, la tapa
de goma y la zona que la rodea antes de cargar el dispositivo o
conectarlo a un ordenador.
NOTA: el dispositivo no se cargará si se encuentra fuera del
rango de temperaturas de carga (Especificaciones, página 11).
1Levanta la tapa protectora del puerto micro-USB.
2Conecta el extremo pequeño del cable USB al puerto micro-
USB del dispositivo.
3Conecta el extremo grande del cable USB al cargador USB
de pared.
4Carga la batería completamente.
Los LED de estado parpadean en azul durante la carga. Los
LED de estado se iluminan en azul fijo cuando la carga se ha
completado. Una batería totalmente descargada tarda
aproximadamente cuatro horas en cargarse mediante el
cable USB y el cargador de pared incluidos con la batería. Es
posible que la batería se cargue lentamente si se utiliza un
cable USB o una fuente de alimentación de terceros.
Consejos para el uso de la batería
• Pulsa el botón del dispositivo para comprobar el nivel de
carga de la batería.
Cada LED fijo representa un nivel de carga de hasta un
25 %. Cuando un LED parpadea, significa que la batería
tiene menos de un 5 % de carga.
• Conecta el dispositivo Edge a la batería.
Los dispositivos Edge con contactos eléctricos empiezan a
cargarse cuando están conectados a las patillas de carga de
la batería. Para los dispositivos Edge sin contactos
eléctricos, es necesario conectar un cable USB al puerto
USB-A de la batería. Visita buy.garmin.com para adquirir un
cable opcional.
• Mantén pulsado el botón del dispositivo durante cinco
segundos para detener la carga de un dispositivo Edge
conectado.
Vuelve a pulsar el botón del dispositivo para continuar
cargándolo.
Instalar el adaptador con bloqueo de seguridad
1Utiliza la llave allen de 2 mm para extraer los dos tornillos À
de la parte inferior del soporte.
2Retira el adaptador de cuarto de vuelta Á.
3Inserta el adaptador con bloqueo de seguridad Â.
10 Instrucciones de instalación

4Vuelve a fijar los tornillos y usa la llave allen de 2 mm para
apretarlos.
Instalar el soporte frontal
Puedes utilizar el soporte frontal para instalar la batería y el
dispositivo Edge.
1Selecciona una ubicación segura para instalar el dispositivo
Edge y la batería, donde no interfieran con el funcionamiento
seguro de la bicicleta.
2Utiliza la llave allen de 2,5 mm para extraer el tornillo À del
conector del manillar Á.
3Coloca una almohadilla de goma alrededor del manillar:
• Si el diámetro del manillar es de 25,4 mm, utiliza la
almohadilla más gruesa.
• Si el diámetro del manillar es de 31,8 mm, utiliza la
almohadilla más fina.
4Coloca el conector del manillar alrededor de la almohadilla
de goma.
NOTA: debes alinear los contornos de la almohadilla de
goma con las ranuras del interior del conector del manillar.
5Vuelve a fijar el tornillo y usa la llave allen de 2,5 mm para
apretarlo.
NOTA: Garmin recomienda apretar el tornillo con el par de
apriete máximo especificado de 0,8 N·m (7 lbf·in) para que el
soporte quede bien fijado. Debes comprobar periódicamente
que el tornillo esté bien apretado.
6Inserta la batería en la parte inferior del soporte.
El bloqueo de seguridad  debe estar en la posición abierta.
La marca roja indica la posición abierta.
7Ajusta el bloqueo de seguridad a la posición cerrada para
que la batería quede fija en el soporte.
8Introduce el dispositivo Edge en la parte superior del soporte.
El bloqueo de seguridad à debe estar en la posición abierta.
La marca roja indica la posición abierta.
9Ajusta el bloqueo de seguridad a la posición cerrada para
que el dispositivo Edge quede fijo en el soporte.
10Si fuera necesario, utiliza un cable USB para conectar el
dispositivo Edge al puerto USB-A de salida de alimentación
de la batería (Consejos para el uso de la batería, página 10).
Información del dispositivo
Especificaciones
Tipo de pila/batería Batería de ión-litio
Capacidad de salida 3100 mAh a 5 V (15,5 Wh)
Tiempo de funcionamiento de
la batería
Hasta 24 h de alimentación al
dispositivo Edge 1030
Rango de temperatura de
carga
De 0 ºC a 45 ºC (de 32 ºF a 113 ºF)
Rango de temperatura de
funcionamiento y almacena-
miento
De -20 ºC a 60 ºC (de -4 ºF a 140 ºF)
Entrada De 5 a 5,5 V, 2 A
Salida Contactos eléctricos: 5,07 V, hasta
1 A
Puerto USB: 5,07 V, hasta 2,4 A
Clasificación de resistencia al
agua
IEC 60529 IPX7*
*El dispositivo resiste la inmersión accidental en el agua a una
profundidad de hasta 1 m durante 30 min. Para obtener más
información, visita www.garmin.com/waterrating.
Garantía limitada
La garantía limitada estándar de Garmin se aplica a este
accesorio. Para obtener más información, visita
www.garmin.com/support/warranty.html.
Instrucciones de instalación 11

CONJUNTO DE BATERIA EXTERNA
EDGE®
Instruções de instalação
Informações importantes sobre segurança
ATENÇÃO
Consulte o guia de Informações importantes sobre segurança e
sobre o produto na caixa do produto GPS para obter mais
detalhes sobre avisos e outras informações importantes.
Uma bateria de íon de lítio é utilizada neste dispositivo.
Em caso de descumprimento destas instruções, a vida útil da
bateria poderá diminuir, ou poderá apresentar o risco de
danificar o dispositivo, de incêndios, queimaduras químicas,
vazamento de eletrólito e/ou ferimentos.
• Não desmonte, modifique, monte novamente, perfure nem
danifique o conjunto de bateria.
• Não exponha o conjunto de bateria a fogo, explosão ou
outros elementos nocivos.
AVISO
• Não mergulhe o conjunto de bateria em água ou outros
líquidos.
• Não deixe o conjunto de bateria exposto a uma fonte de
calor ou num local sujeito a temperaturas elevadas, por
exemplo, ao sol em um veículo abandonado. Para reduzir a
possibilidade de danos, retire o conjunto de bateria do
veículo ou o guarde em um local protegido de luz solar
direta, tal como no porta-luvas.
• Não opere o conjunto de bateria fora do intervalo de
temperatura especificado no manual impresso incluído na
embalagem do produto.
• Ao guardar o conjunto de bateria durante um longo período
de tempo, guarde-o dentro do intervalo de temperatura
especificado no manual impresso incluído na embalagem do
produto.
• Não utilize cabo de alimentação e/ou de dados que não seja
aprovado ou fornecido pela Garmin.
• Entre em contato com o departamento de descarte de
resíduos na sua região para descartar corretamente o
conjunto de bateria de acordo com as leis e os regulamentos
locais aplicáveis.
Visão geral do dispositivo
ÀLEDs de status
ÁTecla do dispositivo
ÂPorta micro USB de entrada de energia (por baixo da cobertura de
proteção)
ÃPorta USB-A de saída de energia (por baixo da cobertura de
proteção)
Carregar o conjunto de baterias
AVISO
Para evitar corrosão, seque cuidadosamente a mini-porta USB,
a capa contra intempéries e a área envolvente antes de
carregar ou ligar o dispositivo a um computador.
OBSERVAÇÃO: o dispositivo não carregará enquanto estiver
fora do intervalo de temperatura de carregamento
(Especificações, página 13).
1Levante a cobertura de proteção da porta micro USB.
2Conecte a extremidade menor do cabo USB à porta micro
USB do dispositivo.
3Conecte a extremidade maior do cabo USB ao carregador de
parede USB.
4Carregue o conjunto de bateria completamente.
Os LEDs de status piscam na cor azul durante o
carregamento. Os LEDs de status acendem em azul
contínuo quando o carregamento está completo. O
carregamento de um conjunto de bateria completamente
descarregado demora aproximadamente quatro horas
utilizando o cabo USB e o carregador de parede incluído
com o conjunto de bateria. O conjunto de bateria pode
carregar mais lentamente ao usar um cabo USB ou fonte de
energia de terceiros.
Dicas para usar o conjunto de bateria
• Selecione a tecla do dispositivo para verificar o nível de
carga da bateria.
Cada LED contínuo representa até 25% de nível de carga da
bateria. Quando um LED está piscando, o conjunto de
bateria está com menos de 5% de carga restante.
• Conecte o seu dispositivo Edge ao conjunto de bateria.
Dispositivos Edge com contatos elétricos começam a
carregar quando conectados aos pinos de carregamento do
conjunto de bateria. Para dispositivos Edge sem contatos
elétricos, é necessário conectar um cabo USB à porta USB-A
no conjunto de bateria. Acesse buy.garmin.com para
comprar um cabo acessório.
• Pressione a tecla do dispositivo por cinco segundos para
interromper o carregamento de um dispositivo Edge
conectado.
É possível selecionar a tecla do dispositivo para continuar a
carregar.
Instalar o adaptador de nível
1Use a chave sextavada de 2 mm para remover os dois
parafusos À na parte inferior do suporte.
2Remova o adaptador de um quarto de volta Á.
3Insira o adaptador de nível Â.
12 Instruções de instalação

4Recoloque os parafusos e use uma chave sextavada de 2
mm para apertá-los.
Instalar o suporte externo frontal
Você pode usar o suporte externo frontal para instalar o
conjunto de bateria externa e o dispositivo Edge.
1Selecione um local seguro para posicionar o dispositivo Edge
e o conjunto de bateria onde eles não interfiram no uso
seguro da bicicleta.
2Use a chave sextavada de 2,5 mm para remover o parafuso
À do conector do guidão Á.
3Coloque uma pastilha de borracha em volta do guidão:
• Se o diâmetro do guidão for de 25,4 mm, use a pastilha
mais espessa.
• Se o diâmetro do guidão for de 31,8 mm, use a pastilha
mais fina.
4Coloque o conector do guidão em volta da pastilha de
borracha.
OBSERVAÇÃO: você deve alinhar os contornos na pastilha
de borracha com as ranhuras no interior do conector do
guidão.
5Recoloque o parafuso e use uma chave sextavada de 2,5
mm para apertá-lo.
OBSERVAÇÃO: a Garmin recomenda apertar o parafuso de
modo que o suporte fique preso com uma especificação de
torque máximo de 0,8 N-m (7 lbf-pol). É necessário verificar o
aperto do parafuso periodicamente.
6Insira o conjunto de bateria na parte inferior do suporte.
A alavanca  deve estar na posição aberta. A marca
vermelha indica a posição aberta.
7Coloque a alavanca na posição fechada para travar o
conjunto de bateria no suporte.
8Insira o dispositivo Edge na parte superior do suporte.
A alavanca à deve estar na posição aberta. A marca
vermelha indica a posição aberta.
9Coloque a alavanca na posição fechada para travar o
dispositivo Edge no suporte.
10Se necessário, use um cabo USB para conectar o dispositivo
Edge à porta USB-A de saída de energia ao conjunto de
bateria (Dicas para usar o conjunto de bateria, página 12).
Informações sobre o dispositivo
Especificações
Tipo de bateria Bateria de íons de lítio
Capacidade de saída 3100 mAh em 5 V (15,5 Wh)
Tempo de operação da
bateria
Até 24 h alimentando o dispositivo Edge
1030
Intervalo de temperatura
de carregamento
De 0 °C a 45 °C (de 32 °F a 113 °F)
Faixa de temperatura
operacional e de armaze-
namento
De -20 º a 60 ºC (de -4 º a 140 ºF)
Entrada 5 a 5,5 V, 2 A
Saída Contatos elétricos: 5,07 V, até 1 A
Porta USB: 5,07 V, até 2,4 A
Classificação de imper-
meabilidade
IEC 60529 IPX7*
*O dispositivo é resistente a exposição acidental à água com
profundidade de 1 m até 30 min. Para obter mais informações,
acesse www.garmin.com/waterrating.
Garantia Limitada
A garantia limitada padrão da Garmin aplica-se a este
acessório. Para obter mais informações, consulte
www.garmin.com/support/warranty.html.
Instruções de instalação 13

EDGE® EXTERN BATTERIJPAK
Installatie-instructies
Belangrijke veiligheidsinformatie
WAARSCHUWING
Lees de gids Belangrijke veiligheids- en productinformatie in de
doos van het GPS-toestel voor productwaarschuwingen en
andere belangrijke informatie.
Er wordt een lithium-ionbatterij gebruikt in dit toestel.
Het niet opvolgen van deze richtlijnen kan tot gevolg hebben dat
de levensduur van de batterij wordt verkort, of dat het risico
ontstaat van schade aan het toestel, brand, chemische
ontbranding, elektrolytische lekkage en/of letsel.
• Haal het batterijkpak niet uit elkaar, pas het niet aan, prik er
geen gaten in en beschadig het niet.
• Stel het batterijpak niet bloot aan vuur, explosies of andere
gevaren.
LET OP
• Dompel het batterijpak niet onder in water of andere
vloeistoffen.
• Stel het batterijpak niet bloot aan warmtebronnen of situaties
met hoge temperaturen, zoals direct zonlicht in afgesloten
voertuigen. Om beschadigingen te voorkomen, raden we u
aan het batterijpak uit het voertuig te verwijderen en niet in
direct zonlicht te plaatsen, maar bijvoorbeeld in het
handschoenenkastje.
• Gebruik het batterijpak alleen binnen het temperatuurbereik
dat is vermeld in de handleiding in de productverpakking.
• Als u het batterijpak gedurende langere tijd wilt opbergen,
neem dan het temperatuurbereik in acht dat is vermeld in de
handleiding in de productverpakking.
• Gebruik geen voedingskabel en/of gegevenskabel die niet is
goedgekeurd of meegeleverd door Garmin.
• Volg de plaatselijke regels voor afvalverwijdering om het
batterijpak aan het einde van de levensduur af te voeren.
Overzicht van het toestel
ÀStatuslampjes
ÁToestelknop
ÂMicro-USB-poort (stroomingang) (onder beschermkapje)
ÃMicro-USB-A-poort (stroomuitgang) (onder beschermkapje)
Het batterijpak opladen
LET OP
U voorkomt corrosie door de USB-poort, de beschermkap en de
omringende delen grondig af te drogen voordat u het toestel
oplaadt of aansluit op een computer.
OPMERKING: Het toestel wordt alleen opgeladen binnen het
goedgekeurde temperatuurbereik (Specificaties, pagina 15).
1Duw het beschermkapje van de micro-USB-poort omhoog.
2Steek het kleine uiteinde van de USB-kabel in de micro-USB-
poort op het toestel.
3Sluit het grote uiteinde van de USB-kabel in de USB-oplader.
4Laad het batterijpak volledig op.
Het statuslampje knippert blauw tijdens het opladen. Het
statuslampje brandt constant blauw als het opladen is
voltooid. Het duurt ongeveer vier uur om een leeg batterijpak
volledig op te laden via de meegeleverde USB-kabel en
stopcontactlader. Het batterijpak laadt mogelijk langzaam op
bij gebruik van een USB-kabel of voedingsbron van derden.
Tips bij gebruik van het batterijpak
• Druk op de toestelknop om het batterijniveau te controleren.
Elk constant brandend statuslampje vertegenwoordigt 25%
van het batterijniveau. Als er nog één statuslampje knippert,
is het batterijniveau lager dan 5%.
• Sluit uw Edge toestel aan op het batterijpak.
Edge toestellen met elektronische contactpunten worden
opgeladen als deze worden aangesloten op de laadpinnen
van het batterijpak. Edge toestellen zonder elektronische
contactpunten dient u met een USB-kabel op de USB-A-poort
van het batterijpak aan te sluiten. Ga naar buy.garmin.com
om een accessoirekabel te kopen.
• Houd de toestelknop vijf seconden ingedrukt om het opladen
van een verbonden Edge toestel te stoppen.
U kunt op de toestelknop drukken om door te gaan met
opladen.
De adapter met hendelbevestiging installeren
1Gebruik de inbussleutel van 2 mm om de twee schroeven À
uit de onderkant van de steun te verwijderen.
2Verwijder de adapter met kwartslagbevestiging Á.
3Plaats de adapter met hendelbevestiging Â.
4Plaats de schroeven terug en draai deze aan met de
inbussleutel van 2 mm.
De voorsteun installeren
U kunt uw Edge toestel en uw batterijpak bevestigen op de
voorsteun.
1Bevestig het Edge toestel en het batterijpak op een geschikte
plaats, zodat u er bij het fietsen geen hinder van ondervindt.
14 Installatie-instructies

2Gebruik de inbussleutel van 2,5 mm om de schroef À te
verwijderen uit de stuurklem Á.
3Plaats het rubberen kussentje rond het stuur:
• Gebruik het dikke kussentje als de diameter van het stuur
25,4 mm is.
• Gebruik het dunne kussentje als de diameter van het stuur
31,8 mm is.
4Plaats de stuurklem rond het rubberen kussentje.
OPMERKING: Zorg dat de contouren op het rubberen
kussentje zijn uitgelijnd met de groeven in de stuurklem.
5Plaats de schroef terug en draai deze aan met de
inbussleutel van 2,5 mm.
OPMERKING: Garmin raadt u aan de schroef vast te draaien
tot de steun goed vastzit, tot het maximale moment van 0,8
Nm (7 lbf-inch). Controleer regelmatig of de schroef goed
vast zit.
6Plaats het batterijpak in de onderkant van de steun.
De hendel  moet in geopende stand staan. De rode
markering geeft de geopende stand aan.
7Klik de hendel vast in de gesloten stand om het batterijpak in
de steun te bevestigen.
8Plaats het Edge toestel boven in de steun.
De hendel à moet in geopende stand staan. De rode
markering geeft de geopende stand aan.
9Klik de hendel vast in de gesloten stand om het Edge toestel
in de steun te bevestigen.
10Gebruik zo nodig een USB-kabel om het Edge toestel aan te
sluiten op de USB-A-poort (stroomuitgang) van het
batterijpak (Tips bij gebruik van het batterijpak, pagina 14).
Toestelinformatie
Specificaties
Batterijtype Lithium-ionbatterij
Uitgangsvermogen 3100 mAh bij 5 V (15,5 Wh)
Bedrijfsduur batterij Maximaal 24 uur bij gebruik met het Edge
1030 toestel
Laadtemperatuurbereik Van 0º tot 45°C (van 32º tot 113°F)
Bedrijfs- en opslagtem-
peratuurbereik
Van -20º tot 60ºC (van -4º tot 140ºF)
Ingang 5 tot 5,5 V, 2 A
Uitgang Elektronische contactpunten: 5,07 V,
maximaal 1 A
USB-poort: 5,07 V, maximaal 2,4 A
Waterbestendigheid IEC 60529 IPX7*
*Het toestel is bestand tegen incidentele blootstelling aan water
tot een diepte van 1 meter gedurende maximaal 30 minuten. Ga
voor meer informatie naar www.garmin.com/waterrating.
Beperkte garantie
Op dit accessoire is de standaard beperkte garantie van Garmin
van toepassing. Ga voor meer informatie naar www.garmin.com
/support/warranty.html.
Installatie-instructies 15

EDGE® EKSTERN BATTERIPAKKE
Installationsvejledning
Vigtige sikkerhedsoplysninger
ADVARSEL
Se guiden Vigtige produkt- og sikkerhedsinformationer i æsken
med GPS-enheden for at se produktadvarsler og andre vigtige
oplysninger.
Der bruges et litiumionbatteri i denne enhed.
Hvis disse retningslinjer ikke overholdes, kan batteriet få en
kortere levetid eller forårsage beskadigelse af enheden, brand,
kemisk forbrænding, elektrolytlækage og/eller personskade.
• Du må ikke adskille, ændre, modificere med henblik på
videresalg, punktere eller beskadige batteripakken.
• Du må ikke udsætte batteripakken for ild, eksplosioner eller
andre former for fare.
BEMÆRK
• Du må ikke nedsænke batteripakken i vand eller nogen form
for væske.
• Efterlad ikke batteripakken udsat for en varmekilde eller på et
sted med høj temperatur, som f.eks. i solen i et uovervåget
køretøj. Du kan undgå at beskadige batteripakken ved at
fjerne den fra køretøjet eller opbevare den uden for direkte
sollys, f.eks. i handskerummet.
• Brug ikke batteripakken uden for de temperaturområder, der
er angivet i den trykte brugervejledning i produktets
emballage.
• Ved opbevaring af batteripakken i en længere periode skal
den opbevares inden for de temperaturområder, der er
angivet i den trykte brugervejledning i produktets emballage.
• Brug ikke strøm- og/eller datakabler, der ikke er godkendt af
eller leveres af Garmin.
• Kontakt din lokale genbrugsstation for at få oplysninger om
korrekt bortskaffelse af batteripakken i overensstemmelse
med gældende love og regulativer.
Oversigt over enheden
ÀStatus-LED'er
ÁEnhedsknap
ÂStrømindgang mikro-USB-port (under vejrhætten)
ÃStrømudgang USB-A-port (under vejrhætten)
Opladning af batteripakke
BEMÆRK
For at forebygge korrosion skal du tørre USB-porten,
beskyttelseshætten og det omgivende område grundigt før
opladning eller tilslutning til en pc.
BEMÆRK: Enheden oplades ikke, når den er uden for
temperaturområdet for opladning (Specifikationer, side 17).
1Fjern vejrhætten fra mikro-USB-porten.
2Sæt det lille stik på USB-kablet ind i mikro-USB-porten på
enheden.
3Slut det store stik på USB-kablet til USB-opladeren i væggen.
4Oplad batteripakken helt.
Status-LED'erne blinker blåt under opladning. Status-
LED'erne lyser konstant blåt, når opladningen er færdig.
Opladning af en helt tom batteripakke tager ca. 4 timer, når
man benytter USB-kablet og opladeren til væggen, der er
inkluderet i batteripakken. Batteripakken oplades eventuelt
langsommere, hvis der anvendes tredjeparts USB-kabler
eller strømkilder.
Tips til brug af batteripakken
• Vælg enhedsnøglen for at tjekke batteriopladningsniveauet.
Hver konstant lysende LED repræsenterer op til 25 %
batteriopladningsniveau. Når en LED blinker, har
batteripakken mindre end 5 % opladning tilbage.
• Tilslut din Edge enhed til batteripakken.
Edge enheder med elektriske kontakter begynder at oplade,
når de tilsluttes til opladerbenene på batteripakken. For Edge
enheder uden elektriske kontakter skal du tilslutte et USB-
kabel til USB-A-porten på batteripakken. Gå til
buy.garmin.com for at købe et reservekabel.
• Hold enhedsknappen nede i 5 sekunder for at standse
opladning af en tilsluttet Edge enhed.
Du kan vælge enhedsnøglen for at fortsætte med at oplade.
Installation af håndtagsadapteren
1Brug 2 mm unbrakonøglen til at fjerne de to skruer À nederst
på holderen.
2Fjern adapteren med kvart drejning Á.
3Isæt håndtagsadapteren Â.
4Udskift skruerne, og brug 2 mm unbrakonøglen til at stramme
skruerne.
Montering af Out-Front Mount
Du kan bruge Out-Front Mount til at montere batteripakken og
din Edge enhed.
1Vælg en sikker placering til montering af Edge enheden og
batteripakken, så de ikke forhindrer sikker brug af cyklen.
16 Installationsvejledning

2Brug den 2,5 mm sekskantede skruenøgle til at fjerne skruen
À fra monteringsbeslaget til styret Á.
3Placer en gummipude omkring styret:
• Hvis styrets diameter er 25,4 mm, skal du bruge den tykke
pude.
• Hvis styrets diameter er 31,8 mm, skal du bruge den tynde
pude.
4Placer monteringsbeslaget til styret omkring gummipuden.
BEMÆRK: Du skal justere gummipudens kanter i forhold til
rillerne på indersiden af monteringsbeslaget til styret.
5Udskift skruen, og brug den 2,5 mm sekskantede skruenøgle
til at stramme skruen.
BEMÆRK: Garmin anbefaler at stramme skruen, så
monteringen er sikker, med en maksimal
momentspecifikation på 7 lbf-in. (0,8 N-m). Kontroller skruens
tilspænding jævnligt.
6Indsæt batteripakken nederst i holderen.
Håndtaget  skal være i den åbne position. Det røde mærke
markerer den åbne position.
7Sæt håndtaget i den lukkede position for at låse
batteripakken fast i holderen.
8Indsæt Edge enheden øverst i holderen.
Håndtaget à skal være i den åbne position. Det røde mærke
markerer den åbne position.
9Sæt håndtaget i den lukkede position for at låse Edge
enheden fast i holderen.
10Hvis det er nødvendigt, kan du bruge et USB-kabel til at
tilslutte Edge enheden til USB-A-outputstrømporten på
batteripakken (Tips til brug af batteripakken, side 16).
Enhedsoplysninger
Specifikationer
Batteritype Lithiumionbatteri
Output-kapacitet 3100 mAh ved 5 V (15,5 Wh)
Batteritid Op til 24 timer ved forsyning af Edge 1030-
enheden
Opladningstemperatur-
område
Fra 0 til 45° C (fra 32 til 113° F)
Temperaturområde for
drift og opbevaring
Fra -20 til 60ºC (fra -4 til 140ºF)
Indgang 5 til 5,5 V, 2 A
Udgang Elektriske kontakter: 5,07 V, op til 1 A
USB-port: 5,07 V, op til 2,4 A
Vandtæthedsklasse IEC 60529 IPX7*
*Enheden tåler hændelig udsættelse for vand op til 1 m i op til
30 min. Du kan finde flere oplysninger på www.garmin.com
/waterrating.
Begrænset garanti
Den almindelige forbrugergaranti fra Garmin gælder for dette
tilbehør. Du kan få flere oplysninger på www.garmin.com
/support/warranty.html.
Installationsvejledning 17

EDGE® ULKOINEN AKKU
Asennusohjeet
Tärkeitä turvallisuustietoja
VAROITUS
Lue lisätietoja varoituksista ja muista tärkeistä seikoista GPS-
laitteen pakkauksen mukana toimitetusta Tärkeitä turvallisuus-
ja tuotetietoja -oppaasta.
Laitteessa käytetään litiumioniakkua.
Jos näitä ohjeita ei noudateta, akun käyttöikä saattaa lyhentyä
tai akku saattaa vahingoittaa anturia tai aiheuttaa tulipalon,
palovammoja, akkunestevuodon ja/tai vammoja.
• Älä pura, muuta, muokkaa, lävistä tai vahingoita akkua.
• Älä altista akkua tulelle, räjähdyksille tai muille vaaroille.
HUOMAUTUS
• Älä upota akkua veteen tai muihin nesteisiin.
• Älä jätä akkua lähelle lämmönlähdettä tai kuumaan paikkaan,
kuten auringossa olevaan valvomattomaan ajoneuvoon. Voit
estää vaurioita irrottamalla akun ajoneuvosta tai säilyttämällä
sitä pois suorasta auringonpaisteesta, esimerkiksi
hansikaslokerossa.
• Älä käytä akkua paikassa, jonka lämpötila on matalampi tai
korkeampi kuin tuotteen pakkauksessa olevassa painetussa
oppaassa.
• Kun et käytä akkua pitkään aikaan, säilytä sitä tuotteen
pakkauksessa olevan painetun oppaan mukaisessa
lämpötilassa.
• Älä käytä muuta kuin yhtiön Garmin hyväksymää tai
toimittamaa virta- ja/tai datakaapelia.
• Hävitä akku paikallisten jätehuoltomääräysten mukaisesti.
Laitteen esittely
ÀTilan merkkivalot
ÁLaitteen painike
ÂSyöttötehon Micro-USB-portti (suojuksen alla)
ÃLähtötehon USB-A-portti (suojuksen alla)
Akun lataaminen
HUOMAUTUS
Voit estää korroosiota kuivaamalla USB-portin ja suojuksen ja
niitä ympäröivän alueen ennen laitteen lataamista tai liittämistä
tietokoneeseen.
HUOMAUTUS: laite ei lataudu, jos latauslämpötila on alueen
ulkopuolella (Tekniset tiedot, sivu 19).
1Avaa Micro-USB-liitännän suojus.
2Liitä USB-kaapelin pienempi liitin laitteen Micro-USB-
liitäntään.
3Liitä USB-kaapelin suurempi pää USB-laturiin.
4Lataa akku täyteen.
Tilan merkkivalot vilkkuvat sinisenä latauksen aikana. Tilan
merkkivalot palavat vihreänä, kun lataus on päättynyt. Täysin
tyhjän akun lataaminen kestää noin neljä tuntia käytettäessä
akun mukana toimitettua USB-kaapelia ja laturia. Akun
lataaminen voi olla hidasta käytettäessä kolmannen
osapuolen USB-kaapelia tai virtalähdettä.
Akun käyttövihjeitä
• Tarkista akun lataustaso painamalla laitteen painiketta.
Kukin tasaisesti palava merkkivalo merkitsee enintään 25
prosentin lataustasoa. Kun yksi merkkivalo vilkkuu, akun
varaustaso on alle 5 prosenttia.
• Kytke Edge akkuun.
Edge laitteet, joissa on sähköiset liitännät, alkavat latautua,
kun ovat yhteydessä akun lataustappeihin. Jos Edge
laitteessa ei ole sähköisiä liitäntöjä, USB-kaapeli on
kytkettävä akun USB-A-porttiin. Osoitteesta buy.garmin.com
voit ostaa lisävarustekaapeli.
• Lopeta yhdistetyn Edge laitteen lataaminen painamalla sen
painiketta viiden sekunnin ajan.
Voit jatkaa lataamista painamalla laitteen painiketta.
Vipusovittimen asentaminen
1Irrota kaksi ruuvia À telineen alaosasta 2 mm:n
kuusiokoloavaimella.
2Irrota neljäsosakierrossovitin Á.
3Aseta vipusovitin  paikalleen.
4Aseta ruuvit takaisin ja kiristä ne 2 mm:n
kuusiokoloavaimella.
Etukiinnityksen asentaminen
Voit käyttää etukiinnitystä sekä akun että Edge laitteen
asentamiseen.
1Kiinnitä Edge ja akku tukevasti turvalliseen paikkaan, jossa
ne eivät estä polkupyörän turvallista käyttöä.
2Irrota ruuvi À ohjaustangon liittimestä Á 2,5 mm:n
kuusiokoloavaimella.
18 Asennusohjeet

3Aseta kumityyny ohjaustangon ympärille:
• Jos ohjaustangon paksuus on 25,4 mm, käytä paksumpaa
tyynyä.
• Jos ohjaustangon paksuus on 31,8 mm, käytä ohuempaa
tyynyä.
4Aseta ohjaustangon liitin kumityynyn ympärille.
HUOMAUTUS: kohdista kumityyny ohjaustangon liittimen
sisäpuolella olevien urien mukaan.
5Aseta ruuvi takaisin ja kiristä se 2,5 mm:n
kuusiokoloavaimella.
HUOMAUTUS: Garmin suosittelee telineen ruuvin
kiristämistä enimmäiskireyteen 7 lbf-in (0,8 N-m). Tarkista
ruuvin kireys ajoittain.
6Aseta akku kiinnitystelineen alaosaan.
Vivun  on oltava avattuna. Punainen merkki näyttää
avoimen asennon.
7Lukitse akku kiinnitykseen napsauttamalla vipu kiinni.
8Aseta Edge kiinnitystelineen yläosaan.
Vivun à on oltava avattuna. Punainen merkki näyttää
avoimen asennon.
9Lukitse Edge kiinnitykseen napsauttamalla vipu kiinni.
10Liitä Edge tarpeen vaatiessa USB-kaapelilla akun lähtötehon
USB-A-porttiin (Akun käyttövihjeitä, sivu 18).
Laitteen tiedot
Tekniset tiedot
Akun tyyppi Litiumioniakku
Ulostulokapasiteetti 3 100 mAh, 5 V (15,5 Wh)
Akun käyttöaika Enintään 24 h virtaa Edge 1030 laitteeseen
Latauslämpötila 0 - 45 °C (32 - 113 °F)
Käyttö- ja varastointiläm-
pötila
-20–60 ºC (-4–140 ºF)
Tulo 5–5,5 V, 2 A
Lähtö Sähköiset liitännät: 5,07 V, enintään 1 A
USB-portti: 5,07 V, enintään 2,4 A
Vesitiiviys IEC 60529 IPX7*
*Laite kestää satunnaisen upottamisen enintään 1 metrin
syvyiseen veteen enintään 30 minuutiksi. Lisätietoja on
osoitteessa www.garmin.com/waterrating.
Rajoitettu takuu
Yhtiön Garmin yleinen rajoitettu tuotetakuu pätee tähän
lisävarusteeseen. Lisätietoja on osoitteessa www.garmin.com
/support/warranty.html.
Asennusohjeet 19

EDGE® EKSTERN BATTERIPAKKE
Installeringsinstruksjoner
Viktig sikkerhetsinformasjon
ADVARSEL
Se veiledningen Viktig sikkerhets- og produktinformasjon i
produktesken for GPS-enheten for å lese advarsler angående
produktet og annen viktig informasjon.
Et litiumionbatteri brukes i denne enheten.
Hvis disse retningslinjene ikke overholdes, kan levetiden til
batteriet forkortes, eller det kan oppstå fare for skade på
enheten, brann, kjemiske brannsår, elektrolyttlekkasje og/eller
personskader.
• Ikke demonter, endre, bearbeid, punkter eller ødelegg
batteripakken.
• Ikke utsett batteripakken for ild, eksplosjoner eller andre
farer.
LES DETTE
• Ikke senk batteripakken i vann eller andre væsker.
• Ikke la batteripakken ligge ved en varmekilde eller et sted
med høy temperatur, for eksempel i solen i en bil uten tilsyn.
Unngå mulighet for skade ved å ta batteripakken ut av bilen
eller oppbevare den i hanskerommet, slik at den ikke utsettes
for direkte sollys.
• Ikke bruk batteripakken ute hvis temperaturen er utenfor
områdene som er angitt i brukerveiledningen i produktesken.
• Når du skal pakke vekk batteripakken over lengre tid, bør den
oppbevares på et sted som er innenfor temperaturområdene
som er angitt i brukerveiledningen i produktesken.
• Ikke bruk en strøm- og/eller datakabel som ikke er godkjent
eller levert av Garmin.
• Kontakt den lokale avfallsstasjonen for å kassere
batteripakken i henhold til gjeldende lover og regler.
Oversikt over enheten
ÀLED-lamper for status
ÁEnhetstast
ÂInngang for mikro-USB-port (under gummihette)
ÃUtgang for USB-A port (under gummihette)
Lade batteripakken
LES DETTE
Tørk godt av USB-porten, gummihetten og området rundt før du
lader enheten eller kobler den til en datamaskin. På denne
måten kan du forhindre korrosjon.
MERK: Enheten lades ikke når den er utenfor
temperaturområdet for lading (Spesifikasjoner, side 21).
1Ta av gummihetten på mikro-USB-porten.
2Koble den minste enden av USB-kabelen til mikro-USB-
porten på enheten.
3Koble den store enden av USB-kabelen til USB-veggladeren.
4Lad batteripakken helt opp.
LED-statuslysene blinker blått mens enheten lades opp.
LED-statuslysene er helt blå når oppladningen er ferdig.
Lading av en helt tom batteripakke tar cirka fire timer med
USB-kabelen og veggladeren som følger med batteripakken.
Batteripakken lades kanskje opp sakte når du bruker en
tredjeparts USB-kabel eller strømkilde.
Tips for bruk av batteripakken
• Velg enheten for å sjekke ladenivået til batteriet.
Hvert hele LED-felt representer opptil 25 % av batterinivået.
Når ett LED-lys blinker, har batteripakken mindre enn 5 % av
strømmen igjen.
• Koble Edge-enheten til batteripakken.
Edge enheten med elektroniske kontaktpunkt begynner å
lade opp når den er koblet til ladepinnene på batteripakken.
Du må koble en USB-kabel til USB-A-porten på batteripakken
for Edge-enheter som ikke har elektroniske kontaktpunkt. Gå
til buy.garmin.com for å kjøpe en tilbehørskabel.
• Hold enhetsknappen inne i fem sekunder for å slutte å lade
opp en tilkoblet Edge-enhet.
Du kan trykke på enhetsknappen for å fortsette
oppladningen.
Montere spakadapteren
1Bruk 2 mm unbrakonøkkel for å fjerne de to skruene À på
bunnen av braketten.
2Fjern kvartomdreiningsadapteren Á.
3Sett inn spakadapteren Â.
4Sett skruene tilbake, og fest dem igjen med en 2 mm
unbrakonøkkel.
Installere frontbraketten
Du kan bruke frontbraketten til å montere batteripakken og
Edge-enheten din.
1Velg et sikkert sted å montere Edge-enheten og
batteripakken på der de ikke kommer i veien for trygg
betjeningen av sykkelen din.
20 Installeringsinstruksjoner
