Garmin TREAD User manual

TREAD™
Installation Instructions 2
Instructions d'installation 6
Instrucciones de instalación 11
Garmin® and the Garmin logo are trademarks of Garmin Ltd. or its subsidiaries, registered in the USA and other countries. Tread™ is a trademark of Garmin Ltd. or its subsidiaries. These
trademarks may not be used without the express permission of Garmin.
El número de registro COFETEL/IFETEL puede ser revisado en el manual a través de la siguiente página de internet.
GUID-DD8BA4D8-AB2E-43B7-83B4-3395044CE328 v1October 2021

Tread™
Installation Instructions
Mounting Your Device in an ATV or Side-by-Side

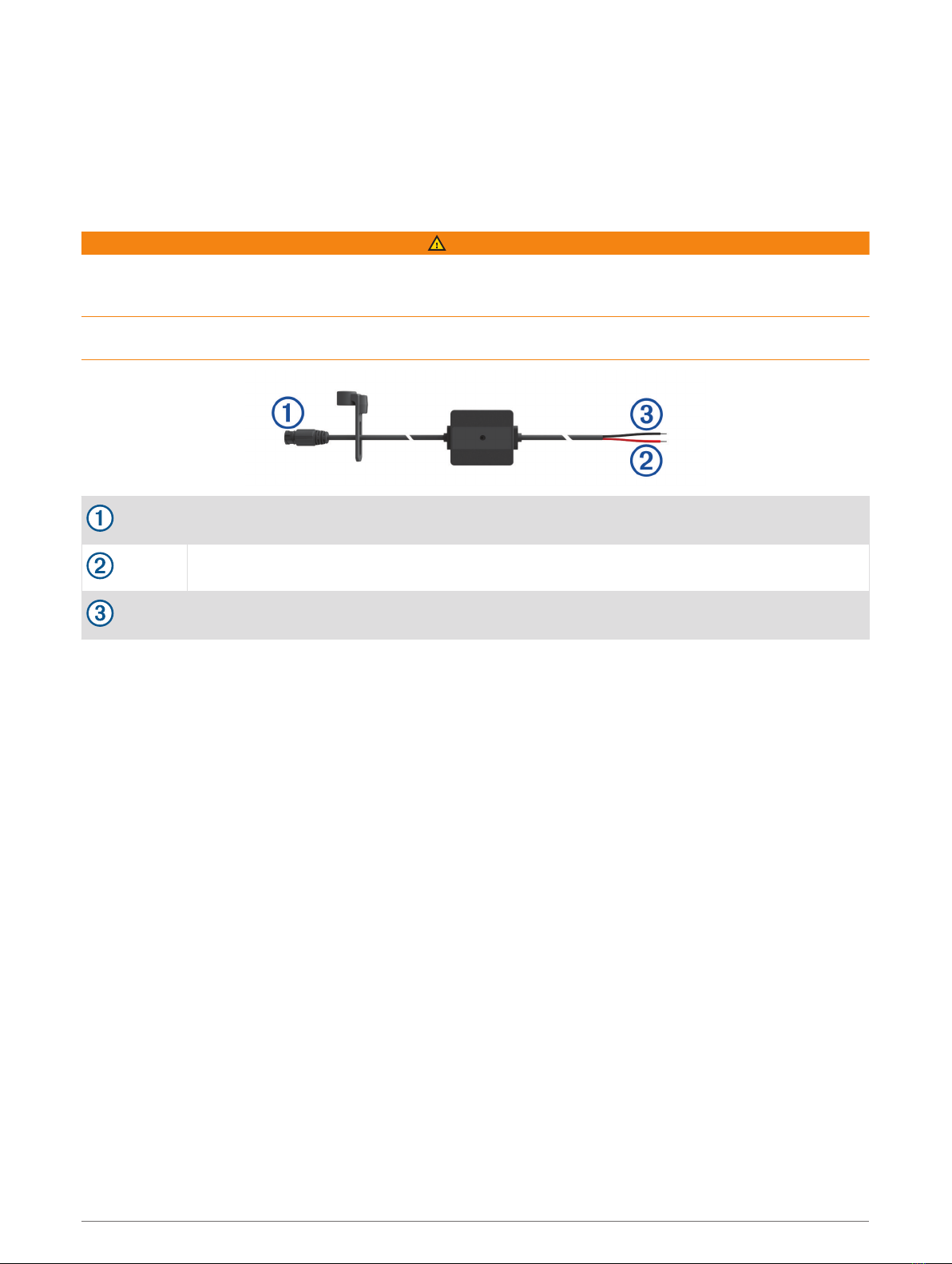

Power Cable Overview
WARNING
Garmin® strongly recommends having an experienced installer with the proper knowledge of electrical systems
install the device. Incorrectly wiring the power cable can result in damage to the vehicle or the battery and can
cause bodily injury.
See the Important Safety and Product Information guide in the product box for product warnings and other
important information.
Mount connector
10 to 30 Vdc system power (red)
System ground (black)
Mounting Considerations
• The device must be mounted close to the bus bar or battery and within the range of the supplied power
cable.
• The mounting location must allow for the routing and connection of all cables.
• Excess wire should be bundled and secured using the included zip ties.
• The electrical contacts must be free from paint.
2 Installation Instructions

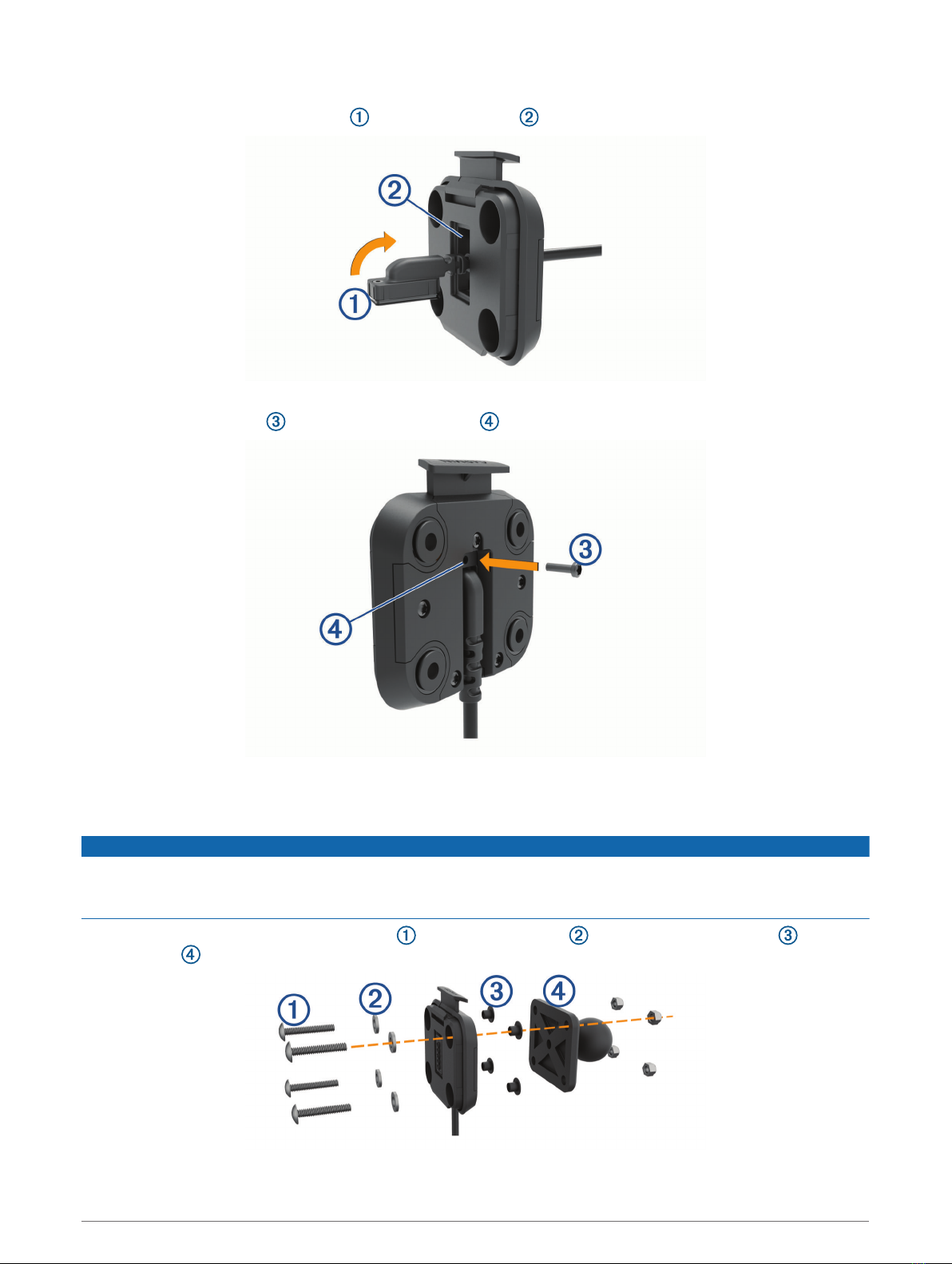

Attaching the Power Cables to the Mount
1Thread the power cable connector through the opening in the mount.
2Pull the cable back until it is snug.
3Screw the black screw into the back of the mount to hold the cable in place.
NOTE: An additional replacement screw is included in the box.
Attaching the Base Plate to the Mount
NOTICE
Direct, sustained contact with the base plate, or any other part of the vehicle, may damage the mount over time.
To prevent this kind of damage, you must place the mounting spacers between the mount and base plate, and
make sure that no part of the device or mount touches the vehicle.
1Thread the M4 x 20 mm panhead screws through the washers , cradle, bushings, spacers , and
base plate .
2Tighten the nuts to secure the base plate.
Installation Instructions 3

Mounting the Device on a Roll Bar
1Using a flat head screwdriver or 9/32 in. (7 mm) nut driver, loosen the bolt on the roll bar mount until the
ring separates.
2Place the mount around the roll bar.
3Tighten the bolt on the mount until the ring is secure.
4Insert the ball on the mount into the double-socket arm .
5Tighten the knob slightly.
6If necessary, rotate the mount so the Garmin logo faces up, and adjust the mount for better viewing and
operation.
7Tighten the knob to secure the mount.
8Press the device into the mount until it snaps into place.
9Route the power cable along a suitable path in your vehicle, and secure it using the included zip ties.
Removing Your Device from the Mount
1Press the release button on the top of the mount.
2Lift out the device.
4 Installation Instructions

Replacing the Trim Ring
You can replace the trim ring on your device with one of the included, colored trim rings.
1Remove the device from the mount.
2Pull back on the existing trim ring to remove it from the device.
3Place the new trim ring on the device and snap it into place.
Tread™Specifications
Water resistance IEC 60529 IPX71
Operating temperature range From -20° to 55°C (from -4° to 131°F)
Charging temperature range From 0° to 45°C (from 32° to 113°F)
Power input (vehicle power cable, motorcycle, or external power) From 12 to 24 Vdc
Battery type Lithium-ion battery
Battery voltage range From 3.5 to 4.1 V
Wireless frequencies/protocols 2.4 GHz @ 18 dBm maximum
1 The device withstands incidental exposure to water of up to 1 m for up to 30 min. For more information, go to www.garmin.com/waterrating.
Installation Instructions 5

Tread™
Instructions d'installation
Installation de votre appareil dans un véhicule tout terrain ou un SSV

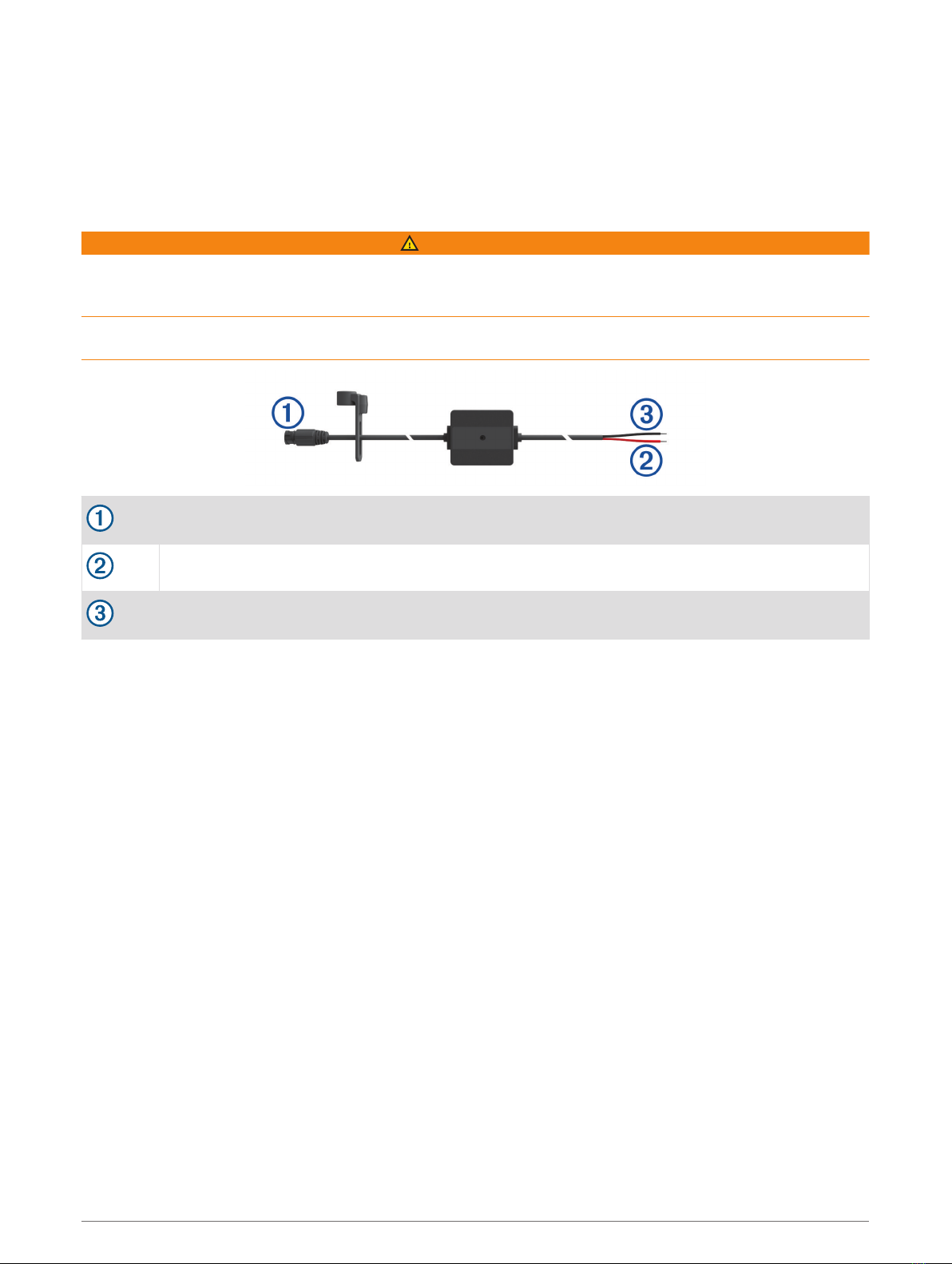

Présentation des câbles d'alimentation
AVERTISSEMENT
Garmin vous conseille vivement de faire installer l'appareil par un technicien expérimenté disposant des
connaissances appropriées en matière de circuits électriques. Le raccordement incorrect du câble
d'alimentation peut endommager le véhicule ou la batterie et entraîner des blessures corporelles.
Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour
prendre connaissance des avertissements et autres informations importantes sur le produit.
Connecteur de montage
Alimentation système de 10 à 30 V c.c. (rouge)
Terre (noir)
Considérations relatives au montage
• L'appareil doit être installé à proximité de la barrette de terre ou de la batterie et à portée du câble
d'alimentation fourni.
• L'emplacement du montage doit permettre la connexion et l'acheminement de tous les câbles.
• Vous devez regrouper et immobiliser le surplus de câbles à l'aide des serre-câbles inclus.
• Les contacts électriques doivent être exempts de peinture.
6 Instructions d'installation

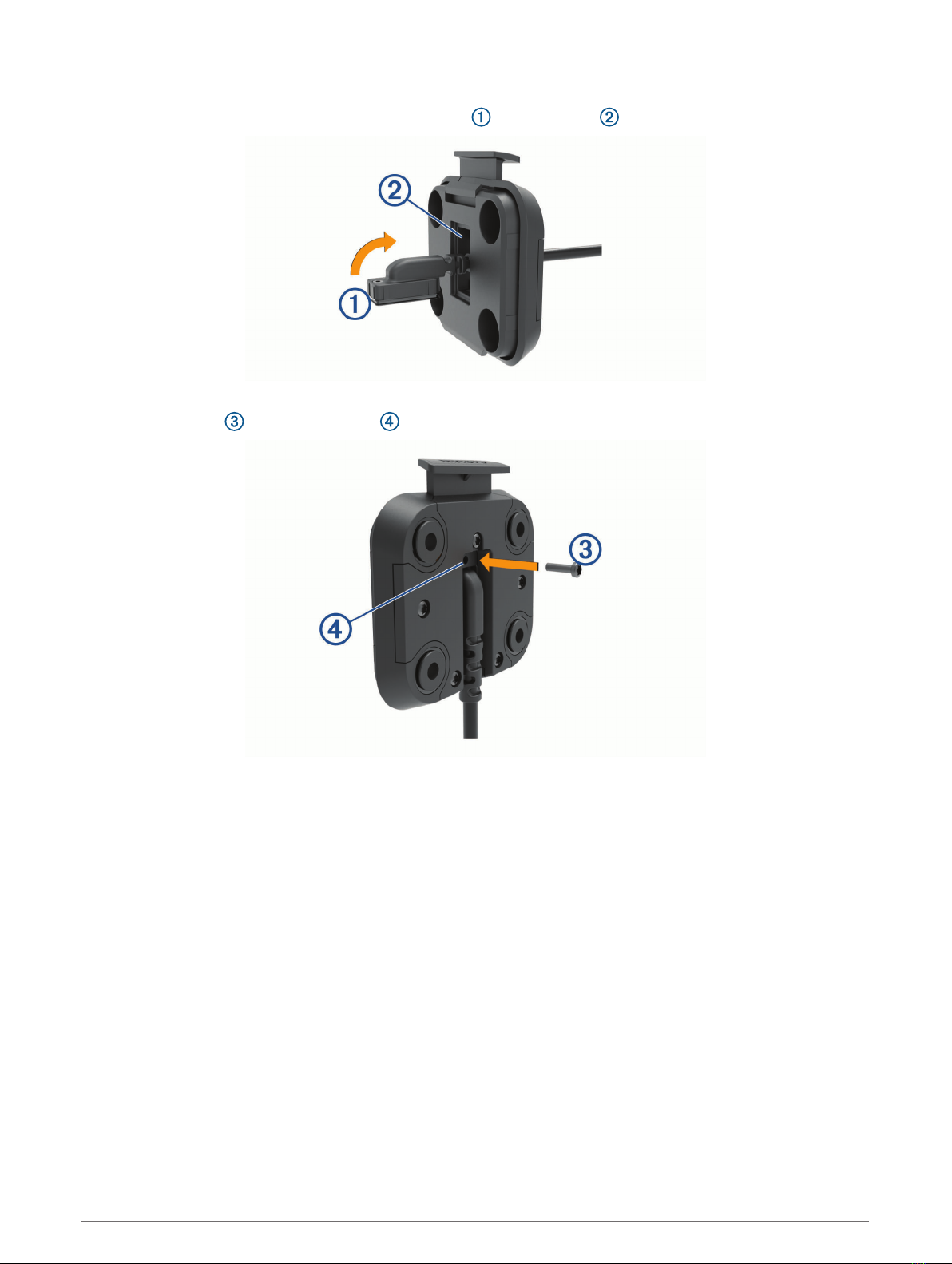

Installation des câbles d'alimentation sur le support de montage
1Faites passer le connecteur du câble d'alimentation par l'ouverture du support de montage.
2Tirez le câble en arrière jusqu'à ce qu'il soit bien ajusté.
3Fixez la vis noire au dos du support pour maintenir le câble en place.
REMARQUE : une vis de rechange est incluse dans la boîte.
Instructions d'installation 7

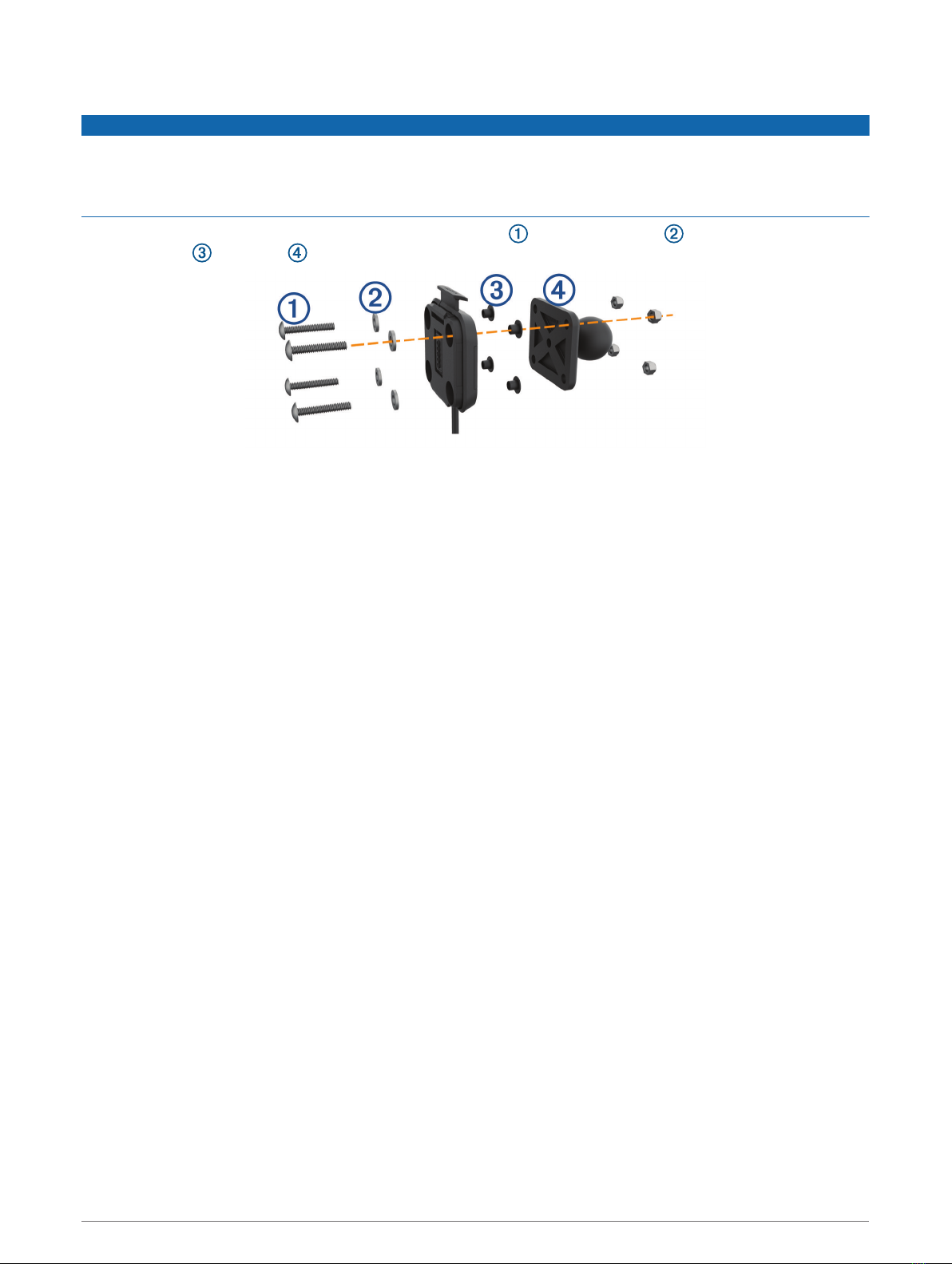

Fixation de la base au support pour guidon
AVIS
Tout contact direct et prolongé avec la base ou toute autre pièce du véhicule peut endommager
progressivement le support de montage. Pour éviter ce type de dommage, vous devez placer les espaceurs de
montage entre le support et la base, et veiller à ce qu'aucune pièce de l'appareil ou du support de montage ne
touche le véhicule.
1Faites passer les vis à tête cylindrique plate M4 × 20 mm dans les rondelles , le socle, les bagues, les
séparateurs et la base .
2Serrez les écrous pour fixer la base.
8 Instructions d'installation

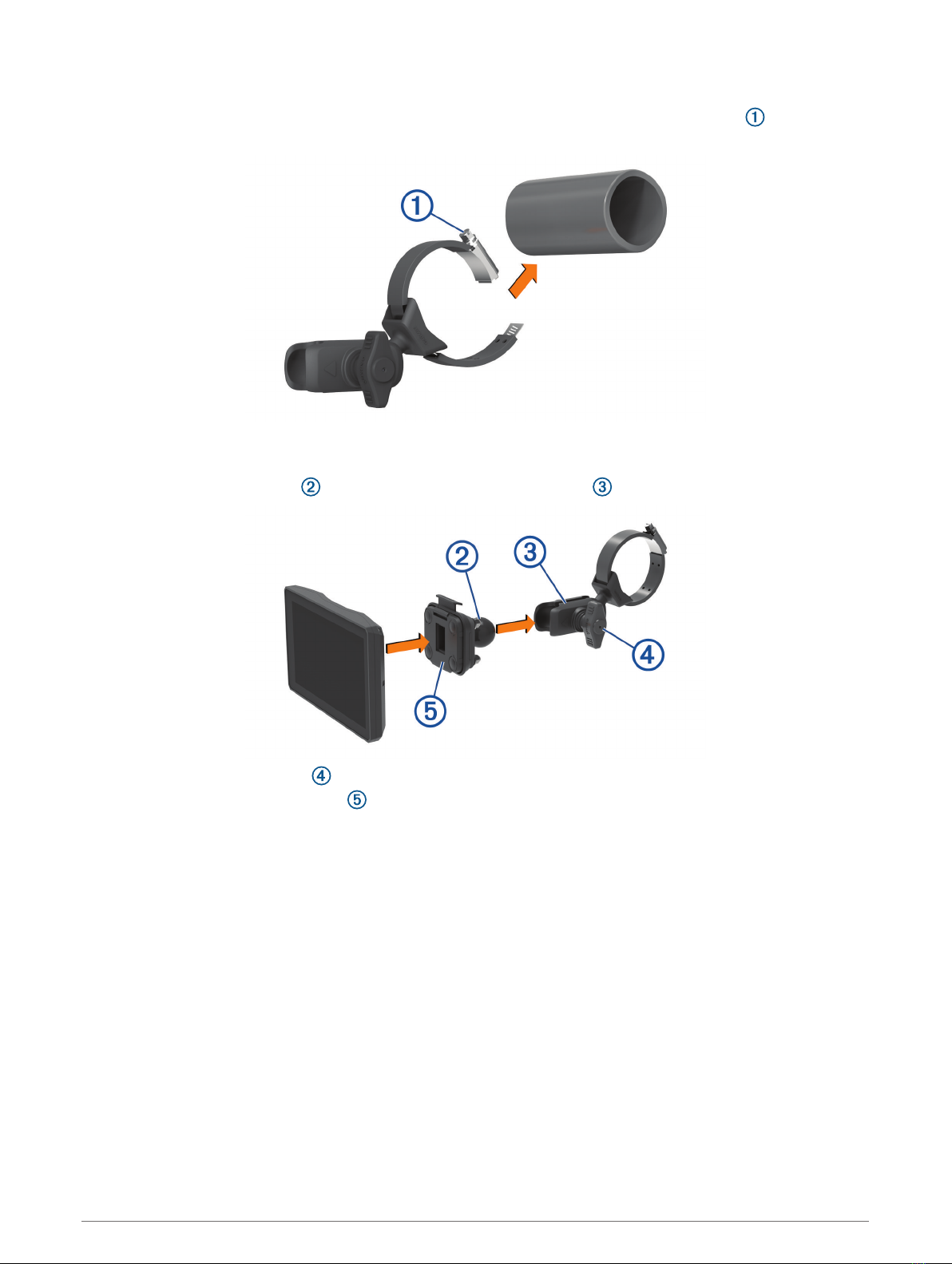

Installation de l'appareil sur un arceau de sécurité
1À l'aide d'un tournevis à tête plate ou d'un tournevis de 7 mm (9/32 po), desserrez le boulon du support
pour arceau de sécurité jusqu'à ce que les deux parties de l'anneau se séparent.
2Placez le support autour de l'arceau.
3Serrer le boulon sur le support jusqu'à ce que l'anneau soit bien fixé.
4Insérez la rotule du support dans le bras muni de deux logements .
5Serrez légèrement la molette .
6Si besoin, faites pivoter le support jusqu'à ce que le logo Garmin soit orienté vers le haut, puis réglez le
support pour optimiser la visibilité et l'utilisation de l'appareil.
7Serrez la molette pour fixer le support.
8Appuyez l'appareil dans le support jusqu'à ce qu'il se clipse.
9Acheminez le câble d'alimentation dans un endroit approprié sur votre véhicule et fixez-le à l'aide des serre-
câbles inclus.
Retrait de votre appareil du support
1Appuyez sur le bouton de déverrouillage situé sur le sommet du support.
2Retirez l'appareil.
Instructions d'installation 9

Remplacement de la bordure à clipser
Vous pouvez remplacer la bordure à clipser de votre appareil par l'une des bordures à clipser colorées fournies.
1Retirez l'appareil du support.
2Tirez sur la bordure à clipser existante pour la retirer de l'appareil.
3Placez la nouvelle bordure sur l'appareil et clipsez-la.
Tread Caractéristiques
Résistance à l'eau IEC 60529 IPX71
Plage de températures de fonctionnement De -20 à 55 °C (de -4 à 131 °F)
Plage de températures de chargement De 0 à 45 °C (de 32 à 113 °F)
Alimentation (câble allume-cigare, moto ou alimentation externe) De 12 à 24 V c.c.
Type de pile Batterie lithium-ion
Plage de tensions de la batterie De 3,5 à 4,1 V
Fréquences/Protocoles sans fil 2,4 GHz à 18 dBm maximum
1 L'appareil résiste à une immersion accidentelle dans un mètre d'eau pendant 30 minutes. Pour plus d'informations, rendez-vous sur www.garmin.com/water
rating.
10 Instructions d'installation

Tread™
Instrucciones de instalación
Montar el dispositivo en un todoterreno o Side-by-Side
Descripción general del cable de alimentación
ADVERTENCIA
Garmin recomienda encarecidamente que un instalador con experiencia y con los conocimientos necesarios
sobre sistemas eléctricos realice la instalación del dispositivo. Si conectas de forma incorrecta el cable de
alimentación, se pueden provocar daños en el vehículo o en la batería, lo que puede derivar en lesiones físicas.
Consulta la guía Información importante sobre el producto y tu seguridad que se incluye en la caja del producto
y en la que encontrarás advertencias e información importante sobre el producto.
Conector del soporte
Alimentación del sistema de 10 a 30 VCC (rojo)
Tierra del sistema (negro)
Especificaciones de montaje
• El dispositivo debe montarse cerca de la barra colectora o la batería y dentro del alcance del cable de
alimentación suministrado.
• En la ubicación de montaje deba haber espacio suficiente para tender y conectar todos los cables.
• El exceso de cable se debe unir y fijar con las bridas incluidas.
• Los contactos eléctricos no deben tener pintura.
Instrucciones de instalación 11

Conectar los cables de alimentación al soporte
1Introduce el conector del cable de alimentación a través de la abertura del soporte.
2Tira del cable hacia atrás hasta que quede ajustado.
3Atornilla el tornillo negro en la parte posterior del soporte para mantener el cable en su sitio.
NOTA: en la caja se incluye un tornillo de repuesto adicional.
Fijar la placa base al soporte
AVISO
El contacto directo y constante con la placa base o con cualquier otra parte del vehículo puede dañar el
soporte a lo largo del tiempo. Para evitar este tipo de daño, debes colocar los separadores del soporte entre el
soporte y la placa base y asegurarte de que ninguna pieza del dispositivo o del soporte toca el vehículo.
1Introduce los tornillos de cabeza plana M4 de 20 mm atravesando las arandelas , el soporte de
sujeción, los cojinetes, los separadores y la placa base .
2Aprieta las tuercas para fijar la placa base.
12 Instrucciones de instalación

Montar el dispositivo en una barra antivuelco
1Con un destornillador de cabeza plana o destornillador para tuercas de 7 mm (9/32 in), afloja el perno del
soporte de la barra antivuelco hasta que el anillo se separe.
2Coloca el soporte alrededor de la barra antivuelco.
3Aprieta el perno del soporte hasta que el anillo quede bien fijado.
4Inserta la bola del soporte en el brazo de doble toma .
5Aprieta la rueda ligeramente.
6Si fuera necesario, gira el soporte de forma que el logotipo de Garmin quede orientado hacia arriba, y
ajusta el soporte para mejorar la visión y el funcionamiento.
7Aprieta la rueda para fijar el soporte.
8Presiona el dispositivo hasta que encaje en su sitio en el soporte.
9Lleva el cable de alimentación por un recorrido adecuado en el vehículo y fíjalo con las bridas incluidas.
Extraer el dispositivo del soporte
1Pulsa el botón de liberación de la parte superior del soporte.
2Levanta el dispositivo.
Instrucciones de instalación 13

Sustituir el embellecedor
Puedes sustituir el embellecedor del dispositivo por otro de los embellecedores de colores incluidos.
1Saca el dispositivo del soporte.
2Tira hacia atrás del embellecedor instalado para quitarlo del dispositivo.
3Coloca el nuevo embellecedor en el dispositivo haciendo presión para instalarlo.
Tread Especificaciones
Resistencia al agua IEC 60529 IPX71
Rango de temperatura de funcionamiento De -20 °C a 55 °C (de -4 °F a 131 °F)
Rango de temperatura de carga De 0 °C a 45 °C (de 32 °F a 113 °F)
Entrada de alimentación (cable de alimentación para el vehículo, motoci
cleta o alimentación externa) Batería de 12-24 V de CC
Tipo de pila/batería Batería de ión-litio
Rango de tensión de la batería De 3,5 V a 4,1 V
Protocolos/frecuencias inalámbricas 2,4 GHz a 18 dBm máximo
1 El dispositivo resiste la inmersión accidental en el agua a una profundidad de hasta 1 m durante 30 min. Para obtener más información, visita
www.garmin.com/waterrating.
© 2021 Garmin Ltd. or its subsidiaries support.garmin.com
