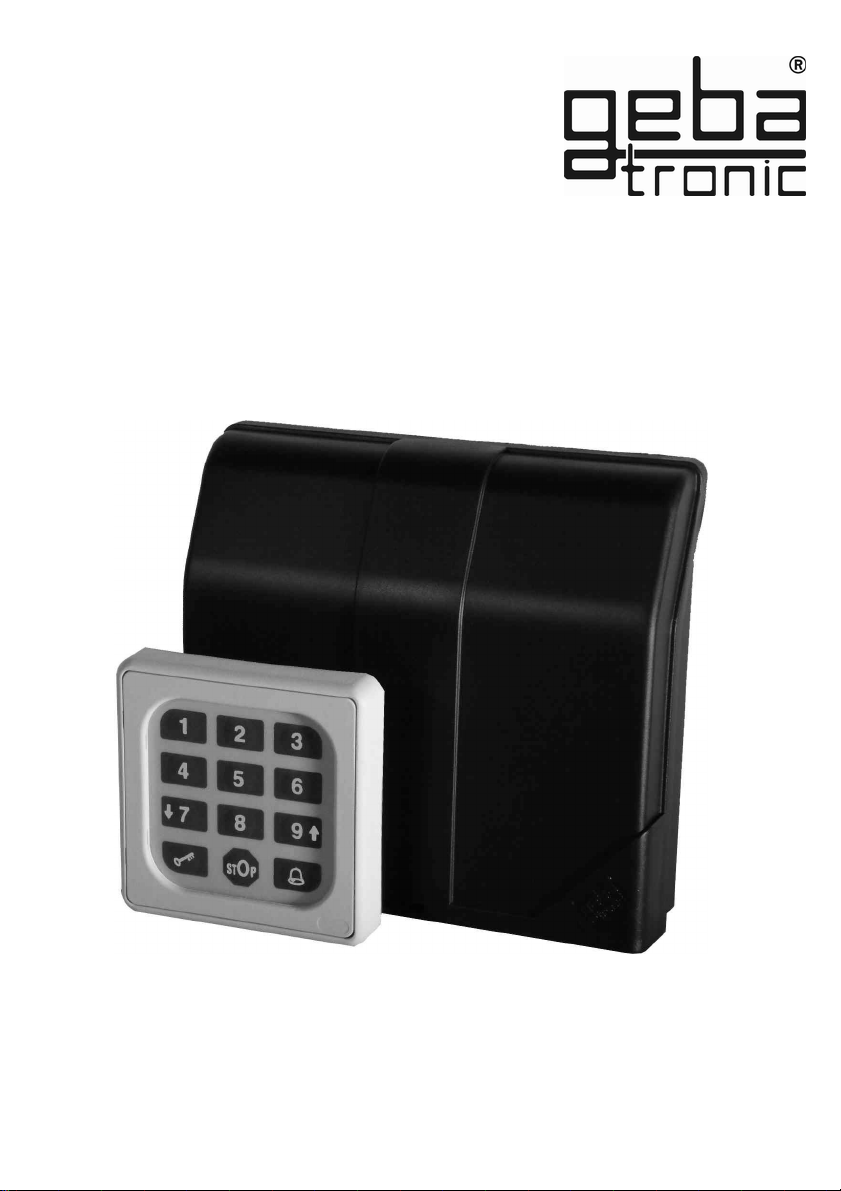

gebatronic Cody Universal 1/1 User manual

Cody Universal
1/1 1/2 1/3

Das Cody Universal besteht aus einer Auswertelogik und einem
Bedienelement. Beide Einheiten werden durch ein einfaches
zweiadriges Kabel ohne pezialstecker verbunden. Die
Programmierung des Cody Universals erfolgt über die Tastatur
mit Hilfe des Mastercodes. Mit dem Cody Universal 1/2 & 1/3
haben ie die Möglichkeit, zwei bzw. drei Torantriebe oder
ähnliches mit nur einem teuergerät zu bedienen. ie
entscheiden bei der Vergabe von Passiercodes durch direkte
Zuordnung, welcher Passiercode welchen Antrieb steuert. o
kann jeder Anwender selbst bestimmen, wie viele Codes für das
jeweilige Tor abgespeichert werden.
Mastercode:
Der Mastercode ist ein achtstelliger Zahlencode, der für alle
Programmiervorgänge des Gerätes benötigt wird. Erst nach
Eingabe dieses Codes läßt sich das Gerät auf Ihre persönlichen
Bedürfnisse programmieren. Werksseitig ist das Cody Universal
grundsätzlich mit dem Mastercode 12345678 bereits
vorprogrammiert.
Passiercode:
Der Passiercode ist wahlweise ein vier - oder fünfstelliger
Zahlencode, mit dem ie Ihren Torantrieb betätigen. ie haben
die Möglichkeit, bis zu 50 unterschiedliche Passiercodes zu
speichern, das heißt, dass bis zu 50 verschiedene Personen mit
unterschiedlichen Passiercodes ein Tor öffnen können. ollten
ie bei der Eingabe in Begleitung sein, so können ie vor der
eigentlichen Codeeingabe beliebig viele andere Tasten drücken.
omit ist weitestgehend ausgeschlossen, dass sich eine fremde
Person Ihren Passiercode merken kann. Das Cody Universal
Gerätebeschreibung

erkennt trotzdem Ihren Passiercode als korrekt an! Werkseitig ist
das Cody Universal grundsätzlich mit dem Passiercode 1234 auf
dem peicherplatz 00 für Relais 1 bereits vorprogrammiert.
ACH UNG!!!
Nachdem Sie sich mit den Funktionen des Gerätes vertraut gemacht haben, programmieren Sie
bitte auf jeden Fall Ihren persönlichen Mastercode ein, sowie auch einen persönlichen
Passiercode, mit dem Sie den auf Speicherplatz 00 befindlichen Passiercode überschreiben.
Nur so ist Ihr Cody Universal gegen Manipulationen geschützt!
IP OMA IC:
Das Cody Universal ist speziell für Garagentore mit einer
TIPTOMATIC-Zeit ausgestattet.
Diese Funktion erlaubt es Ihnen, nach Eingabe eines Passiercodes
das jeweilige Tor innerhalb eines Zeitraumes von 60 ekunden mit
einer beliebigen Taste, außer der -Taste, zu bedienen, ohne
dass ie den Passiercode nochmals eingeben müssen.
Die TIPTOMATIC-Zeit kann jedoch auch vor Ablauf der 60
ekunden mit der -Taste unterbrochen werden.
Sperrfunktion:
Bei aktivierter perrfunktion wird das Cody Universal nach falscher
Passiercode-Eingabe für 20 ekunden gesperrt (erkennbar an
einem Dreifach- ignalton). Wahlweise können ie das Cody
Universal so programmieren, dass die perrzeit nach jedem
Fehlversuch um 10 sek. verlängert wird, bis ein korrekter
Passiercode oder der Mastercode eingegeben wurde.
Das Ende der perrzeit wird durch einen langen ignalton
signalisiert.
Version
Duoline
=
=

geba GmbH ist von der Gewährleistung und Produkthaftung befreit, wenn ohne unsere vorherige
Zustimmung eigene bauliche Veränderungen vorgenommen werden oder unsachgemäße
Installationen, gegen unsere vorgegebenen Montagerichtlinien, ausgeführt bzw. veranlasst werden.
Der Weiterverarbeiter hat darauf zu achten, dass die EMV-Vorschriften eingehalten werden.
Montageanleitung
Montage der Auswerteeinheit (Innenbereich):
1. chraubendreher in chlitz auf Gehäusedeckel einstecken, nach oben hebeln und den
Deckel öffnen.
2. Entfernen ie die teuerplatine (nur gesteckt).
3. Montieren ie die mitgelieferten Kabel - Verschraubungen in das Gehäuse und stecken
ie die Platine wieder auf. Achten ie hierbei auf richtiges Einschnappen der Platine.
4. Bohren ie die Befestigungslöcher und schrauben ie den Befestigungsbügel an der
Wand fest.
5. Die Leitung für die Tastatur führen ie nun durch den linken Kabel-Eingang
(Dichtnippel) und die Netzleitung durch den rechten Kabel-Eingang. Achten ie auf dichten itz
von Dichtnippel und Kabelverschraubungen, sonst ist der Geräteschutz nicht gewährleistet.
6. chließen ie die Leitungen gemäß Anschlussplan an die entsprechenden Klemmen an.
Montageanleitung

echnische Daten
pannung: 20-28V AC/DC, 230-240 V AC
Belastung Relaisausgang: 250V AC 5A
Anschlüsse: 1.5 mm² max.
Temperatur: -20 °C bis +60 °C
Transponder
Cody
Netz
230/240VAC
Dieses Produkt entspricht:
EG-Richtlinien Elektromagnetische Verträglichkeit
EN 61000-6-1 08/2002
EN 61000-6-3 08/2002
EG Niederspannungsrichtlinie 2006/42/EG

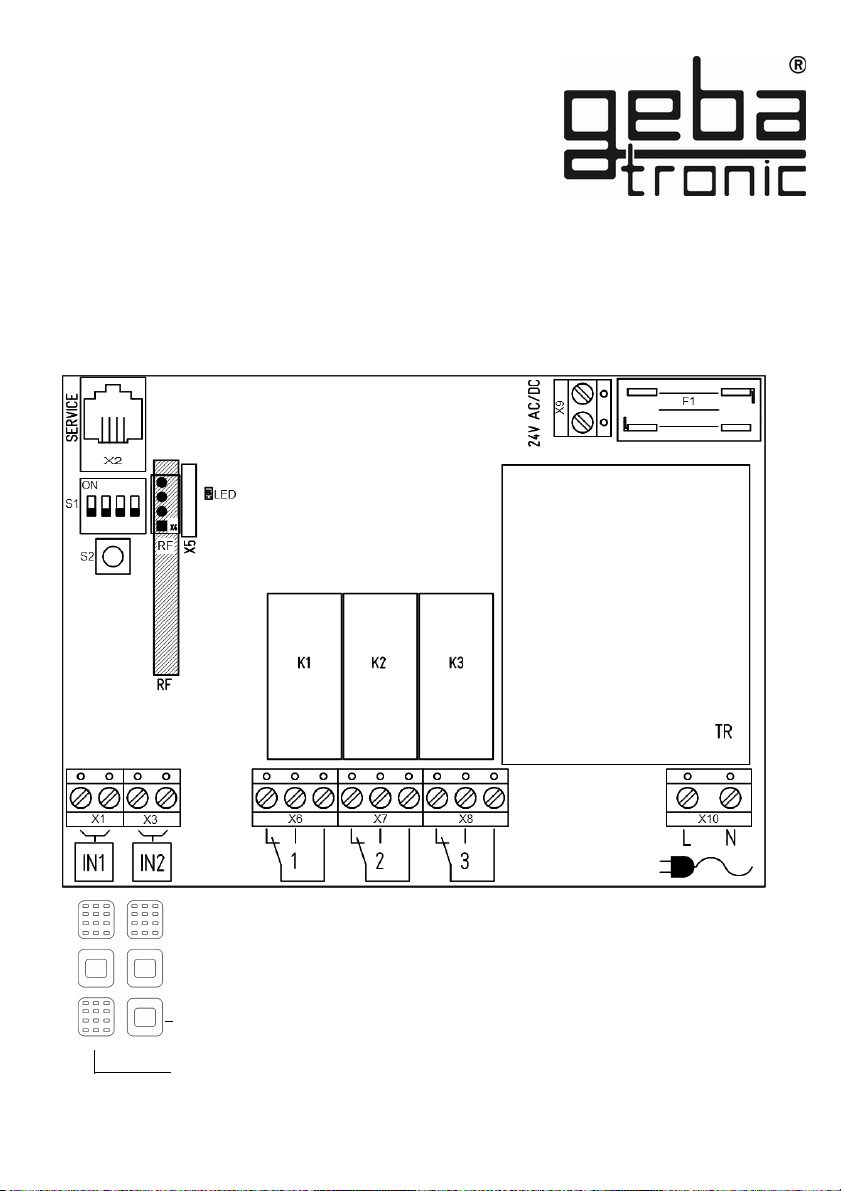

Bestückungsvarianten – potentialfreie Kontakte
Cody Universal 1 / 1 = X6
Cody Universal 1 / 2 = X6 + X7
Cody Universal 1 / 3 = X6 + X7 + X8

Werkseitige Einstellung = 1-8
Programmieranleitung
Codierschalter
Bitte erst lesen - dann programmieren!!!
Programm 1
Eingabe eines neuen Mastercodes
Bevor ie Ihr Cody Universal mit Ihren persönlichen Codes programmieren, prüfen ie bitte
zuvor unter Zuhilfenahme des werksseitigen Passiercodes 1234 und chlüsseltaste die einwandfreie
Funktion des Gerätes!
Im Normalfall wird jegliche Programmierung unter Zuhilfenahme Ihres persönlichen
Mastercodes vorgenommen. Um sich mit der Art der Programmierung vertraut zu machen,
beginnen ie mit der Eingabe eines neuen Passiercodes, der den werksseitig voreingestellten
(1234) überschreibt. Dies finden ie unter Programmpunkt 2 beschrieben. Danach
ändern ie den Mastercode auf die von Ihnen gewünschte Ziffernkombination.
ACH UNG
Im Falle, dass Ihnen bei der Programmierung ein Fehler unterlaufen ist, können Sie durch
Betätigung der Schlüsseltaste mit der Programmierung erneut von vorn beginnen.
ignalton
(2x lang)
ignalton
1x lang
Achtstelligen
neuen
Mastercode
eingeben
Achtstelligen
Mastercode
eingeben
Taste
drücken
Der neue Mastercode ist jetzt abgespeichert !
Taste
drücken
Taste
drücken

ignalton
(2x lang)
Achtstelligen
Mastercode
eingeben
Taste
drücken
Der neue Passiercode ist jetzt abgespeichert !
Taste
drücken
Taste
drücken
Der eingegebene Passiercode ist jetzt auf dem ausgewählten
Speicherplatz gespeichert und mit dem festgelegten Ausgang verbunden!
Programm 2
Eingabe eines neuen Passiercodes
Werkseitige Einstellung = 1-4
Codierschalter
Vier- bzw. fünf-
stelligen Passiercode
eingeben
peicherplatz mit
2 Ziffern
eingeben
z.B. 07 oder 28
Taste
drücken
Nur bei Cody Universal 1/2 oder 1/3
Relaisausgang festlegen
Es können bis zu 50 unterschiedliche Passiercodes auf den Speicherplätzen
00-49 eingegeben werden!
ignalton
1x lang
ignalton
1x lang

Programm 3
Löschen eines Passiercodes
Codierschalter
Der ausgewählte Speicherplatz des Passiercodes
ist nun gelöscht!
ignalton
(2x lang)
Achtstelligen
Mastercode
eingeben
Taste
drücken
Taste
drücken
Taste
drücken
peicherplatz mit
2 Ziffern
eingeben
z.B. 07 oder 28
Taste
drücken
ignalton
1x lang

Die Schaltzeit wurde den Relais entsprechend zugeordnet!
Programm 4
Ändern der Steuerungszeit - Schaltzeit
Codierschalter
ignalton
(2x lang)
Achtstelligen
Mastercode
eingeben
Taste
drücken
Taste
drücken
Taste
drücken
Taste
drücken
Zeit
dreistellig
001 bis 255
eingeben
= chaltzeit für alle Relais
identisch
= Relais 1
= Relais 2
= Relais 3
ignalton
1x lang
ignalton
1x lang
Nur bei 1 / 2 oder 1 / 3

Programm 5
Ändern der Steuerungszeit - iptomatic-Zeit
Codierschalter
Die geänderte iptomatic-Zeit ist gespeichert!
ignalton
(2x lang)
Achtstelligen
Mastercode
eingeben
Taste
drücken
Taste
drücken
Taste
drücken
Diese ist für alle Relais gleich (werksseitig 60 sek.).
Taste
drücken
Zeit
dreistellig
001 bis 255
eingeben ignalton
1x lang

Die geänderte Sperrzeit ist gespeichert!
Programm 6
Ändern der Steuerungszeit - Sperrzeit
Codierschalter
ignalton
(2x lang)
Achtstelligen
Mastercode
eingeben
Taste
drücken
Taste
drücken
Taste
drücken
Taste
drücken
Zeit
dreistellig
001 bis 255
eingeben
= dynamisch*
= statisch*
Taste
drücken
*Sperrzeiten:
dynamische Sperrzeit = bei jeder Fehleingabe wird die Zeit um jeweils
10 sek. verlängert (max.255 sek.)
statische Sperrzeit = bei Fehleingabe wird die Zeit auf den eingestellten Wert
gesetzt ( bei 000 = ausgeschaltet)
ignalton
1x lang
ignalton
1x lang

Programm 7
Eingabe der Betriebsart
Codierschalter
Die Betriebsart wurde geändert!
ignalton
(2x lang)
Achtstelligen
Mastercode
eingeben
Taste
drücken
Taste
drücken
Taste
drücken
*Betriebsarten:
aster = Impulsbetrieb ( chaltzeit werksseitig 1 sek.)
Schalter = Toggle-Betrieb
(1. ignal: Relais schaltet ein, 2. ignal: Relais schaltet aus)
iptomatic = innerhalb der eingestellten Tiptomatic-Zeit (werksseitig 60 sek.)
kann das Relais durch Betätigung einer beliebigen Taste
(außer ) nochmals geschaltet werden, ohne einen
Passiercode neu einzugeben
Bei Aktivierung der Betriebsart aster oder Schalter ist die iptomatic-Funktion deaktiviert.
Taste
drücken
Eingabe der Betriebsart*:
Taster
chalter
Tiptomatic
ignalton
1x lang

Ein korrekter Code wird erkannt; das entsprechende Relais zieht
an!
Taste
drücken
Vor dem eigentlichen Passiercode können beliebig viele andere asten gedrückt werden.
Bei Eingabe eines falschen Passiercodes ertönt 3x ein Signalton; die Eingabe eines neuen
Codes ist für die Dauer der Sperrzeit (werksseitig 20 sek.) nicht möglich. Der Ablauf der Sperrzeit
wird durch einen langen Signalton signalisiert.
Programm 8
Eingabe eines Passiercodes
Codierschalter
Vier- bzw. fünf-
stelligen Passiercode
eingeben ignalton
1x lang

Programm 1
Einlernen von ransponderschlüsseln
Transponder
Der ransponderschlüssel wurde auf das gewünschte Relais
bzw. Block eingelernt!
Gewünschten
chlüssel auf
den Leser
legen
LED blinkt
(1x lang)
DIP wieder auf
OFF stellen
DIP des
gewünschten
Relais bzw. Blocks*
(1/2/3) auf ON
stellen
*Hinweis:
Cody Universal 1/1
Die chlüssel sind auf 3 Blöcke zu je 255 chlüsseln einer Farbe aufzuteilen. Die Blöcke
entsprechen den ersten 3 DIP- chaltern.
Cody Universal 1/2 , Cody Universal 1/3
Hier sind die Blöcke den Relais zugeordnet d.h. pro Relais 255 chlüssel, DIP 1 = Relais 1, usw.
ollen mehrere chlüssel (nur gleicher Farbe!) aufeinander folgend eingelernt werden, bleibt der DIP-
chalter in der ON- Position. Jeder einzelne einzulernende chlüssel wird nach dem Aufleuchten der
LED bestätigt, bevor der nächste chlüssel zum Einlernen vor die Leseeinheit gehalten wird.
Nachdem der letzte chlüssel eingelernt ist, wird der DIP- chalter wieder auf die Ausgangsposition
(=OFF) zurückgestellt.
ACHTUNG:
Es ist nicht möglich, chlüssel unterschiedlicher Farbe in ein und denselben Block einzulernen!
Die Leseeinheit sollte nicht direkt auf Metall montiert werden.
Verwenden ie dann ein Distanzgehäuse (Art.Nr. 508.000G.00).

Die eingelernten Schlüssel des ausgewählten Relais
bzw. Blocks wurden nun alle gelöscht!
Programm 2
Löschen von ransponderschlüsseln
Löschen spezifischer chlüssel:
Transponder
Der einzelne ransponderschlüssel wurde nun gelöscht!
DIP des
eingelernten
chlüssels auf ON
stellen
Gewünschten
chlüssel auf
den Leser
legen
LED blinkt
(2x lang)
DIP wieder auf
OFF stellen
DIP des zu
löschenden Relais
bzw. Blocks (1/2/3)
auf ON stellen
Löschen aller Transponderschlüssel einzelner Relais bzw. Blocks:
Reset-Taste auf
der Logikplatine
> 5 sek. drücken
DIP wieder auf
OFF stellen

Programm 1
Einlernen von Handsendern
Handsender
tellen ie vor dem Einlernen sicher, dass das optionale Funkmodul auf der Logikplatine fest
aufgesteckt ist.
Der Handsender wurde auf das gewünschte Relais eingelernt!
DIP 4 auf ON
stellen
DIP des
gewünschten
Relais (1/2/3)
auf ON stellen
Gewünschte Taste des
Handsenders
betätigen
Alle DIP auf OFF
stellen
LED blinkt
(1x lang)

Der gewünschte Handsender wurde nun gelöscht!
Handsender
Programm 2
Löschen von Handsendern
Löschen spezifischer Handsender:
Die eingelernten Handsender des ausgewählten Relais wurden
nun alle gelöscht!
DIP 4 auf ON
stellen
DIP des
verwendeten
Relais (1/2/3)
auf ON stellen
zu löschende Taste des
Handsenders > 5 sek.
betätigen
Alle DIP auf OFF
stellen
DIP des zu
löschenden Relais
(1/2/3) auf ON
stellen
Reset-Taste auf
der Logikplatine
> 5 sek. drücken
Alle DIP auf OFF
stellen
DIP 4 auf ON
stellen LED blinkt
(2x lang)
Löschen aller Handsender eines einzelnen Relais:

Werkseinstellung (Auslieferungszustand):
 Alle peicherplätze gelöscht (außer 00)
 Mastercode = Zahlenfolge 1 – 8
 Passiercode 00 = Zahlenfolge 1 – 4
 Relais 1 aktiv
 Betriebsart = Tiptomatic
 Tiptomatic-Zeit = 60 sek.
 teuerzeit = 1 sek.
 perrzeit = 20 sek.
General-Reset
Die Werkseinstellung sind durch den General-Reset wieder
hergestellt!
DIP 4 auf ON
stellen
Reset-Taste auf
der Logikplatine
> 5 sek. drücken
DIP wieder auf
OFF stellen
Generalreset

Hinweis: Option
Cody Universal Service ool
Mit Hilfe des ervice Tools können ie bequem alle
Programmiereinstellungen vornehmen. Alle Aktionen werden Ihnen
komfortabel über ein LCD-Display angezeigt. Zudem haben ie die
Möglichkeit, gezielt Handsender und Transponder, durch Eingabe der
jeweiligen peicherplatznummer, zu löschen. Nach Betätigung von
Transponder, Handsender oder nach Eingabe eines gültigen
Passiercodes, wird Ihnen der jeweilige peicherplatz im Display
angezeigt.
500.S U0.00

The Cody Universal consists of a decoder and a control element.
Both units are connected by a simple two-wire cable without a
special plug. Programming of Universal's Cody via the keyboard
using the mastercode. With the Cody Universal 1/2 & 1/3 you
have the option to operate 2 or 3 gate drives or the like with just
one control element.
Mastercode:
The mastercode is a 8 digit numeral code necessary for all
programming procedures.
Only after the input of this code the appliance can be
programmed according to your specific needs.
The Cody Universal is preset by the company with the
mastercode 12345678.
Pass code:
The pass code is either a four or five digit numeral code, by which
you operate your door drive unit. You have the possibility to store
up to 50 different pass codes, which means that up to 50 persons
with individual pass codes can open the door. If you are
accompanied by another person when entering your pass code
you can first press as many keys as you like before you finally
enter your code. This ensures that no other person can
notice your pass code. The Cody Universal is preset with the
pass code 1234 on memory slot 00.
Device description
