PMX-10
DIGITAL PERFORMANCE MIXER
USER MANUAL

2PMX-10
DIGITAL PERFORMANCE MIXER
SAFETY INSTRUCTIONS
1. Read these Instructions.
2. Keep these Instructions.
3. Heed all Warnings.
4. Follow all Instructions.
5. Do not use this apparatus near water.
6. Clean only with dry cloth.
7. Do not block any ventilation openings.
Install in accordance with the manufacturer’s
instructions.
8. Do not install near any heat sources such
as radiators, heat registers, stoves, or other
apparatus (including amplifi ers) that produce
heat.
9. Do not defeat the safety purpose of the
polarized plug. A polarized plug has two
blades with one wider than the other. The
wide blade is provided for your safety. If the
provided plug does not fi t into your outlet,
consult an electrician for replacement of the
obsolete outlet.
10. Protect the power cord from being
walked on or pinched, particularly at plugs,
convenience receptacles, and the point
where they exit from the apparatus.
11. Only use attachments/accessories
specifi ed by the manufacturer.
12. Use only with the cart, stand, tripod,
bracket, or table specifi ed by the
manufacturer or sold with the apparatus.
When a cart is used, use caution when
moving the cart/apparatus combination to
avoid injury from tip-over.
13. Unplug this apparatus during lightning
storms or when unused for long periods of time.
14. Refer all servicing to qualifi ed service
personnel. Servicing is required when
the apparatus has been damaged in any
way, such as power-supply cord or plug is
damaged, liquid has been spilled or objects
have fallen into the apparatus, the apparatus
has been exposed to rain or moisture, does
not operate normally, or has been dropped.
15. WARNING: To reduce the risk of fi re or
electric shock, do not expose this apparatus
to rain or moisture.
16. Since the device’s power cable is used as the
primary disconnection device, the power cable
should remain readily operable at all times.
17. The ventilation should not be impeded by
covering the ventilation openings with items,
such as newspapers, table-cloths, curtains, etc.
18. No naked fl ame sources, such as lighted
candles, should be placed on the apparatus.
19. The apparatus should be used in moderate
climate.
20. The apparatus shall not be exposed to
dripping or splashing and no objects fi lled
with liquids (such as drinks) shall be placed
on the apparatus.
WARNING
To reduce the risk of electric shock, do not
remove cover (or back). There are no user
serviceable parts inside. Maintenance and
repairs should be exclusively carried out by
qualifi ed service personnel.
CAUTION
To reduce the risk of electric shock, do not
remove cover. No user serviceable parts
inside. Refer servicing to qualifi ed service
personnel only.
The warning triangle with exclamation
mark indicates important operating
and maintenance instructions.
The warning triangle with lightning
symbol indicates dangerous
uninsulated voltage inside the unit,
which may cause an electrical shock.
To prevent electric shock, do not use this
Polarized Plug with an extension cord,
receptacle or other outlet unless the blades
can be fully insert to prevent blade exposure.

3
PMX-10
DIGITAL PERFORMANCE MIXER
INDEX
ENGLISH //
CONTENTS
FUNCTION
DESCRIPTION

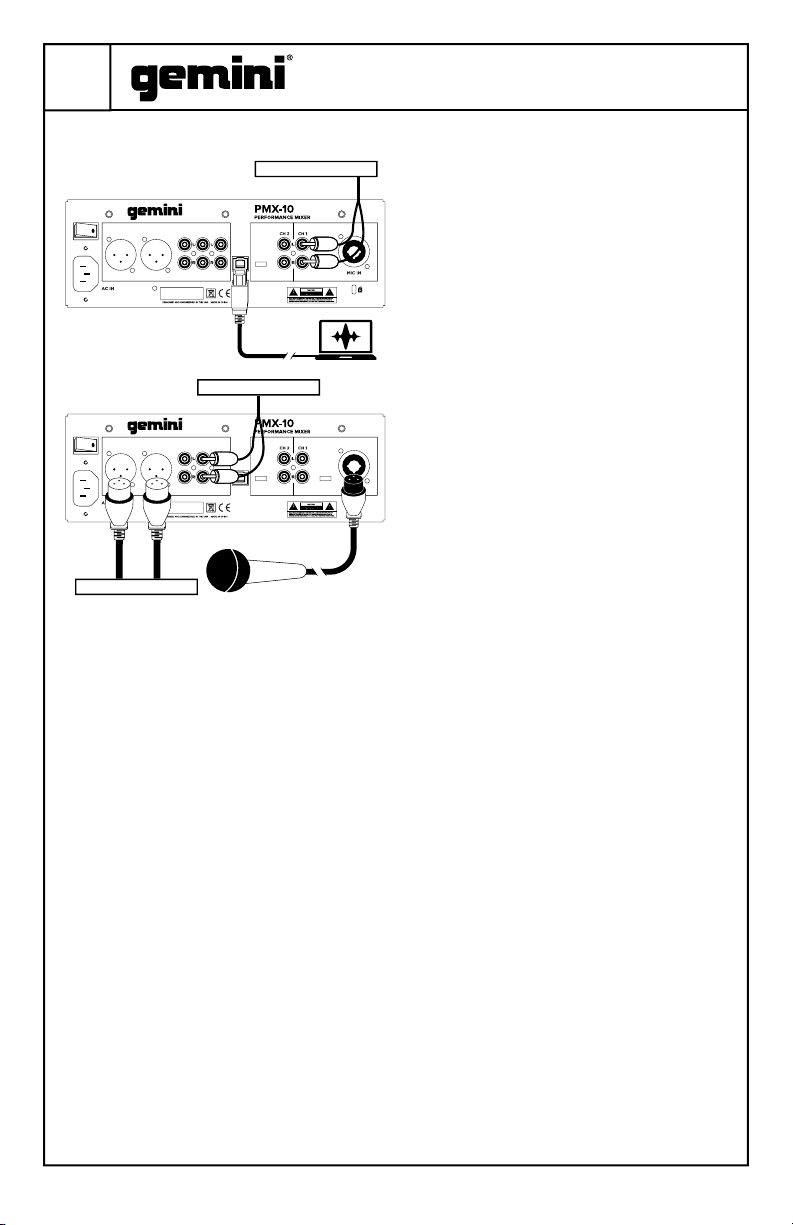

CONNECTION DIAGRAM
COMPUTER CONNECTION
OPERATIONAL MODES

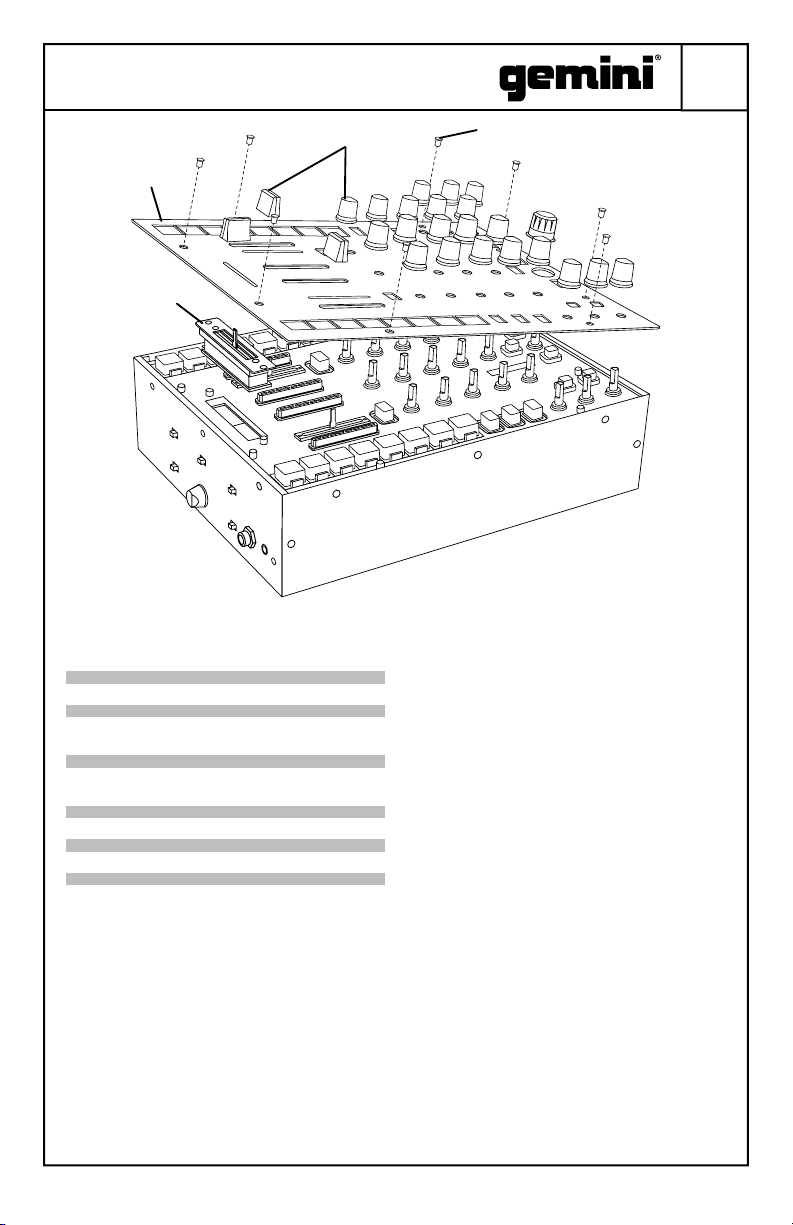

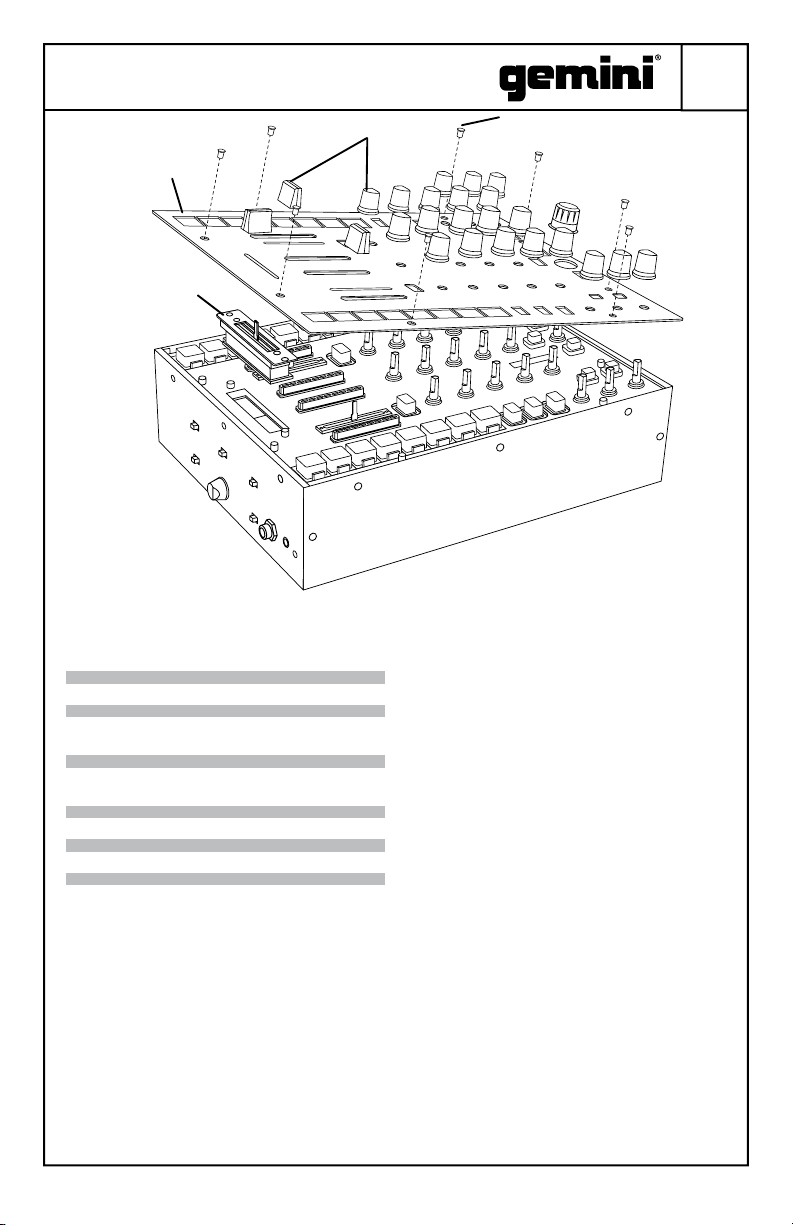

CROSSFADER REPLACEMENT
AUDIO SPECIFICATION
TROUBLESHOOTING
MIDI SPECIFICATION
RGB COLOR CHART (MIDI)
WARRANTY AND REPAIR
LIMITED WARRANTY
RETURN/REPAIR
ESPAÑOL //
CONTENIDO
FUNCIÓN
DESCRIPCIÓN
DIAGRAMA DE CONEXIÓN
CONEXIÓN DE LA COMPUTADORA
MODOS OPERACIONALES
REEMPLAZO DEL CROSSFADER
ESPECIFICACIÓN DE AUDIO
SOLUCIÓN DE PROBLEMAS
ESPECIFICACIÓN MIDI
TABLA DE COLORES RGB (MIDI)
FRANÇAIS //
CONTENU
FONCTION
LA DESCRIPTION
DIAGRAMME DE CONNEXION
RACCORDEMENT INFORMATIQUE
MODES OPÉRATIONNELS
REMPLACEMENT DU CROSSFADER
SPÉCIFICATION AUDIO
DÉPANNAGE
SPÉCIFICATION MIDI
TABLEAU DES COULEURS RGB (MIDI)
DEUTSCHE //
INHALT
FUNKTION
BESCHREIBUNG
SCHALTPLAN
COMPUTERVERBINDUNG
BETRIEBSMODI
CROSSFADER ERSATZ
AUDIO-SPEZIFIKATION
FEHLERBEHEBUNG
MIDI-SPEZIFIKATION
RGB-FARBTABELLE (MIDI)
ITALIANO //
CONTENUTO
FUNZIONE
DESCRIZIONE
SCHEMA DI COLLEGAMENTO
CONNESSIONE DEL COMPUTER
MODI OPERATIVI
SOSTITUZIONE DEL CROSSFADER
SPECIFICAZIONE AUDIO
RISOLUZIONE DEI PROBLEMI
SPECIFICAZIONE MIDI
TABELLA DEI COLORI RGB (MIDI)
3
4
5
6
6
6
6
7
7
9
9
36
36
36
10
11
12
13
13
13
13
14
14
15
15
16
17
18
19
19
19
19
20
20
21
21
22
23
24
25
25
25
25
26
26
27
27
28
29
30
31
31
31
31
32
32
33
33
CONTENTS ENGLISH //
Please ensure that you fi nd these accessories
included with your PMX-10 Digital Performance
Mixer with USB audio interface:
(1) PMX-10 Digital Mixer
(1) Power Cord
(1) USB Cable (to connect to a computer)
(1) Instruction Manual
CONTENIDO ESPAÑOL //
Asegúrese de encontrar estos accesorios
incluidos con su mezclador de rendimiento
digital PMX-10 con interfaz de audio USB:
(1) Mezclador digital PMX-10
(1) Cable de alimentación
(1) Cable USB (para conectarse a una
computadora)
(1) Manual de instrucciones
CONTENU FRANÇAIS //
Veuillez vous assurer que vous trouvez ces
accessoires inclus avec votre console de mixage
numérique PMX-10 avec interface audio USB:
(1) Mélangeur numérique PMX-10
(1) Cordon d’alimentation
(1) Câble USB (pour se connecter à un
ordinateur)
(1) Manuel d’instructions
INHALT DEUTSCHE //
Bitte stellen Sie sicher, dass Sie dieses
Zubehörteil im Lieferumfang Ihres digitalen PMX-
10-Mischpults mit USB-Audio-Interface fi nden:
(1) PMX-10 Digitalmischer
(1) Netzkabel
(1) USB-Kabel (zum Verbinden mit einem
Computer)
(1) Bedienungsanleitung
CONTENUTI ITALIANO //
Assicurati di trovare questi accessori in dotazione
con il tuo Digital Performance Mixer PMX-10 con
interfaccia audio USB:
(1) Mixer digitale PMX-10
(1) Cavo di alimentazione
(1) Cavo USB (per collegarsi a un computer)
(1) Manuale di istruzioni

4PMX-10
DIGITAL PERFORMANCE MIXER
FUNCTION ENGLISH //
TOP VIEW
1. Effect 1 Button ON / OFF
Turns Effect 1 ON or OFF
2. Effect 1 Knob
Controls value of Effect 1
3. Effect Button 2 ON / OFF
Turns Effect 2 ON or OFF
4. Effect Knob 2
Controls value of Effect 2
5. Loop Size Encoder
Turn to increase or decrease loop size
6. Loop Button ON / OFF
Turns looping for associated deck ON or
OFF
7. Hotcues Mode Button
Switches buttons 1-8 to HOTCUE mode
8. Samples Mode Button
Switches buttons 1-8 into SAMPLES mode
9. Hotcue Buttons
Triggers or sets Hotcues
10. Channel Gain Knob
Turn to change input gain of channel
11. High Frequency EQ Knob
Turn to adjust the High EQ value
12. Mid Frequency EQ Knob
Turn to adjust the Mid EQ value
13. Low Frequency EQ Knob
Turn to adjust the Low EQ value
14. Dual Pole (HP/LP) Filter Knob
Turn to adjust fi lter for selected channel
• Center - No Filter Effect
• Clockwise from center – High-pass
Filter
• Counter-Clockwise from center – Low-
pass fi lter
15. CUE / PFL Button
Press to insert channel into Cue (PFL) bus
16. 45mm Channel Fader
Move to increase or decrease volume for
selected channel
17. Channel LED Meter
Shows pre-fader level of selected channel
18. Load Deck 1 Button
Loads selected track into Deck 1 Player
19. Load Deck 2 Button
Loads selected track into Deck 2 Player
20. Track Search Encoder
Turn to scroll through library / Press to
enter a directory
21. Back Button
Press to go back one directory
22. Master Volume Knob
Turn to increase Master Output Volume
23. Booth Volume Knob
Turns to increase Booth Output Volume
24. Mic Level Knob
Turn to increase volume of attached
Microphone
25. Cue Split Knob
Splits cue between Cue and Program
26. Cue Level Knob
Turn to increase or decrease volume of
Cue
27. Master LED Meter
Shows level of Master Output
28. 45mm Crossfader
Move to select channel audio sent to
Master
FRONT VIEW
29. CH1 Fader Reverse Switch
Reverses fader direction on CH1
30. Crossfader Reverse Switch
Reverses fader direction on crossfader
31. CH2 Fader Reverse Switch
Reverses fader direction on CH2
32. CH1 Fader Curve Switch
Switches CH1 fader between sharp or
loose curve
33. Crossfader Curve Control Knob
Adjusts crossfader curve from loose to
sharp
34. CH2 Fader Curve Switch
Switches CH2 fader between sharp or
loose curve
35. Headphones Output Jacks
Supports both 1/4” and 1/8” headphones
REAR VIEW
36. Power Button
Turns mixer ON or OFF
37. Master XLR (Balanced) Outputs
Professional-grade stereo outputs
38. Master RCA (Unbalanced) Outputs
Consumer quality Stereo outputs
39. Booth Output
Output for monitoring speakers
40. Record Output
Output for recording devices
41. USB Type-B Connector
To connect PMX-10 to a computer
42. CH2 Line / Phono Switch
Switch to control level of CH2 input
43. CH2 RCA Inputs
Input for CH2 Source
44. CH1 RCA Inputs
Input for CH1 Source
45. CH1 Line / Phono Switch
Switch to control level of CH1 input
46. Microphone Input Combo Jack
Connect XLR or 1/4” Dynamic
Microphone
47. IEC 3-Prong Mains Power connector
Mains AC Power connector
48. Ground for use with TT sources
49. Kensington Lock Connection
Connect Kensington Lock to secure mixer

5
PMX-10
DIGITAL PERFORMANCE MIXER
UNBAL
MASTER BOOTH RECORD
BALANCED
MASTER
SERIAL NUMBER
POWER
OUTPUTS INPUTS
USB
MIDI
PH LNPH LN
GND
100VAC-240VAC
1
3
2
4
5
7
8
10
22
13
25
27
11
23
14
26
28
12
24
15
16 17
18 1920
21
6
29
32
30
33
31
34 35
36
37
47 48 49
38 4339 4440
41
42 45
46
TOP VIEW
FRONT VIEW
REAR VIEW
9

6PMX-10
DIGITAL PERFORMANCE MIXER
CONNECTION DIAGRAM
COMPUTER CONNECTION
Be sure that the PMX-10 is connected to
your computer via the included USB cable
(Consult Connection Diagram).
The PMX-10 Mixer is a Class Compliant multi-
channel audio and MIDI interface, with a low
latency 4 in / 4 out soundcard. In OSX, no
additional drivers are needed. In Windows,
to get the best possible performance we
recommend you download and install
the Gemini ASIO drivers from the PMX-10
product page on www.geminisound.com.
The PMX-10 product page is also where you’ll
fi nd additional information and downloads
for your PMX-10 mixer (MIDI confi guration
fi les, etc.).
Your PMX-10 mixer is capable of being
updated via the Gemini Updater Software,
which is also available for download from
the PMX-10 product page. It’s a good idea
to download and run the Gemini Updater
Software occasionally to verify that you have
the latest version of the device fi rmware.
Updates are provided regularly to fi x issues
and add features.
CROSSFADER REPLACEMENT
To replace the crossfader, follow these
steps…
1. Remove all power and signal cables from
the mixer.
2. Remove all knob and fader caps. There
are 25 pieces in all. You do not have to
do anything with the buttons or switches.
3. Remove the 8 faceplate screws using a
small Phillips screwdriver.
4. Remove the faceplate by pulling straight
up. This will expose the sub-chassis and
give you access to the crossfader.
5. The crossfader is connected to the mixer
using a standard molex-style connector.
Use care when separating the connector
from the installed crossfader.
6. If you are installing a crossfader with
adjustable parameters, it makes sense to
make all adjustments needed BEFORE
reinstalling the crossfader and putting the
mixer back together.
(PLEASE NOTE – When replacing the
crossfader, the performance of the crossfader
curve controls may change. Please take a
moment to learn if the behavior of the curve
controls has changed)
UNBAL
MASTER BOOTH RECORD
BALANCED
MASTER
SERIAL NUMBER
POWER
OUTPUTS INPUTS
USB
MIDI
PH LNPH LN
GND
100VAC-240VAC
OUT
R
RED
L
WHITE
Turntable/Media Player
UNBAL
MASTER BOOTH RECORD
BALANCED
MASTER
SERIAL NUMBER
POWER
OUTPUTS INPUTS
USB
MIDI
PH LNPH LN
GND
100VAC-240VAC
OUT
R
RED
L
WHITE
Mini PA
Booth Monitors
OPERATIONAL MODES
When the mixer is not connected to a computer
via the USB cable, it will operate in MIXER
MODE. In this mode, all audio sources will be
heard on the channel they’re connected to.
When the mixer is connected to a computer via
USB, but an audio interface OTHER THAN the
PMX-10 is active in software (like if you were
using a digital vinyl system), the PMX-10 will
operate in HYBRID MODE, and the MIDI sections
(hotcues, effects, etc.) will be available to
control your software – however the audio will
work exactly the same as “mixer” mode.
When the mixer is connected to a computer via
USB, and the PMX-10 audio interface is selected
in your host software, the mixer will operate in
CONTROLLER MODE. In this mode, the host
software will have control over both the audio
interface and all MIDI controls.

7
PMX-10
DIGITAL PERFORMANCE MIXER
3. Remove 8 screws
5. Access to the
crossfader
4. Remove the
faceplate
2. Remove all knob
and fader caps
AUDIO SPECIFICATION
INPUTS
Line 150 mV, 27 KOhm
Phono 3 mV, 47 KOhm
Microphone 1.5mV, 1 KOhm Balanced
OUTPUTS
Max 18V Peak to Peak
GENERAL
Frequency Response 20Hz – 20KHz +/-2dB
Distortion <0.02%
S/N Ratio Better than 85dB
Headphone Impedance 16 Ohm
Power 100-240 VAC 50~60Hz
Specifi cations subject to change without
notifi cation for improvement.
TROUBLESHOOTING
UNIT WILL NOT POWER ON
Check power cord is securely connected to
mains power and mixer.
AUDIO IS DISTORTED (GENERAL)
Make sure channel GAIN is properly set.
Verify mixer channel and master levels are
not in the red.
Make sure computer resources are not
maxed out (CPU, memory, etc.).
ANALOG SOURCE AUDIO IS DISTORTED
Make sure correct input level is selected
(LINE or PHONO).
MICROPHONE IS NOT AUDIBLE
Raise MIC LEVEL until mic is audible.
Verify connected mic is a dynamic
microphone.
AUDIO INTERFACE IS NOT VISIBLE IN
SOFTWARE
Make sure USB cable is connected to mixer
and computer.
Re-install Gemini ASIO driver.
Make sure PMX-10 audio interface is
selected in software.
NO MIDI DEVICES AVAILABLE
Verify USB cable is connected to mixer and
computer.
Make sure no other application has control
of the MIDI interface.
For all other issues, please contact GEMINI support
at 1-844-GEMINI9

8PMX-10
DIGITAL PERFORMANCE MIXER
CONTROL NAME
CH1 Hotcue 8 Button
CH1 Sample 8 Button
CH1 Hotcue 7 Button
CH1 Sample 7 Button
CH1 Hotcue 6 Button
CH1 Sample 6 Button
CH1 Hotcue 5 Button
CH1 Sample 5 Button
CH1 Hotcue 4 Button
CH1 Sample 4 Button
CH1 Hotcue 3 Button
CH1 Sample 3 Button
CH1 Hotcue 2 Button
CH1 Sample 2 Button
CH1 Hotcue 1 Button
CH1 Sample 1 Button
CH1 SAMPLE MODE Button*
CH1 HOTCUE MODE Button*
CH1 Loop On Button
CH1 Loop Size Encoder
CH1 Effect 2 Knob
CH1 Effect 2 On Button
CH1 Effect 1 Knob
CH1 Effect 1 Button
CH2 Hotcue 8 Button
CH2 Sample 8 Button
CH2 Hotcue 7 Button
CH2 Sample 7 Button
CH2 Hotcue 6 Button
CH2 Sample 6 Button
CH2 Hotcue 5 Button
CH2 Sample 5 Button
CH2 Hotcue 4 Button
CH2 Sample 4 Button
CH2 Hotcue 3 Button
CH2 Sample 3 Button
CH2 Hotcue 2 Button
CH2 Sample 2 Button
CH2 Hotcue 1 Button
CH2 Sample 1 Button
CH2 SAMPLE MODE Button*
CH2 HOTCUE MODE Button*
CH2 Loop On Button
CH2 Loop Size Encoder
CH2 Effect 2 Knob
CH2 Effect 2 On Button
CH2 Effect 1 Knob
CH2 Effect 1 Button
Load CH1 Button
Load CH2 Button
Track Search Encoder (TURN)
Track Search Encoder (PUSH)
Browser Back Button
Master Volume Knob
Booth Volume Knob
Mic Volume Knob
Cue Split Knob
Cue Volume Knob
Crossfader
CH1 Volume Fader
CH1 Cue Button
CH1 Filter Knob
CH1 Low EQ Knob
CH1 Mid EQ Knob
CH1 High EQ Knob
CH1 Gain Knob
CH2 Volume Fader
CH2 Cue Button
CH2 Filter Knob
CH2 Low EQ Knob
CH2 Mid EQ Knob
CH2 High EQ Knob
CH2 Gain Knob
CH1 PAD MODE
CH2 PAD MODE
CH1 ON / OFF
CH2 ON / OFF
CH1 LOOSE / SHARP
CH2 LOOSE / SHARP
XFADER REVERSE
CURVE XFADER Knob
TYPE OF DATA
Note
Note
Note
Note
Note
Note
Note
Note
Note
Note
Note
Note
Note
Note
Note
Note
Note
Note
Note
CC (Relative)
CC (Absolute)
Note
CC (Absolute)
Note
Note
Note
Note
Note
Note
Note
Note
Note
Note
Note
Note
Note
Note
Note
Note
Note
Note
Note
Note
CC (Relative)
CC (Absolute)
Note
CC (Absolute)
Note
Note
Note
CC (Relative)
Note
Note
CC (Absolute)
CC (Absolute)
CC (Absolute)
CC (Absolute)
CC (Absolute)
CC (Absolute)
CC (Absolute)
Note
CC (Absolute)
CC (Absolute)
CC (Absolute)
CC (Absolute)
CC (Absolute)
CC (Absolute)
Note
CC (Absolute)
CC (Absolute)
CC (Absolute)
CC (Absolute)
CC (Absolute)
CC (Absolute)
CC (Absolute)
CC (Absolute)
CC (Absolute)
CC (Absolute)
CC (Absolute)
CC (Absolute)
CC (Absolute)
MIDI OUT
on - 90 01 7F / off - 80 01 00
on - 90 09 7F / off - 80 09 00
on - 90 02 7F / off - 80 02 00
on - 90 0A 7F / off - 80 0A 00
on - 90 03 7F / off - 80 03 00
on - 90 0B 7F / off - 80 0B 00
on - 90 04 7F / off - 80 04 00
on - 90 0C 7F / off - 80 0C 00
on - 90 05 7F / off - 80 05 00
on - 90 0D 7F / off - 80 0D 00
on - 90 06 7F / off - 80 06 00
on - 90 0E 7F / off - 80 0E 00
on - 90 07 7F / off - 80 07 00
on - 90 0F 7F / off - 80 0F 00
on - 90 08 7F / off - 80 08 00
on - 90 20 7F / off - 80 20 00
on - 90 21 7F / off - 80 21 00
on - 90 22 7F / off - 80 22 00
on - 90 23 7F / off - 80 23 00
B0 24 **
B0 25 **
on - 90 26 7F / off - 80 26 00
B0 27 **
on - 90 28 7F / off - 80 28 00
on - 91 01 7F / off - 81 01 00
on - 91 09 7F / off - 81 09 00
on - 91 02 7F / off - 81 02 00
on - 91 0A 7F / off - 81 0A 00
on - 91 03 7F / off - 81 03 00
on - 91 0B 7F / off - 81 0B 00
on - 91 04 7F / off - 81 04 00
on - 91 0C 7F / off - 81 0C 00
on - 91 05 7F / off - 81 05 00
on - 91 0D 7F / off - 81 0D 00
on - 91 06 7F / off - 81 06 00
on - 91 0E 7F / off - 81 0E 00
on - 91 07 7F / off - 81 07 00
on - 91 0F 7F / off - 81 0F 00
on - 91 08 7F / off - 81 08 00
on - 91 20 7F / off - 81 20 00
on - 91 21 7F / off - 81 21 00
on - 91 22 7F / off - 81 22 00
on - 91 23 7F / off - 81 23 00
B1 24 **
B1 25 **
on - 91 26 7F / off - 81 26 00
B1 27 **
on - 91 28 7F / off - 81 28 00
on - 94 40 7F / off - 84 40 00
on - 94 41 7F / off - 84 41 00
B4 42 **
on - 94 42 7F / off - 84 42 00
on - 94 43 7F / off - 84 43 00
B4 50 **
B4 51 **
B4 52 **
B4 53 **
B4 54 **
B4 60 **
B0 31 **
on - 90 32 7F / off - 80 32 00
B0 33 **
B0 34 **
B0 35 **
B0 36 **
B0 37 **
B1 31 **
on - 91 32 7F / off - 81 32 00
B1 33 **
B1 34 **
B1 35 **
B1 36 **
B1 37 **
None
None
B0 41 **
B1 41 **
B0 42 **
B1 42 **
B4 71 **
B4 72 **
MIDI IN
90 01 **
90 09 **
90 02 **
90 0A **
90 03 **
90 0B **
90 04 **
90 0C **
90 05 **
90 0D **
90 06 **
90 0E **
90 07 **
90 0F **
90 08 **
90 20 **
90 21 **
90 22 **
90 23 **
None
None
90 26 **
None
90 28 **
91 01 **
91 09 **
91 02 **
91 0A **
91 03 **
91 0B **
91 04 **
91 0C **
91 05 **
91 0D **
91 06 **
91 0E **
91 07 **
91 0F **
91 08 **
91 20 **
91 21 **
91 22 **
91 23 **
None
None
91 26 **
None
91 28 **
94 40 **
94 41 **
None
None
94 43 **
None
None
None
None
None
None
None
90 32 **
None
None
None
None
None
None
91 32 **
None
None
None
None
None
B0 40 **
B1 40 **
None
None
None
None
None
None
MIDI SPECIFICATION

9
PMX-10
DIGITAL PERFORMANCE MIXER
CONTROL NAME
CH1 Hotcue 8 Button
CH1 Sample 8 Button
CH1 Hotcue 7 Button
CH1 Sample 7 Button
CH1 Hotcue 6 Button
CH1 Sample 6 Button
CH1 Hotcue 5 Button
CH1 Sample 5 Button
CH1 Hotcue 4 Button
CH1 Sample 4 Button
CH1 Hotcue 3 Button
CH1 Sample 3 Button
CH1 Hotcue 2 Button
CH1 Sample 2 Button
CH1 Hotcue 1 Button
CH1 Sample 1 Button
CH1 SAMPLE MODE Button*
CH1 HOTCUE MODE Button*
CH1 Loop On Button
CH1 Loop Size Encoder
CH1 Effect 2 Knob
CH1 Effect 2 On Button
CH1 Effect 1 Knob
CH1 Effect 1 Button
CH2 Hotcue 8 Button
CH2 Sample 8 Button
CH2 Hotcue 7 Button
CH2 Sample 7 Button
CH2 Hotcue 6 Button
CH2 Sample 6 Button
CH2 Hotcue 5 Button
CH2 Sample 5 Button
CH2 Hotcue 4 Button
CH2 Sample 4 Button
CH2 Hotcue 3 Button
CH2 Sample 3 Button
CH2 Hotcue 2 Button
CH2 Sample 2 Button
CH2 Hotcue 1 Button
CH2 Sample 1 Button
CH2 SAMPLE MODE Button*
CH2 HOTCUE MODE Button*
CH2 Loop On Button
CH2 Loop Size Encoder
CH2 Effect 2 Knob
CH2 Effect 2 On Button
CH2 Effect 1 Knob
CH2 Effect 1 Button
Load CH1 Button
Load CH2 Button
Track Search Encoder (TURN)
Track Search Encoder (PUSH)
Browser Back Button
Master Volume Knob
Booth Volume Knob
Mic Volume Knob
Cue Split Knob
Cue Volume Knob
Crossfader
CH1 Volume Fader
CH1 Cue Button
CH1 Filter Knob
CH1 Low EQ Knob
CH1 Mid EQ Knob
CH1 High EQ Knob
CH1 Gain Knob
CH2 Volume Fader
CH2 Cue Button
CH2 Filter Knob
CH2 Low EQ Knob
CH2 Mid EQ Knob
CH2 High EQ Knob
CH2 Gain Knob
CH1 PAD MODE
CH2 PAD MODE
CH1 ON / OFF
CH2 ON / OFF
CH1 LOOSE / SHARP
CH2 LOOSE / SHARP
XFADER REVERSE
CURVE XFADER Knob
** ADDITIONAL NOTES
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
00=OFF / 01=ON / 02=SLOW BLINK / 03=FAST BLINK / 7F=ON
00=OFF / 01=ON / 02=SLOW BLINK / 03=FAST BLINK / 7F=ON
00=OFF / 01=ON / 02=SLOW BLINK / 03=FAST BLINK / 7F=ON
00=OFF / 01=ON / 02=SLOW BLINK / 03=FAST BLINK / 7F=ON
00=OFF / 01=ON / 02=SLOW BLINK / 03=FAST BLINK / 7F=ON
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
See RGB Color Chart
00=OFF / 01=ON / 02=SLOW BLINK / 03=FAST BLINK / 7F=ON
00=OFF / 01=ON / 02=SLOW BLINK / 03=FAST BLINK / 7F=ON
00=OFF / 01=ON / 02=SLOW BLINK / 03=FAST BLINK / 7F=ON
00=OFF / 01=ON / 02=SLOW BLINK / 03=FAST BLINK / 7F=ON
00=OFF / 01=ON / 02=SLOW BLINK / 03=FAST BLINK / 7F=ON
00=OFF / 01=ON / 02=SLOW BLINK / 03=FAST BLINK / 7F=ON
00=OFF / 01=ON / 02=SLOW BLINK / 03=FAST BLINK / 7F=ON
No MIDI Feedback
00=OFF / 01=ON / 02=SLOW BLINK / 03=FAST BLINK / 7F=ON
00=OFF / 01=ON / 02=SLOW BLINK / 03=FAST BLINK / 7F=ON
00=OFF / 01=ON / 02=SLOW BLINK / 03=FAST BLINK / 7F=ON
00 - Hotcues , 01 - Samples
00 - Hotcues , 01 - Samples
00 - OFF , 7F - ON
00 - OFF , 7F - ON
00 - LOOSE , 7F - SHARP
00 - LOOSE , 7F - SHARP
00 - OFF , 7F - ON
RGB COLOR CHART (MIDI)
VALUE COLOR
00 OFF
01 Solid Green
02 Blinking Green
03 Solid Red
04 Blinking Red
07 Solid Blue
08 Blinking Blue
0B Solid Yellow
0C Blinking Yellow
0F Solid Light Blue
20 Blinking Light Blue
25 Solid Magenta
26 Blinking Magenta
2D Solid White
2E Blinking White

10 PMX-10
DIGITAL PERFORMANCE MIXER
FUNCIÓN ESPAÑOL//
VISTA SUPERIOR
1. Botón de efecto 1 (ON / OFF) - Activa o
desactiva el efecto 1
2. Efecto 1 Perilla
Controla el valor del Efecto 1
3. Botón de efecto 2 (ON / OFF) Activa o
desactiva el efecto 2
4. Perilla de efecto 2
Controla el valor del efecto 2
5. Codifi cador de tamaño de bucle
Gire para aumentar o disminuir el tamaño del
bucle
6. Botón ON / OFF del bucle
Activa o desactiva el bucle del deck asociado
7. Botón de modo Hotcues
Cambia los botones 1-8 al modo HOTCUE
8. Botón de modo de muestra
Cambia los botones 1-8 al modo MUESTRAS
9. Hotcue Buttons
Disparadores o sets Hotcues
10. Perilla de ganancia de canal
Gire para cambiar la ganancia de entrada del
canal
11. Perilla EQ de alta frecuencia
Gire para ajustar el valor de EQ alto
12. Perilla EQ de Frecuencia Media
Gire para ajustar el valor Mid EQ
13. Perilla de EQ de baja frecuencia
Gire para ajustar el valor de EQ bajo
14. Perilla de fi ltro de doble polo (HP / LP) Gire para
ajustar el fi ltro para el canal seleccionado
• Centro - Sin efecto de fi ltro
• En sentido horario desde el centro - Filtro de
paso alto
• En sentido antihorario desde el centro - Filtro
de paso bajol
15. Botón CUE / PFL
Presione para insertar canal en el bus Cue (PFL)
16. Fader de canal de 45 mm
Mover para aumentar o disminuir el volumen
para el canal seleccionado
17. Metro LED de canal
Muestra el nivel pre-fader del canal seleccionado
18. Botón Cargar plataforma 1
Carga la pista seleccionada en Jugador de
plataforma 1
19. Botón Cargar plataforma 2
Carga la pista seleccionada en Jugador de
plataforma 2
20. Seguimiento del codifi cador de búsqueda Gire
para desplazarse por la biblioteca / Presione
para ingresar un directorio
21. Botón Atrás
Presiona para retroceder un directorio
22. Perilla de volumen principal
Gire para aumentar el volumen de salida maestro
23. Perilla de volumen de la cabina
Gira para aumentar el volumen de salida de la
cabina
24. Perilla de nivel de micrófono
Gire para aumentar el volumen del micrófono
conectado
25. Separador de cue
Separa la señal entre Cue y Programa
26. Perilla de Nivel de Cue
Gire para aumentar o disminuir el volumen de
Cue
27. Medidor de LED maestro
Muestra el nivel de salida maestra
28. Crossfader de 45 mm
Muévete para seleccionar el audio del canal
enviado al bus Master
VISTA FRONTAL
29. CH1 Fader Reverse Switch
Invierte la dirección del fader en CH1
30. Crossfader Reverse Switch
Invierte la dirección del fader en crossfader
31. CH2 Fader Reverse Switch
Invierte la dirección del fader en CH2
32. Conmutador de curva de fader CH1
Cambia el fader CH1 entre curva afi lada o suelta
33. Perilla de control de la curva del crossfader
Ajusta la curva del crossfader de suelta a nítida
34. Conmutador de curva de fader CH2 Cambia el
fader CH2 entre curva afi lada o suelta
35. Conectores de salida de auriculares
Compatible con auriculares de 1/4” y 1/8”
VISTA TRASERA
36. Botón de encendido
Enciende o apaga el mezclador
37. Salidas Master XLR (balanceadas)
Salidas estéreo de nivel profesional
38. Salidas maestras RCA (no balanceadas)
Calidad estéreo Salidas estéreo
39. Salida de salida de cabina para monitorear
altavoces
40. Grabar salida de salida para dispositivos de
grabación
41. Conector USB tipo B Para conectar el PMX-10 a
una computadora
42. Conmutador de línea / fono CH2
Cambia al nivel de control de entrada de CH2
43. Entrada CH2 RCA
Entradas de para fuente de CH2
44. Entrada CH1 RCA
Entradas de para fuente de CH1
45. Conmutador CH1 Line / Phono
Cambia al nivel de control de la entrada CH1
46. Conector combinado de entrada de micrófono
Conecte el micrófono dinámico XLR
47. Conector de alimentación de red de 3 pines IEC
Conector de alimentación de CA de red
48. Tierra para uso con fuentes TT
49. Conexión de bloqueo Kensington Conecte el
bloqueo Kensington al mezclador seguro

11
PMX-10
DIGITAL PERFORMANCE MIXER
1
3
2
4
5
7
8
10
22
13
25
27
11
23
14
26
28
12
24
15
16 17
18 1920
21
6
29
32
30
33
31
34 35
VISTA SUPERIOR
VISTA FRONTAL
VISTA TRASERA
9
UNBAL
MASTER BOOTH RECORD
BALANCED
MASTER
SERIAL NUMBER
POWER
OUTPUTS INPUTS
USB
MIDI
PH LNPH LN
GND
100VAC-240VAC
36
37
47 48 49
38 4339 4440
41
42 45
46

12 PMX-10
DIGITAL PERFORMANCE MIXER
DIAGRAMA DE CONEXIÓN
CONEXIÓN DE LA COMPUTADORA
Asegúrese de que el PMX-10 esté conectado
a su computadora a través del cable USB
incluido (consulte el Diagrama de conexión).
El PMX-10 Mixer es una interfaz multicanal
de audio y MIDI compatible con la clase,
con tarjeta de sonido de baja latencia de 4
entradas / 4 salidas. En OSX, no se necesitan
controladores adicionales. En Windows,
para obtener el mejor rendimiento posible,
le recomendamos que descargue e instale
los controladores ASIO de Gemini desde
la página del producto PMX-10 en www.
geminisound.com. La página del producto
PMX-10 también es donde encontrará
información adicional y descargas para su
mezclador PMX-10 (archivos de confi guración
MIDI, etc.).
Su mezclador PMX-10 puede actualizarse
a través del Software Gemini Updater, que
también está disponible para su descarga
desde la página del producto PMX-10. Es una
buena idea descargar y ejecutar el Software
Gemini Updater ocasionalmente para verifi car
que tenga la última versión del fi rmware
del dispositivo. Las actualizaciones se
proporcionan regularmente para solucionar
problemas y agregar funciones.
UNBAL
MASTER BOOTH RECORD
BALANCED
MASTER
SERIAL NUMBER
POWER
OUTPUTS INPUTS
USB
MIDI
PH LNPH LN
GND
100VAC-240VAC
OUT
R
RED
L
WHITE
Giradiscos / Reproductor multimedia
UNBAL
MASTER BOOTH RECORD
BALANCED
MASTER
SERIAL NUMBER
POWER
OUTPUTS INPUTS
USB
MIDI
PH LNPH LN
GND
100VAC-240VAC
OUT
R
RED
L
WHITE
Sistema de sonido
Monitores de cabina
REEMPLAZO DEL CROSSFADER
Para reemplazar el crossfader, siga estos
pasos ...
1. Retire todos los cables de alimentación
y señal del mezclador.
2. Retire todas las perillas y las tapas del
deslizador. Hay 25 piezas en total. No
tiene que hacer nada con los botones o
interruptores.
3. Retire los 8 tornillos de la placa frontal
con un destornillador Phillips pequeño.
4. Retire la placa frontal tirando hacia
arriba. Esto expondrá el chasis
secundario y le dará acceso al
crossfader.
5. El crossfader está conectado al
mezclador usando un conector de
estilo molex estándar. Tenga cuidado
al separar el conector del crossfader
instalado.
6. Si está instalando un crossfader con
parámetros ajustables, tiene sentido
realizar todos los ajustes necesarios
ANTES de volver a instalar el crossfader
y volver a armar el mezclador.
(TENGA EN CUENTA: cuando reemplace el
crossfader, el rendimiento de los controles
de la curva del crossfader puede cambiar.
Tómese un momento para saber si el
comportamiento de los controles de la curva
ha cambiado)
MODOS OPERACIONALES
Cuando el mezclador no está conectado a una
computadora a través del cable USB, funcionará
en el MODO MEZCLADOR. En este modo, todas
las fuentes de audio se escucharán en el canal al
que están conectadas.
Cuando el mezclador está conectado a una
computadora a través de USB, pero una interfaz
de audio distinta de la PMX-10 está activa
en el software (como si estuviera usando un
sistema de vinilo digital), el PMX-10 operará
en modo híbrido y el MIDI secciones (hotcues,
efectos, etc.) estarán disponibles para controlar
su software; sin embargo, el audio funcionará
exactamente igual que el modo “mezclador”.
Cuando el mezclador está conectado a una
computadora a través de USB, y la interfaz de
audio PMX-10 se selecciona en su software de
host, el mezclador funcionará en el MODO DE
CONTROLADOR. En este modo, el software del
host tendrá control sobre la interfaz de audio y
todos los controles MIDI.

13
PMX-10
DIGITAL PERFORMANCE MIXER
3. Quite los 8 tornillos
5. Acceso al crossfader
4. Retire la
placa frontal
2. Retire toda la perilla
y tapas de atenuadores
ESPECIFICACIÓN DE AUDIO
INSUMOS
Línea 150 mV, 27 KOhm
Phono 3 mV, 47 KOhm
Micrófono 1.5mV, 1 KOhm Balanceado
SALIDAS
Máx. 18 V pico a pico
GENERAL
Respuesta de frecuencia 20Hz - 20KHz +/- 2dB
Distorsión <0.02%
Relación S / N Mejor que 85dB
Impedancia de los auriculares 16 Ohm
Potencia 100-240 VCA 50 ~ 60Hz
Las especifi caciones están sujetas a cambios sin
notifi cación de mejora.
PARA RESOLVER PROBLEMAS
LA UNIDAD NO ENCIENDE
Compruebe que el cable de alimentación esté bien
conectado a la red eléctrica y al mezclador.
EL AUDIO ESTÁ DESVIRTUADO (GENERAL)
Asegúrate de que channel GAIN esté confi gurado
correctamente.
Verifi que que el canal del mezclador y los niveles
maestros no estén en rojo.
Asegúrese de que los recursos de la computadora
no estén al máximo (CPU, memoria, etc.).
ANALOG SOURCE AUDIO IS DISTORTED
Asegúrese de que esté seleccionado el nivel de
entrada correcto (LINE o PHONO).
EL MICRÓFONO NO ES AUDIBLE
Levante MIC LEVEL hasta que el micrófono sea
audible. Verifi car que el micrófono conectado sea
un micrófono dinámico.
LA INTERFAZ DE AUDIO NO ES VISIBLE EN
EL SOFTWARE
Asegúrese de que el cable USB esté conectado al
mezclador y a la computadora.
Reinstalar el controlador ASIO de Gemini.
Asegúrese de que la interfaz de audio PMX-10 esté
seleccionada en el software.
SIN DISPOSITIVOS MIDI DISPONIBLES
Verifi que que el cable USB esté conectado al
mezclador y la computadora.
Asegúrese de que ninguna otra aplicación tenga
control de la interfaz MIDI.
Para todos los demás problemas, póngase
en contacto con el soporte de GEMINI en
1-844-GEMINI9 (solo hablamos en inglés)

14 PMX-10
DIGITAL PERFORMANCE MIXER
NOMBRE DE CONTROL
Botón CH1 Hotcue 8
Botón CH1 de muestra 8
Botón CH1 Hotcue 7
Botón CH1 de muestra 7
Botón CH1 Hotcue 6
CH1 muestra 6 botón
Botón CH1 Hotcue 5
Botón CH1 de muestra 5
Botón CH1 Hotcue 4
Botón CH1 de muestra 4
Botón CH1 Hotcue 3
Botón CH1 de muestra 3
Botón CH1 Hotcue 2
CH1 Muestra 2 Botón
Botón CH1 Hotcue 1
CH1 muestra 1 botón
CH1 SAMPLE MODE Button *
CH1 HOTCUE MODE Button *
Botón CH1 Loop On
Codifi cador de tamaño de bucle CH1
Perilla CH1 Effect 2
CH1 efecto 2 en el botón
CH1 Efecto 1 Perilla
CH1 Efecto 1 Botón
Botón CH2 Hotcue 8
CH2 Botón de muestra 8
Botón CH2 Hotcue 7
Botón CH2 de muestra 7
Botón CH2 Hotcue 6
CH2 muestra 6 botón
Botón CH2 Hotcue 5
Botón CH2 de muestra 5
Botón CH2 Hotcue 4
CH2 Botón de muestra 4
Botón CH2 Hotcue 3
CH2 Muestra 3 Botón
Botón CH2 Hotcue 2
Botón de muestra 2 CH2
Botón CH2 Hotcue 1
CH2 Muestra 1 Botón
Botón MODO MUESTRA CH2 *
Botón CH2 HOTCUE MODE *
Botón CH2 Loop On
Codifi cador de tamaño de bucle CH2
Perilla CH2 Effect 2
CH2 Efecto 2 en el botón
Efecto CH2 1 Perilla
CH2 Efecto 1 Botón
Cargar el botón CH1
Cargar el botón CH2
Seguimiento del codifi cador de búsqueda (TURN)
Seguimiento del codifi cador de búsqueda (PUSH)
Botón Atrás del navegador
Perilla maestra de volumen
Perilla de volumen de la cabina
Perilla de volumen del micrófono
Botón dividir cue
Perilla de volumen de señal
Crossfader
CH1 Volume Fader
CH1 Cue Button
Perilla del fi ltro CH1
Perilla CH1 Low EQ
Perilla CH1 Mid EQ
Perilla CH1 High EQ
Perilla de ganancia CH1
Fader de volumen CH2
Botón Cue de CH2
Perilla de fi ltro CH2
Perilla CH2 Low EQ
Perilla CH2 Mid EQ
Perilla CH2 High EQ
Perilla de ganancia CH2
CH1 PAD MODE
MODO CH2 PAD
CH1 ON / OFF
CH2 ON / OFF
CH1 LOOSE / SHARP
CH2 LOOSE / SHARP
XFADER REVERSE
Perilla CURVE XFADER
TIPO DE DATOS
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
CC (Relativo)
CC (Absoluto)
Nota
CC (Absoluto)
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
Nota
CC (Relativo)
CC (Absoluto)
Nota
CC (Absoluto)
Nota
Nota
Nota
CC (Relativo)
Nota
Nota
CC (Absoluto)
CC (Absoluto)
CC (Absoluto)
CC (Absoluto)
CC (Absoluto)
CC (Absoluto)
CC (Absoluto)
Nota
CC (Absoluto)
CC (Absoluto)
CC (Absoluto)
CC (Absoluto)
CC (Absoluto)
CC (Absoluto)
Nota
CC (Absoluto)
CC (Absoluto)
CC (Absoluto)
CC (Absoluto)
CC (Absoluto)
CC (Absoluto)
CC (Absoluto)
CC (Absoluto)
CC (Absoluto)
CC (Absoluto)
CC (Absoluto)
CC (Absoluto)
CC (Absoluto)
SALIDA MIDI
encendido - 90 01 7F / apagado - 80 01 00
en - 90 09 7F / apagado - 80 09 00
en - 90 02 7F / apagado - 80 02 00
encendido - 90 0A 7F / apagado - 80 0A 00
en - 90 03 7F / apagado - 80 03 00
encendido - 90 0B 7F / apagado - 80 0B 00
encendido - 90 04 7F / apagado - 80 04 00
encendido - 90 0C 7F / apagado - 80 0C 00
en - 90 05 7F / apagado - 80 05 00
encendido - 90 0D 7F / apagado - 80 0D 00
en - 90 06 7F / apagado - 80 06 00
encendido - 90 0E 7F / apagado - 80 0E 00
en - 90 07 7F / apagado - 80 07 00
encendido - 90 0F 7F / apagado - 80 0F 00
en - 90 08 7F / apagado - 80 08 00
encendido - 90 20 7F / apagado - 80 20 00
en - 90 21 7F / apagado - 80 21 00
encendido - 90 22 7F / apagado - 80 22 00
encendido - 90 23 7F / apagado - 80 23 00
B0 24 **
B0 25 **
en - 90 26 7F / apagado - 80 26 00
B0 27 **
en - 90 28 7F / apagado - 80 28 00
en - 91 01 7F / apagado - 81 01 00
en - 91 09 7F / off - 81 09 00
en - 91 02 7F / apagado - 81 02 00
en - 91 0A 7F / apagado - 81 0A 00
en - 91 03 7F / apagado - 81 03 00
en - 91 0B 7F / apagado - 81 0B 00
en - 91 04 7F / apagado - 81 04 00
encendido - 91 0C 7F / apagado - 81 0C 00
en - 91 05 7F / apagado - 81 05 00
en - 91 0D 7F / apagado - 81 0D 00
en - 91 06 7F / apagado - 81 06 00
en - 91 0E 7F / apagado - 81 0E 00
en - 91 07 7F / apagado - 81 07 00
encendido - 91 0F 7F / apagado - 81 0F 00
en - 91 08 7F / apagado - 81 08 00
en - 91 20 7F / apagado - 81 20 00
en - 91 21 7F / apagado - 81 21 00
en - 91 22 7F / off - 81 22 00
en - 91 23 7F / apagado - 81 23 00
B1 24 **
B1 25 **
en - 91 26 7F / apagado - 81 26 00
B1 27 **
en - 91 28 7F / apagado - 81 28 00
en - 94 40 7F / apagado - 84 40 00
en - 94 41 7F / off - 84 41 00
B4 42 **
en - 94 42 7F / apagado - 84 42 00
en - 94 43 7F / apagado - 84 43 00
B4 50 **
B4 51 **
B4 52 **
B4 53 **
B4 54 **
B4 60 **
B0 31 **
en - 90 32 7F / apagado - 80 32 00
B0 33 **
B0 34 **
B0 35 **
B0 36 **
B0 37 **
B1 31 **
en - 91 32 7F / apagado - 81 32 00
B1 33 **
B1 34 **
B1 35 **
B1 36 **
B1 37 **
Ninguna
Ninguna
B0 41 **
B1 41 **
B0 42 **
B1 42 **
B4 71 **
B4 72 **
ENTRADA MIDI
90 01 **
90 09 **
90 02 **
90 0A **
90 03 **
90 0B **
90 04 **
90 0C **
90 05 **
90 0D **
90 06 **
90 0E **
90 07 **
90 0F **
90 08 **
90 20 **
90 21 **
90 22 **
90 23 **
Ninguna
Ninguna
90 26 **
Ninguna
90 28 **
91 01 **
91 09 **
91 02 **
91 0A **
91 03 **
91 0B **
91 04 **
91 0C **
91 05 **
91 0D **
91 06 **
91 0E **
91 07 **
91 0F **
91 08 **
91 20 **
91 21 **
91 22 **
91 23 **
Ninguna
Ninguna
91 26 **
Ninguna
91 28 **
94 40 **
94 41 **
Ninguna
Ninguna
94 43 **
Ninguna
Ninguna
Ninguna
Ninguna
Ninguna
Ninguna
Ninguna
90 32 **
Ninguna
Ninguna
Ninguna
Ninguna
Ninguna
Ninguna
91 32 **
Ninguna
Ninguna
Ninguna
Ninguna
Ninguna
B0 40 **
B1 40 **
Ninguna
Ninguna
Ninguna
Ninguna
Ninguna
Ninguna
ESPECIFICACIÓN MIDI

15
PMX-10
DIGITAL PERFORMANCE MIXER
NOMBRE DE CONTROL
Botón CH1 Hotcue 8
Botón CH1 de muestra 8
Botón CH1 Hotcue 7
Botón CH1 de muestra 7
Botón CH1 Hotcue 6
CH1 muestra 6 botón
Botón CH1 Hotcue 5
Botón CH1 de muestra 5
Botón CH1 Hotcue 4
Botón CH1 de muestra 4
Botón CH1 Hotcue 3
Botón CH1 de muestra 3
Botón CH1 Hotcue 2
CH1 Muestra 2 Botón
Botón CH1 Hotcue 1
CH1 muestra 1 botón
CH1 SAMPLE MODE Button *
CH1 HOTCUE MODE Button *
Botón CH1 Loop On
Codifi cador de tamaño de bucle CH1
Perilla CH1 Effect 2
CH1 efecto 2 en el botón
CH1 Efecto 1 Perilla
CH1 Efecto 1 Botón
Botón CH2 Hotcue 8
CH2 Botón de muestra 8
Botón CH2 Hotcue 7
Botón CH2 de muestra 7
Botón CH2 Hotcue 6
CH2 muestra 6 botón
Botón CH2 Hotcue 5
Botón CH2 de muestra 5
Botón CH2 Hotcue 4
CH2 Botón de muestra 4
Botón CH2 Hotcue 3
CH2 Muestra 3 Botón
Botón CH2 Hotcue 2
Botón de muestra 2 CH2
Botón CH2 Hotcue 1
CH2 Muestra 1 Botón
Botón MODO MUESTRA CH2 *
Botón CH2 HOTCUE MODE *
Botón CH2 Loop On
Codifi cador de tamaño de bucle CH2
Perilla CH2 Effect 2
CH2 Efecto 2 en el botón
Efecto CH2 1 Perilla
CH2 Efecto 1 Botón
Cargar el botón CH1
Cargar el botón CH2
Seguimiento del codifi cador de búsqueda (TURN)
Seguimiento del codifi cador de búsqueda (PUSH)
Botón Atrás del navegador
Perilla maestra de volumen
Perilla de volumen de la cabina
Perilla de volumen del micrófono
Botón dividir cue
Perilla de volumen de señal
Crossfader
CH1 Volume Fader
CH1 Cue Button
Perilla del fi ltro CH1
Perilla CH1 Low EQ
Perilla CH1 Mid EQ
Perilla CH1 High EQ
Perilla de ganancia CH1
Fader de volumen CH2
Botón Cue de CH2
Perilla de fi ltro CH2
Perilla CH2 Low EQ
Perilla CH2 Mid EQ
Perilla CH2 High EQ
Perilla de ganancia CH2
CH1 PAD MODE
MODO CH2 PAD
CH1 ON / OFF
CH2 ON / OFF
CH1 LOOSE / SHARP
CH2 LOOSE / SHARP
XFADER REVERSE
Perilla CURVE XFADER
** NOTAS ADICIONALES
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
00 = DESACTIVADO / 01 = ENCENDIDO / 02 = ENCENDIDO LENTO / 03 = INTERMITENTE RÁPIDO / 7F = ENCENDIDO
00 = DESACTIVADO / 01 = ENCENDIDO / 02 = ENCENDIDO LENTO / 03 = INTERMITENTE RÁPIDO / 7F = ENCENDIDO
00 = DESACTIVADO / 01 = ENCENDIDO / 02 = ENCENDIDO LENTO / 03 = INTERMITENTE RÁPIDO / 7F = ENCENDIDO
00 = DESACTIVADO / 01 = ENCENDIDO / 02 = ENCENDIDO LENTO / 03 = INTERMITENTE RÁPIDO / 7F = ENCENDIDO
00 = DESACTIVADO / 01 = ENCENDIDO / 02 = ENCENDIDO LENTO / 03 = INTERMITENTE RÁPIDO / 7F = ENCENDIDO
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
Ver la tabla de colores RGB
00 = DESACTIVADO / 01 = ENCENDIDO / 02 = ENCENDIDO LENTO / 03 = INTERMITENTE RÁPIDO / 7F = ENCENDIDO
00 = DESACTIVADO / 01 = ENCENDIDO / 02 = ENCENDIDO LENTO / 03 = INTERMITENTE RÁPIDO / 7F = ENCENDIDO
00 = DESACTIVADO / 01 = ENCENDIDO / 02 = ENCENDIDO LENTO / 03 = INTERMITENTE RÁPIDO / 7F = ENCENDIDO
00 = DESACTIVADO / 01 = ENCENDIDO / 02 = ENCENDIDO LENTO / 03 = INTERMITENTE RÁPIDO / 7F = ENCENDIDO
00 = DESACTIVADO / 01 = ENCENDIDO / 02 = ENCENDIDO LENTO / 03 = INTERMITENTE RÁPIDO / 7F = ENCENDIDO
00 = DESACTIVADO / 01 = ENCENDIDO / 02 = ENCENDIDO LENTO / 03 = INTERMITENTE RÁPIDO / 7F = ENCENDIDO
00 = DESACTIVADO / 01 = ENCENDIDO / 02 = ENCENDIDO LENTO / 03 = INTERMITENTE RÁPIDO / 7F = ENCENDIDO
Sin comentarios MIDI
00 = DESACTIVADO / 01 = ENCENDIDO / 02 = ENCENDIDO LENTO / 03 = INTERMITENTE RÁPIDO / 7F = ENCENDIDO
00 = DESACTIVADO / 01 = ENCENDIDO / 02 = ENCENDIDO LENTO / 03 = INTERMITENTE RÁPIDO / 7F = ENCENDIDO
00 = DESACTIVADO / 01 = ENCENDIDO / 02 = ENCENDIDO LENTO / 03 = INTERMITENTE RÁPIDO / 7F = ENCENDIDO
00 - Hotcues, 01 - Ejemplos
00 - Hotcues, 01 - Ejemplos
00 - DESACTIVADO, 7F - ACTIVADO
00 - DESACTIVADO, 7F - ACTIVADO
00 - FLOJO, 7F - SHARP
00 - FLOJO, 7F - SHARP
00 - DESACTIVADO, 7F - ACTIVADO
TABLA DE
COLORES RGB
(MIDI)
VALOR COLOR
00 Off
01 Verde Sólido
02 Verde
Parpadeante
03 Rojo Sólido
04 Rojo
Parpadeante
07 Azul Sólido
08 Parpadea
Azul
0B Sólido
Amarillo
0C Parpadeando
En Amarillo
0F Sólido Azul
Claro
20 Parpadeando
Azul Claro
25 Sólido
Magenta
26 Parpadeante
Magenta
2D Blanco
Sólido
2E Parpadeante
Blanco

16 PMX-10
DIGITAL PERFORMANCE MIXER
FONCTION FRANÇAISE //
TOP VUE
1. Bouton d’effet 1 ON / OFF
Active ou désactive l’effet 1
2. Bouton d’effet 1
Contrôle la valeur de l’effet 1
3. Bouton d’effet 2 ON / OFF
Active ou désactive l’effet 2
4. Bouton d’effet 2
Contrôle la valeur de l’effet 2
5. Loop Size Encoder
Tourner pour augmenter ou diminuer la taille de
la boucle
6. Loop Button ON / OFF
Active ou désactive le bouclage de la platine
associée
7. Bouton Mode Hotcues
Bascule les boutons 1-8 en mode HOTCUE
8. Bouton du mode Samples
Bascule les boutons 1-8 en mode SAMPLES
9. Hotcue Buttons
Triggers ou ensembles Hotcues
10. Bouton de gain de canal
Tournez pour changer le gain d’entrée du canal
11. Bouton EQ haute fréquence
Tournez pour régler la valeur High EQ
12. Bouton Mid EQ Frequency
Tournez pour régler la valeur Mid EQ
13. Bouton EQ basse fréquence
Tournez pour régler la valeur basse EQ
14. Bouton de fi ltre à deux pôles (HP / LP) Permet
de régler le fi ltre pour le canal sélectionné
• Centre - Aucun effet de fi ltre
• Dans le sens des aiguilles d’une montre à
partir du centre - Filtre passe-haut
• Dans le sens antihoraire à partir du centre -
Filtre passe-bas
15. Bouton CUE / PFL
Appuyez pour insérer un canal dans le bus Cue
(PFL)
16. Déplacement du fader de canal de 45 mm Pour
augmenter ou diminuer le volume du canal
sélectionné
17. LED Channel Meter
Affi che le niveau de pré-fader du canal
sélectionné
18. Load Deck 1 Button
Charge la piste sélectionnée dans Deck 1 Player
19. Load Deck 2 Button
Charge la piste sélectionnée dans Deck 2 Player
20. Track Search Encoder
Tournez pour faire défi ler la bibliothèque /
Appuyez pour entrer dans un répertoire
21. Bouton Précédent
Appuyez pour revenir à un répertoire
22. Bouton de volume principal
Tournez pour augmenter le volume de sortie
maître
23. Le bouton de volume de la cabine
Tourne pour augmenter le volume de sortie de la
cabine
24. Bouton de niveau de micro
Tournez pour augmenter le volume du
microphone attaché
25. Cue Split Knob
Divise le repère entre Cue et Program
26. Bouton Cue Level
Tournez pour augmenter ou diminuer le volume
de Cue
27. Master LED Meter
Indique le niveau de sortie Master
28. Crossfader 45mm
Déplacer pour sélectionner l’audio du canal
envoyé au bus maître
VUE DE FACE
29. Commutateur d’inversion du fader CH1 Inverse le
sens du fader sur CH1
30. Crossfader Reverse Switch
Inverse la direction du fader sur le crossfader
31. Commutateur d’inversion du fader CH2 Inverse le
sens du fader sur CH2
32. Commutateur de Courbe CH1 entre une courbe
pointue ou lâche
33. Bouton de contrôle de la courbe de crossfader
Règle la courbe du crossfader de lâche à forte
34. Commutateur de courbe de fader CH2
Commutateur de fader CH2 entre une courbe
pointue ou lâche
35. Prises de sortie casque
Prise en charge des écouteurs de 1/4” et 1/8”
VUE ARRIÈRE
36. Bouton d’alimentation
Allume ou éteint le mélangeur
37. Sorties Master XLR (symétriques)
Sorties stéréo de qualité professionnelle
38. Master RCA (Unbalanced) Sorties
Qualité du consommateur Sorties stéréo
39. Sortie de sortie de cabine pour la surveillance des
enceintes
40. Enregistrer la sortie de sortie pour les
périphériques d’enregistrement
41. Connecteur USB de type B
Pour connecter le PMX-10 à un ordinateur
42. Commutateur de ligne / phono CH2
Commutateur au niveau de contrôle de l’entrée CH2
43. Entrées CH2 RCA
Entrée pour la source CH2
44. Entrées CH1 RCA
Entrée pour la source CH1
45. Commutateur de ligne / phono CH1 Commutateur
au niveau de contrôle de l’entrée CH1
46. Entrée micro
Entrée combo XLR ou 1/4” Microphone
dynamique
47. Connecteur d’alimentation secteur à 3 broches IEC
48. Terrain à utiliser avec les sources TT
49. Connexion de verrouillage Kensington Connectez
le verrou Kensington pour sécuriser le mélangeur

17
PMX-10
DIGITAL PERFORMANCE MIXER
1
3
2
4
5
7
8
10
22
13
25
27
11
23
14
26
28
12
24
15
16 17
18 1920
21
6
29
32
30
33
31
34 35
TOP VUE
VUE DE FACE
VUE ARRIÈRE
9
UNBAL
MASTER BOOTH RECORD
BALANCED
MASTER
SERIAL NUMBER
POWER
OUTPUTS INPUTS
USB
MIDI
PH LNPH LN
GND
100VAC-240VAC
36
37
47 48 49
38 4339 4440
41
42 45
46

18 PMX-10
DIGITAL PERFORMANCE MIXER
DIAGRAMME DE CONNEXION
RACCORDEMENT INFORMATIQUE
Assurez-vous que le PMX-10 est connecté
à votre ordinateur via le câble USB fourni
(consultez le schéma de connexion).
Le mélangeur PMX-10 est une interface
audio et MIDI multicanal conforme à la
classe, avec une carte son 4 entrées / 4
sorties à faible latence. Dans OSX, aucun
pilote supplémentaire n’est nécessaire.
Sous Windows, pour obtenir les meilleures
performances possibles, nous vous
recommandons de télécharger et d’installer
les pilotes Gemini ASIO à partir de la page du
produit PMX-10 sur www.geminisound.com.
La page du produit PMX-10 est également
où vous trouverez des informations
supplémentaires et des téléchargements pour
votre console de mixage PMX-10 (fi chiers de
confi guration MIDI, etc.).
Votre console de mixage PMX-10 peut être
mise à jour via le logiciel Gemini Updater,
également disponible en téléchargement sur la
page du produit PMX-10. C’est une bonne idée
de télécharger et d’exécuter le logiciel de mise
à jour Gemini de temps en temps pour vérifi er
que vous disposez de la dernière version du
micrologiciel de l’appareil. Des mises à jour
sont régulièrement fournies pour résoudre les
problèmes et ajouter des fonctionnalités.
REMPLACEMENT DU CROSSFADER
Pour remplacer le crossfader, suivez ces
étapes ...
1. Retirez tous les câbles d’alimentation et
de signal du mélangeur.
2. Retirez tous les boutons et les faders.
Il y a 25 pièces en tout. Vous n’avez
rien à faire avec les boutons ou les
commutateurs.
3. Retirez les 8 vis de la plaque frontale à
l’aide d’un petit tournevis cruciforme.
4. Retirez la façade en tirant vers le haut.
Cela exposera le sous-châssis et vous
donnera accès au crossfader.
5. Le crossfader est connecté au
mélangeur en utilisant un connecteur
standard de type molex. Soyez prudent
lorsque vous séparez le connecteur du
crossfader installé.
6. Si vous installez un crossfader avec
des paramètres réglables, il est logique
d’effectuer tous les réglages nécessaires
AVANT de réinstaller le crossfader et de
remettre le mixeur en place.
(VEUILLEZ NOTER - Lorsque vous remplacez
le crossfader, les performances des contrôles
de la courbe du crossfader peuvent changer.
Veuillez prendre un moment pour savoir si le
comportement des commandes de la courbe
a changé)
UNBAL
MASTER BOOTH RECORD
BALANCED
MASTER
SERIAL NUMBER
POWER
OUTPUTS INPUTS
USB
MIDI
PH LNPH LN
GND
100VAC-240VAC
OUT
R
RED
L
WHITE
Tourne-Disque / Lecteur Multimédia
UNBAL
MASTER BOOTH RECORD
BALANCED
MASTER
SERIAL NUMBER
POWER
OUTPUTS INPUTS
USB
MIDI
PH LNPH LN
GND
100VAC-240VAC
OUT
R
RED
L
WHITE
Systeme Audio
Moniteurs de cabine
MODES OPÉRATIONNELS
Lorsque le mélangeur n’est pas connecté à un
ordinateur via le câble USB, il fonctionne en
mode MIXER. Dans ce mode, toutes les sources
audio seront entendues sur le canal auquel elles
sont connectées.
Lorsque le mélangeur est connecté à un
ordinateur via USB, mais qu’une interface audio
AUTRE QUE le PMX-10 est active dans le logiciel
(comme si vous utilisiez un système de vinyle
numérique), le PMX-10 fonctionnerait en MODE
HYBRIDE, et le MIDI des sections (hotcues,
effets, etc.) seront disponibles pour contrôler
votre logiciel - cependant l’audio fonctionnera
exactement de la même manière que le mode
“mixer”.
Lorsque la console de mixage est connectée à
un ordinateur via USB et que l’interface audio
PMX-10 est sélectionnée dans votre logiciel
hôte, la console de mixage fonctionne en mode
CONTROLLER MODE. Dans ce mode, le logiciel
hôte contrôlera à la fois l’interface audio et
toutes les commandes MIDI.

19
PMX-10
DIGITAL PERFORMANCE MIXER
3. Retirez les 8 vis
5. Accès au crossfader
4. Retirez la
façade
2. Retirez tout le bouton
et des faders
SPÉCIFICATION AUDIO
CONTRIBUTIONS
Ligne 150 mV, 27 KOhm
Phono 3 mV, 47 KOhm
Microphone 1.5mV, 1 KOhm équilibré
LES SORTIES
Max 18V de crête à crête
GÉNÉRAL
Réponse en fréquence 20Hz - 20KHz +/- 2dB
Distorsion <0.02%
Rapport S / N Mieux que 85dB
Impédance de casque 16 Ohm
Puissance 100-240 VAC 50 ~ 60Hz
Spécifi cations sujettes à changement sans
notifi cation d’amélioration.
DÉPANNAGE
L’UNITÉ NE S’ALLUME PAS
Vérifi ez que le cordon d’alimentation est
correctement branché au secteur et au mélangeur.
AUDIO EST DÉFORMÉ (GÉNÉRAL)
Assurez-vous que le canal GAIN est correctement
défi ni.
Vérifi ez que le niveau du mélangeur et du maître ne
sont pas dans le rouge.
Assurez-vous que les ressources de l’ordinateur ne
sont pas au maximum (CPU, mémoire, etc.).
SOURCE ANALOGIQUE AUDIO EST
DÉFORMÉE
Assurez-vous que le niveau d’entrée correct est
sélectionné (LINE ou PHONO).
MICROPHONE N’EST PAS AUDIBLE
Soulevez MIC LEVEL jusqu’à ce que le micro soit
audible.
Vérifi ez que le micro connecté est un microphone
dynamique.
L’INTERFACE AUDIO N’EST PAS VISIBLE
DANS LE LOGICIEL
Assurez-vous que le câble USB est connecté au
mélangeur et à l’ordinateur.
Réinstallez le pilote Gemini ASIO.
Assurez-vous que l’interface audio PMX-10 est
sélectionnée dans le logiciel.
AUCUN DISPOSITIF MIDI DISPONIBLE
Vérifi ez que le câble USB est connecté au
mélangeur et à l’ordinateur.
Assurez-vous qu’aucune autre application n’a le
contrôle de l’interface MIDI.
Pour toute autre question, veuillez contacter le
support GEMINI au 1-844-GEMINI9
(nous parlons seulement en anglais)

20 PMX-10
DIGITAL PERFORMANCE MIXER
NOM DU CONTRÔLE
CH1 Hotcue 8 Button
CH1 Sample 8 Bouton
CH1 Hotcue 7 Bouton
CH1 Sample 7 Bouton
Bouton CH1 Hotcue 6
CH1 Sample 6 Bouton
CH1 Hotcue 5 Bouton
CH1 Sample 5 Bouton
CH1 Hotcue 4 bouton
CH1 Sample 4 Bouton
Bouton CH1 Hotcue 3
CH1 Sample 3 Bouton
Bouton CH1 Hotcue 2
CH1 Sample 2 Bouton
CH1 Hotcue 1 Bouton
CH1 Sample 1 Bouton
CH1 Bouton MODE ÉCHANTILLON *
Bouton CH1 HOTCUE MODE *
Bouton de boucle CH1
Encodeur de taille de boucle CH1
CH1 Effet 2 Bouton
CH1 Effet 2 sur le bouton
CH1 Effet 1 Bouton
CH1 Effet 1 Bouton
Bouton CH2 Hotcue 8
CH2 Sample 8 Bouton
Bouton CH2 Hotcue 7
CH2 Sample 7 Bouton
Bouton CH2 Hotcue 6
CH2 Sample 6 Bouton
Bouton CH2 Hotcue 5
CH2 Sample 5 Bouton
CH2 Hotcue 4 Bouton
CH2 Sample 4 Bouton
Bouton CH2 Hotcue 3
CH2 Sample 3 Bouton
Bouton CH2 Hotcue 2
CH2 Sample 2 Bouton
Bouton CH2 Hotcue 1
CH2 Sample 1 Bouton
CH2 SAMPLE MODE Bouton *
Bouton CH2 HOTCUE MODE *
Bouton de boucle CH2
Encodeur de taille de boucle CH2
CH2 Effet 2 Bouton
CH2 Effet 2 sur le bouton
CH2 Effet 1 Bouton
CH2 Effet 1 Bouton
Charger le bouton CH1
Charger le bouton CH2
Encodeur de recherche de piste (TURN)
Encodeur de recherche de piste (PUSH)
Bouton de retour du navigateur
Bouton de volume principal
Bouton de volume de cabine
Bouton de volume du micro
Cue Split Knob
Bouton de volume de repère
Crossfader
CH1 Volume Fader
CH1 Bouton Cue
CH1 Bouton de fi ltre
CH1 Bouton d’égalisation faible
Bouton CH1 Mid EQ
Bouton CH1 High EQ
CH1 Gain Bouton
Fader de volume CH2
CH2 Cue Button
CH2 Bouton de fi ltre
Bouton CH2 Low EQ
Bouton CH2 Mid EQ
Bouton CH2 High EQ
Bouton de gain CH2
CH1 PAD MODE
CH2 PAD MODE
CH1 ON / OFF
CH2 ON / OFF
CH1 LOOSE / SHARP
CH2 LOOSE / SHARP
XFADER REVERSE
Bouton CURVE XFADER
TYPE DE DONNÉES
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
CC (Relatif)
CC (Absolu)
Remarque
CC (Absolu)
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
Remarque
CC (Relatif)
CC (Absolu)
Remarque
CC (Absolu)
Remarque
Remarque
Remarque
CC (Relatif)
Remarque
Remarque
CC (Absolu)
CC (Absolu)
CC (Absolu)
CC (Absolu)
CC (Absolu)
CC (Absolu)
CC (Absolu)
Remarque
CC (Absolu)
CC (Absolu)
CC (Absolu)
CC (Absolu)
CC (Absolu)
CC (Absolu)
Remarque
CC (Absolu)
CC (Absolu)
CC (Absolu)
CC (Absolu)
CC (Absolu)
CC (Absolu)
CC (Absolu)
CC (Absolu)
CC (Absolu)
CC (Absolu)
CC (Absolu)
CC (Absolu)
CC (Absolu)
SORTIE MIDI
sur - 90 01 7F / off - 80 01 00
sur - 90 09 7F / off - 80 09 00
sur - 90 02 7F / off - 80 02 00
on - 90 0A 7F / off - 80 0A 00
sur - 90 03 7F / off - 80 03 00
on - 90 0B 7F / off - 80 0B 00
sur - 90 04 7F / off - 80 04 00
on - 90 0C 7F / off - 80 0C 00
sur - 90 05 7F / off - 80 05 00
on - 90 0D 7F / off - 80 0D 00
sur - 90 06 7F / off - 80 06 00
on - 90 0E 7F / off - 80 0E 00
le - 90 07 7F / off - 80 07 00
on - 90 0F 7F / off - 80 0F 00
le - 90 08 7F / off - 80 08 00
sur - 90 20 7F / off - 80 20 00
sur - 90 21 7F / off - 80 21 00
sur - 90 22 7F / off - 80 22 00
sur - 90 23 7F / off - 80 23 00
B0 24 **
B0 25 **
sur - 90 26 7F / off - 80 26 00
B0 27 **
sur - 90 28 7F / off - 80 28 00
sur - 91 01 7F / off - 81 01 00
sur - 91 09 7F / off - 81 09 00
sur - 91 02 7F / off - 81 02 00
on - 91 0A 7F / off - 81 0A 00
sur - 91 03 7F / off - 81 03 00
on - 91 0B 7F / off - 81 0B 00
sur - 91 04 7F / off - 81 04 00
on - 91 0C 7F / off - 81 0C 00
sur - 91 05 7F / off - 81 05 00
on - 91 0D 7F / off - 81 0D 00
sur - 91 06 7F / off - 81 06 00
on - 91 0E 7F / off - 81 0E 00
sur - 91 07 7F / off - 81 07 00
on - 91 0F 7F / off - 81 0F 00
le - 91 08 7F / off - 81 08 00
sur - 91 20 7F / off - 81 20 00
sur - 91 21 7F / off - 81 21 00
sur - 91 22 7F / off - 81 22 00
sur - 91 23 7F / off - 81 23 00
B1 24 **
B1 25 **
sur - 91 26 7F / off - 81 26 00
B1 27 **
sur - 91 28 7F / off - 81 28 00
sur - 94 40 7F / off - 84 40 00
sur - 94 41 7F / off - 84 41 00
B4 42 **
sur - 94 42 7F / off - 84 42 00
sur - 94 43 7F / off - 84 43 00
B4 50 **
B4 51 **
B4 52 **
B4 53 **
B4 54 **
B4 60 **
B0 31 **
sur - 90 32 7F / off - 80 32 00
B0 33 **
B0 34 **
B0 35 **
B0 36 **
B0 37 **
B1 31 **
sur - 91 32 7F / off - 81 32 00
B1 33 **
B1 34 **
B1 35 **
B1 36 **
B1 37 **
Aucun
Aucun
B0 41 **
B1 41 **
B0 42 **
B1 42 **
B4 71 **
B4 72 **
ENTRÉE MIDI
90 01 **
90 09 **
90 02 **
90 0A **
90 03 **
90 0B **
90 04 **
90 0C **
90 05 **
90 0D **
90 06 **
90 0E **
90 07 **
90 0F **
90 08 **
90 20 **
90 21 **
90 22 **
90 23 **
Aucun
Aucun
90 26 **
Aucun
90 28 **
91 01 **
91 09 **
91 02 **
91 0A **
91 03 **
91 0B **
91 04 **
91 0C **
91 05 **
91 0D **
91 06 **
91 0E **
91 07 **
91 0F **
91 08 **
91 20 **
91 21 **
91 22 **
91 23 **
Aucun
Aucun
91 26 **
Aucun
91 28 **
94 40 **
94 41 **
Aucun
Aucun
94 43 **
Aucun
Aucun
Aucun
Aucun
Aucun
Aucun
Aucun
90 32 **
Aucun
Aucun
Aucun
Aucun
Aucun
Aucun
91 32 **
Aucun
Aucun
Aucun
Aucun
Aucun
B0 40 **
B1 40 **
Aucun
Aucun
Aucun
Aucun
Aucun
Aucun
SPÉCIFICATION MIDI
Table of contents
Languages:
Other Gemini Music Mixer manuals

Gemini
Gemini BPM-150 User manual

Gemini
Gemini PS-626USB Reference manual

Gemini
Gemini EX-26 User manual

Gemini
Gemini PS-424x User manual

Gemini
Gemini PS4 User manual

Gemini
Gemini PDM-3004 User manual

Gemini
Gemini CDM-3200 User manual

Gemini
Gemini PMX-120 User manual

Gemini
Gemini PDM-6008 User manual

Gemini
Gemini CDM-1000 User manual

Gemini
Gemini GEM-5USB User manual

Gemini
Gemini CDM-3650 User manual

Gemini
Gemini PMX-02 User manual

Gemini
Gemini BPM-500 User manual

Gemini
Gemini PS-924 User manual

Gemini
Gemini PS-626 User manual

Gemini
Gemini PS-626EFX User manual

Gemini
Gemini PS-01 User manual

Gemini
Gemini KM-707 User manual

Gemini
Gemini MM-1000 Mixer User manual
