GEN ENERGY 98W User manual

01
02
03
04
05
06
07
08
Safe instructions
WE STRONGLY RECOMMEND THAT YOU READ THIS INSTRUCTION BEFORE USE.
PLEASE KEEP THIS MANUAL FOR FUTURE REFERENCE.
DANGER
* Use only with recommended charger.
* Do not short the contact pins with any metal objects.
Do not carry or store this pack with metal equipments.
* Only for professional use! Keep batteries out of reach of children and personnel that has
not been instructed in the use of high capacity Lithium-ion batteries!
* Keep the battery dry and do not immerse in water.
* Never open the case of the battery.
* Do not expose to temperature over 60°C.
Do not leave the battery exposed to excessive heat such as in a car or direct sunshine.
* Do not expose the battery to re! May explode if thrown into re!
* Maximum Load 12.0A.
* Do not leave the battery on a device when the 10% charging LED is blinking.
* Handle with care! Do not throw! Do not drop!
* Do not pierce or drill into the casing.
* Do not replace the cells inside. If so, it has risk of explosion.
WARNING
* The casing becomes hot when the battery is discharged in high temperature or with high loards.
* Stop charging immediately if it is taking much more time to charge the battery than usual.
* Do not use if the battery smells odd.
* In case of leakage, wash your hands and face immediately with clean water and contact doctor.
* If battery uid gets into your eyes, contact doctor immediately.
CAUTION
* During long periods of inactivity, remove the battery from the equipment.
* Do not use, store or place the battery in an electrostatic area.
* Keep the connectors clean always.

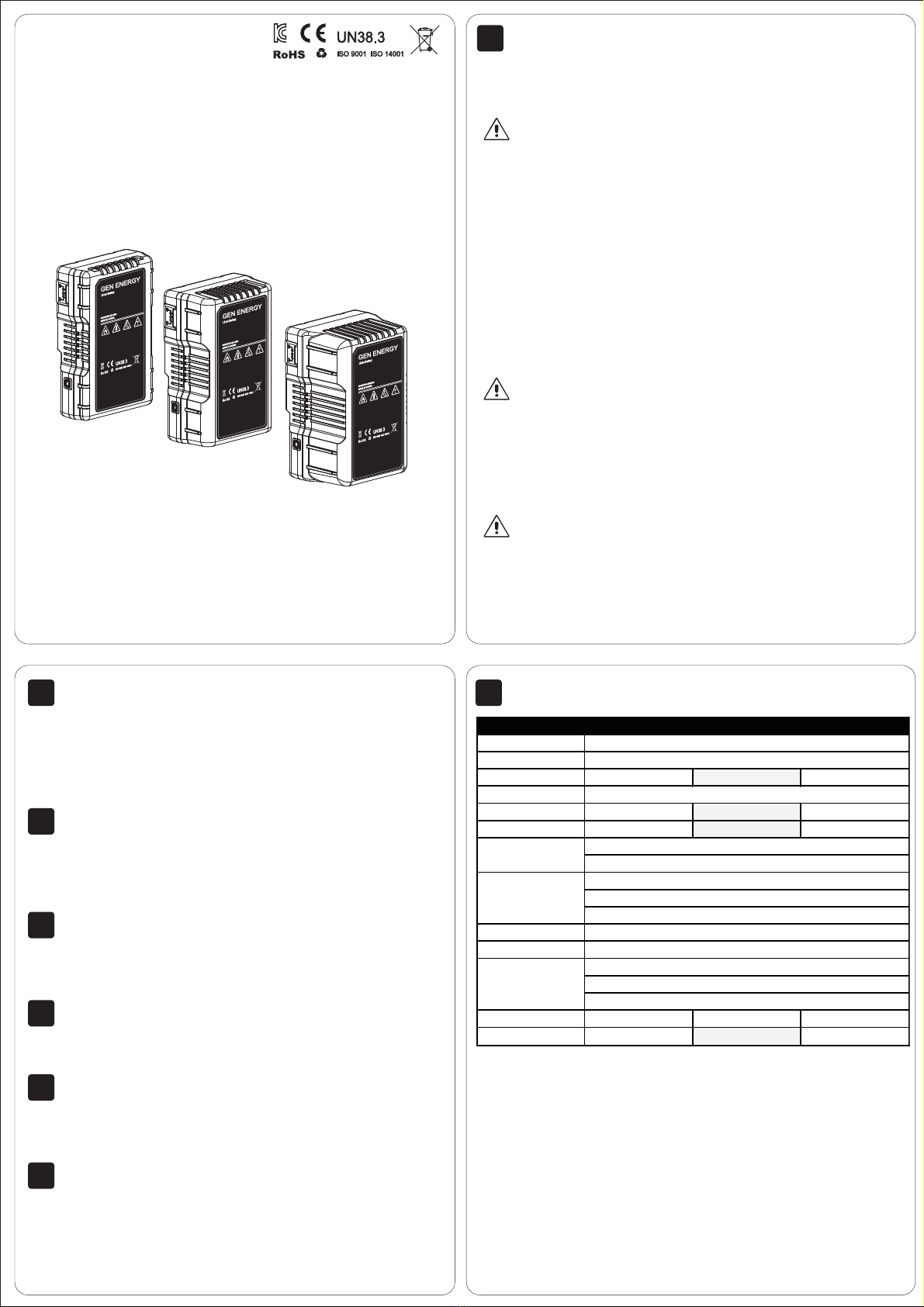

Features
* Life time is extended by using a special algorithm.
* Strong, robust and shockproof battery pack by PC and 8 bolts.
* The temperature is lowered with no wires inside.
* Compact size with 3 kinds of capacity.
Professional
Li-ion Battery
98W
98W
160/195W
160/195W
290W
290W
Storing
* Store in cool and dry conditions. -20~40 ºC ( -4~104 º F) less than 1 month.
* Do not store or leave over 50 ºC (122 º F)
If so, it will deteriorate the battery performance seriously.
* For long term storage, store with about 60~70% of capacity ( with 3 LEDs on )
and recommended to re-charge every 4 Weeks.
After long time storage, before re-use, recharge the battery fully.
Life Cycle
Compensation for recorded content
Recycle
Commercial Air Transport ( IATA regulations)
Warranty
* Life depends on frequency of use, storage condition and working temperature.
* Life will be reduced by using it with high load application and under high temperature.
* Life will be reduced by being stored in full charged or empty for extended periods.
Recorded content can not be compensated, if recording or palyback is disabled due to
a malfunction of the battery pack.
As battery cell is chemical product, its life time is various according to its conditions of use.
This Li-ion battery can be recycled. Follow the regulation in your country.
We care and strongly respect the IATA requirements for batteries transportation.
* This pack is covered by 2 years unconditional warranty on all parts, except the cells.
* The cells are covered by 1 year warranty, 80% of the original capacity.
* For warranty issues or if you have any additional questions, please contact vendors
you purchased from.
98Wh 160/195Wh 290Wh
Cell chemistry
Norminal voltage
Capacity 6.8Ah 11/13.5Ah 20Ah
Charge voltage
Charge current Max. 3.5A Max. 6A Max. 6A
Max. discharge rate 12A ( sum of all outputs) 12A ( sum of all outputs) 12A ( sum of all outputs)
End voltage
Battery protection circuit
97(W) x 146(H) x 39(D)mm 97(W) x 146(H) x 59(D)mm 97(W) x 146(H) x 78(D)mm
3.82(W) x 5.75(H) x 1.54(D)" 3.82(W) x 5.75(H) x 2.32(D)" 3.82(W) x 5.75(H) x 3.07(D)"
Weight approx. 620g / 1.36lbs approx. 1,070g / 2.35lbs approx. 1520g / 3.35lbs
Li-ion
DC 14.4V
16.8V
Output voltage : 14.4V
Max. load : 5A (Sum of two D-Taps)
Over-charge, Over-discharge, Over-current ( Cell and Pack separately),
Over-temperature
D-Tap
USB
Ambient temperature
Dimension
To charge: 10°C ~ 30°C (32°F ~ 104°F recommended)
To discharge: -20°C ~ 50°C (-4°F ~ 122°F), 10°C ~ 40°C (50°F ~ 104°F recommended)
To store: -20°C ~ 40°C (-4°F ~ 104°F) (<85% RH ) ( less than 1 month)
Output voltage : DC 5.0V
Max. load : 2.3A
Auto power off : 30 minutes after no use
12V
Specication
* Do not use the battery (Main, D-Tap, USB) while charging.
* Charge the battery to full before rst use.
* Lithium ion batteries have a slight self discharge, therefore it is recommended to charge prior to use.
* Battery run time reduces when it is working below or above the recommended temperature range.

10
11
CHARGE
DISCHARGE
09 Quick Guide
* Do not use the battery (Main, D-Tap, USB) while charging.
If so, it may cause a charging error or damage the charger.
* Charge the battery to full before rst use.
* When you charge this battery, Battery capacity LED gauge button will turn on indicating the capacity being charged.
* Lithium ion batteries have a slight self discharge, therefore it is recommended to charge prior to use.
* Do not use the battery (Main, D-Tap, USB) while charging.
If so, it may cause a charging error or damage the charger.
* Camera's low voltage alarm is recommended to set 13~13.5V
* Battery will stop at 12V to extend its life.
* Microwave transmitters with 5W outputs or over should be kept as far away from the battery.
It may disrupt or stop supplying power.
* Be sure to remove the battery from the device after use.
If so, it will consume large standby power and over-discharge protection may be activated.
* USB is activated by pushing Battery capacity LED gauge button.
USB power will turn o automatically 30 minute after no use.
* Battery run time reduces when it is working below or above the recommended temperature range.
GEN ENERGY
GEN ENERGY
Li-ion Battery
Li-ion Battery
MADE IN KOREA
MADE IN KOREA
ISO 9001 ISO 14001
ISO 9001 ISO 14001
SAMSUNG cell inside
SAMSUNG cell inside


Make sure of + - Polarity of D-Tap prior to plug-in
Make sure of + - Polarity of D-Tap prior to plug-in


May explode when exposed to fire
May explode when exposed to fire


Do not expose to extreme heatover 60ºC (140ºF)
Do not expose to extreme heat over60ºC (140ºF)


Do not short the battery terminals
Do not short the battery terminals


Opening unit will void warranty
Opening unit will void warranty


Read instruction manual beforeuse
Read instruction manual beforeuse


Use recommended chargeronly
Use recommended chargeronly


Keep dry and cool, best between 10ºC ~ 30ºC
Keep dry and cool, best between 10ºC ~ 30ºC


Avoid heavy impacts
Avoid heavy impacts


Rechargethe battery to full before first use
Rechargethe battery to full before first use
MADE IN KOREA
MADE IN KOREA
CAUTION
CAUTION

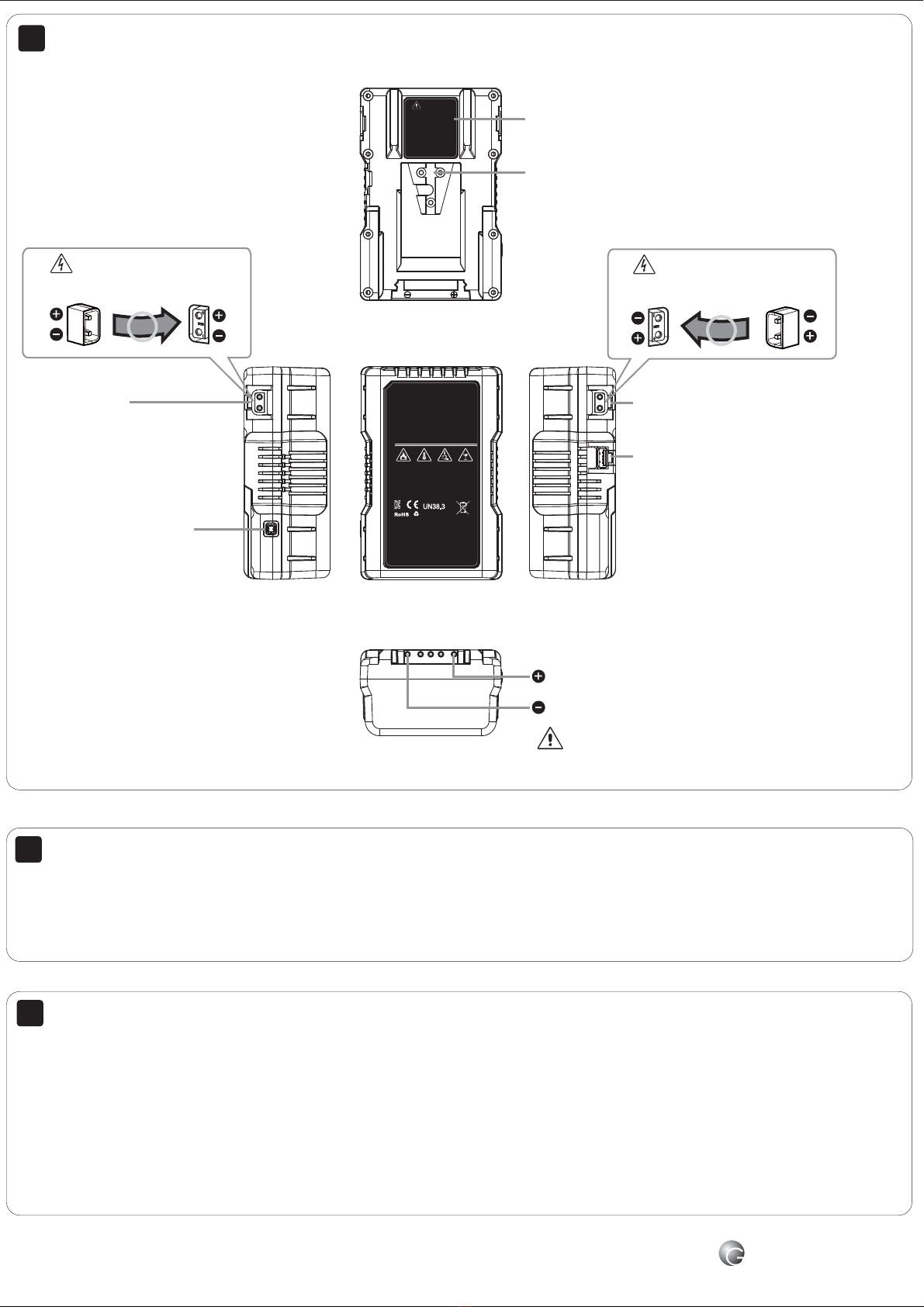

D-Tap 1
Charge : 16.8V
Discharge : 12~16.8V 5A max.
(sum of two D-Taps)
D-Tap 2
Charge : 16.8V
Discharge : 12~16.8V 5A max. (sum of two D-Taps)
LED gauge button
5 LEDs
LED On : 20 %
Blinking : 10%
Red blinking : to be charged
Red On : Error (Push and hold this button for 5 seconds)
Main connector
+ : Charging : 16.8V
Discharge : 12~16.8V 12A (sum of main, D-Tap, USB)
- : Negative
USB
Discharge : 5V, 2.3A max.
USB activated by pushing LED guage button
CAUTION
Read throughly before use
V-mount lock
or G-mount lock
Do not short these two terminals
For more information, http://www.genenergy.co.kr
GEN ENERGY
Make sure of polarity
Plug side
(male connector)
Receptacle side
(female connector)
Plug side
(male connector)
Receptacle side
(female connector)
Make sure of polarity
