Gessi FASCINO Series User manual

Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
Bathtub
Art. 48715
Art. 48717

2
CAUTION - WARNING
1 - WARNING!! PLEASE TAKE NOTICE THAT the product should never be used as
a tool, hammer or for any purposes other than the one it has been designed for.
2 - WARNING!! PLEASE TAKE NOTICE THAT the product should always be
installed and tested by a professional plumber.
3 - WARNING!! PLEASE TAKE NOTICE THAT electric cables should never be
attached to the product as they may present a health and safety hazard.
4 - WARNING!! PLEASE TAKE NOTICE THAT heavy objects should never be
placed on or dropped on the product as they may damage the same and cause
splinters, which may present a health and safety hazard.
5 - WARNING!! PLEASE TAKE NOTICE THAT the instructions manual should
carefully read before installation and the installation procedure provided therein
must be properly followed and complied with.
6 - WARNING!! PLEASE TAKE NOTICE THAT during installation the use of
excessive force should be avoided in order to prevent damage to the product
and/or its components and pieces. NEVER force a component or piece into
another. NEVER force screws or over tighten screws.

3
ATTENTION - AVERTISSEMENT
1 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE le produit ne
doit jamais être utilisé comme outil, marteau ou pour tout autre but, autre que
celui pour lequel il a été conçu.
2 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE le produit doit
être toujours installé et testé par un plombier professionnel.
3 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les câbles
électriques ne doivent jamais être reliés au produit car ils pourraient représenter
un danger pour la sécurité et la santé.
4 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les objets
lourds ne doivent jamais être posés ou fait tomber sur le produit, car il peuvent
provoquer la projection d’éclats et représenter un danger pour la sécurité et la
santé.
5 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE le manuel
d’instructions doit être lu attentivement avant l’installation et que les procédures
d’installation prévues ici doivent être adéquatement suivies et respectées.
6 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE, pendant
l’installation, il faut éviter l’emploi d’une force excessive de sorte à éviter des
dommages au produit et/ou à ses composants et pièces. NE JAMAIS forcer un
composant ou une pièce à l’intérieur d’une autre. NE JAMAIS forcer les vis et ne
pas les serrer excessivement.

4
CUIDADO - ADVERTENCIA
1 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca el
producto no tiene que ser utilizado como en lugar de herramienta, martillos o
para nalidades diferentes de aquellas para las cuales ha sido diseñado.
2 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el producto
tiene que ser instalado y ensayado siempre por un fontanero profesional.
3 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTAQUE nunca los cables
eléctricos no tiene que ser conectado al producto ya que podrían representar un
peligro para la seguridad y la salud.
4 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca objetos
pesados no tienen que ser apoyados o dejados caer sobre el producto ya
que podrían causar la proyección de astillas y representar un peligro para la
seguridad y la salud.
5 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el manual de
instrucción tiene que ser leído con cuidado antes de la instalación y que hay que
cumplir adecuadamente con los procedimientos de instalación proporcionados.
6 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE, durante la
instalación, hay que evitar el uso de una fuerza excesiva de manera que se
puedan evitar daños del producto y/o componentes y piezas. NO fuercen NUNCA
un componente o una pieza, la una dentro de la otra. NO fuercen NUNCA los
tornillos y no los cierren excesivamente.

5
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
IMPORTANT!
On delivery, it is important to check that tub is not damaged (most of all if there are visible
damages on the packaging), in order to send immediate complaint to the carrier, as provided
for by laws in force.
FULLY READ THE INSTRUCTIONS BEFORE INSTALLATION
IMPORTANT!
Lors de la livraison de la baignoire il est important de contrôler son intégrité (surtout s’il y a
des dommages visibles sur l’emballage), an de pouvoir transmettre immédiatement une
éventuelle réclamation au transporteur, en conformité avec la loi en vigueur.
LIRE COMPLÈTEMENT LES INSTRUCTIONS AVANT DE PROCÉDER AVEC
L’INSTALLATION.
¡IMPORTANTE!
En el momento de la entrega de la bañera es importante que controlen su integridad (sobre
todo en el caso de daños visibles del embalaje) para poder presentar inmediatamente una
eventual contestación al transportador, como previsto por la normativa vigente.
LEAN COMPLETAMENTE LAS INSTRUCCIONES ANTES DE EMPEZAR LA INSTALACIÓN.

6
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
A
B
A B
Measures are subject to tolerances as provided by the relevant standards
Les mesures sont sujettes aux tolérances établies par les normes de référence relatives
Las medidas están sujetas a las tolerancias denidas per las correspondientes normas de referencia

7
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
TECHNICAL DATA:
- Weight of the tub = 160 Kg
- Overow Water capacity = 335 l
- Load on oor on bearing area = around 228 Kg/m² empty, around 707 Kg/m² full
- Water quantity required for a medium build person = 255 l
- Discharge of overow = 30 l/min
- Discharge of drain = 60 l/min
DONNÉES TECHNIQUES:
- Poids de la baignoire = 160 Kg
- Capacité d’eau au trop plein = 335 l
- Charge sur le plancher sur la zone d’appui = 228 Kg/m² environ vide, 707 Kg/m² environ pleine
- Quantité d’eau requise pour une personne de taille moyenne = 255 l
- Déchargement du trop plein = 30 l/min
- Déchargement de la vidange = 60 l/min
DATOS TÉCNICOS:
- Peso de la bañera = 160 Kg
- Capacidad de agua a nivel del rebosadero = 335 l
- Carga en el suelo en el área de apoyo = 228 Kg/m² aproximadamente si vacía, 707 Kg/m²
aproximadamente si llena
- Cantidad de agua para una persona de complexión media = 255 l
- Desagüe del rebosadero = 30 l/min
- Descarga de la válvula de desagüe = 60 l/min

8

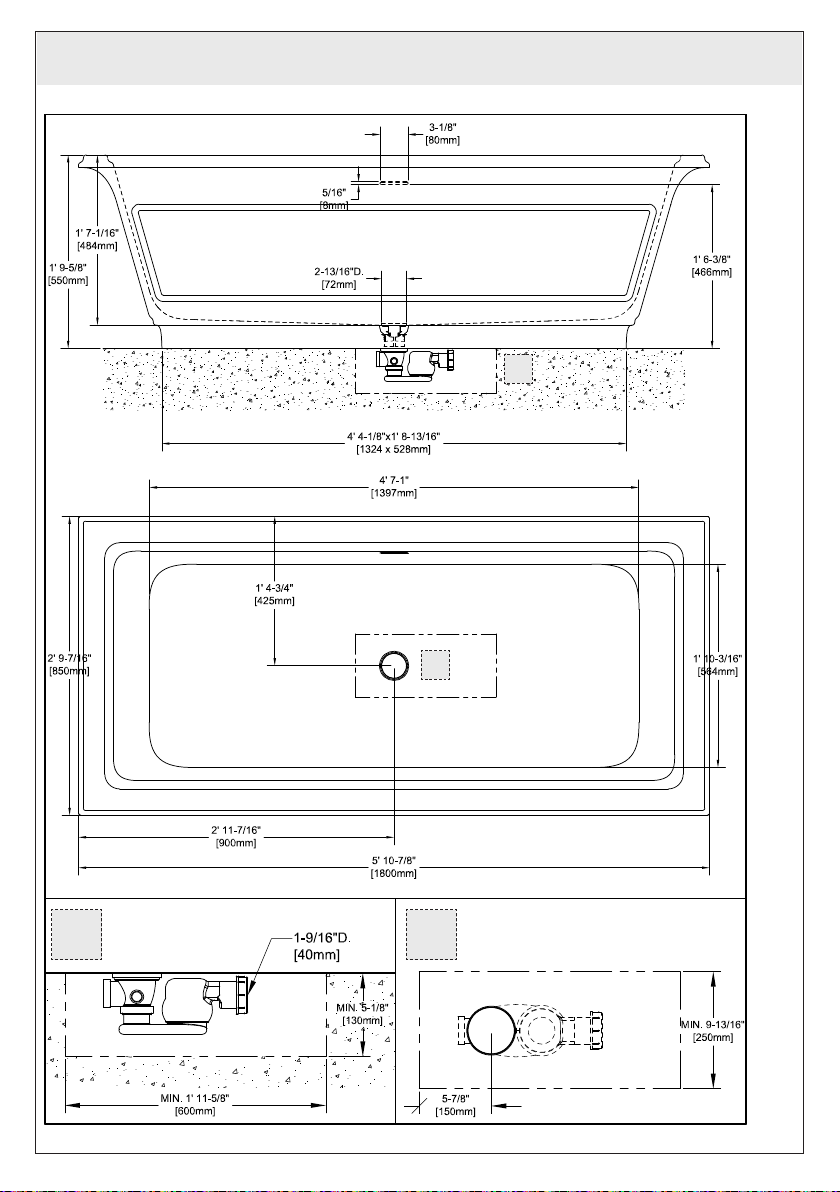

INSTALLATION - INSTALLATION - INSTALACIÓN
ADVICE BEFORE INSTALLATION
• The following indications are for qualied staff with the necessary technical know-how and experience
to handle the product in total safety.
• The installation of the tub shall be made by at least two persons.
• Comply with all local hydraulic and manufacturing standards.
• Before installation check access to nal hydraulic connections.
• The tub can be installed on the nished oor or on a raised stand, taking into account the load on
the oor of the tub. The bearing plan shall be adequately leveled anyway.
• If the tub is on the oor prepare a hole of the sizes reported in the gure; the well shall be
adequatelyplaced taking into account tub’s overall size.
CONSEILS AVANT L’INSTALLATION
• Les indications suivantes sont pour le personnel qualié muni de l’expérience technique pour manier
le produit totalement en sécurité.
• L'installation de la baignoire devra être effectuée par au moins deux personnes.
• Respecter toutes les dispositions hydrauliques et de fabrication locales.
• Avant l’installation vérier l’accessibilité aux connexions hydrauliques nales.
• La baignoire doit être installée sur le plancher ni ou sur une estrade relevée, compte tenu de
la charge sur le plancher de la baignoire. Le plan d’appui devra en tout cas être adéquatement
nivelé.
• Si la baignoire est appuyée par terre il faut préparer un trou des dimensions indiquées dans la
gure; la cuvette doit être adéquatement placée compte tenu de l’encombrement de la baignoire.
CONSEJOS ANTES DE LA INSTALACIÓN
• Las indicaciones proporcionadas a continuación están dirigidas a personal calicado que tiene los
conocimientos técnicos necesarios y la experiencia para manipular el producto en condiciones de
absoluta seguridad.
• La instalación de la bañera tiene que ser efectuada por dos personas, por lo menos.
• Respeten todas las disposiciones hidráulicas y de construcción locales.
• Antes de la instalación veriquen la accesibilidad a las conexiones hidráulicas nales.
• La bañera se podrá instalar en el suelo acabado o sobre un peldaño de capacidad adecuada a la
carga en el suelo de la bañera. El plano de apoyo, en todo caso, tendrá que ser adecuadamente
nivelado.
• En el caso de que la bañera apoye en el suelo será necesario preparar un hueco con las dimensiones
indicadas en la gura; el pozo tendrá que ser adecuadamente colocado, teniendo en cuenta las
dimensiones máximas de la bañera.

9
INSTALLATION - INSTALLATION - INSTALACIÓN
1
2
Ø40
4
3
56

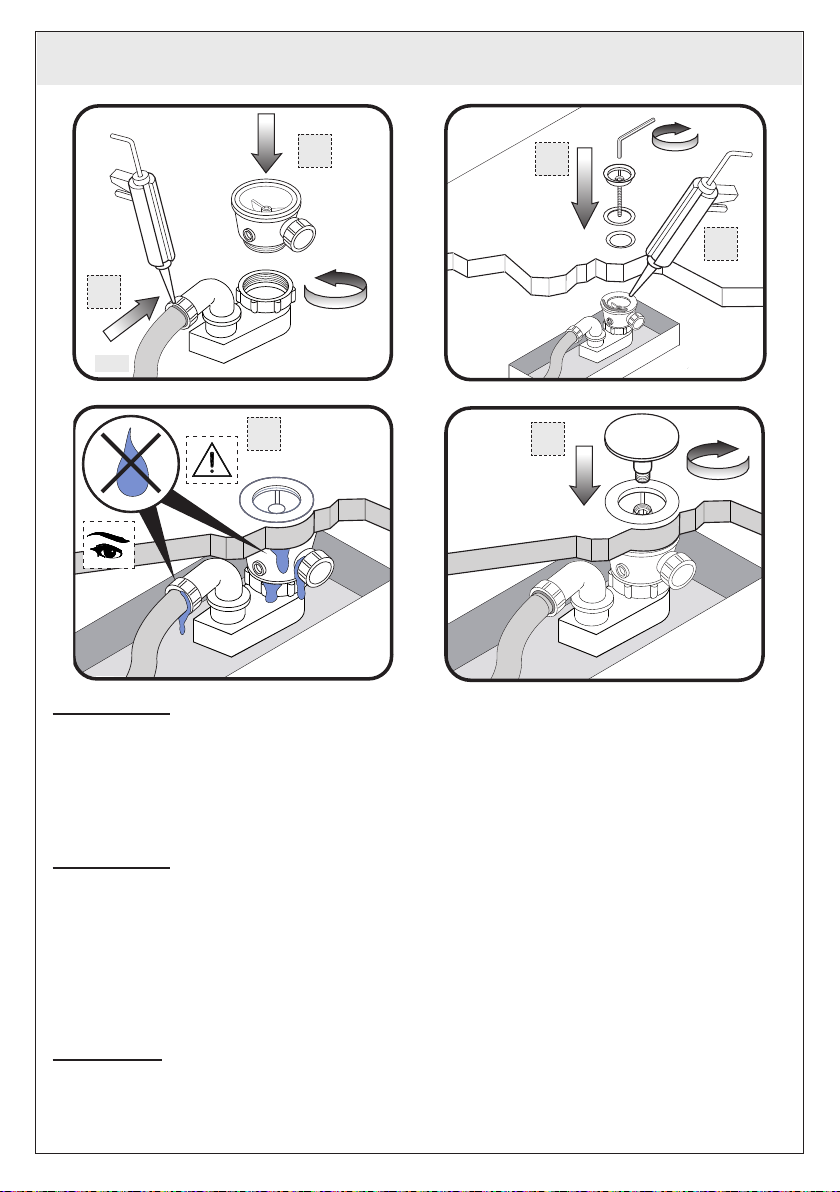

INSTALLATION
Remove the tub from the package, it shall be disposed of in compliance with local standards.
Position the tub in the place of installation keeping it raised from the oor with wood blocks. Install the
discharge kit on the tub as the images show. Let water run in the tub and check discharge connections
for any leakages. Fill the tub until reaching the overow and check any leakages. Remove wood blocks
and lean the tub on the oor checking its proper leveling. We recommend sealing the overall perimeter of
tub support with non acetic base silicone.
INSTALLATION
Extraire la baignoire de l’emballage, qui devra être éliminé dans le respect des normatives locales en
vigueur.
Positionner la baignoire sur l’endroit de l’installation en la maintenant soulevée de terre avec des blocs en
bois. Installer le Kit de vidange sur la baignoire ainsi qu’indiqué dans les images. Faire couler l’eau dans
la baignoire et contrôler les connexions de vidange pour vérier d’éventuelles fuites. Remplir la baignoire
jusqu’au trop plein et vérier les éventuelles fuites. Enlever les blocs en bois et appuyer la baignoire sur
le plancher en vériant sa mise à niveau. On conseille de sceller tout le périmètre d’appui de la baignoire
avec silicone à base non acétique.
INSTALACIÓN
Remuevan el embalaje que envuelve la bañera el cual tendrá que ser eliminado en el respeto a las
normativas locales vigentes.
Posicionen la bañera en el lugar de instalación manteniéndola levantada del suelo con el auxilio de unas
cuñas de madera. Instalen el juego de desagüe de la bañera como indicado en las imágenes. Hagan

10
INSTALLATION - INSTALLATION - INSTALACIÓN
diuir el agua en la bañera y controlen que no haya pérdidas de las conexiones de desagüe. Llenen la
bañera hasta el rebosadero y veriquen las eventuales pérdidas. Remuevan las cuñas de madera y
apoyen la bañera en el suelo, vericando su correcta nivelación. Les aconsejamos que sellen todo el
perímetro de apoyo de la bañera aplicando silicona no acética.
