Gessi RETTANGOLO T 20313 User manual

Art. 20313
Art. 20319
Art. 20325
Art. 20331
RETTANGOLO T
Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
BAD-MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO
ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ

2
PRIMA DELL’INSTALLAZIONE E MESSA IN FUNZIONE
Attenzione! I tubi della rete idrica devono essere sciacquati con cura prima dell’installazione del miscela-
tore, in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno dei tubi.
Attraverso tubazioni non sciacquate a fondo o attraverso la rete idrica generale, nel miscelatore possono
entrare corpi estranei in grado di danneggiare le guarnizioni/guarnizioni ad anello. Si raccomanda pertanto
di dotare anche l’impianto generale di ltri.
Prima della messa in funzione, svitare l’aeratore e sciacquare molto bene.
BEFORE INSTALLATION AND SETTING TO WORK
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no
shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the
mixer through the rinsed pipes or the general water plant and could damage the washers/ring washers. So
lters should be installed also on the general system.
Before the setting to work, unscrew the aerator and rinse it very well.
AVANT L’INSTALLATION ET LA MISE EN FONCTION
Attention! Les tubes de la réseau hydrique doivent être rincés avec soin avant l’installation du mélangeur,
de façon qu’il ne reste pas de riblons, de restes de soudure ou de chanvre, ou d’autres saletés à l’intérieur
des tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique généra-
le, des corps étrangers peuvent entrer dans le mélangeur et abîmer les joints/ les joints à anneau. On
recommande ainsi d’installer des ltres également sur le système général.

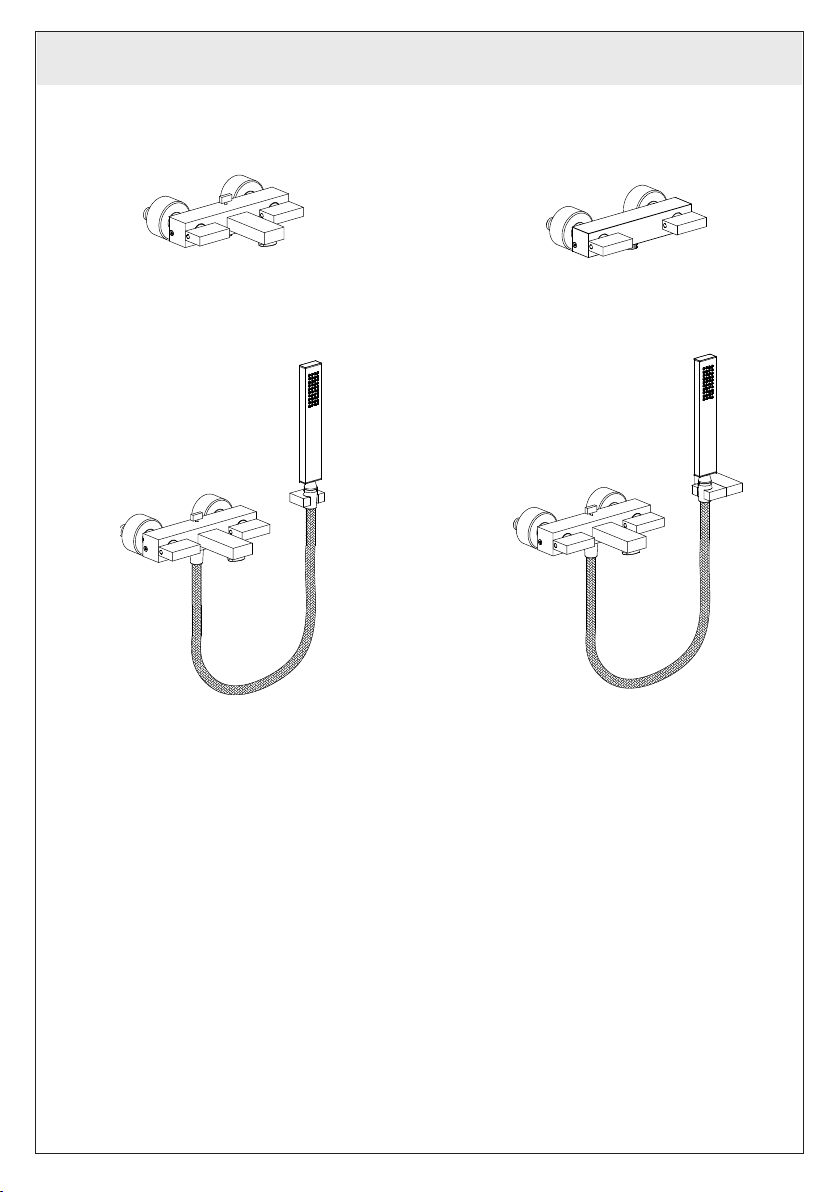

Art. 20319
Art. 20331Art. 20313
Art. 20325
40
40
40
40
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -
VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

3
Avant la mise en fonction, dévisser l’aérateur et bien rincer.
VOR DER INSTALLATION UND INBETRIEBNAHME
Achtung! Die Zuleitungsrohre müssen vor dem Installieren der Armatur gründlich durchgespült werden,
damit keine Späne, Löt - Hanfreste oder andere Unreinheiten zurückbleiben. Bei nicht durchgespülten
Rohrleitungen oder durch die Wasseranlage allgemein können Fremdkörper in die Armatur geraten und
die Dichtungsscheiben/Dichtungen beschädigen. Es ist dann empfehlenswert, die allgemeine Anlage mit
Filtern auszustatten.
Vor Inbetriebnahme der Armatur den Perlator abschrauben und gut durchspülen.
ANTES DE LA INSTALACIÓN Y LA PUESTA EN FUNCIÓN
¡Cuidado! Los tubos de la red hídrica tienen que ser enjuagados a fondo antes de la instalación del
mezclador de manera que no queden virutas, residuos de soldadura o cáñamo u otras impurezas en los
tubos. A través de tubería no bien enjuagada o de la red hídrica en general, en el mezclador pueden entrar
cuerpos extraños capaces de dañar los empaques/anillos de cierre. Les recomendamos por lo tanto que
instalen los ltros en la planta general también.
Antes de la puesta en función, destornillen el regulador de ujo y enjuaguen muy bien.
ПЕРЕД УСТАНОВКОЙ И НАЧАЛОМ ИСПОЛЬЗОВАНИЯ
Внимание! Перед установкой смесителя необходимо тщательно промыть водопроводные трубы,
чтобы в них не оставались стружка, шлак от сварки, лен или другие посторонние тела. Через
плохо промытые водопроводные трубы или через общую водопроводную сеть в смеситель могут
попасть посторонние тела, способные повредить уплотнения и уплотнительные кольца. Поэтому,
рекомендуется оснастить фильтрами также и общую систему.
Перед началом использования отвинтите аэратор и тщательно промойте его.
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -
VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

4
150±20
10÷15
150
150±20
10÷15
150
150±20
10÷15
150
usare canapa o teflon
use hemp or teflon
employer chanvre ou teflon
benutzen Sie Hanf oder Teflon
usar cáñamo o teflon
используйте лен или тефлон
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм
INSTALLAZIONE
Avvitare l’eccentrico alla parete utilizzando canapa o teon per garantire la tenuta sui letti. Controllare che
tra il muro nito e l’estremità dell’eccentrico vi sia una distanza di circa 10-15 mm (l’interasse tra i due eccen-
trici dovrà essere di circa 150 mm).
INSTALLATION
Screw the eccentric to the wall using hemp or Teon to guarantee tightness on the threads. Check that betwe-
en the nished wall and the end of the eccentric there is a distance of around 10-15 mm (the center distance
between the two eccentrics should be around 150 mm).
INSTALLATION
Visser l’excentrique au mur utilisant du chanvre ou du téon pour garantir l’étanchéité sur les lets. Contrôler
qu’entre le mur ni et l’extrémité de l’excentrique il y a une distance d’environ 10-15 mm (l’entraxe entre les
deux excentriques devra être d’environ 150 mm).
INSTALLATION
Die Exzenterscheibe an die Wand mit Hanf oder Teon einschrauben, um die Dichtheit der Gewinden zu
gewährleisten. Sicherstellen, dass die fertige Wand 10-15 mm von dem Ende der Exzenterscheibe entfernt
ist (der Achsabstand zwischen den zwei Exzenterscheiben soll etwa 150 mm lang sein).
INSTALACIÓN
Atornillen el excéntrico a la pared utilizando cáñamo o teón para asegurar la hermeticidad de las roscas.
Controlen que entre la pared acabada y la extremidad del excéntrico haya una distancia de 10-15 mm (la
distancia entre los ejes tendrá que ser aproximadamente de 150 mm).
УСТАНОВКА
Привинтите эксцентрик к стене, используя лен или тефлон для герметичности резьбы. Убедитесь,
что между отделанной стеной и концом эксцентрика имеется расстояние приблизительно в 10-15 мм
(межосевое расстояние между двумя эксцентриками должно составлять приблизительно 150 мм).

5
Ch. 30 mm
B
A
150±20
10÷15
150
150±20
10÷15
150
150±20
10÷15
150
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм

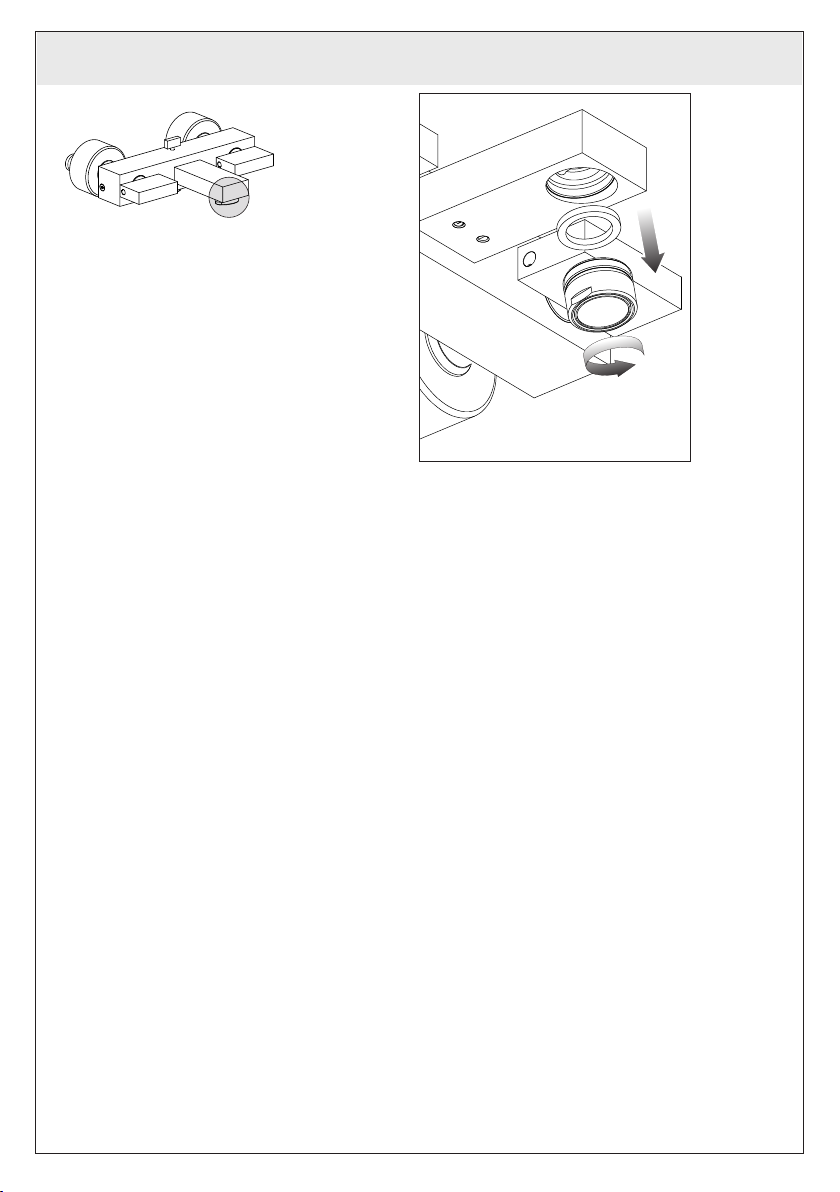

COMPLETAMENTO DELL’INSTALLAZIONE
Avvitare i dadi esagonali agli eccentrici a muro usando la chiave preposta, interponendo la guarnizione di
tenuta. Scorrere i rosoni sulle guide no a raggiungere la parete nita.
END OF INSTALLATION
Screw the hexagonal nuts to wall eccentrics using the proper key, laying in between the tightness gasket.
Let the washers slide down on the guides until reaching the nished wall.
FIN DE L’INSTALLATION
Visser les écrous hexagonaux aux excentriques muraux en utilisant la clé prévu, interposant la gaine
d’étanchéité. Faire coulisser les rondelles sur les guides jusqu’à atteindre le mur ni.
VOLLENDUNG DER INSTALLATION
Die Sechskantmutter an die wandmontierten Exzenterscheiben anschrauben Verwenden des korrekten
Schlüssels, und die Dichtungen einfügen. Die Rosetten auf die Führungsschienen bis zur Fertigwand
laufen lassen.
FINALIZACIÓN DE LA INSTALACIÓN
Atornillen las tuercas hexagonales a los excéntricos de pared usando la llave predispuesto, interponiendo
la junta de cierre. Hagan deslizar los orones sobre las guías hasta alcanzar la pared acabada.
ЗАВЕРШЕНИЕ УСТАНОВКИ
Привинтите шестигранные гайки к настенным эксцентрикам при помощи специального ключа,
устанавливая уплотнительную прокладку. Сдвиньте розетки по направляющим вплоть до
отделанной стены.

6

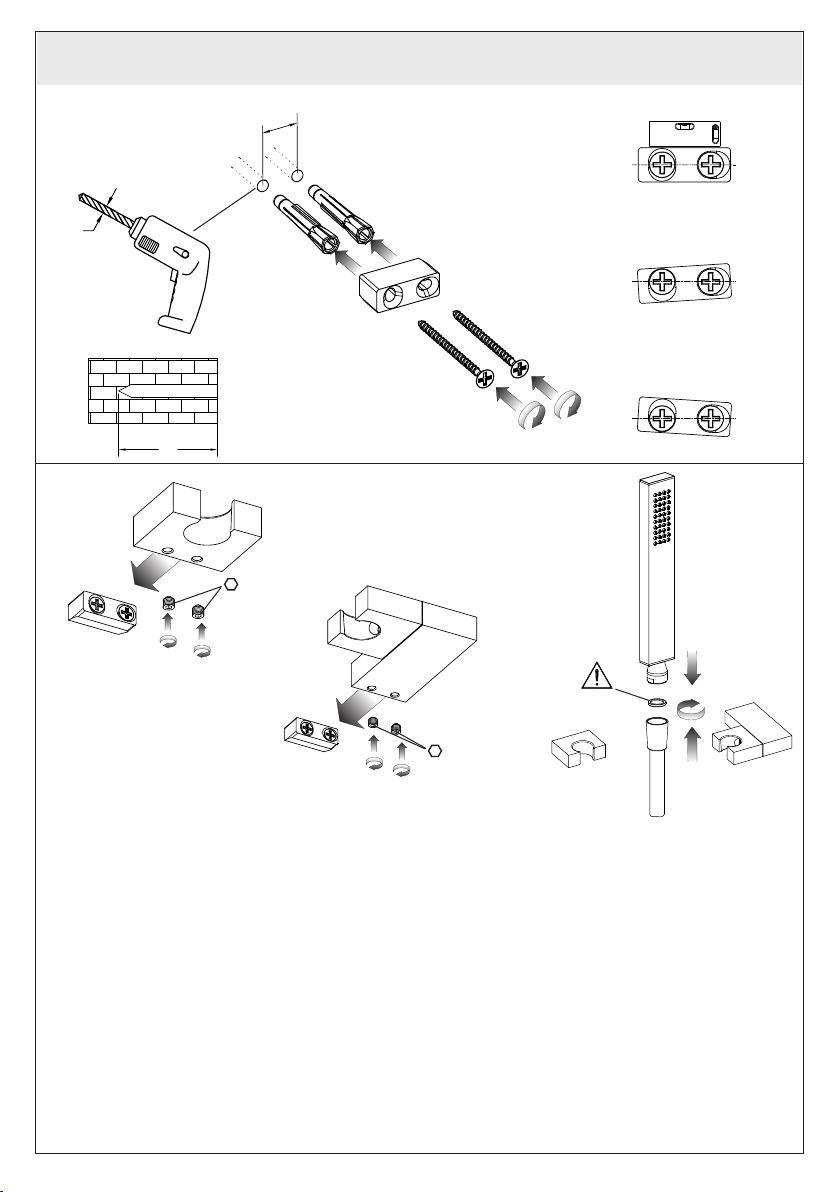

INSTALLAZIONE SUPPORTO E DOCCETTA
Nel caso il vostro miscelatore sia corredato di supporto e doccetta, forare nella posizione desiderata
mantenendo un interasse orizzontale di 15 mm con una punta Ø6 mm tenendo conto che la lunghezza del
essibile di collegamento tra miscelatore e doccetta è di 1,5 m. Fissare il supporto alla parete con il set di
ssaggio in dotazione. Avvitare il essibile alla doccetta e successivamente al miscelatore.
SUPPORT AND HAND SHOWER INSTALLATION
If your mixer is supplied with a support and a hand shower, drill in the required position keeping a 15 mm
horizontal center distance with a Ø6 mm drill taking into account that the length of the connection hose
between mixer and shower is 1,5 m. Fasten the support on the wall with the fastening set supplied. Screw
the hose to the shower and then to the mixer.
INSTALLATION SUPPORT ET DOUCHETTE
Si votre mélangeur est muni de support et douchette, percer dans la position requise en maintenant un
entraxe horizontal de 15 mm avec une pointe Ø6 mm tenant compte que la longueur du exible de con-
nexion entre mélangeur et douchette est de 1,5 m. Fixer le support au mur avec le jeu de xation fourni.
Visser le exible à la douchette et successivement au mélangeur.
Ø6
15
Ø6
15
Ø6
15
OK
NO!
NO!
Ø6
15
Ø6
15
Ø6
15
2,5mm
2,5mm
40
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм

7
INSTALLATION DER STÜTZE FÜR DIE HANDBRAUSE
Falls Ihr Mischer mit einer Stütze für die Handbrause ausgestattet ist, bohren Sie bei der gewünschten
Position mit einem Bohrer von Ø6 mm an, und sorgen Sie dafür, dass es einen horizontalen Achsabstand
von 15 mm gibt. Gehen Sie davon aus, dass der exible Verbindungsschlauch zwischen dem Mischer und
der Handbrause 1,5 m lang ist. Die Stütze an die Wand mittels des serienmäβigen Befestigungsbausatzes
befestigen. Den exiblen Schlauch an die Handbrause und danach an den Mischer anschrauben.
INSTALACIÓN SOPORTE Y DUCHA-TELÉFONO
En el caso de que Su mezclador esté equipado con soporte y ducha-teléfono, realicen los agujeros en la
posición deseada manteniendo una distancia entre los ejes de 15 mm con una broca de Ø6 mm teniendo
en cuenta que el largo del exo de conexión entre el mezclador y la ducha-teléfono es de 1,5 m. Fijen el
soporte a la pared utilizando el juego de jación incluido en el suministro. Atornillen el exo a la ducha-
teléfono y, sucesivamente, al mezclador.
УСТАНОВКА СУППОРТА И ДУША
Если ваш смеситель оборудован суппортом и душем, просверлите отверстие сверлом Ø6 мм
в необходимом положении, сохраняя горизонтальное межосевое расстояние в 15 мм, учитывая,
что длина соединительного гибкого шланга между смесителем и душем равна 1,5 м. Прикрепите
суппорт к стене при помощи входящего в комплект крепежного комплекта. Привинтите гибкий шланг
к душу, затем к смесителю.
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

8

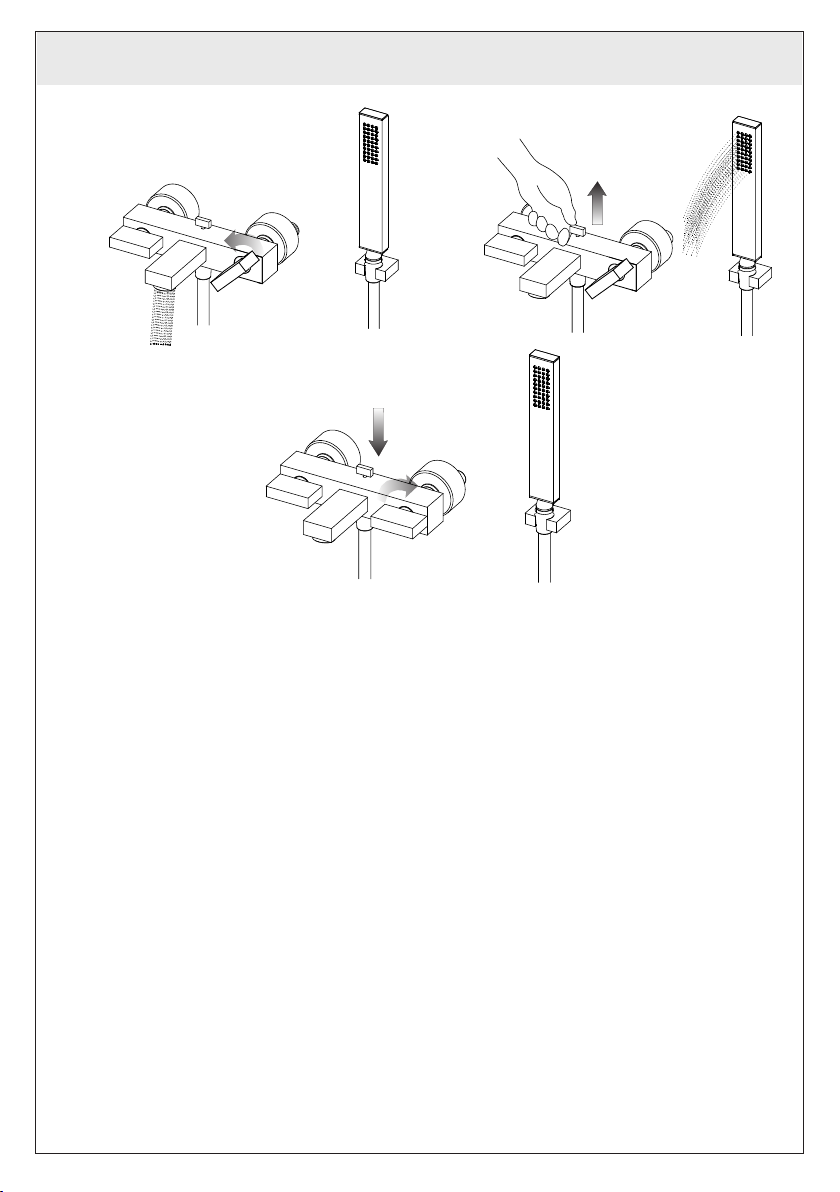

FUNZIONAMENTO DEL DEVIATORE
Il dispositivo permette la deviazione del usso dell’acqua alla doccetta collegata al monocomando. Per
azionare il deviatore è sufciente avviare la normale erogazione dell’acqua (A) e tirare il pomolo verso di sé
(B). In questo modo l’acqua uscirà dalla doccia. Per ripristinare la condizione iniziale basterà interrompere
l’erogazione agendo sulla maniglia e il pomolo ritornerà automaticamente in posizione di riposo (C).
DIVERTER OPERATION
The device allows the deviation of the water ux towards an handshower, connected to the single-lever
mixer. In order to operate the diverter it’s enough to run the normal water distribution (A) and pull the knob
toward himself (B). In this way the water will ow from the shower. To restore the initial condition, it will be
sufcient to stop the water distribution by means of the handle the knob automatically will return to the rest
position (C).
FONCTIONNEMENT DU DEVIATEUR
Le dispositif permet la déviation du ux d’eau vers une douche, connecté au monocommande. Pour action-
ner le déviateur, il est sufsant de commencer la distribution normale de l’ eau (A) en tirant le pommeau
vers ce-lui (B). De cette façon l’eau sortira de la douche. Pour rétablir la condition initiale, il faudra inter-
rompre la distribution de l’eau avec l’aide de la poignée et le pommeau retournera automatiquement a la
position de repos (C).
FUNKTION VOM UMSTELLVENTIL
Diese Vorrichtung ermöglicht das Ablenken des Wasserusses zu einer Handusche, die mit der Einhebel-
Mischbatterie verbunden ist. Um das Umstellventil zu betätigen, braucht man nur die übliche Wasserab-
gabe zu öffnen (A) und zieht dann den Kugelgriff zu sich haupte (B). Auf diese Weise wird das Wasser
über die Dusche abgegeben. Um die Ausgangsbedingungen wieder herzustellen ist es ausreichend, die
Wasserabgabe zu unterbrechen, indem man den Hebel betätigt und der Kugelgriff kehrt automatisch in
seine Ruhestellung zurück (C).
A
C
B
USO - USE - USAGE - GEBRAUCH - USO - ИСПОЛЬЗОВАНИЕ

9
FUNCIONAMIENTO DEL DESVIADOR
El dispositivo permite la desviación del ujo del agua a una ducha conectada al monomando. Para accio-
nar el desviador es suciente empezar la erogación normal del agua (A) y tirar el pomo hacia se (B). De
esta forma, el agua saldrá de la ducha. Para restablecer la condición inicial será suciente interrumpir la
erogación del agua con la ayuda de la maneta y el pomo volverá automáticamente a la posición de reposo
(C).
РАБОТА РАСПРЕДЕЛИТЕЛЯ
Устройство обеспечивает переключение потока воды на душ, подключенный к однорычажному
смесителю. Для включения распределителя достаточно включить обычную подачу воды (А) и
потянуть рукоятку вверх (В). В этом случае вода будет выходить из душа. Для восстановления
начального состояния достаточно будет прекратить подачу воды ручкой, после чего рукоятка
автоматически вернется в исходное положение (С).
USO - USE - USAGE - GEBRAUCH - USO - ИСПОЛЬЗОВАНИЕ

10

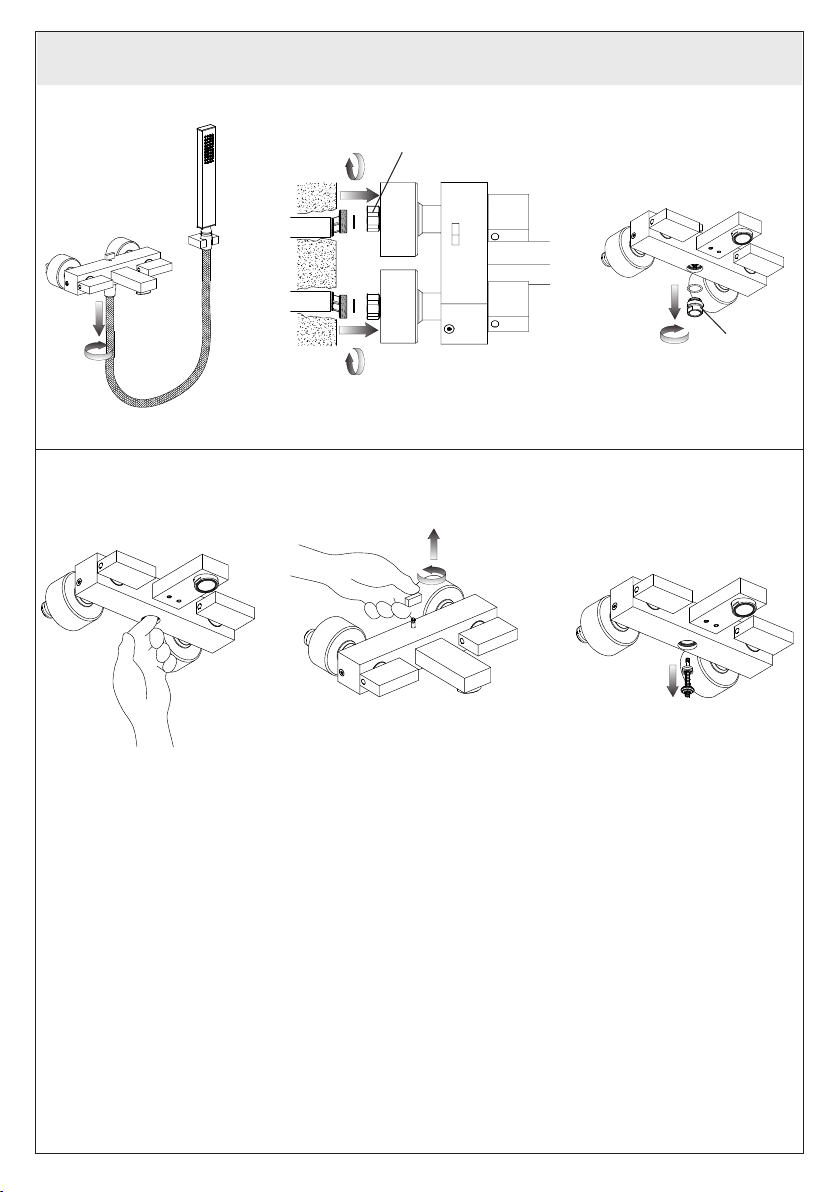

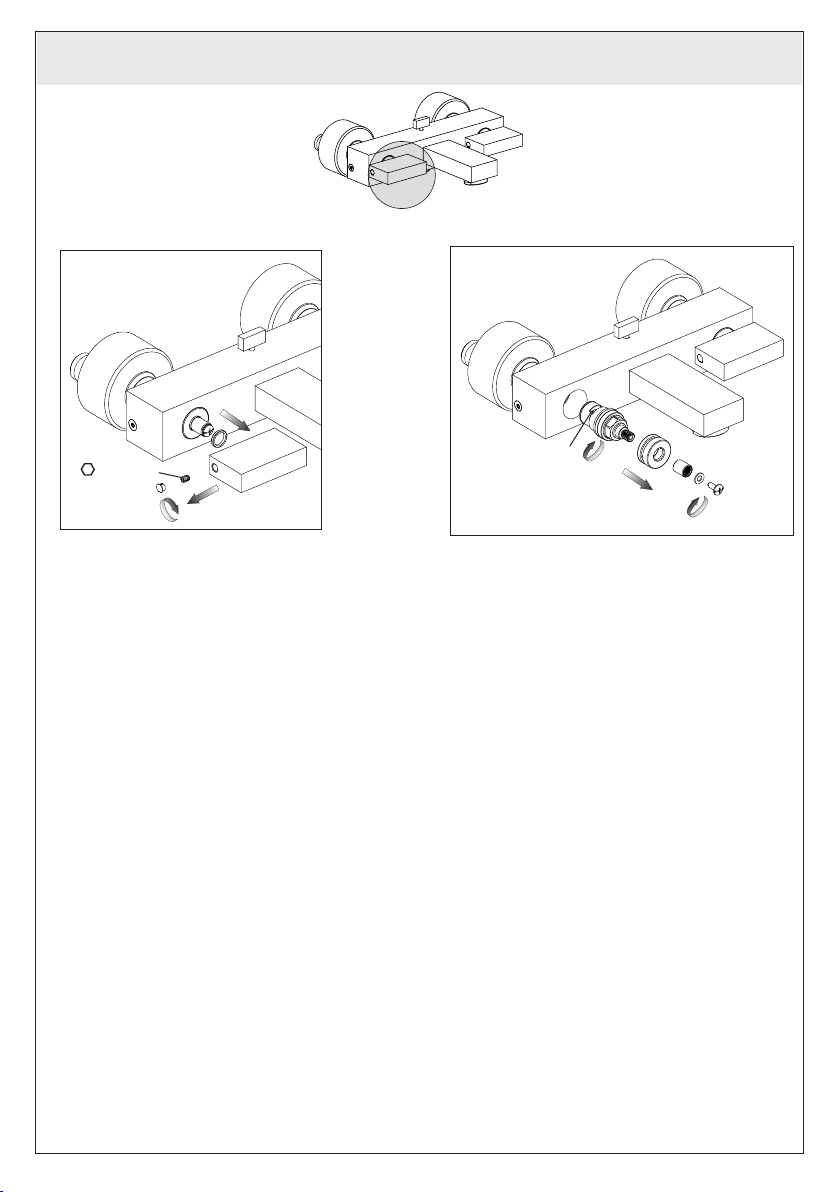

SOSTITUZIONE DEL DEVIATORE
Prima di effettuare questa operazione assicurarsi che l’acqua della rete idrica sia chiusa. Svitare il essibile
della doccetta. Per rendere più agevoli le operazioni seguenti è consigliabile smontare il miscelatore dalla
parete. Svitare il raccordo posto sotto il miscelatore facendo attenzione a non danneggiare/smarrire l’O-
ring. Spingere il dispositivo deviatore verso l’interno per svitare agevolmente il pomolo. Estrarre il deviatore
danneggiato e sostituirlo procedendo nella sequenza inversa.
REPLACING THE DIVERTING VALVE
Before making this operation make sure that water on the water network is closed. Unscrew the hose of the
shower. For the next operations it is easier to disassemble the mixer from the wall. Unscrew the connection
under the mixer paying attention not to damage/loose the O-ring. Push the diverting valve device towards
the interior to unscrew easily the knob. Remove the damaged diverting valve and replace it following the
opposite sequence.
SUBSTITUTION DU DÉVIATEUR
Avant d’effectuer cette opération vérier que l’eau du réseau hydrique est fermée. Dévisser le exible de
la douchette. Pour rendre plus faciles les opérations suivantes on conseille de démonter le mélangeur du
mur. Dévisser le raccord situé au-dessous le mélangeur faisant attention à ne pas endommager/perdre l’O-
ring. Pousser le dispositif déviateur vers l’intérieur pour dévisser facilement le bouton. Extraire le déviateur
abîmé et le remplacer en procédant dans la séquence inverse.
Ch. 30 mm
40
1 2 3
4 5 6
Ch. 18 mm
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ
