Vorwort
Die Informationen in diesem Dokument können ohne vorherige Ankündi-
gung geändert werden.
Ohne ausdrückliche schriftliche Erlaubnis der Firma GEUTEBRÜCK darf
kein Teil dieser Unterlagen für irgendwelche Zwecke vervielfältigt oder
übertragen werden, unabhängig davon, auf welche Art und Weise oder mit
welchen Mitteln, elektronisch oder mechanisch, dies geschieht.
© 2018 by GEUTEBRÜCK Alle Rechte vorbehalten.
Diese Betriebsanleitung entspricht dem derzeitigen technischen Stand
unserer Geräte. Änderungen und Irrtümer vorbehalten.
Die vorliegende Betriebsanleitung gibt Ihnen alle notwendigen Hinweise
zum sachgerechten und sicheren Umgang mit dem G-ST 8000+.
Bitte lesen und beachten Sie unbedingt die vorliegende Betriebsanleitung,
damit Fehler und Gefahren vermieden werden.
Diese Betriebsanleitung ist gültig für das G-ST 8000+. Die Betriebsanlei-
tung ist nur soweit gültig, wie Ihr Gerät dem darin beschriebenen Stand
entspricht.
Diese Anleitung enthält alle Angaben, die für Transport, Montage, Inbe-
triebnahme der Geräte erforderlich sind.
Lesen Sie daher die vorliegende Betriebsanleitung vor der ersten Inbe-
triebnahme sorgfältig durch, um so den sicheren Einsatz der Geräte zu
gewährleisten.
Beim Auftreten von Störungen oder Instandsetzungserfordernissen unbe-
dingt Kontakt mit unserem qualifizierten Personal aufnehmen.
Sämtliche Wartungs- und Instandsetzungsarbeiten sind von qualifiziertem
Personal auszuführen. Werden Wartungs- oder Instandsetzungsarbeiten
vernachlässigt bzw. unsachgemäß durchgeführt, erlischt unsere Gewähr-
leistung.
G-ST 8000+
2
Zurück zum
Inhaltsverzeichnis

Inhaltsverzeichnis
Vorwort .......................................................................................................... 1
Allgemeine Hinweise und Sicherheit ......................................................... 3
Bestimmungsgemäßer Gebrauch .............................................................. 3
Zeichenerklärung und Definitionen ............................................................. 3
Allgemeine Sicherheitshinweise ................................................................. 4
Gerätebeschreibung .................................................................................... 5
G-ST 8000+ im Überblick ........................................................................... 5
Transport, Lagerung, Erstinbetriebnahme .................................................. 6
Lieferumfang ............................................................................................... 6
Geräteansichten ......................................................................................... 7
Frontansicht ohne Blende........................................................................... 7
Frontplatte mit Steuerelementen und Signalanzeigen ....................................... 8
Festplatteneinschub .......................................................................................... 9
Festplatteneinschub entnehmen ...................................................................... 10
Rückansichten .......................................................................................... 11
Aufstellen und Inbetriebnahme ................................................................ 12
Voraussetzungen ...................................................................................... 12
Rahmenbedingungen prüfen ........................................................................... 12
Hilfsmittel zur Inbetriebnahme ......................................................................... 12
Vorbereitungen treffen ..................................................................................... 13
Hinweise zur Installation von eigenen PC-Karten und externen Geräten ........ 13
Gerät anschließen .................................................................................... 14
Gerät einschalten ..................................................................................... 14
Erstanmeldung ......................................................................................... 15
Gerät ins Netzwerk einbinden .................................................................. 15
Mit dem G-ST 8000+ arbeiten .................................................................... 16
Online-Dokumentation nutzen .................................................................. 18
I/O-Kontakte verwalten ........................................................................... 19
Kontakte belegen ............................................................................................ 19
I/O-Kontakte im G-Set hinzufügen ................................................................... 21
I/O Kontakte - Alarm bei Netzteilausfall .................................................... 22
I/O Einstellungen ............................................................................................. 22
Weitere Anschlüsse nutzen ...................................................................... 24
Externe Anschlüsse ......................................................................................... 24
Gerät ausschalten .................................................................................... 26
System in Auslieferungszustand zurücksetzen ............................... 27
Service und Wartung ................................................................................. 29
Gehäuse öffnen ........................................................................................ 29
Netzteil wechseln ...................................................................................... 30
Anhang ........................................................................................................ 31
Technische Daten ..................................................................................... 31
G-ST 8000+
3
Zurück zum
Inhaltsverzeichnis

Allgemeine Hinweise und Sicherheit
Bestimmungsgemäßer Gebrauch
Das G-ST 8000+ ist ein hoch performantes, digitales Videomanagementsystem auf
Basis modernster Prozessorarchitekturen.
Das G-ST 8000+ unterstützt die direkte Aufzeichnung und Wiedergabe von Netz-
werkkameras. Die Aufzeichnungsrate hängt vom jeweiligen Typ der Netzwerkka-
mera ab.
Standard- und Megapixel-Kameras können in allen von der Kamera unterstützten
Auflösungen aufgezeichnet und im entsprechenden Format dargestellt werden.
Zeichenerklärung und Definitionen
In der vorliegenden Betriebsanleitung werden Symbole und Piktogramme verwen-
det, deren Bedeutung Sie sich gut einprägen sollten. Diese Symbole helfen Ihnen,
die Informationen in dieser Betriebsanleitung schneller zu verstehen und machen
Sie auf Gefahren oder wichtige Hinweise aufmerksam.
Achtung!
Gefahrenzeichen. Es wird auf Gefahren sowie auf Gebote und auf Verbote hinge-
wiesen, um Personen- oder Sachschäden zu vermeiden.
Warnung vor elektrischer Energie!
Es besteht Lebensgefahr! Beachten Sie, dass Arbeiten an elektrischen Einrichtun-
gen nur von Elektrofachkräften vorgenommen werden dürfen.
Hinweis!
Hinweis/Empfehlung/Tipp
Begriffsbestimmungen
 Anwender, Bediener: Person, die vom Betreiber die Befugnis hat, das Gerät an-
zuwenden. Der Anwender muss eine Unterweisung im sicheren Umgang mit
dem Gerät durch den Betreiber erhalten haben.
 Betreiber: Verantwortlicher für die sichere Aufstellung, turnusmäßige Wartung
und Reinigung des Gerätes.
 Qualifiziertes Personal: Geschultes und vom Betreiber oder von
GEUTEBRÜCK autorisiertes Fachpersonal, welches die Geräte kennt und mit
der Technik des Gerätes vertraut ist. Qualifiziertes Personal ist ausgebildet und
fähig, das Gerät zu warten und zu reparieren.
G-ST 8000+
4
Zurück zum
Inhaltsverzeichnis

Allgemeine Sicherheitshinweise
Bei Gebrauch, Instandhaltung und Wartung der Geräte sind zum Schutz des Bedieners, des
Wartungs- und Servicetechnikers sowie des Gerätes folgende grundsätzliche Sicherheitsmaß-
nahmen zu beachten:
 Bei der Entwicklung und beim Bau der Geräte wurden die anerkannten Regeln der Tech-
nik sowie die anerkannt gültigen Normen und Richtlinien berücksichtigt und angewendet.
 Außerdem wurden die Geräte so entwickelt und konstruiert, dass Gefährdungen durch
den bestimmungsgemäßen Gebrauch weitestgehend ausgeschlossen sind.
Dennoch sehen wir uns verpflichtet, Ihnen die folgenden Sicherheitsmaßnahmen zu be-
schreiben, damit Restgefährdungen ausgeschlossen werden können.
Warnung!
Wenn elektrische Maschinen eingesetzt werden, müssen die grundlegenden Sicherheitsvor-
kehrungen befolgt werden, um Risiken von Feuer, elektrischem Schlag und Verletzungen von
Personen auszuschließen. Deshalb lesen und beachten Sie die vorliegende Betriebsanleitung,
bevor Sie mit Ihrer Arbeit beginnen. Bewahren Sie diese Anleitung in Reichweite des qualifi-
zierten Personals und des Anwenders auf.
Beim Betrieb des Gerätes sind die am Einsatzort geltenden Gesetze, sonstigen Vorschriften,
Normen und Regeln der Technik zu beachten. Im Interesse eines sicheren Arbeitsablaufes
sind Betreiber und Aufsichtspersonen für deren Einhaltung verantwortlich.
Überprüfen Sie bei allen Arbeiten das Gerät auf eventuelle Beschädigungen.
Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwand-
freien Betrieb sicherzustellen. Sollte das Gerät in irgendeiner Form beschädigt sein, darf mit
ihm nicht mehr gearbeitet werden. Sorgen Sie dafür, dass die Geräte fachgerecht repariert
werden. Kennzeichnen Sie den Defekt deutlich und ziehen Sie den Netzstecker, damit bis zur
Reparatur keine Unfälle oder Schäden durch ein defektes Gerät entstehen oder dadurch verur-
sacht werden können.
Verwenden Sie die Netzanschlussleitung nicht für Zwecke, für die sie nicht bestimmt ist. Schüt-
zen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
In Gefahrensituationen oder bei technischen Störungen sofort das Gerät vom Netz trennen.
Warnung vor elektrischer Energie!
Bei Beschädigungen darf mit dem Gerät nicht mehr gearbeitet werden. Gerät vom Netz tren-
nen!
Achtung!
Bei allen Reparatur- und Instandhaltungsarbeiten muss das Gerät vom Netz getrennt werden.
Arbeiten an der elektrischen Einrichtung dürfen nur von einer qualifizierten Elektrofachkraft vor-
genommen werden.
Es dürfen nur Originalersatzteile verwendet werden. Andernfalls können Unfälle für den An-
wender entstehen.
Achtung!
Bei Ersatz der Mainboard Batterie durch einen ungeeigneten Akkutyp besteht Explosionsge-
fahr. Nur nach den jeweils gültigen gesetzlichen Bestimmungen und örtlichen Vorschriften ent-
sorgen.
G-ST 8000+
5
Zurück zum
Inhaltsverzeichnis

Gerätebeschreibung
G-ST 8000+ im Überblick

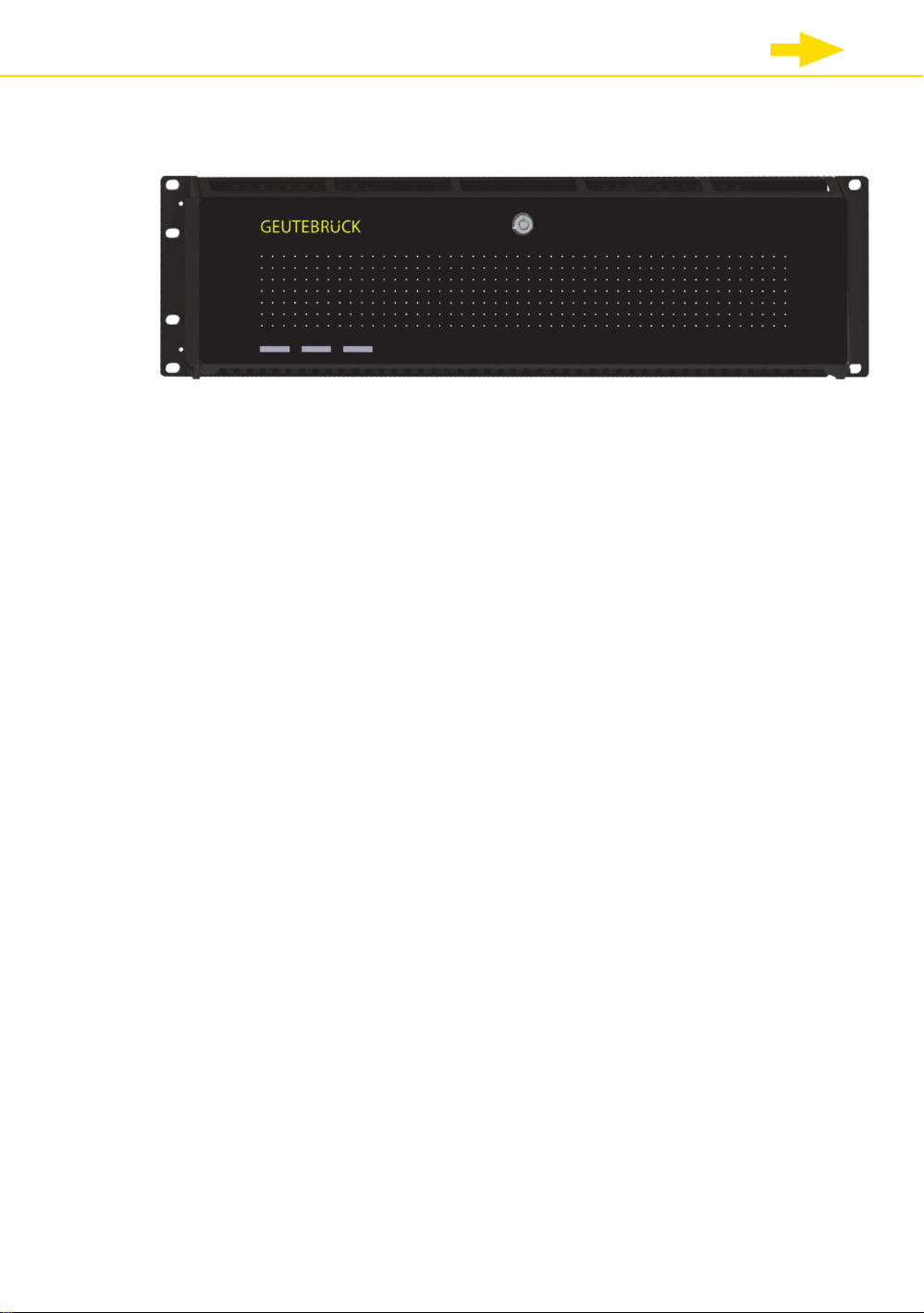

Abb.: G-ST 8000+ Expert Server Security System
Das G-ST 8000+ ist die hochverfügbare, redundante System-Plattform für den Einsatz in
sehr großen Niederlassungen.
Durch die flexible Erweiterbarkeit mit einer Vielzahl von Software-Optionen, wie Video
Content Analysen oder Schnittstellen zu Drittsystemen eignet sie sich hervorragend so-
wohl für Video Security Aufgaben aller Art, als auch zur automatischen Prozessvisualisie-
rung (Value Imaging) in logistischen Lieferketten.
Produktmerkmale
■ Expert Server Videosicherheitslösung für anspruchsvolle, größere und komplexe
Installationen.
■ Redundantes Netzteil und vollwertig integriertes RAID-System mit bis zu 16 Festplat-
tenslots.
■ Möglichkeit zur Anbindung weiterer externen Speicherlösungen wie iSCSI RAID-Sys-
teme oder JBODs.
■ High-End Video Engine G-Core (optional).
■ Herausragende Bildverarbeitungsleistung durch Nutzung von GPU Beschleunigung
und 64 Bit Architektur.
■ Windows 2016 Server Essentials für Embedded Systeme (64 Bit).
■ Anschlussmöglichkeit von bis zu 128 IP-Kameras (optional).
■ 3 x G-Core/ViewConnect (8.34010) inklusive, 10 maximal (optional).
■ Unterstütze Bilddatenbankgröße von 256 TB brutto (optional).
■ Erfüllung höchster datenschutzrechtlicher Anforderungen: Verschlüsselte Übertra-
gung, Privacy Masking, manipulationssichere Datenbankarchitektur, Wasserzeichen,
umfangreiche Zugriffsrechtedefinitionen (optional).
G-ST 8000+
6
Zurück zum
Inhaltsverzeichnis

Transport, Lagerung, Erstinbetriebnahme
Transport und Lagerung
Das Gerät wird werkseitig in einem Transportkarton mit einem speziellen
Verpackungspolster versandt.
Dadurch wird das Gerät vor Transportschäden gesichert.
Verwenden Sie nach Möglichkeit immer die Originalverpackung des Gerä-
tes.
Transport- und Lagerbedingungen
 Temperatur: 0°C bis + 40°C
 relative Luftfeuchtigkeit: 10% bis 90% (ohne Kondensation)
Aufstellungshinweise und Erstinbetriebnahme
 Die Geräte dürfen nur durch qualifiziertes Personal installiert werden,
das mit den Geräten vertraut ist.
 Die Geräte dürfen erst in Betrieb genommen werden, wenn sicherge-
stellt ist, dass alle zutreffenden Sicherheitsanforderungen erfüllt sind.
Lieferumfang
Prüfen Sie, ob folgende Bestandteile im Lieferumfang enthalten sind:
 G-ST 8000+
 Handbuch
 Installations-/Recovery-DVD
 Netzkabel
 Hersteller-Treiber-CD
G-ST 8000+
7
Zurück zum
Inhaltsverzeichnis

Geräteansichten
Frontansicht ohne Blende
Abbildung: Frontansicht G-ST 8000+ ohne Blende
1 Serieller RS232-Anschluss
2 Vorderer USB-2.0-Anschluss
3 SSD-Festplatteneinschub
4 Frontplatte mit Steuerelementen und Signalanzeigen
5 Festplattensteckplatz mit Festplatteneinschub
G-ST 8000+
8
Zurück zum
Inhaltsverzeichnis

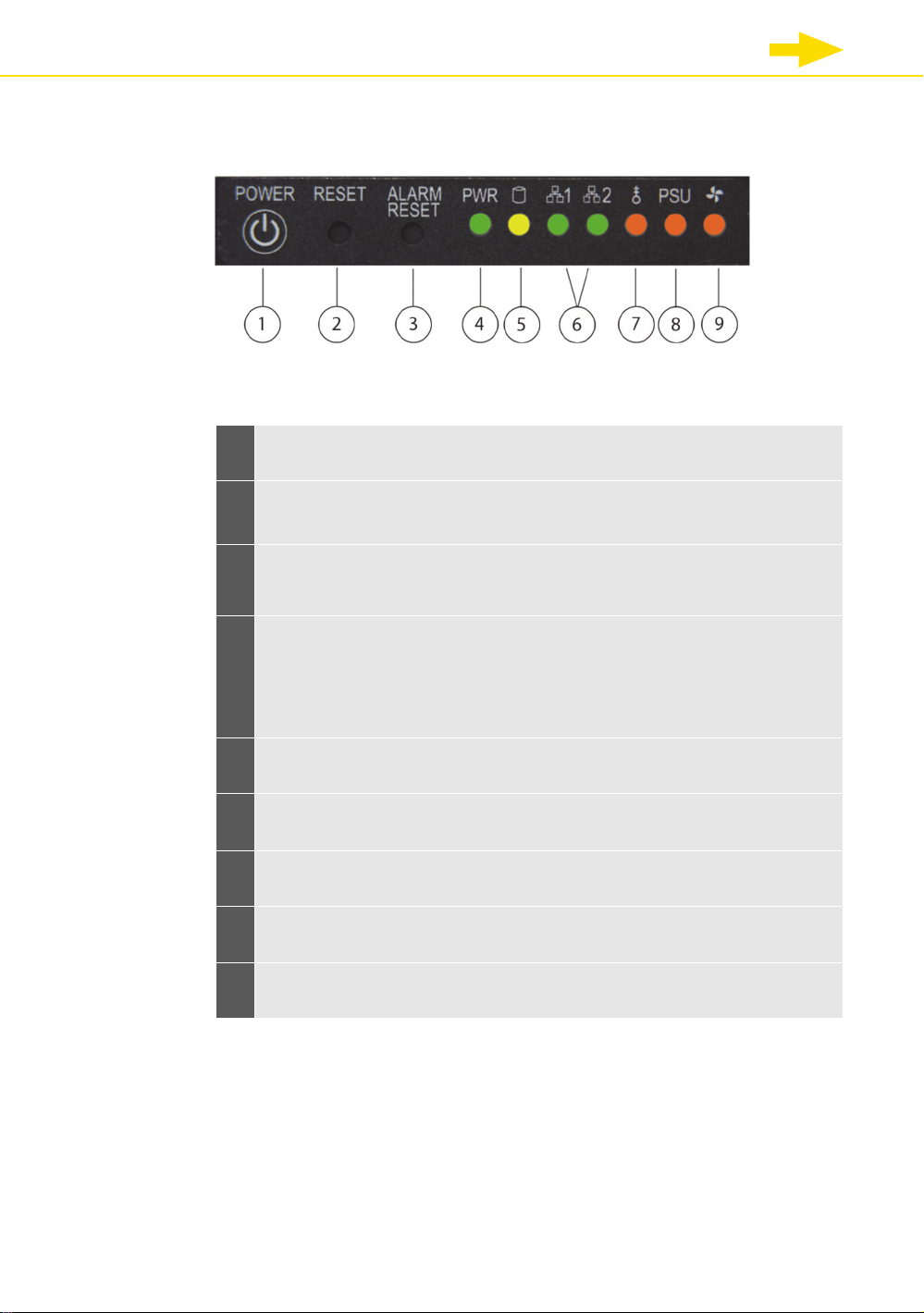

Frontplatte mit Steuerelementen und Signalanzeigen
Abbildung: G-ST 8000+
1 Netztaste
System EIN/AUS
2 Systemreset-Taste
System neu starten und initialisieren
3 Alarmbestätigung
Akustisches Alarmsignal abschalten
4 Betriebsanzeige
Leuchtet dauerhaft grün, wenn das System mit Strom versorgt wird.
Blinkt grün im Standby-Modus
Wenn die LED nicht leuchtet, wird das System nicht mit Strom versorgt
5 SATA-LED
Blinkt gelb, wenn auf das SATA-Laufwerk (CD/DVD) zugegriffen wird
6 Netzwerk-LEDs (Netzwerkkarten 1 und 2)
Blinken grün, wenn Daten über die Netzwerkkarte übertragen werden
7 Temperatur-LED
Leuchtet dauerhaft orange, wenn die Systemtemperatur zu hoch ist
8 Netzteilfehler-LED
Leuchtet dauerhaft orange, wenn das Netzteil defekt ist
9 Lüfterfehler-LED
Leuchtet dauerhaft orange, wenn mindestens ein Systemlüfter defekt ist
G-ST 8000+
9
Zurück zum
Inhaltsverzeichnis

Festplatteneinschub
Abbildung: Festplatteneinschub
1 Betriebsanzeige
Leuchtet dauerhaft grün, wenn eine Festplatte eingebaut ist und mit Strom
versorgt wird
2 Zugriffs-LED
SATA:
Leuchtet nicht im Ruhezustand, blinkt blau beim Datenzugriff
SAS:
Leuchtet dauerhaft blau im Ruhezustand, blinkt blau beim Datenzugriff
3 Fehler/Rebuilding-LED
Fehler: Leuchtet dauerhaft rot
Rebuilding: Blinkt rot, wenn die Festplatte Teil eines fehlerhaften Arrays ist
4 Arretierhebel
Zum Entriegeln des Festplatteneinschubs nach links schieben
5 Disk-ID
Fortlaufende Nummer in der Speicherverwaltung des RAID-Controllers
G-ST 8000+
10
Zurück zum
Inhaltsverzeichnis

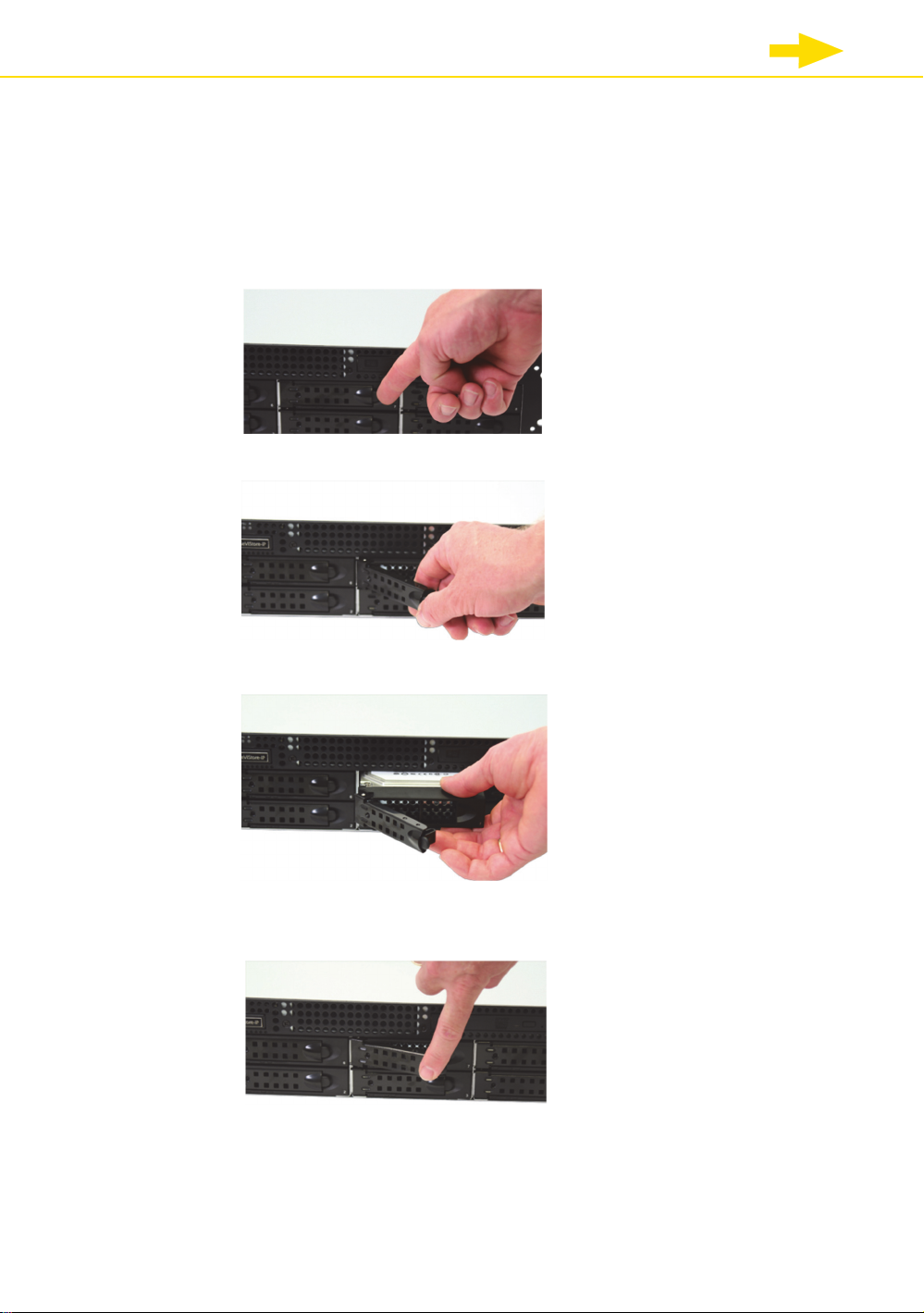

Festplatteneinschub entnehmen
Festplatten können nicht nur bei ausgeschaltetem System, sondern auch im laufen-
den Betrieb entnommen werden (Hot Plug). Dies sollte jedoch nur beim Ausfall einer
Festplatte erfolgen. Wenn kein Festplattenfehler aufgetreten ist, sollten Sie Festplat-
ten nicht im laufenden Betrieb entnehmen, da es beim Entnehmen fehlerfrei arbei-
tender Festplatten zu Datenverlust kommen kann.
■ Drücken Sie den Arretierhebel nach links.
■ Ziehen Sie den Arretierhebel des Einschubs zu sich hin.
■ Ziehen Sie den Einschub aus dem Gehäuse.
■ Setzen Sie den Einschub wieder ins System, indem Sie es so weit wie möglich
ins Gehäuse schieben. Schließen Sie den Arretierhebel, um das Einschubele-
ment zu arretieren.
G-ST 8000+
11
Zurück zum
Inhaltsverzeichnis

Rückansichten
Abbildung: Rückansicht G-ST 8000+
1 Redundante Netzteile
2 Anschluss für PS/2-Maus (6-polige Mini-DIN-Buchse)
3 Anschluss für PS/2-Tastatur (6-polige Mini-DIN-Buchse)
4 USB-2.0-Anschlüsse 1 bis 4
5 Display Port (2x) zum Anschluss eines PC-Monitors
6 Serielle RS-232-Schnittstelle (9-poliger Sub-D-Stecker)
7 DVI-D Grafikausgang zum Anschluss eines PC-Monitors
8 Netzwerkanschluss (2x) (Ethernet 10 /100 / 1000 Base/T - RJ45)
9 USB 3.0 Schnittstellen (4x)
10 Soundkartenanschlüsse
11 10/100-MBit/s-Anschluss RJ45 zur Fernsteuerung des RAID-Controllers
12 Steuereingänge zum Anschluss externer Kontakte für die ereignis-
gesteuerte Bildaufzeichnung / Relaisausgänge
Die Position der Anschlüsse kann variieren!
Bitte schauen Sie bei Abweichungen in das mitgelieferte Mainboard-Handbuch.
Bei Verwendung eines analogen Monitors benötigen Sie einen DisplayPort zu VGA Adapter
(Art. Nr.: 5.39401).
G-ST 8000+
12
Zurück zum
Inhaltsverzeichnis

Aufstellen und Inbetriebnahme
Voraussetzungen
Rahmenbedingungen prüfen
Bevor Sie Ihr G-ST in ein vorhandenes Netzwerk integrieren, müssen Sie si-
cherstellen, dass folgende Bedingungen erfüllt sind:
 Es liegt ein funktionierendes Netzwerk mit TCP/IP-Protokoll vor (100/1000 Mbit
Ethernet). Bei anderen Netzwerken muss die Integrierbarkeit des G-ST zunächst
erfolgreich nachgewiesen werden.
 Zur Inbetriebnahme ist ein Netzwerk-Administrator vor Ort notwendig, der bei
Problemen mit dem Netzwerk umgehend eingreifen kann.
 Der zuständige Netzwerk-Administrator muss für jedes G-ST und für jeden Ein-
stell- und Bildwiedergabe-PC eine freie IP-Adresse, gegebenenfalls mit Subnetz-
maske und Standard-Gateway bereitstellen. Zusätzlich ist eine freie IP-Adresse
pro Netzwerksegment erforderlich. Diese zusätzliche IP-Adresse wird für Test-
aufbauten während der Inbetriebnahme benötigt und muss nach Abschluss der
Arbeiten verfügbar bleiben.
■ Mit Hilfe des Diagnosewekzeugs PING, das üblicherweise als Konsolenbefehl
ausgeführt wird, muss eine funktionierende Kommunikation zwischen dem
G-ST und den Einstell- bzw. Bildwiedergabe-PCs nachweisbar sein. Eine funkti-
onierende Namensauflösung können Sie ebenfalls mit PING aufzeigen. Sie star-
ten das Kommandofenster mit Rechtsklick auf Start  Klick auf
Command Prompt  Eingabe PING + IP-Adresse.
Hilfsmittel zur Inbetriebnahme
Stellen Sie vor der Inbetriebnahme sicher, dass alles für die Installation notwendige
Zubehör vorhanden ist, und schließen Sie das Zubehör an.
Soll die Parametrierung und Bedienung des Systems direkt am G-ST erfolgen, benö-
tigen Sie folgende Geräte:
 S-VGA Monitor (Mindestauflösung von 1024 x 768 Pixeln, 17-Zoll empfohlen),
 USB -Tastatur und USB -Maus.
Schließen Sie Maus und Tastatur über die USB/PS2-Anschlüsse auf der Rückseite
an das Gerät an.
Verwenden Sie nur Standard-Tastaturen und PC-Mäuse, die mit MS Windows
kompatibel sind.
Schließen Sie das Monitorkabel an der DVI-Buchse auf der Rückseite des Gerätes
an. Bei Verwendung eines analogen Monitors benötigen Sie einen
DisplayPort zu VGA Adapter (Art. Nr.: 5.39401).
Der zur Grafikkarte gehörende Gerätetreiber ist bereits auf dem Gerät installiert.
Für die Netzwerkintegration des G-ST empfehlen wir die folgenden Inbetriebnahme-
Werkzeuge:
 Laptop mit installierter Netzwerkkarte und erforderlicher Netzwerkkonfiguration.
Für Tests reicht eine Installation unter MS Windows 7 aus.
 Stellen Sie die Verbindung zwischen dem G-ST und dem Auswerte-PC über ei-
nen Switch her oder nutzen Sie ein gekreuztes Netzwerk-Kabel.
Maus und
Tastatur
Monitor
Netzwerk-
integration
G-ST 8000+
13
Zurück zum
Inhaltsverzeichnis

Vorbereitungen treffen
Bevor Sie mit den Anschluss- und Einstellarbeiten beginnen, sollten Sie einige An-
gaben über Ihre Hardware und die Anwendung Ihrer Anlage wissen bzw. in Erfah-
rung bringen:
 Anzahl und Hersteller der aufzuzeichnenden Kameras.
 Anzahl und Art der Eingangskontakte zur Ereignisaufzeichnung.
 Bei serieller Anbindung von Geld-Ausgabe-Automaten oder Zutritt-Kontroll-Sys-
temen mit Kartenlesern das verwendete Protokoll und die seriellen Parameter.
 Die erforderliche Speicherkapazität für die Bilddaten.
Berücksichtigen Sie hier 15% der errechneten Bildspeicherkapazität zusätzlich
für die Verwaltung der Bilder.
 Aufzeichnungsraster (Anzahl der Bilder pro Zeiteinheit) der entsprechenden Ka-
meras für die Permanent- und/oder Ereignisaufzeichnung.
Sie sollten zudem im Umgang mit MS Windows erfahren sein und Hardware
und Software installieren können.
Bei der Einrichtung von Netzwerk-Anwendungen sollten Sie zusätzlich über die fol-
genden Informationen verfügen:
 die Netzwerktopologie und -technik sowie die Zuständigkeiten Ihrer Anlage.
 den Computernamen und/oder die IP-Adressen der einzustellenden Rechner
und Geräte.
Hinweise zur Installation von eigenen PC-Karten und externen Geräten
Um aufwändige Installationsarbeiten zu vermeiden und eine fehlerfreie Funktions-
weise zu gewährleisten, berücksichtigen Sie bitte folgende Hinweise:
 Setzen Sie nach Möglichkeit nur die von GEUTEBRÜCK angebotenen PC- Kar-
ten ein. Haben Sie diese Karten zusammen mit dem Gerät bestellt, sind sie be-
reits betriebsbereit installiert.
Bei Nachbestellung einer Karte empfehlen wir dringend, den Einbau und die In-
stallation direkt mit zu bestellen.
Der Einbau eigener PC-Karten erfolgt auf eigenes Risiko, da wir in diesem Fall
keine Verantwortung für eine fehlerfreie Funktionsweise Ihrer Anlage überneh-
men können.
 Verwenden Sie nur Monitore, die die hier genannten Mindestanforderungen er-
füllen. Verwenden Sie nach Möglichkeit nur Standard-Tastaturen und PC-
Mäuse, die MS Windows-kompatibel sind.
 Verwenden Sie nach Möglichkeit Drucker, die von MS Windows unterstützt wer-
den und deren Druckertreiber sich auf der Systemfestplatte im Windows- Ver-
zeichnis befinden.
Für den Anschluss externer Geräte beachten Sie generell:
 G-ST 8000+-Geräte besitzen kein CD-ROM-/DVD-Laufwerk.
 Für den Einsatz einer Recovery-DVD benötigen Sie ein externes USB-Laufwerk.
Achten Sie bei der Geräteauswahl darauf, dass die Geräte MS-Windows-kom-
patibel sind.
Netzwerk-
Anwendungen
G-ST 8000+
14
Zurück zum
Inhaltsverzeichnis

Gerät anschließen
Alle Anschlüsse erfolgen auf der Geräterückseite. Zusätzlich stehen auf der Front-
seite zwei USB-Anschlüsse zur Verfügung.
Bitte beachten Sie zu Ihrer Sicherheit und zur Sicherheit des Gerätes folgende Vor-
sichtsmaßnahmen.
Achtung!
 Alle Anschlussarbeiten nur am ausgeschalteten Gerät vornehmen!
 Gehäusedeckel nicht entfernen! Im Innern dieses Gerätes befinden sich aus-
schließlich wartungsfreie Bauteile. Überlassen Sie jegliche Reparaturen grund-
sätzlich nur qualifiziertem Fachpersonal.
 Informieren Sie sich für den Betrieb von externen USB Geräten vorher über die
Reihenfolge von Treiberinstallation und Anschluss des Gerätes.
 Für sämtliche Steuerleitungen ausschließlich abgeschirmtes Kabel verwenden.
Den Leitungsschirm am Ende verdrillen und auf den Rahmen der SUB-D-Ver-
bindung (Stecker oder Buchse) löten.
 Leitungsadern nicht mit dem Leitungsschirm kurzschließen. Isoliertülle über den
Schirm schieben, um Kurzschlüsse zu vermeiden.
 Leitungsschirm nicht auf einen Masseanschluss (Pin) legen.
 Den verdrillten Teil des Leitungsschirms im Stecker (Buchse) möglichst kurz
halten.
Gerät einschalten
Bevor Sie das Gerät einschalten, beachten Sie bitte die folgenden Sicherheits-
hinweise.
 Zum Anschließen eine Steckdose mit Schutzkontakt verwenden.
 Auf eine Spannungsversorgung zwischen 110 VAC und 230 VAC achten.
 Während des Hochfahrens keine Taste betätigen! Das Betriebssystem ist für
Ihr Gerät exakt vorkonfiguriert. Durch Drücken einer Taste während des Hoch-
fahrens könnte diese Konfiguration beeinträchtigt werden.
Um das Gerät einzuschalten, gehen Sie folgendermaßen vor:
1. Schließen Sie das Gerät an die Spannungsversorgung an.
2. Betätigen Sie die Ein-/Ausschalter am Netzteil auf der Geräterückseite. Damit ist
das Gerät eingeschaltet.
3. Warten Sie, bis das Betriebssystem hochgefahren ist und das folgende Login-
Fenster angezeigt wird. Bei diesem Vorgang werden der Client und die Daten-
bank des Gerätes automatisch gestartet.
G-ST 8000+
15
Zurück zum
Inhaltsverzeichnis

Erstanmeldung

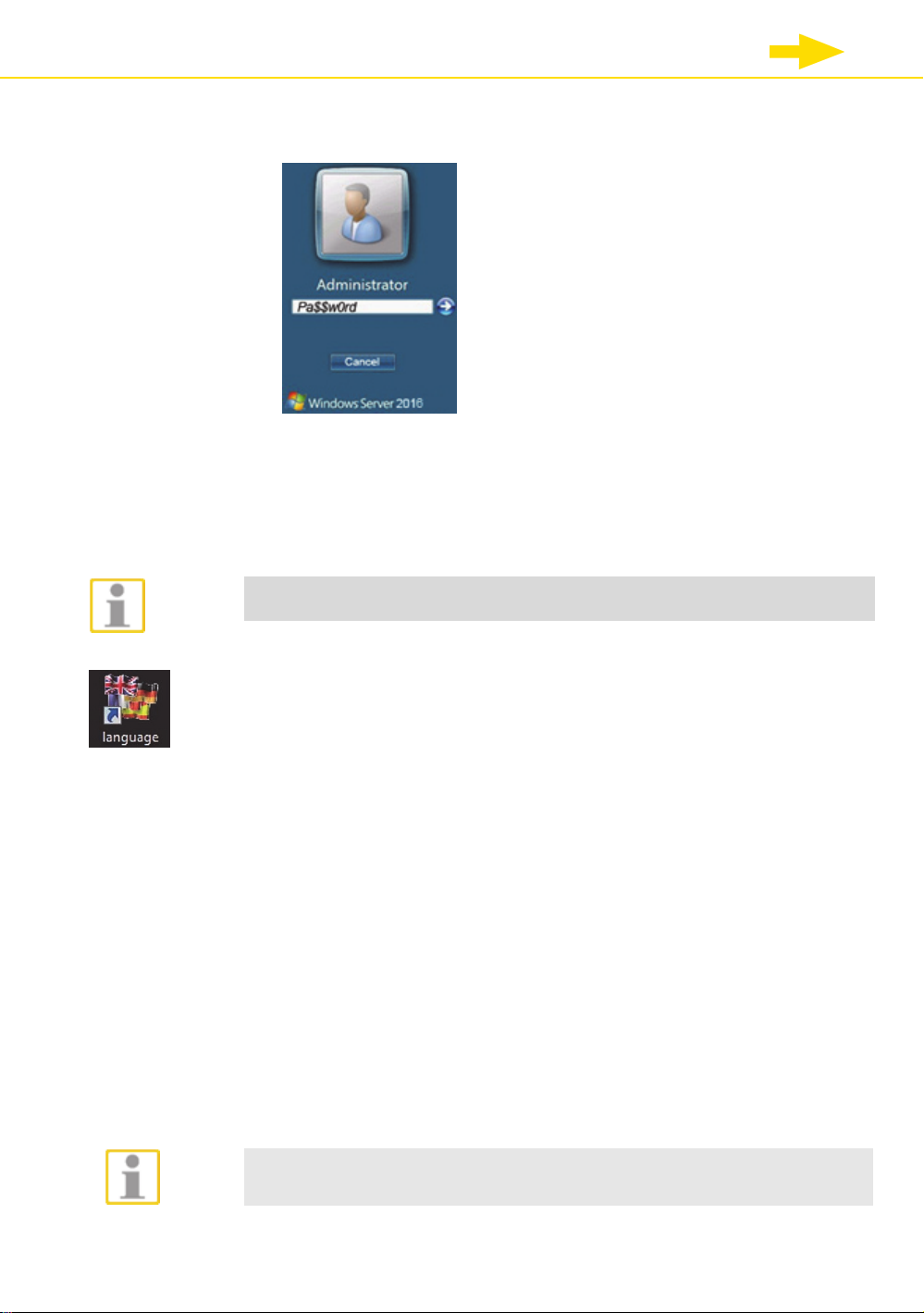

 Bei Windows-Erstanmeldung verwenden Sie bitte folgenden Login:
Benutzername: Administrator
Passwort: Pa$$w0rd
Bestätigen Sie mit der "ENTER" – Taste.
■
Das Benutzerprofil Admin erlaubt Vollzugriff auf Ihr G-ST 8000+.
■ Danach können Sie Ihre Login-Daten beliebig ändern.

Sie befinden sich nun auf der Betriebssystem-Ebene.
Stellen Sie als erstes Ihre Landessprache ein.

Das G-ST wird in der Spracheinstellung Englisch ausgeliefert.

Führen Sie zum Ändern der in Windows angezeigten Sprache die folgenden Schritte
aus:
 Fügen Sie die gewünschte Sprache hinzu.
 Legen Sie die Sprache als primäre Sprache fest.
Mit Doppelklick auf das Language-Icon und Klick auf „Install display languages“
öffnen Sie das Auswahlmenü.
Folgen Sie den weiteren Anweisungen des Betriebssystems.
Nach Neustart des Geräts befinden Sie sich auf der Betriebssystemebene. Im
Windows-Startmenü/Desktop werden die Symbole der Anwendungen angezeigt, die
für den Betrieb des G-ST 8000+ relevant sind.
Gerät ins Netzwerk einbinden
Lassen Sie die folgenden Arbeiten am besten von einem Administrator durchführen:
1. Weisen Sie dem G-ST die vorgesehene IP-Adresse zu, um es in das Netzwerk
zu integrieren. Die manuelle Vergabe von IP-Adressen erfolgt über die Einstel-
lungen der Netzwerkkarte des Geräts.
2. Prüfen Sie mit Hilfe des Konsolenbefehls PING, ob das Gerät korrekt in das
Netzwerk eingebunden werden konnte.
Sie starten das Kommandofenster mit Rechtsklick auf Start  Klick auf
Command Prompt  Eingabe PING + IP-Adresse.
Grundsätzlich ist bei der Vergabe von IP-Adressen darauf zu achten, dass die ver-
gebene Adresse auch frei verfügbar ist und nicht schon für eine andere Netzwerk-
komponente vergeben wurde.
G-ST 8000+
16
Zurück zum
Inhaltsverzeichnis

Mit dem G-ST 8000+ arbeiten
Nachdem das G-ST gestartet und erfolgreich in ein Netzwerk eingebunden wurde,
können Sie mit dem Gerät arbeiten.
Das G-ST verfügt über folgende Anwendungen, die über die Startleiste oder durch
das entsprechende Symbol auf dem Desktop mit Doppelklick geöffnet werden kön-
nen:

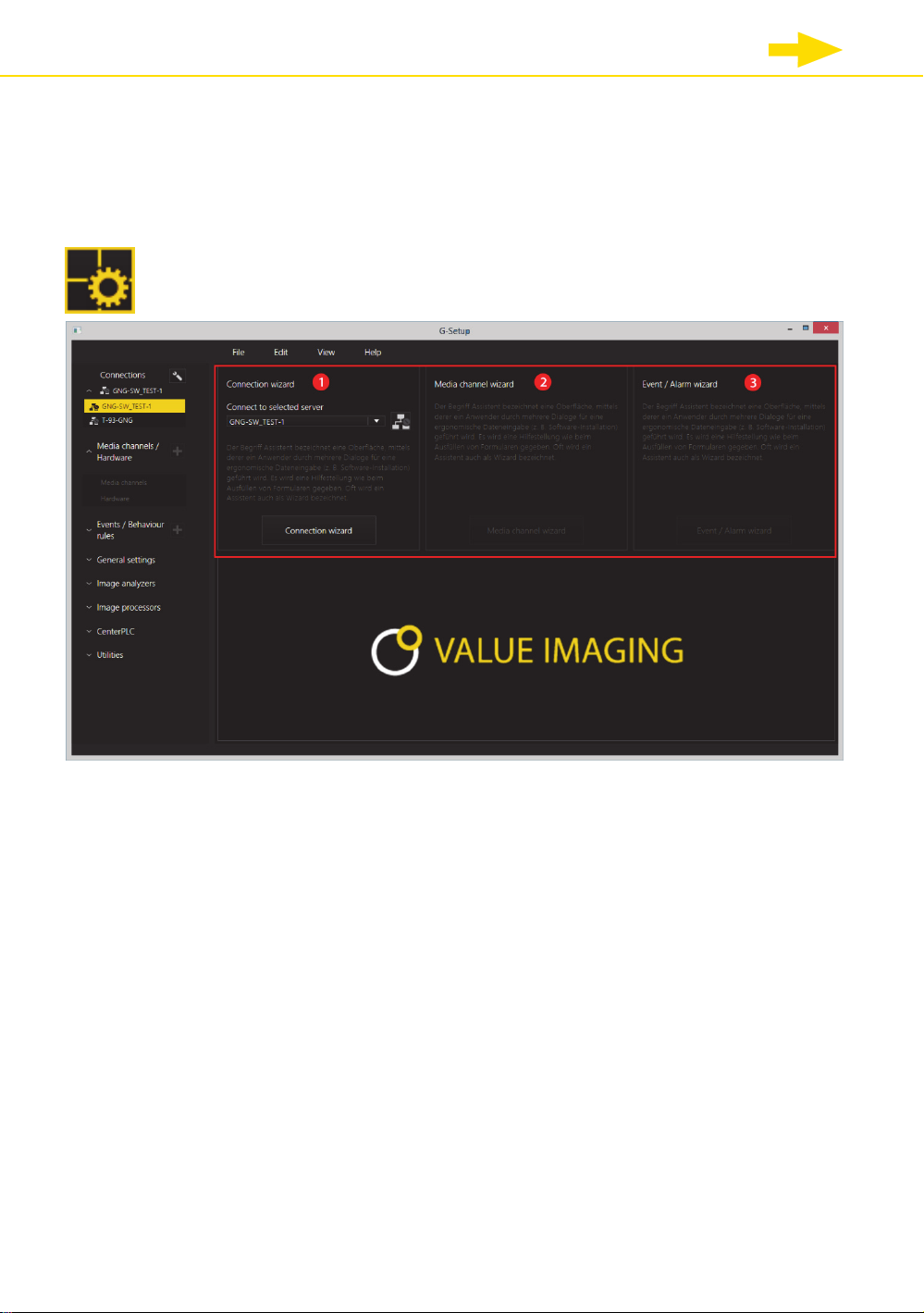

 G-Set ist der Setup-Client des G-ST. Unter dieser Windows- Oberfläche
stellen Sie die Aufzeichnungsparameter ein, ändern und vergeben Pass-
worte und Zugangsrechte und legen weitere Nutzer für Ihre Anlage an.
G-Set besitzt drei Assistenten (Wizards), die Ihnen helfen, Ihr System zu pa-
rametrieren:
 Connection Wizard 
Hier werden Verbindungen zu Servern angelegt, parametriert und ge-
prüft( Passwort, Ping, Connection)
 Media Channel Wizard 
Man sieht bei Start alle verfügbaren Kameras im Netzwerk
 Event / Alarm Wizard 
Hier werden Ereignisse und Alarme parametriert.
G-Set kann auf Client-Seite oder direkt auf dem Server gestartet werden. Haben
Sie G-Set auf einem Arbeitsplatzrechner aufgerufen, müssen Sie im Programm zu-
nächst eine entsprechende Verbindung auf den Server anlegen und speichern.
Arbeiten in
G-Set
G-ST 8000+
17
Zurück zum
Inhaltsverzeichnis

Im G-Set führen Sie für das Einrichten des Systems unter anderem die folgenden
Aufgaben durch:
 Melden Sie alle IP-Kameras, die im Netzwerk eingebunden sind, an Ihrem
G-ST an und vergeben Sie die entsprechenden Lizenzen.
 Richten Sie die Medienkanäle ein. Für jeden Medienkanal werden die Quali-
tätsprofile für die permanente Aufzeichnung und das Livestreaming festge-
legt.
 Fügen Sie die benötigten I/O-Kontakte hinzu, damit Sie die Signale von
Steuereingängen und -ausgängen und die Schaltung externer Geräte bei der
Ereigniskonfiguration einbeziehen können.
 G-View ist der Wiedergabe-Client des G-ST. Diese Windows-Oberfläche stellt
eine einheitliche Bedienoberfläche für alle Systemkomponenten bereit und un-
terstützt alle Funktionen von der Bildwiedergabe über die Reaktion auf Alarme-
reignisse bis hin zur Untersuchung aufgezeichneter Bildsequenzen.
Die Oberfläche von G-View nach dem Öffnen des Programms.
 Wie bei G-Set befinden sich die Menü- und Symbolleisten im oberen Bereich .
 Den Auswahlbereich mit den Auswahlmenüs finden Sie am linken Rand .
 Der größte Bereich der Oberfläche ist den Viewern vorbehalten. Diese können in
verschiedener Art und Weise auf der Fläche angeordnet werden .
 Unter dem Viewerbereich befinden sich die drei Werkzeugleisten für
Rekordersteuerung, Alarmliste und Telecontrol [Fernsteuerung] .
G-ST 8000+
18
Zurück zum
Inhaltsverzeichnis

Online-Dokumentation nutzen
Alle notwendigen Funktionen zum Einrichten und Parametrieren des Systems
sind in der Online-Hilfe beschrieben.
Hier finden Sie die Erläuterungen zu den Bedienkomponenten G-Set und G-View.

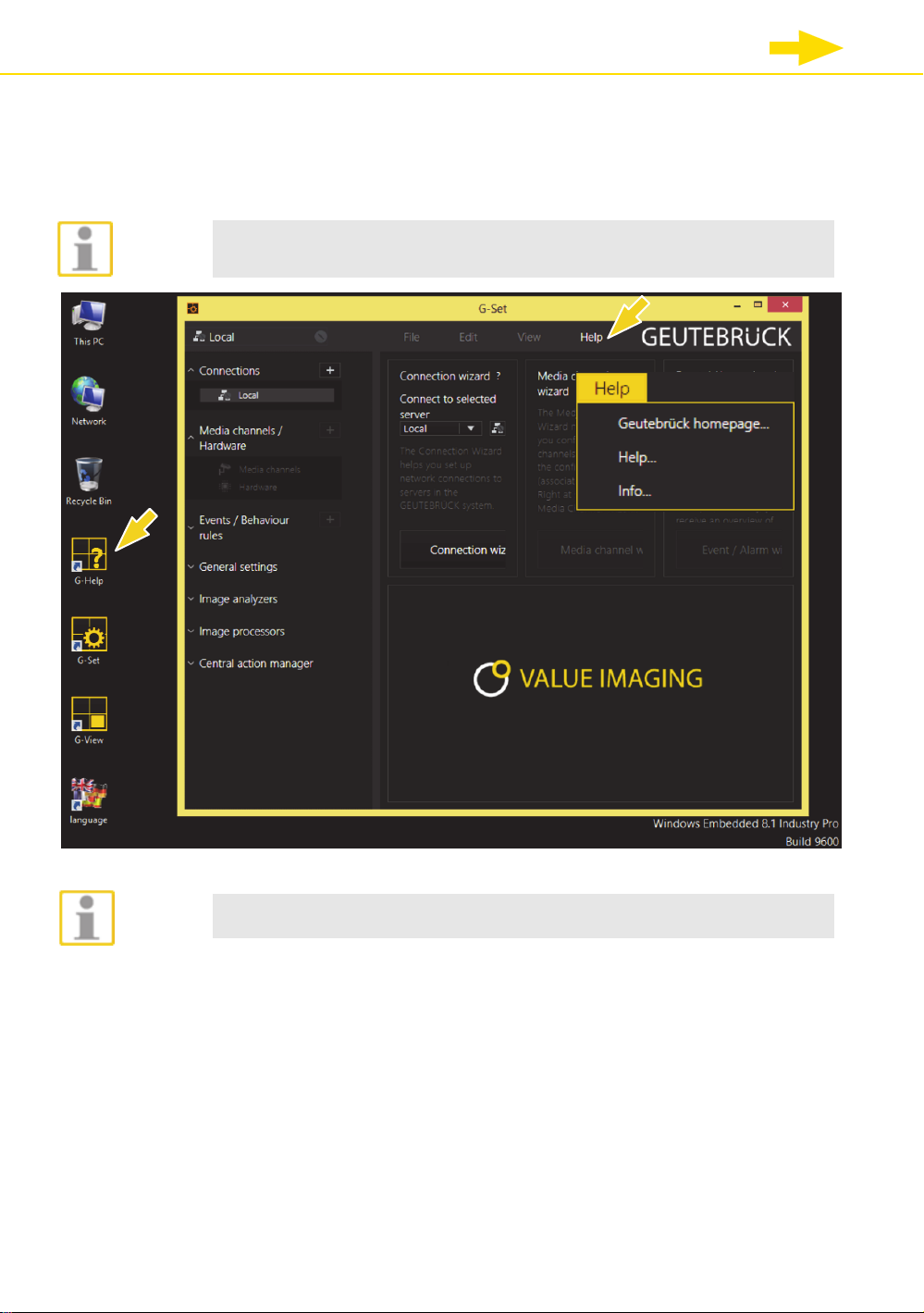

Sie öffnen die integrierte Online-Hilfe über das Helpmenü in der Menüleiste der
geöffneten Programme G-Set oder G-View oder durch Doppelklick auf das
Desktop-Icon.
Die jeweils aktuellste Version der Online-Hilfe finden Sie auf der GEUTEBRÜCK
Homepage: www.geutebrueck.com
G-ST 8000+
19
Zurück zum
Inhaltsverzeichnis

I/O-Kontakte ver walten
Über programmierbare und sabotageüberwachte digitale Ein- und Ausgänge
können Kontakte für eine ereignisgesteuerte Bildaufzeichnung geschaltet werden.
Beispielsweise lässt sich über einen Kontakt die Bewegung eines Schwenk- Neige-
kopfes auslösen, eine Schranke öffnen oder ein Infrarot-Scheinwerfer einschalten.
Jedem Ein- und Ausgang kann in der Parametriersoftware G-Set ein aussagekräfti-
ger Name und eine zusätzliche Beschreibung gegeben werden.
Kontakte belegen
Digitale Eingänge
Das G-ST 8000+ verfügt über 16 Steuereingänge, die jeweils mit einem internen
Pull-up-Widerstand von 1 kΩ nach +5 V ausgestattet sind.
Die Steuereingänge sind auf zwei 25-polige Sub-D-Buchsen verteilt (Input 1-8 und
Input 9-16). Diese sind an der Geräterückseite angebracht.
Abbildung: 25-polige Sub-D-Buchsen
An den Steuereingängen der Sub-D-Buchsen lassen sich Kontakte für die Verar-
beitung von Ereignissen anschließen.
Die Ereigniskontakte können bspw. beim Öffnen, Schließen oder im Sabotagefall die
Bildaufzeichnung starten und stoppen. Die Ereignisse werden in der Parametrier-
software
G-Set angelegt und entsprechend eingerichtet.
Um die Sabotageüberwachung der Kontakte einzurichten, gehen Sie folgenderma-
ßen vor.
1. Legen Sie den dafür vorgesehenen Kontakt als Schließer aus.
2. Wählen Sie den Überwachungswiderstand so, dass die Summe aus Überwa-
chungswiderstand und Leitungswiderstand 510 Ohm +/- 10% beträgt.
Zur Sabotageüberwachung mittels Ruhestromschleifen können an den Schaltein-
gängen drei verschiedene Pegel unterschieden werden:
Pegel 0:
0 bis ca. 0,66 V
Pegel 1:
ca. 0,7 V bis ca. 1,5 V
Pegel 2:
ca. 1,6 V bis 3,3 V
Die Schleifenstromüberwachung wird mit einem 470 Ω Widerstand am Ende der
Leitung durchgeführt.
Warnung!
Bitte keine Spannung über 3,3V anlegen. Dies kann zu Beschädigungen führen.
Sabotage-
üb e r w ach ung
G-ST 8000+
20
Zurück zum
Inhaltsverzeichnis
