GHP Group PHIMD-2H User manual

1
MODEL #PHIMD-2H
ATTACH YOUR RECEIPT HERE
Serial Number ________________________________ Purchase Date _________________________________
80-10-121 Rev. 7/14
Questions, problems, missing parts?
Before returning to your retailer, call our customer service department at 1-877-447-4768,
8:30 a.m. – 8:00 p.m. CST, Monday – Friday or email us at [email protected]
Français p. 15
HERITAGE INTERMEDIATE
GAS FIREPLACE MANTEL
Español p. 8

2
PACKAGE CONTENTS
HARDWARE CONTENTS
Bolt
Qty. 28 Dowel
Qty. 17
Washer
Qty. 28
AA BB CC
E
D
G
F
C
B
AJ
H

3
PACKAGE CONTENTS
Some parts and specications may change without notice.
A
B
C
D
E
F
G
H
J
AA
BB
CC
1
1
1
1
1
1
1
1
1
28
28
17
Top Panel
Left Front Panel
Left Side Panel
Right Front Panel
Right Side Panel
Front Panel
Base
Corner Panel
Support Leg
Bolt
Washer
Dowel
80-06-062
80-06-063
80-06-064
80-06-065
80-06-066
80-06-067
80-06-068
80-06-069
80-06-070
80-09-501
PART QTY.DESCRIPTION PART NO.

4
Carefully remove all pieces from carton and
make sure that you have all parts listed (refer
to parts list on page 2-3).
If you are missing parts, please call GHP
customer service at 1-877-447-4768.

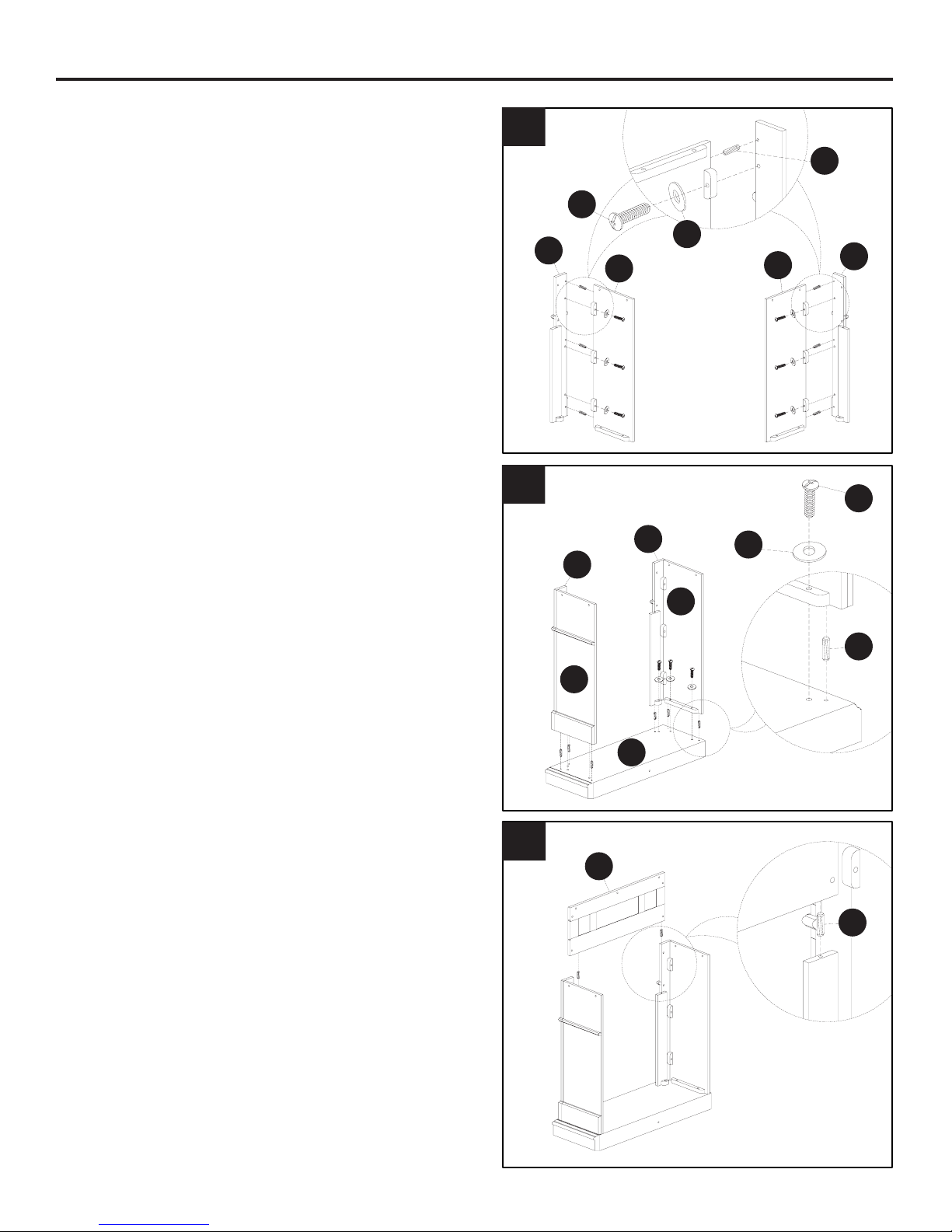

1. Insert 3 dowels (CC) into predrilled holes in
the left front panel (B). Slip the left side panel
(C) over the dowels (CC) until snug. Insert
3 bolts (AA) through washers (BB), through
glue blocks on the left side panel (C), and
into predrilled holes in the left front panel (B).
Tighten securely. Repeat using the right front
panel (D) and the right side panel (E).
2. Lay the base (G) on a smooth, at surface.
Insert 3 dowels (CC) into predrilled holes on
each end of the base (G) as shown. Slip left
side panel assembly over dowels (CC) until
snug. Insert 3 bolts (AA) through washers
(BB), through glue blocks on the left side panel
assembly, and into predrilled holes in the left
end of the base (G). Tighten securely. Repeat
on right end of the base (G) using the right side
assembly.
3. Insert 2 dowels (CC) into predrilled holes
in top edge of the short boards on the left and
right panel assemblies. Slip the front panel (F)
over dowels (CC) until snug.
ASSEMBLY INSTRUCTIONS
1
3
B
F
E
E
2AA
BB
D
CC
C
G
B
C
AA
D
BB
CC
CC

5
4. Secure the front panel (F) by inserting bolts
(AA) through washers (BB) and into predrilled
holes in the front panel (F) and tightening.
5. Slip the top panel (A) over completed
assembly until snug. From inside, insert bolts
(AA) through washers (BB), into predrilled
holes in the front and sides of completed
assembly and tighten.
6. Lay the corner panel (H) face down on a
smooth, at surface. Attach the support leg (J)
using a bolt (AA) and washer (BB) as shown
and tightening securely.
ASSEMBLY INSTRUCTIONS
5
H
AA
BB
BB
4
BB
J
6
AA
A
AA
F

6

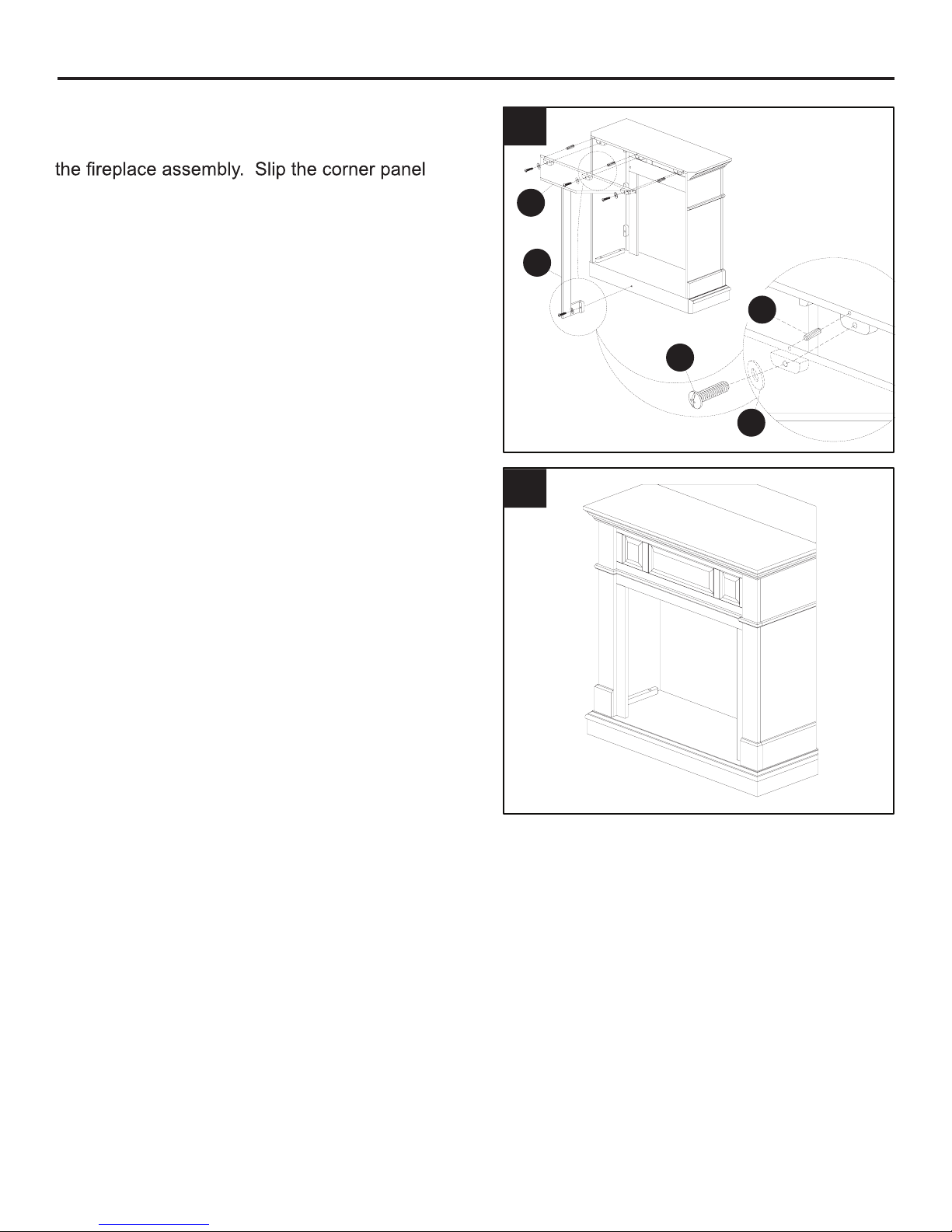

7. Slip 3 dowels (CC) into predrilled holes in
the top edge and bottom edge of the back of
assembly over dowels (CC) until snug and
secure using bolts (AA) and washers (BB).
8. Set completed mantel in desired position
against wall.
ASSEMBLY INSTRUCTIONS
8
7
BB
AA
CC
H
J

7
GHP Group, Inc.
6440 W. Howard St. • Niles, IL • 60714-3302
ONE YEAR LIMITED WARRANTY
If within one year from the date of original purchase, this item fails due to a defect in material or
workmanship, we will replace or repair at our option, free of charge. To order parts or obtain warranty
service, call 1-877-447-4768, 8:30 a.m. – 4:30 p.m. CST, Monday – Friday. This warranty does not
cover defects resulting from improper or abnormal use, misuse, accident, or alteration. Failure to follow
all instructions in the owner’s manual will also void this warranty. GHP Group, Inc. will not be liable for
incidental or consequential damages. Some states do not allow the exclsion or limitation of incidental or
consequential damages, so the above limitation or exclusion of incidental or consequential damages may
not apply to you. This warranty gives you specic legal rights and you may also have other rights which
vary from state to state.
Notice to the Customer
Our quality furniture is built keeping tradition in mind. Variations in actual wood color and nishes which may result
from natural characteristics of the wood, such as grain patterns, mineral streaks and the like, are not considered
defects. As wood continues to move and age you may notice these slight differences in color, even on different
parts of any individual unit. Sound knots and slight surface cracks are true personality of a quality piece of wood
furniture.
There are several practices we reccomend so that you may maintain your new furniture in top condition. First of all,
to maintain the nish, you should clean with a soft, slightly damp cloth and buff with a dry cloth. Secondly, wood
furniture should never be dragged across a oor. The added stress from dragging the unit may cause the dragged
edge to splinter or it may cause some joints to loosen.
Please contact us for any questions or concerns you may have regarding your new piece of furniture.
ONE YEAR LIMITED WARRANTY
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768 Printed in China

8
MODELO #PHIMD-2H
ADJUNTE SU RECIBO AQUÍ
Número de serie ________________________________ Fecha de compra _________________________________
80-10-121 Rev. 7/14
¿Preguntas, problemas, piezas faltantes?
Antes de volver a la tienda, llame a nuestro departamento de servicio al cliente al 1-877-447-4768,
de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar o envíenos un correo electrónico a
[email protected].
HOGAR A GAS HERITAGE
TAMAÑO STANDARD

9
CONTENIDO DEL EMPAQUE
CONTENIDO HARDWARE
Perno
Cant. 28 Clavija
Cant. 17
Arandela
Cant. 28
AA BB CC
E
D
G
F
C
B
AJ
H

10
CONTENIDO DEL EMPAQUE
Algunas partes y las especicaciones pueden cambiar sin previo aviso.
A
B
C
D
E
F
G
H
J
AA
BB
CC
1
1
1
1
1
1
1
1
1
28
28
17
Top Panel
Panel frontal izquierdo
Panel lateral izquierdo
Panel frontal derecho
Panel lateral derecho
Panel frontal
Base
Panel esquinero
Pata de soporte
Perno
Arandela
Clavija
80-06-062
80-06-063
80-06-064
80-06-065
80-06-066
80-06-067
80-06-068
80-06-069
80-06-070
80-09-501
PIEZA CANT.DESCRIPCION NÚMERO DE PARTE

11
INSTRUCCIONES DE MONTAJE
Retire con cuidado todas las piezas de la caja
y asegúrese de que usted tiene todas las
piezas de la lista (consulte a la lista de piezas
en la página 9-10).
Si le faltan piezas, por favor llame a nuestro
departamento de servicio al cliente de GHP
al 1-877-447-4768.
1. Inserte 3 clavijas (CC) por los agujeros
previamente perforados en el panel frontal
izquierdo (B). Deslice el panel lateral izquierdo
(C) sobre las clavijas (CC) hasta que esten
bien ajustadas. Inserte 3 pernos (AA) por
las arandelas (BB), por los bloques pegados
sobre el panel del lado izquierdo (C), y por los
agujeros previamente perforados en el panel
frontal izquierdo (B). Asegúrelos bien. Repita
lo mismo con el panel frontal derecho (D) y el
panel lateral derecho (E).
2. Extienda la base (G) sobre una supercie
plana y lisa. Inserte 3 clavijas (CC) por los
agujeros previamente perforados en cada
extremo de la base (G) como muestra la
gura. Deslice el ensamblaje del panel lateral
izquierdo sobre las clavijas (CC) hasta que
esten bien ajustadas. Inserte 3 pernos (AA) por
las arandelas (BB), por los bloques pegados
sobre el ensamblaje del panel lateral izquierdo,
y por los agujeros perforados en el extremo
izquierdo de la base (G). Ajústelos bien. Repita
lo mismo con el extremo derecho de la base
(G) usando el ensamblaje del lado derecho.
3. Inserte 2 clavijas (CC) por los agujeros
perforados en el borde superior de las tablas
cortas sobre el ensamblaje del los paneles del
lado izquierdo y del derecho. Deslice el panel
frontal (F) sobre las clavijas (CC) hasta que
esten bien ajustadas.
1
3
B
F
E
E
2AA
BB
D
CC
C
G
B
C
AA
D
BB
CC
CC

12
INSTRUCCIONES DE MONTAJE

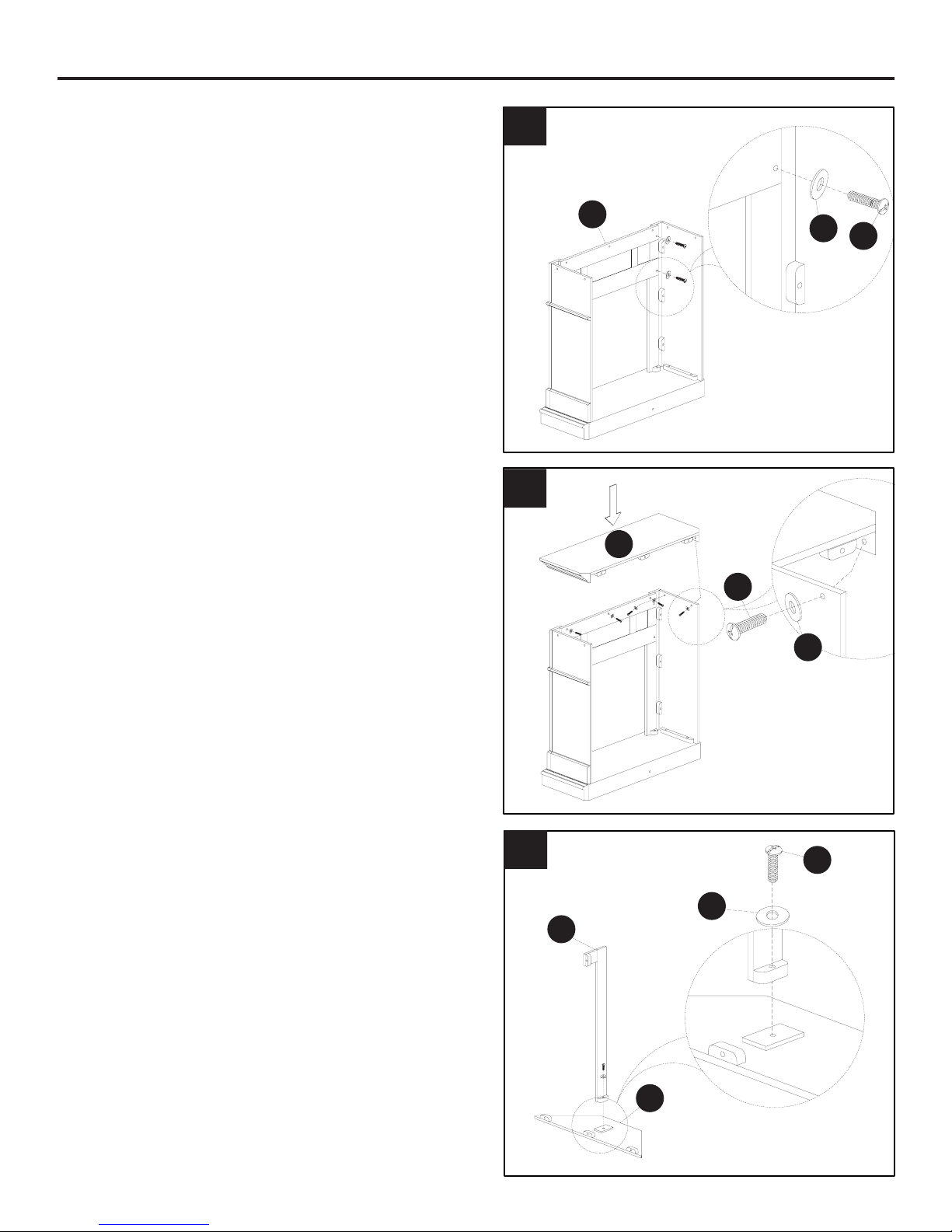

4. Asegure el panel frontal (F) insertando los
pernos (AA) por las arandelas (BB) y por los
agujeros en el panel frontal (F) y ajustándolas.
5. Deslice el panel superior (A) sobre el
ensamblaje armado hasta que este bien
ajustado. Desde adentro, inserte los pernos
(AA) por las arandelas (BB), por los agujeros
perforados en el frente y los costados del
ensamblaje armado y ajústelo.
6. Extienda el panel esquinero (H) de cara
abajo sobre una supercie plana y lisa. Adjunte
la pata de soporte (J) usando un perno (AA)
y las arandelas (BB) como muestra la gura y
ajustándola bien.
5
H
AA
BB
BB
4
BB
J
6
AA
A
AA
F

13
INSTRUCCIONES DE MONTAJE

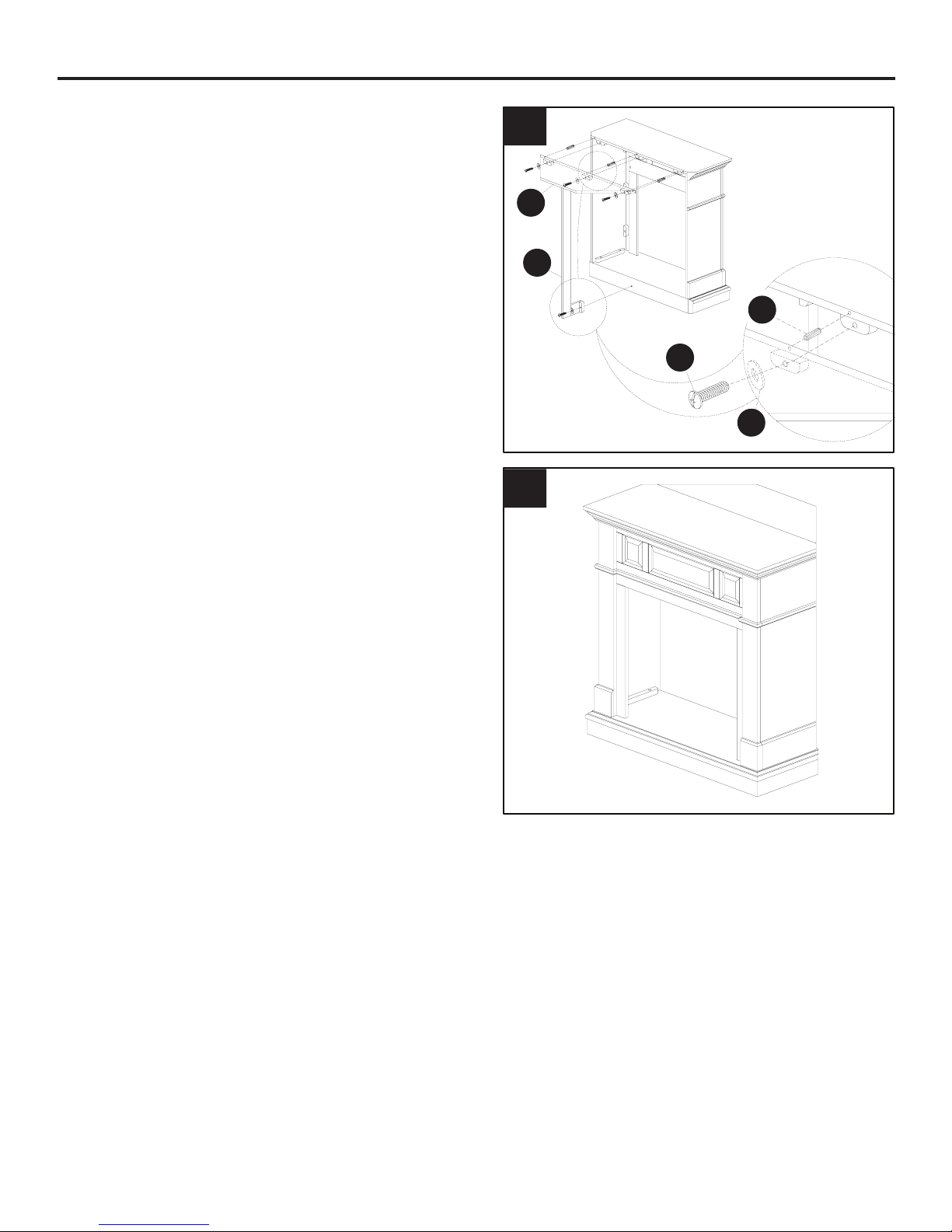

7. Deslice 3 clavijas (CC) por los agujeros
perforados en el borde superior e inferior del
trasero del ensamblaje del hogar. Deslice el
panel esquinero sobre las clavijas (CC) hasta
que esten bien ajustadas y asegúrelas usando
pernos (AA) y arandelas (BB).
8. Ponga el hogar terminado en la ubicación de
su elección contra la pared. 8
7
BB
AA
CC
H
J

14
AVISO PARA EL CONSUMIDOR
Nuestros muebles de calidad de fabrican teniendo en mente la tradición. Las variaciones en el color y
acabados de la madera, que pueden ser resultado de las características naturales de la misma, tales
como el patrón de las vetas, manchas minerales y otros similares, no se consideran defectos. A medida
que la madera continúa moviéndose y envejeciendo, usted podrá notar estas ligeras diferencias en color,
incluso en diferentes partes de una pieza individual. Los nudos profundos y las pequeñas rajaduras en la
supercie indican la personalidad verdadera de una pieza de madera de buena calidad.
Existen varias formas que recomendamos para que mantenga sus muebles nuevos en las mejores
condiciones. Primero que todo, para mantener el acabado debe limpiar con un paño suave, ligeramente
húmedo, y pulir con un paño seco. Además, los muebles de madera nunca deben arratrarse por el piso.
el estrés agregado de arrastrar la unidad puede causar que la parte arrastrada se astille o que se aoje
una unión.
Comuníquese con nostoros si tiene alguna pregunta o preocupación acerca de su nuevo mueble.
GARANTÍA LIMITADA DE UN AÑO
Si un lapso de un año a partir de la fecha de compra original este artículo falla debido a un defecto en
el material o la mano de obra, lo reemplzaremos o repararemos sin cargos a nuestra discreción. Para
hacer un pedido de las piezas o para obtener el servicio de garantía, llame al 1-877-447-4768, 8:30
a.m. – 5:00 p.m. EST, Monday – Friday. Esta garantía no cubre defectos que sean producto de un uso
incorrecto o anormal, uso indebido, accidente o alteración. No seguir todas las instrucciones del manual
del propietario también anulará esta garantía. El fabricante no será reponsable de daños accidentales
o resultantes. Algunos estados no permiten la exclusión o limitación de los daños accidentales o
resultantes, de modo que las limitaciones anteriores pueden no aplicarse en su caso. Esta garantía le
otorga derechos legales especícos, pero podría tener también otros derechos que verían según el
estado.
GHP Group, Inc. • 6440 W. Howard St. • Niles, IL 60714-3302
UN AÑO DE GARANTÍA LIMITADA
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768

15
MODEL #PHIMD-2H
JOIGNEZ VOTRE REÇU ICI
Numéro de série ________________________________ Date d’achat _________________________________
80-10-121 Rev. 7/14
Des questions, des problèmes, des pièces manquantes?
Avant de communiquer avec votre détaillant, adressez-vous au service à la clientèle au 877 447-4768,
du lundi au vendredi de 8 h 30 à 16 h 30 (HNC) ou par courriel à [email protected].
MANTEAU DU FOYER À
GAZ HERITAGE FULL-SIZE

16

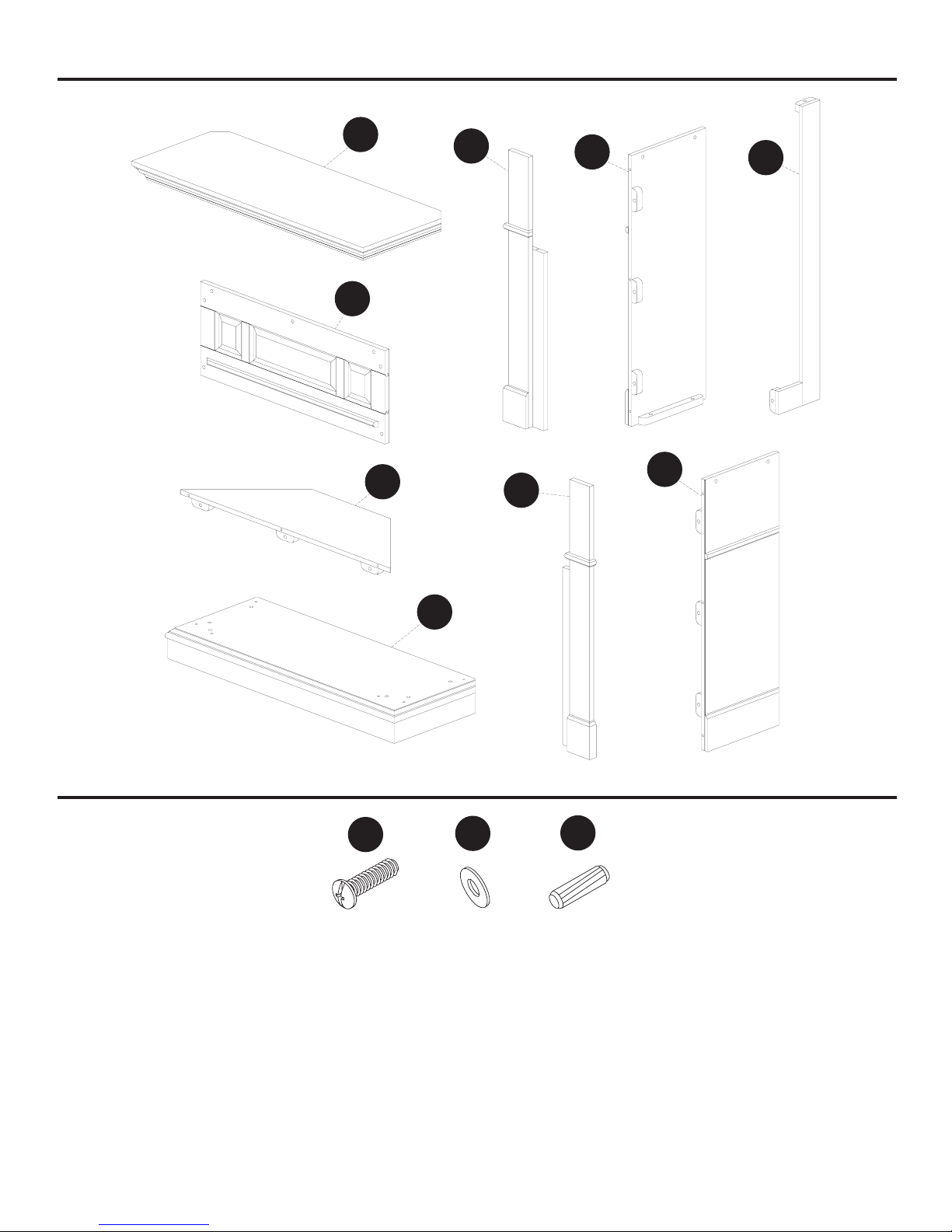

CONTENU DE L’EMBALLAGE
CONTENU HARDWARE
Boulon
Qte. 28 Cheville
Qte. 17
Rondelle
Qte. 28
AA BB CC
E
D
G
F
C
B
AJ
H

17
CONTENU DE L’EMBALLAGE
Certaines parties et les spécications peuvent changer sans préavis.
A
B
C
D
E
F
G
H
J
AA
BB
CC
1
1
1
1
1
1
1
1
1
28
28
17
Top Panel
Panneau avant gauche
Panneau latéral gauche
Panneau avant droit
Panneau latéral droit
Panneau avant
Base
Panneau d’angle
Patte d’appui
Boulon
Rondelle
Cheville
80-06-062
80-06-063
80-06-064
80-06-065
80-06-066
80-06-067
80-06-068
80-06-069
80-06-070
80-09-501
PIÈCE QTÉ.DESCRIPTION Nº DE PIÈCE

18
INSTRUCTIONS DE MONTAGE
Retirez soigneusement toutes les pièces de
l’emballage et assurez-vous qu’il n’en manqué
aucune (référez-vous à la liste des pièces de la
pages 16-17).
S’il y a des pièces manquantes, veuillez
communiquer avec le service à la clientèle
de GHP au 1 877 447-4768.
1. Insérez 3 chevilles (CC) dans les trous
pré-percés dans le panneau avant gauche
(B). Glissez à fond le panneau latéral gauche
(C) sur les chevilles (CC). Insérez 3 boulons
(AA) à travers les rondelles (BB) et les blocs
de colle sur le panneau latéral gauche (C), et
dans les trous pré-percés dans le panneau
avant gauche (B). Serrez fermement. Répétez
l’opération à l’aide du panneau avant droit (D)
du panneau latéral droit (E).
2. Posez la base (G) sur une surface lisse
et plane. Insérez 3 chevilles (CC) dans les
trous pré-percés à chaque extrémité de la
base (G), comme indiqué. Glissez à fond
l’assemblage du panneau latéral gauche sur
les chevilles (CC). Insérez 3 boulons (AA) à
travers les rondelles (BB) et les blocs de colle
sur l’assemblage du panneau latéral gauche,
et dans les trous pré-percés dans l’extrémité
gauche de la base (G). Serrez fermement.
Répétez l’opération sur l’extrémité droite de
la base (G) en utilisant l’assemblage du côté
droit.
3. Insérez 2 chevilles (CC) dans les trous pré-
percés dans le bord supérieur des tableaux
courts sur les assemblages des panneaux
gauche et droit. Glissez à fond le panneau
avant (F) sur les chevilles (CC).
1
3
B
F
E
E
2AA
BB
D
CC
C
G
B
C
AA
D
BB
CC
CC

19
INSTRUCTIONS DE MONTAGE
4. Fixez le panneau avant (F) en insérant les
boulons (AA) à travers les rondelles (BB) et
dans les trous pré-percés dans le panneau
avant (F), et serrez.
5. Glissez à fond le panneau supérieur (A) sur
l’assemblage terminé. Dès l’intérieur, insérez
les boulons (AA) à travers les rondelles (BB),
dans les trous pré-percés à l’avant et sur les
côtés de l’assemblage terminé, et serrez.
6. Posez le panneau d’angle (H) tourné vers
le bas, sur une surface lisse et plane. Attachez
comme indiqué la patte d’appui (J) à l’aide d’un
boulon (AA) et d’une rondelle (BB), et serrez
fermement.
5
H
AA
BB
BB
4
BB
J
6
AA
A
AA
F

20
INSTRUCTIONS DE MONTAGE
7. Glissez 3 chevilles (CC) dans les trous
pré-percés dans les bords supérieur et inférieur
de l’arrière de l’assemblage du foyer. Glissez à
fond l’assemblage du panneau d’angle sur les
chevilles (CC) et serrez à l’aide des boulons
(AA) et des rondelles (BB).
8. Placez le manteau terminé contre le mur
dans la position désirée. 8
7
BB
AA
CC
H
J
