GHP Group Pleasant Hearth 238-69-70MS User manual

1
MODEL #238-69-70MS
ATTACH YOUR RECEIPT HERE
Serial Number ________________________________ Purchase Date _________________________________
20-10-121 Rev. 6/14
Questions, problems, missing parts?
Before returning to your retailer, call our customer service department at 1-877-447-4768,
8:30 a.m. – 8:00 p.m. CST, Monday – Friday or email us at [email protected]
Français p. 8
MAHOGANY MANTEL
FOR 23” FIREBOX
Español p. 15

2

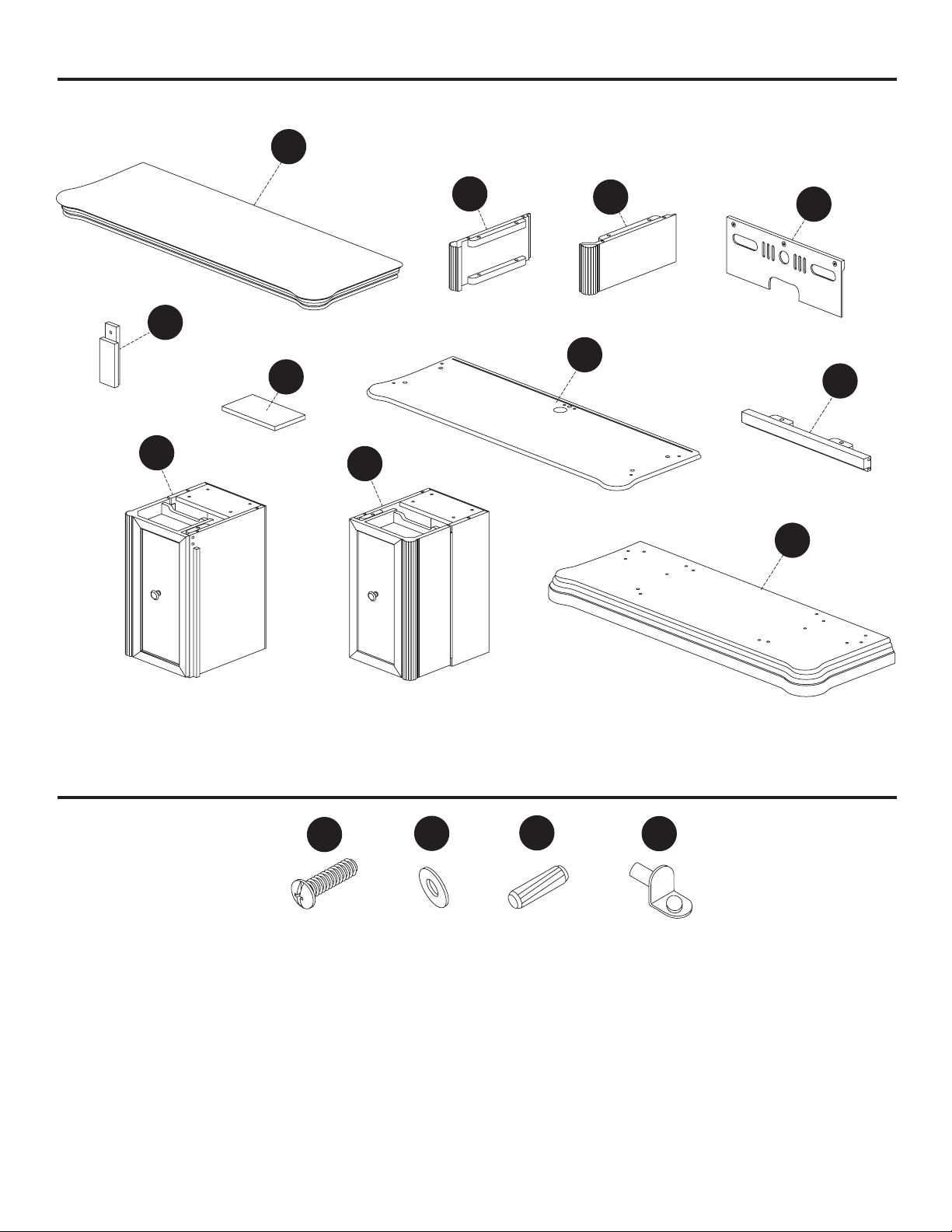

PACKAGE CONTENTS
HARDWARE CONTENTS
Bolt
Qty. 32 Dowel
Qty. 26
Washer
Qty. 32
AA BB CC DD
H
E
D
G
F
K
C
B
A
J
L
Handle
Qty. 16

3
PACKAGE CONTENTS
Some parts and specications may change without notice.
A
B
C
D
E
F
G
H
J
K
L
AA
BB
CC
DD
1
1
1
2
1
4
1
1
1
1
1
32
32
26
16
Top Panel
Upper Left Side Panel
Upper Right Side Panel
Upper Back Panel
Back Panel Support
Adjustable Shelf
Media Shelf
Left Cabinet
Right Cabinet
Base
Front Rail
Bolt
Washer
Dowel
Shelf Pin
20-12-692
20-12-693
20-12-694
20-12-695
20-12-696
20-12-697
20-12-698
20-12-699
20-12-700
20-12-701
20-12-702
20-09-528
PART QTY.DESCRIPTION
PART NO.
MAHOGANY FINISH
238-69-70MS

4
Carefully remove all pieces from carton and
make sure that you have all parts listed (refer
to parts list on page 2-3).
If you are missing parts, please call GHP
customer service at 1-877-447-4768.

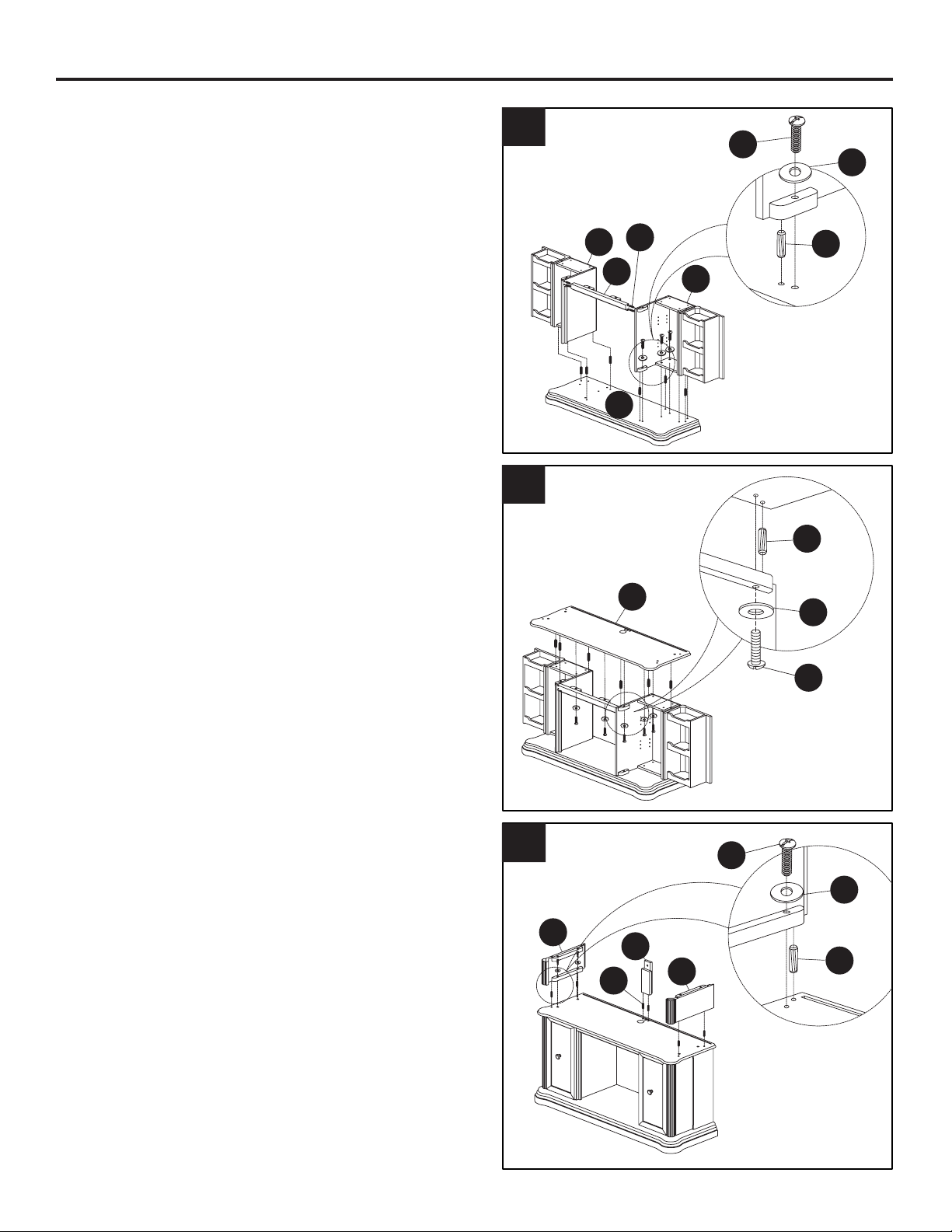

1. Set base (K) on a smooth, at surface.
Insert 6 dowels (CC) into the predrilled holes in
the base (K) as shown. Insert dowels (CC) into
predrilled holes in each end of the front rail (L).
Slip left end of front rail (L) into predrilled holes
in top edge of left cabinet (H) until snug. Slip
right end of front rail (L) into predrilled holes
in top edge of right cabinet (J) until snug. Slip
front cabinet/rail assembly over dowels in base
(K) until snug. Secure with bolts (AA) and
washers (BB) inserted through predrilled holes
as shown.
2. Insert six dowels (CC) into predrilled holes
in top edge of assembly. Slip media shelf (G)
over dowels until snug. Secure from beneath
using bolts (AA) and washers (BB).
3. Insert six dowels (CC) into predrilled holes in
top of assembly. Slip upper left side panel (B)
over dowels on left side of assembly until snug.
Secure using bolts (AA) and washers (BB).
Repeat on right side using upper right side
panel (C). Slip back panel support (E) over
remaining dowels (CC).
ASSEMBLY INSTRUCTIONS
1
3
CC
G
E
AA
L
CC
2
AA
BB
CC
CC
J
K
B
C
AA
H
BB
BB
CC

5

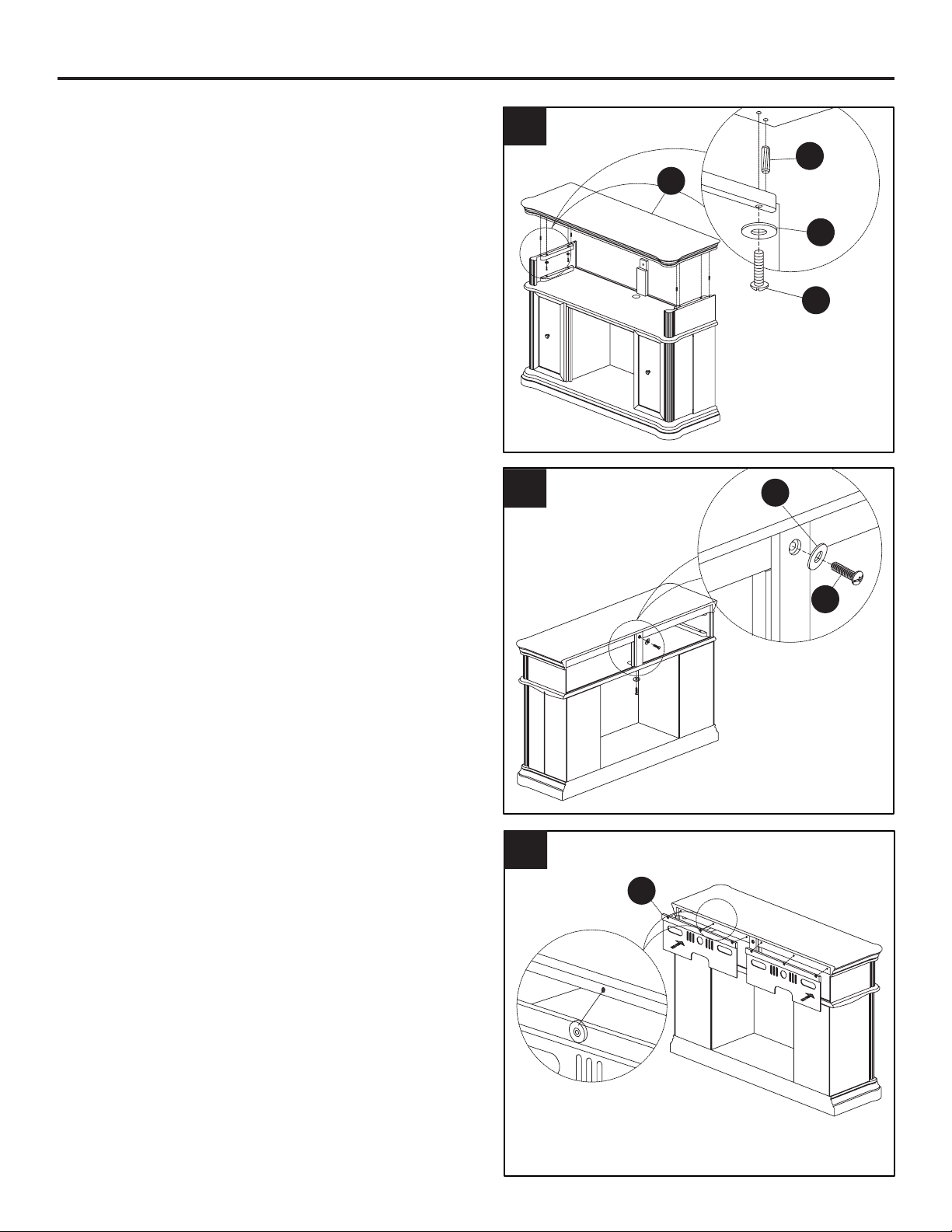

4. Insert four dowels (CC) into predrilled holes
in top left and right edges of assembly. Slip top
panel (A) over dowels (CC) until snug. Secure
from beneath using bolts (AA) and washers
(BB) as shown.
5. Secure back panel support (E) using bolts
(AA) and washers (BB) from beneath and back
of assembly as shown.
6. Attach back panels (D) on left and right sides
of assembly backside using magnets along top
edge of back panel (D).
ASSEMBLY INSTRUCTIONS
5
BB
BB
4
D
6
A
AA
CC
CC

6

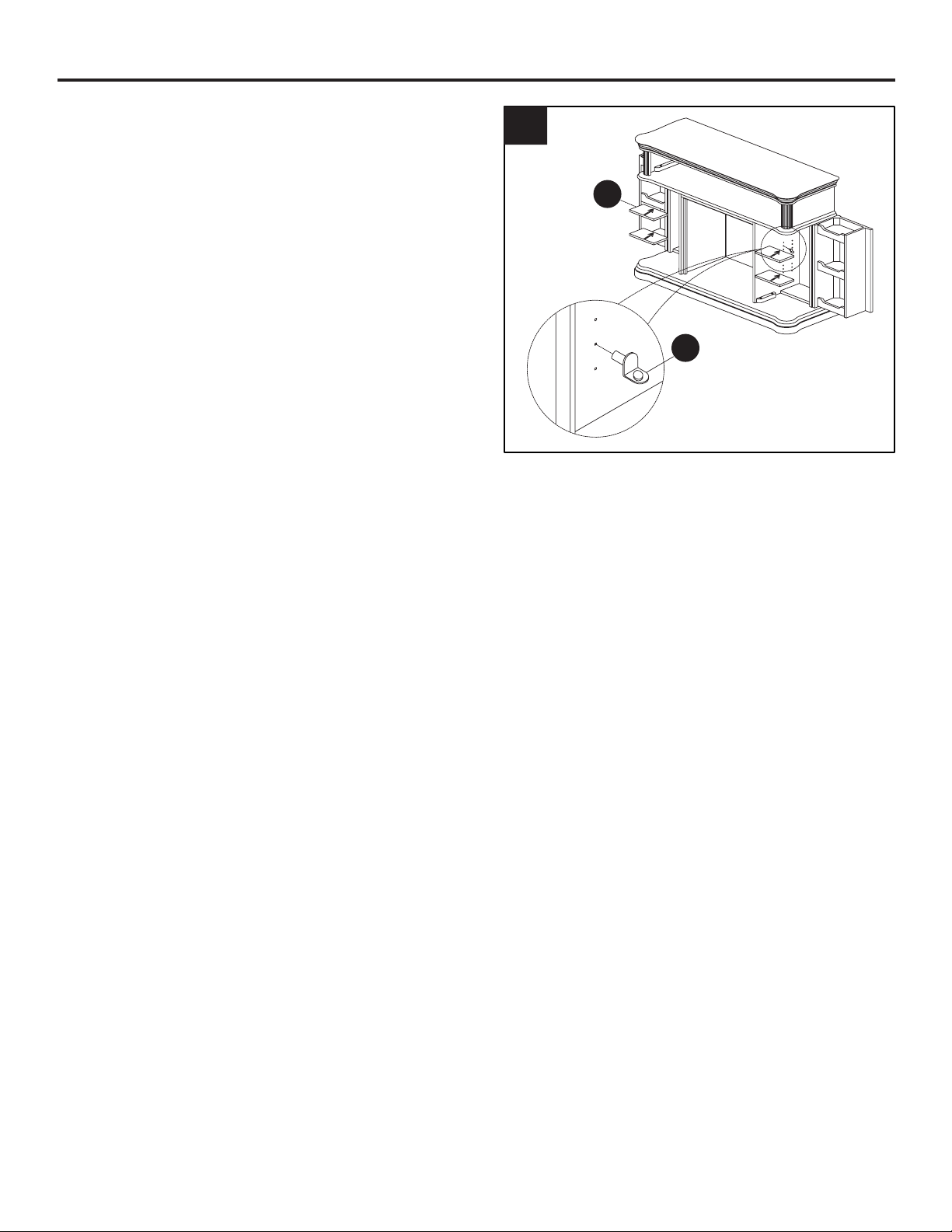

7. With side cabinets open, insert shelf pins
(DD) in desired locations on both sides. Insert
two adjustable shelves in each side, resting on
shelf pins (DD). Close left and right cabinets
for nished appearance.
ASSEMBLY INSTRUCTIONS
7
DD
F

7
GHP Group, Inc.
6440 W. Howard St. • Niles, IL • 60714-3302
ONE YEAR LIMITED WARRANTY
If within one year from the date of original purchase, this item fails due to a defect in material or
workmanship, we will replace or repair at our option, free of charge. To order parts or obtain warranty
service, call 1-877-447-4786, 8:30 a.m. – 4:30 p.m. CST, Monday – Friday. This warranty does not
cover defects resulting from improper or abnormal use, misuse, accident, or alteration. Failure to follow
all instructions in the owner’s manual will also void this warranty. GHP Group, Inc. will not be liable for
incidental or consequential damages. Some states do not allow the exclsion or limitation of incidental or
consequential damages, so the above limitation or exclusion of incidental or consequential damages may
not apply to you. This warranty gives you specic legal rights and you may also have other rights which
vary from state to state.
Notice to the Customer
Our quality furniture is built keeping tradition in mind. Variations in actual wood color and nishes which may result
from natural characteristics of the wood, such as grain patterns, mineral streaks and the like, are not considered
defects. As wood continues to move and age you may notice these slight differences in color, even on different
parts of any individual unit. Sound knots and slight surface cracks are true personality of a quality piece of wood
furniture.
There are several practices we reccomend so that you may maintain your new furniture in top condition. First of all,
to maintain the nish, you should clean with a soft, slightly damp cloth and buff with a dry cloth. Secondly, wood
furniture should never be dragged across a oor. The added stress from dragging the unit may cause the dragged
edge to splinter or it may cause some joints to loosen.
Please contact us for any questions or concerns you may have regarding your new piece of furniture.
ONE YEAR LIMITED WARRANTY
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768 Printed in China

8
MODELO #238-69-70MS
ADJUNTE SU RECIBO AQUÍ
Número de serie ________________________________ Fecha de compra _________________________________
20-10-121 Rev. 3/14
¿Preguntas, problemas, piezas faltantes?
Antes de volver a la tienda, llame a nuestro departamento de servicio al cliente al 1-877-447-4768,
de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar o envíenos un correo electrónico a
[email protected].
REPISA DE CHIMENEA DE MAHOGANY
PARA INSERTO DE 23 PULG.

9
CONTENIDO DEL EMPAQUE
CONTENIDO HARDWARE
Tornillo
Qty. 32 Clavija
Qty. 26
Arandela
Qty. 32
AA BB CC DD
H
E
D
G
F
K
C
B
A
J
L
Pines de
repisa
Qty. 16

10
CONTENIDO DEL EMPAQUE
Algunas partes y las especicaciones pueden cambiar sin previo aviso.
A
B
C
D
E
F
G
H
J
K
L
AA
BB
CC
DD
1
1
1
2
1
4
1
1
1
1
1
32
32
26
16
Panel superior
Panel lateral superior izquierdo
Panel lateral superior derecho
Paneles traseros
Soporte del panel posterior
Repisas ajustables
Repisa de medios
Left Cabinet
Gabinete derecho
Base
Riel delantero
Tornillo
Rondelle
Taco
Shelf Pin
20-12-692
20-12-693
20-12-694
20-12-695
20-12-696
20-12-697
20-12-698
20-12-699
20-12-700
20-12-701
20-12-702
20-09-528
PART QTY.DESCRIPTION NÚMERO DE PARTE
CAOBO ABACADO
#238-69-70MS

11
INSTRUCCIONES DE MONTAJE
Retire con cuidado todas las piezas de la caja
y asegúrese de que usted tiene todas las
piezas de la lista (consulte a la lista de piezas
en la página 9-10).
Si le faltan piezas, por favor llame a nuestro
departamento de servicio al cliente de GHP
al 1-877-447-4768.
1. Coloque la base (K) en una supercie lisa y
plana. Inserte 6 tacos (CC) en los huecos pre-
perforados en la base (K) como se muestra.
Inserte los tacos (CC) en los huecos pre-
perforados en cada extremo del riel (L).
Deslice el extremo izquierdo del riel delantero
(L) en los huecos pre-perforados en el borde
superior del gabinete izquierdo (H) hasta que
ajuste. Deslice el extremo derecho del riel
delantero (L) en los huecos pre-perforados
en el borde superior del gabinete derecho
(J) hasta que ajuste. Deslice el ensamble de
gabinete delantero / riel sobre tacos en la base
(K) hasta que ajuste. Asegúrelo con los
tornillos (AA) y arandelas (BB) insertados a
través de los huecos pre-perforados como
se muestra.
2. Inserte seis tacos (CC) en los huecos pre-
perforados en borde superior del ensamble.
Deslice la repisa de medios (G) sobre los tacos
hasta que ajuste. Asegúrela desde abajo con
tornillos (AA) y arandelas (BB).
3. Inserte seis tacos (CC) en los huecos pre-
perforados en parte superior del ensamble.
Deslice el panel lateral superior izquierdo
(B) sobre los tacos en el lado izquierdo
del ensamble hasta que ajuste. Asegúrelo
mediante tornillos (AA) y arandelas (BB).
Repita el proceso en el lado derecho utilizando
el panel lateral superior derecho (C). Deslice el
soporte del panel posterior (E) sobre los tacos
restantes (CC).
1
3
CC
G
E
AA
L
CC
2
AA
BB
CC
CC
J
K
B
C
AA
H
BB
BB
CC

12
INSTRUCCIONES DE MONTAJE
4. Inserte cuatro tacos (CC) en los huecos pre-
perforados en los bordes superior izquierdo
y derecho del ensamble. Deslice el panel
superior (A) sobre los tacos (CC) hasta que
ajuste. Asegúrelo desde abajo con tornillos
(AA) y arandelas (BB) como se muestra.
5. Asegure el soporte del panel posterior (E)
mediante tornillos (AA) y arandelas (BB),
desde debajo y por la parte posterior del
ensamble como se muestra.
6. Acople los paneles traseros (D) en los lados
izquierdo y derecho de la parte posterior del
ensamble, mediante imanes a lo largo del
borde superior del panel posterior (D).
5
BB
BB
4
D
6
A
AA
CC
CC

13
INSTRUCCIONES DE MONTAJE
7. Teniendo los gabinetes laterales abiertos, in-
serte los pines de repisa (DD) en ambos lados
en los lugares deseados. Inserte dos repisas
ajustables en cada lado, haciendo que descan-
sen sobre los pines de repisa (DD). Cierre los
gabinetes izquierdo y derecho para que dé un
aspecto de acabado.
7
DD
F

14
AVISO PARA EL CONSUMIDOR
Nuestros muebles de calidad de fabrican teniendo en mente la tradición. Las variaciones en el color y
acabados de la madera, que pueden ser resultado de las características naturales de la misma, tales
como el patrón de las vetas, manchas minerales y otros similares, no se consideran defectos. A medida
que la madera continúa moviéndose y envejeciendo, usted podrá notar estas ligeras diferencias en color,
incluso en diferentes partes de una pieza individual. Los nudos profundos y las pequeñas rajaduras en la
supercie indican la personalidad verdadera de una pieza de madera de buena calidad.
Existen varias formas que recomendamos para que mantenga sus muebles nuevos en las mejores
condiciones. Primero que todo, para mantener el acabado debe limpiar con un paño suave, ligeramente
húmedo, y pulir con un paño seco. Además, los muebles de madera nunca deben arratrarse por el piso.
el estrés agregado de arrastrar la unidad puede causar que la parte arrastrada se astille o que se aoje
una unión.
Comuníquese con nostoros si tiene alguna pregunta o preocupación acerca de su nuevo mueble.
GARANTÍA LIMITADA DE UN AÑO
Si un lapso de un año a partir de la fecha de compra original este artículo falla debido a un defecto en
el material o la mano de obra, lo reemplzaremos o repararemos sin cargos a nuestra discreción. Para
hacer un pedido de las piezas o para obtener el servicio de garantía, llame al 1-800-776-9425, 8:30
a.m. – 5:00 p.m. EST, Monday – Friday. Esta garantía no cubre defectos que sean producto de un uso
incorrecto o anormal, uso indebido, accidente o alteración. No seguir todas las instrucciones del manual
del propietario también anulará esta garantía. El fabricante no será reponsable de daños accidentales
o resultantes. Algunos estados no permiten la exclusión o limitación de los daños accidentales o
resultantes, de modo que las limitaciones anteriores pueden no aplicarse en su caso. Esta garantía le
otorga derechos legales especícos, pero podría tener también otros derechos que verían según el
estado.
GHP Group, Inc. • 6440 W. Howard St. • Niles, IL 60714-3302
UN AÑO DE GARANTÍA LIMITADA
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768

15
MODEL #238-69-70MS
JOIGNEZ VOTRE REÇU ICI
Numéro de série ________________________________ Date d’achat _________________________________
20-10-121 Rev. 6/14
Des questions, des problèmes, des pièces manquantes?
Avant de communiquer avec votre détaillant, adressez-vous au service à la clientèle au 877 447-4768,
du lundi au vendredi de 8 h 30 à 16 h 30 (HNC) ou par courriel à [email protected].
ACAJOU MANTEL POUR
INSÉRER 23 POUCES

16
CONTENU DE L’EMBALLAGE
CONTENU HARDWARE
Boulon
Qte. 32 Cheville
Qte. 26
Rondelle
Qte. 32
AA BB CC DD
H
E
D
G
F
K
C
B
A
J
L
Reposant sur
les goupilles
Qte. 16

17
CONTENU DE L’EMBALLAGE
Certaines parties et les spécications peuvent changer sans préavis.
A
B
C
D
E
F
G
H
J
K
L
AA
BB
CC
DD
1
1
1
2
1
4
1
1
1
1
1
32
32
26
16
Panel superior
Panneau latéral supérieur gauche
Panneau latéral supérieur droit
Superior del panel posterior
Support du panneau arrière
Tête détachable
L’étagère médias
Cabinet gauche
Cabinet droit
Base
Rail avant
Boulon
Rondelle
Cheville
Reposant sur les goupilles
20-12-692
20-12-693
20-12-694
20-12-695
20-12-696
20-12-697
20-12-698
20-12-699
20-12-700
20-12-701
20-12-702
20-09-528
Nº DE PIÈCE
FINI ACAJOU
#238-69-70MS
PIÈCE QTÉ.DESCRIPTION

18
INSTRUCTIONS DE MONTAGE
Retirez soigneusement toutes les pièces de
l’emballage et assurez-vous qu’il n’en manqué
aucune (référez-vous à la liste des pièces de la
pages 16-17).
S’il y a des pièces manquantes, veuillez
communiquer avec le service à la clientèle
de GHP au 1 877 447-4768.
1. Posez la base (K) sur une surface lisse et
plane. Insérez 6 chevilles (CC) dans les trous
pré-percés dans la base (K), comme illustré.
Insérez les chevilles (CC) dans les trous pré-
percés dans chaque extrémité du rail (L).
Glissez à fond l’extrémité gauche du rail avant
(L) dans les trous pré-percés dans le bord
supérieur du cabinet gauche (H). Glissez à
fond l’extrémité droite du rail avant (L) dans
les trous pré-percés dans le bord supérieur du
cabinet droit (J). Glissez à fond l’assemblage
du cabinet avant/rail sur les chevilles dans la
base (K). Fixez-le avec des boulons (AA) et
des rondelles (BB) insérés à travers des trous
pré-percés comme illustré.
2. Insérez six chevilles (CC) dans les trous pré-
percés dans le bord supérieur de l’assemblage.
Glissez à fond l’étagère médias (G) sur les
chevilles. Fixez-la par le dessous à l’aide de
boulons (AA) et de rondelles (BB).
3. Insérez six chevilles (CC) dans les trous
pré-percés dans la partie supérieure de
l’assemblage. Glissez à fond le panneau latéral
supérieur gauche (B) sur les chevilles du côté
gauche de l’assemblage. Fixez-le à l’aide de
boulons (AA) et de rondelles (BB). Répétez sur
le côté droit avec le panneau latéral supérieur
droit (C). Glissez le support du panneau arrière
(E) sur les chevilles restantes (CC).
1
3
CC
G
E
AA
L
CC
2
AA
BB
CC
CC
J
K
B
C
AA
H
BB
BB
CC

19
INSTRUCTIONS DE MONTAGE
4. Insérez quatre chevilles (CC) dans les trous
pré-percés dans les bords supérieurs gauche
et droit de l’assemblage. Glissez à fond le
panneau supérieur (A) sur les chevilles (CC).
Assurez-le par le dessous à l’aide des boulons
(AA) et des rondelles (BB), comme illustré.
5. Fixez le support du panneau arrière
(E) en utilisant des boulons (AA) et des
rondelles (BB), par le dessous et à l’arrière de
l’assemblage comme illustré.
6. Fixez les panneaux arrière (D) sur les côtés
gauche et droit de l’assemblage arrière, en
utilisant des aimants tout au long du bord
supérieur du panneau arrière (D).
5
BB
BB
4
D
6
A
AA
CC
CC

20
INSTRUCTIONS DE MONTAGE
7. En tenant ouverts les cabinets latéraux,
insérez les goupilles pour étagère (DD) dans
les endroits souhaités sur les deux côtés.
Insérez deux étagères réglables de chaque
côté, reposant sur les goupilles (DD). Fermez
les cabinets gauche et droit pour un aspect ni.
7
DD
F
