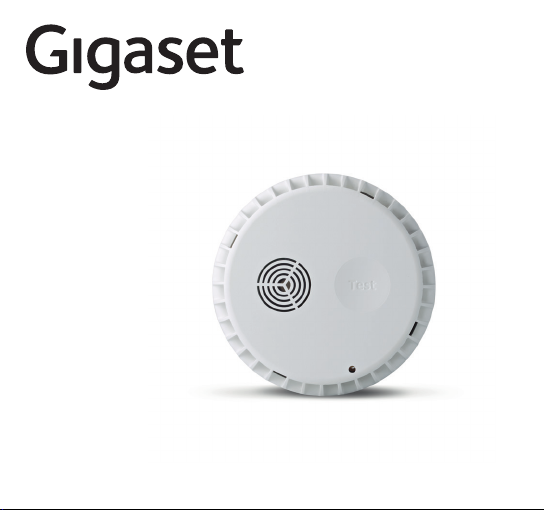

Gigaset Elements smoke User manual

Operating and Installation Guide
elements smoke

RAUCHWARNMELDER elements smoke
2
1. Insert battery
2. Use the Gigaset elements app for Installation
• Open the elements app
• Open system overview
• choose “add smoke”.
the wizard guides you through the installation
3. Fit smoke on the room ceiling
More Details on the following pages
QUICK INSTALLATION OVERVIEW
KURZÜBERSICHT INBETRIEBNAHME
1. Setzen Sie die Batterie ein
2. Verwenden Sie die Gigaset elements App für die Inbetriebnahme
• Önen Sie die elements App
• Önen Sie die Systemübersicht
• Wählen Sie“Hinzufügen + smoke”aus
Der Wizard führt Sie durch die Installation
3. Montieren Sie smoke an der Decke
Weitere Infos auf den folgenden Seiten

BEDIENUNGS- UND MONTAGEANLEITUNG
3
INHALT
Allgemeine Informationen 4
Montageort 5
Sicherheitshinweise 7
Montage und Inbetriebnahme 13
Betriebs- und Alarmsignale 17
Funktions- und Alarmprüfung 18
Wartung und Pege 19
Alarm- / Batteriestörungsstummschaltung 20
Optionales Zubehör 21
Hinweise zu den Klebestreifen 22

RAUCHWARNMELDER elements smoke
4
ALLGEMEINE INFORMATIONEN:
Der Rauchwarnmelder alarmiert Sie frühzeitig und zuverlässig bei auftretendem
Brandrauch und gibt Ihnen so die Möglichkeit, Sie und Ihre Familie rechtzeitig in
Sicherheit zu bringen.
Dies ist besonders nachts von Bedeutung, da der Mensch im Schlaf nicht in der Lage
ist, Brandrauch zu riechen und so den bei Bränden entstehenden toxischen Gasen
ausgesetzt ist.
Während dieser Phase verschat der Rauchwarnmelder Ihnen einen Zeitvorsprung,
um ungefährdet den Raum verlassen zu können.
Die Praxis hat gezeigt, dass Rauchwarnmelder lebensrettend wirken.
Bitte beachten Sie hierfür auch unsere Hinweise zur sachgerechten Nutzung unseres
Produktes.
Zum Lieferumfang gehören neben dem Rauchwarnmelder inkl. Meldersockel auch diese
Bedienungsanleitung, das Heft mit wichtigen Hinweisen, eine fest installierte Batterie,
eine wechselbare Batterie, 2 x Schrauben und Dübel zur Befestigung des Melders
und 1 Klebepad.

BEDIENUNGS- UND MONTAGEANLEITUNG
5
MONTAGEORT
Der Rauchwarnmelder wird an der Raumdecke
montiert. Bei Montage in der Raummitte
besitzt der Rauchwarnmelder seine optimale
Erkennungscharakteristik.
Als Mindestschutz sind Rauchwarnmelder in
den Schlafräumen, Kinderzimmern und Fluren
bzw. Gängen zu installieren, damit Sie nachts bei
einem Rauchalarm geweckt werden.
In Gebäuden mit mehreren Etagen sollte zudem
in jeder Etage mindestens ein Rauchwarnmelder
im Flur angeordnet sein.
Ist der Rauchwarnmelder mit einer Gigaset
elements base verbunden, liegt die maximale
Reichweite zur DECT Funkübertragung bei
50 Metern (Indoor).
ACHTUNG!
Der Rauchwarnmelder
funktioniert nur, wenn dieser
fest im Sockel arretiert ist!
Wohnzimmer
Küche
Bad
Küche
Keller
Flur
Wohnzimmer
Wohnzimmer
Küche
Bad
Küche
Keller
Flur
Wohnzimmer
Mehrzimmerwohnung
Haus
=MINDESTSCHUTZ
(Gesetz in dreizehn Bundesländern)
=OPTIMALER SCHUTZ
=SONDERSCHUTZ

RAUCHWARNMELDER elements smoke
6
MONTAGEORT FÜR DACHSCHRÄGEN
BEI ABGESCHRÄGTEN ODER ZUGESPITZTEN DECKEN
Bei einer Montage an abgeschrägten oder zugespitzten
Decken bzw. in Zimmern mit einer Dachschräge sollten Sie die
Rauchmelder in der Vertikalen mindestens 10 cm unterhalb des
höchsten Punktes und horizontal gemessen maximal 90 cm vom
höchsten Punkt entfernt installieren.
Bei der Montage von mehreren Meldern in einem Raum gilt diese
Vorgabe ebenfalls. Installieren Sie die einzelnen Rauchmelder mit
einem angemessenen Abstand voneinander.
DECKENMONTAGE
Bei der Deckenmontage ist ein Abstand von mindestens 50 cm
zur Wand einzuhalten.
DECKENNEIGUNG
In Zimmern mit einer horizontalen Deckenneigung über 7 Grad
(entspricht ca. 50 cm Höhenunterschied auf 4 m) sollten
Rauchmelder an der Decke im höheren Teil des Raumes platziert
werden.
10cm
90 cm
50 cm
10cm
60 cm

BEDIENUNGS- UND MONTAGEANLEITUNG
7
SICHERHEITSHINWEISE  BITTE BEACHTEN SIE:
ACHTUNG
Vor Gebrauch die Sicherheitshinweise und die
Bedienungsanleitung lesen.
Der Rauchwarnmelder wird mit einer festinstallierten und einer
wechselbaren Batterie ausgeliefert. Es sind keine Akkus oder
Netzgeräte zur Spannungsversorgung erforderlich.
Legen Sie nur folgende Batterien ein: Lithium Primär 3,0 Volt
(Typ CR2). Batterien, die erkennbar beschädigt sind, müssen
ausgetauscht werden.
MEDIZINISCHE GERÄTE
Medizinische Geräte können in ihrer Funktion beeinusst werden.
Beachten Sie die technischen Bedingungen des jeweiligen
Umfeldes, z. B. Arztpraxis.
Falls Sie medizinische Geräte (z. B. einen Herzschrittmacher)
verwenden, informieren Sie sich bitte beim Hersteller des Gerätes,
inwieweit die entsprechenden Geräte immun gegen externe
hochfrequente Energien sind.

RAUCHWARNMELDER elements smoke
8
SICHERHEITSHINWEISE  BITTE BEACHTEN SIE:
ACHTUNG-WARNTON
Lauter, schriller Ton bei Funktionstests (Druck auf Melderkopf ).
Halten Sie einen Mindestabstand von 50 cm zwischen
Rauchwarnmelder und Ohr ein.
NICHT BESPRÜHEN ODER BEMALEN
Rauchwarnmelder dürfen nicht mit Farbe überstrichen werden.
MONTAGE IM DACHGIEBEL
Eine Montage in Dachgiebeln ist nur erlaubt, wenn eine Montage
entsprechend „Montageort für Dachschrägen“ ausgeführt wird.

BEDIENUNGS- UND MONTAGEANLEITUNG
9
SICHERHEITSHINWEISE  BITTE BEACHTEN SIE:
LEUCHTMITTEL-ABSTAND
Halten Sie einen Abstand von mind. 50 cm zwischen Lampe und
Montageort ein.
NUR FÜR DEN GEBRAUCH IM INNENRAUM
Der Rauchwarnmelder ist nur für den Innenbereich zulässig.
Besonders im Schlaf haben Menschen eine verminderte
Wahrnehmung von Bränden und Brandrauch. Rauchwarnmelder
warnen hier frühzeitig, so dass eine schnelle Reaktion erfolgen kann.
Rauchwarnmelder bieten keinen Schutz vor Sachschäden.

RAUCHWARNMELDER elements smoke
10
SICHERHEITSHINWEISE  BITTE BEACHTEN SIE:
DIE UMGEBUNG BEACHTEN
Nutzen Sie die Geräte nicht in explosionsgefährdeten
Umgebungen, z. B. Lackierereien.
ENTSORGUNG
Akkus und Batterien gehören nicht in den Hausmüll.
Beachten Sie hierzu die örtlichen Abfallbeseitigungsbestimmungen,
die Sie bei Ihrer Kommune erfragen können.
Entsorgen Sie diese in den beim Fachhandel aufgestellten grünen
Boxen des„Gemeinsame Rücknahmesystem Batterien“.

BEDIENUNGS- UND MONTAGEANLEITUNG
11
SICHERHEITSHINWEISE  BITTE BEACHTEN SIE:
Alle Elektro- und Elektronikgeräte sind getrennt vom allgemeinen
Hausmüll über dafür staatlich vorgesehene Stellen zu entsorgen.
Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf
einem Produkt angebracht ist, unterliegt dieses Produkt der
europäischen Richtlinie 2012/19/EU.
Die sachgemäße Entsorgung und getrennte Sammlung von
Altgeräten dienen der Vorbeugung von potenziellen Umwelt-
und Gesundheitsschäden. Sie sind eine Voraussetzung für die
Wiederverwendung und das Recycling gebrauchter Elektro- und
Elektronikgeräte.
Ausführlichere Informationen zur Entsorgung Ihrer
Altgeräte erhalten Sie bei Ihrer Kommune oder Ihrem
Müllentsorgungsdienst.

RAUCHWARNMELDER elements smoke
12
DER RAUCHWARNMELDER DARF AN FOLGENDEN ORTEN
NICHT ANGEBRACHT WERDEN:
ABSTAND VON WASSERDAMPF
Räume, in denen unter normalen Bedingungen starker
Wasserdampf entsteht (z. B. Küche, Bad/WC)
ABSTAND VON FEUERSTELLE
In der Nähe von Feuerstätten und oenen Kaminen
TEMPERATURBEREICH
Räume mit Temperaturen geringer als -10°C
oder höher als +60°C
NICHT IM LUFTZUG EINSETZEN
In der Nähe von Belüftungsschächten
(z. B. von Klima- oder Umluftanlage)
60
10

BEDIENUNGS- UND MONTAGEANLEITUNG
13
MONTAGE UND INBETRIEBNAHME
1. Legen Sie die Batterie ein.
Achten Sie dabei auf die Polung.
2. Melden Sie smoke an Ihrer Basisstation an.
xSuchen Sie den kleinen roten Anmeldeknopf
xBringen Sie smoke in unmittelbare Nähe
ihrer base
xStarten Sie die Gigaset elements App
xÖnen Sie in der App die Systemübersicht ,
wählen Sie„Hinzufügen + smoke“ und folgen Sie
den Instruktionen auf dem Bildschirm
xDanach ist smoke mit Gigaset elements
verbunden und erscheint in der
Systemübersicht der App

RAUCHWARNMELDER elements smoke
14
3. Bestimmen Sie den richtigen Platz für smoke:
xin Reichweite von base (max. 50m).
xmöglichst in Raummitte, mit einem Minimumabstand
von 50 cm zu stromführenden Leitungen
xÜberprüfen Sie, dass am Montageort keine Stromleitung
verläuft und halten Sie einen Mindestabstand von
50 cm zu Wänden und Lampen.
4. Stellen Sie sicher, dass durch den Bohrstaub smoke nicht
verschmutzt werden kann.
xVerwenden Sie Klebepolster für die Montage, wenn Sie
nicht Bohren wollen. Informationen zur Montage mit
Klebepolstern siehe: „Optionales Zubehör“

BEDIENUNGS- UND MONTAGEANLEITUNG
15
5. Bohren Sie mit einem 6er-Bohrer zwei Löcher in die Decke.
xSie können das Unterteil/Sockel des Rauchwarnmelders als
Schablone verwenden.
6. Stecken Sie die mitgelieferten Dübel in die Bohrlöcher.
7. Befestigen Sie den Meldersockel mit den mitgelieferten
Schrauben an der Decke.
8. Setzen Sie den Melderkopf auf das Unterteil und arretieren Sie
ihn durch Drehen im Uhrzeigersinn.
9. Der Rauchwarnmelder wird durch das Arretieren im Sockel
automatisch aktiviert.

RAUCHWARNMELDER elements smoke
16
10. Führen Sie einen Funktionstest durch. Drücken Sie hierzu
mindestens eine Sekunde lang den Melderkopf.
11. Wenn der Signalton ertönt, ist der Funktionstest erfolgreich
und der Rauchwarnmelder arbeitet korrekt.
All-is-good

BEDIENUNGS- UND MONTAGEANLEITUNG
17
BETRIEBS UND ALARMSIGNALE
Signalton Rote Leuchtdiode Funktion/Bedeutung
Kein Ton Blinkt alle 344 Sek. Normaler Betriebszustand,
automatischer Selbsttest
Lauter Intervallton im
0,5 Sek.-Rhythmus Blinkt alle 0,5 Sek. Alarmzustand
Kurzer Signalton
alle 40 Sek. aus Batteriewechsel-Anzeige, bitte Melder erneuern
3 kurze Signaltöne
alle 40 Sek. aus Störung/Verschmutzung, bitte Melder erneuern
Kein Ton Blinkt alle 10 Sek. Alarmstummschaltung
Lauter Intervallton
Blinkt alle 0,5 Sek.
solange der Melderkopf
gedrückt wird
Funktionstest

RAUCHWARNMELDER elements smoke
18
FUNKTIONS UND ALARMPRÜFUNG
1. Führen Sie eine Sichtprüfung des Rauchwarnmelders durch.
Überprüfen Sie dabei:
xdas Vorhandensein des Rauchwarnmelders
xdie Raucheintrittsönungen auf grobe Verschmutzung (Staub, Farbe)
xden Rauchwarnmelder auf mechanische Beschädigungen.
Bei Beschädigungen ist der Rauchwarnmelder umgehend auszutauschen.
2. Führen Sie einen Funktionstest durch. Drücken Sie hierzu mindestens eine
Sekunde lang den Melderkopf. Ist dieser Funktionstest erfolgreich, ertönt
der Signalton.
Der Rauchwarnmelder arbeitet korrekt.
3. Nach DIN 14676 sind Rauchwarnmelder nach spätestens 10 Jahren gegen neue
auszutauschen.
Nach jedem Funktionstest wird automatisch die Alarmstummschaltung für
ca. 10 Minuten aktiviert.
HINWEIS!
Die Alarmstummschaltung hat keine Funktion,
wenn der Rauchwarnmelder mit Prüfaerosol getestet wird.

BEDIENUNGS- UND MONTAGEANLEITUNG
19
WARTUNG
In einigen Bundesländern sind gemäß ihrer Landesbauordnung (siehe z. B.
www.Rauchwarnmelder-lebensretter.de) die Haus- und Wohnungseigentümer für die
Installations- und Funktionsfähigkeit von Rauchwarnmeldern verantwortlich.
Eine Wartung ist mindestens einmal jährlich durchzuführen und umfasst nach DIN 14676
eine Sichtprüfung und eine Funktions-/Alarmprüfung. Nach längerer Abwesenheit,
jedoch spätestens nach einem Jahr ist ein Funktionstest durchzuführen.
AUSTAUSCHDATUM AUF DEM TYPENSCHILD
Tauschen Sie alle Rauchwarnmelder nach spätestens 10 Jahren aus!
Das empfohlene Austauschdatum bendet sich auf dem Typenschild neben dem Text
„recommended date for replacement“ in der Schreibweise Monat/Jahr.
Der Melder ist vor Inbetriebnahme max. 2 Jahre lagerfähig.
PFLEGE
Wischen Sie das Gerät mit einem feuchten Tuch oder einem Antistatiktuch ab.
Benutzen Sie keine Lösungsmittel und kein Mikrofasertuch.
Verwenden Sie nie ein trockenes Tuch: es besteht die Gefahr der statischen Auadung.

RAUCHWARNMELDER elements smoke
20
ALARMSTUMMSCHALTUNG
Im Alarmfall kann die Alarmstummschaltung durch Drücken des Melderkopfes
aktiviert werden. Hierdurch wird die Ansprechempndlichkeit des Melders reduziert
bzw. seine Ansprechgrenze erhöht. Liegt die Rauchkonzentration in der
Rauchkammer nach Drücken des Melderkopfes unterhalb der
erhöhten Ansprechgrenze, verstummt der Melder.
Liegt die Rauchkonzentration noch oberhalb der
erhöhten Ansprechgrenze, kommt es erst dann zu
einer Stummschaltung, wenn die Rauchkonzentration
unter die erhöhte Ansprechgrenze fällt.
Der Rauchwarnmelder verstummt.
Nach ca. 10 Minuten kehrt der Rauchwarnmelder
in den Normalbetrieb zurück.
BATTERIESTÖRUNGSSTUMMSCHALTUNG
Diese Funktion ist vor allem nachts von Vorteil. Im Falle einer Batteriestörung kann
das Störungssignal durch Drücken des Testknopfes (Melderkopf ) für ca. 8 Stunden
unterdrückt werden. Nach Ablauf dieser Zeit wird das Batteriestörungssignal wieder
ertönen und Sie daran erinnern den Melder zu erneuern.
