Gorenje IDR 4540 E User manual

Kitchen extractor hood
Kaminhaube
Typ:
IDR 4540 E
IDR 4545 E
BEDIENUNGSANLEITUNG
INSTRUCTIONS FOR USE

2
Mit dem Kauf dieser Haube – IDR 4540 E, IDR 4545 E – haben Sie eine moderne und
hochwertige Haube der neuesten Generation erworben.
Diese Haube fügt sich ideal in jedes Küchenumfeld ein. Klares Design, bedienerfreundlicher
Komfort, Zuverlässigkeit und pflegeleichte Materialien zeichnen diese Hauben aus.
Die Haube eignet sich sowohl für den Abluft-, als auch für den Umluftbetrieb. Bei
Umlufttechnik müssen zusätzlich Kohlefilter eingesetzt werden.
Vor der Montage der Abzugshaube lesen Sie bitte die nachfolgende Bedienungsanleitung.
Dadurch können Fehler bei der Montage und Bedienung der Abzugshaube vermieden werden.
INHALTSVERZEICHNIS
I. Charakteristik
II. Ausrüstung
III. Technische Daten
IV. Nutzungsbedingungen
V. Montage
1. Montage des Wandaufhängers
2. Montage der Dunstabzugshaube
3. Anschluss an das Stromnetz und Funktionskontrolle
4. Einstellung des Arbeitsmodus der Küchen-Dunstabzugshaube
4.1. Einstellung des Abluftmodus der Dunstabzugshaube
4.2. Einstellung des Arbeitsmodus als Geruchsabsorbierer (Umluftmodus)
4.3 Geschwindigkeit des Ventilators
VI Bedienung und Wartung
1. Anwendungssicherheit
2.Bedienung
2.1. Steuerpaneel
2.2. Programmfunktion
3. Wartung
3.1. Metall-Fettfilter
3.2. Aktivkohlefilter
3.3. Reinigung
ACHTUNG:
Vor der Montage kaufen Sie vier Bolzen / Dübel entsprechend der Konstruktion der Decke, an der Sie
die Abzugshaube montieren wollen.
I. Charakteristik
Die Küchen-Dunstabzugshaube IDR 4540 E , IDR 4545 E dient zur Beseitigung von Küchendämpfen. Sie
erfordert die Installierung einer Leitung zur Abführung der Luft nach außen. Die Länge dieser Leitung (meist
eine Rohr Ø 150 oder 120 mm) sollte 4 – 5 m nicht überschreiten. Nach der Installierung des
Aktivkohlefilters kann die Dunstabzugshaube auch als Geruchsabsorbierer arbeiten. In diesem Falle ist keine
Installierung einer Abführungsleitung der angesaugten Luft erforderlich, es wird jedoch die Montage eines
Umlenkbleches für die ausgeblasene Luft empfohlen.
Die Küchendunstabzugshaube ist ein elektrisches Gerät, das in der Brandschutzklasse I ausgeführt
wurde.
Das Gerät besitzt eine unabhängige Beleuchtung und einen Ausblasventilator mit der Möglichkeit der
Einstellung von vier verschiedenen Umdrehungsgeschwindigkeiten.
Die Dunstabzugshaube ist zur festen Montage an einer senkrechten Wand über einem Gas- oder Elektroherd
bestimmt.

3
II. Ausrüstung

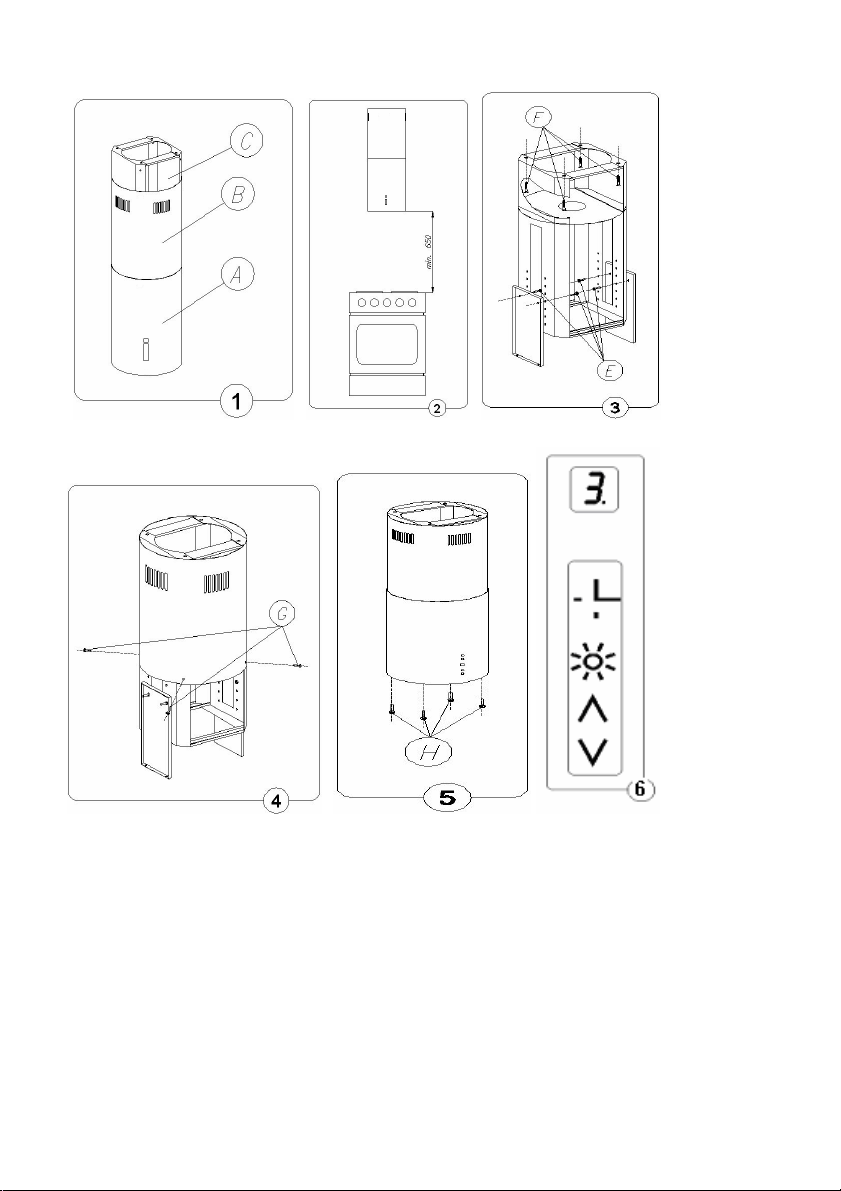

Die Abzugshaube besteht aus folgenden Teilen (Abb. 1):
1. Gerüst der Abzugshaube und Teleskopkamin-Blende (Unterteil), Lüfter-Komplex,
Steuerpult und Beleuchtung,
2. obere Teleskopkamin-Blende,
3. Befestigungsplatte.
IV. Nutzungsbedingungen
1. Der Dunstabzug dient zur Abführung der Kochschwaden nach Außen. Das Gerät soll an einen
entsprechenden Belüftungskanal angeschlossen werden (nicht an die betriebsaktiven Kamin-, Rauch- oder
Abgaskanäle anschließen).
2. Das Gerät ist mindestens 650 mm über der Elektroherd und 750 mm über dem Gasherd zu montieren.
3. Lassen Sie die Flamme unter der Abzugshaube nicht offen. Während Sie den Topf vom Gas nehmen,
stellen Sie die Flamme auf Minimum ein.
4. Gerichte, die Sie auf Fett zubereiten, sollten ständig überwacht werden, da das überhitzte Fett brennbar ist.
5. Fettfilter des Dunstabzugs sollten mindestens alle 2 Monaten gereinigt werden, weil sie, mit Fett gesättigt,
entzündbar werden.
6. Vor jeglicher Reinigung, Filteraustausch oder Reparatur, das Gerät von der Stromversorgung trennen (den
Stecker aus der Steckdose herausziehen).
7. Sollten in dem Raum neben dem Dunstabzug auch andere, nicht mit Strom gespeiste Geräte betrieben
werden (z.B. Kraftstoffoffen, Durchlauferhitzer, Thermen), dann soll eine ausreichende Belüftung des Raums
gewährleistet sein. Ein sicherer Betrieb ist nur dann möglich, wenn bei gleichzeitiger Arbeit des
Dunstabzuges und anderer, luftverbrauchender Verbrennungsgeräte, Unterdruck in ihrer direkten Nähe den
Wert von max. 0,004 mB erreicht (dieser Wert gilt nicht beim Umluftbetrieb des Dunstauszuges).
8. Beim Netzanschluss 230 V muss die Steckdose auf ihre Funktion geprüft werden.
III. Technische Daten
Charakteristische Eigenschaften Dunstabzugshaube des Typs
IDR 4540 E, IDR 4545 E
Spannung AC 230V 50Hz
Anzahl der Ventilatormotoren 1
Halogebeleuchtung Halogenlampen 4x20W / 4 x 3W
Anzahl der Fettfilter 1
Geschwindigkeitsstufen Fur IDR 4540 E - 4 / Fur IDR 4545 E - 3
Breite [cm] Ø38
Tiefe [cm]
Höhe [cm]
Luftaustritt [ø mm] 150 oder 120
Leistungsfähigkeit [m
3
/h] Max 800
Leistungsaufnahme [W] 280 / 173
Lärmpegel [dBA] Max. 54
Arbeitsmodi Abluft bzw. Umluft
Farbe Edelstahl INOX matt

4
V. Montage
Um die Abzugshaube zu montieren, gehen Sie bitte wie folgt vor:
1. Montageplatte befestigen.
2. Die Abzugshaube an den Belüftungskanal anschließen (falls nötig).
3. Obere Teleskop-Kamin-Blende anbringen.
4. Gerüst der Abzugshaube anbringen.
5. Die Abzugshaube an das Stromnetz anschließen.
1. Montage der Platte
a) Auf der Decke die Mitte des Kochfeldes markieren,
b) Montageplatte von der oberen Teleskopkamin-Blende demontieren (Abb. 1, C), an die auf der Decke
markierte Stelle legen, entsprechend positionieren, den Abstand zwischen den Öffnungen markieren,
c) In der Decke die markierten Bohrungen mit entsprechendem Durchmesser erzeugen (achten Sie auf den
Durchmesser der gekauften Montagedübel), Dübel einschlagen und die Montageplatte an der Decke
befestigen.
2. Montage der Abzugshaube
a) Falls notwendig, bauen Sie eine entsprechende Leitung, die die Luft in den Belüftungskanal abführt,
b) Auf die befestigte Montageplatte die obere Teleskopkamin-Blende anbringen (Abb. 1, B) und mit
beiliegenden Schrauben befestigen (Abb. 4, E)
c) Die Abzugshaube auf die angebrachte obere Teleskopkamin-Blende anbringen und mit beiliegenden
Schrauben zusammenschrauben (den Mindestabstand vom Kochfeld beachten) (Abb. 5, E,D).
d) Die Abzugshaube an das Speisenetz anschließen.
3. Netzanschluss und Betriebskontrolle
Nach dem Netzanschluss (gemäß der früher beschriebenen Bestimmungen) sollten Sie die Beleuchtung
und den Motor auf ihre Funktion prüfen.
Die Steckdose muss nach der Montage der Abzugshaube immer zugänglich bleiben, damit immer die
Möglichkeit besteht den Stecker herauszuziehen.
4. Betriebsart
4.1 Abluftbetrieb
Im Abluftbetrieb wird die Luft nach Außen durch einen gesonderten Kanal abgeführt. Dabei sollten
eventuell bestehende Kohleaktivfilter entfernt werden
Die Abzugshaube wird an das Abzugsloch mit einem fixen oder flexiblen Rohr Ø150 mm bzw. 120 mm und
mit den entsprechenden Schlauchschellen, im Fachhandel erhältlich, angeschlossen.
Die Montage sollte von einem qualifizierten Fachmann durchgeführt werden.
4.2 Umluftbetrieb
In dieser Betriebsart kehrt die gefilterte Luft durch Löcher von beiden Seiten des unteren Kaminteils in den
Raum zurück.
Dabei ist ein Kohlefilter einzusetzen und es empfiehlt sich die Abluftsteuerung einzubauen.

5
4.3 Lüfterleistung / Geschwindigkeit
Die niedrigste und mittlere Leistungstuffe wird in normalen Bedingungen und bei niedriger Dunstdichte
angewendet. Die höchste Leistungsstufe ist nur bei hoher Konzentration der Kochschwaden, z.B. beim
Braten oder Grillen anzuwenden.
Sämtliche in der vorliegenden Bedienungsanleitung vorgeschriebenen Sicherheitsmaßnahmen
sollen unbedingt eingehalten werden!
Fett- und Kohleaktivfilter sollten gemäß den Vorschriften des Herstellers gereinigt oder
ausgetauscht werden. Bei intensiver Benutzung (über 4 Stunden pro Tag) reinigen Sie die Filter oder
wechseln Sie diese öfter aus.
Lassen Sie die Flamme Ihres Gasherdes nicht offen. Während Sie den Topf vom Gas nehmen,
stellen Sie die Flamme auf Minimum ein.
Kontrollieren Sie immer, ob die Flamme nicht größer als der Topfboden ist. Dies kann
ungewünschte Energieverluste und gefährliche Wärmekonzentration verursachen. Verwenden Sie die
Abzugshaube nicht für andere Zwecke, als vorgesehen.
2. Bedienung
2.1 Steuerpult
Betrieb der Abzugshaube wird durch einen Komplex-Schiebeschalter (Abb. 5) gesteuert
-Digitalanzeige - informiert über die Geschwindigkeit der Abzugshaube und/oder Einschaltung der
Zeitschaltuhr (TIMER).
-„ ”, „ ”, - Tasten zur Wahl der Motorgeschwindigkeit.
-„ ” – Zeitschaltuhr – „TIMER“ - schaltet die Abzugshaube nach entsprechender voreingestellter Zeit
automatisch aus.
„ ” – Beleuchtung Ein/Aus .
2.2. Programmfunktion
Timer: Bei der Abzugshaube IDR 4540 E, IDR 4545 E, haben Sie Möglichkeit die automatische
Ausschaltfunktion des Lüfters für eine Stunde in 10-minutigen Abständen zu programmieren. Der Timer
wird durch Betätigung der „T”-Taste auf gewünschter Leistungsstufe der Abzugshaube eingeschaltet. LED-
Anzeiger blinkt, ein Punkt informiert, dass das Gerät programmiert werden kann. Drücken Sie die "+"-Taste,
denken Sie dabei daran, dass die angezeigte Zahl sich durch 10 multipliziert (z.B.: 1=10Min, 2=20Min,
3=30Min usw.).
Haben Sie die gewünschte Zeit programmiert, bestätigen Sie die Wahl mit der "T"-Taste, LED-Anzeiger
blinkt nicht mehr und zeigt die eingestellte Zeit an. Blinkender Punkt signalisiert Zeitablauf bis Ausschalten
der Abzugshaube.
Wollen Sie die Funktion TIMER ausschalten, drücken Sie die "T"-Taste wieder.
ACHTUNG: Das Programm speichert immer die letzte Einstellung der Zeitschaltuhr.
Sie sollten also die TIMER – Funktion binnen 20 Sekunden einstellen, sonst geht das Gerät
automatisch auf Normalbetrieb über.
Beim Stromausfall kann der Mikroprozessor abstürzen oder auf Null gesetzt werden und die Befehle
von der Tastatur nicht wahrnehmen. In dem Fall sollten sie das Gerät vom Speisenetz trennen und für
den Kaltstart erneut anschließen.
VI. Bedienung und Wartung
1. Benutzungssicherheit

6
Durch die regelmäßige Wartung und Reinigung ist ein guter und fehlerfreier Betrieb und eine optimale
Lebensdauer des Gerätes gewährleistet. Beim Austausch der Fett- und Kohleaktivfilter sind besonders die
Hinweise des Herstellers zu beachten.
1. Reinigung.
Beim Normalbetrieb sollten die Fettfilter alle zwei Monate in der Geschirrspülmaschine oder in
einem Bad aus sanftem Reinigungsmittel oder flüssiger Seife gereinigt werden.
2. Austausch.
Bei der Demontage der Filter drücken Sie die Verriegelung nach hinten und nehmen Sie die Filter
nach unten heraus.
3.2. Aktivkohlefilter
1. Funktionsbeschreibung.
Aktivkohlefilter werden nur verwendet, wenn die Abzugshaube nicht zum Lüftungsrohr angeschlossen ist.
Aktivkohlefilter sind bis zu ihrer Sättigung geruchabsorptionsfähig. Sie sind weder waschbar noch zur
Regenerierung geeignet und sollten wenigstens jede 2 oder 3 Monate oder, im Falle eines besonders
intensiven Gebrauchs, öfter ausgetauscht werden.
2. Aktivkohlefilteraustausch.

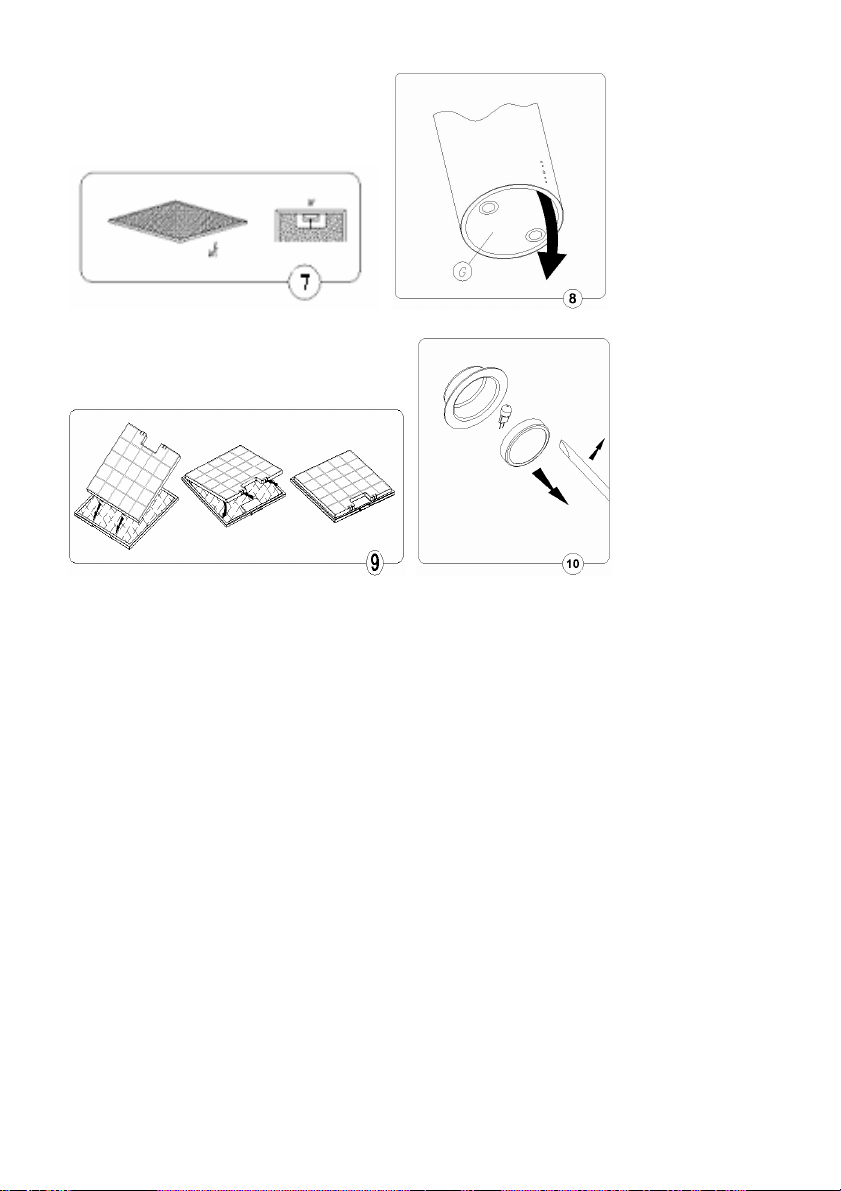

a) Metallfettfilter (Abb. 7) abnehmen
b) Neuen Aktivkohlefilter auf den Metallfettfilter auflegen und den Befestigungsdraht als
Absicherung gegen Herausfallen aufsetzen.
3.3. Beleuchtung.
Die Beleuchtung bilden 4 Halogenlampen 20 W.
Beim Austausch des Halogens gehen Sie bitte wie folgt vor:
a) Den Ring um das Halogenglas (Abb. 8) mit einem Schraubendreher oder einem anderen flachen
Werkzeug heben und herausziehen (den Ring vorsichtig halten).
b) Die Lampe mit Hilfe von einem Stück Papier bzw. Tuch auswechseln.
c) Dann in der umgekehrten Reihenfolge den Ring mit dem Glas wieder anbringen.
Achtung: beim Austauschen sollen die Halogenlampen nicht mit ungeschützten Händen berührt
werden!
3.4. Reinigung
Bei normaler Reinigung der Abzugshaube sollen Sie vermeiden:
•Nasse Tücher bzw. Schwämme und direkten Wasserstrahl,
•Lösungsmittel und Alkohol – diese können die Lackschicht mattieren,
•Ätzmittel, insbesondere bei der Reinigung der Edelstahloberflächen,
•Harte, raue Tücher.
Es empfiehlt sich feuchte Tücher und neutrale Reinigungsmittel anzuwenden.
3. Wartung
3.1 Alufettfilter

7
You are now a user of the newest generation kitchen extractor hood of IDR 4540 E, IDR 4545 E type.
This hood has been designed and manufactured specially with a view to satisfying your expectations and
it will certainly constitute a fitting element of a modern kitchen. The modern structural solutions and the
newest technologies used in production of this hood guarantee its high effectiveness and good appearance.
Please read these instructions carefully before installing the hood. They will make you avoid mistakes
during installation and operation of the hood.
We wish you a lot of satisfaction from choosing our kitchen extractor hood.
CONTENTS
I Characteristics
II Components
III Technical data
IV Operating conditions
V Installation
1. Installation of the wall hanger
2. Installation of the hood
3. Connecting to the power network and operation check
4. Setting the operation mode of the kitchen extractor hood
4.1. Setting the air extractor mode of operation of the hood
4.2. Setting the odour absorber mode of operation of the hood
4.3 Fan speeds
VI Operation and maintenance
1. Operational safety
2. Operation
2.1. Control panel
2.2. Program function
3. Maintenance
3.1. Metal grease filters
3.2. Carbon filter
3.3. Lighting
3.4. Cleaning
NOTE:
Before installing the hood purchase appropriate expansion plugs / dowels (4 pcs)
for the structure of the ceiling in which the hood will be mounted.
I Characteristics
Kitchen extractor hoods IDR 4540 E, IDR 4545 E was designed to remove kitchen fumes. It requires
installation of a conduit discharging used air to the outside. The conduit (usually a pipe Ø150 or 120 mm)
shall not be longer than 4-5 m. The hood can operate as an odour absorber after installation of an active
carbon filter. In such case a conduit discharging used air to the outside is not necessary, but it is
recommended to install an air exhaust guide.
The kitchen hood is an electrical appliance manufactured according to class I of shock protection.
It has its own lighting and an exhaust fan which can be set to one of four rotational speeds.
The hood was designed for permanent installation on a vertical wall over a gas or electric cooker.

8
II Components
The hood consists of the following elements (Fig. 1):
1. Hood body [A], equipped with lights,
2. Upper chimney [B]
3. Ceiling hanger equipped with the fan unit [C]
IV. Operating conditions
1. The kitchen hood was designed for removal of kitchen fumes to the outside. It should be connected to an
appropriate ventilation duct (do not connect the hood to any chimney, smoke or flue-gas ducts which are in
use).
2. The device shall be installed at the distance of at least 650 mm above the working top of an electric
cooker and 700 mm - of a gas cooker.
3. Do not leave open flame under the hood. When removing pots from the burners set the flame to its
minimum level.
4. Any food cooked in fat shall be constantly monitored, since overheated fat can ignite very easily.
5. The grease filter of your kitchen hood should be cleaned at least every 2 months, because a filter soaked
with grease becomes easily flammable.
6. Pull the plug of the power cord from a wall socket before any cleaning, filter replacement or repair
operation.
7. If any other non-electric devices are used in the same room as the hood (e.g. liquid fuel ovens, flow-
through or volumetric water heaters), it is necessary to provide appropriate ventilation (air supply).
Safe operation is possible when during simultaneous operation of the hood and combustion devices
dependent on air supply the negative pressure of not more than 0.004 milibar is maintained at the location of
these devices inside the room (this point does not apply when the hood is used as an odour absorber).
8. When connecting to 220V power supply network use an electric socket in working order
III. Technical Data
Characteristics Hood type
IDR 4540 E, IDR 4545 E
Supply voltage AC 230V 50Hz
Fan motor 1
Lighting Halogenlampen 4x20W / 4 x 3W
Number of grease filters 1
Fan speeds For IDR 4540 E - 4 / For IDR 4545 E - 3
Width [cm] Ø 38
Depth [cm]
Height [cm]
Outlet [ø mm] 150 or 120
Capacity [m
3
/h] 800 / 750
Power consumption [W] 280 / 173
Noise level [dBA] 54
Operational mode Extractor/Absorber
Colour INOX
Supply voltage AC 230V 50Hz

9
V. Installation
To install the hood proceed as follows:
1. Install the celing hanger [C]
2. Hang the hood body [A] on the hanger [C]
3. Connect the hood to the ventilation duct.
4. Connect the hood to the power network
1. Installation of the ceiling plate
a) Indicate the center of the cooker plate on the ceiling,
b) Unscrew the ceiling installation plate from the top decorative cover (Fig. 3, F), place it against the
position marked on the ceiling, align it properly with the cooker, mark the fixing holes,
c) Drill the holes marked on the ceiling using drills of diameter appropriate to the purchased
installation plugs/dowels. Put the plugs in the drilled holes and screw the installation plate to the
ceiling.
2. Installation of the hood
a . If it is necessary install proper duct which accompanies air to ventilation chanel
b. Placed upper chimney on installed assembly plate and screw it.
c. Placed hood on instelled upper chimney and screw /minimal distance between hoode and cooking plate –
see drawing. 2/
3. Connecting to the power network and operation check
After connecting the device to the power supply network (in accordance with the requirements defined
above) it is necessary to check the lighting of the hood and whether its motor works correctly.
The wall socket shall be accessible for disconnecting the plug after the hood is installed.
4. Setting the operation mode of the kitchen extractor hood
4.1 Setting the air extractor mode of operation of the hood
In the extractor mode air is discharged to the outside by a special conduit. In that setting any carbon filters
shall be removed.
The hood can be connected to the opening discharging air to the outside by means of a rigid or
flexible conduit of 150 mm diameter, and appropriate clamps for conduits which should be purchased in a
shop selling installation materials.
A qualified installer should be commissioned to make the connection
4.2 Setting the odour absorber mode of operation of the hood
In this option filtered air returns to the room through cut outs on both sides of the top funnel.
In this setting it is necessary to install the carbon filter; installation of the air exhaust guide is recommended.
4.3 Fan speeds
The lowest and medium speeds should be used under normal conditions and with low concentration of
fumes. The top speed should be used in case of high concentration of kitchen fumes, e.g. during frying or
grilling.

10
1. Operational safety
All safety instructions included in this manual shall be observed without exception!
Grease filters and active carbon filters should be cleaned and replaced according to manufacturer’s
instructions, or more frequently in periods of intensive use (more than 4 hours a day).
If a gas cooker is used it is forbidden to leave uncovered flame. When removing pots from gas burners set the
flame to its minimum level.
Always make sure that flame does not extend outside the pot. Such a situation causes undesired energy losses
and dangerous heat build-ups.
The hood should not be used for other purposes than those for which it was designed.
2. Operation
2.1 Control panel
Operation of the hood can be controlled by means of a combined switch (Fig. 6)
-„ ” – hood on , green diode, plus motor speed
-„ ” – hood off , green diode, minus motor speed
-„ ” – switch-off timer – TIMER- switches the hood off after 15 minutes, the diode pulsating.
„ ” – lighting on / off.
2.2. Program function
Timer function: IDR 4540 E, IDR 4545 E kitchen extractor hood is equipped with the option of
programming automatic switch-off of the hood fan in 10-minute intervals, up to maximum delay of 60
minutes. Timer” is actuated by pressing „T” button during operation of the hood with the required fan speed.
The display will flash and a dot will appear indicating that the device is in the switch-off time programming
mode. Then you can program the time of automatic switch-off of the hood motor using + button, keeping in
mind that the figure shown on the display multiplied by 10-minute time interval indicates the motor switch-
off delay (e.g.: 1=10 minutes, 2=20 minutes, 3=30 minutes etc.).
After setting the delay it has to be confirmed by pressing T button again. The display will stop flashing and
will show the previously set speed, and the pulsating dot will indicate that the time to switching off of the
hood motor is being counted.
TIMER function can be cancelled by pressing T button again during counting of the time.
NOTE: The program always memorizes the last delay setting.
TIMER function has to be actuated within 20 seconds, otherwise the hood will return automatically to
normal operation.
The microprocessor system may get deleted or crash during momentary voltage drops in the network,
and stop responding to commands from the keyboard. In such case the hood has to be disconnected
from and then connected again to the power network in order to reset the system.
Regular maintenance and cleaning of the device will guarantee its good and fault-less operation, and extend
its life. Attention should be paid to replacing grease and carbon filters according to manufacturer’s
instructions
VI Operation and maintenance
3. Maintenance

11
1. Cleaning.
Grease filters should be cleaned every two months during normal operation of the hood, in a dishwasher or
manually, using mild detergent or liquid soap.
2. Replacement
To dismantle the filter proceed as follows:
a) remove the bottom cover by releasing the lock catch,
b) remove the metal grease filter
3.2. Carbon filter
1. Operation.
Carbon filters can be used only when the hood is not connected to any ventilation duct.
Filters with active carbon can absorb odours until they are saturated. They cannot be washed or regenerated
and should be replaced at least every 2 months or more frequently in case of very intensive use.
2. Replacement.
a) Remove the metal grease filter,
b) Remove the carbon filter situated on aluminium filter
c) Install a new filter on the aluminium filter
3.3. Lighting
The lighting system consists of four halogen lamps of 20 W power each.
To replace a light bulb proceed as follows:
a) Using a flat tool or screwdriver prise the ring holding the halogen lamp glass (Fig. 8) and, holding it,
remove to the outside.
b) Replace the bulb using a piece of cloth or paper for that purpose.
c) Then reinstall the ring and the glass proceeding in reverse order.
Note: Make sure that you do not touch the halogen bulb to be installed with your
bare fingers!
3.4. Cleaning
The following shall be avoided during normal cleaning of the hood:
•wet cloth or sponge and water jet,
•solvents or alcohols which might dull lacquered surfaces,
•caustic agents, particularly in regard to cleaning stainless steel elements,
•hard, rough cloth
It is recommended to us moist cloth and neutral cleaning agents.
3.1 Metal grease filters

12

13
